1 8-174 DETAJPAN FÖR HANDE VID AFINGATAN INOM STADSDEEN GAMESTADEN GÖTEBORGS STAD GEOTEKNISK OCH MIJÖTEKNISK UNDERSÖKNING REVIDERAD Göteborg TESTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Varbergsgatan 12 A GÖTEBORG Tel Fax Handläggare: Fredrik Nyström Tel fredrik.nystrom@tellstedt.se Granskare: Thomas Östergren Tel thomas.ostergren@tellstedt.se Org nr G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\försät rev A.doc

2 INNEHÅSFÖRTECKNING 1 ORIENTERING RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR Nu utförda undersökningar Tidigare utförda undersökningar Redovisning BESKRIVNING AV GEOTEKNISKA FÖRHÅANDEN Topografi mm Geotekniska förhållanden Geohydrologi Sättningar Släntstabilitet Blockkartering RESUTAT AV MIJÖPROVTAGNING Organiska analyser i jord Tungmetaller i jord Organiska analyser i vatten Tungmetaller i vatten... 5 SAMMANFATTNING, MIJÖPROVTAGNING Organiska analyser i jord Tungmetaller i jord Organiska analyser i vatten Tungmetaller i vatten SUTSATS, MIJÖPROVTAGNING GEOTEKNISKA PROBEM OCH REKOMMENDATIONER Planerad byggnation Radon Grundläggning m.m (15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

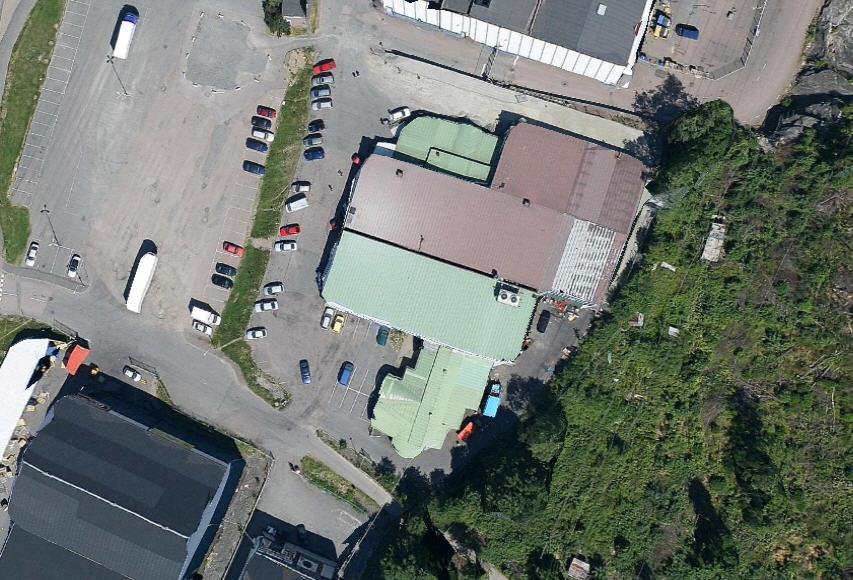

3 8-174 DETAJPAN FÖR HANDE VID AFINGATAN INOM STADSDEEN GAMESTADEN GÖTEBORGS STAD GEOTEKNISK OCH MIJÖTEKNISK UNDERSÖKNING 1 ORIENTERING På uppdrag av Partille Fastighetskonsult har Tellstedt i Göteborg AB utfört en geoteknisk undersökning i samband med rubricerat detaljplanearbete. Syftet med undersökningen har varit att bestämma stabilitets- och sättningsförhållandena inom området samt även förekomst av eventuella markföroreningar. 2 RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR 2.1 Nu utförda undersökningar Geotekniska och miljötekniska kompletterande undersökningar har utförts av Tellstedt under februari 09. De geotekniska undersökningarna omfattar: - Tr Trycksondering i 2 punkter - Pp Portrycksmätare (BAT-spets) på 2 nivåer i en punkt Undersökningspunkterna samt ett antal andra punkter har mätts in med GPS understödd av SWEPO:s fasta referensstationer. Ur denna mätning har en stabilitetssektion genererats i öst-västlig riktning, se bilaga 1 och 2. Nivåerna redovisas i Göteborgs höjdsystem. 2.2 Tidigare utförda undersökningar HOGAB (Hoffmans Geotekniska AB) gjorde en undersökning inom fastigheten under 1991 benämnd: - 61 kv Sandflundran, tomt nr 1, Gamlestaden, Göteborg, daterad och med uppdragsnummer 0:235. Denna undersökning har utgjort underlag för föreliggande stabilitetskontroll. Vi har även tagit del av följande detaljplaner: - Detaljplan för verksamheter vid Alekärrsgatan, daterad Detaljplan för utökad handel vid Alekärrsgatan inom stadsdelen Gamlestaden i Göteborg, daterad (15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

4 2.3 Miljöprovtagning Innan Orienthusets etablering på platsen låg där ett företag vars huvudsakliga verksamhet var att sätta ihop automatstyrningsutrustning för Volvo och Saab. Någon industriell verksamhet har inte ägt rum. Miljöprover enligt nedan har tagits upp för att översiktligt bestämma föroreningsstatusen inom fastigheten, både vad gäller jord och grundvatten. Jord: Miljöprover har tagits upp med skruvprovtagare i 4 punkter (benämnda M1-M4) ned till naturligt förekommande lera. Blandprover har skickats in och analyserats enl följande: Punkt M1, 0,0-0,5 m Punkt M1, 1,5-2,0 m Punkt M1, 2,5-3,0 m Punkt M2, 0,0-0,5 m Punkt M2, 0,5-1,0 m Punkt M3, 0,0-0,5 m Punkt M3, 0,5-1,0 m Punkt M4, 0,0-0,5 m Punkt M4, 0,5-1,0 m Punkt M4, 1,0-1,5 m Proverna har analyserats av Eurofins i idköping som är ett ackrediterat laboratorium. Analyser har utförts med avseende på: Alifatiska kolväten: i fraktionerna >C8-C16 och >C16-C35 Aromatiska kolväten: i fraktionerna >C8-C och >C-C16 PAH (lätta, mellan och tunga): Polyaromatiska kolväten Tungmetaller: Arsenik, Kadmium, Kobolt, Krom, Koppar, Nickel, Bly och Zink på samtliga nivåer samt Hg på en nivå från varje punkt Vatten: Grundvattenrör (av typ PEH) har installerats i 3 punkter till ca 3 meters djup under markytan. Vattenprover från dessa rör har analyserats av Eurofins i idköping med avseende på: Alifatiska kolväten: i fraktionerna >C5-C8, >C8-C, >C-C12 och >C12-C16 Aromatiska kolväten: i fraktionerna >C8-C BTEX: Bensen, Toulen, Etylbensen, Xylen Tungmetaller: Arsenik, Kadmium, Kobolt, Krom, Koppar, Nickel, Bly, Zink och Hg 3(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

5 2.4 Redovisning Redovisning sker, förutom i denna rapport på: bilaga 1 Sonderings- och mätplan, 1:400 bilaga 2 Sektion A-A, 1:0 bilaga 3:1-3:3 Stabilitetsberäkningar i odränerad analys bilaga 4:1-4:3 Stabilitetsberäkningar i kombinerad analys bilaga 5:1-5: aboratorieprotokoll, miljöprovtagning, jordanalyser bilaga 6:1-6:3 aboratorieprotokoll, miljöprovtagning, vattenanalyser 3 BESKRIVNING AV GEOTEKNISKA FÖRHÅANDEN 3.1 Topografi mm Aktuellt område Den aktuella fastigheten är belägen på den östra sidan av Göta Älvs dalgång, strax nedanför den sluttning som begränsar dalgången i öster. Marken inom fastigheten är till största delen bebyggd (Göteborgs Orienthus) samt hårdgjord för parkerings- och körytor. Den ursprungliga byggnaden i norr byggdes Tillbyggnad skedde mot öster under samt mot söder under 1990-talets början. I norr och väster ansluter fastigheten mot en ca 2-2,5 meter hög slänt ned mot angränsande hårdgjorda ytor. Nivån på marken inom fastigheten ligger på ca +18,7 till +19,5, svagt sluttande mot väster. Mot den öster om planområdet anslutande sluttningen har man byggt upp ett kraftigt erosionsskydd av sprängsten vid släntfot. Höjden på denna fyllning uppgår till som mest ca 2 meter, se fig 2. Fig. 1. Ungefärligt läge för det aktuella planområdet i Gamlestaden. 4(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

6 3.2 Geotekniska förhållanden Fig. 2. Erosionsskyddad slänt bakom byggnaderna. Uppgifter om rådande jordlager har inhämtats från HOGAB:s rapport 0:235 samt från de kompletteringar som utförts under 09 av Tellstedt. Dessa visar att marken inom fastigheten är uppfylld med ca 1-3 meter, med den största mäktigheten inom områdets västra del. Fyllnadsmaterialet utgörs huvudsakligen av sand och grus med rikliga inslag av lera, silt, finsand och med ställvis förekomst av enstaka block och stenar. Även tegel- och trärester har hittats. Jordlagren under fyllningen utgörs av lös lera ovan morän på berg. erdjupen uppgår till ca 8- meter inom fastighetens östra del och 15- meter inom dess västra del. Moränens tjocklek har ej närmare undersökts men uppgår till 0-5 meter enligt utförda undersökningar. eran är siltig samt innehåller delvis tunna skikt av sand eller silt. Vidare är leran mycket kvick med sensitivitetsvärden som delvis uppgår till 0-0. erans karakteristiska odränerade skjuvhållfasthet uppgår till 15 kpa till nivån ca +8 och därunder ökande med 1,4 kpa/meter. erans vattenkvot uppgår till och konflytgränsen till Skruvprovtagning har utförts till 3,5 meters djup i provtagningspunkterna. De under 09 kompletterande miljöprovtagningarna har utförts till 2-4 meters djup. erans dränerade parametrar Φ (friktionsvinkeln) och τ d (dränerad skjuvhållfasthet) har satts till º resp. 0,1 τ fu (odränerad skjuvhållfasthet). För övrig information om geotekniska förhållanden inom planområdet hänvisas till HOGAB rapport 0:235. 5(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

7 De geotekniska förhållandena i sluttningen öster om planområdet är inte undersökta. Berg i dagen förekommer dock i stor omfattning och jorddjupen bedöms vara måttliga inom lösjordspartiet. 3.3 Geohydrologi Tidigare utförda undersökningar med portrycksmätare och grundvattenrör (augusti 1991) visar att grundvattenytan ligger i nivå med underkant fyllning och att portrycket är i det närmaste hydrostatiskt mot djupet. För att verifiera detta sattes under februari 09 nya portrycksmätare (BAT) på 2 nivåer i punkt 1 i den sydvästra delen av planområdet. Även dessa mätare visade på hydrostatiska förhållanden med en trycknivåsom i huvudsak ligger i nivå med underkant fyllning. I stabilitetsberäkningarna har vi räknat med hydrostatiskt portryck från en fri grundvattenyta i underkant fyllning. Dock har även en portrycksanalys utförts med kraftigt förhöjda portryck genom lerprofilen. 3.4 Sättningar I HOGAB:s utredning 0:235 utfördes fem kompressionsförsök på leran i punkt 2, belägen omedelbart norr om den ursprungliga byggnaden. Dessa indikerade att leran på platsen ursprungligen (innan fyllningen påfördes) var överkonsoliderad med ca - kpa i dess övre del och med ca kpa i dess djupare del. Inom västra delen av fastigheten har förkonsolideringstrycket överskridits till ca meters djup och här har också utbildats sättningar. Troligen har även sättningar utbildats i fyllningen. Den norra, ursprungliga byggnaden, är grundlagd på platta på mark men har troligen i ett senare skede grundförstärkts med stödpålar till följd av stora differenssättningar. Tillbyggnaden söder härom har såväl stödpålad stomme som golv. 3.5 Släntstabilitet Totalstabilitet: Släntstabiliteten har undersökts i en sektion vinkelrätt mot Göta Älv (bilaga 4). Beräkningarna är utförda i odränerad och kombinerad analys i programmet SOPE/W enligt Morgenstern-Prices analysmetod. Markanvändningen inom de aktuella fastigheterna skall hänföras till "Nyexploatering, detaljerad utredning" enligt nomenklatur i Skredkommissionens Rapport 3:95, vilket innebär att kraven på erforderlig säkerhetsfaktor är F c >1,7-1,5 vid odränerad analys och F komb >1,45-1,35 vid kombinerad analys. I detta fall bör, med hänsyn till den höga sensitiviteten, den övre delen av intervallet tillämpas. Således eftersträvas F c >1,7 och F komb >1,45. Beräknade lägsta säkerhetsfaktorer för slänten utan några pålagda laster är följande: F c =2,1 F komb =2,0 Dessa glidytor berör den västra delen av fastigheten som utgörs av parkerings- och körytor. 6(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

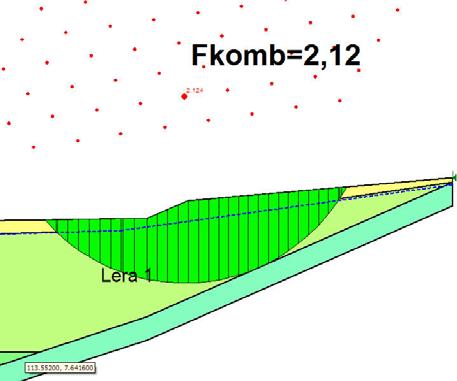

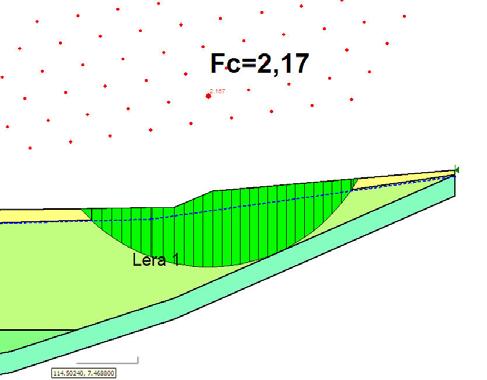

8 Stabiliteten har även kontrollerats med en jämnt utbredd last över hela fastigheten. Beräkningarna visar att marken kan belastas med kpa utan att säkerhetskraven överskrids. Följande säkerhetsfaktorer erhålls: F c =1,7 F komb =1,6 Ytterligare ett belastningsfall har kontrollerats, där kör- och parkeringsytan belastats med en trafiklast 5 kpa och där ytan öster därom belastas med maximal tillåten last. Med dessa förutsättningar erhålls att marken teoretiskt kan belastas med 15 kpa inom det östra området. För det sistnämnda fallet har även längre glidytor omfattande hela den belastade delen av sektionen kontrollerats. Säkerhetsfaktorerna för dessa långa glidytor ligger över 2,0 i såväl odränerad som kombinerad analys. Vidare har, även detta för det sistnämnda fallet, stabilitetsanalys utförts med förhöjda portryck. Härvid har ansatts ett porövertryck på 40 kpa i lerans underkant. Resultaten blir marginellt lägre för den kombinerade analysen. Se vidare på bilagorna 3:1-3:3 och 4:1-4:4. okalstabilitet: Stabiliteten för bakslänten ned mot planområdet har kontrollerats lokalt i sektion A, se fig.3 och 4. Två fall har kontrollerats, dels med en utdragen fyllning som sträcker sig hela vägen upp i slänten och dels med antagandet att lera finns i ytan omedelbart bakom planområdet. ägst säkerhetsfaktor erhålls för fallet med fyllning i slänten. Erhållna säkerhetsfaktorer är F c =2,17 och F komb =2,12, vilket är tillfyllest jämfört med Skredkommissionens krav för översiktlig undersökning som är F c >2 och F komb >1,5. Fig 3. okalstabilitet, odränerad analys Fig 4. okalstabilitet, kombinerad analys 7(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

9 3.6 Blockkartering Några block förekommer inte, varken i eller i anslutning till området. 4 RESUTAT AV MIJÖPROVTAGNING Naturvårdsverket har tagit fram nationella riktvärden för mark som reviderades i oktober 08. Naturvårdsverkets riktvärden används för att uppskatta hur stor en förorening är och vilka risker den kan innebära. Riktvärdena skiljer till viss del på känslig och mindre känslig mark. Mindre känslig markanvändning (MKM) avser mark för kontor, industri, vägar, etc. Det skarpare riktvärdet, känslig markanvändning (KM) innebär att markkvaliteten inte ska begränsa valet av mark- eller grundvattenanvändning (marken kan användas för upplåtandet av daghem, bostäder, djurhållning, odling och grundvattenuttag). Siffrorna i kolumnerna till höger visar Naturvårdsverkets riktvärden, vid känslig markanvändning (KM) och mindre känslig markanvändning (MKM). I de fall siffrorna markerats med fetstil överstiger analysresultatet Naturvårdsverkets riktvärde (MKM), som bedömts vara relevant för den aktuella markanvändningen. För vattenanalyser har riktvärden för förorenade bensinstationer använts avseende BTEX (NV Rapport 4918, bilaga 4, tab. 2). Riktvärden för tungmetaller har, med undantag för zink och kobolt, hämtats från Hälsobaserade gränsvärden för dricksvatten (NV Rapport 4918, bilaga 4, tab. 3). För zink har riktvärdet hämtats från tillstånd för förorenat ytvatten baserat på material framtaget i projektet Bedömningsgrunder för sjöar och vattendrag (NV Rapport 4918, bilaga 4, tab. 4). Kobolt har inget tilldelat riktvärde i grundvatten i Sverige och jämförs här istället med gränsvärdet för metallarbetare i Sverige (riktvärdet fastställdes vid en yrkesmedicinsk undersökning som var aktuell 1999). Redovisade riktvärden från ovan nämnda tabeller motsvarar gränsen mellan tillståndet Mindre allvarligt och Måttligt allvarligt. 4.1 Organiska analyser i jord Punkt M1 (0,0-0,5 m) (1,5-2,0 m) (2,5-3,0 m) Punkt M2 (0,0-0,5 m) (0,5-1,0 m) Punkt M3 (0,0-0,5 m) (0,5-1,0 m) Punkt M4 (0,0-0,5 m) (0,5-1,0 m) (1,0-1,5 m) Riktvärden KM Riktvärden MKM Summa PAH, lätta <0,3 <0,3 <0,3 Summa PAH, mellan 0,35 2,3 1,1 Summa PAH, tunga 0,46 2,8 1,2 Alifater >C8-C16 Alifater >C16-C <0,3 <0,3 0,35 <0,3 0,46 <0,3 8(15) <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 160 <0,3 2,0 <0,3 0,48 36 <0,3 0,45 23 <0, Aromater >C8-C 50 G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

10 Aromater >C-C16 <3 <3 <3 4.2 Tungmetaller i jord <3 <3 <3 <3 <3 < Punkt M1 (0,0-0,5 m) (1,5-2,0 m) (2,5-3,0 m) Punkt M2 (0,0-0,5 m) (0,5-1,0 m) Punkt M3 (0,0-0,5 m) (0,5-1,0 m) Punkt M4 (0,0-0,5 m) (0,5-1,0 m) (1,0-1,5 m) Riktvärden KM Riktvärden MKM Arsenik (As) 4,8 3,5 3,6 Kadmium (Cd) <0,22 <0,21 <0,22 Kobolt (Co) 3,7 4,4 4,5 Krom (Cr) 12 8,7 Koppar (Cu) Nickel (Ni) 5,9 7,0 6,4 Bly (Pb) Zink (Zn) Kvicksilver (Hg) - 0,084-5,9 <2,1 <0, <0,21 1,7 4,6 1,5 12 3,9 11 2,0 7, <0,05 <1,9 3,5 <0,19 <0,23 5,5 8,0 9, ,6 14 6, <0,05 4,3 2,9 <2,3 <0,19 <0,23 <0,23 1,7 5,3 1,4 2,9 12 1,6 8,0 11 3,8 3,2 9,9 2,0 12 3, ,8 - - <0,05 0, , 2,5 4.3 Organiska analyser i vatten GWM1 GWM2 GWM4 Riktvärden Bensen <0,001 <0,001 <0,001 0,01 Toluen <0,001 <0,001 <0,001 0,06 Etylbensen <0,001 <0,001 <0,001 0,02 Xylen <0,001 <0,001 <0,001 0,2 Alifater >C5-C8 <0,02 <0,02 <0,02 0,1 Alifater >C8-C <0,02 <0,02 <0,02 0,1 Alifater >C-C12 <0,05 <0,05 <0,05 0,1 Alifater >C12-C16 <0,1 <0,1 <0,1 0,1 Aromater >C8-C <0,1 <0,1 <0,1 0,1 9(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

11 4.4 Tungmetaller i vatten GWM1 GWM2 GWM4 Riktvärden Arsenik (As) 0,0 0,085 0,024 0,05 Kadmium (Cd) 0,0014 0,0019 0,0015 0,005 Kobolt (Co) 0,0 0,18 0,024 0,05 Krom (Cr) 0,091 0,52 0,062 0,05 Koppar (Cu) 0,15 0,33 0,069 2 Nickel (Ni) 0,050 0,32 0,045 0,05 Bly (Pb) 0,24 0,24 0,12 0,01 Zink (Zn) 0,97 1,3 1,0 0,06 Kvicksilver (Hg) 0,00026 <0,0001 <0,0001 0,001 5 SAMMANFATTNING, MIJÖPROVTAGNING Nedan följer, förutom en sammanfattning av i vilka punkter Naturvårdsverkets riktvärden överskrids, även en indelning av tillstånd för förorenad mark baserat på riktvärden för förorenad mark,. Här bedöms hur allvarliga effekter de uppmätta halterna av föroreningarna är. Indelningen av tillstånd har hämtats från NV Rapport 4918, bilaga 4, tab. 1. Föroreningarna delas in i mindre allvarligt, måttligt allvarligt, allvarligt och mycket allvarligt förorenad, där KM (känslig markanvändning) utgör gränsen mellan mindre allvarligt och måttligt allvarligt, enligt Naturvårdsverkets bedömningsgrunder. I oktober 08 reviderades de generella riktvärdena för förorenad mark. Dessa ersätter helt de tidigare riktvärdena. NV Rapport 4918, bilaga 4, tab. 1, har i skrivande stund ej genomgått någon revidering av tillståndsklassningen för förorenad mark. Detta innebär att vissa av halterna för föroreningarna är svåra att dela in i tillstånd, då de gamla tabellerna fortfarande används och jämförs med de nya generella riktvärdena. 5.1 Organiska analyser i jord ätta PAH:er: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden för varken mindre känslig markanvändning (MKM) eller känslig markanvändning (KM). Halterna motsvarar ett mindre allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Mellantunga PAH:er: Naturvårdsverkets riktvärde för mindre känslig markanvändning (MKM) överskrids lokalt på djupet 0,5-1,0 m i punkt M4. I övrigt påträffas inga halter som överskrider varken (15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

12 MKM eller KM. Halterna i M4 motsvarar ett mycket allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Tunga PAH:er: Naturvårdsverkets riktvärde för mindre känslig markanvändning (MKM) överskrids lokalt på djupet 0,5-1,0 m i punkt M4. I övrigt hittas inga halter som överskrider MKM. Dock överskrids riktvärdet för känslig markanvändning (KM) på 2 djup i punkt M1 (1,5-2,0 samt 2,5-3,0 m). Uppmätta värden i punkt M4 motsvarar ett mycket allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Värdena i punkt M1 motsvarar ett måttligt allvarligt tillstånd. Alifater >C8-C16: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden för varken mindre känslig markanvändning (MKM) eller känslig markanvändning (KM). Halterna motsvarar ett mindre allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Alifater >C16-C35: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden för mindre känslig markanvändning (MKM). Dock överskrids riktvärdet för känslig markanvändning (KM) på 0-0,5 m djup i punk M3. Oljetypen är ätt smörjolja, ospecificerad. Halterna i M3 motsvarar ett måttligt allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Aromater >C8-C: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden för varken mindre känslig markanvändning (MKM) eller känslig markanvändning (KM). Halterna motsvarar ett mindre allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1. Aromater >C-C16: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden för mindre känslig markanvändning (MKM). Dock överskrids riktvärdet för känslig markanvändning (KM) på en nivå i punkt M4 (0,5-1,0 m). Halterna motsvarar ett mindre allvarligt tillstånd enligt NV Rapport 4918, bilaga 4, tab. 1 förutom på nämnda nivå i punkt M4 där ett måttligt allvarligt tillstånd råder. Sammanfattning: I punkt M1 återfinns halter överstigande KM för tunga PAH:er. I punkt M4 återfinns halter överstigande riktvärdet för MKM för såväl medeltunga som tunga PAH:er. Spår av ospecificerad smörjolja har hittats i punkt M3, där riktvärdet för KM för alifater >C16-C35 överskrids på en nivå. 11(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

13 5.2 Tungmetaller i jord Riktvärdet för KM för bly överskrids på en nivå i punkt M1. I övrigt har inga föroreningar påträffats som överstiger Naturvårdsverkets riktvärden för varken känslig markanvändning (KM) eller mindre känslig markanvändning (MKM). 5.3 Organiska analyser i vatten Alifater >C5-C8: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden (mindre allvarligt tillstånd). Alifater >C8-C: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden (mindre allvarligt tillstånd). Alifater >C-C12: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden(mindre allvarligt tillstånd). Alifater >C12-C16: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden (mindre allvarligt tillstånd). Aromater >C8-C: Inga föroreningar har påträffats som överstiger Naturvårdsverkets riktvärden (mindre allvarligt tillstånd). 5.4 Tungmetaller i vatten Arsenik: Riktvärdet motsvarande mindre allvarligt tillstånd överskrids i rör GWM2 där halterna motsvarar måttligt allvarligt tillstånd. I de båda övriga rören ligger halten arsenik under mindre allvarligt tillstånd. Kadmium: Halten kadmium motsvarar ett mindre allvarligt tillstånd i samtliga rör. Kobolt: Halten av kobolt överskrids i GWM2 (gränsvärde för metallarbetare i Sverige). 12(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

14 Krom: I rören GWM1 och GWM4 motsvarar halten krom ett måttligt allvarligt tillstånd medan halten krom i GWM2 motsvarar mycket allvarligt tillstånd. Koppar: Kopparhalterna motsvarar mindre allvarligt tillstånd i samtliga rör. Nickel: I rör GWM2 motsvarar halten nickel allvarligt tillstånd. I rör GWM1 tangerar nickelhalten gränsen till måttligt allvarligt tillstånd. Bly: I samtliga rör återfinns blyhalter som motsvarar ett mycket allvarligt tillstånd. Zink: I samtliga rör återfinns zinkhalter som motsvarar ett mycket allvarligt tillstånd. Kvicksilver: Halten kvicksilver motsvarar mindre allvarligt tillstånd i samtliga rör. 6 SUTSATS, MIJÖPROVTAGNING Då den undersökta fastigheten ska användas till handel och miljövänlig småindustri, gör Tellstedt i Göteborg AB bedömningen att riktvärdena för MKM, mindre känslig markanvändning, ska beaktas. Jord: Resultaten från miljöanalyser på jordprover visar att föroreningar överskridande MKM hittas i punkt M4, både vad gäller medeltunga som tunga PAH:er. Halter överskridande KM men inom ramen för MKM hittas i punkt M3 för alifater >C16-C35 och i punkt M4 för aromater >C-C16. Jorden är mycket allvarligt förorenad m a p PAH i punkt M4 och måttligt allvarligt förorenad i punkterna M3 och M4 m a p alifater >C16-C35 resp. aromater >C-C16. Troligt är att föroreningarna är begränsade till fyllnadslagret och således inte passerar till underliggande mindre permeabla lerlager. Grundvatten: Resultaten från miljöanalyser utförda på grundvattenprover visar inte på några organiska föroreningar. Däremot hittas tungmetaller med varierande omfattning och föroreningstillstånd. De metaller som hittas i förhöjda halter (dvs halter över vad som klassas som mindre allvarligt tillstånd) är arsenik, kobolt, krom, nickel, bly och zink. Mycket allvarlig förorening av krom hittas i GWM2 och av såväl bly som zink i samtliga 13(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

15 tre rör. Allvarlig förorening av nickel hittas i GWM2. Måttligt allvarlig förorening av krom hittas i GWM1 och GWM4 samt av nickel i GWM1. Halten kobolt överskrider gränsvärdet för metallarbetare i Sverige. Vid eventuella schaktningsarbeten inom planområdet är det viktigt att göra en noggrann miljöteknisk utredning på fyllnadsmassorna, för att bedöma om de är förorenade. Information om anmälningsplikt och hantering av kontaminerade massor: Vid markarbeten bör man vara uppmärksam på misstänkta föroreningar, t.ex. via lukt eller synintryck. Vid misstanke om förorening skall miljöförvaltningen kontaktas omgående, enligt kap 11 miljöbalken (skyldighet att underrätta tillsynsmyndighet). 7 GEOTEKNISKA PROBEM OCH REKOMMENDATIONER 7.1 Planerad byggnation Ny detaljplan skall upprättas för fastigheten. Användningsområdet skall härvid ändras från Miljövänlig småindustri till Handel och miljövänlig småindustri. 7.2 Radon Med utgångspunkt från den planerade verksamheten inom området har någon radonundersökning inte befunnits vara motiverad. 7.3 Grundläggning m.m. Med hänsyn tagen till de varierande jorddjupen och den lösa leran samt att tidigare plattgrundlagd byggnad inom fastigheten satt sig föreslår vi att nya byggnader och tillbyggnader stödpålas. Härvid bör man använda slanka stålrörspålar el likn. för att minimera störningseffekter i den högsensitiva leran. Pålarna skall föras ned till fast botten eller berg och slås till godkänt stopp i friktionsmaterialet (morän) eller till berg. För kontroll att erforderlig bärförmåga uppnåtts bör pålarna stötvågsmätas. Pålarna bör förses med bergsko med hänsyn till blockförekomst och risken för släntberg. Bottenbjälklaget utföres fribärande vid pålgrundläggning. Kabel- och röranslutningar till byggnader bör göras flexibla för att kunna ta upp eventuella sättningsskillnader. Inom området och runt byggnaderna är det mycket viktigt att det sörjs för en rätt dimensionerad och utformad dränering då mycket avrinning sker från intilliggande berg och ned mot Göta Älv. I samband med bygglovsansökan skall en kompletterande geoteknisk undersökning utföras. REVIDERAD Göteborg (15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

16 TESTEDT I GÖTEBORG AB Avd Geoteknik och Mätteknik Fredrik Nyström, handl 15(15) G:\Projekt\08\8-174 Göteborgs orienthus\g\rapport\rapport rev A 0903.doc

17

18

19 Bilaga 3:1 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Odränerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0:235. Obelastad sektion. 75 Elevation Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: SFnDepth Weight: 16 kn/m³ C-Top of ayer: 15 kpa C-Rate of Increase: 0 Name: era 2 Model: SFnDatum Weight: 16 kn/m³ C-Datum: 15 kpa C-Rate of Increase: 1.4 Elevation: 8 m Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: 40 Fyllning 15 era 1 5 era Morän Distance

20 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Odränerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0:235. Jämnt utbredd last över hela fastigheten kpa. Bilaga 3: Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: SFnDepth Weight: 16 kn/m³ C-Top of ayer: 15 kpa C-Rate of Increase: 0 Name: era 2 Model: SFnDatum Weight: 16 kn/m³ C-Datum: 15 kpa C-Rate of Increase: 1.4 Elevation: 8 m Elevation 35 Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: 40 kpa Fyllning kpa 15 era 1 5 era Morän Distance

21 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Odränerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0: kpa utbredd last från parkerings- och körytor samt 15 kpa öster därom. Bilaga 3: Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: SFnDepth Weight: 16 kn/m³ C-Top of ayer: 15 kpa C-Rate of Increase: 0 Name: era 2 Model: SFnDatum Weight: 16 kn/m³ C-Datum: 15 kpa C-Rate of Increase: 1.4 Elevation: 8 m Elevation 35 Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: 40 5 kpa Fyllning 15 kpa 15 era 1 5 era Morän Distance

22 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Kombinerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0:235. Obelastad sektion. Bilaga 4: Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: CombinedSFnDepth Weight: 16 kn/m³ Phi: C-Top of ayer: 0 kpa C-Rate of Increase: 0 Cu-Top of ayer: 15 kpa Cu-Rate Increase: 0 C/Cu Ratio: Elevation Fyllning era 1 Name: era 2 Model: CombinedSFnDatum Weight: 16 kn/m³ Phi: C-Datum: 0 kpa C-Rate of Increase: 0 Cu-Datum: 15 kpa Cu-Rate Increase: 1.4 C/Cu Ratio: 0.1 Elevation: 8 m Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: era 2-5 Morän Distance

23 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Kombinerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0:235. Jämnt utbredd last över hela fastigheten kpa. Bilaga 4: Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: CombinedSFnDepth Weight: 16 kn/m³ Phi: C-Top of ayer: 0 kpa C-Rate of Increase: 0 Cu-Top of ayer: 15 kpa Cu-Rate Increase: 0 C/Cu Ratio: 0.1 Elevation kpa Fyllning kpa era 1 Name: era 2 Model: CombinedSFnDatum Weight: 16 kn/m³ Phi: C-Datum: 0 kpa C-Rate of Increase: 0 Cu-Datum: 15 kpa Cu-Rate Increase: 1.4 C/Cu Ratio: 0.1 Elevation: 8 m Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: era 2-5 Morän Distance

24 Bilaga 4:3 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Kombinerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0: kpa utbredd last från parkerings- och körytor samt 15 kpa öster därom Name: Fyllning Model: MohrCoulomb Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Name: era 1 Model: CombinedSFnDepth Weight: 16 kn/m³ Phi: C-Top of ayer: 0 kpa C-Rate of Increase: 0 Cu-Top of ayer: 15 kpa Cu-Rate Increase: 0 C/Cu Ratio: Elevation 35 5 kpa 15 kpa Name: era 2 Model: CombinedSFnDatum Weight: 16 kn/m³ Phi: C-Datum: 0 kpa C-Rate of Increase: 0 Cu-Datum: 15 kpa Cu-Rate Increase: 1.4 C/Cu Ratio: 0.1 Elevation: 8 m 15 Fyllning era 1 Name: Morän Model: MohrCoulomb Weight: kn/m³ Cohesion: 0 kpa Phi: 40 5 era Morän Distance

25 80 Göteborgs Orienthus. Avvägd sektion 08 (Tellstedt). Kombinerad analys. Undersökningspunkter 4,5 och 6 från HOGAB:s utredning 1991, uppdr.nr 0: kpa utbredd last från parkerings- och körytor samt 15 kpa öster därom. Porövertryck 40 kpa i botten av lerlagret. Bilaga 4: Name: Fyllning Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: Phi-B: 0 Name: era 1 Model: Combined, S=f(depth Unit Weight: 16 kn/m³ Phi: C-Top of ayer: 0 kpa C-Rate of Increase: 0 Cu-Top of ayer: 15 kpa Cu-Rate Increase: 0 C/Cu Ratio: 0.1 Elevation kpa Fyllning 15 kpa era 1 Name: era 2 Model: Combined, S=f(datum Unit Weight: 16 kn/m³ Phi: C-Datum: 0 kpa C-Rate of Increase: 0 Cu-Datum: 15 kpa Cu-Rate Increase: 1.4 C/Cu Ratio: 0.1 Elevation: 8 m Name: Morän Model: Mohr-Coulomb Unit Weight: kn/m³ Cohesion: 0 kpa Phi: 40 Phi-B: 0 5 era Morän Distance

26 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat < <3 Ospec 4.8 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

27 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Sida 2 (2) Analysnamn Bly Pb Zink Zn Resultat 41 1 Enhet Mäto. Metod/ref Ort Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

28 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Kvicksilver Hg Nickel Ni Resultat < <3 Motorolja 3.5 < Enhet Mäto. 15 Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

29 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 1 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

30 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP1 0-0 Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat < <3 Motorolja 3.6 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

31 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 140 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

32 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat < <3 Ej påvisad 5.9 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

33 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 1 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

34 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Kvicksilver Hg Nickel Ni Resultat < <0. < 0. < 0. < 0. <3 Ej påvisad <2.1 < < Enhet Mäto. 15 Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

35 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Sida 2 (2) Analysnamn Bly Pb Zink Zn Resultat Enhet Mäto. Metod/ref Ort Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

36 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat <0. < 0. < <3 Motorolja, ospec <1.9 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

37 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 34 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

38 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Kvicksilver Hg Nickel Ni Resultat 79.9 <0. <0. < 0. < 0. < 0. <3 Ej påvisad 3.5 < < Enhet Mäto. 15 Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

39 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Sida 2 (2) Analysnamn Bly Pb Zink Zn Resultat Enhet Mäto. Metod/ref Ort Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

40 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat < <3 Ej påvisad 4.3 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

41 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 84 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

42 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Nickel Ni Bly Pb Resultat Motorolja, ospec 2.9 < Enhet Mäto. Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

43 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Sida 2 (2) Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Analysnamn Resultat Enhet Mäto. Metod/ref Ort Zink Zn 66 Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.

44 Analysrapport idköping Tellstedt i Göteborg AB Fredrik Nyström Varbergsgatan 12A Göteborg Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Provtagare/referens Ingemar Pedersen Provets märkning BP Provtagningsdatum Provet ankom Analysrapport klar Sida 1 (2) Analysnamn Torrsubstans Benzo(a)antracen Krysen Benzo(b,k)fluoranten Benzo(a)pyren Indeno(1,2,3-cd)pyren/ Dibenzo(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Alifater >C8-C16 Alifater >C16-C35 Aromater >C8-C enl NV0824 Aromater >C-C16 enl NV0824 Oljetyp Arsenik As Kadmium Cd Kobolt Co Krom Cr Koppar Cu Kvicksilver Hg Nickel Ni Resultat < <0. < 0. < 0. < <3 Motorolja, ospec <2.3 < < Enhet Mäto. 15 Metod/ref SS-EN idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a.01. idmiljö.0a idmiljö.0a A 9:23 Ort Förklaring till förkortningar och, se omstående sida.

45 Analysrapport idköping Rapport utfärdad av ackrediterat laboratorium Report issued by Accredited aboratory Journalnr M Kundnr Provtyp Jord Uppdragsmärkning Provpunkt Sida 2 (2) Analysnamn Bly Pb Zink Zn Resultat Enhet Mäto. Metod/ref Ort Caroline Karlsson Kemist (Miljölab) Kundsupport Förklaring till förkortningar och, se omstående sida.
