16601 Hässlehus 7,10 Målning av plåttak AB Bostäder i Borås

Transkript

1 16601 Hässlehus 7,10 Målning av plåttak Våglängdsgatan 11-17,19-25, 27-33, 83-89, ADMINISTRATIVA FÖRESKRIFTER FÖR TOTALENTREPRENAD

2 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås ADMINISTRATIVA FÖRESKRIFTER FÖR TOTALENTREPRENAD INNEHÅLLSFÖRTECKNING FÖRSÄTTSBLAD INNEHÅLLSFÖRTECKNING sid 2 AF ADMINISTRATIVA FÖRESKRIFTER 3 AFA ALLMÄN ORIENTERING 3 AFB UPPHANDLINGSFÖRESKRIFTER 4-6 AFD ENTREPRENADFÖRESKRIFTER 7-21 AFG ALLMÄNNA ARBETEN OCH HJÄLPMEDEL

3 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås Dessa administrativa föreskrifter är upprättade i anslutning till AMA AF 12 AF AFA AFA.11 AFA.12 AFA.121 AFA.122 ADMINISTRATIVA FÖRESKRIFTER För entreprenadarbetena gäller Allmänna Bestämmelser för totalentreprenader avseende byggnads-, anläggnings- och installationsarbeten ABT 06 med de ändringar och tillägg som följer av dessa administrativa föreskrifter. ALLMÄN ORIENTERING Beställare Box Borås Tel Fax Beställarens ombud under anbudstiden Bengt Engberg, E-post bengt.engberg@bostader.boras.se Tel Beställarens kontaktman för visning av arbetsområdet Christer Johansson, E-post christer.johansson@bostader.boras.se Tel AFA.21 Översiktlig information om objektet Entreprenaden avser rengöring samt målningsbehandling av plåttak och takkompletteringar på angivna adresser. På Våglängdsgatan 83-89,91-97 ska även takfot/taksprång och gesims samt vindskivor och vindskiveplåtar målas och stuprör tvättas rena. AFA.22 Objektens läge Objektet är beläget vid Hässleholmen i Borås med adresserna Våglängdsgatan11-17, 19-25, 27-33, 83-89,

4 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFB UPPHANDLINGSFÖRESKRIFTER Upphandlingen genomförs i enlighet med LOU. Anbud kan komma att antas utan föregående förhandling. AFB.11 Upphandlingsform Förenklad upphandling AFB.12 Upphandlingsförfarande vid offentlig upphandling För denna upphandling tillämpas förenklat förfarande. AFB.13 Entreprenadform Totalentreprenad AFB.14 Ersättningsform Fast pris utan indexreglering AFB.15 Ersättning för anbudsgivning Anbudsgivare erhåller ej ersättning för anbudsgivning. AFB.17 Förutsättningar för upphandlingens genomförande Anbudsgivare skall vid besök på platsen skaffa sig erforderlig kännedom om befintliga förhållanden. AFB.2 AFB.21 Förfrågningsunderlag Tillhandahållande av förfrågningsunderlag Anbudsunderlag i form av pdf-filer för egen utskrift kan hämtas på AB Bostäders hemsida, adress: under rubriken Upphandlingar, Målning av plåttak, Borås Inga papperskopior av förfrågningsunderlaget tillhandahålls. AFB.22 Förteckning över förfrågningsunderlaget 02 Allmänna Bestämmelser för Totalentreprenader avseende (bifogas inte) byggnads-, anläggnings- och installationsarbeten, ABT 06 Förfrågningsunderlag 08 Dessa administrativa föreskrifter för entreprenaden upprättade av dat Samverkansavtal med Skatteverket dat

5 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås 11 Beskrivningar Upprättade av Krook & Tjäder DTH i Borås : Teknisk beskrivning Hus, utvändigt målning takytor dat Bilaga Foton och Bef. Ritningar dat (OBS, bifogade ritningar är från tidigare ombyggnader och utgör endast informationsritning. Endast beskrivna takarbeten ska beaktas och ingå i anbud ) AFB.23 Kompletterande förfrågningsunderlag Endast skriftligt kompletterande uppgifter till anbudsräknare är bindande. Beställaren förbehåller sig rätten att före anbudstidens utgång överlämna kompletterande anbudsunderlag. AFB.25 AFB.3 AFB.31 Frågor under anbudstiden Frågor till beställaren skall ställas skriftligt via e-post till christer.johansson@bostader.boras.se, dock senast en vecka före anbudstidens utgång, Beställaren lämnar skriftligt lika svar till alla anbudsgivare i form av samlad lista med samtliga frågor och svar löpande. Anbudsgivning Anbuds form och innehåll Anbud skall avges skriftligt i förseglat omslag och vara undertecknat av behörig person. Anbud skall vara författat på svenska. Anbud skall avges på bilagt anbudsformulär och var ifyllt i sin helhet. Anbud på egna förutsättningar är att betrakta som en reservation Anbud får ej lämnas genom elektronisk post eller telefax då sekretessen ej kan garanteras. AFB.313 Alternativa utföranden Alternativa utföranden är tillåtna om de minst uppfyller ställda kvalitetskrav på material och utförande samt att gällande AFS:ar för takarbete uppfylls. Alternativen ska beskrivas och kostnadsredovisas i anbud. AFB.32 Anbudstidens utgång Anbud skall vara beställaren tillhanda senast Kontoret stänger kl Telefax och e-post godkänns inte. AFB.33 Anbuds giltighetstid Anbudsgivare är bunden av sitt anbud i 60 dagar efter anbudstidens utgång. AFB.34 Adressering Anbud skall lämnas i sluten försändelse märkt Målning av plåttak, Borås och sändas till: Box Borås Besöksadress: Österlånggatan 17 5

6 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFB.4 Anbudsöppning AFB.5 AFB.51 AFB.511 Prövning av anbudsgivare och anbud Uteslutning av anbudsgivare Anbud som inte avlämnas enligt förfrågningsunderlag kommer att förkastas. Beställaren förbehåller sig rätt att förkasta samtliga anbud. Anbudsgivare kan även uteslutas enligt LOU 10 kap 1-2. Uppgifter från skatte- och kronofogdemyndighet I samband med prövning av anbudsgivare kan beställaren komma att begära uppgifter från skatteverket huruvida anbudsgivaren är registrerad för inbetalning av mervärdesskatt, innehållen preliminär A-skatt och arbetsgivaravgift. Anbud kan inte antas från anbudsgivare som inte är registrerad trots att skyldighet föreligger. Vidare kan beställaren komma att begära uppgifter från kronofogdemyndigheten huruvida anbudsgivare står i skuld för skatter eller sociala avgifter. AFB.52 Prövning av anbudsgivarens lämplighet Förutsättningen för att anbudsgivarens anbud kommer att prövas är att kraven nedan uppfylls. Anbudsgivare skall: inneha F-skattebevis redovisa försäkringsbevis ha ett kvalitets- och miljöledningssystem som motsvarar kraven enligt ISO 9001/ Anbud innehållande kvalitets- och miljöledningssystem som inte motsvarar kraven i SS-ISO 9001/14001 eller avsaknad av kvalitets- och miljöledningssystem kommer att förkastas. redovisa minst 3 st referenser på likvärdiga uppdrag redovisa valt färgsystem vara registrerade i aktiebolags- eller handelsregistret vara registrerade för redovisning och inbetalning av mervärdesskatt vara fri från skulder för svenska skatter och sociala avgifter ha lägst riskklass 3 i rating enligt kreditupplysnings-företag, Upplysningscentralen (UC). De intyg och bevis angående anbudsgivare/leverantör som verifierar ratingen och som skall bifogas anbudet är: Kreditupplysningsintyg ej äldre än 30 dagar från ansökningsdagen, visande omsättning, soliditet och rating. Speciell riskklassanalys kan beställas via UC, tfn AFB.53 Prövning av anbud Vid anbudsprövning kommer hänsyn tas till följande faktorer: Pris (100 %) Vid anbudsprövning av pris kommer lägsta pris ge 100 poäng. AFB.54 Meddelande om beslut efter prövning av anbudsgivare och anbud Beslut förväntas kunna fattas under mars 2016 och meddelas varje anbudsgivare skriftligt. AFB.55 Sekretess för anbudshandlingar Sekretess råder för samtliga anbudshandlingar tills tilldelningsbeslut är taget och meddelats anbudsgivare. AFB.56 Kontraktstecknande Avtal är bindande först sedan skriftlig avtalshandling undertecknats av parterna. 6

7 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD ENTREPRENADFÖRESKRIFTER VID TOTALENTREPRENAD För entreprenaden gäller Allmänna Bestämmelser för byggnads-, anläggningsoch installationsarbeten ABT 06, med de ändringar och tillägg som följer av dessa administrativa föreskrifter. Entreprenören skall inom ramen för sitt uppdrag tillse att arbetsmiljösynpunkter avseende såväl byggskedet som förvaltningsskedet beaktas så att risk för ohälsa och olycksfall förebyggs. Arbetsmiljöverkets skrift Säkrare bygg- och anläggningsarbete skall vara vägledande och AFS:ar redovisade på sidan 15 skriften skall följas. AFD.1 Omfattning Entreprenaden omfattar alla arbeten enligt förfrågningsunderlaget. Omfattningen i detalj framgår av handlingar angivna under AFB.22 och AFB.23. AFD.11 Kontraktshandlingar Beställningsskrivelse undertecknad av båda parter gäller som kontrakt. AFD.110 Sammanställning över ändringar i ABT 06 AFD.361 Samordning av arbete AFD.45 Förändringar av kontraktstiden AFD.471 Garantitid för entreprenaden AFD.518 Övriga viten AFD.53 Ansvar mot tredje man AFD.611 Ersättning för ändrings och tilläggsarbeten AFD.9 Tvistelösning AFD.121 Arbetsområdets gränser Byggområdesgräns framgår av bygghandlingarna. Om område som trottoar, gata och innergård behöver nyttjas alternativt tillfälligt stängas av så ansvarar entreprenören för detta. Erforderliga tillstånd ska inhämtas. AFD.122 Syn före påbörjande av arbete Före ingångsättning av entreprenaden skall entreprenören och beställaren gemensamt besiktiga arbetsområdet för att klarlägga om i handlingarna angivna förutsättningar överensstämmer med verkliga förhållanden. Respektive part skall bekosta sina representanters närvaro. Beställaren för protokoll och eventuell fotografering som biläggs protokollet. Förhållanden som ej anmärkts på vid synförrättningen skall ej föranleda tillägg till kontraktssumman eller tidsförlängning. AFD.13 Förutsättningar Om myndighets föreskrift eller anvisning ej överensstämmer med vad som är angivet i entreprenadhandlingarna är entreprenören skyldig att omedelbart meddela detta till beställaren. 7

8 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås Samtliga för entreprenadens genomförande erforderliga entreprenadhandlingar skall finnas tillgängliga på byggplatsen. Endast skriftliga besked från beställaren till entreprenören kan åberopas. För alla material gäller målsättningen att byggvarudeklarationer ur miljösynpunkt skall redovisas och överlämnas vid slutbesiktning. Arbetena skall bedrivas med stor hänsyn till grannfastigheter och pågående verksamhet under entreprenadtiden. Arbetsområdet disponeras enligt samråd med beställaren innan byggstart. Entreprenörens tillgänglighet till arbetsområdet samt material- och persontransporter skall överenskommas med beställaren eller dennes representant. Vid arbete på ej ordinarie arbetstid skall ansvarig person finnas på plats och kunna förete legitimation. Entreprenadarbetena skall i allmänhet bedrivas under normal byggarbetstid. Entreprenören skall svara för erforderliga skyddsarbeten och avstängningar samt tillfälliga installationer, hänvisningar mm. Beträffande transporter till och från arbetsplatsen, skall dessa ske enligt upprättad APDplan som godkänts av beställaren. För arbeten i och disponering av tomt- och gatumark under entreprenadtiden skall entreprenören träffa överenskommelse med respektive myndighet, tomtägare och beställare. Alla kostnader härför, såväl direkta som indirekta, betalas av entreprenören och skall ingå i kontraktssumman. För entreprenaden gäller nedanstående villkor: 1. Entreprenör skall vara bunden av kollektivavtal för arbetet. På begäran anges tillämpligt kollektivavtal. (Denna punkt gäller dock inte s k enmansföretag). 2. Entreprenören skall bedriva sin verksamhet så att den inte innebär åsidosättande av lag eller kollektivavtal eller på annat sätt strider om vad som är allmänt godtaget inom kollektivavtalsområdet. 3. Beställaren äger rätt häva avtalet, såvitt avser icke utförd del av entreprenaden, om entreprenören inte fullgör sina åligganden enligt punkterna 1--2 ovan eller om hävningsskyldighet gällande entreprenaden uppkommer för beställaren vid tillämpning av MBL eller på grund av denna lag träffat kollektivavtal. Entreprenören är därvid skyldig ersätta den skada hävandet orsakar beställaren. 4. Entreprenören är skyldig att i avtal med under entreprenör, som han i sin tur anlitar, intaga motsvarande villkor. AFD.131 AFD.132 Uppgifter om sidoentreprenader och andra arbeten Arbetstider Arbetstider: Normalt måndag till fredag från tidigast till senast Efter godkännande av beställaren kan entreprenören få använda tid utöver ordinarie arbetstid. AFD.1331 Förutsättningar med hänsyn till kvarboende och lokalnyttjare I fastigheten samt i intilliggande byggnader finns både bostads- och lokalhyresgäster. Stor hänsyn ska tas till dessa vid entreprenadens planering och genomförande. I god tid innan uppstart ska information ges till dessa avseende omfattning av störande arbeten etc. Arbeten som ej medför störning kan påbörjas i förväg. 8

9 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD.14 Skydds- och säkerhetsföreskrifter m m Arbete skall bedrivas i enlighet med gällande skydds- och säkerhetsföreskrifter. Entreprenören svarar för att egen personal ges föreskriften information och utbildning i skydd och säkerhet. Det åligger entreprenören att med underentreprenör avtala om motsvarande skyldighet för denne mot sin personal AFD.16 AFD.161 AFD.162 Tillstånd m m Tillstånd från myndigheter Bygglov eller bygganmälan erfordras ej. Entreprenören ansvarar för övriga tillstånd, som erfordras för entreprenadens utförande. Entreprenören svarar för att alla myndigheters krav uppfylls. Myndighetsbesiktning Se ABT AFD.17 AFD.171 Anmälningar Anmälningar till myndigheter Entreprenören upprättar arbetsmiljöplan och inlämnar erforderlig förhandsanmälan till Arbetsmiljöverket, kontoret i Borås. Arbetsmiljöplan skall vara upprättad en vecka innan arbetena på arbetsområdet påbörjas och förvaras på arbetsplatsen under entreprenadtiden. AFS 1999: 3 AFD.172 Anmälningar till beställaren Innan beskrivna provningar utförs skall anmälan göras till beställaren för att bereda honom tillfälle att närvara. AFD.1811 Kontrollplan enligt PBL AFD.183 Ansvar för byggarbetsmiljö Byggarbetsmiljösamordnare för planering och projektering (BAS-P och BAS-U) Entreprenören utses att vara byggarbetsmiljösamordnare (BAS-P och BAS-U) enligt arbetsmiljölagen 1977:1160) 3 kap 7 a och självständigt svara för arbetsmiljöfrågor vid planering och projektering. Byggarbetsmiljösamordnaren ska under varje skede av planeringen och projekteringen se till att arbetsmiljösynpunkter beaktas när det gäller såväl byggskedet som det framtida brukandet. Byggarbetsmiljösamordnaren ska samordna tillämpningen av relevanta arbetsmiljöregler som under varje skedes av planeringen och projekteringen ska följas i fråga om såväl byggskedet som brukandet av [byggnaden och/eller anläggningen]. Det gäller särskilt då frågor om planeringen av arbetsmoment som ska utföras samtidigt eller efter varandra avgörs och när tidsåtgången för sådana arbetsmoment beräknas. Byggarbetsmiljösamordnaren ska beakta en sådan arbetsmiljöplan och annan dokumentation som avses i arbetsmiljölagen 4 kap 8 st

10 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås Byggarbetsmiljösamordnare för utförande Entreprenören utses att vara byggarbetsmiljösamordnare enligt arbetsmiljölagen (1977:1160) 3 kap 7 b och självständigt svara för arbetsmiljöfrågor vid utförande av [byggnads och/eller anläggningsarbete] för att förebygga risker för ohälsa och olycksfall på arbetsstället och utföra de arbetsuppgifter som framgår av arbetsmiljölagen 3 kap 7 e 2 5 samt 1 samordna tillämpningen av relevanta arbetsmiljöregler när tekniska eller organisatoriska frågor om planering av arbetsmoment som skall utföras samtidigt eller efter varandra avgörs och när tidsåtgången för sådana arbeten beräknas, 2 samordna tillämpningen av relevanta arbetsmiljöregler för att säkerställa att den eller de som bedriver verksamhet på arbetsstället tillämpar dessa regler på ett systematiskt sätt samt följer en arbetsmiljöplan, 3 samordna åtgärder för att kontrollera att byggnads- eller anläggningsarbetet med avseende på arbetsmiljön utförs på ett korrekt sätt, 4 vidta nödvändiga åtgärder för att säkerställa att endast behöriga personer ges tillträde till arbetsstället, och 5 organisera de uppgifter som enligt arbetsmiljölagen 3 kap 7 g ankommer på dem som bedriver verksamhet på ett gemensamt arbetsställe. Förhandsanmälan I uppdraget att vara byggarbetsmiljösamordnare för utförandet ingår att i förekommande fall lämna förhandsanmälan till Arbetsmiljöverket med uppgifter som framgår av bilaga 1 till AFS 2008:16. Av 7 AFS 2008:16 framgår i vilka fall som förhandsanmälan ska lämnas. AFD.1831 Arbetsmiljöplan I uppdraget att vara byggarbetsmiljösamordnare för utförande ingår i förekommande fall att: 1 upprätta arbetsmiljöplan enligt arbetsmiljölagen och Arbetsmiljöverkets föreskrifter och se till att den finns tillgänglig inom byggarbetsplatsen, 2 utarbeta en till projektets art anpassad dokumentation som ska beskriva objektets konstruktion och utformning samt de byggnadsprodukter som använts, allt i den omfattning som är av betydelse för säkerhet och hälsa vid arbete med drift, underhåll, reparation, ändring och rivning av objektet, och 3 se till att alla sådana anpassningar genomförs i arbetsmiljöplanen och dokumentationen som kan komma att behövas med hänsyn till hur arbetet fortskrider och till eventuella förändringar som ägt rum. Av 8 AFS 2008:16 framgår att arbetsmiljöplan krävs om arbete som räknas upp i 12 a st 2 C ingår och för arbeten som enligt 7 kräver förhandsanmälan. AFD.1832 Byggarbetsmiljösamordnare för planering och projektering (BAS-P) Entreprenören utses att vara byggarbetsmiljösamordnare (BAS-P) enligt arbetsmiljölagen 1977:1160) 3 kap 7 a samt i anslutande föreskrifter och självständigt svara för arbetsmiljöfrågor vid planering och projektering. Byggarbetsmiljösamordnaren ska under varje skede av planeringen och projekteringen se till att arbetsmiljösynpunkter beaktas när det gäller såväl byggskedet som det framtida brukandet. Byggarbetsmiljösamordnaren ska samordna tillämpningen av relevanta arbetsmiljöregler som under varje skedes av planeringen och projekteringen ska följas i fråga om såväl byggskedet som brukandet av [byggnaden och/eller anläggningen]. Det gäller särskilt då frågor om planeringen av arbetsmoment som ska utföras samtidigt eller efter varandra avgörs och när tidsåtgången för sådana arbetsmoment beräknas. Byggarbetsmiljösamordnaren ska beakta en sådan arbetsmiljöplan och annan dokumentation som avses i arbetsmiljölagen 4 kap 8 st

11 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD.1833 Byggarbetsmiljösamordnare för utförande (BAS-U) Entreprenören utses att vara byggarbetsmiljösamordnare (BAS-U) enligt arbetsmiljölagen 1977:1160) 3 kap 7 b och 7 f samt i anslutande föreskrifter. AFD.1834 Upplysning om byggarbetsmiljösamordnare Entreprenören ansvarar för samordningen av åtgärder till skydd mot ohälsa och olycksfall på det gemensamma arbetsstället som föreskrivs i arbetsmiljölagen. AFD.2 AFD.21 Utförande Entreprenören får endast utföra beställningar av material och utföra arbete enligt ritningar och beskrivningar redovisade i denna handling, se AFB.22 Om entreprenör under arbetets gång har något enligt hans mening ur teknisk eller ekonomisk synpunkt ändamålsenligare förslag att framlägga beträffande val av materialkonstruktioner, arbetsmetoder e d än vad ritningar och övriga handlingar anger, skall beställarens skriftliga godkännande inhämtas innan alternativa arbetsutföranden, arbetsmetoder och material får tillämpas. Kvalitetsangivelser Boverkets gällande byggregler (BBR och BBK) och samt senaste utgåva av Hus-, Anläggning-, VVS- och EL-AMA med tillhörande Råd och anvisningar utgör lägsta grundläggande norm där inget annat anges i handlingar. Entreprenören får inte utan beställarens skriftliga godkännande göra utbyte till annat arbetsutförande eller annan vara än vad som anges i förfrågningsunderlaget. Färgsystem redovisas i anbud. Beställaren avgör om angivet utförande eller vara är likvärdigt mot annat utförande eller vara. I de fall entreprenören erhållit tillstånd till utbyte skall entreprenören i god tid underrätta berörd underentreprenör och berörd sidoentreprenör om detta. Entreprenören svarar för samtliga de eventuella kostnader som uppkommer i samband med utbytet AFD.22 AFD.221 Kvalitets- och miljöarbete Kvalitetsledning Anbudsgivare skall i sitt anbud redovisa företagets kvalitetssystem. Detta skall uppfylla sådana krav som bedöms lämpliga med hänsyn till arbetenas omfattning. Kvalitetssystem skall motsvara kraven i SS-ISO-9001:200. AFD.222 Miljöledning Anbudsgivare skall i sitt anbud redovisa utdrag ur företagets miljöledningssystem, anpassat till entreprenaden. Dessa bör motsvara kraven i SS-EN ISO 14001:2004. AFD.223 AFD.224 Beställarens kvalitets- och miljöplan Entreprenörens kvalitets- och miljöplan 11

12 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås Se ABT kap 2 2 Entreprenören skall upprätta Kvalitetsplan för entreprenaden och överlämna kvalitetsplanen till beställaren. Entreprenörens Kvalitetsplan skall innehålla: Projektorganisation med ansvarsområden Projektgenomgångar Hantering av handlingar Rutiner för inköp Rutiner för produktionsstyrning Rutiner för egenkontroll och provning Rutiner för uppföljning av underentreprenörernas kvalitetsplaner Rutiner för slutkontroll Eventuellt förslag till besiktningsplan Förslag till rutin för uppföljning/revision av kvalitetsplan Service efter entreprenadtiden Av kvalitetsplanen skall framgå hur entreprenören kommer att genomföra sin slutkontroll. Dokumenterad slutkontroll skall föreligga före besiktningar. Egenkontroll av utförda arbetsmoment enligt kvalitetsplan skall fortlöpande dokumenteras och undertecknas och hållas tillgängliga på arbetsplatsen för beställarens kontroll och uppföljning. Entreprenören skall upprätta miljöplan för dessa entreprenadarbeten och överlämna miljöplanen till beställaren. Miljöplanen skall redovisa företagets policy för hur arbetena skall bedrivas med hänsyn till global och lokal miljö. Ur miljöplanen skall framgå hur följande delar skall hanteras: Arbetsmetodik, materialhantering, produktsval, källsortering, omhändertagande av restprodukter, transporter och information. AFD.225 AFD.2251 Kvalitets- och miljörevision Beställarens kvalitets- och miljörevision Entreprenören skall medverka i och tillhandahålla dokumentation vid kvalitets- och miljörevisioner som beställaren genomför. AFD.23 ÄTA-arbeten Underrättelse om ÄTA-arbete ska lämnas skriftligen. Uppgift om arbetstid och materialåtgång skall föreläggas beställaren senast TRE dagar efter att arbetsmomentet blivit utfört. Sker utförande utan ovanstående förutsättningar, svarar entreprenören själv för uppkomna kostnader. AFD.24 AFD.241 Tillhandahållande av handlingar Tillhandahållande av handlingar och uppgifter från beställaren under entreprenadtiden 12

13 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD.242 AFD.26 AFD.262 Tillhandahållande av handlingar och uppgifter från entreprenören under entreprenadtiden Vid all dokumentation skall projektet benämnas Våglängdsgatan Följande handlingar, av administrativ art, skall entreprenören tillhandahålla: - Rullande planering med veckovis förskjutning skall genomföras under hela entreprenadtiden. - Arbetsmiljöplan i god tid före arbetenas igångsättning. - Faktureringsplan (Betalningsplan) i god tid före första fakturering (se AFD.622). - Plan för hantering av restprodukter. - APD-plan inkl. in- och uttransporter. - Objektsanpassad kvalitetsplan. - Objektsanpassad Miljöplan. ( ex omhändertagande av lakvatten och färgrester) - Komplett byggvarudeklaration/miljövarudeklaration redovisande alla i entreprenaden ingående material, komponenter och varor. Miljövarudeklarationen skall dock påbörjas i projekterings skedet samt kompletteras fortlöpande under entreprenad tiden så att beställaren i samråd med entreprenören fortlöpande kan göra medvetna miljöval. - Bevis om säkerhet enligt AFD Bevis om tecknade försäkringar och erlagd premie enligt AFD Kopia på myndighetsärenden, besiktningar etc, överlämnas fortlöpande till beställaren. - Varudeklaration som medföljer vara skall lämnas till beställaren i samband med slutbesiktning. - Information till beställarens driftpersonal skall genomföras vid ett tillfälle med relationshandlingar och D&U-instruktioner som underlag. Om entreprenören begär ändring av i handlingarna föreskrivet utförande, som beställaren kan godkänna, upprättar entreprenören på egen bekostnad härför erforderliga beräkningar och ritningar och översänder dessa två exemplar till beställaren för granskning. har full äganderätt och nyttjanderätt till av entreprenören överlämnade handlingar samt att för avsett ändamål använda vid projekteringen utnyttjade datafiler. Information Beställarens informationsverksamhet Beställaren informerar i ett tidigt skede alla hyresgäster om att arbete med målning av plåttak kommer att utföras. AFD.263 Information till fastighetsägare, boende m fl Entreprenören ska löpande lämna erforderlig detaljerad information till hyresgäster. Störningar i form av arbeten med tvätt( buller, nedsmutsning) beskrivs i omfattning och tid. AFD.27 Underrättelse om avvikelser o d Entreprenören ska skriftligen lämna underrättelse enligt ABT 06 kap 2 10 AFD.28 Entreprenörens kontroll 13

14 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås Entreprenören utövar den egenkontroll över byggande och installationer, som erfordras för att säkerställa beställarens krav avseende kvalitet för entreprenaden. Egenkontrollrapporter skall undertecknas (tillika med namnförtydligande) av ansvarig för arbetet/arbetsmomentet. Beställaren skall beredas möjlighet att följa provning som sker på arbetsplatsen. Intyg och protokoll över utförda (föreskrivna och lagstadgade) provningar (egenprovning, driftsättning, samordnad provning), visande att föreskrivna krav uppfyllts, skall överlämnas till beställaren senast fem (5) arbetsdagar före slutbesiktningen, och är en förutsättning för att entreprenaden skall kunna godkännas. Samordnad funktionsprovning leds och protokollförs av entreprenören. Samtliga berörda underentreprenörer skall delta i provningen. AFD.3 AFD.31 AFD.311 Organisation Beställarens organisation Beställarens ombud Bengt Engberg, E-post bengt.engberg@bostader.boras.se Tel AFD.312 Beställarens projektledare m fl Christer Johansson, E-post christer.johansson@bostader.boras.se Tel AFD.313 Beställarens kontrollant Beställaren kommer konsultera extern kontrollant. AFD.314 Beställarens kvalitetsansvarige Christer Johansson, E-post christer.johansson@bostader.boras.se Tel AFD.315 Beställarens miljöansvarige Katarina Jordansson E- post katarina.jordansson@bostader.boras.se Telefon: AFD.32 Entreprenörens organisation Entreprenören skall före beställning överlämna sin organisationsplan för entreprenaden, med uppgifter bl a på arbetsplatsens arbetsledning i övrigt, samt dess behörighet. AFD.321 Entreprenörens ombud Entreprenörens ombud, redovisas i anbud. 14

15 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD.323 Entreprenörens arbetschef, platschef m fl Entreprenörens ombud, redovisas i anbud. AFD.324 Entreprenörens kvalitetsansvarige Entreprenörens kvalitetsansvarige, redovisas i anbud. AFD.325 Entreprenörens miljöansvarige Entreprenörens miljöansvarige, redovisas i anbud. AFD.33 AFD.331 Möten Startmöte Startmöte sker i enlighet med ABT 06 kap 3 2. AFD.333 Byggmöten Byggmöten skall hållas i erforderlig omfattning. Part skall närvara genom person med behörighet att företräda parten Beställaren och entreprenören (endast generalentreprenören) skall delta. Beställaren för protokoll. Vid byggmöten skall följande frågor behandlas: 1 Handlingar Tillhandahållna och egna ritningar, beskrivningar, uppgifter, Undersökningsmaterial mm och ändringar i form av PM och ritningar. Uppföljning av kontraktshandlingar enligt Administrativa Föreskrifter. 2 Tekniska frågor Tekniska eller produktionstekniska förändringar av projektet. 3 Tidplan och resurser Tidplaner, hinder, förändringar av tider, arbetskraftsituation mm 4 Hinder och störningar 5 Kvalitet Entreprenörens kvalitetsplan, kontrollplan, egenkontroll och provning. Kontrollantrapport. Kvalitetsstyrning till underentreprenörer. Kvalitetsrevision 6 Arbetsmiljö 7 Ekonomi Ersättning för kontraktsarbetena, ändringar och tilläggsarbeten, avgående arbeten, betalningsplan, säkerhet mm. 8 Allmänna hjälpmedel och allmänna arbeten Etablering mm. 15

16 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås 9 Besiktningar Besiktningar och syneförrättningar. 10 Administrativa frågor Organisatoriska frågor, ordningsfrågor, samordning, administrativa rutiner, försäkringsfrågor mm. 11 Övriga frågor Beställarfrågor, hyresgäster, brukare, förvaltning. Dagbok AFD.34 Projekteringsledning, arbetsledning och anställda All personal skall ha adekvat utbildning och en gedigen erfarenhet av motsvarande arbetsuppgifter och moment som entreprenaden innehåller. Entreprenören är skyldig att följa Länsarbetsnämndens villkor beträffande arbetskraft. Länsarbetsnämndens föreskrifter och krav kommer att föras över på entreprenören. Personal hos entreprenören, som skall arbeta med heta arbeten, skall ha adekvat utbildning och vara certifierade. AFD.343 Allmänna bestämmelser om legitimationsplikt och närvaroredovisning, ID06 All personal har legitimationsplikt och närvaroredovisning i enlighet med ID06, gäller även samtliga underentreprenörer. AFD.345 AFD.35 AFD.36 AFD.37 AFD.371 Elektronisk personalliggare Entreprenören ska överta samtliga skyldigheter avseende elektronisk personalliggare enligt 39 kap. 11 b och 12 samt 7 kap. 2 a och 4 skatteförfarande lagen (2011:1244). Underentreprenörer Entreprenören skall samråda med beställaren vid val av underentreprenör innan avtal träffas. Underentreprenörer skall inneha F-skattbevis och vara befriad från skatteskulder. Totalentreprenören skall kontrollera skattestatus på samtliga underentreprenörer hos Skatteverket, blankett SKV Utbyte av angiven underentreprenör får inte ske utan beställarens skriftliga medgivande. Beställarens kontroll Beställaren skall beredas möjlighet att följa provning som sker utanför arbetsplatsen. Samordning Samordning av arbeten Med ändring av ABT 06 kap 3 9 föreskrivs: Entreprenören övertar beställarens skyldighet att svara för samordning. AFD.38 Dagbok Entreprenören skall föra dagbok för varje avropat arbete. Dagbok skall innehålla uppgift om: 1. Arbetsplatsens namn och adress 2. Tjänstgörande arbetsledare 16

17 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås 3. Ny eller ändrad handling 4. Utförd kontroll och provning 5. Arbetsstyrka, antal och namn 6. Olycksfall eller annan arbetsskada 7. Påbörjande och avslutande av viktiga arbetsmoment 8. Direktiv eller anvisning om entreprenaden (t ex ÄTA-arbeten) 9. Väderförhållanden förekomst av tjäle, grundvattenförhållande o d 10. Skada på vara eller arbete på grund av väderförhållande, brand, åverkan, bristfällig vård samt stöld 11. Avvikande förutsättningar 12. Hinder 13. Uppmätning av arbete, vara eller hjälpmedel 14. Annan omständighet av betydelse I dagboken kan hänvisning göras till annat dokument, t ex avvikelserapport. Av myndighet föreskriven dagbok skall föras särskilt. AFD.4 Tider AFD.41 Tidplan Entreprenören upprättar huvudtidsplan snarast efter beställning. Entreprenören upprättar detaljerad, med underentreprenörer samordnad och resurssatt projekteringsoch produktionstidsplan. Tidsplanen skall även innehålla aktiviteter för egen- och samordnade provningar. Entreprenören justerar vid behov tidsplanen som underställs beställaren för godkännande. Entreprenören skall lämna detaljerad tidsplan till beställarens ombud innan byggstart för fastställande. Tidsplan skall till varje byggmöte vara avstämd och Entreprenören redogör då för arbetenas utförande i förhållande till tidsplanen AFD.42 Igångsättningstid Arbetena får påbörjas omgående efter godkänd tidplan. AFD.45 Färdigställandetider Kontraktsarbetena skall i sin helhet vara färdiga för slutbesiktning senast AFD.46 Förändring av kontraktstiden Med ändring av ABT 06 kap 4 2 föreskrivs att ändringar eller tilläggsarbeten intill 5 % av kontraktssumman, normalt fördelade under kontraktstiden, inte skall medföra jämkning av färdigställandetiden. AFD.47 AFD.471 Garantitid Garantitid för entreprenaden Med ändring av ABT 06 kap 4 7. skall garantitiden för entreprenaden vara 10 år från godkänd slutbesiktning. Vid avhjälpandet av brist eller fel under garantitiden skall arbeten bedrivas utom ordinarie arbetstid, om så erfordras, för att beställarens och hyresgästers verksamhet ej skall störas. Entreprenören är skyldig att meddela sina underentreprenörer/leverantörer: 17

18 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås - att beställarens garanti gäller till i slutbesiktningsprotokollet angivet datum - att entreprenören skall debiteras alla kostnader för garantiarbeten under beställarens garantitid. - att beställarens förvaltningspersonal äger rätt att direkt hos entreprenörens underentreprenör/leverantör beställa sådana garantiarbeten som av funktions- och driftsmässiga skäl inte kan kvarstå till garantibesiktningen. Entreprenören kallar beställaren, i god tid före garantitidens utgång, till garantibesiktning. AFD.472 Särskild varugaranti Garantisedlar lämnas till beställaren vid slutbesiktning. Garantisedlar skall vara utfärdade på eller vara transporterade på beställaren. För följande varor skall särskild varugaranti gälla: - Målningsbehandling på ytbelagd plåt minst 10 år AFD.5 AFD.51 AFD.511 Ansvar och avhjälpande Vite Vite vid försening Beställaren är berättigad till ett vite om kr per påbörjad vecka om fastställda tider inte kan hållas. AFD.518 Övriga viten Entreprenören svarar för de kostnader som uppstår vid skador på vegetation, träd od. Om vid besiktning påtalade fel icke avhjälpts inom tid, som anges i ABT 06 kap 5 eller annan tid som parterna överenskommit och som besiktningsmannen angivit, med ändring av ABT 06 kap 5 16 är beställaren berättigad att erhålla vite med ett belopp av 500 kr för varje fel, för varje vecka varmed avhjälpandet av felen blivit fördröjd. AFD.53 Ansvar mot tredje man Med ändring av ABT 06 kap 5 16 skall entreprenören alltid vara ansvarig i förhållande till beställaren för dennes skadeståndsskyldighet gentemot tredje man till följd av entreprenadarbetena. AFD.531 Syn inom närliggande område Syn skall förrättas inom markområden och innergård som entreprenören tar i anspråk, före igångsättning och efter arbetenas färdigställande. AFD.532 AFD.54 Syn i lägenheter, lokaler m m Försäkring Av försäkringsbeviset skall framgå att entreprenörens försäkringar enligt ABT 06 kap 5 22 minst motsvarar Försäkringsbranschens beskrivning av minimiomfattning för allriskförsäkring och ansvarsförsäkring för entreprenadverksamhet. (Se AMA AF 07 bilaga 1) avseende såväl egna som underentreprenörers åtaganden. Entreprenören skall under entreprenad- och garantitiden, vid de tider då försäkringen 18

19 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås förfaller tillställa beställaren bevis på att försäkringar förnyats. Försäkringar skall gälla intill dess garantianmärkningar har åtgärdats. AFD.541 Försäkring under garantitiden Entreprenörens allrisk- och ansvarsförsäkring skall gälla under garantitiden. AFD.543 Försäkring avseende befintlig egendom Entreprenören skall teckna en särskild allriskförsäkring avseende såväl beställarens som hyresgästers befintliga egendom, anpassad till entreprenadens omfattning. AFD.55 AFD.551 Ansvar för brandskydd Ansvar för brandfarliga heta arbeten Entreprenören skall fullgöra de skydds- och säkerhetsföreskrifter som försäkringsbolagen kräver avseende brandskydd. Arbetsledare och personal, som skall arbeta med heta arbeten skall ha och intyg om genomgången utbildning enligt Svenska Brandskyddsföreningens (SBF) säkerhetsregler för brandfarliga arbeten och erfarenhet av brandskydd. Med heta arbeten avses svetsning, lödning, skärning, arbeten med rondell, uppvärmning genom arbeten med varmluftspistol, läggning av tätskikt på tak och balkonger etc. AFD.5511 Byggherrens tillståndsansvarige Beställaren överlåter ansvaret för brandskydd på entreprenören. AFD.5512 Entreprenörens tillståndsansvarige Entreprenören skall i sitt anbud namnge brandskyddsansvarig. Entreprenören får inte överlåta tillståndsansvar till underentreprenör AFD.56 AFD.57 AFD.58 AFD.6 AFD.61 AFD.611 Avsyning Avhjälpande Ansvar efter garantitiden Ekonomi Ersättning Ersättning för ÄTA-arbeten Med ändring av ABT 06 kap 2 3 föreskrivs att gränsbeloppet för ett ÄTA arbete är noll kronor. Ersättning beräknas enligt självkostnadsprincipen. Procentpåslag enligt ABT 06 kap 6 9 ersätts med 10 %. Material ersätts netto enligt verifikat med pålägg för samtliga omkostnader. För material 19

20 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås som beställaren tillhandahåller utgår inget arvode, avvikelse från ABT 06 kap 6 9. AFD.612 AFD.614 Ersättning för reglerbara mängder Ersättning för kostnadsändring (indexreglering) Kontraktssumman indexregleras inte. AFD.62 AFD.622 Betalning Betalning sker endast mot faktura och högst en gång per månad, enligt värdering av utfört arbete. Anskaffad eller levererad materiel, som ej inbyggts eller fastmonterats, räknas ej som utfört arbete. Faktura utställs på belopp enligt utarbetad betalningsplan (se AFD.622). Ostridigt belopp på faktura betalas senast 30 dagar efter det att beställaren mottagit fakturan. Betalning sker inte förrän beställaren erhållit undertecknad beställningsskrivelse, samt att säkerhet, försäkringsbesked inkl. premiekvitto, betalningsplan, arbetsmiljöplan, miljö- och kvalitetsplan och tidsplan erhållits och godkänts av beställaren. Mervärdesskatt skall faktureras vid varje delbetalning för detta projekt. Betalningsplan Kontraktssumman erläggs enligt prestationsbunden betalningsplan, vilken tio dagar efter anmodan skall överlämnas till beställaren. Betalningsplanen upprättas enligt de grunder som anges i ABT 06 kap AFD.623 Förskott Förskott beviljas inte. AFD.624 Fakturering Fakturor skall inlämnas i ett original. Fakturor skall märkas Målning av plåttak, referens Fakturaadress: Box Fagersta Faktura skall innehålla uppgift om: 1 Kontraktssummans storlek 2 Uppdelning skall ske för respektive område 3 Tidigare fakturerade lyftningsbelopp 4 Aktuellt lyftningsbelopp 5 Resterande belopp av kontraktssumman att fakturera Eventuella ändrings- och tilläggsarbeten skall faktureras separat och ges särskilda nummer för identifiering. AFD.63 AFD.631 Säkerhet Säkerhet till beställaren Entreprenören ställer säkerhet till beställaren i enlighet med ABT

21 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFD.7 AFD.711 AFD.712 AFD.713 Besiktning Besiktningsplan Förbesiktning Slutbesiktning Protokoll visande godkända värden från samtliga myndighetsbesiktningar och föreskrivna provningar, CE-märkning, drift- och skötselinstruktioner skall föreligga senast vid slutbesiktningen och är en förutsättning för godkännande av entreprenaden. AFD.714 Garantibesiktning Beställaren kallar till slutbesiktning. Vid minst två tillfällen skall entreprenören och beställaren under garantitiden gemensamt genomföra översiktlig syn av objekten för att klarlägga förhållanden som uppstått och som, om åtgärd ej omgående vidtas, kan innebära avsevärt ökad åtgärdandekostnader för någondera parten. AFD.715 Särskild besiktning En besiktning under garantitiden skall ske senat efter två år, beställaren kallar till besiktningen. AFD.716 Efterbesiktning Anmärkningar från slutbesiktning skall snarast vara avhjälpta. Entreprenören svarar för kostnader till följd av efterbesiktning. AFD.718 Besiktningsman Besiktningsman utses av beställaren. AFD.8 AFD.9 Hävande Tvistelösning Med ändring av ABT 06 kap 9 1 skall tvist på grund av kontraktet avgöras av svensk domstol, såvida parterna inte kommer överens om annat. 21

22 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFG AFG.1 AFG.11 ALLMÄNNA ARBETEN OCH HJÄLPMEDEL Etablering av arbetsplats Placering av allmänna hjälpmedel Entreprenören skall samråda med beställaren om placering av allmänna hjälpmedel. AFG.12 Bodar Entreprenören svarar för egna och underentreprenörers bodar. Uppställning av bodar ska ske i samråd med beställaren. AFG.127 Utrymme AFG.14 Tillfällig el- och va-försörjning Entreprenören skall själv inhämta uppgifter från EL- och VA-leverantörer avseende anslutningspunkter, taxor m.m. och svarar för tillstånd, inkoppling och erforderlig mätutrustning. Entreprenören svarar för alla kostnader för el och va-försörjning under entreprenadtiden. Entreprenören håller egen arbetsplatsbelysning och erforderlig säkerhetsbelysning i mörka utrymmen under entreprenadtiden. AFG.1412 Tillfällig elförsörjning som tillhandahålls AFG.142 Tillfällig va-försörjning Entreprenören skall själv undersöka och koppla in sig på vattenanslutning hos Borås stad med erforderlig kapacitet. Entreprenör svarar för kostnader. AFG.16 Tillfällig skyltställning och tillfällig orienteringstavla Placering av skyltställning utförs i samråd med beställaren. Övrig skyltning får ej ske utan godkännande av beställaren. AFG.21 Mätutrustning AFG.3 AFG.31 Skydd m m Skydd av arbete och egendom mm Entreprenören skall skydda material och inbyggda arbetsdelar mot klimatisk inverkan, mekanisk åverkan eller annan skada. Material, komponenter och andra leveranser skall kunna tas emot och lagras på väderskyddande plats. Byggnadsdelar under byggnationen skall väderskyddas i den omfattning, som krävs för att uppnå beskriven kvalitet. 22

23 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFG.311 Skydd av arbete AFG.312 Skydd av ledning, mätpunkt mm Entreprenören skall undersöka förekomst av befintliga ledningar, kablar, kanaler etc. Entreprenör skall förvissa sig om att befintliga ledningar, kablar, kanaler etc. är lokaliserade och att alla erforderliga skyddsåtgärder är vidtagna vid schakt och rivningsarbeten. Entreprenören svarar för skador som uppkommer på desamma. Detta gäller även provisorier under tiden som skadan lagas och motsvarande kostnader. Entreprenören svarar också för att befintliga ledningar kan hållas i drift under entreprenadtiden. AFG.315 Skydd av egendom Generellt gäller att omfattning, utförande och placering av tillfälliga skydd bestäms i samråd med beställaren. Vid arbete med Heta arbeten skall entreprenören tillse att lämplig typ av släckningsutrustning finns tillgänglig i omedelbar närhet av arbetsstället. Speciell försiktighet skall iakttagas vid Heta arbeten i eller intill i drift varande luftbehandlingssystem. Entreprenören ansvarar för att brandcellsgräns ej åsidosätts. AFG.316 Tillfällig inhägnad Arbetsområdet skall på betryggande sätt avgränsas med lämplig inhägnad. AFG.32 Skyddsanordning Om entreprenören på grund av eget arbete demonterar gemensam skyddsanordning eller del därav, ska denne - rapportera detta till byggarbetsplatssamordnaren (BAS-U) - vid behov se till att tillfällig skyddsanordning monteras - återställa skydd omedelbart efter avslutat arbete. AFG.33 Vakthållning Entreprenören svarar för sådan vakthållning som erfordras med hänsyn till hans ansvar. AFG.34 Bullerskydd Ansvar för bullerskydd åvilar entreprenören. Kompressorer och andra bulleralstrande maskiner skall vara ljudisolerade. Ljudnivån på maskiner och arbeten skall med hänsyn till omgivningen hållas inom av hälsoskyddsskyddsmyndigheters accepterade värden. AFG.35 Dammskydd Vid dammalstrande arbeten skall hänsyn tas till pågående verksamhet i angränsande bostäder och lokaler. Entreprenören skall för att minimera dammspridning och annan nedsmutsning vidta alla möjliga åtgärder, såsom dammsugningsaggregat på maskiner och tätning mot omgivande byggdelar mm. 23

24 Administrativa Föreskrifter Våglängdsgatan 11-17,19-25,27-33,83-89,91-97., Borås Box 407 Målning plåttak Borås AFG.43 AFG.431 Transporter inom arbetsområdet Transportöppningar AFG.44 Lyftordningar Entreprenören svarar för erforderliga lyftanordningar AFG.51 Arbetsställningar Entreprenören svarar för erforderliga arbetsställningar AFG.621 Samordning av igensättning och tätning AFG.71 Uppvärmning och uttorkning Uttorkning skall ske i sådan utsträckning att för visst material eller arbetsmoment i beskrivningar föreskrivna fukttillstånd erhålls. Före målningsarbeten o d skall entreprenören genom provningsresultat kunna visa att erforderlig uttorkning skett. Materialtillverkarens anvisningar skall följas. AFG.75 AFG.82 Väderberoende arbeten Renhållning Entreprenören svarar för att avfallshantering på byggarbetsplatsen sker på ett miljöriktigt sätt, vilket bland annat innebär att bygg- och rivningsavfall skall källsorteras i enlighet med lokala myndigheters anvisningar samt enlig skriften Handlingsplan för miljöansvar för byggvaror inom ett kretsloppstänkande- ett utvidgat producentansvar utarbetat av Byggsektorns kretsloppsråd. Entreprenören svarar själv för kostnader för avfallshantering och deponikostnader och om omhändertagande av eventuella förorenade massor för den egna entreprenaden. Arbetsstället skall grovstädas löpande och i anslutning till arbetsutförande. Entreprenören svarar även för den renhållning utanför arbetsområdet som kan erfordras till följd av den egna entreprenaden. AFG.831 Städning Städning skall utföras under hela entreprenadtiden. AFG.832 Slutrengöring Efter avslutande arbeten med besiktningar skall entreprenören utföra finstädning AFG.85 Återställande av mark Avser all mark som entreprenören nyttjat. 24

25 (2) ANBUDSFORMULÄR TOTALENTREPRENAD MÅLNING PLÅTTAK VÅGLÄNGDSGATAN 1. ANBUDSSUMMA Totalt:..... SEK 2. TIMDEBITERING Ersättning för ändringar och tilläggsarbeten. Målningsarbetare Byggnadsarbetare/snickare SEK/tim SEK/tim Lagstadgad mervärdesskatt tillkommer alla priser Priser Timdebitering och à-priser skall omfatta följande kostnader enligt Sveriges Byggindustrier formulär 15/95: Litt 2. ARBETSLEDNING 2.0 Löner 2.1 Semester 2.2 Försäkringar och avgifter enligt lag 2.3 Avgifter enligt avtal 2.4 Avgifter till företagarorganisationer 2.5 Traktamentskostnader samt reseersättning Litt 3. ARBETARE 3.0 Löner 3.1 Semester 3.2 Försäkringar och avgifter enligt lag 3.3 Avgifter enligt avtal 3.4 Personlig skyddsutrustning 3.6 Traktamentskostnader, resekostnadsersättning samt reskostnadsbidrag vid dagliga resor Litt 4. HJÄLPMEDEL 4.1 Handverktyg och mindre redskap Litt 6. FÖRSÄKRINGAR MM 6.0 Arbetsplatsförsäkringar 6.1 Entreprenörens uppmätningskostnader Litt 8 ENTREPRENÖRARVODE 8.0 Entreprenörarvode inklusive kostnader för räntor och centraladministration. (Pålägg på kostnader enligt Litt 2, 3, 4 och 6 ovan) Litt 9 ENTREPRENÖRARVODE 9.0 Entreprenörarvode för arbete, hjälpmedel, material eller vara mm som tillhandahålls av beställaren.

26 (2) Övriga uppgifter och handlingar 3. Miljö- och kvalitetsansvarig.. 4. Platschef. 5. BAS-P/ BAS-U.. 6. Brandskyddsansvarig. 7. Kreditupplysningsintyg bilaga nr: 1 8. Försäkringsbevis bilaga nr: 2 9. F-skattebevis bilaga nr: Miljö- och kvalitetssystem bilaga nr: Beskrivning av färgsystem bilaga nr Redovisning av referenser ( minst 3 st) bilaga nr:6 Detta anbud är från vår sida bindande 60 dagar efter anbudstidens utgång. Ort och datum Företag Organisationsnummer Ombud Postadress Tel E-post Underskrift Namnförtydligande För utvärdering av anbud skall samtliga uppgifter enligt detta anbudsformulär vara redovisade och bifogade, se AFB.51.

27

28

29 Kv. Hässlehus hus 1-3, Uppdragsnummer: Utvändig målning takytor Våglängdsgatan 11-17, 19-25, 27-33, 83-89, Borås stad AB BOSTÄDER I BORÅS Teknisk beskrivning HUS Totalentreprenad FÖRFRÅGNINGSUNDERLAG BORÅS Upprättad av: TE Ansvarig: D. Wansbury Arkitekterna Krook & Tjäder DTH Södra Kyrkogatan 35, Borås T:

30 INNEHÅLLSFÖRTECKNING 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM... 4 B L FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 4 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M... 5 LC MÅLNING M M... 5 Y MÄRKNING, KONTROLL, DOKUMENTATION M M Bilaga: Bilaga foton och ritningar Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

31 Dokument Sidnr 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 3(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Denna tekniska beskrivning ansluter till AMA Hus 14 ALLMÄNT Anbudsgivare skall före anbudsgivning besiktiga befintliga ytor. Kontrollera mått och andra förhållanden. Entreprenören äger ingen rätt till extra ersättning för arbete, vilket han genom besiktning av förhållandena på platsen i förväg kunnat skaffa sig kännedom om. Utvändiga målningsarbeten i omfattning enl beskrivning. Erfoderliga ställningar, hissar, liftar, stegar och bockar samt erf. skyddsanordningar för entreprenadens utförande skall ingå i anbudssumman. Erf ställning och säkerhetsutrustning skall används. Detta inkluderar också de boendes säkerhet. Entréer och utfarter kommer att användas under byggtiden. Godkännande om uppställning av ställning på trottoaren skall entreprenören inhämta från polismyndigheten. I arbetsmomentet ingår förutom manuellt arbete leverans av material. Manskapsbod, avfalls och förrådscontainer skall ingå i anbudssumman enl AFdel. OMFATTNING Kortfattad beskrivning av arbetets omfattning, se även LCS samt bifogad fotobilaga och ritningar: Våglängdsgatan 11-17, 19-25, (3st huskroppar) Takytor inkl samtliga takkompletteringar ska ommålas. Takfot målas ej. Våglängdsgatan 83-89, (2st huskroppar) Takytor inkl samtliga takkompletteringar ska ommålas. Stuprör & rännkrokar tvättas. Takfot/taksprång & sims ska ommålas Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

32 Dokument Sidnr 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 4(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 01.S Sammansatta byggdelar i hus KRAVSTÄLLANDE Gällande BBR, myndighetskrav, föreskrifter från kommun och andra myndigheter, funktionskrav och bestämmelser skall uppfyllas. Rådstext i BBR skall tillämpas. Utförande enligt AMA där annat ej anges. Lagkrav enligt Miljöbalkens allmänna hänsynsregler och Avfallsförordningen. Förorenat vatten från tvättning ska hanteras som farligt avfall och renas i reningsanläggning. Se även LCS. Övriga krav Garantikrav 10års garanti på takmålningen ska lämnas. Tvättning Tak ska högtryckstvättas med minst 700bars tryck, se även LCS. B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Anbudsgivare skall på plats förvissa sig om, med ledning av ritningar och okulärbesiktning på plats, omfattningen av rivningsarbeten, som ej framgår av anbudshandlingarna. Saneringsarbeten Finns misstanke om hälsovådliga material skall beställaren underrättas. Hälsovådliga material skall hanteras enligt Arbetsmiljöverkets föreskrifter. Hantering av material Allt avfall skall källsorteras. Rivet material skall bortforslas till av entreprenören anskaffad och bekostad återvinningsstation. Material skall förvaras enl. fabrikantens anvisningar. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

33 Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 5(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text L LC LCS PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M MÅLNING M M BYGGPLATSMÅLNING AV HUS UNDERSÖKNING FÖRE UTFÖRANDE Upptäckts rötskadat virke skall det rapporteras till beställaren som kommer att tillkalla snickare. Upptäckts skador i plåten som behöver lagas innan målning utförs skall detta rapporteras till beställaren som kommer att tillkalla plåtslagare. Upptäcks skador på putsade ytor som behöver lagas innan målning utförs skall detta rapporteras till beställaren som kommer att tillkalla grovarbetare. MATERIAL- OCH VARUFÖRESKRIFTER Färgmaterial Materialet till underbehandlingar skall anpassas till förekommande underlag och använd färdigstrykningsfärg. Fabrikantens anvisningar skall följas. Färgmaterial för användning utomhus skall vara anpassad till underlag och avsedd klimatbelastning. Vald fabrikat och färgtypssystem skall godkännas av beställaren. Förteckning på fabrikat och typ av material som ska användas för målningsarbetet ska skickas till beställaren för godkännande i god tid före igångsättning. Material skall förvaras i originalförpackningar, vars anvisningar skall följas och inte göras oläsbara. Tillverkarens anvisningar på förpackning eller i varukatalogen skall följas. Material till underbehandlingar skall anpassas till förekommande underlag och använd färdigstrykningsfärg. Val av rengöringsmedel vid förbehandling skall göras med hänsyn till underlagets beskaffenhet och typ av föroreningar. Färdigstrykningsfärger beställs brutna från fabrik. Vid val av färgtyp skall Arbetsmiljöverkets anvisningar beträffande skydd mot hälsorisker beaktas. Rengöringsmedel Rengöring skall ske för att effektivt ta bort fett, olja, sot, trafikdamm, smuts, ytmögel mm. med lämpligt rengöringsmedel. Rengöringsmedel skall noga avsköljas. Fabrikantens bruksanvisning skall noggrant läsas och följas. Rengöringsmedel skall vara biologiskt nedbrytbara. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

34 Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 6(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Färgsystem Färgsystem som används skall entreprenören redovisa i anbudsformulär. UTFÖRANDEFÖRESKRIFTER Erfoderlig demontering och återmontering av beslag, skyltar utrustningsartiklar o d skall utföras av entreprenören. Samtliga målningsbehandlingar skall utföras med minsta möjliga tidsintervall med hänsyn tagen till respektive materials torktid för att undvika föroreningar på färdigbehandlade ytor och mellan färgskikt. Skyddsanordningar Entreprenören renhåller efter eget arbete samt borttransporterar allt överblivet material och emballage från platsen. Varningsskyltning skall utföras av målerientreprenören vid målning på utsatta ställen. Erforderlig skyddstäckning och maskering ska utföras. Inget stänk på intilliggande ytor får förekomma. All mark som entreprenören nyttjar och där det uppkommer skador efter ställningar, skyliftar o d. skall återställas till ursprungligt skick. Förbehandlingar Kemiska färgborttagningsmedel får inte användas. Hantering av tvättvatten och färgavfall Vid tvättning av tak ska stuprör kopplas bort från dagvattenledning för att förhindra att färgflagor kommer ut i dagvattnet. Tvättvatten ska samlas upp och ledas till reningsanläggning. Tvättvatten ska renas i reningsanläggning till den grad att det är tillåtet att släppas ut i dagvattnet. Borttaget färgmaterial (färgflagor) i rännor och på tak och markytor ska samlas in och omhändertas. Borttagen färg och färgborttagningsmedel som blir avfall skall hanteras som farligt avfall om det inte genom intyg kan påvisas att avfallet inte är farligt avfall. Verktygstvätt Förorenat lösningsmedel och färgblandat vatten hanteras som farligt avfall. Egenkontroll Utvändig målning är normalt ett kvalitetskritiskt arbete för vilket egenkontroll skall genomföras och överlämnas till beställaren vid slutbesiktning. På egenkontrollen skall finnas, daterat när olika arbetsmoment utförts. Dokumentet skall slutligen vara påskrivet av den som utfört arbetet och dennes ansvarige arbetsledare. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

35 Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 7(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text LCS.2 LCS.21 Generell byggplatsmålning Utvändig målning Måla inte vid kall och fuktig väderlek eller på solheta ytor. Träet skall vid målningstillfället vara väl uttorkat. Fukten i träet (fuktkvoten) kan mätas med instrument. Den ska vara högst 16 % i dygnsmedelvärde under tiden för måleriarbetena. Måla inte när det är kallt och fuktigt ute, då ökar risken att den nymålade ytan krackelerar, angrips av mögel och alger eller får matta fläckar. Alltför solheta ytor och starkt solljus är inte heller bra. De ideala förhållandena är torrt väder och en lägsta temperatur på 7 C och en högsta på 30 C. Om det finns risk för frost eller dagg under natten skall arbetet avslutas så att färgen hinner torka innan kvällskylan kommer. Spik- eller skruvhuvudet ska ligga i nivå med träytan vid utomhusmålning. Vid avvikelse krävs kompletterande behandlingar. OMFATTNING MÅLNINGSARBETEN Samtliga hus: Målning skall utföras utvändigt på: - Takytor av plåt och samtliga takkompetteringar i plåt: Ommålas (Takkompetteringar som tex Huvar, Nockluftare, Luftare, Hängskivor, Ståndskivor, Fotrännor, Takluckor, Fotplåtar, Sarger till luckor) - Helbeslagning av väggytor och murkrön med plåt, ommålas - Takskydd ommålas/målas in i kulör lika tak. Gäller endast Våglängdsgatan 83-89, 91-97: -Vindskiveplåt och vindskiva ommålas. -Takfot/taksprång och sims ommålas. Omfattning endast tvättning Gäller endast Våglängdsgatan 83-89, Stuprör tvättas, målas ej -Rännkrokar tvättas. LCS.213 Målning av tak och takdetaljer utomhus Målning av Plåt Entreprenören skall innan arbetet påbörjas undersök vidhäftning och tjocklek på befintlig färgbeläggning. Om befintlig färgbeläggning har god vidhäftning till underlaget och tjockleken överstiger 140 µm brukar det i regel gå bra att måla om på befintlig färgbeläggning. Om tjockleken är mindre och / eller vidhäftningen är dålig måste dock all befintlig färgbeläggning tas bort. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

36 Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 8(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Kontrollera om plåttillverkaren anger andra rekommendationer. Om rulle används för målning skall särskild falsrulle eller pensel användas för strykning av falsar. Vid sprutmålning skall falsarna först strykas med pensel eller specialrulle. Kanter och gränsskikt mot färg eller beläggning som kan sitta kvar skall jämnas av. För rengöringen - och underbehandlingen - gäller att samtliga rester av tvätt och rengöringsmedel skall avlägsnas före målning. Arbetet får inte bedrivas då risk för nederbörd eller kondens föreligger. Vid målningsbehandling skall material och underlag ha en temperatur som färgtillverkaren anvisar. Plåt på tak målas enligt AMA-kod (följ färgtillverkarens anvisningar). Rengöringsgrad 2: All plastisol som understiger 140 µm avlägsnas ned till ren plåt. Kvarvarande plastisol avfettas och vattenblästras med hetvatten och lämpligt aggregat och vattentryck med minst 700bars tryck. Vattenstråle får inte riktas in i falsöppningar. Se krav på omhändertagande av vatten och avfall under LCS. Rostskador blästras till Sa 2 ½ eller renskrapas. Underbehandling 91: Eventuellt kvarvarande rostfläckar påbättras med rostskyddsgrundfärg. Färdigbehandling 94: Grunda hela den stålrena ytan med lämplig metallprimer och kvarvarande plastisol grundas med lämplig plastisolprimer till en tjocklek av minst 40 µm torrt skikt. Därefter appliceras färdigstrykningsfärgen till en tjocklek av minst 80 µm torrt skikt. Kulörer tak Våglängdsgatan 11-17, 19-25, Om ej annat anges skall kulör vara lika bef kulör. Tak se bef ritning, Plannja kulör 01, svart. Samtliga tidigare målade ytor samt taksäkerhet, snörasskydd målas in i samma kulör. Våglängdsgatan 83-89, Kulör ska vara lika bef, lika Våglängdsgatan som har ommålats tidigare. Entreprenören skall ta fram kulören. Samtliga tidigare målade ytor samt taksäkerhet, snörasskydd målas in i samma kulör. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

37 Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor 9(10) Handläggare TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Målning av trä Gäller endast Våglängdsgatan 83-89, Takfot/taktassar och sims ommålas. Vindskiva ommålas. Beroende på bef. färgsystem, ommålas 955- alt Kulör lika befintligt. Ev. nytt virke som bytts ut grundas och färdigmålas enl fabrikantens anvisningar. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

38 Dokument Sidnr Y MÄRKNING, KONTROLL, DOKUMENTATION M M 10(10) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Y YSC YSC.1 MÄRKNING, KONTROLL, DOKUMENTATION M M KONTROLL OCH INJUSTERING M M I HUS Kontroll i hus VIDHÄFTNINGSPROV TAKMÅLNING Entreprenören skall före ommålning och efter det att rengöring och förbehandling har utförts utföra vidhäftningsprov före målning. Vidhäftningsprov skall ske med gittersnitt och kniv alternativt med anpassat specialverktyg/metod. Omfattning av provning skall vara 3 ställen/ sida nock, (6st/hus). PROVMÅLNING TAKMÅLNING För att fastställa om föreslagen målningsbehandling kan användas skall en provmålning utföras, med alla ingående behandlingar. Provmålningen skall vara minst 2 m² och innehålla såväl liggande som stående falsar. Provmålningen skall godkännas av beställaren och av beställaren utsedd besiktningsman. YSC.3 Kontrollmätning i hus KONTROLL AV RENGJORDA YTOR FÖRE MÅLNING Efter rengöring och omedelbart före målning skall kontroll göras av att ytan är ren, från klorid, fett od. Kontroll skall dokumenteras. Kontrollen skall ske med Breslemetoden eller s k BB-rött framtagen av SP. Lämplig omfattning 3 ställen/ sida nock, (6st/hus). KONTROLL AV SKIKTTJOCKLEK TAKMÅLNING Efter det att färgen torkat skall mätning av skikttjockleken ske med elektromagnetisk mätutrustning. Mätning skall ske på minst 3 ställen/ sida nock, (6st/hus). ställen. Kontroll skall dokumenteras. Entreprenör skall tillhandahålla mätutrustning. Alla kontroller skall utföres som en del i entreprenörens egenkontroll. Dokumentidentifikation AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

39 Kv. Hässlehus hus 1-3, Uppdragsnummer: Utvändig målning takytor Våglängdsgatan 11-17, 19-25, 27-33, 83-89, Borås stad AB BOSTÄDER I BORÅS Bilaga foton och ritningar Totalentreprenad FÖRFRÅGNINGSUNDERLAG BORÅS Upprättad av: TE Ansvarig: D. Wansbury Arkitekterna Krook & Tjäder DTH Södra Kyrkogatan 35, Borås T:

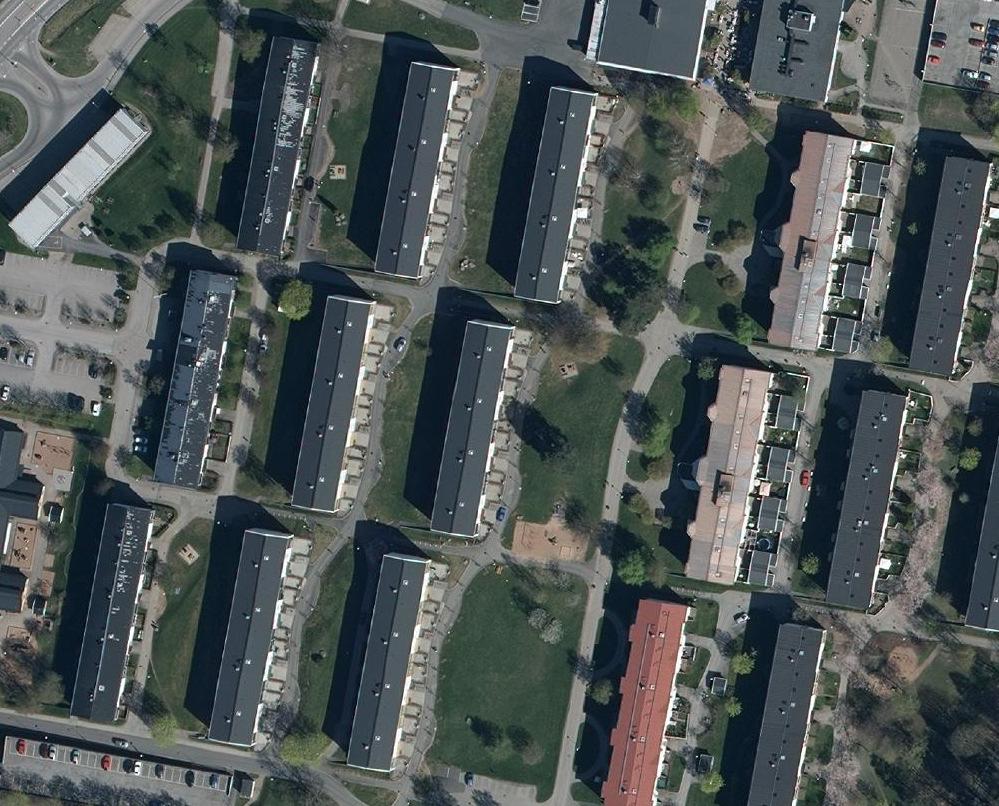

40 Dokument Sidnr Bilaga foton och ritningar 2(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Översikt: Våglängdsgatan takmålning. Omfattning 5st huskroppar Våglängdsgatan Hus 1 Våglängdsgatan Hus 2 Våglängdsgatan Hus 10 Våglängdsgatan Hus 3 Våglängdsgatan Hus 11

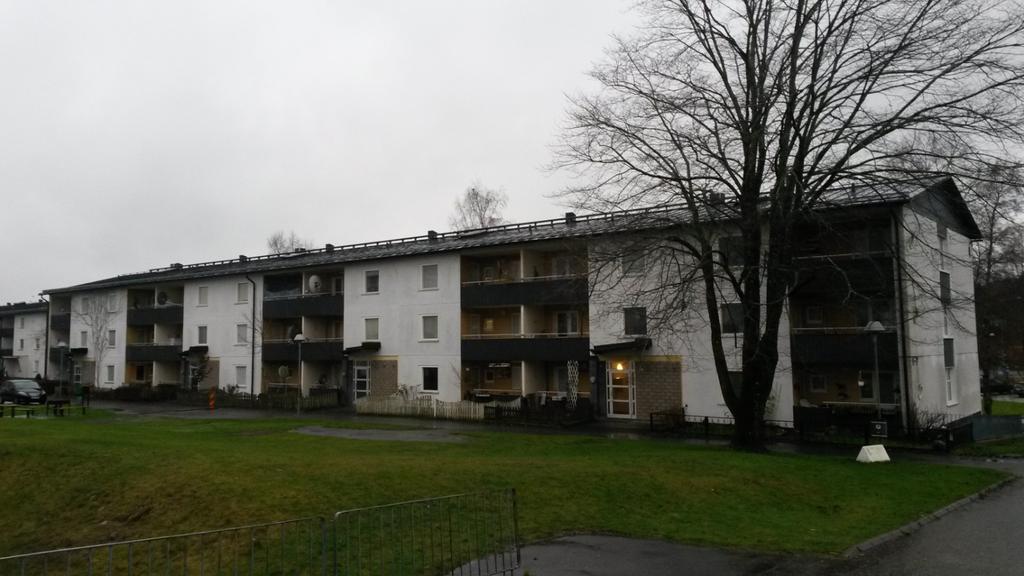

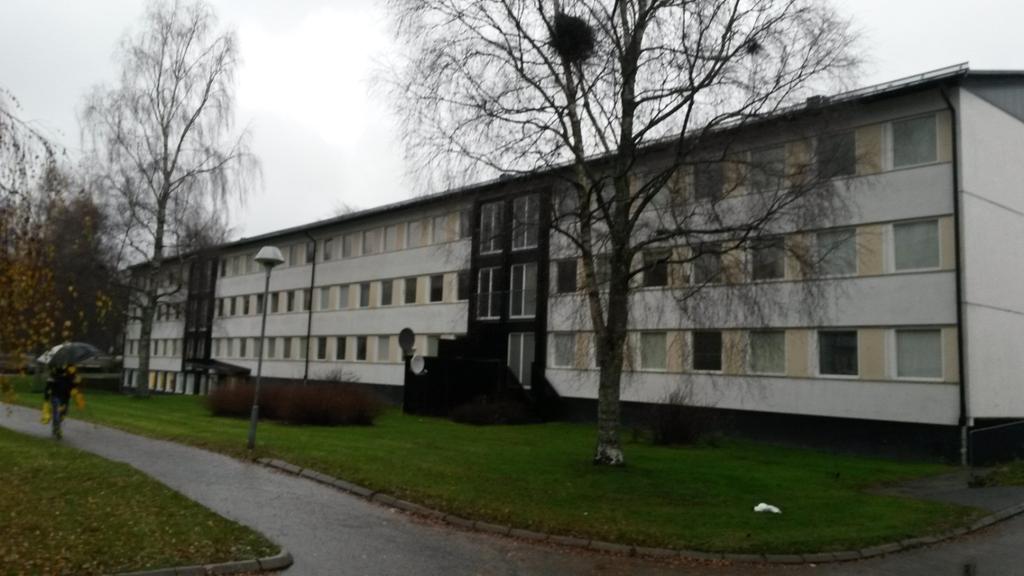

41 Dokument Sidnr Bilaga foton och ritningar 3(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Våglängdsgatan 11-17, Fasad mot väster Våglängdsgatan 11-17, Fasad mot öster

42 Dokument Sidnr Bilaga foton och ritningar 4(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Våglängdsgatan 11-17, Fasad mot öster. Översikt tak. Våglängdsgatan 19-25, Fasad mot väster (del av). Obs! Även tak över lågdelar och entrétak ska målas.

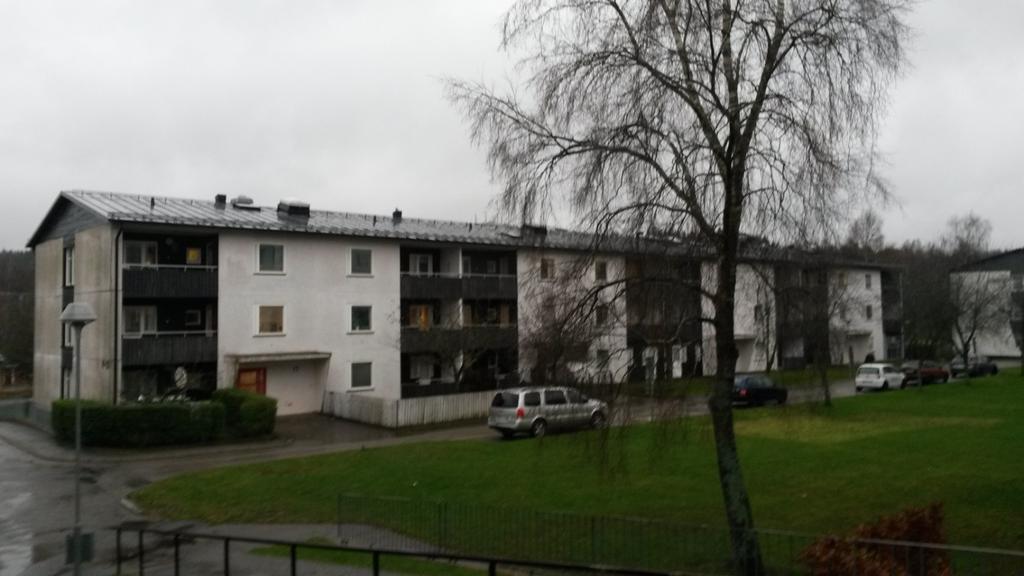

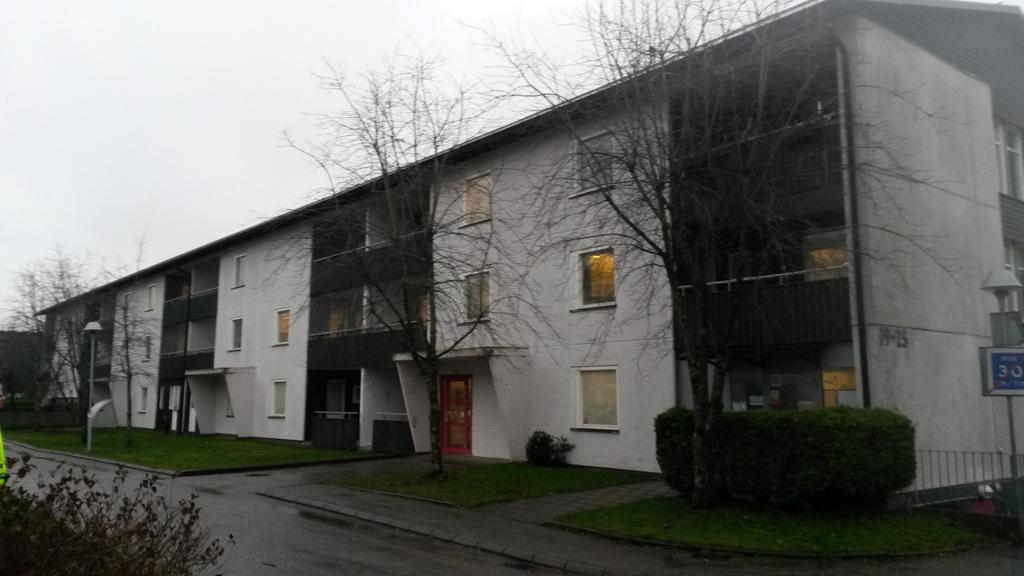

43 Dokument Sidnr Bilaga foton och ritningar 5(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Våglängdsgatan 19-25, Fasad mot öster (del av) Våglängdsgatan 19-25, Fasad mot öster. Översikt tak.

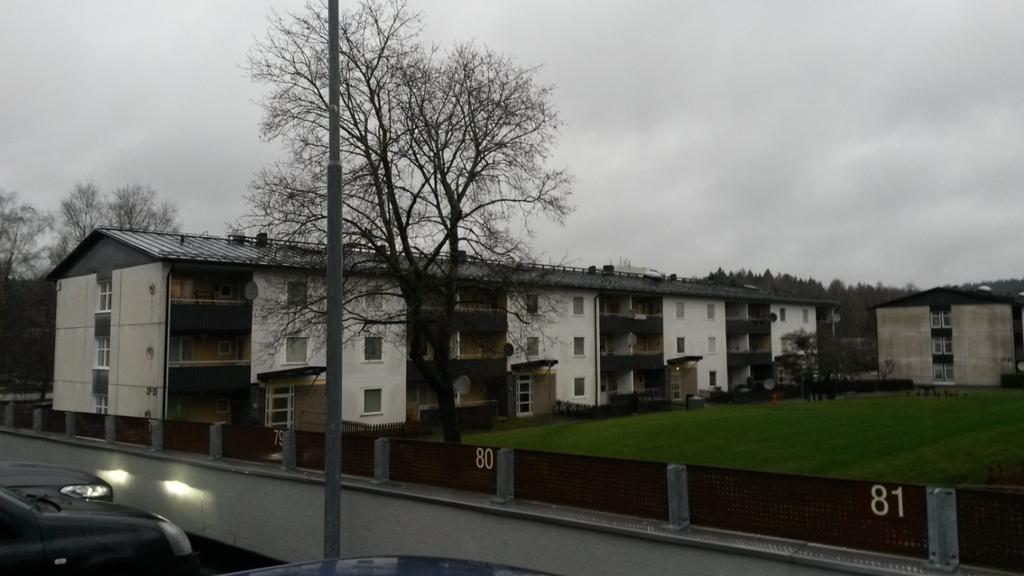

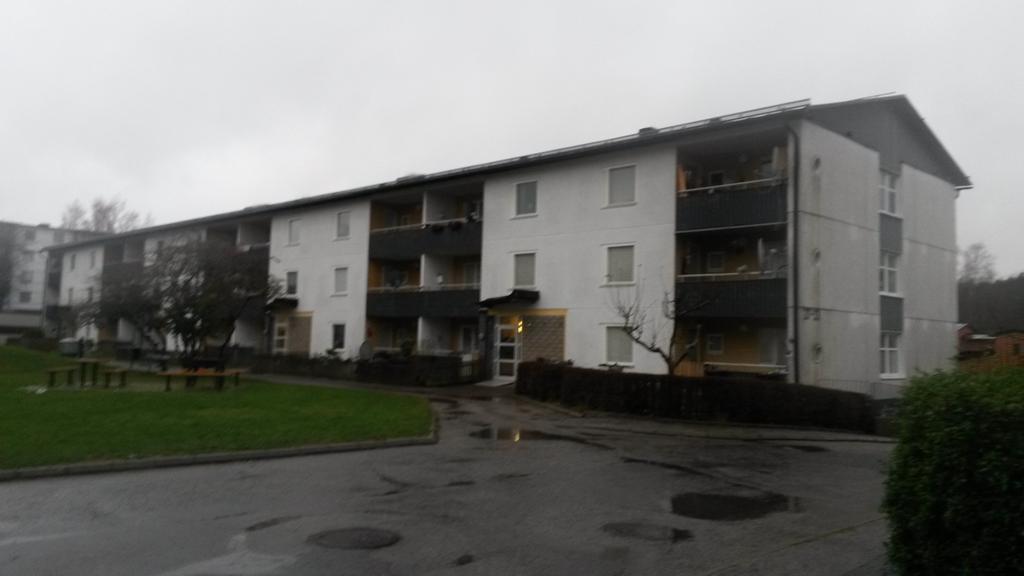

44 Dokument Sidnr Bilaga foton och ritningar 6(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Våglängdsgatan 27-33, Fasad mot öster Våglängdsgatan 27-33, Fasad mot öster. Översikt tak.

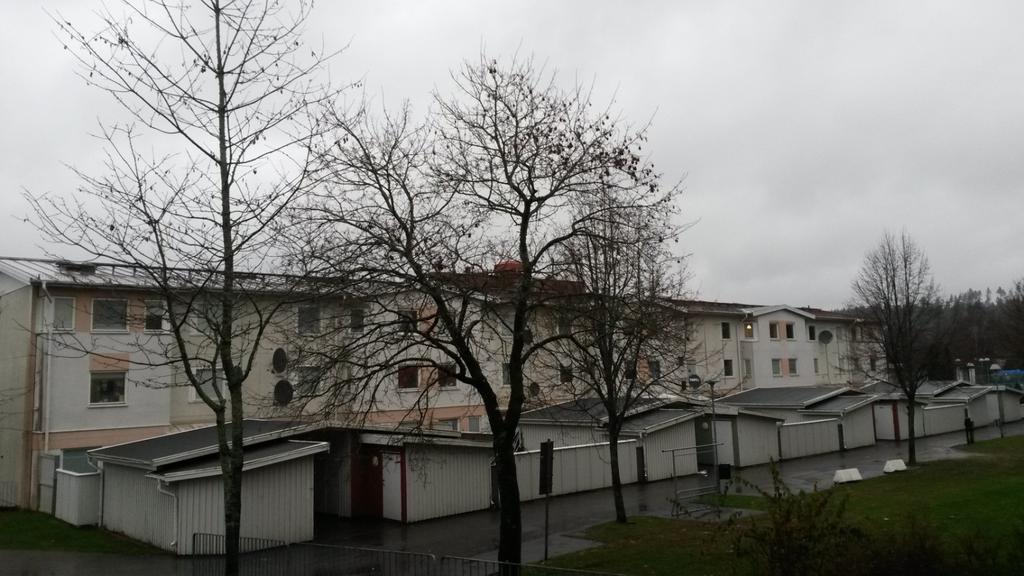

45 Dokument Sidnr Bilaga foton och ritningar 7(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Våglängdsgatan 83-89, Fasad mot öster. Översikt tak. Samma princip Våglängdsgatan 83-89, Fasad mot väster. Samma princip

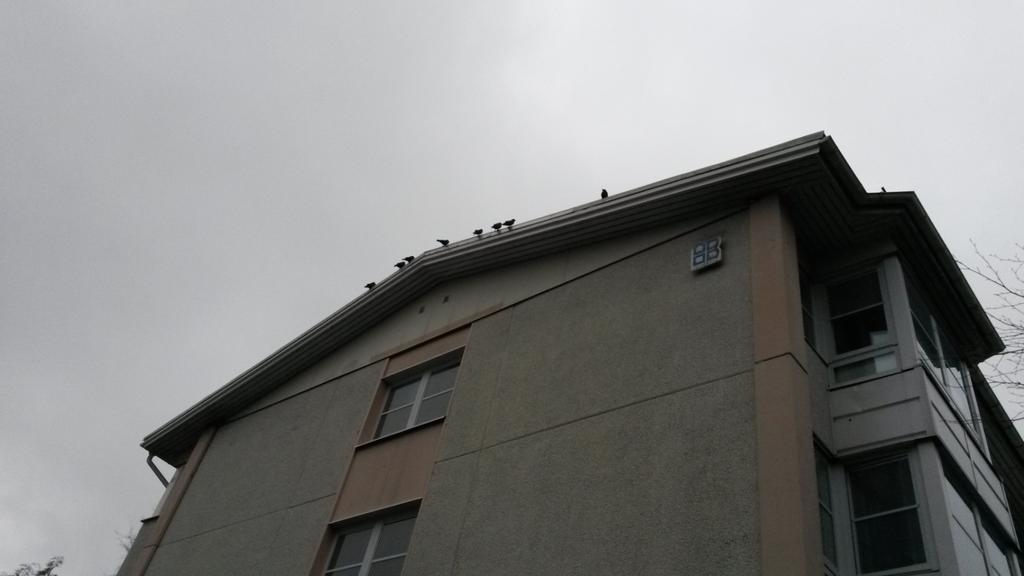

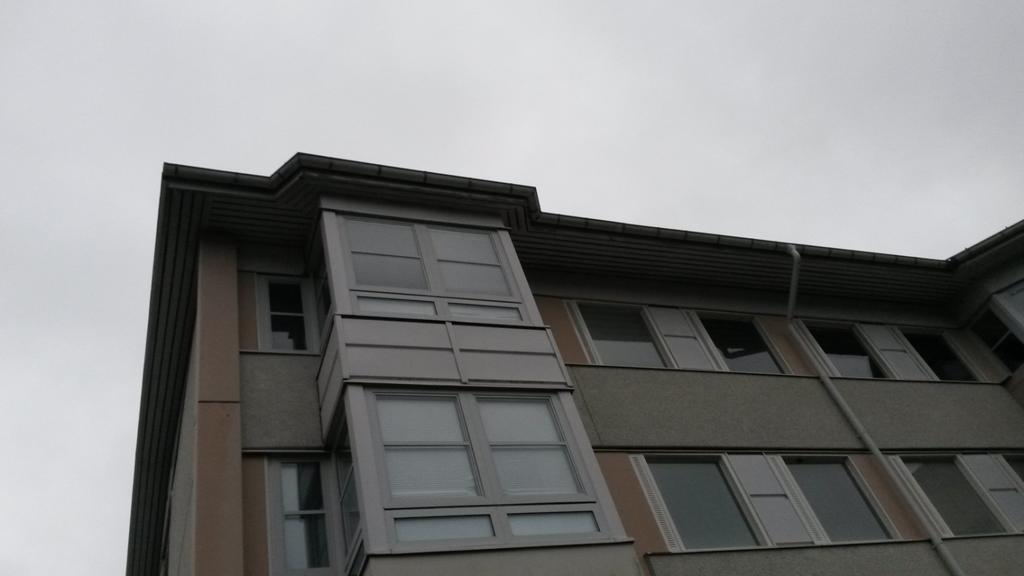

46 Dokument Sidnr Bilaga foton och ritningar 8(12) Handläggare TE Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor Status FÖRFRÅGNINGSUNDERLAG Kod Text Takfot/sims princip 83-89, Takfot/sims princip 83-89, (mot väster) Projektnr Datum Ändr.dat Bet

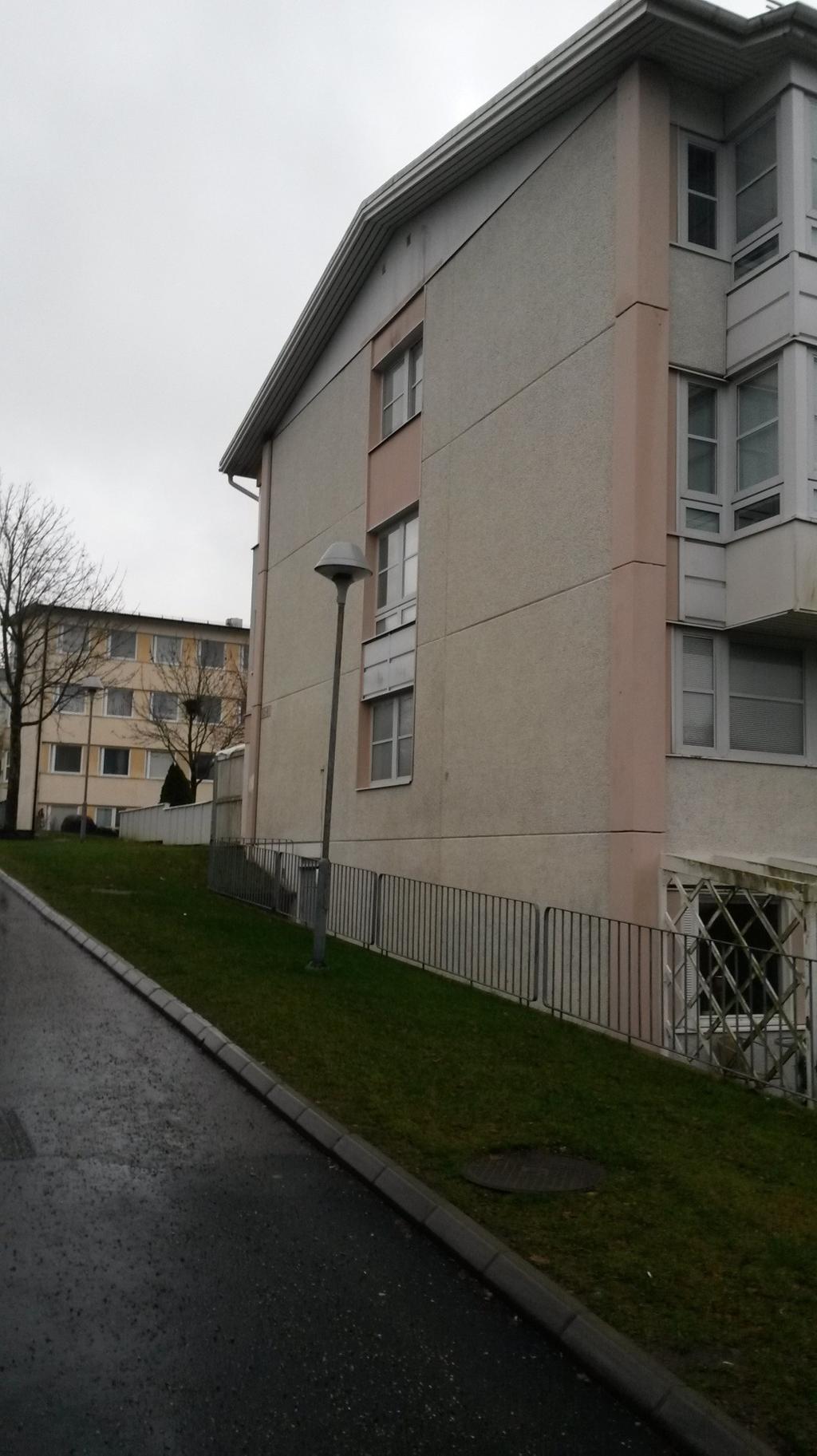

47 Dokument Sidnr Bilaga foton och ritningar 9(12) Handläggare Projektnamn Kv Hässlehus hus 1-3, 10-11, Borås Stad Utvändig målning takytor TE Projektnr Datum Status Ändr.dat Bet FÖRFRÅGNINGSUNDERLAG Kod Text Gavel fasad princip 83-89, 91-97
