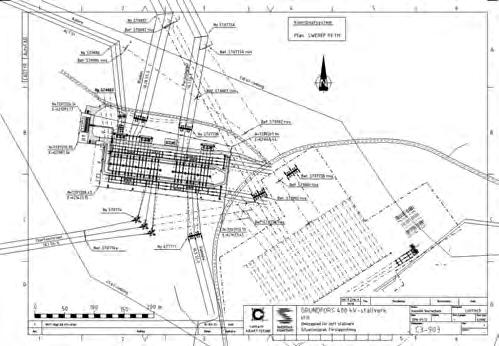

4 1 1. INLEDNING Affärsverket svenska kraftnät (nedan kallat Svenska kraftnät) och Vattenfall Eldistribution AB planerar att förnya sina 400 kv respektive 150 kv stationer. Eftersom 400 kv stationen anläggs på ny plats i anslutning till den gamla stationen behöver de ledningar som idag ansluter till den gamla stationen riktas om för att istället ansluta till den nya. I detta dokument beskrivs de ledningsåtgärder som Svenska kraftnät planerar att genomföra för de fem ledningar som ska anslutas till den nya stationen. Att anlägga en ny station vid Grundfors inklusive tillfartsväg och justering av Sportstugevägen är åtgärder som kan medföra en väsentlig förändring av naturmiljön. Därmed genomförs samråd enligt 12 kap 6 miljöbalken som behandlar plats för ombyggnationen. Detta behandlas i ett separat samrådsunderlag. 1.1 Verksamhetsutövare Verksamhetsutövare är Svenska kraftnät (org.nr ), som har följande adress: Affärsverket svenska kraftnät (Svenska Kraftnät) Box Sundbyberg Kontaktperson: Allmänt om Svenska Kraftnät Affärsverket svenska kraftnät, är ett statligt affärsverk som förvaltar svenska statens stamnät för elkraft och är systemansvarig myndighet för elförsörjningen i Sverige. Stamnätet omfattar 400 kv och 220 kv ledningar, stationer och förbindelser med utlandet. Svenska kraftnät har dessutom systemansvaret för el och har i uppgift att utveckla stamnätet och elmarknaden för att kunna möta samhällets behov av en säker, miljövänlig och kostnadseffektiv elförsörjning. Därutöver har Svenska kraftnät en betydelsefull roll i klimatpolitiken. Svenska kraftnät har ca 600 medarbetare. De flesta är sysselsatta på huvudkontoret i Sundbyberg, men det finns även kontor i Sundsvall, Halmstad samt en driftcentral i Sollefteå. Svenska kraftnät sysselsätter även några hundra konsulter och entreprenörer runt om i landet, för mer information se Bakgrund och Syfte Svenska kraftnäts 400 kv station börjar närma sig slutet av sin tekniska livslängd och en förnyelse är därför nödvändig. Ombyggnationen leder till att stationen byggs på ny plats vilket medför att ledningar som idag är anslutna till den befintliga stationen behöver ledas om till den nya stationen. Även Vattenfall har behov av att modernisera sin anläggning i syfte av att kunna ansluta ny vindkraftproduktion. Detta sker just sydöst om befintlig station. För att få flytta och använda ledningarna fordras tillstånd enligt ellagen, s.k. koncession. Koncessionsansökan beskrivs vidare i avsnitt För alla ledningsåtgärderna utom en kommer ny koncession att krävas. För ledningen UL1S4-5 från Storfinnsforsen bedöms åtgärden rymmas inom befintlig koncession. Det här dokumentet utgör underlag för samråd inför koncessionsansökan enligt ellagen för ledningsåtgärder i Grundfors och behandlar justeringen av sträckan för kraftledningarna för att ansluta till den nya stationen. Detta underlag beskriver ledningsåtgärderna som Svenska kraftnät avser att genomföra. Figur 1 visar en geografisk översikt och figur 2 ger en detaljerad översikt över det aktuella området med befintligt och nytt stationsområde med markerade nydragningar av ledningar och nya stolpar.

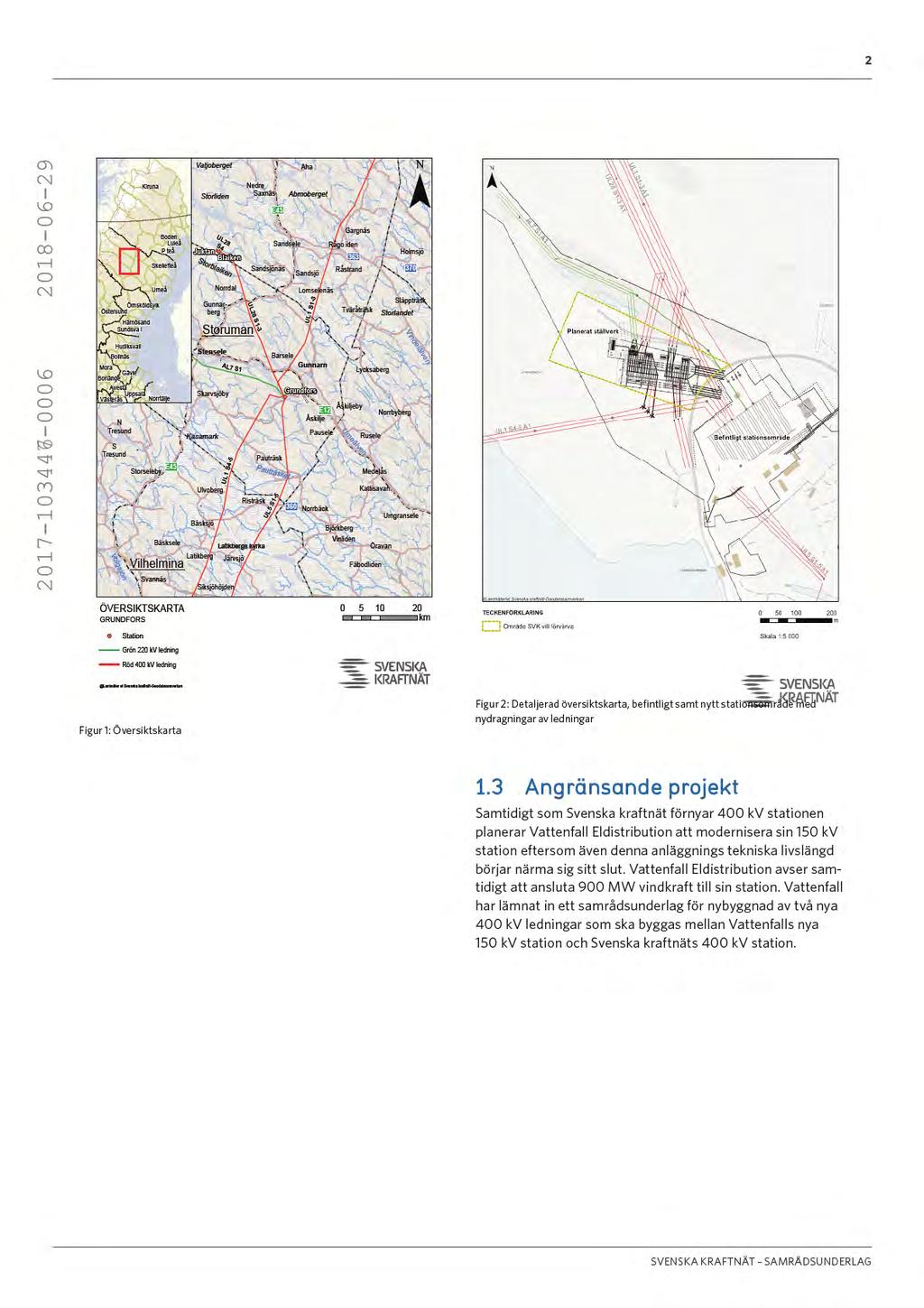

5

6 3 Figur 3: Ritning över Svenska kraftnäts nya station samt Vattenfall Eldistributions anläggning sydost om ny anläggning. Mellan de aktuella stationerna finns även dagens station utmarkerad. 1.4 Avgränsning Samrådsunderlaget har avgränsats till de tekniska lösningar som kan bli aktuella, de olika geografiska områden som har studerats och de miljöaspekter som är mest väsentliga med hänsyn till de planerade åtgärderna Avgränsning av miljöaspekter Samrådsunderlaget har begränsats till att behandla valda aspekter som projektet förväntas påverka. Dessa aspekter är: - Landskapsbild - Naturmiljö - Kulturmiljö - Naturresurser - Vatten I samrådsunderlaget beskrivs nuvarande förhållanden för ovanstående aspekter samt de övergripande konsekvenserna för dessa. Förväntade konsekvenser under byggskedet beskrivs också. Övriga miljöaspekter (bebyggelse och boendemiljö, energi och klimat, buller, barriäreffekter samt föroreningar till luft, mark) bedöms inte påverkas och behandlas inte i detta dokument Geografisk avgränsning Svenska kraftnäts 400 kv station vid Grundfors samt aktuella ledningsstolpar ligger i Storumans kommun, Västerbottens län. De berörda ledningsstolparna kommer att vara belägna inom fastigheten Storuman Grundfors 1:104, nordväst om nuvarande anläggning. De till stationen närmast anslutande ledningarna går idag på. Se figur 4 för geografiskt avgränsat område. De nya ledningarnas och stolparnas placering är av naturliga skäl beroende av var den nya transformatorstationen placeras. Svenska kraftnät har genomfört en förstudie för att utreda hur förnyelsen av transformatorstationen Grundfors är möjlig. Att förnya stationen inom befintlig anläggning har avfärdats med hänsyn till byggbarhet och driftsäkerhet under byggskedet. Alternativa platser har därför studerats i närområdet vilket närmare beskrivs i anmälan om 12:6 samråd för anläggande av ny stamnätsstation som tidigare inkommit till länsstyrelsen Västerbotten (dnr ). Den geografiska avgränsningen för justering av anslutande ledningar är kopplade till det för den nya stationen valda lokaliseringsalternativet. Tre av de nya ledningsstolparna kommer att placeras norr om den nya stationen och sportstugevägen, väst om motionsspåret, ytterligare två blir placerade söder om den nya stationen, se figur 2. Figur 4: Översiktskarta, markerat område utgör avgränsning för miljöbedömningar Planförhållanden Aktuellt område berör inte någon detaljplan. Storumans kommuns översiktsplan antogs Planerad åtgärd överensstämmer med aktuell översiktsplan. 1.5 Tidplan En förutsättning för att projektet ska hålla tidplanen (Tabell 1) är att alla nödvändiga beslut och tillstånd fattas och erhålls som krävs för att förnya transformatorstationen UT13 Grundfors med anslutande ledningar. För att kunna slutföra rivningen av den gamla stationen och utbytet av stolpe för 400 kv ledningenul5 S1-5 krävs också att Vattenfall Eldistribution erhållit tillstånd för att bygga sin nya 150 kv station NT30 med anslutande ledningar.

7

8 5 2. PLANERADE ÅTGÄRDER De aktuella ledningsåtgärderna planeras för att ansluta befintliga ledningar till förnyad 400 kv station Grundfors. När den nya stationen byggts krävs ett antal mindre ledningsåtgärder vilka innebär att nya kraftledningsstolpar byggs för att vinkla om och ansluta de fem befintliga ledningarna till den nya stationen. Figur 5 visar förslag på den planerade åtgärden med markerade befintliga och nya stolplägen för de aktuella ledningarna. Figuren ligger även som bilaga 4. Bedömningen är att intrånget blir mindre om Sportstugevägen flyttas i stället för att ledningsstolpar placeras närmast vattendraget eftersom de kräver djupare schakt och grundläggning vilket kan påverka vattendraget. Arbetsområdet för vägen kommer mycket nära bäcken vilket kan medföra anmälan/tillstånd för vattenverksamhet. Försiktighet krävs i byggskedet för att inte vattendraget ska riskera att skadas eller utsättass för grumling. Slutlig placering av stolpar och justering av Sportstugevägens läge utreds vidare i projekteringsskedet. Vidare rivs de befintliga stolpar för ledningarna AL7 S1, UL28 S1-3, UL1 S1-3 och UL1 S4-5 som tas ur bruk. Se bilaga 4. De nya ledningarna kommer att behöva jordas. Jordning innebär att en elektriskt ledande förbindning angörs mellan anläggningsdelen och omgivande mark. Ledningar på stamnätsnivå har även en längsgående jordlina som läggs på ca 60 cm djup längs hela ledningens längd. Jordning av ledningen är extra viktig i närhet av station och krävs för att anläggningen ska vara säker. Ledningarnas ändstolpar kommer här anslutas till den nya stationens marklinenät. Därefter ska ledningarnas jordning utföras enligt Svenska kraftnäts tekniska riktlinje TR Figur 5: Karta över aktuella och nya linjedragningar med stolpnummer 220 kv ledningen AL7 S1 är en ledning norrifrån som inte kommer att ha tillräcklig fri höjd över Sportstugevägen. Vägens läge behöver justeras för att klara passage av höga fordon. Omfattningen av detta styrs dels av ställverksplanens placering och höjdsättning, utplaceringen av nya ändstolpar för 220 kv ledning AL7 S1, 400 kv ledning UL28 S1-3 och 400 kv ledning UL1 S1-3 samt myrmarken och bäckens läge. Delar av den nya vägen kan komma att hamna på mark med hög grundvattennivå vilket innebär att en grundvattensänkning kan komma att behövas. Åtgärder som är att hänföra till vattenverksamhet kommer särskilt prövas i enlighet med 11 kap. miljöbalken och redogörs inte närmare för här. Flytt av Sportstugevägen norrut medför att avståndet från vägen till bäcken blir ca 10 meter. Detta medför inget direkt intrång i bäckfåran eller den öppna vattenspegeln. Fig. 6 och 7 visar skisser på tänkbara stolptyper. Figur 6: Stolptyp ostagad vinkelstolpe som används för skarpare vinklar s.k. Stubbe.

9 6 Figur 7: Illustration av stolptyperna HV3 standardändstolpe, BV2 standardändstolpe och BV4 vinkelstolpe.

10 7 3. TILLSTÅNDSPROCESS 3.1 Koncessionsansökan En elektrisk starkströmsledning får enligt 2 kap. 1 ellagen (1997:857) inte byggas eller användas utan tillstånd s.k. koncession som ges av regeringen. Det är endast ledningar och inte stationer som omfattas av koncessionskravet. Föreslagen lokalisering av 400 kv stationen innebär att ny koncession kommer att behöva sökas för samtliga anslutande ledningar, utom 400 kv ledningen UL1 S4-5. En miljökonsekvensbeskrivning (MKB) tillhör ansökan om nätkoncession. MKB ska beskriva de direkta och indirekta effekter som de planerade ledningsåtgärderna kan medföra på människor, djur, växter, mark, vatten, luft, klimat, landskap, och kulturmiljö, men även på hushållning med mark, vatten och den fysiska miljön i övrigt, dels på annan hushållning med material, råvaror och energi. När ansökan inkommit inhämtar prövningsmyndigheten yttranden från länsstyrelse, kommun, fastighetsägare och andra som kan beröras av ansökan. Slutligen avgörs om koncession för ledningsåtgärderna medges eller inte Gällande tillstånd för befintliga ledningar De aktuella ledningarna består av 220 kv ledning AL7 S1, 400 kv ledning UL28 S1-3, 400 kv ledning UL1 S1-3, vilka sträcks ansluter stationen norrifrån, 400 kv ledning UL1 S4-5 som kommer sydväst ifrån samt 400 kv ledning UL5 S1-5 med sträckningen sydost. Se figur kv ledning AL7 S1 och 400 kv ledning UL28 S1-3 har tillsvidarekoncession. För 400 kv ledning UL1 S1-3 och 400 kv ledning UL1 S4-5 har koncessionen löpt ut 2008 och ny ansökan har skickats in. Den är för behandling hos EI. För 400 kv ledning UL5 S1-5 gick koncessionen ut 1997 och ärendet ligger hos EI. För samtliga dessa ledningar utom 400 kv ledning UL1 S4-5 kommer det sannolikt att krävas nya koncessioner eftersom förändringarna av befintliga ledningssträckningar bedöms vara större än att de kan inrymmas inom befintlig koncession. 400 kv ledning UL1 S4-5 är närmast belägen den planerade 400 kv stationen Grundfors. Ledningen planeras att ansluta nya 400 kv stationen via stolpe ST0774A (Se bilaga 4) Spannet blir ca 80 m lång från mittfas till mittstolpraden inom 400 kv stationen, avståndet mellan mittfas och staket är ca 30 m. Svenska kraftnäts bedömning är att anslutningen ryms inom befintlig koncession. 3.2 Samråd Eftersom detta projekt har en begränsad omfattning är Svenska kraftnäts inriktning att genomföra endast ett samråd och samrådsredogörelsen från det kommer att bifogas ansökan om koncession efter länsstyrelsens beslut om betydande miljöpåverkan. Samråd sker med länsstyrelser, kommuner, berörda myndigheter samt med de som kan antas bli särskilt berörda av verksamheten. Annonsering av samrådet sker i tidningar för att de som inte är direkt berörda bereds möjlighet att lämna synpunkter på förslaget. Efter samrådstiden upprättar Svenska kraftnät en samrådsredogörelse som skickas till berörd länsstyrelse. I redogörelsen redovisas de synpunkter som inkommit tillsammans med Svenska kraftnäts kommentarer. Med stöd av samrådsredogörelsen beslutar länsstyrelsen om den planerade ledningen kan antas medföra betydande miljöpåverkan eller inte. I detta fall sker samråd med en vidare krets redan från början eftersom de alternativa sträckningarna är begränsade. Första steget i en tillståndsprocess är att ta fram ett samrådsunderlag som beskriver ledningsåtgärderna. Samrådet ska bland annat beskriva olika lokaliseringsalternativ för åtgärden. Då de aktuella ledningarna redan är befintliga i området och marken därmed redan exploaterad har alternativa placeringar eller sträckningar (lokaliseringar) av ledningsstolpar inte utretts. Den valda linjen bedöms ge kortast möjliga sträckning och därmed också minst påverkan på området. Aktuella ledningsåtgärder är kopplade till det valda lokaliseringsalternativet för stationen, se anmälan om 12:6 underlag (dnr: ). 3.3 Markåtkomst Eftersom placeringen för ledningsstolparna ligger utanför det markområde som Svenska kraftnät avser att förvärva för byggnation av den nya stationen kommer för samtliga ledningar en ansökan om ledningsrätt att inges till lantmäteriet. I samband med förvärv av mark för stationen har ersättningen för det tillkommande ledningsintrånget på fastigheten Grundfors 1:104 redan avtalats.

11 8 4. PLANERINGSFÖRUTSÄTTNINGAR Arbetsprocessen för detta samrådsunderlag har följt följande steg: Genomgång av befintligt underlagsmaterial - GIS-underlag från länsstyrelsen, Riksantikvarieämbetet, FMIS Fornsök samt Skogsstyrelsens Skogens pärlor - Kontakt med Storumans kommun Översiktligt fältbesök Översiktlig bedömning av den miljöpåverkan ledningen medför. Påverkan bedöms i en sex-gradig skala enligt Svenska kraftnäts bedömningsgrunder. Skalan går från obetydliga till mycket stora konsekvenser. Inom det påverkade utbredningsområdet har även en naturinventering enligt Svensk Standard (SS ) samt en kulturmiljöinventering genomförts. Resultaten från dessa har ingått som underlag för bedömningarna tillsammans med tekniska bedömningar.

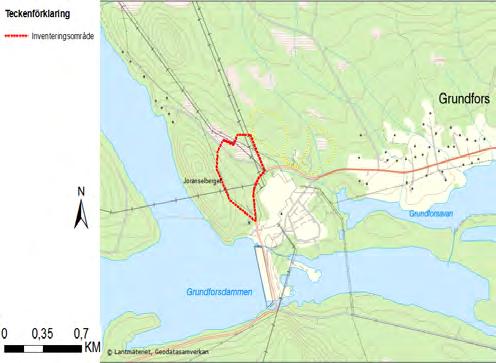

12 9 5. FÖRUTSEDDA KULTUR- OCH MILJÖKONSEKVENSER De planerade ledningsåtgärderna kommer vara belägna på östra sidan om sluttningen av Joranselberget. Området ligger i en kuperad terräng med små- och storblockig och sandig morän. Stationsområdets östra del är relativt plant för att mot väster övergå i mycket brant lutning. Området där de nya ledningsstolparna ska anläggas är tidigare exploaterad med befintliga kraftledningar, stolpfundament och kraftledningsgator och består i övrigt av yngre skogsbestånd med främst tall och björk. Efter granskning av Länsstyrelsens regionala underlagsmaterial och Riksantikvarieämbetets, FMIS Fornsök samt Skogsstyrelsens Skogens pärlor framkommer det att det inte finns några utpekade natur- eller kulturvärden på det berörda området. De nya stolparna ligger inte nära något Natura 2000-område. Det finns inte heller några andra riksintressen i närheten av det berörda området. En övergripande natur- och kulturvärdesinventering har genomförts, se bif. bilaga 1 och 2. I naturvärdesinventeringen har områden avgränsats och redovisats som naturvärdesobjekt med en bedömning av naturvärdesklass. Naturvärdesklass tas fram enligt en fyrgradig skala baserat på bedömningsgrunderna art och biotop. Högsta naturvärdet i klassificeringen för den svenska standarden är 1. Inga sådana naturvärdesobjekt finns inom aktuellt område. I avsnitt 5.1 redogörs för påverkan på landskapsbilden och sedan de nya ledningsstolparna var för sig kopplat till de områden som vid inventeringen identifierades som särskilt viktiga. Effekter, konsekvenser och skyddsåtgärder lyfts fram. Figur 8: Inventeringskarta av kultur- och miljöintressen inom området.

13 Landskapsbild Delar av det område som kommer att tas i anspråk för de nya stolparna ingår i ett redan för befintliga ledningar påverkat område. Området är redan exploaterat i fråga om stolplägen och ledningar. Även ledningsgator finns idag på området och ingen eller lite skog behöver avverkas. Landskapsbilden bedöms därför inte påverkas negativt i och med anläggandet av de nya ledningsstolparna. Ledningar och stolpar kan bli synliga från den väg som idag går till det lilla bostadsområdet just nordväst om Joranselberget. Från vägen är redan idag den befintliga stationen och ledningar påtagligt exponerad varför denna ytterligare landsskapsbildspåverkan får anses vara relativt låg. Ledningar och stolpar kommer inte att vara synliga från Umeälven eftersom Joranselberget avskiljer området från älven och därmed förändras inte landskapsbilden från vattnet. 5.2 AL7 S1 Ajaure 220 kv Ledningen bryts upp ca: 20 meter väster om nuvarande stolpe och vinklas med hjälp av en ny vinkelstolpe in till en ny ändstolpe och vidare till det nya ställverket. Marken vid platsen är mycket blöt och grundläggningen kan därmed bli komplicerad och dyr. Vinkeln som uppstår är i storleksordningen 60 grader. Stolpen närmast stationen kan eventuellt komma i konflikt med Sportstugevägen och kommer att utredas vidare, se figur 2. Nulägesbeskrivning Denna ledning rör sig i ett våtmarksområde och över en myrgöl, ett litet småvatten med omgivande myrmarker. Se område 1 i bilaga 3, miljöintressen. Gölen har ett klart vatten med plan botten med platta stenar och mineraljord. Vattenvegetationen består av lite vass. Omgivningen består av typisk myrvegetation som dvärgbjörk, pors, rosling och ett bottenskikt av vitmossa. Enligt genomförd naturvärdesinventering bedöms gölen ha naturvärdesklass 4 enligt NVIstandard med motiveringen att det finns ett visst biotopvärde och ett obetydligt artvärde. Det pågår ett naturvårdsprojekt längs Umeälven med deltagare ifrån kraftverksägare, myndigheter, naturvårdsorganisationer och lokala krafter i syfte att minska de negativa effekterna som kraftverken har på ekosystemet. Arbetet sker enligt Ramdirektivet för vatten. En av de förslagna åtgärderna är att bygga ett omlöp för fiskvandring i närheten av det område där nya stolplägen planeras. I arbetsmaterialet föreslås en skyddszon för på ca 25 meter till omlöpet. Skyddszonen intill fisklöpet är framförallt till för att skydda fisken för predatorer. De 25 meter är en rekommendation men det kan räcka med 10 meter om det finns skyddande vegetation enligt telefonkontakt med länsstyrelsen. Effekter och konsekvenser Åtgärden medför inte något intrång i myrgölens vattenspegel utan fundamentet vrids på dess nuvarande plats för att kunna leda ledningen söderut mot den nya stationen i ett spann. En ändstolpe placeras i direkt anslutning till nuvarande sträckning av Sportstugevägen. Sportstugevägen ska flyttas norrut för att ge plats åt tre ändstolpar intill den nya stationen. Föreslagna skyddsåtgärder är att försiktighet vid schaktning bör råda i byggskedet för att undvika grumling och att inte förororeningar når myrgölen. Med de föreslagna skyddsåtgärderna bedöms intrånget medföra en liten negativ påverkan. Våtmarken riskerar att påverkas under byggnadsskedet av de nya ledningsstolparna. Som skyddsåtgärd bör därför marktransport inom våtmarksområdet främst ske på tjälad och snötäckt mark för att på så vis undvika markskador. För att säkerställa att systemets jordtagningsresistans inte försämras anordnas extra jordtag i myren. Detta innebär att dubbla markledare placeras i de norrgående ledningsgatorna som passerar myren. Jordtagen antas påverka området främst i byggnadsfasen. Jordlinedragningen bör anpassas så att intrång i bäcken undviks. Anmälan/tillstånd för vattenverksamhet kan komma att behövas om intrång sker inom vattenområdet för bäck och eller våtmark. Figur 9 Foto på område 1 myrgöl. 5.3 UL28 S1-3 Blaiken 400 kv Ledningen bryts upp ca 30 meter norr om befintlig stolpe. Linjebrytningsvinkeln är ca 40 grader, vilket medför att en stolpe med avspänning fordras. Därefter ansluter ledningen till det nya ställverket via en ny ändstolpe. Ändstolpen kommer i konflikt med Sportstugevägen norr om stationen. På grund av detta måste vägen läggas om. Nulägesbeskrivning Inom utredningsområdet finns spridda exemplar av arten revlummer som är fridlyst och finns upptagen i artskyddsförordningen 8. Artskyddsförordningen har som syfte att skydda artpopulationer. Ingen dispens från artskyddsförordningen är nödvändig efter avstämning med länsstyrelsen under förutsättning att massorna inte transporteras bort utan används i projektet. Norr om Sportstugevägen rinner ett mindre vattendrag med naturligt meandrande flöde genom skog och myrmark, se område 2 i bilaga 3 miljöintressen. Vattendraget är

14 11 forsande med stenar och död ved. Området klassas som preliminär naturvärdesklass 3 med ett obetydligt artvärde och ett påtagligt biotopvärde då rinnande vatten bidrar till att skapa variation i landskapet. Uppgifter om vattenkvalitet, morfologi och artförekomst saknas vilket medför att naturvärdesklassen bedöms som preliminär. De nya ledningarna passerar över en våtmark. Ingen ny ledningsstolpe kommer att placeras inom våtmarken, men denna kan ändå komma att påverkas av marktransporter under byggnadsskedet. Effekter och konsekvenser Effekten av föreslagen och planerad åtgärd kan medföra att enstaka exemplar av arten revlummer påverkas vid schaktningsarbeten. Detta bedöms dock inte medföra någon stor risk att populationens fortlevnad äventyras i området. Föreslagen skyddsåtgärd är att ta tillvara de avbaningsmassor som uppstår vid byggnation av Sportstugevägen för att återanvända i vägslänter. Om massorna återanvänds finns möjligheten att rötter finns kvar i området och kan återetablera sig. Den planerade flytten av Sportstugevägen medför att avståndet till bäcken blir ca 10 meter. Det minskade avståndet innebär inte något direkt intrång i bäckfåran eller den öppna vattenspegel men arbetsområdet för vägen kommer mycket nära bäcken. Försiktighetsmått ska tas i byggskedet så att inte vattendraget skadas eller utsätts för grumling. Delar av den nya vägen kan komma att hamna på mark med hög grundvattennivå. Våtmarken riskerar att påverkas under byggnadsskedet av de nya ledningsstolparna, genom marktransporter av material. Jordlinedragningen kommer att korsa våtmarksområdet och bäcken vilket kan medföra att vattendraget grumlas något i byggskedet. Som skyddsåtgärd bör därför marktransport inom våtmarksområdet främst ske på tjälad och snötäckt mark för att på så vis undvika markskador. Anmälan/tillstånd för vattenverksamhet kommer att behövas för intrång inom vattenområdet för bäck och eller våtmark. Figur 10: Foto på bäcken 5.4 UL1 S1-3 Porjusberget 400 kv Ledningen bryts upp och vinklas om. På grund av vinkelns storlek, grader, föreslås en stolpe av typ Stubbe, se figur 6. Ungefär 15 meter norr om befintlig stolpe finns rester från en gammal ledning som måste avlägsnas innan arbetena med den nya stolpen påbörjas. Alternativt placeras den nya stolpen så att fundamenten kan påbörjas före avlägsnandet av gamla stolpdelar. De gamla stolpdelarna utgörs av fundament och bottendelar, vilka sticker upp ca: 0,5-1 m över mark. Därefter ansluter ledningen till det nya ställverket via en ny ändstolpe. Ändstolpen kommer i konflikt med Sportstugevägen norr om ställverket. På grund av detta måste vägens läge justeras. Nulägesbeskrivning Likt 400 kv ledning UL28 S1-3 passerar ledningsdragningen över våtmarken och vattendraget (område 2, se bilaga 3). Även här uppstår konflikt med sportstugevägen som kräver flytt av vägen något norrut. Inte heller här kommer någon ny ledningsstolpe att placeras i våtmarken utan den eventuella

15 12 påverkan sker under byggnadsskedet. Strax nordöst om den nya ledningsstolpen passerar ett motionsspår. Effekter och konsekvenser Effekter och konsekvenser för bäcken samt våtmarken är desamma som för 400 kv ledning UL28 S1-3, se tidigare avsnitt Risk för mindre påverkan på områdena finns under byggnadsfasen men förväntas inte att bli kvarstående om skyddsåtgärder och försiktighetsmått följs. Anmälan/tillstånd för vattenverksamhet kommer att behövas för intrång inom vattenområdet för bäck och eller våtmark. Motionsspåret eller dess användare bedöms ej påverkas av den nya ledningsstolpen. 5.5 UL1 S4-5 Storfinnforsen 400 kv Ledningen bryts upp och vinklas in i ställverket direkt med en ostagad vinkelavspänning. Stolpen föreslås vara en Stubbe, alternativt trebent ändstolpe. Nulägesbeskrivning Den nya ledningsdragningen och ledningsstolpen kommer till stationen sydväst ifrån och passerar där inga känsliga områden eller vattendrag. En huggorm påträffades vid fältbesök. Denna art är fridlyst enligt artskyddsförordningen. Ormar förekommer i hela landet förutom på kalfjället och söker sig till solexponerade platser. De övervintrar i hålor i marken, rösen och rishögar. Det är ett redan exploaterat/ påverkat område men det finns ytor med stora stenblock för solexponering och öppen mark som huggormen uppskattar. Effekter och konsekvenser För det storblockiga stenparti som ska sprängas bort och ge plats åt stationen föreslås som skyddsåtgärd att en hög med sten lämnas i slänten ovanför den planerade stationen. Detta för att tillgodose eventuella behov av solig häll och hålrum för huggormen. Om huggorm upptäcks under byggtiden ska den försiktigt avlägsnas från platsen. I övrigt bedöms inte ledningsåtgärderna medföra någon negativ påverkan. 5.6 UL5 S1-5 Ramsele 400 kv Ledningen kommer under byggtiden att vara ansluten till både den gamla och nya stationen. En tillfällig anslutning av ledningen (UL5 S1-5) sker till spannet mellan ny ändstolpe och den nya stationen. Den tillfälliga anslutningen sker med stagade trästolpar med balkregel. Den tillfälliga anslutningen korsar allmän väg 969 och därför kan ytterligare en mellanstolpe i trä behövas för att säkerställa avstånden till mark. När Vattenfall Eldistributions nya station tagits i drift kan UL5 facket i gamla stationen rivas och den permanenta anslutningen mellan nya och befintliga stolpar etableras. Nulägesbeskrivning Det nya stolpläget för 400 kv UL5 S1 kommer att placeras söder om stationen och strax nordost om område 5 på miljöintressekartan, se bilaga 3. Med hjälp av befintligt kartmaterial har ett potentiellt läge för ett eventuellt fångstgropssystem ringats in söder om det planerade stolpläget. Vid fältinventering av detta område var det idag en skrotplats av järnföremål från nutid, se bilaga 3 miljöintressen och figur 11. Det kan dock inte uteslutas att eventuella fångstgropar med tiden fått en annan användning. Något norr om denna skrotdeponi påträffades spåren av en tomt/boplats, modern eller äldre, något sydöst om den planerade stationen. Varken i den historiska kartan från 1902 eller i den senare finns någon fastighet eller hus markerad på platsen. Detta innebär att den skulle kunna utgöra en potentiell fornlämning, varaktigt övergiven från år 1850, enligt den nya kulturmiljölagen. I förlängningen av denna tomt/boplats upptäcktes en trolig hålväg. Figur 11: Del av skrotplats i område 5, söder om den planerade stationen Den planerade verksamheten gör inga intrång i områden viktiga för rennäringen eller den levande skogssamiska kulturen. Den aktuella marken är enligt Sametingets kartor för renskötselns markanvändning inte av stor vikt för samekulturens fortlevnad, varken som riksintresse, strategiskt markområde eller som renens viktiga markområden. Området finns däremot med inom ett större område på Sametingets karta över renens årstidsland (Fig. 12). Vid kulturvärdesinventering på platsen samt vid sökningar i Sametingets kartdatabas finns ingen antydan till att det på platsen skulle finnas viktiga lämningar som berörs av verksamheten. Område 5 söder om ledningsplaceringen består av uppväxande lövskog och rester av trädgårdsväxter som vinbär och hallon. De lövträd som finns är björk, asp och olika sälgarter varav en är ett grovt knippe. Växter som skogsstjärna, skogskovall, gullviva och nävor förekommer samt granlav och revlummer, varav den senare är fridlyst och upptagen i artskyddsförordningen. I området öster om tomten påträffades vid fältbesök många rester av verksamhet som tunnor och

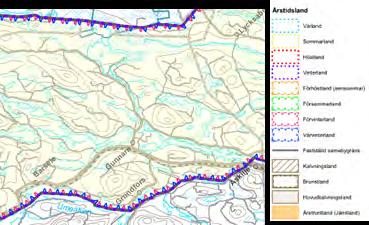

16 13 vajrar samt bildelar. Platsen bedöms som naturvärdesklass 4 med ett obetydligt artvärde och ett visst biotopvärde med döda stående träd, lövträd, sälg och en del blommor i olika skikt. Det finns några spridda exemplar av revlummer inom område 5. Område 5 ligger i närområdet för det nya stolpläget för ny ledningsanslutning. Figur 12: Karta från Sametinget över renens årstidsland. Grundfors markerat som höst- och vinterland. Effekter och konsekvenser Då de kulturhistoriska lämningarna inte är helt klarlagda bör skyddsåtgärder vidtas för att hindra att området skadas. Föreslagen skyddsåtgärd är att hänsyn tas till den ev. boplatsen och hålvägen under byggskedet samt att området inte bör täckas med massor i byggskedet. Vid anläggningsförfarandet bör ett säkerhetsavstånd tas till området i samråd med kultursakkunnig. Om något fynd påträffas under arbetet ska arbetet omedelbart avbrytas och länsstyrelsen omgående kontaktas. Säkerhetsavståndet fungerar även som skyddsåtgärd för de skyddsvärda växter som finns inom området. Bedömningen är därmed att området inte påverkas negativt. Figur 13: Foto från område 5.

17 14 6. GENERELL HÄNSYN OCH GENERELLA SKYDDSÅTGÄRDER 6.1 Allmänt Svenska kraftnäts miljökrav i bygg- och anläggningsentreprenader samt underhållsentreprenader (TR 13-01, se gäller för hela anläggningsprojektet. Detta omfattar miljökrav avseende bland annat inköp av material och utrustning, avverkning, upplagsplatser samt avfalls- och kemikaliehantering. 6.2 Åtgärder för att ytterligare minimera effekterna på naturmiljön Justering av Sportstugevägens läge planeras i samband med anläggande av ändstolparna vilket medför att onödigt djupa schakt undviks i anslutning till bäcken. Inget direkt intrång planeras i vattenspegeln förutom jordledningsdragning och försiktighetsåtgärder bör vidtas i byggskedet för att undvika skada. Detta kommer att redogöras närmare i ansökan om ledningskoncession. Delar av den befintliga Sportstugevägen kan eventuellt sparas för att utgöra en naturlig skyddsbarriär till våtmarksområdet. Entreprenören ansvarar enligt Svenska kraftnäts miljökrav för att allt farligt avfall som uppstår i samband med det aktuella arbetet omhändertas (TR 13-01). Magnetfälten bedöms vara låga utanför stationsområdet och de planerade ledningsåtgärderna leder inte till att Svenska kraftnäts magnetfältspolicy inte hålls.

18 15 7 SAMMANFATTANDE BEDÖMNING Området är idag starkt påverkat av ledningar och stationer. Därmed bedöms områdets karaktär vara i stort sett oförändrat efter ledningsåtgärderna. Med de skyddsåtgärder och anpassningar som föreslås bedöms den samlade påverkan bli liten.
