1 EJD K Driftsanvisning S

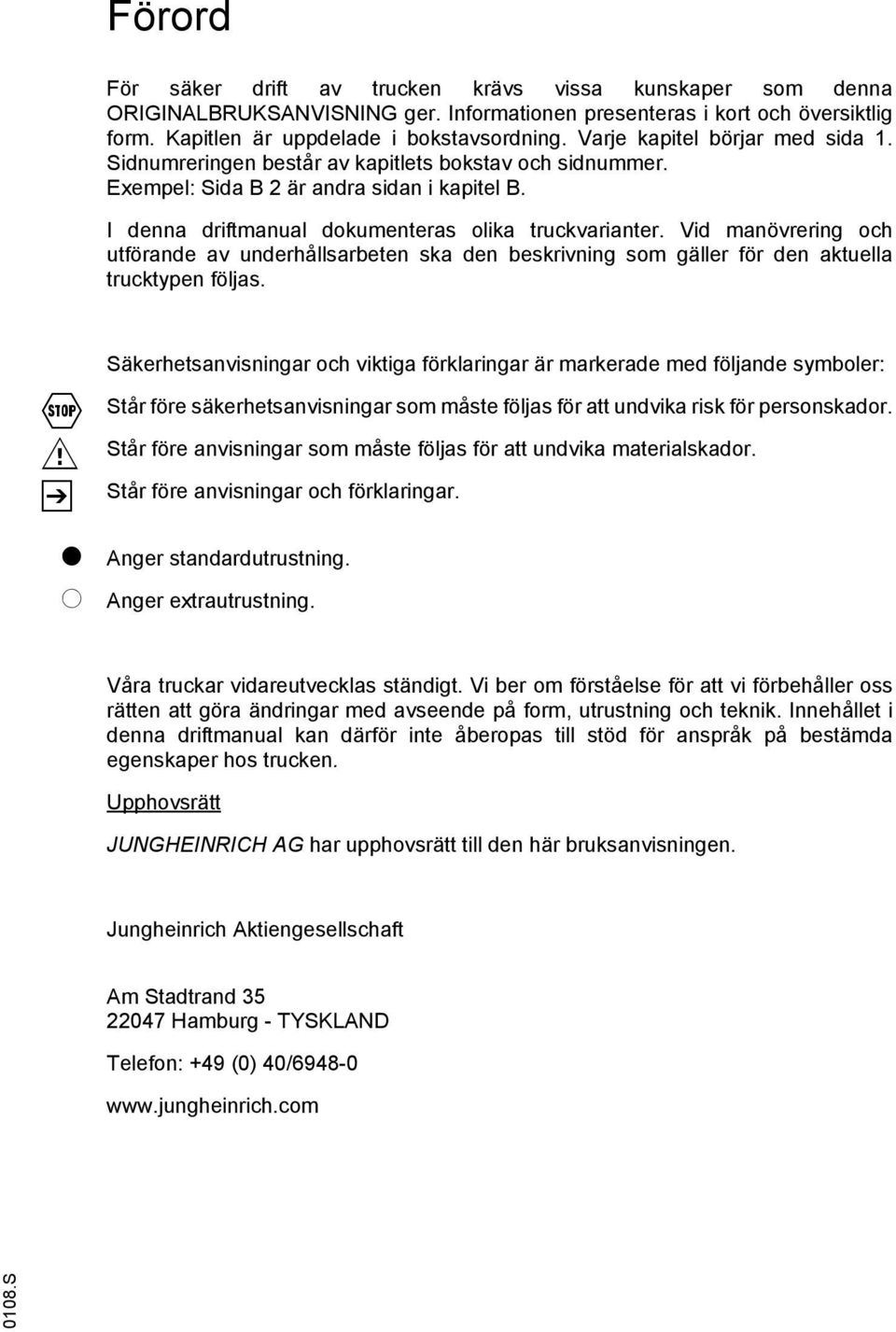

2 Förord För säker drift av trucken krävs vissa kunskaper som denna ORIGINALBRUKSANVISNING ger. Informationen presenteras i kort och översiktlig form. Kapitlen är uppdelade i bokstavsordning. Varje kapitel börjar med sida 1. Sidnumreringen består av kapitlets bokstav och sidnummer. Exempel: Sida B 2 är andra sidan i kapitel B. I denna driftmanual dokumenteras olika truckvarianter. Vid manövrering och utförande av underhållsarbeten ska den beskrivning som gäller för den aktuella trucktypen följas. F M Z t o Säkerhetsanvisningar och viktiga förklaringar är markerade med följande symboler: Står före säkerhetsanvisningar som måste följas för att undvika risk för personskador. Står före anvisningar som måste följas för att undvika materialskador. Står före anvisningar och förklaringar. Anger standardutrustning. Anger extrautrustning. Våra truckar vidareutvecklas ständigt. Vi ber om förståelse för att vi förbehåller oss rätten att göra ändringar med avseende på form, utrustning och teknik. Innehållet i denna driftmanual kan därför inte åberopas till stöd för anspråk på bestämda egenskaper hos trucken. Upphovsrätt JUNGHEINRICH AG har upphovsrätt till den här bruksanvisningen. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - TYSKLAND Telefon: +49 (0) 40/ S

3 0108.S

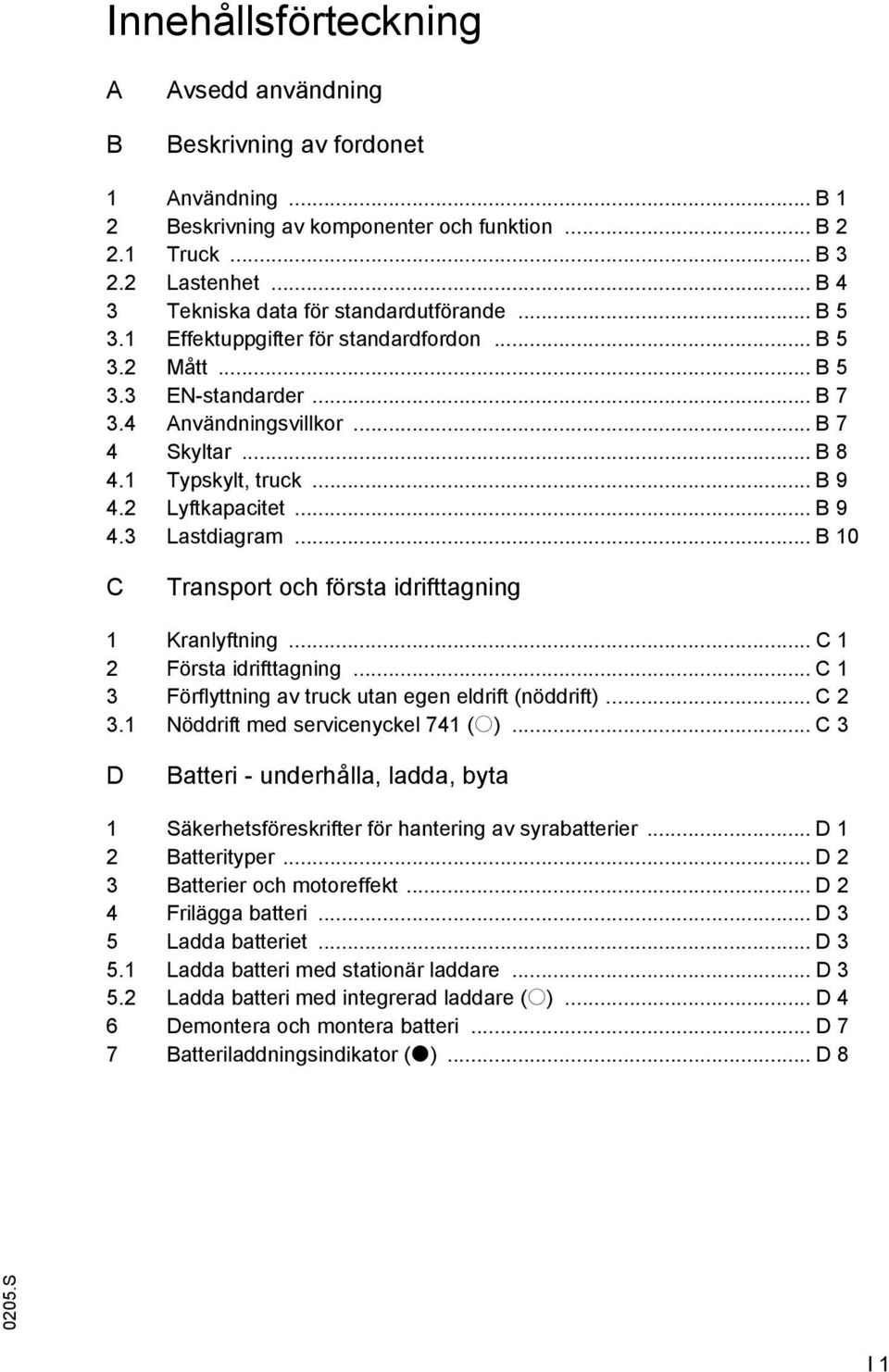

4 Innehållsförteckning A B Avsedd användning Beskrivning av fordonet 1 Användning... B 1 2 Beskrivning av komponenter och funktion... B Truck... B Lastenhet... B 4 3 Tekniska data för standardutförande... B Effektuppgifter för standardfordon... B Mått... B EN-standarder... B Användningsvillkor... B 7 4 Skyltar... B Typskylt, truck... B Lyftkapacitet... B Lastdiagram... B 10 C Transport och första idrifttagning 1 Kranlyftning... C 1 2 Första idrifttagning... C 1 3 Förflyttning av truck utan egen eldrift (nöddrift)... C Nöddrift med servicenyckel 741 (o)... C 3 D Batteri - underhålla, ladda, byta 1 Säkerhetsföreskrifter för hantering av syrabatterier... D 1 2 Batterityper... D 2 3 Batterier och motoreffekt... D 2 4 Frilägga batteri... D 3 5 Ladda batteriet... D Ladda batteri med stationär laddare... D Ladda batteri med integrerad laddare (o)... D 4 6 Demontera och montera batteri... D 7 7 Batteriladdningsindikator (t)... D 8 I 1

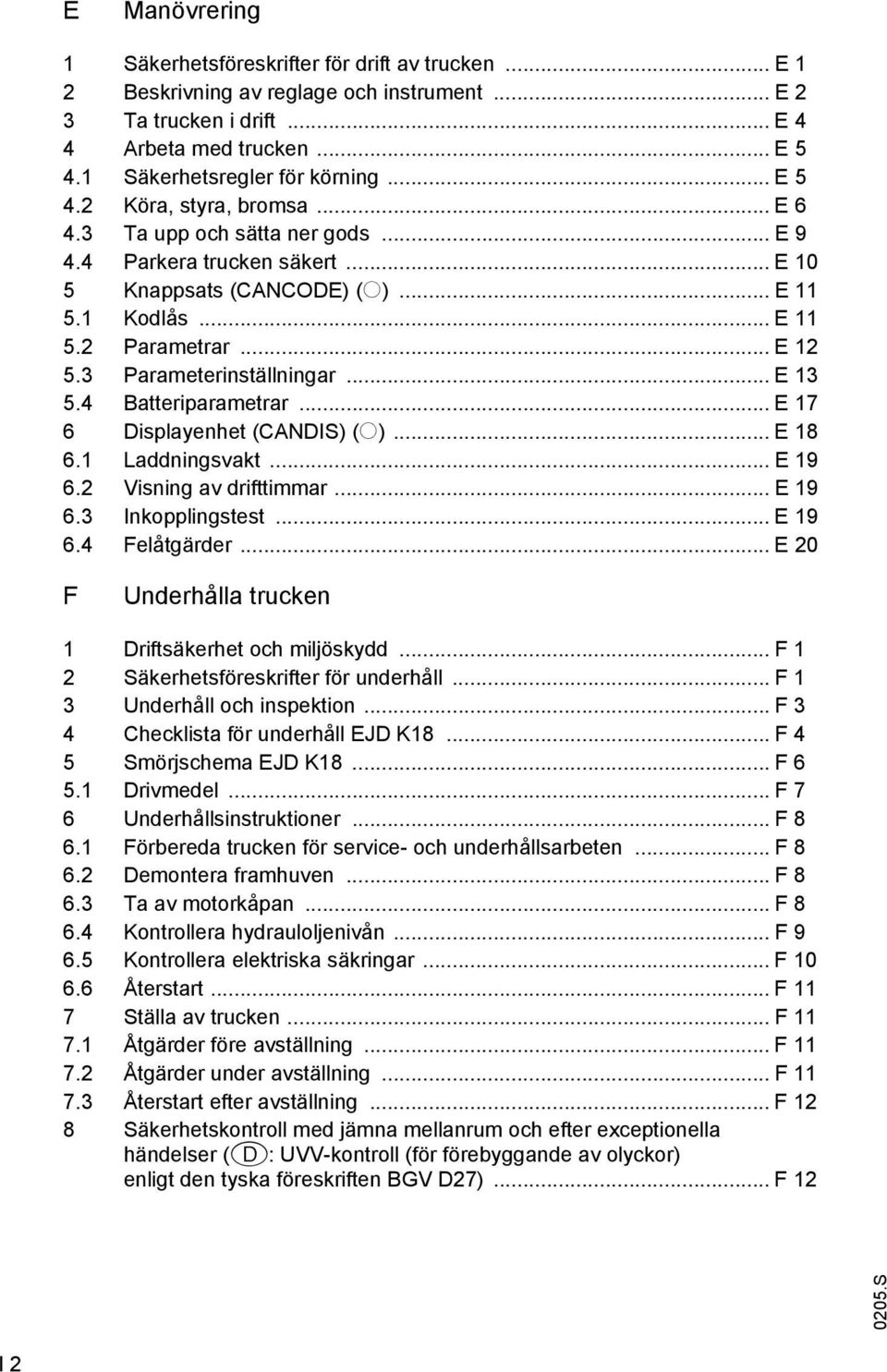

5 E Manövrering 1 Säkerhetsföreskrifter för drift av trucken... E 1 2 Beskrivning av reglage och instrument... E 2 3 Ta trucken i drift... E 4 4 Arbeta med trucken... E Säkerhetsregler för körning... E Köra, styra, bromsa... E Ta upp och sätta ner gods... E Parkera trucken säkert... E 10 5 Knappsats (CANCODE) (o)... E Kodlås... E Parametrar... E Parameterinställningar... E Batteriparametrar... E 17 6 Displayenhet (CANDIS) (o)... E Laddningsvakt... E Visning av drifttimmar... E Inkopplingstest... E Felåtgärder... E 20 F Underhålla trucken 1 Driftsäkerhet och miljöskydd... F 1 2 Säkerhetsföreskrifter för underhåll... F 1 3 Underhåll och inspektion... F 3 4 Checklista för underhåll EJD K18... F 4 5 Smörjschema EJD K18... F Drivmedel... F 7 6 Underhållsinstruktioner... F Förbereda trucken för service- och underhållsarbeten... F Demontera framhuven... F Ta av motorkåpan... F Kontrollera hydrauloljenivån... F Kontrollera elektriska säkringar... F Återstart... F 11 7 Ställa av trucken... F Åtgärder före avställning... F Åtgärder under avställning... F Återstart efter avställning... F 12 8 Säkerhetskontroll med jämna mellanrum och efter exceptionella händelser (D: UVV-kontroll (för förebyggande av olyckor) enligt den tyska föreskriften BGV D27)... F 12 I 2

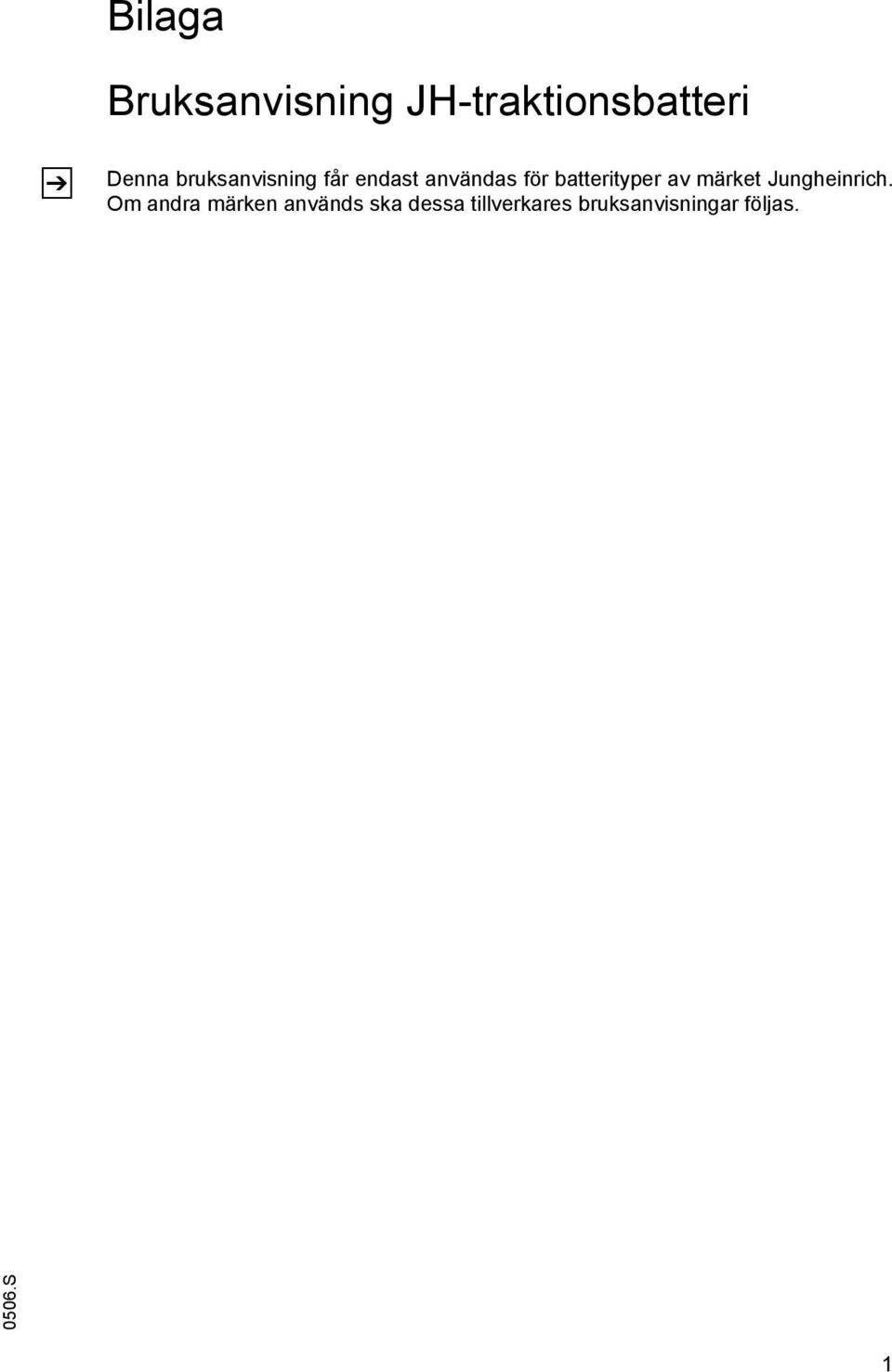

6 Bilaga Bruksanvisning JH-traktionsbatteri Z Denna bruksanvisning får endast användas för batterityper av märket Jungheinrich. Om andra märken används ska dessa tillverkares bruksanvisningar följas S 1

7 S

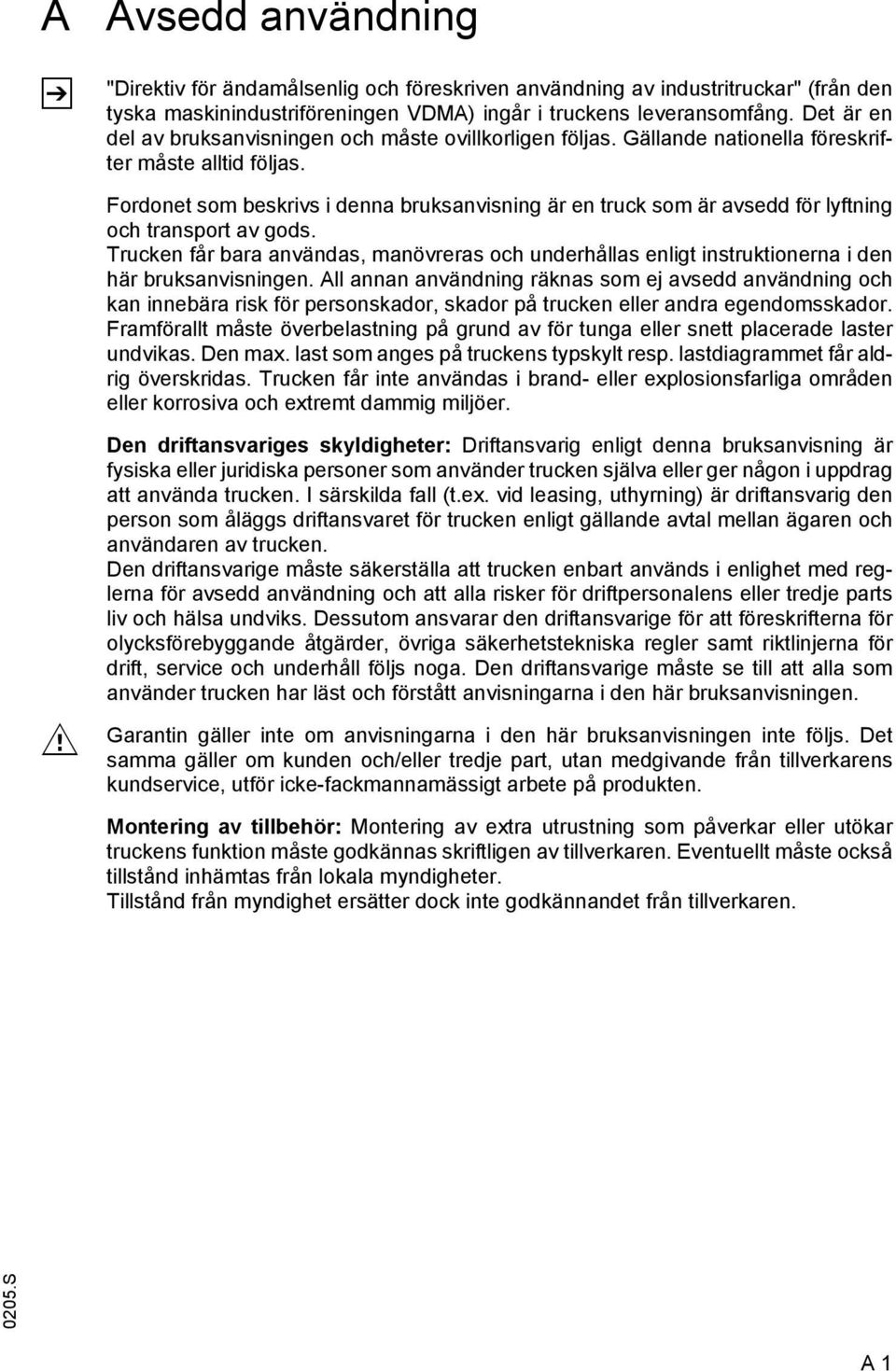

8 A Z Avsedd användning "Direktiv för ändamålsenlig och föreskriven användning av industritruckar" (från den tyska maskinindustriföreningen VDMA) ingår i truckens leveransomfång. Det är en del av bruksanvisningen och måste ovillkorligen följas. Gällande nationella föreskrifter måste alltid följas. Fordonet som beskrivs i denna bruksanvisning är en truck som är avsedd för lyftning och transport av gods. Trucken får bara användas, manövreras och underhållas enligt instruktionerna i den här bruksanvisningen. All annan användning räknas som ej avsedd användning och kan innebära risk för personskador, skador på trucken eller andra egendomsskador. Framförallt måste överbelastning på grund av för tunga eller snett placerade laster undvikas. Den max. last som anges på truckens typskylt resp. lastdiagrammet får aldrig överskridas. Trucken får inte användas i brand- eller explosionsfarliga områden eller korrosiva och extremt dammig miljöer. M Den driftansvariges skyldigheter: Driftansvarig enligt denna bruksanvisning är fysiska eller juridiska personer som använder trucken själva eller ger någon i uppdrag att använda trucken. I särskilda fall (t.ex. vid leasing, uthyrning) är driftansvarig den person som åläggs driftansvaret för trucken enligt gällande avtal mellan ägaren och användaren av trucken. Den driftansvarige måste säkerställa att trucken enbart används i enlighet med reglerna för avsedd användning och att alla risker för driftpersonalens eller tredje parts liv och hälsa undviks. Dessutom ansvarar den driftansvarige för att föreskrifterna för olycksförebyggande åtgärder, övriga säkerhetstekniska regler samt riktlinjerna för drift, service och underhåll följs noga. Den driftansvarige måste se till att alla som använder trucken har läst och förstått anvisningarna i den här bruksanvisningen. Garantin gäller inte om anvisningarna i den här bruksanvisningen inte följs. Det samma gäller om kunden och/eller tredje part, utan medgivande från tillverkarens kundservice, utför icke-fackmannamässigt arbete på produkten. Montering av tillbehör: Montering av extra utrustning som påverkar eller utökar truckens funktion måste godkännas skriftligen av tillverkaren. Eventuellt måste också tillstånd inhämtas från lokala myndigheter. Tillstånd från myndighet ersätter dock inte godkännandet från tillverkaren. A 1

9 A 2

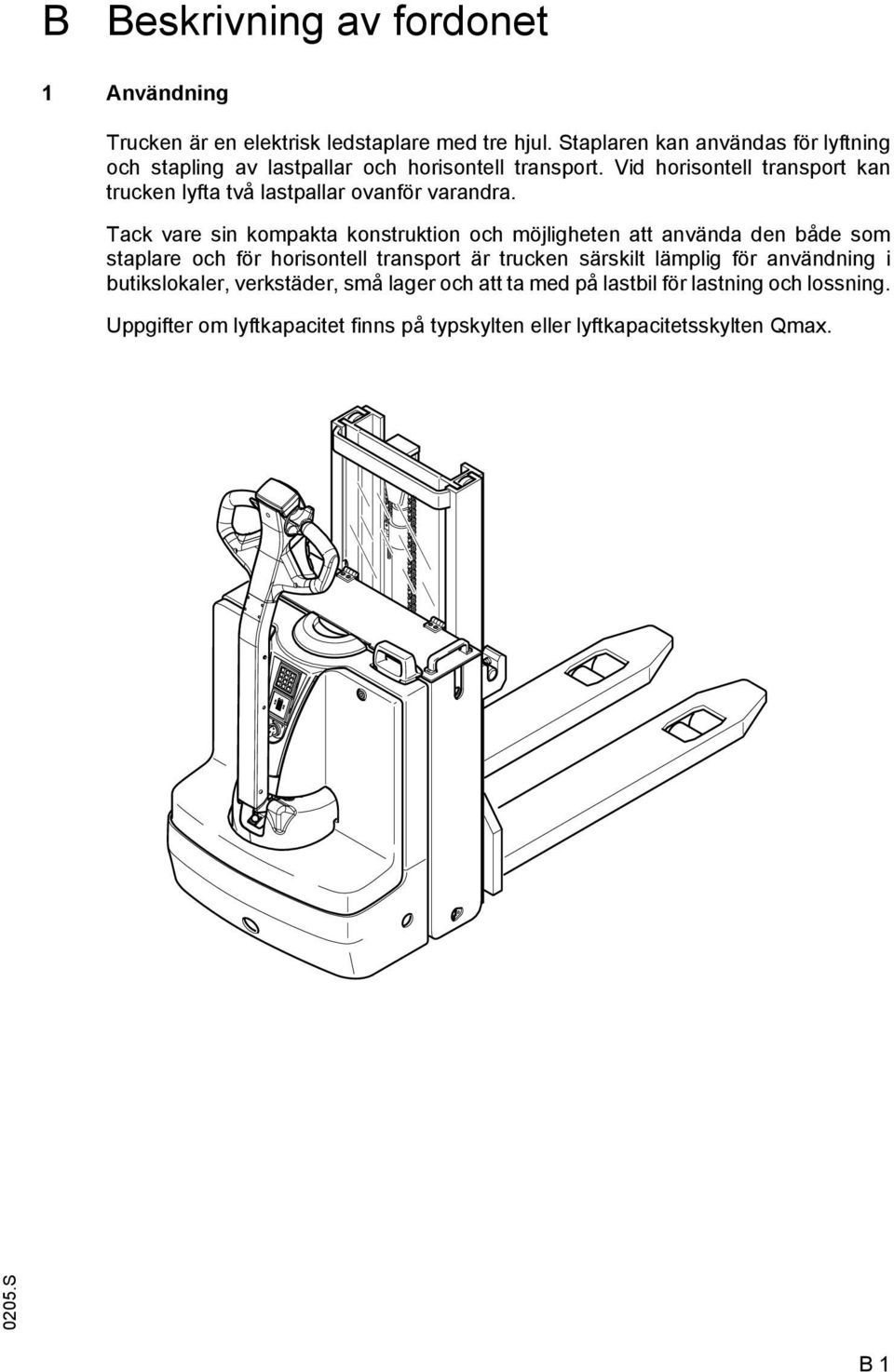

10 B Beskrivning av fordonet 1 Användning Trucken är en elektrisk ledstaplare med tre hjul. Staplaren kan användas för lyftning och stapling av lastpallar och horisontell transport. Vid horisontell transport kan trucken lyfta två lastpallar ovanför varandra. Tack vare sin kompakta konstruktion och möjligheten att använda den både som staplare och för horisontell transport är trucken särskilt lämplig för användning i butikslokaler, verkstäder, små lager och att ta med på lastbil för lastning och lossning. Uppgifter om lyftkapacitet finns på typskylten eller lyftkapacitetsskylten Qmax. B 1

11 2 Beskrivning av komponenter och funktion Pos. Beteckning Pos. Beteckning 1 t Tändningslås 8 t Skyddsglas o Tändningslås 9 t Batterilucka (med ett andra steg för luftning av broms) 2 t Laddningsindikering 10 t Batterikontakt (nödstopp) o Displayenhet (CANDIS) 3 o Knappsats 11 t Lastredskap (CANCODE) 4 o Inbyggd laddare 12 t Framhuv 24 V/30 A (inkl. säkerhetskoppling) 5 t Magbrytare 14 t Stödhjul 6 t Körreglage 15 t Drivhjul 7 t Lyftstativ 16 t Manöverarm t = standardutrustning o = extrautrustning B 2

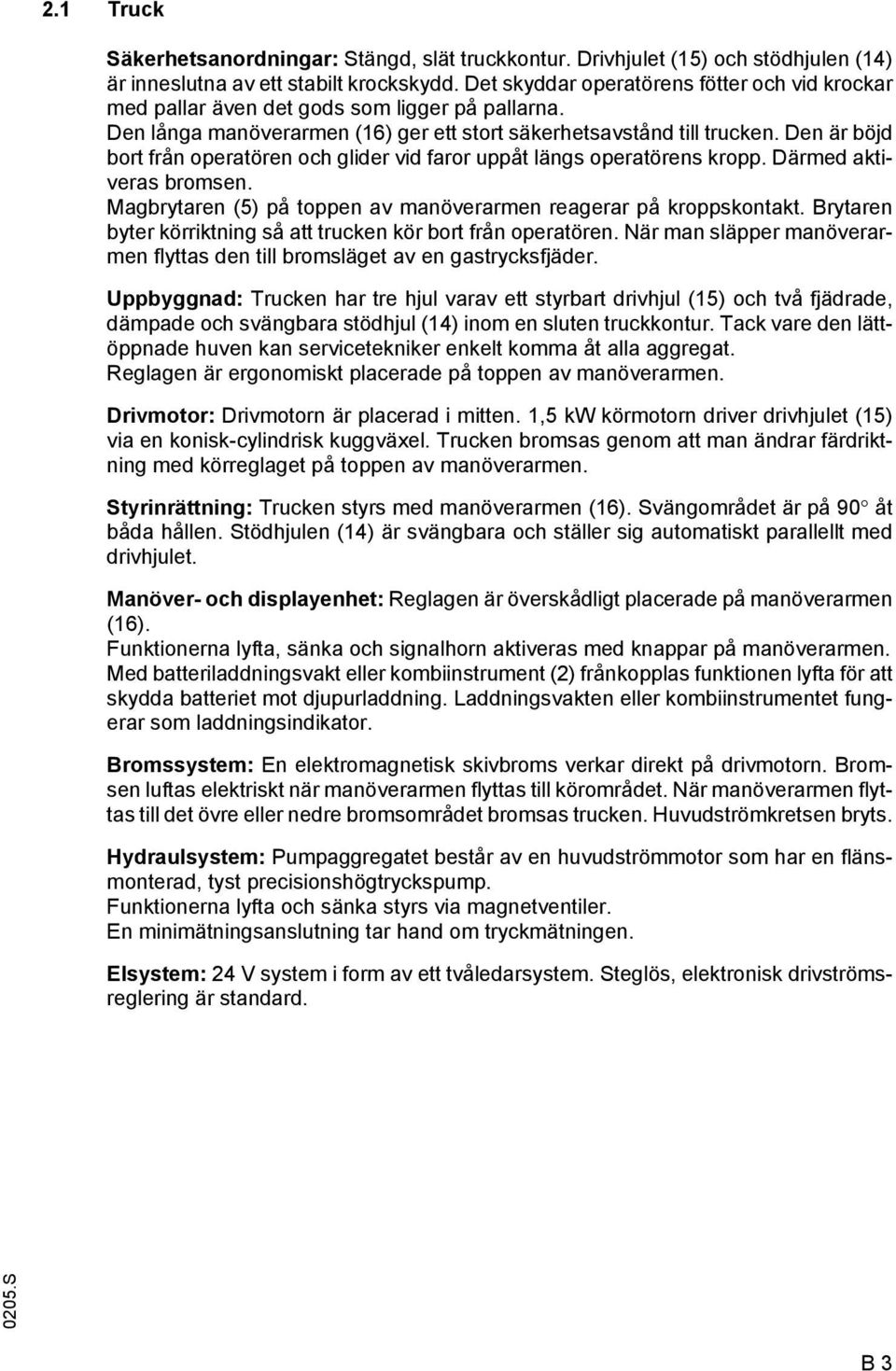

12 2.1 Truck Säkerhetsanordningar: Stängd, slät truckkontur. Drivhjulet (15) och stödhjulen (14) är inneslutna av ett stabilt krockskydd. Det skyddar operatörens fötter och vid krockar med pallar även det gods som ligger på pallarna. Den långa manöverarmen (16) ger ett stort säkerhetsavstånd till trucken. Den är böjd bort från operatören och glider vid faror uppåt längs operatörens kropp. Därmed aktiveras bromsen. Magbrytaren (5) på toppen av manöverarmen reagerar på kroppskontakt. Brytaren byter körriktning så att trucken kör bort från operatören. När man släpper manöverarmen flyttas den till bromsläget av en gastrycksfjäder. Uppbyggnad: Trucken har tre hjul varav ett styrbart drivhjul (15) och två fjädrade, dämpade och svängbara stödhjul (14) inom en sluten truckkontur. Tack vare den lättöppnade huven kan servicetekniker enkelt komma åt alla aggregat. Reglagen är ergonomiskt placerade på toppen av manöverarmen. Drivmotor: Drivmotorn är placerad i mitten. 1,5 kw körmotorn driver drivhjulet (15) via en konisk-cylindrisk kuggväxel. Trucken bromsas genom att man ändrar färdriktning med körreglaget på toppen av manöverarmen. Styrinrättning: Trucken styrs med manöverarmen (16). Svängområdet är på 90 åt båda hållen. Stödhjulen (14) är svängbara och ställer sig automatiskt parallellt med drivhjulet. Manöver- och displayenhet: Reglagen är överskådligt placerade på manöverarmen (16). Funktionerna lyfta, sänka och signalhorn aktiveras med knappar på manöverarmen. Med batteriladdningsvakt eller kombiinstrument (2) frånkopplas funktionen lyfta för att skydda batteriet mot djupurladdning. Laddningsvakten eller kombiinstrumentet fungerar som laddningsindikator. Bromssystem: En elektromagnetisk skivbroms verkar direkt på drivmotorn. Bromsen luftas elektriskt när manöverarmen flyttas till körområdet. När manöverarmen flyttas till det övre eller nedre bromsområdet bromsas trucken. Huvudströmkretsen bryts. Hydraulsystem: Pumpaggregatet består av en huvudströmmotor som har en flänsmonterad, tyst precisionshögtryckspump. Funktionerna lyfta och sänka styrs via magnetventiler. En minimätningsanslutning tar hand om tryckmätningen. Elsystem: 24 V system i form av ett tvåledarsystem. Steglös, elektronisk drivströmsreglering är standard. B 3

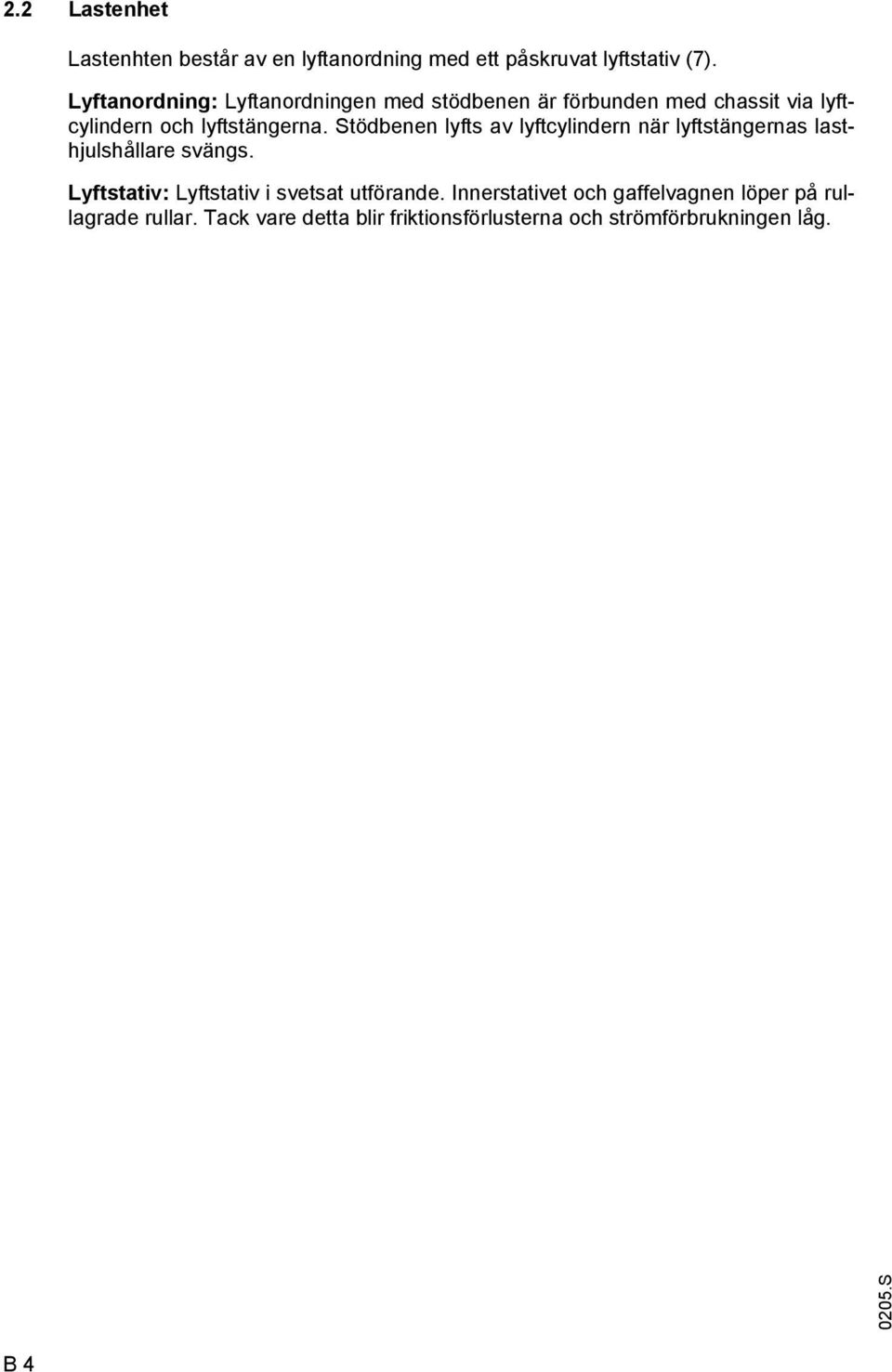

13 2.2 Lastenhet Lastenhten består av en lyftanordning med ett påskruvat lyftstativ (7). Lyftanordning: Lyftanordningen med stödbenen är förbunden med chassit via lyftcylindern och lyftstängerna. Stödbenen lyfts av lyftcylindern när lyftstängernas lasthjulshållare svängs. Lyftstativ: Lyftstativ i svetsat utförande. Innerstativet och gaffelvagnen löper på rullagrade rullar. Tack vare detta blir friktionsförlusterna och strömförbrukningen låg. B 4

14 3 Tekniska data för standardutförande Z Uppgifter om tekniska data lämnas enligt VDI Vi förbehåller oss rätten att göra tekniska ändringar och kompletteringar. 3.1 Effektuppgifter för standardfordon 3.2 Mått Beteckning EJD K18 Q Lyftkapacitet 1800 kg C Tyngdpunktsavstånd 600 mm Körhastighet med/utan lyft 5,79/5,98 km/h Lyfthastighet med/utan last 12/22 cm/s Sänkhastighet med/utan last 24/17 cm/s Max. backtagningsförmåga (5 min) med/utan last 6/12 % *) Vid längre gaffelutförande befinner sig tyngdpunkten i mitten av gaffeln Beteckning EJD K18 Kort och lång version h 1 Höjd, nedsänkt lyftstativ 1295 mm h 3 Lyfthöjd 1660 mm h 4 Höjd, upphöjt lyftstativ 2250 mm h 5 Initiallyft 125 mm h 13 Lastredskap sänkt 90 mm Y* Hjulbas (kort/lång) 1365/1435 mm l 1 Total längd (kort/lång) 1840/1910 mm l 2 Längd inkl. gaffelrygg (kort/lång) 650/720 mm l Standardgaffellängd 1190 mm b 1 Truckens bredd 700 mm b 4 Invändigt gaffelavstånd 170 mm b 5 Utvändigt gaffelavstånd 550 mm e Gaffelbredd 190 mm Wa* Vändradie 1475 mm Ast* Gångbredd vid lastpall 800 x 1200 på längden 2197**/2267** mm Ast* Gångbredd vid lastpall 1000 x 1200 på tvären 2290/2360 mm * Upphöjd/nersänkt lastenhet +55 mm ** Diagonalt enligt VDI +204 mm B 5

15 h 1 b 1 b h4 l y c l Q l 1 b5 e h 13 h 3 h5 W a B 6

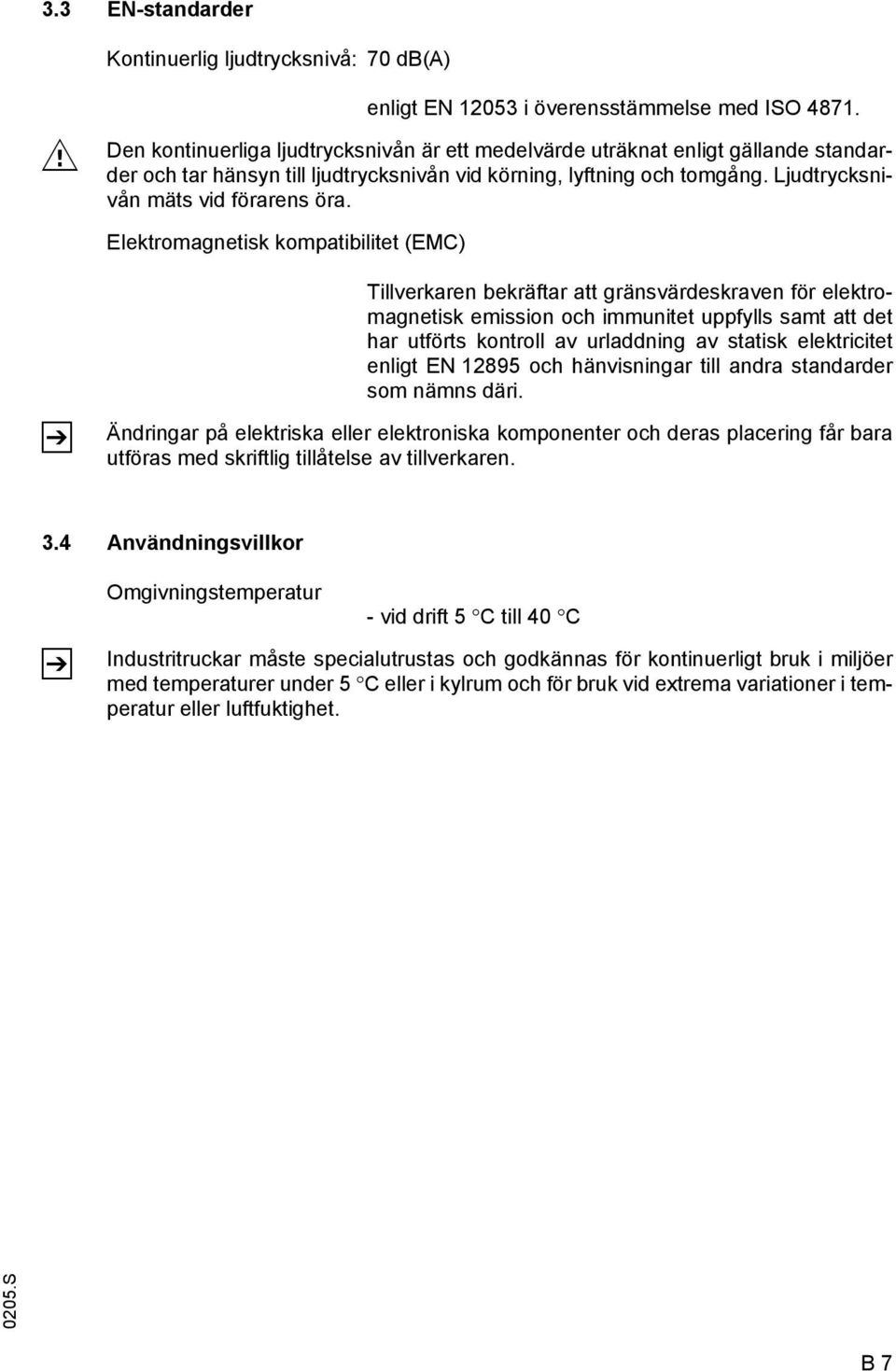

16 3.3 EN-standarder Kontinuerlig ljudtrycksnivå: 70 db(a) M enligt EN i överensstämmelse med ISO Den kontinuerliga ljudtrycksnivån är ett medelvärde uträknat enligt gällande standarder och tar hänsyn till ljudtrycksnivån vid körning, lyftning och tomgång. Ljudtrycksnivån mäts vid förarens öra. Elektromagnetisk kompatibilitet (EMC) Z Tillverkaren bekräftar att gränsvärdeskraven för elektromagnetisk emission och immunitet uppfylls samt att det har utförts kontroll av urladdning av statisk elektricitet enligt EN och hänvisningar till andra standarder som nämns däri. Ändringar på elektriska eller elektroniska komponenter och deras placering får bara utföras med skriftlig tillåtelse av tillverkaren. 3.4 Användningsvillkor Z Omgivningstemperatur - vid drift 5 C till 40 C Industritruckar måste specialutrustas och godkännas för kontinuerligt bruk i miljöer med temperaturer under 5 C eller i kylrum och för bruk vid extrema variationer i temperatur eller luftfuktighet. B 7

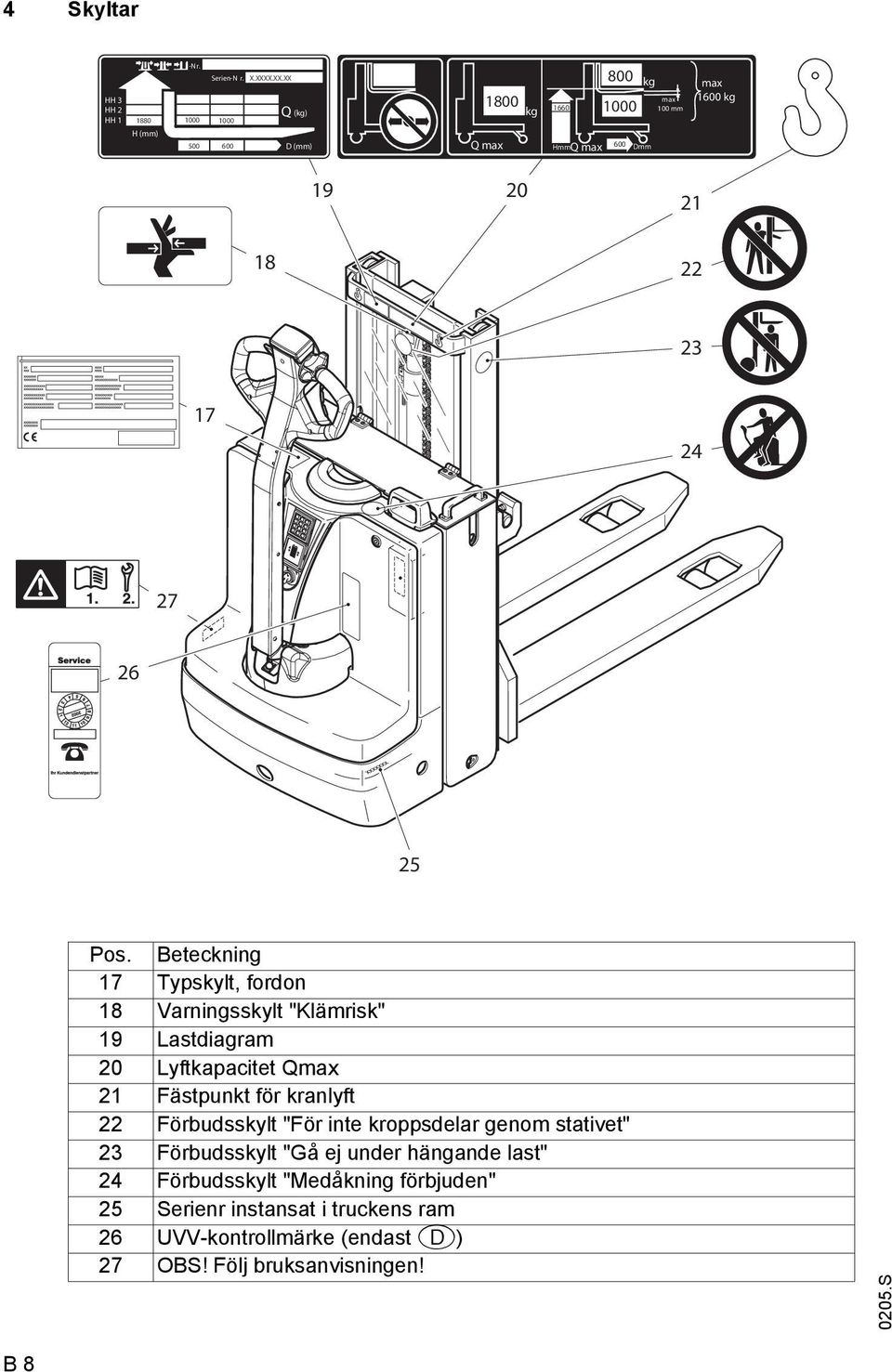

17 4 Skyltar -Nr. Serien-N r. X.XXXX.XX.XX HH 3 HH 2 Q (kg) HH H (mm) D (mm) 1800 kg kg max mm Q max Hmm Q max 600 Dmm max 1600 kg Pos. Beteckning 17 Typskylt, fordon 18 Varningsskylt "Klämrisk" 19 Lastdiagram 20 Lyftkapacitet Qmax 21 Fästpunkt för kranlyft 22 Förbudsskylt "För inte kroppsdelar genom stativet" 23 Förbudsskylt "Gå ej under hängande last" 24 Förbudsskylt "Medåkning förbjuden" 25 Serienr instansat i truckens ram 26 UVV-kontrollmärke (endast D) 27 OBS! Följ bruksanvisningen! B 8

18 4.1 Typskylt, truck Z Pos. Beteckning Pos. Beteckning 29 Typ 35 Tillverkare 30 Serienr 36 Batterivikt min./max. i kg 31 Nominell lyftkapacitet i kg 37 Driveffekt i kw 32 Batterispänning V 38 Tyngdpunktsavstånd i mm 33 Tjänstevikt utan batteri i kg 39 Tillverkningsår 34 Tillverkarens logotyp 40 Tillval Gafflarna måste lyftas om typskylten ska kunna läsas. Ange serienummer (30) vid frågor om trucken och vid beställning av reservdelar. 4.2 Lyftkapacitet Skylten (20) anger truckens lyftkapacitet Q i kg under körning: kg kg max 100 mm max 1600 kg Q max Q max 600 Dmm Hmm A B C A = B = C = Förbud mot transportkörning med upplyft last. Lyftkapacitet vid horisontell transport max kg vid upphöjda stödben utan upplyft lyftstativ. Dubbelpallshantering: Maximal lyfthöjd mm. Maximal lyftkapacitet för gaffellyft enligt angivelse. Maximal lyftkapacitet för gaffellyft och stödbenslyft tillsammans max kg. B 9

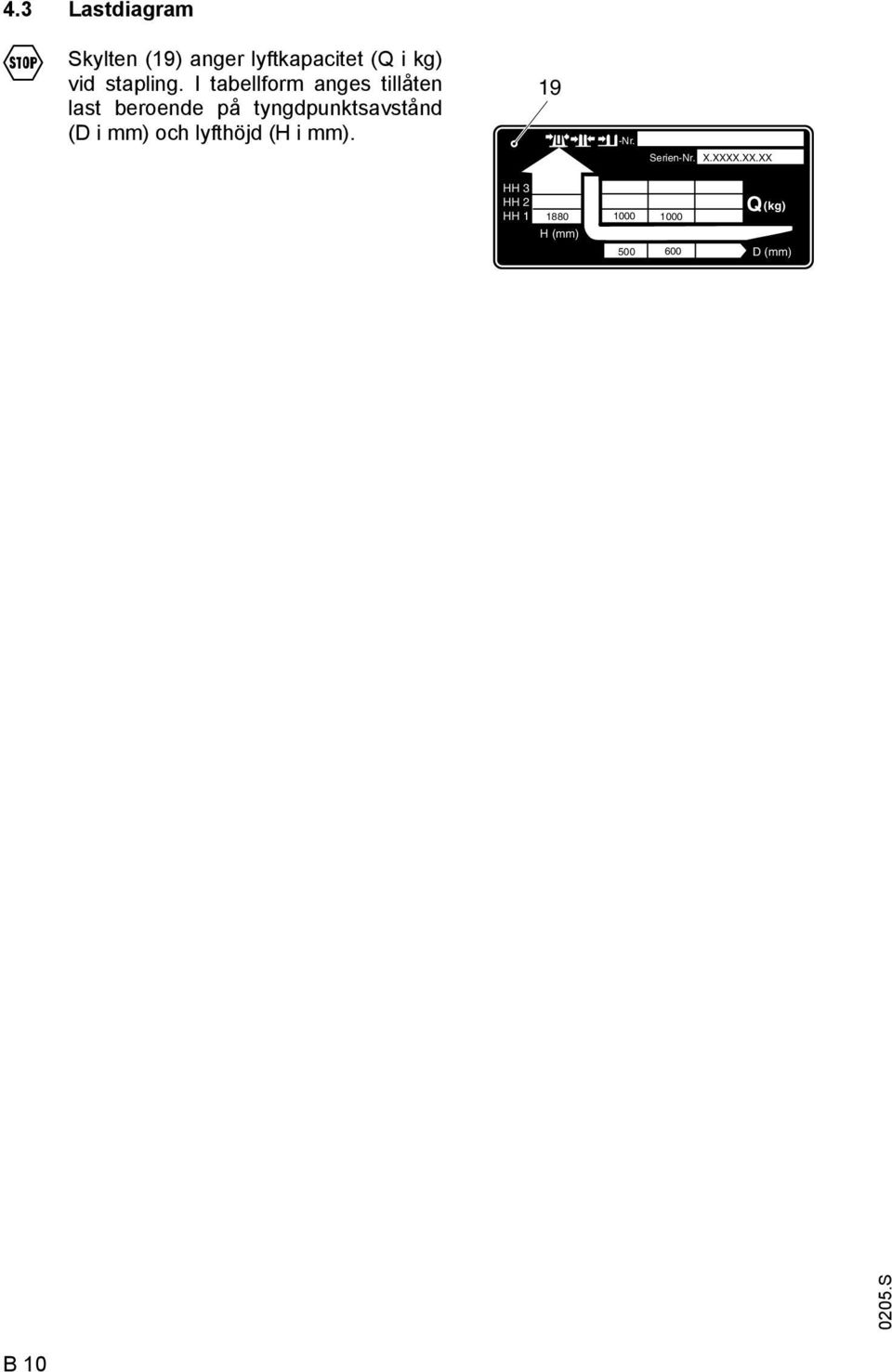

19 4.3 Lastdiagram F Skylten (19) anger lyftkapacitet (Q i kg) vid stapling. I tabellform anges tillåten last beroende på tyngdpunktsavstånd (D i mm) och lyfthöjd (H i mm). 19 -Nr. Serien-Nr. X.XXXX.XX.XX HH 3 HH 2 HH H (mm) Q (kg) D (mm) B 10

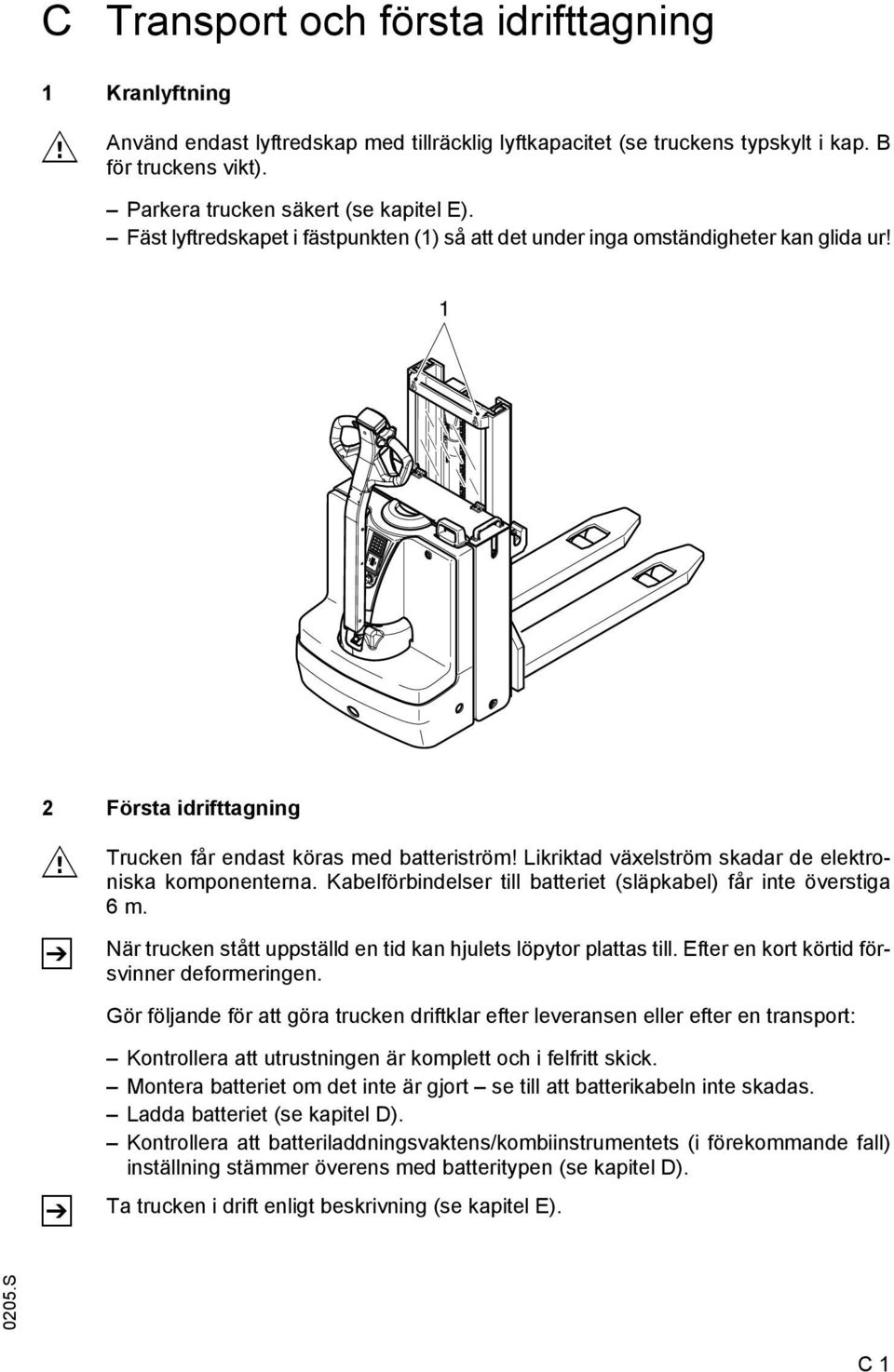

20 C Transport och första idrifttagning 1 Kranlyftning M Använd endast lyftredskap med tillräcklig lyftkapacitet (se truckens typskylt i kap. B för truckens vikt). Parkera trucken säkert (se kapitel E). Fäst lyftredskapet i fästpunkten (1) så att det under inga omständigheter kan glida ur! 1 2 Första idrifttagning M Z Trucken får endast köras med batteriström! Likriktad växelström skadar de elektroniska komponenterna. Kabelförbindelser till batteriet (släpkabel) får inte överstiga 6m. När trucken stått uppställd en tid kan hjulets löpytor plattas till. Efter en kort körtid försvinner deformeringen. Gör följande för att göra trucken driftklar efter leveransen eller efter en transport: Z Kontrollera att utrustningen är komplett och i felfritt skick. Montera batteriet om det inte är gjort se till att batterikabeln inte skadas. Ladda batteriet (se kapitel D). Kontrollera att batteriladdningsvaktens/kombiinstrumentets (i förekommande fall) inställning stämmer överens med batteritypen (se kapitel D). Ta trucken i drift enligt beskrivning (se kapitel E). C 1

21 3 Förflyttning av truck utan egen eldrift (nöddrift) För att kunna flytta på trucken vid nöddrift måste man lossa den elektromagnetiskt aktiverade bromsen. F Öppna framhuven (2) (se kapitel F). Ta av höger motorkåpa (3) (se kapitel F). Vrid skruvarna (4) moturs till ändläget. Trucken kan nu flyttas. När trucken har parkerats på avsedd plats måste bromsens funktion återställas genom att skruvarna (4) skruvas tillbaka medurs till ändläget! C 2

22 3.1 Nöddrift med servicenyckel 741 (o) Vid fel i elsystemet kan trucken flyttas med muskelkraft. Trucken måste ha ett anslutet batteri. Z Servicenyckeln 741 (o) (standard är 701) måste ställas till tändningslåsets position 2. Nyckel 701 för normal drift kan endast vridas till tändningslåsets pos. 1. Håll in knappen "Krypkörning". Bromsarna luftas och trucken kan flyttas. När krypkörningsknappen släpps bromsas trucken. C 3

23 C 4

24 D Batteri - underhålla, ladda, byta 1 Säkerhetsföreskrifter för hantering av syrabatterier Vid alla åtgärder på batterierna ska trucken vara säkert parkerad (se kapitel E). Underhållspersonal: Laddning, underhåll och byte av batterier får endast utföras av utbildad personal. Följ alltid bruksanvisningen och föreskrifterna från tillverkaren av batteri och batteriladdare. Brandskyddsåtgärder: Förbjudet att röka och att använda öppen eld vid hantering av batterier. Se till att inga brännbara material eller gnistbildande utrustning befinner sig inom en omkrets av minst 2 m från den plats där trucken är uppställd för laddning. Rummet måste vara väl ventilerat. Brandskyddsutrustning ska finnas till hands. Underhåll av batteriet: Håll batteriets cellock torra och rena. Klämmor och kabelskor ska vara rena, lätt smorda med polfett och ordentligt åtdragna. Batterier med oisolerade poler måste täckas med en halkfri isoleringsmatta. M F M F Avfallshantering av batteriet: Uttjänta batterier måste omhändertas enligt gällande miljöbestämmelserna och föreskrifter för avfallshantering. Följ alltid tillverkarens anvisningar om avfallshantering. Kontrollera att batterikabeln inte skadas när du stänger batteriluckan. Batterierna innehåller syra som är giftig och frätande. Bär därför alltid skyddskläder och skyddsglasögon vid arbete på batterierna. Undvik all kontakt med batterisyra. Om kläder, hud eller ögon trots det skulle komma i kontakt med batterisyra, ska berörda partier omedelbart spolas med rikliga mängder vatten. Kontakta dessutom läkare vid hud- eller ögonkontakt. Neutralisera genast utspilld batterisyra! Endast batterier med slutet batteritråg får användas. Batteriets vikt och mått har en avgörande inverkan på truckens driftsäkerhet. Byte av batteriutrustning får endast göras efter godkännande av tillverkaren. D 1

25 2 Batterityper Batteriets vikt framgår av batteriets typskylt. M Beroende på utförande har EJD olika typer av batterier. Batterier med oisolerade poler måste täckas med en halkfri isoleringsmatta. Efter byte/montering av batteri ska man se till att batteriet sitter fast ordentligt i truckens batteriutrymme. 3 Batterier och motoreffekt Z M EJD Kort version (K) EJD Lång version (L) 24 V - PzS - batteri 2 PzS 130 Ah 2 PzS 150 Ah 2 PzS 180 Ah 2 PzS 230 Ah Motoreffekt 1,0 kw 1,0 kw På typskylten finns förkortningen K" (kort version) och L" (lång version) för respektive utförande. Beroende på batterityp kan även högkapacitetsbatterier och underhållsfria batterier användas. Kontrollera att batteriet sitter fast ordentligt i truckens batteriutrymme efter byte eller montering av batteriet. D 2

26 4 Frilägga batteri M Parkera trucken säkert (se kapitel E). Öppna batteriluckans låsspärr (1) med en insexnyckel. Öppna batterikåpan (3). Håll i handtaget (2) och fäll upp luckan. Avlägsna eventuell isoleringsmatta från batteriet. Batteriluckan hålls upp med en magnet på lyftstativet Ladda batteriet M Vid batteriladdning måste trucken parkeras i ett stängt utrymme med god ventilation. Under laddningen får battericellernas ovansidor inte vara täckta eftersom fullgod ventilation krävs. Lägg aldrig metallföremål på batteriet. Kontrollera att alla kabelanslutningar och kontakter är oskadade innan du påbörjar laddningen. Följ alltid säkerhetsanvisningarna från tillverkaren av batteriet och laddningsstationen. 5.1 Ladda batteri med stationär laddare Dra ur batterikontakten (4). Frilägg batteriet (se avsnitt 4). Anslut batterikontakten (4) till laddningskabeln på den stationära laddaren och slå på den. D 3

27 5.2 Ladda batteri med integrerad laddare (o) F Z Laddaren får inte öppnas. Byt ut den om den är defekt. På kontakten (6) finns det av säkerhetsskäl ytterligare positioner mellan inställningspositionerna "1" till "6". Om trucken levereras utan batteri är den förinställd på en av mellanpositionerna från fabrik. Den röda lysdioden (5) blinkar, vilket betyder att batteriet inte kan laddas Välja laddningskurva på inbyggd laddare M Med hjälp av kontakten (6) på laddaren kan laddningskurvorna anpassas för det använda batteriet enligt följande tabell. Dra ut nätkontakten innan den aktuella laddningskurvan ställs in! Om ett batteri är anslutet bekräftas den nya inställningen via lysdioderna (jmf. indikering) och kan användas direkt. Kontaktens (6) läge Valda laddningskurvor (karaktäristik) 1 Vätskebatterier: Ah 2 Underhållsfritt: Ah 3 Underhållsfritt: Ah 4 Underhållsfritt: Ah 5 Används ej 6 Används ej D 4

28 Ställa in laddningskurva Ställ in laddningskurvan enligt följande: Anslut batteriet Vrid kontakten åt höger (medsols) till ändläget Vrid kontakten åt vänster (motsols) till ändläget Välj önskad laddningskurva genom att vrida kontakten åt höger Nu är inställningshjälpen via laddaren möjlig Den röda lysdioden blinkar snabbt Efter 3 sekunder blinkar den gröna lysdioden en gång I mellanlägena blinkar den röda lysdioden. Den gröna lysdioden blinkar om laddningskurvan är giltig för inställt läge. Ingen giltig laddningskurva har valts Laddningskurva 1 vald Starta laddningen med inbyggd laddare F Parkera trucken säkert (se kapitel E). Under laddningen får battericellernas ovansidor inte vara täckta eftersom fullgod ventilation krävs. Lägg aldrig metallföremål på batteriet. Kontrollera att alla kabelanslutningar och kontakter är oskadade innan du påbörjar laddningen. Säkerhetsanvisningarna från tillverkaren av batteriet ska ovillkorligen följas. Nätanslutning Nätspänning: 230 V (+10/-15 %) Nätfrekvens: 50 Hz/60 Hz Laddarens (7) nätkabel sitter under batteriluckan. Frilägg batteriet (se avsnitt 4). Avlägsna eventuell isoleringsmatta från batteriet. Batterikontakten måste vara isatt. Anslut nätkabeln med laddaren och sätt i nätkontakten (8) i ett eluttag. 8 Z Den blinkande lysdioden visar laddningstillstånd resp. eventuell fel (blinkkoder, se tabell "Lysdiodsindikering"). När nätkontakten (8) är ansluten till elnätet är alla elektriska funktioner på trucken avbrutna (elektrisk startspärr). Trucken kan inte användas. D 5

29 Z F Dra ut kontakten (8) ur eluttaget och stuva undan nätkabeln under batteriluckan. Efter ett elavbrott fortsätter laddningen automatiskt. Laddningen kan avbrytas genom att nätkontakten dras ut och senare slutföras med en delladdning. Nätkabeln får inte komma till skada. Innan trucken tas i drift måste batteriluckan vara ordentligt stängd. Laddningstider Laddningstiden beror på batteriets kapacitet. Lysdiodsindikering Grön lysdiod (laddningstillstånd) Underhållsladdning Underhållsladdningen startar automatiskt efter avslutad laddning. Delladdning Röd lysdiod (fel) Visning Lyser --- Laddningen avslutad; batteriet är fulladdat. (Laddningspaus, underhållsladdning eller utjämningsladdning) Blinkar sakta --- Laddning Blinkar snabbt --- Indikering i början av en laddning eller efter att en ny laddningskurva ställts in. Antalet blinkningar motsvarar inställd laddningskurva. --- Lyser Övertemperatur. Laddningen har avbrutits. --- Blinkar sakta Tillåten laddningstid har överskridits. Laddningen har avbrutits. Bryt strömmen för att starta om laddningen. --- Blinkar snabbt Ogiltig inställning av laddningskurva Elavbrott eller inget batteri anslutet. Laddaren anpassar sig automatiskt till delvist laddade batterier när de ska laddas. På så vis hålls slitaget på batteriet nere. D 6

30 6 Demontera och montera batteri F Z Trucken måste stå vågrätt. För att undvika kortslutning måste batterier med öppna poler eller anslutningar täckas med en gummimatta. Batterikontakten och batterikabeln ska placeras så att de inte blir hängande i trucken när batteriet tas ut. Se till att lyftkapaciteten är tillräcklig om batteriet ska lyftas ut med lyftredskap (batterivikten anges på typskylten som sitter på batteritråget). Lyftredskapet ska lyfta lodrätt. Lyftredskapets krokar får under inga omständigheter falla ned på battericellerna. Frilägg batteriet (se avsnitt 4). Dra ur batterikontakten (4). Fäst lyftredskapet i öglorna (9). Lyft upp batteriet ur batteritråget. 9 4 M Monteringen sker i omvänd ordningsföljd. Se då till att batteriet monteras i rätt läge och att det ansluts korrekt. F Kontrollera att samtliga kablar och kontakter är oskadade efter avslutad montering. Stäng batteriluckan sakta och försiktigt. Stick inte in händerna mellan batterikåpa och chassi. D 7

31 7 Batteriladdningsindikator (t) Batteriets laddningsnivå visas när du har kopplat in trucken med tändningslås eller CANCODE. 10 Färgen på lysdioden (10) indikerar följande laddningsnivåer: Lysdiodens färg Värde Grön Återstående kapacitet standardbatteri % Återstående kapacitet underhållsfritt batteri % Orange Återstående kapacitet standardbatteri % Återstående kapacitet underhållsfritt batteri % Grön/orange Återstående kapacitet standardbatteri % Blinkande 1 Hz Återstående kapacitet underhållsfritt batteri % Röd Återstående kapacitet standardbatteri 0-20 % Återstående kapacitet underhållsfritt batteri 0-40 % Z Lyser lysdioden rött går det inte att lyfta någon last längre. Lyftfunktionen går att använda igen först när det anslutna batteriet är laddat till minst 70 %. Indikeringen visar 100 % om laddningsnivån är minst 70 % av full kapacitet när du kopplar in trucken. Indikeringen minskar i steg om 10 % i takt med att laddningsnivån sjunker. Laddningsnivån minskar med max. 10 % per 3 minuter. Visningen av laddningsnivån kan inte öka under drift. Visningen av laddningsnivån återställs till 100 % när batteritypen ställs in. Kontakta tillverkarens serviceavdelning om lysdioden blinkar rött och trucken inte fungerar. Det röda blinkandet är en felkod från truckens styrsystem. Blinksekvensen anger vilken typ av fel det är. D 8

32 E Manövrering 1 Säkerhetsföreskrifter för drift av trucken Körtillstånd: Trucken får endast användas av lämpad personal med förarutbildning som har framlagt bevis för driftansvarig eller dennes representant om sin färdighet i körning och hantering av laster och som uttryckligen fått i uppdrag att köra trucken. Förarens rättigheter, skyldigheter och ansvar: Föraren ska känna till sina rättigheter och skyldigheter, ha genomgått utbildning i hantering av trucken och vara väl förtrogen med innehållet i denna bruksanvisning. Föraren ska ges de rättigheter som krävs. Vid manövrering av truckar som används av gående truckförare ska skyddsskor användas. Förbud mot användning av obehörig: Föraren ansvarar för trucken under sitt arbetspass. Föraren ska förbjuda obehöriga att köra eller manövrera trucken. Inga personer får medtagas eller lyftas. Skador och fel: Skador och andra fel på trucken eller tillsatsaggregat ska omedelbart rapporteras till arbetsledaren. Truckar som inte är driftsäkra (som t.ex. har slitna hjul eller defekta bromsar) får inte användas förrän de har reparerats enligt föreskrift. Reparationer: Föraren får inte utföra reparation eller förändring på trucken om han inte har fått speciell utbildning och tillåtelse. Föraren får under inga omständigheter sätta säkerhetsanordningar eller omkopplare ur funktion eller ändra på dem. F Riskzon: Riskzonen omfattar det område inom vilket personers säkerhet kan äventyras genom truckens kör- och lyftrörelser samt lastredskap (t.ex. gaffelarmar eller tillsatsaggregat) eller last. Hit hör även det område som kan nås av nedfallande last eller nedgående/nedfallande arbetsredskap. Obehöriga måste avvisas från riskzonen. Ange varningssignal i god tid vid risk för personskada. Stanna omedelbart trucken om personer trots uppmaning inte lämnar riskzonen. Säkerhetsanordning och varningsskyltar: De säkerhetsanordningar, varningsskyltar och varningsanvisningar som beskrivs här måste ovillkorligen följas. E 1

33 2 Beskrivning av reglage och instrument Pos. Reglage och instrument EJD 118 Funktion 1 Tändningslås t Till- och frånkoppla manöverströmmen. Trucken kan inte startas av obehöriga när nyckeln har tagits ut. Tändningslås med två kopplingssteg o Aktivering av andra steget gör att bromsen luftas på truck som inte är driftklar så att den kan flyttas. 2 Laddningsindikering t Batteriets laddningstillstånd. Displayenhet (CANDIS) o Drifttidsmätare. Batteriets laddningstillstånd. Visning av servicemeddelanden och i kombination med CANCODE-körparametrar. 3 Knappsats (CANCODE) o Kodinställningar. Frigivning och val av körprogram. Inmatning av körparametrar. Laddar upp batteriet när nätkontakten ansluts till ett eluttag. 4 Inbyggd laddare (inkl. säkerhetskoppling) o 5 Manöverarm t Styra och bromsa trucken. 6 Knapp - krypfart t När krypkörningsknappen trycks in reduceras körhastigheten och accelerationen. Om manöverarmen är i bromsområdet kan man med denna knapp förbikoppla bromsfunktionen och köra trucken med krypfart. 7 Knapp - sänka t Sänker lastredskapet. 8 Knapp - lyfta t Lyfter lastredskapet. 9 Körreglage t Reglerar färdriktning och hastighet. 10 Magbrytare t Trucken kör bort från föraren. 11 Knapp - lyfta stödben t Lyfter stödbenen. 12 Knapp - sänka stödben t Sänker stödbenen. 13 Knapp - varningssignal t Utlöser en ljudsignal. 14 Batterikontakt (nödstopp) t Strömkretsen bryts och alla elektriska funktioner stängs av. t = standardutrustning o = extrautrustning E 2

34 E 3

35 3 Ta trucken i drift F Innan du börjar använda, manövrera eller lyfta last med trucken måste du förvissa sig om att inga personer finns inom riskzonen. Dagliga kontroller och arbeten före användning Kontrollera hela trucken (speciellt hjul och lastredskap) med avseende på skador. Kontrollera batteriets fastsättning och kabelanslutningarna. Starta trucken Kontrollera om batterikontakten (14) är isatt. Sätt i nyckeln i tändningslåset (1) och vrid till till ändläget till höger till läget "I" eller ange frikopplingskoden på CANCODE (o) (se avsnitt 5). Kontrollera att knappen för varningsignal (13) fungerar genom att trycka in den. Trucken är nu driftklar. o Batteriladdningsindikatorn (2) visar aktuell batteriladdning. Kontrollera manöverarmens (5) bromsfunktion (se avsnitt 4.2) E 4

36 4 Arbeta med trucken 4.1 Säkerhetsregler för körning Körvägar och arbetsområden: Körning är endast tillåten på de vägar som godkänts för trafik med truck. Obehöriga får inte uppehålla sig inom arbetsområdet. Last får bara tas upp vid de ställen som är avsedda för detta ändamål. Förhållningsregler vid körning: Anpassa körhastigheten till de lokala förhållandena. Kör långsamt t.ex. i kurvor, vid och i trånga passager, genom svängdörrar och på ställen med dålig sikt. Håll ett säkert avstånd till framförvarande fordon och ha alltid trucken under kontroll. Plötsliga inbromsningar (förutom vid risk för olycksfall), snabba vändningar, omkörningar på farliga ställen och vid dålig sikt är förbjudna. Det är förbjudet att luta sig ut eller sträcka ut armar utanför arbets- och manöverutrymmet. Siktförhållanden under körning: Ha alltid blicken riktad i färdriktningen och ha god sikt över körsträckan. När gods som transporteras skymmer sikten måste trucken köras med lasten baktill. Om detta inte är möjligt måste en andra person gå framför trucken och varna för transporten. Körning i upp- eller nedförslut: Truckar får endast köras i backar om dessa godkänts som körväg, om vägbanan är ren och har bra väggrepp samt om truckens tekniska utrustning är avsedd för sådan körning. Vid lutning ska lasten alltid transporteras på motlutssidan. Det är förbjudet att vända, köra diagonalt och parkera trucken i upp- eller nedförslut. I nedförslut får trucken endast köras med reducerad hastighet, och föraren måste hela tiden vara beredd att bromsa. Körning i hissar eller på lastbryggor: Trucken får endast köras i hissar och på lastbryggor om dessa har tillräcklig hållfasthet och deras konstruktion tillåter det samt om den driftansvarige godkänt dem för trafikering med truck. Detta ska kontrolleras före körning. Trucken måste köras in i hissen med godset först och placeras så att den inte kan komma i beröring med schaktväggarna. Personer som följer med i hissen får bara gå in i den när trucken är säkert parkerad, och ska lämna hissen innan trucken körs ut. Transportgodsets egenskaper: Endast last som är säkrad enligt föreskrifterna får transporteras. Transportera aldrig laster som staplats högre än gaffelhållarens eller laststödets topp. Körning med släp: Truckens maximala släpvagnsvikt för obromsade och/eller bromsade släpvagnar får inte överstigas. Släpvagnens last måste vara säkrad enligt föreskrifterna och får inte överstiga de mått som anges för använda körbanor. Efter att släpvagn har kopplats på måste föraren förvissa sig om att släpvagnskopplingen är säkrad mot öppning. Truckar som används som dragfordon måste föras på sådant sätt att säker körning och inbromsning av ekipaget är säkerställd i alla körsituationer. E 5

37 4.2 Köra, styra, bromsa F Det är under inga omständigheter tillåtet att åka med trucken. Nödstopp Dra ur batterikontakten (14). Alla elektriska funktioner kopplas från. Tvångsbromsning F M F M När manöverarmen släpps sker en tvångsbromsning manöverarmen flyttas automatiskt till det övre bromsområdet (B). Om det tar lång tid innan manöverarmen når bromsläget ska orsaken till detta åtgärdas. Vid behov ska gastrycksfjädern bytas ut! Köra Kör endast med stängda och ordentligt låsta kåpor. Ta trucken i drift (se avsnitt 3). Körhastigheten regleras med fartreglaget (10). Ställ manöverarmen (5) i körområdet (F) och för körreglaget (9) i önskad körriktning (V = framåt eller R = bakåt). Krypkörning När knappen för "krypkörning" (6) används måste föraren vara extra uppmärksam. Trucken kan köras med lodrätt stående manöverarm (5) (t.ex. i trånga utrymmen som i hissar): Tryck in krypkörningsknappen (6). För körreglaget (9) i önskad färdriktning (V eller R). Bromsen lossas. Trucken kör med låg hastighet. Bromsen aktiveras först efter att krypkörningsknappen släpps; trucken kan endast bromsas med motströmsbromsen (körreglaget (9)) vid krypkörning. E 6

38 F Bromsa trucken vid fara genom att omedelbart släppa krypkörningsknappen (6). När krypkörningsknappen trycks in i och manöverarmen är i körområdet (F) kör trucken med nedsatt hastighet och acceleration. 10 R 9 R 0 5 B V V F B Styra Vrid manöverarmen (5) åt vänster eller höger. E 7

39 F Bromsar Truckens bromsegenskaper beror i stor utsträckning på vägförhållandena. Föraren måste ta hänsyn till detta vid körningen. Bromsning med färdbromsen: M Tilta manöverarmen (5) uppåt eller nedåt till ett av bromsområdena (B). Färdbromsen är den generatoriska bromsen. Först när denna broms inte ger tillräcklig inbromsning ansätts den mekaniska bromsen. Bromsning med motströmsbromsen: Under körning kan körreglaget (9) sättas till motsatt riktning. Trucken bromsas in av motströmmen tills den stannar och börjar gå åt motsatt håll. Bromsning med motorbromsen: F När körreglaget är i 0-läget bromsas trucken generatoriskt. Vid fara ska manöverarmen ställas i bromsläge. M Köra i backar Lasten måste transporteras på motlutssidan! Säkra trucken så att den inte kan rulla iväg: Bromsen aktiveras automatiskt vid kort ryck när körreglaget är i nolläge (styrsystemet registrerar att trucken rullar bakåt i backen). Genom att man väljer hastighet och körriktning med körreglaget frigörs färdbromsen. E 8

40 4.3 Ta upp och sätta ner gods M Innan du lyfter upp lasten måste du kontrollera att godset är stadigt placerat på lastpallen och att truckens lyftkapacitet inte överskrids. Det är inte tillåtet att ta upp långt gods på tvären. Z M Kör in truckens gaffel helt under lasten. Lyft- och sänkhastigheterna är förinställda. Lyfta Håll in knappen "Lyfta lastredskap" (8) tills önskad lyfthöjd är nådd. Släpp knappen omedelbart om gaffeln når ändanslaget. Sänka Tryck på knappen "Sänka lastredskap" (7) E 9

41 Lyfta stödbenen Tryck på knappen "Lyfta stödben" (11). Sänka stödbenen M Tryck på knappen "Sänka stödben" (12). Undvik att sätta ned lasten för hårt så att gods och hyllavsats inte skadas. Transport av två lastpallar ovanför varandra Transport med en pall på stödbenen och en andra pall på gaffeln. Z M Ta upp den första pallen med gaffeln och lyft den genom att trycka på knappen (8). Kör sedan in stödbenen under den andra pallen och lyft stödbenen genom att trycka på knappen (11). Vid transport ska lastgaffeln med last sänkas ned så långt som möjligt över den undre lasten, men inte ned på den. Den tyngsta pallen måste alltid transporteras nederst så att trucken inte riskerar att bli instabil. 4.4 Parkera trucken säkert F Parkera alltid trucken säkert. Trucken får inte parkeras i stigningar. Lastredskapet måste alltid vara helt nedsänkt. Sänk ner lastredskapet. Ställ tändningslåset (1) i läge "0" och ta ur nyckeln eller tryck in "Från" på CANCODE. E 10

42 5 Knappsats (CANCODE) (o) Knappsatsen har 10 sifferknappar, en Set-knapp och en o-knapp. Knappen o indikerar driftlägen med en röd/grön lysdiod Den har följande funktioner: Set 0 Kodlåsfunktion (idrifttagning av trucken). Inställning av batteriparametrar, endast i kombination med displayenheten (CANDIS (o)). o-knappen har högsta prioritet och återställer trucken till grundläget från varje läge utan att inställningarna ändras. 5.1 Kodlås Z M När du har matat in rätt kod är trucken klar för drift. Varje truck, varje användare eller en användargrupp kan tilldelas en individuell kod. Vid leveransen anges användarkoden (fabriksinställning ) på en påklistrad dekal. Ändra huvud- och användarkoden vid första idrifttagningen! (se avsnitt 5.4). E 11

43 Idrifttagning Efter att batterikontakten anslutits och i förekommande fall tändningslåset tillkopplats lyser den röda lysdioden (15). Lysdioden (15) lyser grönt när rätt användarkod (fabriksinställning ) angetts. Z Om koden är felaktig blinkar lysdioden (15) rött i två sekunder. Därefter kan du ange koden på nytt. Set-knappen (16) har ingen funktion i användarläget. Z Stänga av Trucken stängs av med o-knappen (20). Det går också att välja automatisk avstängning efter en förinställd tid. Motsvarande kodlåsparametern måste då ställas in (se avsnitt 5.4) Parametrar Z Med knappsatsen går det att i programmeringsläget ställa in kodlåsfunktionerna. Dessutom kan batteriparametrar ställas in. På truckar utan displayenhet (CANDIS (o)) kan bara kodlåsparametrarna ställas in. 16 Set Parametergrupper Parameternumren består av tre siffror. Den första siffran betecknar parametergruppen motsvarande tabell 1. Den andra och tredje siffran numreras löpande från 00 till 99. Nr Parametergrupp 0xx Kodlåsinställningar (koder, automatisk avstängning etc.) 4xx Batteriparametrar E 12

44 5.3 Parameterinställningar Z M F För att kunna ändra truckinställningen måste huvudkoden anges. Fabriksinställningen för huvudkoden är Ändra huvudkoden första gången trucken används (se avsnitt 5.1). Säkerhetsanvisningar för truckar med displayenhet (CANDIS (o)): Parameterinställningarna kräver stor noggrannhet och får endast utföras av sakkunnig person. Kontakta tillverkarens serviceavdelning vid tveksamheter. Varje inställning måste kontrolleras på displayenhetens LCD-skärm (CANDIS (o)). I tveksamma fall kan inställningsproceduren avbrytas med o-knappen (20). Eftersom truckens köregenskaper ändras måste du provköra trucken på ett lämpligt ställe efter varje parameterändring. Inmatning av huvudkoden: Tryck på o-knappen. Mata in huvudkoden. Displayenhet (CANDIS) Antalet drifttimmar visas 2840 Lysdiod (15) o-knapp Grön Blinkande Lysdiod (17) Knapp 1 Lysdiod (18) Knapp 2 Lysdiod (19) Knapp 3 Från Från Från Kodlåsparametrar Inställningsprocedur för truckar utan displayenhet (CANDIS (o)): Z Mata in det tresiffriga parameternumret. Bekräfta med Set-knappen (16). Ange eller ändra inställningsvärdet enligt parameterlistan och bekräfta med Setknappen (16). Vid otillåten inmatning blinkar lysdioden (15) på o-knappen (20) rött. Ange i så fall parameternumret på nytt innan du matar in eller ändrar inställningsvärdet. Vid inmatning av andra parametrar ska proceduren upprepas. Avsluta inmatningen genom att trycka på knappen o (20). E 13

45 Inställningsprocedur för truckar med och utan displayenhet (CANDIS (o)): Z Mata in det tresiffriga parameternumret. Bekräfta med Set-knappen (16). På displayenheten (CANDIS (o)) fortsätter antalet drifttimmar att visas. Om indikeringen ändras ska inställningsproceduren avslutas med o-knappen (20). Börja sedan på nytt igen. Ange eller ändra inställningsvärdet enligt parameterlistan och bekräfta med Setknappen (16). Vid otillåten inmatning blinkar lysdioden (15) på o-knappen (20) rött. Ange i så fall parameternumret på nytt innan du matar in eller ändrar inställningsvärdet. Vid inmatning av andra parametrar ska proceduren upprepas. Avsluta inmatningen genom att trycka på knappen o (20). Följande parametrar kan matas in: Parameterlista för kodlås Nr Funktion Område Inställningsvärde Kodlås 000 Ändra huvudkod Huvudkodens längd (4-6 siffror) bestämmer också användarkodens längd (4-6 siffror). Så länge som det finns användarkoder programmerade, måste nya koder ha samma längd. Om kodlängden ska ändras måste först alla befintliga användarkoder raderas eller eller Standard Inställningsvärde Anmärkningar Arbetsgång 7295 (lysdiod 17 blinkar) Ange den aktuella koden Bekräfta (set) (lysdiod 18 blinkar) Ange en ny kod Bekräfta (set) (lysdiod 19 blinkar) Upprepa den nya koden 001 Lägga till användarkod (max. 600) eller eller Bekräfta (set) 2580 (lysdiod 18 blinkar) Ange en kod Bekräfta (set) (lysdiod 19 blinkar) Upprepa koden Bekräfta (set) E 14

46 Nr Funktion Område Inställningsvärde Kodlås 002 Ändra användarkod eller eller Standard Inställningsvärde Anmärkningar Arbetsgång (lysdiod 17 blinkar) Ange den aktuella koden Bekräfta (set) (lysdiod 18 blinkar) Ange en ny kod Bekräfta (set) (lysdiod 19 blinkar) Upprepa koden 003 Radera användarkod eller eller Bekräfta (lysdiod 18 blinkar) Ange en kod Bekräfta (set) (lysdiod 19 blinkar) Upprepa koden 004 Radera kodminnet (raderar alla användarkoder) Bekräfta (set) = radera Lysdioderna befinner sig i knappfälten 1-3 (se avsnitt 5.2). Annan inmatning = radera inte 010 Automatisk frånkoppling = Ingen frånkoppling 01 till 30 = Frånkopplingstid i minuter 31 = Frånkoppling efter 10 sekunder E 15

47 Felmeddelanden för knappsatsen Följande fel indikeras genom att LED (15) blinkar rött: Den nya huvudkoden används redan som användarkod. Den nya användarkoden används redan som huvudkod. Användarkoden som ska ändras finns inte. Användarkoden ska ändras till en annan användarkod som redan finns. Användarkoden som ska raderas finns inte. Kodminnet är fullt. E 16

48 5.4 Batteriparametrar Z På truckar utan displayenhet (CANDIS (o)) kan inställningen av batteriparametrarna endast ändras av tillverkarens servicepersonal. Inställningen görs på samma sätt som körparametrarna. Följande parametrar kan matas in: Nr Funktion Område Inställningsvärde Batteriparametrar 411 Batterietyp (normalt/ högkapacitetsbatt./torrbatt.) Standard Inställningsvärde Anmärkningar = Normal (vätskebatt.) 1 = Högkapacitetsbatt. (vätskebatt.) 412 Laddningsvakt 0/1 1 2 = Torrbatt. (underhållsfritt) I området inställningsvärde 0/1 betyder: 0 = Från 1 = Till E 17

49 6 Displayenhet (CANDIS) (o) Instrumentet visar: Batteriets laddningsnivå (lysdiodstaplar (22)) Drifttimmar (LCD-display (24)). Därutöver visas servicemeddelanden från elektronikkomponenterna och parameterändringar. Visning av laddningsnivå Beroende på inställd batterityp visas också respektive inkopplingsgränser för tilläggsindikeringarna "Varning" (21) och "Stopp" (23). Antal staplar Laddningstillstånd Lysdiod (gul) Varning Vätskebatteri Lysdiod (röd) Stopp Underhållsfritt batteri Lysdiod (gul) Varning Lysdiod (röd) Stopp 10 90,1-100% Från Från Från Från 9 80,1-90% Från Från Från Från 8 70,1-80% Från Från Från Från 7 60,1-70% Från Från Från Från 6 50,1-60% Från Från Från Från 5 40,1-50% Från Från Till Från 4 30,1-40% Från Från Till Till 3 20,1-30% Till Från Till Till 2 10,1-20% Till Till Till Till Undvik att underskrida 20 % gränsen vid vätskebatterier resp. 40 % gränsen på underhållsfria batterier. E 18

50 6.1 Laddningsvakt När laddningsgränsen nås (stopplampan tänds) frånkopplas lyftfunktionen om laddningsvakten är aktiverad. Det går fortfarande att köra och sänka last. För vätskebatterier är den återstående laddningsnivån 20 % och för underhållsfria batterier 40 %. Batterierna bör laddas vid 30 % laddningsnivå för vätskebatterier resp. 50 % för underhållsfria batterier (som varning tänds den gula lysdioden). 6.2 Visning av drifttimmar Z Visningsområdet är 0, ,0 timmar. Kör- och lyftrörelser registreras. Displayen är bakgrundsbelyst. Om trucken har underhållsfria batterier visas symbolen "T" på drifttidsmätaren (24). Felmeddelanden Drifttidsmätaren används också för att indikera fel. Felindikeringen är indelad i två delar och börjar med ett "C" för komponent och ett tresiffrigt komponentnummer. Omväxlande visas sedan ett "E" för fel med ett tresiffrigt felnummer. Om flera fel inträffar samtidigt, visas dessa efter varandra. Felen visas så länge de föreligger (alltid i kombinationen Cxxx/Exxx). Felmeddelanden skriver över visningen av drifttimmar. De flesta fel leder till att ett nödstopp utlöses. Felindikeringen är kvar tills styrströmkretsen bryts (tändningslås). Z Om trucken saknar CANDIS indikeras felkoden med blinkningar på laddningsindikatorns lysdiod. Detaljerade komponentbeskrivningar med felkoder finns hos tillverkarens serviceavdelning. Visning vid parameterändringar Z Tillsammans med knappsatsen (CANCODE (o)) används LCD-skärmen (24) för visning av inställningsparametrar. De tre första positionerna i displayen visar parameternumren och de tre sista positionerna anger parametervärdet. Parametergruppens inställningsvärde 0XX (kodlås) visas inte. 6.3 Inkopplingstest Efter inkopplingen visas: displayenhetens programversion (kortvarigt) antalet drifttimmar laddningsnivån E 19

51 6.4 Felåtgärder Z Fel Möjlig orsak Åtgärder Trucken går inte att köra. Batterikontakten inte ansluten. Kontrollera batterikontakten. Anslut vid behov. Tändningslåset i läge Ställ tändningslåset i läge "I". "0". Fel kod på truckar med Kontrollera koden. CANCODE. För låg laddningsnivå. Kontrollera laddningsnivån. Ladda batteriet vid behov. Defekt säkring. Kontrollera säkringarna F1 och 1F1. Trucken är i laddningsläge. Avbryt laddningen. Det går inte Laddningsnivån under Ladda batteriet. att lyfta last. 20/40 %. Trucken är inte driftklar. Vidta alla åtgärder som beskrivs under felet "Trucken går inte att köra". För låg hydrauloljenivå. Kontrollera hydrauloljenivån. Defekt säkring. Kontrollera säkring 2F1. Om felet inte gick att avhjälpa med hjälp av de föreslagna åtgärderna, kontakta tillverkarens serviceavdelning eftersom mer avancerade åtgärder bara får utföras av speciellt utbildad och behörig servicepersonal. E 20

52 F Underhålla trucken 1 Driftsäkerhet och miljöskydd F M De kontroller och underhållsåtgärder som beskrivs i detta kapitel ska utföras med de mellanrum som anges i checklistan för underhåll. Alla ändringar på trucken i synnerhet på säkerhetsanordningarna är förbjudna. Truckens arbetshastigheter får under inga omständigheter ändras. Endast originalreservdelar har genomgått vår kvalitetskontroll. För att garantera en säker och tillförlitlig drift får endast reservdelar från tillverkaren användas. Gamla delar och förbrukade oljor, smörjmedel och annat förbrukningsmaterial måste tas omhand enligt gällande miljöskyddsbestämmelser. Vid oljebyte kan du utnyttja tillverkarens oljeservice. Efter utförda kontroll- och underhållsarbeten måste de åtgärder som beskrivs i avsnittet "Återstart" vidtas (se kapitel F). 2 Säkerhetsföreskrifter för underhåll Underhållspersonal: Underhåll och reparation av truckarna får endast utföras av tillverkarens personal. Tillverkarens serviceorganisation har servicetekniker som är speciellt utbildade för detta ändamål. Vi rekommenderar därför att ett underhållsavtal tecknas med tillverkarens serviceverkstad. Lyftning och uppallning: Vid upplyftning av trucken får lyftredskap bara fästas på de ställen som är avsedda för detta ändamål. Vid uppallning ska lämplig utrustning användas (kilar, träklossar) som förhindrar att trucken glider iväg eller välter. Arbeten under upplyft last får endast utföras om den är säkrad med tillräckligt kraftig kätting. M Rengöringsarbeten: Trucken får inte rengöras med brännbara vätskor. Innan du påbörjar rengöringen ska samtliga säkerhetsåtgärder vidtas för att förhindra gnistbildning (t.ex. genom kortslutning). Lossa batterikontakten på batteridrivna truckar. Elektriska och elektroniska komponenter ska rengöras med svag sug- eller tryckluft och en icke-ledande, antistatisk pensel. Om trucken rengörs med vatten eller högtryckstvätt ska samtliga elektriska och elektroniska komponenter först täckas över noggrant eftersom fukt kan leda till felfunktioner. Trucken får inte rengöras med ångstråle. Vidta de åtgärder som beskrivs i avsnittet "Återstart" efter rengöringen S F 1

53 Arbeten på elsystemet: Arbeten på elsystemet får endast utföras av behörig elektriker. Innan arbetet påbörjas ska alla de åtgärder vidtas som är nödvändiga för att förhindra elolyckor. På batteridrivna truckar ska man dessutom koppla loss batterikontakten för att göra trucken spänningsfri. Svetsarbeten: För att undvika skador på elektriska och elektroniska komponenter måste dessa demonteras innan svetsning utförs på trucken. Inställningsvärden: Vid reparation och byte av hydrauliska/elektriska/elektroniska komponenter ska hänsyn tas till truckrelaterade inställningsvärden. Däck: Däckens kvalitet påverkar truckens stabilitet och köregenskaper. Vid byte av fabriksmonterade däck får endast originalreservdelar från tillverkaren användas eftersom de data som anges på typbladet annars inte längre stämmer. Efter avslutat byte av hjul eller däck måste du kontrollera att trucken inte lutar (t.ex. måste byte av hjul alltid ske samtidigt på höger och vänster sida). Lyftkedjor: Lyftkedjorna slits snabbt ut vid bristande smörjning. De intervaller som anges i checklistan för underhåll gäller för normal användning. Vid högre påfrestningar (damm, temperatur) krävs tätare smörjintervall. Angiven kedjespray måste användas på föreskrivet sätt. Om smörjmedlet bara appliceras på ytan blir inte smörjningen tillräcklig. Hydraulslangar: Efter sex års användning måste hydraulslangarna bytas ut. Om hydraulkomponenter byts ut bör även slangarna som hör till detta hydraulsystem bytas ut S F 2
