EJC M10. Driftsanvisning

Transkript

1 EJC M Driftsanvisning S

2 Förord För säker drift av trucken krävs vissa kunskaper som denna ORIGINALBRUKSANVISNING ger. Informationen presenteras i kort och översiktlig form. Kapitlen är uppdelade i bokstavsordning. Varje kapitel börjar med sida 1. Sidnumreringen består av kapitlets bokstav och sidnummer. Exempel: Sida B 2 är andra sidan i kapitel B. I denna driftmanual dokumenteras olika truckvarianter. Vid manövrering och utförande av underhållsarbeten ska den beskrivning som gäller för den aktuella trucktypen följas. F M Z t o Säkerhetsanvisningar och viktiga förklaringar är markerade med följande symboler: Står före säkerhetsanvisningar som måste följas för att undvika risk för personskador. Står före anvisningar som måste följas för att undvika materialskador. Står före anvisningar och förklaringar. Anger standardutrustning. Anger extrautrustning. Våra truckar vidareutvecklas ständigt. Vi ber om förståelse för att vi förbehåller oss rätten att göra ändringar med avseende på form, utrustning och teknik. Innehållet i denna driftmanual kan därför inte åberopas till stöd för anspråk på bestämda egenskaper hos trucken. Upphovsrätt JUNGHEINRICH AG har upphovsrätt till den här bruksanvisningen. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - TYSKLAND Telefon: +49 (0) 40/ S

3 0108.S

4 Innehållsförteckning A B Avsedd användning Beskrivning 1 Användning... B 1 2 Komponenter... B 2 3 Tekniska data... B Effektuppgifter... B Mått... B EN-standarder... B Användningsvillkor... B 5 4 Placering av märk- och typskyltar... B Lyftkapacitet... B 7 C Transport och första idrifttagning 1 Kranlastning... C 1 2 Säkra vid transport... C 1 3 Första idrifttagning... C 2 4 Flytta trucken utan egen eldrift (nöddrift)... C 3 D Batteri - underhålla, ladda, byta 1 Säkerhetsföreskrifter för hantering av syrabatterier... D 1 2 Batterityper... D 2 3 Friläggning av batteri... D 2 4 Ladda batteriet... D 3 5 Ladda batteriet med stationär laddare (o)... D 5 6 Demontera och montera batteri... D 6 7 Batteriladdningsindikator (t)... D 7 E Manövrering 1 Säkerhetsföreskrifter för drift av trucken... E 1 2 Beskrivning av reglage och instrument... E 2 3 Ta trucken i drift... E 4 4 Arbeta med trucken... E Säkerhetsregler för körning... E Köra, styra, bromsa... E Ta upp och sätta ner gods... E 9 5 Nödsänkning... E Parkera trucken och säkra den... E 10 I 1

5 6 Körparametrar... E 11 7 Displayenhet (CANDIS) (o)... E Indikering av drifttimmar... E Inkopplingstest... E Felåtgärder... E 14 F Underhålla trucken 1 Driftsäkerhet och miljöskydd... F 1 2 Säkerhetsföreskrifter för underhåll... F 1 3 Underhåll och inspektion... F 3 4 Checklista för underhåll... F 4 5 Smörjschema... F Drivmedel... F 7 6 Underhållsinstruktioner... F Förbereda trucken för service och underhållsarbeten... F Ta bort framhuven... F Ta av motorkåpan... F Kontrollera hydrauloljenivå... F Kontrollera elektriska säkringar... F Återstart... F 11 7 Ställa av trucken... F Åtgärder före avställning... F Åtgärder under avställning... F Återstart efter avställning... F 12 8 Säkerhetskontroll med jämna mellanrum och efter exceptionella händelser... F 12 9 Slutgiltig avställning, omhändertagande... F 12 I 2

6 Bilaga Bruksanvisning JH-traktionsbatteri Z Denna bruksanvisning får endast användas för batterityper av märket Jungheinrich. Om andra märken används ska dessa tillverkares bruksanvisningar följas S 1

7 S

8 A Z Avsedd användning Direktivet för avsedd användning av industritruckar (från den tyska maskinindustriföreningen VDMA) medföljer trucken. Det är en del av bruksanvisningen och måste ovillkorligen följas. Gällande nationella föreskrifter måste alltid följas. Fordonet som beskrivs i denna bruksanvisning är en truck som är avsedd för lyftning och transport av gods. Trucken får bara användas, manövreras och underhållas enligt instruktionerna i den här bruksanvisningen. Annan användning är inte korrekt och kan innebära risk för personskador, skador på trucken eller andra materiella skador. Framförallt måste överbelastning på grund av för tunga eller snett placerade laster undvikas. Den max. last som anges på truckens typskylt resp. lastdiagrammet får aldrig överskridas. Trucken får inte användas i brand- eller explosionsfarliga områden eller korrosiva och extremt dammiga miljöer. M Den driftansvariges skyldigheter: Driftansvarig enligt denna bruksanvisning är fysiska eller juridiska personer som använder trucken själva eller ger någon i uppdrag att använda trucken. I särskilda fall (t.ex. vid leasing, uthyrning) är driftansvarig den person som åläggs driftansvaret för trucken enligt gällande avtal mellan ägaren och användaren av trucken. Driftansvarig måste säkerställa att trucken endast används ändamålsenligt och att alla risker för driftpersonalens eller tredje parts liv och hälsa undviks. Dessutom ansvarar den driftansvarige för att föreskrifterna för olycksförebyggande åtgärder, övriga säkerhetstekniska regler samt riktlinjerna för drift, service och underhåll följs noga. Den driftansvarige måste se till att alla som använder trucken har läst och förstått anvisningarna i den här bruksanvisningen. Garantin gäller inte om anvisningarna i den här bruksanvisningen inte följs. Detsamma gäller om kunden och/eller tredje part, utan medgivande från tillverkarens kundservice, utför icke-fackmannamässigt arbete på produkten. Montering av tillbehör: Montering av extra utrustning som påverkar eller utökar truckens funktion måste godkännas skriftligen av tillverkaren. Eventuellt måste också tillstånd inhämtas från lokala myndigheter. Tillstånd från myndighet ersätter dock inte godkännandet från tillverkaren S A 1

9 A S

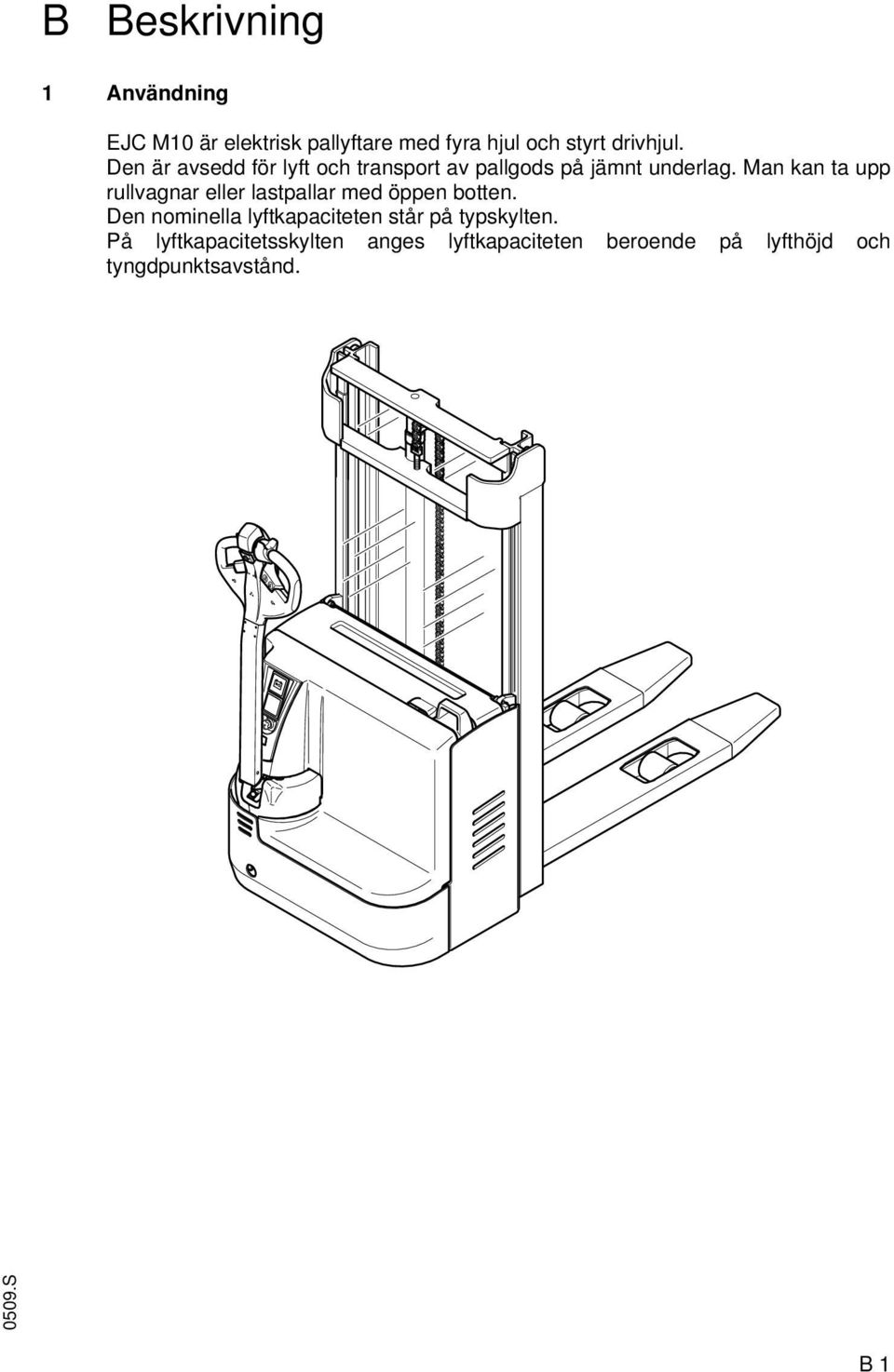

10 B Beskrivning 1 Användning EJC M10 är elektrisk pallyftare med fyra hjul och styrt drivhjul. Den är avsedd för lyft och transport av pallgods på jämnt underlag. Man kan ta upp rullvagnar eller lastpallar med öppen botten. Den nominella lyftkapaciteten står på typskylten. På lyftkapacitetsskylten anges lyftkapaciteten beroende på lyfthöjd och tyngdpunktsavstånd. B 1

11 2 Komponenter Pos. EJC M10 Beteckning 1 t Tändningslås t Batteriladdningsindikator 2 o Displayenhet CANDIS 3 t Manöverarm med handtag 4 t Knapp för "krypkörning" 5 t Körreglage 6 t Magbrytare 7 t Lyftstativ 8 t Skyddsfönster/extra skyddsfönster 9 t Batterilucka 10 t Batterikontakt (nödstopp) 11 t Lyftanordning 12 t Framhuv 13 t Stödhjul 14 t Körelektronik med laddare 15 t Drivhjul t = standardutrustning o = extrautrustning B 2

12 3 Tekniska data Z Uppgifter om tekniska data lämnas enligt VDI Rätt till tekniska ändringar och kompletteringar förbehålles. 3.1 Effektuppgifter 3.2 Mått Beteckning EJC M10 Q Nominell lyftkapacitet 1000 kg C Tyngdpunktsavstånd vid standardgaffellängd 600 mm Körhastighet med nominell last/utan last 4,2/5,0 km/h Lyfthastighet lyfta med nominell last/utan last 8,5/12 cm/s Sänkhastighet med nominell last/utan last 11/11 cm/s Max. backtagningsförmåga (5 min) med/utan last 8 % Beteckning EJC M10 h1 Höjd 1950 mm h2 Frilyft 100 mm h3 Lyfthöjd 2900 mm h4 Höjd, upphöjt stativ 3373 mm h13 Nedsänkt lastgaffel 90 mm h14 Manöverarmens höjd i körläge min./max. 820/1310 mm y Hjulbas 1171 mm l1 Total längd 1787 mm l2 Längd inkl. gaffelrygg 637 mm B Bredd 800 mm b5 Utvändigt gaffelavstånd 560 mm m2 Markfrigång 30 mm Ast Gångbredd 800 x 1200 på längden 2096 mm Ast Gångbredd 800 x 1200 på längden (enligt VDI) 2234 mm Wa Vändradie vid krypkörning (uppfälld manöverarm) 1383 mm B 3

13 h 4 h 3 h 1 h 2 c h 14 Q h 13 s l l 2 l 1 y m2 b 5 B W a A st B 4

14 3.3 EN-standarder Kontinuerlig ljudtrycksnivå: 70 db(a) Z enligt EN i överensstämmelse med ISO Den kontinuerliga ljudtrycksnivån är ett medelvärde uträknat enligt gällande standarder och tar hänsyn till ljudtrycksnivån vid körning, lyftning och tomgång. Ljudtrycksnivån mäts vid förarens öra. Elektromagnetisk kompatibilitet (EMC) Z Tillverkaren bekräftar att gränsvärdeskraven för elektromagnetisk emission och immunitet är uppfyllda och att kontrollen av urladdning av statisk elektricitet har utförts enligt EN och andra standarder som denna hänvisar till. Ändringar på elektriska eller elektroniska komponenter och deras placering får bara utföras med skriftlig tillåtelse av tillverkaren. 3.4 Användningsvillkor Z Omgivningstemperatur - vid drift 5 C till 40 C Industritruckar måste specialutrustas och godkännas för kontinuerligt bruk i miljöer med temperaturer under 5 C eller i kylrum och för bruk vid extrema variationer i temperatur eller luftfuktighet. B 5

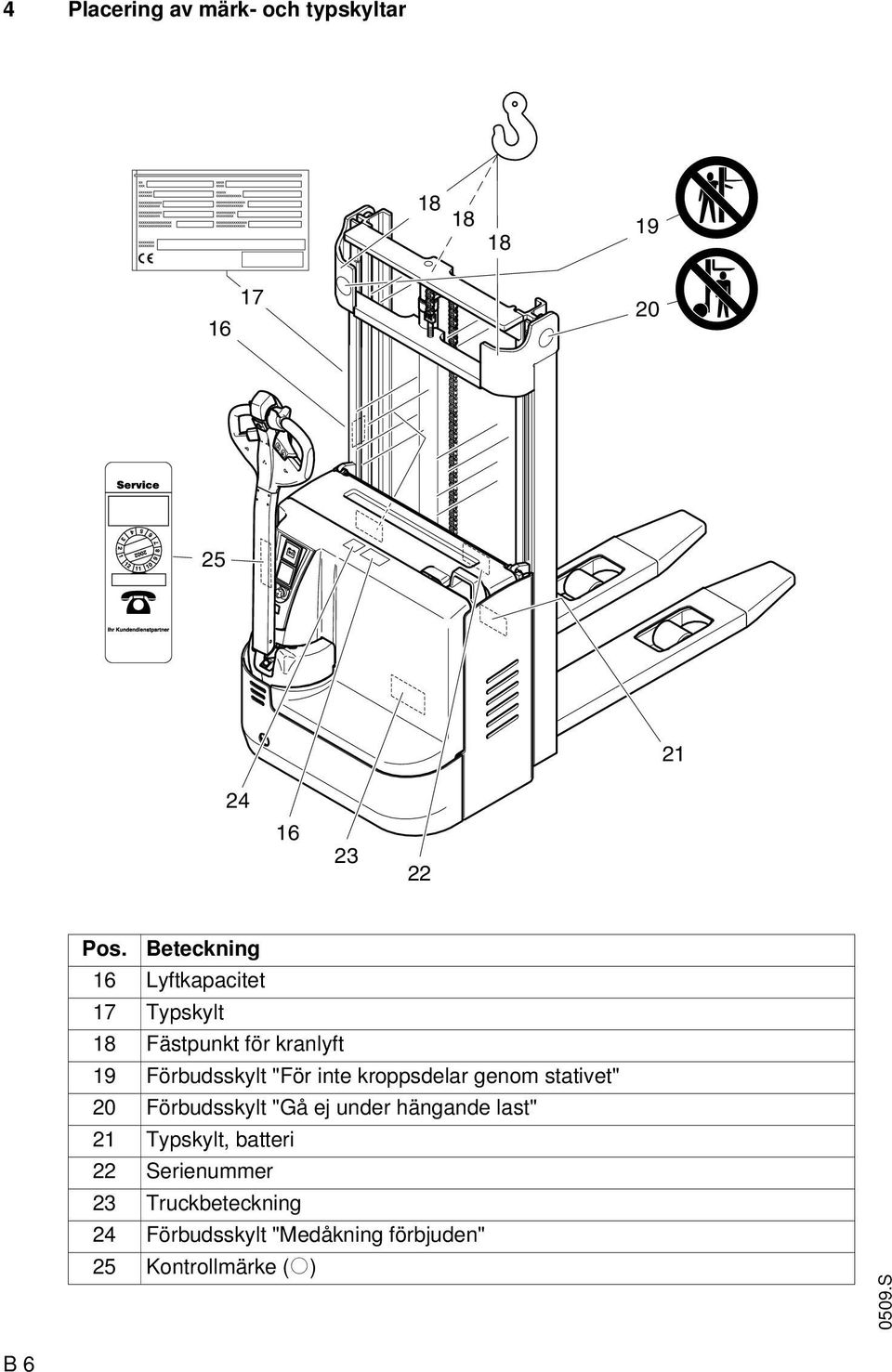

15 4 Placering av märk- och typskyltar Pos. Beteckning 16 Lyftkapacitet 17 Typskylt 18 Fästpunkt för kranlyft 19 Förbudsskylt "För inte kroppsdelar genom stativet" 20 Förbudsskylt "Gå ej under hängande last" 21 Typskylt, batteri 22 Serienummer 23 Truckbeteckning 24 Förbudsskylt "Medåkning förbjuden" 25 Kontrollmärke (o) B 6

16 4.1 Typskylt Z Pos. Beteckning Pos. Beteckning 26 Typ 32 Tillverkarens logotyp 27 Serienr 33 Batterivikt min./max. i kg 28 Nominell lyftkapacitet i kg 34 Driveffekt i kw 29 Batterispänning i V 35 Tyngdpunktsavstånd i mm 30 Truckvikt utan batteri 36 Tillverkningsår 31 Tillverkare 37 Tillval Ange alltid serienumret (26) vid frågor om trucken och beställning av reservdelar. 4.2 Lyftkapacitet F På lyftkapacitetskylten (16) framgår värdena för lyftkapacitet vid olika lyfthöjder och tyngdpunktsavstånd. Beroende på monterat lyftstativ är trucken utrustad med en av de två lyftkapacitetsskyltar (16a/16b) som beskrivs nedan: (Illustrationerna är endast exempel) 16a Lyftkapacitetsskylten (16a) till höger anger lyftkapaciteten (Q i kg) vid olika tyngdpunktsavstånd (D i mm) i ett diagram. Skylten nedan (16b) anger i tabellform truckens lyftkapacitet (Q i kg) beroende på tyngdpunktsavstånd (D i mm) och lyfthöjd (H i mm). 16b Nr. Serien-Nr. Hmm Qkg Dmm Pilmarkeringarna (38 och 39) på innerstativet och den nedre tvärbalken visar föraren när de lyfthöjdsgränser som föreskrivs på lyftkapacitetsskylten (16) har uppnåtts. B 7

17 B 8

18 C Transport och första idrifttagning 1 Kranlastning F Z Använd endast lyftredskap med tillräcklig lyftkapacitet (transportvikt, se truckens typskylt). Lyftstativet har fästpunkter (1) (vid ZZ-stativ i mitten) som ska användas när trucken lyfts med kran. M Parkera trucken säkert (se kapitel E). Fäst lyftredskapet i fästpunkterna (1) (på ZZ-stativ i mitten). Fäst lyftredskapet i fästpunkterna så att de under inga omständigheter kan glida iväg! Lyftredskapets fästdon måste placeras på ett sådant sätt att de vid lyft inte vidrör påbyggnadsdelar. 1 2 Säkra vid transport F Vid transport på lastbil eller släpvagn måste trucken surras fast korrekt. Lastbilen resp. släpvagnen måste ha fästöglor för fastsurrning. Z Fäst spännbandet på trucken och i fästöglorna för att spänna fast trucken. Dra åt spännbandet med spännanordningen. Lastningen av trucken ska utföras av för ändamålet utbildad fackpersonal enligt rekommendationerna i direktiven VDI 2700 och VDI Korrekt dimensionering och tolkning av säkerhetsåtgärderna vid lastning krävs för varje enskilt fall. C 1

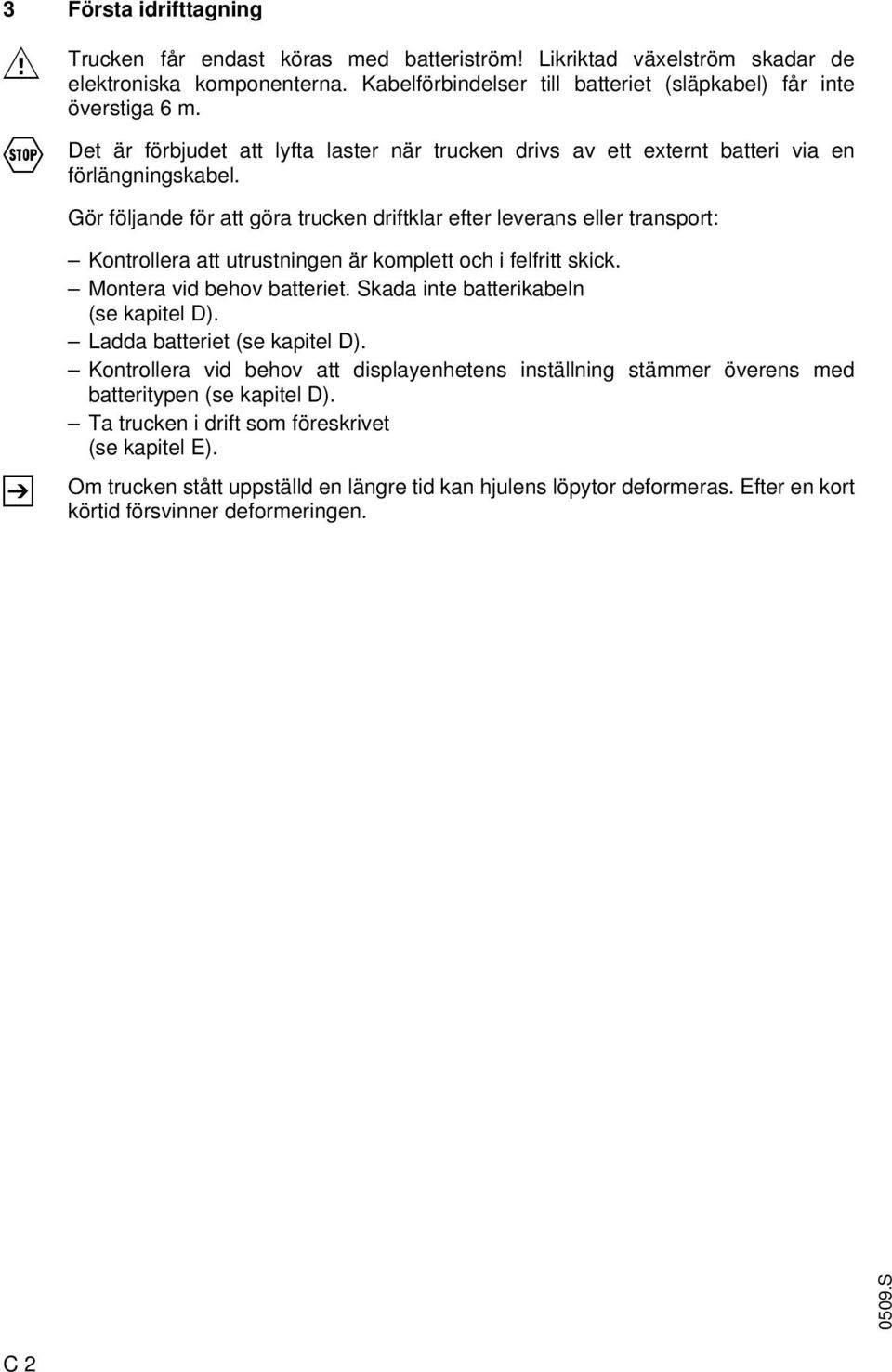

19 3 Första idrifttagning M F Trucken får endast köras med batteriström! Likriktad växelström skadar de elektroniska komponenterna. Kabelförbindelser till batteriet (släpkabel) får inte överstiga 6 m. Det är förbjudet att lyfta laster när trucken drivs av ett externt batteri via en förlängningskabel. Gör följande för att göra trucken driftklar efter leverans eller transport: Z Kontrollera att utrustningen är komplett och i felfritt skick. Montera vid behov batteriet. Skada inte batterikabeln (se kapitel D). Ladda batteriet (se kapitel D). Kontrollera vid behov att displayenhetens inställning stämmer överens med batteritypen (se kapitel D). Ta trucken i drift som föreskrivet (se kapitel E). Om trucken stått uppställd en längre tid kan hjulens löpytor deformeras. Efter en kort körtid försvinner deformeringen. C 2

20 4 Flytta trucken utan egen eldrift (nöddrift) F Detta driftsätt är inte tillåtet i upp- eller nedförsbackar. Gör följande om trucken måste flyttas efter ett fel som gör att trucken inte kan flyttas för egen maskin: F Ställ huvudbrytaren i läge "FRÅN". Ställ tändningslåset i läge "FRÅN" ("0") och dra ut nyckeln. Säkra trucken så att den inte kan rulla iväg. Öppna framhuven (2) (se kapitel F). Ta av höger motorkåpa (3) (se kapitel F). Dra upp ankarplattan genom att skruva i två M5-skruvar (4, minst 35 mm långa) till ändläget. Bromsen luftas så att trucken går att flytta. Återställ bromssystemet efter avslutad bogsering! Trucken får inte parkeras med lossad broms! Skruva ur skruvarna (4) igen. Bromsen är nu återställd i ursprungligt skick C 3

21 C 4

22 D Batteri - underhålla, ladda, byta 1 Säkerhetsföreskrifter för hantering av syrabatterier Vid alla åtgärder på batterierna ska trucken vara säkert parkerad (se kapitel E). Underhållspersonal: Laddning, underhåll och byte av batterier får endast utföras av utbildad personal. Följ alltid bruksanvisningen och föreskrifterna från tillverkaren av batteri och batteriladdare. Brandskyddsåtgärder: Förbjudet att röka och att använda öppen eld vid hantering av batterier. Se till att inga brännbara material eller gnistbildande utrustning befinner sig inom en omkrets av minst 2 m från den plats där trucken ställts upp för laddning. Rummet måste vara väl ventilerat. Brandskyddsutrustning ska finnas till hands. Underhåll av batteriet: Håll batteriets cellock torra och rena. Klämmor och kabelskor ska vara rena, lätt smorda med polfett och ordentligt åtdragna. Batterier med oisolerade poler måste täckas med en halkfri isoleringsmatta. M F M F Avfallshantering av batteriet: Uttjänta batterier måste omhändertas enligt gällande miljöbestämmelser och föreskrifter för avfallshantering. Följ alltid tillverkarens anvisningar om avfallshantering. Kontrollera att batterikabeln inte skadas när du stänger batteriluckan. Batterierna innehåller syra som är giftig och frätande. Bär därför alltid skyddskläder och skyddsglasögon vid arbete på batterierna. Undvik all kontakt med batterisyra. Om kläder, hud eller ögon trots det skulle komma i kontakt med batterisyra, ska berörda partier omedelbart spolas med rikliga mängder vatten. Kontakta dessutom läkare vid hud- eller ögonkontakt. Neutralisera genast utspilld batterisyra! Endast batterier med slutet batteritråg får användas. Batteriets vikt och mått har betydande inverkan på truckens driftsäkerhet. Byte av batteriutrustning får endast göras efter godkännande av tillverkaren. D 1

23 2 Batterityper M Batteriets vikt framgår av batteriets typskylt. Kontrollera att batteriet sitter fast ordentligt i truckens batteriutrymme efter byte eller montering av batteriet. Nedanstående tabell med uppgift om kapacitet visar vilka kombinationer som är standard: EJC M10 Batteri 2 PzB 110 Ah 3 Friläggning av batteri F Z Parkera trucken säkert (se kapitel E). Dra ur batterikontakten (1). Fäll upp batterikåpan (2). Se till att kåpans spärr går i ingrepp när batterikåpan fälls upp. Demontera luckan vid batteribyte. 2 1 D 2

24 4 Ladda batteriet F F Z M Den integrerade laddaren får inte öppnas. Nätkabeln får inte komma till skada. Följ alltid säkerhetsanvisningarna från tillverkaren av batteriet och laddaren. Laddarens nätkabel befinner sig i batteriutrymmet i nätkabelhållaren. Vid laddning stiger batteritemperaturen med ca 10 C. Batteriladdningen får inte påbörjas förrän batteritemperaturen ligger under 35 C. Batteritemperaturen före laddning måste vara minst 15 C eftersom batteriladdningen annars inte blir korrekt. Vid batteriladdning måste trucken parkeras i ett stängt utrymme med god ventilation. Fäll upp batterikåpan (2). Avlägsna eventuell isoleringsmatta från batteriet. Ta ut nätkontakten (3) ur fästet och anslut den till ett lämpligt eluttag. Lysdioden (4) indikerar genom att blinka grönt eller lysa gult att laddaren är ansluten till elnätet. 3 Z Z Z Om nätkontakten (3) är ansluten till elnätet är alla elektriska funktioner på trucken avbrutna (elektrisk startspärr). Trucken kan inte användas. Ladda batterierna till lysdioden (4) lyser grönt konstant. Ta ut nätkontakten (3) ur eluttaget och sätt fast den i fästet på trucken. Efter ett elavbrott fortsätter laddningen automatiskt. Laddningen kan avbrytas genom att nätkontakten dras ut och senare slutföras med en delladdning. När batterikontakten är lossad är batterierna skiljda från laddaren och laddas inte. Nätanslutning för integrerad laddare 4 Nätspänning: V ±10 % Nätfrekvens: 50/60 Hz ±4 % Den integrerade laddaren känner själv av nätspänningen och anpassas automatiskt. D 3

25 Lysdiod (4) Lyser Blinkar sakta Blinkar snabbt Röd lysdiod (fel) Lyser Blinkar sakta Blinkar snabbt Laddningen avslutad; batteriet är fulladdat. (Laddningspaus, underhållsladdning eller utjämningsladdning) Laddning Indikering i början av en laddning eller efter att en ny laddningskurva ställts in. Antalet blinkningar motsvarar inställd laddningskurva. Övertemperatur. Laddningen har avbrutits. Tillåten laddningstid har överskridits. Laddningen har avbrutits. Bryt strömmen för att starta om laddningen. Ogiltig inställning av laddningskurva. 4 Underhållsladdning Z När den gröna lysdioden (4) lyser grönt är batteriet fulladdat. Laddaren kopplar om till underhållsladdning. Underhållsladdningen fortsätter till kontakten lossas från eluttaget. Underhållsladdningen startar automatiskt efter avslutad laddning. Delladdning Laddaren anpassar sig automatiskt till delvis laddade batterier. På så vis hålls slitaget på batteriet nere. Att lysdioden (4) blinkar rött innebär att batteriet är defekt eller laddningsströmkretsen är avbruten. D 4

26 5 Ladda batteriet med stationär laddare (o) M F M Parkera trucken säkert (se kapitel E). Batterikontakten får endast anslutas till och lossas från uttaget när trucken och laddaren är frånkopplade. Frilägg batteriet (se avsnitt 3). Under laddningen får battericellernas ovansidor inte vara täckta eftersom fullgod ventilation krävs. Lägg aldrig metallföremål på batteriet. Kontrollera att alla kabelanslutningar och kontakter är oskadade innan du påbörjar laddningen. Följ alltid säkerhetsanvisningarna från tillverkaren av batteriet och laddningsstationen. Avlägsna eventuell isoleringsmatta från batteriet. Anslut batterikontakten (1) med batteriladdningsstationens laddningskabel och koppla till laddaren. Ladda batteriet enligt föreskrifterna från tillverkaren av batteriet och laddningsstationen. D 5

27 6 Demontera och montera batteri F Z Lossa batterikåpans fjäderelement och ta av batterikåpan. Trucken måste stå vågrätt. För att undvika kortslutning måste batterier med öppna poler eller anslutningar täckas med en gummimatta. Batterikontakten och batterikabeln ska placeras så att de inte blir hängande i trucken när batteriet tas ut. Se till att lyftredskapet har tillräcklig lyftkapacitet om batteriet ska lyftas med lyftredskap (se batterivikten på typskylten som sitter på batteritråget). Lyftredskapet måste dra lodrätt så att batteritråget inte skadas. Placera krokarna i batteriets fästhål (5) på så vis att krokarna inte kan falla ner på battericellerna när lyftredskapet inte är spänt. Fäst krokarna i fästhålen (5) och lyft ut batteriet. 5 F M F Vid byte av batteri får endast batteri av samma typ monteras. Extravikter får inte avlägsnas och deras placering får inte ändras. Monteringen sker i omvänd ordningsföljd. Se då till att batteriet monteras i rätt läge och att det ansluts korrekt. Kontrollera att samtliga kablar och kontakter är oskadade efter avslutad montering. Innan trucken tas i drift måste batteriluckan vara ordentligt stängd! Stäng batteriluckan sakta och försiktigt. Ta inte tag mellan batterikåpa och chassi. D 6

28 7 Batteriladdningsindikator (t) Batteriets laddningsnivå visas när du har kopplat in trucken med tändningslås eller CANCODE. 6 Färgen på lysdioden (6) indikerar följande laddningsnivåer: Lysdiodens Värde färg Grön Restkapacitet % Orange Restkapacitet % Grön/orange Restkapacitet % Blinkande 1 Hz Röd Restkapacitet 0-20 % Z Lyser lysdioden rött går det inte att lyfta någon last längre. Lyftfunktionen går att använda igen först när det anslutna batteriet är laddat till minst 70 %. Kontakta tillverkarens serviceavdelning om lysdioden blinkar rött och trucken inte fungerar. Det röda blinkandet är en felkod från truckens styrsystem. Blinksekvensen anger vilken typ av fel det är. D 7

29 D 8

30 E Manövrering 1 Säkerhetsföreskrifter för drift av trucken Körtillstånd: Trucken får endast användas av lämpad personal med förarutbildning som har framlagt bevis för driftansvarig eller dennes representant om sin färdighet i körning och hantering av laster och som uttryckligen fått i uppdrag att köra trucken. Förarens rättigheter, skyldigheter och ansvar: Föraren ska känna till sina rättigheter och skyldigheter, ha genomgått utbildning i hantering av trucken och vara väl förtrogen med innehållet i denna bruksanvisning. Operatören ska ges de rättigheter som krävs. Vid manövrering av industritruckar som används av gående truckförare ska skyddsskor användas. Det är förbjudet att köra med upplyft last (max. höjd över golvet = 500 mm). Förbud mot användning av obehörig: Föraren ansvarar för trucken under sitt arbetspass. Föraren ska förbjuda obehöriga att köra eller manövrera trucken. Inga personer får medtagas eller lyftas. Skador och fel: Skador och andra fel på trucken eller tillsatsaggregat ska omedelbart rapporteras till arbetsledaren. Truckar som inte är driftsäkra (som t.ex. har slitna hjul eller defekta bromsar) får inte användas förrän de har reparerats enligt föreskrift. Reparationer: Föraren får inte utföra reparation eller förändring på trucken om han inte har fått speciell utbildning och tillåtelse. Föraren får under inga omständigheter sätta säkerhetsanordningar eller omkopplare ur funktion eller ändra på dem. F Riskzon: Riskzonen omfattar det område inom vilket personers säkerhet kan äventyras genom truckens kör- och lyftrörelser samt lastredskap (t.ex. gaffelarmar eller tillsatsaggregat) eller last. Hit hör även det område som kan nås av nedfallande last eller nedgående/nedfallande arbetsredskap. Obehöriga måste avvisas från riskzonen. Avge varningssignal i god tid vid risk för personskada. Stanna omedelbart trucken om personer trots uppmaning inte lämnar riskzonen. Säkerhetsanordning och varningsskyltar: De säkerhetsanordningar, varningsskyltar och varningsanvisningar som beskrivs här måste ovillkorligen följas. E 1

31 2 Beskrivning av reglage och instrument Pos. Reglage resp. instrument 1 Batterikontakt (Nödstopp) EJC M10 Funktion t Strömkretsen bryts och alla elektriska funktioner stängs av. Trucken tvångsbromsas. 2 Tändningslås t Till- och frånkoppla manöverströmmen. När nyckeln har tagits ut kan inte trucken startas av obehöriga. 3 Batteriladdningsindikator t Visar batteriets laddningsnivå. Displayenhet (CANDIS) o Drifttidsmätare. Batteriets laddningstillstånd. Visning av servicemeddelanden och i kombination med CANCODE-körparametrar. 4 Manöverarm t Styr och bromsar trucken. 5 Knapp för krypkörning t Om manöverarmen står i det övre bromsområdet kan bromsfunktionen förbikopplas genom att knappen trycks in. Trucken kan då förflyttas med nedsatt hastighet (krypkörning). 6 Körreglage t Reglerar färdriktning och hastighet. 7 Magbrytare t Trucken kör bort från föraren och stannar. 8 Knapp - lastgaffel lyfta t Lyfter lastgaffeln. 9 Knapp - lastgaffel sänka 10 Knapp för varningssignal (signalhorn) t t Sänker lastgaffeln. Sänkhastigheten kan regleras steglöst med en knappväg med två steg (8 mm). Avger en varningssignal. 11 Inbyggd laddare t Används för laddning av batteriet. (se kapitel D). t = Standardutrustning o= Extrautrustning E 2

32 o t E 3

33 3 Ta trucken i drift F Innan trucken tas i drift, manövreras eller last kan lyfts måste föraren förvissa sig om att ingen person finns inom riskzonen. Dagliga kontroller och arbeten före användning Kontrollera hela trucken visuellt (särskilt hjul och lastredskap) så att inget är skadat. Kontrollera att batteriet och kabelanslutningarna är åtdragna. Fetta in polerna vid behov. Kontrollera att skyddstaket inte är skadat, fungerar och korrekt monterat. Kontrollera att nätkontakten och nätkabeln inte är skadade. Kontrollera att det går att läsa skyltarna och att de är fullständiga (se kapitel B). Kontrollera varnings- och säkerhetsanordningarna. Kontrollera hydraulsystemets funktion. Kontrollera att bromsarna fungerar (se sida 6) Kontrollera hydrauloljenivån en gång i veckan. Korrigera vid behov. Tillkoppla trucken Kontrollera om batterikontakten (1) är ansluten. Sätt i nyckeln i tändningslåset (2) och vrid till ändläget åt höger till läget I. Kontrollera att knappen för varningssignal (10) fungerar genom att trycka in den. Trucken är nu driftklar. Batteriladdningsindikatorn (3) resp. CANDIS (o) visar den tillgängliga batterikapaciteten. Kontrollera manöverarmens (4) bromsfunktion (se avsnitt 4.2) E 4

34 4 Arbeta med trucken 4.1 Säkerhetsregler för körning Körsträckor och arbetsområden: Körning är endast tillåten på de vägar som godkänts för trafik med truck. Obehöriga får inte uppehålla sig inom arbetsområdet. Last får bara tas upp vid de ställen som är avsedda för detta ändamål. Förhållningssätt vid körning: Anpassa körhastigheten till de lokala förhållandena. Kör långsamt t.ex. i kurvor, vid och i trånga passager, genom svängdörrar och på ställen med dålig sikt. Håll ett säkert avstånd till framförvarande fordon och ha alltid trucken under kontroll. Plötsliga inbromsningar (förutom vid faror), snabba vändningar, omkörning på farliga eller oöversiktliga ställen är förbjudet. Det är förbjudet att luta sig ut eller sträcka ut armar utanför arbets- och manöverutrymmet. Siktförhållanden under körning: Ha alltid blicken riktad i färdriktningen och ha god sikt över körsträckan. När gods som transporteras skymmer sikten måste trucken köras med lasten baktill. Om detta inte är möjligt måste en andra person gå framför trucken och varna för transporten. Körning i upp- eller nedförsbackar: Truckar får endast köras i backar om dessa godkänts som körväg, om vägbanan är ren och har bra väggrepp samt om truckens tekniska utrustning är avsedd för sådan körning. Vid lutning ska lasten alltid transporteras på motlutssidan. Det är förbjudet att vända, köra diagonalt och parkera trucken i upp- eller nedförslut. I nedförslut får trucken endast köras med reducerad hastighet, och föraren måste hela tiden vara beredd att bromsa. Körning i hissar eller på lastbryggor: Trucken får endast köras i hissar och på lastbryggor om dessa har tillräcklig hållfasthet och deras konstruktion tillåter det samt om den driftansvarige godkänt dem för trafikering med truck. Detta ska kontrolleras före körning. Trucken måste köras in i hissen med godset först och placeras så att den inte kan komma i beröring med schaktväggarna. Personer som åker med i hissen får först gå in i hissen efter att trucken står säkert och måste gå ut ur hissen före trucken. Krav på last som ska transporteras: Endast last som är säkrad enligt föreskrifterna får transporteras. Transportera aldrig laster som staplats ut över gaffelhållarens eller laststödets topp. E 5

35 4.2 Köra, styra, bromsa F Det är under inga omständigheter tillåtet att åka med trucken. Nödstopp Dra ur batterikontakten (1). Alla elektriska funktioner kopplas från. Tvångsbromsning F M M När manöverarmen släpps sker en tvångsbromsning manöverarmen flyttas automatiskt till det övre bromsområdet (B). Om det tar lång tid innan manöverarmen når bromsläget ska orsaken till detta åtgärdas. Vid behov ska gastrycksfjädern bytas ut! Köra Det är förbjudet att köra med upplyft gaffel/last med mer än 500 mm över golvet. Kör endast med stängda och ordentligt låsta kåpor. Ta trucken i drift (se kapitel 3). Körhastigheten regleras med körreglaget (6). Ställ manöverarmen (4) i körområdet (F) och för körreglaget (6) i önskad körriktning (V = framåt eller R = bakåt). R V B 1 R F B V E 6

36 F M F Långsamkörning När knappen för långsamkörning (5) används måste föraren vara extra uppmärksam. Trucken kan köras med lodrätt stående manöverarm (4) (t.ex. i trånga utrymmen som i hissar): Tryck in knappen för långsamkörning (5). För körreglaget (6) i önskad färdriktning (V eller R). Bromsen lossas. Trucken kör med låg hastighet. Bromsen aktiveras först efter att knappen för långsamkörning släpps; trucken kan endast bromsas med motströmsbromsen (körreglaget (6)) vid krypkörning. Bromsa trucken vid fara genom att omedelbart släppa knappen för långsamkörning (5). När knappen för långsamkörning trycks in i och manöverarmen är i körområdet (F) kör trucken med nedsatt hastighet och acceleration. Styrning Vrid manöverarmen (4) åt vänster eller höger. R V B 1 R F B V E 7

37 F Bromsar Truckens bromsegenskaper beror i stor utsträckning på vägförhållandena. Föraren måste ta hänsyn till detta vid körningen. Bromsa med färdbromsen: M Tilta manöverarmen (4) uppåt eller nedåt till ett av bromsområdena (B). Färdbromsen är den generatoriska bromsen. Först när denna broms inte ger tillräcklig inbromsning ansätts den mekaniska bromsen. Bromsa med motströmsbromsen: 6 6 Under körning kan körreglaget (6) sättas till motsatt riktning. Trucken bromsas in av motströmmen tills trucken stannar och börjar röra sig åt motsatt håll. Bromsa med motorbromsen: F När körreglaget är i 0-läget bromsas trucken generatoriskt. Vid fara ska manöverarmen ställas i bromsläge. M Köra i backar Lasten måste transporteras på motlutssidan! Säkra trucken så att den inte kan rulla iväg: Bromsen aktiveras automatiskt vid kort ryck när körreglaget är i nolläge (styrsystemet registrerar att trucken rullar bakåt i backen). Genom att man väljer hastighet och körriktning med körreglaget frigörs färdbromsen. E 8

38 4.3 Ta upp och sätta ner gods Z Innan en lastenhet kan tas upp ska föraren kontrollera att den är korrekt palletterad och att truckens lyftkapacitet inte överskrids. Kör in trucken med gafflarna så långt som möjligt under lasten. Lyfta Z Tryck på knappen "lastredskap lyfta" (8) tills önskad höjd är uppnådd. Lyfthastigheten kan inte regleras. Släpp knappen omedelbart när lastredskapet når ändanslaget. M Sänka Tryck på knappen "lastredskap sänka" (9) tills önskad höjd är uppnådd. Undvik att sätta ner lastenheten för hårt. 9 8 M Långsam sänkning Sänkhastigheten kan regleras i två steg med en knappväg på ca 8 mm. En kortare knappväg ger sänkning med reduceras sänkhastighet. En längre knappväg ger sänkning med full sänkhastighet. Tvåhandsmanövrering (o) Manöverenheten kan som tillval utrustas med en andra kopplingskontakt med knapparna "lastredskap lyfta" (12) och "lastredskap sänka" (13) E 9

39 5 Nödsänkning F Se till att ingen befinner sig i riskzonen vid nödsänkning. Om lyftstativet inte kan sänkas på grund av ett fel ska nödsänkningen på hydraulaggregatet användas. F Vrid tändningslåset (2) till läget "0". Dra ut batterikontakten (se kapitel D). Öppna framhuven (se kapitel F). Skruva ut skruven (14) försiktigt. Lyftanordningen sänks ned. Skruva in skruven (14) till ändläget. Trucken får inte tas i drift igen förrän felet har åtgärdats Parkera trucken och säkra den F Trucken ska parkeras på säkert sätt när den lämnas, även om den bara lämnas för en kort stund. Trucken får inte parkeras i stigningar. Lastgaffeln måste alltid vara helt nedsänkt. Sänk lastgaffeln. Ställ tändningslåset (2) i läge 0 och ta ur nyckeln. E 10

40 6 Körparametrar Z Inställningen av körparametrar kan endast ställas in av tillverkarens servicepersonal. I följande exempel visas parameterinställningen för accelerationen i körprogram 1 (parameter 101). Körprogram 1 Funktion Område Inställningsvärde Acceleration 0-9 (0,1-1,0 m/s 2 ) Motorbroms 0-9 (0,1-1,0 m/s 2 ) Max. hastighet i manöverarmens riktning med körreglage Max. hastighet i gaffelriktningen med körreglage 0-9 (2,6-5,3 km/h) 0-9 (2,6-5,3 km/h) Standard Inställningsvärde 3 (0,4 m/s 2 ) 3 (0,4 m/s 2 ) 5 (4,1 km/h) 5 (4,1 km/h) Anmärkningar Beroende av körreglagets läge Beroende av körreglagets läge E 11

41 7 Displayenhet (CANDIS) (o) Instrumentet visar: 16 Staplar för batterikapacitet Batteriets laddningsnivå 17 Stopp -symbol; lyftfrånkoppling, Batteriet måste laddas 18 6-siffrig LCD-skärm: Drifttidsmätare, visning av inmatade värden, felindikering 19 T-symbol visas i drift när laddningsvakten är inställd på underhållsfritt batteri 20 "Varning" - förvarningssymbol, Batteriet bör laddas 21 Batteriladdning pågår (bara på truckar med inbyggd laddare) Därutöver visas servicemeddelanden från elektronikkomponenterna och parameterändringar. Indikering av laddningsnivå Beroende på inställd batterityp visas också respektive inkopplingsgränser för tilläggsindikeringarna "Varning" (20) och "Stopp" (17). Tillgänglig kapacitet visas i form av 8 lysdiodstaplar. De båda nedre staplarna är alltid släckta. De tända lysdiodstaplarna anger aktuell laddningsnivå. 8 staplar motsvarar fulladdat batteri, 1 stapel motsvarar miniminivå. Om bara en stapel är tänd är kapaciteten nästan förbrukad och indikeringen (20) Varning lyser. Batteriet måste omedelbart laddas. Om inga staplar är tända visas indikeringen (17) Stopp. Det går inte längre att lyfta. Batteriet måste laddas. E 12

42 7.1 Indikering av drifttimmar Visningsområdet är 0, ,0 timmar. Kör- och lyftrörelser registreras. Displayen är bakgrundsbelyst. Om trucken har underhållsfria batterier visas symbolen "T" på drifttidsmätaren (19). Händelsemeddelanden Drifttidsmätaren används också för att indikera fel. Vid händelseindikeringen visar ett "E" för Error och ett tresiffrigt felnummer. Om flera händelser inträffar samtidigt, visas dessa efter varandra. Händelserna visas så länge som de är aktuella. Händelsemeddelanden skriver över visningen av drifttimmar. De flesta händelser leder till att ett nödstopp utlöses. Felindikeringen är kvar tills styrströmkretsen bryts (tändningslås). Z Om det inte finns en CANDIS indikeras händelsekoden genom att laddningsindikatorns lysdiod blinkar. Detaljerade komponentbeskrivningar med händelserkoder finns hos tillverkarens serviceavdelning. 7.2 Inkopplingstest Efter inkopplingen visas: displayenhetens programversion (kortvarigt) antalet drifttimmar laddningsnivån E 13

43 7.3 Felåtgärder Detta kapitel gör det möjligt för användaren att själv lokalisera och avhjälpa enkla fel eller följder av felmanövrering. Åtgärderna för felsökning ska utföras i den ordningsföljd som tabellen anger. Z Fel Möjlig orsak Åtgärder Trucken kan inte köras. Det går inte att lyfta last. Batterikontakten inte ansluten Kontrollera batterikontakten. Anslut vid behov. Tändningslåset är i läge "0". Ställ tändningslåset i läge "I". För låg laddningsnivå. Kontrollera laddningsnivån, ladda batteriet vid behov. Manöverarmen är inte i körområdet (F). Ställ manöverarmen i körområdet (F). Defekt säkring Kontrollera säkringarna 1F1. Den inbyggda laddaren är Skilj laddaren från nätet. ansluten. Trucken är inte driftklar. Vidta alla de åtgärder som beskrivs ovan under felet "Trucken kan inte köras". För låg hydrauloljenivå Kontrollera hydrauloljenivå. Defekt säkring. Kontrollera säkring 2F1. För tung last. Iaktta max. lyftkapacitet (se typskylten). För låg laddningsnivå. Ladda batteriet. Om felet inte gick att avhjälpa med hjälp av de föreslagna åtgärderna, kontakta tillverkarens serviceavdelning eftersom mer avancerade åtgärder bara får utföras av speciellt utbildad och behörig servicepersonal. E 14

44 F Underhålla trucken 1 Driftsäkerhet och miljöskydd F M De kontroller och underhållsåtgärder som beskrivs i detta kapitel ska utföras med de mellanrum som anges i checklistan för underhåll. Alla ändringar på trucken i synnerhet på säkerhetsanordningarna är förbjudna. Truckens arbetshastigheter får under inga omständigheter ändras. Endast originalreservdelar har genomgått vår kvalitetskontroll. För att garantera en säker och tillförlitlig drift får endast reservdelar från tillverkaren användas. Gamla delar och förbrukade oljor, smörjmedel och annat förbrukningsmaterial måste tas omhand enligt gällande miljöskyddsbestämmelser. Vid oljebyte kan du utnyttja tillverkarens oljeservice. Efter avslutade kontroll- och underhållsarbeten måste de åtgärder som beskrivs i avsnittet "Återstart" vidtas (se kapitel F). 2 Säkerhetsföreskrifter för underhåll Underhållspersonal: Underhåll och reparation av truckarna får endast utföras av tillverkarens personal. Tillverkarens serviceorganisation har servicetekniker som är speciellt utbildade för detta ändamål. Vi rekommenderar därför att ett underhållsavtal tecknas med tillverkarens serviceverkstad. Lyftning och uppallning: Vid upplyftning av trucken får lyftredskap bara fästas på de ställen som är avsedda för detta ändamål. Vid uppallning ska lämplig utrustning användas (kilar, träklossar) som förhindrar att trucken glider iväg eller välter. Arbeten under upplyft last får endast utföras om den är säkrad med tillräckligt kraftig kätting. M Rengöringsarbeten: Trucken får inte rengöras med brännbara vätskor. Innan du påbörjar rengöringen ska samtliga säkerhetsåtgärder vidtas för att förhindra gnistbildning (t.ex. genom kortslutning). Lossa batterikontakten på batteridrivna truckar. Elektriska och elektroniska komponenter ska rengöras med svag sug- eller tryckluft och en icke-ledande, antistatisk pensel. Om trucken rengörs med vatten eller högtryckstvätt ska samtliga elektriska och elektroniska komponenter först täckas över noggrant eftersom fukt kan leda till felfunktioner. Trucken får inte rengöras med ångstråle. Vidta de åtgärder som beskrivs i avsnittet "Återstart" efter rengöringen. F 1

45 Arbeten på elsystemet: Arbeten på elsystemet får endast utföras av behörig elektriker. Innan arbetet påbörjas ska alla de åtgärder vidtas som är nödvändiga för att förhindra elolyckor. På batteridrivna truckar ska man dessutom dra ut batterikontakten för att göra trucken spänningsfri. Svetsarbeten: För att undvika skador på elektriska och elektroniska komponenter måste dessa demonteras innan svetsning utförs på trucken. Inställningsvärden: Vid reparation och byte av hydrauliska/elektriska/elektroniska komponenter ska hänsyn tas till truckrelaterade inställningsvärden. Däck: Däckens kvalitet påverkar truckens stabilitet och köregenskaper. Vid byte av fabriksmonterade däck ska endast originalreservdelar från tillverkaren användas eftersom de data som anges på typbladet annars inte längre stämmer. Vid byte av hjul eller däck ska man se till att trucken inte lutar efteråt (t.ex. ska byte av hjul alltid ske samtidigt på höger och vänster sida). Lyftkedjor: Lyftkedjorna slits snabbt ut vid bristande smörjning. De intervaller som anges i checklistan för underhåll gäller för normal användning. Vid högre påfrestningar (damm, temperatur) krävs tätare smörjintervall. Angiven kedjespray måste användas på föreskrivet sätt. Om smörjmedlet bara appliceras på ytan blir inte smörjningen tillräcklig. Hydraulslangar: Efter sex års användning måste hydraulslangarna bytas ut. Om hydraulkomponenter byts ut bör även slangarna som hör till detta hydraulsystem bytas ut. F 2

46 3 Underhåll och inspektion M Ett noggrant och korrekt underhåll är en av de viktigaste förutsättningarna för att trucken ska fungera säkert. Om det regelbundna underhållet försummas kan det leda till stilleståndstider samtidigt som det medför olycksrisker för personal och anläggning. Angivna underhållsintervaller förutsätter enskiftsdrift och normala arbetsförhållanden. I miljöer som ställer högre krav, t.ex. mycket dammig miljö eller höga temperaturvariationer, eller vid flerskiftsarbete, ska intervallerna vara kortare. I checklistan för underhåll nedan visas de åtgärder som krävs och tidpunkter för åtgärderna. Underhållsintervallerna har definierats enligt följande: Z W = Efter 50 drifttimmar, dock minst en gång per vecka A = Efter 500 drifttimmar B = Efter 1000 drifttimmar, dock minst en gång per år C = Efter 2000 drifttimmar, dock minst en gång per år Underhållsintervallen W ska utföras av den driftansvarige. Under inkörningsfasen - efter ca 100 drifttimmar - av trucken ska den driftansvarige utföra en kontroll av hjulmuttrar och -bultar och dra åt dessa vid behov. F 3

47 4 Checklista för underhåll Underhållsintervall Standard = t W A B C Bromsar 1.1 Kontrollera bromsverkan hos färd- och t parkeringsbroms. 1.2 Kontrollera magnetbromsens luftspalt. Ställ in den vid behov. t Elsystem 2.1 Kontrollera varnings- och t säkerhetsanordningarna. 2.2 Kontrollera kabel- och motorfäste. t 2.3 Kontrollera att instrumenten, indikatorerna t och manöverbrytarna fungerar. 2.4 Kontrollera mikrobrytarnas inställning. t 2.5 Kontrollera kontaktorer och reläer. t 2.6 Kontrollera att säkringarna har rätt värden. t 2.7 Kontrollera godsanslutningen. t 2.8 Kontrollera att kabelanslutningarna är korrekt t monterade och oskadade. 2.9 Avläs styrningen och kontrollera inställningar. t Korrigera vid behov Utvärdera loggboken och radera den därefter. t Energiförsörjning 3.1 Kontrollera batteri och batterikomponenter visuellt. t 3.2 Kontrollera att batterikabelanslutningarna t sitter korrekt. Fetta in polerna vid behov. 3.3 Kontrollera syrans densitet, syranivån t och batterispänningen. 3.4 Kontrollera att batterikontakten inte är skadad, fungerar och är korrekt monterat. t Köra 4.1 INFORMATION: Byt växellådsoljan efter fullgjord livslängd (10000 h). 4.2 Kontrollera växellådan med avseende på oljud t och läckage. 4.3 Kontrollera hjullager och hjulinfästningen. t 4.4 Kontrollera att hjulen inte är slitna eller skadade. t t Ram och konstruktion 5.1 Kontrollera att chassiets förband och skruvförband t oskadade. 5.2 Kontrollera dörrar och kåpor. t 5.3 Kontrollera att skyltarna är kompletta och läsbara. t 5.4 Kontrollera lyftstativets infästning. t F 4

48 Underhållsintervall Standard = t W A B C Hyd. rörelser 6.1 Kontrollera att cylindrar och kolvstänger är oskadade, t täta och väl fastsatta. 6.2 Kontrollera inställning och slitage på glidskenor och t ändlägen. Justera vid behov. 6.3 Kontrollera lastkedjornas inställning. Efterspänn vid t behov. 6.4 Kontrollera lyftstativrullarna och slitaget i glidytorna t visuellt. 6.5 Kontrollera sidspelet i lyftstativskenorna och t gaffelhållaren. 6.6 Kontrollera hydraulsystemets funktioner. t 6.7 Byt hydrauloljefilter. t 6.8 Kontrollera att slang- och rörledningar och t anslutningar är åtdragna, täta och oskadade. 6.9 Kontrollera nödsänkningens funktion. t 6.10 Kontrollera hydrauloljenivån. Fyll på vid behov. t 6.11 Byt hydraulolja efter 2000 driftstimmar/vartannat år t 6.12 Kontrollera gaffelarmarna och lastredskap (dorn eller t dyl.) så att de inte är slitna eller skadade. Obligatoriska åtgärder 7.1 Provkör trucken med nominell last. t 7.2 Besiktiga efter genomfört underhåll. t 7.3 Smörj trucken enligt smörjschemat. t Styrning 8.1 Kontrollera manöverarmens återställning. t Laddare 9.1 Kontrollera nätkontakt och nätkabel. t 9.2 Kontrollera startspärren på truckar med inbyggd t laddare. 9.3 Potentialmätning på chassiet vid pågående lastning. t F 5

49 max min 5 Smörjschema E / F G A (C) 4,5 l B 0,55 l g h b a Glidytor Påfyllningsöppning, hydraulolja Påfyllningsstuts, växellådsolja Växeloljeöverlopp för påfyllningsmängd och kontrollskruv Avtappningsskruv, växellådsolja F 6

50 5.1 Drivmedel F Hantering av drivmedel: Drivmedel måste alltid hanteras fackmannamässigt och enligt tillverkarens föreskrifter. Felaktig hantering kan innebära risk för hälsa, liv och miljö. Drivmedel får endast förvaras i föreskrivna behållare. De kan vara brännbara och får därför inte komma i kontakt med heta komponenter eller öppen eld. Använd alltid rena behållare vid påfyllning av drivmedel. Det är inte tillåtet att blanda drivmedel av olika kvalitet. Undantag från föreskriften medges bara om den här bruksanvisningen uttryckligen föreskriver blandning. Undvik allt spill. Utspillda vätskor ska omedelbart bindas med lämpligt bindemedel och sedan avfallshanteras enligt gällande miljöföreskrifter. M Kod Best.-nr Leveransmängd Beteckning Används för * 5,0 l Jungheinrich A * 1,0 l Hydraulolja Hydraulsystem ,0 l H-LP 46, DIN B ,0 l Titan Cytra Växellåda HSY 75W-90 C ,0 l Renolin MR 310 Hydraulsystem E g insats F g insats Standard Fett, DIN Kylhusfett, DIN Smörjning G ,4 l Kedjespray Kedjor *Truckarna levereras från fabrik med en speciell hydraulolja (Jungheinrichs hydraulolja, blåfärgad) och kylhushydraulolja (rödfärgad). Jungheinrichs hydraulolja kan endast beställas via Jungheinrichs serviceorganisation. Det är tillåtet att använda en av de nämnda alternativa hydrauloljorna men det kan leda till försämrad funktion. Blandning av Jungheinrichs hydraulolja och en av de nämnda hydrauloljorna är tillåtet. F 7

51 6 Underhållsinstruktioner 6.1 Förbereda trucken för service och underhållsarbeten För att undvika olyckor vid service- och underhållsarbete måste du vidta alla nödvändiga säkerhetsåtgärder. Följande förberedelser krävs: F Parkera trucken säkert (se kapitel E). Dra ut batterikontakten (1) så att trucken inte kan startas oavsiktligt. Vid arbeten under upplyft truck ska trucken säkras så att den inte tippar eller glider iväg. När trucken ska lyftas måste också de föreskrifter följas som finns i kapitlet Transport och första idrifttagning. 6.2 Ta bort framhuven Öppna batteriluckan. Skruva ut de två skruvarna (6). Ta försiktigt av framhuven (2). 6.3 Ta av motorkåpan Motorkåpan består av två delar (3 och 4). Vrid manöverarmen till vänster ändläge. Skruva ut de 2 skruvarna (5). Ta försiktigt av kåpans första del (3). Vrid manöverarmen till höger ändläge. Skruva loss kåpans andra del (4) och ta försiktigt av den F 8

52 6.4 Kontrollera hydrauloljenivå M Förbered trucken för service- och underhållsarbeten (se avsnitt 6.1). Ta av framhuven (se avsnitt 6.2). Kontrollera hydrauloljenivån på hydraultanken. På hydraultanken finns markeringar. Oljenivån måste avläsas vid nedsänkt lastgaffel. M Fyll vid behov på växellådsolja med rätt specifikationer (se avsnitt 5.1). Montering sker i omvänd ordningsföljd. max min F 9

53 6.5 Kontrollera elektriska säkringar Förbereda trucken för service och underhållsarbeten (se avsnitt 6.1). Demontera framhuven (se avsnitt 6.2). Kontrollera att samtliga säkringar har korrekt styrka enligt tabellen, byt ut vid behov Pos. Beteckning Säkring av: Värde 7 2F1 Säkring pumpmotor 100 A 8 1F1 Säkring drivmotor 60 A 9 1F9 Styrsäkring elektronik köra/lyfta 10 A 10 F13 Styrsäkring magnetventil/magnetbroms 10 A F 10

54 6.6 Återstart Trucken får inte återstartas efter rengöring eller underhållsarbeten förrän följande åtgärder vidtagits: Kontrollera att signalhornet fungerar. Kontrollera att nödstoppet fungerar. Kontrollera att bromsarna fungerar. Smörj enligt smörjschemat. 7 Ställa av trucken M Om trucken tas ur drift längre än 2 månader får den endast förvaras i en frostfri och torr lokal. De åtgärder som ska vidtas före, under och efter avställningen beskrivs nedan. Trucken måste under avställningen vara uppallad så att alla hjul går fria. Om du inte gör det finns det risk för att hjul och hjullager skadas. Kontakta tillverkarens serviceavdelning för att diskutera ytterligare åtgärder om trucken ska tas ur drift längre än 6 månader. 7.1 Åtgärder före avställning Z Rengör trucken noga. Kontrollera bromsarna. Kontrollera hydrauloljenivån och fyll på vid behov (se kapitel F). Applicera ett tunt olje- eller fettskikt på alla omålade mekaniska komponenter. Smörj trucken enligt underhållsschemat (se kapitel F). Ladda batteriet (se kapitel D). Dra ut och rengör batterikontakten samt smörj polskruvarna med polfett. Följ dessutom alla instruktioner från batteriets tillverkare. Spraya alla friliggande elektriska kontakter med lämplig kontaktspray. 7.2 Åtgärder under avställning Var 2:e månad: M Ladda batteriet (se kapitel D). Batteridrivna truckar: Batteriet ska laddas regelbundet. Annars leder batteriets självurladdning till för låg laddningsnivå vilket orsakar sulfatering som i sin tur förstör batteriet. F 11

55 7.3 Återstart efter avställning Z F Rengör trucken noga. Smörj trucken enligt underhållsschemat (se kapitel F). Rengör batteriet, smörj polskruvarna med polfett och anslut batteriet. Ladda batteriet (se kapitel D). Kontrollera om det finns kondensvatten i växellådsoljan. Byt olja vid behov. Kontrollera om det finns kondensvatten i hydrauloljan. Byt olja vid behov. Ta trucken i drift (se kapitel E). Batteridrivna truckar: Vid kontaktproblem i elsystemet ska friliggande kontakter sprayas med kontaktspray. Eventuella oxidskikt på reglagens kontakter avlägsnas genom att man aktiverar reglagen ett flertal gånger. Gör flera provbromsningar omedelbart efter idrifttagningen. 8 Säkerhetskontroll med jämna mellanrum och efter exceptionella händelser Z Utför en säkerhetskontroll enligt nationella föreskrifter. Jungheinrich rekommenderar en kontroll enligt FEM-direktivet För dessa kontroller erbjuder Jungheinrich en speciell säkerhetsservice med adekvat utbildad personal. Trucken måste kontrolleras minst en gång per år (beakta nationella föreskrifter) eller efter speciella händelser av en särskilt kvalificerad person. Denna person måste avge sitt utlåtande helt ur säkerhetssynpunkt oberoende av företagsmässiga och ekonomiska förhållanden. Personen måste ha tillräckliga kunskaper och sådan erfarenhet att han/hon kan bedöma truckens tillstånd och skyddsutrustningens funktion enligt teknikens regler och grundprinciperna för kontroll av truckar. Samtidigt ska en fullständig kontroll utföras av truckens tekniska tillstånd beträffande risker för olycksfall. Dessutom måste trucken kontrolleras noggrant avseende skador som kan ha orsakats av ej avsedd användning. Ett besiktningsprotokoll ska utfärdas. Resultatet av kontrollen ska bevaras minst till nästnästa kontroll. Z Den driftansvarige måste se till att brister avhjälps omedelbart. Efter utförd kontroll förses trucken med ett kontrollmärke som synligt bevis för godkännande. På märket anges vilken månad och vilket år nästa kontroll ska ske. 9 Slutgiltig avställning, omhändertagande Z Den slutgiltiga avställningen och avfallshanteringen av trucken ska ske enligt de lagbestämmelser som gäller i användarlandet. Beakta särskilt de bestämmelser som gäller för avfallshantering av batteri, förbrukningsmaterial samt elektronik och elektrisk anläggning. F 12
