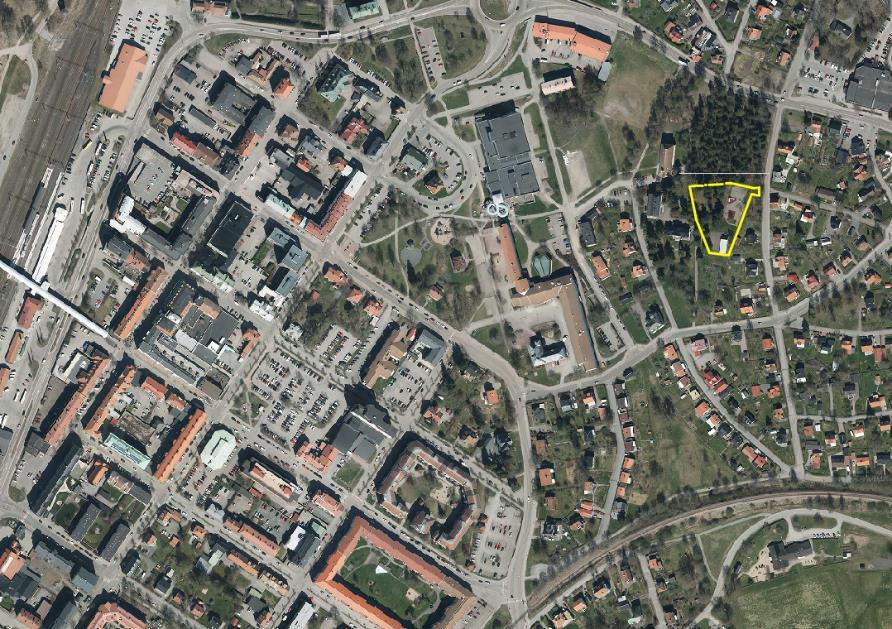

1 GRANSKNINGSHANDLING 1(5) Verksamhetsområde planering Kajsa Holmqvist, Solstudie Tillhörande detaljplan för Del av Valla 6 i Ludvika Ortofoto med plangränsen ritad i gult. Ludvika kommun Hemsida E-post samhallsbyggnad@ludvika.se Organisationsnr Postadress Ludvika Besöksadress Carlavägen Ludvika Telefon Fax Bankgiro PlusGiro

2 2(5) Innehåll Solstudie Introduktion Skuggor vid höst- och vårdagjämning Skuggor vid vintersolstånd Skuggor vid sommarsolstånd Slutsats Medverkande tjänstemän Introduktion Under samrådet uppdagades, bland boende i närheten av detaljplaneområdet, en oro för hur skuggförhållandena skulle förändras om detaljplaneförslaget genomförs. Därför har denna solstudie tagits fram. Solstudien bygger på en enkel 3D-modell som visar hur skuggan från en ny byggnad skulle falla. Solstudien utgår från att byggrätten byggs ut maximalt enligt vad detaljplanen anger i granskningshandlingarna. Solstudien visar skuggbildningen vid 4 dagar på året, vår- och höstdagjämningen den 20 mars respektive den 22 september, sommarsolståndet den 21 juni och vintersolståndet den 21 december. Dessa dagar är vedertagna tider på året för att ge en tydlig bild av skuggpåverkan. Skuggbilder visas för klockslagen 15, 18 och 21 enligt vintertid, vilket motsvarar klockan 16, 19 och 22 sommartid. Tidigare på dagen faller skuggan åt norr eller väster och påverkar därför inte någon annan fastighet. I solstudien visas endast skuggor ifrån byggnader, i verkligheten påverkas området även av skugga från befintliga täta trädbestånd längs fastighetsgränsen till Valla 2 (se bild på sidan 4). Höjd och volym på befintliga byggnader är endast uppskattade utifrån grundkarta och bildmaterial medan den nya byggnaden redovisas exakt som de maximala mått som tillåts i detaljplanen. Bilden som skuggorna visas i är ett urklipp från 3D-modellen. Villagatan syns mitt i bilden och den nya byggnaden till vänster inom gulmarkerat område. Modellen utgår ifrån en helt plan markyta, vilket förstås inte är fallet i verkligheten, dock är marknivåskillnaderna så små inom området att det inte bedöms påverka utfallet av solstudien.

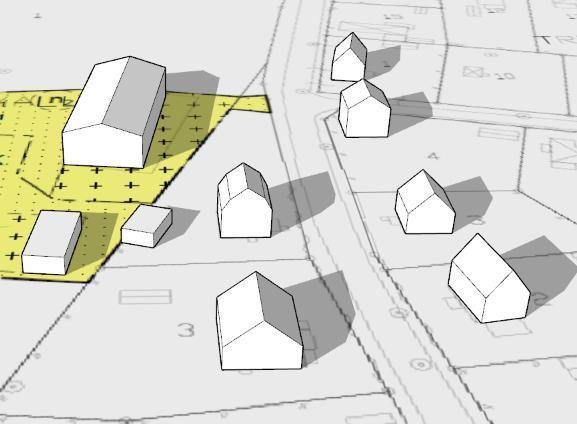

3 3(5) 2. Skuggor vid höst- och vårdagjämning Vid höst- och vårdagjämning kl faller skuggorna mot nordost. Skugga från den nya byggnaden påverkar ingen av de andra fastigheterna i området. Vid höst- och vårdagjämning kl går solen ner i Ludvika. Klockan 21 är det mörkt. 3. Skuggor vid vintersolstånd Vid vintersolståndet kl faller skuggorna mot nordost. Skugga från den nya byggnaden påverkar inte nämnvärt någon av de andra tomterna i området. Klockan 18 har solen gått ner.

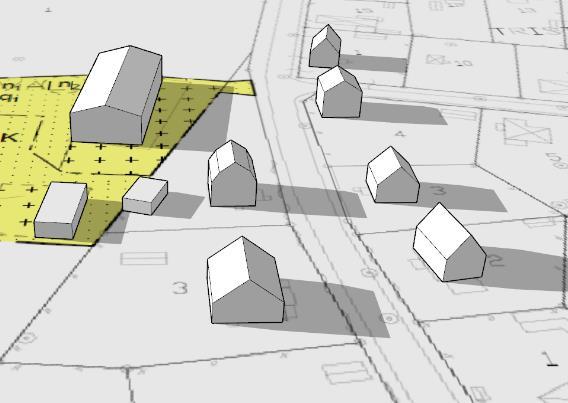

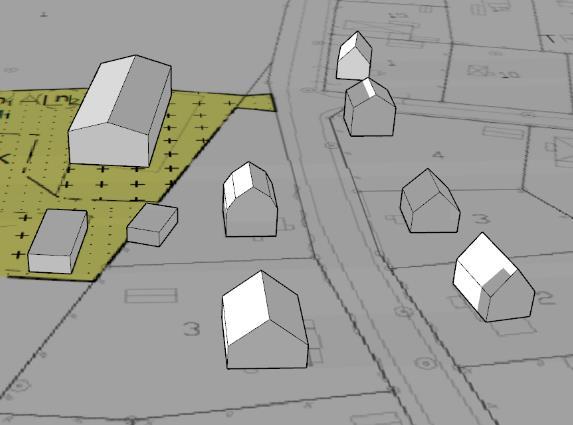

4 4(5) 4. Skuggor vid sommarsolstånd Vid sommarsolståndet kl faller skuggorna mot nordost. Skugga från den nya byggnaden påverkar ingen av de andra fastigheterna i området. Vid sommarsolståndet kl faller skuggorna mot öster. Skugga från den nya byggnaden påverkar inte fastigheterna på den östra sidan av Villagatan. Däremot skuggar den en del av fastigheten Valla 2. Vid sommarsolståndet kl har mörkret börjat lägga sig över Ludvika. Solen når endast taknockarna på husen.

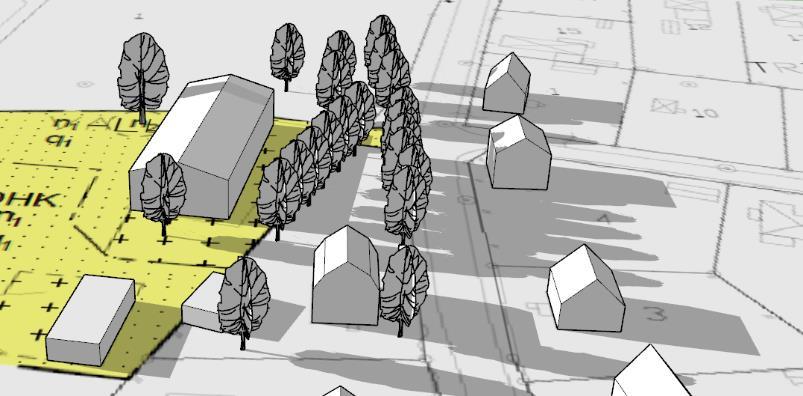

5 5(5) 5. Slutsats Slutsatsen från denna studie är att byggrättens höjd medger fortsatt goda ljusförhållanden i området. Det finns därför ingen anledning att utifrån denna aspekt begränsa byggrätten ytterligare. Endast på kvällen under den ljusaste årstiden påverkar skuggan från den nya byggnaden en annan bostadsfastighet. Det ska dock nämnas att på båda sidor av denna fastighet finns idag täta bestånd av träd som är högre än 8 meter. Träden skuggar både denna fastighet och fastigheter på andra sidan Villagatan, mer än vad en ny byggnad skulle göra. Bilden nedan visar bostadsområdet med en ny byggnad (8 meter hög i nock) inklusive skuggor från höga träd vid sommarsolståndet kl Medverkande tjänstemän Solstudien har tagits fram av verksamhetsområde planering. Patricia Magnell Tf. Planeringschef Kajsa Holmqvist Landskapsarkitekt
