1 VALLENTUNA KOMMUN Sammanträdesprotokoll Barn- och ungdomsnämndens förskoleutskott Flytt av verksamheten vid Lindholmens förskola, Buketten (BUN ) Beslut Förskoleutskottet föreslår att: Barn- och ungdomsnämnden beslutar att verksamheten vid Lindholmens förskola, Buketten omlokaliseras till uppförda paviljonger vid Ekens förskola från höstterminen Ärendebeskrivning Den kommunala förskoleverksamheten i Lindholmen är fördelad på två byggnader. Den äldre byggnaden benämnd Buketten uppfördes Verksamheten har uttryckt oro för inomhusmiljön på Buketten då de drabbats av luftrörsproblem som misstänks bero på byggnadens skick. Mätningar som genomfördes visade på mycket omfattande skador i form av fukt samt mikrobiell påväxt (se bilagor). Åtgärdsförlagen innefattar renovering av större delen av byggnaden vilket skulle omöjliggöra verksamhet under en längre tidsperiod tog kommunfullmäktige beslut om att paviljonger för förskoleverksamhet ska uppföras i anslutning till Gustav Vasaskolan. Paviljongerna var ursprungligen avsedda för den förväntade befolkningsökningen av barn i förskoleålder. Den senaste befolkningsprognosen visar dock att utvecklingen de närmsta åren blir lägre än tidigare förväntat. Paviljongerna kommer att ha en kapacitet på tre avdelningar för totalt 60 barn vilket motsvarar kapaciteten på Buketten. Då ingen utbyggnad av förskoleplatser i Lindholmen är nödvändig de närmsta åren är förvaltningens förslag att verksamheten omlokaliseras till paviljongerna under sommaren 2018 då de planeras att vara uppförda. I kommunens investeringsplan finns planer på en ny skola och förskola år 2025 vilket då skulle ersätta paviljongerna permanent. Yrkanden Mattias Dejke (L) yrkar att förskoleutskottet föreslår att: Barn- och ungdomsnämnden beslutar att verksamheten vid Lindholmens förskola, Buketten omlokaliseras till uppförda paviljonger vid Ekens förskola från höstterminen Beslutsgång Ordförande, Mattias Dejke (L), ställer proposition på sitt eget yrkande och finner att förskoleutskottet beslutar i enlighet därmed. Beslutsunderlag 1. Flytt av verksamheten vid Lindholmens förskola, Buketten 2. RB 16017B Rapport Lindholmens förskola (2) 3. RB16017B Lindholmens fsk BILAGOR (2) Justerandes sign Justerandes sign Utdragsbestyrkande 1

2 VALLENTUNA KOMMUN Sammanträdesprotokoll Barn- och ungdomsnämndens förskoleutskott Expedieras till Akten Justerandes sign Justerandes sign Utdragsbestyrkande 2

3 VALLENTUNA KOMMUN TJÄNSTESKRIVELSE BARN- OCH UNGDOMSFÖRVALTNINGEN DNR BUN ANDERS FORSBERG SID 1/2 LOKALSTRATEG BARN- OCH UNGDOMSNÄMNDEN Tjänsteskrivelse Flytt av verksamheten vid Lindholmens förskola, Buketten Förslag till beslut Barn- och ungdomsnämnden beslutar att verksamheten vid Lindholmens förskola, Buketten omlokaliseras till uppförda paviljonger vid Ekens förskola från höstterminen Ärendet i korthet Den kommunala förskoleverksamheten i Lindholmen är fördelad på två byggnader. Den äldre byggnaden benämnd Buketten uppfördes Verksamheten har uttryckt oro för inomhusmiljön på Buketten då de drabbats av luftrörsproblem som misstänks bero på byggnadens skick. Mätningar som genomfördes visade på mycket omfattande skador i form av fukt samt mikrobiell påväxt (se bilagor). Åtgärdsförlagen innefattar renovering av större delen av byggnaden vilket skulle omöjliggöra verksamhet under en längre tidsperiod tog kommunfullmäktige beslut om att paviljonger för förskoleverksamhet ska uppföras i anslutning till Gustav Vasaskolan. Paviljongerna var ursprungligen avsedda för den förväntade befolkningsökningen av barn i förskoleålder. Den senaste befolkningsprognosen visar dock att utvecklingen de närmsta åren blir lägre än tidigare förväntat. Paviljongerna kommer att ha en kapacitet på tre avdelningar för totalt 60 barn vilket motsvarar kapaciteten på Buketten. Då ingen utbyggnad av förskoleplatser i Lindholmen är nödvändig de närmsta åren är förvaltningens förslag att verksamheten omlokaliseras till paviljongerna under sommaren 2018 då de planeras att vara uppförda. I kommunens investeringsplan finns planer på en ny skola och förskola år 2025 vilket då skulle ersätta paviljongerna permanent. Handlingar Henrik Lennermark Utbildningschef Mikael Göransson Verksamhetschef ekonomi och administration VALLENTUNA TFN FAX

4 VALLENTUNA KOMMUN TJÄNSTESKRIVELSE FÖRVALTING DNR BUN SID 2/2 Ska expedieras till Akten

5 1 av 30 Rapport från kompletterande undersökning av innemiljön Lindholmens förskola Avdelning Tulpanen och Krokusen Vallentuna kommun Solna Roland Blomquist Utredningsingenjör SBR Byggmiljögruppen - BMG Roland Blomquist AB - Orgnr Virebergsvägen 13, Solna - Tel , roland.blomquist@byggmiljogruppen.se

6 2 av 31 Innehållsförteckning Allmänna upplysningar... 3 Utförda undersökningar... 4 Undersökningsresultat... 6 Sammanfattning och bedömning Åtgärdsförslag Bilagor 1. Planritningar med provplatser 2. Mykologiska analyser IVL AB och tolkning 3. Luktanalys protokoll 4. Spormängdsmätning i rumsluften

7 3 av 31 Allmänna upplysningar Uppdragsgivare: Objekt: Uppdrag: Vallentuna kommun Arne Malmberg Vallentuna Lindholmens förskola, Vallentuna. Undersöka innemiljön och eventuell förekomst av fuktoch mögelskador samt ge förslag till övergripande åtgärder i avdelning Tulpanen och avdelning Krokusen. Besiktningsdag: 14 februari och 16 februari 2017 Besiktningsman: Övriga närvarande: Objektsbeskrivning: Bakgrund: Roland Blomquist, tel och Sten Ros tel Personalen. Förskolebyggnad i ett plan. Byggår 1975 Stomme Träkonstruktion Ytterväggar Träkonstruktion med spontad stående fasadpanel. Ytterväggsyllar av tryckimpregnerat virke. Yttertak Sadeltak med takpapp Bjälklag mot Flytande golv med cellplast och ställvis mark: sandavjämning mot betongplatta på mark. Kantbalk av Leca-block. I våtrum våtrumsmatta på överbetong. Personal och barn har drabbats av onormalt många förkylningar och nästäppa som ej släpper på avdelning Hyacinten. På avdelning Liljan har två barn drabbats av sjukdom som lett till sjukhusvistelse. Med hänsyn till ovanstående är personal och föräldrar oroliga för inomhusmiljön i dessa delar av förskolan. Under juni 2016 utfördes undersökning av dessa avdelningar av ByggMiljöGruppen. Detta är en kompletterande undersökning av övriga avdelningar Tulpanen och Krokusen för att få status av hela förskolan. Tillgängliga handlingar: Planritningar och bakgrundsinformation av personalen. Kvalitetskontroll: Varje rapport kvalitetsgranskas innan rapporten signeras. Utredningsarbetet styrs av en dokumenterad rutin. ByggMiljöGruppen är miljö- och kvalitetscertifierad enligt ISO 9001:2008 och ISO 14001:2004 genom Qvalify AB.

8 4 av 31 Utförda undersökningar Okulärbesiktning Okulärbesiktning av lokalerna i berörda delar av förskolan Okulärbesiktning av kallvinden vid fläktrummet på avdelning Hyacinten. Okulärbesiktning utfördes vid samtliga provplatser, se markering på planritning bilaga 1. Okulärbesiktning redovisas under Undersökningsresultat sidan 6. Mätningar och provtagningar Fuktkvotsmätning (u) utfördes i underlagstak i fläktrum, väggskivor, syllar och golvspånskivor med fuktkvotsmätare Protimeter Surveymaster. Fuktindikering i gipsskivors kartongpapp utfördes med Protimeter Surveymaster. Fuktindikering i betongplattan utfördes med fuktindikator Gann UNI 1. Större provhål med varierande storlek sågades upp i nedre del av väggar samt i golven. Materialprov för mykologisk analys har tagits på syllar, plastfolie i golv och väggar, Plywoodskivor (underlagstak), wellpapp (vindisolering), Masonitespill på betongplattan och väggspånskivor. Analyserna har utförts av Svenska Miljöinstitutet i Stockholm (IVL AB), se bilaga 2. Materialprover har tagits för luktanalys på cellplastisolering, plastfolie i golv och ytterväggar, syllar, mineralullsisolering, väggspånskivor, Masonite och Masonitespillrester i golv. Luktprover tas ut på plats och genomgår på annan plats luktbedömning av en luktpanel sammansatt av minst fyra stycken erfarna utredningsingenjörer på ByggMiljöGruppen, se bilaga 3. Mögelspormängdsmätning har utförts med spormätare av typ RCS-sampler. Proverna har tagits i rumsluften samt utomhus som referens. Analyserna har utförts av Svenska Miljöinstitutet (IVL AB), se bilaga 4. Resultaten av utförda provtagningar framgår under Undersökningsresultat sidan 6.

9 5 av 31 Bedömningsgrunder Fukt På organiska material finns risk för mögelpåväxt vid RF > %. I trä motsvarar detta en fuktkvot u > %. I trä finns risk för tillväxt av blånadssvamp vid fuktkvot u > 20 %. Risk för röta finns vid fuktkvot u > 28 %. På betong finns risk för alkalisk nedbrytning vid RF > 85 %. Fuktindikering i betongplatta mot mark utan underliggande värmeisolering: Utslag är normala, förväntade värden. Utslag är förhöjda värden. Utslag bedöms som mycket förhöjda värden. Mögelsporer Halten mögelsporer i utomhusluften varierar relativt kraftigt beroende på årstid. Högst är halterna i utomhusluften under våren och sommaren och lägst under vintern då marken är snötäckt. Detta medför att även halterna sporer i inomhusluften kommer att variera beroende på årstid då utomhusluften tas in via ventilationssystemet. En del sporer avskiljs i filtren i ventilationssystemet. Ventilationssystemets filter (avskiljningsgrad) på tilluften påverkar också halten sporer i luften. Några hygieniska gränsvärden för mögelsporer finns inte i Sverige för icke industriell miljö såsom kontorsmiljö och miljö för skolverksamhet. Det hygieniska gränsvärdet för (HGV) för industriell miljö är satt till CFU/m³. Enligt EU direktiv är riktvärdet att sporhalten i rumsluft i hus ska understiga 200 CFU/m³ för att halterna ska bedömas som låga. Några gränsvärden finns ej. Den gräns som används praktiskt av skadeutredare beträffande rumsluft är att halterna (CFU/m³) i rumsluften ska vara i samma storleksordning som utomhusluften. Är halterna i rumsluften betydligt högre (flera gånger högre) i kombination med kraftigt avvikande samansättning sporer indikerar detta en fukt/mögelskada.

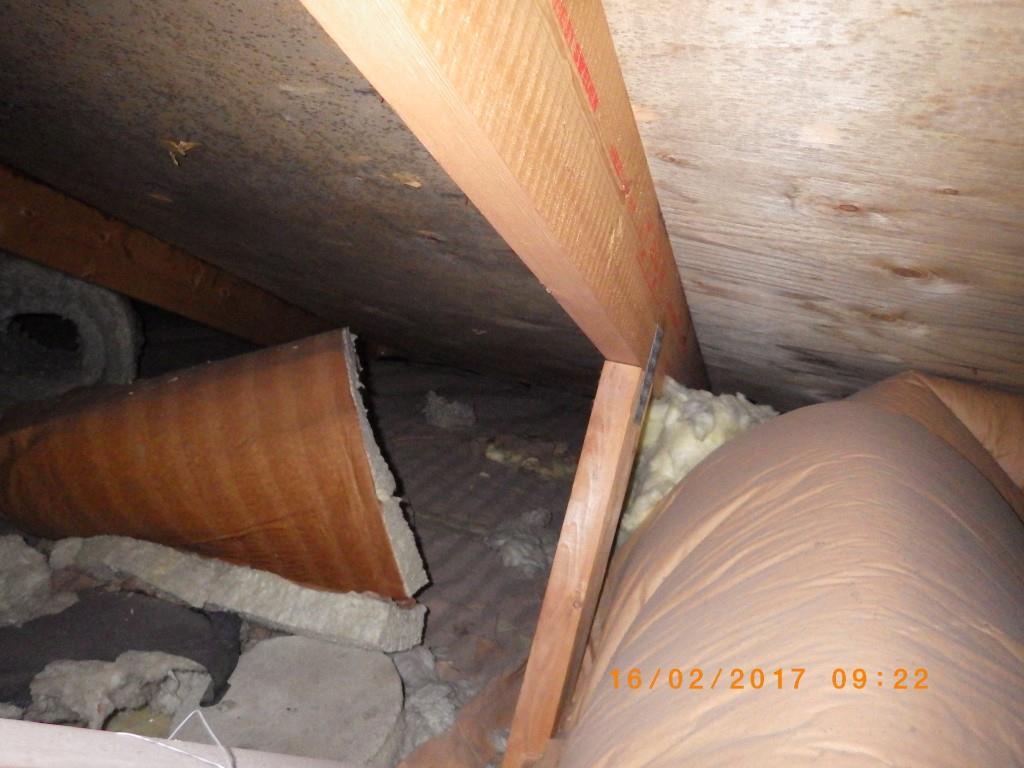

10 6 av 31 Undersökningsresultat Kallvind vid fläktrum (ovan avdelning Hyacinten) Beskrivning Mindre del av kallvinden gick att besiktiga från fläktrummet som är byggt senare då ventilationen byggdes om. Underlagstak av Plywoodskivor med papptäckning. Vindsbjälklag sett ovanifrån: Bjälklagsisolering av mineralullsskivor med wellpapp på undersidan sedan ångspärr av svart plastfolie, glespanel och innertak av gipsskivor. Iakttagelser Ställvis förekommer det gamla intorkade fuktfläckar samt ytlig missfärgning på Plywoodskivornas insida. Missfärgningen utgörs av mikrobiella angrepp (mögel- och blånadssvamp). Dessa skador synes vara orsakade av tidigare takläckage. Bilderna 3599 och 3593 ovan visar fuktskador på Plywoodskivor i underlagstaket.

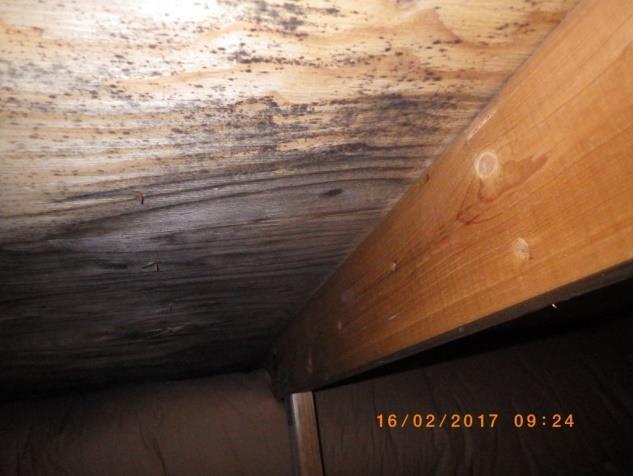

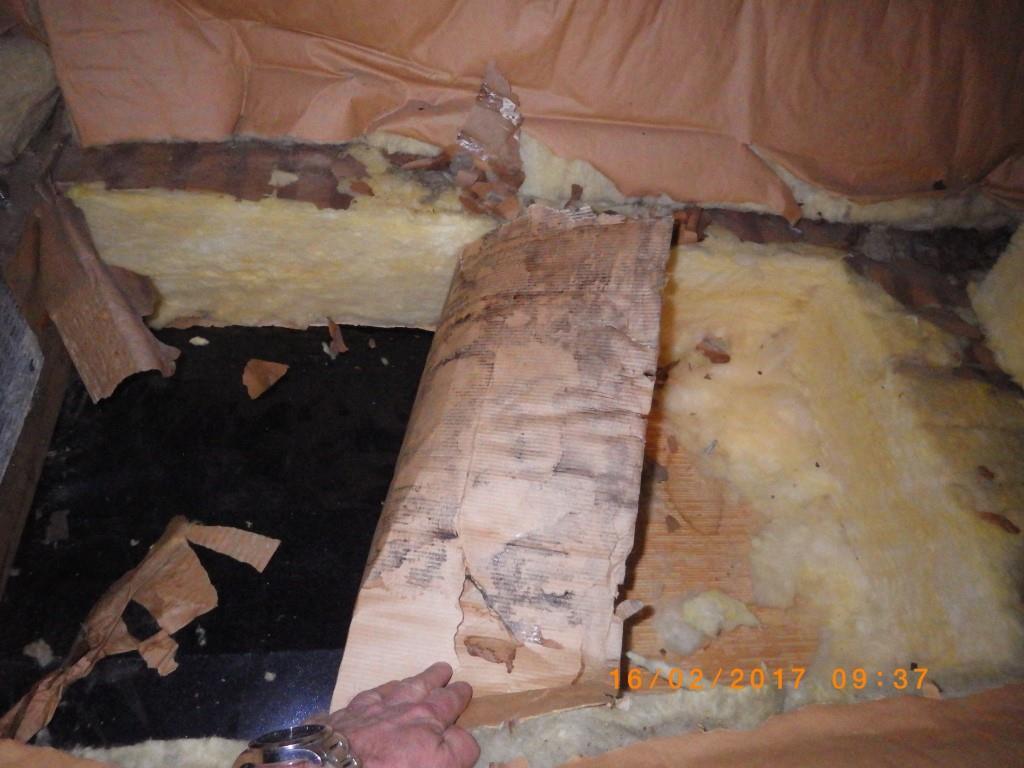

11 7 av 31 Bild 3588 ovan visar bristfällig luftning av kallvinden vid takfot. Bild 3598 ovan visar missfärgning/fläckar på wellpappsskikt på undersidan av mineralullsisolering som är orsakat av tidigare takläckage. Under isoleringen med wellpapp syns den svarta plastfolien (ångspärren).

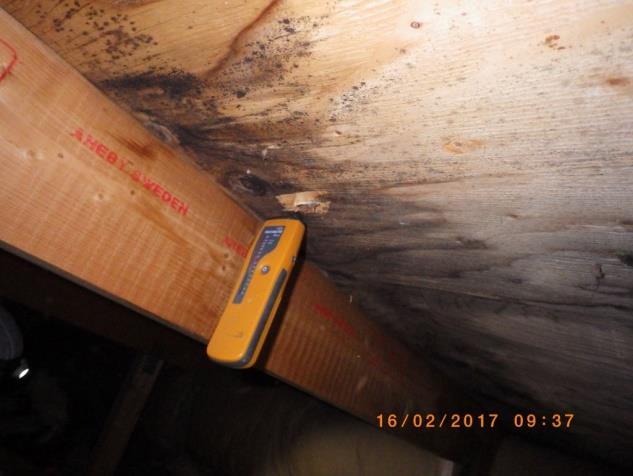

12 8 av 31 Mätningar Fuktkvoten i underlagstaket av Plywoodskivor uppmättes till u = % (något förhöjt). Provtagningar Prov nr 230 togs på missfärgad plywoodskiva från underlagstaket för mykologisk analys på laboratorium. Analysen visar att provet är mikrobiellt skadat. Prov nr 231 togs på wellpapp från undersidan av bjälklagsisoleringen (där missfärgning förekommer på underlagstaket) för mykologisk analys på laboratorium. Analysen visar att wellpappen på undersidan av mineralullsisoleringen är mikrobiellt skadad.

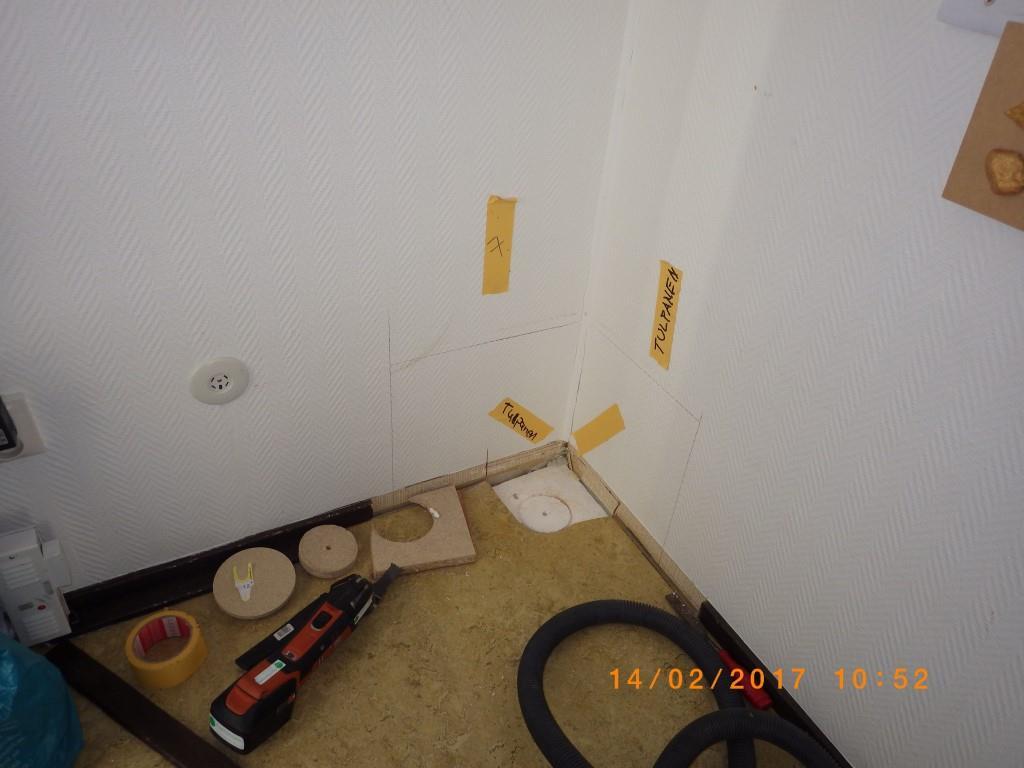

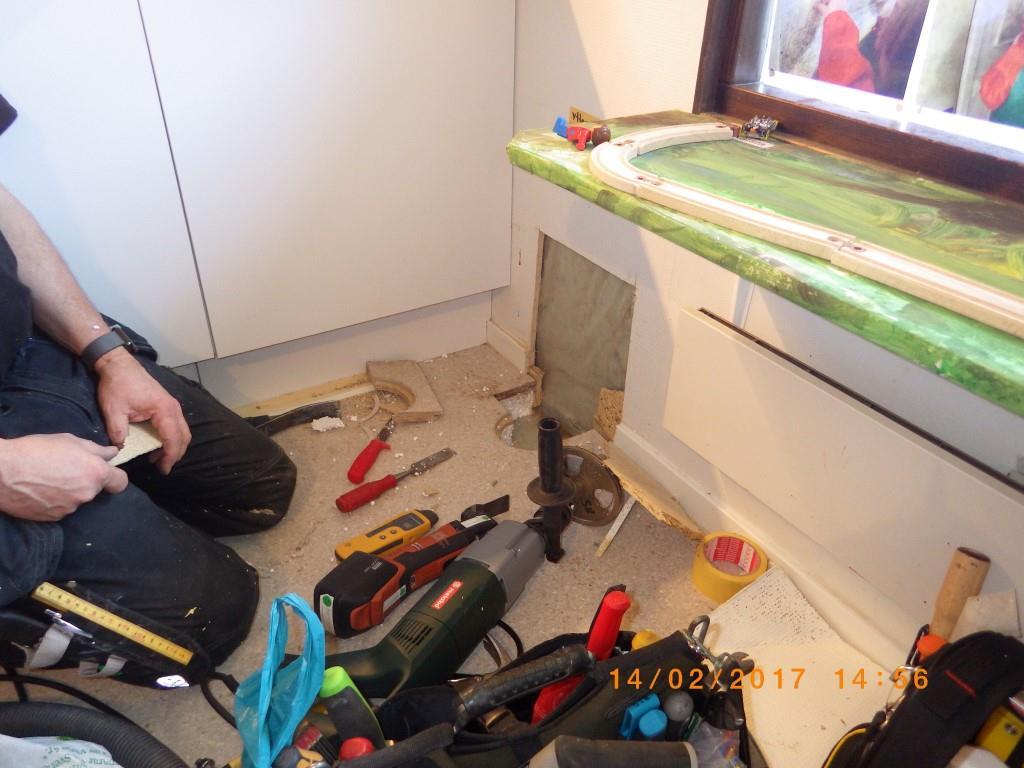

13 9 av 31 Resultat från utförda undersökningar i golv och väggar Provplats 7 vilrum, avdelning Tulpanen Beskrivning Provhålet upptaget i yttervägg och i mellanvägg samt i golvkonstruktionen. Golvkonstruktion sett ovanifrån: Linoleummatta Spånskiva 18 mm Cellplastisolering 70 mm Plastfolie Betongplatta mot mark Väggkonstruktion sett inifrån: Yttervägg Spånskiva Plastfolie 125 mm mineralull mellan träreglar Tryckimpregnerad syll på sylltätning av svart gummi (Neopren) mot betongplattan Mellanvägg Spånskiva 70 mm regelvägg med mineralull med syll (ej tryckt) mot plastfolie och betongplattan Iakttagelser Yttre syll (tryckimpregnerad) ligger på ett Leca-block ca 210 mm ovan betongplattans ovansida. Syllen är avskild från Leca-blocket med sylltätning av svart gummi. Bild 3566 ovan visar provplatsens placering.

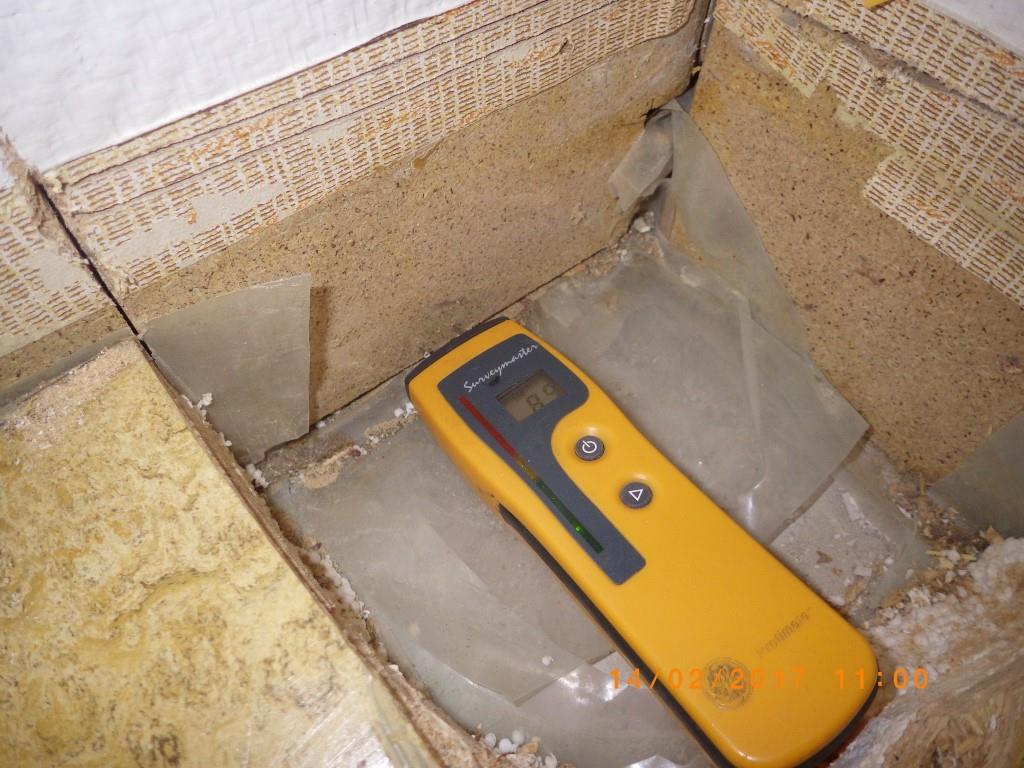

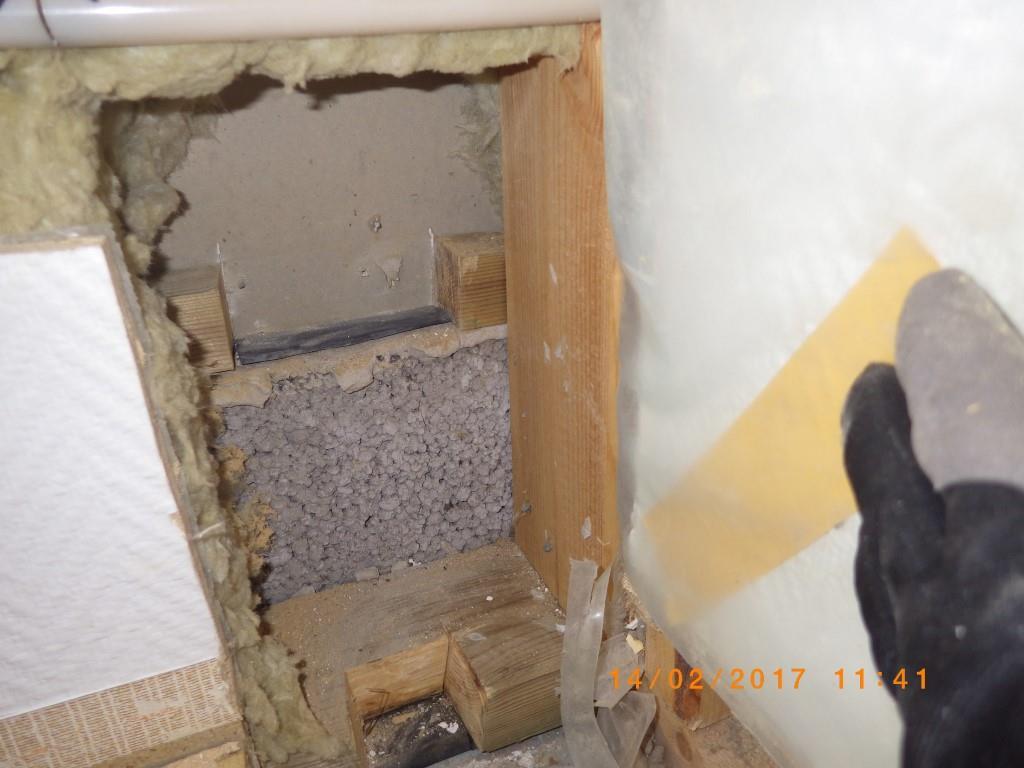

14 10 av 31 Bild 3567 visar fuktmätning i nedre delen av väggspånskivor på ytter- och mellanvägg. Låga fuktkvoter uppmättes. Bild 3570 visar uttagna syllprover både i den yttre- och den inre syllen samt upptaget provhål i nedre delen av mellanväggen.

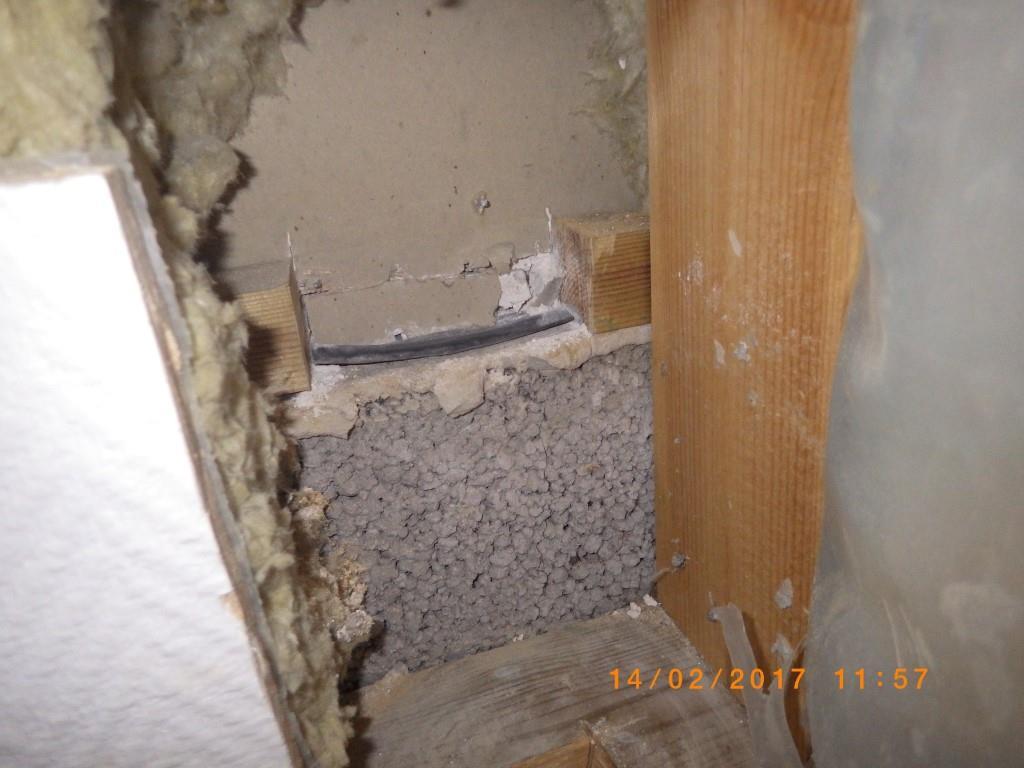

15 11 av 31 Bild 3572 visar oskadad torr vindskyddsgips. Mellanväggssyll uppvisar inga synliga fuktskador. Ingen onormal lukt kändes på plats från mellanväggssyll och mineralullsisolering i mellanväggen vid golv.

16 12 av 31 Mätningar Fuktkvot u = 10 % i nedre del av väggspånskiva yttervägg (torrt) Fuktkvot u = 10 % i nedre del av väggspånskiva mellanvägg (torrt). Fuktindikering Gann 115 mot betongplattan (förhöjt värde) Fuktkvot u = 12 % i tryckimpregnerad inre syll, gäller både ovansida, undersida och utsida (torrt). Fuktkvot = 14 % i undersida yttre syll (torrt). Fuktindikering i yttre vindskyddsgips 8 % (torrt). Fuktkvot = 10 % i mellanväggsyll, ej tryckimpregnerad (torrt). Provtagningar Prov nr 012 togs på cellplastisolering för luktanalys. Luktanalysen visar att undersidan av cellplasten avger mikrobiell lukt. Prov nr 013 togs på plastfolie under cellplastisolering för luktanalys. Luktanalysen visar att prover avger tydlig mikrobiell lukt. Prov nr 014 togs på platsfolie närmast betongplattan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger tydlig mögellukt Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 015 togs på plastfolie vid syll i ytterväggen för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger tydlig mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 016 togs på övre tryckimpregnerad syll för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet enbart avger naturlig materiallukt/impregneringslukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 017 togs på yttre (övre) tryckimpregnerad syll för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet enbart avger naturlig materiallukt/impregneringslukt. Den mykologiska analysen visar att är mikrobiellt skadat. Prov nr 018 togs på mineralullisolering i ytterväggen för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt.

17 13 av 31 Provplats 8, allrum 2 avdelning Tulpanen Beskrivning Provhålet togs i golvet invid ytterväggen samt i nedre del av ytterväggen. Golvkonstruktionen lika tidigare. Väggkonstruktionen lika tidigare med yttre syll på Lecablock etc. se PP7. Stuprör placerat på utsidan av ytterväggen invid provplatsen. Iakttagelser Bild 3578 ovan visar provplatsens läge.

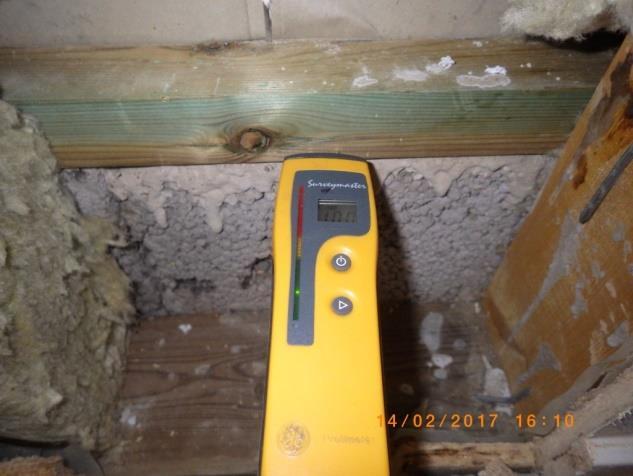

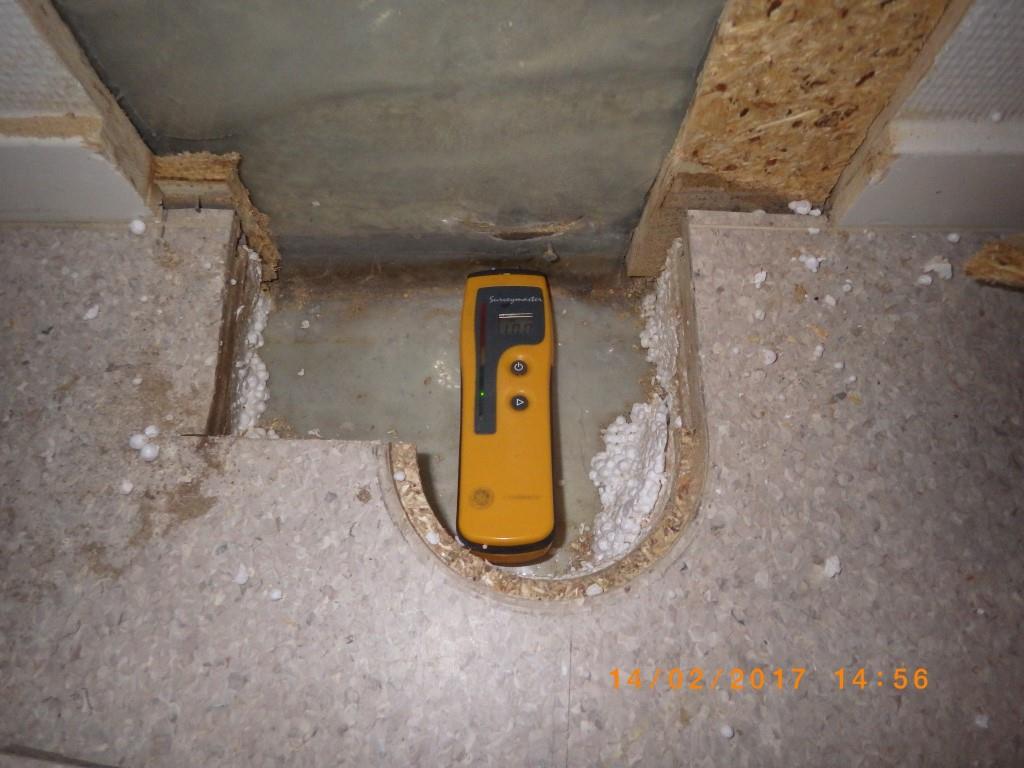

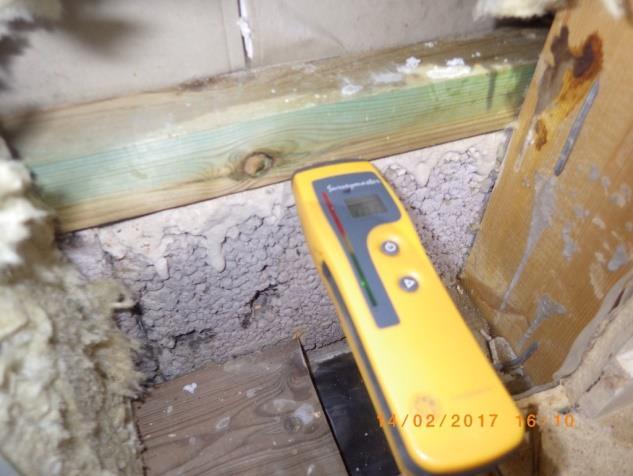

18 14 av 31 Bild 3577 ovan visar fuktkvotsmätning i nedre delen av den inre syllen vid betongplattan (torrt). Bilderna 3579 och 3580 ovan visar fuktkvotsmätning i undersidan av övre (yttre) tryckimpregnerad syll. Syllen ligger på syllremsa (svart gummi av typ s-list).

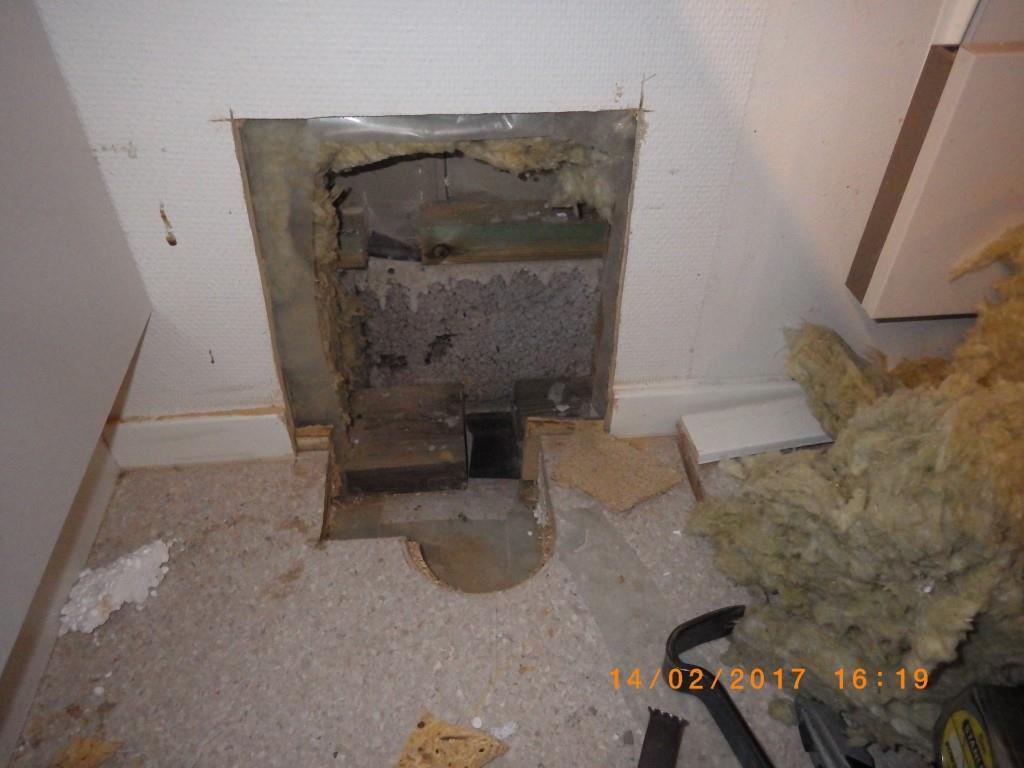

19 15 av 31 Bild 3582 ovan visar uttagna syllprover på övre och nedre (inre) tryckimpregnerade syllar. Syllarna ligger avskilda med syllremsor. Den nedre syllen är dock ej distanserad mot Leca-blocket bakom. Mätningar Med fuktindikator av typ Gann indikerades höga mätvärden mot betongplattan, utslag 135 enheter. Fuktkvot u = % i undersida tryckimpregnerad nedre syll (torrt). Fuktkvot u = 10 % i överkant tryckimpregnerad nedre syll (torrt). Fuktkvot u = 13 % i utsida tryckimpregnerad nedre syll (torrt). Fuktkvot u = 17 % i undersida (utsida) tryckimpregnerad övre syll (förhöjt). Fuktkvot u = 11 % i undersida tryckimpregnerad övre syll (torrt). Fuktindikering i insida vindskyddsgips 10 % (torrt). Provtagningar Prov nr 023 togs på cellplastisolering mot betongplattan för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov 024 togs på plastfolie insida yttervägg för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov nr 025 togs på plastfolie mot betongplattan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet enbart avger naturlig materiallukt. Den mykologiska analysen visar att provet är mikrobiellt skadat.

20 16 av 31 Prov nr 026 togs på mineralullsisolering i ytterväggen för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov nr 027 togs på nedre (inre) tryckimpregnerad syll för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att syllen enbart avger naturlig materiallukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 028 togs på övre (yttre) tryckimpregnerad syll för luktanalys och mykologisk analys på laboratorium. Analysen visar att provet enbart avger naturlig materiallukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Provplats 9, allrum 2, avdelning Tulpanen Beskrivning Golvkonstruktionen lika tidigare. Provhålet upptaget vid mellanvägg, i golv och i väggen. Mellanvägg oisolerad med 45 x 70 mm reglar. Iakttagelser Bild 3573 ovan visar provplatsens läge.

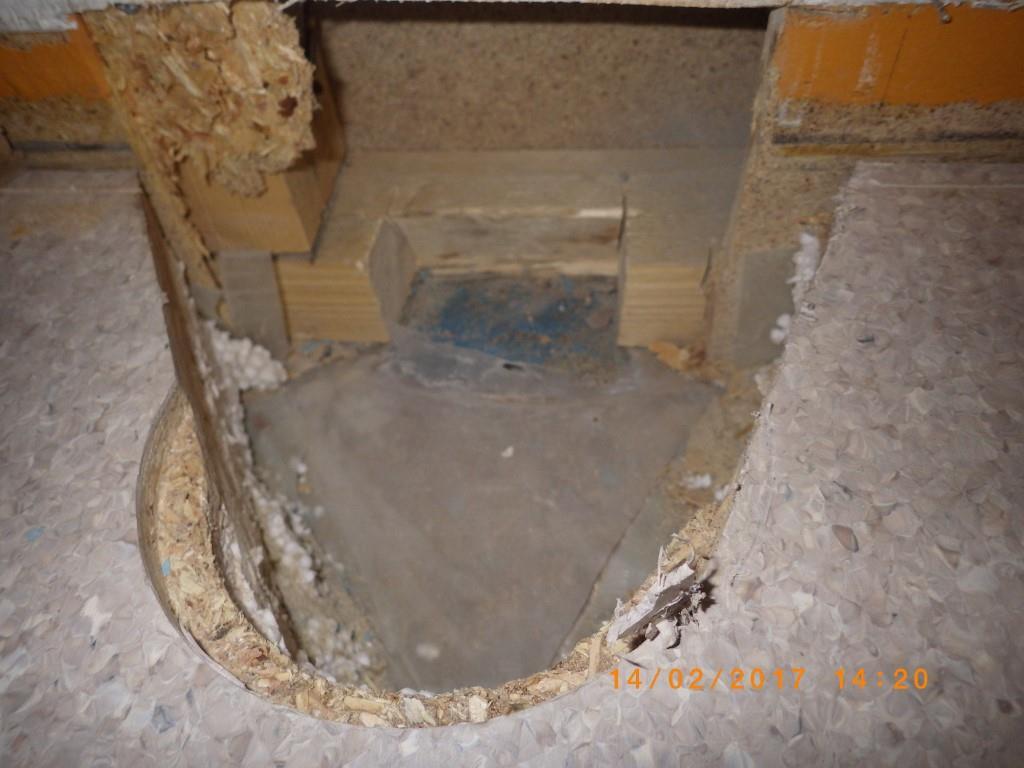

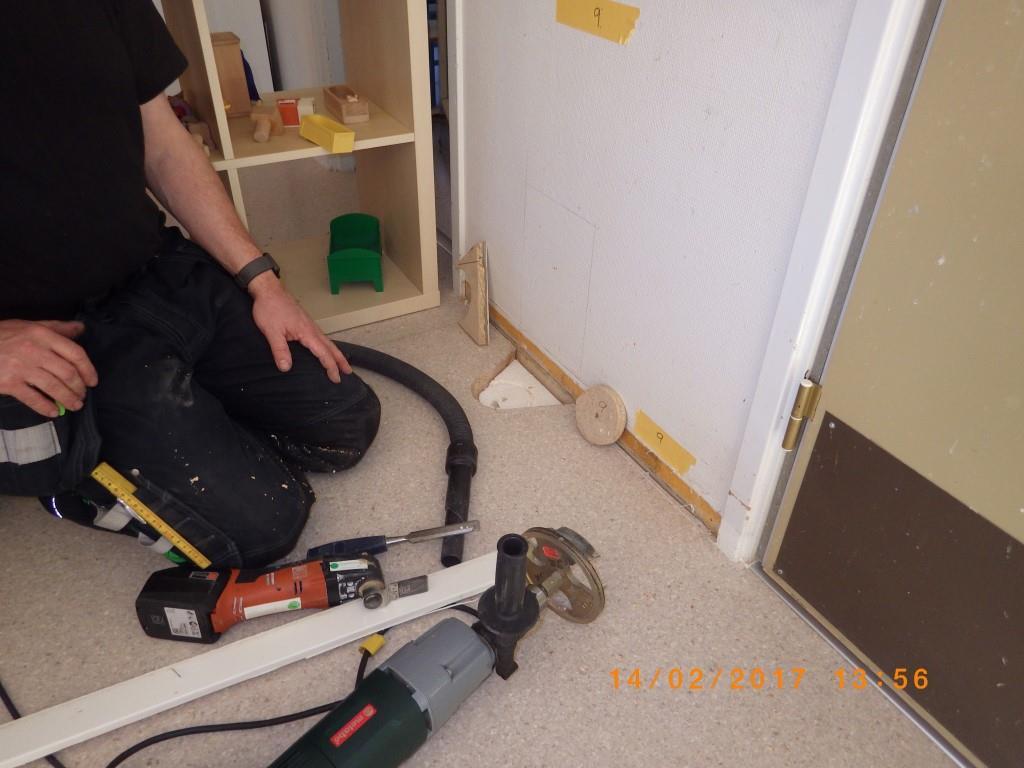

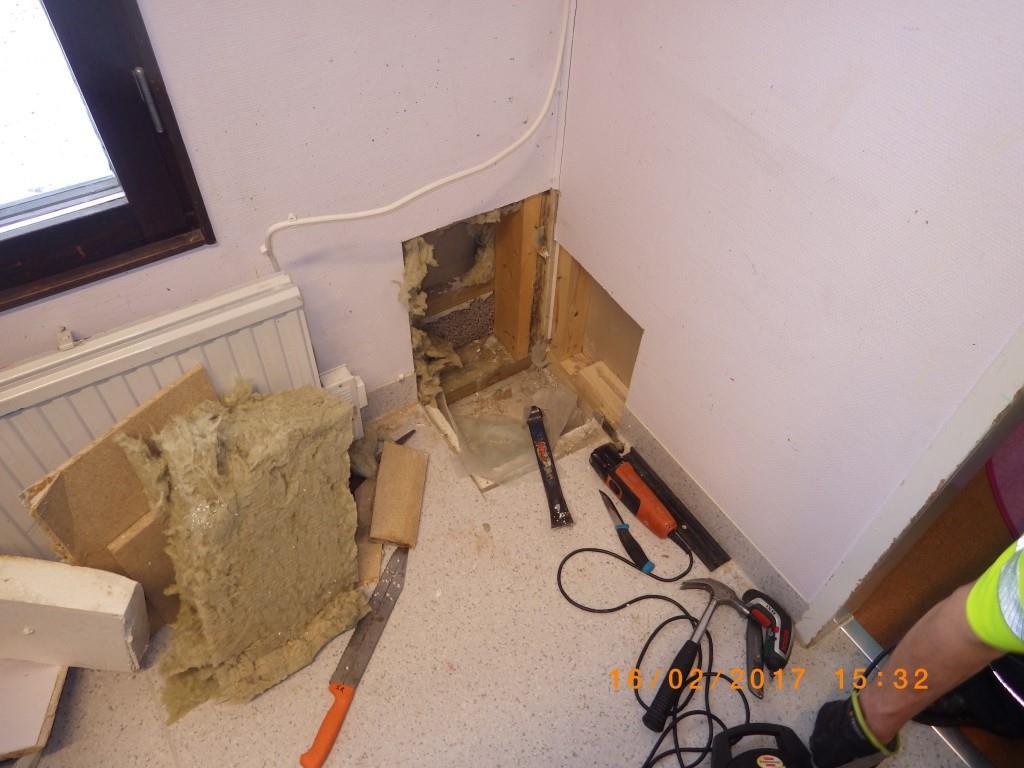

21 17 av 31 Bild 3575 ovan visar uttaget prov på mellanväggsyll. Inga synliga fuktskador på syll och nedre del av väggen. Mätningar Fuktindikering med fuktindikator av typ Gann utslag mot betongplattan (fuktigt). Fuktkvot u = 8 % undersida mellanväggssyll. Provtagningar Prov nr 019 togs på cellplastisolering mot betongplattan för luktanalys. Ingen onormal lukt kändes från provet. Prov nr 020 togs på det understa lagret av plastfolie och organiskt byggspill (sågspån etc.) mot betongplattan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet enbart avger naturlig materiallukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 021 togs på syll för luktanalys och mykologisk på laboratorium. Luktanalysen visar ingen onormal lukt d.v.s. enbart naturlig materiallukt. Den mykologiska analysen visar att provet är oskadat. Prov nr 022 togs på nedre del av väggspånskiva vid syll för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt.

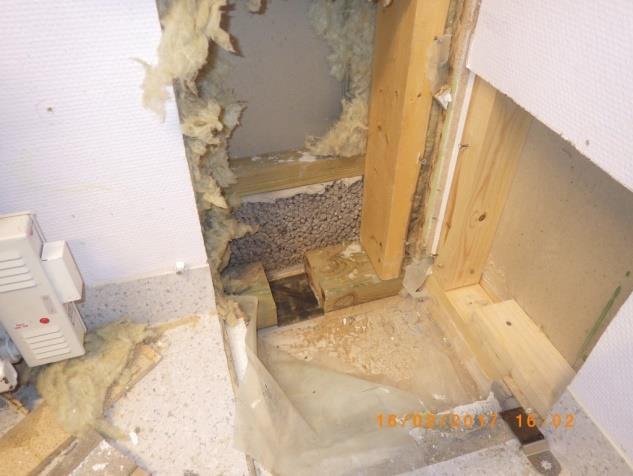

22 18 av 31 Provplats 10 i verkstad, avdelning krokusen Beskrivning Golv- och väggkonstruktion lika tidigare provhål. Provhålet är upptaget i nedre del av ytterväggen och i nedre del av mellanväggen samt i golvet. Iakttagelser Bild 3619 ovan visar byggspill organiskt (sågspån, träflisor etc.) på betongplattan.

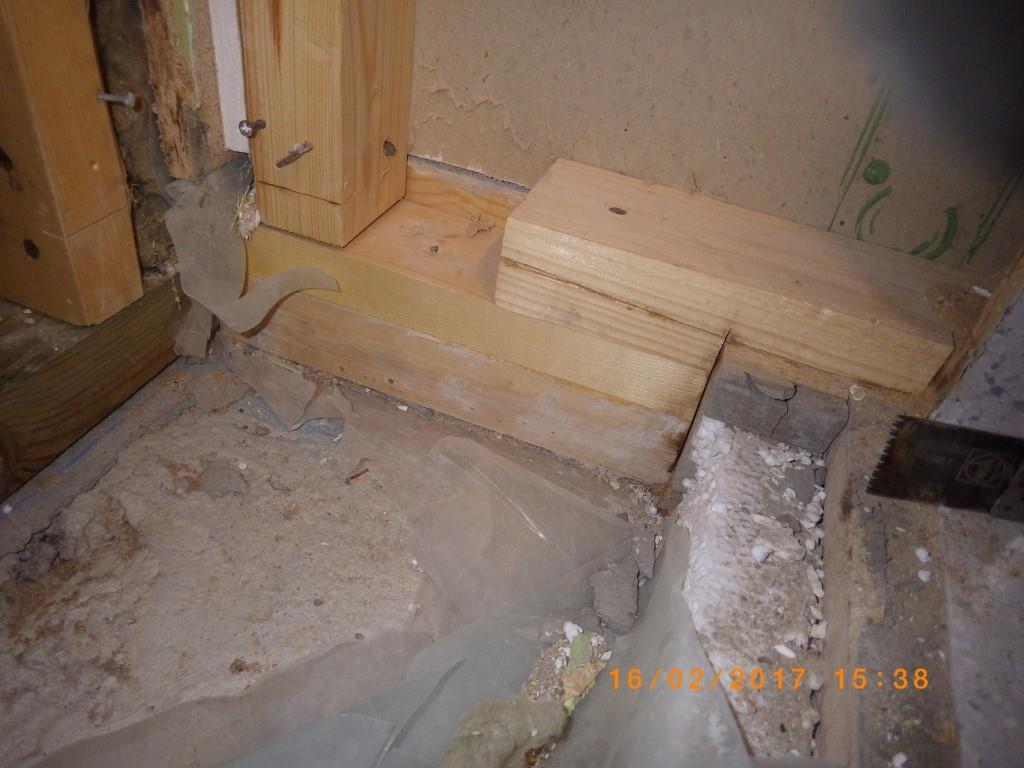

23 19 av 31 Bild 3620 ovan visar provplatsens läge vid yttervägg och mellanvägg. Bild 3621 ovan visar mellanväggssyll (ej tryckimpregnerad) som ligger på plastfolie mot betongplattan.

24 20 av 31 Bild 3622 och 3623 ovan visar uttaget prov på ytterväggsyll (nedre inre). Syllarna ligger på syllremsor. Mätningar Fuktkvot u = % i nedre del av mellanväggssyll (förhöjt). Fuktkvot u = % i nedre del av ytterväggsyll nedre inre, tryckimpregnerad (fuktigt). Fuktkvot u = 12 % i övre tryckimpregnerad syll (torrt). Med fuktindikator av typ Gann indikerades enheter (fuktigt) mot betongplattan. Provtagningar Prov nr 042 togs på mineralullsisolering i nedre del av ytterväggen vid syllen för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov nr 043 togs på cellplastisolering i golvet för luktanalys. Luktanalysen visar att provet avger mikrobiell lukt. Prov nr 044 togs på plastfolie mot betongplattan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger tydlig mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 045 togs på tryckimpregnerad inre syll för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger svag mikrobiell lukt/impregneringslukt. Den mykologiska analysen visar att provet är mikrobiellt skadat.

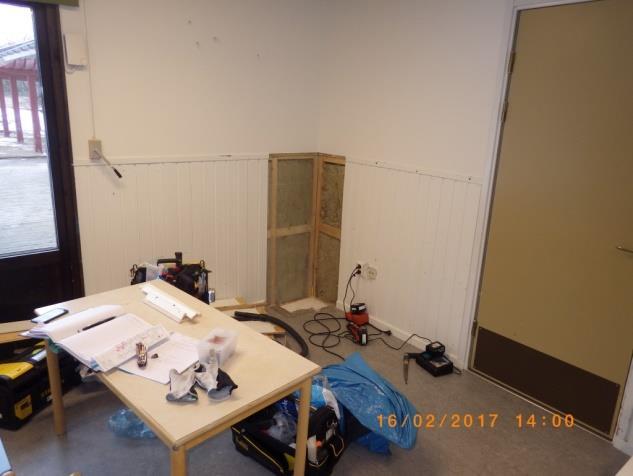

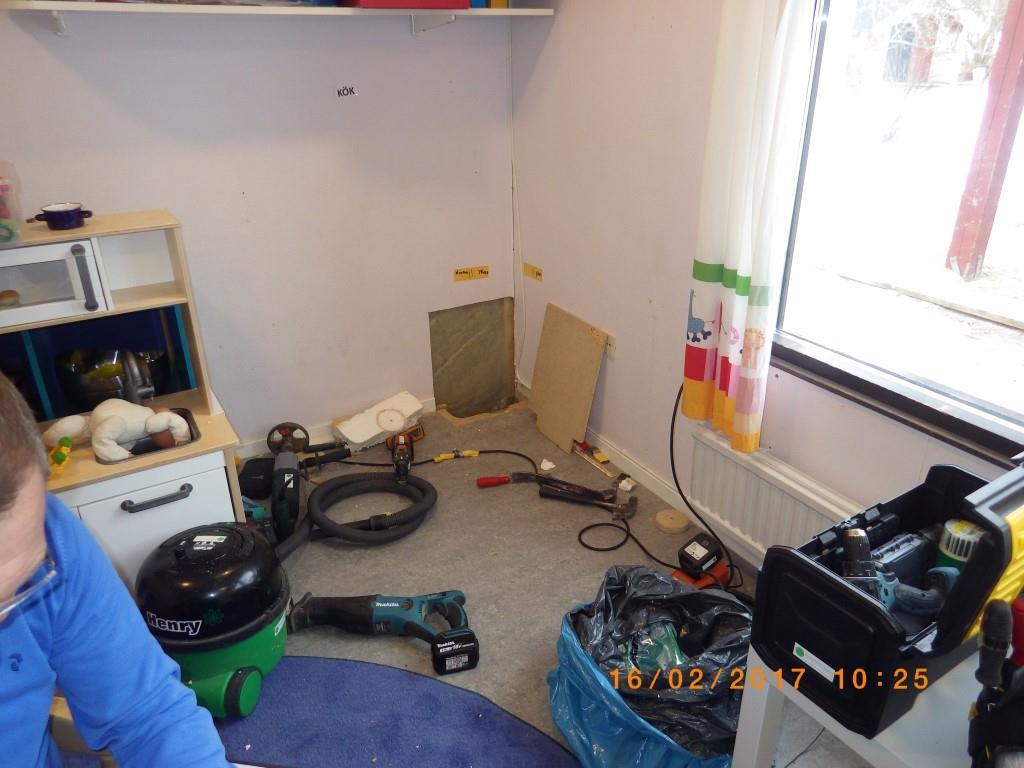

25 21 av 31 Provplats 11 i allrum 1, avdelning Krokusen Beskrivning Provhålet togs upp vid ytterhörnet i golv och i ytterväggarna. Golvkonstruktion lika tidigare. Iakttagelser Bild 3602 ovan visar provplatsens läge vid ytterhörnet.

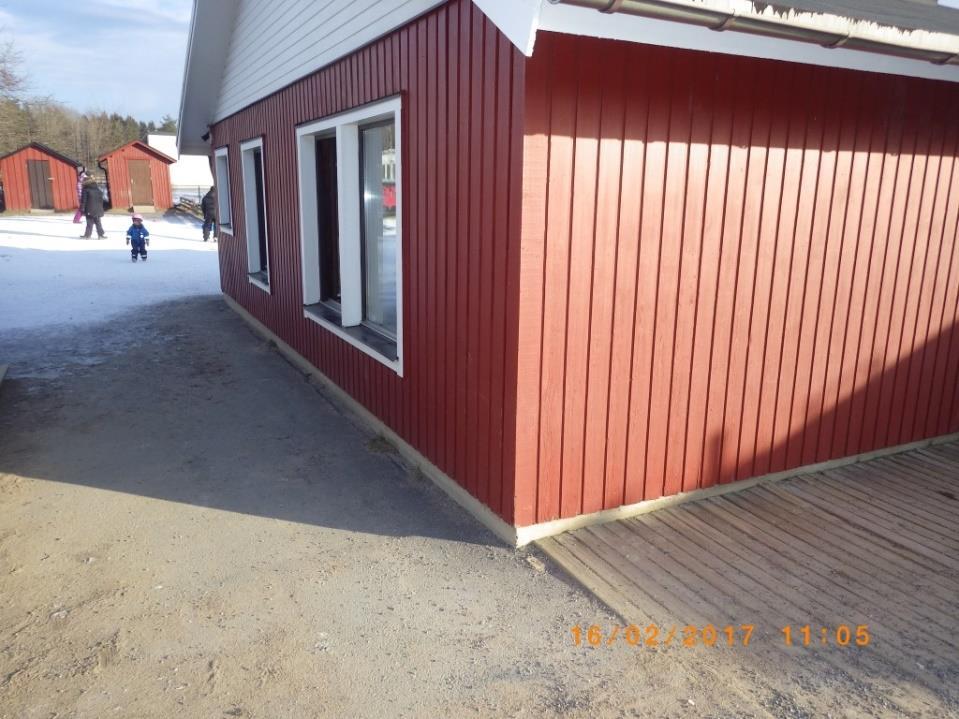

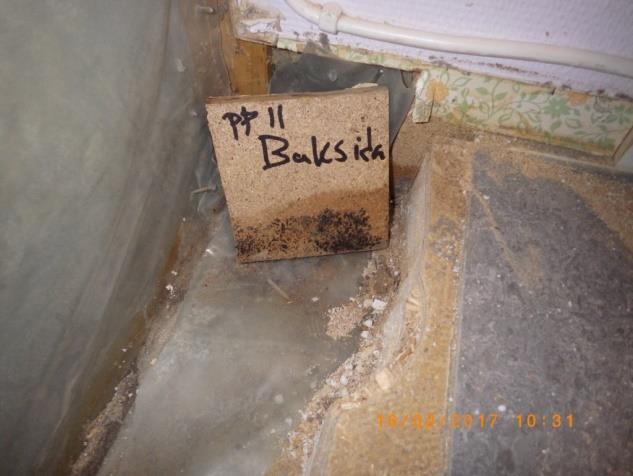

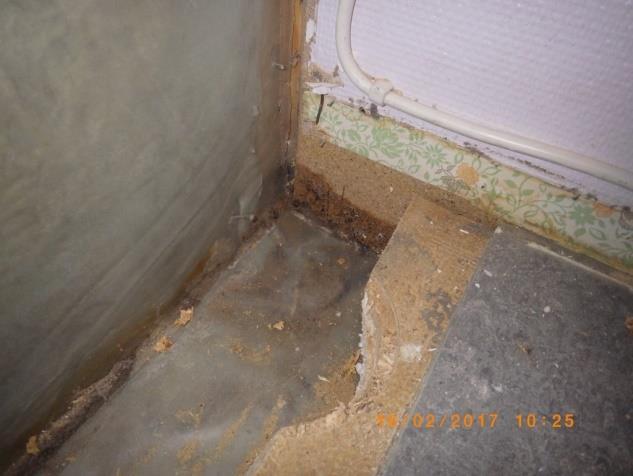

26 22 av 31 Bild 3607 ovan visar ytterhörnet utifrån. Bilderna 3603 och 3606 ovan visar missfärgning på väggspånskivans nedre del mot plastfolien. Synlig riklig påväxt av mögel på nedre del av väggspånskivan (fram och baksida). Den synliga skadan vid ytterhörnet fortsätter mot fönstren på gaveln.

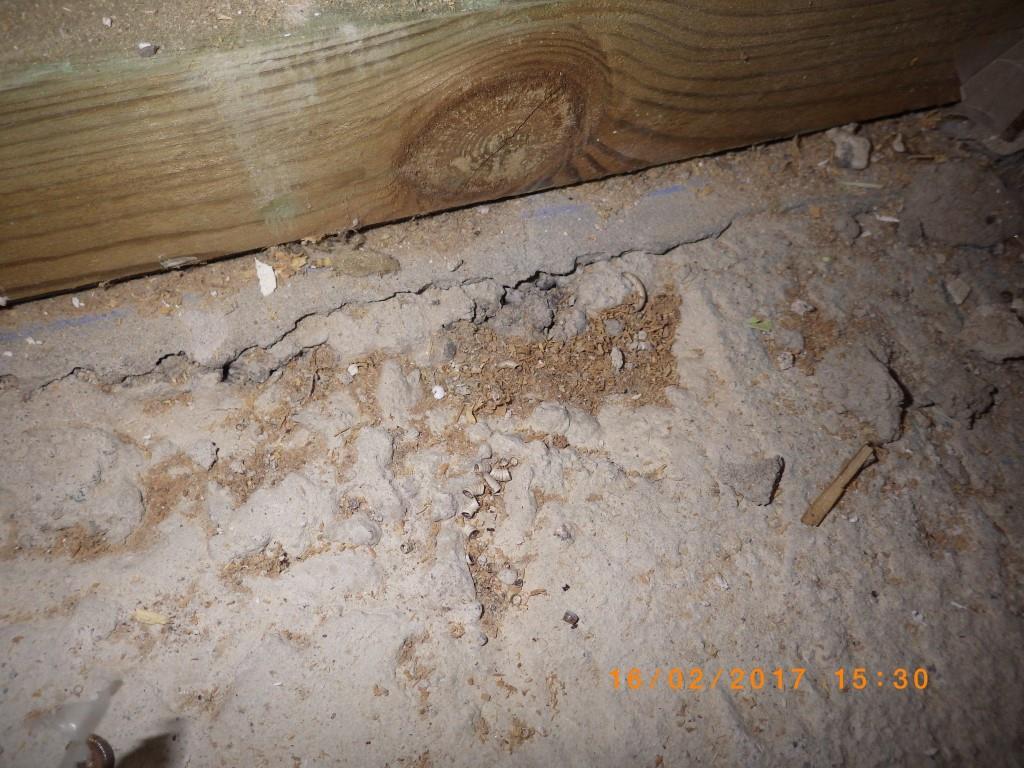

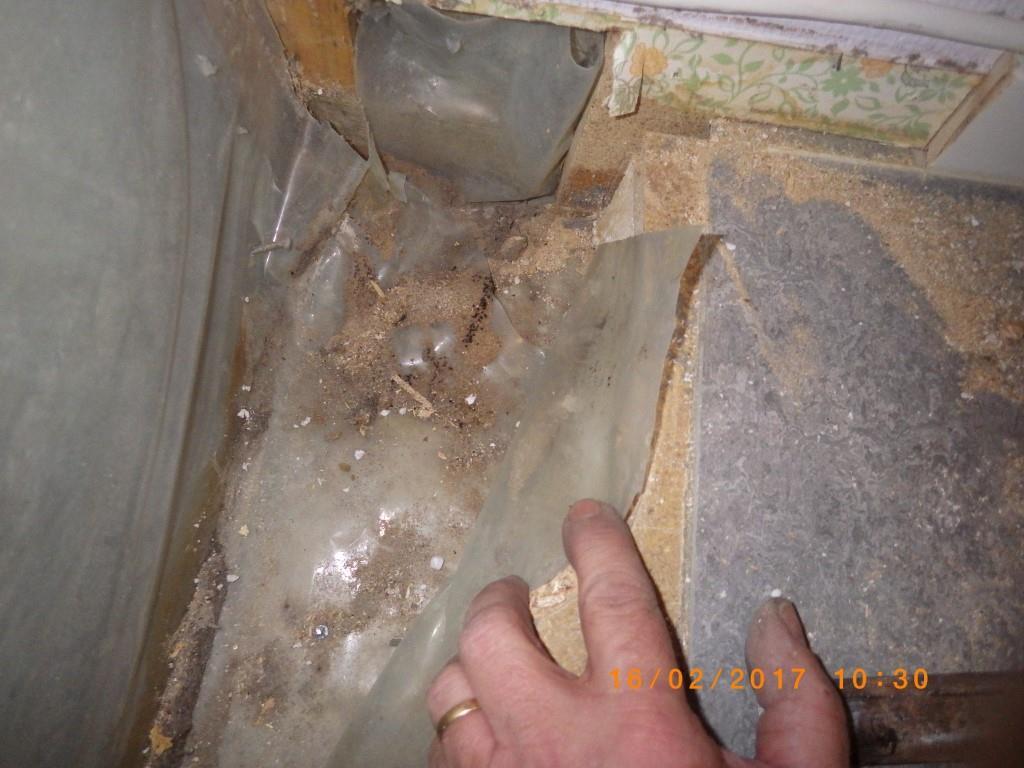

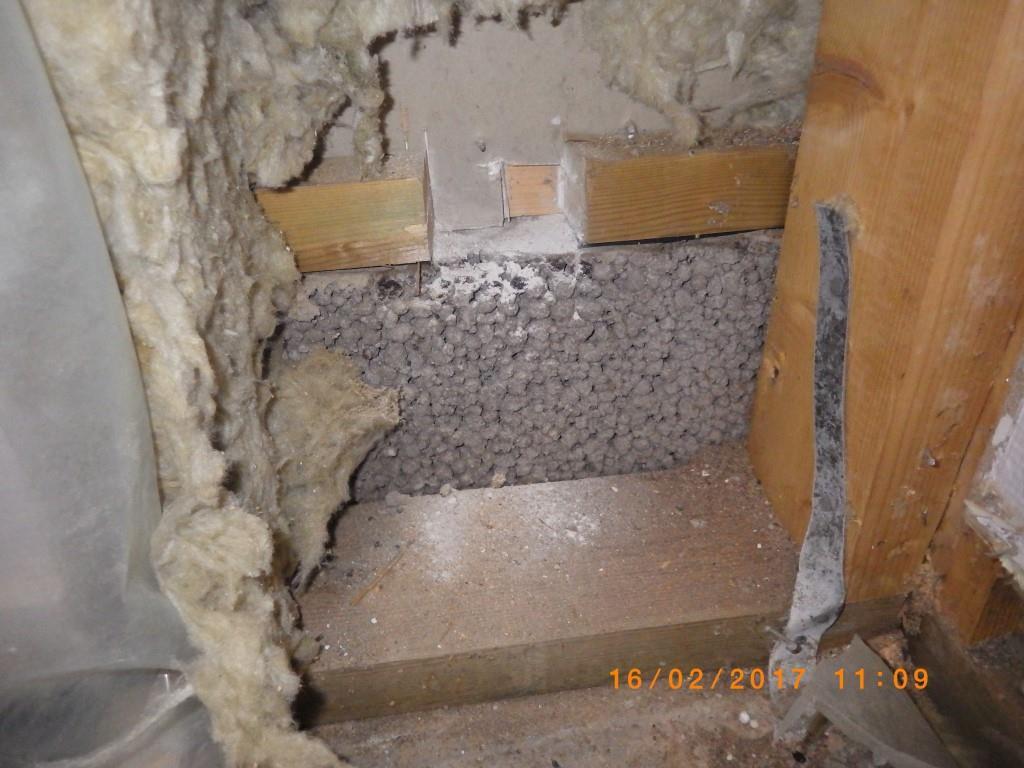

27 23 av 31 Bild 3605 ovan visar mikrobiell påväxt på organiska rester av sågspån mellan golv och väggplasten på golvet. Mycket byggspill, träflisor och sandspill på betongplattan. Bild 3608 visar tryckimpregnerade syllar. Den övre (yttre) syllen ligger ovanpå Leca-blocket och den nedre (inre) syllen ligger på betongplattan. Syllarna ligger på syllremsor av svart neoprengummi.

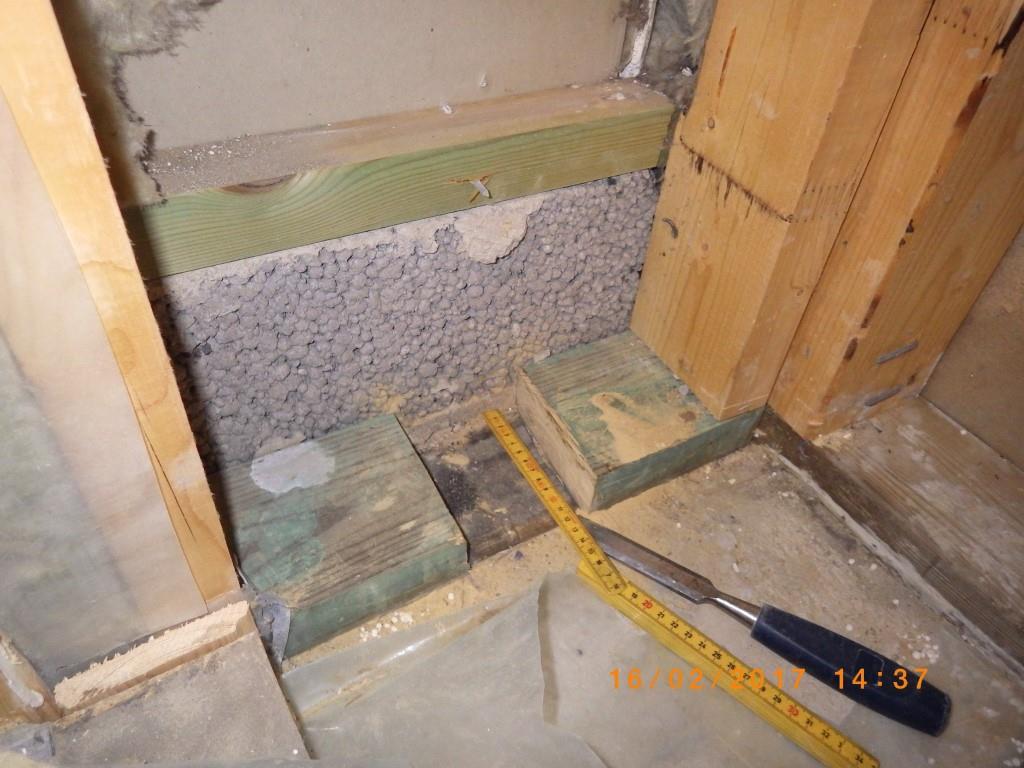

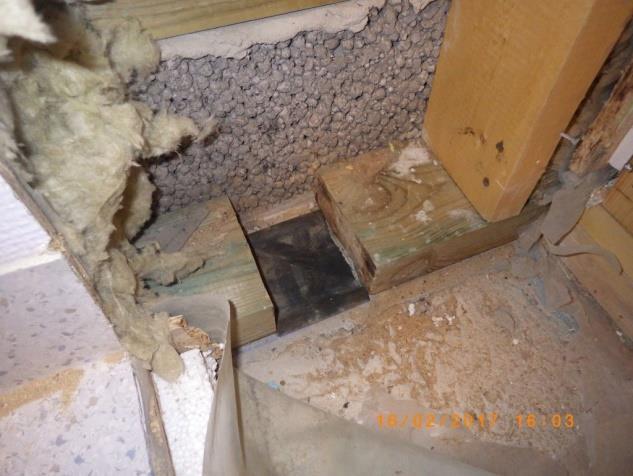

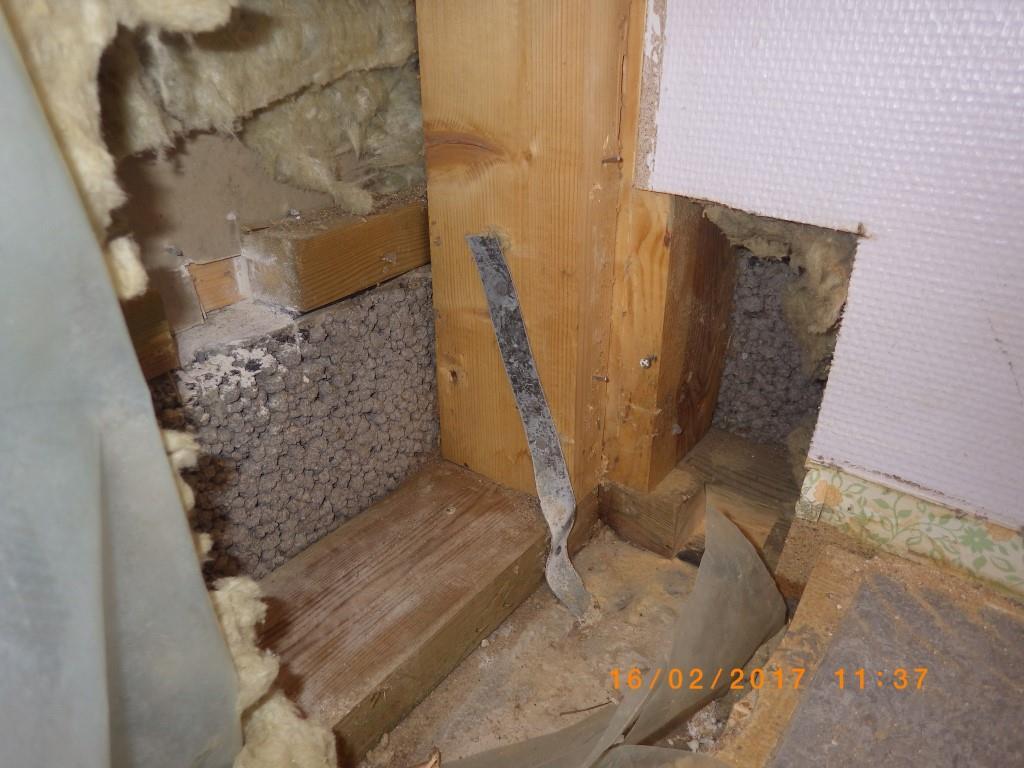

28 24 av 31 Bild 3611 ovan visar uttaget prov på ytterväggssyll (nedre) på gavel ytterväggen och uttaget syllprov på övre syll som ligger på Leca-blocket. Syllarna ligger på en syllremsa av svart neoprengummi. Mätningar Fuktkvot u = 8-10 % i övre tryckimpregnerad syll (torrt). Fuktkvot u = 24 % i nedre tryckimpregnerad syll (fuktigt). Fuktkvot u = % i nedre del av missfärgad väggspånskiva (förhöjt). Med fuktindikator Gann indikerades höga mätvärden mot betongplattan, utslag enheter. Provtagningar Prov nr 029 togs på cellplastisolering från golvet som var synligt missfärgad av fukt för luktanalys. Luktanalysen visar att cellplastisoleringen avger tydlig mikrobiell lukt. Prov nr 030 togs på Masonitespill på plastfolien i golvet för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger unken elak mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Provet nr 031 togs på nedre del av väggspånskivan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet på väggspånskivan avger elak mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat.

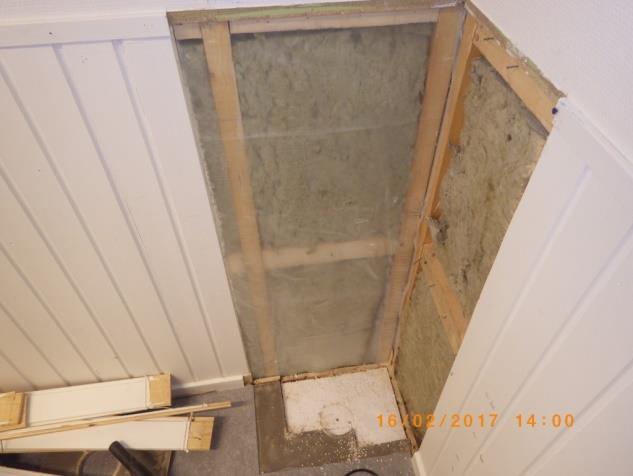

29 25 av 31 Prov nr 032 togs på tryckimpregnerad ytterväggssyll (nedre) på gavelyttervägg för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet enbart avger naturlig materiallukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Provplats 12, avdelning Krokusen (rörelselek) Beskrivning Provplatsen är placerad vid hörn invid ytterväggen. Golv- och väggkonstruktion lika tidigare. Provhål togs upp i nedre delar av ytterväggen och mellanväggen samt i golvet. Iakttagelser Bilderna 3613 och 3614 ovan visar provplatsens placering. Stående väggpanel (bröstpanel) fortsätter ner i golvet.

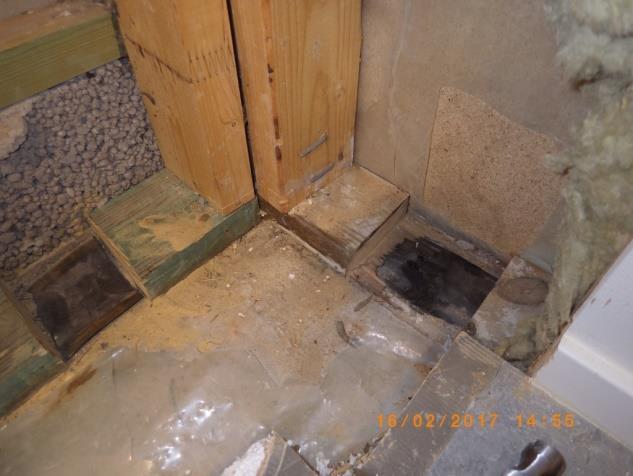

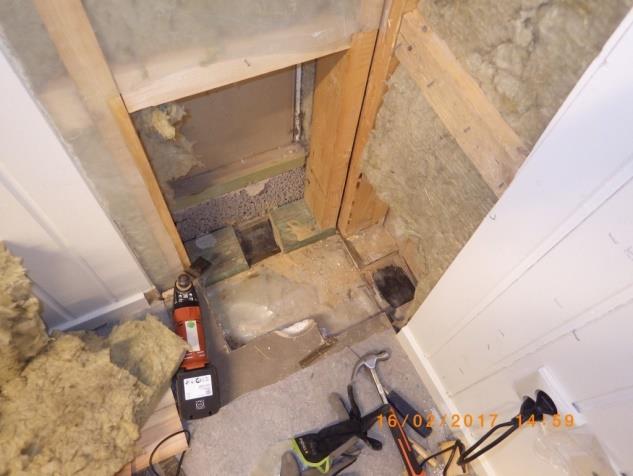

30 26 av 31 Bild 3615 ovan visar uttaget prov på tryckimpregnerad syll (inre nedre) som ligger avskild från betongplattan med syllremsa av neoprengummi. Det ligger mycket kvarlämnat organiskt spill (trästickor, sågspån) etc. på betongplattan under plastfolien. Bilderna 3616 och 3617 ovan visar uttagna prover på tryckimpregnerade syllar i yttervägg och mellanvägg. Under syllarna ligger det syllremsar av svart neoprengummi. Mätningar Fuktkvot u = 6 % i nedre del av invändig väggpanel (torrt). Med fuktindikator av typ Gann indikerades utslag mot betongplattan (förhöjt). Fuktkvot u = 10 % i mellanväggssyll, tryckimpregnerad (torrt). Fuktkvot u = 18 % i ytterväggssyll, tryckimpregnerad, utsida nertill (fuktigt).

31 27 av 31 Provtagningar Prov nr 037 togs på mineralullsisolering i nedre del av mellanväggen vid syll för luktanalys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov nr 038 togs på plastfolie mot betongplattan för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger svag mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 039 togs på cellplastisolering i golvet för luktanalys och mykologisk analys. Luktanalysen visar att provet enbart avger naturlig materiallukt. Prov nr 040 togs på nedre tryckimpregnerad ytterväggssyll för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger tydlig elak mikrobiell lukt. Den mykologiska analysen visar att provet är mikrobiellt skadat. Prov nr 041 mellanväggsyll som är tryckimpregnerad togs för luktanalys och mykologisk analys på laboratorium. Luktanalysen visar att provet avger enbart avger naturlig materiallukt/tryckimpregnerad lukt. Den mykologiska analysen visar att provet är oskadat. Spormätning utfördes på följande platser: Prov 1: Allrum 1 på avdelning Tulpanen Prov 2: Allrum 2 på avdelning Tulpanen Prov 3: Allrum 2 på avdelning Krokusen Prov 4: Vilrum på avdelning Krokusen Prov 5: Referensprov togs i utomhusluften. Samtliga prover i inomhusluften visar förväntat låga halter sporer och floran (sammansättningen) sporer var inte avvikande jämfört med referensprovet ute. Detaljerade redovisningsresultat redovisas på bilaga 4.

32 28 av 31 Sammanfattning och Bedömning Bakgrund Personal och barn har drabbats av onormalt många förkylningar och nästäppa som ej släpper på avdelning Hyacinten. På avdelning Liljan har två barn drabbats av sjukdom som lett till sjukhusvistelse. Men hänsyn till ovanstående är personal och föräldrar oroliga för inomhusmiljön i dessa delar av förskolan. Under juni 2016 utförde ByggMiljöGruppen en undersökning av fukt- och mögelskador i dessa avdelningar. Detta är en kompletterande undersökning av avdelning Tulpanen och avdelning Krokusen för att få status för hela byggnaden. Fördjupad undersökning av kallvinden vid fläktrummet på avdelning Hyacinten Underlagstaket bestående av plywoodskivor uppvisar missfärgning. Utförda analyser på lab visar att missfärgningen är orsakad av mikrobiella angrepp. Mikrobiella angrepp förekommer även på vindsisoleringens undersida bestående av wellpapp. Dessa fukt- och mögelskador är sannolikt orsakade av tidigare takläckage i kombination av kondensutfällning på underlagstakets undersida. Ventilationen på kallvinden är bristfällig, detta i kombination med otätheter i ångspärren (gammal svart plastfolie), underlagstak av plywood som buffrar fukt dåligt samt taktäckning med ytpapp bidrar till att det blir kondensutfällning. Resultat av förstörande provtagning och mätningar i ytterväggar, mellanväggar och golv på avdelning Tulpanen och avdelning Krokusen Barnstugan är grundlagd med platta på mark med ovanliggande värmeisolering vilket är en känd riskkonstruktion sett ur fuktsynpunkt. På betongplattan iakttogs organiskt spill av sågspån och träflisor som hamnar i en fuktig tillväxtvänlig miljö för mikrobiella angrepp under värmeisoleringen. Höga-förhöjda fuktförhållanden indikerades i betongplattan med fuktindikator vilket är förväntat med denna typ av golvkonstruktion. Syllarna (tryckimpregnerade) ligger på betongplattan (den inre syllen) och högre upp på kantbalk av LECA-block (den yttre syllen). Syllarna är monterade på syllremsa av neoprengummi s.k. S-list. Mellanväggssyllar ligger oftast på syllremsa. Fuktmätningar visar att ytterväggssyllarna ställvis är fuktiga nertill och på utsidan. Materialprover togs ut från golvkonstruktionen och från nedre delen av väggar för mykologisk analys och luktanalys. Totalt togs 30 materialprover ut för luktkontroll från golv och nedre delen av väggar. På 12 uttagna prover av 30 stycken kändes mögellukt. Prover som luktar mögel förekommer i 4 provplatser av totalt 6 stycken provplatser. Totalt togs 17 materialprover ut från golv och nedre del av väggar för mikrobiell analys på lab. Av dessa 17 prover var 15 prover mikrobiellt skadade. I provplats 11 på avdelning Krokusen vid ytterhörnet förekommer synliga mikrobiella angrepp på nedre delen av väggskivorna. Dessutom tillkommer mikrobiella skador konstaterade vid undersökningen 2016.

33 29 av 31 Mögelspormängdsmätning i rumsluften på avdelning Tulpanen och Krokusen Utförda luftanalyser visar genomgående på normala låga halter i rumsluften samt att floran (sammansättningen sporer) var normal jämfört med referensprovet i utomhusluften. Sammanfattning av denna undersökning och tidigare utförd undersökning 2016 gällande hela förskolan Både denna undersökning och den undersökning som utfördes av ByggMiljöGruppen i juni 2016 visar att det förekommer fukt- och mögelskador i golven samt i nedre delen av ytterväggar och mellanväggar ställvis i hela byggnaden. I 11 av 12 stycken upptagna provplatser i golv och väggar (se markering på planritning bilaga 1) konstaterades mikrobiella skador. Skadorna i golven är orsakade av golvkonstruktionen med platta på mark med ovanliggande isolering i kombination med organiskt spill av sågspån/träflisor på betongplattan. Skadorna i ytterväggarna synes främst vara orsakade av låga sockelhöjder och marklutning mot grundsocklar samt i vissa fall beroende på avsaknad av syllremsor. Fuktförhållandena var oftast låga vilket indikerar att skadorna uppstår periodvis, främst efter riklig nederbörd. I ytterväggssyllar uppmättes ställvis höga fuktkvoter. Skadorna i mellanväggar synes vara orsakade av konstruktionen med väggarna stående direkt mot betongplattan. Mellanväggssyllar och väggskivor av spånskivor har på vissa platser direkt kontakt med betongplattan som är fuktig. Den del av kallvinden som var åtkomlig från fläktrummet i avdelning Hyacinten uppvisar fukt- och mögelskador på underlagstaket av plywoodskivor samt att wellpappen på undersidan av vindsisoleringen har blivit fukt- och mögelskadad. Fuktfläckar och missfärgning syns på wellpappen. Dessa skador är sannolikt orsakade av tidigare takläckage i kombination med kondensfukt på underlagstaket. Tagna luftprover (mögelsporer) visade på normala, låga halter vid båda provtagningstillfällena vilket indikerar att skadorna i golv och väggkonstruktionen inte bör påverka inomhusmiljön, rumsluften. Det kan dock inte uteslutas att föroreningar orsakade av mikrobiella skador i konstruktionen kan påverka inomhusmiljön då tryckförhållandena i lokalerna kan ändras beroende på driftstider och klimatförhållanden. Luktande ämnen från mikrobiella skador kan även tränga upp i rumsluften, dessa föroreningar i gasform ger inte utslag på spormängdsmätningarna. Vår rekommendation blir därför att mögelskadat material i första hand bör bytas ut (försiktighetsprincipen). Med hänsyn till ovanstående resultat föreslås byggnadstekniska åtgärder. För att komma till rätta med konstaterade fukt- och mögelskador krävs dock omfattande kraftfulla åtgärder. I stort sett alla golvytor måste rivas ned till betongplattan. Alla ytterväggar inklusive utvändiga och invändig ytskikt berörs. Elarbeten berörs vid åtgärder. Alla innerväggar berörs inklusive ytskikt vid syllbyte, yttertak berörs, vindisolering, ångspärr, underlagstak berörs. Innan åtgärder utförs bör man överväga om man ska utföra en omfattande reparation i en äldre förskolebyggnad från 1975 grundlagd med platta på mark utan underliggande värmeisolering där syllarna är tryckimpregnerade, direktverkande elvärme etc.

34 30 av 31 Förslagsvis rekommenderas ett möte/genomgång där ByggMiljöGruppen redovisar de brister som framkommit i utförda undersökningar, innan beslut om eventuella åtgärder tas. Åtgärdsförslag Detta är ett övergripande åtgärdsförslag som kan behöva revideras med hänsyn till vad som kommer fram vid rivning/friläggning. Ytterväggar, mellanväggar och golv Utrivning av samtliga flytande golv med spånskivor, cellplastisolering och plastfolie ner till betongplattan i hela förskolan. Rivning av fasadpanelen på hela förskolan. Fasadpanelen uppvisar ställvis fuktskador nertill. Rivning av vindskyddsgipsen i bröstningshöjd. Rivning av väggskivor invändigt på ytterväggar och mellanväggar från betongplattan och till nivå ca 60 cm upp på väggar, alternativt upp till fönstrens karmbottenstycken. Värmeisoleringen och ångspärren (plastfolie) i nedre delen av ytterväggarna upp till bröstningshöjd tas bort och kasseras. Byte av befintliga tryckimpregnerade ytterväggssyllar och befintliga mellanväggsyllar till nya ej tryckimpregnerade syllar som monteras på nya syllremsor tillika fuktspärr. Mellanväggssyllar som ej är bärande konstruktioner lyfts upp och ställs ovanpå det nya övergolvet. Betongplattan under syllarna rengörs. Betongplattan rengörs noggrant med stålborste och industridammsugare. Betongytan saneras därefter med mögelsaneringsvätska av typ Odox som dödar av eventuella mögelrester samt tar bort eventuell mögellukt som satt sig i betongplattan. Kvarvarande väggreglar i bröstningshöjd saneras med stålborste och industridammsugare samt sprutas med Odox. Nytt vindskydd av typ Glasroc H Storm eller motsvarande monteras nertill i väggarna, skarvas till befintlig vindsskyddsgips högre upp i väggarna med H-profil. Ny fasadpanel med luftspalt (minst 25 mm) monteras. Ytterväggarna återställs med ny mineralullsisolering och med ny invändig ångspärr av 0,2 mm plastfolie etc. Nya väggskivor avslutas så att dessa inte har kontakt med betongplattan. Nya mekaniskt ventilerade golv återuppbyggs i hela förskolan, exempelvis Nivellgolvet. Golvet monteras enligt leverantörens anvisningar. Erforderliga elarbeten vid renovering/återställning skall ingå exempelvis demontering av elradiatorer, kablage etc.

35 31 av 31 Mark närmast grundsocklar, takavvattning Markytor invid grunden justeras så att fall erhålls från byggnaden och så att en högre sockelhöjd erhålls jämfört med tidigare. Minst 20 cm enligt gällande byggnorm. Stuprör och stuprörsledningar bör ses över beträffande funktion. Kallvindar och yttertak Utbyte av underlagstaken där dessa uppvisar synlig missfärgning. Syn bör utföras av kallvindar för att bedöma omfattningen. Takfoten byggs om så att luftning erhålls. Mögelskadad vindsisolering med wellpapp tas bort och kasseras. Noggrann dammsugning av befintlig ångspärr. Befintlig ångspärr kontrolleras beträffande otätheter och kompletteras vid behov med ny plastfolie som skarvas med förseglingstejp. Ny vindsisolering av lösull sprutas in på kallvinden där skadad vindsisolering har tagits bort. Bedömning och omfattning av åtgärder enligt ovan får göras sedan rivning utförts där skador konstaterats avseende tak/vind. Solna ByggMiljöGruppen BMG Roland Blomquist AB Roland Blomquist Utredningsingenjör SBR Granskad av S.R Utredningsingenjör SBR

36

37 1 (3) ByggMiljöGruppen Roland Blomquist Virebergsvägen SOLNA ANALYSRAPPORT Vårt ordernummer: 6584 Provtagare: Roland Blomquist Objekt: Lindholmens förskola, avdelning Tulpanen, Vallentuna Provtagningsdatum: Ankom Laboratoriet: Analysdatum: Uppdrag Att utföra mykologisk analys på materialprov. Utförande/Analysmetod Proverna har analyserats med direktmikroskopi (ljusmikroskop med faskontrast i 400 gångers förstoring) i kombination med tape lift i enlighet med ISO :2013. RESULTAT Provplats Provmärkning Material Mikrobiologisk aktivitet Provpl 7 Vilrum 014 Plastfolie (golv) Sida med text Riklig förekomst av sporer och hyffragment av mögelsvamp. Riklig förekomst av aktinomyceter. Motstående sida Måttlig förekomst av sporer och hyffragment av mögelsvamp. Riklig förekomst av aktinomyceter. Provpl 7 Vilrum 015 Plastfolie (vägg syllnivå) Sida 1 Sparsam förekomst av sporer och hyffragment. Sida 2 Måttlig ställvis riklig förekomst av sporer och hyffragment av mögelsvamp. Provpl 7 Vilrum 016 Syll (nedre tryckimpregnerad) Upp Sparsam förekomst av sporer och hyffragment. Sida Måttlig ställvis riklig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. Ner Måttlig förekomst av sporer och hyffragment av mögelsvamp. Se allmän information på baksidan IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

38 2 (3) Forts vårt ordernummer: 6584 Objekt: Lindholmens förskola, avdelning Tulpanen, Vallentuna RESULTAT Provplats Provmärkning Material Mikrobiologisk aktivitet Provpl 7 Vilrum 017 Syll (övre tryckimpregnerad) Upp, sida och UK Måttlig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. Provpl 9 Allrum Plastfolie (mot betongplatta) + byggspill Sida 1 Måttlig förekomst av sporer och hyfragment av mögelsvamp. Måttlig förekomst av aktinomyceter. Sida 2 Riklig förekomst av sporer och hyffragment av mögelsvamp. Byggspill Sparsam förekomst av sporer och hyffragment. Provpl 9 Allrum Mellanväggssyll (ej tryckimpregnerad) Upp Sparsam förekomst av sporer, ej synliga hyfer. Sida Sparsam förekomst av sporer och hyffragment. Ner Sparsam förekomst av sporer och hyffragment. Provpl 8 Allrum Plastfolie (mot betongplatta) Båda sidor Riklig förekomst av sporer och hyffragment av mögelsvamp. Måttlig förekomst av aktinomyceter. Provpl 8 Allrum Syll (nedre inre, tryckimpregnerad) Upp stor bit Måttlig förekomst av sporer och hyffragment av mögelsvamp. Övriga sidor (stor och liten bit) Sparsam förekomst av sporer och hyffragment. Provpl 8 Allrum Syll (övre yttre, tryckimpregnerad) Upp Måttlig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. Insida Sparsam förekomst av sporer och hyffragment. Ner Sparsam förekomst av hyffragment, ej synliga sporer. Utsida Måttlig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

39 3 (3) Forts vårt ordernummer: 6584 Objekt: Lindholmens förskola, avdelning Tulpanen, Vallentuna Stockholm IVL Svenska Miljöinstitutet AB Utförd av: Ann-Sofie Allard Mikrobiolog IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

40 1 (4) ByggMiljöGruppen Roland Blomquist Virebergsvägen SOLNA ANALYSRAPPORT Vårt ordernummer: 6585 Provtagare: Roland Blomquist Objekt: Lindholmens förskola forts. Provtagningsdatum: Ankom Laboratoriet: Analysdatum: Uppdrag Att utföra mykologisk analys på materialprov. Utförande/Analysmetod Proverna har analyserats med direktmikroskopi (ljusmikroskop med faskontrast i 400 gångers förstoring) i kombination med tape lift i enlighet med ISO :2013. RESULTAT Provplats Provmärkning Material Mikrobiologisk aktivitet Kallvind 230 Plywoodskiva (underlagsstak) Riklig påväxt av mörkpigmenterad mögelsvamp. Kallvind 231 Wellpapp (undersida mineralull) Båda sidor Måttlig riklig förekomst av sporer och hyffragment av mögelsvamp. Se allmän information på baksidan IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

41 2 (4) Forts vårt ordernummer: 6585 Objekt: Lindholmens förskola forts. RESULTAT Provplats Provmärkning Material Mikrobiologisk aktivitet Avd Krokusen PP11 Allrum 030 Masonitspill (på betongplatta) Båda sidor Riklig påväxt av mögelsvamp (Chaetomium sp framför allt). PP11 Allrum 031 Väggspånskiva Båda sidor Riklig påväxt/förekomst av sporer och hyffragment av mögelsvamp av olika sorter (Chaetomium sp bl a). PP11 Allrum 032 Syll gavel (nedre ytterväggssyll, tryckimpregnerad) Ovansida Måttlig förekomst av sporer och hyffragment av mögelsvamp (Chaetomium sp bl a). Sida mot rum Måttlig ställvis riklig förekomst av sporer av mögelsvamp av olika sorter, måttlig förekomst av hyffragment. Undersida Måttlig ställvis riklig förekomst av hyffragment, måttlig förekomst av sporer av mögelsvamp av olika sorter (Chaetomium sp, Penicillium sp bl a). PP12 Rörelse lek 038 Plastfolie (mot betongplatta) Sida med text golv mot betong Måttlig ställvis riklig förekomst av sporer och hyffragment av mögelsvamp. Motstående sida Måttlig förekomst av sporer och hyffragment av mögelsvamp. IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

42 3 (4) Forts vårt ordernummer: 6585 Objekt: Lindholmens förskola forts. RESULTAT Provplats Provmärkning Material Mikrobiologisk aktivitet Avd Krokusen forts PP12 Rörelse lek 040 Syll (yttervägg, tryckimpregnerad) Upp Sparsam förekomst av sporer och hyffragment. Ner Sparsam måttlig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. Sida märkt X Måttlig ställvis riklig förekomst av sporer, måttlig förekomst av hyffragment av mögelsvamp. Omärkt sida Sparsam ställvis riklig förekomst av sporer och hyffragment av mögelsvamp. PP12 Rörelse lek 041 Syll (mellanvägg, tryckimpregnerad) Upp Sparsam förekomst av hyffragment, ej synliga sporer. Ner + mot rum + omärkt sida Sparsam förekomst av sporer och hyffragment. PP10 Verkstad 044 Plastfolie (mot betongplatta) Sida med text mot betong Måttlig ställvis riklig förekomst av sporer och hyffragment av mögelsvamp. Ställvis riklig påväxt av aktinomyceter. Motstående sida Måttlig förekomst av hyffragment av mögelsvamp, sparsam förekomst av sporer. PP10 Verkstad 045 Syll (inre undre, tryckimpregnerad) Upp + Ner Sparsam ställvis riklig förekomst av sporer och hyffragment av mögelsvamp. Mot rum Riklig förekomst av sporer, måttlig förekomst av hyffragment av mögelsvamp. Ut Riklig förekomst av sporer och hyffragment av mögelsvamp. IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

43 4 (4) Forts vårt ordernummer: 6585 Objekt: Lindholmens förskola forts. Stockholm IVL Svenska Miljöinstitutet AB Utförd av: Eva-Lena Härnwall Biolog IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)

44

45 Bilaga 3 Luktanalys av uttagna materialprover Uppdragsnummer RB 16017B Uppdragsgivare Vallentuna kommun Objekt Lindholmens förskola Provtagningsdatum och Provtagare Roland Blomquist ByggMiljöGruppen Sten Ros ByggMiljöGruppen PP7 013 Plastfolie under cellplastisolering PP7 014 Plastfolie mot betongplattan PP7 015 Plastfolie i vägg vid syll PP7 016 Tryckimpregnerad syll (nedre) PP7 017 Tryckimpregnerad syll (övre) yttre PP7 018 Mineralullisolering vägg X X X X X X (tydlig lukt) (tydlig lukt) Impregneringslukt Impregneringslukt Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP7 012 Cellplastisolering X Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP9 019 Cellplastisolering X PP9 020 Plastfolie mot X betongplattan PP9 021 Syll mellanvägg X PP9 022 Väggspånskiva X

46 Bilaga 3 PP8 025 Plastfolie mot betongplattan PP8 026 Mineralullsisolering vägg PP8 027 Tryckimpregnerad inre (nedre) syll PP8 028 Tryckimpregnerad yttre (övre) syll X X X X Impregneringslukt Impregneringslukt PP Väggspånskiva vid golv PP Tryckimpregnerad nedre syll X X Viss impregneringslukt kändes Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP8 023 Cellplastisolering X PP8 024 Plastfolie yttervägg X Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP Cellplastisolering X (Tydlig lukt) PP Masonite spill X Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP Mineralullsisolering X mellanvägg PP Plastfolie mot X (Svag lukt) betongplatta PP Cellplastisolering X mot betongplatta PP12 40 Tryckimpregnerad X Impregneringslukt ytterväggsyll PP12 41 Tryckimpregnerad mellanväggsyll X Impregneringslukt

47 Bilaga 3 Provplats Prov Material Mögellukt Materiallukt Övrigt nr PP Mineralull i nedre X del av yttervägg PP Cellplastisolering X (svag lukt) golv PP Plastfolie mot X (tydlig lukt) betong PP Inre tryckt syll X (Svag) Impregneringslukt Anmärkning: Luktprov tas ur på plats och genomgår på annan plats luktbedömning av en luktpanel sammansatt av minst fyra erfarna utredningsingenjörer på ByggMiljöGruppen. Solna ByggMiljöGruppen BMG Roland Blomquist AB Roland Blomquist Utredningsingenjör SBR

48 1 (1) ByggMiljöGruppen Roland Blomquist Virebergsvägen SOLNA ANALYSRAPPORT Vårt ordernummer: 6583 Provtagare: Roland Blomquist Objekt: Lindholmens förskola avd Krokusen och Tulpanen Provtagningsdatum: Ankom Laboratoriet: Analysdatum: Spormätning med Reuter Centrifugal Sampler (RCS) Proverna inkuberas i 25 C (7 dygn) och mängden anges som CFU/m 3 d v s antalet kolonibildande svampelement/m 3 luft. Substratet utgörs av rosbengal-agar. Provmärkning Antal kolonibildande Procentuell fördelning(antal enheter kolonier på stripp fet stil) 1. Avd Tulpanen Allrum 1 31 CFU/m 3 80 % Jästsvamp (4) 20 % Cladosporium sp (1) 2. Avd Tulpanen Allrum 2 19 CFU/m 3 67 % Penicillium sp (2) 33 % Jästsvamp (1) 3. Avd Krokusen Allrum 2 19 CFU/m % Jästsvamp (3) 4. Avd Krokusen Vilrum <6 CFU/m 3 (0) 5. Ute 38 CFU/m 3 67 % Cladosporium sp (4) 17 % Aspergillus sp (1) 17 % Mycelia sterilia (1) Anm: Mycelia sterilia står för svamp som ej har utvecklat sporer, vilket omöjliggör närmare bestämning Kommentar: Inga höga eller anmärkningsvärda sporhalter inomhus. Stockholm IVL Svenska Miljöinstitutet AB Ann-Sofie Allard Mikrobiolog IVL Svenska Miljöinstitutet AB Org.nr: Box 21060, SE Stockholm Box 53021, SE Göteborg IVL Swedish Environmental Research Institute Ltd. VAT no.: SE Valhallavägen 81, Stockholm Aschebergsgatan 44, Göteborg Säte: Stockholm Tel: +46 (0) Tel: +46 (0) Fax: +46(0) Fax: + 46 (0)
