1 FlexiLauncher Användarmanual

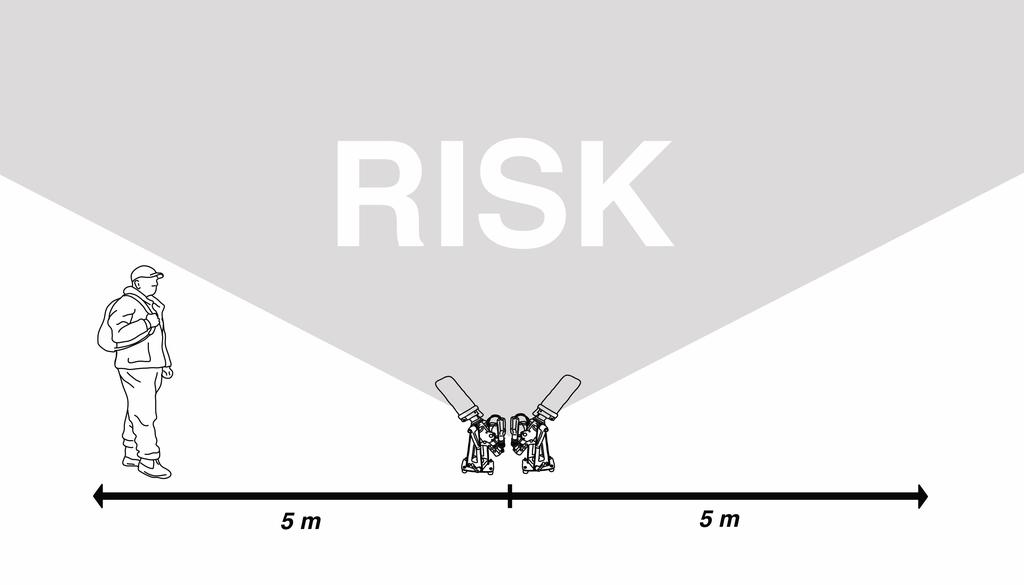

2 Handhavande Säkerhet Endast en person som till fullo läst dessa instruktioner och har förstått alla aspekter av de säkerhetsrelaterade procedurer som här beskrivs och dessutom har vana av att hantera RRT:s apportkastarhandtag får hantera FlexiLauncher. Personer som är påverkade av alkohol, droger eller av andra anledningar har nedsatt förmåga skall ej heller tillåtas att handha FlexiLauncher. FlexiLauncher får endast användas inom inhägnat eller på annat sätt begränsat område där obehöriga ej kan oavsiktligt komma in i riskområdet. FlexiLauncher får ej modifieras eller ändras på så sätt att höjdvinkelns stopp ändras, detta kan medföra att riskområdet ökar avsevärt. FlexiLauncher skall placeras på plant horisontellt underlag direkt på marken. Uppställningsplatsen får inte vara lägre än den omgivande terrängen eftersom risk då finnes att dummys träffar personer som befinner sig utanför riskområdet men högre upp. Använd aldrig trasiga eller skadade dummys, risk finns att innerröret separerar ifrån dummyn och orsakar allvarlig skada. Endast av FlexiLauncher rekommenderad drivladdning får användas.

3 FlexiLauncher får endast användas tillsammans med apportkastarhandtag av typen RRT med 35mm gummihandtag. Innan användning så skall hela enheten inklusive apportkastarhandtag inspekteras noga. Trasiga eller lösa delar skall omedelbart åtgärdas. Var speciellt noga med att kontrollera gummidämparna så inga sprickor finns i dessa. Skadade gummidämpare skall omedelbart bytas. Kontrolldra skruvar och muttrar. Trasiga eller saknade returfjädrar till låsbygeln skall omedelbart ersättas. Kontakta din FlexiLauncher återförsäljare för mer information eller besök för att beställa reservdelar. Varning! FlexiLauncher LT som programmerats för direkt avfyrning får inte användas på plats där det finns fler än en FlexiLauncher LT (eller andra radiokontrollerad produkter med samma adressering. Kontakta din återförsäljare för mer information) Se avsnittet om programmering av fjärrkontrollen. Riskområde Ett område med radie 5 meter i från centrum på FlexiLauncher är att betrakta som riskområde och varken människor eller djur skall vid något tillfälle tillåtas att uppehålla sig i detta område, utom vid laddning/om laddning. Detta skall utföras av den ansvarige användaren enligt instruktionen för laddning/om laddning.

4 Den ansvarige användaren, som också skall vara den som handhar fjärrkontrollen, måste hela tiden ha uppsikt på riskområdet runt FlexiLauncher och tillse att varken människor eller djur kommer in i riskområdet då Flexilauncher är att betrakta som laddad. Den ansvarige användaren måste alltså befinna sig i sån närhet till FlexiLauncher att han/hon kan ingripa omedelbart om någon kommer in i riskområdet. Exempelvis så får hundar aldrig tillåtas komma så nära FlexiLauncher att dom kan komma åt rörliga delar och orsaka en oavsiktlig avfyrning.

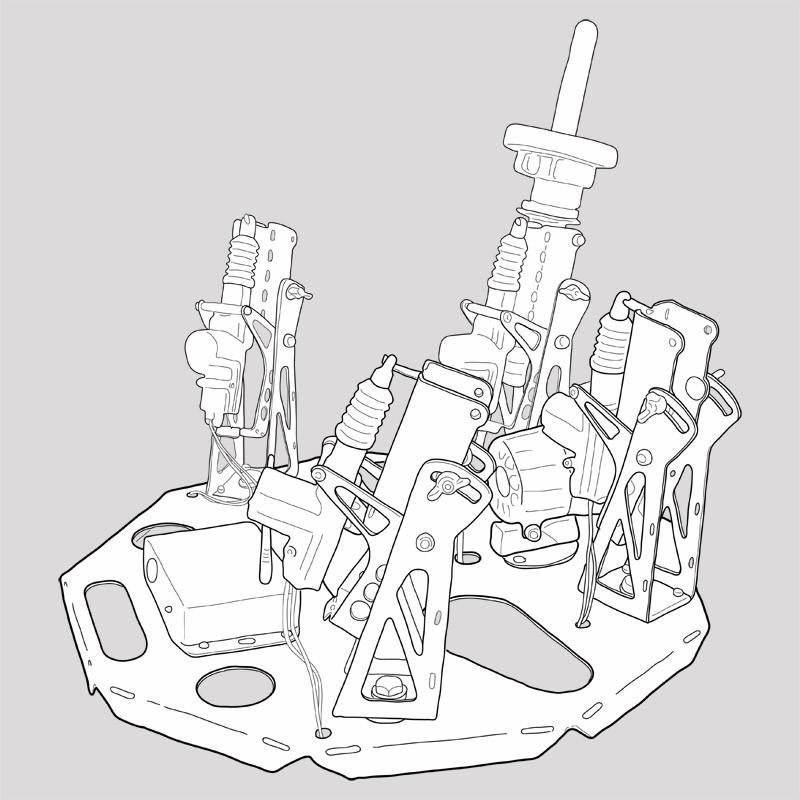

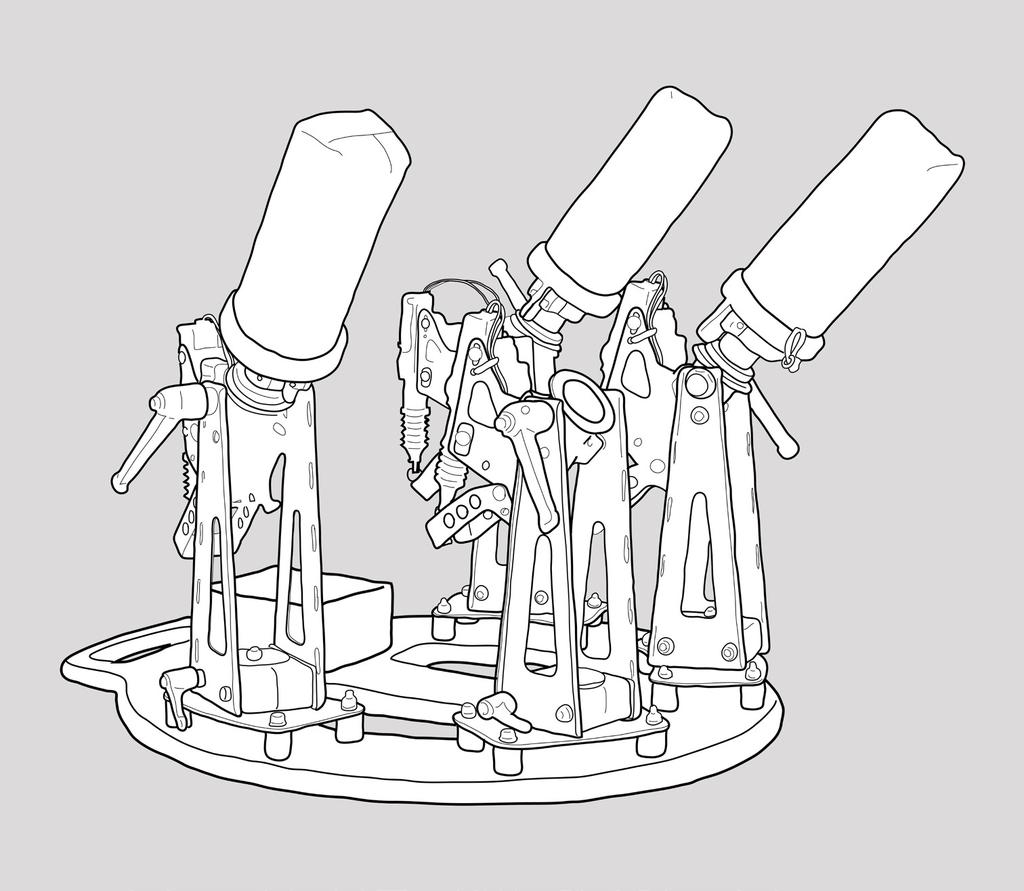

5 Uppställning av FlexiLauncher. Ställ FlexiLauncher på ett plant och hårt underlag och och rikta den så att människor och djur inte riskerar att av misstag hamna i apportkastarens riskområde. För att förhindra att FlexiLauncher rör sig mellan skotten kan man förankra den i marken genom att trycka ned förankringsjärn i marken genom det främre och bakre bärhandtaget. Ett förankringskit finns att köpa hos din återförsäljare eller på Om torrt gräs eller annat lättantändligt material finns i närheten så skall marken täckas med en brandsäker filt eller liknande. Heta gaser och krutrester ifrån kastarna kan lätt antända torrt gräs mm. Laddning/Omladdning Varning! Hörselskydd,ögonskydd samt handskar skall alltid användas vid laddning. Den person som skall handha FlexiLauncher och utföra laddning/omladdning skall också vara den som har hand om fjärrkontrollen för att undvika oavsiktlig avfyrning i samband med laddningen. OBS! Till FlexiLauncher skall endast apportkastar ammunition av grön eller gul styrka användas.

6 OBS! All hantering av FlexiLauncher skall göras från handtagssidan och med kastarna riktade ifrån användaren. Det är förbjudet att vid något tillfälle luta sig över eller ha händer och andra kroppsdelar framför eller över kastar enheterna. Laddning av FlexiLauncher Se till att strömställaren är i läge 0 och indikeringslampan släkt. Placera dummys på de kastare som ska användas. Rikta in kastarenheterna i den riktning och höjd som önskas och dra åt alla låsspakar ordentligt. Öppna alla kastarhantag (Bild 3.) och avlägsna tomhylsorna (Bild 4.) Använd laddverktyget om nödvändigt. Spänn slagfjädern på de kastare som skall användas genom att med ena handen lyfta låsbygeln samtidigt som man med andra handen drar ner slagstiftets knopp. För fram låsbygeln och tillse att den går ända fram mot stoppet och låser säkert. Använd laddverktyget för att greppa knoppen på slagstiftet.(bild 5) Sätt i en drivpatron i de kastare som skall användas och stäng dessa försiktigt. Ställ strömställaren på 1 och vänta tills indikeringslampan lyser fast. FlexiLauncher är nu klar att avfyras

7 Laddning av FlexiLauncher LT Stäng av mottagaren och kontrollera att indikeringslampan är släkt. Placera dummys på de kastare som ska användas. Rikta in kastarenheterna i den riktning och höjd som önskas och dra åt vingmuttrarna ordentligt. Öppna alla kastarhantag (Bild 3.) och avlägsna tomhylsorna (Bild 4.) Använd laddverktyget om nödvändigt. Spänn slagfjädern på de kastare som skall användas genom att med ena handen lyfta låsbygeln samtidigt som man med andra handen trycker ner slagstiftets knopp med hjälp av laddverktyget (från framsidan). För fram låsbygeln och tillse att den går ända fram låser säkert.(bild6). Sätt i en drivpatron i de kastare som skall användas och stäng dessa försiktigt. Slå på mottagaren och vänta tills indikeringslampan antingen lyser fast eller blinkar med korta blinkningar (beroende av valt driftssätt). FlexiLauncher är nu klar att avfyras OBS! Nu är FlexiLauncher att betrakta som laddad och osäkrad och ingen får vistas inom riskområdet.

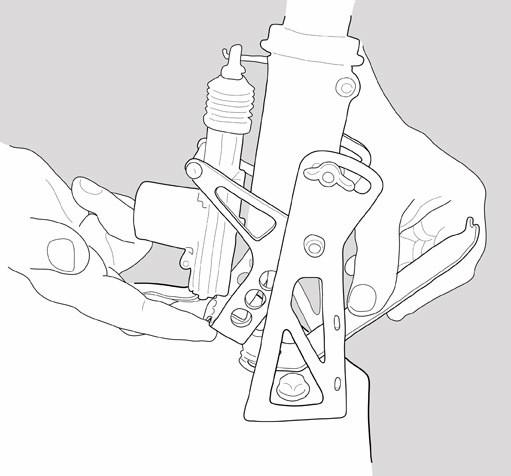

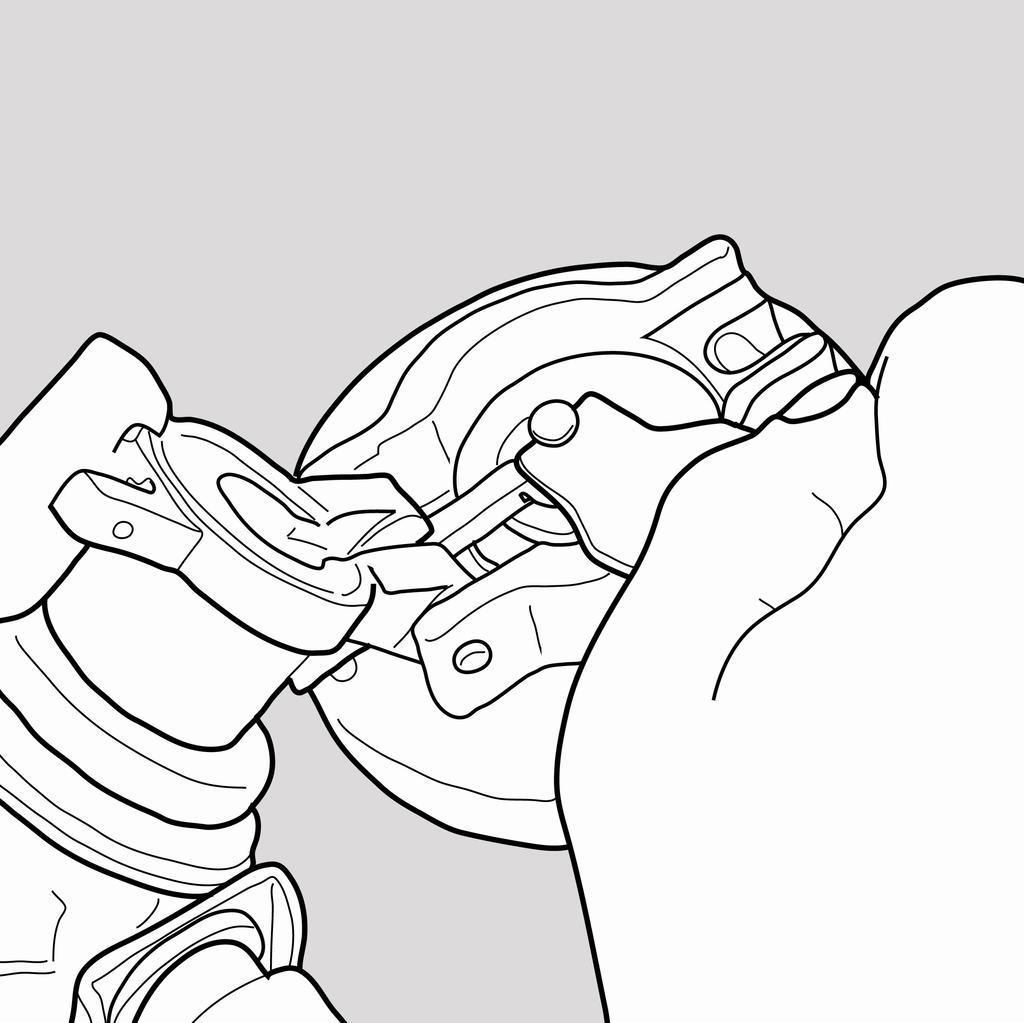

8 Bild 3 Bild 4

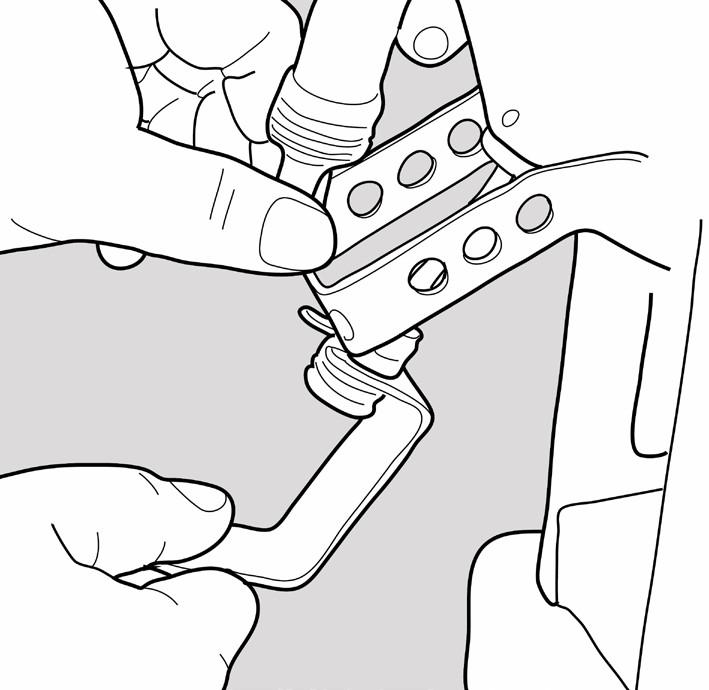

9 Bild 5 Bild 6.

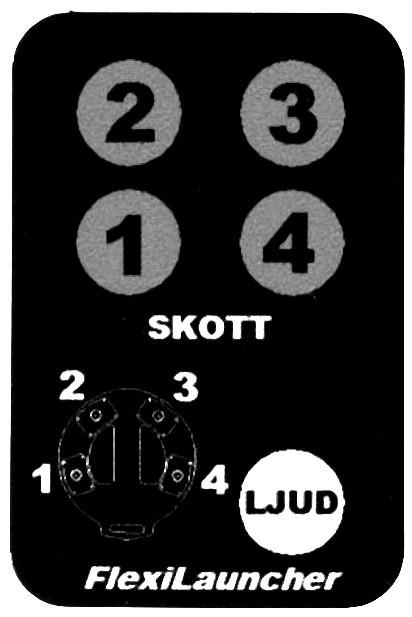

10 Dummys FlexiLauncher kan användas tillsammans med de flesta standard dummys avsedda för apportkastare. Dock skall försiktighet iaktagas vid användande av dummys med en vikt över 200gr då detta medför en onödigt stor belastning på kastarhantag och hållare. Om man vill att dummyn skall flyga kortare sträcka så är det bättre att använda en dummy med streamer i stället för en onödigt tung dummy. Fjärrkontrollen FlexiLauncher På fjärrkontrollen finns en knapp för varje kastarenhet samt en knapp för att spela upp ett ljud i högtalaren. Av säkerhetsskäl så måste knapparna tryckas in i minst en sekund för att avfyrning skall ske. Fjärrkontroll är kodad och passar endast ihop med den radioenhet som har samma kod. Detta gör att flera FlexiLauncher kan användas få samma plats utan att störa varandra.

11 FlexiLauncher LT På fjärrkontrollen finns dels tre knappar för att välja kastargrupp A, B eller C (man kan ha upp till tre FlexiLauncher LT till samma fjärrkontroll), en knapp för varje kastarenhet samt en knapp för att spela upp ett ljud i högtalaren. För att avfyra en kastare så väljer man på fjärrkontrollen först vilken grupp som skall användas genom att trycka ned en av gruppvals knapparna, A, B eller C. På den valda kastaren börjar nu statuslampan att lysa fast. Därefter trycker man ned knappen för den kastarenhet som skall avfyras, 1,2,3,eller 4. Alternativt kan knappen Sound tryckas ned och ett ljud spelas upp i den valda kastaren. Obs! Avfyrning måste ske inom 5 sekunder ifrån att grupp har valts annars återgår den valda kastaren till standby läge.

12 Batteriindikering På FlexiLauncher's mottagare finns en indikeringslampa som visa status på radio och batteri. När strömställaren ställs i läge 1 så gör FlexiLauncher en självtest och indikerar sedan batteristatus genom att blinka ett antal gånger med lampan innan den växlar till fast sken. Tre blink = Batteriet full laddat Två blink = Batteriet ca 3 4 dels laddat. Ett blink = Batteriet halv laddat. Om lampan i stället kontinuerligt blinkar med långa blinkningar betyder det att batteriet är urladdat och måste bytas eller laddas upp. I detta fall så blockeras mottagaren och ingen avfyrning kan ske förren batteriet laddats eller bytts ut.

13 Programmering av fjärrkontroll och mottagare FlexiLauncher LT. Radioenheten på FlexiLauncher LT är vid leverans programmerad för direktavfyrning genom att trycka ned någon av knapparna 1,2,3 respektive 4. Inget gruppval behöver alltså göras. Om fler än en FlexiLauncher LT skall användas på samma plats så måste alla enheter programmeras så att dom tillhör olika grupper A,B eller C. Detta går till som följer: 1.Se till att alla FlexiLauncher är avstängda. 2.Tryck och håll in knappen A på fjärrkontrollen. 3.Slå på den FlexiLauncher som skall vara grupp A och vänta tills statuslampan har slutat blinka. 4.Släpp knappen på fjärrkontrollen. 5.Enheten är nu programmerad som grupp A Upprepa proceduren för de kastare som skall vara grupp B och C. Kontrollera genom blindavfyrningar att programmeringen stämmer. För att gå tillbaka till ursprunglig programmering dvs. direktavfyrning så gör man samma procedur som vid grupprogrammering men i stället för att hålla ned någon av knapparna A,B eller C så håller man ned knappen Sound.

14 Obs! Det är möjligt att använda sju kastargrupper samtidigt på samma plats med samma fjärrkontroll, Kontakta din återförsäljare för mer information om detta. Adressering av fjärrkontroller FlexiLauncher Varje FlexiLauncher levereras med en unikt adresserad fjärrkontroll som endast fungerar med den mottagare den hör ihop med. Vid beställning av ny fjärrkontroll måste mottagarens serienummer anges. FlexiLauncher LT Alla FlexiLauncher LT har samma adressering som standard och fjärrkontrollen är inte knuten till en viss mottagare. Detta för att flera enheter skall kunna manövreras med en fjärrkontroll. Om flera FlexiLauncher LT programmerade för direktavfyrning skall användas på samma plats som en eller flera andra FlexiLauncher LT så måste adresseringen ändras så enheterna inte stör varandra. Detta görs genom att ändra adress inställningarna i fjärkontrollen och mottagaren. Kontakta din återförsäljare för mer information om hur detta görs.

15 Batterier. Laddning av FlexiLauncher's batteri skall endast ske med den medföljande automatiska batteriladdaren. Extra batterier kan köpas hos din återförsäljare eller beställas på OBS! Om FlexiLauncher glöms med strömställaren på 1 en längre tid så kan batteriet urladdas så djupt att det ej går att ladda upp med den medföljande laddaren och kan då behöva bytas ut. Detta täcks ej av garantin. I fjärrkontrollen sitter ett standard Lithium batteri av typen CR2032. Detta bytes genom att öppna batteriluckan på fjärrkontrollen och försiktigt peta ut batteriet nedåt. Sätt det nya batteriet på plats och stäng luckan. Byt batteri om räckvidden på fjärrkontrollen börjar minska.

16

17

18 Identifikation FlexiLauncher Modell: Classic / LT Serie Nummer: Radioenhet Classic typ: MRS-RX4S / Radioenhet LT typ: MRS-RX4S2 / Firmware Classic : 3.2 / Firmware LT : 4.1 / Adressering Classic: tre sista i serie no / Adressering LT: 1023 / Ljud: Duck old style short / Levererad med kastarhantag RRT / Serie Nr kastarhantag 1: Serie Nr kastarhantag 2: Serie Nr kastarhantag 3: Serie Nr kastarhantag 4:
