SimonsVoss-handbok 2: WaveNet-handbok

Transkript

1

2 Innehållsförteckning 2 / 87 Innehållsförteckning 1 Trådlöst nätverk WaveNet Nomenklatur Grundkunskaper Överföringsmedier Användbara radiofrekvenser Grundläggande anvisningar Säkerhet vid överföring av meddelanden Nätverkskomponenter i WaveNet-system Datorer (PC:n) RouterNodes (allmänt) RouterNodes (speciella varianter) RepeaterNodes RouterNodes CentralNodes LockNode med RS485-gränssnitt Backbone-kabeldragning Router-/Repeater Node Anslutningsvillkor kabelansluten LockNode (WN.LN.C) Nätverksstruktur med LSM WaveNet Manager Grundinformation WaveNet-Manager Säkerhetsanvisningar Systemkrav Möjliga nätverksstrukturer i WaveNet Komponenter Tillvägagångssätt Installation WaveNet-Manager Installation av WaveNet Manager Uppdatera WaveNet Manager Starta WaveNet Manager Lösenord Administration WaveNet-Manager WaveNet Manager Administration av central- router- och LockNodes Underhåll av det trådlösa nätverket Återställning av central- router- och LockNodes Säkerhet och larm Säker kommunikation mellan WaveNet Nodes Automatisk kontroll av enskilda systemkomponenter Larm... 54

3 Innehållsförteckning 3 / 87 5 Batterihantering och signalering Batterivarning Nätverk "N"/"W" Byta LockNode-batterier Installation av WaveNet-LockNodes Visualisering av driftsstatusar WN.RN.(XX), WN.LN.C WN.RN.R, WN.CN.(X)R, WN.RN.ER Nodfel (genom självtest) WN.RN.(X)C, WN.CN.(X)C: Master WN.RN.C(X), WN.LN.C: Slave WN.LN.R WN.RN.CC WN.CN.U(X) WN.RP.CC WN.RN Genomförande av vanliga WaveNet-baserade uppgifter i LSM Business Upprätta en trådlöst WaveNet-nätverk och integrera ett lås Förbereda LSM Software Första programmering av låskomponenterna Förbereda hårdvaran Skapa kommunikationsnoder Konfigurera nätverk och importera till LSM Driftsättning av DoorMonitoring-låscylindern Skapa DoorMonitoring-låscylinder Integrera DoorMonitoring-låscylinder i nätverket Överför en WaveNet-konfiguration Tilldela LockNode till ett lås Aktivera låsets inputhändelser Konfigurera RingCast Förbereda routern för RingCast Skapa RingCast Funktionstest Konfigurera eventmanagement (händelser) Konfigurera en e-postserver Ställa in tasktjänst Vidarebefordra inputhändelser via RouterNode Skapa reaktion Skapa händelse Hantera virtuellt nätverk (VN) Konfigurera låssystem Konfigurera VN-tjänst Skapa komponenter och konfigurera LSM-Software Exportera behörighetsändringar... 69

4 Innehållsförteckning 4 / Importera behörighetsändringar Tipps om VN Tekniska specifikationer WaveNet nätdelar WaveNet CentralNode, RS232-anslutningskabel WaveNet CentralNode, RS232-/RS 485-gränssnitt WaveNet CentralNode, USB-/RS485-gränssnitt WaveNet CentralNode, RS232-/868 MHz-gränssnitt WaveNet CentralNode, USB-/868-gränssnitt WaveNet RouterNode för segmentutökning RS WaveNet RouterNode WaveNet RouterNode 868 MHz WaveNet Repeater WaveNet RouterNode som omvandlare RS485/868 MHz WaveNet RouterNode som omvandlare 868 MHz/RS WaveNet RouterNode som omvandlare Ethernet/RS WaveNet RouterNode som omvandlare Ethernet/868 MHz WaveNet RouterNode som omvandlare WLAN/RS WaveNet RouterNode som omvandlare WLAN/868 MHz WaveNet LockNode... 85

5 1 Trådlöst nätverk WaveNet 5 / 87 1 Trådlöst nätverk WaveNet I det följande avses med lås och dörrar komponenterna i systemet 3060 (låscylinder, Smart Relä, blocklås). Om inget annat anges uttryckligen gäller dessa uppgifter även för övriga komponenter i 3060-systemet. Programmering av systemet 3060 vid objekt upp till en viss storlek för kunder med få dörrar eller bör ske med bärbar dator och SmartCD eftersom man i dessa fall i regel inte behöver genomföra många ändringar på låsens konfiguration. Vid mellanstora eller stora objekt där det ofta förekommer nyckelförluster, godkännande av nya transpondrar och organisationsändringar är det lämpligt att sköta och underhålla systemet via nätverken. För att kunna genomföra detta behöver dock inte alla dörrar kopplas upp i ett nätverk. Hela systemet kan konfigureras för blanddrift (nätverksuppkoppling/stand-alone). I ett nätverksuppkopplat system kan man inte bara genomföra alla underhålls- och programmeringsuppgifter från en central dator utan även kontrollera den aktuella statusen för hela systemet. Bland annat kan man centralt kontrollera låsens och dörrarnas status, som till exempel dörr öppen - dörr stängd - dörr låst, batterivarning och tillträdeslista. Därmed kan man reagera direkt på en händelse från en central plats. WaveNet är ett eget nätverk som används för automatisering av byggnader. Tack vare sin kabellösa installation lämpar det sig särskilt bra för onlinehantering resp. styrning av det digitala lås- och organisationssystemet 3060 från SimonsVoss i befintliga byggnader, men kan även användas i nya byggnader (t.ex. vid flexibelt använda rumsenheter). Dataöverföringen inom ett WaveNet-nätverk är till största delen oberoende av överföringsmediet. Data kan till exempel överföras via RS485-, Ethernet- (TCP/IP), USB-, RS232-gränssnitt, radiogränssnitt (868 MHz) eller via trådlöst Internet. Sammanfattningsvis kan sägas att man genom nätverksuppkoppling kan konfigurera och övervaka hela tillträdeskontrollsystemet från en central dator. På så sätt kan användaren reagera omedelbart på kritiska situationer. Vi rekommenderar att du deltar i en WaveNet-kurs hos SimonsVoss eller genomför en WaveNet-projektering med en servicetekniker från SimonsVoss! Följande dokument kompletterar handboken: Handbok LSM Software I handboken beskrivs funktionerna i Locking System Management Software 3.3 SP1. SimonsVoss praktisk handbok

6 1 Trådlöst nätverk WaveNet 6 / 87 Genomföra grundfunktionerna (ONLINE, OFFLINE och VN) med LSM-Software. Handbok LSM Update Beskriver uppdateringen från tidigare versioner. 1.1 Nomenklatur WN LN RN RP CN S R C I U E W X WaveNet LockNode RouterNode RepeaterNode CentralNode Seriell (RS232) Radio = trådlöst (868 MHz) Cable = kabel (RS485) Inside USB Ethernet (TCP/IP) WLAN Platshållare för valfritt överföringsmedium

7 2 Grundkunskaper 7 / 87 2 Grundkunskaper 2.1 Överföringsmedier WaveNet stöder följande överföringsmedier för överföring av data inom systemet: RS485 busskabel för anslutning av enskilda WaveNet-router och repeater som nätverks-backbone (ledningstyp: CAT 5, skärmad, kabellängd upp till högst 900 m). WN.RN.(X)C, WN.RN.C(X), WN.RP.CC, WN.CN.(X)C. RS485 busskabel för anslutning av enskilda WaveNet-LockNodes i ett sammankopplat WaveNet. WN.LN.C. Internet eller Intranet via TCP/IP för dataöverföring inom ett Ethernet-nätverk (10/100 Base T) eller WLAN ur olika WaveNetnätverk. WN.RN.EC, WN.RN.ER, WN.RN.WC, WN.RN.WR. USB för dataöverföring mellan en dator och WaveNet CentralNode. WN.CN.UC, WN.CN.UR (kabellängd 1,5 m). RS232 för dataöverföring mellan en dator och WaveNet CentralNode. WN.CN.SC, WN.CN.SR (kabellängd max 2 m). 868 MHz radio (trådlös räckvidd ca m beroende på byggnadens struktur) WN.RN.(X)R, WN.RN.R(X), WN.CN.(X)R, WN.LN.R/I. B-fält 25 khz (trådlös räckvidd ca 30 cm) för dataöverföring mellan WaveNet LockNode och SimonsVoss-lås (t.ex. låscylinder, Smart Relä, osv.). 2.2 Användbara radiofrekvenser När man idag talar om moderna radiotekniker för säkerhetstekniken får man inte förväxla dem med den teknik som vanligtvis används inom fordonsindustrin eller som man i framtiden kan väntas hitta inom området för huskommunikation. Därför måste just radioöverföringar i passerkontrollssystem uppfylla den nödvändiga säkerhetsstandarden. Sedan 2000 finns ett speciell SRD-band (short rangedevice) i området 868 MHz för detta område. Fördelen med detta SRD-band är att det finns en tydlig regel vad gäller användningstiden per tidsenhet för subbanden. Detta innebär att en radioenhet (t.ex. Router Node) som använder en frekvenskanal i bandområdet 868 MHz endast får sända 36 sekunder per timme. Denna regel fastställs i de så kallade "duty cycle-villkoren". På så sätt utesluts redan i förväg långtidsanvändare och därmed störningar vad gäller säkerheten på radioöverföringen, som t.ex. trådlösa hörlurar och radioamatörer. Dessutom finns det områden som endast får användas för säkerhetstekniska tillämpningar. På grundval av grundläggande information och specifikationer från systemtekniken som komponenters storlek, minimiräckvidder, batterilivslängd och dylikt,

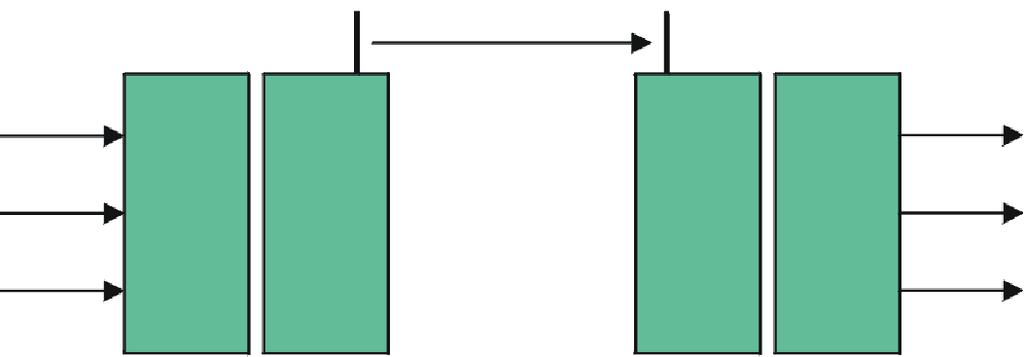

8 2 Grundkunskaper 8 / 87 skapas en tillräckligt säker överföringsväg för användning av WaveNet i området för 868 MHz. I USA används 915 MHz-bandet, vilket naturligt är tillgängligt hos SimonsVoss! Tekniskt genomförande Överföring Data Utvärdering Sändare Mottagare Kodning Avkodning 2.3 Grundläggande anvisningar Oberoende av överföringsmetod kan olika faktorer i omgivningen störa eller hindra radioöverföringen. Även enheternas egenskaper påverkar räckvidden. Vilka faktorer påverkar räckvidden? Sändeffekt Antenner Mottagarnas känslighet Omgivning (luftfuktighet, temperatur, störfält på grund av främmande påverkan) Monteringsplats Frekvens Byggnadsstrukturen (väggar, tak, etc.) Sändräckvidden kan dessutom begränsas av hinder. I följande tabell visas respektive riktvärden: Material Trä, gips, gipskartong % Tegelsten, presspan % Armerad betong (sändare på metall) % Metall, metallgaller, aluminiumkascheringar, golvvärme Energipenetrering 0-10 % 2.4 Säkerhet vid överföring av meddelanden Säkerheten vid överföring av meddelanden via radio i WaveNet är beroende av följande faktorer:

9 2 Grundkunskaper 9 / 87 Radioöverföringssäkerheten vad gäller datatelegramhantering. Eventuella tillfälliga störningar i överföringsvägen. Avsiktliga störningar, dvs. manipulering eller sabotage av överföringsvägen. Intelligenta åtgärder för att undvika störningar och hitta alternativa vägar. Hastigheten på data- resp. meddelandeöverföringen är, precis som förlusten av en procentuell andel meddelanden, beroende av olika influenser. Dessa kan vara följande: Tät datatrafik inom WaveNet. Externa störningar i WaveNets radioområde. Spänningsbortfall i WaveNets segmentområde. Överföringsbortfall resp. överföringsfel i ett externt nät (t.ex. LAN). 2.5 Nätverkskomponenter i WaveNet-system 3065 Nätverkskomponenterna i WaveNet har alltid två, av varandra oberoende gränssnitt. Därmed är det möjligt att koppla samma två olika nätverkssegment med varandra via WaveNets nätverkskomponenter. WN.CN.(XX), WN.RN.(XX) Definition: Nätverkssegment kännetecknas å ena sidan av ett specifikt överföringsmedium (t.ex. RS485-kabel, Ethernet (TCP/IP), USB, RS232-kabel, 868 MHz radio, WLAN) och å andra sidan av en individuell ingångs- och utgångsegmentadress (GID = Group ID --> slave- resp. masteradress) Följande SimonsVoss WaveNet-nätverkskomponenter är tillgängliga: Datorer (PC:n) Via ett speciellt kommunikationsnodprogram (CommNode) kan datorer integreras i WaveNet. mellan användargränssnitt och RS232-gränssnitt, mellan användargränssnitt och TCP/IP (Internet, Intranet), mellan användargränssnitt och USB-gränssnitt

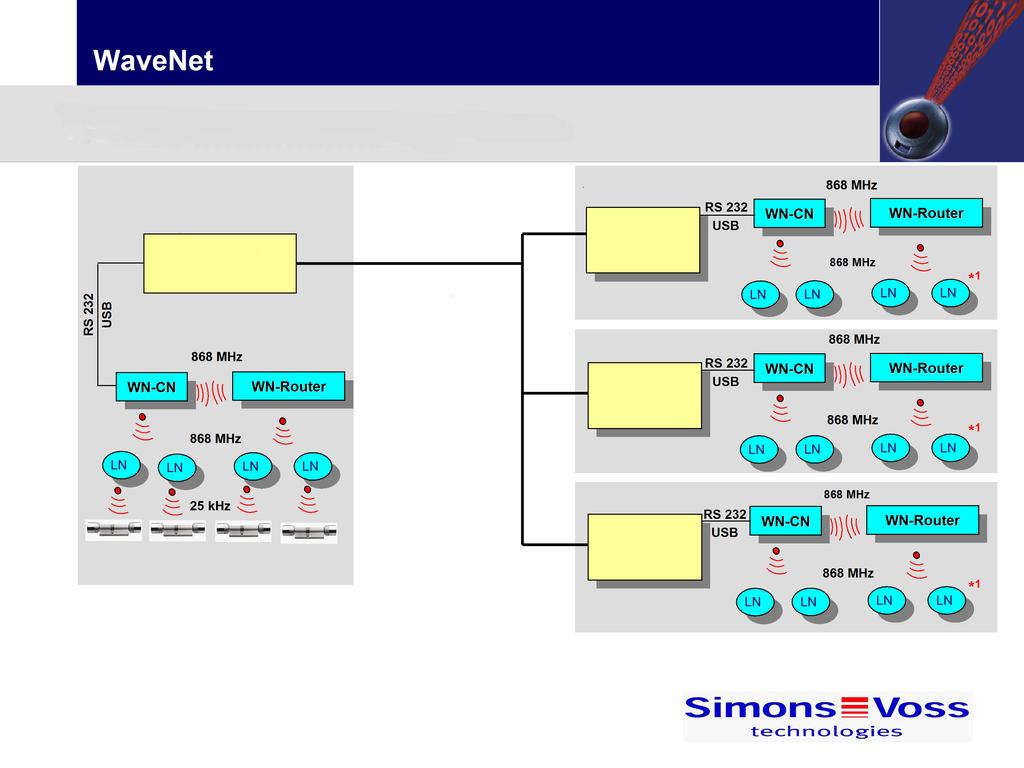

10 2 Grundkunskaper 10 / 87 WaveNet via Ethernet (intranät) Administrationsby ggnader Server med LSM- Software Byggnad 1: Klientdator med SimonsVoss Client-licens Byggnad 2: Klientdator med SimonsVoss Client-licens Byggnad 3: Klientdator med SimonsVoss Client-licens Användning: Hantering av olika byggnader/lokaler (på samma plats) via befintligt Ethernet (intranät) *1: LN (LockNode) kommunicerar via 25 khz med tillhörande lås (se administrationsbyggander) RouterNodes (allmänt) WaveNet RouterNodes används för sammankoppling av två olika nätverkssegment som antingen har samma överföringsmedier (t.ex. RS485-RS485) eller olika överföringsmedier (t.ex. RS485-kabel/radio 868 MHz, Ethernet/RS485 eller radio 868 MHz, WLAN/RS485 eller radio 868MHz). Dessutom filtreras de dataflöden som kommer från segmenten av WaveNet Router Node så att endast sådana data vidarebefordras till segmentet som är kopplat efter WaveNet Router Node, vilka även ska bearbetas i detta segment. Övriga data blockeras således av WaveNet Router Node för det efterkopplade segmentet. WaveNet RouterNodes kan för närvarande koppla samman följande överföringsgränssnitt mellan segmenten: RS485 CAT 5-kabel, Ethernet TCP/IP, USB, RS232-kabel, radio 868 MHz, WLAN. RouterNodes med ett radio- resp. WLAN-gränssnitt ska inte monteras direkt på metall eller stålbetong! Håll ett avstånd på minst 30 cm.

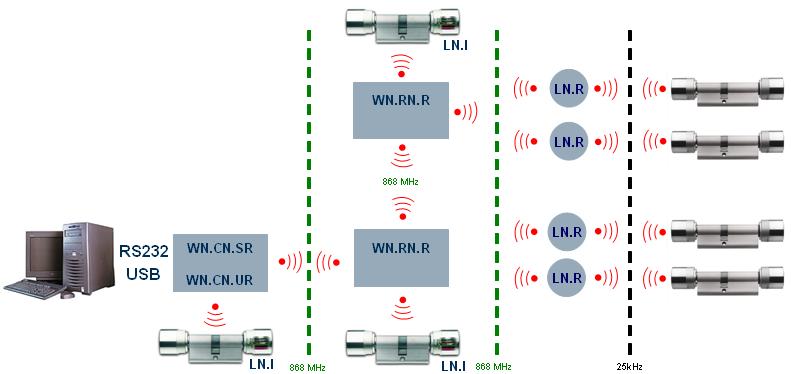

11 2 Grundkunskaper 11 / RouterNodes (speciella varianter) WaveNet CentralNodes är RouterNodes som möjliggör sammankoppling mellan dator (RS232-gränssnitt) och radio 868 MHz, mellan dator (RS232-gränssnitt) och CAT 5-kabel (RS485), mellan dator (USB-gränssnitt) och radio 868 MHz, mellan dator (USB-gränssnitt) och CAT 5-kabel (RS485). WaveNet RouterNodes används för sammankoppling mellan Ethernet (TCP/IP) och radio 868 MHz, mellan Ethernet (TCP/IP) och CAT 5-kabel (RS485), mellan WLAN och radio 868 MHz, mellan v och CAT 5-kabel (RS485) RepeaterNodes WaveNet Repeater Nodes är förstärkare som kan användas inom ett segment för förlängning av räckvidden (ledningslängd). När den installerade kabeln inom ett nätverk har överskridit en specificerad längd (upp till 900 m) kan denna förlängas med WaveNet Repeater Node (WN.RP.CC) enligt systemspecifikationen. Översikt över ett WaveNet-schema: WN.RP.CC i Backbone WN.CN.SC eller WN.CN.UC RS485 (max 900 m) RS485 (max 900 m) WN.RP.CC Router WN.RN.CR Router WN.RN.CR Router

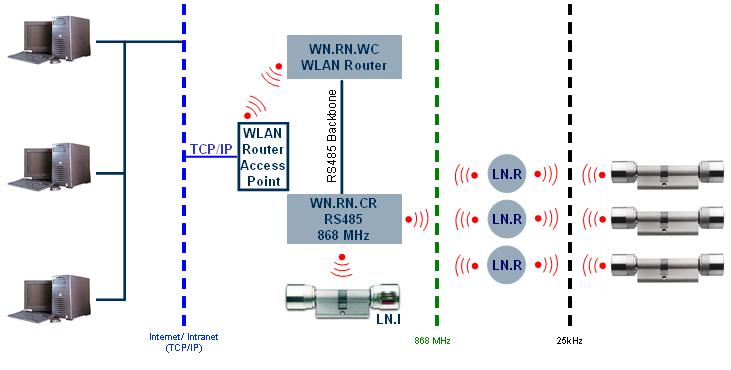

12 2 Grundkunskaper 12 / RouterNodes WaveNet RouterNodes som omvandlare från radio (868 MHz) till kabel (RS485) eller från kabel till radio. WN.RN.RC eller WN.RN.CR. Beroende på byggnadsstruktur/installationssituation kan överföringsmediet väljas fritt. WN.RN.CR med WN.RN.R Radie: ca 30 m WN.CN.SC eller WN.CN.UC När det behövs en radioräckvidd till en LockNode som går utöver radioräckvidden hos WaveNet RouterNode (radiosignalen skickas då vidare från en WaveNet Router Node (868 MHz) till nästa WaveNet Router Node och slutligen till LockNode (LN)). WN.RN.R ÖVERSIKT: WaveNet-schema WN.RN.R trådlös router (trådlös router) eller (trådlös router) WaveNet RouterNodes kan användas när det finns ett datornätverk (LAN) resp. Internet/Intranet hos kunden. Överföringsmediet kan väljas fritt! WN.RN.E(X)

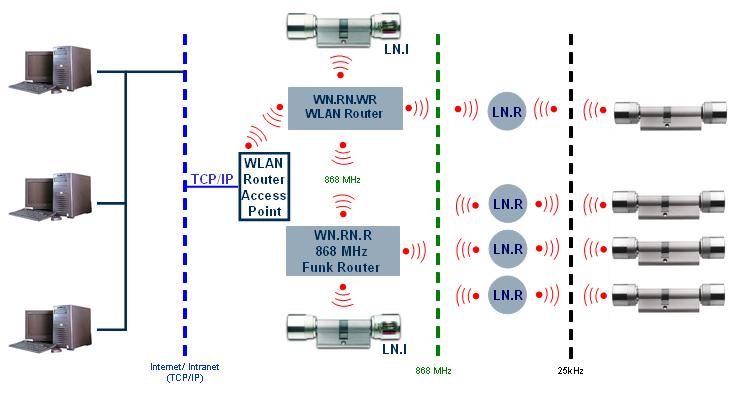

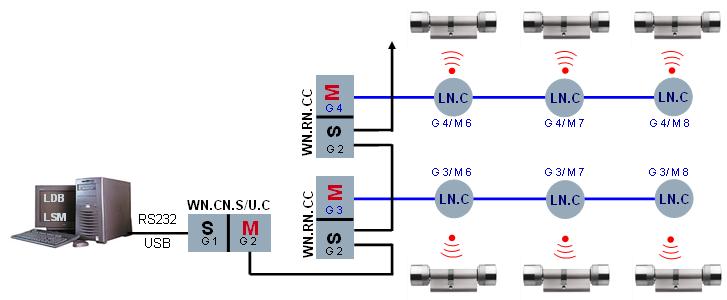

13 2 Grundkunskaper 13 / 87 GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) (trådlös router) GUI (grafiskt användargränssn WaveNet RouterNodes kan användas när det finns ett datornätverk (WLAN) resp. Internet/Intranet hos kunden. Överföringsmediet kan väljas fritt! WN.RN.W(X) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn

14 2 Grundkunskaper 14 / 87 GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn CentralNodes WaveNet CentralNodes kan användas när det finns ett datornätverk (LAN) resp. Internet/Intranet hos kunden. Vilket överföringsmedium som ska anslutas kan väljas fritt! CentralNode WN.CN.S(X) eller WN.CN.U(X) ansluts till datorn. På denna dator installeras en kommunikationsnodsprogram (Comm Node). På så sätt kan CentralNode aktiveras från en valfri plats (GUI = Graphic User Interface) i nätverket. Självfallet kan en CentralNode även anslutas "lokalt" till en dator. eller GUI (grafiskt användargränssn itt) Dator med kommunikationsn od (CommNode) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn

15 2 Grundkunskaper 15 / LockNode med RS485-gränssnitt WaveNet LockNodes med integrerat RS485-gränssnitt möjliggör ett trådbundet WaveNet. Som ledningstyp rekommenderas CAT 5 eller bättre Eftersom det finns en anslutning för extern strömförsörjning (max. 24 VDC) är LockNodes inte batteridrivna (se 7.9). Per segment kan max. 250 LockNodes hanteras. För att utöka ett segment behövs alltid en WN.RN.CC. Den maximala ledningslängden per segment är begränsad till 900 m. Om ledningslängden överskrids behövs en WN.RP.CC. Denna High Speed Repeater används för vidarebefordring av signaler i båda riktningarna (Up-/Down-länk). Repeatern genomför inte utökning av segment Backbone-kabeldragning Router-/Repeater Node Kabeldragningen för ett RS485-segment (Backbone) sker genom en bussledning med hjälp av en standard CAT 5-kabel. Bussledningen består av två dataledningar (Data+, Data-) samt en jordledning (avskärmning). Denna bussledning ansluts till varje RS485-modul till de WaveNet Router som tillhör detta segment. RS485-modulerna kontakterar bussledningen genom en grönorange 8-polig Phönixkontakt på följande sätt: Data - (B) Data + (A) Ground Inkommande ledning Orange Utgående ledning Grön

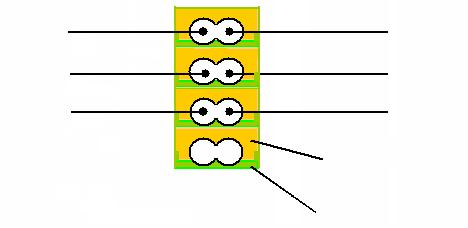

16 2 Grundkunskaper 16 / Anslutningsvillkor kabelansluten LockNode (WN.LN.C) Inkommande CAT-ledning Tvinna avskärmning på varje LockNode! Anslutningsklä mma LockNode Utgående CAT-ledning DC A B Avskärmning Anslutning av energiförsörjningen 6-24 V DC, polaritetsberoende. Strömförbrukning LockNode: 15 ma Anslutning av dataledningen D+, polaritetsberoende! Anslutning av dataledningen D-, polaritetsberoende! På varje LockNode/RouterNode måste avskärmningen kopplas igenom, isoleras och kontakteras på en punkt till jordpotentialen (PE).

17 2 Grundkunskaper 17 / Nätverksstruktur med LSM eller GUI (grafiskt användargränssn itt) Dator med kommunikationsn od (CommNode) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn Genom nätverksstrukturen ovan kan olika användare med individuella rättigheter med hjälp av SimonsVoss WaveNet kommunikationsnodsprogram (CommNode) och GUI (grafiskt user interface) få åtkomst till en gemensam server via Internet/Intranet. Denna arbetar som så kallad kommunikationsnod och är ansluten till WaveNet CentralNode via en RS232- eller USB-kabel. I exemplet ovan kommunicerar den WaveNet CentralNode som är ansluten till servern via radio (868 MHz) direkt med en LockNode, som i sin tur utbyter data med de digitala komponenterna (låscylinder) via radio (25 khz). Övriga LockNodes ligger i ovannämnda exempel utanför radioräckvidden hos WaveNet CentralNode och kommunikation sker därför indirekt via en WaveNet Router Node. Strukturen ovan kan genomföras elegant med det multiuser- och klientkompatibla, databasbaserade hanteringsprogrammet för låssystem från SimonsVoss LSM. I exemplet som visas finns dock endast en enda CommNode och därmed endast en CentralNode med lokalt subnätverk. I själva verket kan nästan ett obegränsat antal

18 2 Grundkunskaper 18 / 87 CommNodes fördelas i Intranet resp. Internet. Så kan man till exempel skapa en "Filialdrift", vilket innebär att kommunikation med obegränsat antal filialer med lokala CentralNodes och tillhörande subnätverk kan ske via Intranet/Internet. I LSM kan så gott som ett obegränsat antal WaveNet Ethernet Router WN.RN.E(X) resp. WaveNet WLAN Router (Wireless Local Area Network) WN.RN.W(X) integreras i kundens datornätverk (LAN resp. WLAN). Installation av ett backbone (RS485-buss-kabel) behövs inte, men kan genomföras på platser där det inte finns Ethernet/WLAN. WN.RN.E(X) är PoE-kompatibel (Power over Ethernet). Om PoE används krävs en så kallad Midspan Power-matning, t.ex. Phihong PSA 16 U. Självklart kan WN.RN.E(X) samt alla WN.RN.(XX) alternativt drivas med en nätdel. --> WN.POWER.SUPPLY.PPP (ingår ej i leveransen). Nätverk delas upp i segment. En WaveNet CentralNode kan betjäna upp till 252 segment där varje segment kan ha upp till 250 WaveNet LockNodes/WaveNet RouterNodes. OBSERVERA När man arbetar med LSM Software är en uppdelning mellan 2030/30 och 250/250 (segment/locknodes per segment) möjlig. Vid projektering kan man på så sätt avgöra om fler segment eller fler LockNodes per segment ska stå till förfogande.

19 3 WaveNet Manager 19 / 87 3 WaveNet Manager 3.1 Grundinformation WaveNet-Manager Med SimonsVoss WaveNet Manager kan trådlösa och/eller trådbundna nätverk upprättas självständigt. För detta krävs omfattande kunskaper om tillämpningsprogram (LSM), WaveNetteknik och hårdvarukomponenter från SV. Det krävs även kunskaper inom området för IT-administration (TCP/IP, LAN / WAN och COM- Port). WaveNet Manager möjliggör automatisk adressering (Hex-adress) av alla nätverksnoder (Central-, Router- och LockNodes) i ett trådlöst/ trådbundet SimonsVoss-nätverk. En scan registrerar alla tidigare installerade nätverksnoder. Varje komponent skickar tillbaka sin egen chip-id till WaveNet Manager. Därefter avbildas en nätverksstruktur i WaveNet Manager och den automatiskt genererade Hex-adressen + chip-id visas. Den här strukturen (= topologi [Hex-adress]) överförs till LSM när WaveNet Manager stängs. Det går även att importera topologin (LSMWNNet_XXYY_NetID.csv) manuellt till LSM vid versioner lägre än 3.1. Med hjälp av den automatiska konfigurationen inom LSM är de valda låsningarna sammanlänkade och kan hanteras av tillämpningsprogrammet (LSM). Ett WaveNet som konfigurerats med WaveNet Manager kan när som helst ändras, utökas eller återställas. Radiofrekvensen för Europa och Asien är 868 MHz; för USA är den 915 MHz. Två specialfrekvenser för Hongkong och Malaysia stöds. Redan installerade WaveNet-installationer som inte skapats med WaveNet Manager kan inte hanteras med WaveNet Manager! En samkörning av konventionella WaveNet-installationer och WaveNet Manager-installationer är enbart tillåten efter godkännande av SimonsVoss! Vänd dig till din SV-kontaktperson och/eller med serviceavdelningen! Notera respektive chip-id till installationsplatsen så att det går att spåra var nätverksnoderna befinner sig! Tänk på att exakt och kontinuerlig dokumentation samt dataskydd är en förutsättning för en stabil drift av systemet! Säkerhetsanvisningar SimonsVoss Technologies GmbH förbehåller sig rätten att genomföra produktändringar utan föregående meddelande om detta. Av denna anledning kan beskrivningar och bilder i föreliggande dokumentation avvika från de senaste produkt- och programvaruversionerna. Vid tveksamheter gäller den tyska originaltexten som referens. Med förbehåll för fel och stavfel.

20 3 WaveNet Manager 20 / 87 Mer information om produkter från SimonsVoss Technologies GmbH finns på vår webbplats: VORSICHT Felaktigt installerade och/eller programmerade komponenter kan leda till att dörrar spärras. SimonsVoss Technologies GmbH ansvarar inte för konsekvenserna av felaktig installation såsom spärrat tillträde till skadade personer eller personer i risksituationer, materiella skador eller andra typer av skador. VORSICHT Personer som bär elektroniska medicinska implantat (pacemaker, hörapparater, etc.) måste beakta att avståndet mellan implantatet och nätverkskomponenterna måste vara minst 30 cm. Informera dessa personer om detta genom lämpliga åtgärder. Av säkerhetsskäl bör personer som bär implantat informera sig hos sin läkare om potentiella risker som kan uppstå vid trådlösa komponenter (868/915 MHz). OBSERVERA Vid användning av skyddsfunktioner hos produkter med IO-funktion, t.ex. WNM.RN.ER.IO med skottlarm, blocklås, nödupplåsning eller fjärröppning, kan externa störningar som varken SimonsVoss Technologies GmbH eller själva produkten kan påverka (t.ex. störningar i WaveNets frekvensområde, ostabil spänningsförsörjning/ kabeldragning) leda till att skyddsfunktionerna i fråga inte fungerar korrekt eller till att hela nätverket faller samman. SimonsVoss Technologies GmbH ansvarar inte för denna typ av externa störningar. SimonsVoss Technologies GmbH rekommenderar att man aktiverar de valda skyddsfunktionerna minst en gång i månaden för att testa alla använda produktkomponenter (= alla använda IO-routrar [t.ex. WNM.RN.ER.IO], alla använda LockNodes [t.ex. WNM.LN.I], alla använda lås [t.ex. cylinder, SmartHandle, SmartRelä, etc.]) och deras funktion. Allmänt Klient (minimikrav på hårdvara) Systemkrav Lokala administratörsrättigheter för installation Kommunikation TCP/IP (NetBios aktiv) LAN (rekommendation: 100 MBit) Windows-domäner Acrobat Reader (för hjälpfunktion) Bildskärm minst 19 (eller större för visning i matrisvyn) Processor: 2,66 GHz (eller snabbare) 2 GB RAM (eller mer) Klientens operativsystem (statisk IP-adress, namnupplösning för LSM)

21 3 WaveNet Manager 21 / 87 Windows operativsystem (XP Prof. SP3/Vista Business/7, 8, 8.1 Professional) NET Framework 2.0 (för LSM) USB-port resp. LAN-anslutning Upplösning minst 1024 x Möjliga nätverksstrukturer i WaveNet TCP/IP med WNM.RN.E(X) och RN2, WLAN med WNM.RN.W(X), USB med WNM.CN.U(X) eller seriellt med WNM.CN.S(X). Inom WaveNet via radiofrekvens 868 MHz (915 MHz för USA) och/eller trådbundet RS Komponenter Central-, Router- och LockNodes måste vara WNM-komponenter. Endast komponenter som börjar med WNM (beställningskod) lämpar sig för autokonfiguration. WaveNet Manager: Gratis nedladdning på internet på Se till att endast WNM-komponenter som ska konfigureras resp. programmeras befinner sig i frekvensområdet. Programvara för låsschema LSM (Locking System Management) Tillvägagångssätt Alla låsningar (cylindrar, SmartRelais osv.) måste vara korrekt programmerade och därmed del av låssystemet. Vid användning av LSM måste CommNode-servern samt kommunikationsnoderna vara korrekt konfigurerade (om nödvändigt). WNM.RN.E(X)/WNM.RN.W(X)/RN2 måste ha konfigurerats med de nödvändiga nätverksparametrarna (IP-adress, gateway, SSID, osv.). Alla nödvändiga drivrutiner måste ha installerats! Vid behov ska VPN för LAN/WAN installeras. 3.2 Installation WaveNet-Manager Installation av WaveNet Manager Installera WaveNet Manager, till exempel i installationskatalogen till LSM-Software som installerats tidigare Uppdatera WaveNet Manager Om WaveNet Manager redan har installerats kräver uppdateringen endast att följande filer ersätts i WaveNet-installationsmappen: boost_threadmon.dll

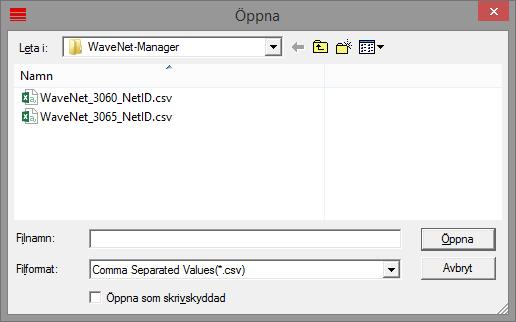

22 3 WaveNet Manager 22 / 87 WaveNetManager.exe WNIPDiscoveryLib.dll WNManager.ini Den senaste versionen av WaveNet Managers finns på under Infocenter/Downloads/WaveNet Manager Starta WaveNet Manager Manuellt 1. Kör WaveNetManager.exe i installationskatalogen. 2. Välj topologi eller skapa ett nytt nätverk med Avbryt. ð OBSERVERA Om det finns mer än en WaveNet-topologi visas en dialogruta där man kan välja lämpligt nätverk. Om ingen topologi väljs (avbryt) startar WaveNet Manager och ett nytt nätverk kan skapas. Ur LSM-Software 1. Öppna WaveNet Manager via menyn Nätverk/Wavenetmanager.

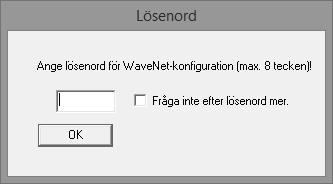

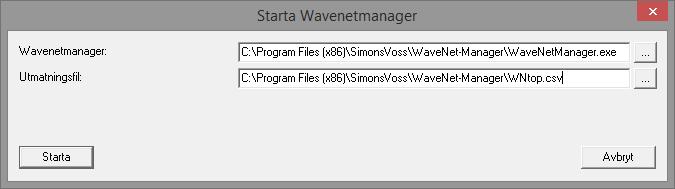

23 3 WaveNet Manager 23 / 87 ð 2. Kontrollera filsökvägen och kör WaveNet Manager genom att klicka på Starta. ð Lösenord Lösenordet ska väljas fritt och måste innehålla 1 8 tecken. Lösenordet programmeras i alla WaveNet-komponenter. Det går inte att ändra lösenordet! Lösenordet är nödvändigt för att undvika oavsiktlig omprogrammering av befintliga/främmande nätverk. Endast ett lösenord per WaveNet resp. LSM-databas får användas!

24 3 WaveNet Manager 24 / 87

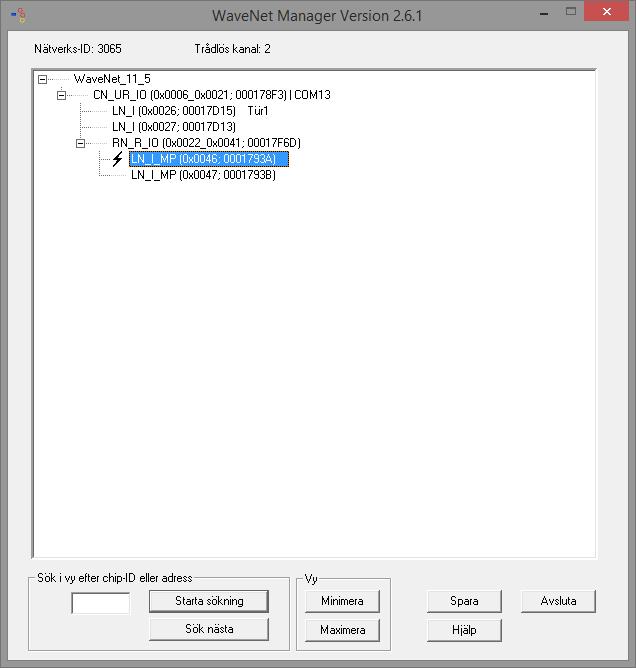

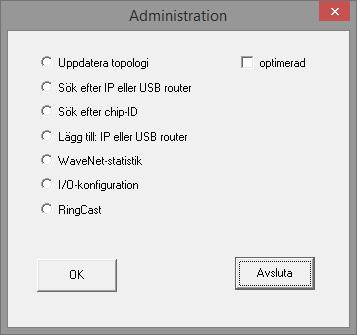

25 3 WaveNet Manager 25 / Administration WaveNet-Manager WaveNet Manager Nätverks-ID

26 3 WaveNet Manager 26 / 87 Standardnätverks-ID är DDDD (default). Alla ej programmerade WaveNet-komponenter har detta nätverks-id. Vid en senare tidpunkt måste ett nytt nätverks-id tilldelas manuellt. En blixt (grå programmeringsblixt) indikerar att konfigurationen i detta segment inte kunde genomföras för denna komponent. Trådlös kanal Alla ej programmerade WaveNet-komponenter har en standardfrekvens (standardradiokanal). Vid en senare tidpunkt måste en annan radiokanal tilldelas manuellt. Standardradiokanalen används alltid utöver den manuellt valda kanalen. På så sätt kan nya komponenter läggas till redan befintliga trådlösa nätverk. Tidvis arbetar systemet alltså med två olika frekvenser efter varandra. I normal drift används endast en radiofrekvens. WaveNet 1. Administrationen kan startas med höger musknapp via WaveNet_11_5, WaveNet_12_4 eller WaveNet_8_8 (i WaveNet Manager). ð

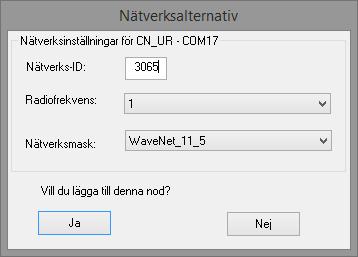

27 3 WaveNet Manager 27 / 87 Nytt nätverk Om ett nytt nätverk ska identifieras resp. skapas måste ett nätverks- ID anges. Möjliga tecken: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F max. fyra tecken. Adresserna 0000, 0001, DDDD och FFFF tillåts inte som nätverks-id. Dessutom måste en radiofrekvens väljas manuellt. Kanalerna 1 9, är tillgängliga. Kanalerna 11 och 12 är specialfrekvenser som får användas för Hongkong resp. Malaysia. Kanal 11 och 12 får även användas i Europa. Dessutom kan nätverksmasken specificeras, vilket fastställer antalet segment. WaveNet_8_8 max 249 routrar och 249 LockNodes per router kan adresseras. WaveNet_11_5 max 1790 routrar och 25 LockNodes pro Router kan adresseras. I ett trådbundet segment kan 249 routrar och 249 LockNodes per router adresseras. WaveNet_12_4 max 3200 routrar och 9 LockNodes pro Router kan adresseras. I ett trådbundet segment kan 249 routrar och 249 LockNodes per router adresseras. Om dialogrutan avslutas med Ja programmeras nätverks-id och radiofrekvens i de nya komponenterna. Vid redan programmerade nätverk visas inte den här dialogrutan. Med nätverksmasken fastställs den framtida adresseringen (adress och mask).

28 3 WaveNet Manager 28 / 87 Uppdatera topologi Sök efter IP eller USB Router Sök efter chip-id Välj CN/RN Automatisk konfiguration av hela nätverket och därefter visning i WaveNet Manager med Hex-adress och chip-id för alla tillgängliga nätverksnoder/komponenter. Beroende på storlek kan detta ta några minuter (kalkylatoriskt värde: ca 2 minuter per router). Optimerad: Om inställningen Optimerad används sker sökning efter nya noder samt efter redan konfigurerade noder. Eventuellt konfigurerade noder (från andra segment) förflyttas till ett annat segment på grund av bättre tillgänglighet. Om inställningen inte används sker sökning endast efter nya noder. Sökning sker endast efter dessa komponenter (se CN_U(X), CN_S(X), RN_E(X), RN_W(X), RN2 - underhåll [} 46]l/ Sökresultat ). Sökning efter en komponent med hjälp av chip-id i hela nätverket/ topologin. Om Uppdatera topologi eller Sök Chip ID väljs kan man genom att välja respektive alternativ (CN/RN) utföra funktionen målinriktat i respektive mastersegment.

29 3 WaveNet Manager 29 / 87 Lägg till: IP eller USB Router Dessa komponenter läggs till topologin direkt via en comport, IPadress eller genom DNS resp. ETC/HOST-fil.

30 3 WaveNet Manager 30 / 87

31 3 WaveNet Manager 31 / 87 WaveNet-statistik I/O-konfiguration Visar alla konfigurerade WNM-komponenter. Här kan man genomföra globala inställningar för ingångarna (input) och utgångarna (output). Därmed genomförs konfiguration(er) som t.ex. blocklås (= input) och/eller t.ex. en inputkvittering (= utgång) etc. för alla valda routrar. Tidsfördröjningar på 0 32 sekunder per ingång kan också konfigureras, dvs. routern börjar med broadcasten först efter den inställda tidfördröjningen.

32 3 WaveNet Manager 32 / 87 RingCast Med denna funktion kan ingångssignaler (input) vidarebefordras på den trådlösa sträckan eller direkt via nätverket (endast vid RN2- leverans från 2017) mellan de trådlösa routrarna. Därmed behöver kablar endast dras till en I/O-router. När en ingångsändring har skett börjar I/O-routern med den inställda broadcasten (blocklås etc.). Broadcasten tar ca 1 sekund i detta segment och överförs efter slutförande på det trådlösa gränssnittet till nästa utvalda router. Nästa utvalda router börjar då med sin broadcast för respektive segment. En förutsättning är att minst två routrar på det trådlösa gränssnittet kan kommunicera. Man måste alltså känna till routrarnas installationsplatser resp. den tredimensionella strukturen i det trådlösa nätverket! Det är viktigt att alla lås testas. För det första måste man säkerställa att routrarna vidarebefordrar RingCastsignalen trådlöst till nästa router, och att låsen därmed genomför rätt funktioner! Nödvändiga programvaruversioner: CN_XX och RN_XX TM 30.11; FW 0.0 CN_XX_IO och RN_XX_IO TM 30.11; FW 0.0 LN_C och LN_R TM 30.8; FW 15.1 LN_I_XX TM 30.8; FW 16.3 LN_I_ XX _SOC TM 30.11; FW 16.3 LN_I_MP TM 30.11; FW 17.3 Om den globala I/O-konfigurationen har valts visas i de trådlösa domänerna input 1, input 2 eller input 3. En ändring av namnet är inte möjlig. Välj domän: ny --> en ny trådlös domän kan skapas. Namn: Ett namn för den nya trådlösa domänen kan anges. Ingångseffekt: val av input för alla routrar i denna trådlösa domän. Uppdatera: en befintlig RingCast upprättas på nytt resp. uppdateras -- > inom denna trådlösa domän. Observera: Den sker ingen ändring på ytan som måste importeras till LSM. Högst 10 routrar med en längd på 15 tecken sparas. När IPadressen används innebär detta att inget annat måste beaktas. Radera: Den valda trådlösa domänen raderas. Utvalda routrar: Här visas alla routrar som befinner sig i den trådlösa domänen --> för denna RingCast. Lediga routrar: routrar som inte är tilldelade någon trådlös domän resp. ringcast.

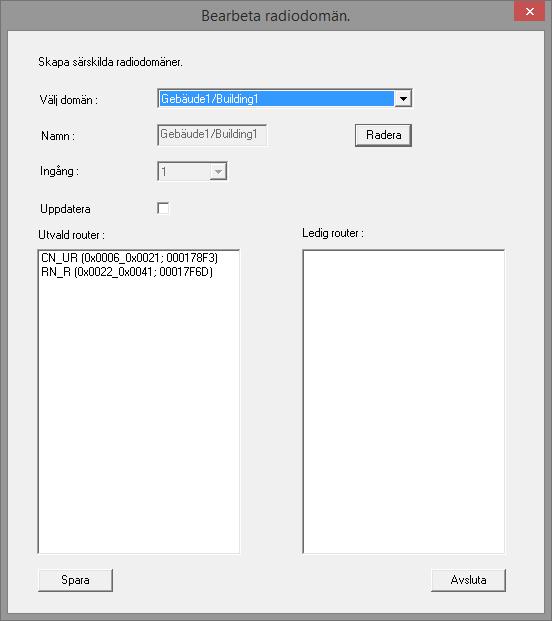

33 3 WaveNet Manager 33 / 87 Lediga routrar kan läggas till en skapad trådlös domän med ett dubbelklick. När man har sparat konfigureras den skapade trådlösa domänen och visas i WaveNet Manager.

34 3 WaveNet Manager 34 / 87 RingCast: Visning av den skapade trådlösa domänen för RingCast. Det är viktigt att säkerställa att kabeldragningen på en I/O-router till en ingång har genomförts för att Broadcast-funktionen ska lösas ut. ### betyder att RingCast på den trådlösa domänen är stängd. Detta används endast som indikering och har ingen teknisk relevans. Genom att högerklicka på RingCast kan man genomföra en bearbetning/ändring.

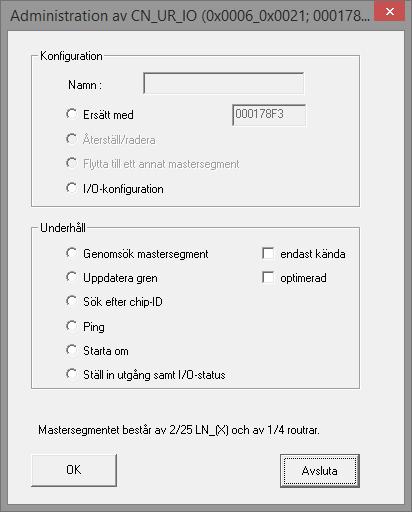

35 3 WaveNet Manager 35 / 87 Visning av en konfigurerad RingCast Administration av central- router- och LockNodes CN_U(X), CN_S(X), RN_E(X), RN_W(X), RN2 - konfiguration Med den högra musknappen på en Central-/RouterNode (i WaveNet Manager) kan du starta administrationen.

36 3 WaveNet Manager 36 / 87 Ersätt med... För att ersätta en komponent kan den nya komponenten läggas till i det valda segmentet genom inmatning av respektive chip-id. Konfigurationen överförs till den nya nätverksnoden. Observera: Om IP-adressen till Central-/RouterNode har ändrats kan komponenten ersättas direkt. Om IP-adressen förblir den samma måste man antingen under Lokala anslutningar eller Kommunikationsnod i LSM ändra IPadressen till en IP-adress som inte används. Om en kommunikationsnod resp. CommNode Server (CNS) används måste de ändrade IP-adresserna överföras till CommNode Server

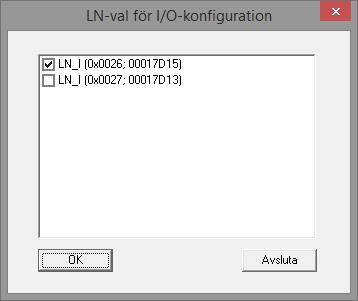

37 3 WaveNet Manager 37 / 87 Återställ/radera Flytta till ett annat mastersegment I/O-konfiguration --> i LSM. I WaveNet Manager ska du därefter ange den ursprungliga IP-adressen för den nya routern och därefter konfigurera och importera till LSM. Om comporten ändras kan komponenten ersättas, men i LSM måste den nya comporten anges (lokal anslutningsenhet). Om comporten inte ändras måste först de båda segmenten (slave/master) tas bort ur LSM (Hantera WaveNet). Om den grå programmeringsblixten visas vid en komponent kan man försöka programmera en ny konfiguration utan att ändra chip-id, så att denna kan läggas till det valda mastersegmentet. Den valda komponenten återställs och tas sedan bort ur WaveNet Manager. Komponenten har åter standardkonfigurationen (standardnätverks-id: DDDD/radiokanal: default). Ej möjligt vid CN. Här kan I/O-konfigurationen genomföras.

38 3 WaveNet Manager 38 / 87 Konfiguration digital utgång: (Funktion ej tillgänglig för WNM.LN.R/ WNM.LN.C )

39 3 WaveNet Manager 39 / 87 I/O-tillämpning: Utgång 1, 2, 3: Hittills endast Standard möjligt. Utgång Alternativet Utgång betyder att utgången kopplas i ca 0,2 sekunder (Open Drain). Manuell styrning från WaveNet Manager möjlig. behörig Alternativet Behörigt innebär att utgången --> OpenDrain ställs in vid ett behörigt tillträde med hjälp av transponder eller kort. Obehörigt försök

40 3 WaveNet Manager 40 / 87 Alternativet Obehörigt försök innebär att utgången kort kopplas igenom (0,2 s) --> OpenDrain vid ett obehörigt tillträdesförsök (TRA/kort har ingen behörighet för låset gäller inte för låssystem med främmande TRA/kort) vid låsning med hjälp av transponder eller kort. Låsningarna måste vara utrustade med ZK-funktionen och i egenskaperna till låsningen måste Logga oberättigade tillträdesförsök vara aktiverat för att behöriga och obehöriga tillträdesförsök ska överföras! alla LN-händelser Alternativet Alla LN-händelser innebär att utgången (1, 2, 3) alltid kopplas kort. Input kvittering Alternativet Input kvittering innebär att den genomförda broadcast-funktionen kan kontrolleras när ingångssignalen (input) har avgetts. Om t.ex. broadcast-funktionen Blocklås för avaktivering av låsen väljs kan man med hjälp av utvärderingen på utgången Inputkvittering kontrollera att alla lås har avaktiverats --> utgången kopplas då i 0,2 sekunder (Open Drain). Input kvittering kort Utgången kopplas under en kort stund. Input kvittering statisk Utgången kopplas så länge statusen är aktiv. Välj LN: Här kan man markera eller avmarkera LN som skickar meddelanden (events) till routern eller inte. Markering och avmarkering gäller alltid för hela segmentet och därmed för alla funktioner som har valts!

41 3 WaveNet Manager 41 / 87 Överför händelser till managementsystem: Om Inga väljs skickas inga händelser till managementsystemet (LSM). Alternativet Behörig innebär att tillträdet överförs till LSM och kan där användas som event Tillträde. Alternativet Obehörigt försök innebär att det obehöriga tillträdesförsöket överförs till LSM och kan där användas som event Tillträde. Alternativet Alla LN-händelser innebär att ett behörigt tillträde eller ett obehörigt tillträdesförsök överförs.

42 3 WaveNet Manager 42 / 87 Konfiguration digital ingång Ingång 1, 2, 3: Ingång Alternativet Ingång betyder styrning ur LSM (som vid LN.R/ LN.C). Förutsättning LSM 3.2. Blocklås Alternativet Blocklås innebär att en reläutgång (NO potentialfri,) t.ex. ett inbrottslarm, kan dras till ingången. Efter aktivering av inbrottslarmet avaktiveras alla valda LN resp. låsningar. Det går inte längre att öppna dörrarna av misstag. Vid avaktivering öppnar reläkontakten till inbrottslarmet åter, låsningarna aktiveras och kan återigen betjänas via TRA/kort. EJ VdS-godkänd! Skottlarmsfunktion

43 3 WaveNet Manager 43 / 87 Överföra händelser till managementsystem Alternativet Skottlarmsfunktion innebär att en valfri kontakt (NO potentialfri) kan dras till ingången. Efter aktivering avaktiveras alla valda låsningar och förblir avaktiverade även om kontakten återställs. Låsningarna kan aktiveras igen endast genom LSM eller en aktiveringstransponder. Nödaktivering Alternativet Nödaktivering innebär att en reläutgång (NO potentialfri) till ett brandlarmssystem kan dras till ingången. När brandlarmssystemet löser ut kopplar alla valda låsningar in permanent. Genom att sända en fjärröppning i detta segment återställs alla låsningar till normalläget. Fjärröppning Alternativet Fjärröppning innebär att det valda låset kopplas in i t.ex. fem sekunder genom en korttidsaktivering (NO potentialfri, t.ex. knapp). Om alternativet Ja markeras överförs alla statusändringar på ingången till LSM och kan användas som händelsen Input där. --> Konfiguration Ingång Välj LN: Här kan man markera eller avmarkera LN:s som ska aktiveras eller inte via segment-broadcast-funktionen. Markering och avmarkering gäller alltid för hela segmentet och därmed för alla funktioner som har valts!

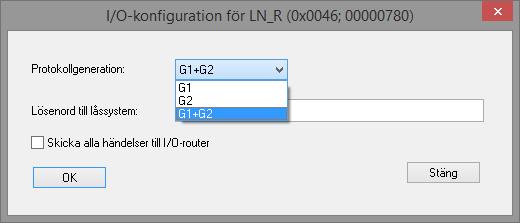

44 3 WaveNet Manager 44 / 87 Protokollgeneration G1 + G2 låssystemlösenord Skicka alla händelser till I/O-router Här ställer man in vilken protokollgeneration som används i låssystemet (LSM). Möjliga inställningar: G1 G1 + G2 G2. Vid användning av protokollgeneration G1: Ange G1-låssystemets lösenord! Vid användning av protokollgeneration G1 + G2: Ange G1- låssystemlösenord och G2-låssystemlösenord. Vid användning av protokollgeneration G2: Ange G2-låssystemets lösenord! Efter konfigurationsändringar måste protokollgenerationen väljas och låssystemets lösenord anges! Om konfigurationen till en enskild LN har ändrats eller en ny LockNode läggs till, kan denna LN konfigureras genom inmatning av lösenordet utan att hela segmentet konfigureras om via nedanstående fönster (Administration Lock Node). Om en grå programmeringsblixt visas vid en eller flera LockNode(s) under I/Okonfiguration måste konfigurationen genomföras på nytt (Administration LockNode). Det här alternativet måste ha valts för att alla händelser ska överföras till routern och utvärderas. Från Firmware-version 30.9 för CN/RN och LN visas följande mask.

45 3 WaveNet Manager 45 / 87 Konfiguration analog ingång Eventbearbetning: Endast i kombination med LSM 3.2 (Event: Input analog) Ingen händelse: Inga händelser (event) överförs tills managementsystemet (LSM). Vid överskridande av tröskelvärdet: En händelse (event) överförs tills managementsystemet (LSM). Event: Input analog kan kopplas till en reaktion, t.ex. e-postmeddelande. Maximal inställning 2500 mv. Vid underskridande av tröskelvärdet: En händelse (event) överförs tills managementsystemet (LSM). Event: Input analog kan kopplas till en reaktion, t.ex. e-postmeddelande. Minimiinställning 100 mv.

46 3 WaveNet Manager 46 / 87 Vid överskridande/underskridande av tröskelvärdet: En händelse (event) överförs tills managementsystemet (LSM). Event: Input analog kan kopplas till en reaktion, t.ex. e-postmeddelande. Det fördefinierade avståndet på 200 mv leder till ett hysterest kopplingsbeteende vid över-/underskridande överföring input analog event till LSM. Vid över- och underskridande skickas alltid samma event/händelse. Tröskelvärde [mv]: Under-/överskridande: Här kan tröskelvärdena i intervall på 200 mv ställas in. Minimivärde: 100 mv Maxvärde: 2500 mv. Avsökningsintervall [s]: Fastställer hur ofta den möjliga ändringen (över-/underskridande) ska kontrolleras. Minst var 20:e sek Max 60 sek. Genomsök mastersegment CN_U(X), CN_S(X), RN_E(X), RN_W(X), RN2 - underhåll Från och med routerversion >=40 visas en fråga om sökning efter nya noder ska genomföras direkt. Sökresultat Leder till översikt + möjlig konfiguration i detta mastersegment.

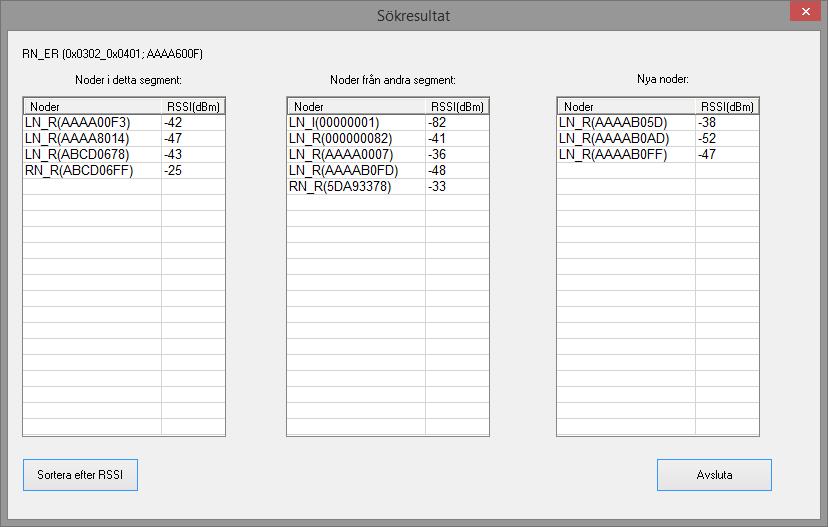

47 3 WaveNet Manager 47 / 87 De tre komponenterna beskriver och utvärderar (RSSI) de tillgängliga komponenterna/noderna från det valda mastersegmentet. Vid trådbundna komponenter står RSSI-värdet alltid på 0 (noll). Noder i detta segment: I denna spalt visas alla komponenter/noder som hanteras av det tidigare valda mastersegmentet. Noder från andra segment: I denna spalt visas alla noder som radiotekniskt nås av detta mastersegment men som inte tillhör detta mastersegmentet. Genom att markera och dra noderna i den första spalten (noder i detta segment) kan noderna tilldelas till detta mastersegment. Tilldelningen kan ta några sekunder resp. minuter eftersom routingtabellen måste uppdateras. Nya noder: I denna spalt visas alla nya noder som ännu inte är tilldelade något mastersegment. Genom att dubbelklicka på eller genom att markera och dra noderna i den första spalten (noder i detta segment) kan noderna tilldelas till detta mastersegment. Tilldelningen kan ta några sekunder resp. minuter eftersom routingtabellen måste uppdateras. RSSI (dbm): Received Signal Strenght Indication = mottagen signalstyrka Indikator för styrkan på mottagningen. Ju negativare värde i dbm desto sämre anslutningskvalitet kan förväntas! Uppdatera gren: Ej programmerade komponenter integreras automatiskt i grenen via RSSI-värdet. Optimerad: Om inställningen Optimerad används sker sökning efter nya noder samt efter redan konfigurerade noder. Eventuellt konfigurerade noder (från andra segment) förflyttas till ett annat segment på grund av bättre tillgänglighet. Om inställningen inte används sker sökning endast efter nya noder. Endast kända: Endast kända resp. redan konfigurerade LockNodes uppdateras.

48 3 WaveNet Manager 48 / 87 Sök efter chip-id Här kan man söka efter chip-id. När chip-id matats in öppnas ytterligare ett fönster.

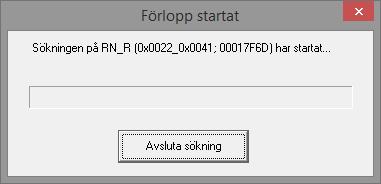

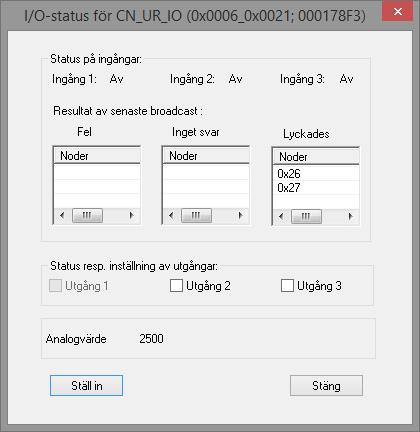

49 3 WaveNet Manager 49 / 87 Ping Starta om Ställ in utgång samt I/ O-status Man kan välja i vilket mastersegment som sökning ska ske. Flera alternativ kan väljas. Om alternativet Alla väljs genomsöks hela nätverket! Ett tillgänglighetstest genomförs för de valda komponenterna. Startar om de valda komponenterna. Status på ingångar: Här kan man avläsa vilken status ingångarna har. Resultat av senaste broadcast: Fel: LockNode(s) har tagit emot broadcast men låset kunde inte bearbeta/genomför broadcast-signalen. Inget svar: Det finns sannolikt ett problem med den trådlösa räckvidden. Framgångsrikt: Utgången Inputkvittering har ställts in. Status resp. inställning av utgångar: Här kan utgångarna ställas in manuellt i testsyfte och deras aktuella status kan visas.

50 3 WaveNet Manager 50 / 87 Analogvärde [mv]: Det senast uppmätta värdet visas. LN_(X)-Konfiguration Med den högra musknappen på en LockNode (i WaveNet Manager) kan du starta administrationen. Ersätt med chip-id Återställ/radera För att ersätta en komponent kan den nya komponenten läggas till i det valda segmentet genom inmatning av respektive chip-id. Konfigurationen överförs till den nya nätverksnoden. Om den grå programmeringssymbolen visas vid en komponent kan man försöka programmera en ny konfiguration utan att ändra chip-id. Den valda komponenten återställs och tas sedan bort ur WaveNet Manager. Komponenten har åter standardkonfigurationen (standardnätverks-id: DDDD/radiokanal: default).

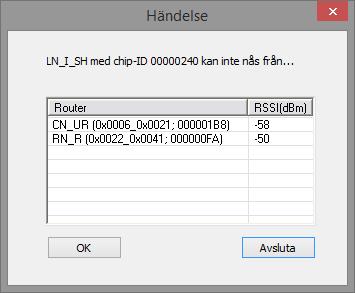

51 3 WaveNet Manager 51 / 87 Flytta till ett annat mastersegment Möjlighet till anslutningskontroll och eventuellt förskjutning i ett annat segment. Här gäller: Ju negativare RSSI-värde desto sämre trådlös anslutning! Genom att dubbelklicka på eller välja alternativet och bekräfta med OK-kappen kan LN_(X) / RN_(X) flyttas till ett annat segment. Routingtabellen uppdateras automatiskt när routrar läggs till. När RN_(X) flyttas kan ett utropstecken visas framför en router som då inte kan väljas. Anledningen till detta är den befintliga nätverksstrukturen. En sådan router visas endast för att ge en helhetsbild Underhåll av det trådlösa nätverket För en säker drift är det viktigt att med jämna mellanrum kontrollera nätverkskonfigurationen. Störningar från omgivningen eller byggnader kan ha en negativ inverkan på WaveNet-nätverket. VORSICHT SimonsVoss Technologies GmbH rekommenderar att låssystem med kritiska nödfallsfunktioner (t.ex. skottlarmsfunktion via Ringcast) testas en gång i månaden! Beakta även andra standarder och förordningar som kan gälla för drift av systemet.

52 3 WaveNet Manager 52 / Återställning av central- router- och LockNodes Återställa WaveNet-konfiguration central- och routernodes 1. Koppla från strömmen (dra ut stickkontakten). 2. Vänta i 20 sekunder. 3. Ta bort locket på ytterhöljet (4 skruvar). 4. Tryck ner knappen på kretskortet (nära kontakten för energiförsörjning) och håll den intryckt. 5. Koppla till strömmen igen (stickkontakt). 6. Släpp knappen när den röda lysdioden lyser (efter ca två sekunder). 7. WaveNet-konfigurationen har återställts (default). Återställa WaveNet-Konfiguration RN2 1. Koppla från strömmen (dra ut stickkontakten). 2. Vänta i 20 sekunder. 3. Tryck på återställningsknappen och håll den intryckt. 4. Koppla in strömmen (sätt i stickkontakten). 5. Släpp återställningsknappen efter 1 sekund. 6. Konfigurationen är nu helt återställd (standard). WaveNet-konfiguration LN.R/C 1. Koppla från strömmen (anslutningsledning vid LN.C/båda batterierna vid LN.R) 2. Vänta i 20 sekunder. 3. Ta bort locket på ytterhöljet (bänd försiktigt upp locksidan med SimonsVoss-texten) 4. Tryck ner knappen på kretskortet och håll den intryckt 5. Koppla till strömmen igen (se punkt 1). 6. Släpp knappen när den röda lysdioden lyser permanent. 7. WaveNet-konfigurationen har återställts (default) WaveNet-konfiguration WNM.LN.I.XX.YY Om en redan konfigurerad LockNode till en annan låskomponent kontakteras med ett annat låssystems-id återställs alla WaveNet Manager-inställningar till standardinställningarna. Låset som ska återställas måste programmeras och därmed vara del av ett annat låssystem. Ett ej programmerat lås (låssystems-id = 0 (noll)) kan inte användas!

53 3 WaveNet Manager 53 / 87 Återställa TCP/IP-Konfiguration RN.E(X)/RN.W(X) 1. Koppla från strömmen (dra ut stickkontakten) 2. Vänta i 20 sekunder. 3. Ta bort locket på ytterhöljet (4 skruvar) 4. Tryck ner knappen på kretskortet (nära kontakt för energiförsörjning) och håll den intryckt 5. Koppla till strömmen igen (stickkontakt) 6. Håll knappen nedtryckt tills den röda och den gröna lysdioden blinkar växelvis. 7. Släpp knappen. 8. TCP/IP-konfigurationen har raderats. Återställa TCP/IP-konfiguration RN2 1. Koppla från strömmen (dra ut stickkontakten). 2. Vänta i 20 sekunder. 3. Tryck på återställningsknappen och håll den intryckt. 4. Koppla in strömmen (sätt i stickkontakten). 5. Släpp återställningsknappen efter 5 sekunder. 6. Konfigurationen är nu helt återställd (standard).

54 4 Säkerhet och larm 54 / 87 4 Säkerhet och larm Eftersom WaveNet registrerar och protokollför kritiska data måste det skyddas mot obehörig åtkomst på ett tillförlitligt sätt. Vad gäller informations- och manipulationssäkerhet ställs därför högsta anspråk på system. 4.1 Säker kommunikation mellan WaveNet Nodes En avancerad kryptografi skyddar nätverkskommunikationen så att data inte kan avlyssnas eller övervakas. 4.2 Automatisk kontroll av enskilda systemkomponenter Eftersom enskilda komponenter kan vara installerade i olika delar av en byggnad måste funktionsstörningar, manipulation eller en öppning av en dörr kunna identifieras automatiskt och rapporteras till kontrolldatorn. OBSERVERA Om en dörr ska utrustas med dörrövervakning så måste den ha minst en dörrkontakt som kan identifiera öppningsstatusen. 4.3 Larm Larm är meddelanden på vilka man måste reagera omedelbart (t.ex. inbrott, brand). WaveNet lämpar sig inte som ersättning för brandeller inbrottslarm!
