Manuell WaveNet Nätverk

Transkript

1

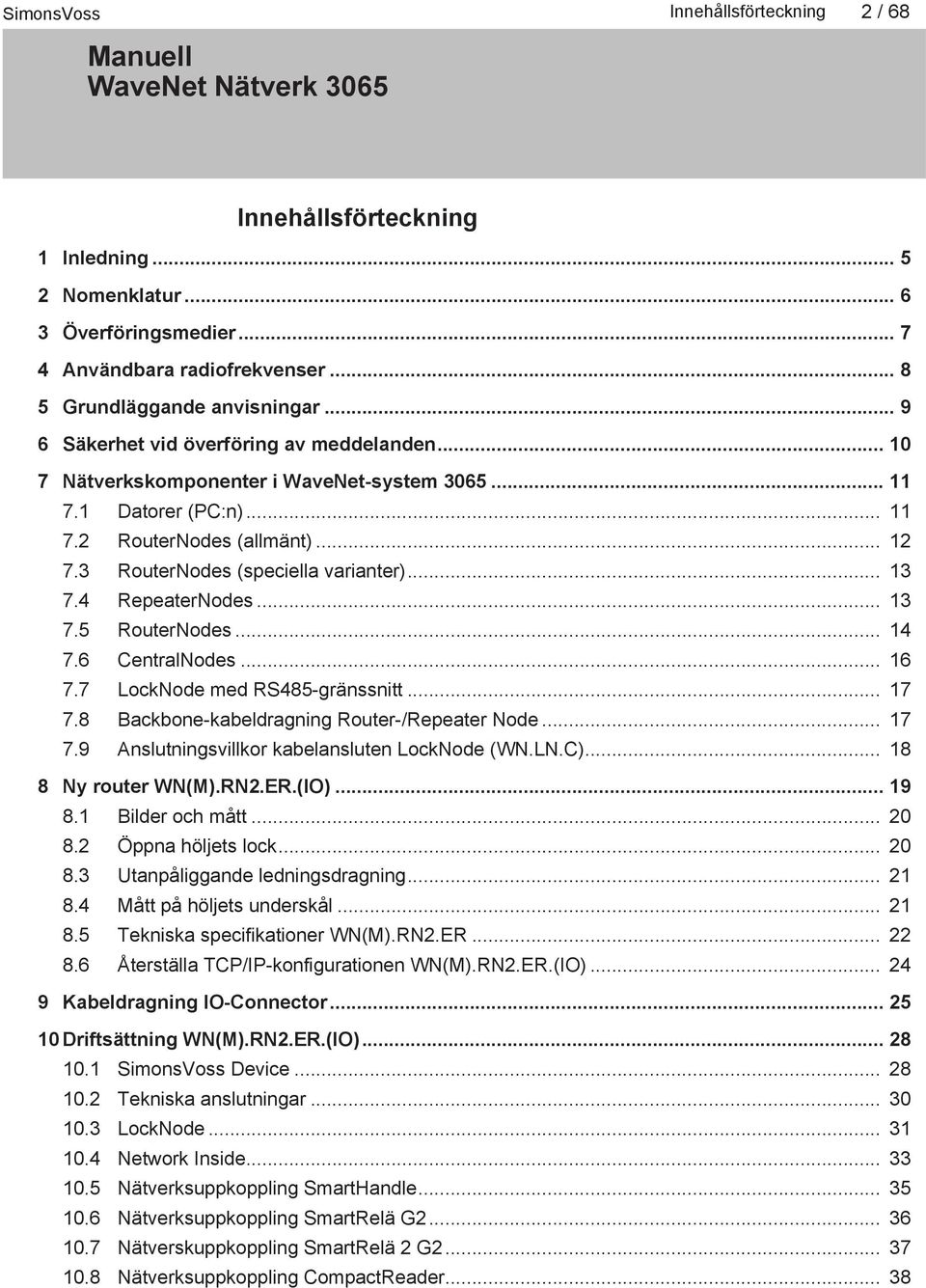

2 Innehållsförteckning 2 / 68 Innehållsförteckning 1 Inledning Nomenklatur Överföringsmedier Användbara radiofrekvenser Grundläggande anvisningar Säkerhet vid överföring av meddelanden Nätverkskomponenter i WaveNet-system Datorer (PC:n) RouterNodes (allmänt) RouterNodes (speciella varianter) RepeaterNodes RouterNodes CentralNodes LockNode med RS485-gränssnitt Backbone-kabeldragning Router-/Repeater Node Anslutningsvillkor kabelansluten LockNode (WN.LN.C) Ny router WN(M).RN2.ER.(IO) Bilder och mått Öppna höljets lock Utanpåliggande ledningsdragning Mått på höljets underskål Tekniska specifikationer WN(M).RN2.ER Återställa TCP/IP-konfigurationen WN(M).RN2.ER.(IO) Kabeldragning IO-Connector Driftsättning WN(M).RN2.ER.(IO) SimonsVoss Device Tekniska anslutningar LockNode Network Inside Nätverksuppkoppling SmartHandle Nätverksuppkoppling SmartRelä G Nätverskuppkoppling SmartRelä 2 G Nätverksuppkoppling CompactReader... 38

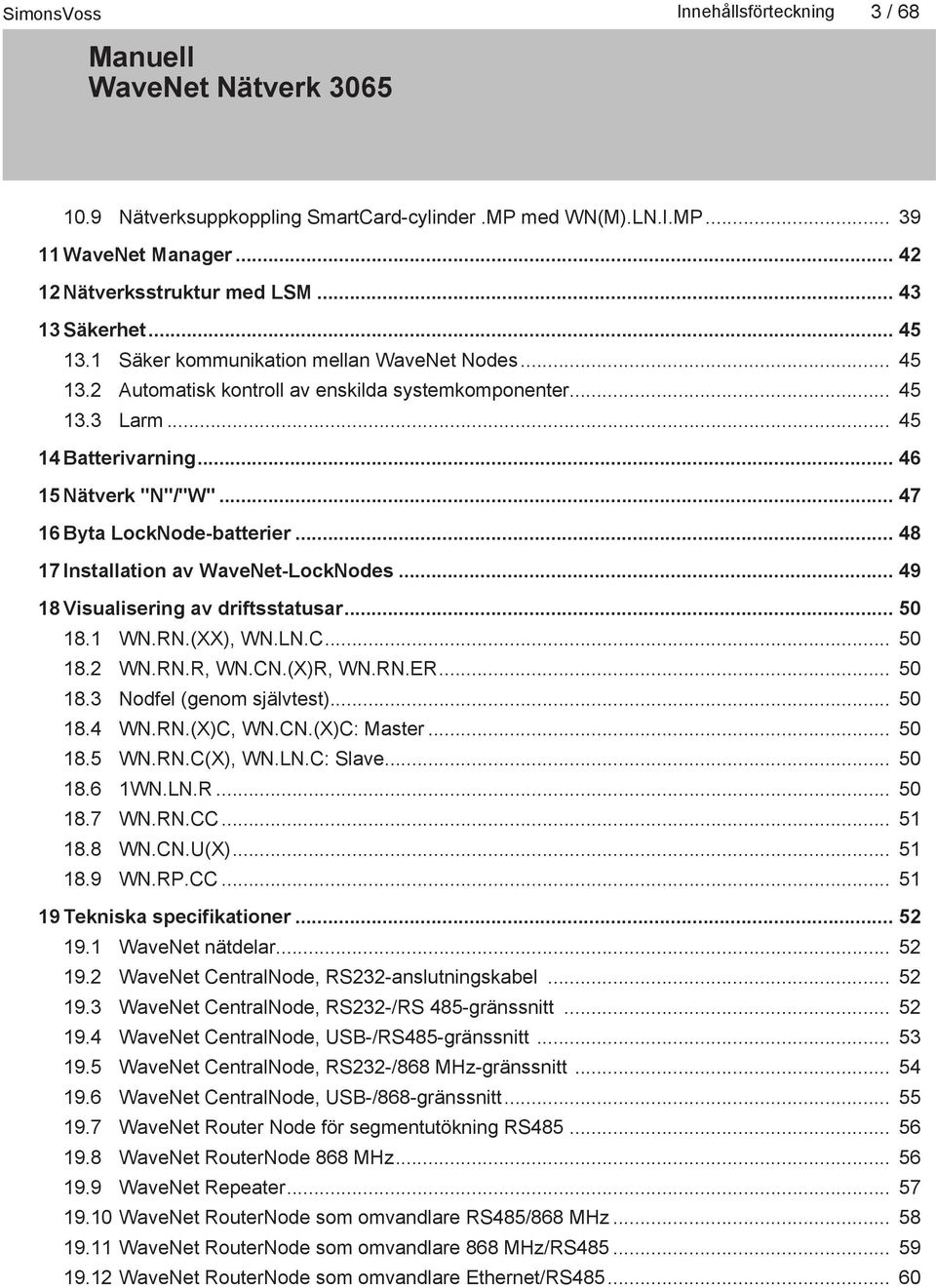

3 Innehållsförteckning 3 / Nätverksuppkoppling SmartCard-cylinder.MP med WN(M).LN.I.MP WaveNet Manager Nätverksstruktur med LSM Säkerhet Säker kommunikation mellan WaveNet Nodes Automatisk kontroll av enskilda systemkomponenter Larm Batterivarning Nätverk "N"/"W" Byta LockNode-batterier Installation av WaveNet-LockNodes Visualisering av driftsstatusar WN.RN.(XX), WN.LN.C WN.RN.R, WN.CN.(X)R, WN.RN.ER Nodfel (genom självtest) WN.RN.(X)C, WN.CN.(X)C: Master WN.RN.C(X), WN.LN.C: Slave WN.LN.R WN.RN.CC WN.CN.U(X) WN.RP.CC Tekniska specifikationer WaveNet nätdelar WaveNet CentralNode, RS232-anslutningskabel WaveNet CentralNode, RS232-/RS 485-gränssnitt WaveNet CentralNode, USB-/RS485-gränssnitt WaveNet CentralNode, RS232-/868 MHz-gränssnitt WaveNet CentralNode, USB-/868-gränssnitt WaveNet Router Node för segmentutökning RS WaveNet RouterNode 868 MHz WaveNet Repeater WaveNet RouterNode som omvandlare RS485/868 MHz WaveNet RouterNode som omvandlare 868 MHz/RS WaveNet RouterNode som omvandlare Ethernet/RS

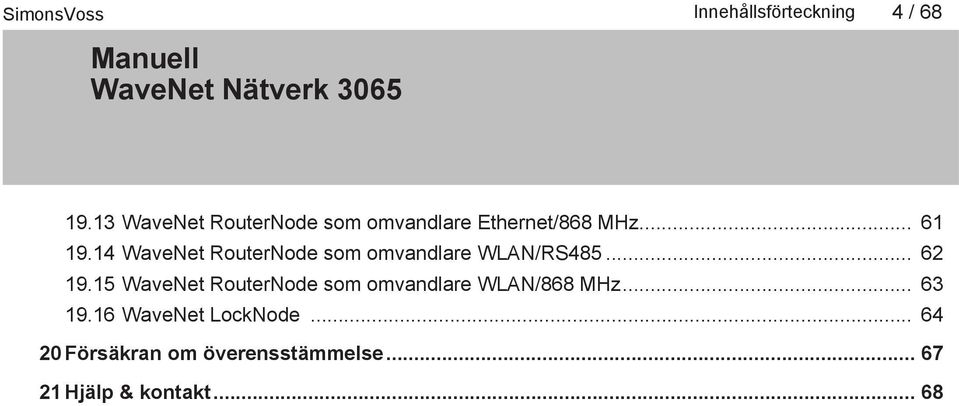

4 Innehållsförteckning 4 / WaveNet RouterNode som omvandlare Ethernet/868 MHz WaveNet RouterNode som omvandlare WLAN/RS WaveNet RouterNode som omvandlare WLAN/868 MHz WaveNet LockNode Försäkran om överensstämmelse Hjälp & kontakt... 68

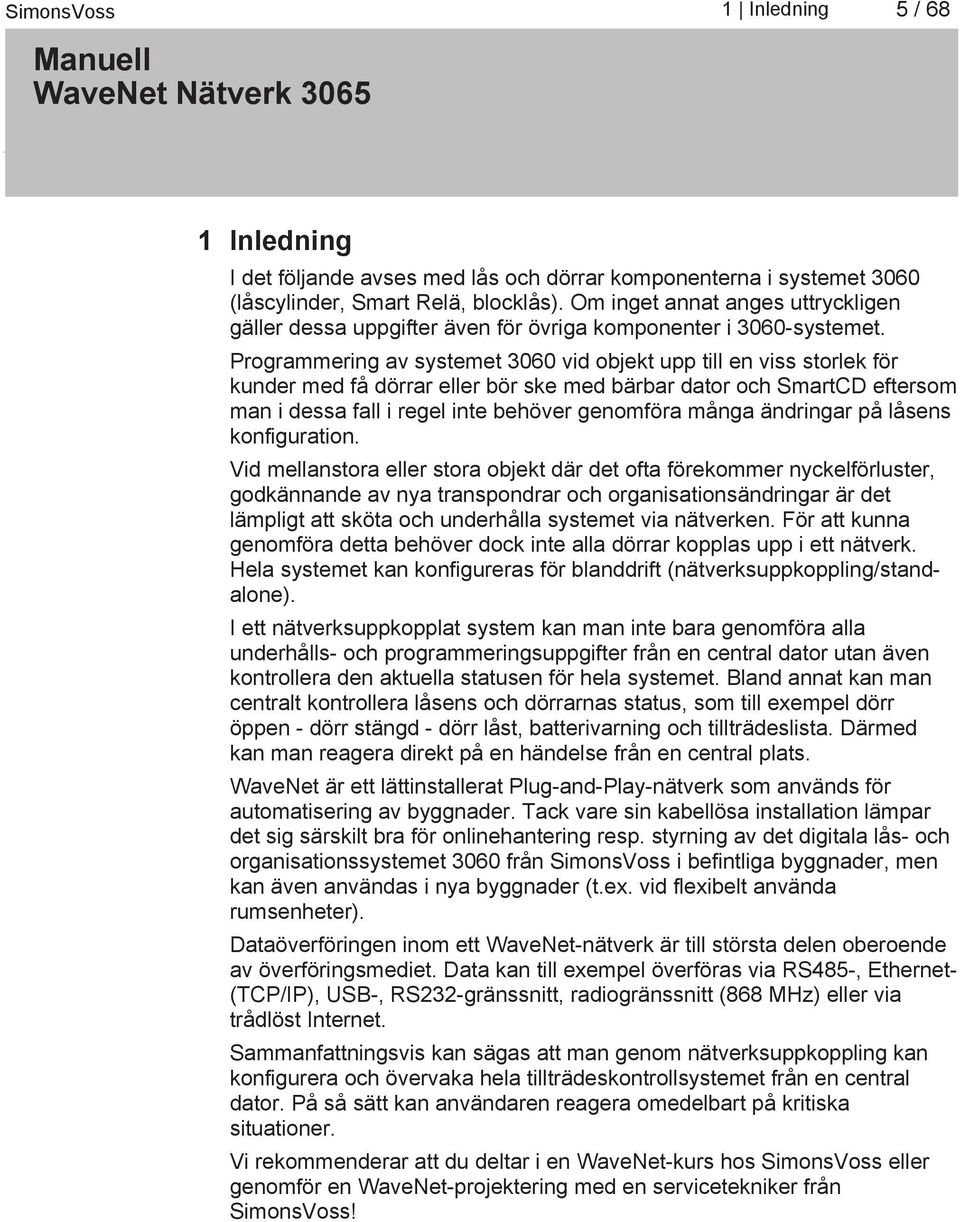

5 1 Inledning 5 / 68 1 Inledning I det följande avses med lås och dörrar komponenterna i systemet 3060 (låscylinder, Smart Relä, blocklås). Om inget annat anges uttryckligen gäller dessa uppgifter även för övriga komponenter i 3060-systemet. Programmering av systemet 3060 vid objekt upp till en viss storlek för kunder med få dörrar eller bör ske med bärbar dator och SmartCD eftersom man i dessa fall i regel inte behöver genomföra många ändringar på låsens konfiguration. Vid mellanstora eller stora objekt där det ofta förekommer nyckelförluster, godkännande av nya transpondrar och organisationsändringar är det lämpligt att sköta och underhålla systemet via nätverken. För att kunna genomföra detta behöver dock inte alla dörrar kopplas upp i ett nätverk. Hela systemet kan konfigureras för blanddrift (nätverksuppkoppling/standalone). I ett nätverksuppkopplat system kan man inte bara genomföra alla underhålls- och programmeringsuppgifter från en central dator utan även kontrollera den aktuella statusen för hela systemet. Bland annat kan man centralt kontrollera låsens och dörrarnas status, som till exempel dörr öppen - dörr stängd - dörr låst, batterivarning och tillträdeslista. Därmed kan man reagera direkt på en händelse från en central plats. WaveNet är ett lättinstallerat Plug-and-Play-nätverk som används för automatisering av byggnader. Tack vare sin kabellösa installation lämpar det sig särskilt bra för onlinehantering resp. styrning av det digitala lås- och organisationssystemet 3060 från SimonsVoss i befintliga byggnader, men kan även användas i nya byggnader (t.ex. vid flexibelt använda rumsenheter). Dataöverföringen inom ett WaveNet-nätverk är till största delen oberoende av överföringsmediet. Data kan till exempel överföras via RS485-, Ethernet- (TCP/IP), USB-, RS232-gränssnitt, radiogränssnitt (868 MHz) eller via trådlöst Internet. Sammanfattningsvis kan sägas att man genom nätverksuppkoppling kan konfigurera och övervaka hela tillträdeskontrollsystemet från en central dator. På så sätt kan användaren reagera omedelbart på kritiska situationer. Vi rekommenderar att du deltar i en WaveNet-kurs hos SimonsVoss eller genomför en WaveNet-projektering med en servicetekniker från SimonsVoss!

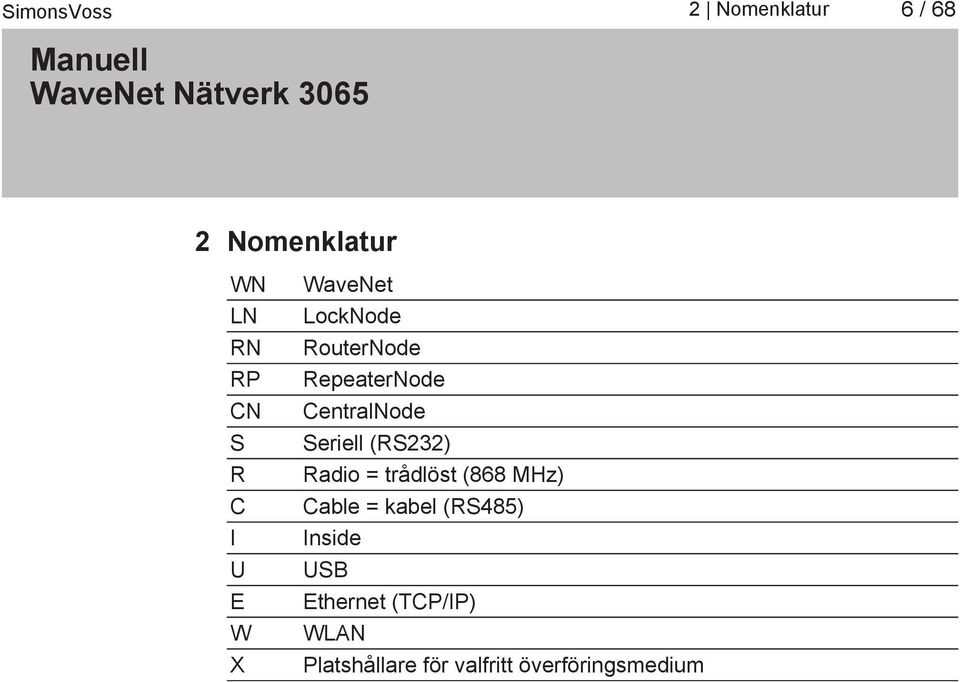

6 2 Nomenklatur 6 / 68 2 Nomenklatur WN LN RN RP CN S R C I U E W X WaveNet LockNode RouterNode RepeaterNode CentralNode Seriell (RS232) Radio = trådlöst (868 MHz) Cable = kabel (RS485) Inside USB Ethernet (TCP/IP) WLAN Platshållare för valfritt överföringsmedium

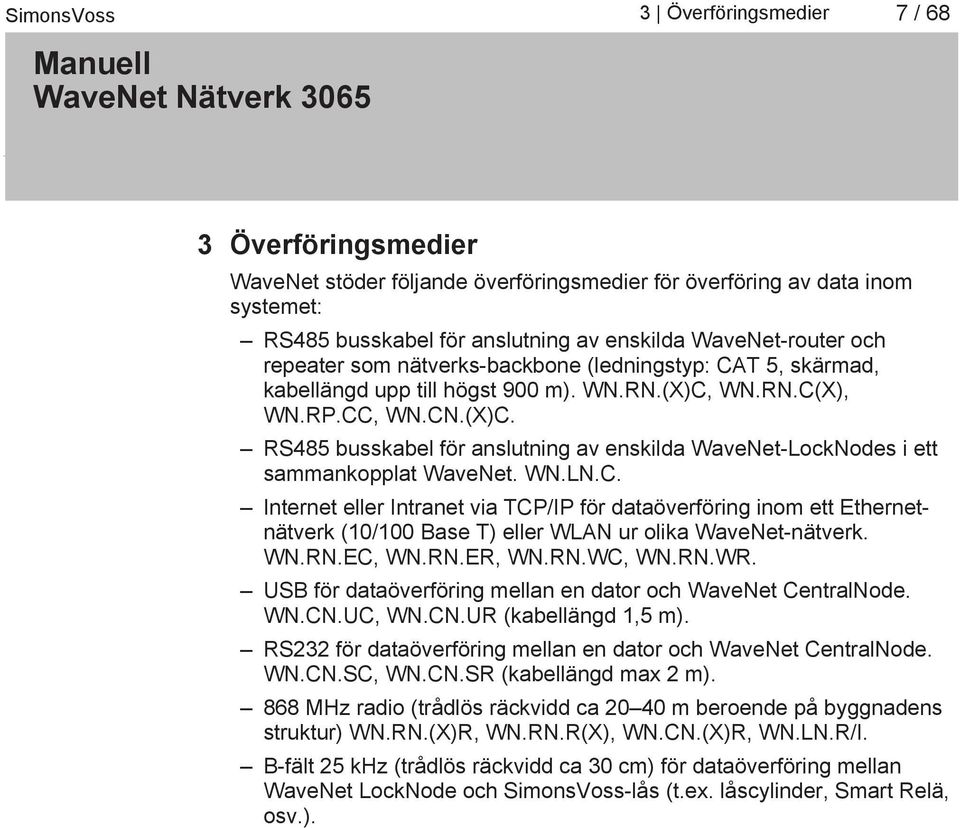

7 3 Överföringsmedier 7 / 68 3 Överföringsmedier WaveNet stöder följande överföringsmedier för överföring av data inom systemet: RS485 busskabel för anslutning av enskilda WaveNet-router och repeater som nätverks-backbone (ledningstyp: CAT 5, skärmad, kabellängd upp till högst 900 m). WN.RN.(X)C, WN.RN.C(X), WN.RP.CC, WN.CN.(X)C. RS485 busskabel för anslutning av enskilda WaveNet-LockNodes i ett sammankopplat WaveNet. WN.LN.C. Internet eller Intranet via TCP/IP för dataöverföring inom ett Ethernetnätverk (10/100 Base T) eller WLAN ur olika WaveNet-nätverk. WN.RN.EC, WN.RN.ER, WN.RN.WC, WN.RN.WR. USB för dataöverföring mellan en dator och WaveNet CentralNode. WN.CN.UC, WN.CN.UR (kabellängd 1,5 m). RS232 för dataöverföring mellan en dator och WaveNet CentralNode. WN.CN.SC, WN.CN.SR (kabellängd max 2 m). 868 MHz radio (trådlös räckvidd ca m beroende på byggnadens struktur) WN.RN.(X)R, WN.RN.R(X), WN.CN.(X)R, WN.LN.R/I. B-fält 25 khz (trådlös räckvidd ca 30 cm) för dataöverföring mellan WaveNet LockNode och SimonsVoss-lås (t.ex. låscylinder, Smart Relä, osv.).

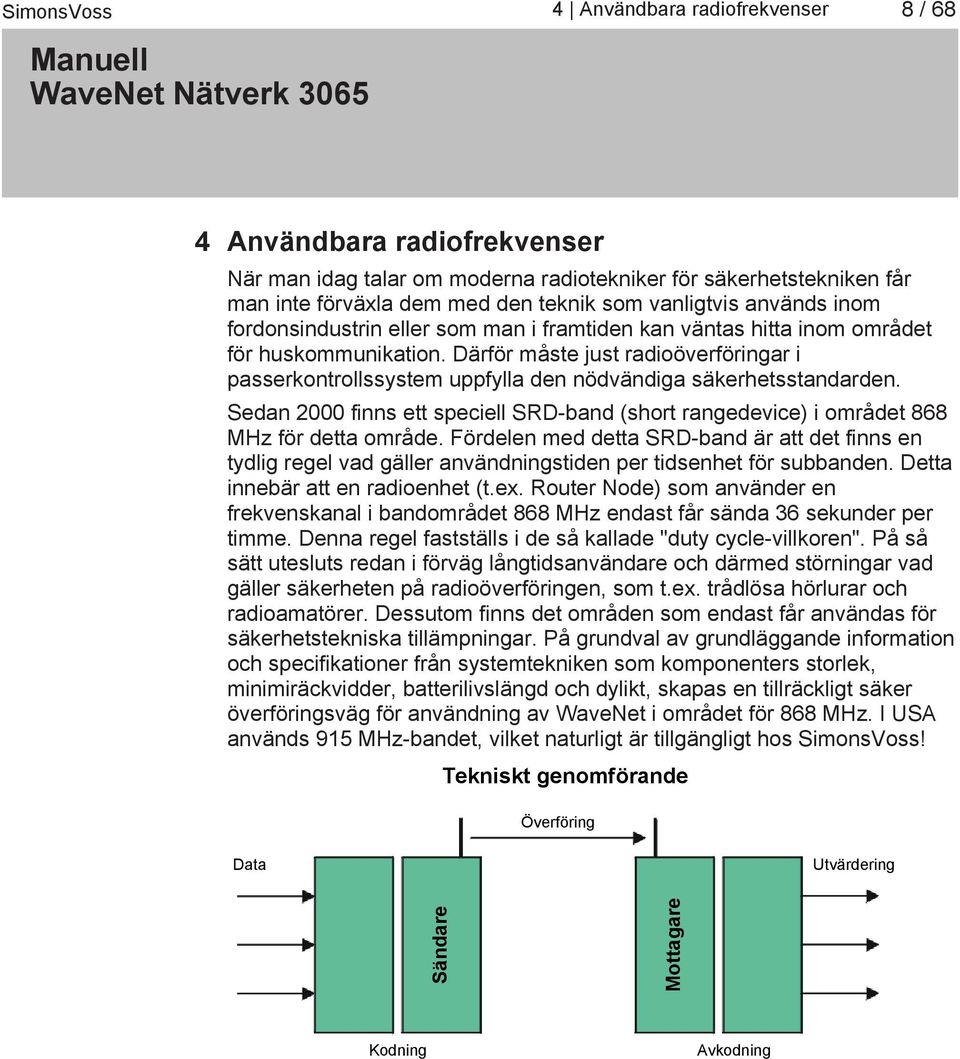

8 4 Användbara radiofrekvenser 8 / 68 4 Användbara radiofrekvenser När man idag talar om moderna radiotekniker för säkerhetstekniken får man inte förväxla dem med den teknik som vanligtvis används inom fordonsindustrin eller som man i framtiden kan väntas hitta inom området för huskommunikation. Därför måste just radioöverföringar i passerkontrollssystem uppfylla den nödvändiga säkerhetsstandarden. Sedan 2000 finns ett speciell SRD-band (short rangedevice) i området 868 MHz för detta område. Fördelen med detta SRD-band är att det finns en tydlig regel vad gäller användningstiden per tidsenhet för subbanden. Detta innebär att en radioenhet (t.ex. Router Node) som använder en frekvenskanal i bandområdet 868 MHz endast får sända 36 sekunder per timme. Denna regel fastställs i de så kallade "duty cycle-villkoren". På så sätt utesluts redan i förväg långtidsanvändare och därmed störningar vad gäller säkerheten på radioöverföringen, som t.ex. trådlösa hörlurar och radioamatörer. Dessutom finns det områden som endast får användas för säkerhetstekniska tillämpningar. På grundval av grundläggande information och specifikationer från systemtekniken som komponenters storlek, minimiräckvidder, batterilivslängd och dylikt, skapas en tillräckligt säker överföringsväg för användning av WaveNet i området för 868 MHz. I USA används 915 MHz-bandet, vilket naturligt är tillgängligt hos SimonsVoss! Tekniskt genomförande Överföring Data Utvärdering Sändare Mottagare Kodning Avkodning

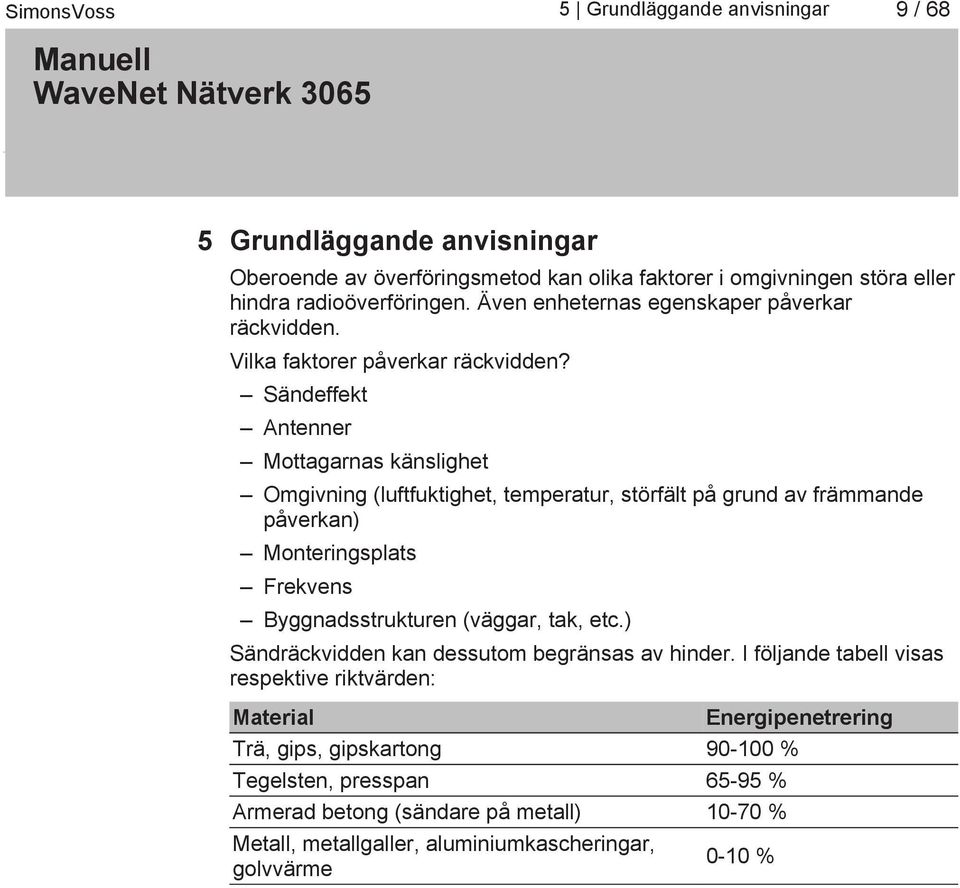

9 5 Grundläggande anvisningar 9 / 68 5 Grundläggande anvisningar Oberoende av överföringsmetod kan olika faktorer i omgivningen störa eller hindra radioöverföringen. Även enheternas egenskaper påverkar räckvidden. Vilka faktorer påverkar räckvidden? Sändeffekt Antenner Mottagarnas känslighet Omgivning (luftfuktighet, temperatur, störfält på grund av främmande påverkan) Monteringsplats Frekvens Byggnadsstrukturen (väggar, tak, etc.) Sändräckvidden kan dessutom begränsas av hinder. I följande tabell visas respektive riktvärden: Material Trä, gips, gipskartong % Tegelsten, presspan % Armerad betong (sändare på metall) % Metall, metallgaller, aluminiumkascheringar, golvvärme Energipenetrering 0-10 %

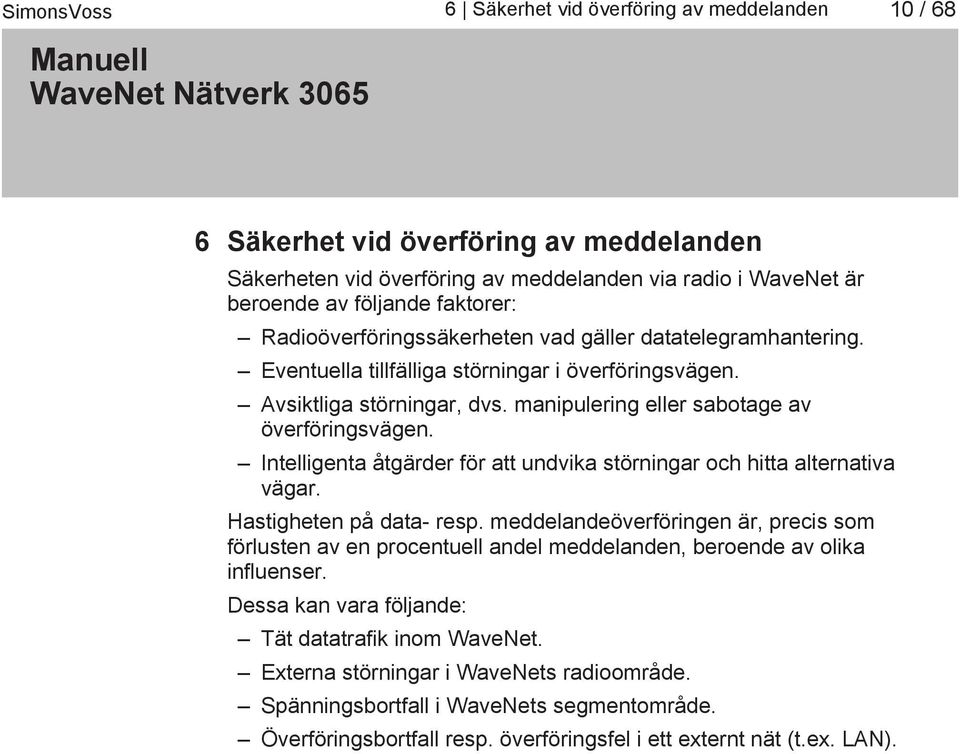

10 6 Säkerhet vid överföring av meddelanden 10 / 68 6 Säkerhet vid överföring av meddelanden Säkerheten vid överföring av meddelanden via radio i WaveNet är beroende av följande faktorer: Radioöverföringssäkerheten vad gäller datatelegramhantering. Eventuella tillfälliga störningar i överföringsvägen. Avsiktliga störningar, dvs. manipulering eller sabotage av överföringsvägen. Intelligenta åtgärder för att undvika störningar och hitta alternativa vägar. Hastigheten på data- resp. meddelandeöverföringen är, precis som förlusten av en procentuell andel meddelanden, beroende av olika influenser. Dessa kan vara följande: Tät datatrafik inom WaveNet. Externa störningar i WaveNets radioområde. Spänningsbortfall i WaveNets segmentområde. Överföringsbortfall resp. överföringsfel i ett externt nät (t.ex. LAN).

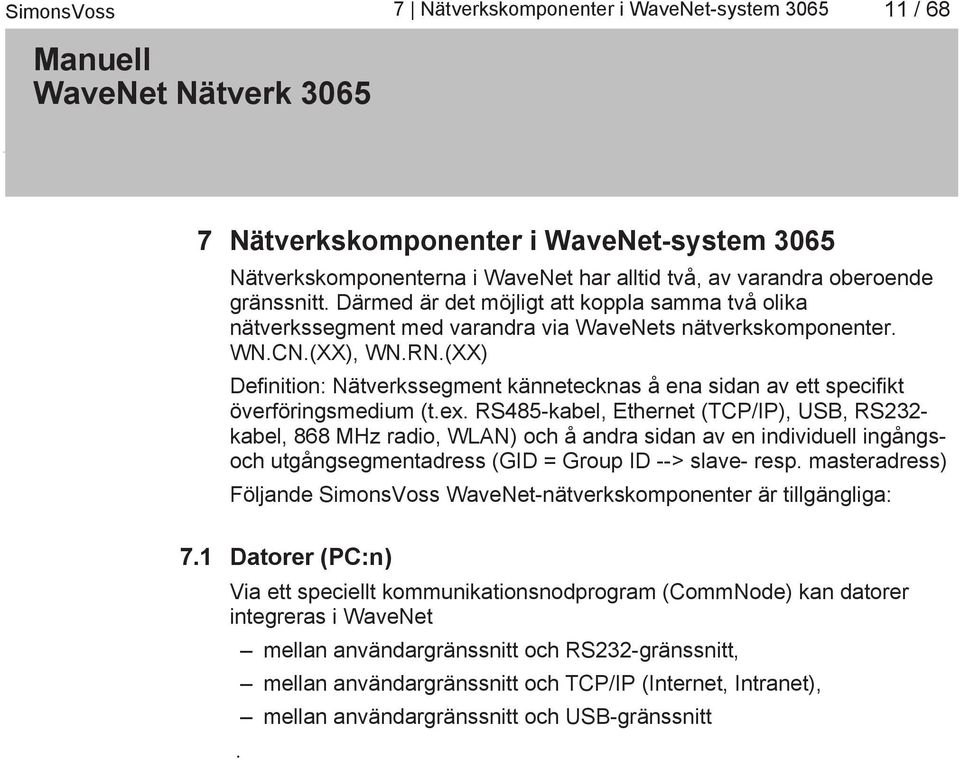

11 7 Nätverkskomponenter i WaveNet-system / 68 7 Nätverkskomponenter i WaveNet-system 3065 Nätverkskomponenterna i WaveNet har alltid två, av varandra oberoende gränssnitt. Därmed är det möjligt att koppla samma två olika nätverkssegment med varandra via WaveNets nätverkskomponenter. WN.CN.(XX), WN.RN.(XX) Definition: Nätverkssegment kännetecknas å ena sidan av ett specifikt överföringsmedium (t.ex. RS485-kabel, Ethernet (TCP/IP), USB, RS232- kabel, 868 MHz radio, WLAN) och å andra sidan av en individuell ingångsoch utgångsegmentadress (GID = Group ID --> slave- resp. masteradress) Följande SimonsVoss WaveNet-nätverkskomponenter är tillgängliga: 7.1 Datorer (PC:n) Via ett speciellt kommunikationsnodprogram (CommNode) kan datorer integreras i WaveNet. mellan användargränssnitt och RS232-gränssnitt, mellan användargränssnitt och TCP/IP (Internet, Intranet), mellan användargränssnitt och USB-gränssnitt

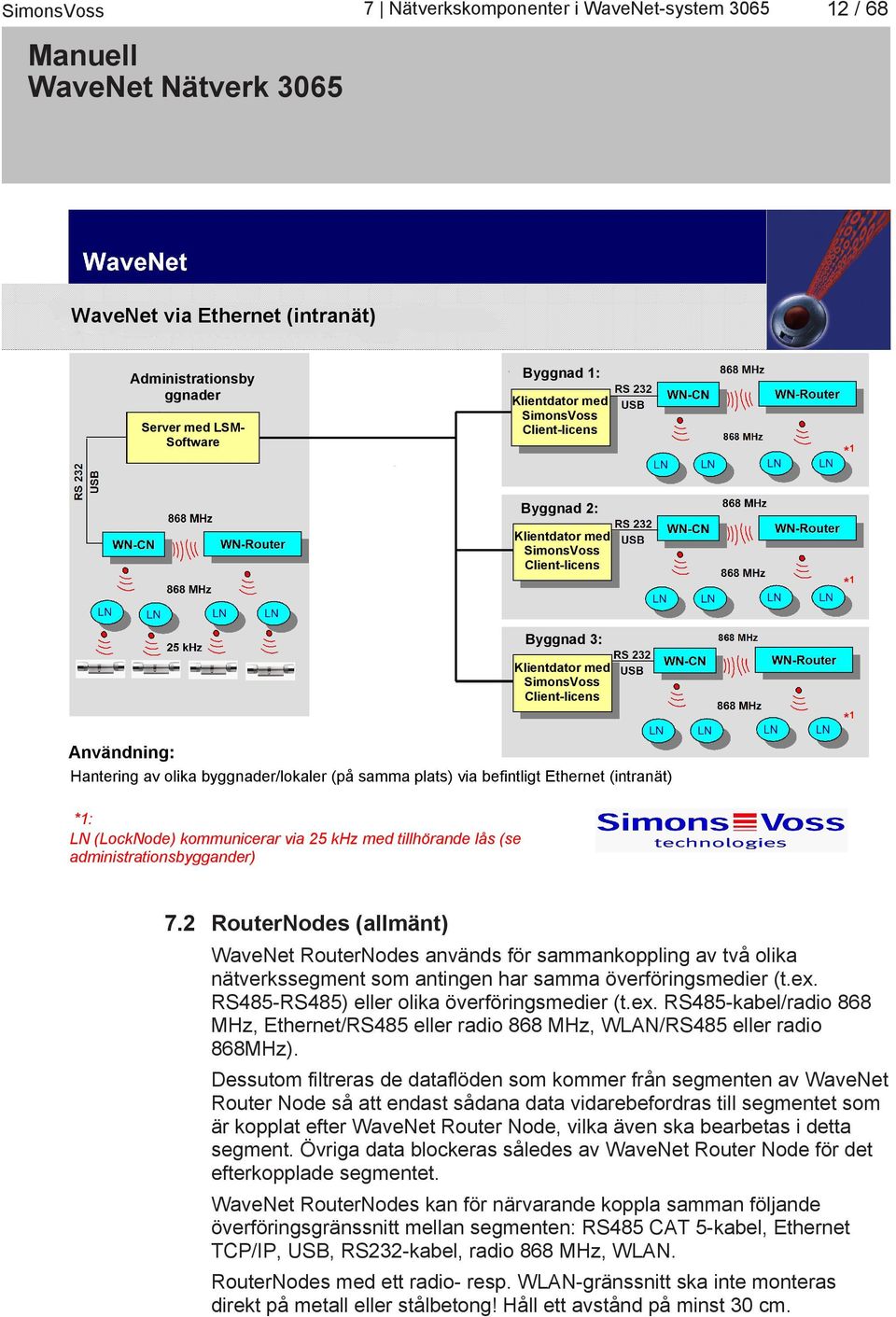

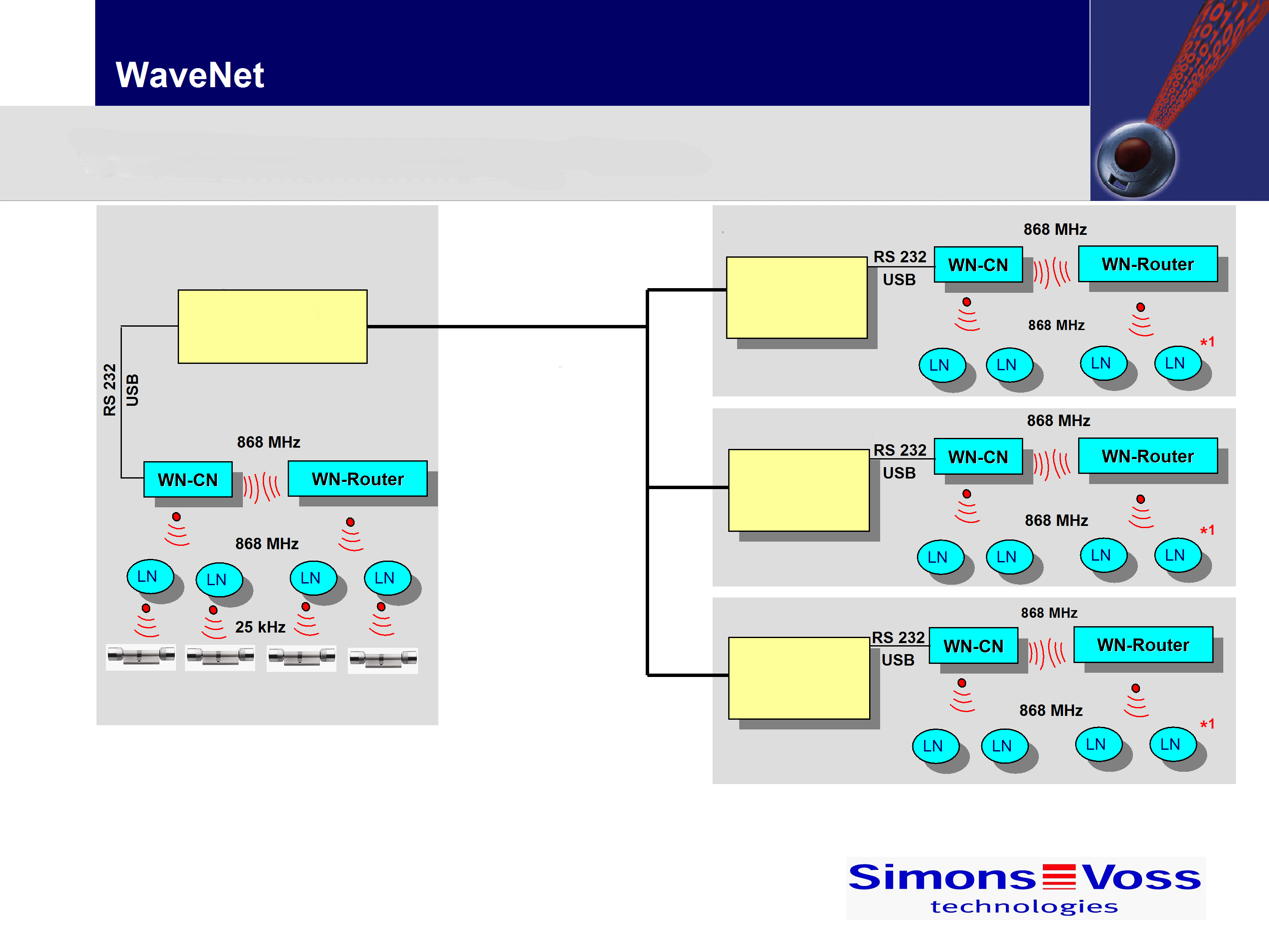

12 7 Nätverkskomponenter i WaveNet-system / 68 WaveNet via Ethernet (intranät) Administrationsby ggnader Server med LSM- Software Byggnad 1: Klientdator med SimonsVoss Client-licens Byggnad 2: Klientdator med SimonsVoss Client-licens Byggnad 3: Klientdator med SimonsVoss Client-licens Användning: Hantering av olika byggnader/lokaler (på samma plats) via befintligt Ethernet (intranät) *1: LN (LockNode) kommunicerar via 25 khz med tillhörande lås (se administrationsbyggander) 7.2 RouterNodes (allmänt) WaveNet RouterNodes används för sammankoppling av två olika nätverkssegment som antingen har samma överföringsmedier (t.ex. RS485-RS485) eller olika överföringsmedier (t.ex. RS485-kabel/radio 868 MHz, Ethernet/RS485 eller radio 868 MHz, WLAN/RS485 eller radio 868MHz). Dessutom filtreras de dataflöden som kommer från segmenten av WaveNet Router Node så att endast sådana data vidarebefordras till segmentet som är kopplat efter WaveNet Router Node, vilka även ska bearbetas i detta segment. Övriga data blockeras således av WaveNet Router Node för det efterkopplade segmentet. WaveNet RouterNodes kan för närvarande koppla samman följande överföringsgränssnitt mellan segmenten: RS485 CAT 5-kabel, Ethernet TCP/IP, USB, RS232-kabel, radio 868 MHz, WLAN. RouterNodes med ett radio- resp. WLAN-gränssnitt ska inte monteras direkt på metall eller stålbetong! Håll ett avstånd på minst 30 cm.

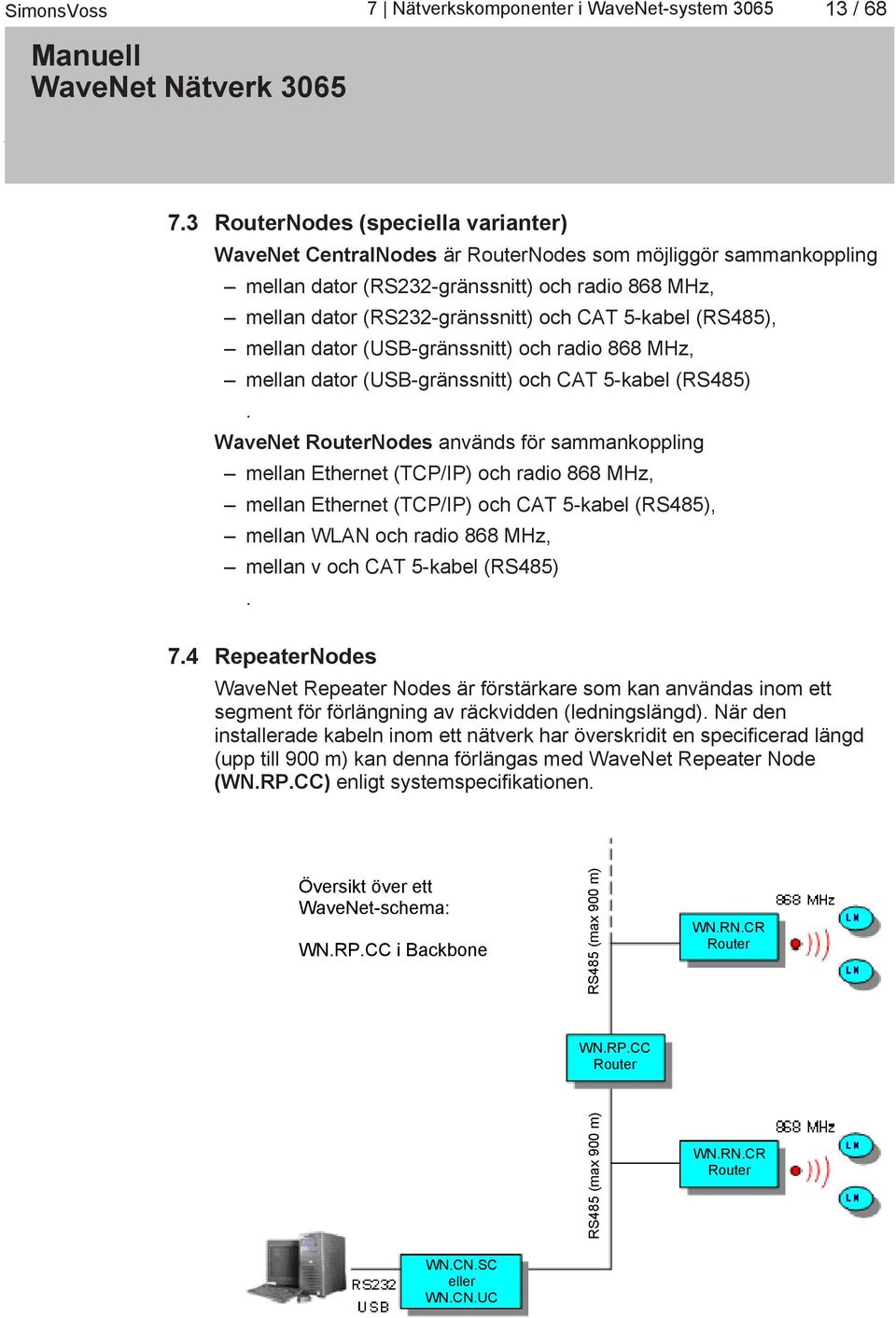

13 7 Nätverkskomponenter i WaveNet-system / RouterNodes (speciella varianter) WaveNet CentralNodes är RouterNodes som möjliggör sammankoppling mellan dator (RS232-gränssnitt) och radio 868 MHz, mellan dator (RS232-gränssnitt) och CAT 5-kabel (RS485), mellan dator (USB-gränssnitt) och radio 868 MHz, mellan dator (USB-gränssnitt) och CAT 5-kabel (RS485). WaveNet RouterNodes används för sammankoppling mellan Ethernet (TCP/IP) och radio 868 MHz, mellan Ethernet (TCP/IP) och CAT 5-kabel (RS485), mellan WLAN och radio 868 MHz, mellan v och CAT 5-kabel (RS485). 7.4 RepeaterNodes WaveNet Repeater Nodes är förstärkare som kan användas inom ett segment för förlängning av räckvidden (ledningslängd). När den installerade kabeln inom ett nätverk har överskridit en specificerad längd (upp till 900 m) kan denna förlängas med WaveNet Repeater Node (WN.RP.CC) enligt systemspecifikationen. Översikt över ett WaveNet-schema: WN.RP.CC i Backbone WN.CN.SC eller WN.CN.UC RS485 (max 900 m) RS485 (max 900 m) WN.RP.CC Router WN.RN.CR Router WN.RN.CR Router

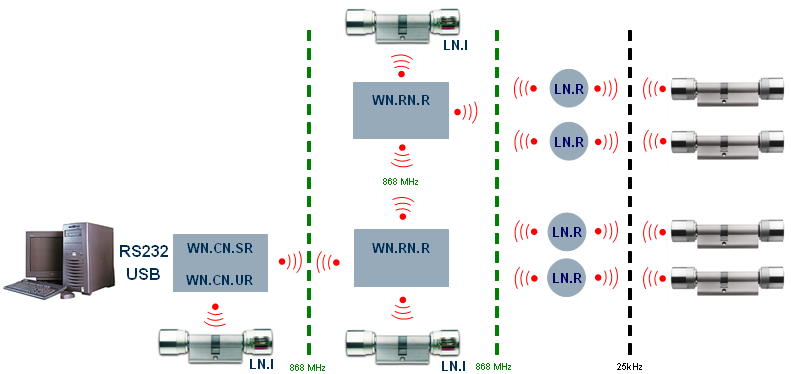

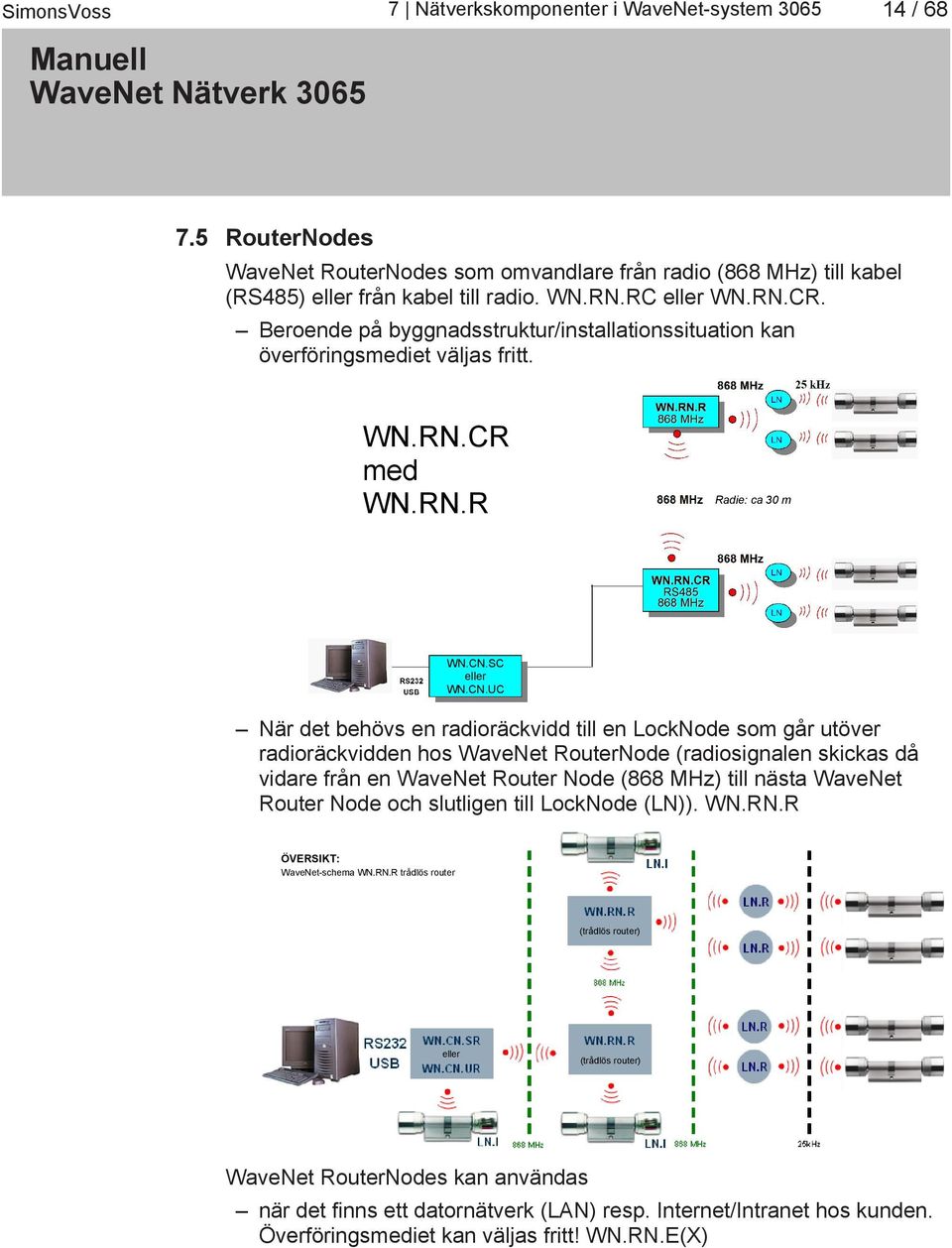

14 7 Nätverkskomponenter i WaveNet-system / RouterNodes WaveNet RouterNodes som omvandlare från radio (868 MHz) till kabel (RS485) eller från kabel till radio. WN.RN.RC eller WN.RN.CR. Beroende på byggnadsstruktur/installationssituation kan överföringsmediet väljas fritt. WN.RN.CR med WN.RN.R Radie: ca 30 m WN.CN.SC eller WN.CN.UC När det behövs en radioräckvidd till en LockNode som går utöver radioräckvidden hos WaveNet RouterNode (radiosignalen skickas då vidare från en WaveNet Router Node (868 MHz) till nästa WaveNet Router Node och slutligen till LockNode (LN)). WN.RN.R ÖVERSIKT: WaveNet-schema WN.RN.R trådlös router (trådlös router) eller (trådlös router) WaveNet RouterNodes kan användas när det finns ett datornätverk (LAN) resp. Internet/Intranet hos kunden. Överföringsmediet kan väljas fritt! WN.RN.E(X)

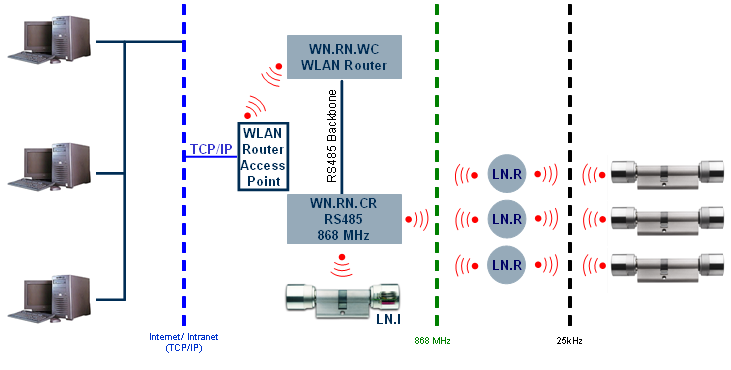

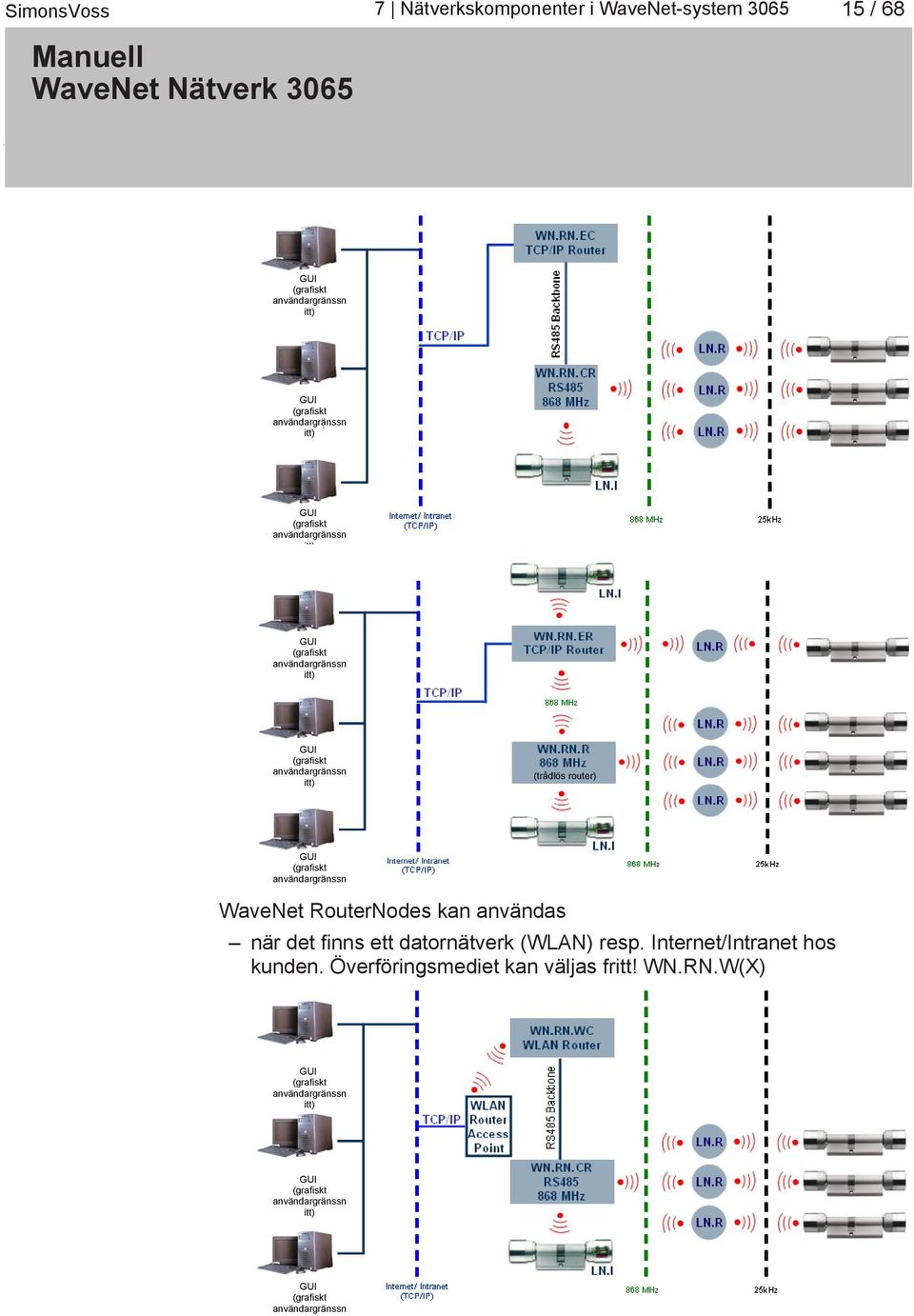

15 7 Nätverkskomponenter i WaveNet-system / 68 GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) (trådlös router) GUI (grafiskt användargränssn itt) WaveNet RouterNodes kan användas när det finns ett datornätverk (WLAN) resp. Internet/Intranet hos kunden. Överföringsmediet kan väljas fritt! WN.RN.W(X) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt)

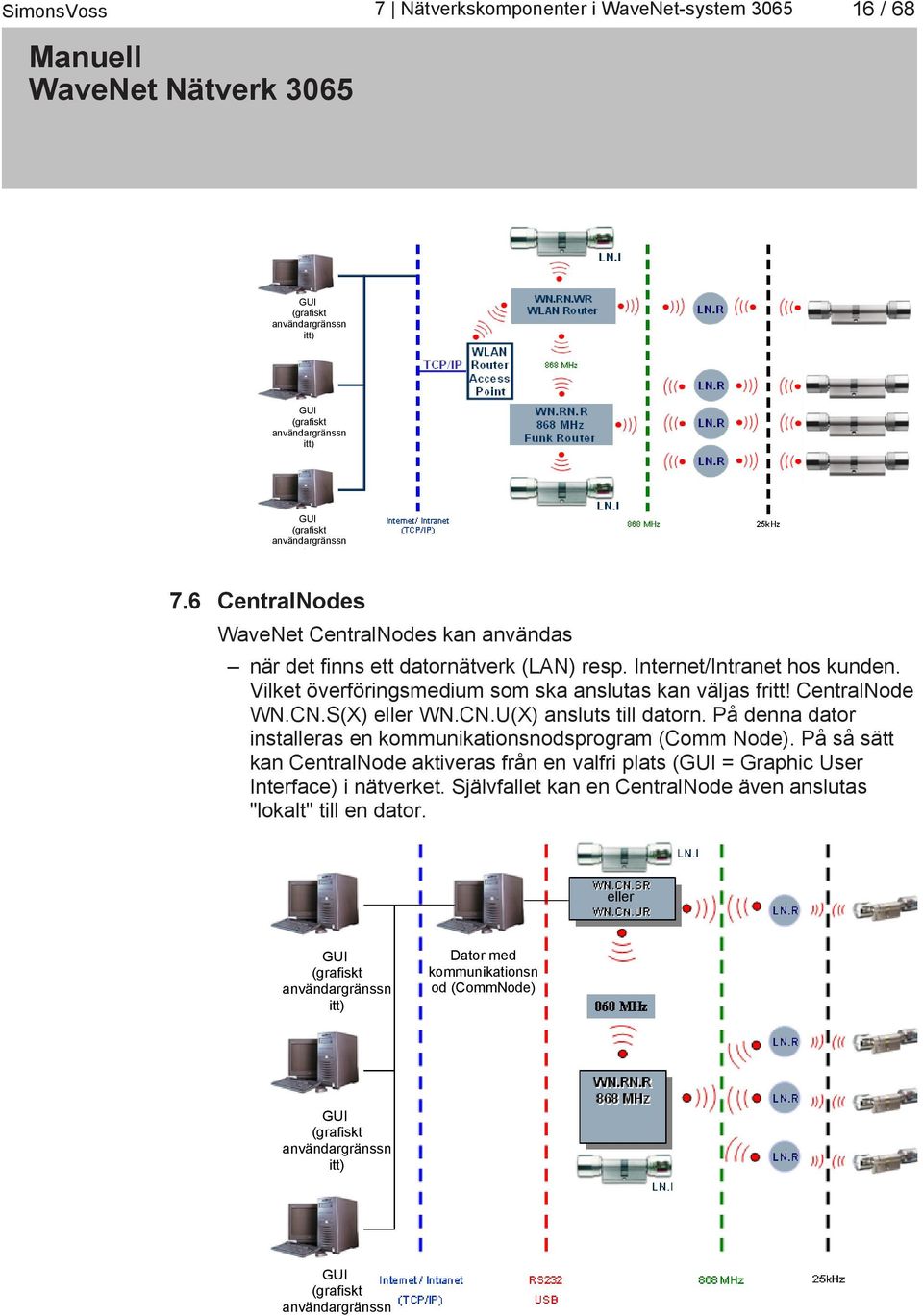

16 7 Nätverkskomponenter i WaveNet-system / 68 GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) 7.6 CentralNodes WaveNet CentralNodes kan användas när det finns ett datornätverk (LAN) resp. Internet/Intranet hos kunden. Vilket överföringsmedium som ska anslutas kan väljas fritt! CentralNode WN.CN.S(X) eller WN.CN.U(X) ansluts till datorn. På denna dator installeras en kommunikationsnodsprogram (Comm Node). På så sätt kan CentralNode aktiveras från en valfri plats (GUI = Graphic User Interface) i nätverket. Självfallet kan en CentralNode även anslutas "lokalt" till en dator. eller GUI (grafiskt användargränssn itt) Dator med kommunikationsn od (CommNode) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt)

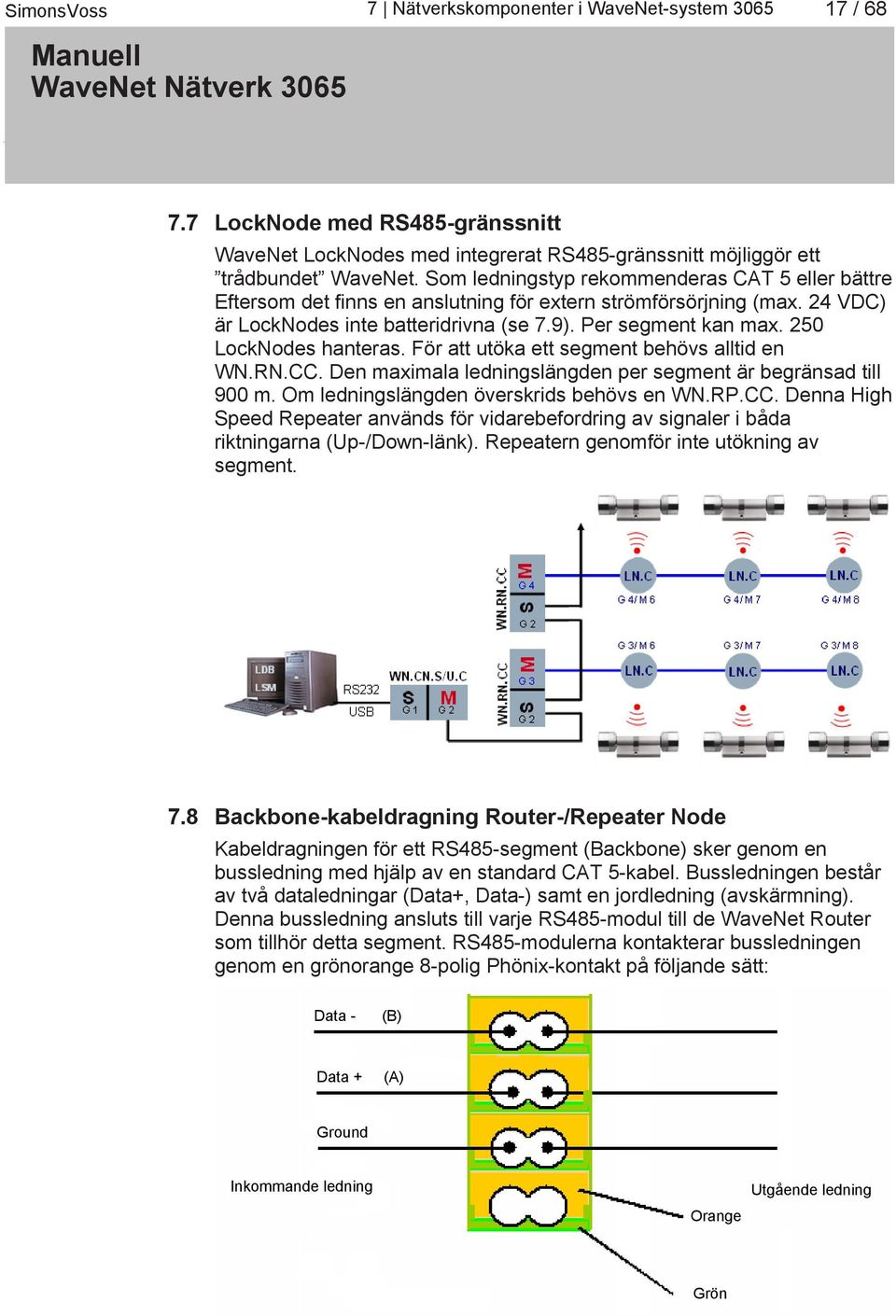

17 7 Nätverkskomponenter i WaveNet-system / LockNode med RS485-gränssnitt WaveNet LockNodes med integrerat RS485-gränssnitt möjliggör ett trådbundet WaveNet. Som ledningstyp rekommenderas CAT 5 eller bättre Eftersom det finns en anslutning för extern strömförsörjning (max. 24 VDC) är LockNodes inte batteridrivna (se 7.9). Per segment kan max. 250 LockNodes hanteras. För att utöka ett segment behövs alltid en WN.RN.CC. Den maximala ledningslängden per segment är begränsad till 900 m. Om ledningslängden överskrids behövs en WN.RP.CC. Denna High Speed Repeater används för vidarebefordring av signaler i båda riktningarna (Up-/Down-länk). Repeatern genomför inte utökning av segment. 7.8 Backbone-kabeldragning Router-/Repeater Node Kabeldragningen för ett RS485-segment (Backbone) sker genom en bussledning med hjälp av en standard CAT 5-kabel. Bussledningen består av två dataledningar (Data+, Data-) samt en jordledning (avskärmning). Denna bussledning ansluts till varje RS485-modul till de WaveNet Router som tillhör detta segment. RS485-modulerna kontakterar bussledningen genom en grönorange 8-polig Phönix-kontakt på följande sätt: Data - (B) Data + (A) Ground Inkommande ledning Orange Utgående ledning Grön

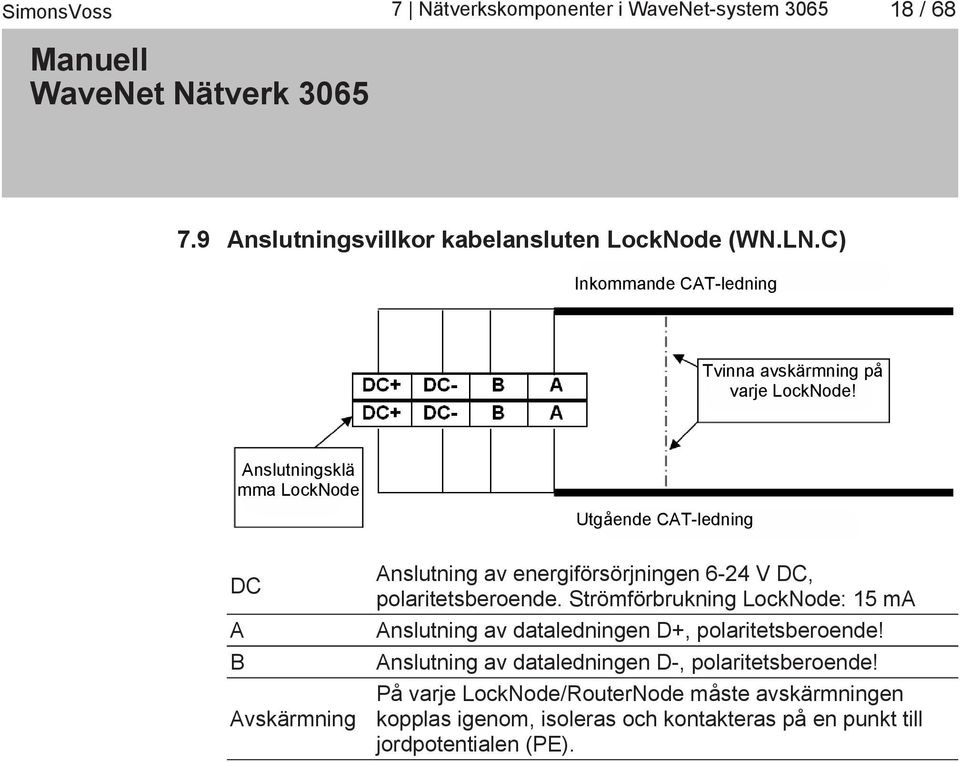

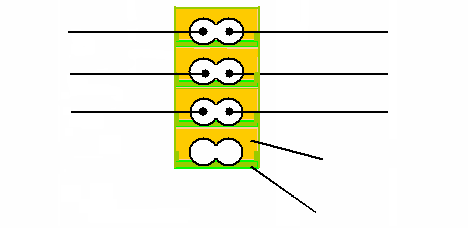

18 7 Nätverkskomponenter i WaveNet-system / Anslutningsvillkor kabelansluten LockNode (WN.LN.C) Inkommande CAT-ledning Tvinna avskärmning på varje LockNode! Anslutningsklä mma LockNode Utgående CAT-ledning DC A B Avskärmning Anslutning av energiförsörjningen 6-24 V DC, polaritetsberoende. Strömförbrukning LockNode: 15 ma Anslutning av dataledningen D+, polaritetsberoende! Anslutning av dataledningen D-, polaritetsberoende! På varje LockNode/RouterNode måste avskärmningen kopplas igenom, isoleras och kontakteras på en punkt till jordpotentialen (PE).

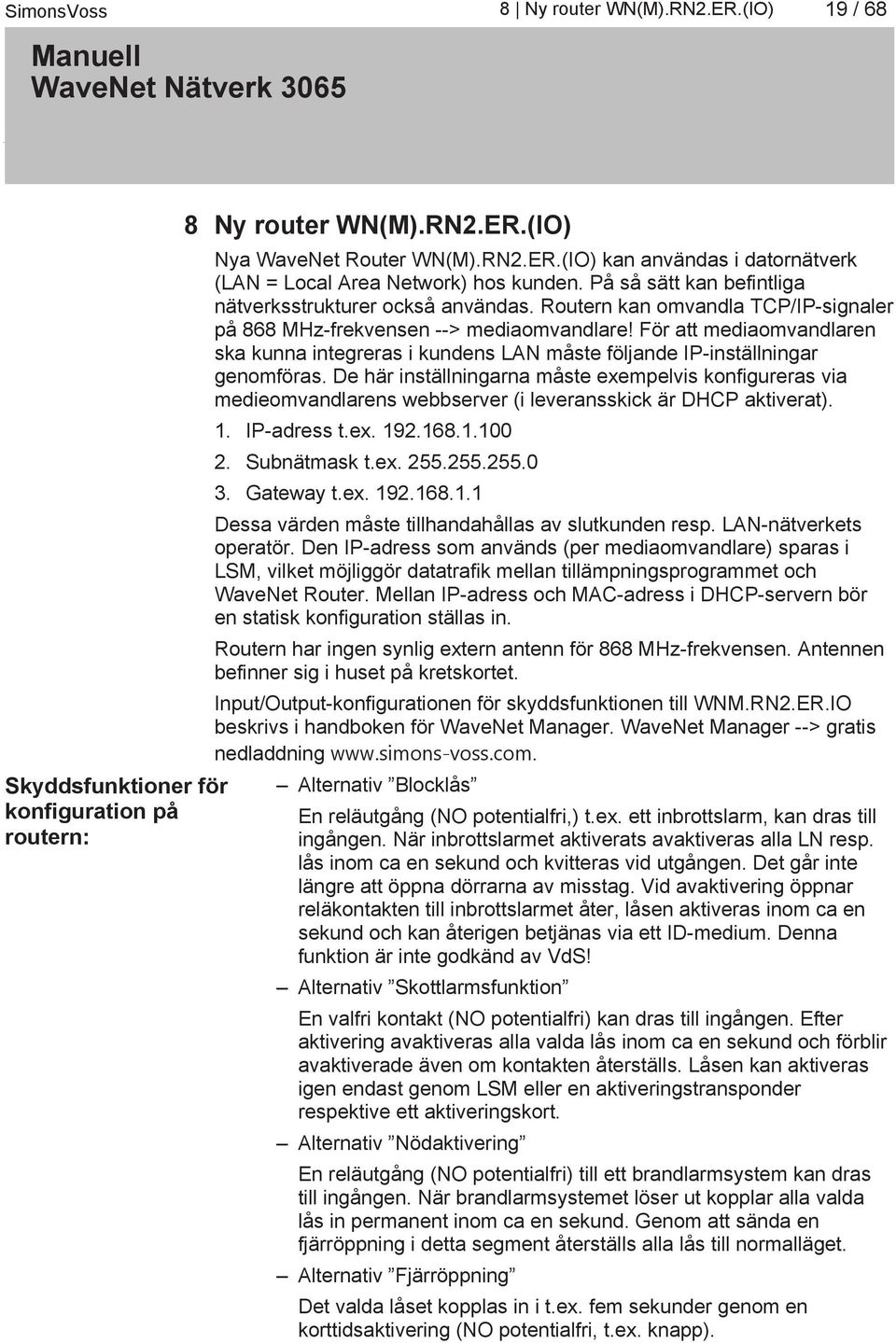

19 8 Ny router WN(M).RN2.ER.(IO) 19 / 68 Skyddsfunktioner för konfiguration på routern: 8 Ny router WN(M).RN2.ER.(IO) Nya WaveNet Router WN(M).RN2.ER.(IO) kan användas i datornätverk (LAN = Local Area Network) hos kunden. På så sätt kan befintliga nätverksstrukturer också användas. Routern kan omvandla TCP/IP-signaler på 868 MHz-frekvensen --> mediaomvandlare! För att mediaomvandlaren ska kunna integreras i kundens LAN måste följande IP-inställningar genomföras. De här inställningarna måste exempelvis konfigureras via medieomvandlarens webbserver (i leveransskick är DHCP aktiverat). 1. IP-adress t.ex Subnätmask t.ex Gateway t.ex Dessa värden måste tillhandahållas av slutkunden resp. LAN-nätverkets operatör. Den IP-adress som används (per mediaomvandlare) sparas i LSM, vilket möjliggör datatrafik mellan tillämpningsprogrammet och WaveNet Router. Mellan IP-adress och MAC-adress i DHCP-servern bör en statisk konfiguration ställas in. Routern har ingen synlig extern antenn för 868 MHz-frekvensen. Antennen befinner sig i huset på kretskortet. Input/Output-konfigurationen för skyddsfunktionen till WNM.RN2.ER.IO beskrivs i handboken för WaveNet Manager. WaveNet Manager --> gratis nedladdning Alternativ Blocklås En reläutgång (NO potentialfri,) t.ex. ett inbrottslarm, kan dras till ingången. När inbrottslarmet aktiverats avaktiveras alla LN resp. lås inom ca en sekund och kvitteras vid utgången. Det går inte längre att öppna dörrarna av misstag. Vid avaktivering öppnar reläkontakten till inbrottslarmet åter, låsen aktiveras inom ca en sekund och kan återigen betjänas via ett ID-medium. Denna funktion är inte godkänd av VdS! Alternativ Skottlarmsfunktion En valfri kontakt (NO potentialfri) kan dras till ingången. Efter aktivering avaktiveras alla valda lås inom ca en sekund och förblir avaktiverade även om kontakten återställs. Låsen kan aktiveras igen endast genom LSM eller en aktiveringstransponder respektive ett aktiveringskort. Alternativ Nödaktivering En reläutgång (NO potentialfri) till ett brandlarmsystem kan dras till ingången. När brandlarmsystemet löser ut kopplar alla valda lås in permanent inom ca en sekund. Genom att sända en fjärröppning i detta segment återställs alla lås till normalläget. Alternativ Fjärröppning Det valda låset kopplas in i t.ex. fem sekunder genom en korttidsaktivering (NO potentialfri, t.ex. knapp).

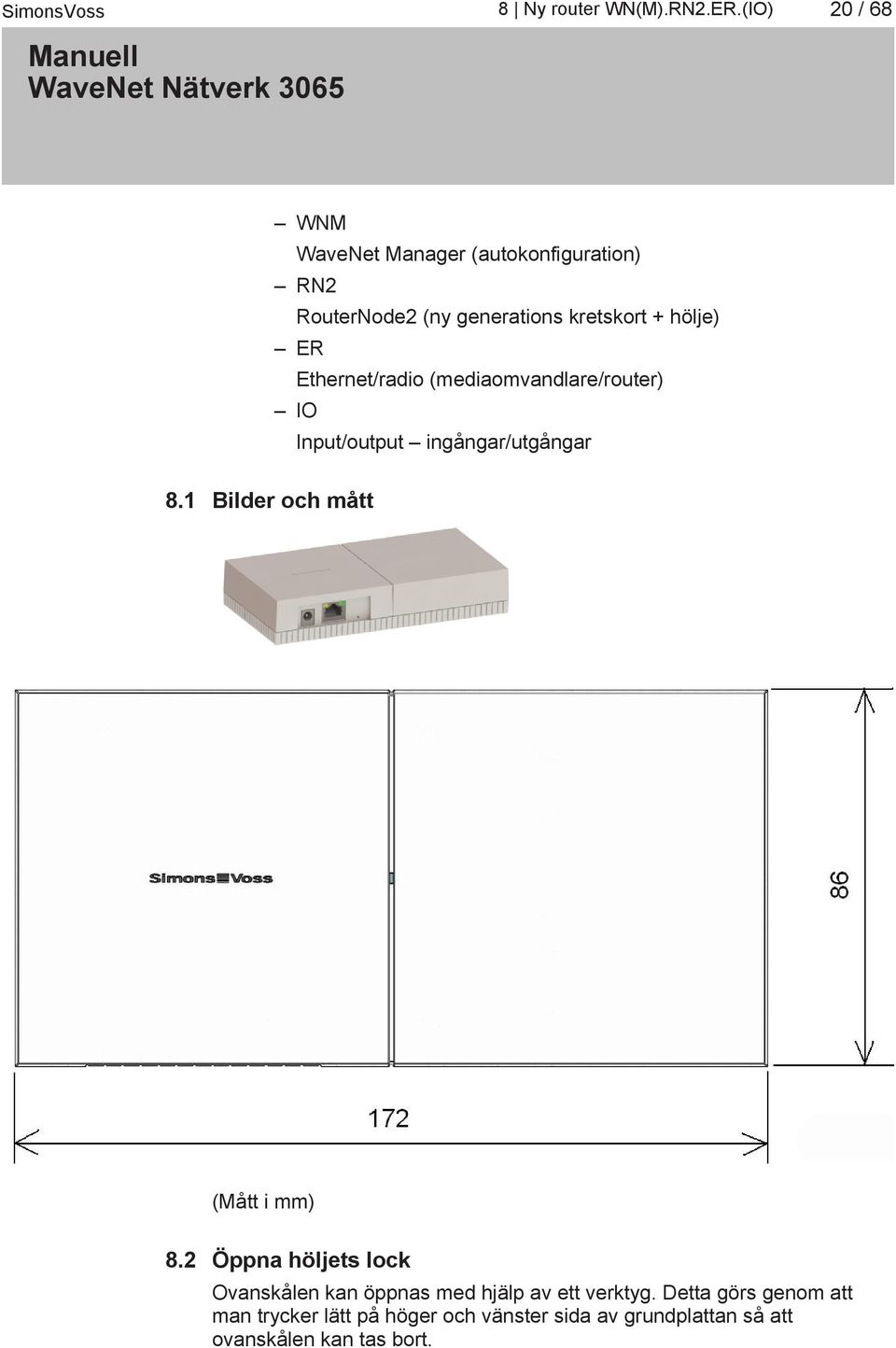

20 8 Ny router WN(M).RN2.ER.(IO) 20 / 68 WNM WaveNet Manager (autokonfiguration) RN2 RouterNode2 (ny generations kretskort + hölje) ER Ethernet/radio (mediaomvandlare/router) IO Input/output ingångar/utgångar 8.1 Bilder och mått (Mått i mm) 8.2 Öppna höljets lock Ovanskålen kan öppnas med hjälp av ett verktyg. Detta görs genom att man trycker lätt på höger och vänster sida av grundplattan så att ovanskålen kan tas bort.

21 8 Ny router WN(M).RN2.ER.(IO) 21 / Utanpåliggande ledningsdragning Dela försiktigt ribborna på båda sidorna av ytterhöljets underskål med en såg och rör bygeln upp och ned så att den bryts av. Fila ned ev. vassa delar. 8.4 Mått på höljets underskål

22 8 Ny router WN(M).RN2.ER.(IO) 22 / Tekniska specifikationer WN(M).RN2.ER.IO Allmänt Beställningsnummer WNM.RN2.ER.IO --> skyddsfunktion Ytterhölje ABS-plast, UV-stabil, Mått (L*B*H) 172 x 86 x 33 mm (L x B x H) Frekvensband Färg Extern spänningsförsörjning PoE Effekt Sändeffekt Ledningsdragning Dragavlastning LED Väggmontering Strömförsörjning Extern energiförsörjning (nätdel) PoE (Power over Ethernet) Spänningsutgångar 868,xx 870 MHz 9/ som RAL 9016 (trafikvit) 9 32 VDC, plugg rund 5,5/2,1 mm Power over Ethernet, stöder IEEE 802.3af max. 3 VA 10 dbm (ca 10 mw) på antennuttag Utanpåliggande eller infälld montering 3 x i ytterhöljet I ytterhöljets mitt Ytterhöljet kan riktas in i våg- eller lodrätt läge. Montera ej på metall. Håll borta från elektriska resp. magnetiska störkällor. Ingångsspänning: 9 V DC min, 32 V DC max; (min 3 W) Ingångsström: Beroende på ingångspänning (300 9V) Polaritetsberoende: Nej IEEE802.3af, galvaniskt isolerad, V in :36 V to 57 V, P out max. 10 W 1 x 3,0 3,3 V vid 200 ma max Omgivning Temperatur Luftfuktighet Miljöklass Drift: -10 C till +55 C Förvaring: 0 C till +30 C Max. 90 %, ej kondenserande IP20

23 8 Ny router WN(M).RN2.ER.(IO) 23 / 68 Gränssnitt TCP/IP Frekvens Signalering LED Programmering Gränssnitt Minne Relä för utgång 1 Antal Driftstyp Extern utgång via reläkontakt 10T/100T, HP Auto_MDIX, DHCP Client, IPv4 TCP Service: 1x på port 2101 UDP Service: 1x för Digi-Scan DHCP: on WebServer: enable Connector: RJ45 WaveNet MHz, 10mW max. (10 dbm) En trefärgad lysdiod: röd, grön, blå Via TCP/IP 1 MB internt 1 x Växlarkontakt 1 x C, 1 x NO, 1 x NC. Max. kopplingsspänning: 30 V DC, 24 V AC (ohmsk belastning) Max. kopplingsström: 1 A (ohmsk belastning) Digitala ingångar (inputs) Antal Ingångsspänning Ext. kontakt 3 x Digitala utgångar (outputs) Antal Typ Kopplingsspänning Strömförsörjning Low: 0 till 0,5 V/high: 2 V till 3,3 V max Den potentialfria kontakten kan anslutas mellan ingången (I1, I2, I3) och I + 2 x Analoga ingångar (inputs) Antal Upplösning Open Collector 12 V/100 ma max (ohmsk belastning) Ett Pullup-motstånd (ca... 1 K Ohm) kan anslutas mellan varje utgång och output + (V out = V in 1V) 1 x 12 bit Ingångsspänning 0 till 3,3V

24 8 Ny router WN(M).RN2.ER.(IO) 24 / Återställa TCP/IP-konfigurationen WN(M).RN2.ER.(IO) Gör på följande sätt för att återställa WN(M).RN2.ER.(IO): 1. Dra ut nätkontakten. 2. Tryck på resetknappen med hjälp av ett gem och håll den intryckt. 3. Sätt i nätkontakten igen. 4. Håll resetknappen intryckt tills de röda och gröna lysdioderna blinkar växelvis. 5. Släpp sedan knappen. 6. TCP/IP-konfigurationen har återställts till standardinställningarna.

25 9 Kabeldragning IO-Connector 25 / 68 Enkel kontaktutvärdering 9 Kabeldragning IO-Connector Potentialfreie Kontakte 6, 7, 8 Koppling av analog ingång Kabeldragning digital input (DIN 1 3): För utvärdering/kabeldragning av potentialfria kontakter (relä, Reed-kontakter.). Genom aktivering av externa kontakter kan inputändringar genomföra specifika funktioner. Kabeldragning reläkontakt (utgång 1)

26 9 Kabeldragning IO-Connector 26 / 68 Utgång 1 (potentialfri reläutgång) 1 --> Common (gemensam) 2 --> Normally open (slutarkontakt) 3 --> Normally closed (öppnarkontakt) Kabeldragning utgångar 2/3 Utgång 2/3 2 --> jordkontakt 3 --> jordkontakt Det finns tre OpenDrain-utgångar. Dessa får belastas med en ström på högst 200 ma. Vid koppling av större induktiviteter rekommenderas användning av en frikopplingsdiod (t.ex. 1N4148). Routerns jord ska alltid vara ansluten till systemets jord. Högsta ledningslängder för IO-kablar: 30 m. Gäller för DIN utgång 2/3 Beteckning Power Jack (5,5 mm) Förklaring Stereokontakt från extern källa 9 24 VDC, polaritetsoberoende Mått kretskort (L*B) 93 x 76 mm (L x B) RJ45 Ethernet 10/100 RST-knapp Ethernet-gränssnitt med PoE 802.3af Resetknapp som kan kommas åt från utsidan, kan aktiveras med ett gem eller liknande

27 9 Kabeldragning IO-Connector 27 / 68 IO-Connector 1. O1.COM 2. O1.NO 3. O1.NC Förklaring Utgång 1: Relä C-kontakt (C=Common), potentialfri Utgång 1: Relä NO-kontakt (Normally Open) Utgång 1: Relä NC-kontakt (Normally Close) 4. O2 Utgång 2: Open Collector 5. O3 Utgång 3: Open Collector 6. DI 1 Digital input 1 7. DI 2 Digital input 2 8. DI 3 Digital input 3 9. Används ej Används ej 10. Analog Input Ingång för analoga inputsignaler Beteckning IO.Vout +3V3 GND Beteckning RS485 (ej bestyckad) V in GND A B Förklaring Energiförsörjning IO Connector Pluspol max. 3,3V, kan användas för inputsignal för DI1-3 Minuspol Förklaring Gränssnitt Spänningsförsörjning från extern källa 9 24 V DC Minuspol Dataledning max. 900 m Dataledning max. 900 m

28 10 Driftsättning WN(M).RN2.ER.(IO) 28 / Driftsättning WN(M).RN2.ER.(IO) De nödvändiga IP-inställningarna kan genomföras med SimonsVossAdmin Tool. I detta fall måste man befinna sig i samma subnät! Programmet kan laddas ner gratis på internet --> SimonsVoss Device Enhetstypen SimonsVoss Device visas för andra generationens RouterNodes. Konfigurationen kan påbörjas genom att man högerklickar på IP-adressen. Om DHCP inte används visas routern med

29 10 Driftsättning WN(M).RN2.ER.(IO) 29 / 68 Poll (disable/enable): Om funktionen aktiveras (Poll-symbolen markeras) visas automatiskt alla nya routrar i SimonsVossAdmin Tool via SNMP --> Simple Network Management Protocol (Broadcast!). När alla routrar har lagts till kan Poll-funktionen avaktiveras igen --> disable. Poll-symbolen är inte längre markerad. Skanning: Det går att söka efter ett IP-adressområde eller efter enskilda IPadresser. Refresh: Vyn uppdateras. Set IP (höger musklick på den visade IP-adressen): Här kan du ändra IPinställningarna.

30 10 Driftsättning WN(M).RN2.ER.(IO) 30 / 68 Browser (höger musklick på den visade IP-adressen): Här kan man upprätta en anslutning via systemets standardwebbläsare till routern/ mediaomvandlaren. Inloggningsinformation/inloggning: Användare: SimonsVoss Lösenord: SimonsVoss 10.2 Tekniska anslutningar IO-Connector IO-V out Power Jack 5,5 mm Ethernet 10/100 RJ45 RST-Button

31 10 Driftsättning WN(M).RN2.ER.(IO) 31 / LockNode WaveNet LockNodes utgör gränssnittet mellan WaveNet och låsen (t.ex. låscylinder, Smart Relä osv.) i det digitala lås- och organisationssystemet De har alltid ett speciellt B-fältsgränssnitt genom vilket kommunikation till SimonsVoss-låsen (t.ex. låscylinder, styrenheter/smart Relä, möbellås, osv.) sker, ett radiogränssnitt (868 MHz) för att säkerställa dataöverföring till WaveNet Nodes (t.ex. WaveNet RouterNodes, WaveNet RepeaterNodes eller WaveNet CentralNodes) eller ett RS485-gränssnitt och anslutning för en extern strömförsörjning för drift i ett "trådbundet WaveNet" (WN.LN.C).

32 10 Driftsättning WN(M).RN2.ER.(IO) 32 / 68 Anvisning LockNode Input/ Output: WaveNet LockNodes kan alltid endast tilldelas ett digitalt lås (t.ex. låsylinder, Smart Relä, möbellås osv) i systemet. Avståndet mellan WaveNet LockNode och en digital cylinder/ett möbellås får vara högst 30 cm. Mellan LockNode och Smart Relä krävs ett minimiavstånd på 40 cm. Mellan de båda komponenterna rekommenderas en kabelanslutning med WN.KAB.WIRED-BF, i detta fall gäller inget minimiavstånd (endast med SREL.ADV). WaveNet LockNodes är batteridrivna i ett radionätverk och kan därmed integreras helt trådlöst i SimonsVoss WaveNet. Systemet lämpar sig därmed perfekt för installation i efterhand inom en byggnad. Den kabelanslutna varianten av LockNode (WN.LN.C) har anslutningar för RS485-bussen och för extern strömförsörjning För att underlätta installation är ytterhöljet till WaveNet LockNode utformat för montering ett standard infällt uttag (djup 60 mm, diameter 60 mm) enligt DIN del 1 (t.ex. för montering i en strömbrytarlist). Vi rekommenderar installation/projektering av en tom hålrums-/ kopplingsdosa. Denna används för fysisk separering mellan LockNode och brytarenhet. Brytarenheter, t.ex. dimmers eller ett elektroniskt förkopplingsdon (EVG) kan påverka kommunikationen mellan LockNode och lås negativt. Dessutom får inga likspänningsomriktare (t.ex. strömförsörjning för LockNodes) användas. Avstånd mellan likspänningsomriktare och LockNode/ Router Node 2 m. Vid vissa brytarprogram är utrymmet begränsat på grund av montering av lock. Varje WaveNet LockNode har dessutom en utgång och tre ingångar för till exempel dörrövervakning (förutom WN.LN.R.O.I/O och WN.LN.I) De tre ingångarna kan användas för tillkoppling av upp till tre externa potentialfria kontakter. Detta möjliggör en central övervakning av till exempel dörr- eller regelkontakter med även av rörelsesensorer, ljusridåer, etc. via WaveNet-nätverket. Statusen hos tillkopplande kontakter kan när som helst kontrolleras från den centrala datorn, ändringar på kontakterna (events) kan dock även rapporteras automatiskt centralt till centralen om LockNode konfigurerats på lämpligt sätt. Utgången används för vidarebefordran av signaler till främmande system som till exempel signalgivare, värmesystem, belysning och liknande Utgången är en elektronisk brytare (Open Drain) som kan koppla upp till 25 V och 650 ma. För tillkoppling av I/O:s (valfritt) finns en 6-polig färgkodad kabel (WN.LN.SENSOR.CABLE). Kabeln kopplas i uttaget som är märkt med sensor på LockNode. För övervakningsuppgifter kan upp till tre potentialfria kontakter kopplas mellan den gröna In-Commonledningen och en av de färgade (rosa, grå, gul) ledningarna (se bild).

33 10 Driftsättning WN(M).RN2.ER.(IO) 33 / 68 Kontakt 1 Input 1 (rosa) Kontakt 2 Input 2 (grå) Kontakt 3 Input 3 (gul) Input 4 (grön) I LDB-, resp. LSM-användargränssnittet har en öppen kontakt värdet 0, en stängd kontakt värdet 1. Om till exempel kontakt 1 i ritningen ovan används för dörrövervakning genererar en dörr som öppnas ett event: Input1 övergång från 1 till 0 när kontakt 1 är stängd när dörren är stängd och öppen när dörren är öppen. Utgången är internt utformad som en transistor i Open-Collectorkoppling. För anslutning till externa enheter (t.ex. summer) används den vita eller den bruna ledningen. Här gäller: Out = brun, jord = vit. Anslutningsexempel för en möjlig output-koppling: OUTPUT, brun 12 V JORD, vit 10.4 Network Inside

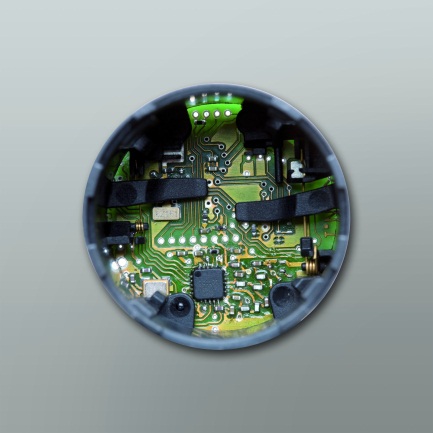

34 10 Driftsättning WN(M).RN2.ER.(IO) 34 / 68 "Network Inside" är även känt under begreppet direkt sammanlänkning. Den nödvändiga LockNode befinner sig i knoppänden (botten) på cylinderknoppen på elektroniksidan. LockNode-elektroniken kopplas samman med TN4-elektroniken via en hårdvarukontakt. Detta möjliggör en nätverksanslutning till cylindern utan någon installation på eller bredvid dörren En offline-cylinder kan rustas upp till en online-variant i efterhand genom att man byter knoppänden. Beställningskod: WN.LN.I. En offlinecylinder som kan rustas upp i efterhand identifierar du genom följande egenskaper. De tre gula pilarna som pekar mot TN4-elektroniken utgör kontakteringarna för WN.LN.I. Kontaktytorna (pil 2/3) på TN4-kretskortet visar på möjligheten till Network Inside (cylindrar tillverkade fr.o.m. maj 2008, Software Version: ) Du kan känna igen en cylinder med direkt nätverksuppkoppling på den svarta ringen som löper runtom.

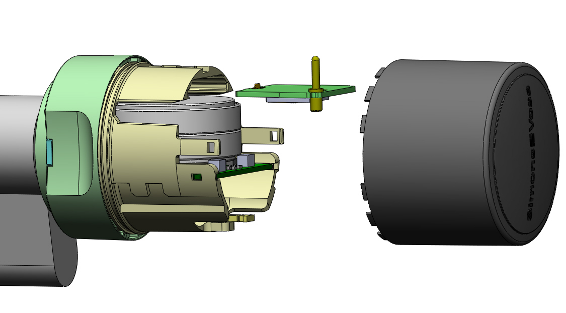

35 10 Driftsättning WN(M).RN2.ER.(IO) 35 / 68 Cylindern med Network Inside integreras i ett WaveNet som en WN.LN.R och behöver en segmentadress samt ett Member ID. Räckvidden till en Central- eller RouterNode är upp till 30 m (beroende på byggnadens struktur). Efter kontaktering med en TN4-cylinder ljuder fyra korta ljudsignaler. Temperaturområdet ligger mellan 15 C (när batteriets återstående kapacitet är 45 %) och 50 C Nätverksuppkoppling SmartHandle Varje SmartHandle kan kopplas ihop i ett nätverk med WN.LN.I.SH. LockNode integreras (även i efterhand) från utsidan i beslagets undersida och är därmed inte synlig senare. Locket med SimonsVoss-loggan fungerar som antenn. Installation: Läs igenom handboken till SmartHandle för mer information om demontering av lock och kåpa. Berör inga komponenter på kretskortet direkt. Innan montering ska du säkerställa att det inte finns någon statisk elektricitet, t.ex. genom att röra ett värmeelement. WN.LN.I.SH (kretskort) skjuts in i en vinkel på ca 15 till ytterbeslagets undersida i den avsedda öppningen --> metallklämma. Metallklämman säkerställer ett mekaniskt säkert fäste på beslaget och fungerar som pluspol. Om kretskortet lagts i korrekt ligger det plant mot undersidan. Det fjäderupphängda stiftet kontakterar senare locket (med SimonsVoss-logga). Locket fungerar som antenn. Innan kåporna monteras tillbaka måste

36 10 Driftsättning WN(M).RN2.ER.(IO) 36 / 68 anslutningsledningen från WN.LN.I.SH till beslagets elektronik anslutas med den 2-poliga kontakten. Överflödig kabellängd ska läggas in i underenheten. Se till att anslutningsledningen inte skadas och att kåporna går lätt att montera. Samma tekniska specifikationer som WN.LN.I. Undergrupp utsida WN.LN.I.SH Anslutningsledning med kontakt 10.6 Nätverksuppkoppling SmartRelä G2 SmartRelä G2.W kan kopplas upp i ett nätverk med en WN.LN.I.SREL.G2. LockNode sätts fast på kretskortet till SmartRelä G2 (kan även göras i efterhand). Under den vågräta antennen till SmartRelä finns en kontakt som måste anslutas med ytterhöljet till WN.LN.I.SREL.G2 Lägg i ytterhöljet på ett sätt som passar utformningen av SmartRelä-kretskortet. Genom att trycka försiktigt kan du nu ansluta de båda kretskorten med varandra. Berör

37 10 Driftsättning WN(M).RN2.ER.(IO) 37 / 68 inga komponenter på kretskortet direkt. Innan montering ska du säkerställa att det inte finns någon statisk elektricitet, t.ex. genom att röra ett värmeelement. Strömförsörjningen för LockNode tillhandahålls av SmartRelä G2 resp. från den anslutna nätdelen. Använd inga likspänningsomriktare! Batteridrift är inte tillåten med SREL.BAT! Samma tekniska specifikationer som WN.LN.I. Stickkontakt för anslutning av SmartRelä och LockNode WN.LN.I.SREL.G2 med ytterhölje Anslutningsklämma för energiförsörjning 10.7 Nätverskuppkoppling SmartRelä 2 G2 SmartRelä 2 G2.W kan kopplas ihop i ett nätverk med WN.LN.I.SREL2.G2. LockNode sätts fast på kretskortet till SmartRelä G2 (kan även göras i efterhand).

38 10 Driftsättning WN(M).RN2.ER.(IO) 38 / 68 Anslutningsplats på SREL2 för WN(M).LN.I.SREL2.G2 Position för distanshållare mellan LockNode och SREL2-kretskort LockNode WN(M).LN.I.SREL2.G2 Ta bort skyddsfolien på distanshållarens självhäftande sida. Sätt fast WN(M).LN.I.SREL2.G2 i den avsedda öppningen på distanshållaren. I spänningslöst läge (SREL2) ska du sätta fast WN(M).LN.I.SREL2.G2 i anslutningsplatsen för SREL2 och trycka fast distanshållarens självhäftande yta mot SREL2-kretskortet. När spänningsförsörjningen upprättats signalerar fyra korta blinkningar att LockNode är driftklar. Låset kan nu drivas online Undvik elektromagnetiska störfält, andra frekvenser i området 868 MHz eller till exempel frekvensomvandlare i omedelbar närhet av SREL2/LockNode. Berör inga komponenter på kretskortet direkt. Innan montering ska du säkerställa att det inte finns någon statisk elektricitet, t.ex. genom att röra ett värmeelement. Strömförsörjningen för LockNode tillhandahålls av SmartRelä G2 resp. från den anslutna nätdelen använd inga likspänningsomriktare! Batteridrift är inte tillåten med SREL.BAT! Samma tekniska specifikationer som WN.LN.I Nätverksuppkoppling CompactReader

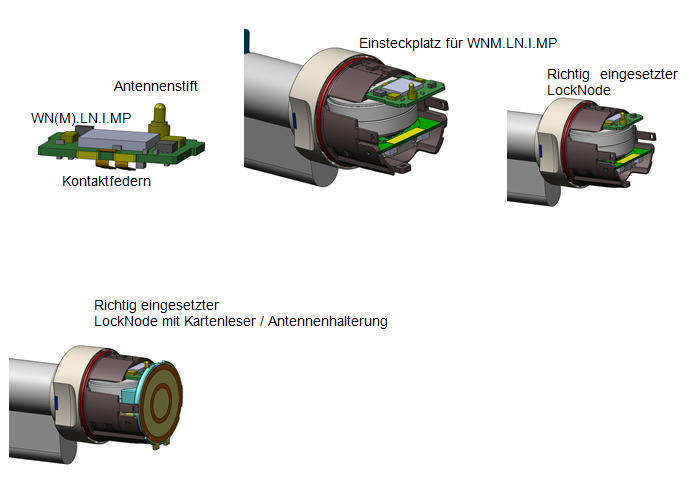

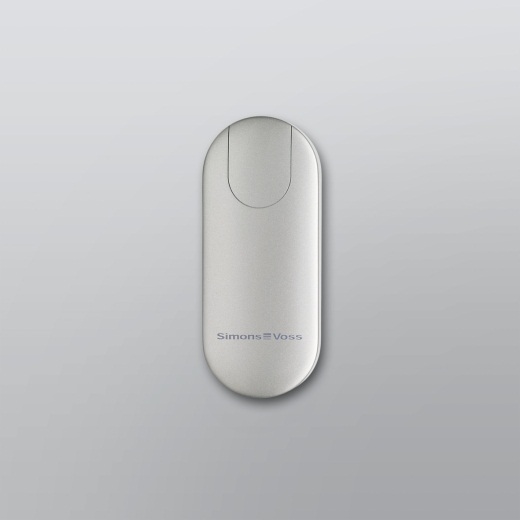

39 10 Driftsättning WN(M).RN2.ER.(IO) 39 / 68 Compact Reader kan inte nätverksuppkopplas i efterhand! LockNode befinner sig i ytterhöljet till Compact Reader. Om Compact Reader ska användas i uppkopplat läge måste detta beaktas vid beställningen. Beställningskod: TRA.CR.MIFARE.WN(M), TRA.CR.MIFARE.W.WN(M) levereras även som WP-variant Nätverksuppkoppling SmartCard-cylinder.MP med WN(M).LN.I.MP Anslutningsplats för LockNode LockNode Knopplock (med invändig antennfolie 868 MHz) Cylinderelektronik Den senaste LockNode-generationen WN(M).LN.I.MP kan användas för nätverksuppkoppling i efterhand av de nya SmartCard-cylindrarna.MP. LockNode skjuts i detta fall in i insticksplatsen ovanför batterierna. Det fjäderupphängda antennstiftet ansluter sig till antennfolien på insidan av knopplocket. Varje SmartCard.MP-cylinder kan nätverksuppkopplas i efterhand. Konventionellt: Programmering Hex-adress vid produktion --> WN.LN.I.MP WN-Manager 2.4: WNM.LN.I.MP (autokonfiguration) Från LSM 3.2 Förpackningsenhet: LockNode-kretskort med knopplock + integrerad antennfolie Tekniska specifikationer

40 10 Driftsättning WN(M).RN2.ER.(IO) 40 / 68 Tekniska data: LockNode Kretskort med antennstift Mått Spänningsförsörjning Sändeffekt LockNode Sändfrekvens ca 16 x 16 mm + antennstift 3 V från cylinderbatteri max. 10 dbm (6,3 mw) på antennuttag MHz Produktvarianter Montering och konfiguration OBSERVERA Beskrivning WaveNet LockNode-kretskort och knopplock med integrerad antennfolie för montering i efterhand för direkt nätverksuppkoppling (konventionell) WaveNet LockNode-kretskort och knopplock med integrerad antennfolie för montering i efterhand för direkt nätverksuppkoppling med autokonfigurering. WN(M).LN.I.MP monteras på följande sätt: Beställningsko d WN.LN.I.MP WNM.LN.I.MP Ta först bort knopplocket på låscylinderns elektroniksida. Lossa därefter kortläsaren resp. antennhållaren från sitt fäste. Tryck försiktigt samman batterihållaren (vi de tre små pilarna) så att antennhållaren hakar ur. Fäll försiktigt bort antennhållaren men belasta den inte mekaniskt. Skjut försiktigt in LockNode i den avsedda plasten ovanför de isatta batterierna till ca hälften. Det återfjädrande antennstiftet måste riktas in uppåt i riktning mot knopplocket. Sätt tillbaka kortläsaren/antennhållaren, sätt fast knopplocket med integrerad antennfolie och lås. MP-cylindern är nu direkt sammanlänkad. Läs även bruksanvisningen till SmartCard.MP-cylindern! Knopplocket till offline-mp-cylindern har ingen antennfolie för radioanslutning 868 MHz, knopplocket måste därför bytas ut! G2 Ja Ja

41 10 Driftsättning WN(M).RN2.ER.(IO) 41 / 68

42 11 WaveNet Manager 42 / WaveNet Manager WaveNet Manager möjliggör automatisk adressering (Hex-adress) av alla nätverksnoder (Central-, Router- och LockNodes) i ett trådlöst/trådbundet SimonsVoss-nätverk. Alla produkter som börjar med WNM.XX.YY i beställningskoden lämpar sig för autokonfiguration. Mer information hittar du i handboken till WaveNet-Manager som kan laddas ned på

43 12 Nätverksstruktur med LSM 43 / Nätverksstruktur med LSM eller GUI (grafiskt användargränssn itt) Dator med kommunikationsn od (CommNode) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) Genom nätverksstrukturen ovan kan olika användare med individuella rättigheter med hjälp av SimonsVoss WaveNet kommunikationsnodsprogram (CommNode) och GUI (grafiskt user interface) få åtkomst till en gemensam server via Internet/Intranet. Denna arbetar som så kallad kommunikationsnod och är ansluten till WaveNet CentralNode via en RS232- eller USB-kabel. I exemplet ovan kommunicerar den WaveNet CentralNode som är ansluten till servern via radio (868 MHz) direkt med en LockNode, som i sin tur utbyter data med de digitala komponenterna (låscylinder) via radio (25 khz). Övriga LockNodes ligger i ovannämnda exempel utanför radioräckvidden hos WaveNet CentralNode och kommunikation sker därför indirekt via en WaveNet Router Node. Strukturen ovan kan genomföras elegant med det multiuser- och klientkompatibla, databasbaserade hanteringsprogrammet för låssystem från SimonsVoss LSM. I exemplet som visas finns dock endast en enda CommNode och därmed endast en CentralNode med lokalt subnätverk. I

44 12 Nätverksstruktur med LSM 44 / 68 själva verket kan nästan ett obegränsat antal CommNodes fördelas i Intranet resp. Internet. Så kan man till exempel skapa en "Filialdrift", vilket innebär att kommunikation med obegränsat antal filialer med lokala CentralNodes och tillhörande subnätverk kan ske via Intranet/Internet. I LSM kan så gott som ett obegränsat antal WaveNet Ethernet Router WN.RN.E(X) resp. WaveNet WLAN Router (Wireless Local Area Network) WN.RN.W(X) integreras i kundens datornätverk (LAN resp. WLAN). Installation av ett backbone (RS485-buss-kabel) behövs inte, men kan genomföras på platser där det inte finns Ethernet/WLAN. WN.RN.E(X) är PoE-kompatibel (Power over Ethernet). Om PoE används krävs en så kallad Midspan Power-matning, t.ex. Phihong PSA 16 U. Självklart kan WN.RN.E(X) samt alla WN.RN.(XX) alternativt drivas med en nätdel. --> WN.POWER.SUPPLY.PPP (ingår ej i leveransen). Det filbaserade hanteringsprogrammet för låssystem LDB från SimonsVoss erbjuder mycket enklare installation (och därmed enklare användning) och möjliggör även direkt integration av överföringsmediet Intranet/ Internet. I detta fall ansluts en WaveNet RouterNode i kundens LAN och konfigureras med LDB resp. tilläggsprogram (Digi Connect) (se handbok WN.RN.E(X)). Högst fyra WaveNet Router kan förvaltas i en LDB, dock kan endast en vara aktiverad. --> gäller för WN.RN.E(X) och WN.RN.W(X) Nätverk delas upp i segment. En WaveNet CentralNode kan betjäna upp till 252 segment där varje segment kan ha upp till 250 WaveNet LockNodes/ WaveNet RouterNodes. OBSERVERA När man arbetar med LSM Software är en uppdelning mellan 2030/30 och 250/250 (segment/locknodes per segment) möjlig. Vid projektering kan man på så sätt avgöra om fler segment eller fler LockNodes per segment ska stå till förfogande.

45 13 Säkerhet 45 / Säkerhet Eftersom WaveNet registrerar och protokollför kritiska data måste det skyddas mot obehörig åtkomst på ett tillförlitligt sätt. Vad gäller informations- och manipulationssäkerhet ställs därför högsta anspråk på system Säker kommunikation mellan WaveNet Nodes En avancerad kryptografi skyddar nätverkskommunikationen så att data inte kan avlyssnas eller övervakas Automatisk kontroll av enskilda systemkomponenter Eftersom enskilda komponenter kan vara installerade i olika delar av en byggnad måste funktionsstörningar, manipulation eller en öppning av en dörr kunna identifieras automatiskt och rapporteras till kontrolldatorn. OBSERVERA Om en dörr ska utrustas med dörrövervakning så måste den ha minst en dörrkontakt som kan identifiera öppningsstatusen Larm Larm är meddelanden på vilka man måste reagera omedelbart (t.ex. inbrott, brand). WaveNet lämpar sig inte som ersättning för brand- eller inbrottslarm!

46 14 Batterivarning 46 / Batterivarning Om spänningen i batterierna som försörjer LockNode underskrider ett visst värde kan det förekomma kommunikationsstörningar både mellan LockNode och tillhörande lås och mellan LockNode och en Router Node (WaveNet Router Node, WaveNet CentralNode). Om denna typ av fel uppstår markeras tillhörande bokstav N resp. W efter respektive lås i rött (kommunikationsstörning). Om den rödmarkerade bokstaven inte växlar till gult eller blått även efter protokollupprepningar bör man kontrollera om batterierna behöver bytas. Innan de nya batterierna sätts i en WN.LN.R ska ett av de nya batterierna sättas i med fel polaritet i ca en sekund. Detta leder till en återställning och batterivarningen på LockNode tas tillbaka. Sätt sedan i de båda batterierna med rätt polaritet.

47 15 Nätverk "N"/"W" 47 / Nätverk "N"/"W" I LDB/LSM markeras låsen/dörrar med ett N/W om de är utrustade med en LockNode. Med följande färgade N/W indikeras aktuell status. Rött N/W Gult N/W Blått N/W Ingen anslutning till LockNode. Anslutning till LockNode men inte till låset (ev. dörr öppen) Anslutning till LockNode och till låset GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt) GUI (grafiskt användargränssn itt)

48 16 Byta LockNode-batterier 48 / Byta LockNode-batterier För att byta batterier på LockNode måste denna tas ut ur sitt monteringsläge (t.ex. infällt uttag) och locket på baksidan tas bort. De båda batteriernas läge är tydligt markerat i batterifacket. Använd endast batterier som godkänts av SimonsVoss. Observera lysdioden när du sätter i de nya batterierna. Direkt efter att du har satt i det första nya batteriet i det tomma batterifacket måste lysdioden blinka kort två gånger. Då är noden driftklar (Power-On Reset). Om lysdioden inte blinkar ska du ta ut batterierna, kortsluta batterikontakten till LN och sedan sätta i batterierna igen.

49 17 Installation av WaveNet-LockNodes 49 / Installation av WaveNet-LockNodes min 30 mm Avståndet till låscylindern måste hållas så litet som möjligt. Minimiavståndet är dock 30 mm till karmen. WaveNet LockNode bör monteras i samma höjd som låscylindern. Montering sker som standard i ett infällt uttag eller i en ljuslistram med blindlock. Radioräckvidden hos RN och LN är i regel optimal när RouterNodes monteras så att antennen pekar vertikalt uppåt (eller nedåt). Init-knappen på LockNode ska alltid peka mot den digitala cylindern. Om LockNode installeras t.ex. till höger om cylindern så visas loggan uppochner!

50 18 Visualisering av driftsstatusar 50 / Visualisering av driftsstatusar 18.1 WN.RN.(XX), WN.LN.C Power-On Reset: blinkar rött 2 ggr Länkkvalitet mellan två WN.RN.R genom knapptryck på Baseboard: Signaldioden blinkar 1-2 ggr --> Dålig sänd- och mottagningskvalitet. Signaldioden blinkar 3-4 ggr --> Bra sänd- och mottagningskvalitet. Signaldioden blinkar 5-6 ggr --> Optimal sänd- och mottagningskvalitet WN.RN.R, WN.CN.(X)R, WN.RN.ER När den gröna lysdioden blinkar långsamt är lydnadsläget aktivt. När den blinkar snabbt är kommunikation med LockNode aktiv. Röd lysdiod släckt Nodfel (genom självtest) Rött fast sken: Hårdvarufel 18.4 WN.RN.(X)C, WN.CN.(X)C: Master Rött flimrande sken, grön lysdiod släckt: Ingen segment-slave har hittats (kabel är defekt eller ingen funktionsduglig slave) WN.RN.C(X), WN.LN.C: Slave Rött flimrande sken, grön lysdiod släckt: Ingen segment-master har hittats (kabel är defekt eller ingen funktionsduglig master). För gäller: Om båda lysdioderna flimrar är allt OK WN.LN.R Power-On Reset: blinkar kort rött 2 ggr Batteristatus (efter Power-On Reset): blinkar kort rött 1 ggr --> Batterier fulladdade blinkar länge rött 1 ggr --> Batteristatus kritisk 1 ggr fast sken > fyra sekunder --> Batteri urladdat Länkkvalitet mellan WN.(X)N.(X)R och LockNode genom knapptryck på Baseboard LockNode: Signaldioden blinkar 1-2 ggr --> Dålig sänd- och mottagningskvalitet. Signaldioden blinkar 3-4 ggr --> Bra sänd- och mottagningskvalitet. Signaldioden blinkar 5-6 ggr --> Optimal sänd- och mottagningskvalitet.

51 18 Visualisering av driftsstatusar 51 / WN.RN.CC Power-On Reset: gul lysdiod lyser. Upstream datatrafik (riktning master): grön lysdiod lyser. Downstream datatrafik (från master): mörkgrön lysdiod lyser WN.CN.U(X) USB korrekt identifierad och Power-On Reset: gul lysdiod lyser. När den gröna lysdioden blinkar långsamt är lydnadsläget aktivt. När den blinkar snabbt är kommunikation med LockNode upprättad. Röd lysdiod släckt WN.RP.CC Spänning finns: gul lysdiod lyser. Upstream datatrafik: grön lysdiod lyser. Downstream datatrafik: mörkgrön lysdiod lyser.

52 19 Tekniska specifikationer 52 / Tekniska specifikationer 19.1 WaveNet nätdelar Beställningsnummer Beskrivning Beställningsnummer Beskrivning WN.POWER.SUPPLY.PPP Externt reglerad nätdel på 230 V AC/9 V DC/250 ma för WaveNet CentralNode, WaveNet Repeater Node & WaveNet Router Node (PPP = Plug Power Pack) WN.POWER.SUPPLY.LNC Externt reglerad nätdel på 230 V AC/24 V DC/1,25 A för WN.LN.C, WN.RP.CC, WN.RN.E(X) och WN.RN.W(X) med olika nätadaptrar UK/US/AU 19.2 WaveNet CentralNode, RS232-anslutningskabel Beställningsnummer Beskrivning Längd WN.CN.RS232.Cable RS232-anslutningskabel mellan dator och WaveNet CentralNode 2 m 19.3 WaveNet CentralNode, RS232-/RS 485-gränssnitt Beställningsnummer Beskrivning Mått (L x B x H) WN.CN.SC WaveNet CentralNode för anslutning till en dator/ server. CentralNode med integrerat RS485- gränssnitt för Backbone 100 x 65 x 40 mm (gäller för alla routrar utan antenn) Spänningsförsörjning 9 12 V DC reglerad nätdel Effekt (för alla routrar) Min. 3 VA (250 ma vid permanent belastning*) * - Strömtopp vid terminering av båda ändarna i Backbone

53 19 Tekniska specifikationer 53 / 68 OBSERVERA Ytterhöljet på figurerna kan avvika från originalet! 19.4 WaveNet CentralNode, USB-/RS485-gränssnitt Beställningsnummer Beskrivning Mått (L x B x H) WN.CN.UC Spänningsförsörjning Från USB-port Effekt (för alla routrar) WaveNet CentralNode för anslutning till en dator/ server. CentralNode med integrerat RS485- gränssnitt för Backbone 100 x 65 x 40 mm (gäller för alla routrar utan antenn) Min. 3 VA (250 ma vid permanent belastning*) * - Strömtopp vid terminering av båda ändarna i Backbone

54 19 Tekniska specifikationer 54 / 68 OBSERVERA Ytterhöljet på figurerna kan avvika från originalet! 19.5 WaveNet CentralNode, RS232-/868 MHz-gränssnitt Beställningsnummer Beskrivning Mått (L x B x H) WN.CN.SR WaveNet CentralNode med trådlöst gränssnitt på 868 MHz och extern antenn 100 x 65 x 40 mm resp. 100 x 65 x 130 mm (med antenn) Spänningsförsörjning 9 12 V DC reglerad nätdel Effekt (för alla routrar) För alla routrar med radiomodul Maximal sändeffekt Känslighet Frekvensband Strömförbrukning i mottagningsläge Min. 3 VA (250 ma vid permanent belastning*) * - Strömtopp vid terminering av båda ändarna i Backbone 5 dbm (3,16 mw) på antennuttag -90 dbm vid 19,2 kbd 868 MHz 12 ma vid 9 V OBSERVERA Ytterhöljet på figurerna kan avvika från originalet!

55 19 Tekniska specifikationer 55 / WaveNet CentralNode, USB-/868-gränssnitt Beställningsnummer Beskrivning Mått (L x B x H) WN.CN.UR Spänningsförsörjning Från USB-port Effekt (för alla routrar) För alla routrar med radiomodul Maximal sändeffekt Känslighet Frekvensband Strömförbrukning i mottagningsläge WaveNet CentralNode med trådlöst gränssnitt på 868 MHz och extern antenn 100 x 65 x 40 mm resp. 100 x 65 x 130 mm (med antenn) Min. 3 VA (250 ma vid permanent belastning*) * - Strömtopp vid terminering av båda ändarna i Backbone 5 dbm (3,16 mw) på antennuttag -90 dbm vid 19,2 kbd 868 MHz 12 ma vid 9 V OBSERVERA Ytterhöljet på figurerna kan avvika från originalet!
