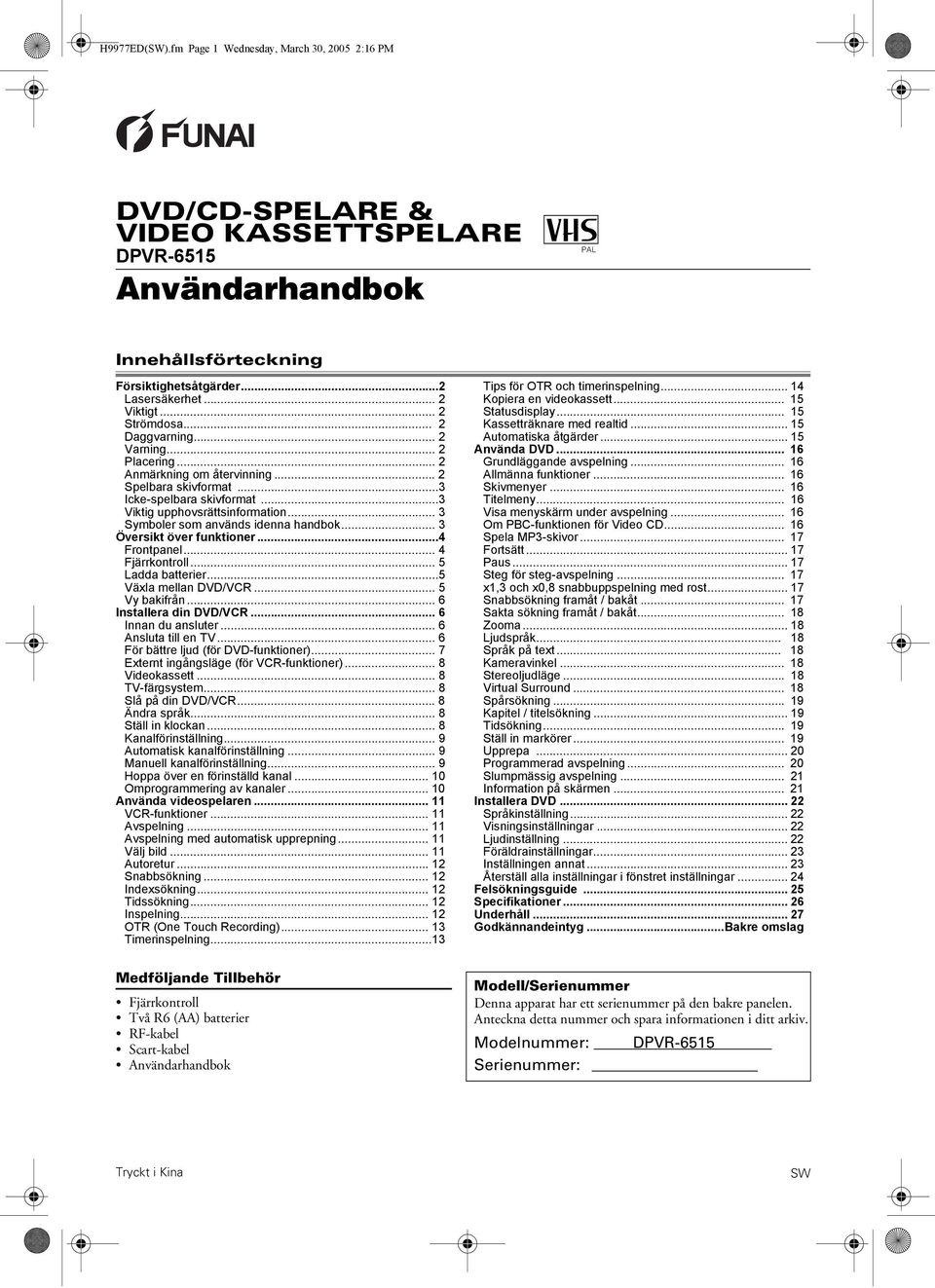

1 H9977ED(SW).fm Page 1 Wednesday, March 30, :16 PM DVD/CD-SPELARE & VIDEO KASSETTSPELARE DPVR-6515 Användarhandbok PAL Innehållsförteckning Försiktighetsåtgärder...2 Lasersäkerhet... 2 Viktigt... 2 Strömdosa... 2 Daggvarning... 2 Varning... 2 Placering... 2 Anmärkning om återvinning... 2 Spelbara skivformat...3 Icke-spelbara skivformat...3 Viktig upphovsrättsinformation... 3 Symboler som används idenna handbok... 3 Översikt över funktioner...4 Frontpanel... 4 Fjärrkontroll... 5 Ladda batterier...5 Växla mellan DVD/VCR... 5 Vy bakifrån... 6 Installera din DVD/VCR... 6 Innan du ansluter... 6 Ansluta till en TV... 6 För bättre ljud (för DVD-funktioner)... 7 Externt ingångsläge (för VCR-funktioner)... 8 Videokassett... 8 TV-färgsystem... 8 Slå på din DVD/VCR... 8 Ändra språk... 8 Ställ in klockan... 8 Kanalförinställning... 9 Automatisk kanalförinställning... 9 Manuell kanalförinställning... 9 Hoppa över en förinställd kanal Omprogrammering av kanaler Använda videospelaren VCR-funktioner Avspelning Avspelning med automatisk upprepning Välj bild Autoretur Snabbsökning Indexsökning Tidssökning Inspelning OTR (One Touch Recording) Timerinspelning...13 Tips för OTR och timerinspelning Kopiera en videokassett Statusdisplay Kassetträknare med realtid Automatiska åtgärder Använda DVD Grundläggande avspelning Allmänna funktioner Skivmenyer Titelmeny Visa menyskärm under avspelning Om PBC-funktionen för Video CD Spela MP3-skivor Fortsätt Paus Steg för steg-avspelning x1,3 och x0,8 snabbuppspelning med rost Snabbsökning framåt / bakåt Sakta sökning framåt / bakåt Zooma Ljudspråk Språk på text Kameravinkel Stereoljudläge Virtual Surround Spårsökning Kapitel / titelsökning Tidsökning Ställ in markörer Upprepa Programmerad avspelning Slumpmässig avspelning Information på skärmen Installera DVD Språkinställning Visningsinställningar Ljudinställning Föräldrainställningar Inställningen annat Återställ alla inställningar i fönstret inställningar Felsökningsguide Specifikationer Underhåll Godkännandeintyg...Bakre omslag Medföljande Tillbehör Fjärrkontroll Två R6 (AA) batterier RF-kabel Scart-kabel Användarhandbok Modell/Serienummer Denna apparat har ett serienummer på den bakre panelen. Anteckna detta nummer och spara informationen i ditt arkiv. Modelnummer: Serienummer: DPVR-6515 Tryckt i Kina SW

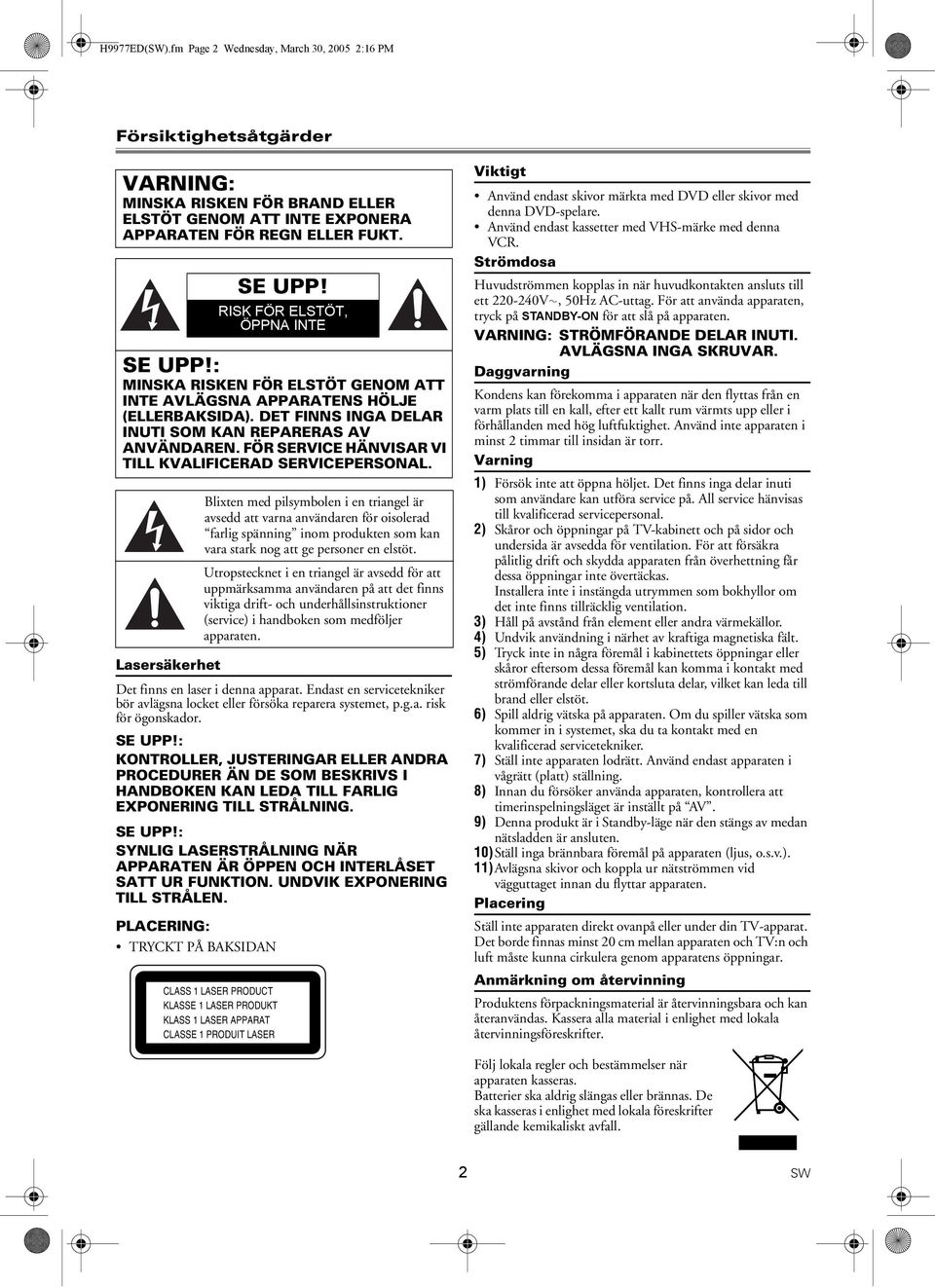

2 H9977ED(SW).fm Page 2 Wednesday, March 30, :16 PM Försiktighetsåtgärder. VARNING: MINSKA RISKEN FÖR BRAND ELLER ELSTÖT GENOM ATT INTE EXPONERA APPARATEN FÖR REGN ELLER FUKT. Lasersäkerhet Det finns en laser i denna apparat. Endast en servicetekniker bör avlägsna locket eller försöka reparera systemet, p.g.a. risk för ögonskador. SE UPP!: KONTROLLER, JUSTERINGAR ELLER ANDRA PROCEDURER ÄN DE SOM BESKRIVS I HANDBOKEN KAN LEDA TILL FARLIG EXPONERING TILL STRÅLNING. SE UPP!: SYNLIG LASERSTRÅLNING NÄR APPARATEN ÄR ÖPPEN OCH INTERLÅSET SATT UR FUNKTION. UNDVIK EXPONERING TILL STRÅLEN. PLACERING: TRYCKT PÅ BAKSIDAN SE UPP! RISK FÖR ELSTÖT, ÖPPNA INTE SE UPP!: MINSKA RISKEN FÖR ELSTÖT GENOM ATT INTE AVLÄGSNA APPARATENS HÖLJE (ELLERBAKSIDA). DET FINNS INGA DELAR INUTI SOM KAN REPARERAS AV ANVÄNDAREN. FÖR SERVICE HÄNVISAR VI TILL KVALIFICERAD SERVICEPERSONAL. Blixten med pilsymbolen i en triangel är avsedd att varna användaren för oisolerad farlig spänning inom produkten som kan vara stark nog att ge personer en elstöt. Utropstecknet i en triangel är avsedd för att uppmärksamma användaren på att det finns viktiga drift- och underhållsinstruktioner (service) i handboken som medföljer apparaten. CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT KLASS 1 LASER APPARAT CLASSE 1 PRODUIT LASER Viktigt Använd endast skivor märkta med DVD eller skivor med denna DVD-spelare. Använd endast kassetter med VHS-märke med denna VCR. Strömdosa Huvudströmmen kopplas in när huvudkontakten ansluts till ett V, 50Hz AC-uttag. För att använda apparaten, tryck på STANDBY-ON för att slå på apparaten. VARNING: STRÖMFÖRANDE DELAR INUTI. AVLÄGSNA INGA SKRUVAR. Daggvarning Kondens kan förekomma i apparaten när den flyttas från en varm plats till en kall, efter ett kallt rum värmts upp eller i förhållanden med hög luftfuktighet. Använd inte apparaten i minst 2 timmar till insidan är torr. Varning 1) Försök inte att öppna höljet. Det finns inga delar inuti som användare kan utföra service på. All service hänvisas till kvalificerad servicepersonal. 2) Skåror och öppningar på TV-kabinett och på sidor och undersida är avsedda för ventilation. För att försäkra pålitlig drift och skydda apparaten från överhettning får dessa öppningar inte övertäckas. Installera inte i instängda utrymmen som bokhyllor om det inte finns tillräcklig ventilation. 3) Håll på avstånd från element eller andra värmekällor. 4) Undvik användning i närhet av kraftiga magnetiska fält. 5) Tryck inte in några föremål i kabinettets öppningar eller skåror eftersom dessa föremål kan komma i kontakt med strömförande delar eller kortsluta delar, vilket kan leda till brand eller elstöt. 6) Spill aldrig vätska på apparaten. Om du spiller vätska som kommer in i systemet, ska du ta kontakt med en kvalificerad servicetekniker. 7) Ställ inte apparaten lodrätt. Använd endast apparaten i vågrätt (platt) ställning. 8) Innan du försöker använda apparaten, kontrollera att timerinspelningsläget är inställt på AV. 9) Denna produkt är i Standby-läge när den stängs av medan nätsladden är ansluten. 10)Ställ inga brännbara föremål på apparaten (ljus, o.s.v.). 11)Avlägsna skivor och koppla ur nätströmmen vid vägguttaget innan du flyttar apparaten. Placering Ställ inte apparaten direkt ovanpå eller under din TV-apparat. Det borde finnas minst 20 cm mellan apparaten och TV:n och luft måste kunna cirkulera genom apparatens öppningar. Anmärkning om återvinning Produktens förpackningsmaterial är återvinningsbara och kan återanvändas. Kassera alla material i enlighet med lokala återvinningsföreskrifter. Följ lokala regler och bestämmelser när apparaten kasseras. Batterier ska aldrig slängas eller brännas. De ska kasseras i enlighet med lokala föreskrifter gällande kemikaliskt avfall. 2 SW

3 H9977ED(SW).fm Page 3 Wednesday, March 30, :16 PM Spelbara skivformat Följande skivformat kan spelas på denna apparat. DVD-Video med regionskod 2 eller ALL (*1, 2, 3, 5, 7) DVD+R/RW (*1, 4, 5, 6, 7) DVD-R/RW (*1, 5, 6, 7, 8, 9) Ljud-CD (*5, 7) CD-R/RW inklusive MP3-filer (*5, 6, 7, 8, 9) *5: Repade eller skadade skivor kanske inte spelas upp. *6: Vissa skivor kanske inte spelas på grund av inkompatibla inspelningsförhållanden, inspelningsapparatens egenskaper eller skivornas särskilda egenskaper. *7: Du kan spela skivor som har märkningen ovan. Om du använder skivor som inte är av standardtyp, kanske denna apparat inte spelar dem. Även om de spelas, kan ljudet eller bildkvaliteten påverkas negativt. *8: Om skivans inspelningsutrymme är litet (skivstorlek mindre än 55 mm i diameter), kan den inte spelas upp. *9: Limma inte papper eller klistermärken på skivan. De kan skada skivan och förhindra att apparaten läser skivan. Icke-spelbara skivformat Spela ALDRIG följande skivtyper. Annars kan ett systemfel uppstå! DVD-RAM CD-I Photo CD DVD med andra regionskoder än 2 eller ALL DVD-ROM för PC CD-ROM för PC Ljudet KANSKE INTE hörs på följande skivtyp. Super Audio CD DVD-Audio Notera : Endast ljudet som spelats in på det vanliga CDlagret kan återges. Ljud som spelats in på lagret Super Audio CD med hög densitet kan inte återges. Alla andra skivor utan kompatibilitetsindikation. Viktig upphovsrättsinformation Video CD (*1, 5, 7) DTS-CD (*5, 7) är ett varumärke som tillhör DVD Format/ Logo Licensing Corporation. Notera: *1: Apparaten använder färgsystemet PAL. Du kan även spela skivor som spelats in med färgsystemet NTSC via en TVapparat som använder systemet PAL. *2: Regionskoderna 2 eller ALL är markerade på DVDskivor enligt följande. *3: Vissa DVD-Video-skivor fungerar inte enligt beskrivningen i denna handbok p.g.a. skivproducenternas avsikter. *4: Endast skivor som spelats in i videoformat och finaliserats kan spelas. Skivor som inte finaliserats kan inte spelas upp. Beroende på skivans inspelningsstatus kanske skivan inte spelas upp alls, eller normalt (bilden eller ljudet kanske inte är jämnt, o.s.v.). DVD: Icke-auktoriserad kopiering, sändning, publikvisning eller utlåning av skivor är förbjudet. Denna produkt införlivar copyrightskyddsteknik som skyddas av amerikanska patenter och andra intellektuella egendomsrätter. Användning av denna copyrightskyddsteknik måste bemyndigas av Macrovision och är avsedd för personligt bruk eller annat begränsat bruk om övrigt tillstånd inte inhämtats från Macrovision. Omvänd ingenjörskonst och isärtagning är förbjudet. VCR: Icke-auktoriserad inspelning eller användning av sända TVprogram, videokassetter, filmer eller annat upphovsrättsskyddat material kan bryta mot gällande upphovsrättslagstiftning. Vi tar inget ansvar för ickeauktoriserad kopiering, användning eller andra handlingar som kan bryta mot upphovsrättslagstiftning. Symboler som används idenna handbok Symbolerna nedan finns i vissa rubriker och anmärkningar i denna handbok. De har följande betydelse: 2 DVD-V : Beskrivning hänvisar till avspelning av DVD-Video-skivor. CD : Beskrivning hänvisar till avspelning av Ljud-CD. MP3 : Beskrivning hänvisar till avspelning av MP3-skivor. VCD : Beskrivning hänvisar till avspelning av Video CD. 3 SW

4 H9977ED(SW).fm Page 4 Wednesday, March 30, :16 PM Översikt över funktioner Frontpanel STANDBY-ON OPEN/CLOSE VIDEO AUDIO REC TIMER REC VCR DVD DISC IN PLAY REW F.FWD STOP/EJECT PLAY REC/OTR CHANNEL OUTPUT REV/SKIP STOP PLAY SKIP/FWD ystandby-on-indikator Indikatorn är på när apparaten är påslagen. 2. ystandby-on Slå PÅ eller stänga AV apparaten. 3. Kassettlucka 4. OPEN/CLOSE (DVD) Öppna eller stäng skivbrickan. 5. VCR OUTPUT-indikator (Grön) Indikatorn är på när apparaten är i VCR-läge. Kontrollera att indikatorn är på innan du använder VCR. 6. OUTPUT Välja DVD-läge eller VCR-läge. 7. DVD OUTPUT-indikator (Grön) Indikatorn är på när apparaten är i DVD-läge. Kontrollera att indikatorn är på innan du använder DVD-spelaren. 8. DISC IN-indikator Tänds när en skiva förs in. 9. PLAY-indikator Tänds när isatt skiva spelas upp. 10. Skivbricka 11. SKIP G/FWD (DVD) Gå till nästa kapitel eller spår vid avspelning. Tryck och håll ned denna knapp i minst 1,5 sekunder för att söka framåt genom skivan. 12. PLAY B (DVD) Börja spela av en skiva. 13. STOP C (DVD) Stoppa avspelning. 14. REV/SKIP H (DVD) Gå till föregående kapitel eller spår vid avspelning. Tryck och håll ned denna knapp i minst 1,5 sekunder för att söka bakåt genom skivan. 15. CHANNEL (VCR) Ändra TV-kanaler. Justera spårning manuellt under avspelning. 16. Fjärrsensor 17. TIMER REC-indikator Tänds när en timerinspelning eller en OTR-inspelning har ställts in. 18. REC-indikator Tänds under inspelning. Blinkar när en inspelning är i paus. 19. REC/OTR (VCR) Tryck en gång för att påbörja inspelning eller upprepade gånger för att starta OTR-inspelning. 20. PLAY B (VCR) Spela av en kassett. 21. STOP/EJECT (VCR) Stoppa avspelning. Mata ut kassetten i stoppläge. 22. F.FWD g (VCR) Snabbspola kassetten framåt. 23. REW h (VCR) Spola tillbaka kassetten. 24. AUDIO-ingång Anslut en ljudkabel från ljudutgången på en videokamera, en annan VCR eller en ljudkälla. 25. VIDEO-ingång Anslut en videokabel från videoutgången på en videokamera, en annan VCR eller en ljud/bildkälla (laser disc-spelare, video disc-spelare, o.s.v.). 4 SW

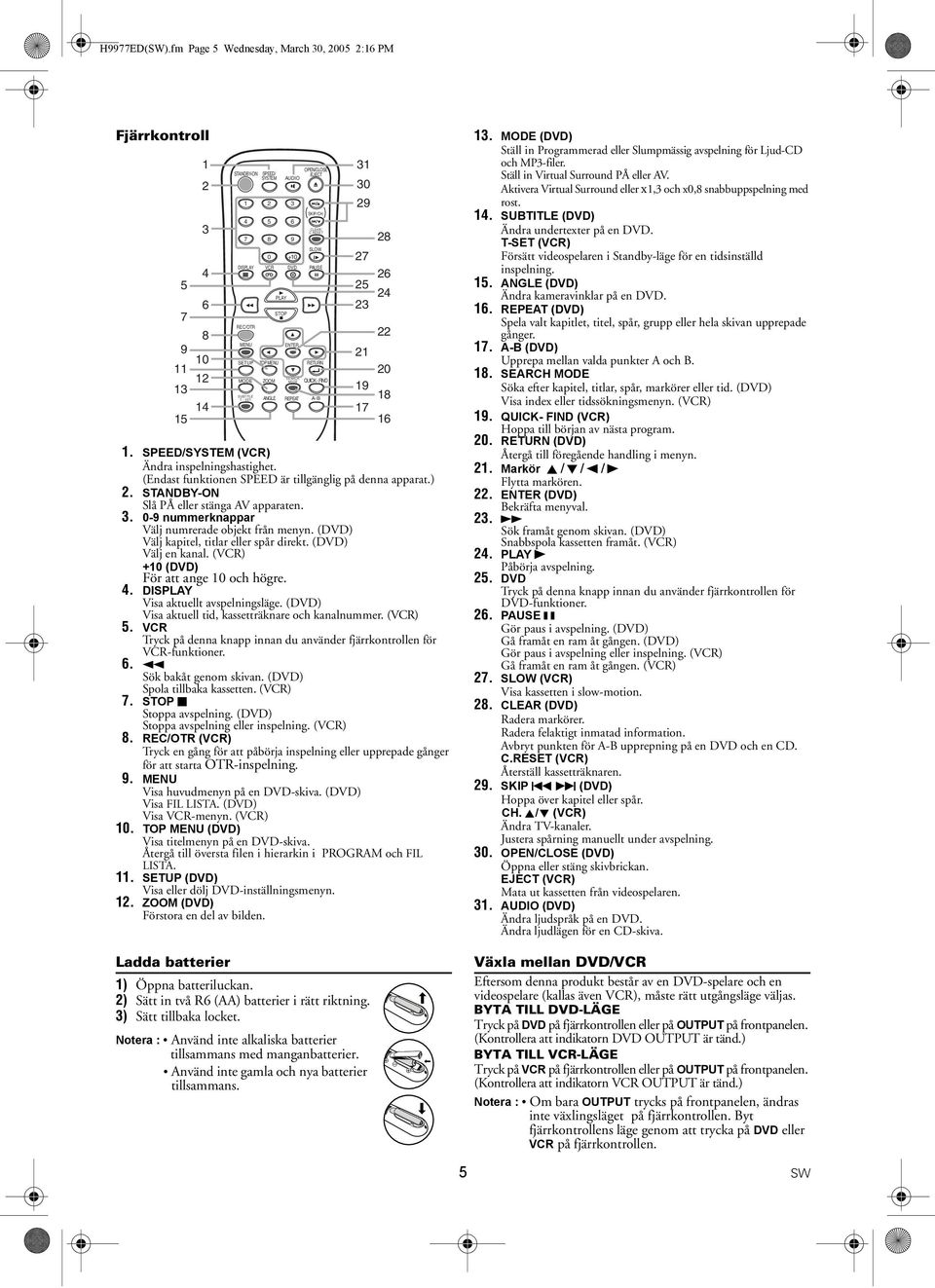

5 H9977ED(SW).fm Page 5 Wednesday, March 30, :16 PM Fjärrkontroll STANDBY-ON DISPLAY MENU SETUP SPEED/ SYSTEM TOP MENU 1. SPEED/SYSTEM (VCR) Ändra inspelningshastighet. (Endast funktionen SPEED är tillgänglig på denna apparat.) 2. STANDBY-ON Slå PÅ eller stänga AV apparaten nummerknappar Välj numrerade objekt från menyn. (DVD) Välj kapitel, titlar eller spår direkt. (DVD) Välj en kanal. (VCR) +10 (DVD) För att ange 10 och högre. 4. DISPLAY Visa aktuellt avspelningsläge. (DVD) Visa aktuell tid, kassetträknare och kanalnummer. (VCR) 5. VCR Tryck på denna knapp innan du använder fjärrkontrollen för VCR-funktioner. 6. h Sök bakåt genom skivan. (DVD) Spola tillbaka kassetten. (VCR) 7. STOP C Stoppa avspelning. (DVD) Stoppa avspelning eller inspelning. (VCR) 8. REC/OTR (VCR) Tryck en gång för att påbörja inspelning eller upprepade gånger för att starta OTR-inspelning. 9. MENU Visa huvudmenyn på en DVD-skiva. (DVD) Visa FIL LISTA. (DVD) Visa VCR-menyn. (VCR) 10. TOP MENU (DVD) Visa titelmenyn på en DVD-skiva. Återgå till översta filen i hierarkin i PROGRAM och FIL LISTA. 11. SETUP (DVD) Visa eller dölj DVD-inställningsmenyn. 12. ZOOM (DVD) Förstora en del av bilden. AUDIO REC/OTR ENTER Ladda batterier 1) Öppna batteriluckan. 2) Sätt in två R6 (AA) batterier i rätt riktning. 3) Sätt tillbaka locket. PAUSE SEARCH MODE ZOOM MODE QUICK - FIND SUBTITLE T - SET ANGLE REPEAT RETURN Notera : Använd inte alkaliska batterier tillsammans med manganbatterier. Använd inte gamla och nya batterier tillsammans. VCR PLAY STOP DVD OPEN/CLOSE /EJECT SKIP/CH. CLEAR/ C.RESET SLOW A-B MODE (DVD) Ställ in Programmerad eller Slumpmässig avspelning för Ljud-CD och MP3-filer. Ställ in Virtual Surround PÅ eller AV. Aktivera Virtual Surround eller x1,3 och x0,8 snabbuppspelning med rost. 14. SUBTITLE (DVD) Ändra undertexter på en DVD. T-SET (VCR) Försätt videospelaren i Standby-läge för en tidsinställd inspelning. 15. ANGLE (DVD) Ändra kameravinklar på en DVD. 16. REPEAT (DVD) Spela valt kapitlet, titel, spår, grupp eller hela skivan upprepade gånger. 17. A-B (DVD) Upprepa mellan valda punkter A och B. 18. SEARCH MODE Söka efter kapitel, titlar, spår, markörer eller tid. (DVD) Visa index eller tidssökningsmenyn. (VCR) 19. QUICK- FIND (VCR) Hoppa till början av nästa program. 20. RETURN (DVD) Återgå till föregående handling i menyn. 21. Markör K / L / s / B Flytta markören. 22. ENTER (DVD) Bekräfta menyval. 23. g Sök framåt genom skivan. (DVD) Snabbspola kassetten framåt. (VCR) 24. PLAY B Påbörja avspelning. 25. DVD Tryck på denna knapp innan du använder fjärrkontrollen för DVD-funktioner. 26. PAUSE k Gör paus i avspelning. (DVD) Gå framåt en ram åt gången. (DVD) Gör paus i avspelning eller inspelning. (VCR) Gå framåt en ram åt gången. (VCR) 27. SLOW (VCR) Visa kassetten i slow-motion. 28. CLEAR (DVD) Radera markörer. Radera felaktigt inmatad information. Avbryt punkten för A-B upprepning på en DVD och en CD. C.RESET (VCR) Återställ kassetträknaren. 29. SKIP H G (DVD) Hoppa över kapitel eller spår. CH. K/ L (VCR) Ändra TV-kanaler. Justera spårning manuellt under avspelning. 30. OPEN/CLOSE (DVD) Öppna eller stäng skivbrickan. EJECT (VCR) Mata ut kassetten från videospelaren. 31. AUDIO (DVD) Ändra ljudspråk på en DVD. Ändra ljudlägen för en CD-skiva. Växla mellan DVD/VCR Eftersom denna produkt består av en DVD-spelare och en videospelare (kallas även VCR), måste rätt utgångsläge väljas. BYTA TILL DVD-LÄGE Tryck på DVD på fjärrkontrollen eller på OUTPUT på frontpanelen. (Kontrollera att indikatorn DVD OUTPUT är tänd.) BYTA TILL VCR-LÄGE Tryck på VCR på fjärrkontrollen eller på OUTPUT på frontpanelen. (Kontrollera att indikatorn VCR OUTPUT är tänd.) Notera : Om bara OUTPUT trycks på frontpanelen, ändras inte växlingsläget på fjärrkontrollen. Byt fjärrkontrollens läge genom att trycka på DVD eller VCR på fjärrkontrollen. 5 SW

6 DIGITAL AUDIO OUT COAXIAL DVD ANALOG AUDIO OUT L R S-VIDEO OUT VCR DVD/VCR AV2 (DECODER) AV1 (TV) AERIAL RF OUT H9977ED(SW).fm Page 6 Wednesday, March 30, :16 PM Vy bakifrån DIGITAL AUDIO OUT COAXIAL DVD ANALOG AUDIO OUT L R VCR DVD/VCR AV2 (DECODER) AV1 (TV) 1. Nätsladd Anslut till ett vanligt vägguttag. 2. DIGITAL AUDIO OUT (COAXIAL)-utgång (endast DVD) Anslut till en förstärkare med digitala ingångar som en Dolby Digital-dekoder, DTS-dekoder, o.s.v. Använd en normala kommersiella koaxialkabel. 3. ANALOG AUDIO OUT-utgång (endast DVD) Anslut till ljudingångarna på din TV eller ditt stereosystem. Använd normala kommersiella ljudkablar. Installera din DVD/VCR S-VIDEO OUT Innan du ansluter Kontrollera att apparaten och utrustning som ska anslutas är avstängda innan du ansluter. Se instruktionsboken för din TV, ditt stereosystem och annan utrustning som ska anslutas. Var noga att hålla apparatens anslutningskablar åtskilda från TV-antennkabeln när du installerar apparaten eftersom antennkabeln kan orsaka elektriska störningar när du ser på TV-program. DTS-ljud kan inte produceras med en analog anslutning. Information om hur du gör anslutningar på bästa sättet finns i instruktionsböckerna till din TV, DVD/VCR, Stereo eller andra apparater. Gör en av följande anslutningar, beroende på din nuvarande utrustnings kapacitet. Följande riktlinjer är alternativ som ger bästa bild- och ljudkvalitet på din DVD/VCR. Bild 1) Använd SCART-utgång (DVD/VCR(AV1 TV)) för bästa bildkvalitet (för DVD- och VCR-funktioner). 2) Använd S-Video-utgång för bättre bildkvalitet (endast DVD-funktioner). Notera : När din TV använder RGB-insignal, ger anslutningen Euro AV (scart) bästa bild- och ljudkvalitet. Om din TV inte använder RGBingångssignaler fungerar anslutningen S-VIDEO OUT och ANALOG AUDIO OUT bättre (endast för DVD-funktioner). Ljud 1) Använd SCART-utgång (DVD/VCR(AV1 TV)) för bästa ljudkvalitet (för DVD- och VCR-funktioner). 2) Digitala ljudanslutningar ger det bästa ljudet. Anslut apparatens DIGITAL AUDIO OUT (COAXIAL) till din förstärkare eller mottagare (endast för DVD-funktioner). 3) Om det inte går att göra digitala anslutningar ska apparatens ANALOG AUDIO OUT (Vänster och Höger) anslutas till förstärkare, mottagare, stereo eller TV (endast för DVD-funktioner). AERIAL RF OUT 4. S-VIDEO OUT-utgång (endast DVD) Anslut till S-VIDEO-ingången på din TV. Använd en normala kommersiella S-VIDEO-kabel. 5. AV1 (TV)-utgång Anslut till scart-ingången på din TV. Använd medföljande scart-kabel. 6. AV2 (DECODER)-utgång (endast VCR) Anslut scart-kabeln från en annan VCR, videokamera eller ljud/videokälla. 7. AERIAL-ingång Anslut till en antenn eller kabel. 8. RF OUT-utgång Anslut till antenningången på din TV, kabelbox eller direktsändningssystem. Använd medföljande RF-kabel. SE UPP!: Rör inte de inre stiften på kontakterna på den bakre panelen. Elektrostatiska stötar kan orsaka permanenta skador på apparaten. VARNING! Gör inga anslutningar när strömmen är inkopplad. Anslut apparaten direkt till din TV istället för genom en VCR, för att förhindra störningar, eftersom DVD-Videoskivor är skrivskyddade. Anslut inte apparatens ANALOG AUDIO OUT-utgång till PHONO IN-ingången på förstärkaren eller mottagaren. Om du använder en scart-kabel behöver du inte använda några andra analoga ljudkablar. Ansluta till en TV 1) Koppla ur TV:ns nätsladd från vägguttaget. 2) Koppla ur antennen eller kabeln från din TV. 3) Anslut kabeln eller antennen till AERIAL-ingången på denna apparat. 4) Anslut apparatens RF OUT-utgång till antenningången på din TV. Använd medföljande RF-kabel. 5) Anslut apparatens AV1 (TV)-utgång till scart-ingången på din TV. Använd medföljande scart-kabel. 6) Koppla in strömmen för TV:n och apparaten. Notera : TV:n måste vara ansluten till apparaten via AV1 (TV). En anslutning till AV2 (DECODER) fungerar inte på rätt sätt. RF-kabeln kan inte användas för att skicka en avspelningsbild från DVD och VCR. RF-kabeln används endast för att skicka antennsignalen till TV:n. scart-kabel (medföljer) RF-kabel (medföljer) UHF VHF VHF/UHF MIXER till 21-stifts scart-ingång (TV) till antenningång 6 SW

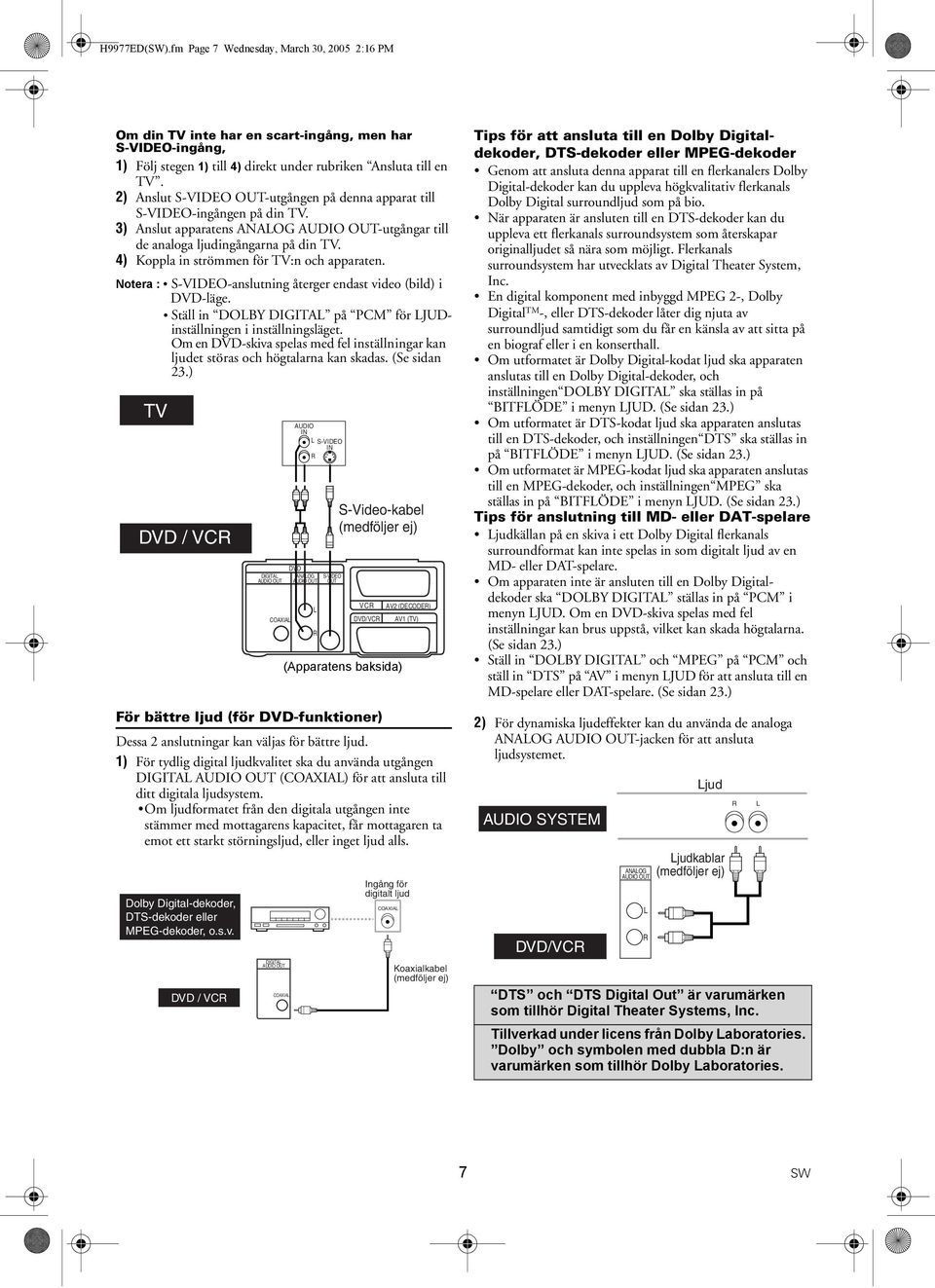

7 H9977ED(SW).fm Page 7 Wednesday, March 30, :16 PM Om din TV inte har en scart-ingång, men har S-VIDEO-ingång, 1) Följ stegen 1) till 4) direkt under rubriken Ansluta till en TV. 2) Anslut S-VIDEO OUT-utgången på denna apparat till S-VIDEO-ingången på din TV. 3) Anslut apparatens ANALOG AUDIO OUT-utgångar till de analoga ljudingångarna på din TV. 4) Koppla in strömmen för TV:n och apparaten. Notera : S-VIDEO-anslutning återger endast video (bild) i DVD-läge. Ställ in DOLBY DIGITAL på PCM för LJUDinställningen i inställningsläget. Om en DVD-skiva spelas med fel inställningar kan ljudet störas och högtalarna kan skadas. (Se sidan 23.) TV DVD / VCR DIGITAL AUDIO OUT COAXIAL AUDIO IN L S-VIDEO IN R DVD ANALOG AUDIO OUT VCR AV2 (DECODER) DVD/VCR AV1 (TV) För bättre ljud (för DVD-funktioner) Dessa 2 anslutningar kan väljas för bättre ljud. 1) För tydlig digital ljudkvalitet ska du använda utgången DIGITAL AUDIO OUT (COAXIAL) för att ansluta till ditt digitala ljudsystem. Om ljudformatet från den digitala utgången inte stämmer med mottagarens kapacitet, får mottagaren ta emot ett starkt störningsljud, eller inget ljud alls. Dolby Digital-dekoder, DTS-dekoder eller MPEG-dekoder, o.s.v. DVD / VCR DIGITAL AUDIO OUT COAXIAL L R S-VIDEO OUT S-Video-kabel (medföljer ej) (Apparatens baksida) Ingång för digitalt ljud COAXIAL Koaxialkabel (medföljer ej) Tips för att ansluta till en Dolby Digitaldekoder, DTS-dekoder eller MPEG-dekoder Genom att ansluta denna apparat till en flerkanalers Dolby Digital-dekoder kan du uppleva högkvalitativ flerkanals Dolby Digital surroundljud som på bio. När apparaten är ansluten till en DTS-dekoder kan du uppleva ett flerkanals surroundsystem som återskapar originalljudet så nära som möjligt. Flerkanals surroundsystem har utvecklats av Digital Theater System, Inc. En digital komponent med inbyggd MPEG 2-, Dolby Digital TM -, eller DTS-dekoder låter dig njuta av surroundljud samtidigt som du får en känsla av att sitta på en biograf eller i en konserthall. Om utformatet är Dolby Digital-kodat ljud ska apparaten anslutas till en Dolby Digital-dekoder, och inställningen DOLBY DIGITAL ska ställas in på BITFLÖDE i menyn LJUD. (Se sidan 23.) Om utformatet är DTS-kodat ljud ska apparaten anslutas till en DTS-dekoder, och inställningen DTS ska ställas in på BITFLÖDE i menyn LJUD. (Se sidan 23.) Om utformatet är MPEG-kodat ljud ska apparaten anslutas till en MPEG-dekoder, och inställningen MPEG ska ställas in på BITFLÖDE i menyn LJUD. (Se sidan 23.) Tips för anslutning till MD- eller DAT-spelare Ljudkällan på en skiva i ett Dolby Digital flerkanals surroundformat kan inte spelas in som digitalt ljud av en MD- eller DAT-spelare. Om apparaten inte är ansluten till en Dolby Digitaldekoder ska DOLBY DIGITAL ställas in på PCM i menyn LJUD. Om en DVD-skiva spelas med fel inställningar kan brus uppstå, vilket kan skada högtalarna. (Se sidan 23.) Ställ in DOLBY DIGITAL och MPEG på PCM och ställ in DTS på AV i menyn LJUD för att ansluta till en MD-spelare eller DAT-spelare. (Se sidan 23.) 2) För dynamiska ljudeffekter kan du använda de analoga ANALOG AUDIO OUT-jacken för att ansluta ljudsystemet. AUDIO SYSTEM DVD/VCR ANALOG AUDIO OUT L R Ljud Ljudkablar (medföljer ej) DTS och DTS Digital Out är varumärken som tillhör Digital Theater Systems, Inc. Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories. R L 7 SW

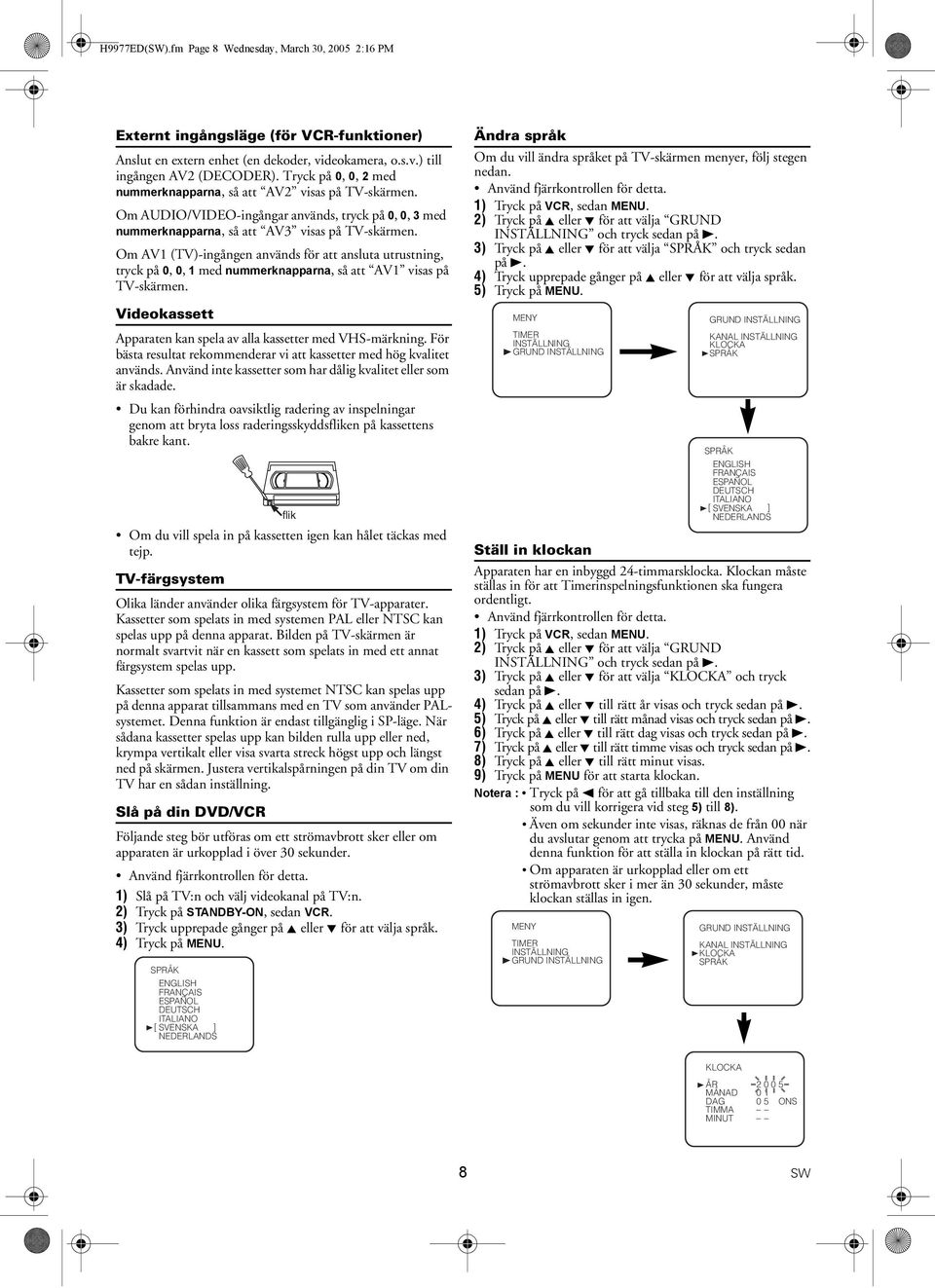

8 H9977ED(SW).fm Page 8 Wednesday, March 30, :16 PM Externt ingångsläge (för VCR-funktioner) Anslut en extern enhet (en dekoder, videokamera, o.s.v.) till ingången AV2 (DECODER). Tryck på 0, 0, 2 med nummerknapparna, så att AV2 visas på TV-skärmen. Om AUDIO/VIDEO-ingångar används, tryck på 0, 0, 3 med nummerknapparna, så att AV3 visas på TV-skärmen. Om AV1 (TV)-ingången används för att ansluta utrustning, tryck på 0, 0, 1 med nummerknapparna, så att AV1 visas på TV-skärmen. Videokassett Apparaten kan spela av alla kassetter med VHS-märkning. För bästa resultat rekommenderar vi att kassetter med hög kvalitet används. Använd inte kassetter som har dålig kvalitet eller som är skadade. Du kan förhindra oavsiktlig radering av inspelningar genom att bryta loss raderingsskyddsfliken på kassettens bakre kant. Om du vill spela in på kassetten igen kan hålet täckas med tejp. TV-färgsystem Olika länder använder olika färgsystem för TV-apparater. Kassetter som spelats in med systemen PAL eller NTSC kan spelas upp på denna apparat. Bilden på TV-skärmen är normalt svartvit när en kassett som spelats in med ett annat färgsystem spelas upp. Kassetter som spelats in med systemet NTSC kan spelas upp på denna apparat tillsammans med en TV som använder PALsystemet. Denna funktion är endast tillgänglig i SP-läge. När sådana kassetter spelas upp kan bilden rulla upp eller ned, krympa vertikalt eller visa svarta streck högst upp och längst ned på skärmen. Justera vertikalspårningen på din TV om din TV har en sådan inställning. Slå på din DVD/VCR Följande steg bör utföras om ett strömavbrott sker eller om apparaten är urkopplad i över 30 sekunder. Använd fjärrkontrollen för detta. 1) Slå på TV:n och välj videokanal på TV:n. 2) Tryck på STANDBY-ON, sedan VCR. 3) Tryck upprepade gånger på K eller L för att välja språk. 4) Tryck på MENU. SPRÅK ENGLISH FRANÇAIS ESPAÑOL DEUTSCH ITALIANO [ SVENSKA ] NEDERLANDS flik Ändra språk Om du vill ändra språket på TV-skärmen menyer, följ stegen nedan. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja SPRÅK och tryck sedan på B. 4) Tryck upprepade gånger på K eller L för att välja språk. 5) Tryck på MENU. MENY TIMER INSTÄLLNING KANAL INSTÄLLNING KLOCKA SPRÅK SPRÅK ENGLISH FRANÇAIS ESPAÑOL DEUTSCH ITALIANO [ SVENSKA ] NEDERLANDS Ställ in klockan Apparaten har en inbyggd 24-timmarsklocka. Klockan måste ställas in för att Timerinspelningsfunktionen ska fungera ordentligt. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja KLOCKA och tryck sedan på B. 4) Tryck på K eller L till rätt år visas och tryck sedan på B. 5) Tryck på K eller L till rätt månad visas och tryck sedan på B. 6) Tryck på K eller L till rätt dag visas och tryck sedan på B. 7) Tryck på K eller L till rätt timme visas och tryck sedan på B. 8) Tryck på K eller L till rätt minut visas. 9) Tryck på MENU för att starta klockan. Notera : Tryck på s för att gå tillbaka till den inställning som du vill korrigera vid steg 5) till 8). Även om sekunder inte visas, räknas de från 00 när du avslutar genom att trycka på MENU. Använd denna funktion för att ställa in klockan på rätt tid. Om apparaten är urkopplad eller om ett strömavbrott sker i mer än 30 sekunder, måste klockan ställas in igen. MENY TIMER INSTÄLLNING KANAL INSTÄLLNING KLOCKA SPRÅK KLOCKA ÅR MÅNAD 0 1 DAG 0 5 ONS TIMMA MINUT 8 SW

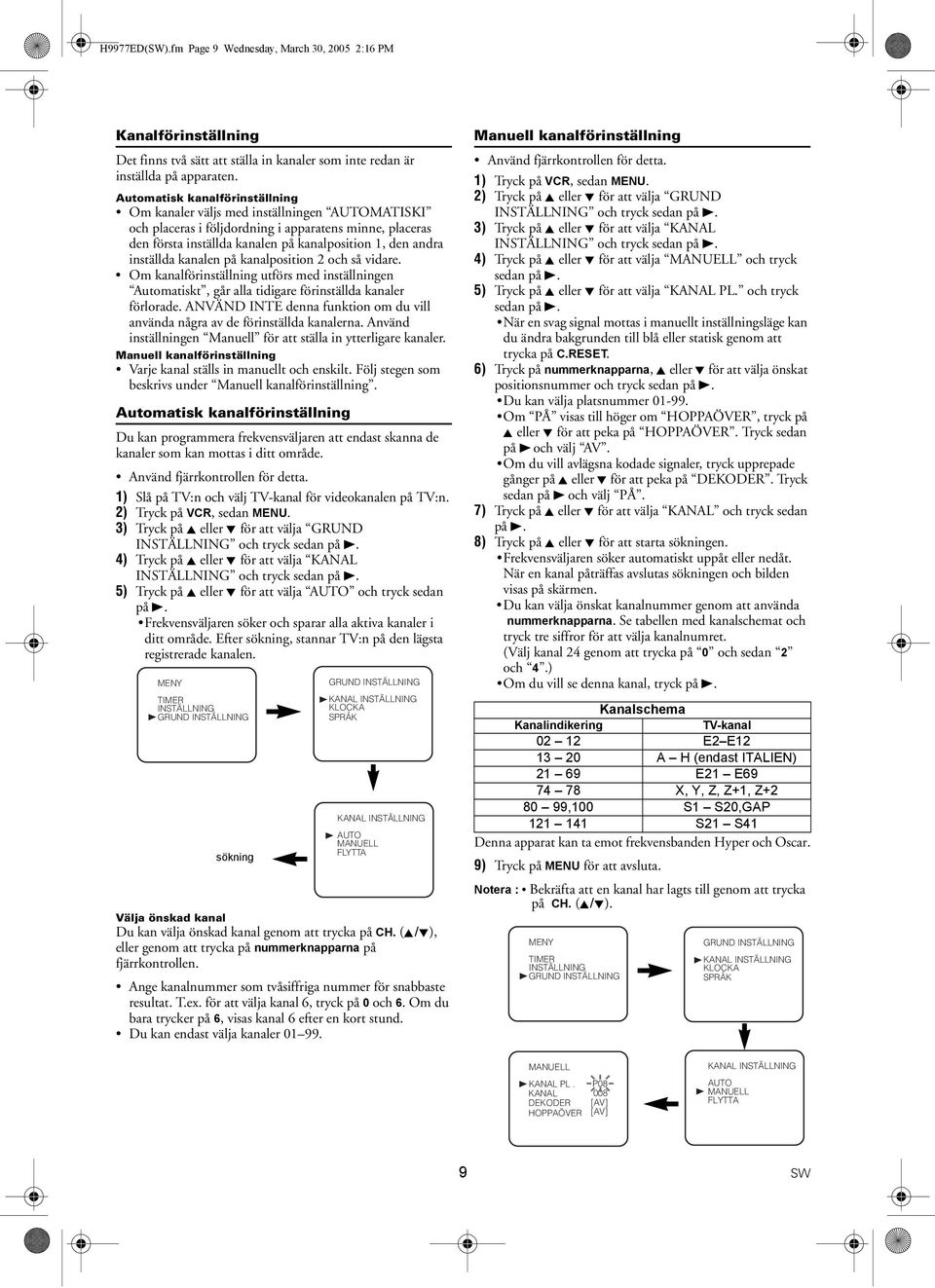

9 H9977ED(SW).fm Page 9 Wednesday, March 30, :16 PM Kanalförinställning Det finns två sätt att ställa in kanaler som inte redan är inställda på apparaten. Automatisk kanalförinställning Om kanaler väljs med inställningen AUTOMATISKI och placeras i följdordning i apparatens minne, placeras den första inställda kanalen på kanalposition 1, den andra inställda kanalen på kanalposition 2 och så vidare. Om kanalförinställning utförs med inställningen Automatiskt, går alla tidigare förinställda kanaler förlorade. ANVÄND INTE denna funktion om du vill använda några av de förinställda kanalerna. Använd inställningen Manuell för att ställa in ytterligare kanaler. Manuell kanalförinställning Varje kanal ställs in manuellt och enskilt. Följ stegen som beskrivs under Manuell kanalförinställning. Automatisk kanalförinställning Du kan programmera frekvensväljaren att endast skanna de kanaler som kan mottas i ditt område. Använd fjärrkontrollen för detta. 1) Slå på TV:n och välj TV-kanal för videokanalen på TV:n. 2) Tryck på VCR, sedan MENU. 3) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 4) Tryck på K eller L för att välja KANAL INSTÄLLNING och tryck sedan på B. 5) Tryck på K eller L för att välja AUTO och tryck sedan på B. Frekvensväljaren söker och sparar alla aktiva kanaler i ditt område. Efter sökning, stannar TV:n på den lägsta registrerade kanalen. MENY TIMER INSTÄLLNING sökning KANAL INSTÄLLNING KLOCKA SPRÅK KANAL INSTÄLLNING AUTO MANUELL FLYTTA Välja önskad kanal Du kan välja önskad kanal genom att trycka på CH. (K/L), eller genom att trycka på nummerknapparna på fjärrkontrollen. Ange kanalnummer som tvåsiffriga nummer för snabbaste resultat. T.ex. för att välja kanal 6, tryck på 0 och 6. Om du bara trycker på 6, visas kanal 6 efter en kort stund. Du kan endast välja kanaler Manuell kanalförinställning Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja KANAL INSTÄLLNING och tryck sedan på B. 4) Tryck på K eller L för att välja MANUELL och tryck sedan på B. 5) Tryck på K eller L för att välja KANAL PL. och tryck sedan på B. När en svag signal mottas i manuellt inställningsläge kan du ändra bakgrunden till blå eller statisk genom att trycka på C.RESET. 6) Tryck på nummerknapparna, K eller L för att välja önskat positionsnummer och tryck sedan på B. Du kan välja platsnummer Om PÅ visas till höger om HOPPAÖVER, tryck på K eller L för att peka på HOPPAÖVER. Tryck sedan på B och välj AV. Om du vill avlägsna kodade signaler, tryck upprepade gånger på K eller L för att peka på DEKODER. Tryck sedan på B och välj PÅ. 7) Tryck på K eller L för att välja KANAL och tryck sedan på B. 8) Tryck på K eller L för att starta sökningen. Frekvensväljaren söker automatiskt uppåt eller nedåt. När en kanal påträffas avslutas sökningen och bilden visas på skärmen. Du kan välja önskat kanalnummer genom att använda nummerknapparna. Se tabellen med kanalschemat och tryck tre siffror för att välja kanalnumret. (Välj kanal 24 genom att trycka på 0 och sedan 2 och 4.) Om du vill se denna kanal, tryck på B. Kanalschema Kanalindikering TV-kanal E2 E A H (endast ITALIEN) E21 E X, Y, Z, Z+1, Z ,100 S1 S20,GAP S21 S41 Denna apparat kan ta emot frekvensbanden Hyper och Oscar. 9) Tryck på MENU för att avsluta. Notera : Bekräfta att en kanal har lagts till genom att trycka på CH. (K/L). MENY TIMER INSTÄLLNING KANAL INSTÄLLNING KLOCKA SPRÅK MANUELL KANAL PL. KANAL DEKODER HOPPAÖVER P [AV] [AV] KANAL INSTÄLLNING AUTO MANUELL FLYTTA 9 SW

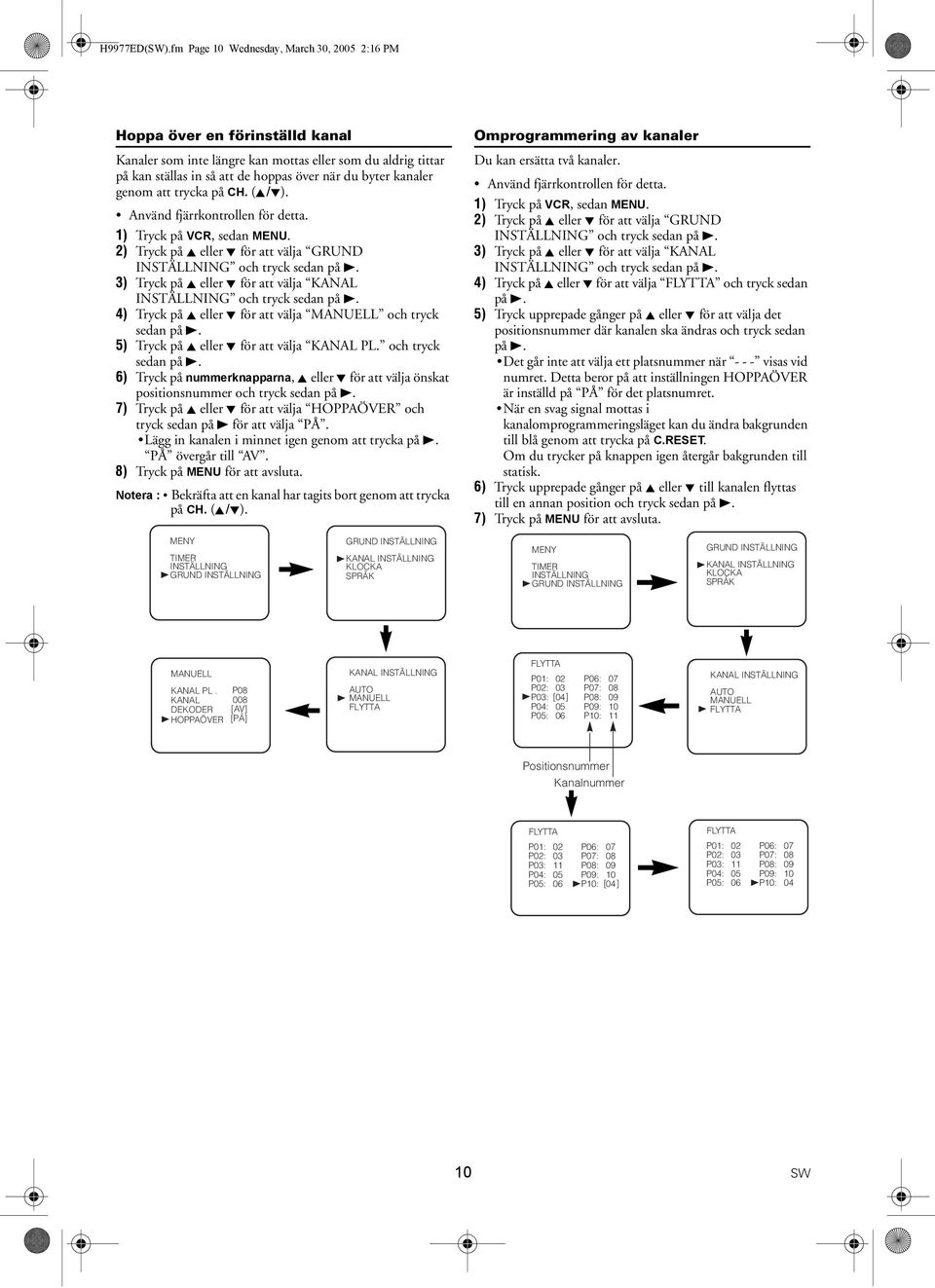

10 H9977ED(SW).fm Page 10 Wednesday, March 30, :16 PM Hoppa över en förinställd kanal Kanaler som inte längre kan mottas eller som du aldrig tittar på kan ställas in så att de hoppas över när du byter kanaler genom att trycka på CH. (K/L). Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja KANAL INSTÄLLNING och tryck sedan på B. 4) Tryck på K eller L för att välja MANUELL och tryck sedan på B. 5) Tryck på K eller L för att välja KANAL PL. och tryck sedan på B. 6) Tryck på nummerknapparna, K eller L för att välja önskat positionsnummer och tryck sedan på B. 7) Tryck på K eller L för att välja HOPPAÖVER och tryck sedan på B för att välja PÅ. Lägg in kanalen i minnet igen genom att trycka på B. PÅ övergår till AV. 8) Tryck på MENU för att avsluta. Notera : Bekräfta att en kanal har tagits bort genom att trycka på CH. (K/L). Omprogrammering av kanaler Du kan ersätta två kanaler. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja GRUND INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja KANAL INSTÄLLNING och tryck sedan på B. 4) Tryck på K eller L för att välja FLYTTA och tryck sedan på B. 5) Tryck upprepade gånger på K eller L för att välja det positionsnummer där kanalen ska ändras och tryck sedan på B. Det går inte att välja ett platsnummer när visas vid numret. Detta beror på att inställningen HOPPAÖVER är inställd på PÅ för det platsnumret. När en svag signal mottas i kanalomprogrammeringsläget kan du ändra bakgrunden till blå genom att trycka på C.RESET. Om du trycker på knappen igen återgår bakgrunden till statisk. 6) Tryck upprepade gånger på K eller L till kanalen flyttas till en annan position och tryck sedan på B. 7) Tryck på MENU för att avsluta. MENY TIMER INSTÄLLNING KANAL INSTÄLLNING KLOCKA SPRÅK MENY TIMER INSTÄLLNING KANAL INSTÄLLNING KLOCKA SPRÅK MANUELL KANAL PL. KANAL DEKODER HOPPAÖVER P [AV] [PÅ] KANAL INSTÄLLNING AUTO MANUELL FLYTTA FLYTTA P01: 02 P02: 03 P03: [ 04] P04: 05 P05: 06 P06: P07: P08: P09: P10: KANAL INSTÄLLNING AUTO MANUELL FLYTTA Positionsnummer Kanalnummer FLYTTA P01: P02: P03: P04: P05: P06: P07: P08: P09: P10: [ 04] FLYTTA P01: P02: P03: P04: P05: P06: P07: P08: P09: P10: SW

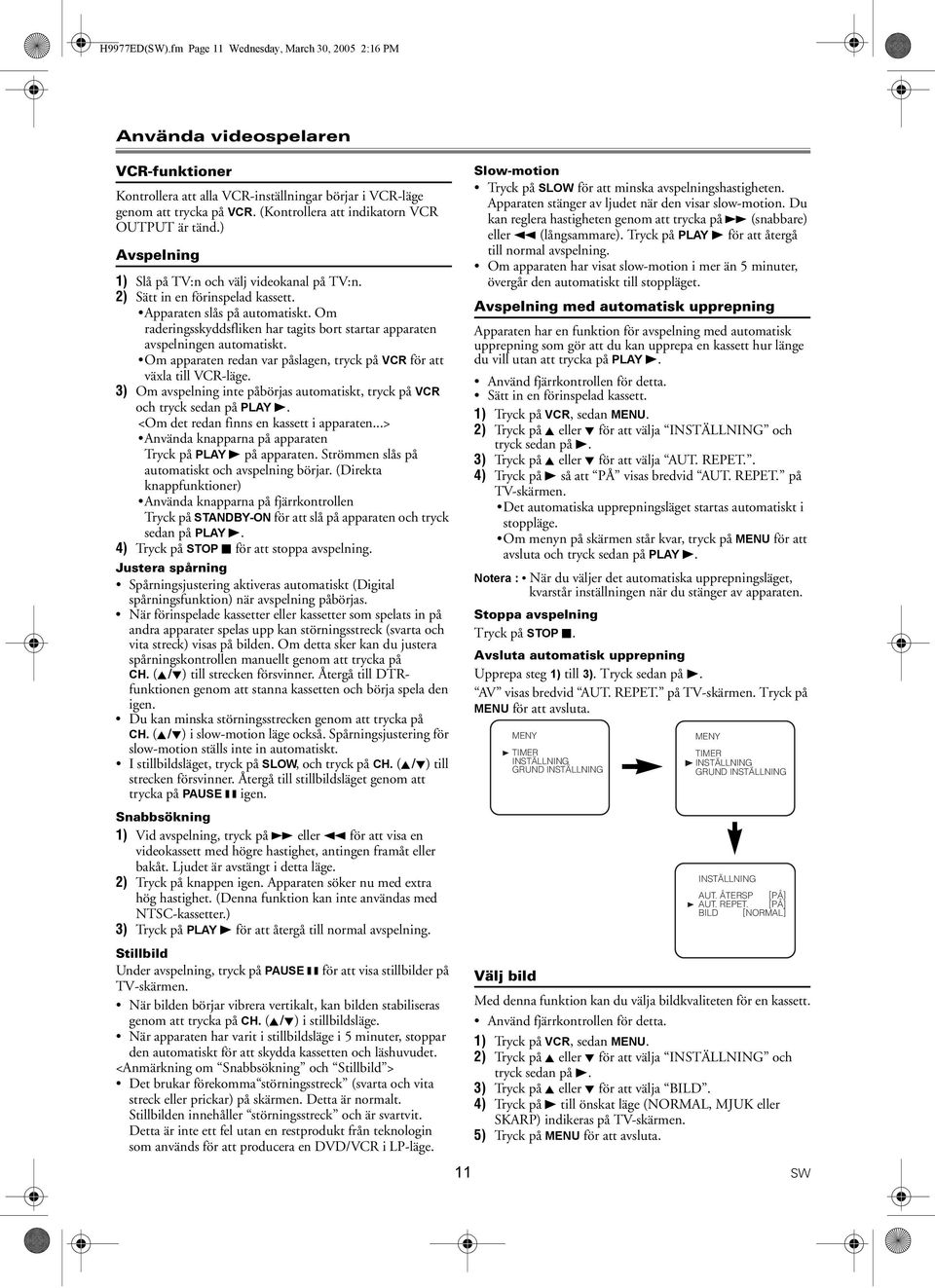

11 H9977ED(SW).fm Page 11 Wednesday, March 30, :16 PM Använda videospelaren VCR-funktioner Kontrollera att alla VCR-inställningar börjar i VCR-läge genom att trycka på VCR. (Kontrollera att indikatorn VCR OUTPUT är tänd.) Avspelning 1) Slå på TV:n och välj videokanal på TV:n. 2) Sätt in en förinspelad kassett. Apparaten slås på automatiskt. Om raderingsskyddsfliken har tagits bort startar apparaten avspelningen automatiskt. Om apparaten redan var påslagen, tryck på VCR för att växla till VCR-läge. 3) Om avspelning inte påbörjas automatiskt, tryck på VCR och tryck sedan på PLAY B. <Om det redan finns en kassett i apparaten...> Använda knapparna på apparaten Tryck på PLAY B på apparaten. Strömmen slås på automatiskt och avspelning börjar. (Direkta knappfunktioner) Använda knapparna på fjärrkontrollen Tryck på STANDBY-ON för att slå på apparaten och tryck sedan på PLAY B. 4) Tryck på STOP C för att stoppa avspelning. Justera spårning Spårningsjustering aktiveras automatiskt (Digital spårningsfunktion) när avspelning påbörjas. När förinspelade kassetter eller kassetter som spelats in på andra apparater spelas upp kan störningsstreck (svarta och vita streck) visas på bilden. Om detta sker kan du justera spårningskontrollen manuellt genom att trycka på CH. (K/L) till strecken försvinner. Återgå till DTRfunktionen genom att stanna kassetten och börja spela den igen. Du kan minska störningsstrecken genom att trycka på CH. (K/L) i slow-motion läge också. Spårningsjustering för slow-motion ställs inte in automatiskt. I stillbildsläget, tryck på SLOW, och tryck på CH. (K/L) till strecken försvinner. Återgå till stillbildsläget genom att trycka på PAUSE k igen. Snabbsökning 1) Vid avspelning, tryck på g eller h för att visa en videokassett med högre hastighet, antingen framåt eller bakåt. Ljudet är avstängt i detta läge. 2) Tryck på knappen igen. Apparaten söker nu med extra hög hastighet. (Denna funktion kan inte användas med NTSC-kassetter.) 3) Tryck på PLAY B för att återgå till normal avspelning. Stillbild Under avspelning, tryck på PAUSE k för att visa stillbilder på TV-skärmen. När bilden börjar vibrera vertikalt, kan bilden stabiliseras genom att trycka på CH. (K/L) i stillbildsläge. När apparaten har varit i stillbildsläge i 5 minuter, stoppar den automatiskt för att skydda kassetten och läshuvudet. <Anmärkning om Snabbsökning och Stillbild > Det brukar förekomma störningsstreck (svarta och vita streck eller prickar) på skärmen. Detta är normalt. Stillbilden innehåller störningsstreck och är svartvit. Detta är inte ett fel utan en restprodukt från teknologin som används för att producera en DVD/VCR i LP-läge. Slow-motion Tryck på SLOW för att minska avspelningshastigheten. Apparaten stänger av ljudet när den visar slow-motion. Du kan reglera hastigheten genom att trycka på g (snabbare) eller h (långsammare). Tryck på PLAY B för att återgå till normal avspelning. Om apparaten har visat slow-motion i mer än 5 minuter, övergår den automatiskt till stoppläget. Avspelning med automatisk upprepning Apparaten har en funktion för avspelning med automatisk upprepning som gör att du kan upprepa en kassett hur länge du vill utan att trycka på PLAY B. Använd fjärrkontrollen för detta. Sätt in en förinspelad kassett. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja AUT. REPET.. 4) Tryck på B så att PÅ visas bredvid AUT. REPET. på TV-skärmen. Det automatiska upprepningsläget startas automatiskt i stoppläge. Om menyn på skärmen står kvar, tryck på MENU för att avsluta och tryck sedan på PLAY B. Notera : När du väljer det automatiska upprepningsläget, kvarstår inställningen när du stänger av apparaten. Stoppa avspelning Tryck på STOP C. Avsluta automatisk upprepning Upprepa steg 1) till 3). Tryck sedan på B. AV visas bredvid AUT. REPET. på TV-skärmen. Tryck på MENU för att avsluta. MENY TIMER INSTÄLLNING MENY TIMER INSTÄLLNING INSTÄLLNING AUT. ÅTERSP [PÅ] AUT. REPET. [PÅ] BILD [NORMAL] Välj bild Med denna funktion kan du välja bildkvaliteten för en kassett. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att välja BILD. 4) Tryck på B till önskat läge (NORMAL, MJUK eller SKARP) indikeras på TV-skärmen. 5) Tryck på MENU för att avsluta. 11 SW

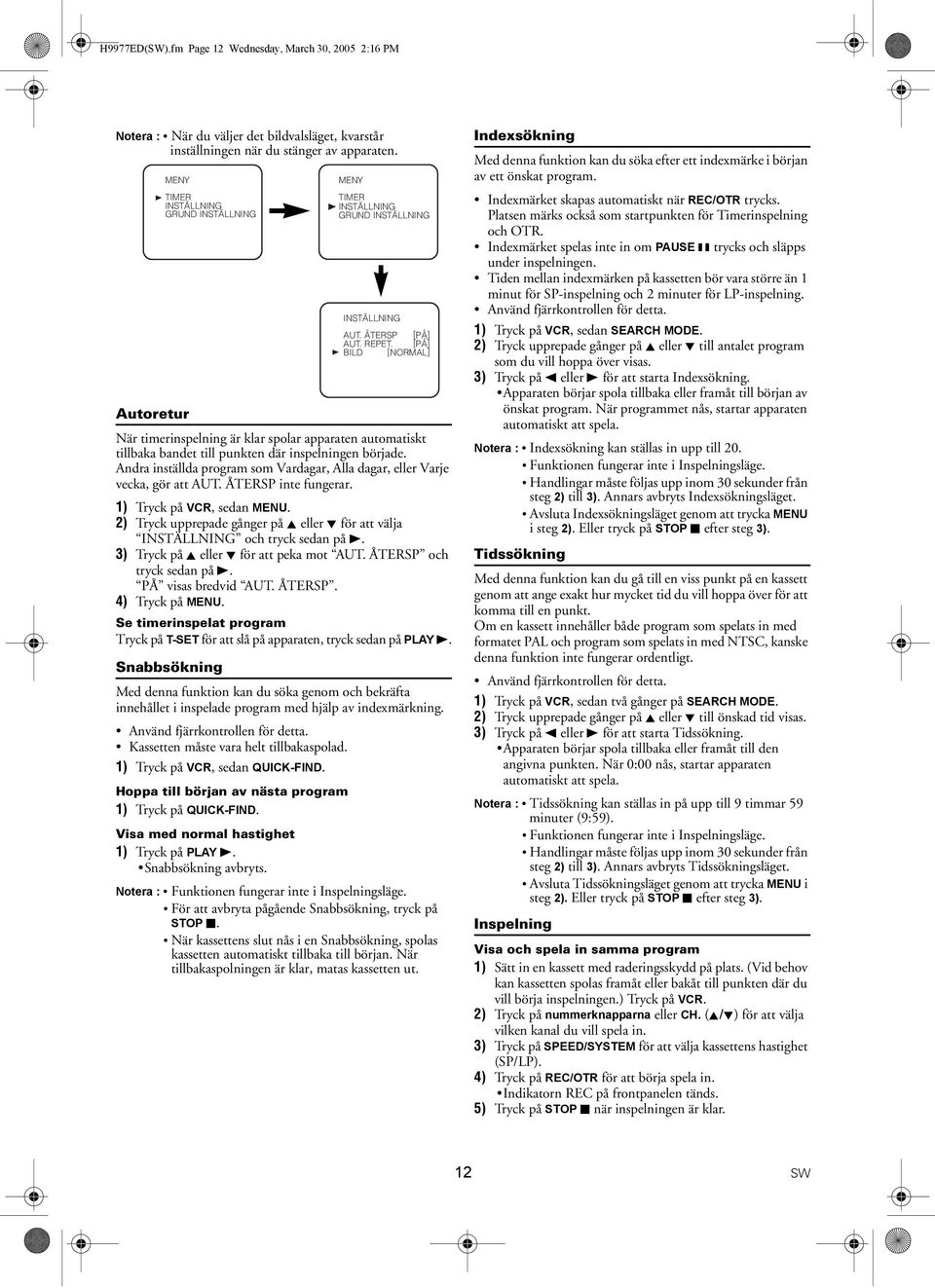

12 H9977ED(SW).fm Page 12 Wednesday, March 30, :16 PM Notera : När du väljer det bildvalsläget, kvarstår inställningen när du stänger av apparaten. MENY TIMER INSTÄLLNING Autoretur När timerinspelning är klar spolar apparaten automatiskt tillbaka bandet till punkten där inspelningen började. Andra inställda program som Vardagar, Alla dagar, eller Varje vecka, gör att AUT. ÅTERSP inte fungerar. 1) Tryck på VCR, sedan MENU. 2) Tryck upprepade gånger på K eller L för att välja INSTÄLLNING och tryck sedan på B. 3) Tryck på K eller L för att peka mot AUT. ÅTERSP och tryck sedan på B. PÅ visas bredvid AUT. ÅTERSP. 4) Tryck på MENU. Se timerinspelat program Tryck på T-SET för att slå på apparaten, tryck sedan på PLAY B. Snabbsökning Med denna funktion kan du söka genom och bekräfta innehållet i inspelade program med hjälp av indexmärkning. Använd fjärrkontrollen för detta. Kassetten måste vara helt tillbakaspolad. 1) Tryck på VCR, sedan QUICK-FIND. Hoppa till början av nästa program 1) Tryck på QUICK-FIND. Visa med normal hastighet 1) Tryck på PLAY B. Snabbsökning avbryts. MENY TIMER INSTÄLLNING INSTÄLLNING AUT. ÅTERSP [PÅ] AUT. REPET. [PÅ] BILD [NORMAL] Notera : Funktionen fungerar inte i Inspelningsläge. För att avbryta pågående Snabbsökning, tryck på STOP C. När kassettens slut nås i en Snabbsökning, spolas kassetten automatiskt tillbaka till början. När tillbakaspolningen är klar, matas kassetten ut. Indexsökning Med denna funktion kan du söka efter ett indexmärke i början av ett önskat program. Indexmärket skapas automatiskt när REC/OTR trycks. Platsen märks också som startpunkten för Timerinspelning och OTR. Indexmärket spelas inte in om PAUSE k trycks och släpps under inspelningen. Tiden mellan indexmärken på kassetten bör vara större än 1 minut för SP-inspelning och 2 minuter för LP-inspelning. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan SEARCH MODE. 2) Tryck upprepade gånger på K eller L till antalet program som du vill hoppa över visas. 3) Tryck på s eller B för att starta Indexsökning. Apparaten börjar spola tillbaka eller framåt till början av önskat program. När programmet nås, startar apparaten automatiskt att spela. Notera : Indexsökning kan ställas in upp till 20. Funktionen fungerar inte i Inspelningsläge. Handlingar måste följas upp inom 30 sekunder från steg 2) till 3). Annars avbryts Indexsökningsläget. Avsluta Indexsökningsläget genom att trycka MENU i steg 2). Eller tryck på STOP C efter steg 3). Tidssökning Med denna funktion kan du gå till en viss punkt på en kassett genom att ange exakt hur mycket tid du vill hoppa över för att komma till en punkt. Om en kassett innehåller både program som spelats in med formatet PAL och program som spelats in med NTSC, kanske denna funktion inte fungerar ordentligt. Använd fjärrkontrollen för detta. 1) Tryck på VCR, sedan två gånger på SEARCH MODE. 2) Tryck upprepade gånger på K eller L till önskad tid visas. 3) Tryck på s eller B för att starta Tidssökning. Apparaten börjar spola tillbaka eller framåt till den angivna punkten. När 0:00 nås, startar apparaten automatiskt att spela. Notera : Tidssökning kan ställas in på upp till 9 timmar 59 minuter (9:59). Funktionen fungerar inte i Inspelningsläge. Handlingar måste följas upp inom 30 sekunder från steg 2) till 3). Annars avbryts Tidssökningsläget. Avsluta Tidssökningsläget genom att trycka MENU i steg 2). Eller tryck på STOP C efter steg 3). Inspelning Visa och spela in samma program 1) Sätt in en kassett med raderingsskydd på plats. (Vid behov kan kassetten spolas framåt eller bakåt till punkten där du vill börja inspelningen.) Tryck på VCR. 2) Tryck på nummerknapparna eller CH. (K/L) för att välja vilken kanal du vill spela in. 3) Tryck på SPEED/SYSTEM för att välja kassettens hastighet (SP/LP). 4) Tryck på REC/OTR för att börja spela in. Indikatorn REC på frontpanelen tänds. 5) Tryck på STOP C när inspelningen är klar. 12 SW

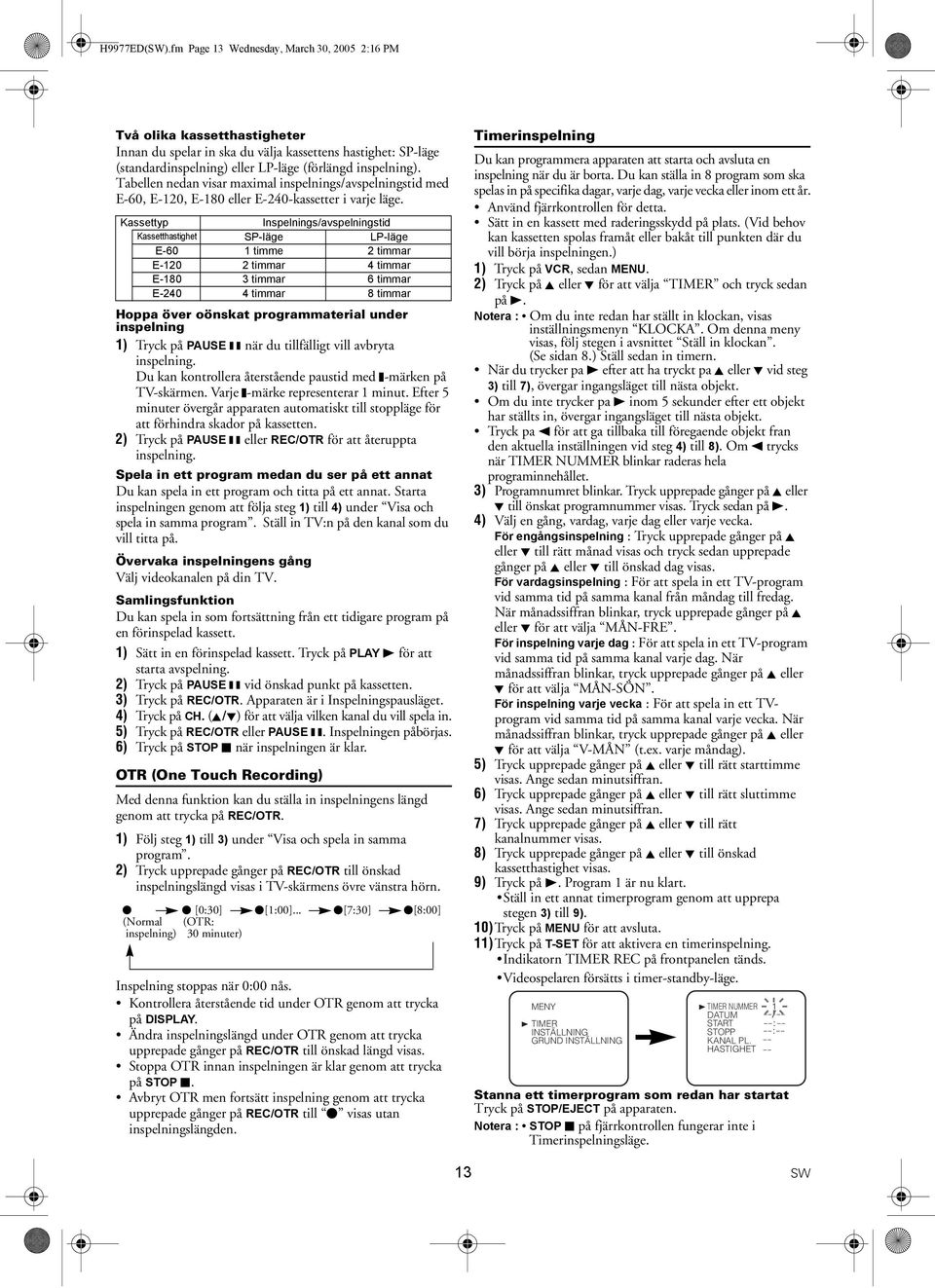

13 H9977ED(SW).fm Page 13 Wednesday, March 30, :16 PM Två olika kassetthastigheter Innan du spelar in ska du välja kassettens hastighet: SP-läge (standardinspelning) eller LP-läge (förlängd inspelning). Tabellen nedan visar maximal inspelnings/avspelningstid med E-60, E-120, E-180 eller E-240-kassetter i varje läge. Kassettyp Inspelnings/avspelningstid Kassetthastighet SP-läge LP-läge E-60 1 timme 2 timmar E timmar 4 timmar E timmar 6 timmar E timmar 8 timmar Hoppa över oönskat programmaterial under inspelning 1) Tryck på PAUSE k när du tillfälligt vill avbryta inspelning. Du kan kontrollera återstående paustid med C-märken på TV-skärmen. Varje C-märke representerar 1 minut. Efter 5 minuter övergår apparaten automatiskt till stoppläge för att förhindra skador på kassetten. 2) Tryck på PAUSE k eller REC/OTR för att återuppta inspelning. Spela in ett program medan du ser på ett annat Du kan spela in ett program och titta på ett annat. Starta inspelningen genom att följa steg 1) till 4) under Visa och spela in samma program. Ställ in TV:n på den kanal som du vill titta på. Övervaka inspelningens gång Välj videokanalen på din TV. Samlingsfunktion Du kan spela in som fortsättning från ett tidigare program på en förinspelad kassett. 1) Sätt in en förinspelad kassett. Tryck på PLAY B för att starta avspelning. 2) Tryck på PAUSE k vid önskad punkt på kassetten. 3) Tryck på REC/OTR. Apparaten är i Inspelningspausläget. 4) Tryck på CH. (K/L) för att välja vilken kanal du vill spela in. 5) Tryck på REC/OTR eller PAUSE k. Inspelningen påbörjas. 6) Tryck på STOP C när inspelningen är klar. OTR (One Touch Recording) Med denna funktion kan du ställa in inspelningens längd genom att trycka på REC/OTR. 1) Följ steg 1) till 3) under Visa och spela in samma program. 2) Tryck upprepade gånger på REC/OTR till önskad inspelningslängd visas i TV-skärmens övre vänstra hörn. I I [0:30] I[1:00]... I[7:30] I[8:00] (Normal (OTR: inspelning) 30 minuter) Inspelning stoppas när 0:00 nås. Kontrollera återstående tid under OTR genom att trycka på DISPLAY. Ändra inspelningslängd under OTR genom att trycka upprepade gånger på REC/OTR till önskad längd visas. Stoppa OTR innan inspelningen är klar genom att trycka på STOP C. Avbryt OTR men fortsätt inspelning genom att trycka upprepade gånger på REC/OTR till I visas utan inspelningslängden. Timerinspelning Du kan programmera apparaten att starta och avsluta en inspelning när du är borta. Du kan ställa in 8 program som ska spelas in på specifika dagar, varje dag, varje vecka eller inom ett år. Använd fjärrkontrollen för detta. Sätt in en kassett med raderingsskydd på plats. (Vid behov kan kassetten spolas framåt eller bakåt till punkten där du vill börja inspelningen.) 1) Tryck på VCR, sedan MENU. 2) Tryck på K eller L för att välja TIMER och tryck sedan på B. Notera : Om du inte redan har ställt in klockan, visas inställningsmenyn KLOCKA. Om denna meny visas, följ stegen i avsnittet Ställ in klockan. (Se sidan 8.) Ställ sedan in timern. När du trycker pa B efter att ha tryckt pa K eller L vid steg 3) till 7), övergar ingangsläget till nästa objekt. Om du inte trycker pa B inom 5 sekunder efter ett objekt har ställts in, övergar ingangsläget till nästa objekt. Tryck pa s för att ga tillbaka till föregaende objekt fran den aktuella inställningen vid steg 4) till 8). Om s trycks när TIMER NUMMER blinkar raderas hela programinnehållet. 3) Programnumret blinkar. Tryck upprepade gånger på K eller L till önskat programnummer visas. Tryck sedan på B. 4) Välj en gång, vardag, varje dag eller varje vecka. För engångsinspelning : Tryck upprepade gånger på K eller L till rätt månad visas och tryck sedan upprepade gånger på K eller L till önskad dag visas. För vardagsinspelning : För att spela in ett TV-program vid samma tid på samma kanal från måndag till fredag. När månadssiffran blinkar, tryck upprepade gånger på K eller L för att välja MÅN-FRE. För inspelning varje dag : För att spela in ett TV-program vid samma tid på samma kanal varje dag. När månadssiffran blinkar, tryck upprepade gånger på K eller L för att välja MÅN-SÖN. För inspelning varje vecka : För att spela in ett TVprogram vid samma tid på samma kanal varje vecka. När månadssiffran blinkar, tryck upprepade gånger på K eller L för att välja V-MÅN (t.ex. varje måndag). 5) Tryck upprepade gånger på K eller L till rätt starttimme visas. Ange sedan minutsiffran. 6) Tryck upprepade gånger på K eller L till rätt sluttimme visas. Ange sedan minutsiffran. 7) Tryck upprepade gånger på K eller L till rätt kanalnummer visas. 8) Tryck upprepade gånger på K eller L till önskad kassetthastighet visas. 9) Tryck på B. Program 1 är nu klart. Ställ in ett annat timerprogram genom att upprepa stegen 3) till 9). 10)Tryck på MENU för att avsluta. 11)Tryck på T-SET för att aktivera en timerinspelning. Indikatorn TIMER REC på frontpanelen tänds. Videospelaren försätts i timer-standby-läge. MENY TIMER INSTÄLLNING TIMER NUMMER 1 DATUM --/-- START --:-- STOPP --:-- KANAL PL. -- HASTIGHET -- Stanna ett timerprogram som redan har startat Tryck på STOP/EJECT på apparaten. Notera : STOP C på fjärrkontrollen fungerar inte i Timerinspelningsläge. 13 SW

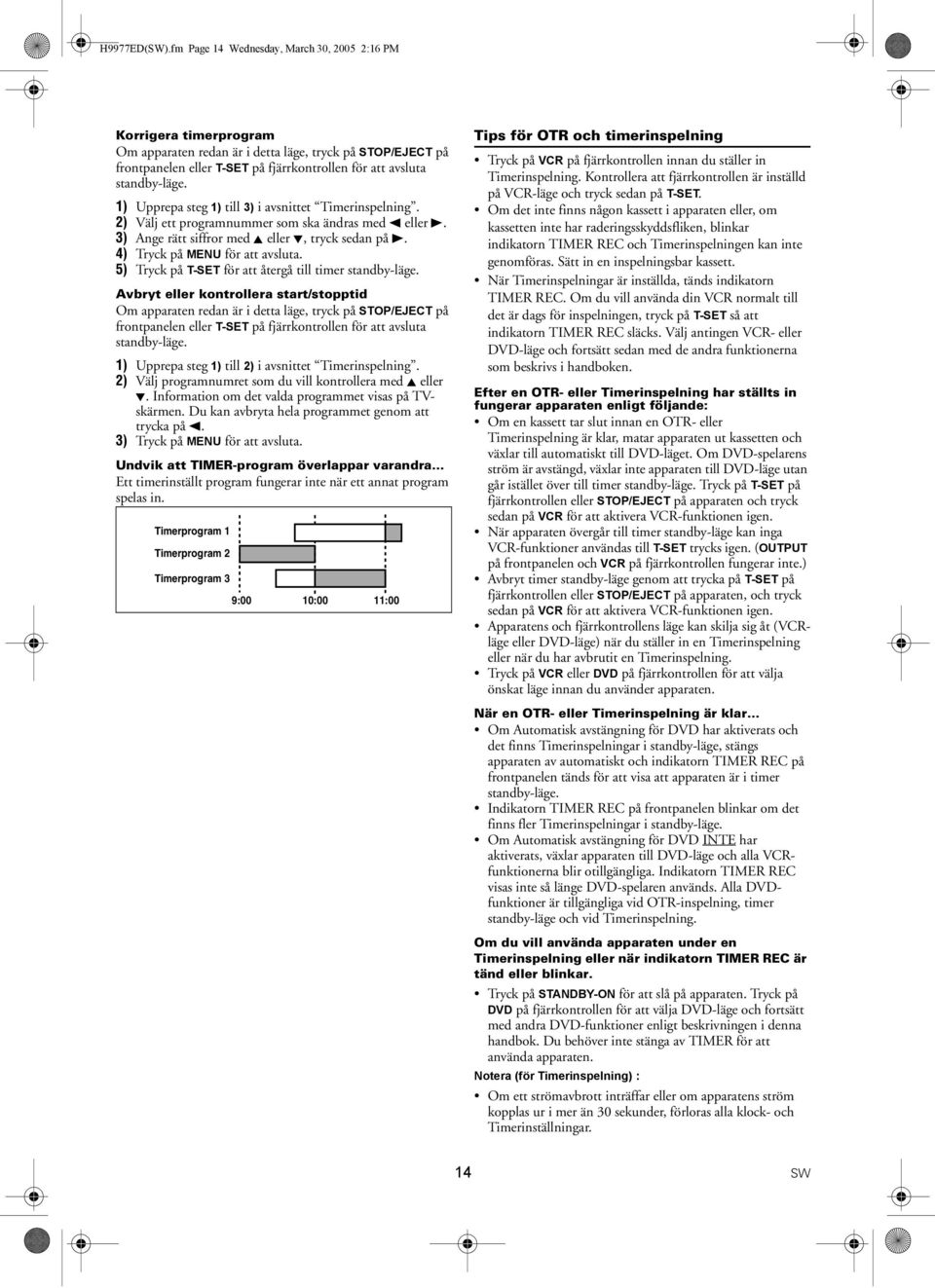

14 H9977ED(SW).fm Page 14 Wednesday, March 30, :16 PM Korrigera timerprogram Om apparaten redan är i detta läge, tryck på STOP/EJECT på frontpanelen eller T-SET på fjärrkontrollen för att avsluta standby-läge. 1) Upprepa steg 1) till 3) i avsnittet Timerinspelning. 2) Välj ett programnummer som ska ändras med s eller B. 3) Ange rätt siffror med K eller L, tryck sedan på B. 4) Tryck på MENU för att avsluta. 5) Tryck på T-SET för att återgå till timer standby-läge. Avbryt eller kontrollera start/stopptid Om apparaten redan är i detta läge, tryck på STOP/EJECT på frontpanelen eller T-SET på fjärrkontrollen för att avsluta standby-läge. 1) Upprepa steg 1) till 2) i avsnittet Timerinspelning. 2) Välj programnumret som du vill kontrollera med K eller L. Information om det valda programmet visas på TVskärmen. Du kan avbryta hela programmet genom att trycka på s. 3) Tryck på MENU för att avsluta. Undvik att TIMER-program överlappar varandra... Ett timerinställt program fungerar inte när ett annat program spelas in. Timerprogram 1 Timerprogram 2 Timerprogram 3 9:00 10:00 11:00 Tips för OTR och timerinspelning Tryck på VCR på fjärrkontrollen innan du ställer in Timerinspelning. Kontrollera att fjärrkontrollen är inställd på VCR-läge och tryck sedan på T-SET. Om det inte finns någon kassett i apparaten eller, om kassetten inte har raderingsskyddsfliken, blinkar indikatorn TIMER REC och Timerinspelningen kan inte genomföras. Sätt in en inspelningsbar kassett. När Timerinspelningar är inställda, tänds indikatorn TIMER REC. Om du vill använda din VCR normalt till det är dags för inspelningen, tryck på T-SET så att indikatorn TIMER REC släcks. Välj antingen VCR- eller DVD-läge och fortsätt sedan med de andra funktionerna som beskrivs i handboken. Efter en OTR- eller Timerinspelning har ställts in fungerar apparaten enligt följande: Om en kassett tar slut innan en OTR- eller Timerinspelning är klar, matar apparaten ut kassetten och växlar till automatiskt till DVD-läget. Om DVD-spelarens ström är avstängd, växlar inte apparaten till DVD-läge utan går istället över till timer standby-läge. Tryck på T-SET på fjärrkontrollen eller STOP/EJECT på apparaten och tryck sedan på VCR för att aktivera VCR-funktionen igen. När apparaten övergår till timer standby-läge kan inga VCR-funktioner användas till T-SET trycks igen. (OUTPUT på frontpanelen och VCR på fjärrkontrollen fungerar inte.) Avbryt timer standby-läge genom att trycka på T-SET på fjärrkontrollen eller STOP/EJECT på apparaten, och tryck sedan på VCR för att aktivera VCR-funktionen igen. Apparatens och fjärrkontrollens läge kan skilja sig åt (VCRläge eller DVD-läge) när du ställer in en Timerinspelning eller när du har avbrutit en Timerinspelning. Tryck på VCR eller DVD på fjärrkontrollen för att välja önskat läge innan du använder apparaten. När en OTR- eller Timerinspelning är klar... Om Automatisk avstängning för DVD har aktiverats och det finns Timerinspelningar i standby-läge, stängs apparaten av automatiskt och indikatorn TIMER REC på frontpanelen tänds för att visa att apparaten är i timer standby-läge. Indikatorn TIMER REC på frontpanelen blinkar om det finns fler Timerinspelningar i standby-läge. Om Automatisk avstängning för DVD INTE har aktiverats, växlar apparaten till DVD-läge och alla VCRfunktionerna blir otillgängliga. Indikatorn TIMER REC visas inte så länge DVD-spelaren används. Alla DVDfunktioner är tillgängliga vid OTR-inspelning, timer standby-läge och vid Timerinspelning. Om du vill använda apparaten under en Timerinspelning eller när indikatorn TIMER REC är tänd eller blinkar. Tryck på STANDBY-ON för att slå på apparaten. Tryck på DVD på fjärrkontrollen för att välja DVD-läge och fortsätt med andra DVD-funktioner enligt beskrivningen i denna handbok. Du behöver inte stänga av TIMER för att använda apparaten. Notera (för Timerinspelning) : Om ett strömavbrott inträffar eller om apparatens ström kopplas ur i mer än 30 sekunder, förloras alla klock- och Timerinställningar. 14 SW

15 VIDEO STANDBY-ON AUDIO REW F.FWD STOP/EJECT PLAY REC REC/OTR DIGITAL AUDIO OUT COAXIAL TIMER REC DVD ANALOG AUDIO OUT L R S-VIDEO OUT AV2 (DECODER) DVD/VCR AV1 (TV) CHANNEL OPEN/CLOSE VCR OUTPUT DVD REV/SKIP DISC IN STOP PLAY PLAY SKIP/FWD H9977ED(SW).fm Page 15 Wednesday, March 30, :16 PM Kopiera en videokassett Du kan göra kopior av videokassetter som spelats in av vänner och släktingar. Anslut inspelningsapparaten (DVD/VCR - denna apparat), en spelande videospelare (en annan VCR) och din TV enligt beskrivningen i följande bilder. Använda scartanslutningar till 21-stifts scartuttag Spela videokassetter Spela in DVD/VCR (denna enhet) VCR AERIAL RF OUT Notera : För bästa resultat vid dubbning, använd apparatens kontroller på frontpanelen när detta är möjligt. Fjärrkontrollen kan påverka den spelande videospelarens funktion. Om video eller färg tonar in och ut kanske du kopierar en kopieringsskyddad videokassett. Icke-auktoriserad inspelning av upphovsrättsskyddade material kan kränka upphovsrättsägarens rättigheter, bryta mot upphovsrättslagstiftning och kanske inte spelas in ordentligt. Statusdisplay Kontrollera Räknaren eller Klockan och Kanalnumret genom att trycka på DISPLAY. Varje gång du trycker på DISPLAY ändras TV-skärmen enligt följande: När kanalen ställs in med nummerknapparna, ska önskad kanal väljas (positionsnummer). <Avslaget läge> <Läget Räknaren> <Läget Klockan och Kanalnumret> SP SP 17:40 P02 till 21-stifts scartuttag Tryck en gång. 0:12:34 Tryck en gång. 1) För in en förinspelad videokassett i den spelande videospelaren. 2) För in en videokassett med raderingsskyddsfliken på plats i kassettluckan på den inspelande apparaten. 3) Tryck på SPEED/SYSTEM för att välja önskad inspelningshastighet (SP/LP). 4) Välj AV2 eller AV3 på den inspelande apparaten. Se Externt ingångsläge (för VCR-funktioner). (Se sidan 8.) 5) Tryck på REC/OTR på den inspelande apparaten. 6) Börja spela av kassetten i den spelande videospelaren. 7) Stoppa inspelningen genom att trycka på STOP/EJECT på den inspelande apparaten och stoppa sedan den spelande videospelaren. (TV) Använda AV-framterminaler till videoutgången Spela videokassetter till ljudingången Spela in DVD/VCR (denna enhet) till 21-stifts scartuttag (TV) till scartuttaget AV1 (TV) på DVD/VCRspelarens baksida Notera : Om displayen på skärmen visar onormala avläsningar eller ingaavläsningar, ska apparaten kopplas ur i 30 sekunder och sedan kopplas in igen. Observera att klockans och timerns inställningar går förlorade när apparaten kopplas ur. Kassetträknare med realtid Denna räknare visar använd inspelnings- eller avspelningstid i timmar, minuter och sekunder på skärmen. (Inget visas för tomma delar av kassetten.) Indikeringen visas när kassetten har spolats tillbaka längre än kassetträknarposition 0:00:00. Automatiska åtgärder Tryck en gång. Automatisk tillbakaspolning, mata ut När kassettens slut nås vid inspelning, avspelning eller framåtspolning, spolas kassetten automatiskt tillbaka till början. När detta är klart, matas kassetten ut. Apparaten spolar inte tillbaka kassetten automatiskt vid timerinspelning eller OTR-inspelning. Mata ut kassett En kassett kan matas ut med strömmen på eller av (men enheten måste vara inkopplad). Om en Timerinställning har ställts in, tryck två gånger på STOP/EJECT för att mata ut kassetten. 15 SW

16 H9977ED(SW).fm Page 16 Wednesday, March 30, :16 PM Använda DVD Grundläggande avspelning Skivmenyer DVD-V CD MP3 VCD DVD-V 1) Tryck på MENU. Komma igång DVD-skivans huvudmeny visas. Slå på strömmen på TV:n, förstärkaren och andra komponenter som är anslutna till apparaten. 2) Om funktionen inte är tillgänglig, kan en symbol Kontrollera att TV- och ljudmottagaren (finns i butiker) är inställda på rätt kanal. Kontrollera att indikatorn DVD OUTPUT är tänd. Om inte ska du trycka på DVD för att växla till DVD-läge. 1) Tryck på STANDBY-ON. visas på skärmen. 3) Om det finns en skivmeny på skivan, visas alternativ för ljudspråk, undertexter, titelns kapitel och annat. 4) Tryck på Markör K / L / s / B för att välja ett objekt och tryck på ENTER för att bekräfta valet. 2) Tryck på OPEN/CLOSE för att öppna en skivbricka. Titelmeny 3) Placera den valda skivan i brickan, med etiketten uppåt. DVD-V 4) Tryck på PLAY B. Skivbrickan stängs automatiskt och avspelning börjar från skivans första kapitel eller spår. När du spelar av en DVD som har en inspelad titelmeny, kanske denna visas på skärmen. I detta fall, se Titelmeny. 5) Tryck på STOP C för att stoppa avspelning. Notera : En förbjudet-ikon kanske visas i TV:ns övre högra hörn under drift, vilket varnar om att en otillåten åtgärd har påträffats av apparaten eller skivan. Vissa DVD-skivor kan spelas från titel 2 eller 3 p.g.a. specifika program. Vid avspelning av skivor med två lager kan bilderna stanna en stund. Detta sker när det första lagret byter till det andra lagret. Detta är inte ett fel. DVD-skivor som spelats in med systemet NTSC kan visas på TV-apparater med systemen PAL, NTSC eller Multi system. (Se sidan 22.) Beroende på din TV-apparat, när du spelar en NTSC DVD på en PAL-TV kan bilden rulla upp eller ned, krympa vertikalt och svarta streck kan visas högst upp och längst ned i skärmen. Det kan ta tid att återge bild eller ljud. Detta är inte ett fel. Du kan ändra språket på skärmen med inställningen SPELARENS MENYER. (Se sidan 22.) Allmänna funktioner DVD- och Video CD-skivor kan innehålla menyer för att navigera på skivan och komma åt särskilda funktioner. Tryck på lämpliga nummerknappar eller tryck på Markör K / L / s / B för att markera ditt val i DVDhuvudmenyn och tryck på ENTER för att bekräfta. Notera : Om inget annat anges, förutsätter alla moment nedan att du använder fjärrkontrollen. Vissa åtgärder kan utföras med knapparna på frontpanelen. 1) Tryck på TOP MENU. Titelmenyn visas. 2) Om funktionen inte är tillgänglig, kan en symbol visas på skärmen. 3) Tryck på Markör K / L / s / B för att välja ett objekt och tryck på ENTER för att bekräfta valet. Avspelning börjar med den valda titeln. VCD 1) Sätt in en Video CD-skiva. Titelmenyn visas. 2) Tryck på nummerknapparna för att välja ett objekt. Avspelning börjar med den valda titeln. Visa menyskärm under avspelning DVD-V Tryck på MENU för att visa DVD-huvudmenyn. Tryck på TOP MENU för att visa titelmenyn. Notera : Menyernas innehåll och motsvarande menyval kan variera mellan olika skivor. Se handboken som medföljer skivan för information. Om PBC-funktionen för Video CD VCD PBC står för PlayBack Control (avspelningsstyrning). Du kan spela interaktiva dataspel på menyskärmarna. Se instruktionerna under Video CD. Apparaten uppfyller ver.1.1 och ver.2.0 av Video CD standard, med PBC-funktion. Ver.1.1 (utan PBC-funktion): Du kan spela Bild- och Musik-CD-skivor. Video CD-skivor med PBC-funktion har sina egna originalmenyer. Menyval kan variera beroende på skivan. Se handboken som medföljer skivan för information. Avbryt och återkalla PBC-funktionen När du spelar Video CD-skivor med PBC-funktionen, kan vissa åtgärder (t.ex. välj och upprepa spår, återuppta) inte utföras om inte PBC-funktionen tillfälligt avbryts. 1) Sätt in en Video CD-skiva. Titelmenyn visas på displayen. 2) Tryck på STOP C. 3) Tryck på nummerknapparna för att ange önskat spårnummer. PBC-funktionen har nu avbrutits och avspelning av Video CD:n påbörjas. 4) Återkalla PBC-funktionen genom att trycka på STOP C två gånger, och sedan trycka på PLAY B. 16 SW

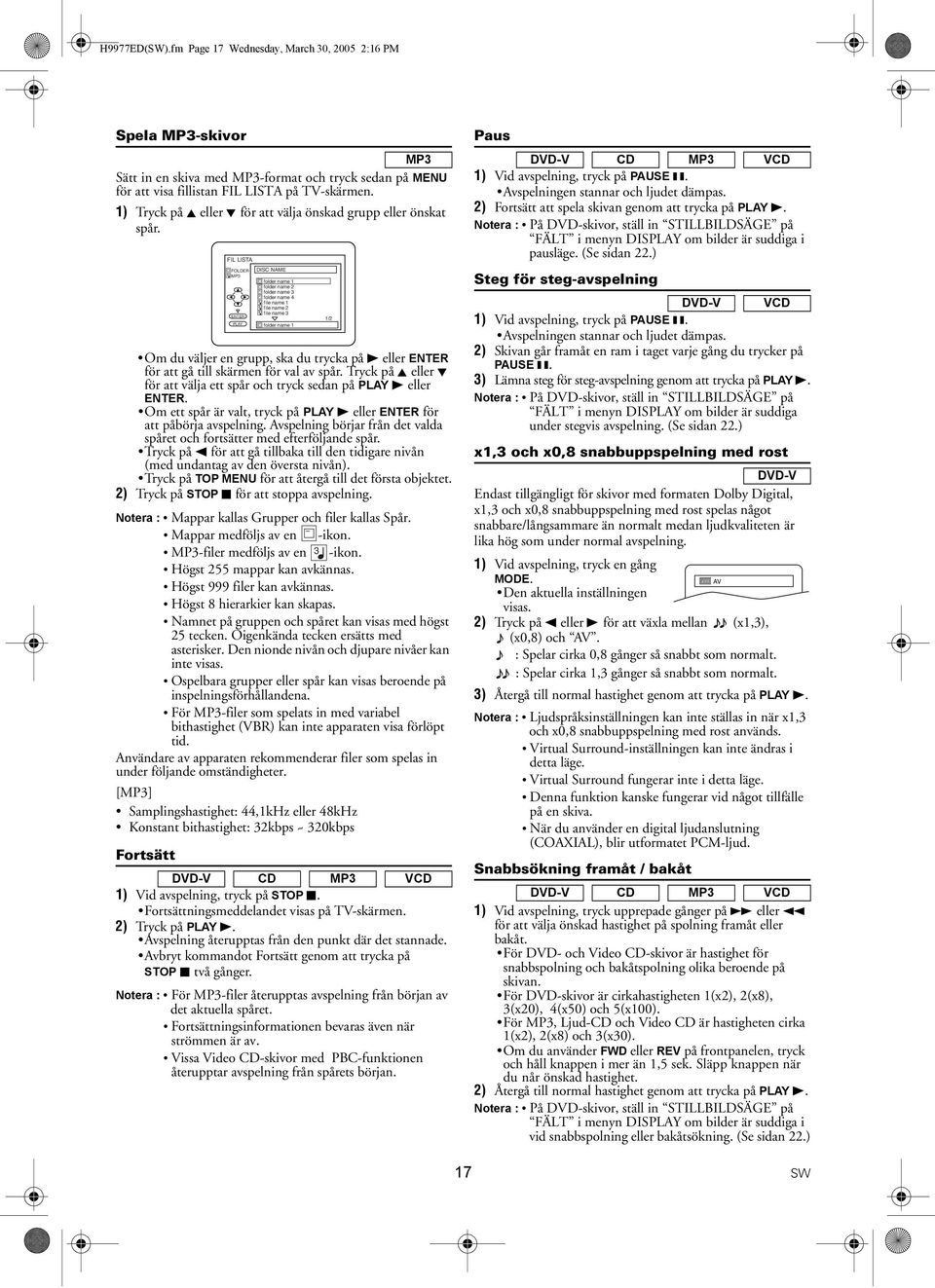

17 H9977ED(SW).fm Page 17 Wednesday, March 30, :16 PM Spela MP3-skivor MP3 Sätt in en skiva med MP3-format och tryck sedan på MENU för att visa fillistan FIL LISTA på TV-skärmen. 1) Tryck på K eller L för att välja önskad grupp eller önskat spår. FIL LISTA FOLDER MP3 ENTER PLAY DISC NAME folder name 1 folder name 2 folder name 3 folder name 4 file name 1 file name 2 file name 3 folder name 1 Om du väljer en grupp, ska du trycka på B eller ENTER för att gå till skärmen för val av spår. Tryck på K eller L för att välja ett spår och tryck sedan på PLAY B eller ENTER. Om ett spår är valt, tryck på PLAY B eller ENTER för att påbörja avspelning. Avspelning börjar från det valda spåret och fortsätter med efterföljande spår. Tryck på s för att gå tillbaka till den tidigare nivån (med undantag av den översta nivån). Tryck på TOP MENU för att återgå till det första objektet. 2) Tryck på STOP C för att stoppa avspelning. Notera : Mappar kallas Grupper och filer kallas Spår. Mappar medföljs av en -ikon. MP3-filer medföljs av en 3 -ikon. Högst 255 mappar kan avkännas. Högst 999 filer kan avkännas. Högst 8 hierarkier kan skapas. Namnet på gruppen och spåret kan visas med högst 25 tecken. Oigenkända tecken ersätts med asterisker. Den nionde nivån och djupare nivåer kan inte visas. Ospelbara grupper eller spår kan visas beroende på inspelningsförhållandena. För MP3-filer som spelats in med variabel bithastighet (VBR) kan inte apparaten visa förlöpt tid. Användare av apparaten rekommenderar filer som spelas in under följande omständigheter. [MP3] Samplingshastighet: 44,1kHz eller 48kHz Konstant bithastighet: 32kbps ~ 320kbps Fortsätt DVD-V CD MP3 VCD 1) Vid avspelning, tryck på STOP C. Fortsättningsmeddelandet visas på TV-skärmen. 2) Tryck på PLAY B. Avspelning återupptas från den punkt där det stannade. Avbryt kommandot Fortsätt genom att trycka på STOP C två gånger. Notera : För MP3-filer återupptas avspelning från början av det aktuella spåret. Fortsättningsinformationen bevaras även när strömmen är av. Vissa Video CD-skivor med PBC-funktionen återupptar avspelning från spårets början. 1/2 Paus DVD-V CD MP3 VCD 1) Vid avspelning, tryck på PAUSE k. Avspelningen stannar och ljudet dämpas. 2) Fortsätt att spela skivan genom att trycka på PLAY B. Notera : På DVD-skivor, ställ in STILLBILDSÄGE på FÄLT i menyn DISPLAY om bilder är suddiga i pausläge. (Se sidan 22.) Steg för steg-avspelning DVD-V VCD 1) Vid avspelning, tryck på PAUSE k. Avspelningen stannar och ljudet dämpas. 2) Skivan går framåt en ram i taget varje gång du trycker på PAUSE k. 3) Lämna steg för steg-avspelning genom att trycka på PLAY B. Notera : På DVD-skivor, ställ in STILLBILDSÄGE på FÄLT i menyn DISPLAY om bilder är suddiga under stegvis avspelning. (Se sidan 22.) x1,3 och x0,8 snabbuppspelning med rost DVD-V Endast tillgängligt för skivor med formaten Dolby Digital, x1,3 och x0,8 snabbuppspelning med rost spelas något snabbare/långsammare än normalt medan ljudkvaliteten är lika hög som under normal avspelning. 1) Vid avspelning, tryck en gång MODE. AV Den aktuella inställningen visas. 2) Tryck på s eller B för att växla mellan (x1,3), (x0,8) och AV. : Spelar cirka 0,8 gånger så snabbt som normalt. : Spelar cirka 1,3 gånger så snabbt som normalt. 3) Återgå till normal hastighet genom att trycka på PLAY B. Notera : Ljudspråksinställningen kan inte ställas in när x1,3 och x0,8 snabbuppspelning med rost används. Virtual Surround-inställningen kan inte ändras i detta läge. Virtual Surround fungerar inte i detta läge. Denna funktion kanske fungerar vid något tillfälle på en skiva. När du använder en digital ljudanslutning (COAXIAL), blir utformatet PCM-ljud. Snabbsökning framåt / bakåt DVD-V CD MP3 VCD 1) Vid avspelning, tryck upprepade gånger på g eller h för att välja önskad hastighet på spolning framåt eller bakåt. För DVD- och Video CD-skivor är hastighet för snabbspolning och bakåtspolning olika beroende på skivan. För DVD-skivor är cirkahastigheten 1(x2), 2(x8), 3(x20), 4(x50) och 5(x100). För MP3, Ljud-CD och Video CD är hastigheten cirka 1(x2), 2(x8) och 3(x30). Om du använder FWD eller REV på frontpanelen, tryck och håll knappen i mer än 1,5 sek. Släpp knappen när du når önskad hastighet. 2) Återgå till normal hastighet genom att trycka på PLAY B. Notera : På DVD-skivor, ställ in STILLBILDSÄGE på FÄLT i menyn DISPLAY om bilder är suddiga i vid snabbspolning eller bakåtsökning. (Se sidan 22.) 17 SW

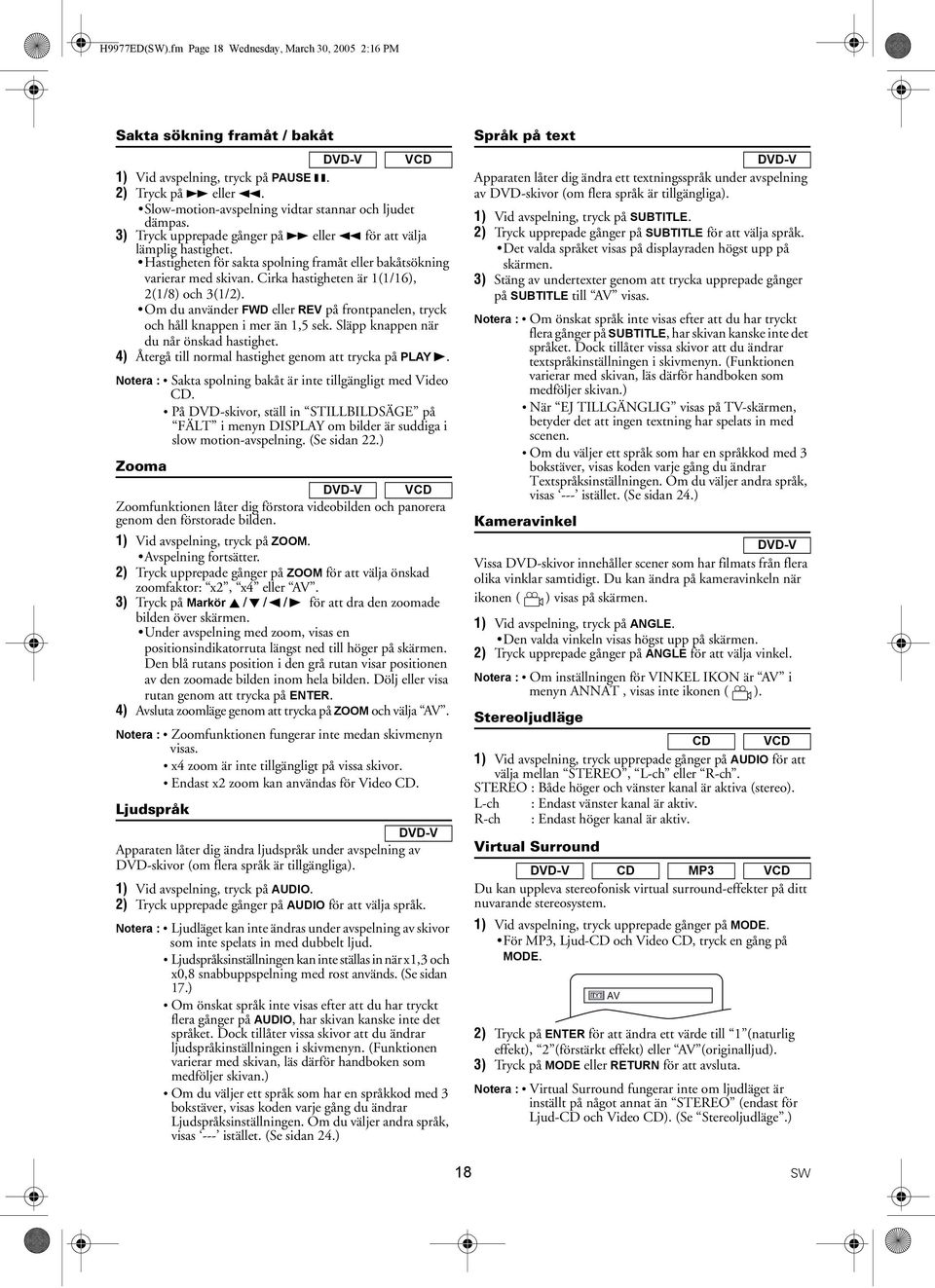

18 H9977ED(SW).fm Page 18 Wednesday, March 30, :16 PM Sakta sökning framåt / bakåt DVD-V VCD 1) Vid avspelning, tryck på PAUSE k. 2) Tryck på g eller h. Slow-motion-avspelning vidtar stannar och ljudet dämpas. 3) Tryck upprepade gånger på g eller h för att välja lämplig hastighet. Hastigheten för sakta spolning framåt eller bakåtsökning varierar med skivan. Cirka hastigheten är 1(1/16), 2(1/8) och 3(1/2). Om du använder FWD eller REV på frontpanelen, tryck och håll knappen i mer än 1,5 sek. Släpp knappen när du når önskad hastighet. 4) Återgå till normal hastighet genom att trycka på PLAY B. Notera : Sakta spolning bakåt är inte tillgängligt med Video CD. På DVD-skivor, ställ in STILLBILDSÄGE på FÄLT i menyn DISPLAY om bilder är suddiga i slow motion-avspelning. (Se sidan 22.) Zooma DVD-V VCD Zoomfunktionen låter dig förstora videobilden och panorera genom den förstorade bilden. 1) Vid avspelning, tryck på ZOOM. Avspelning fortsätter. 2) Tryck upprepade gånger på ZOOM för att välja önskad zoomfaktor: x2, x4 eller AV. 3) Tryck på Markör K / L / s / B för att dra den zoomade bilden över skärmen. Under avspelning med zoom, visas en positionsindikatorruta längst ned till höger på skärmen. Den blå rutans position i den grå rutan visar positionen av den zoomade bilden inom hela bilden. Dölj eller visa rutan genom att trycka på ENTER. 4) Avsluta zoomläge genom att trycka på ZOOM och välja AV. Notera : Zoomfunktionen fungerar inte medan skivmenyn visas. x4 zoom är inte tillgängligt på vissa skivor. Endast x2 zoom kan användas för Video CD. Ljudspråk DVD-V Apparaten låter dig ändra ljudspråk under avspelning av DVD-skivor (om flera språk är tillgängliga). 1) Vid avspelning, tryck på AUDIO. 2) Tryck upprepade gånger på AUDIO för att välja språk. Notera : Ljudläget kan inte ändras under avspelning av skivor som inte spelats in med dubbelt ljud. Ljudspråksinställningen kan inte ställas in när x1,3 och x0,8 snabbuppspelning med rost används. (Se sidan 17.) Om önskat språk inte visas efter att du har tryckt flera gånger på AUDIO, har skivan kanske inte det språket. Dock tillåter vissa skivor att du ändrar ljudspråkinställningen i skivmenyn. (Funktionen varierar med skivan, läs därför handboken som medföljer skivan.) Om du väljer ett språk som har en språkkod med 3 bokstäver, visas koden varje gång du ändrar Ljudspråksinställningen. Om du väljer andra språk, visas --- istället. (Se sidan 24.) Språk på text DVD-V Apparaten låter dig ändra ett textningsspråk under avspelning av DVD-skivor (om flera språk är tillgängliga). 1) Vid avspelning, tryck på SUBTITLE. 2) Tryck upprepade gånger på SUBTITLE för att välja språk. Det valda språket visas på displayraden högst upp på skärmen. 3) Stäng av undertexter genom att trycka upprepade gånger på SUBTITLE till AV visas. Notera : Om önskat språk inte visas efter att du har tryckt flera gånger på SUBTITLE, har skivan kanske inte det språket. Dock tillåter vissa skivor att du ändrar textspråkinställningen i skivmenyn. (Funktionen varierar med skivan, läs därför handboken som medföljer skivan.) När EJ TILLGÄNGLIG visas på TV-skärmen, betyder det att ingen textning har spelats in med scenen. Om du väljer ett språk som har en språkkod med 3 bokstäver, visas koden varje gång du ändrar Textspråksinställningen. Om du väljer andra språk, visas --- istället. (Se sidan 24.) Kameravinkel DVD-V Vissa DVD-skivor innehåller scener som har filmats från flera olika vinklar samtidigt. Du kan ändra på kameravinkeln när ikonen ( ) visas på skärmen. 1) Vid avspelning, tryck på ANGLE. Den valda vinkeln visas högst upp på skärmen. 2) Tryck upprepade gånger på ANGLE för att välja vinkel. Notera : Om inställningen för VINKEL IKON är AV i menyn ANNAT, visas inte ikonen ( ). Stereoljudläge CD VCD 1) Vid avspelning, tryck upprepade gånger på AUDIO för att välja mellan STEREO, L-ch eller R-ch. STEREO : Både höger och vänster kanal är aktiva (stereo). L-ch : Endast vänster kanal är aktiv. R-ch : Endast höger kanal är aktiv. Virtual Surround DVD-V CD MP3 VCD Du kan uppleva stereofonisk virtual surround-effekter på ditt nuvarande stereosystem. 1) Vid avspelning, tryck upprepade gånger på MODE. För MP3, Ljud-CD och Video CD, tryck en gång på MODE. AV 2) Tryck på ENTER för att ändra ett värde till 1 (naturlig effekt), 2 (förstärkt effekt) eller AV (originalljud). 3) Tryck på MODE eller RETURN för att avsluta. Notera : Virtual Surround fungerar inte om ljudläget är inställt på något annat än STEREO (endast för Ljud-CD och Video CD). (Se Stereoljudläge.) 18 SW

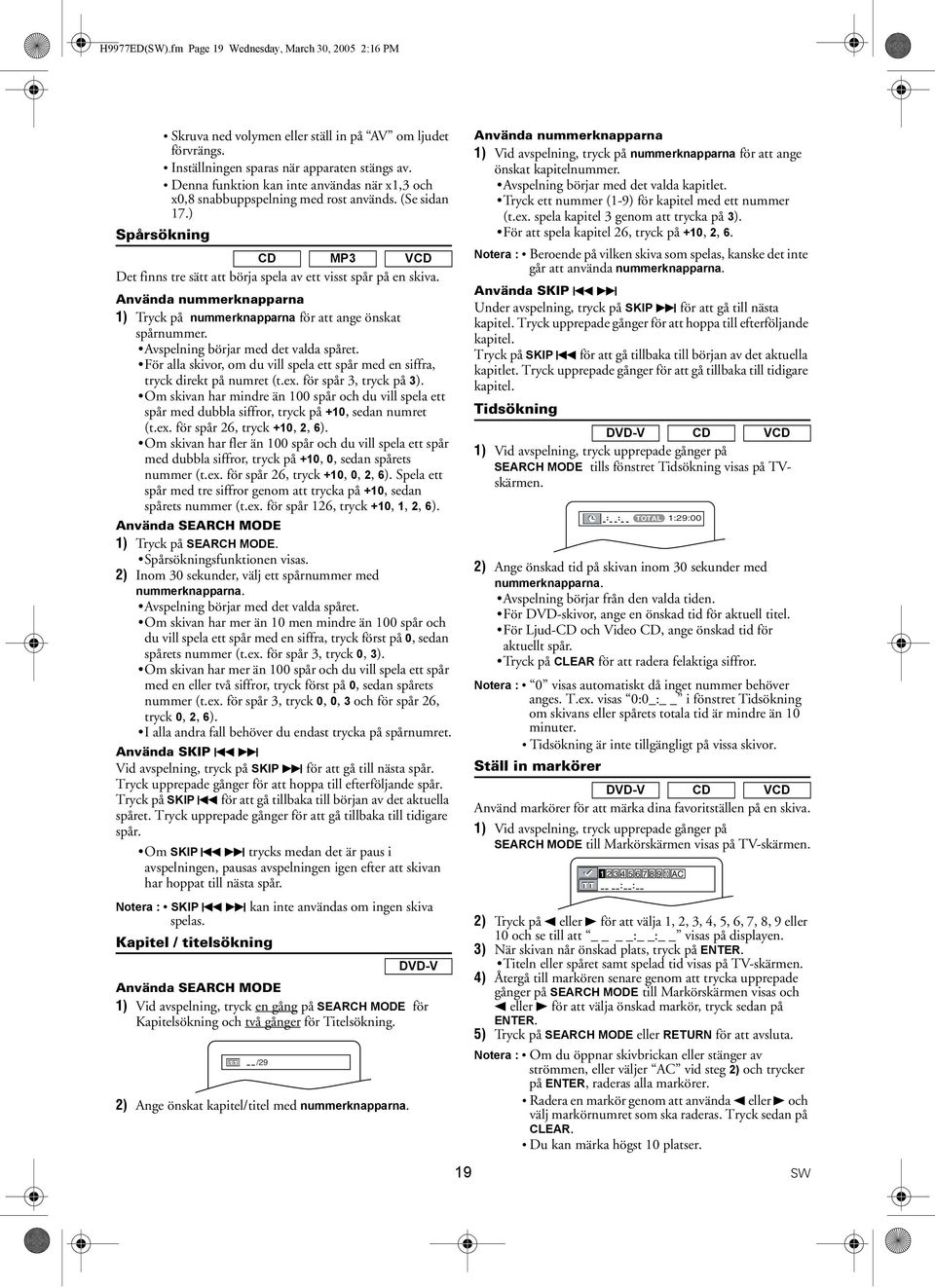

19 H9977ED(SW).fm Page 19 Wednesday, March 30, :16 PM Skruva ned volymen eller ställ in på AV om ljudet förvrängs. Inställningen sparas när apparaten stängs av. Denna funktion kan inte användas när x1,3 och x0,8 snabbuppspelning med rost används. (Se sidan 17.) Spårsökning CD MP3 VCD Det finns tre sätt att börja spela av ett visst spår på en skiva. Använda nummerknapparna 1) Tryck på nummerknapparna för att ange önskat spårnummer. Avspelning börjar med det valda spåret. För alla skivor, om du vill spela ett spår med en siffra, tryck direkt på numret (t.ex. för spår 3, tryck på 3). Om skivan har mindre än 100 spår och du vill spela ett spår med dubbla siffror, tryck på +10, sedan numret (t.ex. för spår 26, tryck +10, 2, 6). Om skivan har fler än 100 spår och du vill spela ett spår med dubbla siffror, tryck på +10, 0, sedan spårets nummer (t.ex. för spår 26, tryck +10, 0, 2, 6). Spela ett spår med tre siffror genom att trycka på +10, sedan spårets nummer (t.ex. för spår 126, tryck +10, 1, 2, 6). Använda SEARCH MODE 1) Tryck på SEARCH MODE. Spårsökningsfunktionen visas. 2) Inom 30 sekunder, välj ett spårnummer med nummerknapparna. Avspelning börjar med det valda spåret. Om skivan har mer än 10 men mindre än 100 spår och du vill spela ett spår med en siffra, tryck först på 0, sedan spårets nummer (t.ex. för spår 3, tryck 0, 3). Om skivan har mer än 100 spår och du vill spela ett spår med en eller två siffror, tryck först på 0, sedan spårets nummer (t.ex. för spår 3, tryck 0, 0, 3 och för spår 26, tryck 0, 2, 6). I alla andra fall behöver du endast trycka på spårnumret. Använda SKIP H G Vid avspelning, tryck på SKIP G för att gå till nästa spår. Tryck upprepade gånger för att hoppa till efterföljande spår. Tryck på SKIP H för att gå tillbaka till början av det aktuella spåret. Tryck upprepade gånger för att gå tillbaka till tidigare spår. Om SKIP H G trycks medan det är paus i avspelningen, pausas avspelningen igen efter att skivan har hoppat till nästa spår. Notera : SKIP H G kan inte användas om ingen skiva spelas. Kapitel / titelsökning Använda SEARCH MODE 1) Vid avspelning, tryck en gång på SEARCH MODE för Kapitelsökning och två gånger för Titelsökning. /29 2) Ange önskat kapitel/titel med nummerknapparna. DVD-V Använda nummerknapparna 1) Vid avspelning, tryck på nummerknapparna för att ange önskat kapitelnummer. Avspelning börjar med det valda kapitlet. Tryck ett nummer (1-9) för kapitel med ett nummer (t.ex. spela kapitel 3 genom att trycka på 3). För att spela kapitel 26, tryck på +10, 2, 6. Notera : Beroende på vilken skiva som spelas, kanske det inte går att använda nummerknapparna. Använda SKIP H G Under avspelning, tryck på SKIP G för att gå till nästa kapitel. Tryck upprepade gånger för att hoppa till efterföljande kapitel. Tryck på SKIP H för att gå tillbaka till början av det aktuella kapitlet. Tryck upprepade gånger för att gå tillbaka till tidigare kapitel. Tidsökning DVD-V CD VCD 1) Vid avspelning, tryck upprepade gånger på SEARCH MODE tills fönstret Tidsökning visas på TVskärmen. TOTAL 1:29:00 2) Ange önskad tid på skivan inom 30 sekunder med nummerknapparna. Avspelning börjar från den valda tiden. För DVD-skivor, ange en önskad tid för aktuell titel. För Ljud-CD och Video CD, ange önskad tid för aktuellt spår. Tryck på CLEAR för att radera felaktiga siffror. Notera : 0 visas automatiskt då inget nummer behöver anges. T.ex. visas 0:0_: i fönstret Tidsökning om skivans eller spårets totala tid är mindre än 10 minuter. Tidsökning är inte tillgängligt på vissa skivor. Ställ in markörer DVD-V CD VCD Använd markörer för att märka dina favoritställen på en skiva. 1) Vid avspelning, tryck upprepade gånger på SEARCH MODE till Markörskärmen visas på TV-skärmen. 2) Tryck på s eller B för att välja 1, 2, 3, 4, 5, 6, 7, 8, 9 eller 10 och se till att : : visas på displayen. 3) När skivan når önskad plats, tryck på ENTER. Titeln eller spåret samt spelad tid visas på TV-skärmen. 4) Återgå till markören senare genom att trycka upprepade gånger på SEARCH MODE till Markörskärmen visas och s eller B för att välja önskad markör, tryck sedan på ENTER. 5) Tryck på SEARCH MODE eller RETURN för att avsluta. Notera : Om du öppnar skivbrickan eller stänger av strömmen, eller väljer AC vid steg 2) och trycker på ENTER, raderas alla markörer. Radera en markör genom att använda s eller B och välj markörnumret som ska raderas. Tryck sedan på CLEAR. Du kan märka högst 10 platser. 19 SW

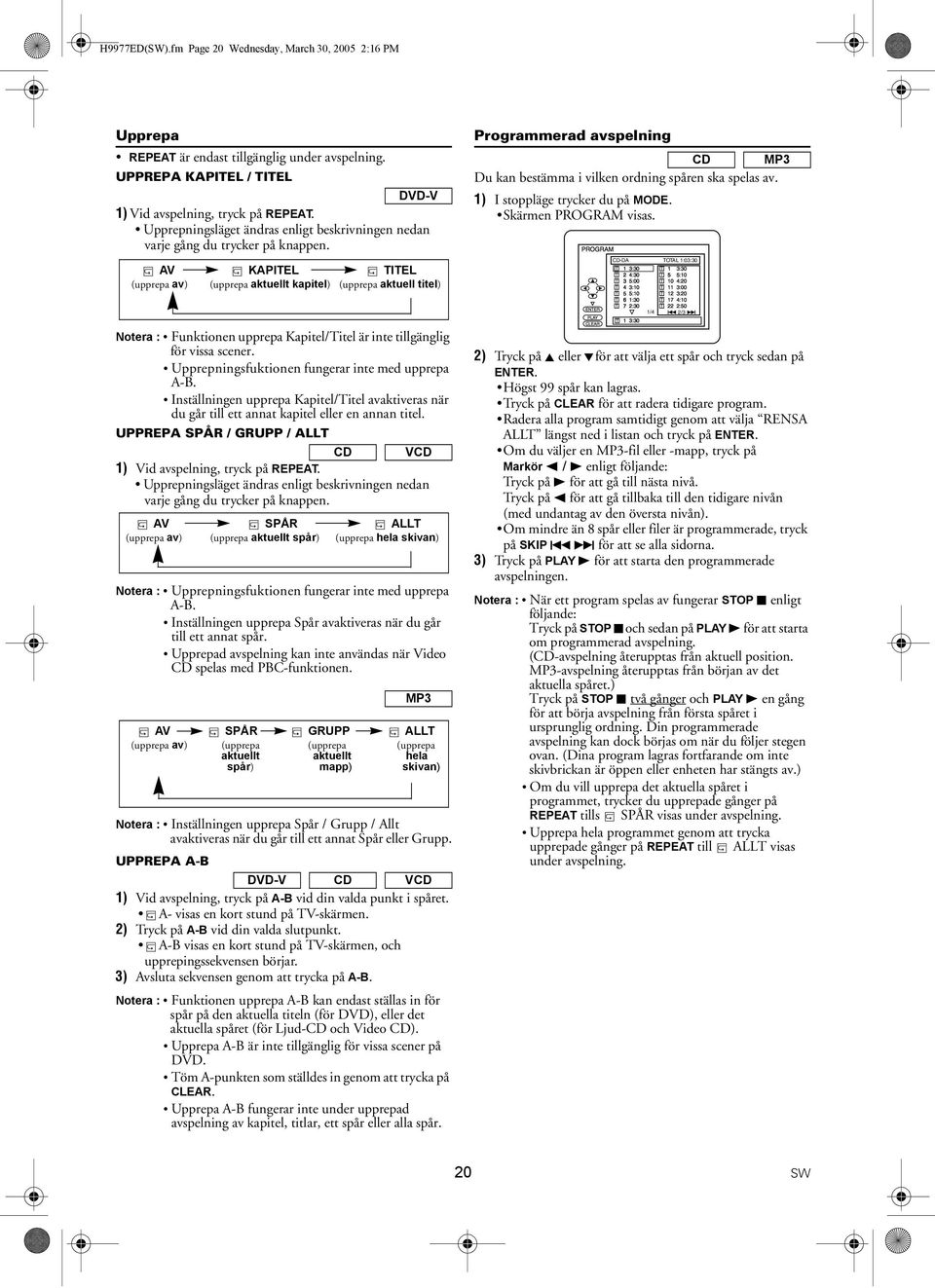

20 H9977ED(SW).fm Page 20 Wednesday, March 30, :16 PM Upprepa REPEAT är endast tillgänglig under avspelning. UPPREPA KAPITEL / TITEL DVD-V 1) Vid avspelning, tryck på REPEAT. Upprepningsläget ändras enligt beskrivningen nedan varje gång du trycker på knappen. AV KAPITEL TITEL (upprepa av) (upprepa aktuellt kapitel) (upprepa aktuell titel) Notera : Funktionen upprepa Kapitel/Titel är inte tillgänglig för vissa scener. Upprepningsfuktionen fungerar inte med upprepa A-B. Inställningen upprepa Kapitel/Titel avaktiveras när du går till ett annat kapitel eller en annan titel. UPPREPA SPÅR / GRUPP / ALLT CD VCD 1) Vid avspelning, tryck på REPEAT. Upprepningsläget ändras enligt beskrivningen nedan varje gång du trycker på knappen. AV SPÅR ALLT (upprepa av) (upprepa aktuellt spår) (upprepa hela skivan) Notera : Upprepningsfuktionen fungerar inte med upprepa A-B. Inställningen upprepa Spår avaktiveras när du går till ett annat spår. Upprepad avspelning kan inte användas när Video CD spelas med PBC-funktionen. Notera : Inställningen upprepa Spår / Grupp / Allt avaktiveras när du går till ett annat Spår eller Grupp. UPPREPA A-B MP3 AV SPÅR GRUPP ALLT (upprepa av) (upprepa (upprepa (upprepa aktuellt aktuellt hela spår) mapp) skivan) DVD-V CD VCD 1) Vid avspelning, tryck på A-B vid din valda punkt i spåret. A- visas en kort stund på TV-skärmen. 2) Tryck på A-B vid din valda slutpunkt. A-B visas en kort stund på TV-skärmen, och upprepingssekvensen börjar. 3) Avsluta sekvensen genom att trycka på A-B. Notera : Funktionen upprepa A-B kan endast ställas in för spår på den aktuella titeln (för DVD), eller det aktuella spåret (för Ljud-CD och Video CD). Upprepa A-B är inte tillgänglig för vissa scener på DVD. Töm A-punkten som ställdes in genom att trycka på CLEAR. Upprepa A-B fungerar inte under upprepad avspelning av kapitel, titlar, ett spår eller alla spår. Programmerad avspelning CD MP3 Du kan bestämma i vilken ordning spåren ska spelas av. 1) I stoppläge trycker du på MODE. Skärmen PROGRAM visas. CD-DA TOTAL 1:03:30 1 3:30 2 4:30 3 5:00 4 3:10 5 5:10 6 1:30 7 2:30 1 3:30 1 3:30 5 5: : : : : :50 1/4 2/3 2) Tryck på K eller L för att välja ett spår och tryck sedan på ENTER. Högst 99 spår kan lagras. Tryck på CLEAR för att radera tidigare program. Radera alla program samtidigt genom att välja RENSA ALLT längst ned i listan och tryck på ENTER. Om du väljer en MP3-fil eller -mapp, tryck på Markör s / B enligt följande: Tryck på B för att gå till nästa nivå. Tryck på s för att gå tillbaka till den tidigare nivån (med undantag av den översta nivån). Om mindre än 8 spår eller filer är programmerade, tryck på SKIP H G för att se alla sidorna. 3) Tryck på PLAY B för att starta den programmerade avspelningen. Notera : När ett program spelas av fungerar STOP C enligt följande: Tryck på STOP C och sedan på PLAY B för att starta om programmerad avspelning. (CD-avspelning återupptas från aktuell position. MP3-avspelning återupptas från början av det aktuella spåret.) Tryck på STOP C två gånger och PLAY B en gång för att börja avspelning från första spåret i ursprunglig ordning. Din programmerade avspelning kan dock börjas om när du följer stegen ovan. (Dina program lagras fortfarande om inte skivbrickan är öppen eller enheten har stängts av.) Om du vill upprepa det aktuella spåret i programmet, trycker du upprepade gånger på REPEAT tills SPÅR visas under avspelning. Upprepa hela programmet genom att trycka upprepade gånger på REPEAT till ALLT visas under avspelning. 20 SW
