1 Examensarbete LITH-ITN-EX 02/253--SE Brandskydd av stålprofiler en jämförelse av kostnader för olika metoder att brandskydda stålpelare. Fireprotection of steel sections a comparison of costs for different methods to protect steelcolumns from fire. Anna Holmgren Department of Science and Technology Linköpings Universitet SE Norrköping, Sweden Institutionen för teknik och naturvetenskap Linköpings Universitet Norrköping

2 LITH-ITN-EX 02/253--SE Brandskydd av stålprofiler en jämförelse av kostnader för olika metoder att brandskydda stålpelare. Fireprotection of steel sections a comparison of costs for different methods to protect steelcolumns from fire. Examensarbete utfört i konstruktion vid Linköpings Tekniska Högskola, Campus Norrköping Anna Holmgren Handledare: Ulf Ingvarsson Examinator: Anders Johansson Norrköping den

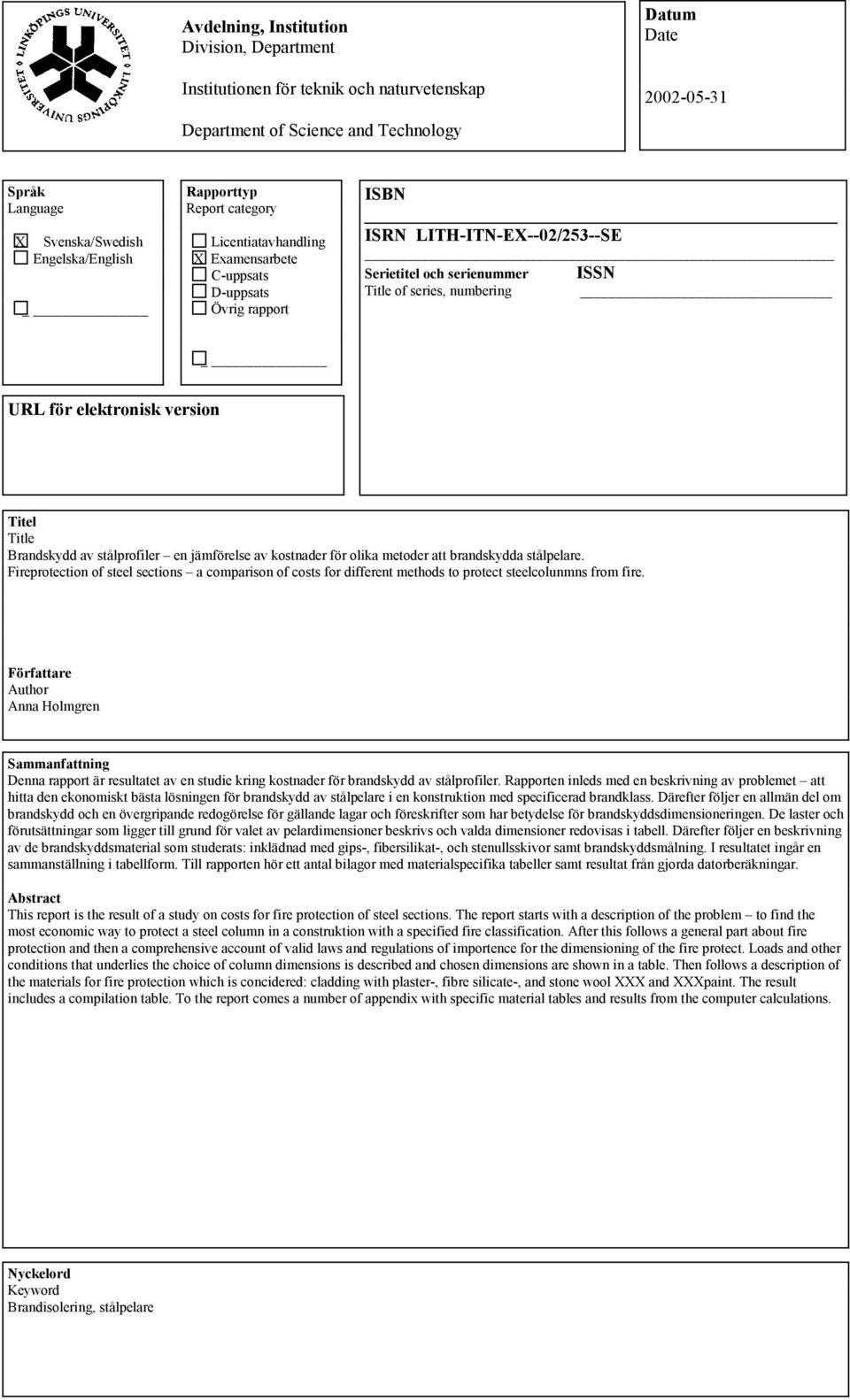

3 Avdelning, Institution Division, Department Institutionen för teknik och naturvetenskap Department of Science and Technology Datum Date Språk Language X Svenska/Swedish Engelska/English Rapporttyp Report category Licentiatavhandling X Examensarbete C-uppsats D-uppsats Övrig rapport ISBN ISRN LITH-ITN-EX--02/253--SE Serietitel och serienummer ISSN Title of series, numbering URL för elektronisk version Titel Title Brandskydd av stålprofiler en jämförelse av kostnader för olika metoder att brandskydda stålpelare. Fireprotection of steel sections a comparison of costs for different methods to protect steelcolunmns from fire. Författare Author Anna Holmgren Sammanfattning Denna rapport är resultatet av en studie kring kostnader för brandskydd av stålprofiler. Rapporten inleds med en beskrivning av problemet att hitta den ekonomiskt bästa lösningen för brandskydd av stålpelare i en konstruktion med specificerad brandklass. Därefter följer en allmän del om brandskydd och en övergripande redogörelse för gällande lagar och föreskrifter som har betydelse för brandskyddsdimensioneringen. De laster och förutsättningar som ligger till grund för valet av pelardimensioner beskrivs och valda dimensioner redovisas i tabell. Därefter följer en beskrivning av de brandskyddsmaterial som studerats: inklädnad med gips-, fibersilikat-, och stenullsskivor samt brandskyddsmålning. I resultatet ingår en sammanställning i tabellform. Till rapporten hör ett antal bilagor med materialspecifika tabeller samt resultat från gjorda datorberäkningar. Abstract This report is the result of a study on costs for fire protection of steel sections. The report starts with a description of the problem to find the most economic way to protect a steel column in a construktion with a specified fire classification. After this follows a general part about fire protection and then a comprehensive account of valid laws and regulations of importence for the dimensioning of the fire protect. Loads and other conditions that underlies the choice of column dimensions is described and chosen dimensions are shown in a table. Then follows a description of the materials for fire protection which is concidered: cladding with plaster-, fibre silicate-, and stone wool XXX and XXXpaint. The result includes a compilation table. To the report comes a number of appendix with specific material tables and results from the computer calculations. Nyckelord Keyword Brandisolering, stålpelare

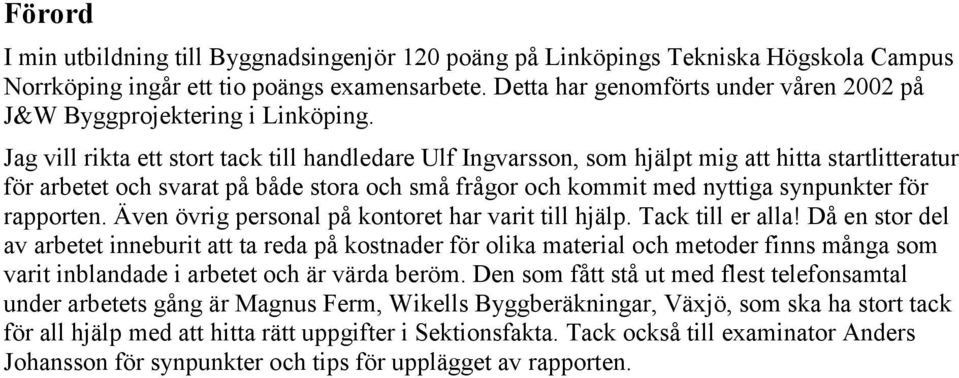

4 Förord I min utbildning till Byggnadsingenjör 120 poäng på Linköpings Tekniska Högskola Campus Norrköping ingår ett tio poängs examensarbete. Detta har genomförts under våren 2002 på J&W Byggprojektering i Linköping. Jag vill rikta ett stort tack till handledare Ulf Ingvarsson, som hjälpt mig att hitta startlitteratur för arbetet och svarat på både stora och små frågor och kommit med nyttiga synpunkter för rapporten. Även övrig personal på kontoret har varit till hjälp. Tack till er alla! Då en stor del av arbetet inneburit att ta reda på kostnader för olika material och metoder finns många som varit inblandade i arbetet och är värda beröm. Den som fått stå ut med flest telefonsamtal under arbetets gång är Magnus Ferm, Wikells Byggberäkningar, Växjö, som ska ha stort tack för all hjälp med att hitta rätt uppgifter i Sektionsfakta. Tack också till examinator Anders Johansson för synpunkter och tips för upplägget av rapporten.

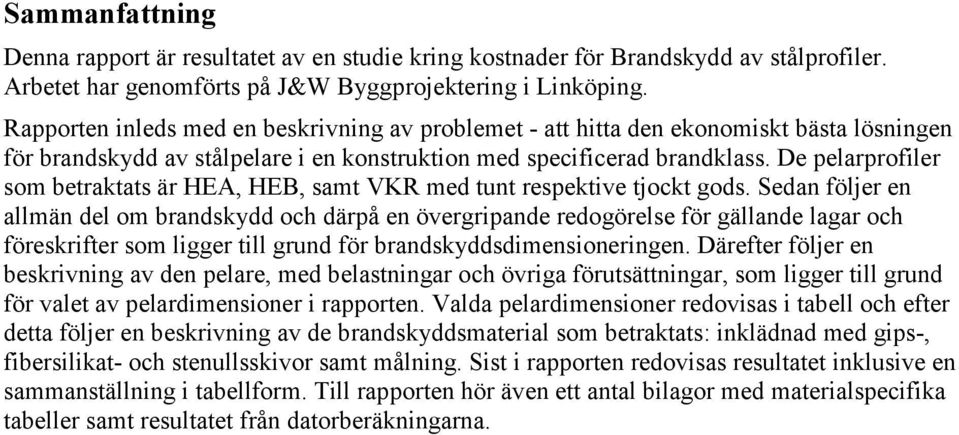

5 Sammanfattning Denna rapport är resultatet av en studie kring kostnader för Brandskydd av stålprofiler. Arbetet har genomförts på J&W Byggprojektering i Linköping. Rapporten inleds med en beskrivning av problemet - att hitta den ekonomiskt bästa lösningen för brandskydd av stålpelare i en konstruktion med specificerad brandklass. De pelarprofiler som betraktats är HEA, HEB, samt VKR med tunt respektive tjockt gods. Sedan följer en allmän del om brandskydd och därpå en övergripande redogörelse för gällande lagar och föreskrifter som ligger till grund för brandskyddsdimensioneringen. Därefter följer en beskrivning av den pelare, med belastningar och övriga förutsättningar, som ligger till grund för valet av pelardimensioner i rapporten. Valda pelardimensioner redovisas i tabell och efter detta följer en beskrivning av de brandskyddsmaterial som betraktats: inklädnad med gips-, fibersilikat- och stenullsskivor samt målning. Sist i rapporten redovisas resultatet inklusive en sammanställning i tabellform. Till rapporten hör även ett antal bilagor med materialspecifika tabeller samt resultatet från datorberäkningarna.

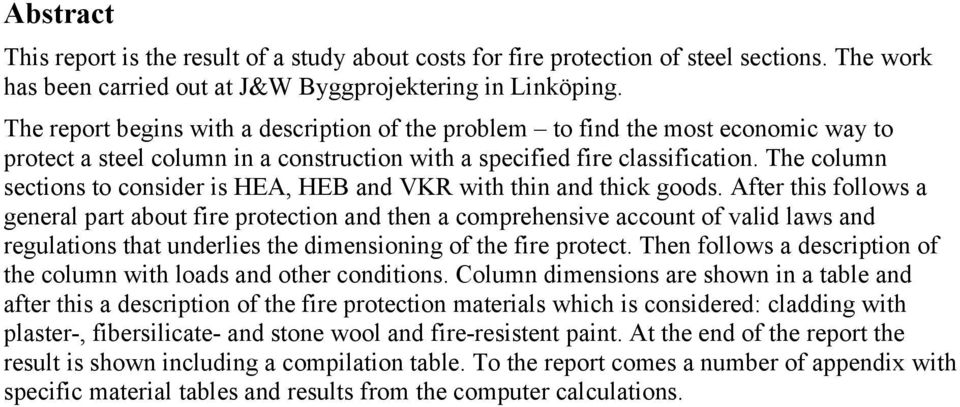

6 Abstract This report is the result of a study about costs for fire protection of steel sections. The work has been carried out at J&W Byggprojektering in Linköping. The report begins with a description of the problem to find the most economic way to protect a steel column in a construction with a specified fire classification. The column sections to consider is HEA, HEB and VKR with thin and thick goods. After this follows a general part about fire protection and then a comprehensive account of valid laws and regulations that underlies the dimensioning of the fire protect. Then follows a description of the column with loads and other conditions. Column dimensions are shown in a table and after this a description of the fire protection materials which is considered: cladding with plaster-, fibersilicate- and stone wool and fire-resistent paint. At the end of the report the result is shown including a compilation table. To the report comes a number of appendix with specific material tables and results from the computer calculations.

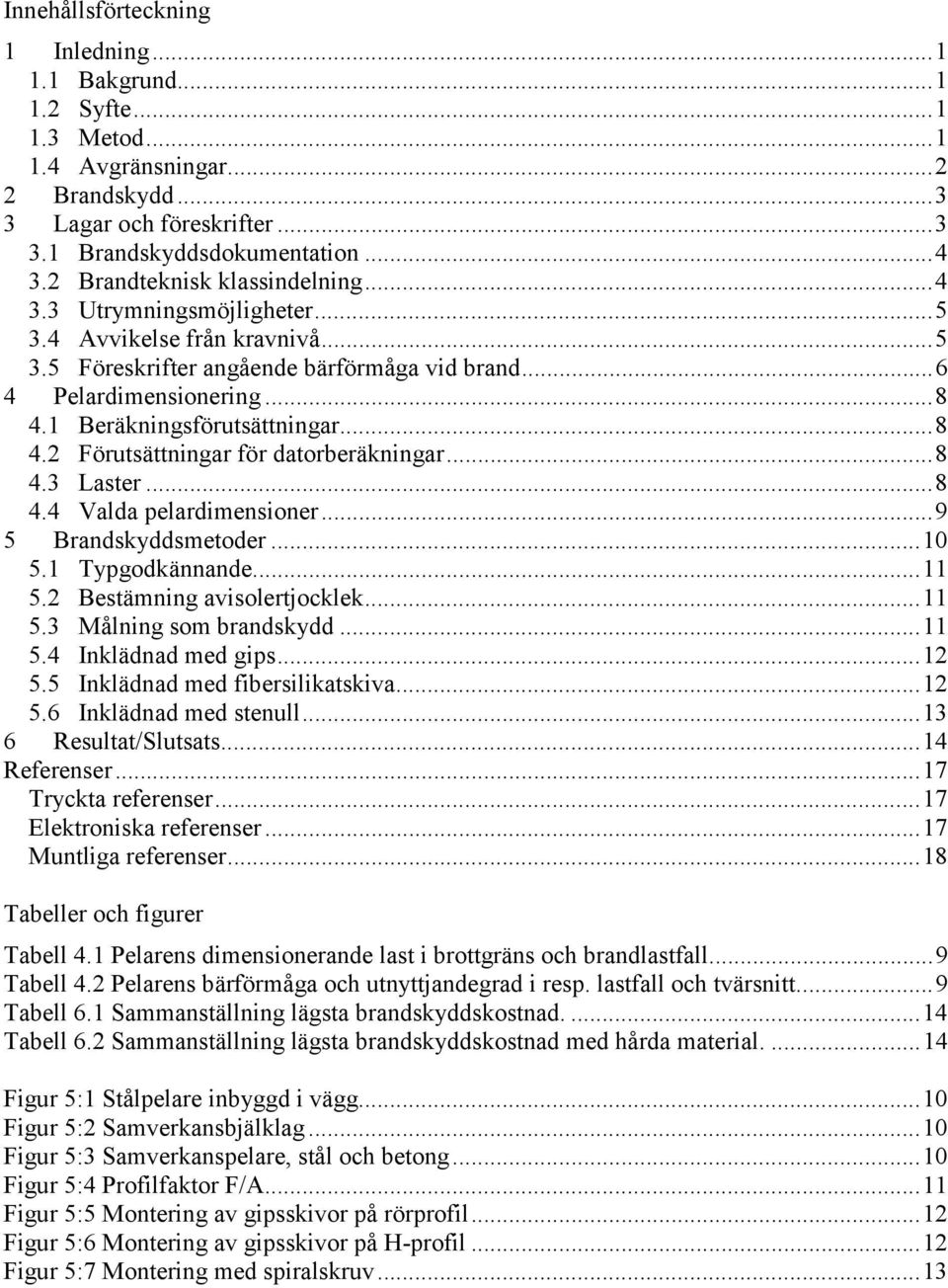

7 Innehållsförteckning 1 Inledning Bakgrund Syfte Metod Avgränsningar Brandskydd Lagar och föreskrifter Brandskyddsdokumentation Brandteknisk klassindelning Utrymningsmöjligheter Avvikelse från kravnivå Föreskrifter angående bärförmåga vid brand Pelardimensionering Beräkningsförutsättningar Förutsättningar för datorberäkningar Laster Valda pelardimensioner Brandskyddsmetoder Typgodkännande Bestämning avisolertjocklek Målning som brandskydd Inklädnad med gips Inklädnad med fibersilikatskiva Inklädnad med stenull Resultat/Slutsats...14 Referenser...17 Tryckta referenser...17 Elektroniska referenser...17 Muntliga referenser...18 Tabeller och figurer Tabell 4.1 Pelarens dimensionerande last i brottgräns och brandlastfall...9 Tabell 4.2 Pelarens bärförmåga och utnyttjandegrad i resp. lastfall och tvärsnitt...9 Tabell 6.1 Sammanställning lägsta brandskyddskostnad Tabell 6.2 Sammanställning lägsta brandskyddskostnad med hårda material Figur 5:1 Stålpelare inbyggd i vägg...10 Figur 5:2 Samverkansbjälklag...10 Figur 5:3 Samverkanspelare, stål och betong...10 Figur 5:4 faktor F/A...11 Figur 5:5 Montering av gipsskivor på rörprofil...12 Figur 5:6 Montering av gipsskivor på H-profil...12 Figur 5:7 Montering med spiralskruv...13

8 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 1 Inledning 1.1 Bakgrund J&W är ett konsultföretag med affärsområdena Arkitektur och Design, Byggprojektering, Energi och Miljö, Management, Samhällsbyggnad samt Systems. På J&W Byggprojektering i Linköping arbetar nio konstruktörer med projektering av byggnader. I deras arbete ingår även att hitta lösningar för en byggnads fysiska brandskydd. Så här skriver Håkan Lantz, J&W Byggprojektering, Luleå, i J&W:s interntidning Hus- Notiser nr 2/98 om vad brandskyddsprojektering innebär för konstruktörerna i företaget: Brandskyddsprojektering innebär att vi är med och utformar brandskyddet i ett projekt m h t till gällande byggregler och beställarens önskemål. 1 Brandskyddsprojektering innebär för oss i första hand att brandskyddet utformas enligt gällande byggregler på ett sätt som är optimalt för våra beställare m h t till skyddseffekt och ekonomi. Inom reglernas ramar finns ofta möjligheter att uppfylla funktionskraven för brandskydd på flera olika sätt. 2 Frågor som rör detta och material härom ingår i kursmaterialet för en internutbildning om brandskyddsfrågor som hölls i januari På den kursen efterlystes något hjälpmedel för kostnadseffektiva val av brandskydd i konstruktioner, vilket gav uppslag till denna rapport. Projekteringsarbeten ska göras i samråd med beställaren. För att på ekonomiskt bästa sätt välja metod till brandskydd av stålpelare behöver man analysera de olika metodernas användningsområden, då det kan vara svårt att hitta en säker metod utan att använda sig av schabloner eller överdimensionering. För att som konstruktör kunna erbjuda den mest ekonomiska lösningen till beställaren är en studie kring dessa frågor önskvärd. Därmed kan en lathund vara till hjälp i projekteringen. En tabell med jämförelse av olika material och dess kostnader gör det lättare att se för vilket pelartvärsnitt och vid vilken brandklass en viss typ av brandskydd är mest lämplig. Att överdimensionera stålet är ett relativt dyrt sätt att klara brandskyddet och därför vill man hitta mer kostnadseffektiva lösningar för att uppfylla brandskyddskravet på annat sätt. 1.2 Syfte Syftet med rapporten är att analysera och jämföra olika metoder för brandskydd av stålkonstruktioner. I rapporten tas hänsyn till kostnader för brandskyddets material samt arbetskostnader för montering av detsamma. Med utgångspunkt från myndighetskrav och uppgifter från tillverkare av brandskyddsmaterial ska arbetet mynna i en förteckning där kostnader för brandskydd för varje brandskyddsklass och profil ska kunna utläsas. Rapporten är tänkt att användas av konstruktörer och andra berörda inom byggbranschen. 1.3 Metod Utgångspunkten i rapporten är fakta om de olika brandskyddsmaterialen vissa vanligen förekommande fabrikat har valts ut för att få utredningen hanterbar. För att jämförelsen ska bli så realistisk som möjligt görs beräkningarna i rapporten med utgångspunkt från en fritt stående pelare med fyrsidig brandbelastning. Lastberäkningar görs med givna belastningsförutsättningar från ett för J&W vanligt förkommande projekt. Utifrån dessa 1 Hus-Notiser 98/2 sid. 2 2 Ibidem 1

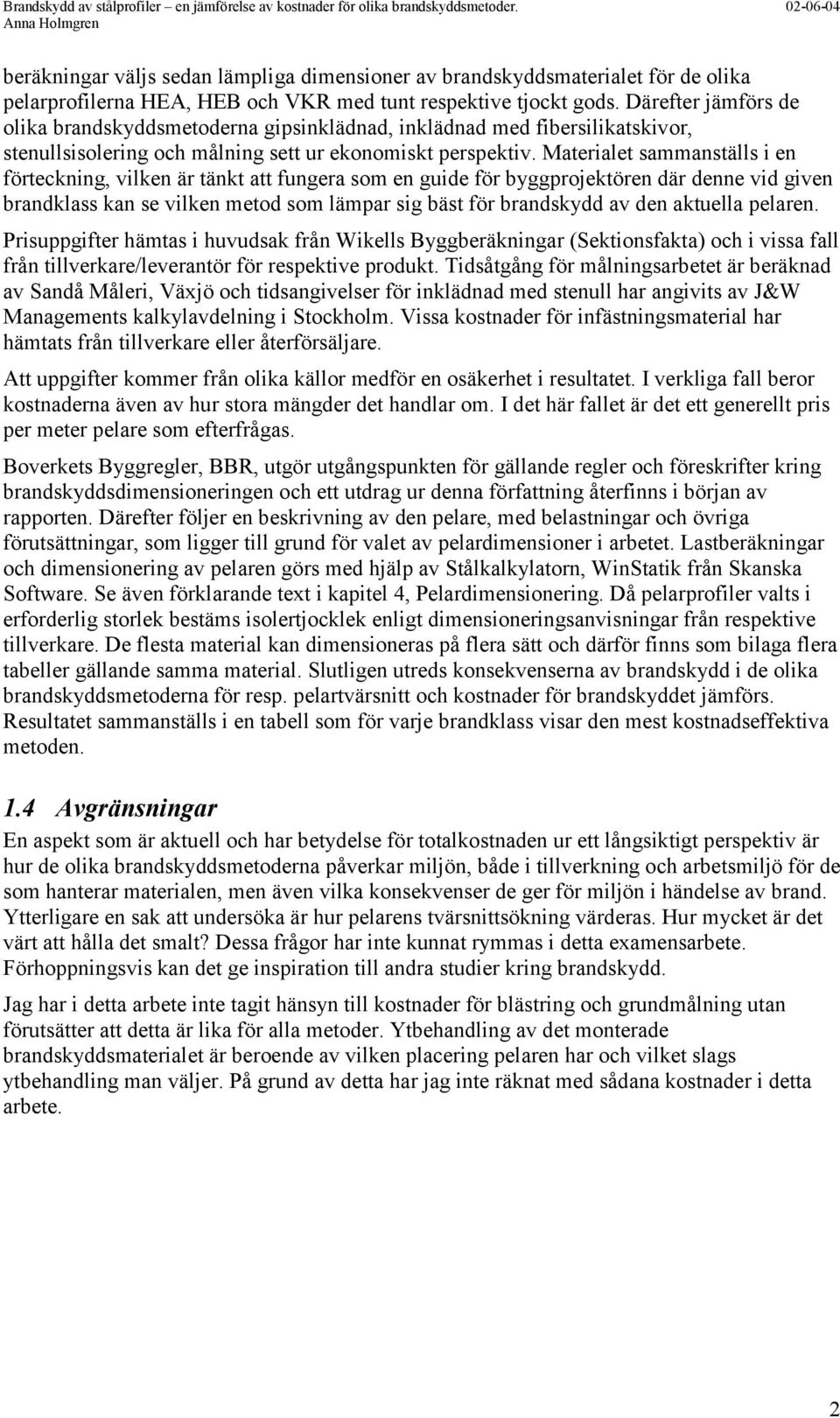

9 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren beräkningar väljs sedan lämpliga dimensioner av brandskyddsmaterialet för de olika pelarprofilerna HEA, HEB och VKR med tunt respektive tjockt gods. Därefter jämförs de olika brandskyddsmetoderna gipsinklädnad, inklädnad med fibersilikatskivor, stenullsisolering och målning sett ur ekonomiskt perspektiv. Materialet sammanställs i en förteckning, vilken är tänkt att fungera som en guide för byggprojektören där denne vid given brandklass kan se vilken metod som lämpar sig bäst för brandskydd av den aktuella pelaren. Prisuppgifter hämtas i huvudsak från Wikells Byggberäkningar (Sektionsfakta) och i vissa fall från tillverkare/leverantör för respektive produkt. såtgång för målningsarbetet är beräknad av Sandå Måleri, Växjö och tidsangivelser för inklädnad med stenull har angivits av J&W Managements kalkylavdelning i Stockholm. Vissa kostnader för infästningsmaterial har hämtats från tillverkare eller återförsäljare. Att uppgifter kommer från olika källor medför en osäkerhet i resultatet. I verkliga fall beror kostnaderna även av hur stora mängder det handlar om. I det här fallet är det ett generellt pris per meter pelare som efterfrågas. Boverkets Byggregler, BBR, utgör utgångspunkten för gällande regler och föreskrifter kring brandskyddsdimensioneringen och ett utdrag ur denna författning återfinns i början av rapporten. Därefter följer en beskrivning av den pelare, med belastningar och övriga förutsättningar, som ligger till grund för valet av pelardimensioner i arbetet. Lastberäkningar och dimensionering av pelaren görs med hjälp av Stålkalkylatorn, WinStatik från Skanska Software. Se även förklarande text i kapitel 4, Pelardimensionering. Då pelarprofiler valts i erforderlig storlek bestäms isolertjocklek enligt dimensioneringsanvisningar från respektive tillverkare. De flesta material kan dimensioneras på flera sätt och därför finns som bilaga flera tabeller gällande samma material. Slutligen utreds konsekvenserna av brandskydd i de olika brandskyddsmetoderna för resp. pelartvärsnitt och kostnader för brandskyddet jämförs. Resultatet sammanställs i en tabell som för varje brandklass visar den mest kostnadseffektiva metoden. 1.4 Avgränsningar En aspekt som är aktuell och har betydelse för totalkostnaden ur ett långsiktigt perspektiv är hur de olika brandskyddsmetoderna påverkar miljön, både i tillverkning och arbetsmiljö för de som hanterar materialen, men även vilka konsekvenser de ger för miljön i händelse av brand. Ytterligare en sak att undersöka är hur pelarens tvärsnittsökning värderas. Hur mycket är det värt att hålla det smalt? Dessa frågor har inte kunnat rymmas i detta examensarbete. Förhoppningsvis kan det ge inspiration till andra studier kring brandskydd. Jag har i detta arbete inte tagit hänsyn till kostnader för blästring och grundmålning utan förutsätter att detta är lika för alla metoder. Ytbehandling av det monterade brandskyddsmaterialet är beroende av vilken placering pelaren har och vilket slags ytbehandling man väljer. På grund av detta har jag inte räknat med sådana kostnader i detta arbete. 2

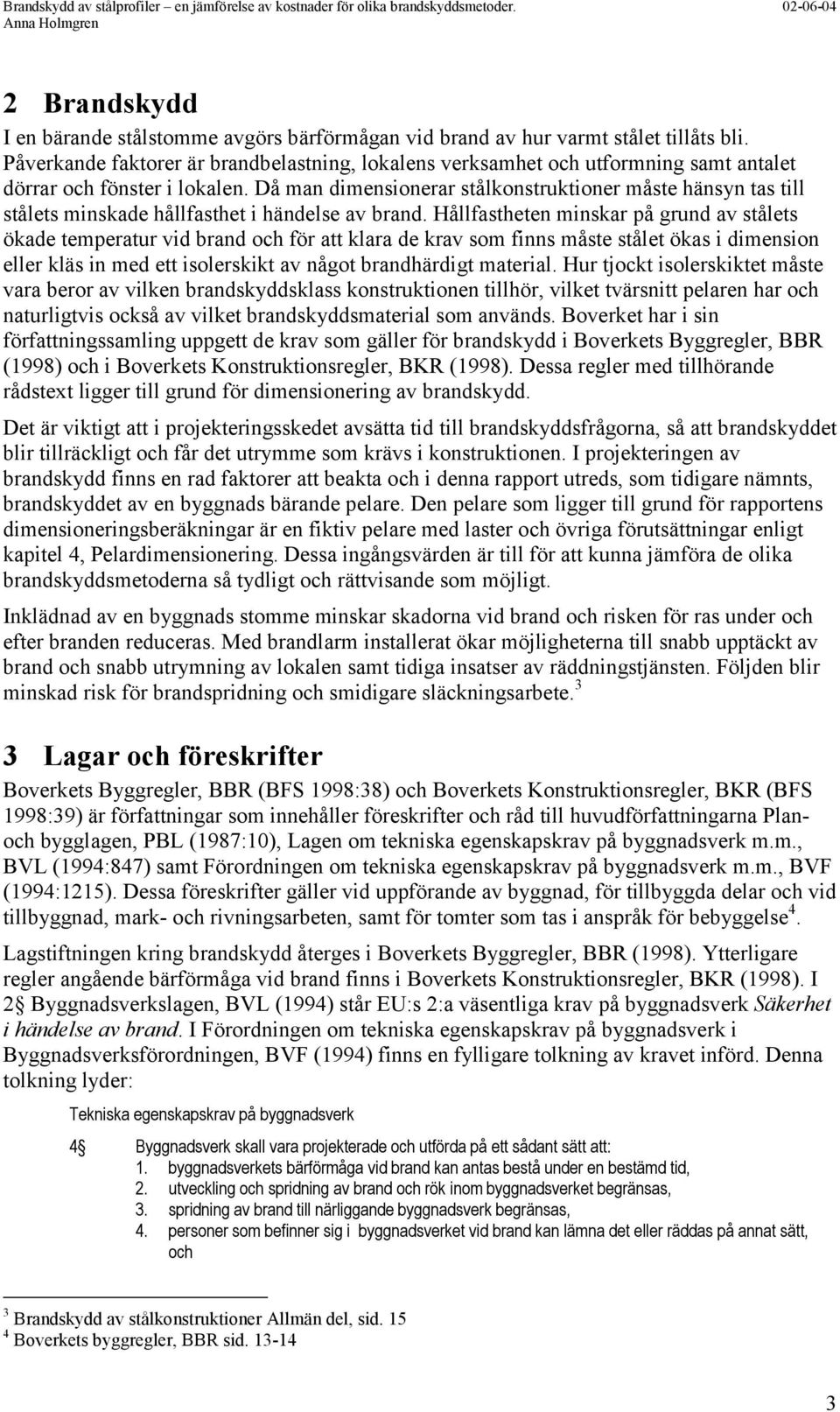

10 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 2 Brandskydd I en bärande stålstomme avgörs bärförmågan vid brand av hur varmt stålet tillåts bli. Påverkande faktorer är brandbelastning, lokalens verksamhet och utformning samt antalet dörrar och fönster i lokalen. Då man dimensionerar stålkonstruktioner måste hänsyn tas till stålets minskade hållfasthet i händelse av brand. Hållfastheten minskar på grund av stålets ökade temperatur vid brand och för att klara de krav som finns måste stålet ökas i dimension eller kläs in med ett isolerskikt av något brandhärdigt material. Hur tjockt isolerskiktet måste vara beror av vilken brandskyddsklass konstruktionen tillhör, vilket tvärsnitt pelaren har och naturligtvis också av vilket brandskyddsmaterial som används. Boverket har i sin författningssamling uppgett de krav som gäller för brandskydd i Boverkets Byggregler, BBR (1998) och i Boverkets Konstruktionsregler, BKR (1998). Dessa regler med tillhörande rådstext ligger till grund för dimensionering av brandskydd. Det är viktigt att i projekteringsskedet avsätta tid till brandskyddsfrågorna, så att brandskyddet blir tillräckligt och får det utrymme som krävs i konstruktionen. I projekteringen av brandskydd finns en rad faktorer att beakta och i denna rapport utreds, som tidigare nämnts, brandskyddet av en byggnads bärande pelare. Den pelare som ligger till grund för rapportens dimensioneringsberäkningar är en fiktiv pelare med laster och övriga förutsättningar enligt kapitel 4, Pelardimensionering. Dessa ingångsvärden är till för att kunna jämföra de olika brandskyddsmetoderna så tydligt och rättvisande som möjligt. Inklädnad av en byggnads stomme minskar skadorna vid brand och risken för ras under och efter branden reduceras. Med brandlarm installerat ökar möjligheterna till snabb upptäckt av brand och snabb utrymning av lokalen samt tidiga insatser av räddningstjänsten. Följden blir minskad risk för brandspridning och smidigare släckningsarbete. 3 3 Lagar och föreskrifter Boverkets Byggregler, BBR (BFS 1998:38) och Boverkets Konstruktionsregler, BKR (BFS 1998:39) är författningar som innehåller föreskrifter och råd till huvudförfattningarna Planoch bygglagen, PBL (1987:10), Lagen om tekniska egenskapskrav på byggnadsverk m.m., BVL (1994:847) samt Förordningen om tekniska egenskapskrav på byggnadsverk m.m., BVF (1994:1215). Dessa föreskrifter gäller vid uppförande av byggnad, för tillbyggda delar och vid tillbyggnad, mark- och rivningsarbeten, samt för tomter som tas i anspråk för bebyggelse 4. Lagstiftningen kring brandskydd återges i Boverkets Byggregler, BBR (1998). Ytterligare regler angående bärförmåga vid brand finns i Boverkets Konstruktionsregler, BKR (1998). I 2 Byggnadsverkslagen, BVL (1994) står EU:s 2:a väsentliga krav på byggnadsverk Säkerhet i händelse av brand. I Förordningen om tekniska egenskapskrav på byggnadsverk i Byggnadsverksförordningen, BVF (1994) finns en fylligare tolkning av kravet införd. Denna tolkning lyder: Tekniska egenskapskrav på byggnadsverk 4 Byggnadsverk skall vara projekterade och utförda på ett sådant sätt att: 1. byggnadsverkets bärförmåga vid brand kan antas bestå under en bestämd tid, 2. utveckling och spridning av brand och rök inom byggnadsverket begränsas, 3. spridning av brand till närliggande byggnadsverk begränsas, 4. personer som befinner sig i byggnadsverket vid brand kan lämna det eller räddas på annat sätt, och 3 Brandskydd av stålkonstruktioner Allmän del, sid Boverkets byggregler, BBR sid

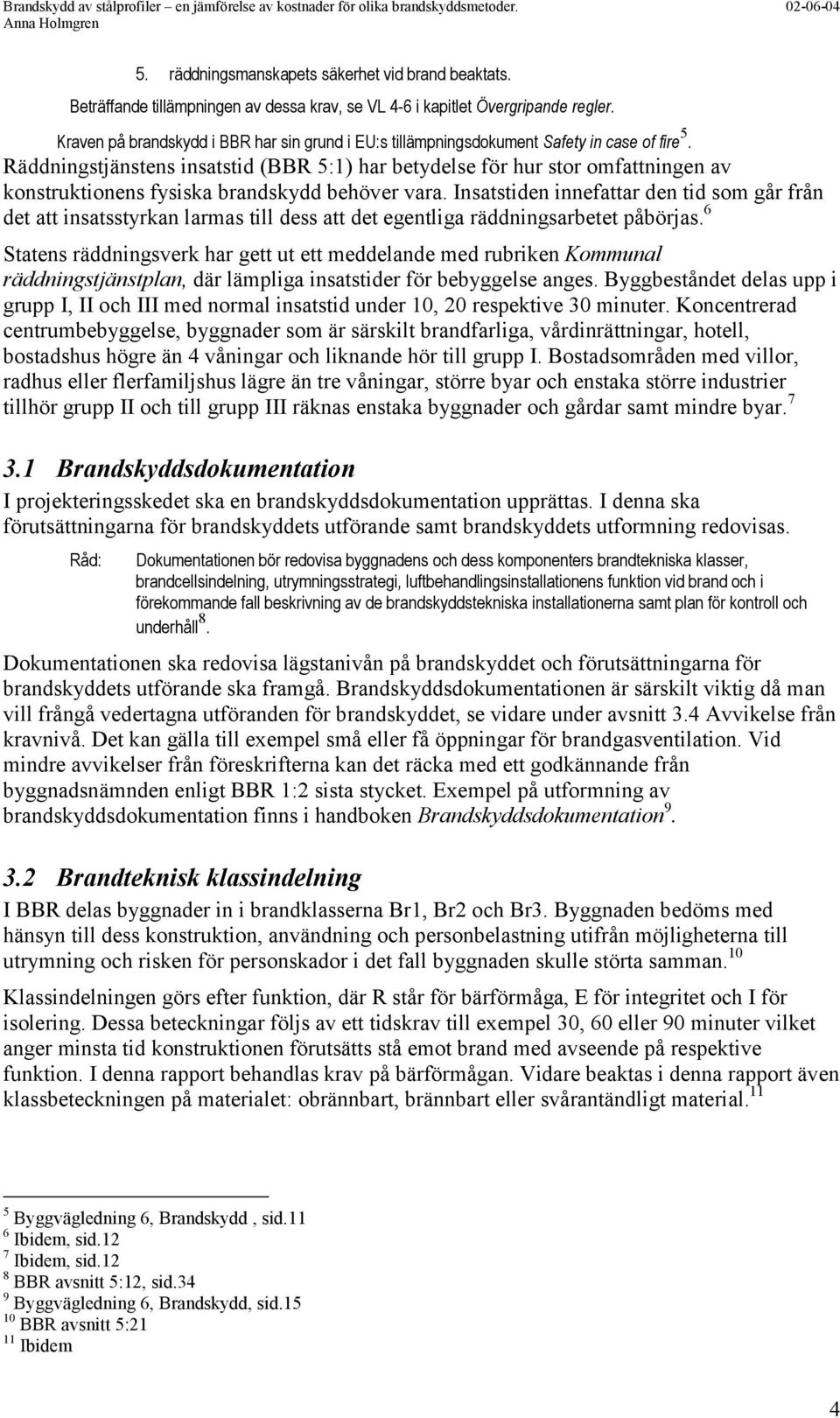

11 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 5. räddningsmanskapets säkerhet vid brand beaktats. Beträffande tillämpningen av dessa krav, se VL 4-6 i kapitlet Övergripande regler. Kraven på brandskydd i BBR har sin grund i EU:s tillämpningsdokument Safety in case of fire 5. Räddningstjänstens insatstid (BBR 5:1) har betydelse för hur stor omfattningen av konstruktionens fysiska brandskydd behöver vara. Insatstiden innefattar den tid som går från det att insatsstyrkan larmas till dess att det egentliga räddningsarbetet påbörjas. 6 Statens räddningsverk har gett ut ett meddelande med rubriken Kommunal räddningstjänstplan, där lämpliga insatstider för bebyggelse anges. Byggbeståndet delas upp i grupp I, II och III med normal insatstid under 10, 20 respektive 30 minuter. Koncentrerad centrumbebyggelse, byggnader som är särskilt brandfarliga, vårdinrättningar, hotell, bostadshus högre än 4 våningar och liknande hör till grupp I. Bostadsområden med villor, radhus eller flerfamiljshus lägre än tre våningar, större byar och enstaka större industrier tillhör grupp II och till grupp III räknas enstaka byggnader och gårdar samt mindre byar Brandskyddsdokumentation I projekteringsskedet ska en brandskyddsdokumentation upprättas. I denna ska förutsättningarna för brandskyddets utförande samt brandskyddets utformning redovisas. Råd: Dokumentationen bör redovisa byggnadens och dess komponenters brandtekniska klasser, brandcellsindelning, utrymningsstrategi, luftbehandlingsinstallationens funktion vid brand och i förekommande fall beskrivning av de brandskyddstekniska installationerna samt plan för kontroll och underhåll 8. Dokumentationen ska redovisa lägstanivån på brandskyddet och förutsättningarna för brandskyddets utförande ska framgå. Brandskyddsdokumentationen är särskilt viktig då man vill frångå vedertagna utföranden för brandskyddet, se vidare under avsnitt 3.4 Avvikelse från kravnivå. Det kan gälla till exempel små eller få öppningar för brandgasventilation. Vid mindre avvikelser från föreskrifterna kan det räcka med ett godkännande från byggnadsnämnden enligt BBR 1:2 sista stycket. Exempel på utformning av brandskyddsdokumentation finns i handboken Brandskyddsdokumentation Brandteknisk klassindelning I BBR delas byggnader in i brandklasserna Br1, Br2 och Br3. Byggnaden bedöms med hänsyn till dess konstruktion, användning och personbelastning utifrån möjligheterna till utrymning och risken för personskador i det fall byggnaden skulle störta samman. 10 Klassindelningen görs efter funktion, där R står för bärförmåga, E för integritet och I för isolering. Dessa beteckningar följs av ett tidskrav till exempel 30, 60 eller 90 minuter vilket anger minsta tid konstruktionen förutsätts stå emot brand med avseende på respektive funktion. I denna rapport behandlas krav på bärförmågan. Vidare beaktas i denna rapport även klassbeteckningen på materialet: obrännbart, brännbart eller svårantändligt material Byggvägledning 6, Brandskydd, sid.11 6 Ibidem, sid.12 7 Ibidem, sid.12 8 BBR avsnitt 5:12, sid.34 9 Byggvägledning 6, Brandskydd, sid BBR avsnitt 5:21 11 Ibidem 4

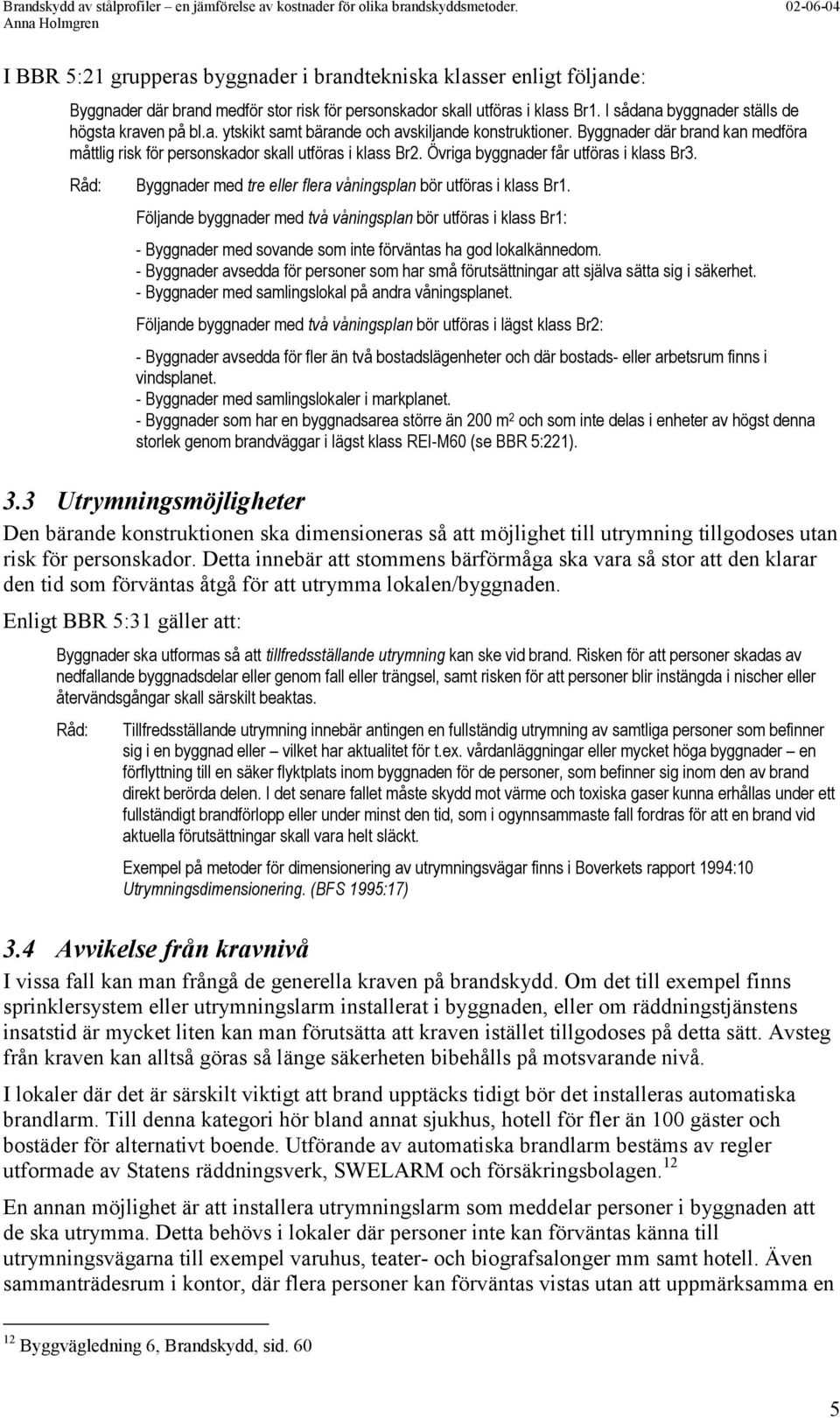

12 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren I BBR 5:21 grupperas byggnader i brandtekniska klasser enligt följande: Byggnader där brand medför stor risk för personskador skall utföras i klass Br1. I sådana byggnader ställs de högsta kraven på bl.a. ytskikt samt bärande och avskiljande konstruktioner. Byggnader där brand kan medföra måttlig risk för personskador skall utföras i klass Br2. Övriga byggnader får utföras i klass Br3. Råd: Byggnader med tre eller flera våningsplan bör utföras i klass Br1. Följande byggnader med två våningsplan bör utföras i klass Br1: - Byggnader med sovande som inte förväntas ha god lokalkännedom. - Byggnader avsedda för personer som har små förutsättningar att själva sätta sig i säkerhet. - Byggnader med samlingslokal på andra våningsplanet. Följande byggnader med två våningsplan bör utföras i lägst klass Br2: - Byggnader avsedda för fler än två bostadslägenheter och där bostads- eller arbetsrum finns i vindsplanet. - Byggnader med samlingslokaler i markplanet. - Byggnader som har en byggnadsarea större än 200 m 2 och som inte delas i enheter av högst denna storlek genom brandväggar i lägst klass REI-M60 (se BBR 5:221). 3.3 Utrymningsmöjligheter Den bärande konstruktionen ska dimensioneras så att möjlighet till utrymning tillgodoses utan risk för personskador. Detta innebär att stommens bärförmåga ska vara så stor att den klarar den tid som förväntas åtgå för att utrymma lokalen/byggnaden. Enligt BBR 5:31 gäller att: Byggnader ska utformas så att tillfredsställande utrymning kan ske vid brand. Risken för att personer skadas av nedfallande byggnadsdelar eller genom fall eller trängsel, samt risken för att personer blir instängda i nischer eller återvändsgångar skall särskilt beaktas. Råd: Tillfredsställande utrymning innebär antingen en fullständig utrymning av samtliga personer som befinner sig i en byggnad eller vilket har aktualitet för t.ex. vårdanläggningar eller mycket höga byggnader en förflyttning till en säker flyktplats inom byggnaden för de personer, som befinner sig inom den av brand direkt berörda delen. I det senare fallet måste skydd mot värme och toxiska gaser kunna erhållas under ett fullständigt brandförlopp eller under minst den tid, som i ogynnsammaste fall fordras för att en brand vid aktuella förutsättningar skall vara helt släckt. Exempel på metoder för dimensionering av utrymningsvägar finns i Boverkets rapport 1994:10 Utrymningsdimensionering. (BFS 1995:17) 3.4 Avvikelse från kravnivå I vissa fall kan man frångå de generella kraven på brandskydd. Om det till exempel finns sprinklersystem eller utrymningslarm installerat i byggnaden, eller om räddningstjänstens insatstid är mycket liten kan man förutsätta att kraven istället tillgodoses på detta sätt. Avsteg från kraven kan alltså göras så länge säkerheten bibehålls på motsvarande nivå. I lokaler där det är särskilt viktigt att brand upptäcks tidigt bör det installeras automatiska brandlarm. Till denna kategori hör bland annat sjukhus, hotell för fler än 100 gäster och bostäder för alternativt boende. Utförande av automatiska brandlarm bestäms av regler utformade av Statens räddningsverk, SWELARM och försäkringsbolagen. 12 En annan möjlighet är att installera utrymningslarm som meddelar personer i byggnaden att de ska utrymma. Detta behövs i lokaler där personer inte kan förväntas känna till utrymningsvägarna till exempel varuhus, teater- och biografsalonger mm samt hotell. Även sammanträdesrum i kontor, där flera personer kan förväntas vistas utan att uppmärksamma en 12 Byggvägledning 6, Brandskydd, sid. 60 5

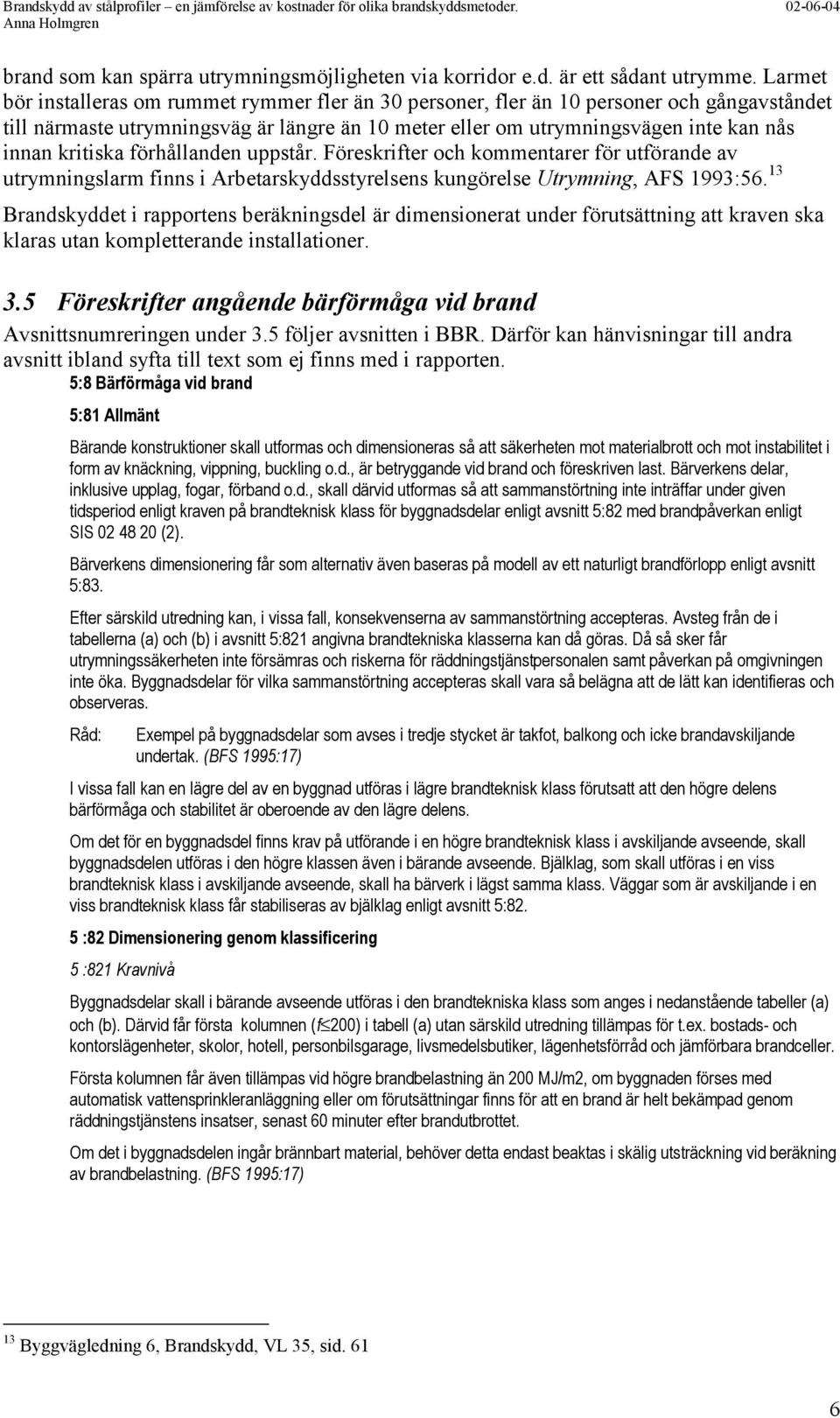

13 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren brand som kan spärra utrymningsmöjligheten via korridor e.d. är ett sådant utrymme. Larmet bör installeras om rummet rymmer fler än 30 personer, fler än 10 personer och gångavståndet till närmaste utrymningsväg är längre än 10 meter eller om utrymningsvägen inte kan nås innan kritiska förhållanden uppstår. Föreskrifter och kommentarer för utförande av utrymningslarm finns i Arbetarskyddsstyrelsens kungörelse Utrymning, AFS 1993: Brandskyddet i rapportens beräkningsdel är dimensionerat under förutsättning att kraven ska klaras utan kompletterande installationer. 3.5 Föreskrifter angående bärförmåga vid brand Avsnittsnumreringen under 3.5 följer avsnitten i BBR. Därför kan hänvisningar till andra avsnitt ibland syfta till text som ej finns med i rapporten. 5:8 Bärförmåga vid brand 5:81 Allmänt Bärande konstruktioner skall utformas och dimensioneras så att säkerheten mot materialbrott och mot instabilitet i form av knäckning, vippning, buckling o.d., är betryggande vid brand och föreskriven last. Bärverkens delar, inklusive upplag, fogar, förband o.d., skall därvid utformas så att sammanstörtning inte inträffar under given tidsperiod enligt kraven på brandteknisk klass för byggnadsdelar enligt avsnitt 5:82 med brandpåverkan enligt SIS (2). Bärverkens dimensionering får som alternativ även baseras på modell av ett naturligt brandförlopp enligt avsnitt 5:83. Efter särskild utredning kan, i vissa fall, konsekvenserna av sammanstörtning accepteras. Avsteg från de i tabellerna (a) och (b) i avsnitt 5:821 angivna brandtekniska klasserna kan då göras. Då så sker får utrymningssäkerheten inte försämras och riskerna för räddningstjänstpersonalen samt påverkan på omgivningen inte öka. Byggnadsdelar för vilka sammanstörtning accepteras skall vara så belägna att de lätt kan identifieras och observeras. Råd: Exempel på byggnadsdelar som avses i tredje stycket är takfot, balkong och icke brandavskiljande undertak. (BFS 1995:17) I vissa fall kan en lägre del av en byggnad utföras i lägre brandteknisk klass förutsatt att den högre delens bärförmåga och stabilitet är oberoende av den lägre delens. Om det för en byggnadsdel finns krav på utförande i en högre brandteknisk klass i avskiljande avseende, skall byggnadsdelen utföras i den högre klassen även i bärande avseende. Bjälklag, som skall utföras i en viss brandteknisk klass i avskiljande avseende, skall ha bärverk i lägst samma klass. Väggar som är avskiljande i en viss brandteknisk klass får stabiliseras av bjälklag enligt avsnitt 5:82. 5 :82 Dimensionering genom klassificering 5 :821 Kravnivå Byggnadsdelar skall i bärande avseende utföras i den brandtekniska klass som anges i nedanstående tabeller (a) och (b). Därvid får första kolumnen (f 200) i tabell (a) utan särskild utredning tillämpas för t.ex. bostads- och kontorslägenheter, skolor, hotell, personbilsgarage, livsmedelsbutiker, lägenhetsförråd och jämförbara brandceller. Första kolumnen får även tillämpas vid högre brandbelastning än 200 MJ/m2, om byggnaden förses med automatisk vattensprinkleranläggning eller om förutsättningar finns för att en brand är helt bekämpad genom räddningstjänstens insatser, senast 60 minuter efter brandutbrottet. Om det i byggnadsdelen ingår brännbart material, behöver detta endast beaktas i skälig utsträckning vid beräkning av brandbelastning. (BFS 1995:17) 13 Byggvägledning 6, Brandskydd, VL 35, sid. 61 6

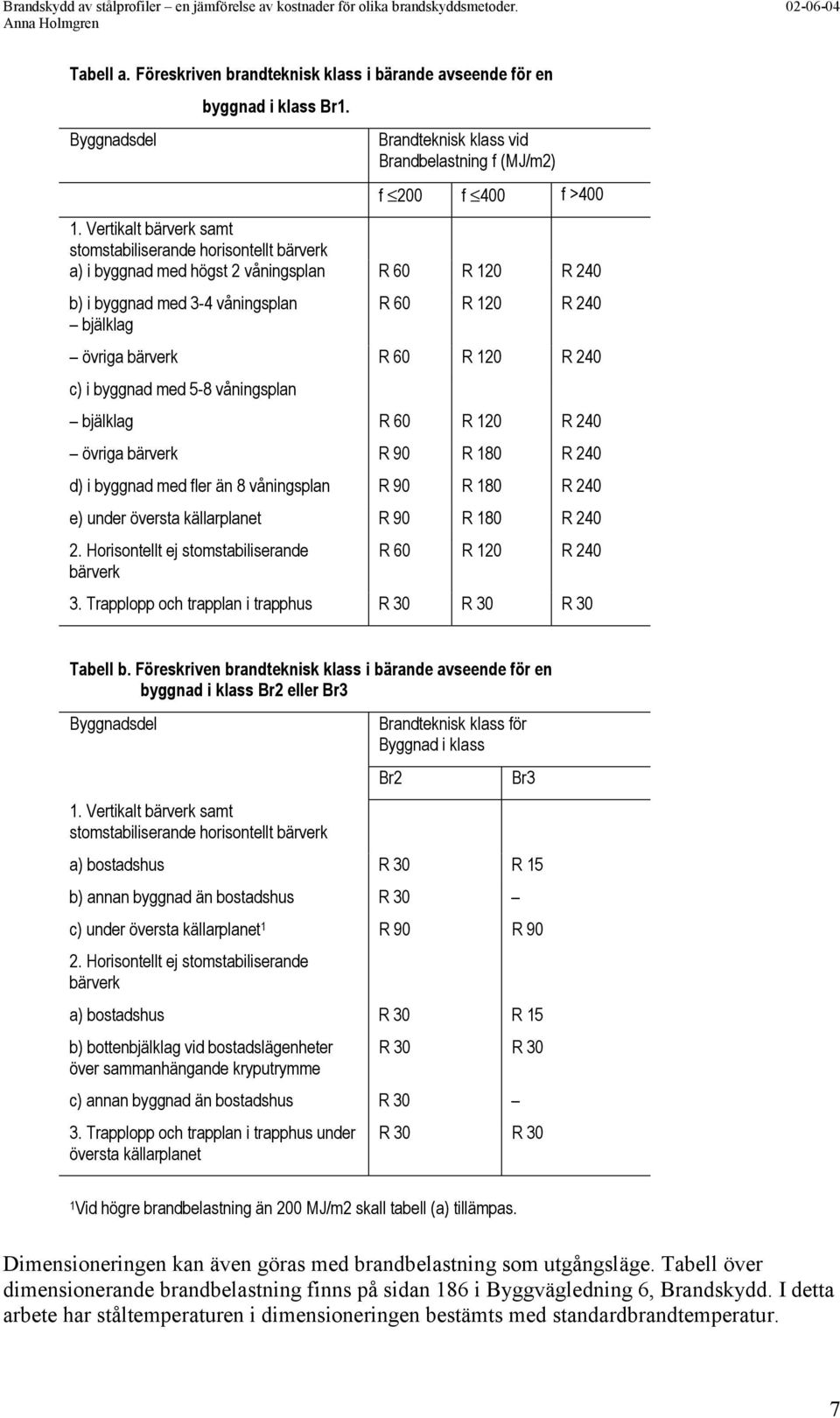

14 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren Tabell a. Föreskriven brandteknisk klass i bärande avseende för en byggnad i klass Br1. Byggnadsdel Brandteknisk klass vid Brandbelastning f (MJ/m2) f 200 f 400 f > Vertikalt bärverk samt stomstabiliserande horisontellt bärverk a) i byggnad med högst 2 våningsplan R 60 R 120 R 240 b) i byggnad med 3-4 våningsplan bjälklag R 60 R 120 R 240 övriga bärverk R 60 R 120 R 240 c) i byggnad med 5-8 våningsplan bjälklag R 60 R 120 R 240 övriga bärverk R 90 R 180 R 240 d) i byggnad med fler än 8 våningsplan R 90 R 180 R 240 e) under översta källarplanet R 90 R 180 R Horisontellt ej stomstabiliserande bärverk R 60 R 120 R Trapplopp och trapplan i trapphus R 30 R 30 R 30 Tabell b. Föreskriven brandteknisk klass i bärande avseende för en byggnad i klass Br2 eller Br3 Byggnadsdel 1. Vertikalt bärverk samt stomstabiliserande horisontellt bärverk Brandteknisk klass för Byggnad i klass Br2 Br3 a) bostadshus R 30 R 15 b) annan byggnad än bostadshus R 30 c) under översta källarplanet 1 R 90 R Horisontellt ej stomstabiliserande bärverk a) bostadshus R 30 R 15 b) bottenbjälklag vid bostadslägenheter över sammanhängande kryputrymme R 30 R 30 c) annan byggnad än bostadshus R Trapplopp och trapplan i trapphus under översta källarplanet R 30 R 30 1 Vid högre brandbelastning än 200 MJ/m2 skall tabell (a) tillämpas. Dimensioneringen kan även göras med brandbelastning som utgångsläge. Tabell över dimensionerande brandbelastning finns på sidan 186 i Byggvägledning 6, Brandskydd. I detta arbete har ståltemperaturen i dimensioneringen bestämts med standardbrandtemperatur. 7

15 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 4 Pelardimensionering Dimensionering har gjorts för en fiktiv pelare med för J&W:s projekt vanligt förekommande laster och övriga förutsättningar. Med framräknad pelarlast i de båda belastningsfallen brottgräns och brand har dimensioneringsberäkningarna utförts med hjälp av programmet Stålkalkylatorn från Skanska Software. Den last som använts i datorberäkningarna är lasten enligt avsnitt 4.3 Laster. Övriga ingångsvärden som använts i programmet redovisas i bilaga och resultatet finns sammanställt i tabell 4.2 Pelarens bärförmåga och utnyttjandegrad i resp lastfall och tvärsnitt sid Beräkningsförutsättningar Dim. lastvärden i brottgränstillstånd enligt BKR 2:321 tabell a, lastkombination 1. I brandlastfallet används reducerade laster enligt BKR 2:321 tabell b, lastkombination 7. Brandlasten Q ak är termisk och i denna beräkning antas brandlasten Q ak = 0, varför den inte vidare beaktas. Alla partialkoefficienter γ ƒ sätts till 1,0. Materialets hållfasthetsvärden förhöjs i brandlastfallet genom att γ n sätts till 1,0. Den belastade arean är i exemplet >3*30 m 2 (enligt dimensioneringsreglerna för lastgrupp 2, BKR) varför den utbredda lasten får reduceras med faktor β=0, Förutsättningar för datorberäkningar Två beräkningar har gjorts för varje pelartvärsnitt- en i brottgränstillståndet och en i brandlastfallet. I programmet anges säkerhetsklass och hänsyn till toleranser under attribut. γ m och γ n =1,0 då man markerar säkerhetsklass Sk1 och försumbara toleranser, vilket gäller för lastfallet brand. Sk3 ger γ n =1,2 och ej försumbara toleranser medför γ m =1,1. I brottgräns markeras Sk3 för samtliga profiler och i lastfallet brand markeras Sk1 för att programmet ska fungera tillfredsställande. 4.3 Laster Lastberäkningarna redovisas i tabell 4.1 nedan och pelarens bärförmåga vid olika pelartvärsnitt kan utläsas i tabell 4.2. Redovisning av resultatet från datorberäkningarna finns i bilaga för brottgräns- respektive brandlastfallet. 8

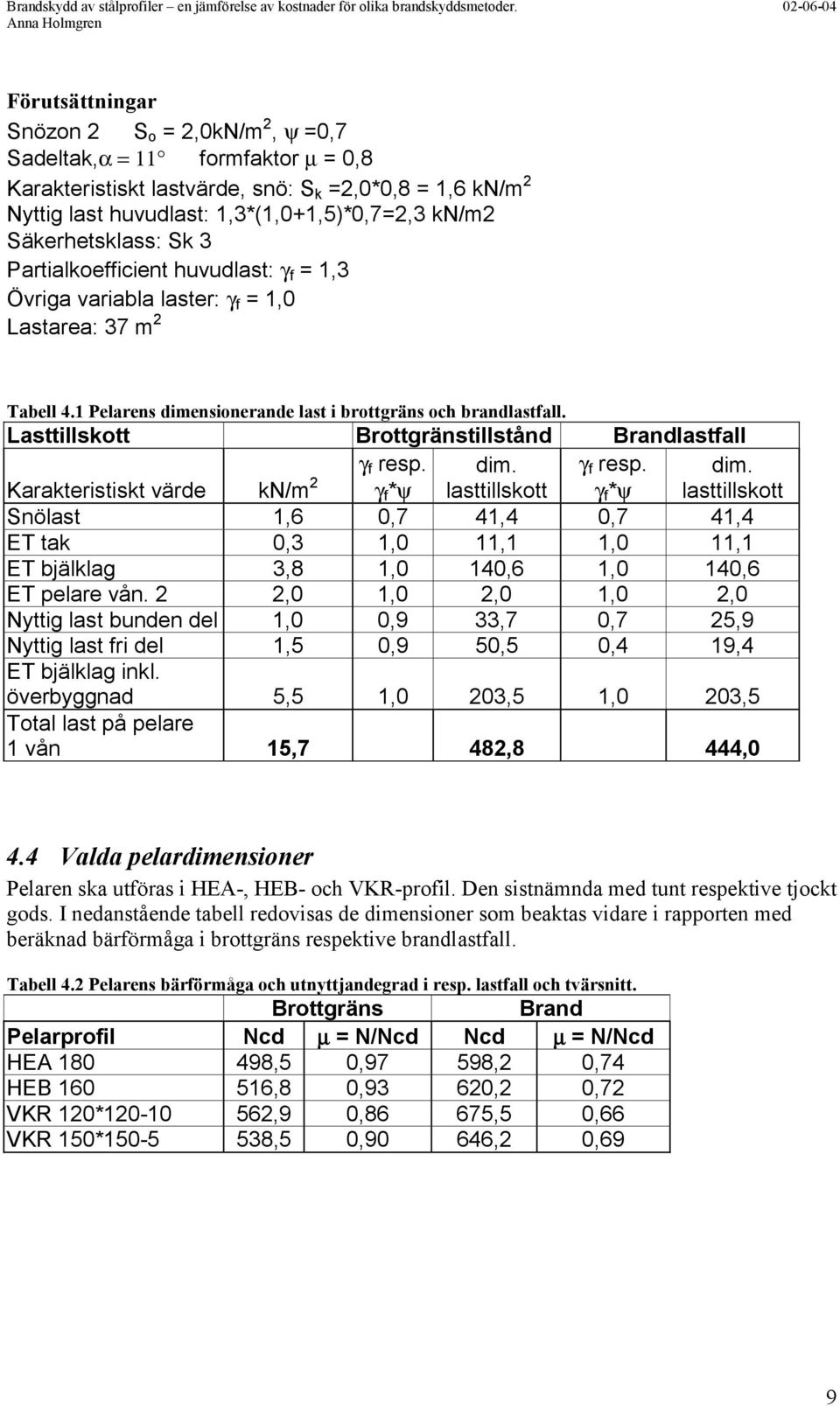

16 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren Förutsättningar Snözon 2 S o = 2,0kN/m 2, ψτ=0,7 Sadeltak,αΤ=Τ11 formfaktor µ = 0,8 Karakteristiskt lastvärde, snö: S k =2,0*0,8 = 1,6 kn/m 2 Nyttig last huvudlast: 1,3*(1,0+1,5)*0,7=2,3 kn/m2 Säkerhetsklass: Sk 3 Partialkoefficient huvudlast: γ f = 1,3 Övriga variabla laster: γ f = 1,0 Lastarea: 37 m 2 Tabell 4.1 Pelarens dimensionerande last i brottgräns och brandlastfall. Lasttillskott Brottgränstillstånd Brandlastfall Karakteristiskt värde kn/m 2 γ f *ψ lasttillskott γ f *ψ lasttillskott γ f resp. dim. γ f resp. dim. Snölast 1,6 0,7 41,4 0,7 41,4 ET tak 0,3 1,0 11,1 1,0 11,1 ET bjälklag 3,8 1,0 140,6 1,0 140,6 ET pelare vån. 2 2,0 1,0 2,0 1,0 2,0 Nyttig last bunden del 1,0 0,9 33,7 0,7 25,9 Nyttig last fri del 1,5 0,9 50,5 0,4 19,4 ET bjälklag inkl. överbyggnad 5,5 1,0 203,5 1,0 203,5 Total last på pelare 1 vån 15,7 482,8 444,0 4.4 Valda pelardimensioner Pelaren ska utföras i HEA-, HEB- och VKR-profil. Den sistnämnda med tunt respektive tjockt gods. I nedanstående tabell redovisas de dimensioner som beaktas vidare i rapporten med beräknad bärförmåga i brottgräns respektive brandlastfall. Tabell 4.2 Pelarens bärförmåga och utnyttjandegrad i resp. lastfall och tvärsnitt. Brottgräns Brand Pelarprofil Ncd µ = N/Ncd Ncd µ = N/Ncd HEA ,5 0,97 598,2 0,74 HEB ,8 0,93 620,2 0,72 VKR 120* ,9 0,86 675,5 0,66 VKR 150* ,5 0,90 646,2 0,69 9

17 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 5 Brandskyddsmetoder Stommar av stål byggs idag i stor utsträckning in i väggar (figur 5-1) och bjälklag (figur 5-2). På det sättet vinner man rumsutrymme och behovet av brandskydd minskar markant, då stålet skyddas av vägg eller bjälklagsmaterialet. Figur 5-1 Stålpelare inbyggd i vägg. Figur 5-2 Samverkanspelare, stål och betong. Figur 5-1 Samverkansbjälklag. Då pelardimensionen ofta är liten kan den få plats inne i väggen och får då skydd av väggens isolering och skivmaterial. Detta gör att stålets brandskydd är tillräckligt för att klara brand upp till 90 minuter utan ytterligare åtgärder. 14 Står däremot pelaren fritt i rummet måste brandskyddet lösas med ökad ståldimension eller inklädnad av något material. Ibland används också samverkanspelare (figur 5-3), där stålet skyddas av kringgjuten betong. De metoder som jämförs i denna rapport är inklädnad med gips både vanlig gipsskiva och ProtectF-skiva, Promatectinklädnad, inklädnad med stenull samt brandskyddsmålning. Kostnaden för samtliga material förutsätter att stålet är blästrat och grundmålat. De fabrikat som har studerats är de för J&W vanligast förekommande: Gyproc, Gullfiber, Rockwool och Promatect samt Unitherm. Närmare beskrivning av respektive material återfinns i avsnitt För att jämförelsen ska bli så rättvisande som möjligt hämtas kostnader för material och montering av de olika metoderna i möjligaste mån från Sektionsfakta, Wikells Byggberäkningar, som har jämförbara priser per enhet för de flesta material och arbetsmoment. Dessa prisuppgifter är dock något generaliserade och i det verkliga fallet har totala mängder betydelse för löpmeterkostnaden. För vissa detaljer och något material har kostnaden hämtats från tillverkare eller återförsäljare. Arbetstid för inklädnad med stenull har hämtats från J&W Managements kalkylavdelning i Stockholm. Stålets kritiska temperatur är det som styr hur brandskyddet ska dimensioneras. Den dimensionerande ståltemperaturen beror av pelarens utnyttjandegrad. Vid låg utnyttjandegrad accepteras högre temperatur i stålet och profilen kräver relativt liten mängd isolering för att uppfylla brandskyddskraven. Utnyttjas däremot stålet till fullo måste isolertjockleken vara större för att brandskyddet ska vara tillräckligt. Vid dimensionering kan man antingen använda tabellvärden från tillverkaren eller ta fram maximal ståltemperatur med hjälp av Eurocode 3 och bestämma isolertjocklek med hjälp av diagram. Ofta ger detta tillvägagångssätt ett tunnare isolerskikt, men det är också mer tidskrävande i beräkningsskedet. Monteringen av de olika brandskyddsskivorna görs enligt föreskrifter från respektive tillverkare. De flesta skivorna monteras med någon sorts skruv eller klammer så att 14 Stålbyggnad sid

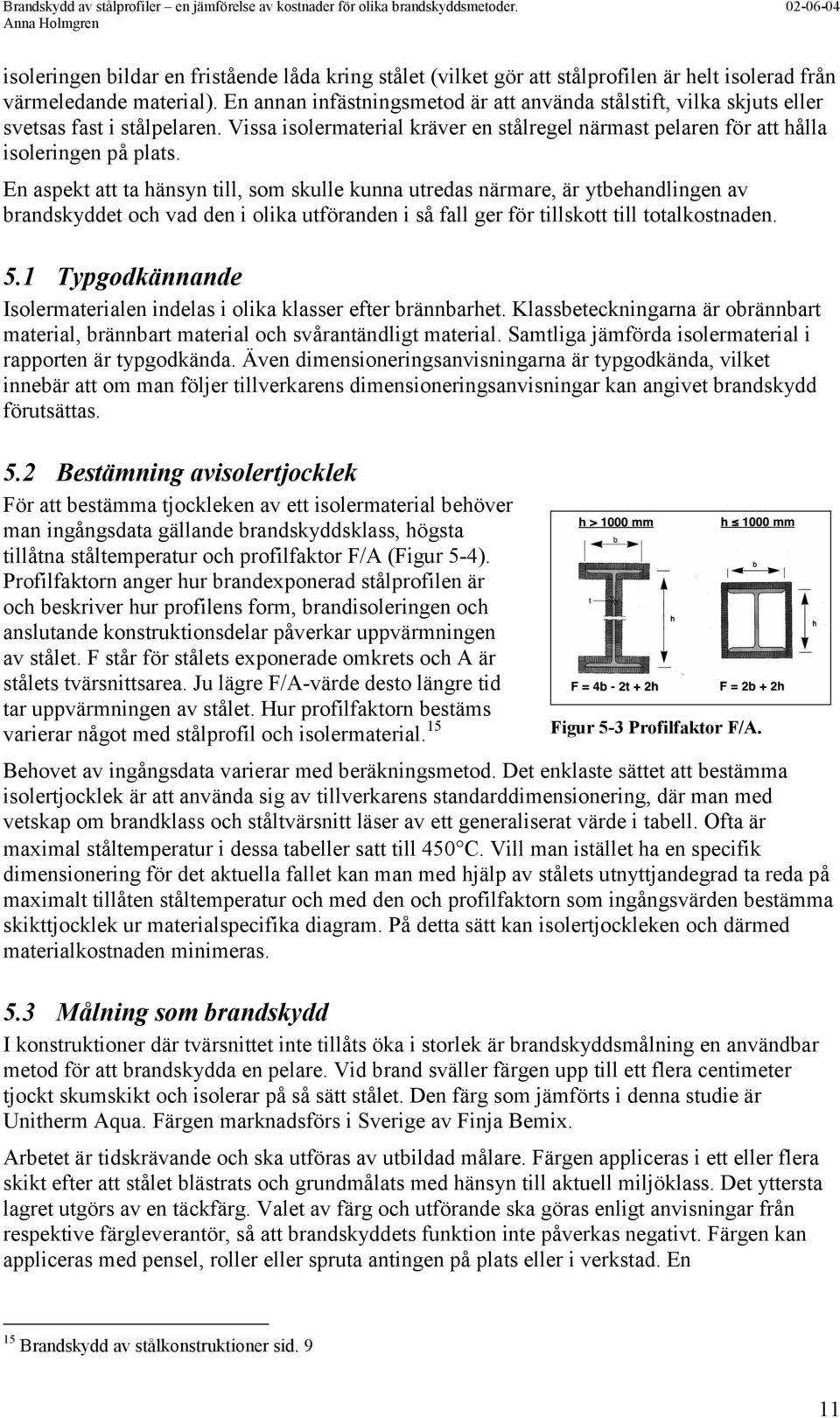

18 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren isoleringen bildar en fristående låda kring stålet (vilket gör att stålprofilen är helt isolerad från värmeledande material). En annan infästningsmetod är att använda stålstift, vilka skjuts eller svetsas fast i stålpelaren. Vissa isolermaterial kräver en stålregel närmast pelaren för att hålla isoleringen på plats. En aspekt att ta hänsyn till, som skulle kunna utredas närmare, är ytbehandlingen av brandskyddet och vad den i olika utföranden i så fall ger för tillskott till totalkostnaden. 5.1 Typgodkännande Isolermaterialen indelas i olika klasser efter brännbarhet. Klassbeteckningarna är obrännbart material, brännbart material och svårantändligt material. Samtliga jämförda isolermaterial i rapporten är typgodkända. Även dimensioneringsanvisningarna är typgodkända, vilket innebär att om man följer tillverkarens dimensioneringsanvisningar kan angivet brandskydd förutsättas. 5.2 Bestämning avisolertjocklek För att bestämma tjockleken av ett isolermaterial behöver man ingångsdata gällande brandskyddsklass, högsta tillåtna ståltemperatur och profilfaktor F/A (Figur 5-4). faktorn anger hur brandexponerad stålprofilen är och beskriver hur profilens form, brandisoleringen och anslutande konstruktionsdelar påverkar uppvärmningen av stålet. F står för stålets exponerade omkrets och A är stålets tvärsnittsarea. Ju lägre F/A-värde desto längre tid tar uppvärmningen av stålet. Hur profilfaktorn bestäms varierar något med stålprofil och isolermaterial. 15 Figur 5-3 faktor F/A. Behovet av ingångsdata varierar med beräkningsmetod. Det enklaste sättet att bestämma isolertjocklek är att använda sig av tillverkarens standarddimensionering, där man med vetskap om brandklass och ståltvärsnitt läser av ett generaliserat värde i tabell. Ofta är maximal ståltemperatur i dessa tabeller satt till 450 C. Vill man istället ha en specifik dimensionering för det aktuella fallet kan man med hjälp av stålets utnyttjandegrad ta reda på maximalt tillåten ståltemperatur och med den och profilfaktorn som ingångsvärden bestämma skikttjocklek ur materialspecifika diagram. På detta sätt kan isolertjockleken och därmed materialkostnaden minimeras. 5.3 Målning som brandskydd I konstruktioner där tvärsnittet inte tillåts öka i storlek är brandskyddsmålning en användbar metod för att brandskydda en pelare. Vid brand sväller färgen upp till ett flera centimeter tjockt skumskikt och isolerar på så sätt stålet. Den färg som jämförts i denna studie är Unitherm Aqua. Färgen marknadsförs i Sverige av Finja Bemix. Arbetet är tidskrävande och ska utföras av utbildad målare. Färgen appliceras i ett eller flera skikt efter att stålet blästrats och grundmålats med hänsyn till aktuell miljöklass. Det yttersta lagret utgörs av en täckfärg. Valet av färg och utförande ska göras enligt anvisningar från respektive färgleverantör, så att brandskyddets funktion inte påverkas negativt. Färgen kan appliceras med pensel, roller eller spruta antingen på plats eller i verkstad. En 15 Brandskydd av stålkonstruktioner sid. 9 11

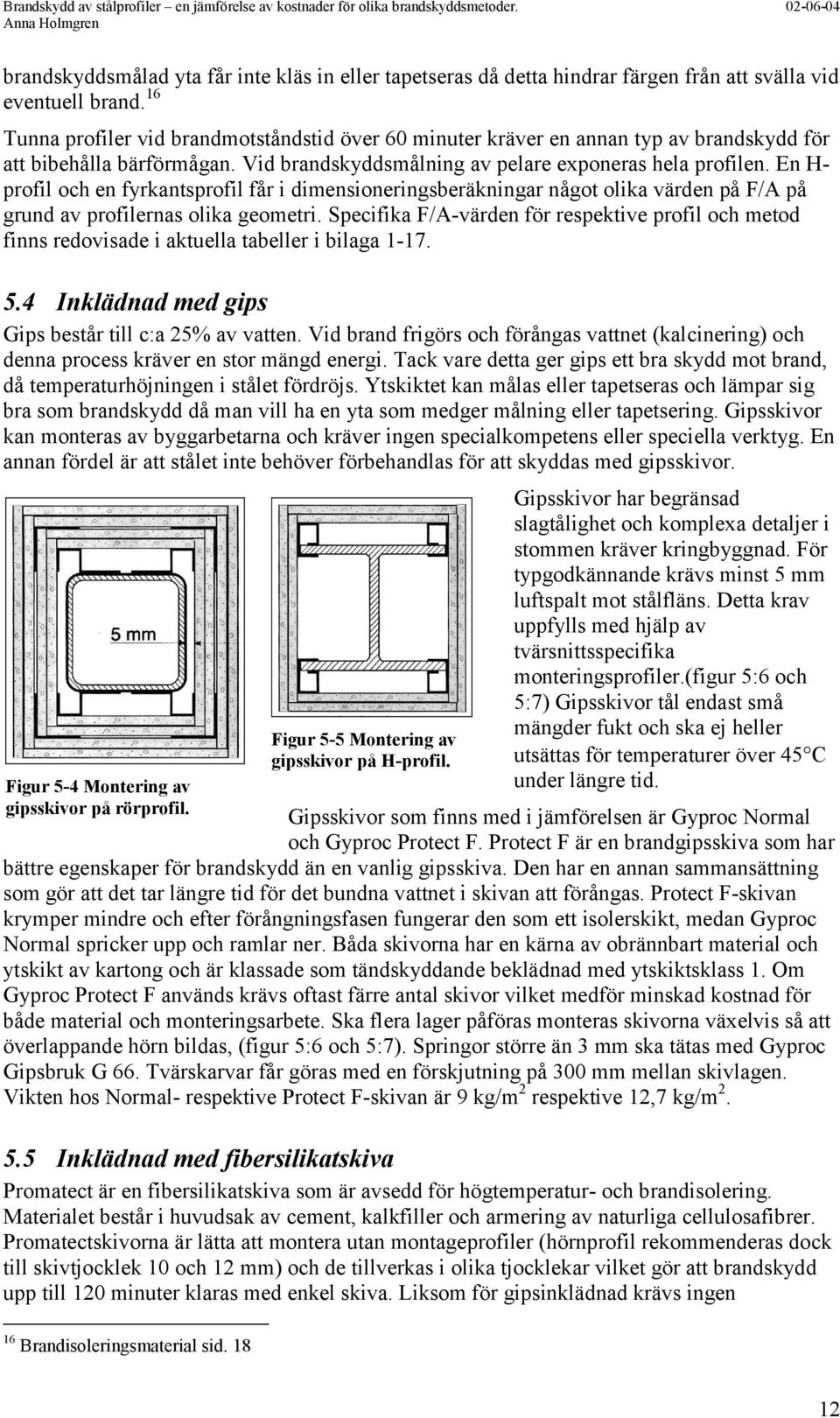

19 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren brandskyddsmålad yta får inte kläs in eller tapetseras då detta hindrar färgen från att svälla vid eventuell brand. 16 Tunna profiler vid brandmotståndstid över 60 minuter kräver en annan typ av brandskydd för att bibehålla bärförmågan. Vid brandskyddsmålning av pelare exponeras hela profilen. En H- profil och en fyrkantsprofil får i dimensioneringsberäkningar något olika värden på F/A på grund av profilernas olika geometri. Specifika F/A-värden för respektive profil och metod finns redovisade i aktuella tabeller i bilaga Inklädnad med gips Gips består till c:a 25% av vatten. Vid brand frigörs och förångas vattnet (kalcinering) och denna process kräver en stor mängd energi. Tack vare detta ger gips ett bra skydd mot brand, då temperaturhöjningen i stålet fördröjs. Ytskiktet kan målas eller tapetseras och lämpar sig bra som brandskydd då man vill ha en yta som medger målning eller tapetsering. Gipsskivor kan monteras av byggarbetarna och kräver ingen specialkompetens eller speciella verktyg. En annan fördel är att stålet inte behöver förbehandlas för att skyddas med gipsskivor. Figur 5-4 Montering av gipsskivor på rörprofil. Gipsskivor har begränsad slagtålighet och komplexa detaljer i stommen kräver kringbyggnad. För typgodkännande krävs minst 5 mm luftspalt mot stålfläns. Detta krav uppfylls med hjälp av tvärsnittsspecifika monteringsprofiler.(figur 5:6 och 5:7) Gipsskivor tål endast små mängder fukt och ska ej heller utsättas för temperaturer över 45 C under längre tid. Gipsskivor som finns med i jämförelsen är Gyproc Normal och Gyproc Protect F. Protect F är en brandgipsskiva som har bättre egenskaper för brandskydd än en vanlig gipsskiva. Den har en annan sammansättning som gör att det tar längre tid för det bundna vattnet i skivan att förångas. Protect F-skivan krymper mindre och efter förångningsfasen fungerar den som ett isolerskikt, medan Gyproc Normal spricker upp och ramlar ner. Båda skivorna har en kärna av obrännbart material och ytskikt av kartong och är klassade som tändskyddande beklädnad med ytskiktsklass 1. Om Gyproc Protect F används krävs oftast färre antal skivor vilket medför minskad kostnad för både material och monteringsarbete. Ska flera lager påföras monteras skivorna växelvis så att överlappande hörn bildas, (figur 5:6 och 5:7). Springor större än 3 mm ska tätas med Gyproc Gipsbruk G 66. Tvärskarvar får göras med en förskjutning på 300 mm mellan skivlagen. Vikten hos Normal- respektive Protect F-skivan är 9 kg/m 2 respektive 12,7 kg/m Inklädnad med fibersilikatskiva Promatect är en fibersilikatskiva som är avsedd för högtemperatur- och brandisolering. Materialet består i huvudsak av cement, kalkfiller och armering av naturliga cellulosafibrer. Promatectskivorna är lätta att montera utan montageprofiler (hörnprofil rekommenderas dock till skivtjocklek 10 och 12 mm) och de tillverkas i olika tjocklekar vilket gör att brandskydd upp till 120 minuter klaras med enkel skiva. Liksom för gipsinklädnad krävs ingen 16 Brandisoleringsmaterial sid. 18 Figur 5-5 Montering av gipsskivor på H-profil. 12

20 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren förbehandling av stålet. Skivorna är fuktbeständiga, formstabila och hållfasta. Promatect H har en densitet av 870 kg/m 3 och Promatect L 450 kg/m 3, vilket gör tyngden/skiva jämförbar med gipsskivorna. Vid brand avger materialet inga giftiga gaser. Ytan är slät och kan målas. Rekommendationer kring ytbehandling finns i Promatects byggtekniska anvisning, sidan 11. Promatectskivornas vanligaste användningsområde är just inklädnad av stålkonstruktioner. Oftast görs en fristående låda kring stålprofilen, genom att sammanfoga fyra skivor med skjutdyckert, kamspik eller skruv. För att få fram erforderlig skivtjocklek används dimensioneringsgång och tabeller i tillverkarens byggtekniska anvisningar. Det finns flera sätt att bestämma skivtjockleken på, både med hjälp av uträknat F/A-värde och med tabell där man vid given brandklass läser av erforderlig tjocklek. 5.6 Inklädnad med stenull Stenullsskivor har mycket goda brandegenskaper då stenullsfibern tål över C. Materialet är poröst och kräver något slags inklädnad för att få en mer slitstark yta. I de fall en tålig eller behandlingsbar yta önskas är det dock vanligt att man istället väljer den hårdare skivan även till brandskyddet. Stenullsmaterialet passar alla typer av balkar och pelare och den är lätt att komplettera för högre brandklasser. Någon förbehandling av stålytan krävs inte men vid montering med stålstift krävs specialverktyg och kompetens för att hantera detta. De fabrikat som utreds i rapporten är Rockwool Brandskiva från ParocAB och Isover FireProtect 150 respektive 200 från Isover Gullfiber. Skivorna består av specialtillverkad stenull och finns i tjocklekar från 20 till 100 mm. Skivornas ytskikt varierar med tillverkare och produkt. Isover har två olika brandskivor, varav den ena har en yta av glasfiberfilt på ena sidan, vilket gör det möjligt att måla direkt på stenullsskivan. Det krävs dock relativt mycket färg för att få ett tillfredsställande resultat. Infästningen på pelaren kan göras på flera olika sätt. Skjutning med stålstift är den snabbaste metoden, men kan enligt monteringsanvisningarna endast användas då godstjockleken i stålet är minst 12 mm. I det här fallet fungerar metoden endast för pelare HEB 160, med en godstjocklek på 13 mm, varför fästmetoden inte finns med i beräkningarna. såtgången och därmed kostnaderna är desamma som för svetsning. 17 Den vanligaste infästningsmetoden är dock att använda sig av svetsning med pinnsvets 18. Stålstift svetsas fast Figur 5-6 Montering med spiralskruv. på stålpelaren varpå isoleringen trycks fast och förankras med låsbricka. Det finns även möjlighet att använda en specialskruv och på så sätt få en fristående låda kring pelaren (figur 5-5). Gullfibers typgodkännande gäller då man använder Isover FireScrew som fästmetod, men även andra sätt är möjliga att använda. Pelare med hög profilfaktor (F/A) kräver relativt tjocka stenullsskivor. Om stenull används vid ytskikt i bostäder måste den ytbehandlas då tåligheten mot slag är begränsad. Ofta används stenull även som ljudisolering i konstruktioner. Jämfört med ljudisoleringsbehov är erforderlig tjocklek med avseende på brand förhållandevis liten och i och med det uppfylls brandskyddskravet på köpet. En förutsättning för att uppnå uppställda krav i fråga om brand är att materialet monteras enligt hus-ama eller efter anvisningar från tillverkaren. 17 Enligt Bengt Öh, kalkylator J&W Management, Stockholm 18 Enligt Anders Olsson, teknisk support Paroc AB, Skövde 13

21 Brandskydd av stålprofiler en jämförelse av kostnader för olika brandskyddsmetoder Anna Holmgren 6 Resultat/Slutsats Resultatet delas upp i två sammanställningar där Tabell 1 visar billigaste metod för att klara brandskyddskravet och Tabell 2 visar billigaste metod för att klara samma krav med skivor av hårdare kvalitet. Härledning till de siffror som anges i sammanställningen kan göras i de materialspecifika tabeller som finns som bilagor till rapporten. Tabell 6.1 Sammanställning lägsta brandskyddskostnad. Billigaste brandskyddsmetod inkl. infästning R30 HEA 180 Rockwool brandskiva , 20 mm. 64 R30 HEB 160 Rockwool brandskiva , 20 mm. 62 R30 VKR 120* Rockwool brandskiva , 20 mm. 57 R30 VKR 150*150-5 Rockwool brandskiva , 20 mm. 60 R60 HEA 180 Rockwool brandskiva , 30 mm. 79 R60 HEB 160 Rockwool brandskiva , 25 mm. 69 R60 VKR 120* Rockwool brandskiva , 20 mm. 57 R60 VKR 150*150-5 Rockwool brandskiva , 40 mm. 84 R90 HEA 180 Rockwool brandskiva , 50 mm. 107 R90 HEB 160 Rockwool brandskiva , 40 mm 89 R90 VKR 120* Rockwool brandskiva , 40 mm. 78 R90 VKR 150*150-5 Rockwool brandskiva , 70 mm. 124 R120 HEA 180 Isover FireProtect150, 60 mm. 311 R120 HEB 160 Rockwool brandskiva , 70 mm. 132 R120 VKR 120* Rockwool brandskiva , 50 mm. 89 R120 VKR 150*150-5 Isover FireProtect150, 80 mm. 381 Samtliga skivor är infästa med stålstift. Tabell 6.2 Sammanställning lägsta brandskyddskostnad med hårda material. Billigaste Brandskyddsmetod inkl. infästning R30 HEA 180 Promatect H, 10/20 mm. 289 R30 HEB 160 Promatect H, 10/20 mm. 278 R30 VKR 120* Unitherm Aqua, 1000g/m2 176 R30 VKR 150*150-5 Promatect H, 10/20 mm. 261 R60 HEA 180 Promatect L, 20 mm. 347 R60 HEB 160 Promatect H, 15/20 mm. 281 R60 VKR 120* Promatect H, 15/20 mm. 259 R60 VKR 150*150-5 Promatect L, 20 mm. 323 R90 HEA 180 Promatect L, 25 mm. 413 R90 HEB 160 Promatect L, 20 mm. 332 R90 VKR 120* Promatect L, 20 mm. 281 R90 VKR 150*150-5 Promatect L, 30 mm. 440 R120 HEA 180 Promatect L, 40 mm. 611 R120 HEB 160 Promatect L, 25 mm. 394 R120 VKR 120* Promatect L, 25 mm. 337 R120 VKR 150*150-5 Promatect L, 40 mm. 563 Samtliga skivor infästa med skjutdyckert eller klammer. Stålets godstjocklek är betydande för brandskyddets omfattning. I tabellerna (Bilaga 1-17), kan utläsas att HEA180 och VKR 150 behöver störst skyddsskikt på grund av sin tunna 14
