1 Bruks- och monteringsanvisning Kylskåp K 5122 Ui sv-se Läs ovillkorligen bruksanvisningen innan du installerar och tar kylskåpet i bruk. På så vis undviker du personskador och skador på kylskåpet. M.-Nr

2 Innehållsförteckning Beskrivning av kylskåpet...4 Bidra till att skona miljön...5 Säkerhetsanvisningar och varningar....6 Energispartips...10 Koppla in och stänga av kylskåpet...11 Om kylskåpet ska stå oanvänt en längre tid...11 Rätt temperatur ikylskåpet...12 Ställa in temperatur...12 Förvara livsmedel i kylskåpet...13 Olika kylzoner...13 Vad som inte är lämpligt att förvara i kylskåpet Vad du bör tänka på redan när du köper dina livsmedel...14 Förvara livsmedel på rätt sätt...14 Frukt och grönsaker...14 Oförpackade animaliska och vegetabiliska livsmedel...15 Livsmedel med hög proteinhalt...15 Kött...15 Ändra inredningen...16 Flytta hyllplan...16 Flytta dörrhyllor/flaskhyllor...16 Automatisk avfrostning Rengöring...18 Insida och tillbehör...18 Ventilationsöppningar...19 Kylskåpsdörrens tätningslist...19 Hur man klarar av mindre fel själv...20 Ljud från kylskåpet - orsaker...22 Miele service och garanti...23 Garanti...23 Elanslutning...24 Monteringsanvisning Uppställningsplats...25 Klimatklass...25 Ventilation...25 Innan kylskåpet byggs in....25

3 Innehållsförteckning Inbyggnadsmått...26 Ändra dörrupphängning...27 Bygga in kylskåpet...28 Kylskåpsdörrens vikt...28 Bygga in kylskåpet under bänkskiva Montera sockel...30 Montera frontplatta Borrschema för kassettdörrar...32 Rikta frontplattan...33

4 Beskrivning av kylskåpet Ljusbrytare Temperaturreglage och innerbelysning Hyllplan Uppsamlingsränna och avloppsrör för avfrostningsvatten Utdragbar låda Frukt- och grönsakslåda med lock Ventilationsgaller Smör- och ostfack Ägghållare Flaskhylla 4

5 Bidra till att skona miljön Transportförpackning Emballaget skyddar kylskåpet mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Fråga din kommun om möjligheten att lämna in transportförpackningen för återvinning. Hantering av uttjänat kylskåp Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor det uttjänade kylskåpet i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att rören i kylskåpet inte går sönder innan det lämnats in för miljövänligt omhändertagande så att köldmediet i kylkretsloppet och oljan i kompressorn läcker ut. Se till att det uttjänade kylskåpet förvaras barnsäkert tills det lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar". 5

6 Säkerhetsanvisningar och varningar Detta kylskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål. Läs bruksanvisningen noga innan kylskåpet tas i bruk. Den innehåller viktig information om kylskåpets inbyggnad, säkerhet, användning och skötsel. Därmed förhindras personskador samt skador på kylskåpet. Om det finns barn i hemmet Barn får endast använda kylskåpet utan uppsikt under förutsättning att de känner till hur man använder det på ett säkert sätt. Barn måste kunna förstå riskerna med att använda kylskåpet på ett felaktigt sätt om de ska använda det. Håll uppsikt över barn som befinner sig i närheten av kylskåpet. Låt inte barn leka med kylskåpet. Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte. Användningsområde Kylskåpet får endast användas i hushåll eller i hushållsliknande miljöer. Kylskåpet är inte avsett att användas utomhus. Kylskåpet är endast avsett för användning i hushåll för kylning och förvaring av livsmedel. All annan användning är otillåten och kan eventuellt innebära fara. Tillverkaren ansvarar inte för skador orsakade av att kylskåpet har använts på annat sätt än det är avsett för eller på ett felaktigt sätt. Personer, särskilt barn som inte kan använda kylskåpet på ett säkert sätt, får endast använda det under uppsikt av en vuxen person. 6

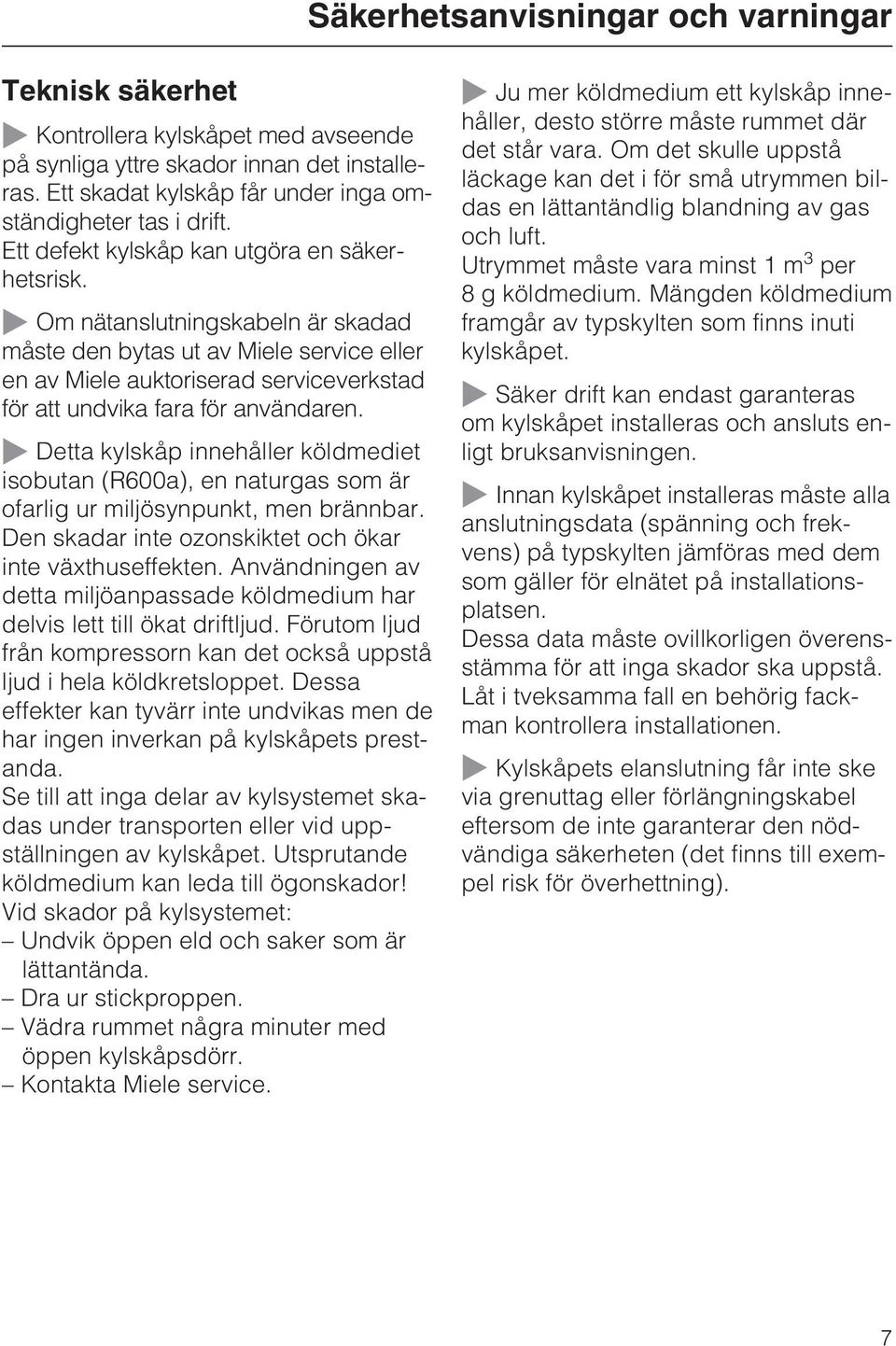

7 Säkerhetsanvisningar och varningar Teknisk säkerhet Kontrollera kylskåpet med avseende på synliga yttre skador innan det installeras. Ett skadat kylskåp får under inga omständigheter tas i drift. Ett defekt kylskåp kan utgöra en säkerhetsrisk. Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren. Detta kylskåp innehåller köldmediet isobutan (R600a), en naturgas som är ofarlig ur miljösynpunkt, men brännbar. Den skadar inte ozonskiktet och ökar inte växthuseffekten. Användningen av detta miljöanpassade köldmedium har delvis lett till ökat driftljud. Förutom ljud från kompressorn kan det också uppstå ljud i hela köldkretsloppet. Dessa effekter kan tyvärr inte undvikas men de har ingen inverkan på kylskåpets prestanda. Se till att inga delar av kylsystemet skadas under transporten eller vid uppställningen av kylskåpet. Utsprutande köldmedium kan leda till ögonskador! Vid skador på kylsystemet: Undvik öppen eld och saker som är lättantända. Dra ur stickproppen. Vädra rummet några minuter med öppen kylskåpsdörr. Kontakta Miele service. Ju mer köldmedium ett kylskåp innehåller, desto större måste rummet där det står vara. Om det skulle uppstå läckage kan det i för små utrymmen bildas en lättantändlig blandning av gas och luft. Utrymmet måste vara minst 1 m 3 per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti kylskåpet. Säker drift kan endast garanteras om kylskåpet installeras och ansluts enligt bruksanvisningen. Innan kylskåpet installeras måste alla anslutningsdata (spänning och frekvens) på typskylten jämföras med dem som gäller för elnätet på installationsplatsen. Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå. Låt i tveksamma fall en behörig fackman kontrollera installationen. Kylskåpets elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns till exempel risk för överhettning). 7

8 Säkerhetsanvisningar och varningar Kylskåpets elektriska säkerhet garanteras endast om det ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen. Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (till exempel elektriska stötar). Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman. Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren för vilka tillverkaren inte ansvarar. Under den lagstadgade reklamationsfristen får reparationer endast utföras av Miele service eller av Miele auktoriserad fackman, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på kylskåpet vid senare tillfälle. Under installationer, underhållsarbeten och reparationer måste kylskåpet vara spänningsfritt. Kylskåpet är endast spänningsfritt i något av följande fall: När stickproppen är utdragen. Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till kylskåpet. När huvudströmmen är avstängd. Defekta delar får endast bytas ut mot Mieles originalreservdelar. Endast vid användning av originalreservdelar garanterar tillverkaren att alla säkerhetskrav uppfylls. Kylskåpet får inte användas på uppställningsplatser som inte är fasta (till exempel båtar). 8

9 Säkerhetsanvisningar och varningar Användning Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet. När termostaten kopplas in kan det uppstå gnistor. Lättantändliga ämnen kan då explodera. Använd inga elektriska maskiner i kylskåpet (till exempel för att tillverka mjukglass). Det kan uppstå gnistor. Explosionsrisk! Förvara flaskor med högprocentig alkohol endast upprättstående och absolut tätt förslutna i kylskåpet. Explosionsrisk! Vid förtäring av livsmedel som förvarats för länge finns risk för matförgiftning. Hållbarheten beror på flera faktorer såsom livsmedlets färskhet, dess kvalitet och förvaringstemperatur. Följ livsmedelstillverkarens rekommendationer när det gäller förvaring och hållbarhet. Behandla aldrig kylskåpsdörrens tätningslist med olja eller fett. Tätningslisten blir då porös med tiden. Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i flaskhyllan, ska du se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar. Det kan uppstå spänningssprickor i plasten som kan leda till att den spricker helt. Se till att ventilationen i sockeln inte blockeras. Annars fungerar den inte som den ska. Energiförbrukningen ökar och skador på kylskåpet kan inte uteslutas. Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet. En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder vilket medför att kylskåpet inte kan hålla den inställda temperaturen. Använd inte ångrengörare för att rengöra kylskåpet. Ångan kan komma åt strömförande delar och orsaka kortslutning. Hantering av uttjänat kylskåp Se till att göra dörrlåset obrukbart innan kylskåpet lämnas in för återvinning. Därmed förhindras att lekande barn råkar låsa in sig och därmed kan utsättas för livsfara. Skada inga delar av kylskåpets kylsystem genom att exempelvis sticka hål på förångarens kylmedelskanaler knäcka rörledningar skrapa ytbeläggningar. Utsprutande köldmedium kan leda till ögonskador. Tillverkaren tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. 9

10 Energispartips Normal energiförbrukning Ökad energiförbrukning Uppställning I rum som kan vädras I stängda utrymmen som inte kan vädras Skyddad från direkt solstrålning Direkt solstrålning Temperaturinställning Termostat "cirkasiffror" (temperaturindikering) Temperaturinställning Termostat "exakt temperatur" (digital temperaturdisplay) Användning Inte bredvid en värmekälla (element, spis) Vid idealisk rumstemperatur på 20 C Termostat inställd på "medel" mellan 2 och 3 Svalfack 8 till 12 C Kylfack 4 till 5 C PerfectFresh-zon nära 0 C Frysdel -18 C Vinlagringszon 10 till 12 C Öppna dörren så lite och korta stunder som möjligt Sortera livsmedlen väl Låt varm mat och dryck svalna innan den ställs in i kylskåpet Förpacka livsmedlen väl eller förvara dem väl övertäckta Låt frysta livsmedel tina i kylskåpet Lådorna och facken ska inte vara överfyllda. Om de är överfyllda kan inte luften cirkulera som den ska Bredvid en värmekälla (element, spis) Vid hög rumstemperatur Termostat på "hög" (över 3). Ju lägre temperatur, desto högre energiförbrukning. Om kylskåpet har vinterkoppling, se till att vinterkopplingen är avstängd om rumstemperaturen överstiger 16 C resp. 18 C! Om dörren öppnas ofta och länge uppstår kylförlust Oordning innebär att sökandet tar längre tid och att dörren står öppen längre tid Varm mat i kylskåpet leder till att kompressorn arbetar längre tid (kylskåpet försöker kyla ned maten) Förångning och kondensering av vätska i kylskåpet orsakar minskad kyleffekt 10

11 Koppla in och stänga av kylskåpet Innan kylskåpet används första gången Rengör kylskåpets insida och dess tillbehör. Använd ljummet vatten och torka sedan allt torrt med en trasa. Koppla in kylskåpet Vrid temperaturreglaget från position 0. Kylningen påbörjas och innerbelysningen tänds när kylskåpsdörren öppnas. Ju högre inställning, desto lägre tempratur i kylskåpet. Stänga av kylskåpet Vrid temperaturreglaget från 1 till position 0. Vredet måste vridas förbi en liten "spärr" som ger lite motstånd. Kylning och innerbelysning stängs av. Om kylskåpet ska stå oanvänt en längre tid Om kylskåpet inte ska användas under en längre tid: Stäng av det. Dra ut stickproppen eller skruva ur säkringen. Rengör kylskåpet. Låt kylskåpsdörren stå en aning öppna för att undvika dålig lukt. Om kylskåpet är avstängt en längre tid men inte är rengjort kan det bildas mögel om kylskåpsdörren är stängd. 11

12 Rätt temperatur Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Normalt förstörs livsmedel snabbt av mikroorganismer men med rätt förvaringstemperatur kan processen förhindras eller fördröjas. Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare ju lägre temperaturen är. Temperaturen i kylskåpet stiger ju oftare kylskåpsdörren öppnas och ju längre tid den står öppen ju mer livsmedel som förvaras i den ju varmare livsmedlen som läggs in är ju högre den omgivande rumstemperaturen är. Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas....ikylskåpet Vi rekommenderar en temperatur på 4 C i mitten av kylskåpet. För att kontrollera temperaturen i kylskåpet ställer du ett vattenglas med en termometer i mitten av kylskåpet. Efter cirka 24 timmar kan kylskåpets ungefärliga temperatur avläsas. Men tänk på att vanliga badtermometrar och andra hushållstermometrar för det mesta inte mäter exakt. Använd helst ett elektroniskt mätinstrument. Mät inte lufttemperaturen i kylskåpet. Det ger ingen information om temperaturen i livsmedlen. Under mätperioden bör kylskåpsdörren öppnas så lite som möjligt eftersom det annars strömmar in varm luft. Ställa in temperatur Temperaturen ställer du in med temperaturreglaget. Vrid temperaturreglaget till ett läge mellan 1 och 5. Ju högre inställning, desto lägre temperatur i kylskåpet. Vi rekommenderar ett läge i mitten. Om kylskåpsdörren öppnas ofta, stora mängder livsmedel läggs in i kylskåpet eller om den omgivande rumstemperaturen är hög rekommenderas en högre inställning under en kortare tid. 12

13 Förvara livsmedel i kylskåpet Olika kylzoner På grund av den naturliga luftcirkulationen uppstår olika temperaturzoner i kylskåpet. Den kalla, tunga luften sjunker. Utnyttja de olika temperaturzonerna för bästa möjliga placering av livsmedlen. Den varmaste zonen Den varmaste zonen i kylskåpet är högst upp vid kylskåpsdörren. Här placerar du med fördel till exempel smör och ost. På så vis blir smöret lätt att bre och osten behåller sin arom. Den kallaste zonen Den kallaste zonen i kylskåpet är i den utdragbara lådan ovanför frukt- och grönsakslådan. Använd detta ställe för alla känsliga livsmedel och livsmedel som förstörs fort, som exempelvis fisk, kött och fågel korvar och färdiglagad mat ägg- eller gräddrätter och bakverk med grädde färsk deg, kak-, pizza- och pajdeg färskost och andra liknande produkter folieförpackade grönsaker och färska livsmedel med ett hållbarhetsdatum som baseras på förvaring i högst 4 C. Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet. Explosionsrisk! Alkohol med hög procenthalt får endast förvaras i upprättstående väl förslutna flaskor. Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpsdörren ska du vara mycket noga med att se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar. Det kan uppstå spänningssprickor i plasten som sedan kan leda till att plasten spricker. Livsmedel får inte komma åt kylskåpets bakre vägg. De kan då frysa fast. Förvara inte livsmedlen för nära varandra. Luften kan då inte cirkulera som den ska. 13

14 Förvara livsmedel i kylskåpet Vad som inte är lämpligt att förvara i kylskåpet Vissa livsmedel lämpar sig inte för förvaring i kylskåp vid temperaturer under 5 C eftersom de är känsliga mot kyla. Gurkor blir genomskinliga, auberginer bittra och potatis söt om de förvaras för kallt. Tomater och apelsiner förlorar sin arom och citrusfrukter får hårt skal. Exempel på andra livsmedel som också är känsliga mot kyla: ananas, avokado, banan, granatäpple, mango, melon, papaya, passionsfrukt, citrusfrukter (till exempel citroner, apelsiner, mandariner och grapefrukt) frukt som ska mogna aubergine, gurka, potatis, paprika, tomater och zucchini hårdost (parmesan). Vad du bör tänka på redan när du köper dina livsmedel Den viktigaste förutsättningen för lång förvaring är emellertid hur färska livsmedlen är när du lägger in dem i kylskåpet. Hur färska livsmedlen är från början har en avgörande betydelse för hur länge de kan förvaras. Kylkedjan bör i möjligaste mån vara obruten. Tänk på att inte lämna livsmedel för länge i en varm bil. När livsmedlen väl har börjat förstöras går det inte häva denna process. Redan om kylkedjan bryts under två timmar börjar livsmedlen att förstöras. Förvara livsmedel på rätt sätt Förvara livsmedlen helst förpackade eller väl övertäckta. På så sätt undviker du att livsmedlen tar åt sig lukt, att de torkar ut och att eventuella bakterier överförs mellan livsmedlen. Vid korrekt temperaturinställning och hygienisk hantering av livsmedlen fördröjs uppkomsten av bakterier som till exempel salmonella. Frukt och grönsaker Frukt och grönsaker kan emellertid förvaras oförpackade i frukt- och grönsakslådan. Beakta dock att inte alla frukt- och grönsakssorter kan förvaras tillsammans i en låda. För det första överförs lukt och smak (morötter tar exempelvis snabbt smak och lukt av lök). För det andra avger vissa livsmedel en naturgas (etylen) på vilken andra livsmedel kan reagera och därmed förstöras snabbare. Exempel på frukt och grönsaker som avger mycket naturgas: äpple, aprikos, päron, nektarin, persika, plommon, avokado, fikon, blåbär, melon och bönor. 14

15 Exempel på frukt och grönsaker som är mycket känsliga mot andra frukters och grönsakers naturgaser: kiwi, broccoli, blomkål, brysselkål, mango, honungsmelon, äpple, aprikos, gurka, tomat, päron, nektarin och persika. Exempel: Broccoli bör inte förvaras tillsammans med äpplen eftersom äpplen avger mycket naturgas och broccoli är mycket känslig mot den. På så vis blir förvaringstiden för broccolin mycket kortare än vad den egentligen skulle kunna vara. Oförpackade animaliska och vegetabiliska livsmedel Skilj på oförpackade animaliska och vegetabiliska livsmedel. Om livsmedlen ska förvaras tillsammans måste de absolut vara förpackade. Därmed förhindras att det uppstår mikrobiologiska förändringar. Livsmedel med hög proteinhalt Tänk på att livsmedel som innehåller mycket äggvita förstörs snabbare. Det vill säga skaldjur förstörs snabbare än fisk, och fisk förstörs snabbare än kött. Kött Förvara kött oförpackat. (Öppna folie och kärl.) Att köttytan torkar är bakteriehämmande vilket ger en bättre hållbarhet. Olika köttsorter får inte komma åt varandra utan måste alltid separeras med en förpackning. Detta förhindrar att köttet förstörs i förtid av bakterieöverföring. Förvara livsmedel i kylskåpet 15

16 Ändra inredningen Flytta hyllplan Hyllplanen kan flyttas och anpassas till matvarornas höjd. Lyft hyllplanen i framkant och ta ut dem rakt utåt. Flytta hyllhållarna på sidorna till önskad position. Placera hyllplanet på önskad nivå med kanten längst in på hyllplanet uppåt. Kanten längst in på hyllplanet ska peka uppåt så att livsmedlen inte kommer åt kylskåpets bakre vägg och fryser fast. Utdragbar låda Den utdragbara lådan kan tas ut för att lägga i och ta ut livsmedel samt för rengöring. Frukt- och grönsakslåda För att lägga i frukt och grönsaker i frukt- och grönsakslådan fäller du upp locket. Du kan också ta bort locket helt genom att du lyfter det uppåt ur spåret. Du kan ta ut frukt- och grönsakslådan helt för att lägga i och ta ut mat och för att rengöra den. Flytta dörrhyllor/flaskhyllor Vinkla dörrhyllorna/flaskhyllorna uppåt och lyft ut dem rakt utåt. Sätt tillbaka dörrhyllorna/flaskhyllorna på önskad plats. Se till att de sitter fast ordentligt och är nedtryckta i fästena. 16

17 Automatisk avfrostning Kylskåpet avfrostas automatiskt. När kylaggregatet är inkopplat kan det bildas fukt och rimfrost på kylskåpets bakre vägg. Du behöver inte ta bort fukten och rimfrosten eftersom de förångas av värmen från kylaggregatet. Avfrostningsvattnet rinner via en uppsamlingsränna genom ett rör och ut i ett avdunstningssystem på kylskåpets baksida. Se till att uppsamlingsrännan och röret alltid är rena så att avfrostningsvattnet kan rinna ut obehindrat. 17

18 Rengöring Se till att det inte kommer in vatten i temperaturreglaget eller i belysningen. Det får inte rinna rengöringsvatten genom avloppsröret. Använd inte ångrengörare. Ångan kan komma åt strömförande delar och orsaka kortslutning. Typskylten på insidan av kylskåpet får inte avlägsnas. Uppgifterna på typskylten är viktiga vid eventuellt fel. För att undvika skador på kylskåpets ytor ska följande medel eller föremål inte användas för rengöring rengöringsmedel som innehåller soda, ammoniak, syra eller klorid kalklösande rengöringsmedel skurmedel i pulver eller flytande form rengöringsmedel som innehåller lösningsmedel rengöringsmedel för rostfritt stål diskmaskinsrengöringsmedel ugnsspray fönsterputsmedel hårda disksvampar och borstar som repar rengöringssvampar för glaskeramiska ytor vassa metallskrapor. Före rengöring Stäng av kylskåpet genom att vrida temperaturreglaget till 0. Dra ut stickproppen eller skruva ur säkringen. Ta ut livsmedlen och förvara dem på en sval plats. Ta ut alla löstagbara delar och diska dem. Insida och tillbehör Rengör kylskåpet minst en gång i månaden. Använd ljummet vatten med milt handdiskmedel för att göra rent kylskåpet. Diska alla löstagbara delar för hand. För att rengöra uppsamlingsrännan och avloppsröret måste den utdragbara lådan först tas ut. Rengör uppsamlingsrännan och avloppsröret ofta med en tops eller liknande så att avfrostningsvattnet alltid kan rinna ut obehindrat. Torka av kylskåpets insida samt tillbehör med rent vatten efter rengöringen och torka sedan allt torrt med en trasa. Låt kylskåpsdörren stå öppen en kort stund. 18

19 Rengöring Ventilationsöppningar Rengör ventilationsöppningarna regelbundet med en borste eller dammsugare. Dammavlagringar ökar energiförbrukningen. Ventilationsgallret i sockeln kan tas bort för rengöring. Tryck in hakarna uppåt i ventilationsöppningarna och dra samtidigt ventilationsgallret rakt ut. Efter rengöring Sätt tillbaka alla delar i kylskåpet. Stäng kylskåpsdörren. Anslut kylskåpet och koppla in det. Lägg in livsmedlen i kylskåpet och stäng kylskåpsdörren. Kylskåpsdörrens tätningslist Behandla aldrig kylskåpsdörrens tätningslist med olja eller fett. Den blir då porös med tiden. Rengör kylskåpsdörrens tätningslist regelbundet med rent vatten och torka torrt med en trasa. 19

20 Hur man klarar av mindre fel själv Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Vadgörman......omkylskåpet inte kyler? Kontrollera att temperaturreglaget står på en annan inställning än 0. Kontrollera om stickproppen sitter ordentligt i vägguttaget. Kontrollera om säkringen har löst ut. Kylskåpet, huvudströmmen eller någon annan maskin kan vara trasig. Kontakta elektriker eller Miele service....omdetärförkallt i kylskåpet? Vrid temperaturreglaget till en lägre inställning....omkylaggregatet arbetar allt oftare och under längre tid? Kontrollera att ventilationen i sockeln inte är blockerad eller igendammad. Kylskåpsdörren har öppnats ofta eller också har en stor mängd livsmedel nyligen lagts in. Kontrollera att kylskåpsdörren kan stängas riktigt....ombelysningen i kylskåpet inte längre fungerar? Kontrollera om ljusbrytaren har fastnat. Om inte så är glödlampan trasig: Dra ut stickproppen eller skruva ur säkringen. Fatta tag i lampskyddet och dra ut det rakt utåt. Ta ut glödlampan genom att vrida den åt höger och byt glödlampa. Glödlampans anslutningsdata: V, sockel E 14. Effekt i watt framgår av den trasiga glödlampan. Skruva i den nya glödlampan och sätt tillbaka lampskyddet....omdetärblött på kylskåpets botten? Avloppsröret för avfrostningsvattnet är blockerat. Rengör uppsamlingsrännan och avloppsröret. 20

21 Hur man klarar av mindre fel själv Om felet inte kan åtgärdas med hjälp av ovanstående anvisningar, var god kontakta Miele service. Öppna inte kylskåpsdörren annat än i nödfall till dess att felet är avhjälpt. På så vis stiger inte temperaturen i onödan. 21

22 Ljud från kylskåpet - orsaker Normala ljud Brrrrr... Blubb, blubb... Klick... Sssrrrrr... Knack... Hur uppstår de? Brummandet kommer från motorn (kompressorn). För en kort stund kan ljudet bli högre just när motorn kopplas in. Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören. Ett klickande ljud hörs när termostaten kopplar in eller ur motorn. I ett flerzons- eller NoFrost-kylskåp kan ett tyst susande ljud höras när luftströmmarna cirkulerar i skåpets inre delar. Knackljudet hörs när materialet inuti utvidgas. Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet. Ljud som enkelt kan åtgärdas Klapprande, slamrande, klirrande ljud Hur uppstår de och vad kan man göra åt dem? Kylskåpet står inte plant: Rikta kylskåpet med hjälp av ett vattenpass. Använd skruvfötterna under skåpet eller lägg något under. Kylskåpet kommer åt snickeriskåp eller ett annat kyl-/frys-/ vinskåp: Öka avståndet mellan skåpet och snickeriskåp eller annat kyl-/frys-/vinskåp. Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera kylskåpets uttagbara delar och sätt in dem på nytt. Flaskor kommer åt varandra: Flytta dessa en aning från varandra. Transportkabelhållaren hänger kvar på baksidan av kylskåpet: Avlägsna kabelhållaren. 22

23 Miele service och garanti Om det uppstår fel som du själv inte kan åtgärda, var god kontakta: närmaste återförsäljare eller Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer Se även Mieles hemsida: Service behöver kylskåpets modellbeteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylten på insidan av kylskåpet. Garanti Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser. 23

24 Elanslutning Kylskåpet levereras med elkabel och stickpropp för anslutning till 50 Hz V och får endast anslutas till godkänt jordat vägguttag. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter. Säkring 10 A. Vägguttaget bör helst sitta på en lättillgänglig plats bredvid kylskåpet. Det är inte tillåtet att ansluta kylskåpet via förlängningskabel eftersom en sådan anslutning inte garanterar kylskåpets säkerhet (det finns till exempel risk för överhettning). Kylskåpet får inte anslutas till en strömomvandlare som används vid en autonom strömförsörjning, till exempel till solpaneler. När man kopplar in kylskåpet kan då säkerhetsavstängningen kopplas in på grund av spänningsspetsar. Elektroniken kan skadas. Likaså får kylskåpet inte heller användas tillsammans med energisparkontakter eftersom energitillförseln reduceras och kylskåpet blir för varmt. Om anslutningskabeln måste bytas ut får detta byte endast utföras av en fackman. 24

25 Monteringsanvisning Ett kylskåp som inte är inbyggt kan välta! Uppställningsplats Kylskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten av ett fönster med direkt solljus. Ju högre rumstemperaturen är, desto längre tid arbetar kylaggregatet för att uppnå önskad temperatur vilket i sin tur leder till ökad energiförbrukning. Lämplig uppställningsplats är ett rum med torr luft och goda ventilationsmöjligheter. Klimatklass Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på insidan av kylskåpet. Ventilation Ventilation av kylskåpet sker via ventilationsgallret i sockeln. Ventilationsöppningarna får inte täckas för eller blockeras. Dessutom måste de regelbundet rengöras från damm. Innan kylskåpet byggs in Avlägsna kabelhållaren från kylskåpets baksida. Kontrollera att alla delar på baksidan av kylskåpet kan vibrera fritt. Böj eventuella föremål åt sidan som ligger an mot baksidan. Klimatklass SN N ST T Rumstemperatur +10 C till +32 C +16 C till +32 C +16 C till +38 C +16 C till +43 C En lägre rumstemperatur leder till att kylaggregatet står stilla längre perioder. Detta kan leda till att temperaturen i kylskåpet stiger! 25

26 Inbyggnadsmått Vid en inbyggnadshöjd på 820 mm kan sockeln vara mm hög. Vid en höjd på exakt 100 mm kan sockeln monteras som den är. Den behöver inte ändras. Vid en höjd på > 100 mm måste sockeln sågas ur för ventilationen (se avsnittet "Bygga in kylskåpet"). En inbyggnadshöjd på 870 mm får du genom att justera skruvfötterna. På detta sätt höjs sockeln och i detta fall kan sockeln vara mm hög. Vid en höjd på exakt 150 mm kan sockeln monteras som den är. Den behöver inte ändras. Vid en höjd på > 150 mm måste sockeln sågas ur för ventilationen (se avsnittet "Bygga in kylskåpet"). För inbyggnad av kylskåpet behövs endast en frontplatta. Om kylskåpet monteras i slutet av en rad köksskåp kan det eventuellt behöva kläs in på sidan. Vägguttaget ( ) bör helst sitta på en lättillgänglig plats bredvid kylskåpet. 26

27 Ändra dörrupphängning Innan du bygger in kylskåpet måste du bestämma dig för åt vilket håll kylskåpsdörren ska öppnas. Ska kylskåpsdörren vara vänsterhängd måste dörrupphängningen ändras på följande sätt. Skruva ur gångjärnen på kylskåpet och kylskåpsdörren. Skruva i skruvarna löst på motsatt sida utan att dra åt dem. Sätt gångjärnen diagonalt på motsatt sida av kylskåpsdörren och skruva fast dem. Häng kylskåpsdörren på de förmonterade skruvarna och dra nu åt dem. Sätt pluggarna i de nu lediga hålen. 27

28 Bygga in kylskåpet Kylskåpsdörrens vikt Se till att den tillåtna vikten på frontplattan som ska monteras inte överskrids: Kylskåp K 5122 Ui maximal vikt på frontplatta i kg 19 kg Monterade frontplattor som överskrider den tillåtna vikten kan skada gångjärnen! Förbereda kylskåpet A Böj de båda fästvinklarna ovanpå kylskåpet så långt framåt som det bara går. Bygga in kylskåpet under bänkskiva B 28 Lägg nätanslutningskabeln så att den elektriska anslutningen enkelt kan utföras efter inbyggnaden. Skjut in kylskåpet i nischen tills gångjärnets främre kant ligger i linje med fronten på bredvidstående skåp (se detaljbild X). Se till att nätanslutningskabeln inte kommer i kläm när kylskåpet skjuts in.

29 Bygga in kylskåpet Höj kylskåpet genom att skruva upp skruvfötterna tills kylskåpets ovansida ligger an mot bänkskivan (A). De båda främre skruvfötterna skruvar du upp genom att vrida dem åt vänster med en fast nyckel/skiftnyckel. För att kunna skruva upp de bakre skruvfötterna, sätt först de bipackade justerskruvarna på manöverstängerna och skjut in manöverstängerna i deras öppningar på framsidan. Den bakre vänstra skruvfoten höjer du genom att skruva justerskruven på den inskjutna manöverstången åt vänster med en skruvmejsel. Den bakre högra skruvfoten höjer du genom att skruva justerskruven på den inskjutna manöverstången åt höger med en skruvmejsel. Skruva fast kylskåpet i bänkskivan med de bipackade försänkta skruvarna. 29

30 Bygga in kylskåpet Montera sockel För att kylskåpet ska fungera felfritt är det viktigt att det ventilationsgaller som medföljer vid leverans (originalgallret) monteras. I följande fall måste sockelns höjd minskas: Sockeln måste sågas ur vid en inbyggnadshöjd på A = 820 mm och en sockelhöjd b som är högre än 100 mm. Detta gäller även om inbyggnadshöjden är A = 870 mm och sockelhöjden b är högre än 150 mm. Avlägsna ventilationsgallret genom att trycka upp ventilationsgallrets båda spärrar och samtidigt dra ut det. Sockeln kan monteras som den är i följande fall: Vid följande mått behöver sockeln inte ändras: Inbyggnadshöjd A [mm] Höjd sockel b [mm] Inbyggnadshöjd A [mm] Mått H [mm]

31 Bygga in kylskåpet Placera sockeln mot köksskåpen. Om skåran inte ligger kant i kant med sockelfronten tar du nästa bakomliggande skåra. Avlägsna tvärribborna med avbitartång. Markera den del som sticker ut A på ventilationsgallrets hållare med en blyertspenna och ta bort sockeln igen. Kapa den utstickande delen A av ventilationsgallrets hållare. Kapa även ventilationsgallrets stöd med måttet A (= så mycket som ventilationsgallrets hållare sticker ut). Fäst sockeln mot köksskåpen. Skjut fast ventilationsgallret på konsolen. 31

32 Bygga in kylskåpet Montera frontplatta Om det inte finns några förborrade hål i frontplattan kan hål borras enligt bilden nedan: Borrschema för kassettdörrar Skruva ut de båda skruvarna nertill på kylskåpsdörren. Skruva fast de båda vinklarna på undersidan av kylskåpsdörren. Vinkeln måste ligga jämnt längs med kylskåpsdörrens utsida. Korta vinkeln beroende på hur lång kylskåpsdörren är. 32

33 Rikta frontplattan Bygga in kylskåpet Skruv loss justeringslisten från kylskåpsdörren och skruva fast den på frontplattan med de bipackade försänkta skruvarna. Skruva ut justeringsskruvarna så långt att det uppstår ett avstånd på? 4 mm (se detaljbild). Häng upp frontplattan på justeringsskruvarna. Säkra frontplattan upptill med skruvarna. Fäst frontplattan nertill med två skruvar som skruvas fast genom vinkelfästena. Använd de bipackade distansbrickorna för detta. Justera frontplattan så den ligger jämnt bredvid intillstående köksskåp: För att höjdjustera Y vrider du den övre justeringsskruven. För att sidojustera X flyttar du frontplattan. För att justera djupet Z trycker du frontplattan inåt eller drar den utåt. Skruva först fast de övre justeringsskruvarna och och därefter de nedre skruvarna. Trä på de bipackade pluggarna och. 33

34 34

35 35

36 Med reservation för ändringar / 2512 M.-Nr / 00 K 5122 Ui
