1 Bruks- och monteringsanvisning Kylskåp med DynaCool K SD K SD K SD edt/cs Läs ovillkorligen bruksanvisningen se-se innan du installerar och tar kylskåpet i bruk. Det är viktigt för att undvika olyckor och skador på kylskåpet. M.-Nr

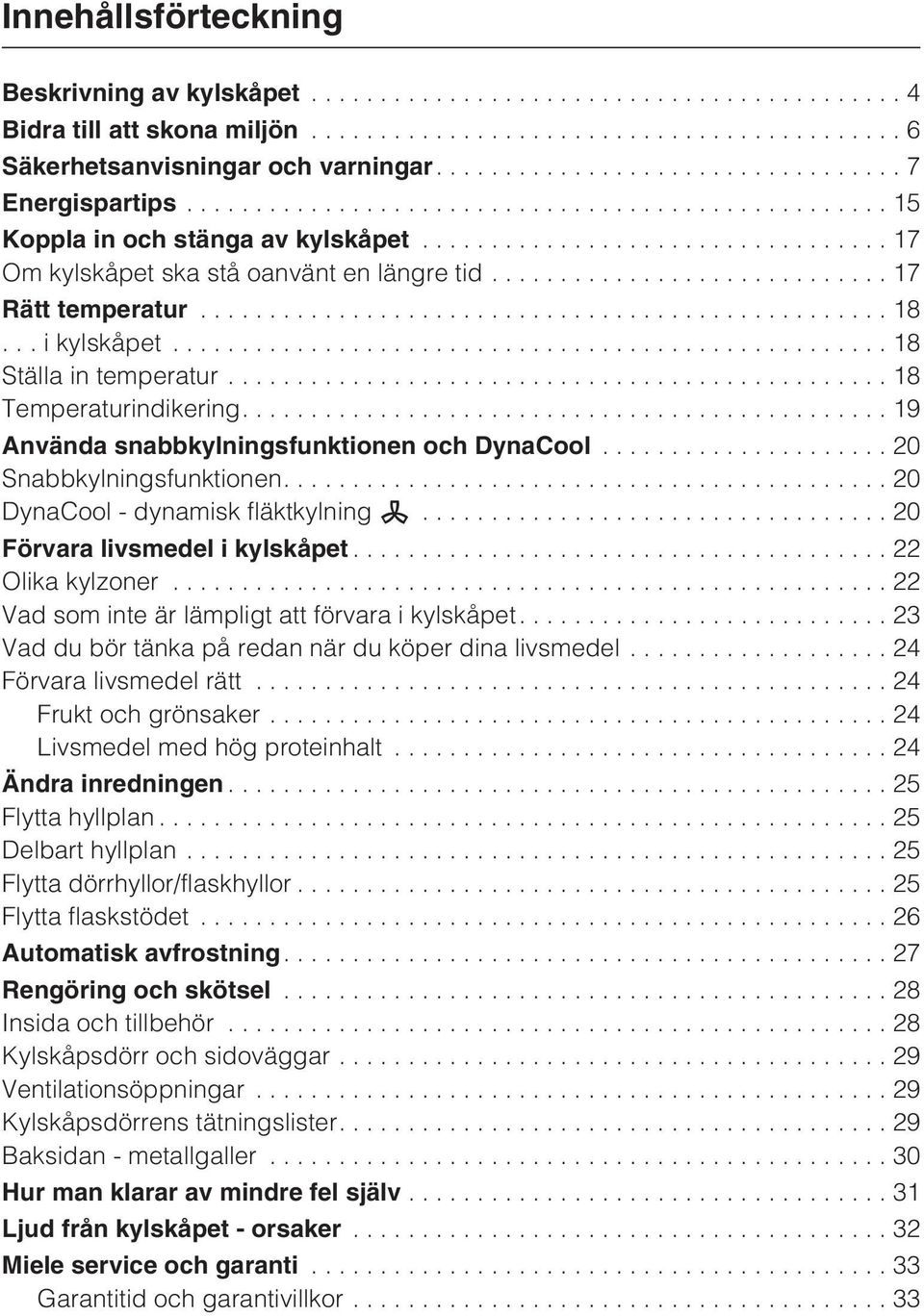

2 Innehållsförteckning Beskrivning av kylskåpet...4 Bidra till att skona miljön...6 Säkerhetsanvisningar och varningar....7 Energispartips...15 Koppla in och stänga av kylskåpet...17 Om kylskåpet ska stå oanvänt en längre tid...17 Rätt temperatur ikylskåpet...18 Ställa in temperatur...18 Temperaturindikering Använda snabbkylningsfunktionen och DynaCool...20 Snabbkylningsfunktionen DynaCool - dynamisk fläktkylning...20 Förvara livsmedel i kylskåpet...22 Olika kylzoner...22 Vad som inte är lämpligt att förvara i kylskåpet Vad du bör tänka på redan när du köper dina livsmedel...24 Förvara livsmedel rätt...24 Frukt och grönsaker...24 Livsmedel med hög proteinhalt...24 Ändra inredningen...25 Flytta hyllplan...25 Delbart hyllplan...25 Flytta dörrhyllor/flaskhyllor...25 Flytta flaskstödet...26 Automatisk avfrostning Rengöring och skötsel...28 Insida och tillbehör...28 Kylskåpsdörr och sidoväggar...29 Ventilationsöppningar...29 Kylskåpsdörrens tätningslister Baksidan - metallgaller Hur man klarar av mindre fel själv...31 Ljud från kylskåpet - orsaker...32 Miele service och garanti...33 Garantitid och garantivillkor...33

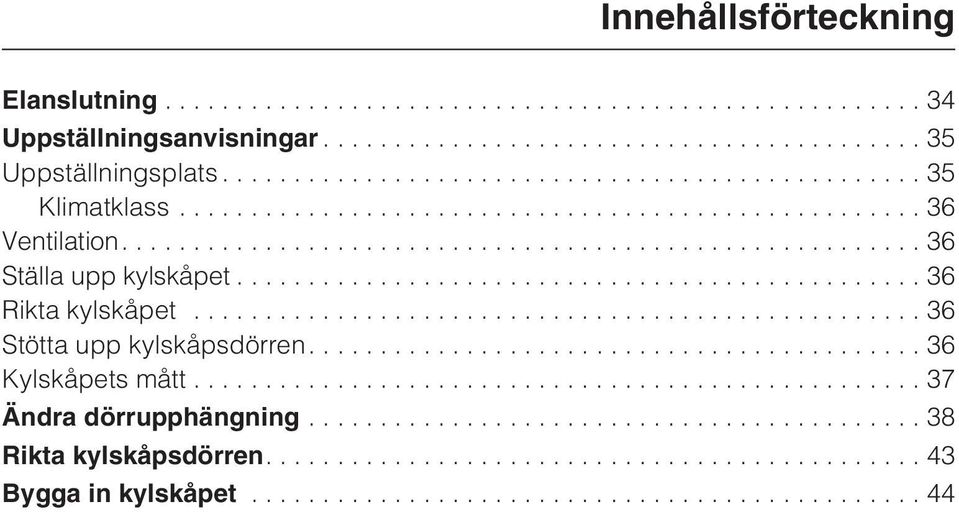

3 Innehållsförteckning Elanslutning...34 Uppställningsanvisningar...35 Uppställningsplats...35 Klimatklass...36 Ventilation Ställa upp kylskåpet...36 Rikta kylskåpet...36 Stötta upp kylskåpsdörren Kylskåpets mått...37 Ändra dörrupphängning...38 Rikta kylskåpsdörren Bygga in kylskåpet...44

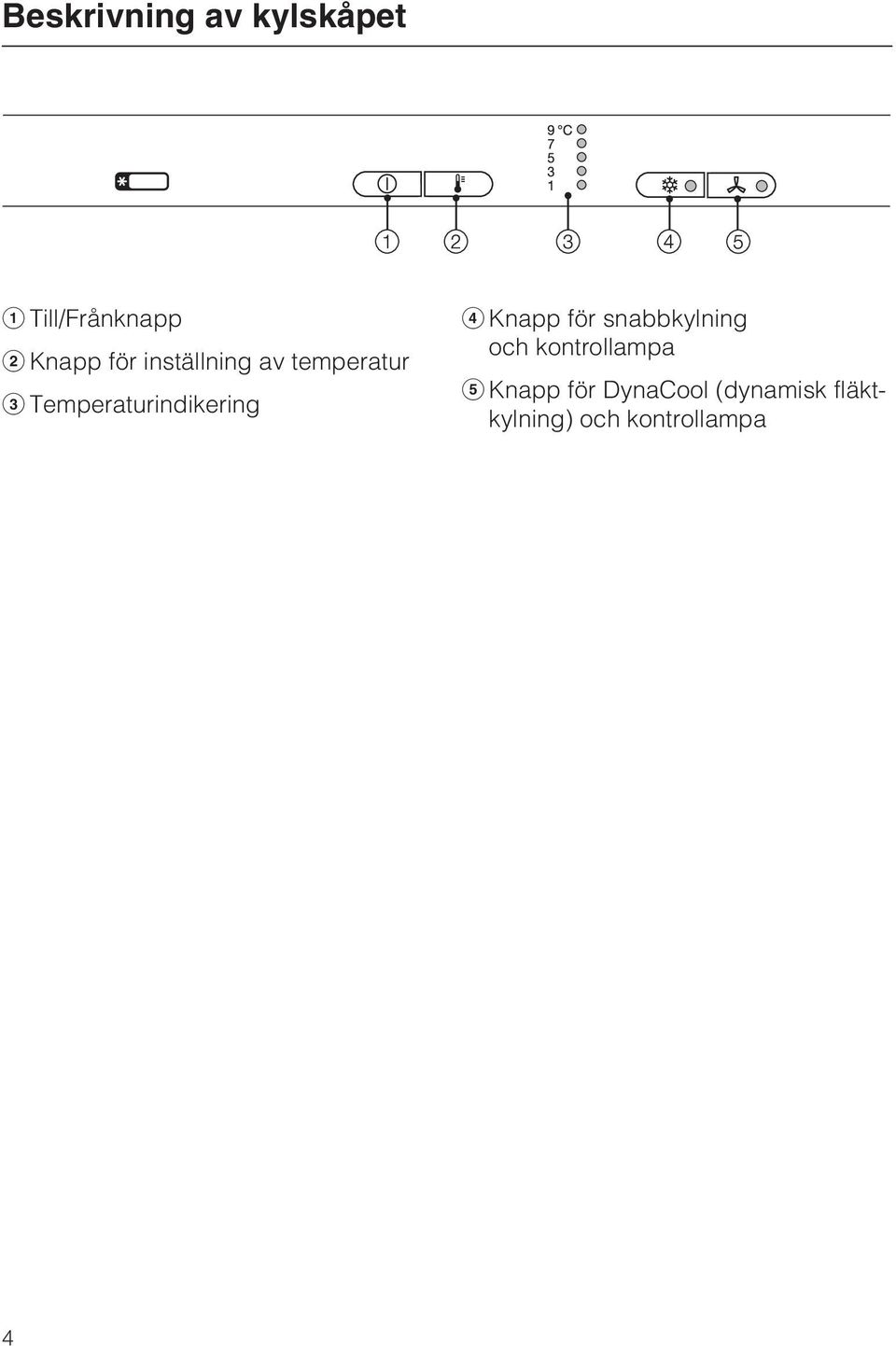

4 Beskrivning av kylskåpet Till/Frånknapp Knapp för inställning av temperatur Temperaturindikering Knapp för snabbkylning och kontrollampa Knapp för DynaCool (dynamisk fläktkylning) och kontrollampa 4

5 Beskrivning av kylskåpet Fläkt Smör- och ostfack Ägghållare Hyllplan Flaskhylla Flaskhylla/dörrhylla Uppsamlingsränna och avloppsrör för avfrostningsvatten Frukt- och grönsakslådor 5

6 Bidra till att skona miljön Transportförpackning Emballaget skyddar kylskåpet mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Fråga din kommun om möjligheten att lämna in transportförpackningen för återvinning. Hantering av uttjänat kylskåp Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Kasta därför på inga villkor det uttjänade kylskåpet i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att rören i kylskåpet inte går sönder innan det lämnats in för miljövänligt omhändertagande så att köldmediet i kylkretsloppet och oljan i kompressorn läcker ut. Se till att det uttjänade kylskåpet förvaras barnsäkert tills det lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar". 6

7 Säkerhetsanvisningar och varningar Detta kylskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till person- och sakskador. Läs bruksanvisningen noga innan kylskåpet tas i bruk. Den innehåller viktig information om inbyggnad, säkerhet, användning och skötsel. Genom att läsa bruksanvisningen skyddar du dig själv och undviker skador på kylskåpet. Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts. Spara bruks- och monteringsanvisningen och överlämna den vid eventuellt ägarbyte. Användningsområde Kylskåpet är avsett att användas i privata hushåll och i hushållsliknande miljöer. Det är inte avsett att användas utomhus. Kylskåpet är endast avsett för användning i hushåll för att förvara mat. All annan användning är otillåten. 7

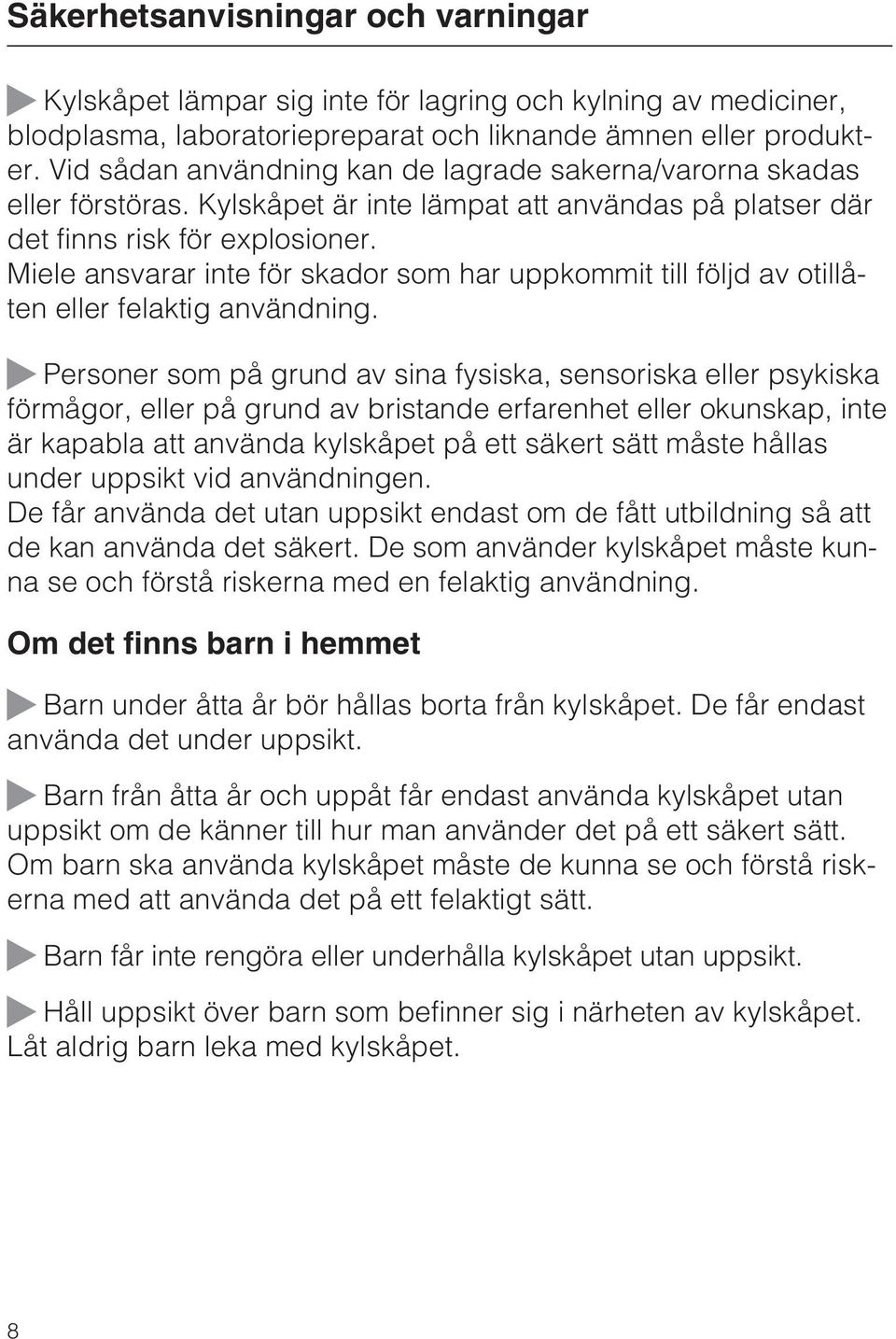

8 Säkerhetsanvisningar och varningar Kylskåpet lämpar sig inte för lagring och kylning av mediciner, blodplasma, laboratoriepreparat och liknande ämnen eller produkter. Vid sådan användning kan de lagrade sakerna/varorna skadas eller förstöras. Kylskåpet är inte lämpat att användas på platser där det finns risk för explosioner. Miele ansvarar inte för skador som har uppkommit till följd av otillåten eller felaktig användning. Personer som på grund av sina fysiska, sensoriska eller psykiska förmågor, eller på grund av bristande erfarenhet eller okunskap, inte är kapabla att använda kylskåpet på ett säkert sätt måste hållas under uppsikt vid användningen. De får använda det utan uppsikt endast om de fått utbildning så att de kan använda det säkert. De som använder kylskåpet måste kunna se och förstå riskerna med en felaktig användning. Om det finns barn i hemmet Barn under åtta år bör hållas borta från kylskåpet. De får endast använda det under uppsikt. Barn från åtta år och uppåt får endast använda kylskåpet utan uppsikt om de känner till hur man använder det på ett säkert sätt. Om barn ska använda kylskåpet måste de kunna se och förstå riskerna med att använda det på ett felaktigt sätt. Barn får inte rengöra eller underhålla kylskåpet utan uppsikt. Håll uppsikt över barn som befinner sig i närheten av kylskåpet. Låt aldrig barn leka med kylskåpet. 8

9 Säkerhetsanvisningar och varningar Risk för kvävning! Barn som leker med förpackningsmaterialet (till exempel plastfolie) kan linda in sig i det eller dra det över huvudet och kvävas. Låt inte barn komma i kontakt med förpackningsmaterial. Teknisk säkerhet Kylsystemets täthet är kontrollerad. Kylskåpet uppfyller gällande säkerhetsbestämmelser och EG-riktlinjer. Detta kylskåp innehåller köldmediet isobutan (R600a), en miljömässigt hållbar men ändå brännbar naturgas. Det skadar inte ozonskiktet och förstärker inte växthuseffekten. Användningen av detta miljöanpassade köldmedium har delvis lett till ökat driftljud. Förutom ljud från kompressorn kan det också uppstå strömningsljud i hela kylsystemet. Dessa effekter är tyvärr omöjliga att undvika men påverkar inte kylskåpets prestanda. Se till att inga delar av kylsystemet skadas under transport, vid uppställning och inbyggnad. Utsprutande köldmedium kan leda till ögonskador! Vid skador på kylskåpet bör du undvika öppen eld och saker som är lättantända bryta strömmen till kylskåpet vädra rummet där kylskåpet står i några minuter och kontakta Miele service. 9

10 Säkerhetsanvisningar och varningar Ju mer köldmedium ett kylskåp innehåller, desto större måste rummet där kylskåpet står vara. Om det skulle uppstå läckage kan det i alltför små rum bildas en lättantändlig blandning av gas och luft. Rummet måste vara minst 1 m 3 per 8 g köldmedium. Mängden köldmedium framgår av typskylten som finns inuti kylskåpet. För att undvika skador måste anslutningsdata (säkring, spänning och frekvens) på typskylten överensstämma med elnätets. Jämför dessa innan du ansluter kylskåpet. Låt i tveksamma fall en elektriker kontrollera installationen. Elsäkerheten garanteras endast om gällande föreskrifter följs vid anslutning till och installation av ett jordat eluttag. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en elektriker kontrollera elinstallationen. För att undvika risker för användaren måste anslutningskabeln, om den är skadad, bytas ut av Miele service eller en av Miele auktoriserad fackman. Grenuttag eller förlängningskablar uppfyller inte den nödvändiga säkerheten (brandfara). Anslut därför inte kylskåpet till elnätet med något av dessa. Om spänningsförande delar eller nätanslutningen kommer i kontakt med fukt kan det ge upphov till kortslutning. Ta därför inte kylskåpet i bruk på fuktiga platser där exempelvis stänk kan förekomma (till exempel garage, tvättstugor och så vidare). Kylskåpet får inte användas på platser som inte är fasta (till exempel båtar). 10

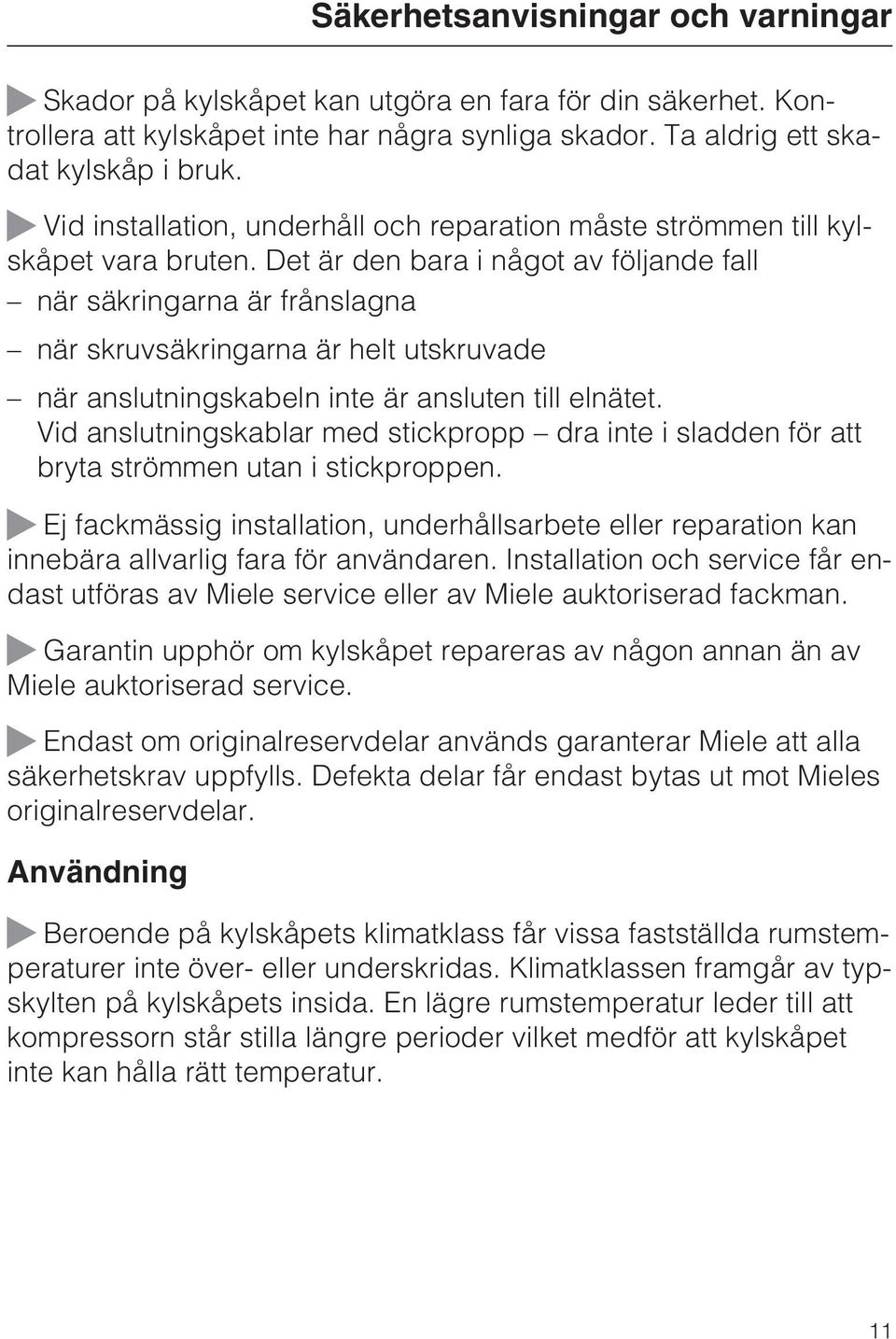

11 Säkerhetsanvisningar och varningar Skador på kylskåpet kan utgöra en fara för din säkerhet. Kontrollera att kylskåpet inte har några synliga skador. Ta aldrig ett skadat kylskåp i bruk. Vid installation, underhåll och reparation måste strömmen till kylskåpet vara bruten. Det är den bara i något av följande fall när säkringarna är frånslagna när skruvsäkringarna är helt utskruvade när anslutningskabeln inte är ansluten till elnätet. Vid anslutningskablar med stickpropp dra inte i sladden för att bryta strömmen utan i stickproppen. Ej fackmässig installation, underhållsarbete eller reparation kan innebära allvarlig fara för användaren. Installation och service får endast utföras av Miele service eller av Miele auktoriserad fackman. Garantin upphör om kylskåpet repareras av någon annan än av Miele auktoriserad service. Endast om originalreservdelar används garanterar Miele att alla säkerhetskrav uppfylls. Defekta delar får endast bytas ut mot Mieles originalreservdelar. Användning Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på kylskåpets insida. En lägre rumstemperatur leder till att kompressorn står stilla längre perioder vilket medför att kylskåpet inte kan hålla rätt temperatur. 11

12 Säkerhetsanvisningar och varningar För att säkerställa en fungerande ventilation får ventilationsöppningarna inte täckas för. Om så sker ökar energiförbrukningen och skador på kylskåpet kan inte uteslutas. Om fett- eller oljehaltiga livsmedel förvaras i kylskåpet eller i dess dörr, se till att det fett eller den olja som eventuellt kan rinna ut inte kommer i kontakt med kylskåpets plastdelar. Då kan spänningssprickor i plasten bildas som kan leda till att den spricker helt. Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet. Lättantändliga gasblandningar kan antändas av elektriska komponenter. Brand- och explosionsrisk! Använd inga elektriska maskiner i kylskåpet (till exempel för att tillverka mjukglass). Det kan leda till att det uppstår gnistor. Explosionsrisk! Förvara flaskor med högprocentig alkohol endast upprättstående och absolut tätt förslutna. Explosionsrisk! Vid förtäring av livsmedel som förvarats för länge finns risk för matförgiftning. Hållbarheten beror på flera faktorer såsom livsmedlets färskhet, dess kvalitet och förvaringstemperatur. Beakta uppgifterna om hållbarhetsdatum och förvaring från livsmedelstillverkaren! Använd endast originaltillbehör från Miele. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar och Miele kan inte längre garantera att säkerhetsbestämmelserna uppfylls. 12

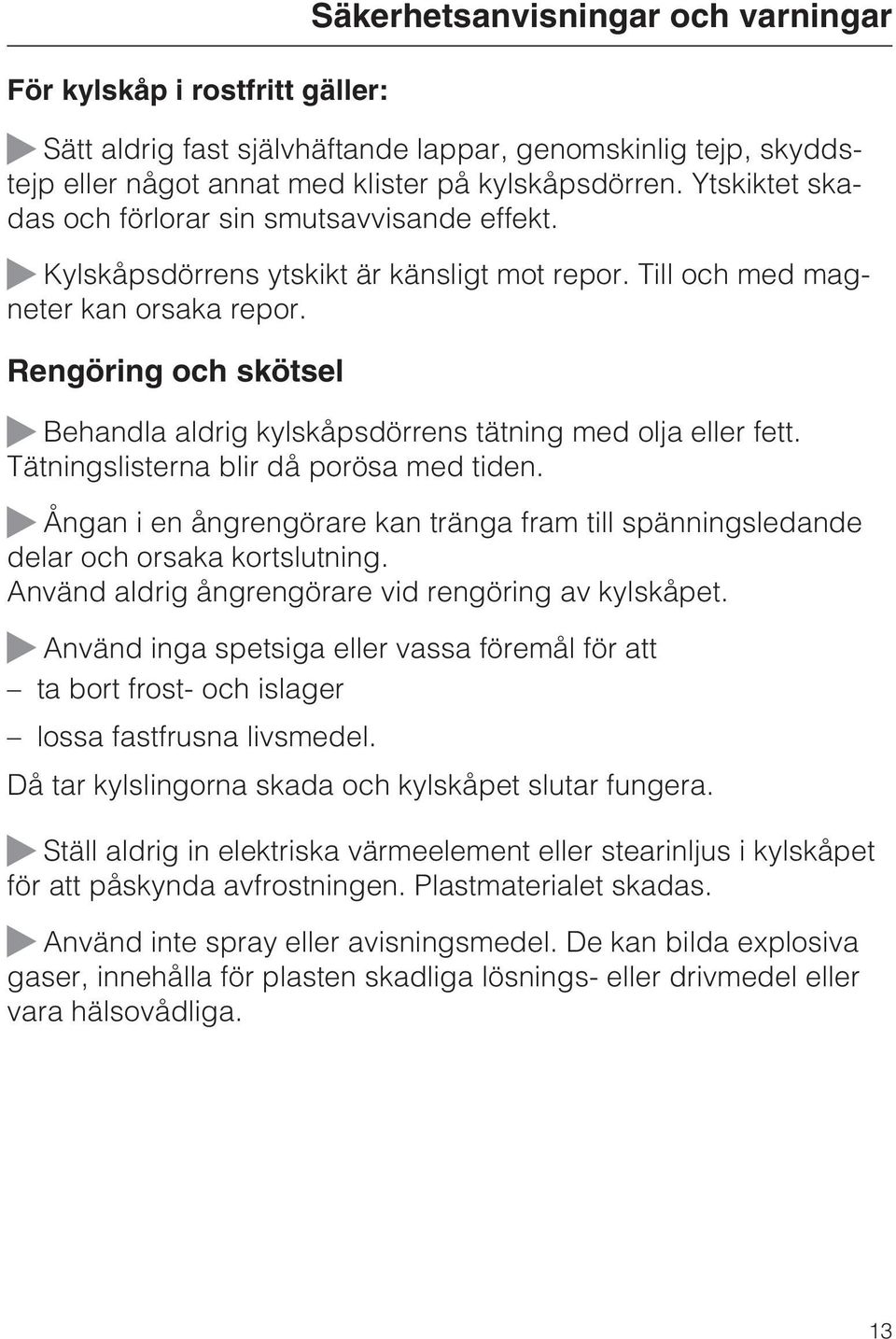

13 För kylskåp i rostfritt gäller: Sätt aldrig fast självhäftande lappar, genomskinlig tejp, skyddstejp eller något annat med klister på kylskåpsdörren. Ytskiktet skadas och förlorar sin smutsavvisande effekt. Kylskåpsdörrens ytskikt är känsligt mot repor. Till och med magneter kan orsaka repor. Rengöring och skötsel Säkerhetsanvisningar och varningar Behandla aldrig kylskåpsdörrens tätning med olja eller fett. Tätningslisterna blir då porösa med tiden. Ångan i en ångrengörare kan tränga fram till spänningsledande delar och orsaka kortslutning. Använd aldrig ångrengörare vid rengöring av kylskåpet. Använd inga spetsiga eller vassa föremål för att ta bort frost- och islager lossa fastfrusna livsmedel. Då tar kylslingorna skada och kylskåpet slutar fungera. Ställ aldrig in elektriska värmeelement eller stearinljus i kylskåpet för att påskynda avfrostningen. Plastmaterialet skadas. Använd inte spray eller avisningsmedel. De kan bilda explosiva gaser, innehålla för plasten skadliga lösnings- eller drivmedel eller vara hälsovådliga. 13

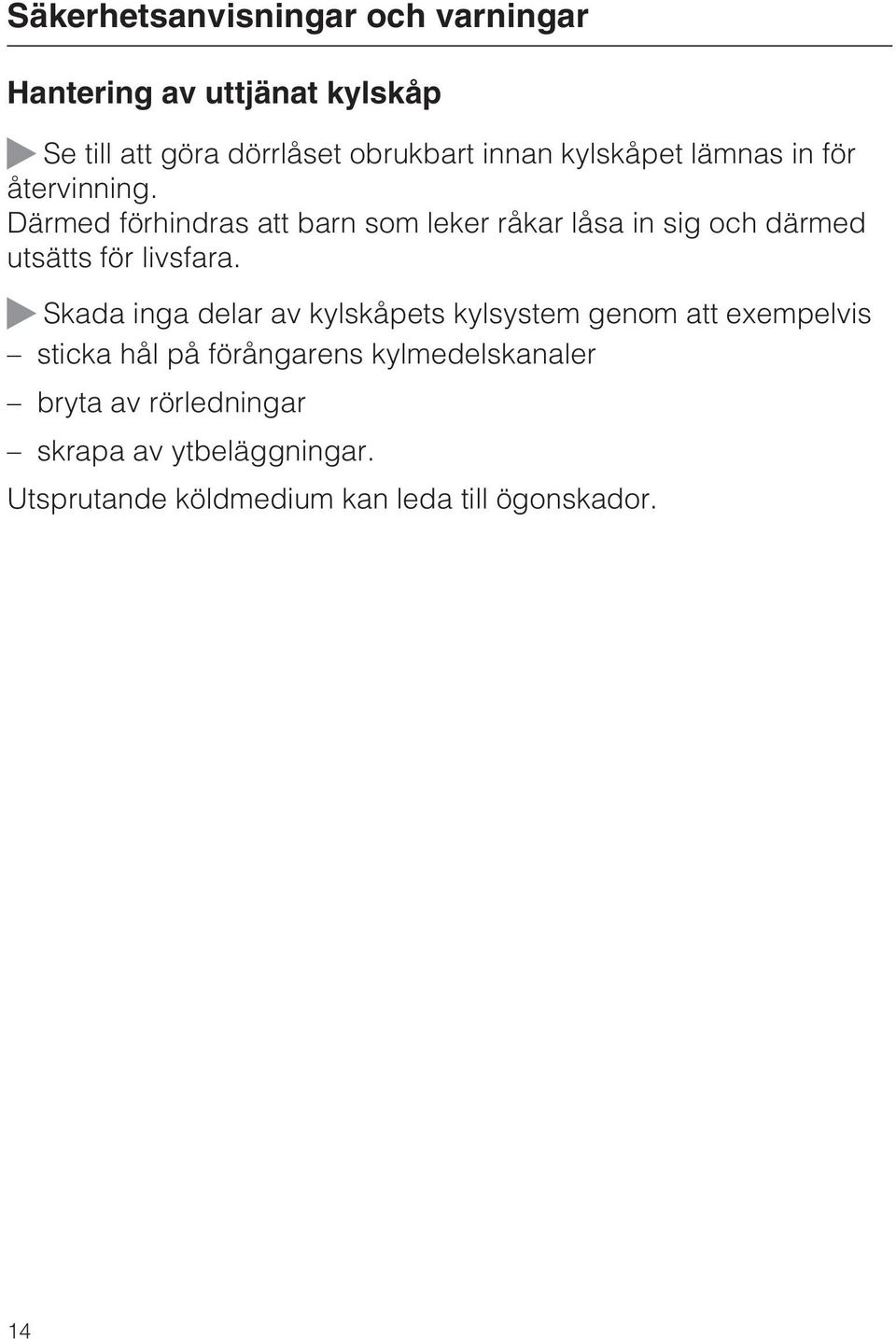

14 Säkerhetsanvisningar och varningar Hantering av uttjänat kylskåp Se till att göra dörrlåset obrukbart innan kylskåpet lämnas in för återvinning. Därmed förhindras att barn som leker råkar låsa in sig och därmed utsätts för livsfara. Skada inga delar av kylskåpets kylsystem genom att exempelvis sticka hål på förångarens kylmedelskanaler bryta av rörledningar skrapa av ytbeläggningar. Utsprutande köldmedium kan leda till ögonskador. 14

15 Energispartips Uppställning/skötsel Temperaturinställning Normal energiförbrukning I ventilerade rum. Ej utsatt för direkt solljus. Inte bredvid en värmekälla (element, spis). Vid idealisk rumstemperatur på 20 C. Täck inte över ventilationsöppningarna och rengör dem regelbundet från damm. Damma av kompressor och metallgaller (värmeväxlare) på baksidan av kylskåpet minst en gång om året. Kyldel 4 till 5 C Ökad energiförbrukning I stängda, oventilerade rum. Utsatt för direkt solljus. Bredvid en värmekälla (element, spis). Vid hög rumstemperatur. Vid övertäckta och igendammade ventilationsöppningar. Vid mycket damm på kompressor och metallgaller (värmeväxlare). Ju lägre temperatur, desto högre energiförbrukning! 15

16 Energispartips Användning Normal energiförbrukning När lådorna, hyllplanen och dörrhyllorna är placerade som vid leverans. Öppna kylskåpsdörren endast vid behov och så kort tid som möjligt. Sortera livsmedlen väl. Ta med en kylväska när du handlar och placera ut livsmedlen jämnt i kylskåpet. Ställ tillbaka mat som du har tagit ut så snabbt som möjligt innan den blir för varm. Låt varm mat och dryck svalna innan den ställs in i kylskåpet. Förpacka livsmedlen väl eller förvara dem väl övertäckta. Låt frysta livsmedel tina i kylskåpet. För att luftcirkulationen ska vara god bör lådor och hyllplan inte vara överfyllda. Ökad energiförbrukning Att kylskåpsdörren öppnas ofta och länge leder till kylförlust och att varm rumsluft strömmar in. Kylskåpet arbetar för att sänka temperaturen och kompressorn arbetar längre tid. Varm mat och rumstempererade livsmedel för med sig värme in i kylskåpet. Kylskåpet arbetar för att sänka temperaturen och kompressorn arbetar längre tid. Avdunstning och kondensering av vätska i kylskåpet orsakar kylförlust. 16

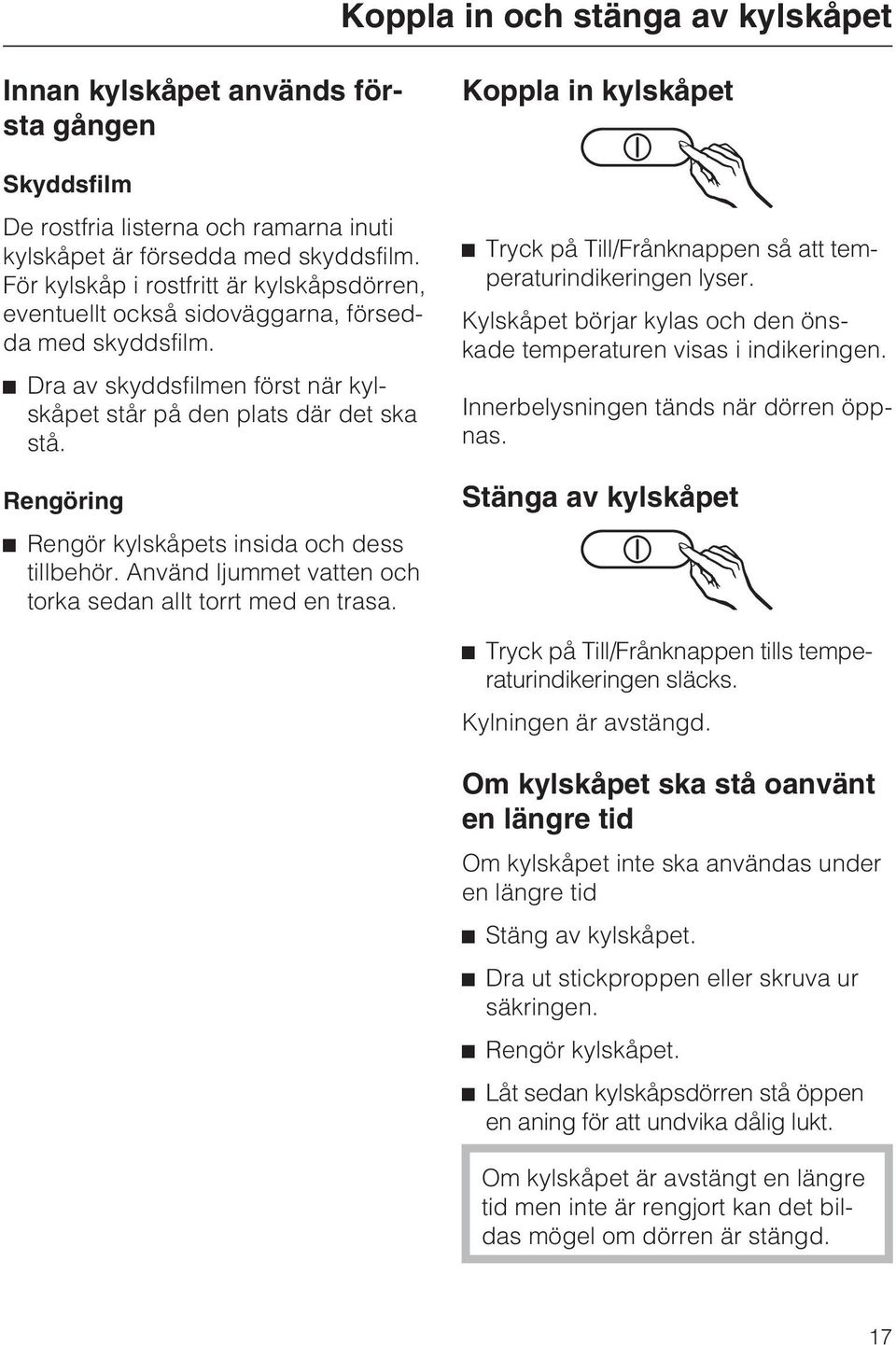

17 Koppla in och stänga av kylskåpet Innan kylskåpet används första gången Skyddsfilm De rostfria listerna och ramarna inuti kylskåpet är försedda med skyddsfilm. För kylskåp i rostfritt är kylskåpsdörren, eventuellt också sidoväggarna, försedda med skyddsfilm. Dra av skyddsfilmen först när kylskåpet står på den plats där det ska stå. Rengöring Rengör kylskåpets insida och dess tillbehör. Använd ljummet vatten och torka sedan allt torrt med en trasa. Koppla in kylskåpet Tryck på Till/Frånknappen så att temperaturindikeringen lyser. Kylskåpet börjar kylas och den önskade temperaturen visas i indikeringen. Innerbelysningen tänds när dörren öppnas. Stänga av kylskåpet Tryck på Till/Frånknappen tills temperaturindikeringen släcks. Kylningen är avstängd. Om kylskåpet ska stå oanvänt en längre tid Om kylskåpet inte ska användas under en längre tid Stäng av kylskåpet. Dra ut stickproppen eller skruva ur säkringen. Rengör kylskåpet. Låt sedan kylskåpsdörren stå öppen en aning för att undvika dålig lukt. Om kylskåpet är avstängt en längre tid men inte är rengjort kan det bildas mögel om dörren är stängd. 17

18 Rätt temperatur Det är mycket viktigt att livsmedlen förvaras i rätt temperatur. Normalt förstörs livsmedel snabbt av mikroorganismer men med rätt förvaringstemperatur kan processen förhindras eller fördröjas. Temperaturen påverkar mikroorganismernas tillväxttakt. Nedbrytningsprocessen av livsmedlen går långsammare ju lägre temperaturen är. Temperaturen i kylskåpet stiger: ju oftare kylskåpsdörren öppnas och ju längre tid den står öppen ju mer livsmedel som läggs in ju varmare livsmedlen som läggs in är ju högre den omgivande rumstemperaturen är. Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas....ikylskåpet Vi rekommenderar en temperatur på 5 Ci mitten av kylskåpet. Ställa in temperatur Tryck upprepade gånger på knappen för inställning av temperatur tills den önskade temperaturen visas i temperaturindikeringen. När du trycker på knappen första gången visas den senast inställda temperaturen blinkande. Temperaturen ändras löpande. När inställningen 9 C är nådd börjar temperaturen om vid 1 C. Den nya inställda temperaturen tas automatiskt över efter en liten stund. Den inställda temperaturen lyser. Inom de temperaturspann som visas kan temperaturen ställas in något lägre. Denna inställningsmöjlighet visas i följande exempel: Mellan 5 och 7 C ska temperaturen ställas in något lägre: Tryck upprepade gånger på knappen för inställning av temperatur tills kontrollampan för 5 C lyser. Tryck in knappen för inställning av temperatur igen i cirka 5 sekunder. Den lägre inställningen inom temperaturspannet är nu inställd. Detta syns emellertid inte i temperaturindikeringen. 18

19 Rätt temperatur Temperaturindikering Displayen i manöverpanelen visar alltid den önskade temperaturen. Temperaturen kan ställas in från 1 C till 9 C. 19

20 Använda snabbkylningsfunktionen och DynaCool Snabbkylningsfunktionen Med snabbkylningsfunktionen kyls kylskåpet mycket snabbt ned till det kallaste värdet (beroende på rumstemperatur). Koppla in snabbkylningsfunktionen Snabbkylning rekommenderas om stora mängder livsmedel eller dryck snabbt ska kylas ned. Tryck på knappen för snabbkylning så att kontrollampan lyser. Temperaturen sjunker eftersom kylskåpet arbetar med högsta möjliga kyleffekt. Koppla från snabbkylningsfunktionen Snabbkylningsfunktionen stängs av automatiskt efter cirka 6 12 timmar. Kontrollampan släcks och kylskåpet arbetar vidare med normal kyleffekt. För att spara energi kan du stänga av snabbkylningsfunktionen själv så snart livsmedel och/eller dryck är tillräckligt kalla. Tryck på snabbkylningsknappen så att kontrollampan släcks. Kylaggregatet arbetar åter med normal effekt. DynaCool - dynamisk fläktkylning Utan dynamisk fläktkylning (DynaCool) uppstår olika kylzoner i kylskåpet på grund av den naturliga luftcirkulationen (den kalla, tunga luften sjunker nedåt). Dessa kylzoner ska användas på rätt sätt (se avsnittet "Hur man bäst utnyttjar kylskåpet"). Om man någon gång vill lägga in en större mängd likartade livsmedel (till exempel till en fest), är det med hjälp av den dynamiska fläktkylningen möjligt att uppnå en relativt jämn temperaturfördelning i alla kylskåpets zoner. På detta sätt kyls alla livsmedel i kylskåpet ungefär lika mycket. Temperaturen kan fortfarande regleras via temperaturväljaren. Den dynamiska fläktkylningen bör även kopplas in vid: hög rumstemperatur (från cirka 30 C) hög luftfuktighet. Koppla in dynamisk fläktkylning Tryck på knappen för dynamisk fläktkylning, så att kontrollampan lyser. 20

21 Använda snabbkylningsfunktionen och DynaCool Stänga av dynamisk fläktkylning Eftersom energiförbrukningen ökar något när den dynamiska fläktkylningen är inkopplad, ska denna stängas av när kylskåpet används under normala villkor. Tryck på knappen för dynamisk fläktkylning, så att kontrollampan släcks. För att spara energi stängs fläkten av under en kortare tid när dörren öppnas. 21

22 Förvara livsmedel i kylskåpet Olika kylzoner På grund av den naturliga luftcirkulationen uppstår olika temperaturzoner i kylskåpet. Den kalla, tunga luften sjunker. Utnyttja de olika kylzonerna för bästa möjliga förvaring av livsmedlen. Detta är ett kylskåp med dynamisk fläktkylning. När denna funktion är inkopplad är temperaturen relativt jämn i hela kylskåpet. På så vis märks knappt de olika kylzonerna. Den varmaste zonen Den varmaste zonen i kylskåpet är högst upp vid kylskåpsdörren. Här placerar du med fördel till exempel smör och ost. På så vis blir smöret lätt att bre och osten behåller sin arom. Den kallaste zonen Den kallaste zonen är direkt ovanför frukt- och grönsakslådorna (beroende på modell) respektive frukt- och grönsakslådorna (beroende på modell) och mot den bakre väggen. Använd dessa zoner för alla känsliga livsmedel och livsmedel som förstörs fort, som exempelvis fisk, kött och fågel korvar och färdiglagad mat ägg- eller gräddrätter och bakverk med grädde färsk deg, kak-, pizza- och pajdeg färskost och andra liknande produkter folieförpackade grönsaker och färska livsmedel med ett hållbarhetsdatum som baseras på förvaring i högst 4 C. 22

23 Förvara livsmedel i kylskåpet Förvara inga explosiva ämnen eller produkter med antändliga drivgaser (till exempel sprayburkar) i kylskåpet. Explosionsrisk! Alkohol med hög procenthalt får endast förvaras i upprättstående väl förslutna flaskor. Om livsmedel som innehåller fett eller olja förvaras i kylskåpet eller i kylskåpsdörren ska du vara mycket noga med att se till att fett eller olja som eventuellt rinner ut inte kommer i kontakt med kylskåpets plastdelar. Det kan uppstå spänningssprickor i plasten som sedan kan leda till att plasten spricker. Livsmedel får inte komma åt kylskåpets bakre vägg. De kan då frysa fast mot den. Vad som inte är lämpligt att förvara i kylskåpet Vissa livsmedel lämpar sig inte för förvaring i kylskåp vid temperaturer under 5 C eftersom de är känsliga mot kyla. Beroende på livsmedel kan utseende, konsistens, smak och/eller vitaminhalt ändras om de förvaras för kallt. Exempel på livsmedel som är känsliga mot kyla: ananas, avokado, banan, granatäpple, mango, melon, papaya, passionsfrukt, citrusfrukter (som till exempel citroner, apelsiner, mandariner och grapefrukt) frukt som ska mogna aubergine, gurka, potatis, paprika, tomat och zucchini hårdost (som till exempel parmesan). Förvara livsmedlen med lite mellanrum mellan varandra så att luften kan cirkulera. Täck inte över fläkten på baksidan. Den är viktig för kyleffekten. 23

24 Förvara livsmedel i kylskåpet Vad du bör tänka på redan när du köper dina livsmedel Den viktigaste förutsättningen för lång förvaring är hur färska livsmedlen är när de läggs in i kylskåpet. Hur färska livsmedlen är från början har en avgörande betydelse för hur länge de kan förvaras. Täck också på hållbarhetsdatum och rätt förvaringstemperatur. Kylkedjan bör i möjligaste mån vara obruten. Tänk också på att inte lämna livsmedel för länge i en varm bil. Tips: Ta med en kylväska när du handlar och placera ut livsmedlen jämnt i kylskåpet. Förvara livsmedel rätt Förvara livsmedlen som regel endast övertäckta eller förpackade. Påså sätt undviker du att livsmedlen tar åt sig lukt, att de torkar och att eventuella bakterier överförs mellan livsmedlen. Detta är särskilt viktigt vid förvaring av kött och fisk. Vid korrekt temperatur och hygien kan livsmedlens hållbarhet förlängas väsentligt. Frukt och grönsaker Frukt och grönsaker kan emellertid förvaras oförpackade i frukt- och grönsakslådorna (beroende på modell). Livsmedel med hög proteinhalt Tänk på att livsmedel som innehåller mycket protein förstörs snabbare. Det vill säga skaldjur förstörs snabbare än fisk, och fisk förstörs snabbare än kött. 24

25 Ändra inredningen Flytta hyllplan Hyllplanen kan flyttas och anpassas till matvarornas höjd. Lyft hyllplanet något, dra det en bit framåt, lyft det med utsparningen över hyllhållarna och sätt sedan in hyllplanet på valfri höjd. Kanten längst bak på hyllplanet ska peka uppåt så att livsmedlen inte kommer åt kylskåpets bakre vägg och fryser fast. Hyllplanen är säkrade mot att oavsiktligt kunna dras ut genom utdragsspärrar. Delbart hyllplan För att enklare kunna placera livsmedel som behöver utrymme på höjden, till exempel högra flaskor eller skålar, finns ett delbart hyllplan på vilket den främre delen av hyllan kan skjutas in under den bakre delen. Tryck upp den bakre halva glasskivan något underifrån. Lyft samtidigt den främre halva glasskivan lite grann i framkanten och skjut försiktigt in den under den bakre halvan. För att flytta de båda glasskivorna: Ta ut de båda glasskivorna. Sätt fast de båda hyllhållarlisterna på önskad höjd både på vänster och höger sida på hyllhållarna. Skjut in glasskivorna efter varandra. Glasskivan som har en kant måste vara längst in! Flytta dörrhyllor/flaskhyllor Skjut dörrhyllan/flaskhyllan uppåt och lyft ut den rakt utåt. Sätt tillbaka dörrhyllan/flaskhyllan på önskad plats. Se till att den sitter fast ordentligt och är nedtryckt i sidofästena. 25

26 Ändra inredningen Frukt- och grönsakslådor Frukt- och grönsakslådor på teleskopskenor kan du dra ut helt för att lägga i eller ta ut livsmedel samt för rengöring. Dra ut lådan helt och lyft den uppåt. Skjut därefter in utdragskenorna. På så vis undviker du skador. För att sätta in lådan: Flytta flaskstödet (beroende på modell) Flaskstödet kan flyttas åt höger eller åt vänster. Med flaskstödet är flaskorna stadigt placerade när dörren öppnas och stängs. Flaskstödet kan tas bort helt (till exempel för rengöring): Skjut den främre delen av flaskstödet uppåt och haka loss den. Lägg lådan på de helt utdragna utdragsskenorna. Utdragsskenorna måste stöta i lådfronten framtill. Skjut in lådan. 26

27 Automatisk avfrostning Kylskåpet avfrostas automatiskt. När kylaggregatet är inkopplat kan det bildas fukt och rimfrost på kylskåpets bakre vägg. Du behöver inte ta bort fukten och rimfrosten eftersom de förångas av värmen från kylaggregatet. Avfrostningsvattnet rinner via en uppsamlingsränna genom ett rör och ut i ett avdunstningssystem på kylskåpets baksida. Se till att uppsamlingsrännan och röret alltid är rena så att avfrostningsvattnet kan rinna ut obehindrat. 27

28 Rengöring och skötsel Var noga med att det inte kommer in vatten i elektroniken eller belysningen. Det får inte rinna rengöringsvatten genom avloppsröret. Använd inte ångrengörare. Ångan kan komma åt strömförande delar och orsaka kortslutning. Typskylten på insidan av kylskåpet får inte avlägsnas. Uppgifterna på typskylten är viktiga vid eventuellt fel. För att undvika skador på kylskåpets ytor ska följande medel eller föremål inte användas för rengöring rengöringsmedel som innehåller soda, ammoniak, syra eller klorid kalklösande rengöringsmedel skurmedel i pulver eller flytande form rengöringsmedel som innehåller lösningsmedel rengöringsmedel för rostfritt stål diskmaskinsrengöringsmedel ugnsspray fönsterputsmedel hårda disksvampar och borstar som repar rengöringssvampar för glaskeramiska ytor vassa metallskrapor! Före rengöringen Stäng av kylskåpet. Dra ut stickproppen eller skruva ur säkringen. Ta ut livsmedlen och förvara dem på en sval plats. Ta ut alla löstagbara delar och diska dem. Insida och tillbehör Rengör kylskåpet minst en gång i månaden med ljummet vatten och lite handdiskmedel. Följande delar kan maskindiskas: smördosan och ägghållaren (vad som ingår är beroende på modell) flask- och dörrhyllorna smör- och ostfacket. Temperaturen på det valda diskprogrammet får maximalt vara 55 C! I kontakt med naturliga färgämnen som exempelvis morot, tomat och ketchup kan plastdelar i diskmaskinen missfärgas. Missfärgningen påverkar inte delarnas stabilitet. Rengör kylskåpets hyllplan och lådor för hand. Dessa delar tål inte maskindisk! Rengör uppsamlingsrännan och avloppsröret ofta med en liten pinne eller liknande så att vattnet alltid kan rinna ut obehindrat. 28

29 Rengöring och skötsel Tvätta av kylskåpets insida samt tillbehören med rent vatten efter rengöringen och torka sedan allt torrt med en trasa. Låt kylskåpsdörren stå öppen en kort stund. Kylskåpsdörr och sidoväggar Det bästa är att alltid avlägsna smuts på dörren och sidoväggarna direkt. Om smutsen får bita sig fast en längre tid kan det hända att den inte längre går att få bort och ytorna kan missfärgas eller förändras. Alla ytor är känsliga mot repor. Alla ytor kan missfärgas eller förändras om de kommer i kontakt med olämpliga rengöringsmedel. Rengör ytorna med en ren trasa, handdiskmedel och varmt vatten. Du kan också rengöra dem med en ren, fuktig mikrofibertrasa utan rengöringsmedel. Torka sedan av allt med rent vatten efter rengöringen och torka sedan allt torrt med en trasa. För kylskåpsdörr i rostfritt gäller: Kylskåpsdörren är förädlad med en högvärdig ytskiktsbehandling. Den skyddar mot smuts och underlättar rengöring. Behandla inte kylskåpsdörren med Rengöringsmedel för rostfritt stål: Ytskiktet skadas! Mieles vårdande medel för rostfritt stål: Det bildas en synlig beläggning! Ventilationsöppningar Rengör ventilationsöppningarna regelbundet med en borste eller dammsugare. Dammavlagringar ökar energiförbrukningen. Kylskåpsdörrens tätningslister Behandla aldrig dörrens tätningslister med olja eller fett. De blir då porösa med tiden. Tvätta av dörrens tätningslist regelbundet med rent vatten och torka sedan torrt. 29

30 Rengöring och skötsel Baksidan - metallgaller Metallgallret på kylskåpets baksida (värmeväxlaren) måste dammas av minst en gång per år. Dammavlagringar ökar energiförbrukningen. Se till att kablar eller andra delar inte dras ut, viks eller skadas när gallret rengörs. Efter rengöring Sätt tillbaka alla delar i kylskåpet. Anslut kylskåpet igen och koppla in det. Koppla in snabbkylningsfunktionen så att kylskåpet snabbt blir kallt. Lägg in livsmedlen i kylskåpet och stäng kylskåpsdörren. 30

31 Hur man klarar av mindre fel själv Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Vadgörjag......omkylskåpet inte kyler? Kontrollera om kylskåpet är inkopplat. Temperaturindikeringen måste lysa. Kontrollera om stickproppen sitter ordentligt i vägguttaget. Kontrollera om säkringen har löst ut. Kylskåpet, huvudströmmen eller någon annan maskin kan vara trasig. Kontakta elektriker eller Miele service....omdetärförkallt i kylskåpet? Ställ in en högre temperatur. Snabbkylningsfunktionen är fortfarande inkopplad. Den stängs av automatiskt efter 6 12 timmar....omkompressorn arbetar allt oftare och under längre tid? Kontrollera om ventilationsöppningarna är blockerade av föremål eller damm. Kontrollera om kompressorn och metallgallret (värmeväxlaren) på baksidan är dammiga. Kylskåpsdörren har öppnats ofta. Kontrollera om kylskåpsdörren kan stängas ordentligt....ombelysningen i kylskåpet inte längre fungerar? Har kylskåpsdörren stått öppen en längre tid? Belysningen släcks automatiskt när kylskåpsdörren har stått öppen i cirka 15 minuter. Om detta inte är orsaken är belysningen trasig. Kontakta Miele service LED-belysningen får endast repareras och bytas av Miele service. Under lampskyddet finns strömförande delar. Risk för person- och sakskador. Lampskyddet får inte avlägsnas! Om lampskyddet skulle skadas eller om det har avlägsnats på grund av skador iaktta stor försiktighet! Titta inte in i laser (laserstrålning klass 1M) med optiska instrument!...omdetärblött på kylskåpets botten? Avloppsröret för avfrostningsvattnet är blockerat. Rengör uppsamlingsrännan och avloppsröret. Om felet inte kan åtgärdas med hjälp av ovanstående anvisningar, var god kontakta Miele service. Öppna inte kylskåpsdörren annat än i nödfall till dess att felet är avhjälpt. På så vis stiger inte temperaturen i onödan. 31

32 Ljud från kylskåpet - orsaker Normala ljud Brrrrr... Blubb, blubb... Klick... Sssrrrrr... Knack... Hur uppstår de? Brummandet kommer från motorn (kompressorn). För en kort stund kan ljudet bli högre just när motorn kopplas in. Ett bubblande, gurglande eller surrande ljud kommer från köldmediet som rinner genom rören. Ett klickande ljud hörs när termostaten kopplar in eller ur motorn. I ett flerzons- eller NoFrost-kylskåp kan ett tyst susande ljud höras när luftströmmarna cirkulerar i skåpets inre delar. Knackljudet hörs när materialet inuti utvidgas. Tänk på att det inte går att helt undvika motorljud och ljud från kylaggregatet. Ljud som enkelt kan åtgärdas Klapprande, slamrande, klirrande ljud Hur uppstår de och vad kan man göra åt dem? Kylskåpet står inte plant: Rikta kylskåpet med hjälp av ett vattenpass. Använd skruvfötterna under skåpet eller lägg något under. Kylskåpet kommer åt snickeriskåp eller ett annat kyl-/frys-/ vinskåp: Öka avståndet mellan skåpet och snickeriskåp eller annat kyl-/frys-/vinskåp. Lådor, korgar eller hyllplan vibrerar eller kärvar: Kontrollera kylskåpets uttagbara delar och sätt in dem på nytt. Flaskor kommer åt varandra: Flytta dessa en aning från varandra. Transportkabelhållaren hänger kvar på baksidan av kylskåpet: Avlägsna kabelhållaren. 32

33 Miele service och garanti Om det uppstår fel som du själv inte kan åtgärda, var god kontakta: närmaste återförsäljare eller Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer Se även Mieles hemsida: Service behöver kylskåpets modellbeteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylten på insidan av kylskåpet. Garantitid och garantivillkor Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser. 33

34 Elanslutning Kylskåpet levereras med elkabel och stickpropp för anslutning till 50 Hz V. Säkringen måste vara på minst 10 A. Anslutning får endast ske till ett jordat uttag som är installerat enligt gällande föreskrifter. Elanslutningen måste utföras enligt gällande föreskrifter (VDE 0100). Stickproppen får inte ligga direkt bakom kylskåpet. Den måste vara lätt tillgänglig för att i nödfall kunna dras ut snabbt. Om kontakten efter inbyggnad inte är tillgänglig för användaren måste anslutningen ha en åtkomlig, typgodkänd strömbrytare. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm. Till detta hör LS-brytare, säkringar och skydd (enligt EU-standard EN 60335). Varken stickpropp eller nätkabel får komma åt kylskåpets baksida eftersom stickpropp och nätkabel då kan skadas genom vibrationer från kylskåpet. Det kan orsaka kortslutning. Andra maskiner bör inte heller anslutas till kontakter som finns bakom kylskåpet. Det är inte tillåtet att ansluta kylskåpet via förlängningskabel eftersom den inte garanterar tillräcklig säkerhet (till exempel överhettningsfara). Kylskåpet får inte anslutas till en växelriktare som används vid en autonom strömförsörjning, till exempel via solpaneler. När man kopplar in kylskåpet kan annars säkerhetsavstängningen kopplas in på grund av spänningstoppar. Elektroniken kan skadas. Likaså får kylskåpet inte användas med energisparkontakter eftersom energitillförseln då reduceras och kylskåpet blir för varmt. Om anslutningskabeln måste bytas ut får detta byte endast utföras av en elektriker. 34

35 Uppställningsanvisningar Använd inga maskiner som avger värme, som exempelvis miniugn, kokplattor eller brödrost, på kylskåpet. De kan antändas. Brandrisk! Uppställningsplats Kylskåpet bör inte placeras direkt bredvid en spis, ett element eller i närheten av ett fönster med direkt solljus. Ju högre den omgivande temperaturen är, desto längre arbetar kompressorn för att uppnå vald temperatur, vilket leder till ökad energiförbrukning. Lämplig uppställningsplats är ett rum med torr luft och goda ventilationsmöjligheter. Beakta dessutom följande när du ställer upp kylskåpet: Kontakten får inte ligga bakom kylskåpet. Den måste vara lätt tillgänglig vid nödfall. Stickpropp och anslutningskabel får inte komma åt kylskåpets baksida eftersom den kan skadas av vibrationer från kylskåpet. Andra maskiner bör inte heller anslutas till kontakter som finns bakom kylskåpet. Viktigt! Vid hög luftfuktighet kan kondens hamna på utsidan av kylskåpet. Detta kondensvatten kan leda till korrosion. För att förebygga kondens rekommenderas att kylskåpet står i ett torrt rum med tillräcklig ventilation och/ eller luftkonditionering. När du har ställt upp kylskåpet, säkerställ att kylskåpsdörren stängs ordenlitgt, att ventilationsöppningarna inte är övertäckta och att kylskåpet har ställts upp på så sätt som beskrivs i denna bruksanvisning. 35

36 Uppställningsanvisningar Klimatklass Beroende på kylskåpets klimatklass får vissa fastställda rumstemperaturer inte över- eller underskridas. Klimatklassen framgår av typskylten på kylskåpets insida. Klimatklass SN N ST T Rumstemperatur +10 C till +32 C +16 C till +32 C +16 C till +38 C +16 C till +43 C En lägre rumstemperatur leder till att kompressorn står stilla under längre perioder. Detta kan leda till att temperaturen i kylskåpet stiger. Rikta kylskåpet Rikta kylskåpet med de främre skruvfötterna med hjälp av den medföljande gaffelnyckeln så att det står jämnt och stadigt. Stötta upp kylskåpsdörren Ventilation Luften på baksidan av kylskåpet värms upp. Därför får ventilationsöppningarna inte blockeras. Ventilationen måste regelbundet rengöras från damm. Ställa upp kylskåpet Avlägsna först kabelhållaren från kylskåpets baksida. Kontrollera att alla delar på baksidan av kylskåpet kan vibrera fritt. Böj eventuella föremål som ligger an mot baksidan åt sidan. Skjut försiktigt fram kylskåpet till den plats där det ska stå. Ställ kylskåpet med baksidan direkt mot väggen. Skruva i alla fall ut skruvfoten tills den ligger an mot golvet. Sedan skruvar du ut den ytterligare

37 Uppställningsanvisningar Kylskåpets mått K SD, K SD, K SD edt/cs A B C mm 600 mm 630 mm 37

38 Ändra dörrupphängning Kylskåpet levereras med högerhängd dörr. Ska dörren vara vänsterhängd måste dörrupphängningen ändras på följande sätt: För att hänga om dörren behöver du följande verktyg: Avlägsna handtaget Omhängningen av dörrarna ska utföras av två personer. När du drar i handtaget skjuts handtagets sidodel bakåt. Dra sidodelen kraftigt bakåt ur skåran. Lossa de fyra skruvarna (torx 15) från fästplattan och ta bort handtaget. Lossa täckskydden på motsatt sida och fäst dem i de nu lediga hålen där dörrhandtaget har suttit. 38

39 Ändra dörrupphängning Hänga om kylskåpsdörren Plocka bort livsmedlen från dörrhyllorna! Stäng kylskåpsdörren. Lossa hållardelen från täckskyddet genom att skjuta den något åt vänster och ta sedan bort täckskyddet. Vrid hållardelen 180. Sätt på täckskyddet framifrån på hållardelen och skjut det åt höger. Texten ska vara läsbar. Ta bort täckskyddet, vrid det 180 och sätt i det på motsatt sida. Sätt täckskyddet tillsammans med hållardelen på motsatt sida. Ta bort täckskyddet genom att ta tag i det baktill och skjuta det framåt. Lyft sedan upp det och ta bort det. Ta bort täckskyddet genom att lyfta det uppåt. OBS! När gångjärnshållaren är borttagen är dörren inte längre säkrad! Lossa skruvarna från den övre gångjärnshållaren och dra gångjärnshållaren uppåt för att ta loss den. Ta försiktigt bort dörren genom att lyfta den något uppåt och ställ den åt sidan. Lossa täckskyddet försiktigt uppifrån med hjälp av en skruvmejsel och ta bort det tillsammans med hållardelen. 39

40 Ändra dörrupphängning Avlägsna pluggen ur gångjärnsbussningen i dörren och sätt den på motsatt sida. Dra ut hela gångjärnsbulten uppåt med bricka och skruvfot. Ta bort pluggen. Lossa skruvarna och ta loss gångjärnshållaren. Lossa lite på skruven på gångjärnsdelen som sitter på gångjärnshållaren. Vrid gångjärnsdelen till hålet på den motsatta sidan på gångjärnshållaren och dra åt skruven igen. Sätt pluggen i det andra hålet. Ta loss täckskyddet och sätt det i hålen på motsatt sida. Ta med hjälp av en skruvmejsel bort låsfjädern som sitter på undersidan av dörren och sätt den på motsatt sida. 40

41 Ändra dörrupphängning Skruva fast gångjärnshållaren på motsatt sida. Använd endast de yttre avlånga hålen. Använd inte den mittersta skruven. Endast på så sätt kan dörren riktas via de yttre avlånga hålen vid ett senare tillfälle. Viktigt! Skruva in skruvfoten helt i gångjärnsbulten. Sätt tillbaka hela gångjärnsbulten med bricka och skruvfot. Viktigt! Spärren på gångjärnsbulten måste peka bakåt igen. Sätt kylskåpsdörren uppifrån på gångjärnsbulten. Stäng kylskåpsdörren. Sätt gångjärnshållaren på motsatt sida och fäst den med skruvarna. Sätt fast täckskydden och på motsatt sida. Rikta dörren via de avlånga hålen i den nedre gångjärnshållaren ut mot kylskåpets hölje. Dra sedan åt skruvarna ordentligt. 41

42 Ändra dörrupphängning Återmontera handtaget Följande anvisningar ska ovillkorligen beaktas när handtaget sätts fast eftersom dörrens tätningslist annars skadas. Se ovillkorligen till att handtagets sidodel inte kommer åt dörrens tätningslist när den öppnas. Tätningslisten skadas i längden! Om så skulle vara fallet, rikta fästplattan en gång till via gängstiften tills fästplattan och handtagets sidodel har motsvarande vinkel så att tätningen inte kommer i kontakt med handtagets sidodel när dörren öppnas. Skruva först i handtaget löst på motsatt sida med de båda främre skruvarna. Fästplattan måste ligga mot dörrens hölje på ett sätt som gör att fästplattan ligger parallellt med kylskåpets yttre vägg när dörren är stängd. Om så inte är fallet, skruva in de båda förmonterade gängstiften med en sexkantsnyckel så långt tills fästplattan har en motsvarande vinkel. Dra åt alla 4 skruvarna ordentligt. Skjut in handtagets sidodel från kylskåpets sida i fästplattans skåra tills du hör att den snäpper fast. 42

43 Rikta kylskåpsdörren Dörren kan riktas mot kylskåpets hölje vid ett senare tillfälle med hjälp av de yttre avlånga hålen i den nedre gångjärnshållaren. För att underlätta monteringen har kylskåpet avbildats med öppen dörr på bilden. Ta bort den mittersta skruven från gångjärnshållaren. Skruva ut de båda yttre skruvarna en aning. Rikta dörren genom att flytta gångjärnshållaren åt vänster eller höger. Dra sedan åt skruvarna ordentligt. Skruven behöver inte skruvas fast igen. 43

44 Bygga in kylskåpet Ventilationsöppningarna får inte täckas för eller blockeras. Dessutom måste de regelbundet rengöras från damm. Om kylskåpet byggs in i en nisch med standardmått (djup max 580 mm) kan kylskåpet ställas upp direkt bredvid köksskåpet. Dörren sticker då ut 34 mm på sidorna och 50 mm i mitten utanför intillstående skåp. Dörren kan därmed öppnas och stängas utan problem. Vid uppställning av kylskåpet bredvid en vägg måste avståndet mellan väggen och kylskåpet vara cirka 36 mm. Detta motsvarar den utstående delen av handtaget när dörren är öppen. Påbyggnadsskåp Kylskåp Köksskåp Vägg Kylskåpet kan byggas in i en nisch. För att anpassa höjden till övriga snickeriskåp kan ett överskåp monteras. För att få tillräckligt med ventilation måste utrymmet mellan hela kylskåpets baksida och väggen vara minst 50 mm djupt. Ventilationsutrymmet mellan kylskåpet och taket bör vara minst 300 cm 2 så att den uppvärmda luften kan dra bort obehindrat. Kylaggregatet måste annars arbeta mer vilket ökar energiförbrukningen. 44

45 45

46 46

47 47

48 Med reservation för ändringar / 4912 M.-Nr / 00 K SD, K SD, K SD edt/cs
