NIBE FIGHTER 1135

Transkript

1 PBD SE Bergvärmepump 4 FIGHTER IBE FIGHTER 1135 Värmepump med berg, mark eller sjö som värmekälla Värmefaktor (COP) på upp till 5,3 vid /35 C. Högre temperaturområde Framledningstemperatur 7 C Returledningstemperatur 58 C Styrning med kommunikationsmöjligheter Se status och gör inställningar över Internet och SMS med tillbehöret RCU. Mjukstartsrelä och effektvakt monterade från fabrik. Inbyggd klocka med realtidsfunktion för schemaläggning av extra varmvatten och temperatursänkning/höjning av framledningstemperaturen. Förberedd för styrning av olje-/elpanna. Förberedd för pooluppvärmning. Förberedd för styrning av två värmesystem. Separat kapsling för kompressor och köldmediedelar ger säkrare service och lägre ljudnivå. Värmepumpen finns i storlekarna: kw. IBE FIGHTER 1135 är en värmepump för uppvärmning av villor, mindre flerfamiljshus och industrifastigheter. FIGHTER 1135 är en flexibel produkt med avancerad styrutrustning och är anpassningsbar till ett flertal systemlösningar. Som värmekällor kan bland annat berg, mark eller sjö användas. Även grundvatten kan användas som värmekälla, vilket dock kräver en mellanliggande värmeväxlare. FIGHTER 1135 är även förberedd för styrning av oljepanna. FIGHTER 1135 har inbyggd kassett för enkel montering av nedkopplingsbar 9 kw elpatron (tillbehör). FIGHTER 1135 har en hög verkningsgrad tack vare en högeffektiv kompressor i en väldimensionerad köldmediekrets. Båda cirkulationspumparna samt flexslangar är inbyggda. Köld bärar- resp värmebärarkretsen anslutes från toppen av värmepumpen för bästa åtkomlighet. Smutsfilter medlevereras. Aggregatet kan anslutas till valfritt lågtempererat distributionssystem typ radiatorer, konvektorer eller golvvärme. FIGHTER 1135 är utrustad med en reglerdator för att erhålla optimal och säker drift. Tydlig information om tillstånd, drifttid och alla väsentliga temperaturer i värmepumpen visas på en bakgrundsbelyst LCD-display. Detta medför att externa anläggningstermometrar inte är nödvändiga. Hela FIGHTER 1135 är uppbyggd på en robust ram med kraftiga plåtar och effektiv ljudisolering för bästa komfort. Alla nedre plåtar är enkelt demonterbara för bästa åtkomlighet vid installation och eventuell service.

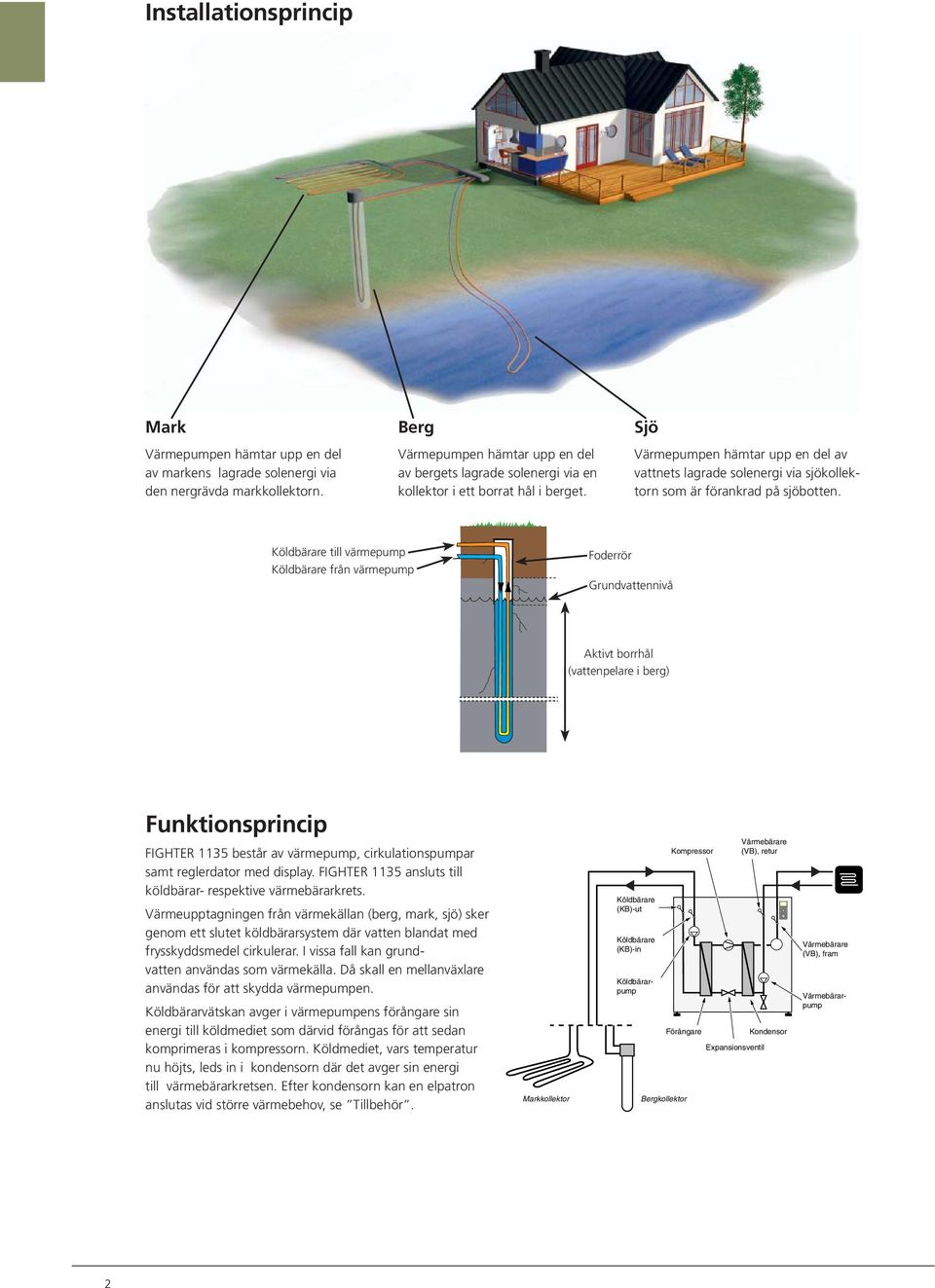

2 Installationsprincip Mark Värmepumpen hämtar upp en del av markens lagrade solenergi via den nergrävda markkollektorn. Berg Värmepumpen hämtar upp en del av bergets lagrade solenergi via en kollektor i ett borrat hål i berget. Sjö Värmepumpen hämtar upp en del av vattnets lagrade solenergi via sjökollektorn som är förankrad på sjöbotten. Köldbärare till värmepump Köldbärare från värmepump Foderrör Grundvattennivå Aktivt borrhål (vattenpelare i berg) Funktionsprincip FIGHTER 1135 består av värmepump, cirkulationspumpar samt reglerdator med display. FIGHTER 1135 ansluts till köldbärar- respektive värmebärarkrets. Värmeupptagningen från värmekällan (berg, mark, sjö) sker genom ett slutet köldbärarsystem där vatten blandat med frysskyddsmedel cirkulerar. I vissa fall kan grundvatten användas som värmekälla. Då skall en mellanväxlare användas för att skydda värmepumpen. Köldbärarvätskan avger i värmepumpens förångare sin energi till köldmediet som därvid förångas för att sedan komprimeras i kompressorn. Köldmediet, vars temperatur nu höjts, leds in i kondensorn där det avger sin energi till värmebärarkretsen. Efter kondensorn kan en elpatron anslutas vid större värmebehov, se Tillbehör. Markkollektor Köldbärare (KB)-ut Köldbärare (KB)-in Värmebärarpump Köldbärarpump Bergkollektor Kompressor Förångare Värmebärare (VB), retur Expansionsventil Kondensor Värmebärare (VB), fram 2

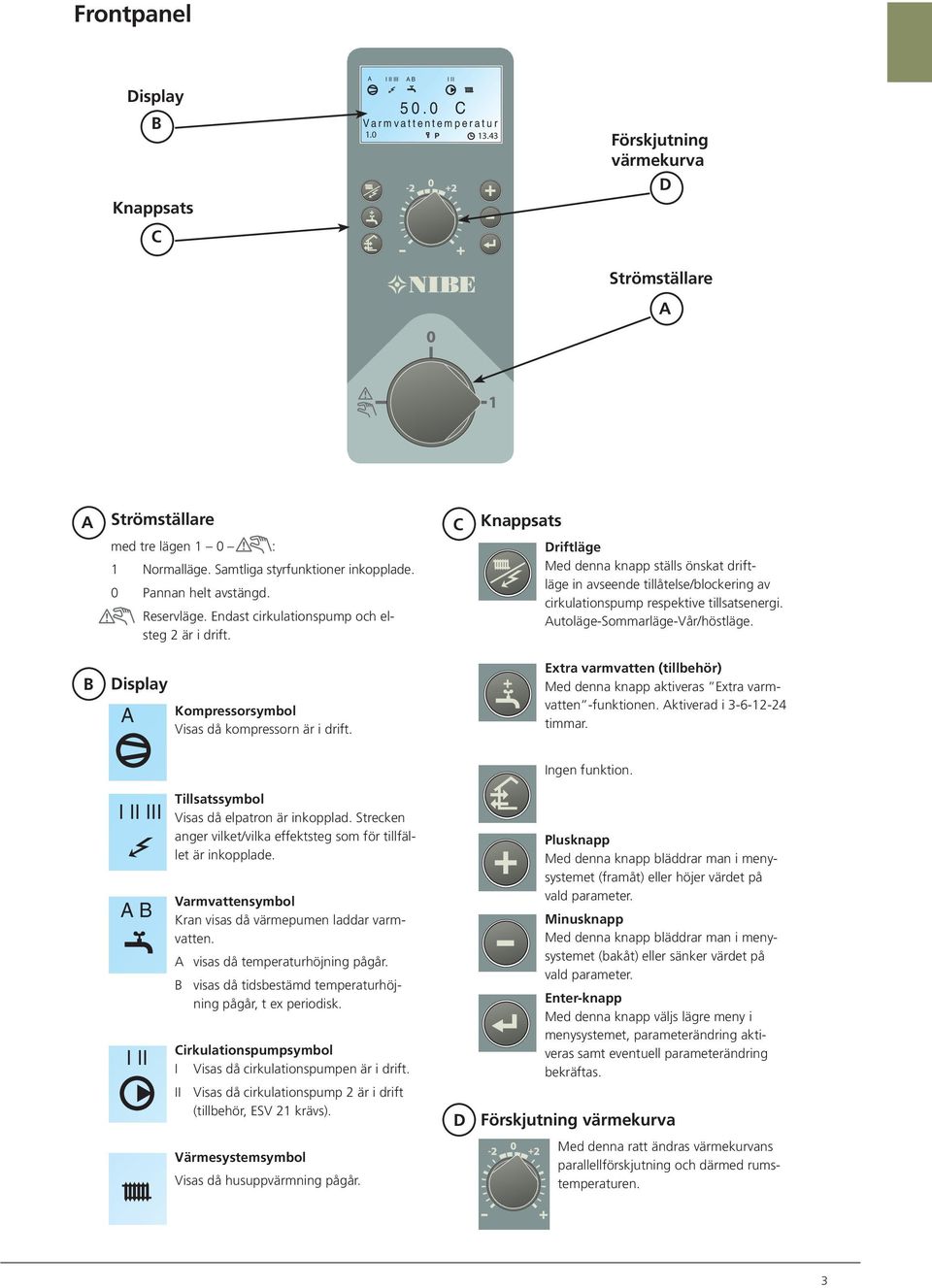

3 Frontpanel Display B Knappsats C A I II III I II 5. C Varmvattentemperatur 1. P Förskjutning värmekurva D Strömställare A A Strömställare med tre lägen 1 : 1 ormalläge. Samtliga styrfunktioner inkopplade. Pannan helt avstängd. Reservläge. Endast cirkulationspump och elsteg 2 är i drift. C Knappsats Driftläge Med denna knapp ställs önskat driftläge in avseende tillåtelse/blockering av cirkulationspump respektive tillsatsenergi. Autoläge-Sommarläge-Vår/höstläge. B Display A Kompressorsymbol Visas då kompressorn är i drift. Extra varmvatten (tillbehör) Med denna knapp aktiveras Extra varmvatten -funktionen. Aktiverad i timmar. Ingen funktion. I II III I II Tillsatssymbol Visas då elpatron är inkopplad. Strecken anger vilket/vilka effektsteg som för tillfället är inkopplade. Varmvattensymbol Kran visas då värmepumen laddar varmvatten. A visas då temperaturhöjning pågår. B visas då tidsbestämd temperaturhöjning pågår, t ex periodisk. Cirkulationspumpsymbol I Visas då cirkulationspumpen är i drift. II Visas då cirkulationspump 2 är i drift (tillbehör, ESV 21 krävs). D Plusknapp Med denna knapp bläddrar man i menysystemet (framåt) eller höjer värdet på vald parameter. Minusknapp Med denna knapp bläddrar man i menysystemet (bakåt) eller sänker värdet på vald parameter. Enter-knapp Med denna knapp väljs lägre meny i meny systemet, parameterändring aktiveras samt eventuell parameterändring bekräftas. Förskjutning värmekurva Värmesystemsymbol Visas då husuppvärmning pågår. Med denna ratt ändras värmekurvans parallellförskjutning och därmed rumstemperaturen. 3

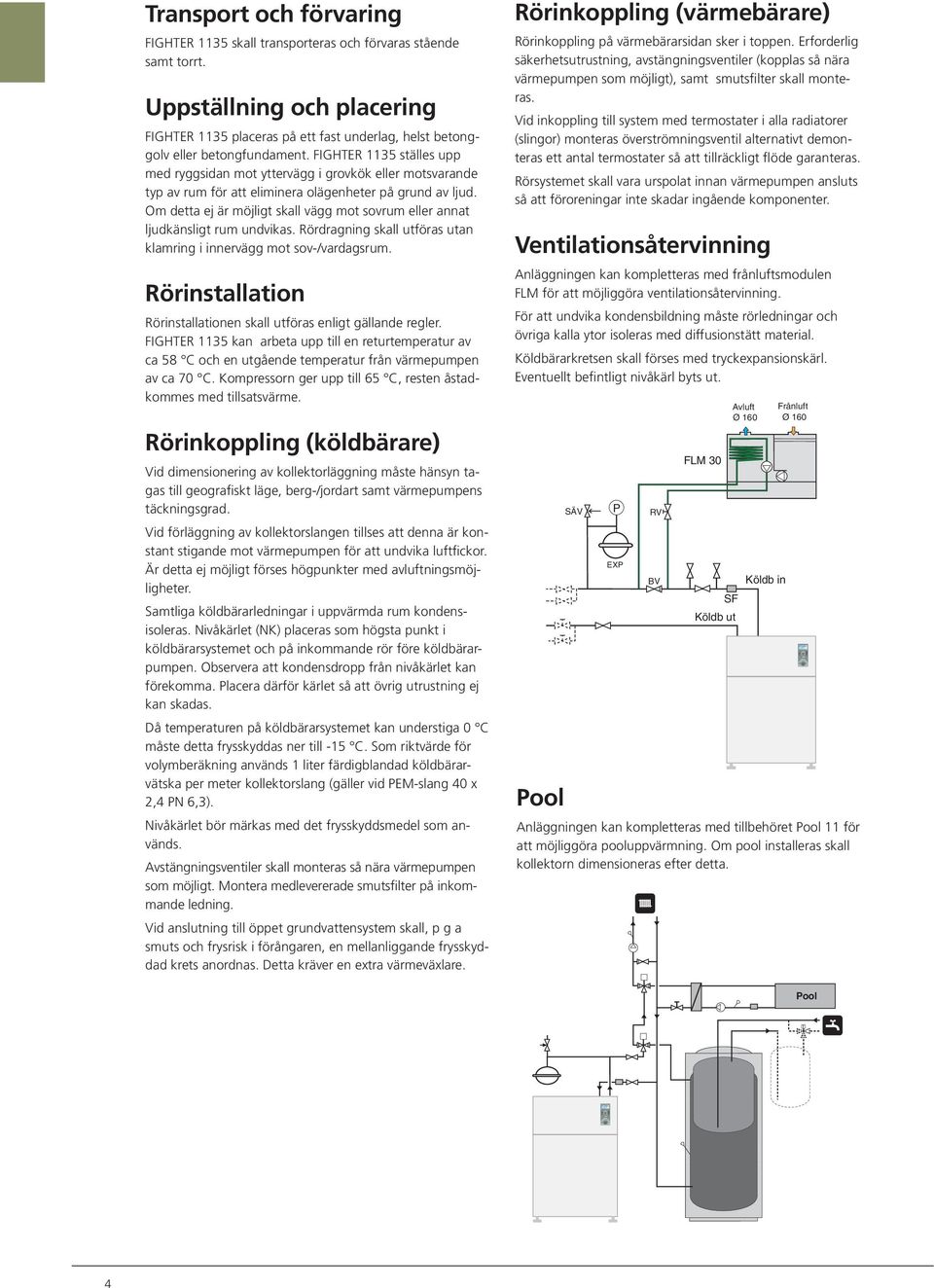

4 I II III I II I II 5. C Varmvattentemp. 1. I II III I II I II 5. C Varmvattentemp. 1. Transport och förvaring FIGHTER 1135 skall transporteras och förvaras stående samt torrt. Uppställning och placering FIGHTER 1135 placeras på ett fast underlag, helst betonggolv eller betongfundament. FIGHTER 1135 ställes upp med ryggsidan mot yttervägg i grovkök eller motsvarande typ av rum för att eliminera olägenheter på grund av ljud. Om detta ej är möjligt skall vägg mot sovrum eller annat ljudkänsligt rum undvikas. Rördragning skall utföras utan klamring i innervägg mot sov-/vardagsrum. Rörinstallation Rörinstallationen skall utföras enligt gällande regler. FIGHTER 1135 kan arbeta upp till en returtemperatur av ca 58 C och en utgående temperatur från värmepumpen av ca 7 C. Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Rörinkoppling (köldbärare) Vid dimensionering av kollektorläggning måste hänsyn tagas till geografiskt läge, berg-/jordart samt värmepumpens täckningsgrad. Vid förläggning av kollektorslangen tillses att denna är konstant stigande mot värmepumpen för att undvika luftfickor. Är detta ej möjligt förses högpunkter med avluftningsmöjligheter. Samtliga köldbärarledningar i uppvärmda rum kondensisoleras. ivåkärlet (K) placeras som högsta punkt i köldbärarsystemet och på inkommande rör före köldbärarpumpen. Observera att kondensdropp från nivåkärlet kan förekomma. Placera därför kärlet så att övrig utrustning ej kan skadas. Då temperaturen på köldbärarsystemet kan understiga C måste detta frysskyddas ner till -15 C. Som riktvärde för volymberäkning används 1 liter färdigblandad köldbärarvätska per meter kollektorslang (gäller vid PEM-slang x 2,4 P 6,3). ivåkärlet bör märkas med det frysskyddsmedel som används. Avstängningsventiler skall monteras så nära värmepumpen som möjligt. Montera medlevererade smutsfilter på inkommande ledning. Vid anslutning till öppet grundvattensystem skall, p g a smuts och frysrisk i förångaren, en mellanliggande frysskyddad krets anordnas. Detta kräver en extra värmeväxlare. Rörinkoppling (värmebärare) Rörinkoppling på värmebärarsidan sker i toppen. Erforderlig säkerhetsutrustning, avstängningsventiler (kopplas så nära värmepumpen som möjligt), samt smutsfilter skall monteras. Vid inkoppling till system med termostater i alla radiatorer (slingor) monteras överströmningsventil alternativt demonteras ett antal termostater så att tillräckligt flöde garanteras. Rörsystemet skall vara urspolat innan värmepumpen ansluts så att föroreningar inte skadar ingående komponenter. Ventilationsåtervinning Anläggningen kan kompletteras med frånluftsmodulen FLM för att möjliggöra ventilationsåtervinning. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. Pool P EXP RV BV FLM 3 Anläggningen kan kompletteras med tillbehöret Pool 11 för att möjliggöra pooluppvärmning. Om pool installeras skall kollektorn dimensioneras efter detta. SF Köldb ut Avluft Ø 1 Köldb in Frånluft Ø 1 P ool T 4

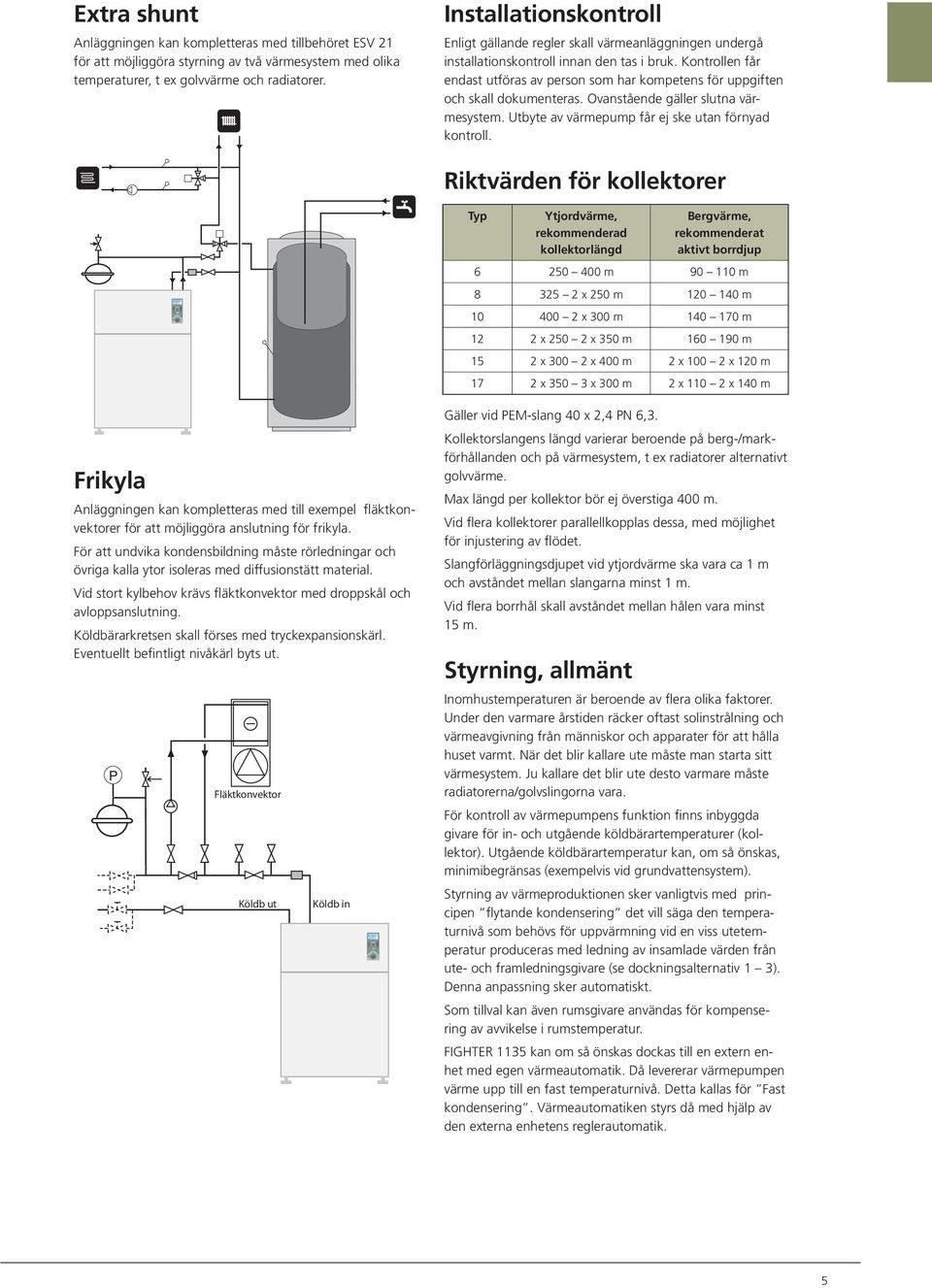

5 I II III I II I II 5. C Varmvattentemp. 1. I II III I II I II 5. C Varmvattentemp. 1. Extra shunt Anläggningen kan kompletteras med tillbehöret ESV 21 för att möjliggöra styrning av två värmesystem med olika temperaturer, t ex golvvärme och radiatorer. Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovan stående gäller slutna värmesystem. Utbyte av värmepump får ej ske utan förnyad kontroll. Riktvärden för kollektorer Typ Ytjordvärme, rekommenderad kollektorlängd Bergvärme, rekommenderat aktivt borrdjup 6 25 m 9 11 m x 25 m 12 1 m 1 2 x 3 m 1 17 m 12 2 x 25 2 x 35 m 1 19 m 15 2 x 3 2 x m 2 x 1 2 x 12 m 17 2 x 35 3 x 3 m 2 x 11 2 x 1 m Gäller vid PEM-slang x 2,4 P 6,3. Frikyla Anläggningen kan kompletteras med till exempel fläktkonvektorer för att möjliggöra anslutning för frikyla. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Vid stort kylbehov krävs fläktkonvektor med droppskål och avloppsanslutning. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. P Fläktkonvektor Köldb ut Köldb in Kollektorslangens längd varierar beroende på berg-/markförhållanden och på värmesystem, t ex radiatorer alternativt golvvärme. Max längd per kollektor bör ej överstiga m. Vid flera kollektorer parallellkopplas dessa, med möjlighet för injustering av flödet. Slangförläggningsdjupet vid ytjordvärme ska vara ca 1 m och avståndet mellan slangarna minst 1 m. Vid flera borrhål skall avståndet mellan hålen vara minst 15 m. Styrning, allmänt Inomhustemperaturen är beroende av flera olika faktorer. Under den varmare årstiden räcker oftast solinstrålning och värmeavgivning från människor och apparater för att hålla huset varmt. är det blir kallare ute måste man starta sitt värmesystem. Ju kallare det blir ute desto varmare måste radiatorerna/golvslingorna vara. För kontroll av värmepumpens funktion finns inbyggda givare för in- och utgående köldbärartemperaturer (kollektor). Utgående köldbärartemperatur kan, om så önskas, minimibegränsas (exempelvis vid grundvat ten system). Styrning av värmeproduktionen sker vanligtvis med principen flytande kondensering det vill säga den temperaturnivå som behövs för uppvärmning vid en viss utetemperatur produceras med ledning av insamlade värden från ute- och framledningsgivare (se dockningsalternativ 1 3). Denna anpassning sker automatiskt. Som tillval kan även rumsgivare användas för kompensering av avvikelse i rumstemperatur. FIGHTER 1135 kan om så önskas dockas till en extern enhet med egen värmeautomatik. Då levererar värmepumpen värme upp till en fast temperaturnivå. Detta kallas för Fast kondensering. Värmeautomatiken styrs då med hjälp av den externa enhetens reglerautomatik. 5

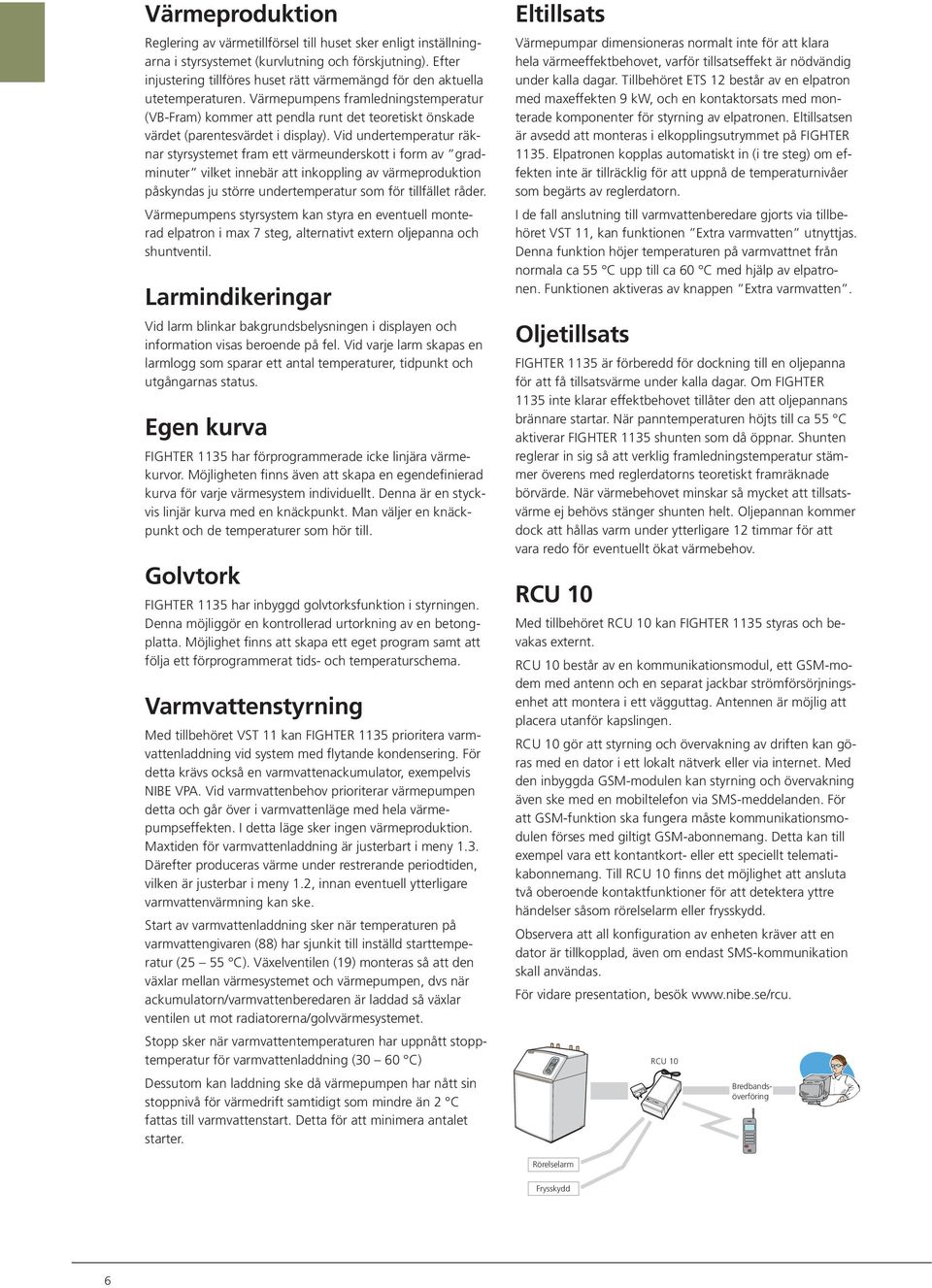

6 Värmeproduktion Reglering av värmetillförsel till huset sker enligt inställningarna i styrsystemet (kurvlutning och förskjutning). Efter injustering tillföres huset rätt värmemängd för den aktuella utetemperaturen. Värmepumpens framledningstemperatur (VB-Fram) kommer att pendla runt det teoretiskt önskade värdet (parentesvärdet i display). Vid undertemperatur räknar styrsystemet fram ett värmeunderskott i form av gradminuter vilket innebär att inkoppling av värmeproduktion påskyndas ju större undertemperatur som för tillfället råder. Värmepumpens styrsystem kan styra en eventuell monterad elpatron i max 7 steg, alternativt extern oljepanna och shuntventil. Larmindikeringar Vid larm blinkar bakgrundsbelysningen i displayen och information visas beroende på fel. Vid varje larm skapas en larmlogg som sparar ett antal temperaturer, tidpunkt och utgångarnas status. Egen kurva FIGHTER 1135 har förprogrammerade icke linjära värmekurvor. Möjligheten finns även att skapa en egendefinierad kurva för varje värmesystem individuellt. Denna är en styckvis linjär kurva med en knäckpunkt. Man väljer en knäckpunkt och de temperaturer som hör till. Golvtork FIGHTER 1135 har inbyggd golvtorksfunktion i styrningen. Denna möjliggör en kontrollerad urtorkning av en betongplatta. Möjlighet finns att skapa ett eget program samt att följa ett förprogrammerat tids- och temperaturschema. Varmvattenstyrning Med tillbehöret VST 11 kan FIGHTER 1135 prioritera varmvattenladdning vid system med flytande kondensering. För detta krävs också en varmvattenackumulator, exempelvis IBE VPA. Vid varmvattenbehov prioriterar värmepumpen detta och går över i varmvattenläge med hela värmepumpseffekten. I detta läge sker ingen värmeproduktion. Maxtiden för varmvattenladdning är justerbart i meny 1.3. Därefter produceras värme under restrerande periodtiden, vilken är justerbar i meny 1.2, innan eventuell ytterligare varmvattenvärmning kan ske. Start av varmvattenladdning sker när temperaturen på varmvattengivaren (88) har sjunkit till inställd starttemperatur (25 55 C). Växelventilen (19) monteras så att den växlar mellan värmesystemet och värmepumpen, dvs när ackumulatorn/varmvattenberedaren är laddad så växlar ventilen ut mot radiatorerna/golvvärmesystemet. Stopp sker när varmvattentemperaturen har uppnått stopptemperatur för varmvattenladdning (3 C) Dessutom kan laddning ske då värmepumpen har nått sin stoppnivå för värmedrift samtidigt som mindre än 2 C fattas till varmvattenstart. Detta för att minimera antalet starter. Eltillsats Värmepumpar dimensioneras normalt inte för att klara hela värmeeffektbehovet, varför tillsatseffekt är nödvändig under kalla dagar. Tillbehöret ETS 12 består av en elpatron med maxeffekten 9 kw, och en kontaktorsats med monterade komponenter för styrning av elpatronen. Eltillsatsen är avsedd att monteras i elkopplingsutrymmet på FIGHTER Elpatronen kopplas automatiskt in (i tre steg) om effekten inte är tillräcklig för att uppnå de temperaturnivåer som begärts av reglerdatorn. I de fall anslutning till varmvattenberedare gjorts via tillbehöret VST 11, kan funktionen Extra varmvatten utnyttjas. Denna funktion höjer temperaturen på varmvattnet från normala ca 55 C upp till ca C med hjälp av elpatronen. Funktionen aktiveras av knappen Extra varmvatten. Oljetillsats FIGHTER 1135 är förberedd för dockning till en oljepanna för att få tillsatsvärme under kalla dagar. Om FIGHTER 1135 inte klarar effektbehovet tillåter den att oljepannans brännare startar. är panntemperaturen höjts till ca 55 C aktiverar FIGHTER 1135 shunten som då öppnar. Shunten reglerar in sig så att verklig framledningstemperatur stämmer överens med reglerdatorns teoretiskt framräknade börvärde. är värmebehovet minskar så mycket att tillsatsvärme ej behövs stänger shunten helt. Oljepannan kommer dock att hållas varm under ytterligare 12 timmar för att vara redo för eventuellt ökat värmebehov. RCU 1 Med tillbehöret RCU 1 kan FIGHTER 1135 styras och bevakas externt. RCU 1 består av en kommunikationsmodul, ett GSM-modem med antenn och en separat jackbar strömförsörjningsenhet att montera i ett vägguttag. Antennen är möjlig att placera utanför kapslingen. RCU 1 gör att styrning och övervakning av driften kan göras med en dator i ett lokalt nätverk eller via internet. Med den inbyggda GSM-modulen kan styrning och övervakning även ske med en mobiltelefon via SMS-meddelanden. För att GSM-funktion ska fungera måste kommunikationsmodulen förses med giltigt GSM-abonnemang. Detta kan till exempel vara ett kontantkort- eller ett speciellt telematikabonnemang. Till RCU 1 finns det möjlighet att ansluta två oberoende kontaktfunktioner för att detektera yttre händelser såsom rörelselarm eller frysskydd. Observera att all konfiguration av enheten kräver att en dator är tillkopplad, även om endast SMS-kommunikation skall användas. För vidare presentation, besök RCU 1 Bredbandsöverföring Rörelselarm Frysskydd 6

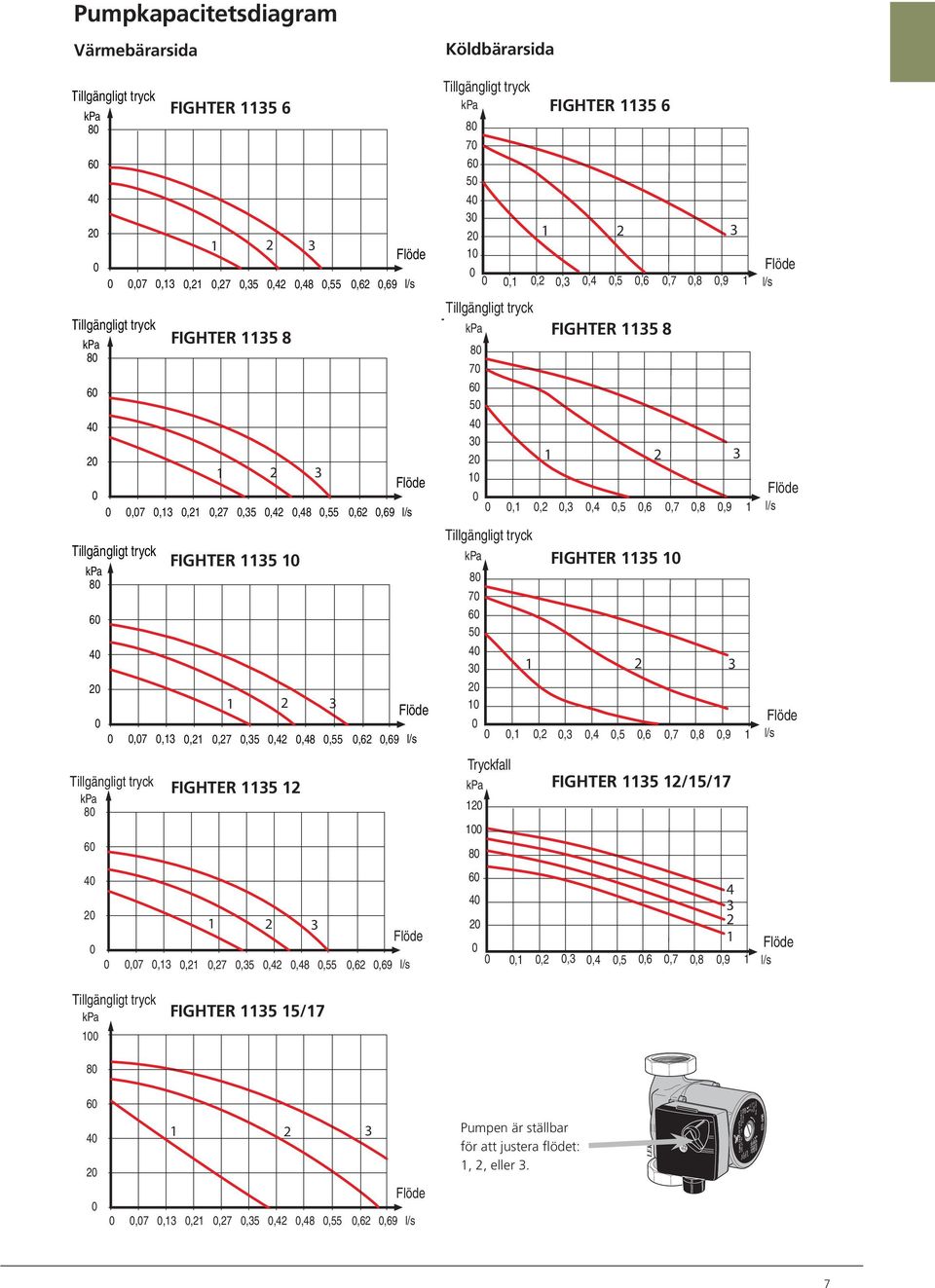

7 23V- 5Hz 2.5uF GRUDFOS 1m(A) P,(W) HEJSA PC;17IB DK IP 44 TF 11 Class H Max. 1bar Pumpkapacitetsdiagram Värmebärarsida Tillgängligt tryck FIGHTER kpa ,7,13,21,27,35,42,48,55,62,69 l/s Tillgängligt tryck kpa FIGHTER ,7,13,21,27,35,42,48,55,62,69 l/s Tillgängligt tryck FIGHTER ,5 kpa ,7,13,21,27,35,42,48,55,62,69 l/s Tillgängligt tryck FIGHTER kpa FIGHTER ,7,13,21,27,35,42,48,55,62,69 l/s Köldbärarsida Tillgängligt tryck kpa 7 5 Tillgängligt tryck T kpa Tryckfall kpa 12 1 FIGHTER ,1,2,3,4,5,6,7,8,9 1 l/s 7 5 FIGHTER , ,1,2,3,4,5,6,7,8,9 1 l/s Tillgängligt tryck kpa 7 5 FIGHTER FIGHTER / ,1,2,3,4,5,6,7,8,9 1 l/s FIGHTER /15/17 1, 13, ,1,2,3,4,5,6,7,8,9 1 l/s Tillgängligt tryck kpa 1 FIGHTER /17 1 Type UPS P/: ,7,13,21,27,35,42,48,55,62,69 l/s Pumpen är ställbar för att justera flödet: 1, 2, eller 3. 7

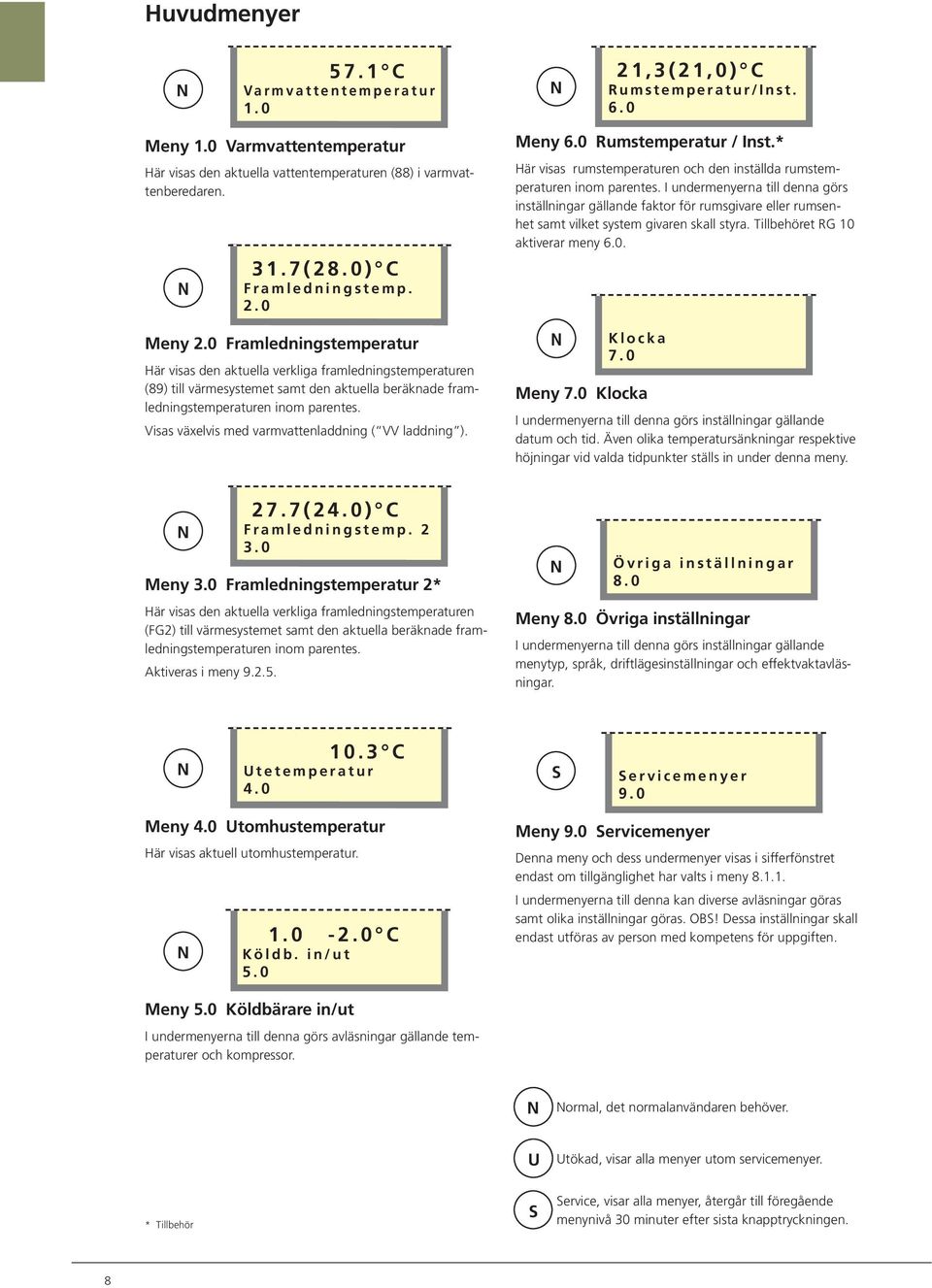

8 Huvudmenyer 57.1 C Varmvattentemperatur 1. 21,3(21,) C Rumstemperatur/Inst. 6. Meny 1. Varmvattentemperatur Här visas den aktuella vattentemperaturen (88) i varmvattenberedaren. 31.7(28.) C Framledningstemp. 2. Meny 2. Framledningstemperatur Här visas den aktuella verkliga framledningstemperaturen (89) till värmesystemet samt den aktuella beräknade framledningstemperaturen inom parentes. Visas växelvis med varmvattenladdning ( VV laddning ). Meny 6. Rumstemperatur / Inst.* Här visas rumstemperaturen och den inställda rumstemperaturen inom parentes. I undermenyerna till denna görs inställningar gällande faktor för rumsgivare eller rumsenhet samt vilket system givaren skall styra. Tillbehöret RG 1 aktiverar meny 6.. Klocka 7. Meny 7. Klocka I undermenyerna till denna görs inställningar gällande datum och tid. Även olika temperatursänkningar respektive höjningar vid valda tidpunkter ställs in under denna meny. 27.7(24.) C Framledningstemp Meny 3. Framledningstemperatur 2* Här visas den aktuella verkliga framledningstemperaturen (FG2) till värmesystemet samt den aktuella beräknade framledningstemperaturen inom parentes. Aktiveras i meny Övriga inställningar 8. Meny 8. Övriga inställningar I undermenyerna till denna görs inställningar gällande menytyp, språk, driftlägesinställningar och effektvaktavläsningar. 1.3 C Utetemperatur 4. S Servicemenyer 9. Meny 4. Utomhustemperatur Här visas aktuell utomhustemperatur C Köldb. in/ut 5. Meny 9. Servicemenyer Denna meny och dess undermenyer visas i sifferfönstret endast om tillgänglighet har valts i meny I undermenyerna till denna kan diverse avläsningar göras samt olika inställningar göras. OBS! Dessa inställningar skall endast utföras av person med kompetens för uppgiften. Meny 5. Köldbärare in/ut I undermenyerna till denna görs avläsningar gällande temperaturer och kompressor. ormal, det normalanvändaren behöver. U Utökad, visar alla menyer utom servicemenyer. * Tillbehör S Service, visar alla menyer, återgår till föregående menynivå 3 minuter efter sista knapptryckningen. 8

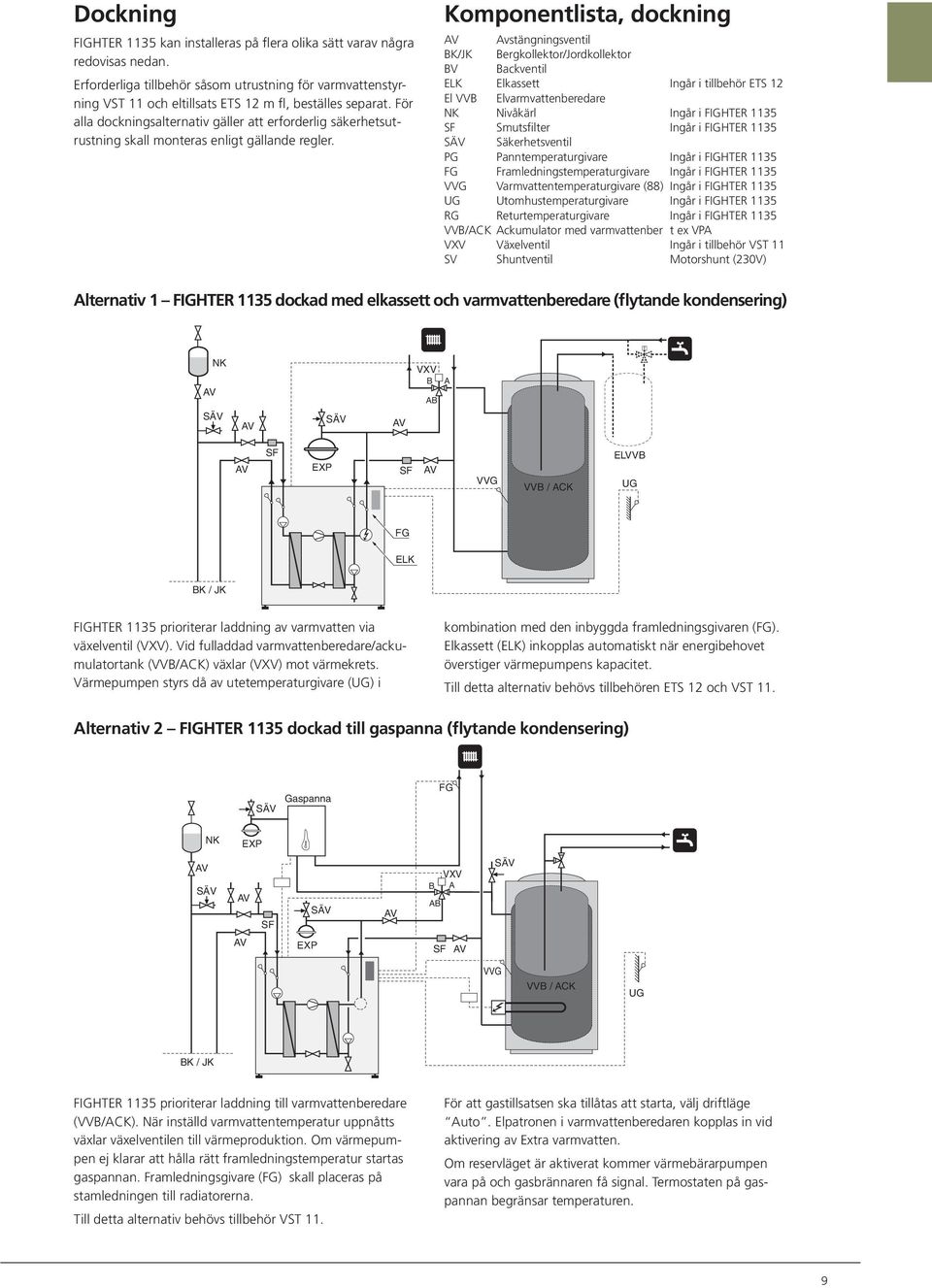

9 Dockning FIGHTER 1135 kan installeras på flera olika sätt varav några redovisas nedan. Erforderliga tillbehör såsom utrustning för varmvattenstyrning VST 11 och eltillsats ETS 12 m fl, beställes separat. För alla dockningsalternativ gäller att er forderlig säkerhetsutrustning skall monteras enligt gällande regler. Komponentlista, dockning Avstängningsventil BK/JK Bergkollektor/Jordkollektor BV Backventil ELK Elkassett Ingår i tillbehör ETS 12 El VVB Elvarmvattenberedare K ivåkärl Ingår i FIGHTER 1135 SF Smutsfilter Ingår i FIGHTER 1135 Säkerhetsventil PG Panntemperaturgivare Ingår i FIGHTER 1135 FG Framledningstemperaturgivare Ingår i FIGHTER 1135 VVG Varmvattentemperaturgivare (88) Ingår i FIGHTER 1135 UG Utomhustemperaturgivare Ingår i FIGHTER 1135 RG Returtemperaturgivare Ingår i FIGHTER 1135 VVB/ACK Ackumulator med varmvattenber t ex VPA VXV Växelventil Ingår i tillbehör VST 11 SV Shuntventil Motorshunt (23V) Alternativ 1 FIGHTER 1135 dockad med elkassett och varmvattenberedare (flytande kondensering) T K VXV B A AB SF EXP SF VVG VVB / ACK ELVVB UG FG ELK BK / JK FIGHTER 1135 prioriterar laddning av varmvatten via växelventil (VXV). Vid fulladdad varmvattenberedare/ackumulatortank (VVB/ACK) växlar (VXV) mot värmekrets. Värmepumpen styrs då av utetemperaturgivare (UG) i kombination med den inbyggda framledningsgivaren (FG). Elkassett (ELK) inkopplas automatiskt när energibehovet överstiger värmepumpens kapacitet. Till detta alternativ behövs tillbehören ETS 12 och VST 11. Alternativ 2 FIGHTER 1135 dockad till gaspanna (flytande kondensering) Gaspanna FG K EXP SF VXV B A AB EXP SF VVG VVB / ACK UG BK / JK FIGHTER 1135 prioriterar laddning till varmvattenberedare (VVB/ACK). är inställd varmvattentemperatur uppnåtts växlar växelventilen till värmeproduktion. Om värmepumpen ej klarar att hålla rätt framledningstemperatur startas gaspannan. Framledningsgivare (FG) skall placeras på stamledningen till radiatorerna. Till detta alternativ behövs tillbehör VST 11. För att gastillsatsen ska tillåtas att starta, välj driftläge Auto. Elpatronen i varmvattenberedaren kopplas in vid aktivering av Extra varmvatten. Om reservläget är aktiverat kommer värmebärarpumpen vara på och gasbrännaren få signal. Termostaten på gaspannan begränsar temperaturen. 9

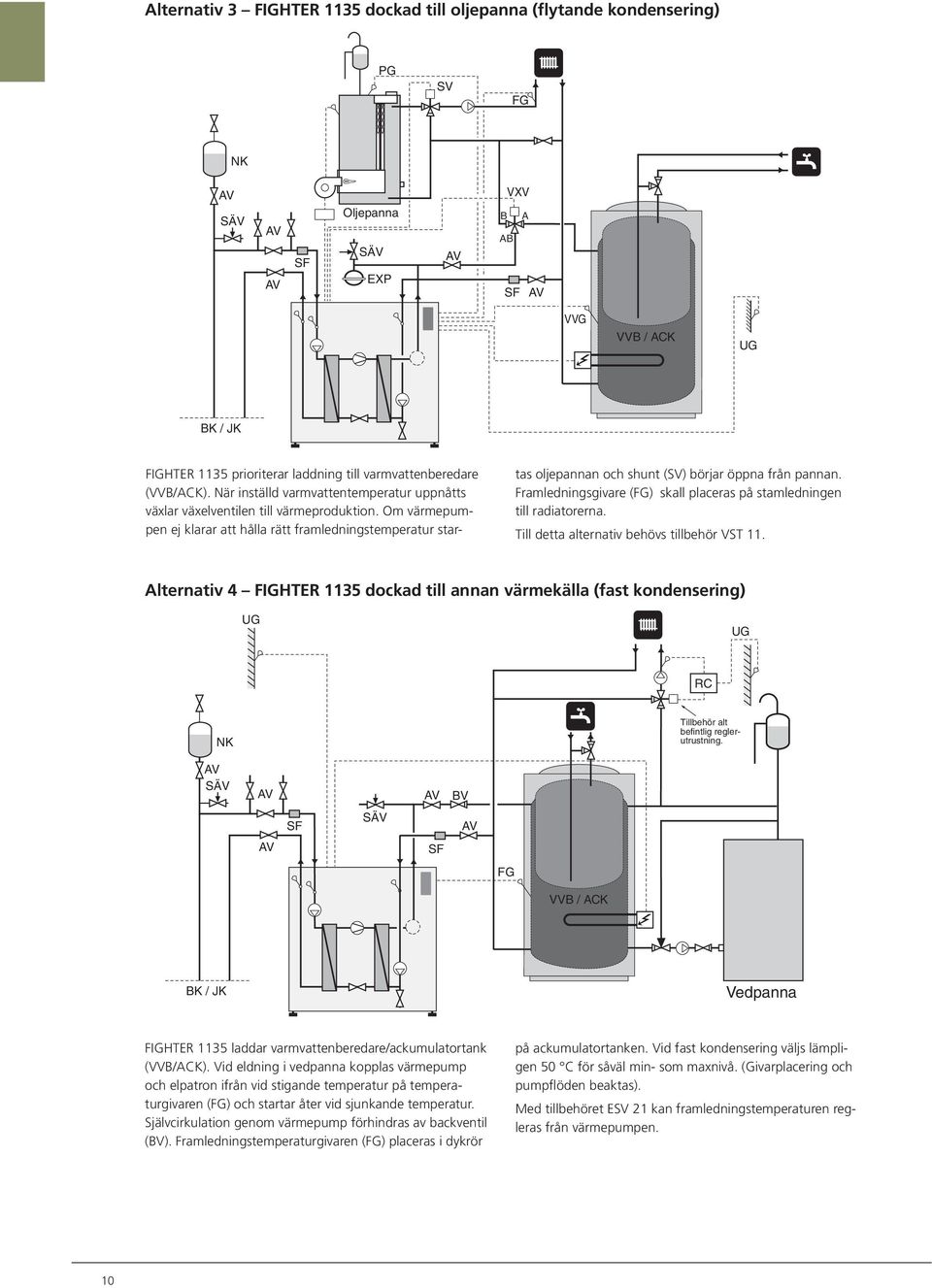

10 Alternativ 3 FIGHTER 1135 dockad till oljepanna (flytande kondensering) PG SV FG K SF Oljepanna EXP VXV B A AB SF VVG VVB / ACK UG BK / JK FIGHTER 1135 prioriterar laddning till varmvattenberedare (VVB/ACK). är inställd varmvattentemperatur uppnåtts växlar växelventilen till värmeproduktion. Om värmepumpen ej klarar att hålla rätt framledningstemperatur startas oljepannan och shunt (SV) börjar öppna från pannan. Framledningsgivare (FG) skall placeras på stamledningen till radiatorerna. Till detta alternativ behövs tillbehör VST 11. Alternativ 4 FIGHTER 1135 dockad till annan värmekälla (fast kondensering) UG UG RC K Tillbehör alt befintlig reglerutrustning. BV SF SF FG VVB / ACK BK / JK Vedpanna FIGHTER 1135 laddar varmvattenberedare/ackumulatortank (VVB/ACK). Vid eldning i vedpanna kopplas värmepump och elpatron ifrån vid stigande temperatur på temperaturgivaren (FG) och startar åter vid sjunkande temperatur. Självcirkulation genom värmepump förhindras av backventil (BV). Framledningstemperaturgivaren (FG) placeras i dykrör på ackumulatortanken. Vid fast kondensering väljs lämpligen 5 C för såväl min- som maxnivå. (Givarplacering och pumpflöden beaktas). Med tillbehöret ESV 21 kan framledningstemperaturen regleras från värmepumpen. 1

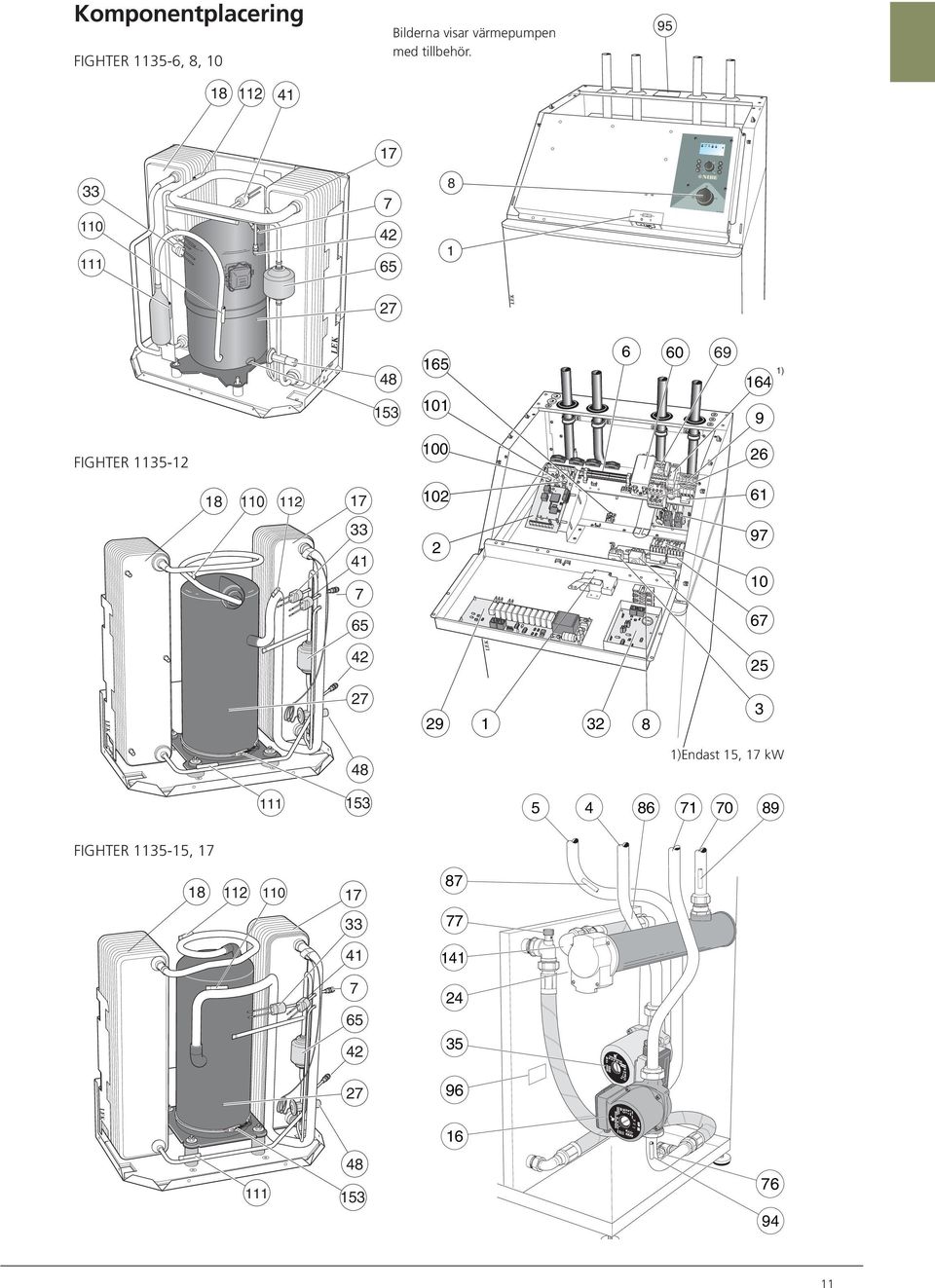

11 K Komponentplacering FIGHTER , 8, 1 Bilderna visar värmepumpen med tillbehör ) FIGHTER )Endast 15, 17 kw FIGHTER , E L

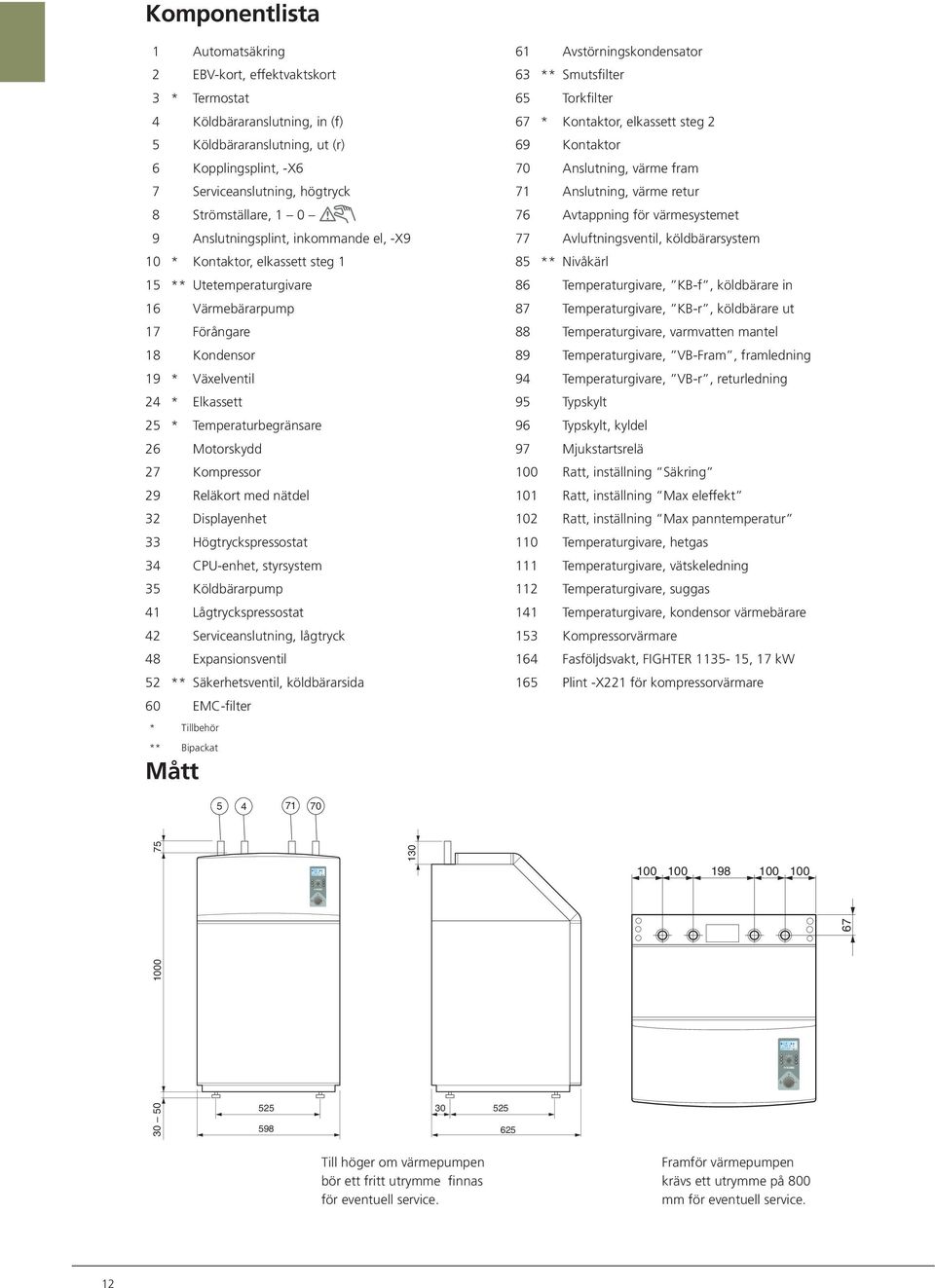

12 I II III I II A 5. C Va rm vattentem. p A 1. I II III I II 5. C Va rm va tte n te m. p Komponentlista 1 Automatsäkring 2 EBV-kort, effektvaktskort 3 * Termostat 4 Köldbäraranslutning, in (f) 5 Köldbäraranslutning, ut (r) 6 Kopplingsplint, -X6 7 Serviceanslutning, högtryck 8 Strömställare, 1 9 Anslutningsplint, inkommande el, -X9 1 * Kontaktor, elkassett steg 1 15 ** Utetemperaturgivare 16 Värmebärarpump 17 Förångare 18 Kondensor 19 * Växelventil 24 * Elkassett 25 * Temperaturbegränsare 26 Motorskydd 27 Kompressor 29 Reläkort med nätdel 32 Displayenhet 33 Högtryckspressostat 34 CPU-enhet, styrsystem 35 Köldbärarpump 41 Lågtryckspressostat 42 Serviceanslutning, lågtryck 48 Expansionsventil 52 ** Säkerhetsventil, köldbärarsida EMC-filter * Tillbehör ** Bipackat Mått 61 Avstörningskondensator 63 ** Smutsfilter 65 Torkfilter 67 * Kontaktor, elkassett steg 2 69 Kontaktor 7 Anslutning, värme fram 71 Anslutning, värme retur 76 Avtappning för värmesystemet 77 Avluftningsventil, köldbärarsystem 85 ** ivåkärl 86 Temperaturgivare, KB-f, köldbärare in 87 Temperaturgivare, KB-r, köldbärare ut 88 Temperaturgivare, varmvatten mantel 89 Temperaturgivare, VB-Fram, framledning 94 Temperaturgivare, VB-r, returledning 95 Typskylt 96 Typskylt, kyldel 97 Mjukstartsrelä 1 Ratt, inställning Säkring 11 Ratt, inställning Max eleffekt 12 Ratt, inställning Max panntemperatur 11 Temperaturgivare, hetgas 111 Temperaturgivare, vätskeledning 112 Temperaturgivare, suggas 141 Temperaturgivare, kondensor värmebärare 153 Kompressorvärmare 164 Fasföljdsvakt, FIGHTER , 17 kw 165 Plint -X221 för kompressorvärmare Till höger om värmepumpen bör ett fritt utrymme finnas för eventuell service. Framför värmepumpen krävs ett utrymme på mm för eventuell service. 12

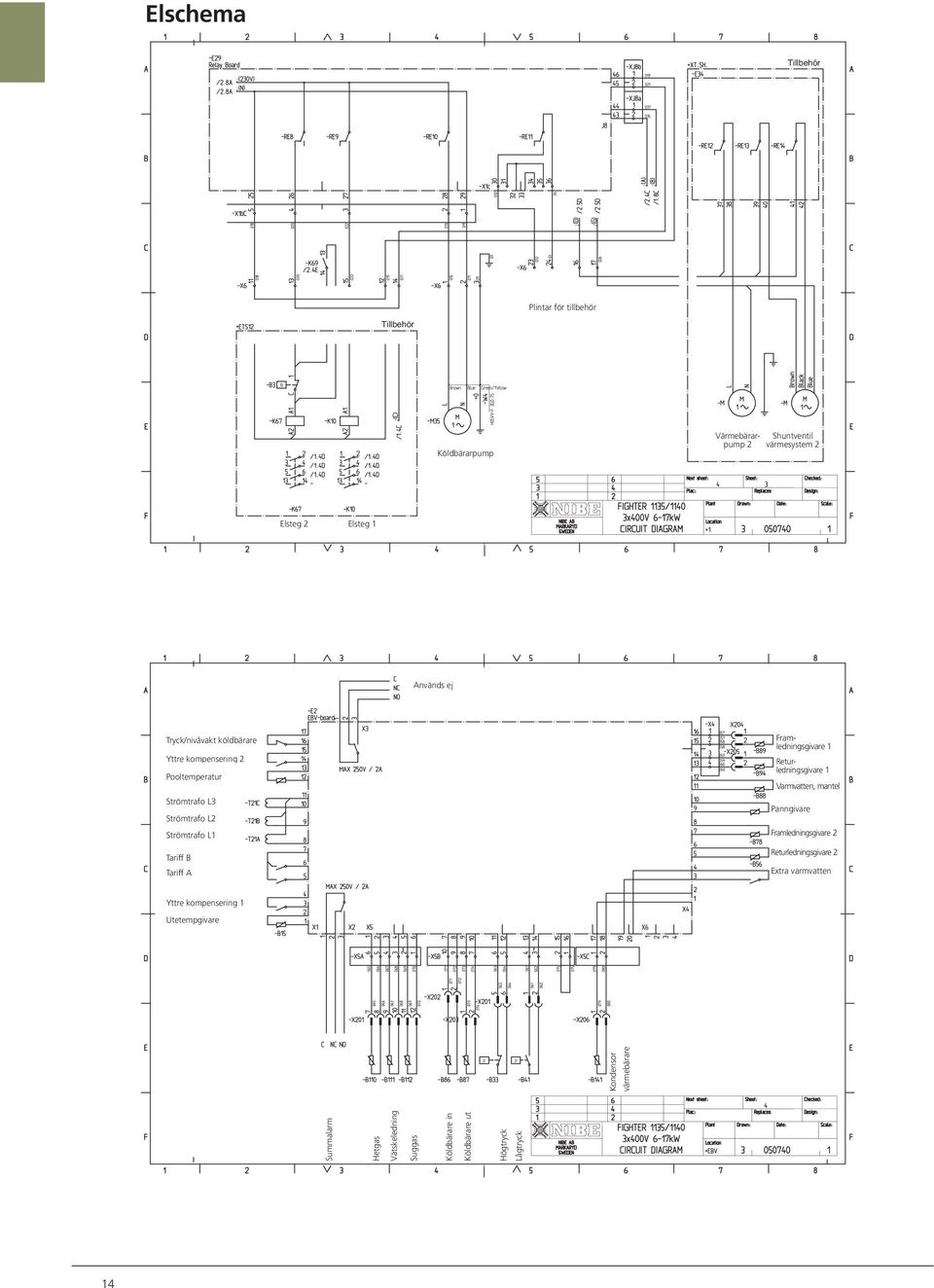

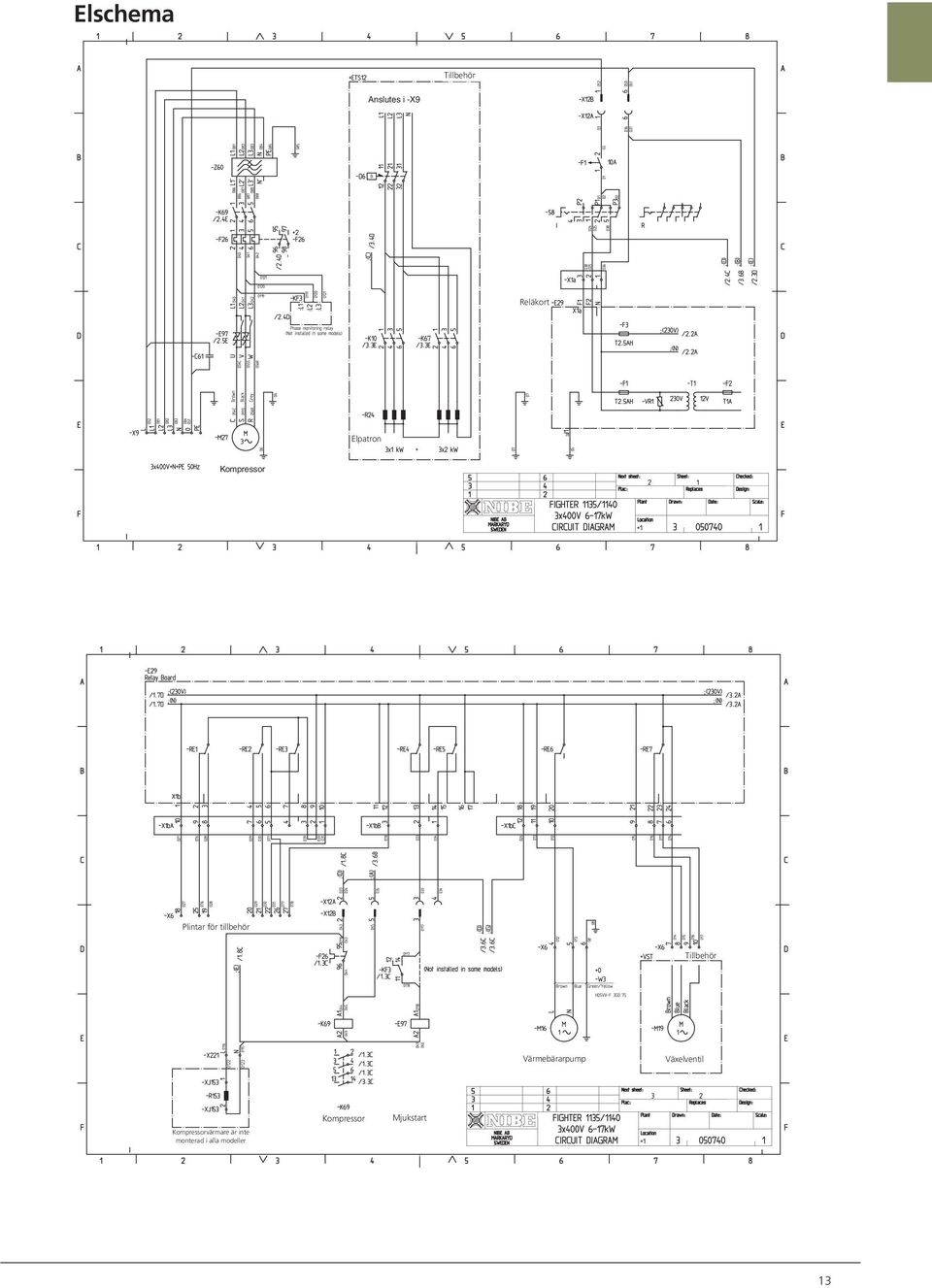

13 Elschema Tillbehör Anslutes i -X9 Reläkort Elpatron Kompressor Plintar för tillbehör Tillbehör Värmebärarpump Växelventil Kompressor Mjukstart Kompressorvärmare är inte monterad i alla modeller 13

14 Elschema Tillbehör Plintar för tillbehör Tillbehör Köldbärarpump Värmebärarpump Shuntventil 2 värmesystem 2 Elsteg 2 Elsteg 1 Används ej Tryck/nivåvakt köldbärare Yttre kompensering 2 Pooltemperatur Strömtrafo L3 Strömtrafo L2 Strömtrafo L1 Tariff B Tariff A Framledningsgivare 1 Returledningsgivare 1 Varmvatten, mantel Panngivare Framledningsgivare 2 Returledningsgivare 2 Extra varmvatten Yttre kompensering 1 Utetempgivare Summalarm Hetgas Vätskeledning Suggas Köldbärare in Köldbärare ut Högtryck Lågtryck Kondensor värmebärare 14

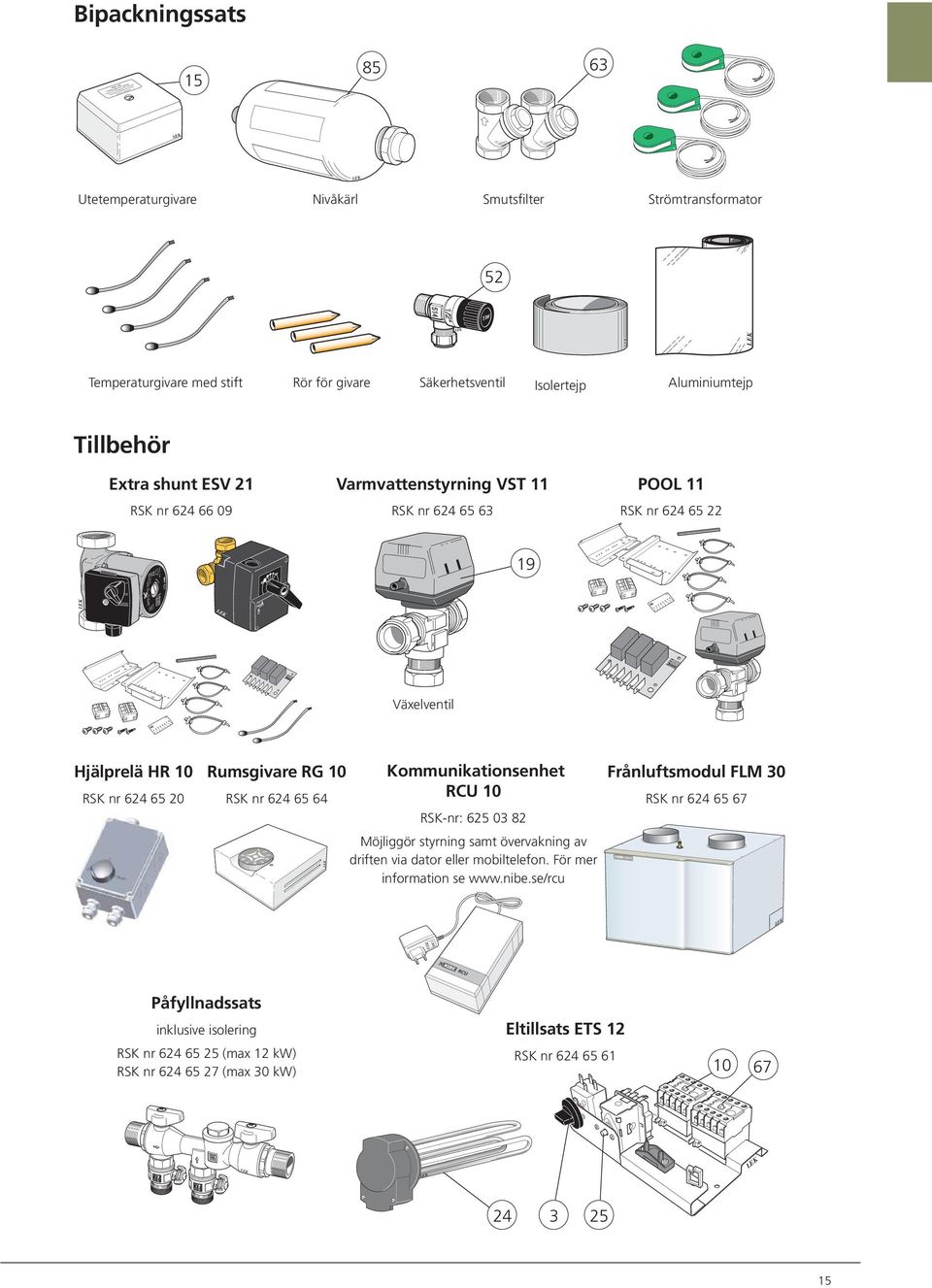

15 GRUDFOS Type UPS P/: V- PC;17IB 5Hz 2.5uF HEJSA DK 1m(A) P,(W) IP 44 TF 11 Class H Max. 1bar Bipackningssats IBE AB Utetemperatur givare Outdoor temperature sensor Aussentemperatur fühler Artikel Utetemperaturgivare ivåkärl Smutsfilter Strömtransformator 52 Temperaturgivare med stift Rör för givare Säkerhetsventil Isolertejp Aluminiumtejp Tillbehör Extra shunt ESV 21 RSK nr Varmvattenstyrning VST 11 RSK nr POOL 11 RSK nr Växelventil Hjälprelä HR 1 RSK nr Rumsgivare RG 1 RSK nr Kommunikationsenhet RCU 1 RSK-nr: Möjliggör styrning samt övervakning av driften via dator eller mobiltelefon. För mer information se Frånluftsmodul FLM 3 RSK nr Påfyllnadssats inklusive isolering RSK nr (max 12 kw) RSK nr (max 3 kw) Eltillsats ETS 12 RSK nr

16 TRYGGHETSFÖRSÄKRIG Tekniska data IP 21 Typ Avgiven/Tillförd effekt* vid /35 C ** (kw) 6,43/1,3 8,22/1,66 9,98/1,98 11,6/2,4 15,4/3,4 16,8/3,84 Avgiven/Tillförd effekt* vid /5 C ** (kw) 5,22/1,49 6,97/1,93 8,66/2,37 1,8/3,1 14,8/4,4 16,2/4,9 Avgiven/Tillförd effekt* vid /45 C *** (kw) 1,5/3, 14,4/4,3 15,7/4,8 Driftspänning (V) 3 x V + + PE 5 Hz Startström, kompressor (A) Max driftström, kompressor (A) 3,8 5,2 6, 7,5 1,5 12,3 Avsäkring endast värmepump (A) Avsäkring (inkl elpatron 3 kw) **** (A) Avsäkring (inkl elpatron 6 kw) **** (A) Avsäkring (inkl elpatron 9 kw) **** (A) Effekt, köldbärarpump (W) Effekt, värmebärarpump (W) Anslutning köldbärare utv ø (mm) Anslutning värmebärare utv ø (mm) 28 Köldmediemängd (R7C) (kg) 1,8 2,2 2,4 2,1 2,3 2,3 Köldbärarflöde (l/s),35,48,58,65,74, Tryckfall, förångare (kpa) 6,8 7,9 8, Tillgängl. tryck, köldbärarsystem (kpa) Max tryck köldbärarsystem (bar) 3 Driftstemperatur köldbärare in ( C) Värmebärarflöde (l/s),13,18,22,26,31,36 Tryckfall, kondensor (kpa) 2,6 3,4 3,2 2,2 2,8 3,2 Max temperatur (fram-/returledning)***** ( C) 7 / 58 Brytvärde pressostat HP (bar) 29 Differens pressostat HP (bar) -7 Brytvärde pressostat LP (bar) 1,5 Differens pressostat LP (bar) +1,5 Kapslingsklass IP 21 Vikt (kg) RSK nummer * Endast kompressoreffekt. ** Avser köldbärar-/värmebärartemperatur fram enligt E 255. *** Avser köldbärar-/värmebärartemperatur fram enligt E **** Tillbehör ETS 12. ***** Kompressorn ger upp till 65 C, resten åstadkommes med eventuell tillsatsvärme. Reservation för ev mått- och konstruktionsändringar! Vår trygghet räcker länge UPP TILL 1 ÅR I FIGHTER 1135 ingår IBE s 6-åriga trygghetsförsäkring. Försäkringen innebär sex års skydd mot maskinskada. Försäkringen är ett komplement till hem-, villa- eller fritidshusförsäkring. Trygghetsförsäkringen kan förlängas ytterligare fyra år för fortsatt trygghet. För fullständiga villkor se IBE AB - Villavärme Box 14, Markaryd Tel Fax
