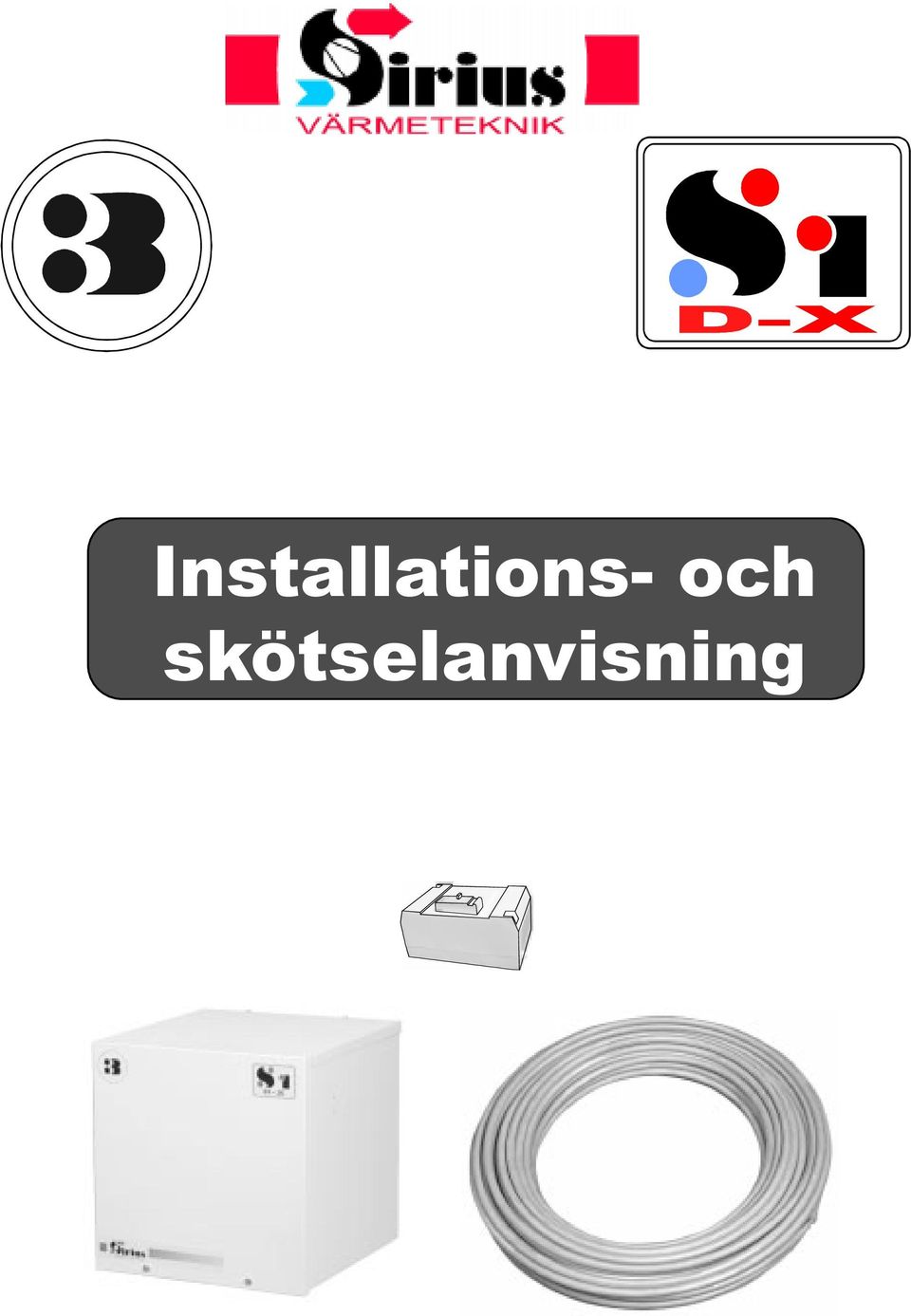

1 Installations- och skötselanvisning

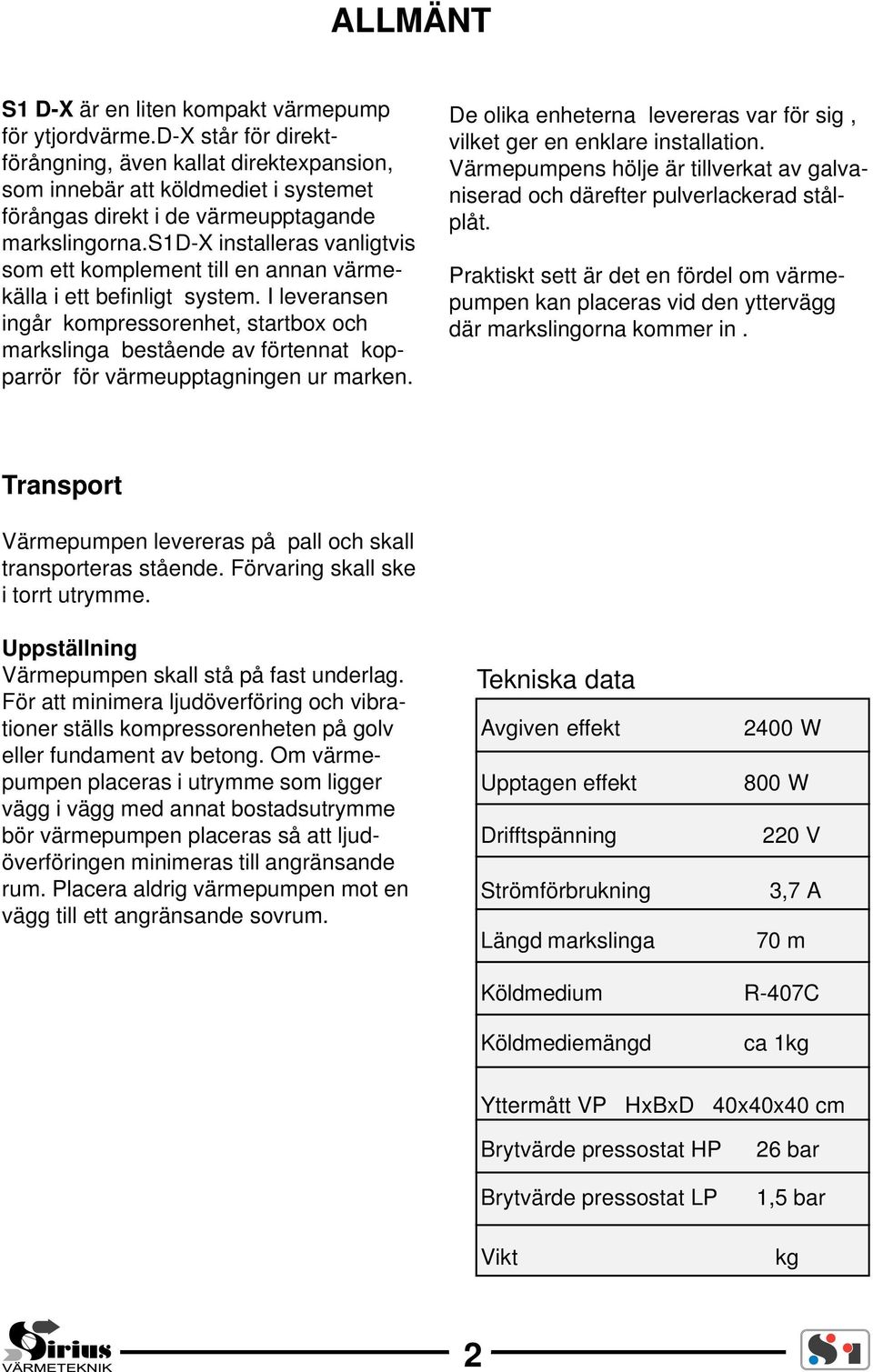

2 ALLMÄNT S1 D-X är en liten kompakt värmepump för ytjordvärme.d-x står för direktförångning, även kallat direktexpansion, som innebär att köldmediet i systemet förångas direkt i de värmeupptagande markslingorna.s1d-x installeras vanligtvis som ett komplement till en annan värmekälla i ett befinligt system. I leveransen ingår kompressorenhet, startbox och markslinga bestående av förtennat kopparrör för värmeupptagningen ur marken. De olika enheterna levereras var för sig, vilket ger en enklare installation. Värmepumpens hölje är tillverkat av galvaniserad och därefter pulverlackerad stålplåt. Praktiskt sett är det en fördel om värmepumpen kan placeras vid den yttervägg där markslingorna kommer in. Transport Värmepumpen levereras på pall och skall transporteras stående. Förvaring skall ske i torrt utrymme. Uppställning Värmepumpen skall stå på fast underlag. För att minimera ljudöverföring och vibrationer ställs kompressorenheten på golv eller fundament av betong. Om värmepumpen placeras i utrymme som ligger vägg i vägg med annat bostadsutrymme bör värmepumpen placeras så att ljudöverföringen minimeras till angränsande rum. Placera aldrig värmepumpen mot en vägg till ett angränsande sovrum. Tekniska data Avgiven effekt 2400 W Upptagen effekt 800 W Drifftspänning 220 V Strömförbrukning 3,7 A Längd markslinga 70 m Köldmedium Köldmediemängd R-407C ca 1kg Yttermått VP HxBxD 40x40x40 cm Brytvärde pressostat HP 26 bar Brytvärde pressostat LP 1,5 bar Vikt kg 2

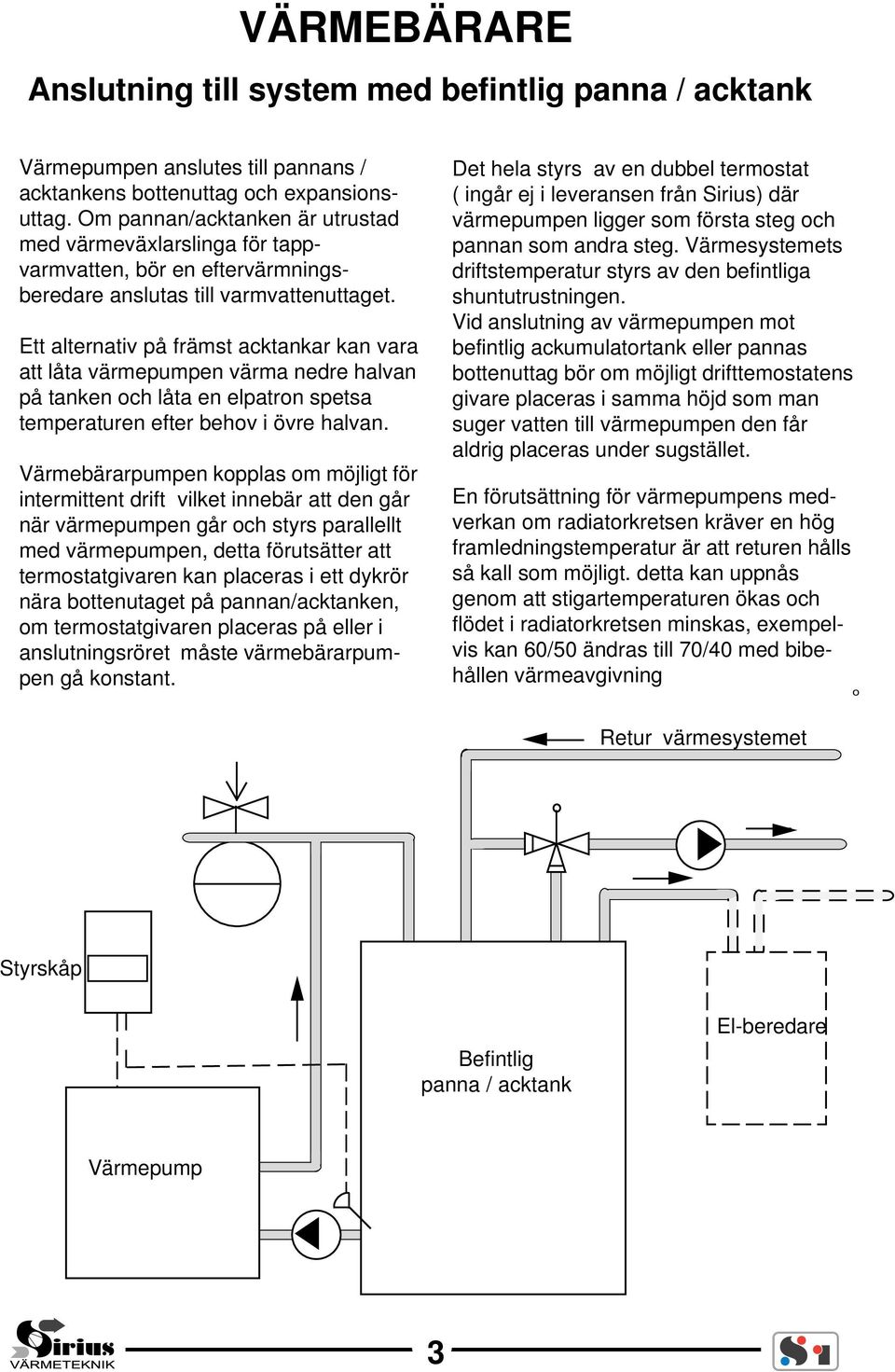

3 VÄRMEBÄRARE Anslutning till system med befintlig panna / acktank Värmepumpen anslutes till pannans / acktankens bottenuttag och expansionsuttag. Om pannan/acktanken är utrustad med värmeväxlarslinga för tappvarmvatten, bör en eftervärmningsberedare anslutas till varmvattenuttaget. Ett alternativ på främst acktankar kan vara att låta värmepumpen värma nedre halvan på tanken och låta en elpatron spetsa temperaturen efter behov i övre halvan. Värmebärarpumpen kopplas om möjligt för intermittent drift vilket innebär att den går när värmepumpen går och styrs parallellt med värmepumpen, detta förutsätter att termostatgivaren kan placeras i ett dykrör nära bottenutaget på pannan/acktanken, om termostatgivaren placeras på eller i anslutningsröret måste värmebärarpumpen gå konstant. Det hela styrs av en dubbel termostat ( ingår ej i leveransen från Sirius) där värmepumpen ligger som första steg och pannan som andra steg. Värmesystemets driftstemperatur styrs av den befintliga shuntutrustningen. Vid anslutning av värmepumpen mot befintlig ackumulatortank eller pannas bottenuttag bör om möjligt drifttemostatens givare placeras i samma höjd som man suger vatten till värmepumpen den får aldrig placeras under sugstället. En förutsättning för värmepumpens medverkan om radiatorkretsen kräver en hög framledningstemperatur är att returen hålls så kall som möjligt. detta kan uppnås genom att stigartemperaturen ökas och flödet i radiatorkretsen minskas, exempelvis kan 60/50 ändras till 70/40 med bibehållen värmeavgivning o Retur värmesystemet Styrskåp Befintlig panna / acktank El-beredare Värmepump 3

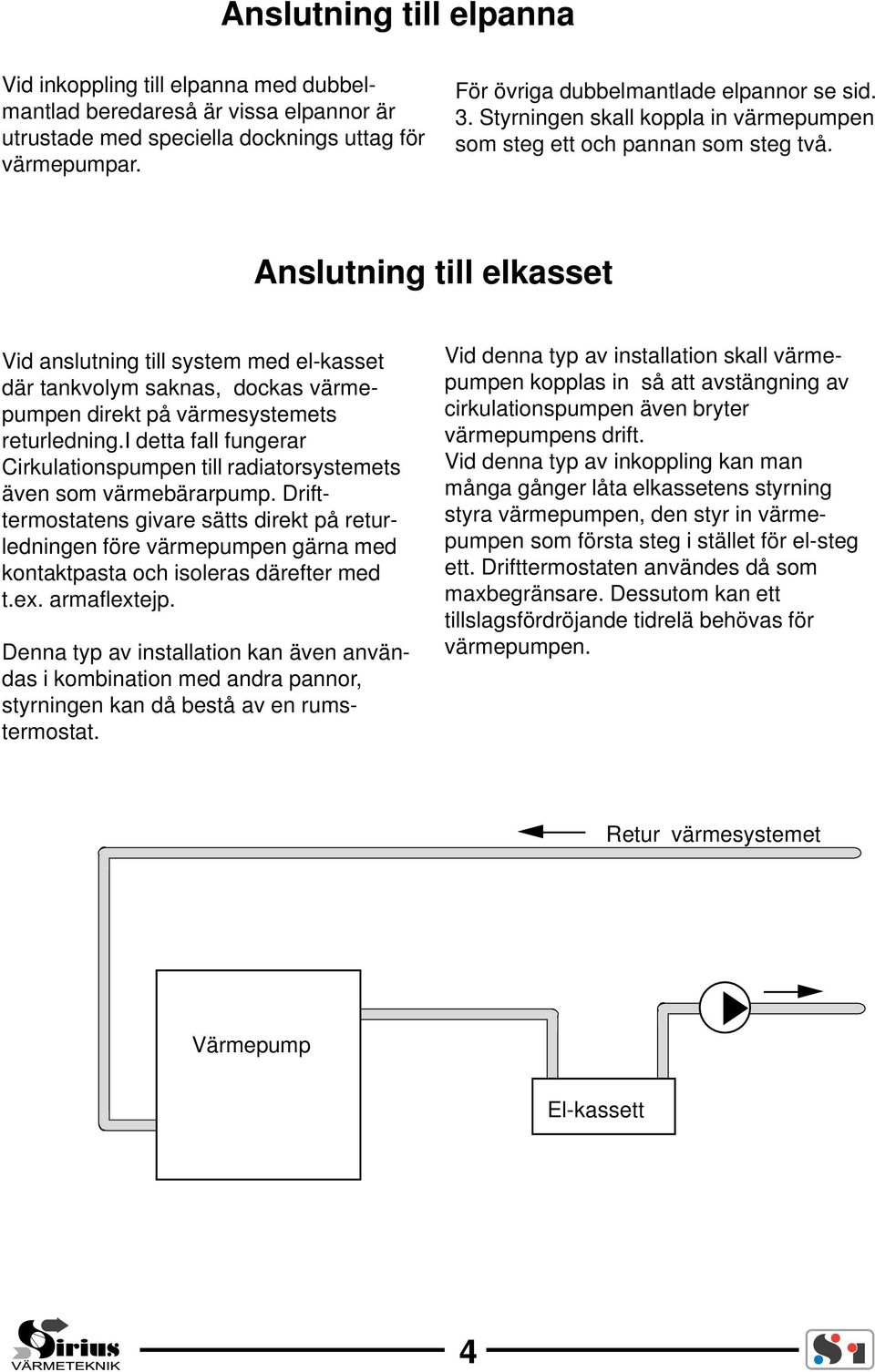

4 Anslutning till elpanna Vid inkoppling till elpanna med dubbelmantlad beredareså är vissa elpannor är utrustade med speciella docknings uttag för värmepumpar. För övriga dubbelmantlade elpannor se sid. 3. Styrningen skall koppla in värmepumpen som steg ett och pannan som steg två. Anslutning till elkasset Vid anslutning till system med el-kasset där tankvolym saknas, dockas värmepumpen direkt på värmesystemets returledning.i detta fall fungerar Cirkulationspumpen till radiatorsystemets även som värmebärarpump. Drifttermostatens givare sätts direkt på returledningen före värmepumpen gärna med kontaktpasta och isoleras därefter med t.ex. armaflextejp. Denna typ av installation kan även användas i kombination med andra pannor, styrningen kan då bestå av en rumstermostat. Vid denna typ av installation skall värmepumpen kopplas in så att avstängning av cirkulationspumpen även bryter värmepumpens drift. Vid denna typ av inkoppling kan man många gånger låta elkassetens styrning styra värmepumpen, den styr in värmepumpen som första steg i stället för el-steg ett. Drifttermostaten användes då som maxbegränsare. Dessutom kan ett tillslagsfördröjande tidrelä behövas för värmepumpen. Retur värmesystemet Värmepump El-kassett 4

5 KÖLDBÄRARE Markslingor FÖRLÄGGNING AV MARKSLINGOR Markslingan består av en stycken 70 m långa slinga av 1/2 förtennat kopparrör. Slingan skall förläggas så plant som möjligt med ett minsta avstånd mellan slingorna på ca 1,0 m. Det vanligaste förfarandet vid läggning av slingor är att maskingräva ett dike med en längd om 30 m och 1m bredd.läggningsdjupet varierar från 0,8-1,4 m med hänsyn till geografiska läget,se karta på nästa sida. Slingan lägges fram och tillbaka i ytterkanterna på diket. Husgrund Grävdjup, se karta Vid tjälfarlig mark bör slingan omges av sand Avlopp Min. 1,8 m Min. 1,5 m c/c-mått mellan markslingorna ca. 1 m Se till att inga stenar finns i slingans närhet och återfyll manuellt med minst 20 cm stenfritt material kring slingorna före maskinåterfyllning. Se till att materialet närmast slingan är finkornigt detta innebär att slingan får bra kontakt med den omgivande marken vilket underlättar värmeupptagningen till slingan. Undvik att lägga slingan närmare vatten- och avloppsledningar än 1,5 m. Vid eventuella korsningar isoleras slingan c:a 1,0 m med tubisolering på båda sidor om korsningen. Vid tjälfarlig mark (lera, silt m.m.) föreligger risk för tjälresning. För att minska denna risk kan man lägga sand (gärna cm ) kring slingan. Sanden bör ha kornstorlek 08 eller lägre. Generellt gäller att eftersträva en förläggning av slingan till ytor där en eventuell tjälresning kan tolererasoch framförallt undvika hårdbelagda ytor som garageframfarter och gångar. Om ev. tjälresning ej kan tolereras, rekomenderas att välja bergvärme. Markslingan får ej förläggas längs med byggnadsdel med mindre avstånd än 1,8 m. Vid vägggenomföring i yttervägg, isoleras slingans båda ändar minst 1,0 m ut från väggen. 5

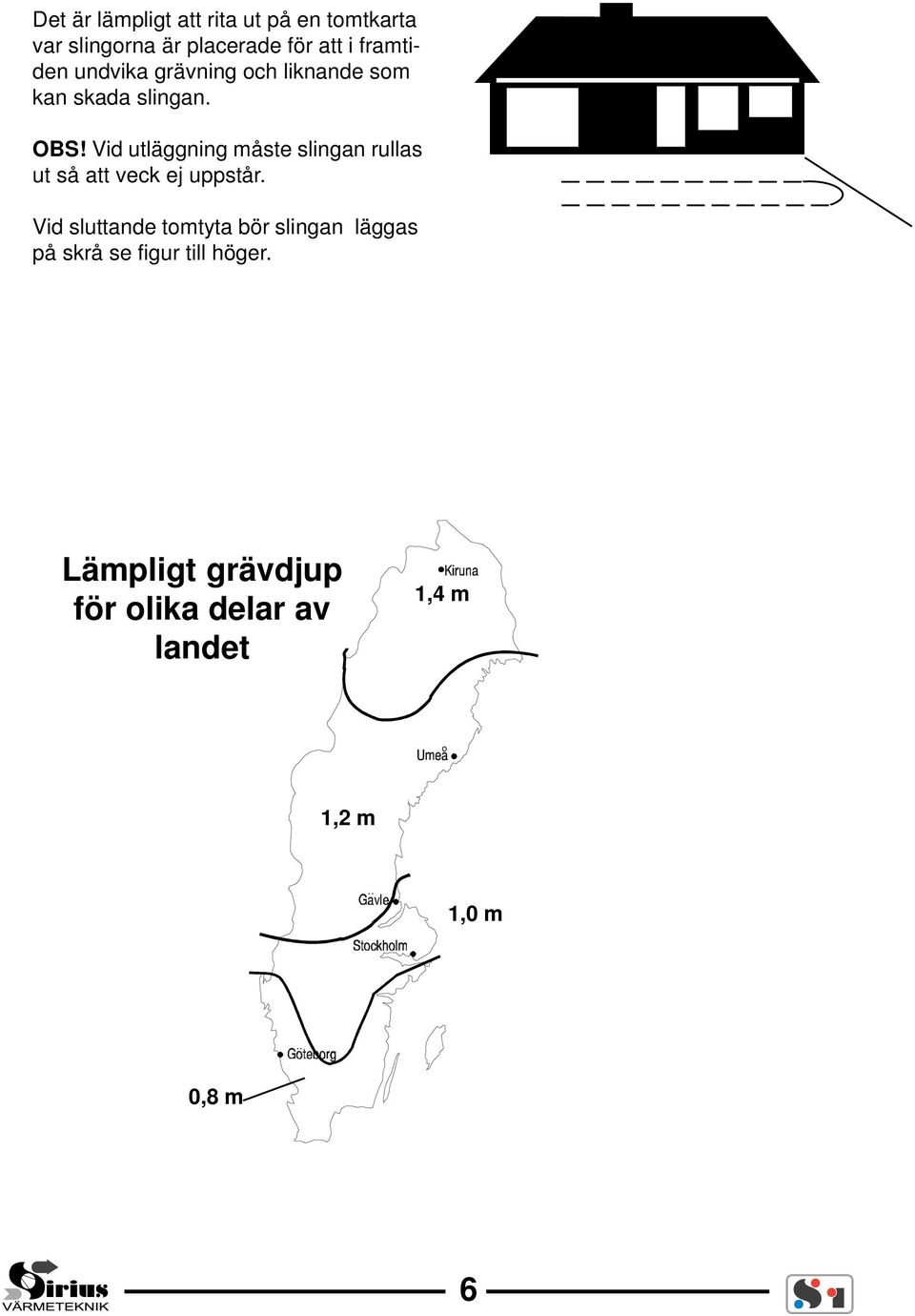

6 Det är lämpligt att rita ut på en tomtkarta var slingorna är placerade för att i framtiden undvika grävning och liknande som kan skada slingan. OBS! Vid utläggning måste slingan rullas ut så att veck ej uppstår. Vid sluttande tomtyta bör slingan läggas på skrå se figur till höger. Lämpligt grävdjup för olika delar av landet 1,4 m o 1,2 m.. 1,0 m.. 0,8 m 6

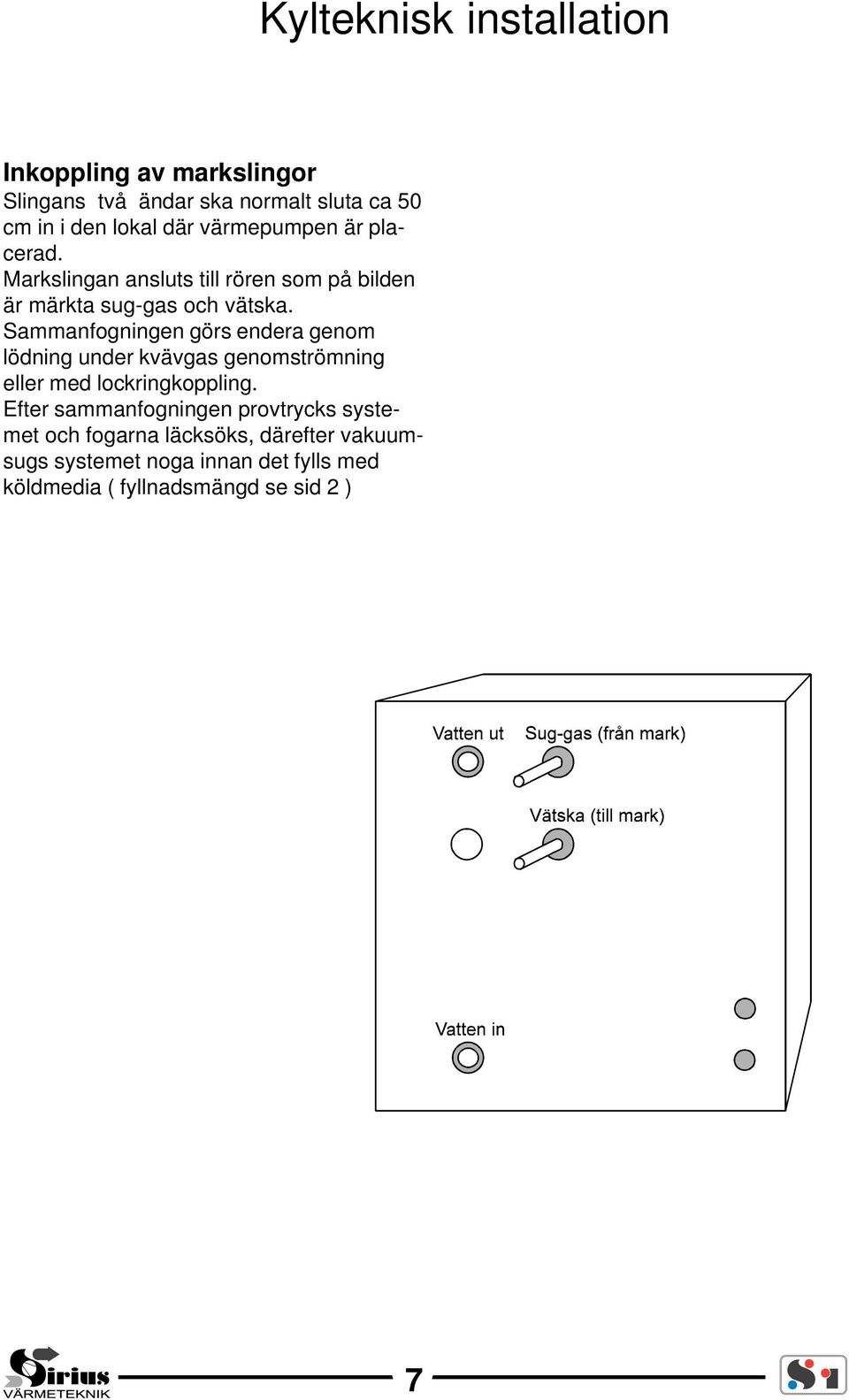

7 Kylteknisk installation Inkoppling av markslingor Slingans två ändar ska normalt sluta ca 50 cm in i den lokal där värmepumpen är placerad. Markslingan ansluts till rören som på bilden är märkta sug-gas och vätska. Sammanfogningen görs endera genom lödning under kvävgas genomströmning eller med lockringkoppling. Efter sammanfogningen provtrycks systemet och fogarna läcksöks, därefter vakuumsugs systemet noga innan det fylls med köldmedia ( fyllnadsmängd se sid 2 ) 7

8 Felsökning Återställning av pressostat Om kompressorn inte arbetar när den normalt ska arbeta kan detta bero på att pressostaten även kallad tryckvakten har löst ut.pressostaten sitter inuti värmepumpen på lådans sida. Återställning av denna sker genom att man trycker metallspaken i rikning som pilen visar. Om detta sker någon enstaka gång kan vara en tillfällighet men om det upprepas bör en installatör titta på anläggningen, det kan vara smuts i batterit (se ovan) eller köldmediabrist. 8
