1 MO E MOTERIG- OCH KÖTELAVIIG

2 2 1

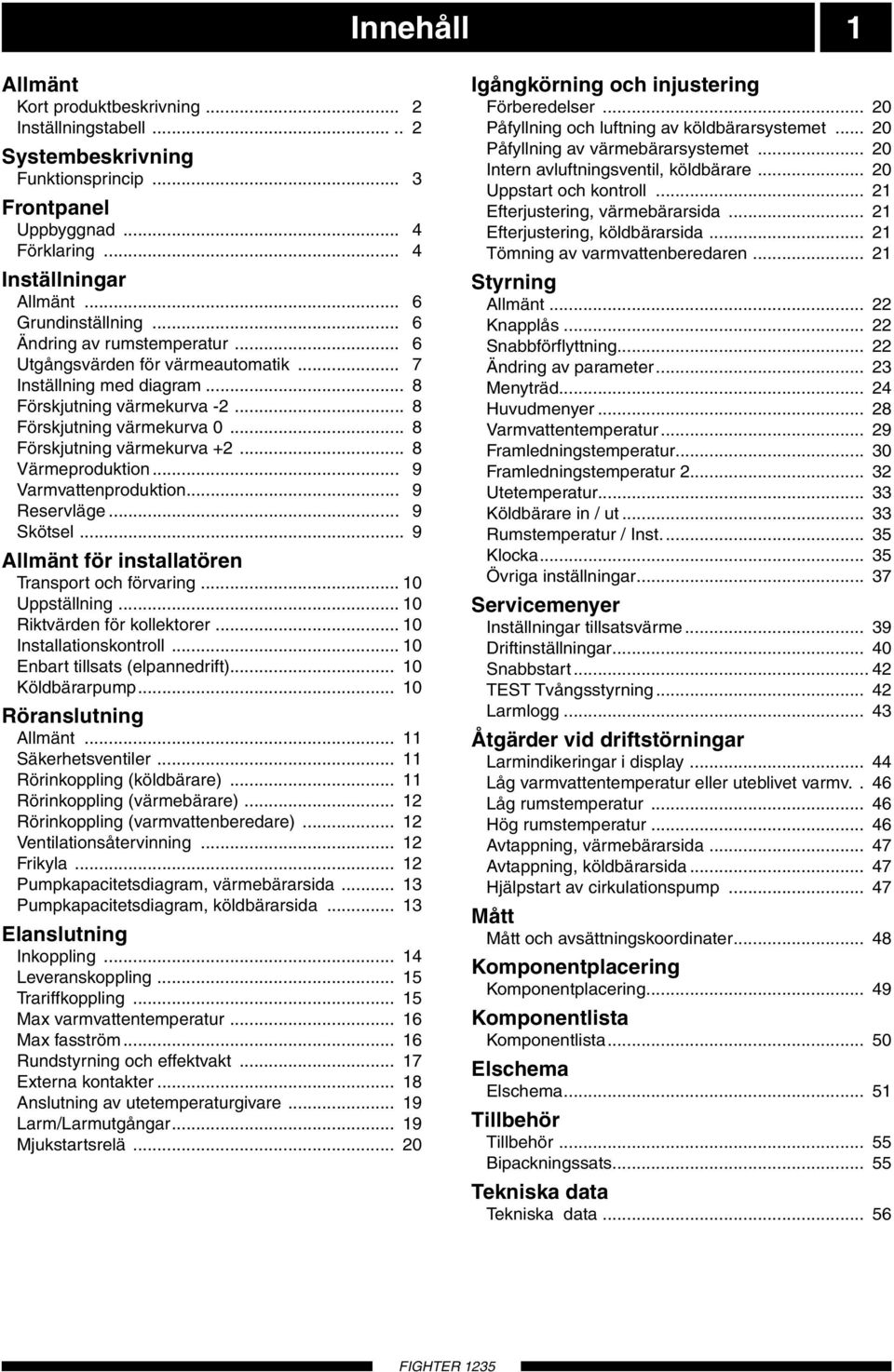

3 Innehåll 1 Allmänt Kort produktbeskrivning... 2 Inställningstabell ystembeskrivning Funktionsprincip... 3 Frontpanel ppbyggnad... 4 Förklaring... 4 Inställningar Allmänt... 6 Grundinställning... 6 Ändring av rumstemperatur... 6 tgångsvärden för värmeautomatik... 7 Inställning med diagram... 8 Förskjutning värmekurva Förskjutning värmekurva Förskjutning värmekurva Värmeproduktion... 9 Varmvattenproduktion... 9 Reservläge... 9 kötsel... 9 Allmänt för installatören Transport och förvaring ppställning Riktvärden för kollektorer Installationskontroll Enbart tillsats (elpannedrift) Köldbärarpump Röranslutning Allmänt äkerhetsventiler Rörinkoppling (köldbärare) Rörinkoppling (värmebärare) Rörinkoppling (varmvattenberedare) Ventilationsåtervinning Frikyla Pumpkapacitetsdiagram, värmebärarsida Pumpkapacitetsdiagram, köldbärarsida Elanslutning Inkoppling Leveranskoppling Trariffkoppling Max varmvattentemperatur Max fasström Rundstyrning och effektvakt Externa kontakter Anslutning av utetemperaturgivare Larm/Larmutgångar Mjukstartsrelä Igångkörning och injustering Förberedelser Påfyllning och luftning av köldbärarsystemet Påfyllning av värmebärarsystemet Intern avluftningsventil, köldbärare ppstart och kontroll Efterjustering, värmebärarsida Efterjustering, köldbärarsida Tömning av varmvattenberedaren tyrning Allmänt Knapplås nabbförflyttning Ändring av parameter Menyträd Huvudmenyer Varmvattentemperatur Framledningstemperatur Framledningstemperatur tetemperatur Köldbärare in / ut Rumstemperatur / Inst Klocka Övriga inställningar ervicemenyer Inställningar tillsatsvärme Driftinställningar nabbstart TET Tvångsstyrning Larmlogg Åtgärder vid driftstörningar Larmindikeringar i display Låg varmvattentemperatur eller uteblivet varmv.. 46 Låg rumstemperatur Hög rumstemperatur Avtappning, värmebärarsida Avtappning, köldbärarsida Hjälpstart av cirkulationspump Mått Mått och avsättningskoordinater Komponentplacering Komponentplacering Komponentlista Komponentlista Elschema Elschema Tillbehör Tillbehör Bipackningssats Tekniska data Tekniska data... 56

4 2 Allmänt För att få bästa möjliga utbyte av värmepumpen bör Du läsa igenom den här Monteringsoch kötselanvisningen. är en värmepumpcentral för produktion av värme och varmvatten i villor samt radhus. om värmekälla kan bland annat mark, berg eller sjö användas. är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Ifylles av installatören när värmepumpen är installerad erienummer (95), ska alltid uppges vid korrespondens med IBE. - Installationsdatum Installatörer Typ av köldbärarvätska Blandningsförhållande/fryspunkt Aktivt borrdjup/kollektorlängd Igångkörningskontroll Temperatur köldbärare (in/ut) / Inställn pump (ominell temperaturdiff 2 5 C) Temperatur värmebärare (fram/retur) / Inställn pump (ominell temperaturdiff 5 10 C) Inställningar Meny Fabrik inst 1.4 tarttemp. VV topptemp. VV topptemp. XVV Intervall period XXV Kurvlutning Förskjut. värmek Framledn. temp/mi Framledn. temp/max Returledningstemp/MAX.. 53 Position Fabrik inst 100 äkring Max eleffekt... C 102 Max panntemp... C (65) Datum ign

5 ystembeskrivning 3 Funktionsprincip består av värmepump, varmvattenberedare, elkassett, cirkulationspumpar samt styrsystem. ansluts till köldbärar- respektive värmebärarkrets. Värmeupptagningen från värmekällan (berg, mark, sjö) sker genom ett slutet köldbärarsystem där vatten blandat med frostskyddsmedel cirkulerar. Även grundvatten kan användas som värmekälla, vilket dock kräver en mellanliggande värmeväxlare. Köldbärarvätskan avger i värmepumpens förångare sin energi till köldmediet som därvid förångas för att sedan komprimeras i kompressorn. Köldmediet, vars temperatur nu höjts, leds in i kondensorn där det avger sin energi till värmebärarkretsen och vid behov till varmvattenberedaren. Efter kondensorn finns en inbyggd elkassett som kopplas in om större behov föreligger. VV KV Värme fram Värme retur Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler. Varmvattenberedare Dubbelmantel Köldbärare (KB) in Vä x elventi l Värmebärare (VB), fra m Köldbärarpump Köldbärare (KB) ut Värmebärare (VB), retu r Elkassett Värmebära r - pump Förångare K ylmodu l K ondenso r K ompresso r Expansionsventil

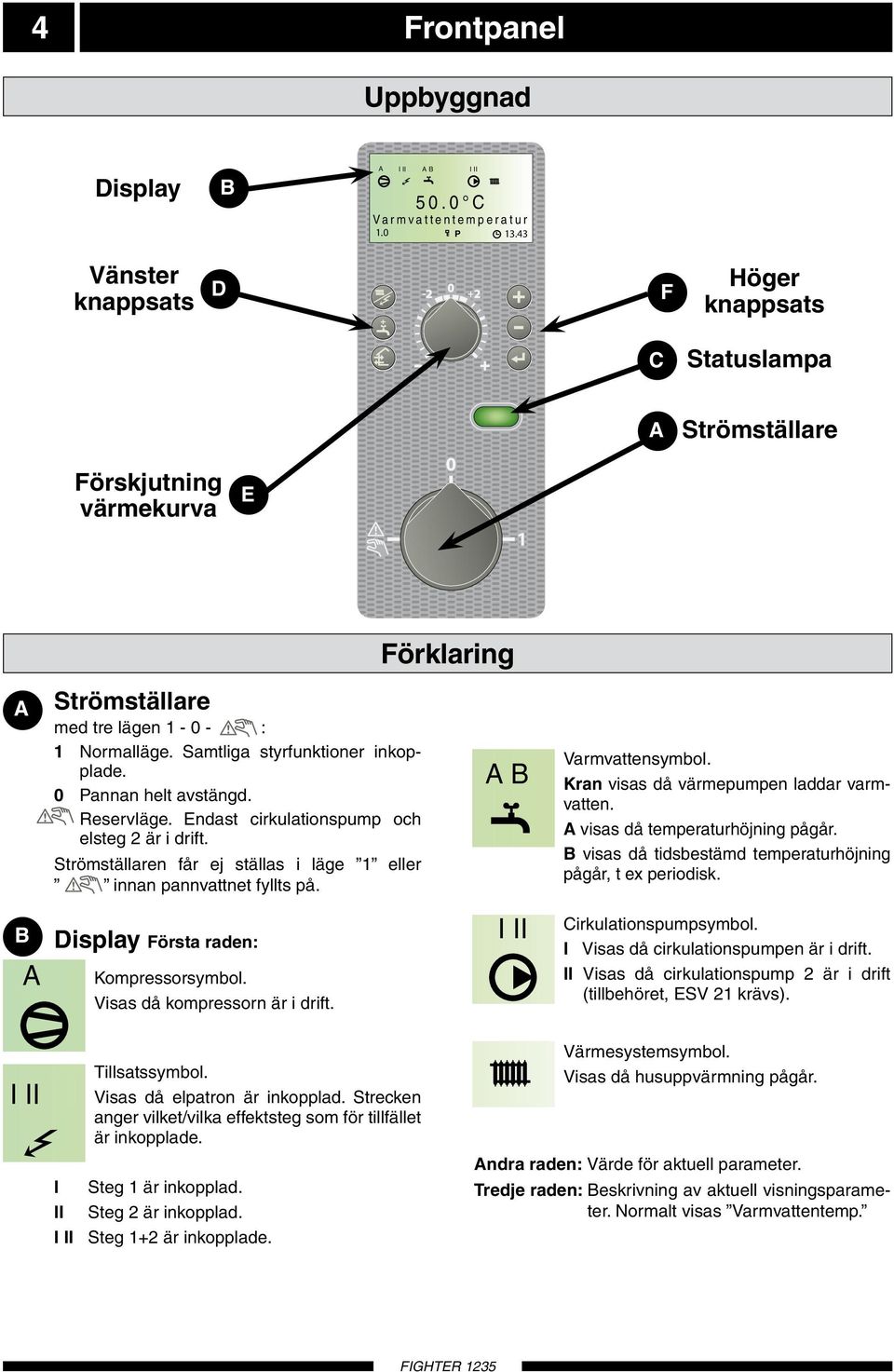

6 4 Frontpanel ppbyggnad Display B A I II III A B I II 50.0 C Varmvattentemperatur 1.0 P Vänster knappsats D F Höger knappsats C tatuslampa A trömställare Förskjutning värmekurva E Förklaring A trömställare med tre lägen : 1 ormalläge. amtliga styrfunktioner in kopplade. 0 Pannan helt avstängd. Reservläge. Endast cirkulationspump och elsteg 2 är i drift. trömställaren får ej ställas i läge 1 eller innan pannvattnet fyllts på. A B Varmvattensymbol. Kran visas då värmepumpen laddar varmvatten. A visas då temperaturhöjning pågår. B visas då tidsbestämd temperaturhöjning pågår, t ex periodisk. B A Display Första raden: Kompressorsymbol. Visas då kompressorn är i drift. I II Cirkulationspumpsymbol. I Visas då cirkulationspumpen är i drift. II Visas då cirkulationspump 2 är i drift (tillbehöret, EV 21 krävs). I II III Tillsatssymbol. Visas då elpatron är inkopplad. trecken anger vilket/vilka effektsteg som för tillfället är inkopplade. I teg 1 är inkopplad. II teg 2 är inkopplad. I II teg 1+2 är inkopplade. Värmesystemsymbol. Visas då husuppvärmning pågår. Andra raden: Värde för aktuell parameter. Tredje raden: Beskrivning av aktuell visningsparameter. ormalt visas Varmvattentemp.

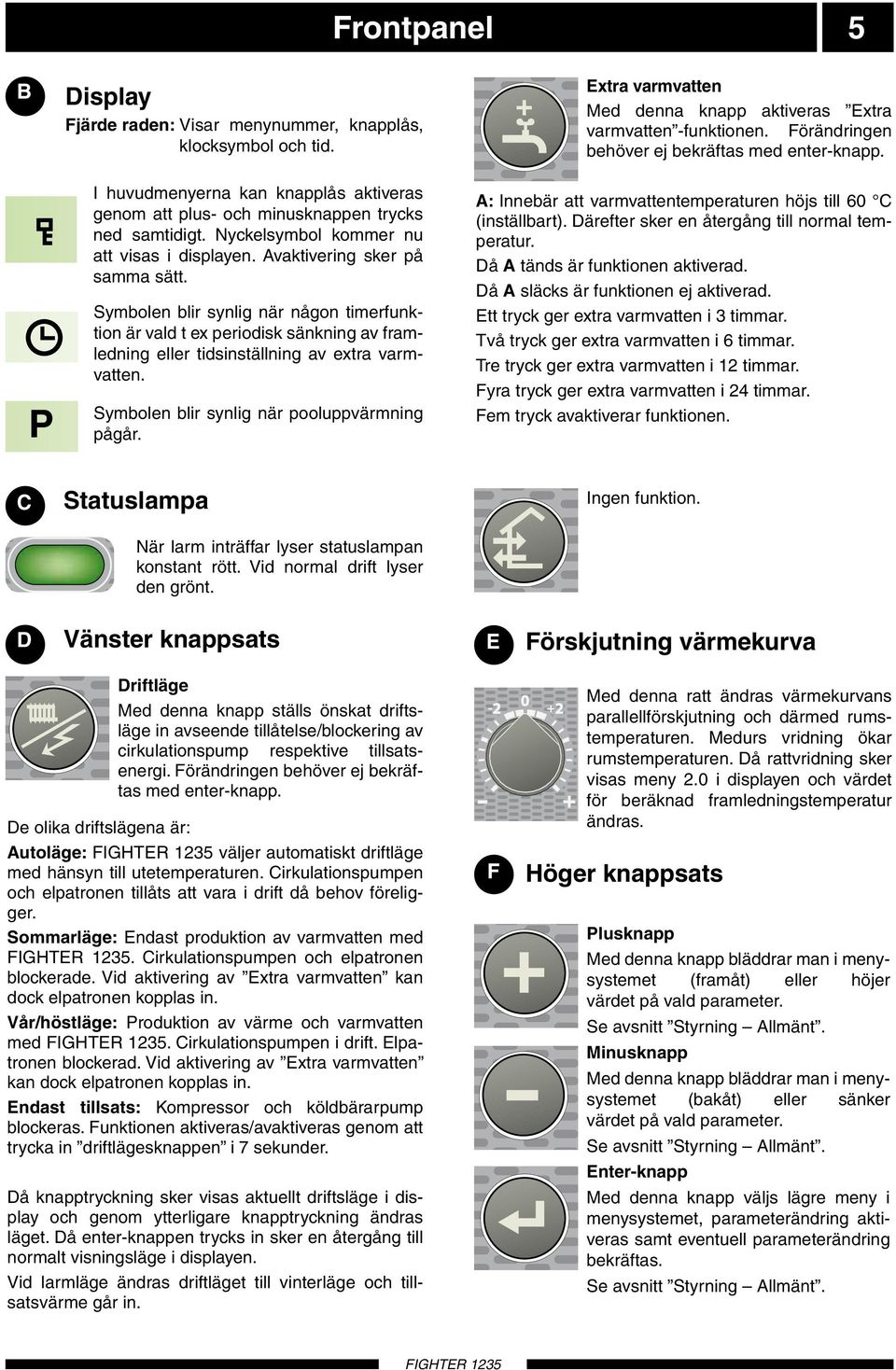

7 Frontpanel 5 B P Display Fjärde raden: Visar menynummer, knapplås, klocksymbol och tid. I huvudmenyerna kan knapplås aktiveras genom att plus- och minusknappen trycks ned samtidigt. yckelsymbol kommer nu att visas i displayen. Avaktivering sker på samma sätt. ymbolen blir synlig när någon timerfunktion är vald t ex periodisk sänkning av framledning eller tidsinställning av extra varmvatten. ymbolen blir synlig när pooluppvärmning pågår. Extra varmvatten Med denna knapp aktiveras Extra varmvatten -funktionen. Förändringen behöver ej bekräftas med enter-knapp. A: Innebär att varmvattentemperaturen höjs till 60 C (inställbart). Därefter sker en återgång till normal temperatur. Då A tänds är funktionen aktiverad. Då A släcks är funktionen ej aktiverad. Ett tryck ger extra varmvatten i 3 timmar. Två tryck ger extra varmvatten i 6 timmar. Tre tryck ger extra varmvatten i 12 timmar. Fyra tryck ger extra varmvatten i 24 timmar. Fem tryck avaktiverar funktionen. C tatuslampa är larm inträffar lyser statuslampan konstant rött. Vid normal drift lyser den grönt. Ingen funktion. D Vänster knappsats E Förskjutning värmekurva Driftläge Med denna knapp ställs önskat driftsläge in avseende tillåtelse/blockering av cirkulationspump respektive tillsatsenergi. Förändringen behöver ej bekräftas med enter-knapp. De olika driftslägena är: Autoläge: väljer automatiskt driftläge med hänsyn till utetemperaturen. Cirkulationspumpen och elpatronen tillåts att vara i drift då behov föreligger. ommarläge: Endast produktion av varmvatten med. Cirkulationspumpen och elpatronen blockerade. Vid aktivering av Extra varmvatten kan dock elpatronen kopplas in. Vår/höstläge: Produktion av värme och varmvatten med. Cirkulationspumpen i drift. Elpatronen blockerad. Vid aktivering av Extra varmvatten kan dock elpatronen kopplas in. Endast tillsats: Kompressor och köldbärarpump blockeras. Funktionen aktiveras/avaktiveras genom att trycka in driftlägesknappen i 7 sekunder. Då knapptryckning sker visas aktuellt driftsläge i display och genom ytterligare knapptryckning ändras läget. Då enter-knappen trycks in sker en återgång till normalt visningsläge i displayen. Vid larmläge ändras driftläget till vinterläge och tillsatsvärme går in. F Med denna ratt ändras värmekurvans parallellförskjutning och därmed rumstemperaturen. Medurs vridning ökar rumstemperaturen. Då rattvridning sker visas meny 2.0 i displayen och värdet för beräknad framledningstemperatur ändras. Höger knappsats Plusknapp Med denna knapp bläddrar man i menysystemet (framåt) eller höjer värdet på vald parameter. e avsnitt tyrning Allmänt. Minusknapp Med denna knapp bläddrar man i menysystemet (bakåt) eller sänker värdet på vald parameter. e avsnitt tyrning Allmänt. Enter-knapp Med denna knapp väljs lägre meny i menysystemet, parameterändring aktiveras samt eventuell parameterändring bekräftas. e avsnitt tyrning Allmänt.

8 6 Inställningar Allmänt Inomhustemperaturen är beroende av flera olika faktorer. nder den varmare årstiden räcker oftast solinstrålning och värmeavgivning från människor och apparater för att hålla huset varmt. är det blir kallare ute måste man starta sitt värmesystem. Ju kallare det blir ute desto varmare måste radiatorerna/golvslingorna vara. För kontroll av värmepumpens funktion finns inbyggda givare för in- och utgående köldbärartemperaturer (kollektor). tgående köldbärartemperatur kan, om så önskas, minimibegränsas (exempelvis vid grundvatten system). tyrning av värmeproduktionen sker vanligtvis med principen flytande kondensering det vill säga den temperaturnivå som behövs för uppvärmning vid en viss utetemperatur produceras med ledning av insamlade värden från ute- och framledningsgivare. om tillval kan även rumsgivare användas för kompensering av avvikelse i rumstemperatur, se meny 6.1 Rumskompensering. Först måste dock pannan ges rätt grundinställning, se avsnitt Inställningar Grundinställning. Grundinställning 9 Kurvlutning 2.1 Meny 2.1 Kurvlutning Förskjutning värmekurva För grundinställning används meny 2.1 och ratten Förskjutning, värmekurva. Om man inte känner till vilka värden som skall ställas in, kan utgångsvärden hämtas ur vidstående karta. Blir inte rumstemperaturen den önskade, kan efterjustering vara nödvändig. OB! Vänta ett dygn mellan inställningarna så att temperaturerna hinner stabilisera sig. Efterjustering av grundinställningen. Kall väderlek Ändring av rumstemperatur Om rumstemperaturen är för låg, ökas värdet Kurvlutning i meny 2.1 ett steg. Om rumstemperaturen är för hög, sänk värdet Kurvlutning i meny 2.1 ett steg. Varm väderlek Om rumstemperaturen är för låg, vrid ratten Förskjutning, värmekurva ett steg medurs. Om rumstemperaturen är för hög, vrid ratten Förskjutning, värmekurva ett steg moturs. Manuell förändring av rumstemperaturen Vill man tillfälligt eller varaktigt sänka eller höja sin inomhustemperatur i förhållande till den temperatur man haft tidigare, vrider man ratten Förskjutning, värmekurva moturs respektive medurs. Ett streck motsvarar ca 1 grads förändring av rumstemperaturen. A I II III A B I II 50.0 C Varmvattentemperatur 1.0 P OB! En höjning av rumstemperaturen kan bromsas av termostaterna till radiatorerna eller golvvärmen, varför dessa i så fall måste vridas upp. Förskjutning värmekurva

9 Inställningar 7 tgångsvärden för värmeautomatik Värdena som anges på kartan gäller för Kurvlutning. Första värdet gäller för lågtempererat* radiatorsystem. Förskjutning, värmekurva ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betongbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentesen men måste då minska detta värde med två enheter. Förskjutning, värmekurva ställs i dessa fall på -1. Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efter justeras. De lägre värdena i norra delen av verige beror på lägre dimensionerande utetemperatur. 8 (4) 9 (4) Kiruna Gällivare Luleå Exempel på val av utgångsvärden: 1. Hus med lågtempererat* radiatorsystem Markaryd = Område 10 (5). Välj kurva 10 i meny 2.1 och -2 på ratten Förskjutning värmekurva. 2. Hus med golvvärme** installerat i betong bjälklag Markaryd = Område 10 (5). Välj kurva 5 i meny 2.1 och -1 på ratten Förskjutning värmekurva. 3. Hus med golvvärme** installerat i träbjälklag Markaryd = Område 10 (5). Välj kurva 8 (10-2=8) i meny 2.1 och -1 på ratten Förskjutning värmekurva. * Med lågtempererat radiatorsystem avses ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensioneras väldigt olika. I exempel 2 och 3 ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen. 9 (4) 9 (5) Göteborg 10 (5) 8 (4) Halmstad Helsingborg Malmö 11 (5) Karlstad Borås Östersund Örebro Jönköping Falun Linköping Växjö Kalmar Markaryd meå kellefteå Örnsköldsvik undsvall Hudiksvall Gävle ppsala Västerås tockholm orrköping Visby Hässleholm Karlskrona imrishamn Ystad öderhamn 9 (5) 11 (5) 12 (6)

10 8 Inställningar Inställning med diagram Förskjutning värmekurva -2 är försedd med en utetemperaturstyrd värmeautomatik. Det innebär att framledningstemperaturen regleras i förhållande till den aktuella utetemperaturen. Förhållandet mellan utetemperatur och framledningstemperatur ställes in med hjälp av styrsystemet, se avsnitt Inställningar - Grundinställning. I diagrammet utgår man från ortens dimensionerande utetemperatur och värmesystemets dimensionerade framledningstemperatur. Där dessa två värden möts kan värmeautomatikens kurvlutning utläsas. Detta ställs in under meny 2.1 Kurvlutning. FRAMLEDIGTEMPERATR + 5 C VÄRMEKRVA Kurvlutning FÖRKJTIG VÄRMEKRVA (-2) C TETEMPERATR Meny 2.1 Kurvlutning Förskjutning värmekurva 0 Ratten Förskjutning värmekurva ställes därefter in. Lämp ligt värde för golvvärme är -1 och för ett radiatorsystem -2. A I II III A B I II 50.0 C Varmvattentemperatur 1.0 P FRAMLEDIGTEMPERATR + 5 C VÄRMEKRVA C FÖRKJTIG TETEMPERATR VÄRMEKRVA (0) Förskjutning värmekurva +2 VÄRMEKRVA Förskjutning värmekurva FRAMLEDIGTEMPERATR + 5 C FÖRKJTIG VÄRMEKRVA (+2) C TETEMPERATR

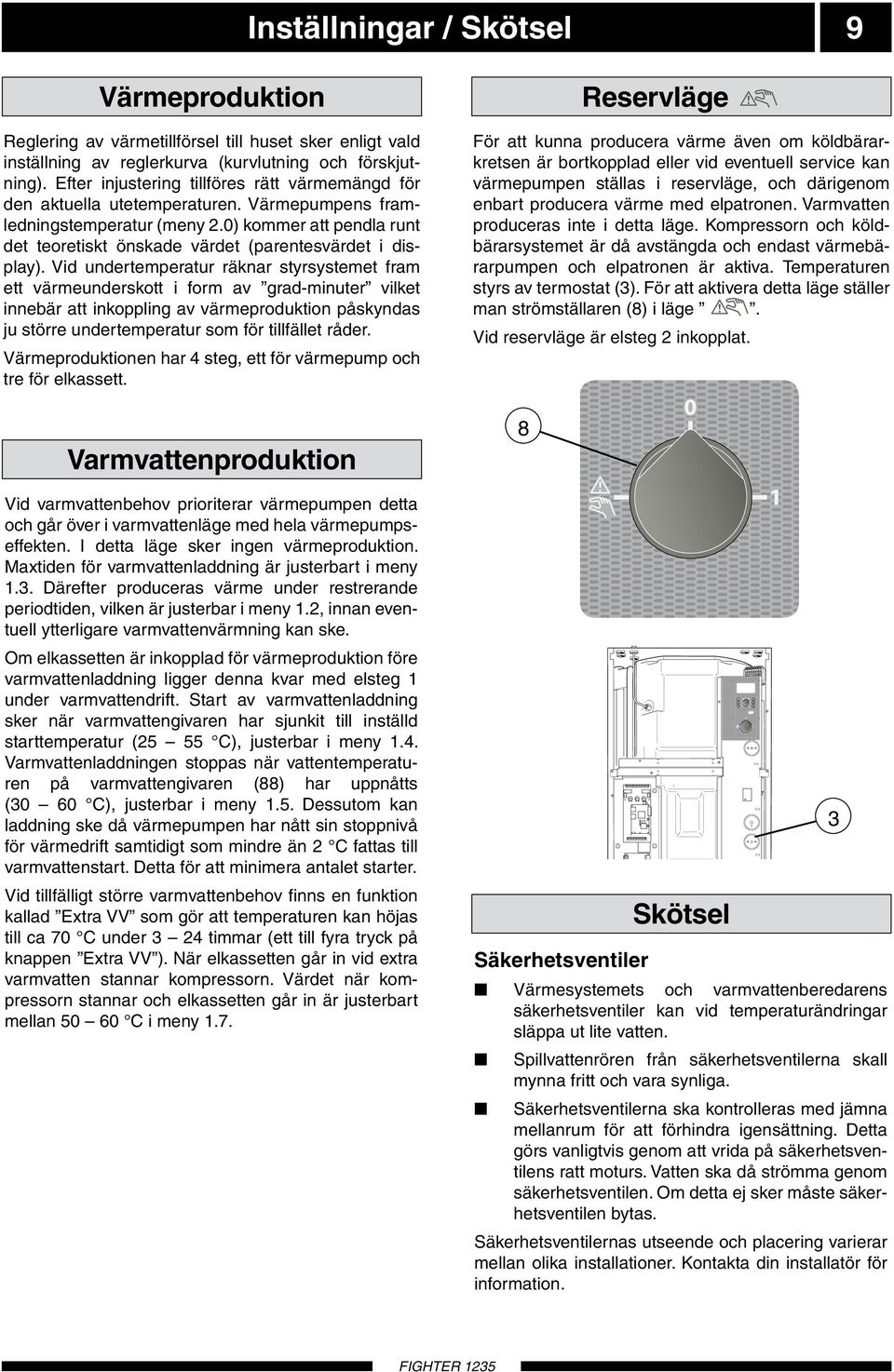

11 Inställningar / kötsel 9 Värmeproduktion Reglering av värmetillförsel till huset sker enligt vald inställning av reglerkurva (kurvlutning och förskjutning). Efter injustering tillföres rätt värmemängd för den aktuella utetemperaturen. Värmepumpens framledningstemperatur (meny 2.0) kommer att pendla runt det teoretiskt önskade värdet (parentesvärdet i display). Vid undertemperatur räknar styrsystemet fram ett värmeunderskott i form av grad-minuter vilket innebär att inkoppling av värmeproduktion påskyndas ju större undertemperatur som för tillfället råder. Värmeproduktionen har 4 steg, ett för värmepump och tre för elkassett. Varmvattenproduktion Vid varmvattenbehov prioriterar värmepumpen detta och går över i varmvattenläge med hela värmepumpseffekten. I detta läge sker ingen värmeproduktion. Maxtiden för varmvattenladdning är justerbart i meny 1.3. Därefter produceras värme under restrerande periodtiden, vilken är justerbar i meny 1.2, innan eventuell ytterligare varmvattenvärmning kan ske. Om elkassetten är inkopplad för värmeproduktion före varmvattenladdning ligger denna kvar med elsteg 1 under varmvattendrift. tart av varmvattenladdning sker när varmvattengivaren har sjunkit till inställd starttemperatur (25 55 C), justerbar i meny 1.4. Varmvattenladdningen stoppas när vattentemperaturen på varmvattengivaren (88) har uppnåtts (30 60 C), justerbar i meny 1.5. Dessutom kan laddning ske då värmepumpen har nått sin stoppnivå för värmedrift samtidigt som mindre än 2 C fattas till varmvattenstart. Detta för att minimera antalet starter. Vid tillfälligt större varmvattenbehov finns en funktion kallad Extra VV som gör att temperaturen kan höjas till ca 70 C under 3 24 timmar (ett till fyra tryck på knappen Extra VV ). är elkassetten går in vid extra varmvatten stannar kompressorn. Värdet när kompressorn stannar och elkassetten går in är justerbart mellan C i meny 1.7. Reservläge För att kunna producera värme även om köldbärarkretsen är bortkopplad eller vid eventuell service kan värmepumpen ställas i reservläge, och därigenom enbart producera värme med elpatronen. Varmvatten produceras inte i detta läge. Kompressorn och köldbärarsystemet är då avstängda och endast värmebärarpumpen och elpatronen är aktiva. Temperaturen styrs av termostat (3). För att aktivera detta läge ställer man strömställaren (8) i läge. Vid reservläge är elsteg 2 inkopplat. 8 kötsel äkerhetsventiler Värmesystemets och varmvattenberedarens säkerhetsventiler kan vid temperaturändringar släppa ut lite vatten. pillvattenrören från säkerhetsventilerna skall mynna fritt och vara synliga. äkerhetsventilerna ska kontrolleras med jämna mellanrum för att förhindra igensättning. Detta görs vanligtvis genom att vrida på säkerhetsventilens ratt moturs. Vatten ska då strömma genom säkerhetsventilen. Om detta ej sker måste säkerhetsventilen bytas. äkerhetsventilernas utseende och placering varierar mellan olika installationer. Kontakta din installatör för information. 3

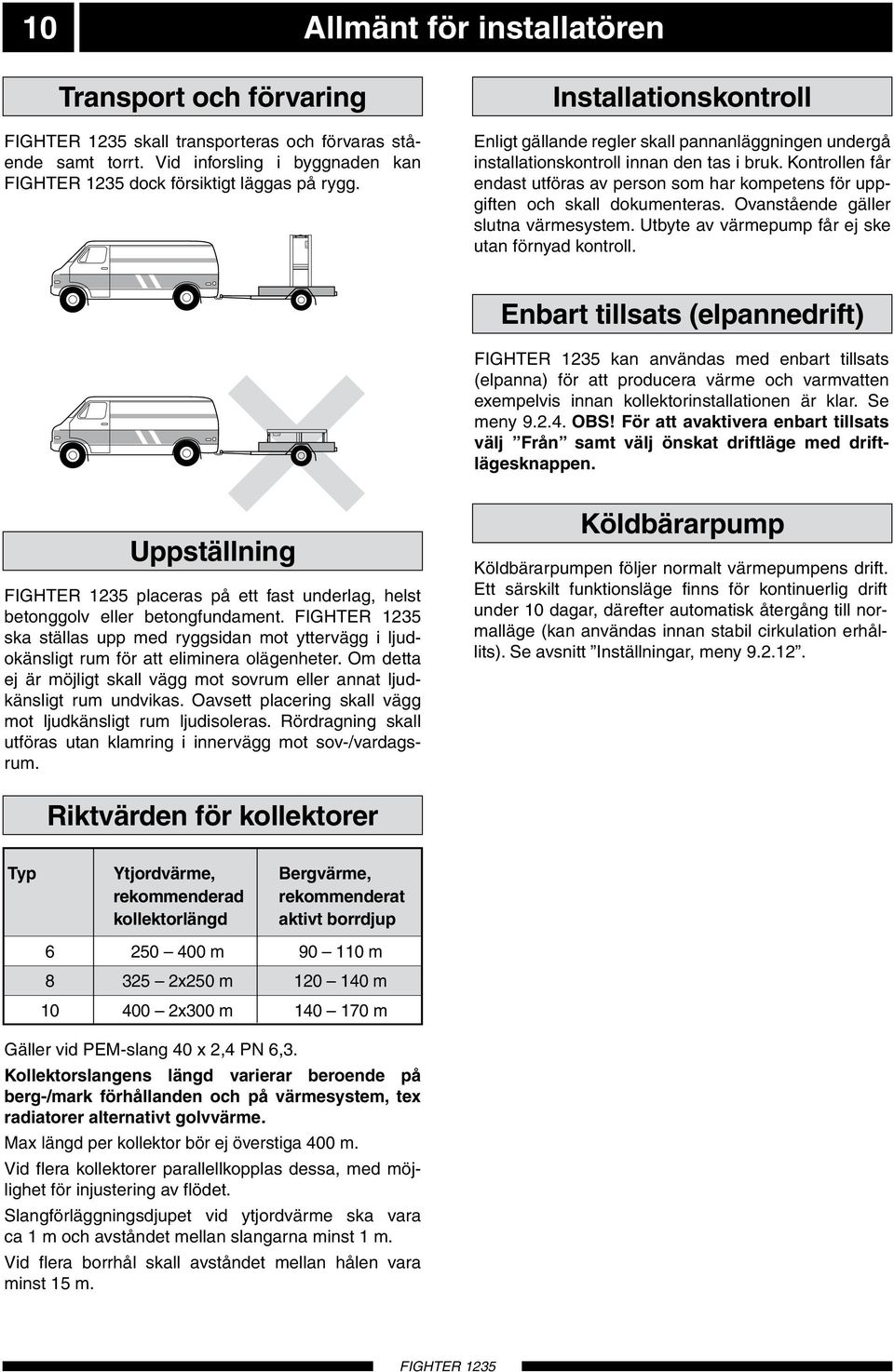

12 10 Allmänt för installatören Transport och förvaring skall transporteras och förvaras stående samt torrt. Vid inforsling i byggnaden kan dock försiktigt läggas på rygg. Installationskontroll Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. tbyte av värmepump får ej ske utan förnyad kontroll. Enbart tillsats (elpannedrift) kan användas med enbart tillsats (elpanna) för att producera värme och varmvatten exempelvis innan kollektorinstallationen är klar. e meny OB! För att avaktivera enbart tillsats välj Från samt välj önskat driftläge med driftlägesknappen. ppställning placeras på ett fast underlag, helst betonggolv eller betong fundament. ska ställas upp med ryggsidan mot yttervägg i ljudokänsligt rum för att eliminera olägenheter. Om detta ej är möjligt skall vägg mot sovrum eller annat ljudkänsligt rum undvikas. Oavsett placering skall vägg mot ljudkänsligt rum ljudisoleras. Rördragning skall utföras utan klamring i innervägg mot sov-/vardagsrum. Köldbärarpump Köldbärarpumpen följer normalt värmepumpens drift. Ett särskilt funktionsläge finns för kontinuerlig drift under 10 dagar, därefter automatisk återgång till normalläge (kan användas innan stabil cirkulation erhållits). e avsnitt Inställningar, meny Riktvärden för kollektorer Typ Ytjordvärme, Bergvärme, rekommenderad rekommenderat kollektorlängd aktivt borrdjup m m x250 m m x300 m m Gäller vid PEM-slang 40 x 2,4 P 6,3. Kollektorslangens längd varierar beroende på berg-/mark förhållanden och på värmesystem, tex radiatorer alternativt golvvärme. Max längd per kollektor bör ej överstiga 400 m. Vid flera kollektorer parallellkopplas dessa, med möjlighet för injustering av flödet. langförläggningsdjupet vid ytjordvärme ska vara ca 1 m och avståndet mellan slangarna minst 1 m. Vid flera borrhål skall avståndet mellan hålen vara minst 15 m.

13 Röranslutning 11 Allmänt Rörinstallationen skall utföras enligt gällande regler. Värmepumpen kan arbeta upp till en retur temperatur av ca 58 C och en utgående temperatur från värmepumpen av ca 70 C. Kompressorn ger upp till 65 C, resten åstadkommes med tillsatsvärme. Då inte är utrustad med avstängningsventiler måste sådana monteras utanför värmepumpen för att underlätta eventuell framtida service. Vid montage av frånluftsmodul FLM skall rör för värmebärare och varmvattenberedare samt eventuell varmvattencirkulation dras bakåt. Avståndet mellan och vägg bör vara 50 mm. äkerhetsventiler äkerhetsventilerna ska ha max öppningstryck enligt avsnitt Tekniska data och monteras enligt bilder på följande sidor. pillvattenrör från säkerhetsventilerna ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. OB! Rörsystemen skall vara urspolade innan värmepumpen ansluts så att föroreningar ej skadar ingående komponenter. Rörinkoppling (köldbärare) Vid dimensionering av kollektorläggning måste hänsyn tagas till geografiskt läge, berg- /jordart samt värme pumpens täckningsgrad. Vid förläggning av kollektorslangen tillses att denna är konstant stigande mot värmepumpen för att undvika luftfickor. Är detta ej möjligt förses högpunkter med avluftningsmöjligheter. amtliga köldbärarledningar i uppvärmda rum kondensisoleras. ivåkärlet (K) placeras som högsta punkt i köldbärarsystemet och på inkommande rör före köldbärarpumpen. Observera att kondensdropp från nivåkärlet kan förekomma. Placera därför kärlet så att övrig utrustning ej skadas. Då temperaturen på köldbärarsystemet kan understiga 0 C måste detta frysskyddas ner till -15 C. om riktvärde för volymberäkning används 1 liter färdigblandad köldbärarvätska per meter kollektorslang (gäller vid PEM-slang 40x2,4 P 6,3). ivåkärlet ska märkas med det frysskyddsmedel som används. Köldbärarkretsen kopplas valfritt in på vänster eller höger sida. edre sidoplåtar skiftas beroende på inkopplingsalternativ. De bipackade anslutningsrören för köldbärare, fästes med klammer i de utstansade flikarna som viks ner på den aktuella sidan. De bipackade täckplåtarna monteras på sidoplåten, se bild. Avstängningsventiler skall monteras så nära värmepumpen som möjligt. Montera medlevererat smutsfilter på inkommande ledning. Vid anslutning till öppet grundvattensystem skall, pga smuts och frysrisk i förångaren, en mellanliggande frysskyddad krets anordnas. Detta kräver en extra värme växlare.

14 12 Röranslutning Rörinkoppling (värmebärare) Rörinkoppling på värmebärarsidan sker i toppen. Erforderlig säkerhetsutrustning, avstängningsventiler (monteras så nära värmepumpen som möjligt), samt medlevererat smutsfilter skall monteras. Vid inkoppling till system med termostater i alla radiatorer (slingor) monteras antingen överströmningsventil alternativt demonteras ett antal termostater, så att tillräckligt flöde garanteras. Rörinkoppling (varmvattenberedare) Varmvattenberedaren i värmepumpen skall förses med erforderlig ventilutrustning. Anläggningen kan kompletteras med till exempel fläktkonvektorer för att möjliggöra anslutning för frikyla. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Vid stort kylbehov krävs fläktkonvektor med droppskål och avloppsanslutning. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. Fläktkonvektor Frikyla P EXP F EXP P ÄV BV KBin F KBut K K F BK/JK AV ÄV ivåkärl mutsfilter KBin F KBut Om bubbelpool eller annan väsentligt större förbrukare av varmvatten skall installeras bör värmepumpen kompletteras med elektrisk varmvattenberedare. Ventilkopplet på COMPACT (elektrisk varmvattenberedare) kan delas. Blandningsventilen sitter kvar i COM- PACT och resterande ventilkoppel kan användas för inkommande kallvatten i. Ventilationsåtervinning Anläggningen kan kompletteras med frånluftsmodulen FLM för att möjliggöra ventilationsåtervinning. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. FLM 30 Avluft Ø 160 Frånluft Ø 160 FLM KV P ÄV RV EXP BV KBin F KBut FIGHTER 1235 VV COMPACT

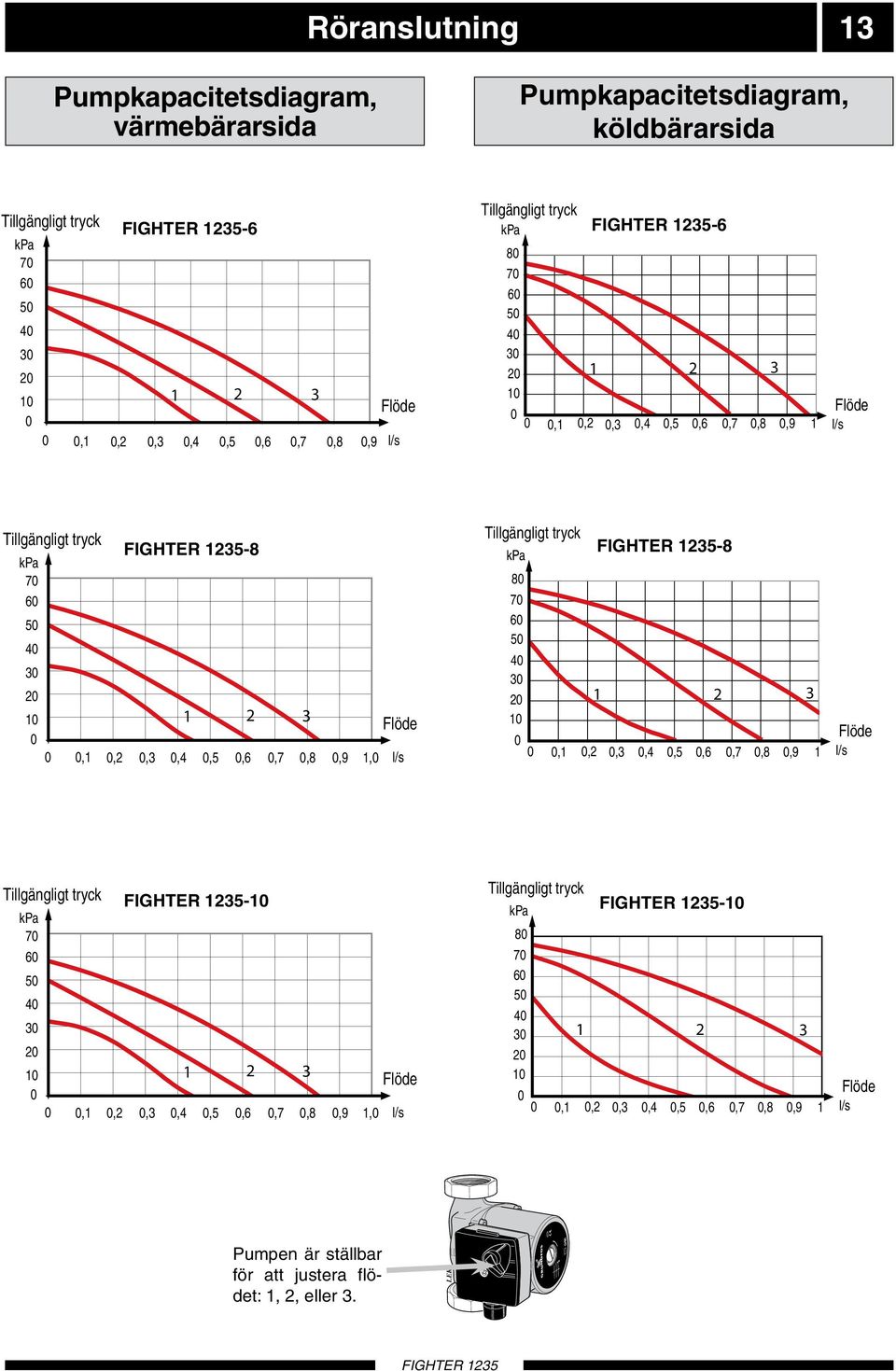

15 GRDFO Röranslutning 13 Pumpkapacitetsdiagram, värmebärarsida Pumpkapacitetsdiagram, köldbärarsida Tillgängligt tryck kpa -6 FIGHTER Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 l/s Tillgängligt tryck kpa Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 l/s Tillgängligt tryck kpa Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 l/s Tillgängligt tryck kpa Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 l/s Tillgängligt tryck kpa Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 l/s Tillgängligt tryck kpa / Flöde 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 l/s Pumpen är ställbar för att justera flödet: 1, 2, eller 3.

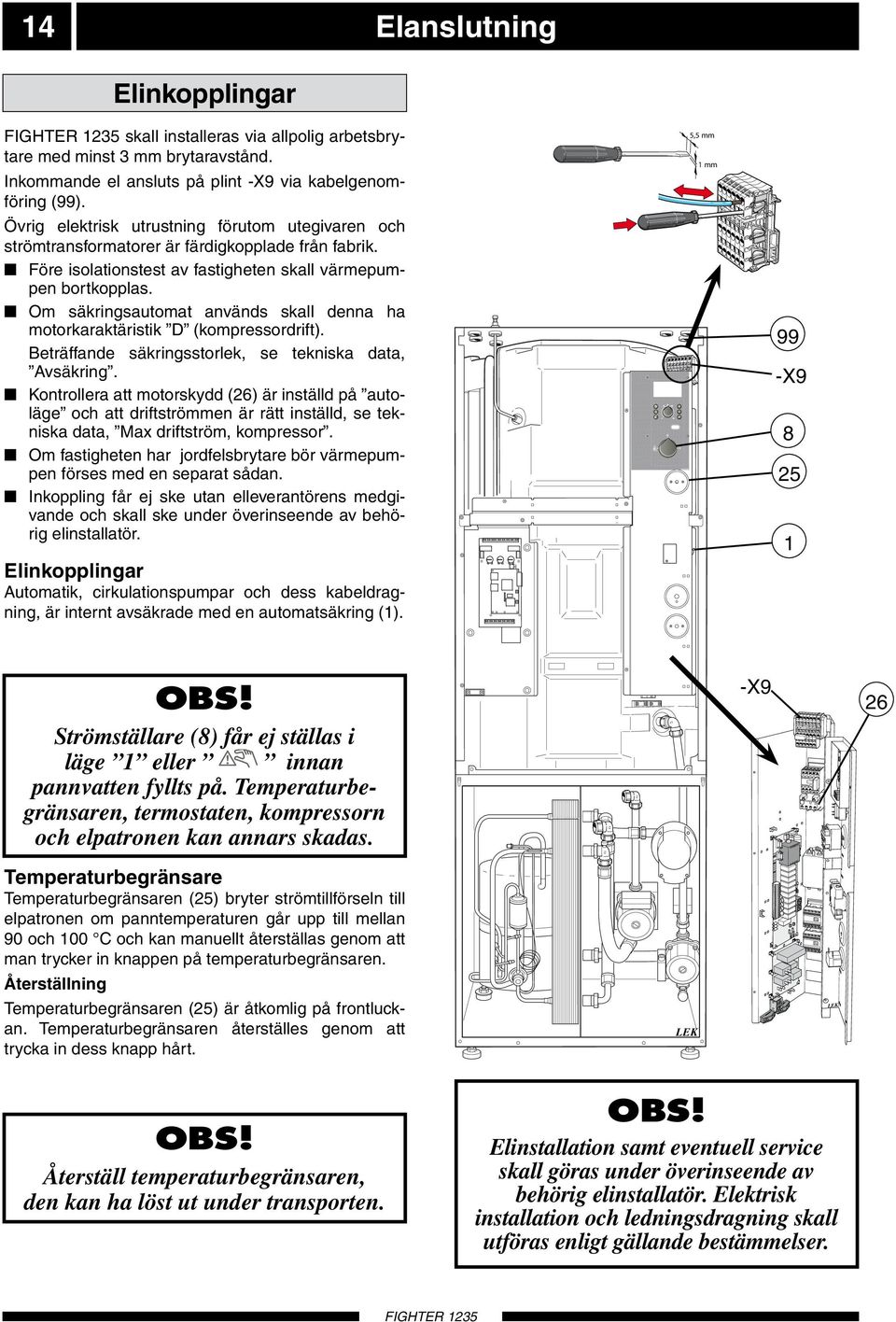

16 14 Elanslutning Elinkopplingar skall installeras via allpolig arbetsbrytare med minst 3 mm brytaravstånd. Inkommande el ansluts på plint -X9 via kabelgenomföring (99). Övrig elektrisk utrustning förutom utegivaren och strömtransformatorer är färdigkopplade från fabrik. Före isolationstest av fastigheten skall värmepumpen bortkopplas. Om säkringsautomat används skall denna ha motorkaraktäristik D (kompressordrift). Beträffande säkringsstorlek, se tekniska data, Avsäkring. Kontrollera att motorskydd (26) är inställd på autoläge och att driftströmmen är rätt inställd, se tekniska data, Max driftström, kompressor. Om fastigheten har jordfelsbrytare bör värmepumpen förses med en separat sådan. Inkoppling får ej ske utan elleverantörens medgivande och skall ske under överinseende av behörig elinstallatör. Elinkopplingar Automatik, cirkulationspumpar och dess kabeldragning, är internt avsäkrade med en automatsäkring (1). 5,5 mm 1 mm 99 -X OB! trömställare (8) får ej ställas i läge 1 eller innan pannvatten fyllts på. Temperaturbegränsaren, termo staten, kompressorn och elpatronen kan annars skadas. Temperaturbegränsare Temperaturbegränsaren (25) bryter strömtillförseln till elpatronen om panntemperaturen går upp till mellan 90 och 100 C och kan manuellt återställas genom att man trycker in knappen på temperaturbegränsaren. Återställning Temperaturbegränsaren (25) är åtkomlig på frontluckan. Temperaturbegränsaren återställes genom att trycka in dess knapp hårt. -X9 26 OB! Återställ temperaturbegränsaren, den kan ha löst ut under transporten. OB! Elinstallation samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser.

17 Elanslutning 15 Leveranskoppling Värmepumpen anslutes på plint -X9 till 3 x 400V + + PE via elcentral med säkringar. L1 L2 L3 PE -X9 Leveranskoppling Tariffkoppling Om separat matning till kompressor, elkassett och styrsystem önskas för att ge dem separat tariffstyrning ska följande göras: Ta bort de 3 ledningarna (med nollnummer 059, 061 och 063) mellan inkopplingsplinten -X9 och kompressorns kontaktor (69). Anslut matning direkt till kontaktorn. Ta bort de 2 byglingarna på inkopplingsplinten -X9 och anslut styrspänning till plintarna märkta L och. Anslutning kompressor L1 L2 L3 PE Anslutning styrspänning L Anslutning elpatron 0 L1 L2 L3 PE -X9 Byglingar 69 Tariffkoppling

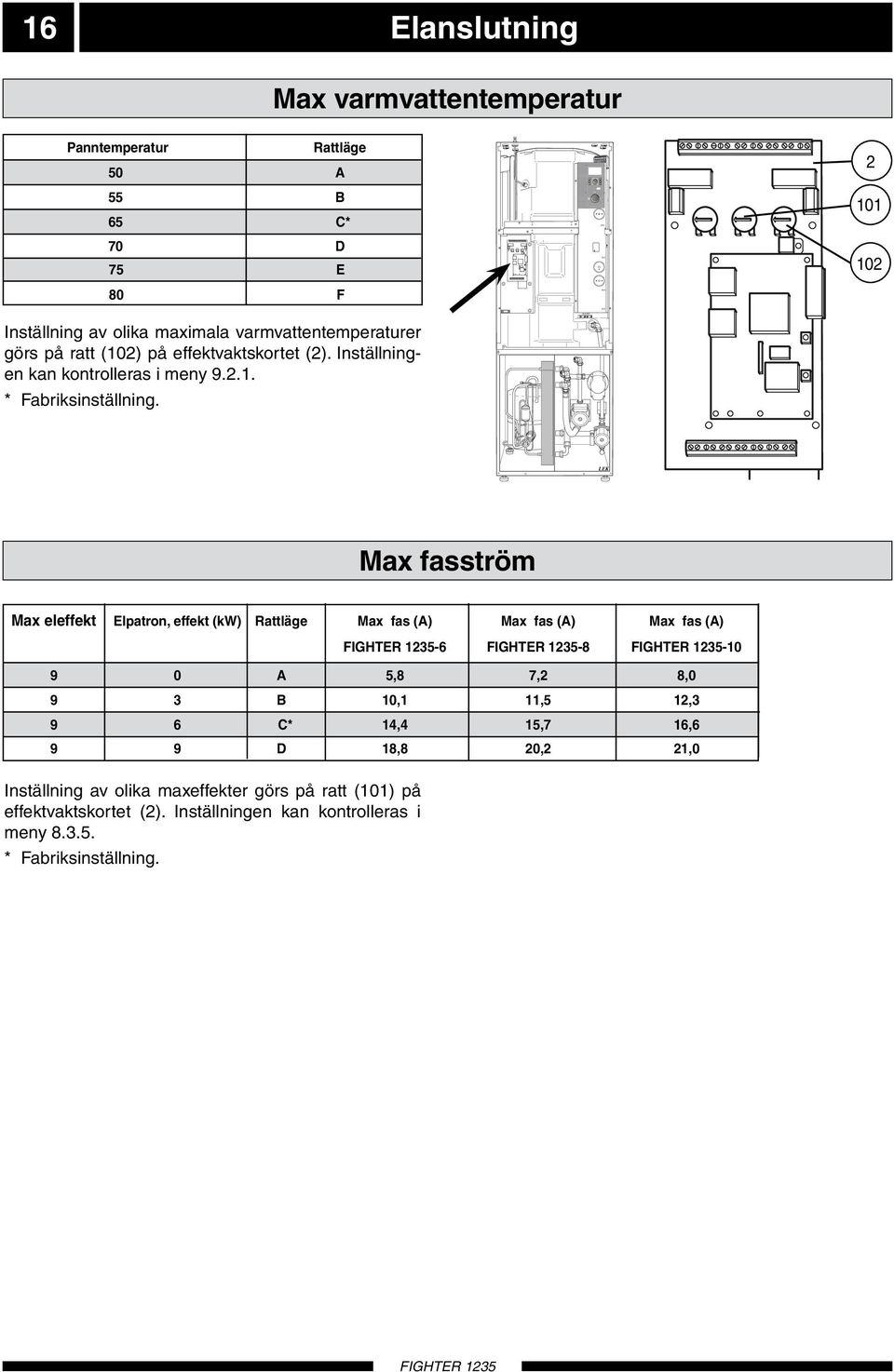

18 16 Elanslutning Max varmvattentemperatur Panntemperatur Rattläge 50 A 55 B 65 C* 70 D 75 E 80 F Inställning av olika maximala varmvattentemperaturer görs på ratt (102) på effektvaktskortet (2). Inställningen kan kontrolleras i meny * Fabriksinställning. Max fasström Max eleffekt Elpatron, effekt (kw) Rattläge Max fas (A) Max fas (A) Max fas (A) A 5,8 7,2 8,0 9 3 B 10,1 11,5 12,3 9 6 C* 14,4 15,7 16,6 9 9 D 18,8 20,2 21,0 Inställning av olika maxeffekter görs på ratt (101) på effektvaktskortet (2). Inställningen kan kontrolleras i meny * Fabriksinställning.
