1 MO E R MONTERING- OCH KÖTELANVINING

2

3 Allmänt Kort produktbeskrivning... 2 Inställningstabell... 2 ystembeskrivning Funktionsprincip... 3 ystemprincip... 3 Frontpanel ppbyggnad... 4 Förklarnig... 4 Innehåll 1 Till Villaägaren Till Installatören Rumstemperatur Värmeautomatik... 6 Grundinställning... 6 Ändring av rumstemperatur... 6 tgångsvärden för värmeautomatik... 7 nderhållsrutiner Kontroll av säkerhetsventiler... 8 Tryckmätare... 8 Allmänt till installatören pphängning... 8 Installationskontroll... 8 Dockning Allmänt... 9 FIGHTER 2010 dockad till olje-/pelletspanna... 9 FIGHTER 2010 dockad till elkassett efter VXV Förkortningar Flera FIGHTER 2010 dockad till olje-/pelletspanna 11 Elanslutning Inkoppling Modularkabel mellan och FIGHTER Modularkabel/3-ledare mellan och flera FIGHTER Inkoppling för givare och externa enheter Tillsats Max eltillsats Max panntemperatur Anslutning av utegivare Rundstyrning och effektvakt Externa kontakter Larm/Larmutgångar Igångkörning ppstart utan FIGHTER ppstart med FIGHTER Inställning av värmeautomatik Förskjutning av värmekurva Förskjutning av värmekurva Förskjutning av värmekurva Inställning med diagram tyrning Allmänt Ändring av parameter Knapplås nabbförflyttning Menyträd Huvudmenyer Varmvattentemperatur Framledningstemperatur tetemperatur Värmepump Klocka Övriga inställningar ervicemenyer Värmepumpsinställningar Inställningar tillsatsvärme Driftinställningar nabbstart Larmlogg Åtgärder vid driftstörningar Låg temperatur på eller uteblivet varmvatten Hög varmvattentemperatur Låg rumstemperatur Hög rumstemperatur trömställarläge Larmindikeringar i display Återställning av automatsäkring Komponentplacering Komponentplacering Komponentlista Komponentlista Data för temperaturgivare Elschema Elschema Mått Mått och avsättningskoordinater Tekniska uppgifter Tekniska data Bipackningssats Tillbehör Tillbehör... 54

4 Till Villaägaren 2 Allmänt För att få bästa utbyte av bör Du läsa igenom den här Montering- och kötselanvisning. är en styrmodul avsedd för att styra upp till nio FIGHTER 2010 tillsammans med annan värme utrustning på ett optimalt sätt. Mikroprocessorer ser till att styrmodulen hela tiden arbetar på effektivaste sätt. är en svensktillverkad kvalitetprodukt med lång livslängd och säker drift. Ifylles när produkten är installerad erienummer (103), ska alltid uppges vid korrespondens med NIBE. 089 Installationsdatum Installatör Typ av dockning Ackumulator/vattenvärmare Antal FIGHTER 2010 Effektstorlek huntgrupp 2 Vald effekt, elpatron Inställning på cirkulationspump (16), värmebärare Inställning på cirkulationspump (40), laddpump Inställning på Kurvlutning Inställning Förskjutning värmekurva Datum ign

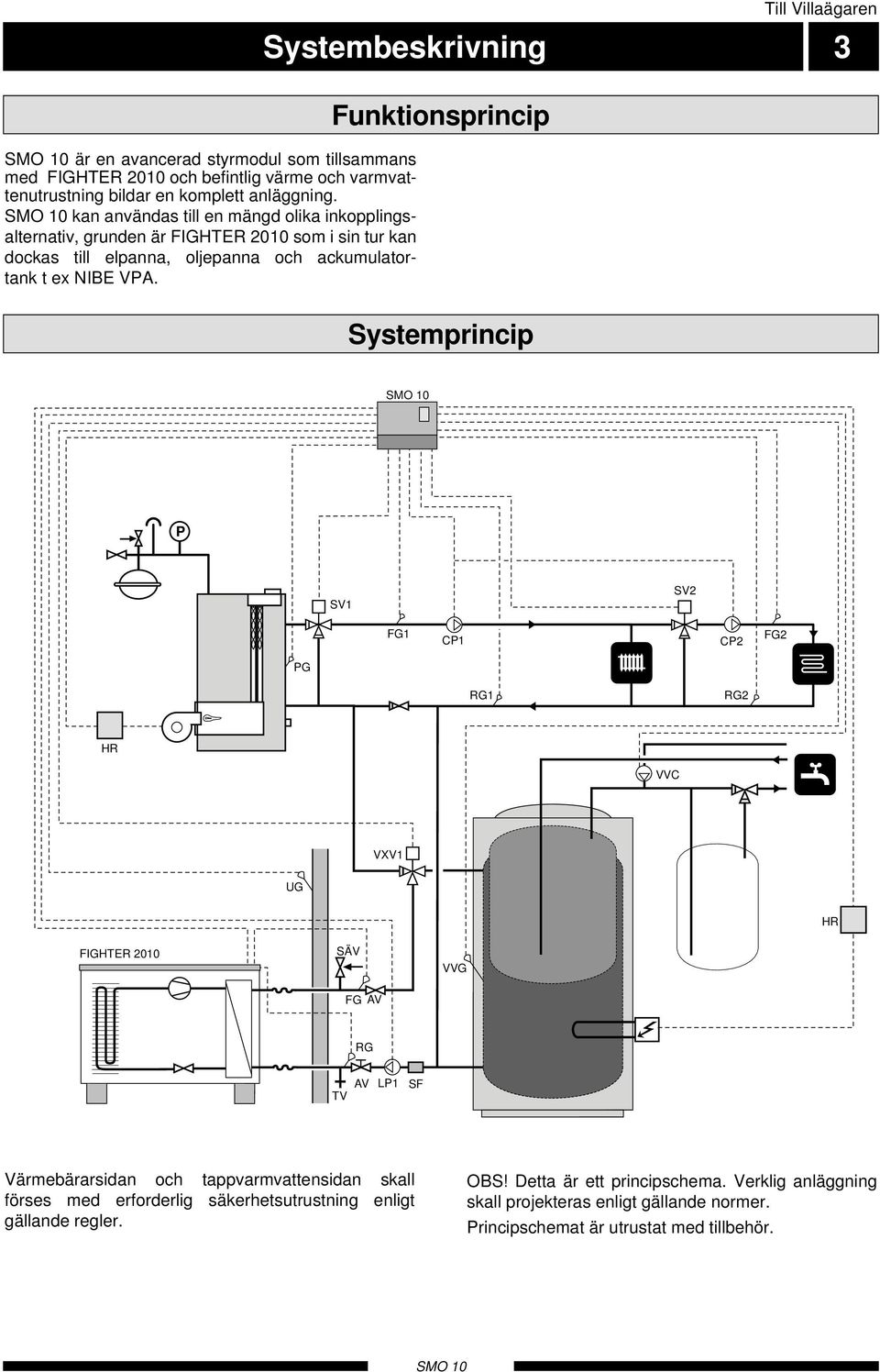

5 är en avancerad styrmodul som tillsammans med FIGHTER 2010 och befintlig värme och varmvattenutrustning bildar en komplett anläggning. kan användas till en mängd olika inkopplingsalternativ, grunden är FIGHTER 2010 som i sin tur kan dockas till elpanna, oljepanna och ackumulatortank t ex NIBE VPA. Till Villaägaren ystembeskrivning 3 Funktionsprincip ystemprincip P V1 V2 FG1 CP1 CP2 FG2 PG RG1 RG2 HR VVC VXV1 G HR FIGHTER 2010 ÄV VVG FG AV RG TV AV LP1 F Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler. OB! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. Principschemat är utrustat med tillbehör.

6 Till Villaägaren 4 Frontpanel ppbyggnad B Display Vänster knappsats C E Höger knappsats Förskjutning värmekurva D A trömställare Förklaring A trömställare med tre lägen : 1 Normalläge. amtliga styrfunktioner inkopplade. 0 ystemet helt avstängt. Reservläge. Detta läge används vid eventuell driftstörning. Tillsatseffekten är begränsad beroende på valt inkopplingsalternativ. e avsnitt Åtgärder vid driftstörningar. OB! Vid utetemperatur under 0 C föreligger frysrisk. B Display Första raden: Kompressorsymbol. A B A tillsammans med kompressorsymbol visas när steg 1 är i drift. B tillsammans med kompressorsymbol visas när steg 2 är i drift. Endast kompressorsymbol indikerar att kompressorn skall starta, men är spärrad på grund av ej uppfyllda startvillkor internt i FIGHTER 2010, tex stopptemperatur. I II III Tillsatssymbol. Visas då tillsatsvärmen är inkopplad. trecken anger vilket/vilka effektsteg som för tillfället är inkopplade. Visas endast om elkassett är inkopplad. Effektsteg I är inkopplad. Effektsteg II är inkopplad. Effektsteg III är inkopplad. Enbart blixt visas vid varmvattenproduktion.

7 Till Villaägaren Frontpanel 5 B A B Display Varmvattensymbol. Visas då Extra varmvatten -funktionen är aktiv. A visas då 24 timmars temperaturhöjning är aktiverad B visas då tidsbestämd temperaturhöjning är aktiverad, periodisk ellel tidsstyrning. Cirkulationspumpsymbol. Visas då cirkulationspumpen i värmesystemet är i drift. Extra varmvatten* Med denna knapp aktiveras Extra varmvatten -funktionen. Förändringen behöver ej bekräftas med Enter-knapp. A: Innebär att varmvattentemperaturen höjs till 60 C (inställbart) under 24 timmar. Därefter sker en återgång till normal temperatur. Då A tänds är funktionen aktiverad. Då A släcks är funktionen ej aktiverad. Ingen funktion. C Värmesystemsymbol. Visas då husuppvärmning pågår. Avfrostningssymbol. Visas då avfrostning av FIGHTER 2010 pågår. Andra raden: Värde för aktuell parameter. Tredje raden: Beskrivning av aktuell visningsparameter. Normalt visas Varmvattentemp. Fjärde raden: Visar aktuellt menynummer, knapplås och klocka Knapplås aktiveras genom att Plus- och Minusknappen trycks ned samtidigt. Nyckelsymbol kommer nu att visas i displayen. Avaktivering sker på samma sätt. Vänster knappsats Driftläge Med denna knapp ställs önskat driftsläge in avseende tillåtelse/blockering av cirkulationspump respektive tillsatsenergi. Förändringen behöver ej bekräftas med Enter-knapp. De olika driftslägena är: Autoläge: väljer automatiskt driftläge med hänsyn till utetemperaturen. Cirkulationspumpen och tillsatsen tillåts att vara i drift då behov föreligger. ommarläge: Endast produktion av varmvatten med FIGHTER Cirkulationspumpen och tillsatsen blockerade. Vid aktivering av Extra varmvatten kan dock elpatronen kopplas in. Vår/höstläge: Endast produktion av värme och varmvatten med FIGHTER Cirkulationspumpen i drift. Tillsatsen blockerad. Vid aktivering av Extra varmvatten kan dock elpatronen kopplas in. Då knapptryckning sker visas aktuellt driftsläge i display och genom ytterligare knapptryckning ändras läget. Då Enter-knappen trycks in sker en återgång till normalt visningsläge i sifferfönstret. Vid larm från FIGHTER 2010 visas inte de olika lägena. D E Förskjutning värmekurva Med denna ratt ändras värmekurvans parallellförskjutning och därmed rumstemperaturen. Medurs vridning ökar rumstemperaturen. Då rattvridning sker visas meny 2.0 i displayen och värdet för beräknad framledningstemperatur ändras. Höger knappsats Plusknapp Med denna knapp bläddrar man i menysystemet (framåt) eller höjer värdet på vald parameter. e avsnitt tyrning Allmänt. Minusknapp Med denna knapp bläddrar man i menysystemet (bakåt) eller sänker värdet på vald parameter. e avsnitt tyrning Allmänt. Enter-knapp Med denna knapp väljs lägre meny i menysystemet, parameterändring aktiveras samt eventuell parameterändring bekräftas. e avsnitt tyrning Allmänt. * Fungerar med elpatron i varmvattenberedaren.

8 Till Villaägaren 6 Rumstemperatur Värmeautomatik Inomhustemperaturen är beroende av flera olika faktorer. nder den varmare årstiden räcker solinstrålning och värmeavgivning från människor och apparater för att hålla huset varmt. När det blir kallare ute måste man starta sitt värmesystem. Ju kallare det blir ute desto varmare måste radiatorerna (elementen) vara. Denna anpassning sker automatiskt, först måste dock pannan ges rätt grundinställning, se avsnitt Rumstemperatur Grundinställning. Grundinställning För grundinställning används meny 2.1 och ratten Förskjutning, värmekurva. Om man inte känner till vilka värden som skall ställas in, kan utgångsvärden hämtas ur vidstående karta. Blir inte rumstemperaturen den önskade, kan efterjustering vara nödvändig. OB! Vänta ett dygn mellan inställningarna så att temperaturerna hinner stabilisera sig. Efterjustering av grundinställningen. Förskjutning värmekurva Kall väderlek Om rumstemperaturen är för låg, ökas värdet Kurvlutning i meny 2.1 ett steg. Om rumstemperaturen är för hög, sänk värdet Kurvlutning i meny 2.1 ett steg. Varm väderlek Om rumstemperaturen är för låg, vrid ratten Förskjutning, värmekurva ett steg medurs. Om rumstemperaturen är för hög, vrid ratten Förskjutning, värmekurva ett steg moturs. Ändring av rumstemperatur Manuell förändring av rumstemperaturen. Vill man tillfälligt eller varaktigt sänka eller höja sin inomhustemperatur i förhållande till den temperatur man haft tidigare, vrider man ratten Förskjutning, värmekurva moturs respektive medurs. Ett till tre streck motsvarar ca 1 grads förändring av rumstemperaturen. OB! En höjning av rumstemperaturen kan bromsas av termostaterna till radiatorerna eller golvvärmen, varför dessa i så fall måste vridas upp.

9 Värdena som anges på kartan gäller för Kurvlutning. Första värdet gäller för lågtempererat* radiatorsystem. Förskjutning, värmekurva ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betongbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentesen men måste då minska detta värde med två enheter. Förskjutning, värmekurva ställs i dessa fall på -1. Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efterjusteras. Till Villaägaren Rumstemperatur 7 tgångsvärden för värmeautomatik De lägre värdena i norra delen av verige beror på lägre dimensionerande utetemperatur. 9 (4) Kiruna Gällivare 8 (4) Luleå Exempel på val av utgångsvärden: 1. Hus med lågtempererat* radiatorsystem Markaryd = Område 10 (5). täll in 10 i meny 2.1, Kurvlutning och -2 på ratten Förskjutning värmekurva. Östersund kellefteå meå Örnsköldsvik undsvall 2. Hus med golvvärme** installerat i betongbjälklag Markaryd = Område 10 (5). täll in 5 i meny 2.1, Kurvlutning och -1 på ratten Förskjutning värmekurva. 3. Hus med golvvärme** installerat i träbjälklag Markaryd = Område 10 (5). täll in 8 (10-2=8) i meny 2.1, Kurvlutning och -1 på ratten Förskjutning värmekurva. Exempel: 9 (4) 9 (5) Göteborg 10 (5) 8 (4) Halmstad Helsingborg Malmö 11 (5) Karlstad Borås Örebro Jönköping Falun Linköping Växjö Kalmar Markaryd Hudiksvall Gävle ppsala Västerås tockholm Norrköping Visby Hässleholm Karlskrona imrishamn Ystad öderhamn 9 (5) 11 (5) 12 (6) * Med lågtempererat radiatorsystem avses ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensioneras väldigt olika. I exempel 2 och 3 ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen.

10 8 Allmänt till installatören pphängning installeras hängande på vägg med fyra skruvar. På baksidan finns två hål för upphängningen samt två genomgående hål i elkopplingsutrymmet Installationskontroll Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller anläggningar som är utrustade med slutna expansionskärl. tbyte av elpanna eller expansionskärl får ej ske utan förnyad kontroll.

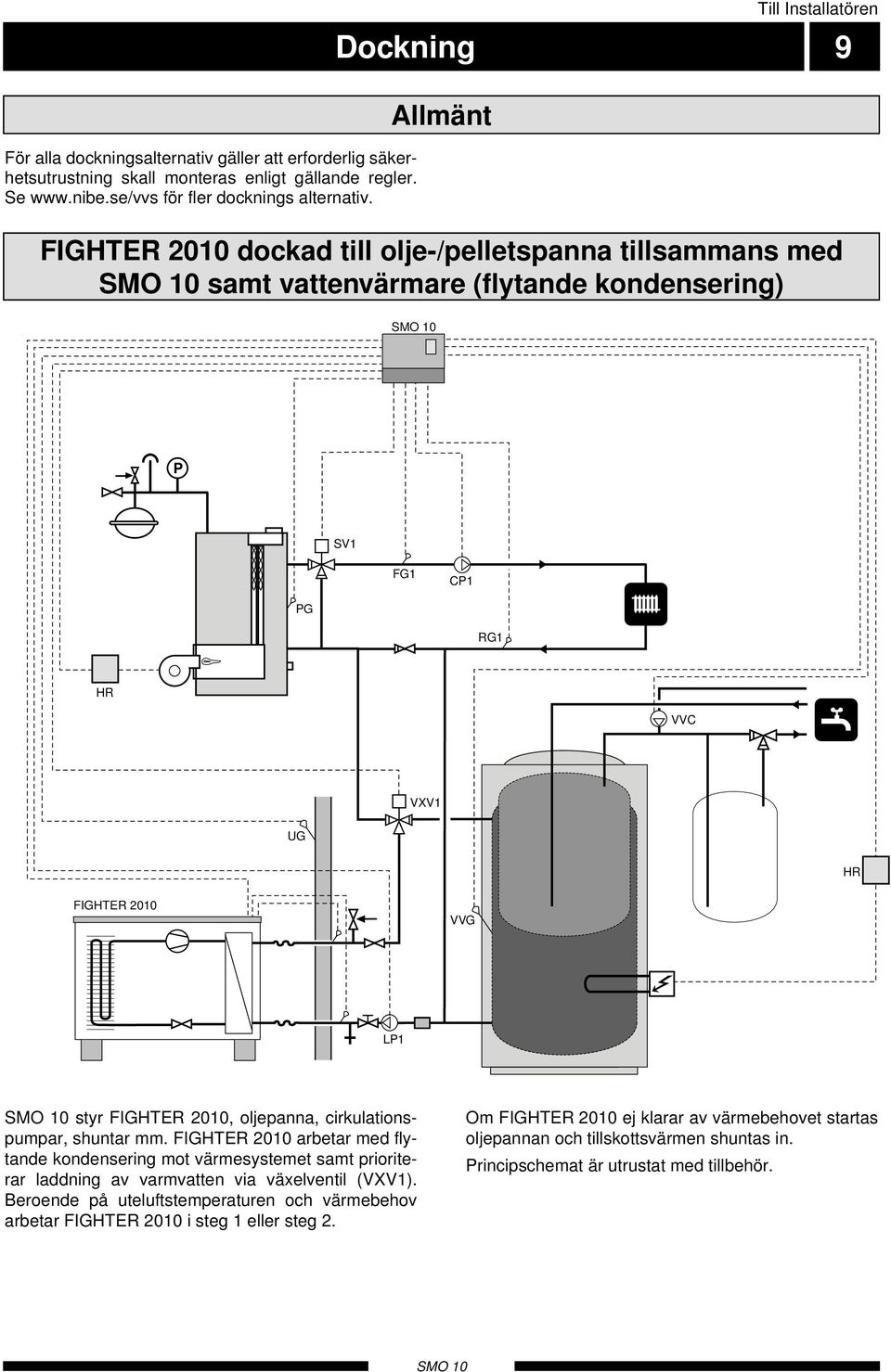

11 För alla dockningsalternativ gäller att erforderlig säkerhetsutrustning skall monteras enligt gällande regler. e för fler docknings alternativ. Till Installatören Dockning 9 Allmänt FIGHTER 2010 dockad till olje-/pelletspanna tillsammans med samt vattenvärmare (flytande kondensering) P V1 FG1 CP1 PG RG1 HR VVC VXV1 G HR FIGHTER 2010 VVG LP1 styr FIGHTER 2010, oljepanna, cirkulationspumpar, shuntar mm. FIGHTER 2010 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV1). Beroende på uteluftstemperaturen och värmebehov arbetar FIGHTER 2010 i steg 1 eller steg 2. Om FIGHTER 2010 ej klarar av värmebehovet startas oljepannan och tillskottsvärmen shuntas in. Principschemat är utrustat med tillbehör.

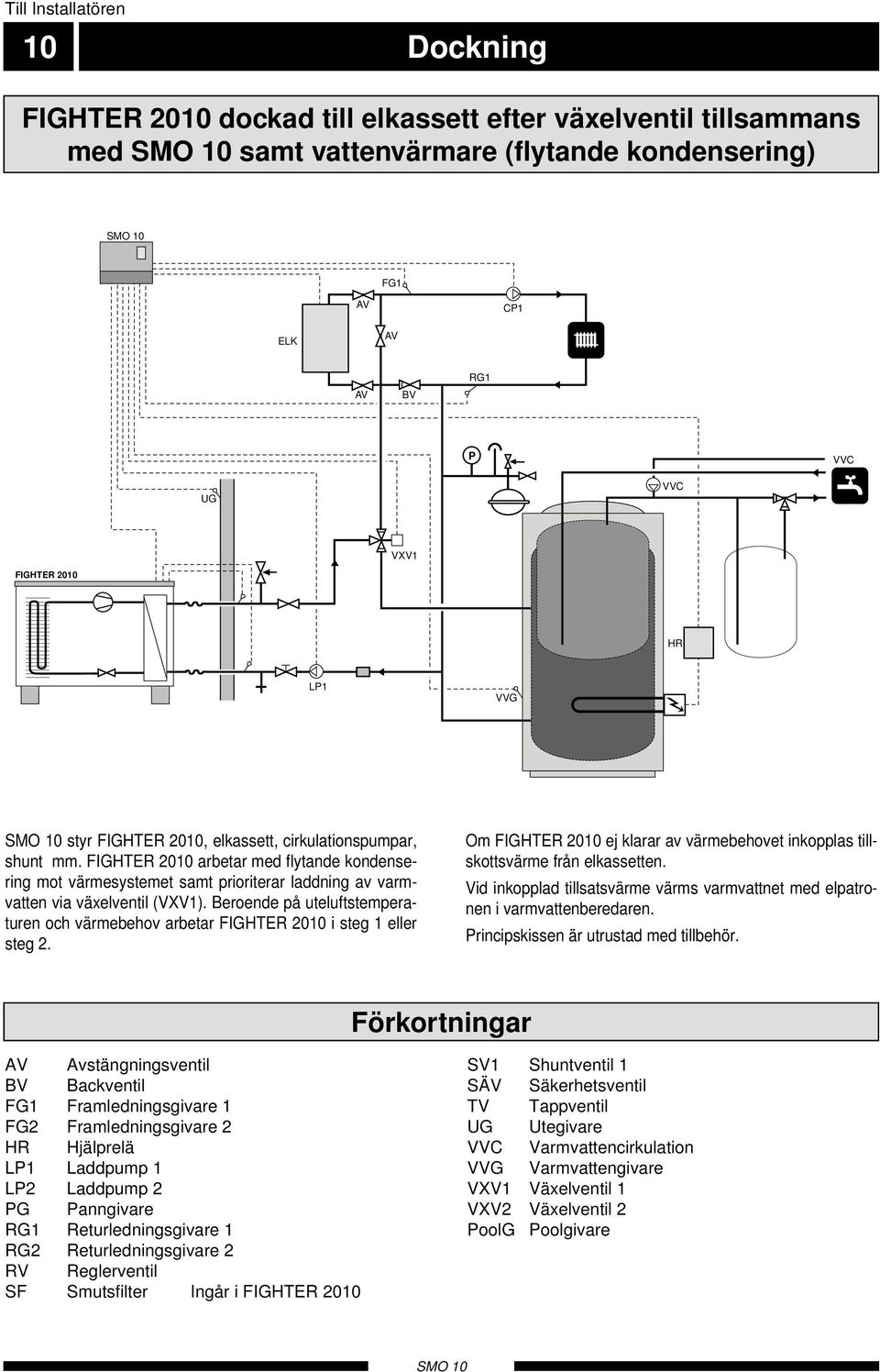

12 10 Dockning FIGHTER 2010 dockad till elkassett efter växelventil tillsammans med samt vattenvärmare (flytande kondensering) FG1 AV CP1 ELK AV AV BV RG1 P VVC G VVC VXV1 FIGHTER 2010 HR LP1 VVG styr FIGHTER 2010, elkassett, cirkulationspumpar, shunt mm. FIGHTER 2010 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV1). Beroende på uteluftstemperaturen och värmebehov arbetar FIGHTER 2010 i steg 1 eller steg 2. Om FIGHTER 2010 ej klarar av värmebehovet inkopplas tillskottsvärme från elkassetten. Vid inkopplad tillsatsvärme värms varmvattnet med elpatronen i varmvattenberedaren. Principskissen är utrustad med tillbehör. Förkortningar AV Avstängningsventil BV Backventil FG1 Framledningsgivare 1 FG2 Framledningsgivare 2 HR Hjälprelä LP1 Laddpump 1 LP2 Laddpump 2 PG Panngivare RG1 Returledningsgivare 1 RG2 Returledningsgivare 2 RV Reglerventil F mutsfilter Ingår i FIGHTER 2010 V1 huntventil 1 ÄV äkerhetsventil TV Tappventil G tegivare VVC Varmvattencirkulation VVG Varmvattengivare VXV1 Växelventil 1 VXV2 Växelventil 2 PoolG Poolgivare

13 Dockning 11 Flera FIGHTER 2010 tillsammans med samt vattenvärmare (flytande kondensering) P V1 FG1 CP1 HR PG RG1 P VVC G VVC FIGHTER 2010 VP2 VXV1 HR LP2 VVG FIGHTER 2010 VP1 LP1 styr upp till nio FIGHTER 2010 (varav max en till varmvatten), elkassett, cirkulationspump, shunt mm. FIGH- TER 2010 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil VXV1. Beroende på uteluftstemperaturen och värmebehov arbetar FIGHTER 2010 i steg 1 eller steg 2. FIGHTER 2010 VP1 gör varmvatten. Om FIGHTER 2010 ej klarar av värmebehovet shuntas tillskottvärmen in från oljepannan. Vid inkopplad tillsatsvärme värms varmvattnet med elpatronen i varmvattenberedaren. FIGHTER 2010 VP1 kopplas in på position (44) med bipackad modularkabel (15m) från. VP2 kopplas in mot VP1 med skärmad 3-ledare på skruvplint (44). Principskissen är utrustad med tillbehör.

14 12 Dockning FIGHTER 2010 samt FIGHTER 310 (även FIGHTER 360 och FIGHTER 410) styrda av Funktion FIGHTER 2010 värmer endast värmesystemet och FIGHTER 310 värmer endast vattnet. Vid stort varmvattenbehov hjälper FIGHTER 310 s elpatron till att hålla temperaturen. FG1 När FIGHTER 2010 inte klarar värmebehovet börjar shuntventilen V1 att öppna mot FIGHTER 310. Därmed fungerar FIGHTER 310 som tillsatsvärme. G RG2 FIGHTER 2010 V1 LP 1 FIGHTER 2010 dockad till elkassett före växelventil tillsammans med samt dubbelmantlad vattenvärmare (flytande kondensering) Funktion styr FIGHTER 2010, elkassett, cirkulationspumpar, shuntar mm. FIGHTER 2010 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (vxv1). Beroende på uteluftstemperaturen och värmebehov arbetar FIGHTER 2010 i steg 1 eller steg 2. Om FIGHTER 2010 ej klarar av värme eller varmvatten behovet stegas tillskottvärmen in från elkasseten (ELK) Principskissen är utrustad med tillbehör. OB! Det går inte att kombinera denna lösning med flera FIGHTER G FG1 RG1 VXV1 ELK P VVCP VVC FIGHTER 2010 VVG LP1

15 Elanslutning 13 Inkoppling skall installeras via allpolig arbetsbrytare med minst 3 mm brytavstånd. Före isolationstest av fastigheten skall styrmodulen bortkopplas. Kopplingplint (14) Effektvaktskort (2) LEK Kopplingplint (11) Kopplingsplint (4), kommunikation FIGHTER 2010 OB! Ingrepp bakom fastskruvade luckor får endast göras av behörig installatör. OB! Elinstallation samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser.

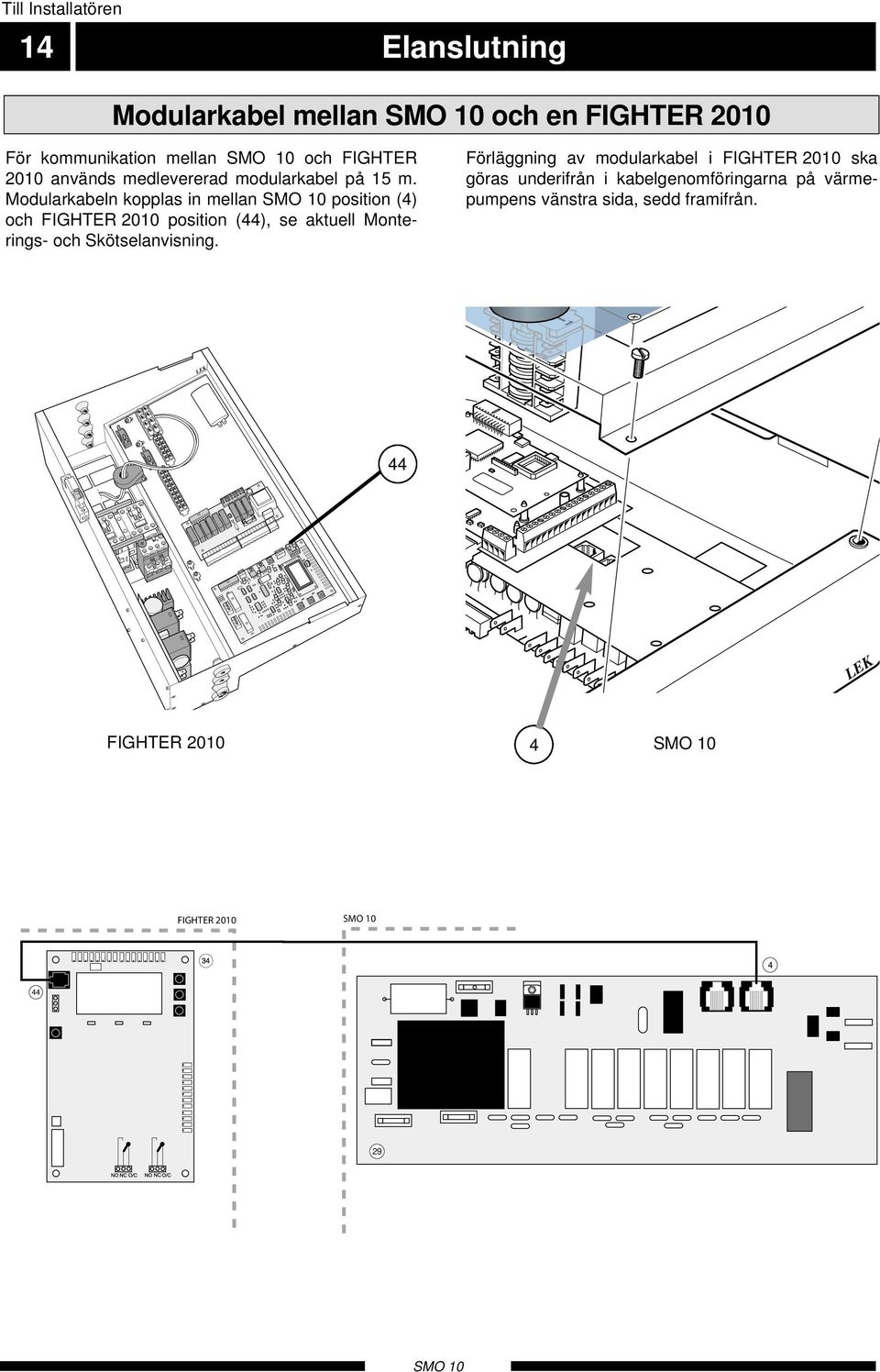

16 14 Elanslutning Modularkabel mellan och en FIGHTER 2010 För kommunikation mellan och FIGHTER 2010 används medlevererad modularkabel på 15 m. Modularkabeln kopplas in mellan position (4) och FIGHTER 2010 position (44), se aktuell Monterings- och kötselanvisning. Förläggning av modularkabel i FIGHTER 2010 ska göras underifrån i kabelgenomföringarna på värmepumpens vänstra sida, sedd framifrån. LEK 44 LEK FIGHTER FIGHTER

17 Elanslutning 15 Modularkabel/3-ledare mellan och flera FIGHTER 2010 VP1: Modularkabeln kopplas in mellan position (4) och FIGHTER 2010 VP1 position (44). VP2: kärmad 3-ledare kopplas in mellan FIGHTER 2010 VP1 position (44) och FIGHTER 2010 VP2 position (44). VP3: Modularkabeln kopplas in mellan FIGHTER 2010 VP2 position (44) och FIGHTER 2010 VP3 position (44). Förläggning av kabel i FIGHTER 2010 ska göras underifrån i kabelgenomföringarna på värmepumpens vänstra sida, sedd framifrån. LEK 44 LEK FIGHTER FIGHTER 2010 VP3 FIGHTER 2010 VP2 FIGHTER 2010 VP

18 16 Elanslutning Inkoppling för givare och externa enheter F1 7 Externt L N 230 V/12 V F3 Re4 Re5 Opto Opto Re1 Re3 Re2 Re7 Re6 Re11 Re12 Re13 Re14 Re8 Re9 Re10 * * * * L1 N L1 N N Pool L1 N VV Ö N L1 N L1 N L1 N L1 N N Ö N L1 N L1 N F 2010 Pool VXV 2 VXV 1 hunt1 Laddpump styrning Pool 230V CP1/CP2 T2 T1 T3 N VV VVC hunt2 Opto Opto Tillsats Elpatron Varmvatten 11

19 Elanslutning 17 Inkoppling för givare och externa enheter 11 Externt Pool G G Fas1 Fas2 Fas3 * törningsskydden som levereras med i bipackningssatsen skall monteras antingen på plint 11 eller på kontaktorn.

20 18 Elanslutning Tillsats Tillsatsen skall vara utrustad med sin egna säkerhetsutrustning enligt gällande föreskrifter. äkerhetsutrustning kan innefatta temperaturbegränsare, arbetsbrytare och eventuell förbikoppling. ger manöverspänning, 230 V för effektreglering. Max eltillsats (binär) Antal steg Rattläge Tillsats 1 T1 2 A T2 3 B T1+T2 4 C T3 5 D T1 + T3 6 E T2 + T3 7 F T1 + T2 + T3 Max eltillsats (linjär) Antal steg Rattläge Tillsats 1 T1 2 A T1+T2 3 B T1+T2+T3 Max panntemperatur/ varmvattenberedare Panntemperatur Rattläge 55 A 60 B 65 C 70 D 75 E 80 F Inställning av olika maximala pann-/varmvattenberedartemperaturer görs på ratt (102) på effektvaktskortet (2). Anslutning av utegivare tegivaren (G) placeras på skuggad plats åt nordeller nordväst för att inte störas av exempelvis morgonsol. Givaren ansluts med två-ledare till position 55 och 56 på plint (11), se avsnitt Elanslutning - Inkoppling av givare och externa enheter. Eventuellt kabelrör bör tätas för att ej orsaka kondens i utegivarkapseln. Minsta arean på kabeln skall vara 0,4 mm 2 upp till 50 m, t ex EKXX eller LiYY. Inställning av olika maximala elpatroneffekter görs på ratt (101) på effektvaktskortet (2)

21 Elanslutning 19 Rundstyrning och effektvakt Effektvakt är internt utrustad med effektvakt. Då effektvakten känner en överström på någon fas, kommer elpatronen att stega ner effekten tills den åter kan kopplas in. För att effektvakten skall kunna arbeta på ett riktigt sätt måste styrsystemet ställas in för anläggningens huvudsäkring. Detta görs med ratten (100), märkt säkring på effektvaktskortet (2). Medlevererade strömkännare ansluts till positionerna märkta 57 t o m 60 på plint (11). Position 60 är den gemensamma ledaren för de tre strömkännarna, se avsnitt Elanslutning - Inkoppling av givare och externa enheter. Kabeltyp: oskärmad LiYY, skärmad LiYCY. Kabelarea, minst 4 x 0.25 vid kabellängd upp till 50 m Fas1 Fas2 Fas3 Rundstyrning/Tariff I de fall rundstyrning eller tariffstyrning används kan denna kopplas in på plint (14) på effektvaktskortet (2). Om delar av eleffekten (hur stor del beror på vald maxeffekt) skall kopplas bort, ansluts en potentialfri kontaktfunktion mellan 5 och 7 på plint (14). Om hela eleffekten skall kopplas bort, ansluts en potentialfri kontaktfunktion mellan 6 och 7 på plint (14). luten kontakt medför bortkopplad eleffekt

22 20 Elanslutning Kontakt för ändring av rumstemperatur En extern kontaktfunktion kan kopplas till för ändring av framledningstemperaturen och därmed ändring av rumstemperaturen, exempelvis en rumstermostat eller ett kopplingsur. Kontakten skall vara potentialfri och kopplas in mellan terminal 3 och 4 på plint (14) på effektvaktskortet (2). Då kontakten sluts höjs eller sänks framlednings temperaturen. Inställning av värdet på förändringen görs i meny 2.5 Kompensering yttre. Värdet är inställbart mellan 25 och +25. Ett steg motsvarar en grad på den beräknade framledningstemperaturen. Kontakt för aktivering av Extra varmvatten En extern kontaktfunktion kan kopplas till för aktivering av Tillfällig extra varmvatten -funktion. Kontakten skall vara potentialfri och återfjädrande och kopplas in via kantkontakt mellan position 1 och 2 nertill på vänster anslutningsrad på effektvaktskortet (2). Då kontakten sluts under minst en sekund aktiveras Tillfällig extra varmvatten -funktion. Efter 24 timmar sker automatiskt en återgång till tidigare inställd funktion. Externa kontakter Larm/Larmutgångar Larm / Larmutgångar Larm visas på tredje raden i displayen i meny 1.0, där larmtexten alterneras med menytexten. Vid larm blinkar även bakgrundsbelysningen oavsett meny. Larm kan fås vid följande tillfällen: Lågtryckspressostat (LP) i FIGHTER 2010 har löst ut. Indikeras som LP-LARM (05). övergår i tillsatsdrift*. Högtryckspressostat (HP) i FIGHTER 2010 har löst ut. Indikeras som HP-LARM (06). övergår i tillsatsdrift*. Motorskyddet (M) i FIGHTER 2010 har löst ut. Indikeras som M-LARM (07). övergår i tillsatsdrift*. Givare i FIGHTER 2010 har slutat fungera. Indikeras som GIVARLARM (08). övergår till tillsatsdrift*. Kommunikationsfel mellan och FIGHTER 2010 indikeras som KOMM.-LARM. övergår till tillsatsdrift*. Temperaturbegränsare (TB) har löst ut. Indikeras som TB-LARM. Kompressor och elpatron blockeras, eventuell inställd autodrift kopplas ur och driftläget ändras till vår/höst, (cirkulationspumpen är i drift). Gäller endast om TB är kopplad till plint 11 position 33 och 34. Varmvattengivarfel (VV) indikeras som GIVAR- LARM VV. tvångskörs för endast värmeladdning och autodrift kopplas in. Elpatrongivarfel (EP) indikeras som GIVARLARM EP. Elpatrondrift blockeras, eventuell inställd autodrift kopplas ur samt driftläget ändras till vår/höst. Framledningsgivarfel (FG1) indikeras som GIVAR- LARM VB. tvångskörs för enbart varmvattenladdning, eventuell inställd autodrift kopplas ur och driftläget ändras till sommar. ummalarm kan fås enligt bild: *Innebär att kompressorn blockeras och framledningstemperaturen tvingas till inställd mintemperatur (meny 2.4). Gäller vid en FIGHTER Vid larm sluter reläkontakten

23 Igångkörning 21 ppstart med FIGHTER 2010 FIGHTER 2010 F-2010 ver 2.30 ppstart utan FIGHTER 2010 täll strömställare (8) i läge 1. Välj ervice i meny Välj Tillsatsdrift i meny Välj 0 i meny tyrningen i FIGHTER 2010 skall vara version 2.30 eller senare för dockning mot. Versionen syns i displayen på FIGHTER 2010 vid uppstart. I FIGHTER 2010 ska följande vara inställt för att kommunikationen till ska fungera Kanal 13 ska väljas till 2 Bekräfta med Enter-kappen I kanal 20 väljs aktuellt adressnummer. Bekräfta med Enter-kappen. Adressnummer ska väljas så att varje FIGHTER 2010 i systemet får en unik adress (1 9) för kommunikation med. För exempelvis 3 stycken FIGHTER 2010 i samma system ges adresserna 1, 2 respektive 3. Den FIGHTER 2010 som gör varmvatten adresseras till 1. Återstarta därefter FIGHTER 2010 med arbetsbrytaren eller automatsäkringen skall spänningssättas inom 5 minuter efter det att FIGHTER 2010 har återstartas, för att undvika kommunikationslarm. När FIGHTER 2010 är kopplad till skall FIGHTER 2010 s värden ändras i. Är fler än en FIGHTER 2010 inkopplade får samtliga samma värden. Välj antal FIGHTER 2010 i meny Välj typ av dockning i meny Oljepanna Dockning OB! Typ av dockning och Antal FIGHTER 2010 skall fyllas i Inställningstabellen.

24 Till Villaägaren 22 Inställning av värmeautomatik Inställning med diagram är försedd med en utetemperaturstyrd värmeautomatik. Det innebär att framledningstemperaturen regleras i förhållande till den aktuella utetemperaturen. I diagrammet utgår man från ortens dimensionerande utetemperatur och värmesystemets dimensionerade framledningstemperatur. Där dessa två värden möts kan värmeautomatikens kurvlutning utläsas. Detta ställs in under meny 2.1 Kurvlutning. Med hjälp av ratten på frontpanelen Förskjutning värmekurva (38) ställes lämpligt värde in. Lämpligt värde för golvvärme är -1 och för ett radiatorsystem -2. OB! Kurvlutning i meny 2.1 och Maxtemperatur framledning i meny 2.4 justeras efter aktuellt värmesystem. FRAMLEDNINGTEMPERATR + 5 FRAMLEDNINGTEMPERATR + 5 Förskjutning värmekurva -2 C C KRVLTNING VÄRMEKRVA C FÖRKJTNING PARALLELLFÖRFLYTTNING TETEMPERATR VÄRMEKRVA Förskjutning värmekurva 0 KRVLTNING VÄRMEKRVA C FÖRKJTNING PARALLELLFÖRFLYTTNING TETEMPERATR VÄRMEKRVA Förskjutning värmekurva +2 VÄRMEKRVA KRVLTNING FRAMLEDNINGTEMPERATR + 5 C C FÖRKJTNING PARALLELLFÖRFLYTTNING TETEMPERATR VÄRMEKRVA

25 Till Villaägaren tyrning 23 Menyträdet visar samtliga menyer. Tre olika menytyper är valbara. N Allmänt Normal, det normalanvändaren behöver. tökad, visa alla menyer utom servicemenyer. ervice, visar alla menyer, återgår till normal 30 minuter efter sista knapptryckningen. Ändring av menytyp görs i meny I displayen fås information om värmepumpens och elpannans drifttillstånd. Normalt visas meny 1.0 i sifferfönstret. Genom att använda plus- och minusknappen samt Enter-knappen kan man bläddra i menysystemet samt i vissa menyer ändra på inställt värde. Plusknappen används för att stega sig framåt till nästa meny i aktuell menynivå samt för att öka värdet på aktuell parameter i sådan meny där det är möjligt Ändring av parameter Ändring av parameter (värde): Tag fram önskad meny. Tryck på enter-knappen, siffervärdet börjar blinka Öka eller minska med plus/minus knapparna. Bekräfta med att trycka på enter-knappen. En automatisk återgång till meny 1.0 sker efter 30 minuter efter sista knapptryckning. Exempel Ändring av kurvlutning, meny 2.1. tgångsläge är meny 1.0. Tryck på plusknappen för att komma till meny 2.0. Tryck på enter-knappen för att komma till meny 2.1. Tryck på enter-knappen för att kunna ändra värdet. Ändra värdet genom att trycka på plus- eller minus knappen. Bekräfta valt värde med att trycka på enter-knappen. Tryck på minusknappen för att komma till meny 2.9. Tryck på enter-knappen för att komma till meny 2.0. Tryck på minusknappen för att komma till meny 1.0. ymboler Minusknappen används för att stega sig bakåt till föregående meny i aktuell menynivå samt före att minska värdet på aktuell parameter i sådan meny där det är möjligt. Enter-knappen används för att välja undermeny till aktuell meny, för att möjliggöra parameterändring samt bekräfta eventuell parameterändring. Om menysiffran avslutas med en nolla så betyder det att en undermeny finns. Värde för aktuell parameter Knapplås I huvudmenyerna kan knapplås aktiveras genom att Plus- och Minusknappen trycks ned samtidigt. Nyckelsymbol kommer nu att visas i displayen. Avaktivering sker på samma sätt. nabbförflyttning När man är i undermenyerna och snabbt vill komma tillbaka till huvudmenyn kan man trycka följande: Driftlägesknappen Enter I II III A B A B 50.0 C Varmvattentemp OB! Tillse att driftläget inte ändras vid snabbförflyttningen Menynummer Menynamn Klocka Knapplås

26 24 tyrning Varmvattentemperatur 1.0 Framledningstemperatur 2.0 tetemperatur 4.0 Värmepump 5.0 Periodtid 1.1 Kurvlutning 2.1 tetemperatur medel 4.1 Värmepump 5.1 Maxtid varmvattenproduktion 1.2 Förskjutning värmekurva 2.2 Åter 4.2 VP driftstatus 5.2 tarttemperatur varmvatten 1.3 VP kompr.tillstånd 5.3 N topptemperatur varmvatten 1.4 Tid till start 5.4 topptemperatur 1.5 Min.temperatur 2.3 Antal starter 5.5 Intervall period. extra varmvatten 1.6 Max.temperatur framledning 2.4 Antal starter steg B 5.6 Nästa extra varmvatten höjn. 1.7 Kompensering yttre 2.5 Drifttid steg A 5.7 Drifttid varmvatten 1.8 Egen kurva Framledningstemp. vid Drifttid steg B 5.8 Åter 1.9 Returtemperatur 2.7 Framledningstemp. vid telufttemperatur 5.9 Gradminuter 2.8 Knäcktemperatur Förångartemperatur 5.10 Åter 2.9 Framledning vid knäck uggastemperatur 5.11 Åter Vätskeledningstemperatur 5.12 Hetgastemperatur 5.13 Returtemperatur 5.14 N Normal, det normalanvändaren behöver. Differens fram-retur 5.15 tökad, visa alla menyer utom servicemenyer. Aktivera avfrostning 5.16 ervice, visar alla menyer, återgår till normal 30 minuter efter sista knapptryckningen. Åter 5.17

27 tyrning 25 Klocka 7.0 Övriga inställningar 8.0 Datum 7.1 Displayinställningar Menytyp Tid 7.2 pråk Dygnsändring Dygnsändringstid ommarlägetemperatur Kontrast Dygnsändringstemp Vinterlägetemperatur belysning Åter Åter Åter Extra varmvatten Extra VV måndag Effektvakt äkringsstorlek Åter 7.5 Extra VV tisdag Poolinställningar Poolstyrning Max. elsteg Extra VV onsdag Åter Pooltemperatur Extra VV torsdag tarttemperatur pool tröm fas Extra VV fredag topptemperatur pool tröm fas Extra VV lördag Åter EBV-trafo Extra VV söndag Åter Åter 7.4.8

28 26 tyrning ervicemenyer 9.0 Värmepumpinställningar Inställningar tillsatsvärme Driftinställningar nabbstart 9.4 Larmlogg Åter 9.6 tartvärde värmepump tartvärde tillsats Max. panntemperatur Larmlogg Antal FIGHTER Tidfaktor tillsats Tillsatsdrift Larmlogg tart avfrostning Dockning huntgrupp Larmlogg topp avfrostning Balanstemperatur Regulator förstärkning Rumsenhet Larmlogg Min. avfrostningstid topptemperatur Regulator integratortid Golvtorksinställning Golvtork Åter Max. avfrostningstid Tid mellan starter huntförstärkning Nollställ larm Tidsperiod Tid mellan avfrostning Tillsatsrelä huntförstärkning Fabriksinställning Temperatur period Effektstegsändring Max. returtemperatur Temperatur oljepanna Testläge Tidsperiod tart droppskål Differens returtemperatur tarttemperatur oljepanna Drifttillstånd Temperatur period topptemp kompr. XVV teg för 2h fördröjning VB diff VP Åter Maxtid kompr. XVV tegring Differens VP-T Åter Åter Tid VVC änkning vid larm Bortval av VV/Värme MO stegstyrning Åter

29 tyrning 27 Huvudmenyer N 54.1 C Varmvattentemp 1.0 N Klocka 7.0 Meny 1.0 Varmvattentemperatur Här visas den aktuella vattentemperaturen (VVG) i yttermanteln. Observera att varmvattentemperaturen i toppen av kärlet ofta är högre. Vid bortval av varmvatten (VV) visas inte denna meny. Meny 7.0 Klocka I undermenyerna till denna görs inställningar gällande datum och tid. Även olika temperatursänkningar respektive höjningar vid valda tidpunkter ställs in under denna meny. N 31.7(28.0) C Framledningstemp. 2.0 Meny 2.0 Framledningstemperatur Här visas den aktuella verkliga framledningstemperaturen (FG1) till värmesystemet samt den aktuella beräknade framledningstemperaturen inom parentes. Vid bortval av värme visas inte denna meny. N Ö vriga instä llningar 8.0 Meny 8.0 Övriga inställningar I undermenyerna till denna görs inställningar gällande menytyp, språk, driftlägesinställningar och effektvaktavläsningar. N 10.3 C tetemperatur 4.0 Meny 4.0 tomhustemperatur Här visas aktuell utomhustemperatur. Mäts via utegivare (G). N V ä rmepump 5.0 ervicemenyer 9.0 Meny 9.0 ervicemenyer Denna meny och dess undermenyer visas i sifferfönstret endast om tillgänglighet har valts i meny I undermenyerna till denna kan diverse avläsningar göras samt olika inställningar göras. OB! Dessa inställningar skall endast utföras av person med kompetens för uppgiften. Meny 5.0 Värmepump I undermenyerna till denna görs avläsningar gällande FIGHTER N Normal, det normalanvändaren behöver. tökad, visa alla menyer utom servicemenyer. ervice, visar alla menyer, återgår till normal 30 minuter efter sista knapptryckningen.

30 28 tyrning Varmvattentemperatur N Periodtid min 14dgr Intervall per. XVV 1.6 Meny 1.1 Periodtid Här väljs periodtidens längd. Värdet är inställbart mellan 5 och 60. N Meny 1.2 Maxtid varmvattenproduktion Här väljs hur lång tid av periodtiden (meny 1.1) som varmvattnet ska värmas i varje period. Värdet är inställbart mellan 5 och 60. N Meny 1.3 tarttemperatur varmvatten Här väljs vid vilken temperatur värmepumpen startar mot varmvattenberedaren. Värdet är inställbart mellan 25 och 50. N 5min Maxtid VV-produktion C tarttemperatur VV C topptemperatur VV 1.4 Meny 1.4 topptemperatur varmvatten Här väljs vid vilken temperatur värmepumpen/elpatronen ska sluta värma vatten. Värdet är inställbart mellan 30 och 80. Meny 1.6 Intervall periodisk extra varmvatten Här visas hur ofta varmvattentemperaturen höjs från normalnivå till Extra varmvatten -nivå. Värdet är inställbart mellan 0 och 90. Extra varmvatten är avstängt vid värdet 0. Extra varmvatten startas när värdet bekräftas. Meny 1.7 Nästa XVV höjning Här visas kommande höjning till Extra varmvatten - nivå :31 N ä sta XVV hö jning 1.7 Drifttid varmvatten 1.8 Meny 1.8 Drifttid varmvatten Här visas hur länge varmvattenladdning pågått (ackumulerad). Å ter 1.9 Meny 1.9 Åter Genom att trycka på Enter-knappen sker en återgång till Meny C topptemp. extra VV 1.5 Meny 1.5 topptemperatur extra varmvatten Här väljs önskad stopptemperatur för extra varmvatten. Värdet är inställbart mellan 40 och 80.

31 tyrning 29 Framledningstemperatur N 9 Kurvlutning C Kompensering yttre 2.5 Meny 2.1 Kurvlutning Här visas vald kurvlutning (värmekurva). Vid värde 0 aktiveras funktionen Egen kurva, se meny Värdet är inställbart mellan kurva 0 och 20. N Meny 2.2 Förskjutning värmekurva Här visas vald förskjutning värmekurva. Värdet är inställbart mellan -10 och +10. OB! Värdet ändras med ratten Förskjutning värmekurva. -2 F ö rskj. vä rmekurva C Mintemp. framledn. 2.3 Meny 2.3 Mintemperatur framledning Här visas inställd minnivå för framledningstemperaturen till värmesystemet. Värdet är inställbart mellan 10 och 65. Beräknad framledningstemperatur understiger inte inställt värde oavsett utetemperatur, kurvlutning eller förskjutning värmekurva. Meny 2.5 Kompensering yttre Genom att ansluta en yttre kontakt, se Elanslutning - Externa kontakter, exempelvis en rumstermostat eller ett kopplingsur kan man tillfälligtvis eller periodvis höja eller sänka framledningstemperaturen och därmed rumstemperaturen. Då den yttre kontakten är sluten ändras beräknad framledningstemperatur med det antal grader som visas här. Värdet är inställbart mellan -25 och +25. Meny Egen kurva Här väljs en egendefinierad kurva. Denna är en styckvis linjär kurva med en knäckpunkt. Man väljer en knäckpunkt och de temperaturer som hör till. OB! För aktivering måste Kurvlutning i meny 2.1 väljas till 0. Egen kurva C Framl. temp. vid Meny Framledningstemperatur vid +20 Här väljs framledningstemperatur vid en utetemperatur på +20. Värdet är inställbart mellan 0 och C Maxtemp. framledn. 2.4 Meny 2.4 Maxtemperatur framledning Här visas inställd maxnivå för framledningstemperaturen till värmesystemet. Värdet är inställbart mellan 10 och 80 C. Beräknad framledningstemperatur överstiger inte inställt värde oavsett utetemperatur, kurvlutning eller förskjutning värmekurva. 35 C Framl. temp. vid Meny Framledningstemperatur vid -20 Här väljs framledningstemperatur vid en utetemperatur på -20. Värdet är inställbart mellan 0 och C Knä cktemperatur Meny Knäcktemperatur Här väljs vid vilken utetemperatur knäckpunkten ska inträffa. Värdet är inställbart mellan -15 och 15.

32 30 tyrning Framledningstemperatur tetemperatur 20 C Framl. vid knä ck N tetemperatur medel 4.1 Meny Framledningstemperatur vid knäck Här väljs önskad framledningstemperatur för knäckpunkten. Värdet är inställbart mellan kurva 0 och 80. Meny 4.1 tetemperatur medel Medeltemperaturen utomhus de senaste 24 timmarna. Meny Åter Genom att trycka på Enter-knappen sker en återgång till Meny 2.6. Å ter C Returtemperatur 2.7 Å ter 4.2 Meny 4.2 Åter Genom att trycka på Enter-knappen sker en återgång till Meny 4.0. Meny 2.7 Returledningstemperatur Här visas den aktuella verkliga returledningstemperaturen från värmesystemet. 0 Gradminuter 2.8 Meny 2.8 Gradminuter Aktuellt värde på antal gradminuter. För att exempelvipåskynda start av värmeproduktion kan detta värde ändras. Värdet är ändringsbart mellan -700 och 100. Å ter 2.9 Meny 2.9 Åter Genom att trycka på Enter-knappen sker en återgång till Meny 2.0.

33 tyrning 31 Värmepump N 1 V ä rmepump Antal starter steg B Meny 5.1 Värmepump Här väljs vilken FIGHTER 2010 man vill avläsa. Vald FIGHTER 2010 visas i följande menyer till höger. Meny 5.6 Antal starter steg B Här visas ackumulerat antal starter med kompressorns steg 2 i FIGHTER N VP driftstatus Meny 5.2 Värmepump driftstatus Här visas det driftstatus som FIGHTER 2010 befinner sig i, alternativt vilket larm som aktiverats (motsvarar kanal 00 i FIGHTER 2010). Vid larm kan FIGHTER 2010 återstartas med enter-knappen. 112h Drifttid steg A Meny 5.7 Drifttid steg A Här visas ackumulerad tid då kompressorns steg 1 har använts på FIGHTER N VP kompr.tillstå nd h Drifttid steg B Meny 5.3 Värmepump kompressortillstånd Visar kompressortillstånd för FIGHTER 2010 (motsvarar kanal 27 i FIGHTER 2010). Väntar innebär att kompressorn startar så fort tidsvillkor i FIGHTER 2010 tillåter. toppad innebär att kompressorn står still. Kompr. steg A innebär att kompressorn går på steg A, lågt effektläge. Kompr. steg B innebär att kompressorn går på steg B, högt effektläge. N Tid till start Meny 5.4 Tid till start I denna meny visas tid till kompressorstart i FIGHTER Antal starter stega Meny 5.8 Drifttid steg B Här visas ackumulerad tid då kompressorns steg 2 har använts på FIGHTER Meny 5.9 telufttemperatur I denna meny visas uteluftstemperaturen som FIGHTER 2010 mäter. 5.0 C telufttemperatur C F ö r å ngartemperatur Meny 5.10 Förångartemperatur I denna meny visas förångartemperaturen i FIGHTER Meny 5.5 Antal starter steg A Här visas ackumulerat antal starter med kompressorns steg 1 i FIGHTER 2010.

34 32 tyrning Värmepump 8.1 C uggastemperatur Meny 5.11 uggastemperatur I denna meny visas suggastemperaturen i FIGHTER Nej Aktivera avfrostning Meny 5.16 Aktivera avfrostning Manuell aktivering av avfrostningsrutinen i FIGHTER C V ä tskeledningtemp Meny 5.12 Vätskeledningstemperatur I denna meny visas vätskeledningstemperaturen i FIGHTER Å ter 5.17 Meny 5.17 Åter Genom att trycka på Enter-knappen sker en återgång till meny 5.0. Hetgastemp Meny 5.13 Hetgastemperatur Ingen funktion 33.6 C Returtemp Meny 5.14 Returtemperatur I denna meny visas returtemperaturen som FIGHTER 2010 mäter. 9.7 C Differens fram-retur Meny 5.15 Differens framledning-returledning Differensen ( T) mellan framledning och returledning till/från FIGHTER 2010.

35 tyrning 33 Klocka N Datum 7.1 Extra varmvatten Meny 7.1 Datum Här väljs aktuellt datum. Meny Extra varmvatten I undermenyerna till denna görs inställningar om man vill ha extra varmvatten en viss dag. N Tid :39 03:30 06:15 ExtraVV må ndag Meny 7.2 Tid Här väljs aktuell tid. Dygnsä ndring Meny Dygnsändring I undermenyerna till denna görs inställnings för t ex nattsänkning. 22:00-04:30 Dygnsä ndringstid Meny Dygnsändringtid Här väljs tid för dygnsändring t ex nattsänkning. Meny ExtraVV måndag söndag Här väljs period för respektive dag då extra varmvatten ska aktiveras. Timmar och minuter för både start och stopp visas. Lika värde eller stopptid före starttid gör att extra varmvatten ej är aktiverad. Å ter Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny Å ter C Dygnsä ndringtemp Meny 7.5 Åter Genom att trycka på Enter-knappen sker en återgång till meny 7.0. Meny Dygnsändringtemperatur Här väljs förändring av framledningstemperatur vid dygnsändring t ex nattsänkning. Värdet är inställbart mellan -25 och 25. Å ter Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny 7.3.

36 34 tyrning Övriga inställningar N Displayinstä llningar Bakgrundsbelysning Meny Displayinställningar I undermenyerna till denna görs inställningar rörandspråk och menytyp. Meny Menytyp Här väljs vilken menytyp man önskar: Normal, utökad eller service. N Normal, det normalanvändaren behöver. N Normal Menytyp tökad, visa alla menyer utom servicemenyer. Meny Bakgrundsbelysning Här ställs displayens ljusintensitet i viloläge in. Värdet är inställbart mellan 0 och 2. Viloläge inträffar 30 min efter sista knapptryckning. 0=avstängd, 1=låg, 2=medel. Å ter Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny ervice, visar alla menyer, återgår till normal 30 minuter efter sista knapptryckningen. Autolä gesinstä lln N venska prå k Meny Autolägesinställingar I undermenyerna till denna görs inställningar gällande autoläge. Meny pråk Ej valbar Kontrast Meny Kontrast Här ställs displayens kontrast in. Värdet är inställbart mellan 0 och C ommarlä getemp Meny ommarlägetemperatur Här väljs medelutetemperaturen då cirkulationspumpar och elpatron blockeras. Värdet är inställbart mellan 0 och C Vinterlä getemp Meny Vinterlägetemperatur Här väljs medelutetemperaturen då cirkulationspumpar och elpatron aktiveras. Värdet är inställbart mellan 0 och 30.

37 tyrning 35 Övriga inställningar Å ter A trö m fas Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny Effektvakt Meny Effektvakt I undermenyerna till denna görs inställningar och avläsningar gällande effektvakt. 16 A ä kringsstorlek Meny äkringsstorlek Här visas inställningen som är vald på effektvaktkort (2) ratt (100). Meny tröm fas 3 Visar uppmätt ström från fas Omsä ttning EBV-trafo Meny Omsättning EBV-trafo Beroende på vilka strömtransformatorer som används till effektvaktskortet måste omsättningsvärdet definieras. Detta görs i denna meny. Värdet är inställbart mellan 100 och 900 i steg om 10. För medlevererade strömtransformatorer gäller inställningen 300. Å ter Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny Max. elsteg Meny Max elsteg Här visas inställningen som är vald på effektvaktkort (2) ratt (101). 3.5 A trö m fas Meny tröm fas 1 Visar uppmätt ström från fas A trö m fas Meny tröm fas 2 Visar uppmätt ström från fas 2

38 36 tyrning Övriga inställningar Poolinstä llningar C topptemperatur pool Meny Poolinställningar I undermenyerna till denna görs poolinställningar. Meny Pool stopptemperatur Här anges den temperatur då uppvärmningen av poolen ska stoppas. Värdet är inställbart mellan 5 och 40 C. Frå n Poolstyrning Meny Poolstyrning till/från Inställning om poolstyrningen skall vara till eller från. Grundinställning är Från Å ter Meny Genom att trycka på Enter-knappen sker en återgång till meny Pooltemperatur Meny Pooltemperatur Här visas aktuell pooltemperatur Å ter 8.5 Meny 8.5 Åter Genom att trycka på Enter-knappen sker en återgång till meny C tarttemperatur pool Meny Pool starttemperatur Här anges vid vilken temperatur uppvärmningen av poolen ska starta, anges i hela C. När temperaturen understiger detta värde startar uppvärmningen efter att varmvatten- och värmebehovet har uppfyllts. Värdet är inställbart mellan 5 och 40 C.

39 ervicemenyer 37 Värmepumpsinställningar V ä rmepumpinstä lln min Max avfrost. tid(09) Meny Värmepumpinställningar I undermenyerna till denna görs inställningar gällande FIGHTER Meny Maximal avfrostningstid* Här väljs längsta tid för avfrostning av FIGHTER Värdet är inställbart mellan 5 och tartvä rde vä rmepump Meny tartvärde värmepump Gradminutsinställning för start av FIGHTER Värdet är inställbart mellan -120 och 0. 1 Antal FIGHTER Meny Antal FIGHTER 2010 Antal inkopplade FIGHTER Värdet är inställbart mellan 0 och C tart avfrost. (06) Meny tarttemperatur avfrostning* Här ställs önskad starttemperatur på förångargivaren för avfrostning av FIGHTER Värdet är inställbart mellan -10 och min Tid m. avfrost. (10) Meny Tid mellan avfrostning* Minsta gångtid, värmeproduktion innan ny avfrostning är tillåten i FIGHTER Värdet är inställbart mellan 10 och C Effektstegsä ndr.(14) Meny Effektstegsändring* teluftstemperatur, för ändring av effektsteg i FIGHTER Värdet är inställbart mellan 0 och C tart droppskå l (16) Meny tart droppskål* teluftstemperatur, för start av droppskålsvärmare i FIGHTER Värdet är inställbart mellan -2 och C topp avfrost. (07) Meny topptemperatur avfrostning* Här ställs önskad stopptemperatur på förångargivaren för avfrostning av FIGHTER Värdet är inställbart mellan 10 och 40. * iffran inom parentes anger motsvarande kanalnummer i FIGHTER 2010.

40 38 ervicemenyer Värmepumpsinställningar 5 C Balanstemp. (17) C Diff returtemp (31) Meny Balanstemperatur* Ingen funktion Meny Differens returtemperatur* Kopplingsdifferens returtemperatur. Värdet är inställbart mellan 0 och C topptemp. (18) C topptemp kompr. XVV Meny topptemperatur* topptemperatur, inställd uteluftstemperatur då stilleståndsrelä i FIGHTER 2010 aktiveras, FIGHTER 2010 stannar. Värdet är inställbart mellan -12 och min Tid m. starter (19) Meny Tid mellan starter* Minsta tidsintervall i minuter mellan kompressorstarter i FIGHTER Värdet är inställbart mellan 20 och min Tillsatsrelä (28) Meny Tillsatsrelä* Ingen funktion Meny Temperatur för varmvattenladdning med kompressor Här ställs temperaturen vid vilken man vid extra varmvatten går från kompressordrift till elpatron för varmvatten. Värdet är inställbart mellan 45 och 65 C. 10 min Kompr. stopp tid Meny Maxtid för varmvattenladdning med kompressor vid extravarmvatten Om inte kompressorn lyckas att få upp temperaturen efter denna tid övergår till kombidrift och startar elpatronen i varmvattenberedaren. Värdet är inställbart mellan 0 och 20 minuter. Å ter C Max returtemp. (30) Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny Meny Max returtemp* Här väljs max returtemperatur i FIGHTER Värdet är inställbart mellan 25 och 60. * iffran inom parentes anger motsvarande kanalnummer i FIGHTER 2010.

41 ervicemenyer 39 Inställningar tillsatsvärme Inst. tillsatsvä rme Reg. fö rstä rkning Meny Inställning tillsatsvärme I undermenyerna till denna görs inställningar gällande tillsats och shunt i och eventuell extra shunt. Meny Regulatorförstärkning Grundinställningen är 0, skall inte ändras i MO. Min och max gränserna är 0 till 100 gradmin. per grad Meny tartvärde tillsats Gradminutersunderskott innan tillsatsvärme kopplas in. Värdet är inställbart mellan och tartvä rde tillsats Tidsfaktor tillsats Meny Tidsfaktor tillsats Här visas elkassettens tidsfaktor sedan första uppstart. Värdet lagras i mikroprocessorn och nollställs alltså inte även om pannan stängs av via huvudströmställaren. 100 Gradmin per steg Meny Regulatorstegning Här ställs antalet gradminuter det går per steg efter det att tillsatsvärme har gått in. Värdet är inställbart mellan 10 och huntfö rstä rkning Meny huntförstärkning Gäller shunt 1 (V1). Ex. 2 graders differens och 2 i förstärkning ger 4 sek/min i styrning av shunten. Värdet är inställbart mellan 1 och 10. Oljepanna Dockning Meny Dockning Här väljs aktuellt dockningsalternativ: VVM MO Oljepanna MO Elkassett Efter växelventil MO Frånluftsvärmepump MO Elkassett Före växelventil Beredare 2 huntfö rstä rkning Meny huntförstärkning 2 Gäller eventuell shunt 2 (V2). Ex. 2 graders differans och 2 i förstärkning ger 4 sek/min i styrning av shunten. Denna funktion är till för att kompensera hastighetsvariationer för olika shuntmotorer som kan installeras. Värdet är inställbart mellan 1 och 10 (tillbehör krävs).

42 40 ervicemenyer Inställningar tillsatsvärme Driftinställningar Meny Temperatur oljepanna Här visas oljepannetemperaturen i C Temperatur oljepanna Meny tarttemperatur oljepanna Inställning av den temperatur som oljepannan skall ha innan shuntventilen tillåts öppnar. Värdet är inställbart mellan C. 55 C tarttemp. oljepanna Meny teg för 2h fördröjning Här väljs max elsteg under de första två timmarna efter spänningsbortfall. Värdet är inställbart mellan 0 och 7. 2 teg fö r 2h fö rdrö j tegring Binä r Meny tegring Här väljs på viket sätt elkassetten ska kopplas in. Värdet är inställbart mellan binär och linjär. Meny Driftinställningar I undermenyerna till denna görs bland annat inställningar gällande tillsatsdrift, golvtork och återgång till fabriksinställning. Nej Tillsatsdrift Meny Tillsatsdrift Tillsatsläge är aktiverat då Ja visas i display, annars visas Nej. Då tillsatsläget är aktiverat kan ej elpatron respektive cirkulationspump blockeras med driftlägesknappen. Driftinstä llningar C Max.panntemperatur Meny Maximal panntemperatur/varmvatteberedartemperatur Här visas inställningen som är vald på effektvaktskort (2) ratt (102). Frå n huntgrupp Meny huntgrupp 2 I denna meny väljs Till eller Från beroende på om man har shuntgrupp 2 (tillbehör krävs). Å ter Meny Åter Genom att trycka på Enter-knappen sker en återgång till meny Rumsenhet Meny Rumsenhet Tillbehör krävs.
