1 GRUNDFOS INSTRUKTIONER TPE, TPED, NKE, NKGE, NBE, NBGE Monterings- och driftsinstruktion

2 Försäkran om överensstämmelse Försäkran om överensstämmelse 1 GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products TPE, TPED, NKE, NKGE, NBE and NBGE, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809:1998 and EN :2006. Low Voltage Directive (2006/95/EC). Standard used: EN EMC Directive (2004/108/EC). Standard used: EN :2004. Ecodesign Directive (2009/125/EC). Water pumps: Commission Regulation No 547/2012. Applies only to water pumps marked with the minimum efficiency index MEI. See pump nameplate. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky TPE, TPED, NKE, NKGE, NBE a NBGE, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809:1998 a EN :2006. Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použitá norma: EN :2004. Směrnice o ekodesignu (2009/125/ES). Vodní čerpadla: Nařízení Komise č. 547/2012. Vztahuje se pouze na vodní čerpadla označená minimální účinností index MEI. Viz typový štítek čerpadla. Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos (publikace číslo ). DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte TPE, TPED, NKE, NKGE, NBE und NBGE, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809:1998 und EN :2006. Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN EMV-Richtlinie (2004/108/EG). Norm, die verwendet wurde: EN :2004. ErP-Richtlinie (2009/125/EG). Wasserpumpen: Verordnung der Europäischen Kommission Nr. 547/2012. Gilt nur für Pumpen, für die der Mindesteffizienzindex (MEI) anzugeben ist. Siehe Typenschild der Pumpe. Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung (Veröffentlichungsnummer ) veröffentlicht wird. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα TPE, TPED, NKE, NKGE, NBE και NBGE στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998 και EN :2006. Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπο που χρησιμοποιήθηκε: EN :2004. Οδηγία Οικολογικού Σχεδιασμού (2009/125/EC). Αντλίες νερού: Ρύθμιση πρώτης εκκίνησης Νο 547/2012. Ισχύει μόνο για αντλίες νερού που φέρουν τον ελάχιστο δείκτη απόδοσης ΜΕΙ. Βλέπε πινακίδα αντλίας. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos (κωδικός εντύπου ). BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите TPE, TPED, NKE, NKGE, NBE и NBGE, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809:1998 и EN :2006. Директива за нисковолтови системи (2006/95/EC). Приложен стандарт: EN Директива за електромагнитна съвместимост (2004/108/EC). Приложен стандарт: EN :2004. Директива за екодизайн (2009/125/EC). Водни помпи: Наредба No 547/2012 на Европейската комисия. Отнася се само за водни помпи, маркирани с минималният индекс за ефективност MEI. Вижте табелата с данни на помпата. Тази ЕС декларация за съответствие е валидна само когато е публикувана като част от инструкциите за монтаж и експлоатация на Grundfos (номер на публикацията ). DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne TPE, TPED, NKE, NKGE, NBE og NBGE som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809:1998 og EN :2006. Lavspændingsdirektivet (2006/95/EF). Anvendt standard: EN EMC-direktivet (2004/108/EF). Anvendt standard: EN :2004. Ecodesigndirektivet (2009/125/EF). Vandpumper: Kommissionens forordning nr. 547/2012. Gælder kun vandpumper der er mærket med mindsteeffektivitetsindekset MEI. Se pumpens typeskilt. Denne EF-overensstemmelseserklæring er kun gyldig når den publiceres som en del af Grundfos-monterings- og driftsinstruktionen (publikationsnummer ). EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted TPE, TPED, NKE, NKGE, NBE ja NBGE, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809:1998 ja EN :2006. Madalpinge direktiiv (2006/95/EC). Kasutatud standard: EN Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standard: EN :2004. Ökodisaini direktiiv (2009/125/EC). Veepumbad: Komisjoni regulatsioon nr 547/2012. Kehtiv ainult veepumpadele, mis on märgitud miinimum kasuteguri indeksiga MEI. Vaata pumba silti. Käesolev EL-i vastavusdeklaratsioon kehtib ainult siis, kui see avaldatakse Grundfosi paigaldus- ja kasutusjuhendi (avaldamisnumber ) osana. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos TPE, TPED, NKE, NKGE, NBE y NBGE, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809:1998 y EN :2006. Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN Directiva EMC (2004/108/CE). Norma aplicada: EN :2004. Directiva sobre diseño ecológico (2009/125/CE). Bombas de agua: Reglamento de la Comisión Nº 547/2012. Aplicable únicamente a las bombas de agua marcadas con el índice de eficiencia mínima (IEM). Véase la placa de características de la bomba. Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos (número de publicación ). 2

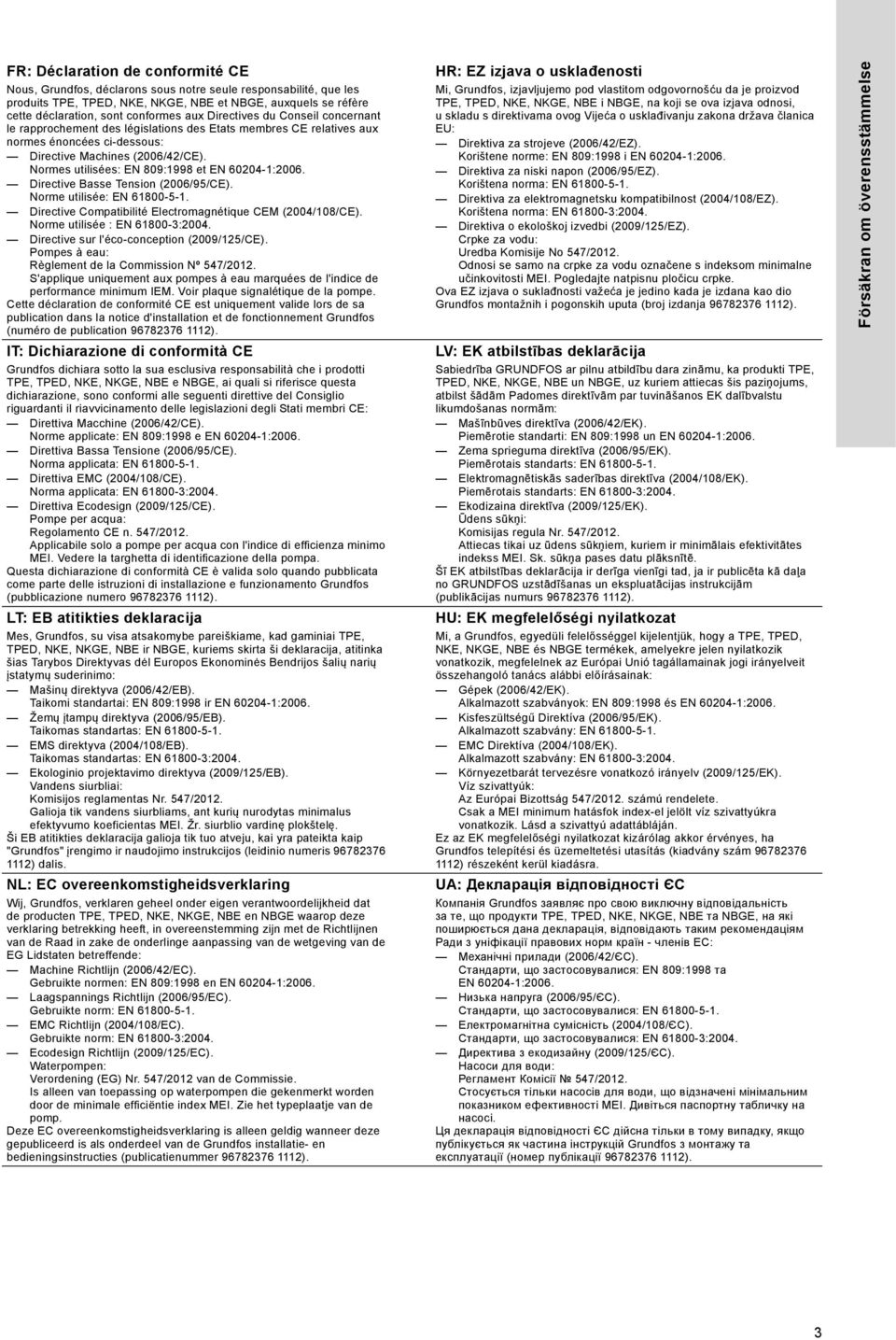

3 FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits TPE, TPED, NKE, NKGE, NBE et NBGE, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous: Directive Machines (2006/42/CE). Normes utilisées: EN 809:1998 et EN :2006. Directive Basse Tension (2006/95/CE). Norme utilisée: EN Directive Compatibilité Electromagnétique CEM (2004/108/CE). Norme utilisée : EN :2004. Directive sur l'éco-conception (2009/125/CE). Pompes à eau: Règlement de la Commission Nº 547/2012. S'applique uniquement aux pompes à eau marquées de l'indice de performance minimum IEM. Voir plaque signalétique de la pompe. Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos (numéro de publication ). IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti TPE, TPED, NKE, NKGE, NBE e NBGE, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809:1998 e EN :2006. Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN Direttiva EMC (2004/108/CE). Norma applicata: EN :2004. Direttiva Ecodesign (2009/125/CE). Pompe per acqua: Regolamento CE n. 547/2012. Applicabile solo a pompe per acqua con l'indice di efficienza minimo MEI. Vedere la targhetta di identificazione della pompa. Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos (pubblicazione numero ). LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai TPE, TPED, NKE, NKGE, NBE ir NBGE, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809:1998 ir EN :2006. Žemų įtampų direktyva (2006/95/EB). Taikomas standartas: EN EMS direktyva (2004/108/EB). Taikomas standartas: EN :2004. Ekologinio projektavimo direktyva (2009/125/EB). Vandens siurbliai: Komisijos reglamentas Nr. 547/2012. Galioja tik vandens siurbliams, ant kurių nurodytas minimalus efektyvumo koeficientas MEI. Žr. siurblio vardinę plokštelę. Ši EB atitikties deklaracija galioja tik tuo atveju, kai yra pateikta kaip "Grundfos" įrengimo ir naudojimo instrukcijos (leidinio numeris ) dalis. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten TPE, TPED, NKE, NKGE, NBE en NBGE waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809:1998 en EN :2006. Laagspannings Richtlijn (2006/95/EC). Gebruikte norm: EN EMC Richtlijn (2004/108/EC). Gebruikte norm: EN :2004. Ecodesign Richtlijn (2009/125/EC). Waterpompen: Verordening (EG) Nr. 547/2012 van de Commissie. Is alleen van toepassing op waterpompen die gekenmerkt worden door de minimale efficiëntie index MEI. Zie het typeplaatje van de pomp. Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies (publicatienummer ). HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE, TPED, NKE, NKGE, NBE i NBGE, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809:1998 i EN :2006. Direktiva za niski napon (2006/95/EZ). Korištena norma: EN Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištena norma: EN :2004. Direktiva o ekološkoj izvedbi (2009/125/EZ). Crpke za vodu: Uredba Komisije No 547/2012. Odnosi se samo na crpke za vodu označene s indeksom minimalne učinkovitosti MEI. Pogledajte natpisnu pločicu crpke. Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa (broj izdanja ). LV: EK atbilstības deklarācija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti TPE, TPED, NKE, NKGE, NBE un NBGE, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809:1998 un EN :2006. Zema sprieguma direktīva (2006/95/EK). Piemērotais standarts: EN Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotais standarts: EN :2004. Ekodizaina direktīva (2009/125/EK). Ūdens sūkņi: Komisijas regula Nr. 547/2012. Attiecas tikai uz ūdens sūkņiem, kuriem ir minimālais efektivitātes indekss MEI. Sk. sūkņa pases datu plāksnītē. Šī EK atbilstības deklarācija ir derīga vienīgi tad, ja ir publicēta kā daļa no GRUNDFOS uzstādīšanas un ekspluatācijas instrukcijām (publikācijas numurs ). HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a TPE, TPED, NKE, NKGE, NBE és NBGE termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809:1998 és EN :2006. Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN EMC Direktíva (2004/108/EK). Alkalmazott szabvány: EN :2004. Környezetbarát tervezésre vonatkozó irányelv (2009/125/EK). Víz szivattyúk: Az Európai Bizottság 547/2012. számú rendelete. Csak a MEI minimum hatásfok index-el jelölt víz szivattyúkra vonatkozik. Lásd a szivattyú adattábláján. Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás (kiadvány szám ) részeként kerül kiadásra. UA: Декларація відповідності ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти TPE, TPED, NKE, NKGE, NBE та NBGE, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: EN 809:1998 та EN :2006. Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN Електромагнітна сумісність (2004/108/ЄС). Стандарти, що застосовувалися: EN :2004. Директива з екодизайну (2009/125/ЄС). Насоси для води: Регламент Комісії 547/2012. Стосується тільки насосів для води, що відзначені мінімальним показником ефективності МЕІ. Дивіться паспортну табличку на насосі. Ця декларація відповідності ЄС дійсна тільки в тому випадку, якщо публікується як частина інструкцій Grundfos з монтажу та експлуатації (номер публікації ). Försäkran om överensstämmelse 3

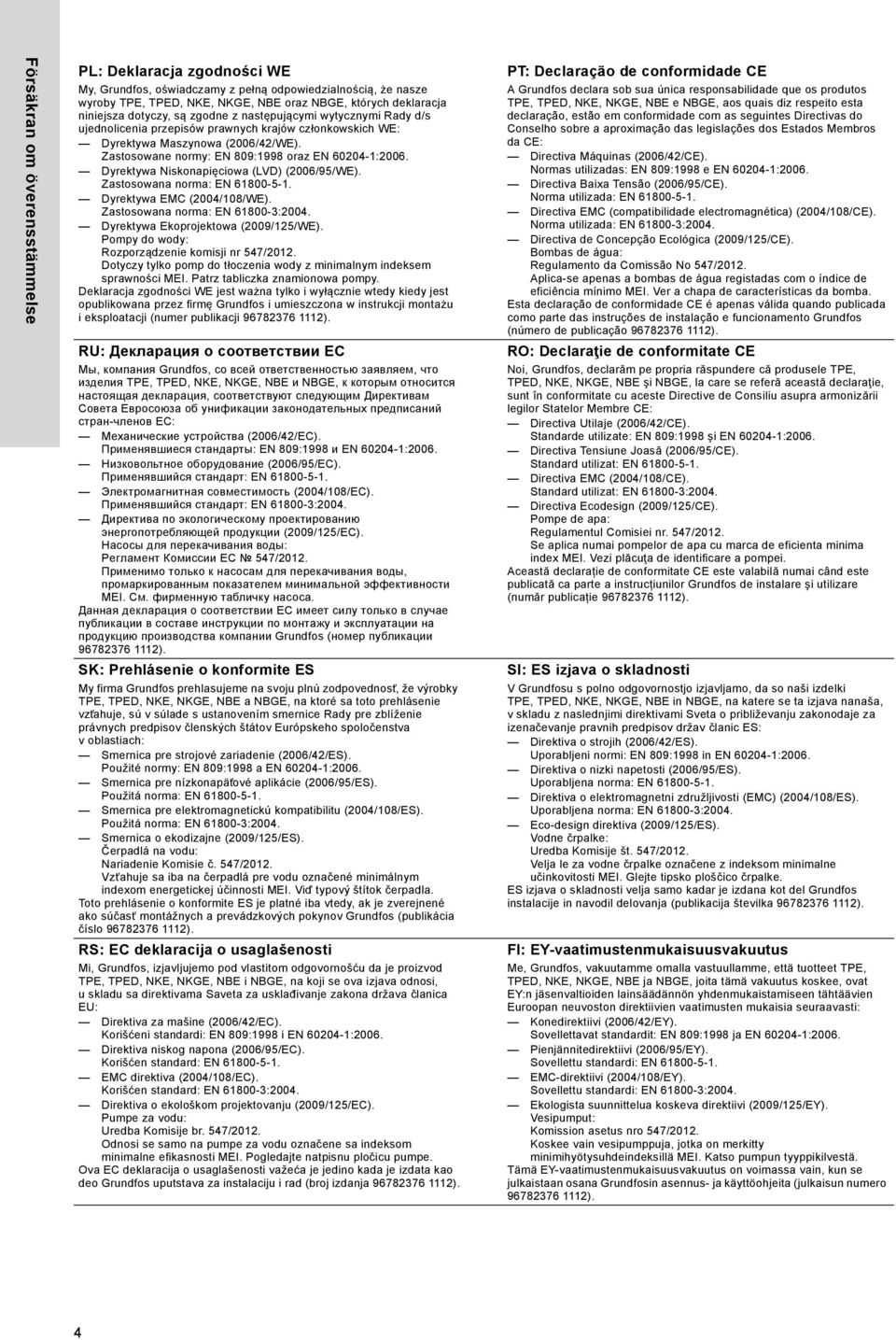

4 Försäkran om överensstämmelse PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby TPE, TPED, NKE, NKGE, NBE oraz NBGE, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809:1998 oraz EN :2006. Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN Dyrektywa EMC (2004/108/WE). Zastosowana norma: EN :2004. Dyrektywa Ekoprojektowa (2009/125/WE). Pompy do wody: Rozporządzenie komisji nr 547/2012. Dotyczy tylko pomp do tłoczenia wody z minimalnym indeksem sprawności MEI. Patrz tabliczka znamionowa pompy. Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji (numer publikacji ). RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия TPE, TPED, NKE, NKGE, NBE и NBGE, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809:1998 и EN :2006. Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN Электромагнитная совместимость (2004/108/EC). Применявшийся стандарт: EN :2004. Директива по экологическому проектированию энергопотребляющей продукции (2009/125/EC). Насосы для перекачивания воды: Регламент Комиссии ЕС 547/2012. Применимо только к насосам для перекачивания воды, промаркированным показателем минимальной эффективности MEI. См. фирменную табличку насоса. Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos (номер публикации ). SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky TPE, TPED, NKE, NKGE, NBE a NBGE, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/ES). Použité normy: EN 809:1998 a EN :2006. Smernica pre nízkonapät ové aplikácie (2006/95/ES). Použitá norma: EN Smernica pre elektromagnetickú kompatibilitu (2004/108/ES). Použitá norma: EN :2004. Smernica o ekodizajne (2009/125/ES). Čerpadlá na vodu: Nariadenie Komisie č. 547/2012. Vzťahuje sa iba na čerpadlá pre vodu označené minimálnym indexom energetickej účinnosti MEI. Viď typový štítok čerpadla. Toto prehlásenie o konformite ES je platné iba vtedy, ak je zverejnené ako súčasť montážnych a prevádzkových pokynov Grundfos (publikácia číslo ). RS: EC deklaracija o usaglašenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE, TPED, NKE, NKGE, NBE i NBGE, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809:1998 i EN :2006. Direktiva niskog napona (2006/95/EC). Korišćen standard: EN EMC direktiva (2004/108/EC). Korišćen standard: EN :2004. Direktiva o ekološkom projektovanju (2009/125/EC). Pumpe za vodu: Uredba Komisije br. 547/2012. Odnosi se samo na pumpe za vodu označene sa indeksom minimalne efikasnosti MEI. Pogledajte natpisnu pločicu pumpe. Ova EC deklaracija o usaglašenosti važeća je jedino kada je izdata kao deo Grundfos uputstava za instalaciju i rad (broj izdanja ). PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos TPE, TPED, NKE, NKGE, NBE e NBGE, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809:1998 e EN :2006. Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Norma utilizada: EN :2004. Directiva de Concepção Ecológica (2009/125/CE). Bombas de água: Regulamento da Comissão No 547/2012. Aplica-se apenas a bombas de água registadas com o índice de eficiência mínimo MEI. Ver a chapa de características da bomba. Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos (número de publicação ). RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele TPE, TPED, NKE, NKGE, NBE şi NBGE, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809:1998 şi EN :2006. Directiva Tensiune Joasă (2006/95/CE). Standard utilizat: EN Directiva EMC (2004/108/CE). Standard utilizat: EN :2004. Directiva Ecodesign (2009/125/CE). Pompe de apa: Regulamentul Comisiei nr. 547/2012. Se aplica numai pompelor de apa cu marca de eficienta minima index MEI. Vezi plăcuţa de identificare a pompei. Această declarație de conformitate CE este valabilă numai când este publicată ca parte a instrucțiunilor Grundfos de instalare şi utilizare (număr publicație ). SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki TPE, TPED, NKE, NKGE, NBE in NBGE, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809:1998 in EN :2006. Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljena norma: EN :2004. Eco-design direktiva (2009/125/ES). Vodne črpalke: Uredba Komisije št. 547/2012. Velja le za vodne črpalke označene z indeksom minimalne učinkovitosti MEI. Glejte tipsko ploščico črpalke. ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja (publikacija številka ). FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet TPE, TPED, NKE, NKGE, NBE ja NBGE, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809:1998 ja EN :2006. Pienjännitedirektiivi (2006/95/EY). Sovellettu standardi: EN EMC-direktiivi (2004/108/EY). Sovellettu standardi: EN :2004. Ekologista suunnittelua koskeva direktiivi (2009/125/EY). Vesipumput: Komission asetus nro 547/2012. Koskee vain vesipumppuja, jotka on merkitty minimihyötysuhdeindeksillä MEI. Katso pumpun tyyppikilvestä. Tämä EY-vaatimustenmukaisuusvakuutus on voimassa vain, kun se julkaistaan osana Grundfosin asennus- ja käyttöohjeita (julkaisun numero ). 4

5 SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna TPE, TPED, NKE, NKGE, NBE och NBGE, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EUmedlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809:1998 och EN :2006. Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN EMC-direktivet (2004/108/EG). Tillämpad standard: EN :2004. Ekodesigndirektivet (2009/125/EG). Vattenpumpar: Kommissionens förordning nr. 547/2012. Avser endast vattenpumpar markerade med min. effektivitetsindex (MEI). Se pumpens typskylt. Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion (publikation nummer ). TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan TPE, TPED, NKE, NKGE, NBE ve NBGE ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809:1998 ve EN :2006. Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN EMC Diretifi (2004/108/EC). Kullanılan standart: EN :2004. Çevreye duyarlı tasarım (Ecodesign) Direktifi (2009/125/EC). Devirdaim su pompaları: 547/2012 sayılı Komisyon Yönetmeliği. Yalnızca Minimum Enerji Verimlilik Endeksine (MEI) dahil olan olan devirdaim su pompaları için geçerlidir. Pompanın bilgi etiketine bakın. İşbu EC uygunluk bildirgesi, yalnızca Grundfos kurulum ve çalıştırma talimatlarının (basım numarası ) bir parçası olarak basıldığı takdirde geçerlilik kazanmaktadır. Försäkran om överensstämmelse Bjerringbro, 15th November 2012 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. Декларация о соответствии на территории РФ Насосы центробежные TPE, TPED, NKE, NKGE, NBE, NBGE сертифицированы на соответствие требованиям Технического регламента о безопасности машин и оборудования (Постановление правительства РФ от ). Сертификат соответствия: C-RU.АЯ56.В.04430, срок действия до г. C-RU.AЯ56.B.01938, срок действия до г. C-RU.АЯ56.B.03301, срок действия до г. C-DK.АЯ56.B.03740, срок действия до г. Изделия, произведенные в России, изготавливаются в соответствии с ТУ ТУ ТУ Истра, 15 ноября 2012 г. Касаткина В. В. Руководитель отдела качества, экологии и охраны труда ООО Грундфос Истра, Россия , Московская область, Истринский район, дер. Лешково, д.188 5

6 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 6 2. Allmänt 6 3. Allmän beskrivning Inställningar Dubbelpumpar 6 4. Mekanisk installation Kylning av motor Installation utomhus 7 5. Elanslutning Elanslutning: 1-faspumpar Elanslutning: 3-faspumpar upp till 7,5 kw Elanslutning: 3-faspumpar kw Signalkablar Kabel för busanslutning Kommunikationskabel för TPED-pumpar Driftsformer och reglertyper Översikt över driftsformer och reglertyper Driftsform Reglertyp Fabriksinställning Inställning med hjälp av manöverpanelen Inställning av börvärde Inställning av drift på max. kurva Inställning av drift på min. kurva Start/stopp av pump Inställning med hjälp av R Menyn DRIFT Menyn STATUS Menyn INSTALLATION Inställning med hjälp av Grundfos PC Tool E-products Inställningarnas prioritet Externa tvångsstyrningssignaler Ingång för start/stopp Digital ingång Extern börvärdessignal Bussignal Övriga busstandarder Indikeringslampor och meddelanderelä Isolationsmätning Nöddrift (endast kw) Underhåll och service Rengöring av motorn Omsmörjning av motorns lager Byte av motorlager Byte av varistor (endast kw) Servicedelar och servicesatser Tekniska data: 1-faspumpar Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Tekniska data: 3-faspumpar upp till 7,5 kw Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Tekniska data: 3-faspumpar, kw Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Övriga tekniska data Destruktion Symboler som förekommer i denna instruktion Anm. 2. Allmänt Denna monterings- och driftsinstruktion är ett komplement till monterings- och driftsinstruktionen för motsvarande standardpumpar TP, TPD, NK, NKG och NB, NBG. Instruktioner som inte specifikt nämns här återfinns i monterings- och driftsinstruktionen för standardpumpen. 3. Allmän beskrivning Grundfos E-pumpar är utrustade med standardmotorer med integrerad frekvensomformare. Pumparna är avsedda för 1-fas- eller 3-fasanslutning. Pumparna har en inbyggd PI-regulator och kan anslutas till en extern sensor, vilket möjliggör reglering av något av följande: tryck differenstryck temperatur differenstemperatur flöde. Pumparna är från fabrik inställda för oreglerad drift. PI-regulatorn kan aktiveras med hjälp av R100. Dessa pumpar används normalt som cirkulationspumpar i stora system för vattenburen värme/kyla med varierande behov. 3.1 Inställningar Det önskade börvärdet kan ställas in på tre olika sätt: direkt på pumpens manöverpanel via en ingång för extern börvärdessignal med hjälp av Grundfos trådlösa fjärrkontroll R100. Alla andra inställningar görs med hjälp av R100. Viktiga parametrar, som aktuellt värde för driftsparametrar, energiförbrukning etc., kan avläsas med hjälp av R Dubbelpumpar Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! Produktens yta kan orsaka brännskador eller personskador! Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. Dubbelpumpar behöver ingen extern regulator. 6

7 4. Mekanisk installation 5.1 Elanslutning: 1-faspumpar Anm. 4.1 Kylning av motor Följ anvisningarna nedan för att säkerställa tillräcklig kylning av motor och elektronik: Se till att kylluftflödet är tillräckligt. Kylluftens temperatur får inte överskrida 40 C. Håll kylflänsar och kylfläktblad rena. 4.2 Installation utomhus Vid installation utomhus ska pumpen förses med lämpligt hölje, för att undvika kondensbildning på elektronikkomponenter. Se fig. 1. Fig. 1 För att bibehålla UL/cURus-godkännandet måste ytterligare installationsförfaranden följas. Se sid. 34. Exempel på hölje TM / TM Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts. Kopplingsboxens yta kan vara värmare än 70 C när pumpen är i drift. Svenska (SE) Avlägsna den nedåtvända dräneringspluggen för att undvika att fukt och vatten ansamlas i motorn. Vertikalt monterade pumpar har kapslingsklass IP55 när dräneringspluggen avlägsnats. Horisontellt monterade pumpar får kapslingsklass IP Elanslutning Elanslutning av E-pumpar beskrivs i avsnitt: 5.1 Elanslutning: 1-faspumpar, på sidan Elanslutning: 3-faspumpar upp till 7,5 kw, på sidan Elanslutning: 3-faspumpar kw, på sidan Förberedelse Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. N L PE Fig. 2 Ovanstående varning anges på motorns kopplingsbox med denna gula etikett: Jordfelsbrytare Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring N PE L TM Pumpen måste jordas och skyddas mot indirekt beröring enligt nationella bestämmelser. Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning Säkringar Rekommenderade säkringar anges i avsnitt 19.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. Jordfelsbrytare Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Motorns läckström vid normal drift framgår av avsnitt 19.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut. 7

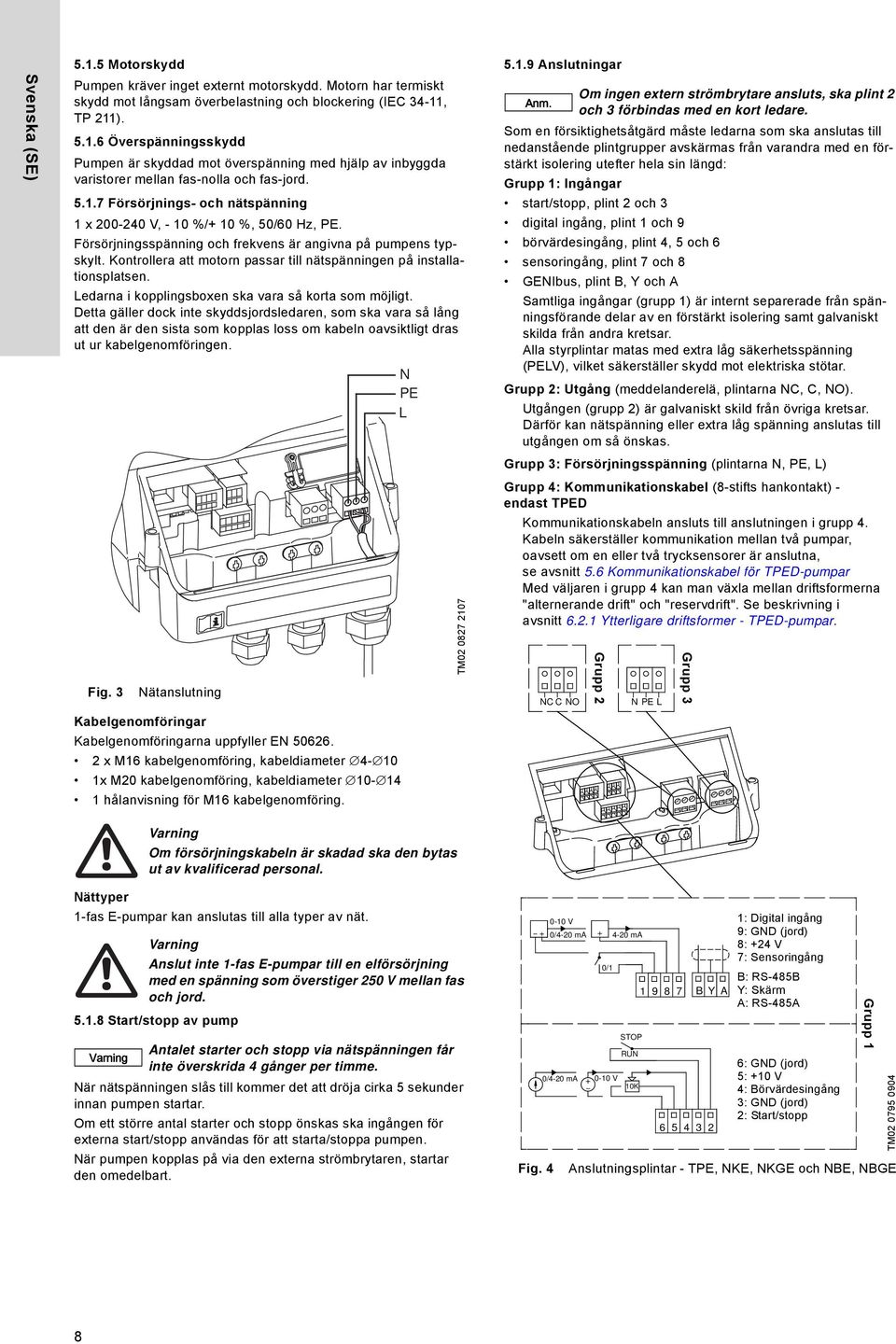

8 Svenska (SE) Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av inbyggda varistorer mellan fas-nolla och fas-jord Försörjnings- och nätspänning 1 x V, - 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att motorn passar till nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordsledaren, som ska vara så lång att den är den sista som kopplas loss om kabeln oavsiktligt dras ut ur kabelgenomföringen. Fig. 3 Nätanslutning Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M16 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter hålanvisning för M16 kabelgenomföring. N PE L TM Anslutningar Anm. Som en försiktighetsåtgärd måste ledarna som ska anslutas till nedanstående plintgrupper avskärmas från varandra med en förstärkt isolering utefter hela sin längd: Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Samtliga ingångar (grupp 1) är internt separerade från spänningsförande delar av en förstärkt isolering samt galvaniskt skilda från andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (meddelanderelä, plintarna NC, C, NO). Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Därför kan nätspänning eller extra låg spänning anslutas till utgången om så önskas. Grupp 3: Försörjningsspänning (plintarna N, PE, L) Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna, se avsnitt 5.6 Kommunikationskabel för TPED-pumpar Med väljaren i grupp 4 kan man växla mellan driftsformerna "alternerande drift" och "reservdrift". Se beskrivning i avsnitt Ytterligare driftsformer - TPED-pumpar. NC C NO Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Grupp 2 N PE L Grupp 3 Om försörjningskabeln är skadad ska den bytas ut av kvalificerad personal. Nättyper 1-fas E-pumpar kan anslutas till alla typer av nät. Anslut inte 1-fas E-pumpar till en elförsörjning med en spänning som överstiger 250 V mellan fas och jord Start/stopp av pump Antalet starter och stopp via nätspänningen får inte överskrida 4 gånger per timme. När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om ett större antal starter och stopp önskas ska ingången för externa start/stopp användas för att starta/stoppa pumpen. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart. Fig V 0/4-20 ma 4-20 ma 0/1 0/4-20 ma 0-10 V STOP RUN 10K B Y A : Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Grupp 1 Anslutningsplintar - TPE, NKE, NKGE och NBE, NBGE TM

9 5.2.1 Förberedelse Grupp 4 NC C NO Grupp 2 NPE L Grupp 3 Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. L1 L2 L3 PE Jordfelsbrytare L1 L2 L3 TM Svenska (SE) Fig. 6 Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring 0-10 V 0/4-20 ma 4-20 ma Fig. 5 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K Anslutningsplintar - TPED 1: Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Elanslutning: 3-faspumpar upp till 7,5 kw Grupp 1 Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts. TM Pumpen måste jordas i enlighet med nationella regler. Eftersom läckströmmen för motorer i effektområdet 4 till 7,5 kw överstiger 3,5 ma måste särskilda säkerhetsåtgärder vidtas vid jordning av dessa motorer. I EN och BS 7671 anges att nedanstående säkerhetsåtgärder ska vidtas när läckströmmen överskrider 3,5 ma. Pumpen måste vara stationär eller installeras permanent. Pumparna ska anslutas permanent till elnätet. Jordanslutningen måste var utförd med dubbla skyddsledare. Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning Säkringar Rekommenderade säkringar finns i avsnitt 20.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. Jordfelsbrytare Denna jordfelsbrytare är av typ B. Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Motorns läckström vid normal drift framgår av avsnitt 20.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut. Ovanstående varning anges på motorns kopplingsbox med denna gula etikett: 9

10 Svenska (SE) Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av inbyggda varistorer mellan faserna och mellan faserna och jord Försörjnings- och nätspänning 3 x V, - 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att pumpen passar för nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordsledaren, som ska vara så lång att den är den sista som kopplas loss om kabeln oavsiktligt dras ut ur kabelgenomföringen. Fig. 7 Nätanslutning Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M16 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter x M16 hålanvisning för kabelingångar. Nättyper 3-fas E-pumpar kan anslutas till alla typer av nät. L1 L2 L3 Om försörjningskabeln är skadad ska den bytas ut av kvalificerad personal. Anslut inte 3-fas E-pumpar till en nätförsörjning med en spänning som överstiger 440 V mellan fas och jord. TM Start/stopp av pump När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om ett större antal starter och stopp önskas ska ingången för externa start/stopp användas för att starta/stoppa pumpen. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart. Automatisk återstart Anm. Automatisk återstart gäller endast för feltyper inställda på automatisk återstart. Dessa fel är normalt ett av följande fel: tillfällig överbelastning strömförsörjningsfel Anslutningar Anm. Antalet starter och stopp via nätspänningen får inte överskrida 4 gånger per timme. Om en pump som är inställd för automatisk återstart stoppas till följd av fel, återstartas den automatiskt när feltillståndet upphört. Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Som en försiktighetsåtgärd måste ledarna som ska anslutas till nedanstående plintgrupper avskärmas från varandra med en förstärkt isolering utefter hela sin längd: Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Samtliga ingångar (grupp 1) är internt separerade från spänningsförande delar av en förstärkt isolering samt galvaniskt skilda från andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (meddelanderelä, plintarna NC, C, NO). Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Därför kan nätspänning eller extra låg spänning anslutas till utgången om så önskas. Grupp 3: Försörjningsspänning (plint L1, L2, L3) Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna, se avsnitt 5.6 Kommunikationskabel för TPED-pumpar. Med väljaren i grupp 4 kan man växla mellan driftsformerna "alternerande drift" och "reservdrift". Se beskrivning i avsnitt Ytterligare driftsformer - TPED-pumpar. 10

11 NC C NO Grupp 2 L1 L2 L3 Grupp 3 Grupp 4 NC C NO Grupp 2 L1 L2 L3 Grupp 3 Svenska (SE) 0-10 V 0/4-20 ma 4-20 ma 1/0 0/4-20 ma 0-10 V B Y A STOP RUN 10K : Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Fig. 8 Anslutningsplintar - TPE, NKE, NKGE och NBE, NBGE Fig. 9 Anslutningsplintar - TPED Grupp 1 TM V 0/4-20 ma 4-20 ma 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K : Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Grupp 1 TM För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Elanslutning: 3-faspumpar kw Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts. Kopplingsboxens yta kan vara värmare än 70 C när pumpen är i drift. 11

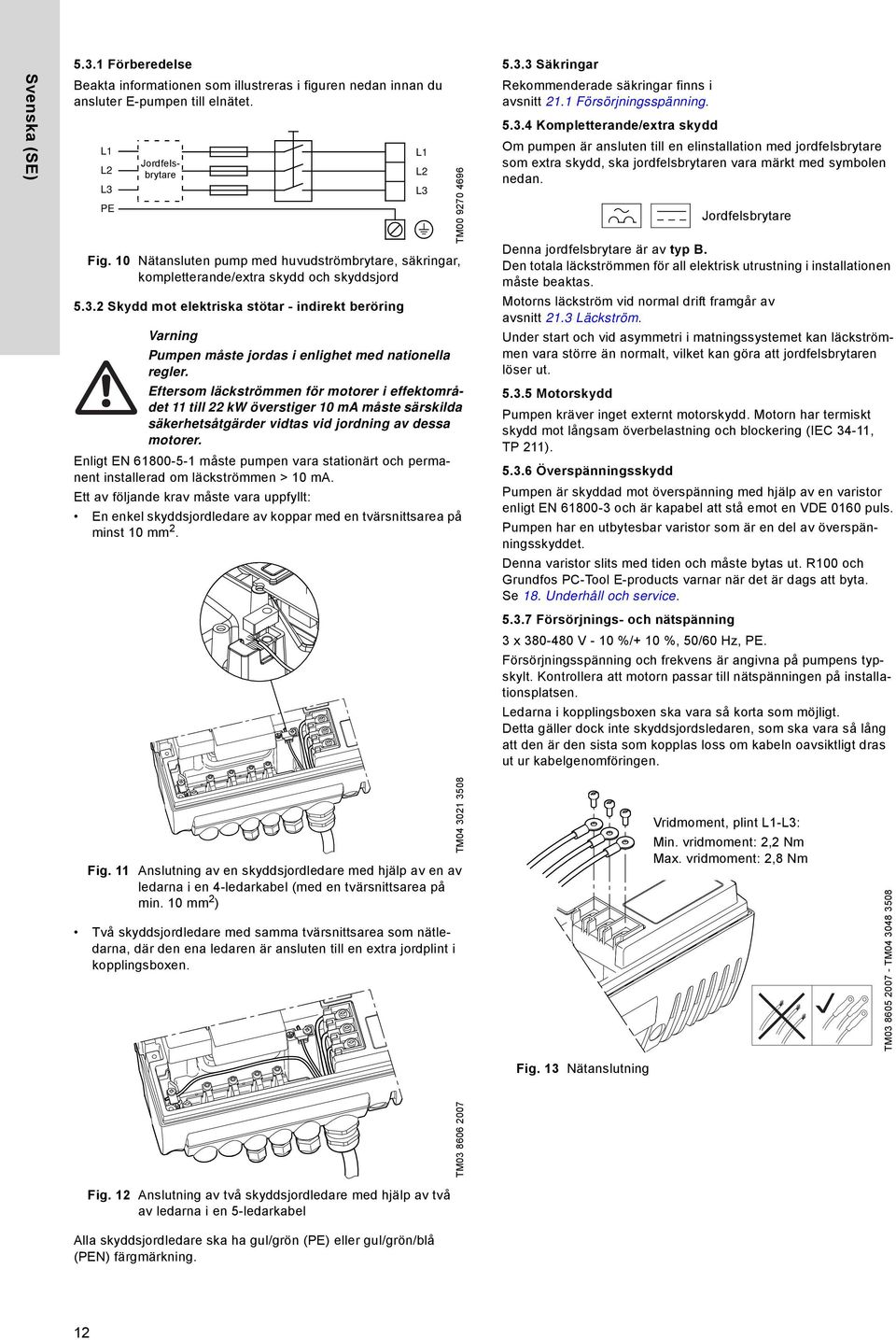

12 Svenska (SE) Förberedelse Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. L1 L2 L3 PE Jordfelsbrytare Fig. 10 Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring Pumpen måste jordas i enlighet med nationella regler. Eftersom läckströmmen för motorer i effektområdet 11 till 22 kw överstiger 10 ma måste särskilda säkerhetsåtgärder vidtas vid jordning av dessa motorer. Enligt EN måste pumpen vara stationärt och permanent installerad om läckströmmen > 10 ma. Ett av följande krav måste vara uppfyllt: En enkel skyddsjordledare av koppar med en tvärsnittsarea på minst 10 mm 2. L1 L2 L3 TM Säkringar Rekommenderade säkringar finns i avsnitt 21.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. Jordfelsbrytare Denna jordfelsbrytare är av typ B. Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Motorns läckström vid normal drift framgår av avsnitt 21.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av en varistor enligt EN och är kapabel att stå emot en VDE 0160 puls. Pumpen har en utbytesbar varistor som är en del av överspänningsskyddet. Denna varistor slits med tiden och måste bytas ut. R100 och Grundfos PC-Tool E-products varnar när det är dags att byta. Se 18. Underhåll och service Försörjnings- och nätspänning 3 x V - 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att motorn passar till nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordsledaren, som ska vara så lång att den är den sista som kopplas loss om kabeln oavsiktligt dras ut ur kabelgenomföringen. Fig. 11 Anslutning av en skyddsjordledare med hjälp av en av ledarna i en 4-ledarkabel (med en tvärsnittsarea på min. 10 mm 2 ) Två skyddsjordledare med samma tvärsnittsarea som nätledarna, där den ena ledaren är ansluten till en extra jordplint i kopplingsboxen. TM Vridmoment, plint L1-L3: Min. vridmoment: 2,2 Nm Max. vridmoment: 2,8 Nm TM TM Fig. 13 Nätanslutning TM Fig. 12 Anslutning av två skyddsjordledare med hjälp av två av ledarna i en 5-ledarkabel Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning. 12

13 Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M40 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter x M16 kabelgenomföring, kabeldiameter x M16 hålanvisning för kabelingångar. Om försörjningskabeln är skadad ska den bytas ut av kvalificerad personal. Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna, se avsnitt 5.6 Kommunikationskabel för TPED-pumpar. Med väljaren i grupp 4 kan man växla mellan driftsformerna "alternerande drift" och "reservdrift". Se beskrivning i avsnitt Ytterligare driftsformer - TPED-pumpar. Svenska (SE) Nättyper 3-fas E-pumpar kan anslutas till alla typer av nät Start/stopp av pump Anslut inte 3-fas E-pumpar till en nätförsörjning med en spänning som överstiger 440 V mellan fas och jord. Antalet starter och stopp via nätspänningen får inte överskrida 4 gånger per timme. När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om ett större antal starter och stopp önskas ska ingången för externa start/stopp användas för att starta/stoppa pumpen. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart Anslutningar Grupp 2 Grupp 3 Anm. Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Som en försiktighetsåtgärd måste ledarna som ska anslutas till nedanstående plintgrupper avskärmas från varandra med en förstärkt isolering utefter hela sin längd: Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Samtliga ingångar (grupp 1) är internt separerade från spänningsförande delar av en förstärkt isolering samt galvaniskt skilda från andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (meddelanderelä, plintarna NC, C, NO). Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Därför kan nätspänning eller extra låg spänning anslutas till utgången om så önskas. Grupp 3: Försörjningsspänning (plint L1, L2, L3) 1: Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Fig. 14 Anslutningsplintar - TPE, NKE, NKGE och NBE, NBGE Grupp 1 TM

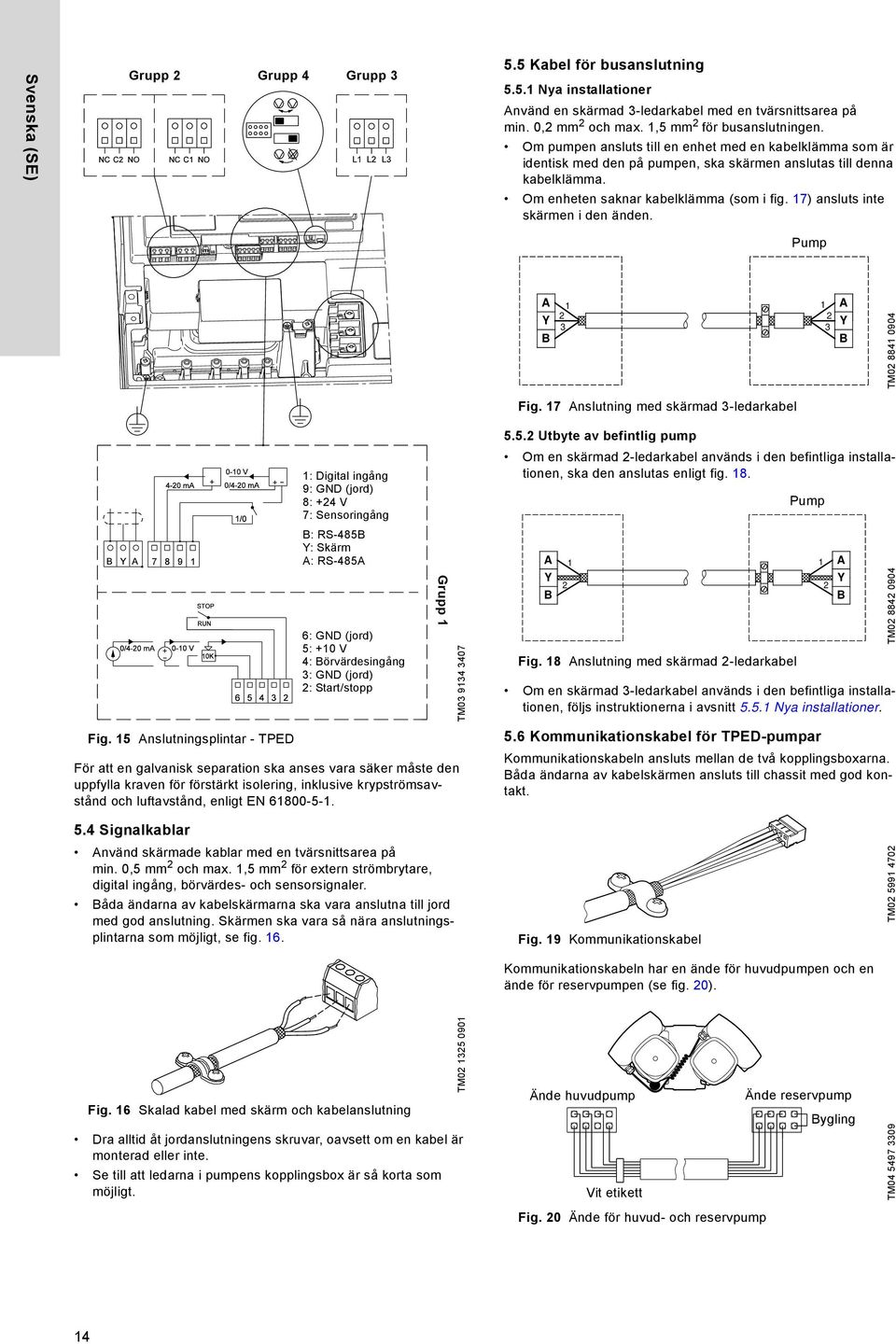

14 Svenska (SE) Grupp 2 Grupp 4 Grupp Kabel för busanslutning Nya installationer Använd en skärmad 3-ledarkabel med en tvärsnittsarea på min. 0,2 mm 2 och max. 1,5 mm 2 för busanslutningen. Om pumpen ansluts till en enhet med en kabelklämma som är identisk med den på pumpen, ska skärmen anslutas till denna kabelklämma. Om enheten saknar kabelklämma (som i fig. 17) ansluts inte skärmen i den änden. Pump A Y B A Y B TM Fig. 17 Anslutning med skärmad 3-ledarkabel Fig. 15 Anslutningsplintar - TPED 1: Digital ingång 9: GND (jord) 8: +24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: +10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Grupp 1 TM Utbyte av befintlig pump Om en skärmad 2-ledarkabel används i den befintliga installationen, ska den anslutas enligt fig. 18. A 1 Y 2 B Fig. 18 Anslutning med skärmad 2-ledarkabel Pump Om en skärmad 3-ledarkabel används i den befintliga installationen, följs instruktionerna i avsnitt Nya installationer. 5.6 Kommunikationskabel för TPED-pumpar 1 A Y 2 B Kommunikationskabeln ansluts mellan de två kopplingsboxarna. Båda ändarna av kabelskärmen ansluts till chassit med god kontakt. TM Signalkablar Använd skärmade kablar med en tvärsnittsarea på min. 0,5 mm 2 och max. 1,5 mm 2 för extern strömbrytare, digital ingång, börvärdes- och sensorsignaler. Båda ändarna av kabelskärmarna ska vara anslutna till jord med god anslutning. Skärmen ska vara så nära anslutningsplintarna som möjligt, se fig. 16. Fig. 19 Kommunikationskabel Kommunikationskabeln har en ände för huvudpumpen och en ände för reservpumpen (se fig. 20). TM Fig. 16 Skalad kabel med skärm och kabelanslutning Dra alltid åt jordanslutningens skruvar, oavsett om en kabel är monterad eller inte. Se till att ledarna i pumpens kopplingsbox är så korta som möjligt. TM Ände huvudpump Vit etikett Ände reservpump Bygling TM Fig. 20 Ände för huvud- och reservpump 14

15 För pumpar med fabriksmonterad sensor ansluts änden för huvudpumpen och sensorn till samma kopplingsbox. Om strömförsörjningen till de två pumparna bryts under 40 sekunder och sedan återställs, startar den pump som är ansluten till änden för huvudpumpen först Anslutning av två sensorer Sensorsignalen kopieras till den andra pumpen via kommunikationskabelns röda ledare. Om två sensorer ansluts (tillval, en sensor ansluten till vardera kopplingsbox), ska den röda ledaren kapas. Se fig Driftsformer och reglertyper Grundfos E-pumpar ställs in och styrs i enlighet med nedan nämnda driftsformer och reglertyper. 6.1 Översikt över driftsformer och reglertyper Driftsformer Normal Stopp Min Max Reglertyper Oreglerad Reglerad Svenska (SE) Ände huvudpump Vit etikett Fig. 21 Eliminering av kopierad sensorsignal Ände reservpump Bygling Eliminering av "alternerande drift" och "reservdrift" Om "alternerande drift" och "reservdrift" inte önskas, men kopierad sensorsignal önskas (en sensorsignal till två pumpar), kapas den gröna ledaren. Se fig. 22. TM Konstantkurva Konstanttryck 1) 1) I detta exempel är pumpen utrustad med en differenstrycksensor. Pumpen kan även vara utrustad med en temperatursensor och i så fall skulle beskrivningen vara konstant temperatur vid reglerad drift. 6.2 Driftsform När driftsformen är inställd på Normal, kan reglertypen ställas in på reglerad eller oreglerad drift. Se 6.3 Reglertyp. De övriga driftsformerna som kan väljas är Stopp, Min. eller Max. Stopp: pumpen har stoppats Min.: pumpen går med lägsta varvtal Max.: pumpen går med högsta varvtal. Fig. 23 är en schematisk illustration över min. och max. kurvor. H Max. Ände huvudpump Vit etikett Ände reservpump Bygling Fig. 22 Eliminering av "alternerande drift" och "reservdrift" Eliminering av TPED-funktion Om varken "alternerande drift" och "reservdrift" eller kopierad sensorsignal önskas, avlägsnas kommunikationskabeln helt. TM Min. Fig. 23 Min. och max. kurvor Drift på max. kurva kan användas vid avluftning i samband med installation. Drift på min. kurva kan användas under perioder då flödesbehovet är mycket litet. Om nätspänningen till pumpen bryts, lagras pumpens inställningar. Fjärrkontrollen R100 erbjuder ytterligare inställningsmöjligheter och statusindikeringar för pumpen, se avsnitt 8. Inställning med hjälp av R100. Q TM

16 Svenska (SE) Ytterligare driftsformer - TPED-pumpar TPED-pumpar har även följande driftsformer: Alternerande drift. Pumpdriften växlar varje dygn. Om den pump som är i drift stannar på grund av fel, startar den andra pumpen. Reservdrift. En pump arbetar hela tiden. Den andra pumpen startas under 10 sekunder en gång per dygn, för att förhindra att den kärvar ihop. Om den pump som är i drift stannar på grund av fel, startar den andra pumpen. Välj önskad driftsform med hjälp av väljaren i kopplingsboxen (se fig. 5, 9 och 15). Med dessa väljare kan du växla mellan driftsformerna "alternerande drift" (vänster) och "reservdrift" (höger). Väljarna måste stå i samma läge i båda kopplingsboxarna. Om väljarna står olika försätts pumpen i "reservdrift". Dubbelpumpar ställs in och körs på samma sätt som enkelpumpar. Den pump som är i drift använder sin börvärdesinställning, oavsett om denna gjorts från manöverpanelen, med hjälp av fjärrkontrollen R100 eller via bus. Anm. Om nätspänningen till pumpen bryts lagras pumpens inställningar. Fjärrkontrollen R100 erbjuder ytterligare inställningsmöjligheter och statusindikeringar för pumpen. Se avsnitt 8. Inställning med hjälp av R Reglertyp Båda pumparna ska ställas in till samma börvärde och reglertyp. Olika inställning resulterar i olika drift, när växling sker mellan pumparna. Pumpen kan ställas in på två reglertyper: reglerad drift oreglerad drift. Vid reglerad drift kommer pumpen att justera sin prestanda till önskat börvärde för reglerparametern (tryck, differenstryck, temperatur, differenstemperatur eller flöde). Vid oreglerad drift kommer pumpen att arbeta efter den inställda konstantkurvan. 6.4 Fabriksinställning TPE, NKE, NKGE och NBE, NBGE pumpar Pumparna är fabriksinställda på oreglerad drift. Börvärdet motsvarar 100 % av pumpens maximala prestanda (se pumpens datablad). I avsnitt 8.1 Menyn DRIFT och 8.3 Menyn INSTALLATION är fabriksinställningen markerad i fet stil under varje enskild displaybild. TPED-pumpar Pumparna är fabriksinställda till oreglerad och alternerande drift. Börvärdet motsvarar 100 % av pumpens maximala prestanda (se pumpens datablad). I avsnitt 8.1 Menyn DRIFToch 8.3 Menyn INSTALLATION är fabriksinställningen markerad i fet stil under varje enskild displaybild. 7. Inställning med hjälp av manöverpanelen Vid höga vätsketemperaturer kan pumpen bli så varm att brännskador kan uppkomma vid beröring av andra delar än manöverpanelens knappar. På pumpens manöverpanel, se fig. 25 eller 26, finns följande knappar och indikeringslampor: Knappar, och, för indikering av börvärde. Ljusfält, gula, för indikering av börvärde. Indikeringslampor, grön (drift) och röd (fel). Ljusfält Indikeringslampor Fig. 25 Manöverpanel, 1-faspumpar Knappar TM Reglerad drift Oreglerad drift H H Ljusfält Knappar Hset Q Q TM Fig. 24 Pumpar i reglerad drift (reglering av differenstryck) och oreglerad drift Pumparna är fabriksinställda på oreglerad drift, se avsnitt 6.4 Fabriksinställning. Indikeringslampor Fig. 26 Manöverpanel, 3-faspumpar TM

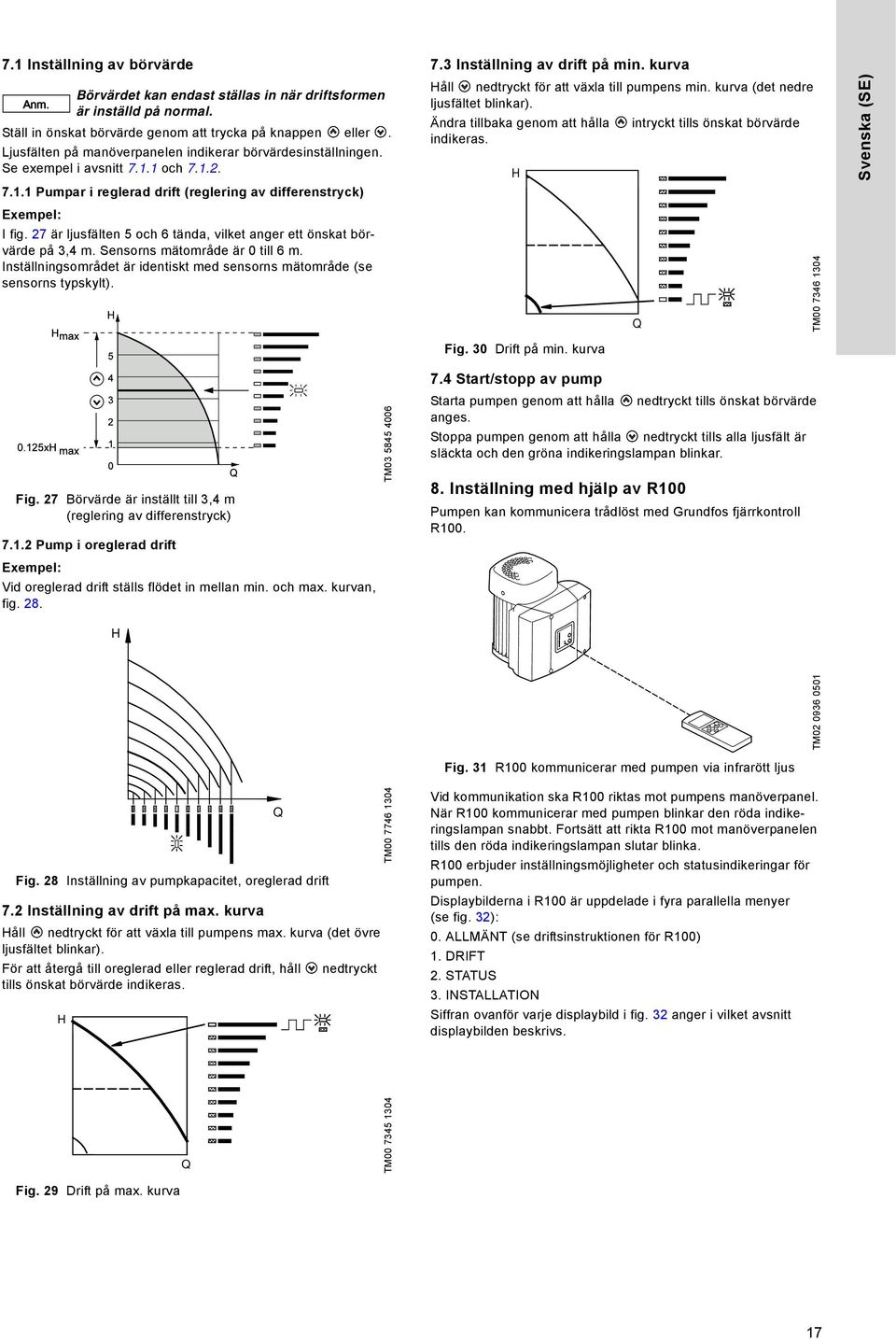

17 7.1 Inställning av börvärde Anm. Börvärdet kan endast ställas in när driftsformen är inställd på normal. Ställ in önskat börvärde genom att trycka på knappen eller. Ljusfälten på manöverpanelen indikerar börvärdesinställningen. Se exempel i avsnitt och Pumpar i reglerad drift (reglering av differenstryck) Exempel: I fig. 27 är ljusfälten 5 och 6 tända, vilket anger ett önskat börvärde på 3,4 m. Sensorns mätområde är 0 till 6 m. Inställningsområdet är identiskt med sensorns mätområde (se sensorns typskylt). 7.3 Inställning av drift på min. kurva Håll nedtryckt för att växla till pumpens min. kurva (det nedre ljusfältet blinkar). Ändra tillbaka genom att hålla intryckt tills önskat börvärde indikeras. H Q TM Svenska (SE) Fig. 30 Drift på min. kurva Fig. 27 Börvärde är inställt till 3,4 m (reglering av differenstryck) Pump i oreglerad drift Exempel: Vid oreglerad drift ställs flödet in mellan min. och max. kurvan, fig. 28. H TM Start/stopp av pump Starta pumpen genom att hålla nedtryckt tills önskat börvärde anges. Stoppa pumpen genom att hålla nedtryckt tills alla ljusfält är släckta och den gröna indikeringslampan blinkar. 8. Inställning med hjälp av R100 Pumpen kan kommunicera trådlöst med Grundfos fjärrkontroll R100. TM Fig. 31 R100 kommunicerar med pumpen via infrarött ljus Q Fig. 28 Inställning av pumpkapacitet, oreglerad drift 7.2 Inställning av drift på max. kurva Håll nedtryckt för att växla till pumpens max. kurva (det övre ljusfältet blinkar). För att återgå till oreglerad eller reglerad drift, håll nedtryckt tills önskat börvärde indikeras. H TM Vid kommunikation ska R100 riktas mot pumpens manöverpanel. När R100 kommunicerar med pumpen blinkar den röda indikeringslampan snabbt. Fortsätt att rikta R100 mot manöverpanelen tills den röda indikeringslampan slutar blinka. R100 erbjuder inställningsmöjligheter och statusindikeringar för pumpen. Displaybilderna i R100 är uppdelade i fyra parallella menyer (se fig. 32): 0. ALLMÄNT (se driftsinstruktionen för R100) 1. DRIFT 2. STATUS 3. INSTALLATION Siffran ovanför varje displaybild i fig. 32 anger i vilket avsnitt displaybilden beskrivs. Q TM Fig. 29 Drift på max. kurva 17

18 Svenska (SE) 0. ALLMÄNT 1. DRIFT 2. STATUS 3. INSTALLATION (3) (3) (3) (1) (3) (2) (2) (3) (2) (2) (3) (1) Denna displaybild visas bara för pumpar upp till 7,5 kw. (2) Denna displaybild visas bara för 3-faspumpar, kw. (3) Denna displaybild visas bara för 3-faspumpar. Fig. 32 Menyöversikt 18

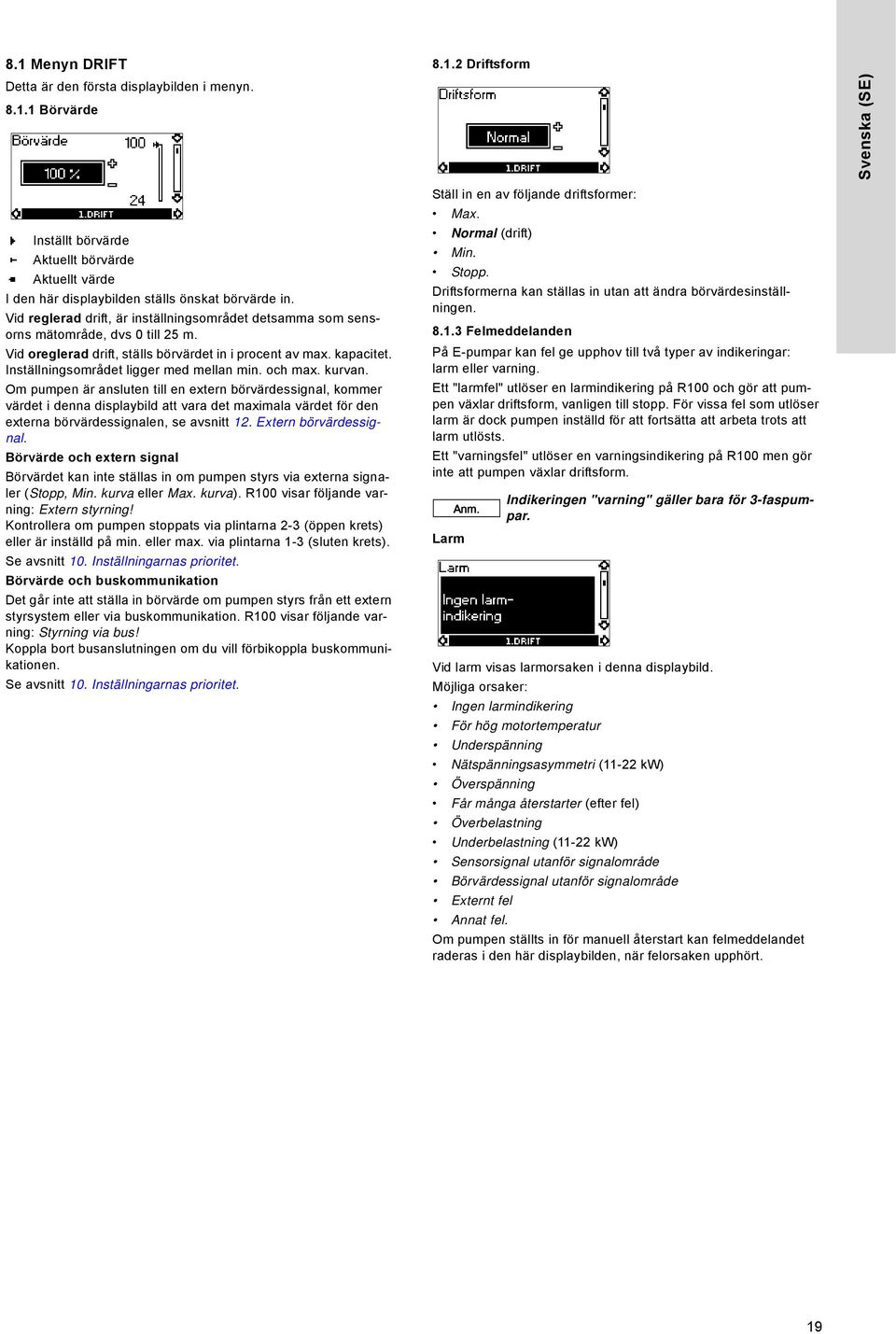

19 8.1 Menyn DRIFT Detta är den första displaybilden i menyn Börvärde Driftsform Svenska (SE) Inställt börvärde Aktuellt börvärde Aktuellt värde I den här displaybilden ställs önskat börvärde in. Vid reglerad drift, är inställningsområdet detsamma som sensorns mätområde, dvs 0 till 25 m. Vid oreglerad drift, ställs börvärdet in i procent av max. kapacitet. Inställningsområdet ligger med mellan min. och max. kurvan. Om pumpen är ansluten till en extern börvärdessignal, kommer värdet i denna displaybild att vara det maximala värdet för den externa börvärdessignalen, se avsnitt 12. Extern börvärdessignal. Börvärde och extern signal Börvärdet kan inte ställas in om pumpen styrs via externa signaler (Stopp, Min. kurva eller Max. kurva). R100 visar följande varning: Extern styrning! Kontrollera om pumpen stoppats via plintarna 2-3 (öppen krets) eller är inställd på min. eller max. via plintarna 1-3 (sluten krets). Se avsnitt 10. Inställningarnas prioritet. Börvärde och buskommunikation Det går inte att ställa in börvärde om pumpen styrs från ett extern styrsystem eller via buskommunikation. R100 visar följande varning: Styrning via bus! Koppla bort busanslutningen om du vill förbikoppla buskommunikationen. Se avsnitt 10. Inställningarnas prioritet. Ställ in en av följande driftsformer: Max. Normal (drift) Min. Stopp. Driftsformerna kan ställas in utan att ändra börvärdesinställningen Felmeddelanden På E-pumpar kan fel ge upphov till två typer av indikeringar: larm eller varning. Ett "larmfel" utlöser en larmindikering på R100 och gör att pumpen växlar driftsform, vanligen till stopp. För vissa fel som utlöser larm är dock pumpen inställd för att fortsätta att arbeta trots att larm utlösts. Ett "varningsfel" utlöser en varningsindikering på R100 men gör inte att pumpen växlar driftsform. Larm Anm. Indikeringen "varning" gäller bara för 3-faspumpar. Vid larm visas larmorsaken i denna displaybild. Möjliga orsaker: Ingen larmindikering För hög motortemperatur Underspänning Nätspänningsasymmetri (11-22 kw) Överspänning Får många återstarter (efter fel) Överbelastning Underbelastning (11-22 kw) Sensorsignal utanför signalområde Börvärdessignal utanför signalområde Externt fel Annat fel. Om pumpen ställts in för manuell återstart kan felmeddelandet raderas i den här displaybilden, när felorsaken upphört. 19

20 Svenska (SE) (bara 3-faspumpar) Vid varning visas orsaken i den här displaybilden. Möjliga orsaker: Ingen varningsindikering Sensorsignal utanför signalområde Smörj motorlager (bara mellan kw), se avsnitt 18.2 Byt ut motorlager, se avsnitt 18.3 Byt varistor (bara mellan kw), se avsnitt Ett varningsmeddelande försvinner automatiskt så snart felet har åtgärdats Fellogg R100 har en loggfunktion för båda feltyperna (larm och varning). Larmlogg 8.2 Menyn STATUS I denna meny visas uteslutande statusbilder. Det är inte möjligt att ändra eller ställa in värden. De värden som visas är de värden som gällde när den senaste kommunikationen mellan R100 och pumpen ägde rum. Om något statusvärde skall uppdateras, rikta R100 mot manöverpanelen och tryck på "OK". Om någon parameter, t ex varvtal, skall anropas, håll knappen "OK" intryckt så länge du vill övervaka den önskade parametern. Under varje displaybild anges toleransen för det visade värdet. Toleranserna är endast angivna som information och anges i procent av max.värdet för respektive parameter Aktuellt börvärde Tolerans: ± 2 % Denna displaybild visar aktuellt börvärde samt externt börvärde i % av driftsområdet från min. värde till aktuellt börvärde, se avsnitt 12. Extern börvärdessignal Driftsform För "larmfel" visas de fem senaste larmen i larmloggen. Larm log 1 visar det senaste inträffade felet, Larm log 2 visar det näst senaste etc. Exemplet ovan ger följande information: larmindikeringen Underspänning felkoden (73) antalet minuter pumpen varit ansluten till elnätet sedan felet inträffade, 8 min. slogg (bara 3-faspumpar) Den här dispaybilden visar aktuell driftsform (Stopp, Min., Normal (drift) eller Max.). Dessutom visas varifrån den ställts in (Pump, R100, BUS eller Extern) Aktuellt värde För "varningsfel" visas de fem senaste varningarna i varningsloggen. log 1 visar det senaste inträffade felet, log 2 visar det näst senaste etc. Exemplet ovan ger följande information: varningsindikeringen Smörj motorlager felkoden (240) antalet minuter pumpen varit ansluten till elnätet sedan felet inträffade, 30 min. Denna displaybild visar det faktiska uppmätta värdet från en ansluten sensor. Om ingen sensor är ansluten till pumpen, kommer "-" visas i displayen Varvtal Tolerans: ± 5 % Den här displaybilden visar pumpens aktuella varvtal. 20
