1 GRUNDFOS INSTRUCTIONS Unilift KP 150, KP 250, KP 350 Installation and operating instructions

2 Declaration of Conformity We Grundfos declare under our sole responsibility that the products Unilift KP 150, KP 250 and KP 350, to which this declaration relates, are in conformity with the Council Directives on the approximation of the laws of the EC Member States relating to Machinery (98/37/EC). Standard used: EN ISO Electromagnetic compatibility (89/336/EEC). Standards used: EN and EN Electrical equipment designed for use within certain voltage limits (73/23/EEC) [95]. Standards used: EN : 1994 and EN : Construction products (89/106/EEC). Standard used: EN Déclaration de Conformité Nous Grundfos déclarons sous notre seule responsabilité que les produits Unilift KP 150, KP 250 et KP 350 auxquels se réfère cette déclaration sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives à Machines (98/37/CE). Standard utilisé: EN ISO Compatibilité électromagnétique (89/336/CEE). Standards utilisés: EN et EN Matériel électrique destiné à employer dans certaines limites de tension (73/23/CEE) [95]. Standards utilisés: EN : 1994 et EN : Produits de construction (89/106/CEE). Standard utilisé: EN Declaración de Conformidad Nosotros Grundfos declaramos bajo nuestra única responsabilidad que los productos Unilift KP 150, KP 250 y KP 350 a los cuales se refiere esta declaración son conformes con las Directivas del Consejo relativas a la aproximación de las legislaciones de los Estados Miembros de la CE sobre Máquinas (98/37/CE). Norma aplicada: EN ISO Compatibilidad electromagnética (89/336/CEE). Normas aplicadas: EN y EN Material eléctrico destinado a utilizarse con determinadas límites de tensión (73/23/CEE) [95]. Normas aplicadas: EN : 1994 y EN : Productos de construcción (89/106/CEE). Norma aplicada: EN Δήλωση Συμμόρφωσης Εμείς η Grundfos δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προιόντα Unilift KP 150, KP 250 και KP 350 συμμορφώνονται με την Οδηγία του Συμβουλίου επί της σύγκλισης των νόμων των Κρατών Mελών της Ευρωπαικής Ενωσης σε σχέση με τα Μηχανήματα (98/37/EC). Πρότυπο που χρησιμοποιήθηκε: EN ISO Ηλεκτρομαγνητική συμβατότητα (89/336/EEC). Πρότυπα που χρησιμοποιήθηκαν: EN και EN Ηλεκτρικές συσκευές σχεδιασμένες γιά χρήση εντός ορισμένων ορίων ηλεκτρικής τάσης (73/23/EEC) [95]. Πρότυπα που χρησιμοποιήθηκαν: EN : 1994 και EN : Προϊόντα κατασκευών (89/106/EEC). Πρότυπο που χρησιμοποιήθηκε: EN Försäkran om överensstämmelse Vi Grundfos försäkrar under ansvar, att produkterna Unilift KP 150, KP 250 och KP 350, som omfattas av denna försäkran, är i överensstämmelse med Rådets Direktiv om inbördes närmande till EUmedlemsstaternas lagstiftning, avseende Maskinell utrustning (98/37/EC). Använd standard: EN ISO Elektromagnetisk kompatibilitet (89/336/EC). Använda standarder: EN och EN Elektrisk material avsedd för användning inom vissa spänningsgränser (73/23/EC) [95]. Använda standarder: EN : 1994 och EN : Produkter för bygg och anläggning (89/106/EC). Använd standard: EN Konformitätserklärung Wir Grundfos erklären in alleiniger Verantwortung, dass die Produkte Unilift KP 150, KP 250 und KP 350, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-Mitgliedstaaten übereinstimmen Maschinen (98/37/EG). Norm, die verwendet wurde: EN ISO Elektromagnetische Verträglichkeit (89/336/EWG). Normen, die verwendet wurden: EN und EN Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (73/23/EWG) [95]. Normen, die verwendet wurden: EN : 1994 und EN : Bauprodukte (89/106/EWG). Norm, die verwendet wurde: EN Dichiarazione di Conformità Noi Grundfos dichiariamo sotto la nostra esclusiva responsabilità che i prodotti Unilift KP 150, KP 250 e KP 350 ai quali questa dichiarazione se riferisce sono conformi alle Direttive del Consiglio concernente il ravvicinamento delle legislazioni degli Stati membri CE relative a Macchine (98/37/CE). Standard usato: EN ISO Compatibilità elettromagnetica (89/336/CEE). Standard usati: EN e EN Materiale elettrico destinato ad essere utilizzato entro certi limiti di tensione (73/23/CEE) [95]. Standard usati: EN : 1994 e EN : Prodotti da construzione (89/106/CEE). Standard usato: EN Declaração de Conformidade Nós Grundfos declaramos sob nossa única responsabilidade que os produtos Unilift KP 150, KP 250 e KP 350 aos quais se refere esta declaração estão em conformidade com as Directivas do Conselho das Comunidades Europeias relativas à aproximação das legislações dos Estados Membros respeitantes à Máquinas (98/37/CE). Norma utilizada: EN ISO Compatibilidade electromagnética (89/336/CEE). Normas utilizadas: EN e EN Material eléctrico destinado a ser utilizado dentro de certos limites de tensão (73/23/CEE) [95]. Normas utilizadas: EN : 1994 e EN : Produtos de construção (89/106/CEE). Norma utilizada: EN Overeenkomstigheidsverklaring Wij Grundfos verklaren geheel onder eigen verantwoordelijkheid dat de produkten Unilift KP 150, KP 250 en KP 350 waarop deze verklaring betrekking heeft in overeenstemming zijn met de Richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgevingen van de Lid- Staten betreffende Machines (98/37/EG). Norm: EN ISO Elektromagnetische compatibiliteit (89/336/EEG). Normen: EN en EN Elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen (73/23/EEG) [95]. Normen: EN : 1994 en EN : Bouwproducten (89/106/EEG). Norm: EN Vastaavuusvakuutus Me Grundfos vakuutamme yksin vastuullisesti, että tuotteet Unilift KP 150, KP 250 ja KP 350, jota tämä vakuutus koskee, noudattavat direktiivejä jotka käsittelevät EY:n jäsenvaltioiden koneellisia laitteita koskevien lakien yhdenmukaisuutta seur.: Koneet (98/37/EY). Käytetty standardi: EN ISO Elektromagneettinen vastaavuus (89/336/EY). Käytetyt standardit: EN ja EN Määrättyjen jänniterajoitusten puitteissa käytettävät sähköiset laitteet (73/23/EY) [95]. Käytetyt standardit: EN : 1994 ja EN : Rakennustuotteet (89/106/EY). Käytetty standardi: EN

3 Overensstemmelseserklæring Vi Grundfos erklærer under ansvar, at produkterne Unilift KP 150, KP 250 og KP 350, som denne erklæring omhandler, er i overensstemmelse med Rådets direktiver om indbyrdes tilnærmelse til EF medlemsstaternes lovgivning om Maskiner (98/37/EF). Anvendt standard: EN ISO Elektromagnetisk kompatibilitet (89/336/EØF). Anvendte standarder: EN og EN Elektrisk materiel bestemt til anvendelse inden for visse spændingsgrænser (73/23/EØF) [95]. Anvendte standarder: EN : 1994 og EN : Byggevarer (89/106/EØF). Anvendt standard: EN Свидетельство о соответствии требованиям Мы, фирма Grundfos, со всей ответственностью заявляем, что изделия Unilift KP 150, KP 250 и KP 350, к которым и относится данное свидетельство, отвечают требованиям следующих указаний Совета ЕС об унификации законодательных предписаний странчленов ЕС: Машиностроение (98/37/ЕС). Применявшиеся стандарты: Евростандарт EN ISO Электромагнитная совместимость (89/336/ЕЭС). Применявшиеся стандарты: Евростандарт EN и EN Электрические машины для эксплуатации в пределах определенного диапазона значений напряжения (73/23/ЕЭС) [95]. Применявшиеся стандарты: Евростандарт EN : 1994 и EN : Строительные изделия (89/106/ЕЭС). Применявшиеся стандарты: Евростандарт EN Izjava o ustreznosti Mi, Grundfos, pod polno odgovornostjo izjavljamo, da so izdelki Unilift KP 150, KP 250 in KP 350, na katere se ta izjava nanaša, v skladu z naslednjimi smernicami Sveta za uskladitev pravnih predpisov držav članic Evropske skupnosti: Stroji (98/37/EG). Uporabljena norma: EN ISO Elektromagnetna kompatibilnost (89/336/EWG). Uporabljeni normi: EN in EN Električna pogonska sredstva za uporabo v določenih napetostnih mejah (73/23/EWG) [95]. Uporabljeni normi: EN : 1994 in EN : Izdelek gradnje (89/106/EEC) Uporabljeni standard: EN Izjava o konformitetu Mi, Grundfos, izjavljujemo pod potpunom odgovornošću da su proizvodi Unilift KP 150, KP 250 i KP 350 na koje se odnosi ova izjava u saglasnosti sa smernicama i uputstvima Saveta za usaglašavanje pravnih propisa članica Evropske unije: mašine (98/37/EG), korišćen standard: EN ISO elektromagnetna usaglašenost (89/336/EWG), korišćeni standardi: EN i EN električna oprema razvijena za korišćenje unutar određenih naponskih granica (73/23/EWG) [95], korišćeni standardi: EN : 1994 i EN : Konstruktivni proizvodi (89/106/EEC) korišćen standard: EN Декларация за съответствие Ние, фирма Grundfos заявяваме с пълна отговорност, че продуктите Unilift KP 150, KP 250 и KP 350, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕО: Машини (98/37/EO). Приложена норма: EN ISO Електромагнетична поносимост (89/336/EИO). Приложени норми: EN и EN Електрически машини и съоръжения за употреба в рамките на определени граници на напрежение на електрическия ток (73/23/EИO) [95]. Приложени норми: EN : 1994 и EN : Конструктивни продукти (89/106/ЕИО) Приложени норми: EN Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby Unilift KP 150, KP 250 i KP 350, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich EG: maszyny (98/37/EG), zastosowana norma: EN ISO zgodność elektromagnetyczna (89/336/EWG), zastosowane normy: EN i EN wyposażenie elektryczne do stosowania w określonym zakresie napięć (73/23/EWG) [95], zastosowane normy: EN : 1994 i EN : Budowa wyrobu (89/106/EEC) Zastosowana norma: EN Konformitási nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy az Unilift KP 150, KP 250 és KP 350 termékek, amelyekre jelen nyilatkozat vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi irányelveinek: Gépek (98/37/EK). Alkalmazott szabvány: EN ISO Elektromágneses összeférhetőség (89/336/EGK). Alkalmazott szabványok: EN és EN Meghatározott feszültség határokon belül használt elektromos eszközök (73/23/EGK) [95]. Alkalmazott szabványok: EN : 1994 és EN : Összeépített berendezések (89/106/EEC) Alkalmazott szabvány: EN Izjava o usklađenosti Mi, Grundfos, izjavljujemo uz punu odgovornost, da su proizvodi Unilift KP 150, KP 250 i KP 350, na koje se ova izjava odnosi, sukladni smjernicama Savjeta za prilagodbu propisa država-članica EZ: Strojevi (98/37/EZ). Korištena norma: EN ISO Elektromagnetska kompatibilnost (89/336/EEZ). Korištene norme: EN i EN Električni pogonski uređaji za korištenje unutar određenih granica napona (73/23/EEZ) [95]. Korištene norme: EN : 1994 i EN : Građevni proizvodi (89/106/EEZ). Korištena norma: EN Declaraţie de conformitate Noi, Grundfos, declarăm asumându-ne întreaga responsabilitate că produsele Unilift KP 150, KP 250 şi KP 350 la care se referă această declaraţie sunt în conformitate cu Directivele Consiliului în ceea ce priveşte alinierea legislaţiilor Statelor Membre ale CE, referitoare la: Utilaje (98/37/CE). Standard aplicat: EN ISO Compatibilitate electromagnetică (89/336/CEE). Standarde aplicate: EN şi EN Echipamente electrice destinate utilizării între limite exacte de tensiune (73/23/CEE) [95]. Standarde aplicate: EN : 1994 şi EN : Constructia produselor (89/106/EEC). Standard folosit: EN Prohlášení o konformitě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky Unilift KP 150, KP 250 a KP 350 na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: strojírenství (98/37/EG), použitá norma: EN ISO elektromagnetická kompatibilita (89/336/EWG), použité normy: EN a EN provozování spotřebičů v toleranci napětí (73/23/EWG) [95], použité normy: EN : 1994 a EN : Konstrukční výrobky (89/106/EEC). Použitá norma: EN

4 Prehlásenie o konformite My firma Grundfos, na svoju plnú zodpovednost prehlasujeme, že výrobky Unilift KP 150, KP 250 a KP 350, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s nasledovnými smernicami Rady pro zblíženie právnych predpisov členských zemí Európskej únie: Stroje (98/37/EG), Použitá norma: EN ISO Elektromagnetická kompatibilita (89/336/EWG), Použité normy: EN a EN Elektrické prevádzkové prostriedky, použité v určitom napät ovom rozsahu (73/23/EWG) [95], Použité normy: EN : 1994 a EN : Konštrukcné výrobky (89/106/EEC) Použitá norma: EN Vastavuse deklaratsioon Meie Grundfos deklareerime enda ainuvastutusel, et toode Unilift KP 150, KP 250 ja KP 350, mille kohta käesolev juhend käib, on vastavuses EL nõukogu Direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinad (98/37/EC). Kasutatud standardit: EN ISO Elektrimagnetilist ühilduvust (89/336/EEC). Kasutatud standardit: EN ja EN Madalapinge-elektriseadmed (73/23/EEC) [95]. Kasutatud standardit: EN : 1994 ja EN : Ehituslikud tooted (89/106/EEC). Kasutatud standardit: EN Uygunluk Bildirgesi Biz Grundfos olarak, bu beyanda belirtilen Unilift KP 150, KP 250 ve KP 350 ürünlerinin, Makina (98/37/EC). Kullanılan standart: EN ISO Elektromanyetik uyumluluk (89/336/EEC). Kullanılan standartlar: EN ve EN Belli voltaj sınırlarında kullanılmak üzere üretilmiş elektrik donanımı (73/23/EEC) [95]. Kullanılan standartlar: EN : 1994 ve EN : Yapi ürünleri (89/106/EEC) Kullanılan standart: EN ile ilgili olarak Avrupa topluluğu'na Üye Devletlerin yasalarında yer alan Belediye Yönetmeliklerine uygun oldugunu, tüm sorumluluğu bize ait olmak üzere beyan ederiz. Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai Unilift KP 150, KP 250 ir KP 350, kuriems skirta ši deklaracija, atitinka Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo šiose srityse: Mašinos (98/37/EC). Naudojamas standartas: EN ISO Elektromagnetinis suderinamumas (89/336/EEC). Naudojami standartai: EN ir EN Elektriniai prietaisai, skirti naudoti tam tikrose įtampų ribose (73/23/EEC) [95]. Naudojami standartai: EN : 1994 ir EN : Statybinės medžiagos (89/106/EEC). Naudojamas standartas: EN Bjerringbro, 1st February 2006 Svend Aage Kaae Technical Director 4

5 Unilift KP 150, KP 250, KP 350 Installation and operating instructions 6 Montage- und Betriebsanleitung 12 Notice d'installation et d'entretien 20 Istruzioni di installazione e funzionamento 26 Instrucciones de instalación y funcionamiento 32 Instruções de instalação e funcionamento 38 Οδηγίες εγκατάστασης και λειτουργίας 44 Installatie- en bedieningsinstructies 51 Monterings- och driftsinstruktion 58 Asennus- ja käyttöohjeet 64 Monterings- og driftsinstruktion 70 Instrukcja montażu i eksploatacji 76 Руководство по монтажу и эксплуатации 84 Szerelési és üzemeltetési utasítás 92 Navodilo za montažo in obratovanje 99 Montažne i pogonske upute 106 Uputstvo za montažu i upotrebu 113 Instrucţiuni de instalare şi utilizare 120 Упътване за монтаж и експлоатация 126 Montážní a provozní návod 134 Návod na montáž a prevádzku 141 Montaj ve kullanım kılavuzu 148 Paigaldus- ja kasutusjuhend 157 Įrengimo ir naudojimo instrukcija 163 5

6 INNEHÅLLSFÖRTECKNING Sida 1. Allmänt Användning Driftsområde Ljudtrycksnivå Elanslutningar Kontroll av rotationsriktningen Installation Anslutning Placering Inställning av flytande nivåbrytare Vertikal nivåbrytare Drift och underhåll Rengöring av pumpen Utbyte av delar Felsökning Destruktion Allmänt Läs noggrant igenom denna monteringsoch driftsinstruktion innan installation av pumpen påbörjas. I övrigt skall installation och drift ske enligt lokala föreskrifter och gängse praxis. Med flytande nivåbrytare Fig Tryckstuds Rp 1¼. 2. Handtag. 3. Ledningshållare. 4. Inloppssil. 5. Hölje. 6. Flytande nivåbrytare. 7. Vertikal nivåbrytare. 1.1 Användning Med vertikal nivåbrytare Grundfos Unilift KP 150, KP 250 och KP 350 är enstegs dränkbara grundvattenpumpar för pumpning av lätt förorenat vatten, s.k. gråvatten. TM Pumpar med flytande nivåbrytare: Pumpen kan pumpa vatten med ett begränsat innehåll av fasta partiklar upp till en storlek av ø10 mm utan att stoppa eller gå sönder. Pumpen kan användas både för automatisk och manuell drift och är lämplig för såväl stationär som transportabel användning. Pumpen är konstruerad för bland annat: Pumpning av avloppsvatten från tvättmaskiner, bad, tvättställ etc. från lägre liggande utrymmen till avloppssystemet. Pumpning i källare etc. i händelse av översvämning. Pumpning i dräneringsbrunnar. Pumpning i dagvattenbrunnar med tillrinning från takrännor, schakt, tunnlar etc. Tömning av swimmingpooler och andra bassänger. Pumpar med vertikal nivåbrytare: Pumpen får endast användas till pumpning av rent grundvatten. Allmänt: Pumpen är inte avsedd för pumpning av: vätskor med långfibrigt innehåll, brännbara vätskor (olja, bensin mm), aggressiva vätskor. OBS: Pumpen innehåller ca. 70 ml ogiftig motorvätska, som vid eventuellt läckage kan förorena pumpvätskan. 1.2 Driftsområde Vätsketemperatur: Min. 0 C. Maximal vätsketemperatur beror på pumpens märkspänning. Se nedanstående tabell. Spänning Pumpen får inte användas i swimmingpooler eller liknande anläggningar, när det finns personer i vattnet. 1 x 100 V, 50 Hz 1 x 110 V, 50 Hz 1 x V, 50 Hz* 1 x V, 50 Hz 1 x V, 50 Hz* 1 x V, 50 Hz 1 x 100 V, 60 Hz 1 x 115 V, 60 Hz 1 x 220 V, 60 Hz 3 x 200 V, 50 Hz 3 x V, 50 Hz* 3 x V, 50 Hz 3 x 200 V, 60 Hz Maximal vätsketemperatur 35 C 40 C 40 C 50 C 50 C 50 C 35 C +50 C (+45 C KP 350) 40 C 35 C 50 C 50 C 35 C Med intervaller på minst 30 minuter tillåts dock 2 minuters drift vid max. 70 C. * Spänningsvariant för Unilift KP

7 Förvaringstemperatur: Installationsdjup: Ned till 20 C. Max. 10 m under vätskeytan. 1.3 Ljudtrycksnivå Pumpens ljudtrycknivå ligger under de gränsvärden som anges i Europarådets direktiv 98/37/EC (maskindirektivet). 2. Elanslutningar OBS: Om pumpen skall användas som transportabel pump för olika uppgifter, skall, beroende på lokal lagstiftning, typen med 10 m elkabel användas. Elanslutning skall utföras i enlighet med gällande normer och föreskrifter. Kontrollera, att nätspänning och frekvens motsvarar de värden som anges på pumpens typskylt. Av säkerhetsskäl skall pumpen anslutas med en jordad stickkontakt. Det rekommenderas att förse den fasta installationen med en jordfelsbrytare med utlösningsström < 30 ma. Pumpen skall anslutas till extern arbetsbrytare med ett kontaktavstånd på min. 3 mm i alla poler. Pumpen har inbyggd termobrytare och kräver inget extra motorskydd. Motorer till Unilift KP 350, 3 x 200 V, 50 och 60 Hz, skall anslutas till ett motorskydd. Om motorn överbelastas stoppar den automatiskt. När den är tillräckligt avkyld startar den automatiskt. 3-fas pumpar, som skall installeras med nivåautomatik, skall anslutas till strömförsörjning via en kontaktor, se fig Kontroll av rotationsriktningen (endast 3-fas pumpar) Kontroll av rotationsriktningen utförs på följande sätt och bör ske varje gång pumpen ansluts till en ny installation: 1. Ställ pumpen på ett plant underlag. 2. Starta och stoppa pumpen. 3. Observera hur pumpen rör sig vid start. Vrider sig pumpen så som visas i fig. 3 (medurs), är motorns rotationsriktning korrekt (moturs). Om så inte är fallet, låt två av fasledarna byta plats. Fig. 3 Om pumpen är ansluten till ett rörsystem, kan kontroll av rotationsriktningen ske på följande sätt: 1. Starta pumpen och kontrollera vattenmängden. 2. Stoppa pumpen och låt två av fasledarna byta plats. 3. Starta pumpen och kontrollera vattenmängden. 4. Stoppa pumpen. 5. Jämför resultaten i punkt 1. och 3. Den anslutning av fasledarna som ger mest vatten anger rätt rotationsriktning. 3. Installation GRUNDFOS TYPE KPXXX U XXXXXXX V Serial no. P1XXXXXXXXXA 01.XX XX XX Hz P 1 XXX W XXX A Ins. cl. F IP68 Made in Denmark Qmax XXXX m 3 /h Hmax XXX m 10 m TM Anslutning Tryckröret/-slangen monteras i tryckstudsen Rp 1¼. Stålrör skruvas direkt i tryckstudsen. Vid stationära installationer monteras ett kopplingsstycke på tryckröret för att underlätta montering och demontering. Används slang monteras en slangförskruvning. Röränden/slangförskruvningen tätas (med blånor, teflon eller liknande) innan den skruvas fast. OBS: Pumpen får inte monteras hängande i tryckröret. Gul/grön Blå Brun Svart TM Fig. 2 59

8 60 Vid stationär installation med nivåbrytare skall en backventil monteras på tryckröret/-slangen. Installeras pumpen i en brunn och med en minimum fri ledningslängd enligt fig. 9, skall brunnens mått vara minimum enligt fig. 4 för att säkra att den flytande nivåbrytaren kan röra sig fritt. Fig. 5 visar en pump med vertikal nivåbrytare. I övrigt dimensioneras brunnen efter förhållandet mellan tillrinning till brunnen och pumpens flöde. Fig. 4 Fig Placering Pumpar med eller utan flytande nivåbrytare kan användas vertikalt med tryckstudsen uppåt, horisontalt eller lutande med tryckstudsen som den högsta punkten på pumpen, se fig. 6. OBS: Pumpar med vertikal nivåbrytare skall användas i vertikal ställning. Fig. 6 Pumpen är klar att placera när rör/slang är monterade. OBS: Pumpen får inte sänkas/lyftas i elledningen. Pumpen sänks/lyfts i rör eller slang eller i en lina som fästs i pumpens handtag. Pumpen placeras så att inloppssilen inte blir helt eller delvis täckt slam, lera eller liknande. Detta undviks genom att pumpen placeras på tegelstenar, en järnplåt eller liknande, se fig. 7. Fig Inställning av flytande nivåbrytare Nivåskillnaden mellan start och stopp kan justeras genom att den fria ledningslängden mellan nivåbrytaren och bärhandtaget på pumpen ändras. Stor nivåskillnad: Stor fri ledningslängd. Den får dock vara högst 150 mm, se fig. 8. Fig. 8 * För Unilift KP 350 är dock avståndet mellan inloppssilens botten och lägsta nivå för den flytande nivåbrytaren 110 mm. TM TM ø 350 mm 400 mm 400 mm Med flytande nivåbrytare ø 350 mm ø 250 mm 400 mm ø 250 mm 400 mm Med vertikal nivåbrytare TM TM TM Max. 150mm Start Stop 100mm 225mm Max 150 mm Start 225 mm Stopp 100 mm (110 mm*)

9 Liten nivåskillnad: Liten fri ledningslängd. Den skall dock vara minst 70 mm, se fig. 9. Min. Min. 70 mm Start mm mm Stopp mm mm(150 mm*) TM Rengöring av pumpen Avger inte pumpen tillräcklig mängd vatten på grund av avlagringar eller dylikt, tas pumpen isär och rengörs. Isärtagning av pumpen görs enligt följande: 1. Bryt pumpens strömtillförsel. 2. Töm pumpen. 3. En skruvmejsel sätts in mellan höljet och inloppssilen och trycks in hårt. Detta görs på flera ställen runt vid inloppssilen tills detta lossnar, se fig. 11. Fig. 9 * För Unilift KP 350 är dock avståndet mellan inloppssilens botten och lägsta nivå för den flytande nivåbrytaren 150 mm. 3.4 Vertikal nivåbrytare På pumpar med vertikal nivåbrytare kan nivåskilnaden mellan start och stopp ej justeras. Start/stoppnivåerna framgår av fig. 10. TM Start 80 mm Stopp 100 mm (110 mm*) TM Fig Gör rent inloppssilen och sätt tillbaka det igen. Om pumpen inte regelbundet ger tillräckligt med vatten tas pumpen isär ytterligare, se nedan: 1. Bryt pumpens strömtillförsel. 2. Vrid pumphuset ett kvarts varv moturs, med en skruvmejsel, se pilen på pumphuset och dra av det, se fig. 12. Fig. 10 * För Unilift KP 350 är dock avståndet mellan inloppssilens botten och lägsta nivå för nivåkontakten 110 mm. 4. Drift och underhåll Pumpen är under normala driftsförhållanden underhållsfri. Har pumpen använts till andra vätskor än rent vatten, bör den sköljas med rent vatten omedelbart efter användningen. Av säkerhetsskäl skall inloppssilen alltid vara fastmonterat på pumpen under drift. Innan varje isärtagning av pumpen, skall strömtillförseln till pumpen vara bruten. Var försiktig vid demonteringen så att inga skarpkantade delar orsakar skärskador. Fig. 12 Pumphus TM

10 3. Rengör och skölj pumpen invändigt mellan motor och hölje samt rengör hjulet, se fig. 13. Fig Kontrollera att pumphjulet kan rotera fritt. Kan det inte det, demonteras hjulet: Skruva av muttern (nyckeldimension 13 mm) på motoraxeln. Hjulet förhindras att rotera med en skruvmejsel, se fig. 14. Rengör runt hjulet och axeln. TM Pumptyp KP 150, 50 Hz KP 250, 50 Hz KP 150, 60 Hz KP 250, 60 Hz KP 350, 50 Hz KP 350, 60 Hz Beställningsnummer Pumphjulssats Pumphus KP 150 och KP KP Servicesats Pos. Benämning Antal A Pumphjul 1 Pumphjulssats B Mutter 1 C Tätningsdel 1 Pumphus D Pumphus 1 Har pumpen skador/defekter på delar som inte finns med i servicesatserna ovan, kontakta pumpleverantören. OBS: Kabel och nivåbrytare får endast bytas av Grundfos auktoriserad serviceverkstad. TM Fig Kontrollera pumphjulet, pumphuset och tätningsdelen. Ev. defekta delar byts ut. 6. Hopsättning av pumpen sker som isärtagning, fast i omvänd ordning. OBS: Kontrollera före och under hopsättning av pumphuset, att tätningsdelen är korrekt monterad, se fig. 15. För att underlätta hopsättningen kan tätningsdelen fuktas med vatten. 4.2 Utbyte av delar Det är möjligt att byta pumphjul, pumphus och tätningsdel. Servicesatsens beställningsnummer och innehåll framgår av nedanstående tabeller och fig. 15. TM Fig

11 5. Felsökning Fel 1. Ingen motorreaktion vid motorstart. 2. Motorskyddet löser ut efter en kort stunds drift. 3. Pumpen arbetar, men avger otillräcklig vätskemängd. 4. Pumpen arbetar, men avger inget vatten. Orsak a) Strömtillförseln bruten. b) Pumpen stoppad av nivåbrytaren. c) Säkringar brända. d) Motorskyddet har löst ut (se avsnitt 2. Elanslutningar). a) Pumpvätskans temperatur är högre än angivet i avsnitt 1.2 Driftsområde. b) Pumpen är delvis igensatt av föroreningar (se avsnitt 4. Drift och underhåll). c) Pumpen är mekaniskt blockerad (se avsnitt 4. Drift och underhåll). a) Pumpen är delvis igensatt av föroreningar (se avsnitt 4. Drift och underhåll). b) Tryckröret/-slangen är delvis igensatt. Kontrollera ev. backventil. c) Kontrollera pumphjulet, pumphuset och tätningsdelen (se avsnitt 4. Drift och underhåll). d) Fel rotationsriktning på 3-fas pumpar (se avsnitt 2.1 Kontroll av rotationsriktningen). a) Pumpen är igensatt av föroreningar (se avsnitt 4. Drift och underhåll). b) Ev. backventil på tryckrör/-slang blockerad i stängt läge. c) Vätskenivån för låg. Vid normal drift skall inloppssilen vara täckt av pumpvätskan. d) Pumpar med flytande nivåbrytare: Nivåbrytarens fria ledningslängd är för stor (se avsnitt 3.3 Inställning av flytande nivåbrytare). 6. Destruktion Destruktion av denna produkt eller delar härav skall ske enligt följande riktlinjer: 1. Använd lokalt gällande offentliga eller privata förordningar eller regler för destruktion. 2. Om sådana föreskrifter eller förordningar saknas eller att material som ingår i produkten inte emottages, kan produkten eller därifrån eventuella miljöfarliga material lämnas till närmaste Grundfos-bolag. Rätt till ändringar förbehålles. 63

12 Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Albania COALB sh.p.k. Rr.Dervish Hekali N.1 AL-Tirana Phone: Telefax: Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске Минск ул.олешева 14 Телефон: (8632) Факс: (8632) Bosnia/Herzegovina GRUNDFOS Sarajevo Paromlinska br. 16, BiH Sarajevo Phone: Telefax: Brazil GRUNDFOS do Brasil Ltda. Rua Tomazina 106 CEP Pinhais - PR Phone: Telefax: Bulgaria GRUNDFOS Pumpen Vertrieb Representative Office - Bulgaria Bulgaria, 1421 Sofia Lozenetz District Arsenalski blvd. Phone: , Telefax: Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 22 Floor, Xin Hua Lian Building Huai Hai Rd, (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS predstavništvo Zagreb Radoslava Cimermana 64a HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 Piispankylä FIN Vantaa (Helsinki) Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited Flat A, Ground Floor 61/62 Chamiers Aptmt Chamiers Road Chennai Phone: Telefax: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K , Shin Miyakoda Hamamatsu City Shizuoka pref Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Macedonia MAKOTERM Dame Gruev Street 7 MK Skoplje Phone: Telefax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: Mexico Bombas GRUNDFOS de Mexico S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Mexico Phone: Telefax: Netherlands GRUNDFOS Nederland B.V. Postbus 104 NL-1380 AC Weesp Tel.: Telefax: / New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Phone: (+48-61) Telefax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: Republic of Moldova MOLDOCON S.R.L. Bd. Dacia 40/1 MD Chishinau Phone: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia and Montenegro GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: , Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS PUMPEN VERTRIEB Ges.m.b.H., Podružnica Ljubljana Blatnica 1, SI-1236 Trzin Phone: Telefax: slovenia@grundfos.si Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Lunnagårdsgatan Mölndal Tel.: Telefax: Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 947/168 Moo 12, Bangna-Trad Rd., K.M. 3, Bangna, Phrakanong Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС Украина ул. Владимирская, 71, оф. 45 г. Киев, 01033, Украина, Тел Факс United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised

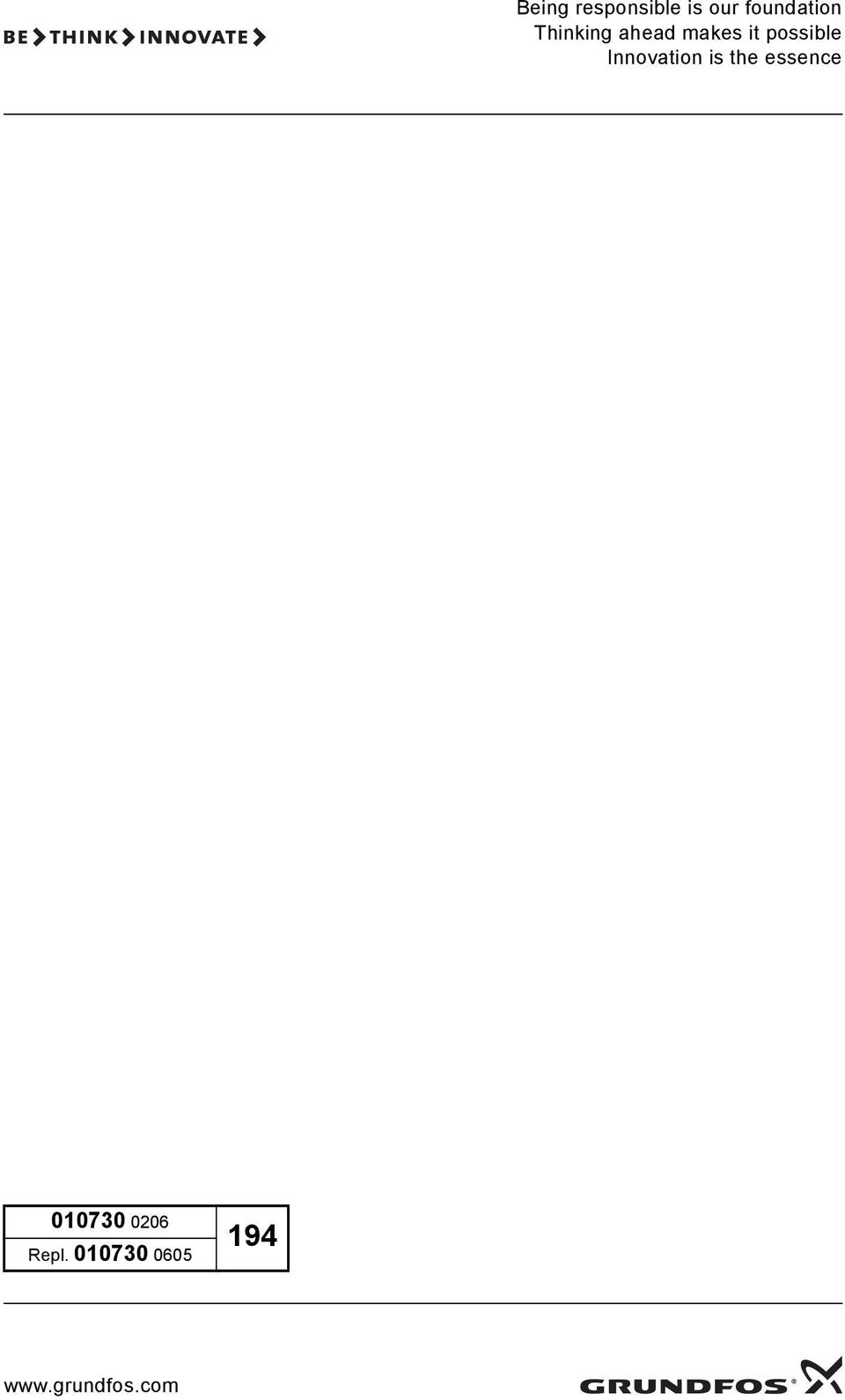

13 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Repl
