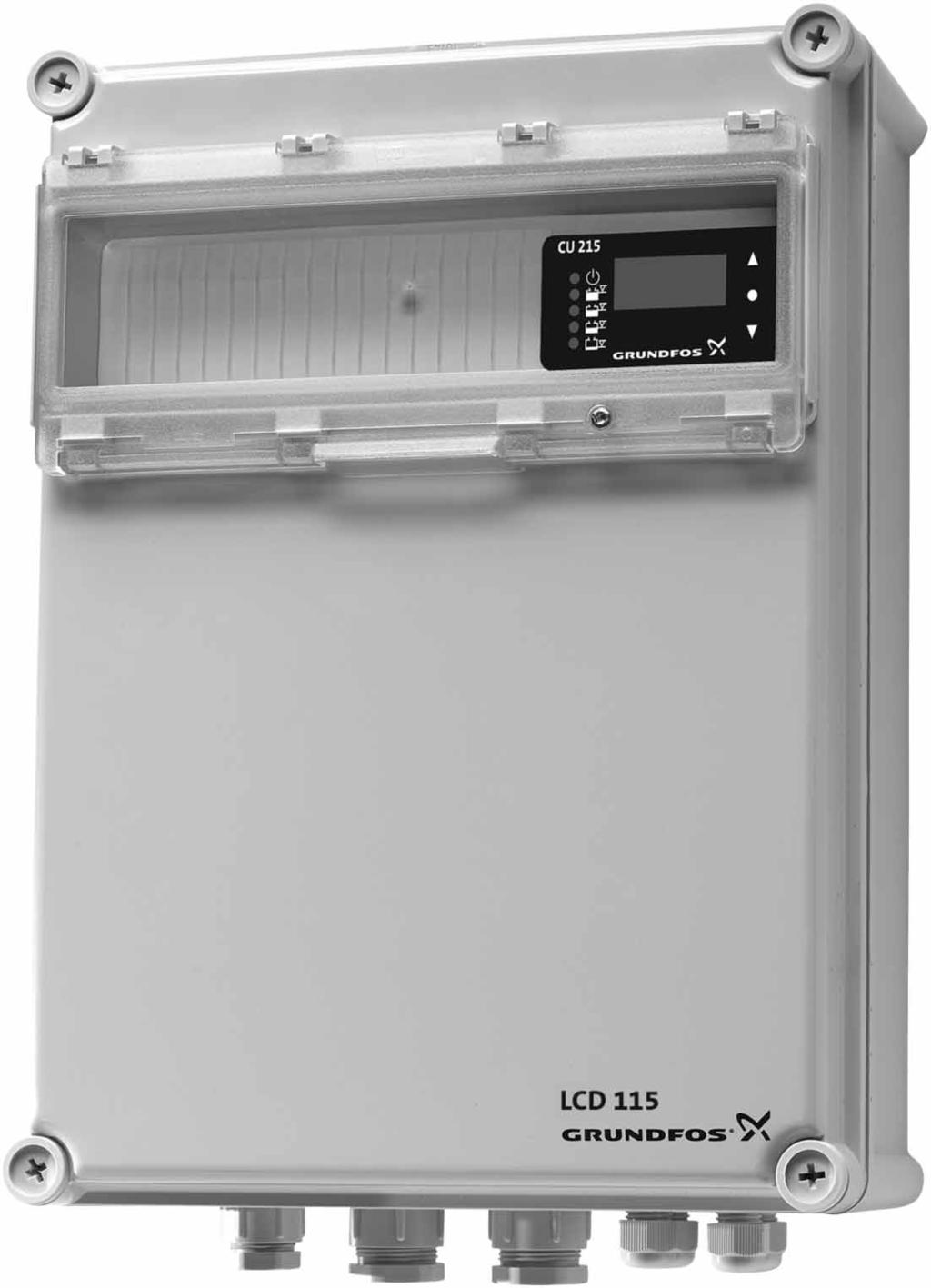

1 GRUNDFOS INSTRUKTIONER LC, LCD 115 Monterings- och driftsinstruktion

2 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion Översättning av den engelska originalversionen. INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 2 2. Inledning Produktbeskrivning Funktioner Identifikation Krav 2 3. Produktöversikt Styrenhetens skåp Anslutning 3 4. Installation Placering Montering av skåpet Anslutning av skåpet 4 5. Välja läget Start Start med växling (endast LCD) Nivåomvandlare 6 6. Avläsning av displayen 6 7. Konfigurering av styrenhet 6 8. Underhåll 8 9. Tekniska data Felsökning Destruktion 9 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. 1. Symboler som förekommer i denna instruktion Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Om dessa instruktioner inte följs, kan det medföra elektriska stötar med risk för allvarliga personskador eller dödsfall. Dessa instruktioner måste följas för explosionsskyddade pumpar. Det rekommenderas att följa dessa instruktioner även för standardpumpar. Om dessa säkerhetsinstruktioner inte följs finns risk för funktionsfel eller skador på utrustningen. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 2. Inledning Denna instruktion finns också tillgänglig i product center på grundfos.se. 2.1 Produktbeskrivning Styrenheten LC, LCD 115 är avsedd att styra en eller två pumpar i spillvatten- och dräneringssystem. Den startar/stannar pumparna och genererar larm automatiskt baserat på signaler från en analog nivåsensor i pumpbrunnen. Styrenheten kan ställas in i tre lägen: Start Start med växling nivåomvandlare 2.2 Funktioner Styrning av en eller två pumpar baserat på analog nivåmätning indikering av vätskenivå larmindikeringar: hög vätskenivå via nivåsensor hög vätskenivå via nivåvippa (tillval) överbelastning (via motorskyddsrelä) övertemperatur (via PTC-termistor eller termisk brytare i motor) summerlarm (tillval) automatisk larmåterställning automatisk omstart efter stopp på grund av övertemperatur 2.3 Identifikation Exempel LC DOL LC: LCD: styrenhet för en pump styrenhet för två pumpar 115: typbeteckning Fasspänning (V) 1: 3: 1-fas 3-fas Max. driftström per pump (A) DOL: direktstart SS: mjukstartare 40: driftskondensator 40/150: drift- och startkondensator Typ av styrenhet, driftspänning etc. framgår av typskylten, som sitter på sidan av styrenhetens skåp. 2.4 Krav Nivåsensor Typ: Skärmad kabel med 2 ledare. Sensorsignal: 4-20 ma. Sensormatning: 24 V DC (+ 5/- 15 %). Max. kabellängd: 30 m. Brunn Brunnens vätskenivå för inte vara större än 10 m, vilket är sensorns maximala kapacitet. 2

3 3. Produktöversikt 3.2 Anslutning 3.1 Styrenhetens skåp Svenska (SE) T11 T21 T22 T12 Ub Io TM Fig. 2 Anslutning för sensor och larmanordningar (LCD) TM Pos T11-T21 T12-T22 Beskrivning Utgång för extern anordning för högnivålarm (NO- NC) Ingång för motorns PTC-termistor/termiska brytare Ingång för andra motorns PTC-termistor/termiska brytare. Endast LCD. lo-ub Ingång för analog nivåsensor. Ub levererar 24 V likspänning till CU Utgång för extern anordning för högnivålarm (NO) Ingång för nivåvippa för hög nivå (tillval) Fig. 1 Intern konstruktion för LCD 115, A, direktstart Pos. Beskrivning 1 CU 215-modul 2 Anslutning för sensor och larmanordningar. Se figur 2. 3 Högnivårelä 4 Kontaktor 5 Överlastrelä. Endast direktstart. 6 Anslutning för strömförsörjning Säkringshållare för styrkretsens säkringar (1 till 3 beroende på ström-/spänningsutförande) 7 8 Skyddstransformator 9 Jordskena 10 Kabelgenomföringar 11 Hål för fästskruvar 3

4 Svenska (SE) 4. Installation Innan något arbete påbörjas på pumpar som använts för att pumpa vätskor som kan anses vara hälsovådliga eller potentiellt hälsovådliga ska pump, brunn etc. rengöras och ventileras noggrant i enlighet med lokala bestämmelser. 4.2 Montering av skåpet 1. Avlägsna eventuella transportsskydd inuti skåpet. 2. Montera skåpet på en plan vägg med skruvar genom fästhålen. Se figur 1. Anm. Kabelgenomföringarna måste vara riktade nedåt. Montera extra kabelgenomföringar i skåpets underdel om det behövs. Installationen ska utföras av behörig personal, i enlighet med lokala bestämmelser. 4.1 Placering Slå från strömförsörjningen innan anslutningar i styrenheten eller arbete i pumpar, brunnar etc. utförs. Säkerställ att spänningsförsörjningen inte kan slås till av misstag. I potentiellt explosiva områden måste nivåvippan, om sådan finns, vara ansluten via en Ex-barriär, t.ex. Grundfos LC-Ex4 Zener barrirr (nr ). Använd enbart nivåvippor som är godkända för användning i potentiellt explosiva områden. Installera styrenheten och Ex-barriären utanför det potentiellt explosiva området. Styrenheten kan installeras vid en omgivningstemperatur på -30 till 50 C. Styrenheten måste placeras i ett skyddande skjul eller skåp om den installeras utomhus. Den får inte exponeras för direkt solljus. Sensorkabelns maximala längd är 30 m. 4.3 Anslutning av skåpet Anslut följande anordningar till styrenheten: Nivåsensor. Se figur 3. Strömförsörjning. Se figur 4. Pump(ar). Se figur 4. Tillval: Övertemperaturskydd. Se figur 3. Nivåvippa för hög nivå. Se figur 3. Extern anordning för högnivålarm. Se figur 3. Extern anordning för övertemperaturlarm. Se figur 3. Se även det kopplingsschema som medföljer produkten. Anm. Kontrollera att en 250 ma säkring är monterad i säkringshållare. Se pos. 6 i figur 1. Anslut skärmen på ledaren från nivåsensorn via en metallklämma till den jordade bakre metallplattan i skåpet. 3 - NC T21 T22 5 Ub NO T11 T12 4 Io COM N L M1 M2 N L 4-20 ma TM Fig. 3 Anslutning av sensor och larmanordningar 4

5 Följande scheman visar hur motorer och strömförsörjning ska anslutas för versionerna direktstart och mjukstart. För andra versioner, se de kopplingsscheman som medföljer produkten. Direktstart, 1-fas Direktstart, 3-fas U1 N1 U1 V1 W1 N1 Svenska (SE) 1U2 1N2 2U2 2N2 1U2 1V2 1W2 2U2 2V2 2W2 L N L1 L2L3 N 1~ 3~ T11 T21 T12 T22 TM T11 T21 T12 T22 TM Mjukstart, 1-fas Mjukstart, 3-fas U1 N1 U1 V1 W1 N1 1U2 1N2 2U2 2N2 1U2 1V2 1W2 2U2 2V22W2 L N L1 L2 L3 N 1~ 3~ T11 T21 T12 T22 TM T11 T21 T12 T22 TM Fig. 4 Anslutning av motor och strömförsörjning för versionerna direkstart och mjukstart 5

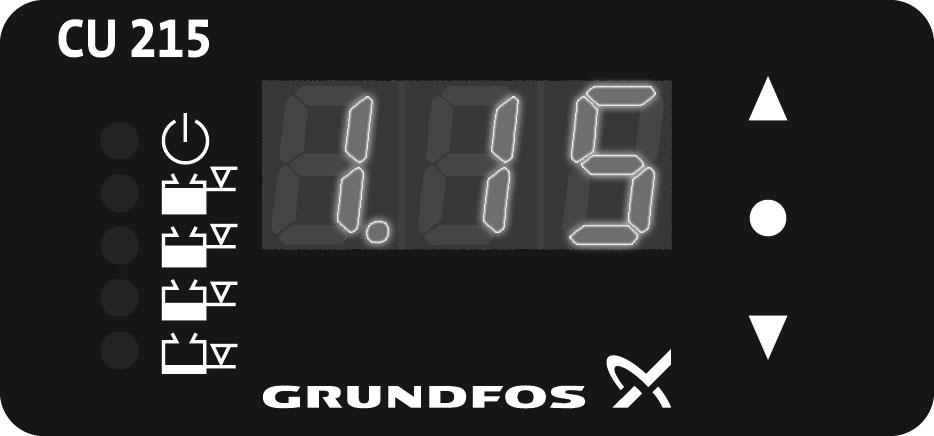

6 Svenska (SE) 5. Välja läget Styrenheten kan ställas in i tre lägen: Start Start med växling Nivåomvandlare I en applikation med pumpar rekommenderar vi att du använder en startanordning eller en startanordning med växling. 5.1 Start Styrenheten omvandlar den analoga signalen från nivåsensorn till digitala signaler. Detta möjliggör start/stopp av pumpen vid två börvärden och aktivering av högnivålarm. Detta är den normala inställningen för en brunn med kraftigt och slumpmässigt inflöde. 5.2 Start med växling (endast LCD) Styrenheten möjliggör start/stopp av de två pumparna växelvis. Detta läge är idealiskt för en brunn med långsamt inflöde av vatten. 5.3 Nivåomvandlare Samma börvärde används för start och stopp. Vi rekommenderar inte detta läge för system med pumpar. 6. Avläsning av displayen 7. Konfigurering av styrenhet Följande parametrar kan ställas in: Läge: Start Start med växling Nivåomvandlare Område för nivåsensorn (vätskenivå i meter motsvarande 20 ma). Börvärden S1, S2, S3 och S4. 1. Bläddra ingenom parametrarna med hjälp av knapparna upp och ned på displayen. 2. För att ändra en parameter, trycker du på [ ] i åtta sekunder. Den första siffran blinkar och kan ändras. 3. Tryck på knappen igen för att välja nästa siffra. 4. När du har valt den sista siffran trycker du på knappen igen. Displayen slutar att blinka och parametern har ändrats. Reaktioner om ingen av knapparna trycks in i åtta sekunder: Vid bläddring genom parametrarna: Displayen återgår till ursprungligt tillstånd och dioderna återgår till normal visning av vätskenivån. Vid ändring av en parameter: Parametern ställs in på det värde som visas på displayen och displayen slutar att blinka. Inställning av läget Lysdiod Indikator Beskrivning LvL: Nivåomvandlare. TM Alla lysdioder lyser. Ställa in området StA: Start. S.t.A.: Start med växling mellan pump 1 och 2. Endast LCD. Fig. 5 Displayen på CU 215 När styrenheten är ansluten till strömförsörjningen och är korrekt ansluten till nivåsensorn, visar CU 215-modulen vätskenivån. Om nivåsensorn inte är korrekt ansluten, visar displayen "---". De fyra orange lysdioderna motsvarar de fyra konfigurerbara reläutgångarna: S1, S2, S3 och S4. Var och en av dem motsvarar en vätskenivå. Se tabellen nedan. Lysdiod Färg Beskrivning Lysdiod Lysdiod 1 och 2 är tända. Beskrivning Område för nivåsensorn (vätskenivå i meter motsvarande 20 ma). Max. 10 m. Grön CU 215 fungerar normalt. Orange Orange Orange Orange Utgång S4 är aktiverad. Nivån är högre än börvärde S4. Utgång S3 är aktiverad. Nivån är högre än börvärde S3. Utgång S2 är aktiverad. Nivån är högre än börvärde S2. Utgång S1 är aktiverad. Nivån är högre än börvärde S1. 6

7 Inställning av börvärden Start Lysdiod Indikator Beskrivning Lysdiod 1 S1: Startnivå för pump 1. Måste vara S2. Nivåomvandlare Lysdiod Indikator Beskrivning Lysdiod 1 S1: Start- och stoppnivå för pump 1. Måste vara S2. Svenska (SE) Lysdiod 1 blinkar. S1: Stoppnivå för pump 1. Måste vara S1. Lysdiod 2 S2: Start- och stoppnivå för pump 2. Måste vara S3. Endast LCD. Lysdiod 2 S2: Startnivå för pump 2. Måste vara S3. Endast LCD. Lysdiod 3 S3: Högnivålarm 1. Måste vara S4. Lysdiod 2 blinkar. S2: Stoppnivå för pump 2. Måste vara S2. Endast LCD. Lysdiod 4 S4: Högnivålarm 2. Lysdiod 3 S3: Högnivålarm 1. Måste vara S4. Lysdiod 4 S4: Högnivålarm 2. Anm. Anm. I läget startanordning rekommenderar vi att stoppnivån ställs in under startnivån. Det förhindrar att pumpen startas/stannas ofta. Om du försöker att ändra en parameter till ett ogiltigt värde, till exempel 99,0 i nivåsensorns område, återgår parametern till sitt ursprungliga värde när displayen slutar blinka. 7

8 Svenska (SE) 8. Underhåll Vi rekommenderar att du utför smärre kontroller av styrenheten, pumpbrunnar, tankar, pumpar etc. med lämpliga intervall. Dessa kontroller ska utföras av behörig personal. Kontrollera packningarna i kabelgenomföringarna och i skåpfronten. Kontrollera att inte avlagringar eller slam byggts upp i brunnnen/tanken. Slam kan sedimentera i områden med nästan stillastående vätska. Kontrollera att det inte finns igensättningar i pumpens inlopp. Den vanligaste orsaken till blockering är ett stort fast föremål. Om styrenheten är installerad i en särskilt aggressiv miljö rekommenderar vi att du kontrollerar motorskyddskontakterna för att tidigt upptäcka eventuell kemiskt angrepp som resulterar i korrosion. I normala installationer fungerar motorskyddskontakterna i flera år utan tillsyn. Anm. Innan något arbete påbörjas på pumpar som använts för att pumpa vätskor som kan anses vara hälsovådliga eller potentiellt hälsovådliga ska pump, brunn etc. rengöras och ventileras noggrant i enlighet med lokala bestämmelser. Slå från strömförsörjningen innan anslutningar i styrenheten eller arbete i pumpar, brunnar etc. utförs. Säkerställ att spänningsförsörjningen inte kan slås till av misstag. Listan ovan är inte fullständig. Styrenheten kan installeras i system, installationer och/eller miljöer som kräver omfattande och regelbundet underhåll. 9. Tekniska data Spänningsversioner, nominella spänningar: 1 x 230 V. 3 x 230/400 V. Spänningstoleranser - 15/+ 10 % av märkspänning. Se även monterings- och driftsinstruktionen för den aktuella pumpen. Nätfrekvens 50/60 Hz. Se även monterings- och driftsinstruktionen för den aktuella pumpen. Systemjord För TN- och TT-system. Kortslutningsskyddad strömförsörjning Beroende på version. Se typskylt. Omgivningstemperatur Drift: -30 till 50 C (får inte utsättas för direkt solljus). Förvaring: C. Kapslingsklass IP65. EMC (elektromagnetisk kompatibilitet) Enligt EN och EN Material ABS (akrylnitrilbutadienstyren). Vikt Beroende på version. Se typskylt. Mått inklusive kabelgenomföringar LC, LCD A DOL: 410 x 280 x 150 mm. LC, LCD A SS: 410 x 280 x 150 mm. LC A SS: 600 x 280 x 195 mm. LCD A SS: 600 x 500 x 210 mm. LC, LCD A 40: 600 x 280 x 150 mm. LC, LCD A 40/150: 600 x 280 x 150 mm. Utgångar för larmanordningar Max. 230 V AC/max. 2 A/min. 10 ma/ac1. Sensorns/styrenhetens noggrannhet ± 0,3 % av området, ± 1 siffra. 8

9 10. Felsökning Innan något arbete påbörjas på pumpar som använts för att pumpa vätskor som kan anses vara hälsovådliga eller potentiellt hälsovådliga ska pump, brunn etc. rengöras och ventileras noggrant i enlighet med lokala bestämmelser. Svenska (SE) Slå från strömförsörjningen innan anslutningar i styrenheten eller arbete i pumpar, brunnar etc. utförs. Säkerställ att spänningsförsörjningen inte kan slås till av misstag. Fel Orsak Åtgärd 1. Pumpen går inte trots att vätskenivån är högre än pumpens startnivå. 2. Pumpen startar/stannar för ofta. a) Ingen strömförsörjning. Inga indikeringslampor Slå till strömförsörjningen. lyser. b) Styrkretsens säkringar har löst ut. Identifiera och avhjälp orsaken. Byt ut styrkretsens säkringar. Se pos. 6 i figur 1. c) Motorskyddsreläet har stängt av pumpen. Kontrollera pumpen/brunnen. d) PTC-termistorn/termobrytaren har stängt av pumpen. e) En extern larmanordning, om sådan finns, är aktiverad. f) Styrkretsen för motorskyddsreläet är bruten eller defekt. Låt pumpen svalna. Pumpen startar om automatiskt enligt signalen från nivåsensorn. Kontrollera styrkretsen. g) Motor-/försörjningskabel är defekt. Kontrollera motor och kabel. h) Nivåsensorn är defekt. Kontrollera nivåsensorn och kabeln. i) CU 215-modulen är defekt. Byt ut modulen. a) Nivåsensorn är defekt. Kontrollera nivåsensorn och kabeln. Se även monterings- och driftsinstruktionen för den aktuella pumpen. 11. Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. Rätt till ändringar förbehålles. 9

10 10
