1 GRUNDFOS INSTRUKTIONER GRUNDFOS ALPHA2 Monterings- och driftsinstruktion

2 Försäkran om överensstämmelse Vi Grundfos försäkrar under ansvar, att produkterna GRUNDFOS ALPHA2, som omfattas av denna försäkran, är i överensstämmelse med Rådets Direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende Maskinell utrustning (98/37/EC). Elektrisk utrustning avsedd för användning inom vissa spänningsgränser (2006/95/EC). Använda standarder: EN : 2002 och EN : Elektromagnetisk kompatibilitet (2004/108/EC). Använda standarder: EN och EN Bjerringbro, 1 juni 2007 Svend Aage Kaae Technical Director 2

3 INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion Allmän beskrivning Applikationer Installation Elanslutning Manöverpanel Inställning av pump Automatisk nattsänkning System med shuntventil mellan framledningsrör och returledning Igångkörning Pumpinställningar och pumpkapacitet Felsökning Tekniska data och inbyggnadsmått Kapacitetskurvor Egenskaper Tillbehör Destruktion

4 Varning Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. 1. Symboler som förekommer i denna instruktion Varning Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! Varning Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 4

5 2. Allmän beskrivning Innehåll 2.1 GRUNDFOS ALPHA2 cirkulationspump 2.2 Fördelar med att installera GRUNDFOS ALPHA GRUNDFOS ALPHA2 cirkulationspump Grundfos cirkulationspump ALPHA2 är konstruerad för cirkulation av vatten i värmesystem och tappvarmvattensystem. GRUNDFOS ALPHA2 är det bästa valet för: golvvärmesystem ettrörssystem tvårörssystem GRUNDFOS ALPHA2 har permanentmagnetmotor och differenstryckreglering som gör att pumpens kapacitet hela tiden anpassas till systemets faktiska behov. GRUNDFOS ALPHA2 har en användarvänlig, frontmonterad manöverpanel. Se 6. Manöverpanel och 15. Egenskaper. 2.2 Fördelar med att installera GRUNDFOS ALPHA2 Genom att installera GRUNDFOS ALPHA2 får du: Enkel installation och igångkörning GRUNDFOS ALPHA2 är enkel att installera. Tack vare AUTOADAPT (fabriksinställning) kan pumpen i de flesta fall startas utan att några inställningar behöver göras. Hög komfort Minimalt oljud från ventiler m.m. Låg energiförbrukning Låg energiförbrukning jämfört med konventionella cirkulationspumpar. GRUNDFOS ALPHA2 tillhör energiklass A. TM Fig. 1 Energietikett, Energiklass A 5

6 3. Applikationer Innehåll 3.1 Systemtyper 3.2 Vätskor 3.3 Systemtryck 3.4 Relativ luftfuktighet (RH) 3.5 Kapslingsklass 3.6 Inloppstryck. 3.1 Systemtyper TM Fig. 2 Vätskor och driftsförhållanden GRUNDFOS ALPHA2 passar för system med konstant eller variabelt flöde, där det är önskvärt att optimera pumpens driftspunkt system med variabel framledningstemperatur system där man vill ha nattsänkning. 3.2 Vätskor Rena, tunnflytande, icke-aggressiva och icke-explosiva vätskor som inte innehåller fasta partiklar, fibrer eller mineraloljor. Se fig. 2. I värmesystem bör vattnet uppfylla kraven enligt gängse normer beträffande vattenkvalitet i värmesystem, t.ex. den tyska normen VDI I tappvarmvattensystem bör GRUNDFOS ALPHA2-pumpar användas endast om vattnets hårdhet är lägre än cirka 14 dh. Om vattnets hårdhetsgrad överstiger denna gräns rekommenderas att en torrlöpande cirkulationspump, typ TPE, används. Varning Pumpen får inte användas för att pumpa brandfarliga vätskor, så som dieselolja, bensin eller liknande. 6

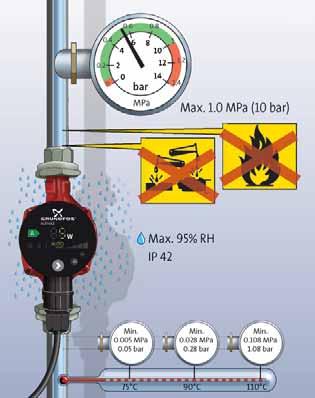

7 3.3 Systemtryck Max. 1,0 MPa (10 bar). Se fig Relativ luftfuktighet (RH) 3.5 Kapslingsklass Max. 95 %. Se fig.2. IP 42. Se fig Inloppstryck Max. inloppstryck i förhållande till vätsketemperatur. Se fig.2. Min. inloppstryck Vätsketemperatur (MPa) (bar) 75 C 0,005 0,05 90 C 0,028 0, C 0,108 1,08 7

8 4. Installation Innehåll 4.1 Montering 4.2 Kopplingsboxens positioner 4.3 Ändring av kopplingsboxens position 4.4 Isolering av pumphus. 4.1 Montering TM Fig. 3 Montering av GRUNDFOS ALPHA2 Pilarna på pumphuset anger vätskans flödesriktning genom pumpen. Se 13.2 Inbyggnadsmått GRUNDFOS ALPHA2 XX-40, XX-50, XX-60 eller 13.3 Inbyggnadsmått GRUNDFOS ALPHA A, A. 1. Sätt dit de två medföljande packningarna när pumpen monteras på röret. Se fig. 3, pos. A. 2. Installera pumpen med motoraxeln horisontell. Se fig. 3, pos. B. 8

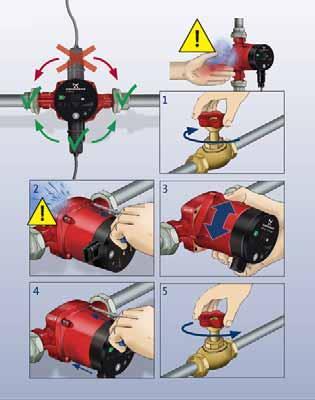

9 4.2 Kopplingsboxens positioner A TM Fig. 4 Kopplingsboxens positioner Varning Den pumpade vätskan kan vara trycksatt och så varm att den kan orsaka skållning! Töm systemet eller stäng avstängningsventilerna på vardera sidan om pumpen innan skruvarna lossas. Varning Om kopplingsboxens position har ändrats ska systemet fyllas med den vätska som ska pumpas eller avstängningsventiler öppnas. 4.3 Ändring av kopplingsboxens position Kopplingsboxen kan vridas i steg om 90. Möjliga/tillåtna positioner och tillvägagångssättet för att ändra kopplingsboxens position framgår av fig. 4, pos. A. Gör så här 1. Avlägsna de fyra sexkantskruvarna som håller drivsidan, med hjälp av en T-nyckel (M4). 2. Vrid drivsidan till önskat läge. 3. Sätt i skruvarna och dra åt dem korsvis. 9

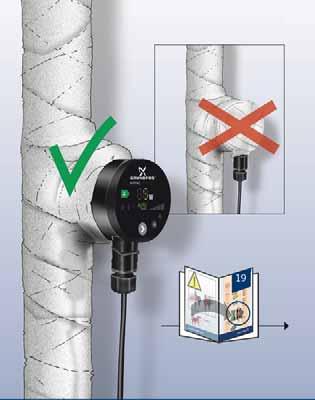

10 4.4 Isolering av pumphus TM Fig. 5 Isolering av pumphus Anm. Begränsar värmeförlusten från pumphus och rörnät. Värmeförlusten från pump och rörnät kan reduceras genom att man isolerar pumphuset och röret. Se fig.5. För detta ändamål kan isoleringskåpor av polystyren beställas från Grundfos. Se 16. Tillbehör. Varning Kopplingsboxen får inte isoleras och manöverpanelen får inte täckas. 10

11 5. Elanslutning! + + 6% 1 x 230V -10% ~, 50 Hz Min. ø5 mm Max. ø10 mm 7 mm 12 mm Max. 1.5 mm 2 7 mm 17 mm Click TM Fig. 6 Elanslutning Elanslutning och elektriskt skydd ska utföras i enlighet med lokala föreskrifter. Varning Pumpen måste anslutas till jord. Pumpen ska anslutas via en extern huvudbrytare med ett kontaktavstånd på min. 3 mm för samtliga poler. Pumpen kräver inget externt motorskydd. Kontrollera att försörjningsspänning och -frekvens motsvarar de värden som anges på pumpen. Se 15.1 Typskylt. Anslut pumpen till elnätet med den medföljande stickproppen enligt fig. 6, steg 1 till 8. Strömförsörjningen är tillslagen när manöverpanelen lyser. 11

12 6. Manöverpanel 6.1 Manöverpanelens delar Innehåll 6.1 Manöverpanelens delar 6.2 Display 6.3 Ljusfält för indikering av pumpinställning 6.4 Ljussymbol för indikering av automatisk nattsänkning 6.5 Knapp för aktivering av automatisk nattsänkning 6.6 Knapp för val av pumpinställning. A ALPHA AUTO ADAPT TM Fig. 7 Manöverpanel GRUNDFOS ALPHA2 Manöverpanelen på GRUNDFOS ALPHA2 har nedanstående delar: Pos. Beskrivning 1 En display som visar pumpens aktuella energiförbrukning i W 2 Åtta ljusfält för indikering av pumpinställning 3 Ljussymbol för indikering av automatisk nattsänkning 4 Tryckknapp för aktivering av automatisk nattsänkning 5 Knapp för val av pumpinställning 6.2 Display Displayen, pos. 1, lyser när strömförsörjningen är tillslagen. Displayen visar pumpens faktiska energiförbrukning i W (i heltal) under drift. Fel som förhindrar korrekt pumpdrift (t. ex. att pumphjulet kärvar) visas i displayen med - -. Om ett fel indikeras avhjälper du felet och återställer pumpen genom att slå av och på försörjningsspänningen. 12

13 6.3 Ljusfält för indikering av pumpinställning GRUNDFOS ALPHA2 har åtta olika inställningar, vilka väljs med knapptryckningar. Se fig. 7, pos. 5. Pumpinställningen visas i åtta ljusfält. Se fig. 8. AUTO ADAPT III II I CP1 PP2 CP2 AUTO PP1 TM Fig. 8 Åtta ljusfält Knapptryckningar Ljusfält Beskrivning 0 AUTOADAPT (fabriksinställning) AUTOADAPT 1 PP1 Lägsta kurva för proportionellt tryck 2 PP2 Högsta kurva för proportionellt tryck 3 CP1 Lägsta kurva för konstanttryck 4 CP2 Högsta kurva för konstanttryck 5 III Konstantkurva, varvtal III 6 II Konstantkurva, varvtal II 7 I Konstantkurva, varvtal I 8 AUTOADAPT AUTOADAPT Mer information om inställningarna finns i 11. Pumpinställningar och pumpkapacitet. 6.4 Ljussymbol för indikering av automatisk nattsänkning Om lyser, se fig. 7, pos. 3, är automatisk nattsänkning aktiverad. Se 6.5 Knapp för aktivering av automatisk nattsänkning. 6.5 Knapp för aktivering av automatisk nattsänkning Knappen (se fig. 7, pos. 4) aktiverar/avaktiverar automatiskt nattsänkning. Automatisk nattsänkning finns endast om systemet är förberett för denna funktion. Se 8. Automatisk nattsänkning. Symbolen (se fig. 7, pos. 3) lyser när automatisk nattsänkning är aktiverad. Fabriksinställning: Automatisk nattsänkning = ej aktiverad. Anm. Om pumpen har ställts in för varvtal I, II eller III kan automatisk nattsänkning inte väljas. 6.6 Knapp för val av pumpinställning Varje tryck på knappen (se fig. 7, pos. 5) ändrar pumpens inställning. Åtta knapptryckningar motsvsarar en hel cykel. Se 6.3 Ljusfält för indikering av pumpinställning. 13

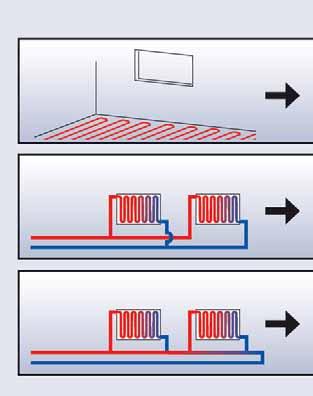

14 7. Inställning av pump Innehåll 7.1 Pumpinställning beroende på systemtyp 7.2 Pumpens reglering. 7.1 Pumpinställning beroende på systemtyp A B C TM Fig. 9 Pumpinställning beroende på systemtyp Pos. Systemtyp Fabriksinställning = AUTOADAPT. Rekommenderad och alternativ pumpinställning enligt fig. 9 Rekommenderad A Golvvärme AUTOADAPT* B Tvårörssystem AUTOADAPT* C Lägsta kurva för proportionellt Ettrörssystem tryck (PP1)* * Se 14.1 Kapacitetskurvor. Pumpinställning Alternativ Högsta kurva för konstanttryck (CP2)* eller Lägsta kurva för konstanttryck (CP1)* Högsta kurva för proportionellt tryck (PP2)* Högsta kurva för proportionellt tryck (PP2)* AUTOADAPT (golvvärme och tvårörssystem) AUTOADAPT anpassar pumpens kapacitet efter systemets aktuella värmebehov. Eftersom kapaciteten justeras gradvis rekommenderar vi att pumpen får vara inställd på AUTOADAPT minst en vecka innan pumpinställningen ändras. Om du väljer att ändra tillbaka till AUTOADAPT kommer pumpen ihåg sitt senaste börvärde i AUTOADAPT och återupptar automatisk anpassningen. 14

15 7.2 Pumpens reglering Att ändra från rekommenderad till alternativ inställning Värmesystem är tröga och uppnår inte optimal drift på minuter eller timmar. Om den rekommenderade pumpinställingen inte ger önskad temperatur i husets alla rum ska pumpinställningen ändras till visat alternativ. Förklaring av pumpinställningar i relation till kapacitetskurvor finns i 11. Pumpinställningar och pumpkapacitet. Pumpens lyfthöjd kontrolleras under drift enligt principen proportionell tryckreglering (PP) eller konstanttryckreglering (CP). I dessa reglertyper anpassas pumpkapaciteten, och följaktligen energiförbrukningen, till det aktuella värmebehovet. Proportionell tryckreglering Med denna reglertyp regleras tryckdifferensen över pumpen i enlighet med flödet. Proportionella tryckkurvor visas i PP1 och PP2 i Q/H-diagrammen (se 11. Pumpinställningar och pumpkapacitet). Konstanttryckreglering Vid denna reglertyp upprätthålls konstant differenstryck över pumpen, oberoende av flöde. Kurvor för konstanttryck visas med CP1 och CP2 och de är de horisontella kapacitetskurvorna i Q/H-diagrammen. Se 11. Pumpinställningar och pumpkapacitet. 15

16 8. Automatisk nattsänkning Innehåll: 8.1 Förutsättning för automatisk nattsänkning 8.2 Automatisk nattsänkning - funktion. 8.1 Förutsättning för automatisk nattsänkning TM Fig. 10 Automatisk nattsänkning Varning Pumpar som är inbyggda i gaspannor med litet vatteninnehåll får inte ställas in för automatisk nattsänkning. Anm. Anm. Anm. Nattsänkningsfunktionen avaktiveras om omkopplaren sätts till varvtal I, II eller III. Nattsänkning måste återaktiveras om nätspänningen har varit frånslagen. Om värmesystemet inte får tillräckligt med varmt vatten (inte värmer tillräckligt), kontrollera om automatisk nattsänkning är aktiverad. Avaktivera den i så fall. Nedanstående villkor måste uppfyllas för att automatisk nattsänkning ska fungera optimalt. Pumpen ska vara installerad i framledningen. Automatisk nattsänkning fungerar inte om pumpen är installerad i returledningen. Systemet (pannan) måste ha automatisk reglering av vätsketemperatur. Aktivera automatisk nattsänkning genom att trycka på. Se 6.5 Knapp för aktivering av automatisk nattsänkning. Om lyser är automatisk nattsänkning aktiverad. 16

17 8.2 Automatisk nattsänkning - funktion När automatisk nattsänkning är aktiverad, växlar pumpen automatiskt mellan normal drift och nattsänkning. Se 11. Pumpinställningar och pumpkapacitet. Växlingen mellan normal drift och nattsänkning beror på framledningstemperaturen. Pumpen övergår automatiskt till nattsänkningsläge när framledningstemperaturen faller mer än C inom cirka 2 timmar. Temperaturfallet måste vara minst 0,1 C/min. Växling till normal drift sker utan fördröjning när framledningstemperaturen stigit med cirka 10 C. 17

18 9. System med shuntventil mellan framledningsrör och returledning 9.1 Shuntventilens uppgift Innehåll 9.1 Shuntventilens uppgift 9.2 Manuell shuntventil 9.3 Automatisk shuntventil. A TM Manuell shuntventil Fig. 11 System med shuntventil Shuntventil Shuntventilens uppgift är att säkerställa att varmvattnet från pannan kan distribueras när alla ventiler i golvvärmekretsar och/eller radiatorernas termostatventiler är stängda. Systemkomponenter: shuntventil flödesmätare, pos A. Min.flöde måste upprätthållas även när alla ventiler är stängda. Pumpinställningen är beroende av vilken typ av shuntventil som används, det vill säga manuell eller termostatstyrd. Följ anvisningarna nedan: 1. Justera shuntventilen med pumpen inställd på I (varvtal I). Min.flöde (Q min. ) för systemet måste alltid upprätthållas. Se tillverkarens instruktioner. 2. När shuntventilen har justerats ska pumpen ställas in enligt 7. Inställning av pump. 18

19 9.3 Automatisk shuntventil Följ anvisningarna nedan: 1. Justera shuntventilen med pumpen inställd på I (varvtal I). Min.flöde (Q min. ) för systemet måste alltid upprätthållas. Se tillverkarens instruktioner. 2. När shuntventilen har justerats ska pumpen ställas på drift enligt lägsta eller högsta konstanttryckkurva. Förklaring av pumpinställningar i relation till kapacitetskurvor finns i 11. Pumpinställningar och pumpkapacitet. 19

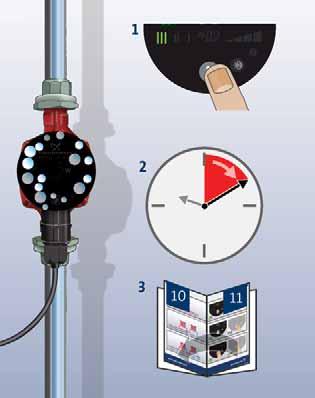

20 10. Igångkörning 10.1 Före igångkörning 10.2 Avlufta pumpen Innehåll 10.1 Före igångkörning 10.2 Avlufta pumpen 10.3 Avluftning av värmesystem. Starta inte pumpen förrän systemet fyllts med vätska och avluftats. Lägsta inloppstryck måste föreligga vid pumpinloppet. Se 3. Applikationer och 13. Tekniska data och inbyggnadsmått. TM Fig. 12 Avlufta pumpen Pumpen är självavluftande. Den behöver inte avluftas före igångkörning. Kvarvarande luftrester i pumpen kan orsaka oljud. Detta upphör efter några minuters drift. Pumpen kan snabbavluftas genom att den ställs in på varvtal III under en kort stund, beroende på systemets storlek och utformning. När pumpen har avluftats, det vill säga när oljudet har upphört, ska pumpen ställas in enligt rekommendationerna. Se 7. Inställning av pump. Varning Pumpen får inte köras torr. Anläggningen kan inte avluftas genom pumpen. Se 10.3 Avluftning av värmesystem. 20

21 10.3 Avluftning av värmesystem A W 2 II I AUTO III ADAPT TM Fig. 13 Avluftning av värmesystem Värmesystemet kan avluftas med en avluftningsventil monterad ovanför pumpen (1) med ett pumphus med luftavskiljare (2). För värmesystem som ofta innehåller mycket luft rekommenderar Grundfos installation av pumpar som har pumphus med luftavskiljare, det vill säga ALPHA2-pumpar typ ALPHA2 XX-XX A (ej standard). Följ anvisningarna nedan när värmesystemet har fyllts med vätska 1. Öppna avluftningsventilen. 2. Ställ in pumpen på varvtal III. 3. Låt pumpen gå en kort stund, beroende på systemets storlek och utförande. 4. När pumpen har avluftats, det vill säga när eventuellt oljud har upphört, ska pumpen ställas in enligt rekommendationerna. Se 7. Inställning av pump. Upprepa förfarandet vid behov. Varning Pumpen får inte köras torr. 21

22 11. Pumpinställningar och pumpkapacitet Innehåll 11.1 Förhållandet mellan pumpinställning och pumpkapacitet Förhållandet mellan pumpinställning och pumpkapacitet Figur 14 visar förhållandet mellan pumpinställning och pumpkapacitet med hjälp av kurvor. Se även 14. Kapacitetskurvor. AUTO ADAPT PP1 PP2 CP1 CP2 H AUTO ADAPT II III I Q TM Fig. 14 Pumpinställning i förhållande till pumpkapacitet Inställning Pumpkurva Funktion AUTOADAPT (fabriksinställning) PP1 PP2 CP1 CP2 III Högsta till lägsta kurva för proportionellt tryck Lägsta kurva för proportionellt tryck Högsta kurva för proportionellt tryck Lägsta kurva för konstanttryck Högsta kurva för konstanttryck Varvtal III Med hjälp av AUTOADAPT kan ALPHA2 reglera pumpkapaciteten automatiskt inom ett bestämt kapacitetsområde. Se fig. 14 Anpassning av pumpkapacitet till systemets storlek. Anpassning av pumpkapacitet till variationer i belastning över tid. I läge AUTOADAPT är pumpen inställd på proportionell tryckreglering. Pumpens driftspunkt kommer att röra sig längs den lägsta kurvan för proportionellt tryck (se fig. 14) beroende på vattenbehovet. Lyfthöjden (trycket) minskar vid avtagande vattenbehov och ökar vid tilltagande vattenbehov. Pumpens driftspunkt kommer att röra sig längs den högsta kurvan för proportionellt tryck (se fig. 14) beroende på vattenbehovet. Lyfthöjden (trycket) minskar vid avtagande vattenbehov och ökar vid tilltagande vattenbehov. Pumpens driftspunkt kommer att röra sig längs den lägsta kurvan för konstanttryck (se fig. 14) beroende på systemets vattenbehov. Lyfthöjden (trycket) är konstant oavsett vattenbehovet. Pumpens driftspunkt kommer att röra sig längs den högsta kurvan för konstanttryck (se fig.14) beroende på systemets vattenbehov. Lyfthöjden (trycket) är konstant oavsett vattenbehovet. ALPHA2 arbetar med konstant varvtal och följaktligen längs en konstantkurva. På varvtal III är pumpen inställd för att arbeta på max.kurvan under alla driftförhållanden. Se fig. 14. Pumpen kan snabbavluftas genom att pumpens varvtal sätts till III under en kort stund. Se 10.2 Avlufta pumpen. 22

23 Inställning Pumpkurva Funktion II I Varvtal II Varvtal I ALPHA2 arbetar med konstant varvtal och följaktligen längs en konstantkurva. Vid varvtal II är pumpen inställd för att arbeta på den mellersta kurvan under alla driftsförhållanden. Se fig. 14. ALPHA2 arbetar med konstant varvtal och följaktligen längs en konstantkurva. Vid varvtal I är pumpen inställd för att arbeta på min.kurvan under alla driftsförhållanden. Se fig. 14. ALPHA2 växlar till kurvan för automatisk nattsänkning, det vill säga absolut minsta kapacitet och energiförbrukning, förutsatt att vissa förutsättningar uppfylls. Se 8. Automatisk nattsänkning. 23

24 12. Felsökning Varning Innan arbete på pumpen påbörjas, kontrollera att försörjningsspänningen är frånkopplad och säkerställ att den inte kan slås till av misstag. Fel 1. Pumpen går inte. 2. Oljud i systemet. 3. Oljud i pumpen. 4. För låg temperatur. Manöverpanel Indikeringslampan lyser ej. Orsak a) En säkring i installationen har löst ut. b) Felströms-/ felspänningsbrytaren har löst ut. Åtgärd Byt ut säkringen. Återställ brytaren. c) Pumpen är defekt. Byt ut pumpen. Visar - -. a) Nätspänningen är bruten. Spänningen kan vara för låg. Visar en siffra. Visar en siffra. Visar en siffra. Kontrollera att försörjningsspänningen ligger inom det angivna området. b) Pumpen är igensatt. Avlägsna föroreningar. a) Luft i systemet. Avlufta systemet. Se 10.3 Avluftning av värmesystem. b) För stort flöde. Minska inloppstrycket. Se 11. Pumpinställningar och pumpkapacitet. a) Luft i pumpen. Låt pumpen gå. Den avluftas så småningom. Se 10.2 Avlufta pumpen. b) Inloppstrycket är för lågt. Öka inloppstrycket och kontrollera förtrycket i expansionstanken. a) För liten pumpkapacitet. Öka pumptrycket. Se 11. Pumpinställningar och pumpkapacitet. 24

25 13. Tekniska data och inbyggnadsmått 13.1 Tekniska data Innehåll 13.1 Tekniska data 13.2 Inbyggnadsmått GRUNDFOS ALPHA2 XX-40, XX-50, XX Inbyggnadsmått GRUNDFOS ALPHA A, A. Nätspänning 1 x 230 V 10 %/+ 6 %, 50 Hz, PE Motorskydd Pumpen kräver inget externt motorskydd. Kapslingsklass IP 42 Isolationsklass F Relativ luftfuktighet Max. 95 % Systemtryck Max. 1,0 MPa, 10 bar, 102 m lyfthöjd Inloppstryck Vätsketemperatur Min. inloppstryck 75 C 0,05 bar, 0,005 MPa, lyfthöjd 0,5 m 90 C 0,28 bar, 0,028 MPa, lyfthöjd 2,8 m 110 C 1,08 bar, 0,108 MPa, lyfthöjd 10,8 m EMC EN och EN Ljudtrycksnivå Pumpens ljudtrycksnivå är lägre än 43 db(a). Omgivningstemperatur 0 C till 40 C Temperaturklass TF110 enligt CEN Yttertemperatur Max. yttemperatur får inte överskrida 125 C. Vätsketemperatur 2 C till 110 C För att undvika kondensation i kopplingsbox och stator måste vätskans temperatur alltid överstiga omgivningstemperaturen. Omgivningstemperatur ( C) Min. ( C) Vätsketemperatur Max. ( C) Varning Vi rekommenderar att vätsketemperaturen i tappvarmvattensystem hålls lägre än 65 C för att undvika utfällning av kalk. 25

26 13.2 Inbyggnadsmått GRUNDFOS ALPHA2 XX-40, XX-50, XX-60 Måttskisser och måttabeller. TM Fig. 15 Måttskisser ALPHA2 XX-40, XX-50, XX-60 Pumptyp Mått L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA ALPHA (N) 130* /2 ALPHA /2 ALPHA (N) /2 ALPHA ALPHA ** ALPHA /2 ALPHA (N) /2 ALPHA *) Endast för Storbritannien. **) I Storbritannien 1 1/ Inbyggnadsmått GRUNDFOS ALPHA A, A Måttskisser och måttabeller. TM Fig. 16 Måttskisser ALPHA A, A Pumptyp Mått L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA A /2 ALPHA A /2 26

27 14. Kapacitetskurvor Innehåll 14.1 Kapacitetskurvor 14.2 Förutsättningar för kapacitetskurvor 14.3 Kapacitetskurvor ALPHA2 XX Kapacitetskurvor ALPHA2 XX Kapacitetskurvor ALPHA2 XX

28 14.1 Kapacitetskurvor Varje pumpinställning har sin egen kapacitetskurva (Q/H-kurva). AUTO- ADAPT täcker istället ett kapacitetsområde. Det finns en effektkurva (P1-kurva) för varje Q/H-kurva. Effektkurvan visar pumpens energiförbrukning (P1) i W vid en given Q/H-kurva. Värdet P1 motsvarar det värde som kan utläsas på pumpens display (se fig. 17). AUTO ADAPT PP1 PP2 CP1 CP2 H AUTO ADAPT III Q P1 III II I Fig. 17 Kapacitetskurvor i förhållande till pumpinställning Q TM Inställning Pumpkurva AUTOADAPT (fabriksinställning) Börvärde i det gröna fältet. PP1 Lägsta proportionellt tryck PP2 Kurva för högsta proportionellt tryck CP1 Kurva för lägsta konstanttryck CP2 Kurva för högsta konstanttryck III Konstant varvtal, varvtal III II Konstant varvtal, varvtal II I Konstant varvtal, varvtal I Kurva för automatisk nattsänkning Ytterligare information om pumpinställningar finns i avsnitt 6.3 Ljusfält för indikering av pumpinställning 7. Inställning av pump 11. Pumpinställningar och pumpkapacitet. 28

29 14.2 Förutsättningar för kapacitetskurvor Riktlinjerna nedan gäller för kapacitetskurvorna på följande sidor: Provmedium: Avluftat vatten. Kapacitetskurvorna gäller upp till densitet ρ = 983,2 kg/m 3 och vätsketemperatur 60 C. Alla kapacitetskurvor visar medelvärden och de ska inte användas som garantikurvor. Individuella mätningar måste göras vid krav på viss minimistandard. Kapacitetskurvorna för varvtal I, II och III är markerade. Kurvorna gäller vid kinematisk viskositet υ = 0,474 mm 2 /s (0,474 cst). 29

30 14.3 Kapacitetskurvor ALPHA2 XX-40 p [kp a] 40 H [m] II III I Q[m³/h] Q[l/s] P1 [W ] 25 III 20 II I Q[m³/h] Fig. 18 Kapacitetskurvor ALPHA2 XX-40 TM

31 14.4 Kapacitetskurvor ALPHA2 XX-50 p [kp a] H [m] Q[m³/h] I II III P1 [W ] Q[l/s] Q[m³/h] Fig. 19 Kapacitetskurvor ALPHA2 XX-50 I II III TM

32 14.5 Kapacitetskurvor ALPHA2 XX-60 p [kp a] H [m] Q [m³/h] I II III P1 [W ] Q[l/s] II III 10 I Q [m³/h] TM Fig. 20 Kapacitetskurvor ALPHA2 XX-60 32

33 15. Egenskaper Innehåll 15.1 Typskylt 15.2 Typnyckel Typskylt 1 A ALPHA AUTO ADAPT W Prod. No /1(A) P1(W) MPa Serial No Min PC 0740 TF110 Max IP V ~ 50Hz MADE IN DENMARK TM Fig. 21 Typskylt GRUNDFOS ALPHA2 Pos. Beskrivning Pos. Beskrivning 1 Pumptyp 8 Märkström (A): Min.: Min.ström (A) Max.: Max.ström (A) 2 Produktnummer 9 Ingående effekt P 1 (W): Min.: Min. ingående effekt P 1 (W) Max.: Max. ingående effekt P 1 (W) 3 Serienummer 10 Max. systemtryck (MPa) 4 Tillverkningsnummer Siffra 1 och 2 = år Siffra 3 och 4 = vecka 11 CE-märkning och godkännanden 5 Kapslingsklass 12 Ursprungsland 6 Spänning (V) 13 Temperaturklass 7 Frekvens (Hz) 33

34 15.2 Typnyckel Exempel ALPHA N 180 Pumptyp Nominell diameter (DN) på sug- och tryckstuds (mm) Max. lyfthöjd (dm) : Pumphus i gjutjärn A: Pumphus med luftavskiljare N: Pumphus i rosfritt stål Bygglängd (mm) 34

35 16. Tillbehör TM Fig. 22 Tillbehör Tillbehör till GRUNDFOS ALPHA2. Se fig. 22. Tillbehör Anslutningar (kopplingar och ventiler) Isoleringsset (isoleringskåpor) Stickpropp 35

36 17. Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller auktoriserad serviceverkstad. Rätt till ändringar förbehålles. 36
