1 GRUNDFOS INSTRUCTIONS CRN MAGdrive Installation and operating instructions

2 2

3 CRN MAGdrive Installation and operating instructions 4 Montage- und Betriebsanleitung 6 Notice d'installation et de fonctionnement 9 Istruzioni di installazione e funzionamento 12 Instrucciones de instalación y funcionamiento 15 Instruções de instalação e funcionamento 18 Οδηγίες εγκατάστασης και λειτουργίας 21 Installatie- en bedieningsinstructies 24 Monterings- och driftsinstruktion 27 Asennus- ja käyttöohjeet 29 Monterings- og driftsinstruktion 31 Instrukcja montażu i eksploatacji 33 Руководство по монтажу и эксплуатации 36 Szerelési és üzemeltetési utasítás 40 Navodila za montažo in obratovanje 43 Montažne i pogonske upute 46 Uputstvo za instalaciju i rad 49 Instrucţiuni de instalare şi utilizare 52 Упътване за монтаж и експлоатация 55 Montážní a provozní návod 58 Návod na montáž a prevádzku 61 Montaj ve kullanım kılavuzu 64 Paigaldus- ja kasutusjuhend 67 Įrengimo ir naudojimo instrukcija 69 Uzstādīšanas un ekspluatācijas instrukcija 71 安装和使用说明书 74 据付運転保守に関する取扱説明書 76 설치 및 작동 지침 78 3

4 INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion Permanentmagneter Produktbeskrivning Tekniska data Typnyckel Mekanisk installation Pumpinstallation Anslutning av givare Elanslutning Motorskydd Igångkörning Underhåll Felsökning Service Övrig dokumentation Destruktion Produktbeskrivning Grundfos CRN MAGdrive är helt läckagefria pumpar utan tätningar. Motorns vridmoment överförs till pumpaxeln med hjälp av ett magnetfält. Grundfos CRN MAGdrive-pumpar lämpar sig för pumpning av nedanstående vätskor. Aggressiva eller korrosiva vätskor Giftiga vätskor Flyktiga vätskor Illaluktande vätskor Vätskor utan fibrer eller magnetiska partiklar som kan orsaka pumpslitage. 1 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. 1. Symboler som förekommer i denna instruktion Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! 2 3 TM Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Fig. 1 CRN MAGdrive-pump Anm. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 2. Permanentmagneter Personer med pacemaker eller annan magnetkänslig medicinsk utrustning får inte hantera den här pumpen. Sådana personer måste hålla sig minst 1 meter från MAGdrive, eftersom det finns risk för påverkan från magnetfälten runt pumpen. Kreditkort, datorer, klockor och andra magnetkänsliga föremål ska inte förvaras i närheten av pumpen. Pumpen är försedd med kraftiga magneter, som kan medföra risk för personskada när pumpservice utförs. Därför får pumpen bara demonteras och monteras av utbildad personal. Pos. Beskrivning 1 Motor 2 Magnetdrivning 3 Pump 4. Tekniska data Vätsketemperatur: 30 till 120 C. Max. systemtryck: 25 bar. Viskositet: 0,3 till 300 cst (mm 2 /s). Min. flöde Pumpen får aldrig köras utan vatten. Kurvan nedan visar min. flödet i procent av det nominella flödet i förhållande till vätsketemperaturen. Qmin [%] t [ C] TM Fig. 2 Min. flöde 27

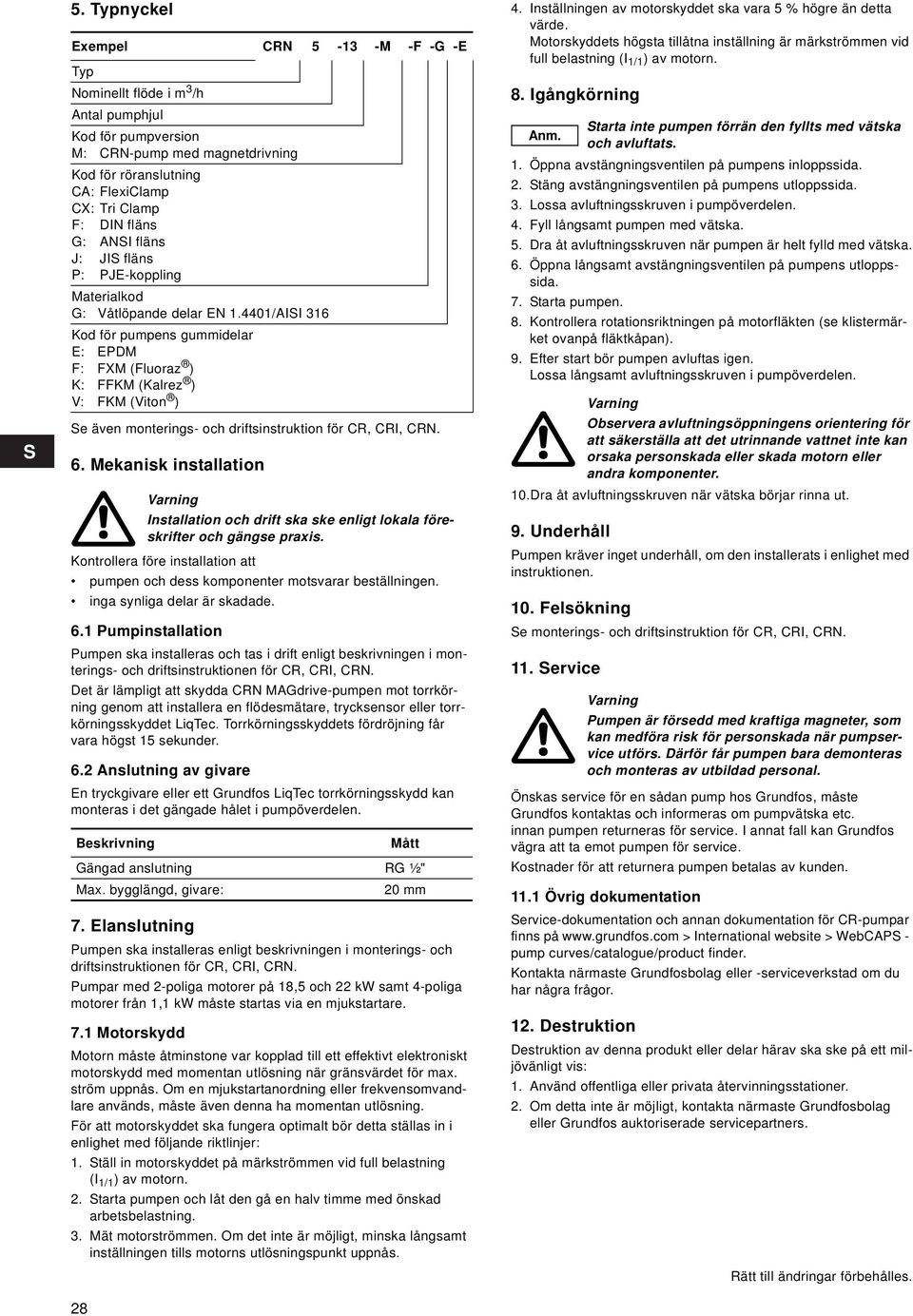

5 5. Typnyckel Exempel CRN M -F -G -E Typ Nominellt flöde i m 3 /h Antal pumphjul Kod för pumpversion M: CRN-pump med magnetdrivning Kod för röranslutning CA: FlexiClamp CX: Tri Clamp F: DIN fläns G: ANSI fläns J: JIS fläns P: PJE-koppling Materialkod G: Våtlöpande delar EN /AISI 316 Kod för pumpens gummidelar E: EPDM F: FXM (Fluoraz ) K: FFKM (Kalrez ) V: FKM (Viton ) Se även monterings- och driftsinstruktion för CR, CRI, CRN. 6. Mekanisk installation Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Kontrollera före installation att pumpen och dess komponenter motsvarar beställningen. inga synliga delar är skadade. 6.1 Pumpinstallation Pumpen ska installeras och tas i drift enligt beskrivningen i monterings- och driftsinstruktionen för CR, CRI, CRN. Det är lämpligt att skydda CRN MAGdrive-pumpen mot torrkörning genom att installera en flödesmätare, trycksensor eller torrkörningsskyddet LiqTec. Torrkörningsskyddets fördröjning får vara högst 15 sekunder. 6.2 Anslutning av givare En tryckgivare eller ett Grundfos LiqTec torrkörningsskydd kan monteras i det gängade hålet i pumpöverdelen. Beskrivning Mått Gängad anslutning RG ½" Max. bygglängd, givare: 20 mm 7. Elanslutning Pumpen ska installeras enligt beskrivningen i monterings- och driftsinstruktionen för CR, CRI, CRN. Pumpar med 2-poliga motorer på 18,5 och 22 kw samt 4-poliga motorer från 1,1 kw måste startas via en mjukstartare. 7.1 Motorskydd Motorn måste åtminstone var kopplad till ett effektivt elektroniskt motorskydd med momentan utlösning när gränsvärdet för max. ström uppnås. Om en mjukstartanordning eller frekvensomvandlare används, måste även denna ha momentan utlösning. För att motorskyddet ska fungera optimalt bör detta ställas in i enlighet med följande riktlinjer: 1. Ställ in motorskyddet på märkströmmen vid full belastning (I 1/1 ) av motorn. 2. Starta pumpen och låt den gå en halv timme med önskad arbetsbelastning. 3. Mät motorströmmen. Om det inte är möjligt, minska långsamt inställningen tills motorns utlösningspunkt uppnås. 4. Inställningen av motorskyddet ska vara 5 % högre än detta värde. Motorskyddets högsta tillåtna inställning är märkströmmen vid full belastning (I 1/1 ) av motorn. 8. Igångkörning Starta inte pumpen förrän den fyllts med vätska Anm. och avluftats. 1. Öppna avstängningsventilen på pumpens inloppssida. 2. Stäng avstängningsventilen på pumpens utloppssida. 3. Lossa avluftningsskruven i pumpöverdelen. 4. Fyll långsamt pumpen med vätska. 5. Dra åt avluftningsskruven när pumpen är helt fylld med vätska. 6. Öppna långsamt avstängningsventilen på pumpens utloppssida. 7. Starta pumpen. 8. Kontrollera rotationsriktningen på motorfläkten (se klistermärket ovanpå fläktkåpan). 9. Efter start bör pumpen avluftas igen. Lossa långsamt avluftningsskruven i pumpöverdelen. 10.Dra åt avluftningsskruven när vätska börjar rinna ut. 9. Underhåll Pumpen kräver inget underhåll, om den installerats i enlighet med instruktionen. 10. Felsökning Se monterings- och driftsinstruktion för CR, CRI, CRN. 11. Service Observera avluftningsöppningens orientering för att säkerställa att det utrinnande vattnet inte kan orsaka personskada eller skada motorn eller andra komponenter. Pumpen är försedd med kraftiga magneter, som kan medföra risk för personskada när pumpservice utförs. Därför får pumpen bara demonteras och monteras av utbildad personal. Önskas service för en sådan pump hos Grundfos, måste Grundfos kontaktas och informeras om pumpvätska etc. innan pumpen returneras för service. I annat fall kan Grundfos vägra att ta emot pumpen för service. Kostnader för att returnera pumpen betalas av kunden Övrig dokumentation Service-dokumentation och annan dokumentation för CR-pumpar finns på > International website > WebCAPS - pump curves/catalogue/product finder. Kontakta närmaste Grundfosbolag eller -serviceverkstad om du har några frågor. 12. Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. Rätt till ändringar förbehålles. 28

6 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) , Факс: +(37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil Mark GRUNDFOS Ltda. Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria GRUNDFOS Pumpen Vertrieb Representative Office - Bulgaria Bulgaria, 1421 Sofia Lozenetz District Arsenalski blvd. Phone: , Telefax: Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 51 Floor, Raffles City No. 268 Xi Zang Road. (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS PUMPEN VERTRIEB Ges.m.b.H., Podružnica Ljubljana Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised

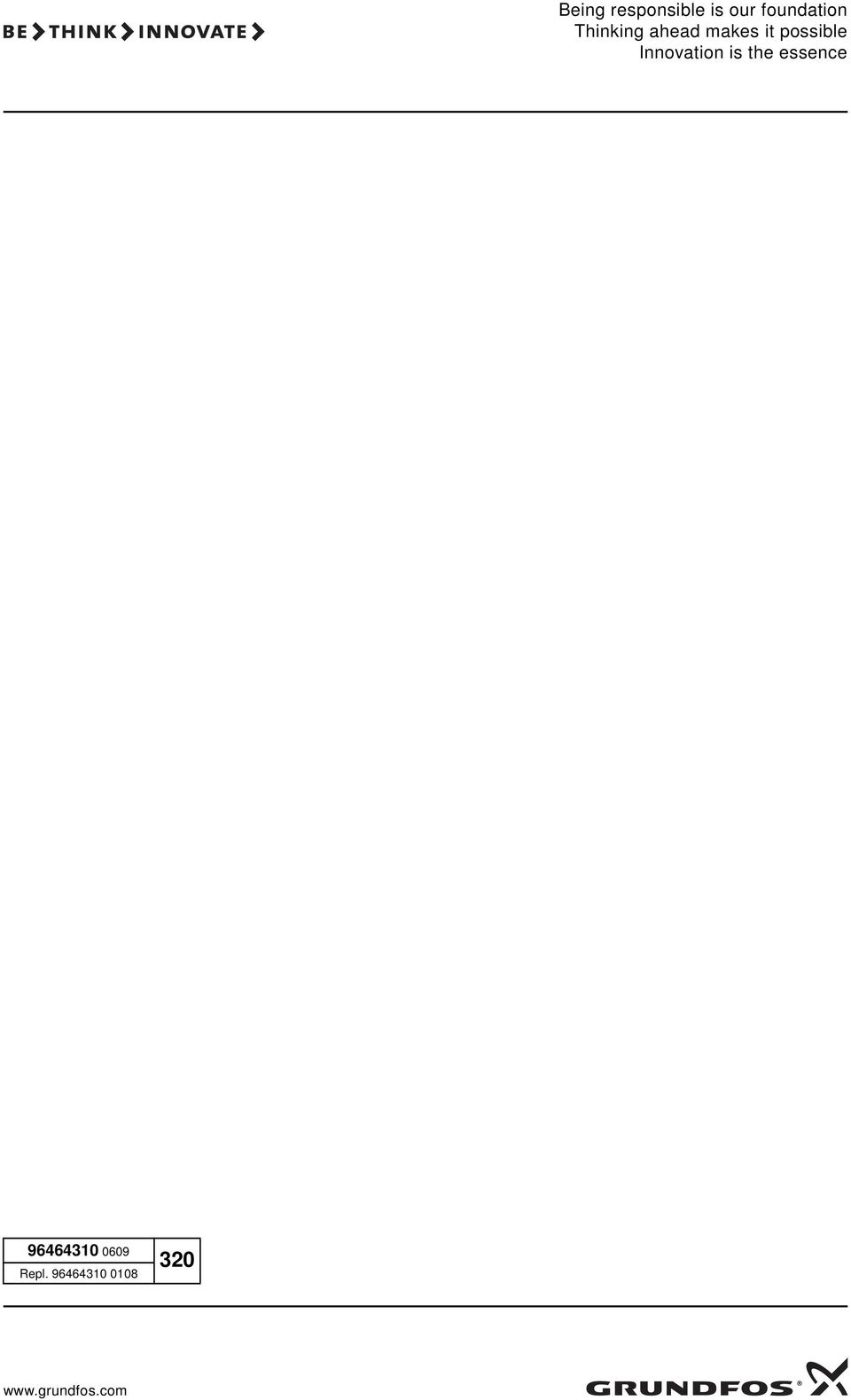

7 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Repl
