1 GRUNDFOS INSTRUKTIONR, I, N 1s, 1, 3, 5, 10, 15, 20, N 32, 45, 64, 90, 120, 150 Double seal (tandem) Monterings- och driftsinstruktion

2 2

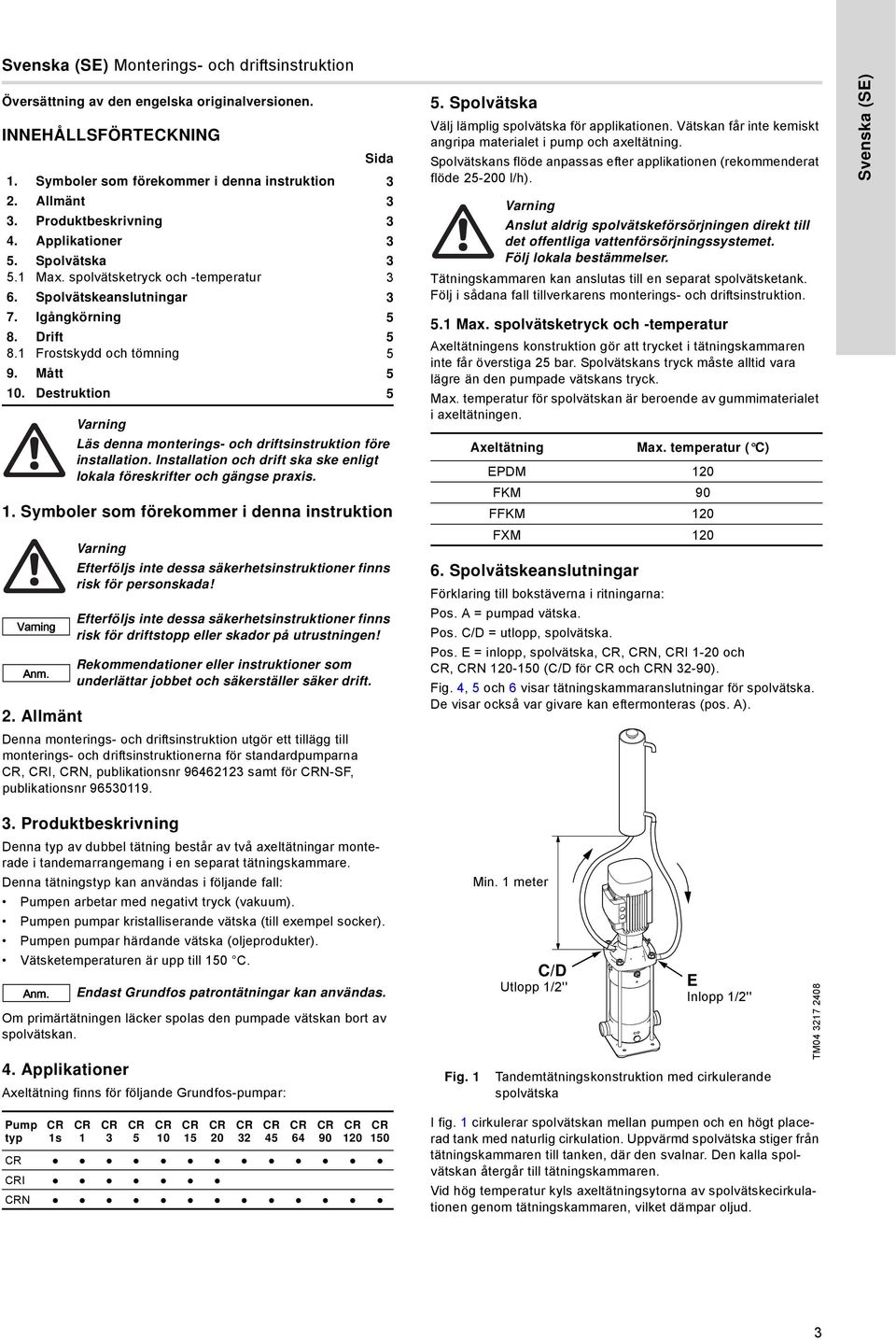

3 Svenska (S) Monterings- och driftsinstruktion Översättning av den engelska originalversionen. INNHÅLLSFÖRTCKNING Sida 1. Symboler som förekommer i denna instruktion 3 2. llmänt 3 3. Produktbeskrivning 3 4. pplikationer 3 5. Spolvätska Max. spolvätsketryck och -temperatur 3 6. Spolvätskeanslutningar 3 7. Igångkörning 5 8. Drift Frostskydd och tömning 5 9. Mått Destruktion 5 1. Symboler som förekommer i denna instruktion nm. 2. llmänt Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. fterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! fterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. Denna monterings- och driftsinstruktion utgör ett tillägg till monterings- och driftsinstruktionerna för standardpumparna, I, N, publikationsnr samt för N-SF, publikationsnr Spolvätska Välj lämplig spolvätska för applikationen. Vätskan får inte kemiskt angripa materialet i pump och axeltätning. Spolvätskans flöde anpassas efter applikationen (rekommenderat flöde l/h). nslut aldrig spolvätskeförsörjningen direkt till det offentliga vattenförsörjningssystemet. Följ lokala bestämmelser. Tätningskammaren kan anslutas till en separat spolvätsketank. Följ i sådana fall tillverkarens monterings- och driftsinstruktion. 5.1 Max. spolvätsketryck och -temperatur xeltätningens konstruktion gör att trycket i tätningskammaren inte får överstiga 25 bar. Spolvätskans tryck måste alltid vara lägre än den pumpade vätskans tryck. Max. temperatur för spolvätskan är beroende av gummimaterialet i axeltätningen. xeltätning Max. temperatur ( C) PDM 120 FKM 90 FFKM 120 FXM Spolvätskeanslutningar Förklaring till bokstäverna i ritningarna: Pos. = pumpad vätska. Pos. = utlopp, spolvätska. Pos. = inlopp, spolvätska,, N, I 1-20 och, N ( för och N 32-90). Fig. 4, 5 och 6 visar tätningskammaranslutningar för spolvätska. De visar också var givare kan eftermonteras (pos. ). Svenska (S) 3. Produktbeskrivning Denna typ av dubbel tätning består av två axeltätningar monterade i tandemarrangemang i en separat tätningskammare. Denna tätningstyp kan användas i följande fall: Pumpen arbetar med negativt tryck (vakuum). Pumpen pumpar kristalliserande vätska (till exempel socker). Pumpen pumpar härdande vätska (oljeprodukter). Vätsketemperaturen är upp till 150 C. nm. ndast Grundfos patrontätningar kan användas. Om primärtätningen läcker spolas den pumpade vätskan bort av spolvätskan. 4. pplikationer xeltätning finns för följande Grundfos-pumpar: Fig. 1 Min. 1 meter Utlopp 1/2'' Tandemtätningskonstruktion med cirkulerande spolvätska TM Pump typ 1s I N I fig. 1 cirkulerar spolvätskan mellan pumpen och en högt placerad tank med naturlig cirkulation. Uppvärmd spolvätska stiger från tätningskammaren till tanken, där den svalnar. Den kalla spolvätskan återgår till tätningskammaren. Vid hög temperatur kyls axeltätningsytorna av spolvätskecirkulationen genom tätningskammaren, vilket dämpar oljud. 3

4 Svenska (S) TM Givare Fig. 2 Tandemtätningskonstruktion med spolvätskeförsörjning I fig. 2 kommer spolvätskan till tätningskammaren via ett rör från en högt placerad tank. Spolvätskan i tätningskammaren förhindrar att den pumpade vätskan läcker ut. Värme utstrålas inte från systemet. Fig. 3 Utlopp 1/2'' Tandemtätningskonstruktion med spolvätska ansluten till ett avlopp I fig. 3 kommer spolvätskan till tätningskammaren via ett rör från ett centralt spolsystem. Vid eventuellt tätningsläckage spolas den pumpade vätskan ut till avloppet med hjälp av spolvätskan. TM Fig. 5 Tätningskammare, I, N 10, 15, 20 Röret för spolvätskeförsörjningen får inte föras in längre än 9 mm i tätningskammaren, eftersom axeltätningen då skadas. Detta gäller både inlopp och utlopp. TM Utlopp 1/2'' Givare TM Fig. 4 Tätningskammare, I, N 1s, 1, 3, 5 4

5 8. Drift För att säkerställa optimal funktion och prestanda ska du säkerställa att flödet från spolvätsketanken alltid är tillräckligt och att den högt placerade tanken aldrig blir tom. Beroende på vilken vätska som pumpas måste spolvätskan kontrolleras regelbundet för att säkerställa optimal drift. 8.1 Frostskydd och tömning Svenska (S) Utlopp 3/8'' Var uppmärksam på avluftningshålens riktning och säkerställ att utströmmande vätska inte orsakar personskada eller skador på motorn eller andra komponenter. I installationer med het eller hälsoskadlig vätska måste risken för personskador särskilt beaktas. Pump Se monterings- och driftsinstruktionen för standardpumpen. Tätningskammare Töm tätningskammaren genom att lossa den nedre pluggen (pos. ). (Pos. för och N ) 9. Mått Fig. 6 Tätningskammare, N 32, 45, 64, 90, 120, Igångkörning Se även monterings- och driftsinstruktionen för standardpumpen. Före igångkörning måste tätningskammare och pump ha fyllts helt med vätska och avluftats. 1. Starta pumpen och kontrollera rotationsriktningen. Korrekt rotationsriktning är markerad med pilar på motorns fläktkåpa. Givare TM xtra höjd för tätningskammare Pumptyp (mm), I, N 1s, 1, 3, 5 108, I, N 10, 15, 20 90, N 32, 45, 64, , N 120, Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. nvänd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. Rätt till ändringar förbehålles. Tätningskammaren måste alltid vara fylld med spolvätska under drift. Risk för torrkörning. 5
