1 GRUNDFOS INSTRUKTIONER, I, N 1s, 1, 3, 5, 10, 15, 20, N 32, 45, 64, 90, 120, 150 High temperature (air-cooled top) Monterings- och driftsinstruktion

2 Svenska (SE) Svenska (SE) Monterings- och driftsinstruktion Översättning av den engelska originalversionen. INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 2 2. Allmänt 2 3. Produktbeskrivning 2 4. Applikationer 2 5. Temperaturområde 2 6. Placering för avluftare Vertikala pumpar Horisontella pumpar 3 7. Anslutningar till tätningskammare 3 8. Sektionsritningar 4 9. Igångkörning Drift Frostskydd Mått Destruktion 6 5. Temperaturområde Luftkyld överdel finns för tre olika temperaturområden: Vätsketemperatur ( C) Vattenbaserade vätskor 6. Placering för avluftare 6.1 Vertikala pumpar Material i gummidelar EPDM FXM/EPDM Termiska oljor FKM FKM PN Varning Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Klockan 3 Klockan Symboler som förekommer i denna instruktion Varning Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. Fig. 1 Klockan 6 Placering för avluftare på vertikala -pumpar TM Varning Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift Mått 2. Allmänt Denna monterings- och driftsinstruktion utgör ett tillägg till monterings- och driftsinstruktionerna för standardpumparna, I, N, publikationsnr samt för N-SF, publikationsnr Produktbeskrivning I Grundfos luftkylda överdel separeras tätningskammaren från pumpstammen av en luftkyld kammare. Innan den heta vätskan når axeltätningen kyls den till 120 C eller kallare (vid max. vätsketemperatur 180 C) medan den strömmar genom den luftkylda kammaren. 4. Applikationer Luftkyld överdel finns för följande Grundfos-pumpar: Pump typ 1s Tillgänglig I N Anm. T och TE finns inte med luftkyld överdel. Fig. 2 Måttskiss Förklaring till fig. 2 Pumptyp x [mm] I, N 1s, 1, 3, I, N 1s, 1, 3, 5 (3-7,5 kw) 172 I, N 10, 15, 20 (< 4 kw) 156 I, N 10, 15, 20 (4-7,5 kw) 186 I, N 10, 15, 20 (11-18,5 kw) 217, N , N 45, , N , N 120, 150 (11-45 kw) 190, N 120, 150 (55-75 kw) 243 TM

3 6.2 Horisontella pumpar TM Avluftare Axeltätning A Givare Svenska (SE) Fig. 3 Placering för avluftare på horisontella -pumpar Förklaring till fig. 3. Pumptyp x [mm] I, N(E) 1s, 3, I, N 10, 15, , N , N 45, , N 90, 120, Plugg Anm. Motorer på 75 kw är högre än sträckan x. 7. Anslutningar till tätningskammare Tätningskammaren har anslutningar för avluftare och givare. Fig. 4, 5 och 6 visar anslutningar för avluftare. Pos. A visar anslutning för givare. Avluftare Axeltätning A Givare Fig. 5 Tätningskammare I, N 10, 15, 20 TM Kylrör Axeltätning Fig. 4 Tätningskammare I, N 1s, 1, 3, 5 TM Avluftare A Givare Plugg TM Fig. 6 Tätningskammare, N 32, 45, 64, 90, 120, 150 3

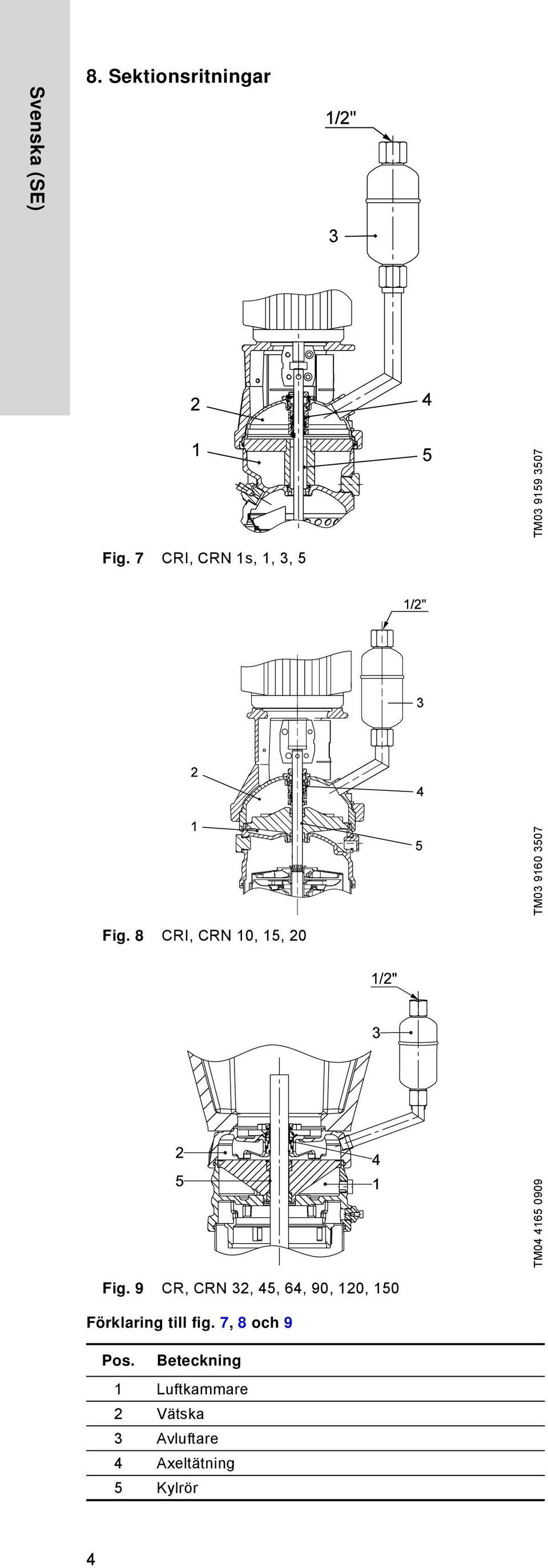

4 Svenska (SE) 8. Sektionsritningar TM Fig. 7 I, N 1s, 1, 3, 5 TM Fig. 8 I, N 10, 15, 20 TM Fig. 9, N 32, 45, 64, 90, 120, 150 Förklaring till fig. 7, 8 och 9 Pos. Beteckning 1 Luftkammare 2 Vätska 3 Avluftare 4 Axeltätning 5 Kylrör 4

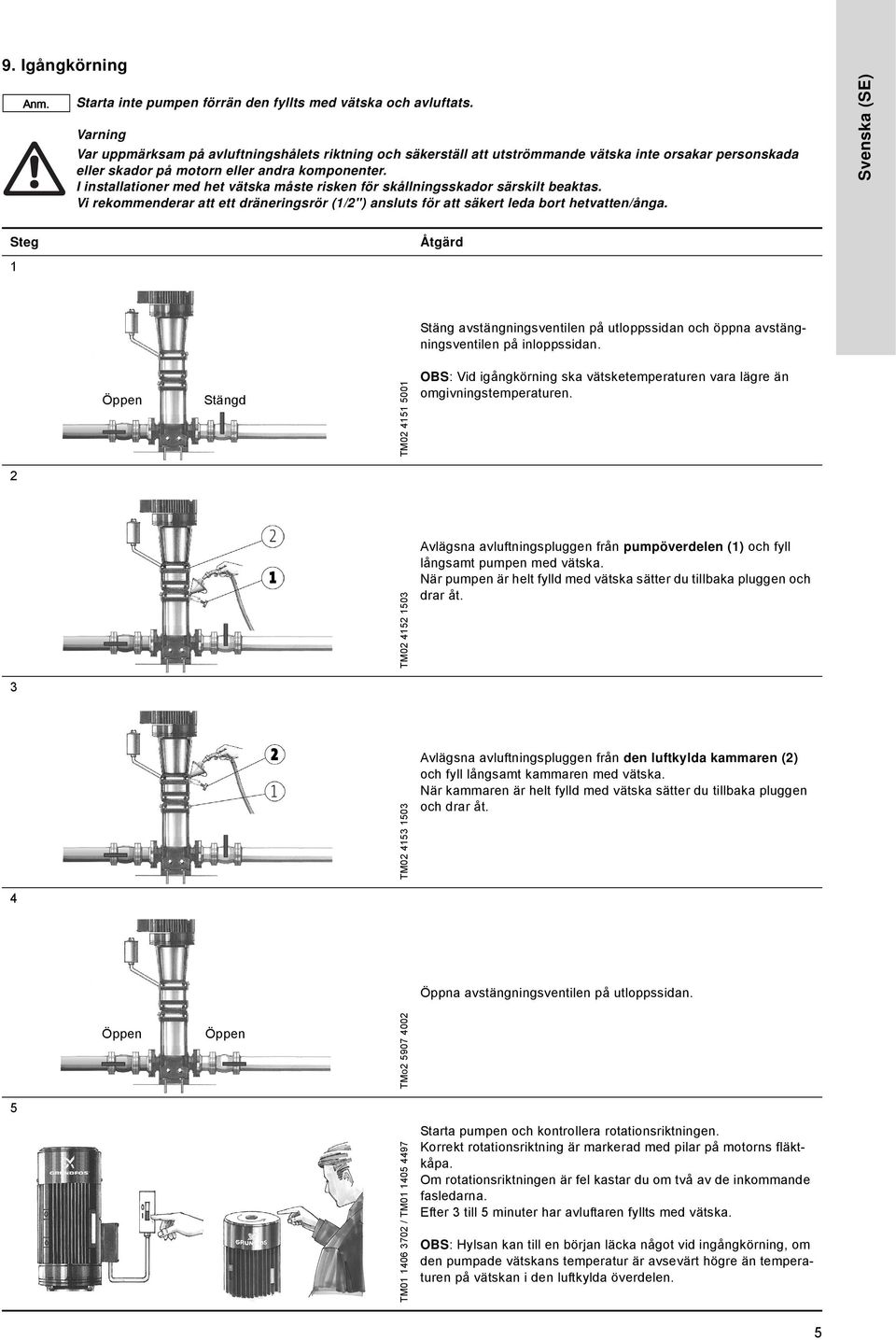

5 9. Igångkörning Anm. Starta inte pumpen förrän den fyllts med vätska och avluftats. Varning Var uppmärksam på avluftningshålets riktning och säkerställ att utströmmande vätska inte orsakar personskada eller skador på motorn eller andra komponenter. I installationer med het vätska måste risken för skållningsskador särskilt beaktas. Vi rekommenderar att ett dräneringsrör (1/2'') ansluts för att säkert leda bort hetvatten/ånga. Svenska (SE) Steg 1 Åtgärd Stäng avstängningsventilen på utloppssidan och öppna avstängningsventilen på inloppssidan. Öppen Stängd TM OBS: Vid igångkörning ska vätsketemperaturen vara lägre än omgivningstemperaturen. 2 TM Avlägsna avluftningspluggen från pumpöverdelen (1) och fyll långsamt pumpen med vätska. När pumpen är helt fylld med vätska sätter du tillbaka pluggen och drar åt. 3 TM Avlägsna avluftningspluggen från den luftkylda kammaren (2) och fyll långsamt kammaren med vätska. När kammaren är helt fylld med vätska sätter du tillbaka pluggen och drar åt. 4 Öppna avstängningsventilen på utloppssidan. Öppen Öppen TMo TM / TM Starta pumpen och kontrollera rotationsriktningen. Korrekt rotationsriktning är markerad med pilar på motorns fläktkåpa. Om rotationsriktningen är fel kastar du om två av de inkommande fasledarna. Efter 3 till 5 minuter har avluftaren fyllts med vätska. OBS: Hylsan kan till en början läcka något vid ingångkörning, om den pumpade vätskans temperatur är avsevärt högre än temperaturen på vätskan i den luftkylda överdelen. 5

6 Svenska (SE) 10. Drift De automatiska luftnipplarnas funktion gör att de läcker vätska när de släpper ut luft. Detta är helt normalt. Vi rekommenderar därför att den utläckande vätskan leds till ett avlopp, till exempel via en ledning med vattenlås. TM Fig. 10 Exempel på borttransport av kondensvatten från luftkyld överdel 11. Frostskydd Se monterings- och driftsinstruktionen för standardpumpen. Anm. Den luftkylda överdelen måste också avluftas och tömmas. 12. Mått Pumptyp Extra höjd [mm] I, N 1s, 1, 3, I, N 10, 15, 20 90, N , N , N , N N 120, Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos auktoriserade servicepartners. Rätt till ändringar förbehålles. 6
