1 Slagdörrsautomatik DORMA CD 80

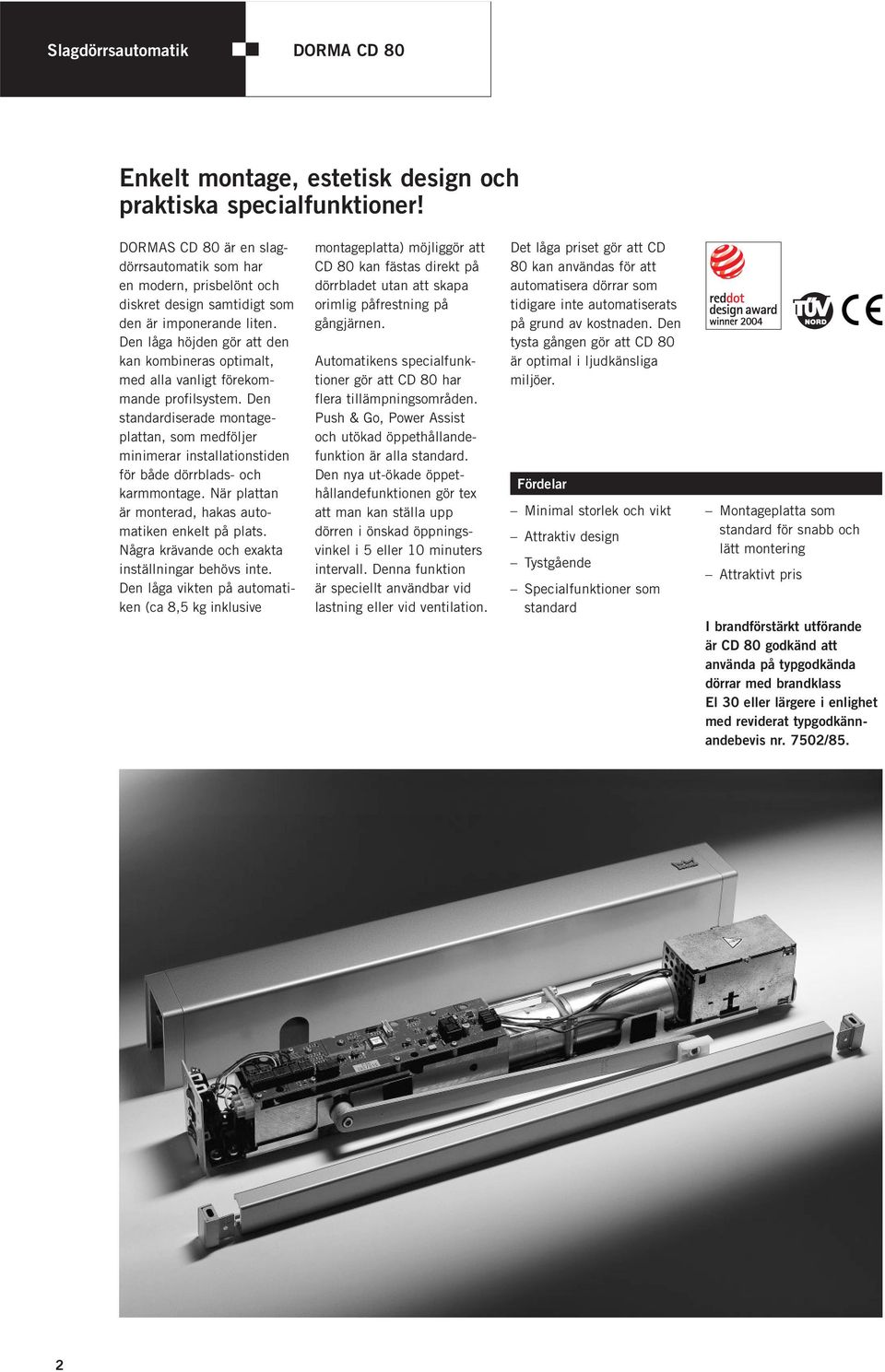

2 Slagdörrsautomatik DORMA CD 80 Enkelt montage, estetisk design och praktiska specialfunktioner! DORMAS CD 80 är en slagdörrsautomatik som har en modern, prisbelönt och diskret design samtidigt som den är imponerande liten. Den låga höjden gör att den kan kombineras optimalt, med alla vanligt förekommande profilsystem. Den standardiserade montageplattan, som medföljer minimerar installationstiden för både dörrblads- och karmmontage. När plattan är monterad, hakas automatiken enkelt på plats. Några krävande och eakta inställningar behövs inte. Den låga vikten på automatiken (ca 8,5 kg inklusive montageplatta) möjliggör att CD 80 kan fästas direkt på dörrbladet utan att skapa orimlig påfrestning på gångjärnen. Automatikens specialfunktioner gör att CD 80 har flera tillämpningsområden. Push & Go, Power Assist och utökad öppethållandefunktion är alla standard. Den nya ut-ökade öppethållandefunktionen gör te att man kan ställa upp dörren i önskad öppningsvinkel i 5 eller 10 minuters intervall. Denna funktion är speciellt användbar vid lastning eller vid ventilation. Det låga priset gör att CD 80 kan användas för att automatisera dörrar som tidigare inte automatiserats på grund av kostnaden. Den tysta gången gör att CD 80 är optimal i ljudkänsliga miljöer. Fördelar Minimal storlek och vikt Attraktiv design Tystgående Specialfunktioner som standard Montageplatta som standard för snabb och lätt montering Attraktivt pris I brandförstärkt utförande är CD 80 godkänd att använda på typgodkända dörrar med brandklass El 30 eller lärgere i enlighet med reviderat typgodkännandebevis nr. 7502/85. 2

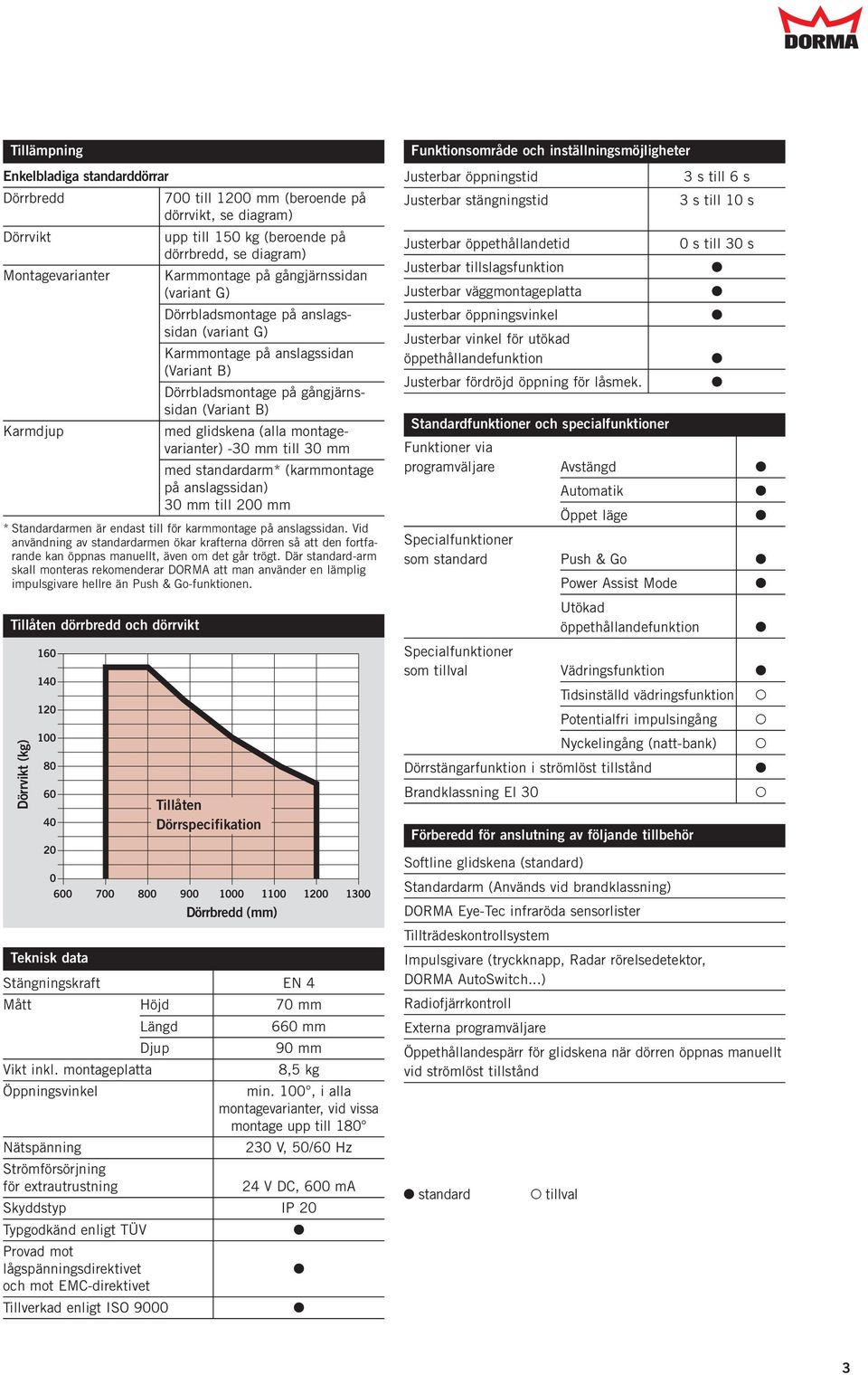

3 Tillämpning Enkelbladiga standarddörrar Dörrbredd 700 till 1200 mm (beroende på dörrvikt, se diagram) Dörrvikt upp till 150 kg (beroende på dörrbredd, se diagram) Montagevarianter Karmmontage på gångjärnssidan (variant G) Dörrbladsmontage på anslagssidan (variant G) Karmmontage på anslagssidan (Variant B) Dörrbladsmontage på gångjärnssidan (Variant B) Karmdjup med glidskena (alla montagevarianter) -30 mm till 30 mm med standardarm* (karmmontage på anslagssidan) 30 mm till 200 mm * Standardarmen är endast till för karmmontage på anslagssidan. Vid användning av standardarmen ökar krafterna dörren så att den fortfarande kan öppnas manuellt, även om det går trögt. Där standard-arm skall monteras rekomenderar DORMA att man använder en lämplig impulsgivare hellre än Push & Go-funktionen. Tillåten dörrbredd och dörrvikt Dörrvikt (kg) Dörrbredd (mm) Teknisk data Stängningskraft EN 4 Mått Höjd 70 mm Längd 660 mm Djup 90 mm Vikt inkl. montageplatta 8,5 kg Öppningsvinkel min. 100, i alla montagevarianter, vid vissa montage upp till 180 Nätspänning 230 V, 50/60 Hz Strömförsörjning för etrautrustning 24 V DC, 600 ma Skyddstyp IP 20 Typgodkänd enligt TÜV Provad mot lågspänningsdirektivet och mot EMC-direktivet Tillverkad enligt ISO 9000 Tillåten Dörrspecifikation Funktionsområde och inställningsmöjligheter Justerbar öppningstid Justerbar stängningstid Justerbar öppethållandetid Justerbar tillslagsfunktion Justerbar väggmontageplatta Justerbar öppningsvinkel Justerbar vinkel för utökad öppethållandefunktion Justerbar fördröjd öppning för låsmek. Standardfunktioner och specialfunktioner Funktioner via programväljare Avstängd Automatik Öppet läge Specialfunktioner som standard Push & Go Power Assist Mode Utökad öppethållandefunktion Specialfunktioner som tillval Vädringsfunktion Tidsinställd vädringsfunktion Potentialfri impulsingång Nyckelingång (natt-bank) Dörrstängarfunktion i strömlöst tillstånd Brandklassning El 30 Förberedd för anslutning av följande tillbehör Softline glidskena (standard) Standardarm (Används vid brandklassning) DORMA Eye-Tec infraröda sensorlister 3 s till 6 s 3 s till 10 s 0 s till 30 s Tillträdeskontrollsystem Impulsgivare (tryckknapp, Radar rörelsedetektor, DORMA AutoSwitch...) Radiofjärrkontroll Eterna programväljare Öppethållandespärr för glidskena när dörren öppnas manuellt vid strömlöst tillstånd standard X tillval X X X X 3

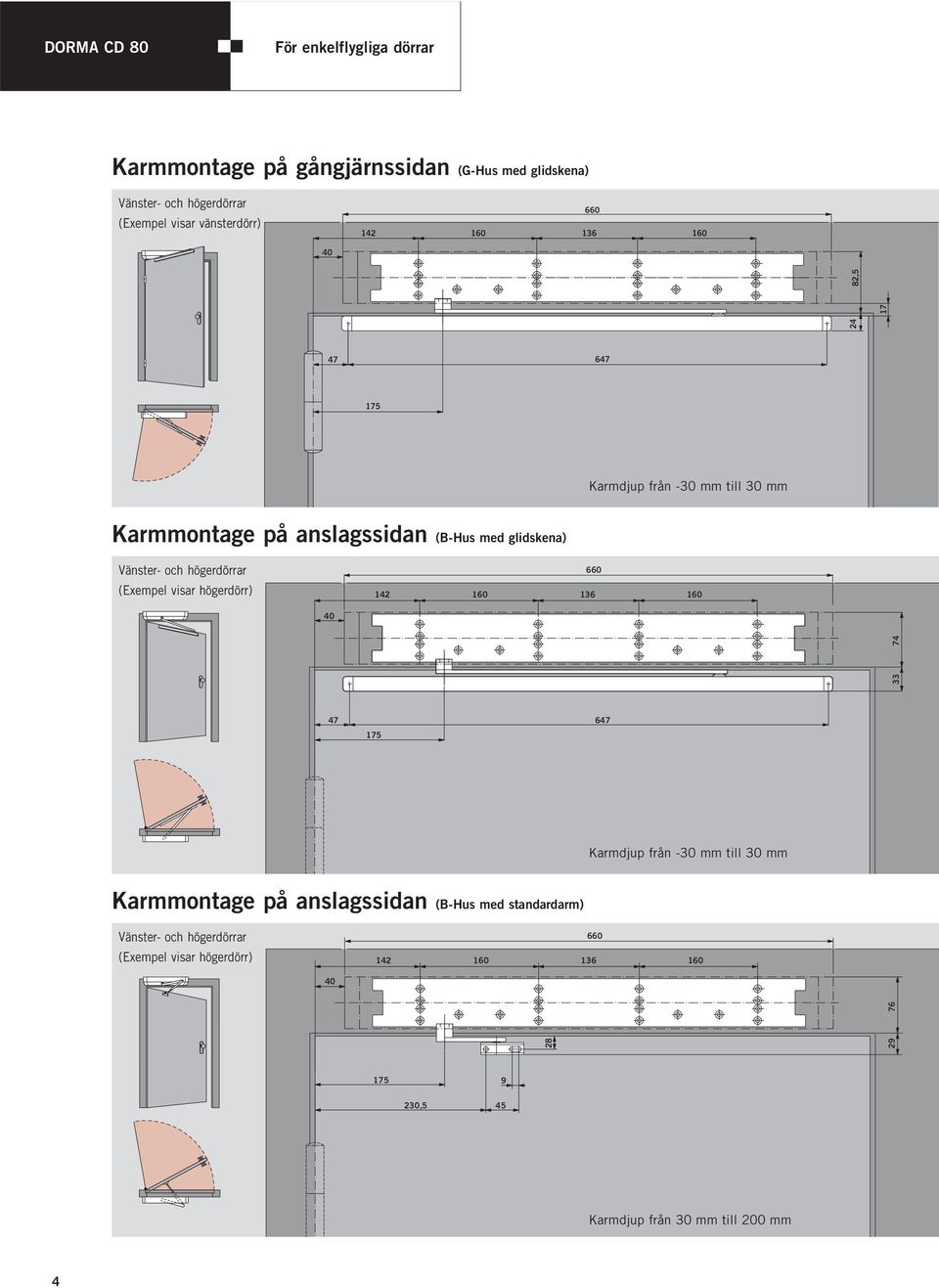

4 DORMA CD 80 För enkelflygliga dörrar Karmmontage på gångjärnssidan (G-Hus med glidskena) Vänster- och högerdörrar (Eempel visar vänsterdörr) , Karmdjup från -30 mm till 30 mm Karmmontage på anslagssidan (B-Hus med glidskena) Vänster- och högerdörrar (Eempel visar högerdörr) Karmdjup från -30 mm till 30 mm Karmmontage på anslagssidan (B-Hus med standardarm) Vänster- och högerdörrar (Eempel visar högerdörr) ,5 45 Karmdjup från 30 mm till 200 mm 4

5 Kabelplan ,8 mm CD 80 NYM 3 1,5 mm , ,8 mm 2 2 0,8 mm 2 2 0,8 mm 2 4 0,25 mm 2 4 0,25 mm 2 4 0,8 mm 2 2 0,8 mm , ,5 16,5 13, ,8 mm A L1 N PE 1 Inkommande ledning 2 Nödknapp 3 Jordat uttag 4 Programväljare (etern) 5 Tryckknapp, intern 6 Tryckknapp, etern 7 Låsanordning 8 Rörelsedetektor, intern 9 Rörelsedetektor, etern 10 Tryckknapp för utökad öppethållandefunktion (etern) 11 Slagdörrsautomatik DORMA CD Infraröd sensorlist Montageplatta för Softline glidskena CD ,5 A A Arm till glidskena med tillvald aelförlängning 19 / 28 mm X Aelförlängare 28 mm Aelförlängare 19 mm 42,5 33,5 5

6 DORMA CD 80 För enkelflygliga dörrar Dörrbladsmontage på gångjärnssidan (B-Hus med glidskena) För vänster- och högerdörr (Eempel visar vänsterdörr) Dörrbladsmontage på anslagssidan (G-Hus med glidskena) a 647 b Karmdjup från -30 mm till 30 mm För vänster- och högerdörr (Eemplet visar högerdörr) c 660 c =min. 141 mm; ma. 195 mm b =c 33 mm a =c 128 mm Karmdjup från -30 mm till 30 mm 6

7 Kabelöverföring KÜ-CD , För att underlätta installationen av kablarna för de olika montagealtenativen har DORMA möjligheten att erbjuda en speciell kabelöverföring för CD 80. Detta förhöjer även utseendet på hela automatiklösningen , DORMA KÜ-CD, Kabelöverföring med 12 mm innerdiameter 90 DORMA KÜ-CD, Kabelöverföring med 20 mm innerdiameter 7

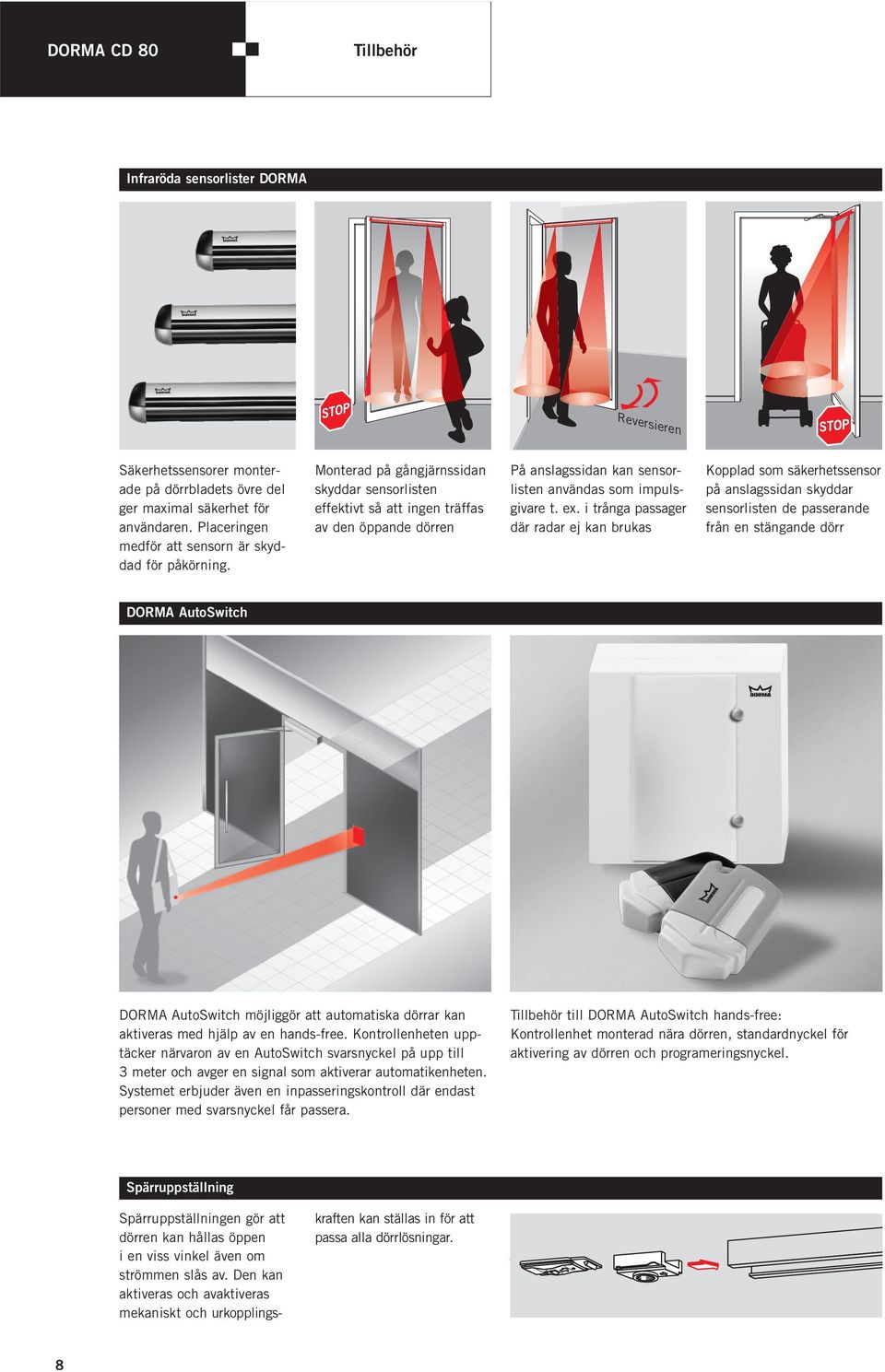

8 DORMA CD 80 Tillbehör Infraröda sensorlister DORMA Reversieren Säkerhetssensorer monterade på dörrbladets övre del ger maimal säkerhet för användaren. Placeringen medför att sensorn är skyddad för påkörning. Monterad på gångjärnssidan skyddar sensorlisten effektivt så att ingen träffas av den öppande dörren På anslagssidan kan sensorlisten användas som impulsgivare t. e. i trånga passager där radar ej kan brukas Kopplad som säkerhetssensor på anslagssidan skyddar sensorlisten de passerande från en stängande dörr DORMA AutoSwitch DORMA AutoSwitch möjliggör att automatiska dörrar kan aktiveras med hjälp av en hands-free. Kontrollenheten upptäcker närvaron av en AutoSwitch svarsnyckel på upp till 3 meter och avger en signal som aktiverar automatikenheten. Systemet erbjuder även en inpasseringskontroll där endast personer med svarsnyckel får passera. Tillbehör till DORMA AutoSwitch hands-free: Kontrollenhet monterad nära dörren, standardnyckel för aktivering av dörren och programeringsnyckel. Spärruppställning Spärruppställningen gör att dörren kan hållas öppen i en viss vinkel även om strömmen slås av. Den kan aktiveras och avaktiveras mekaniskt och urkopplingskraften kan ställas in för att passa alla dörrlösningar. 8

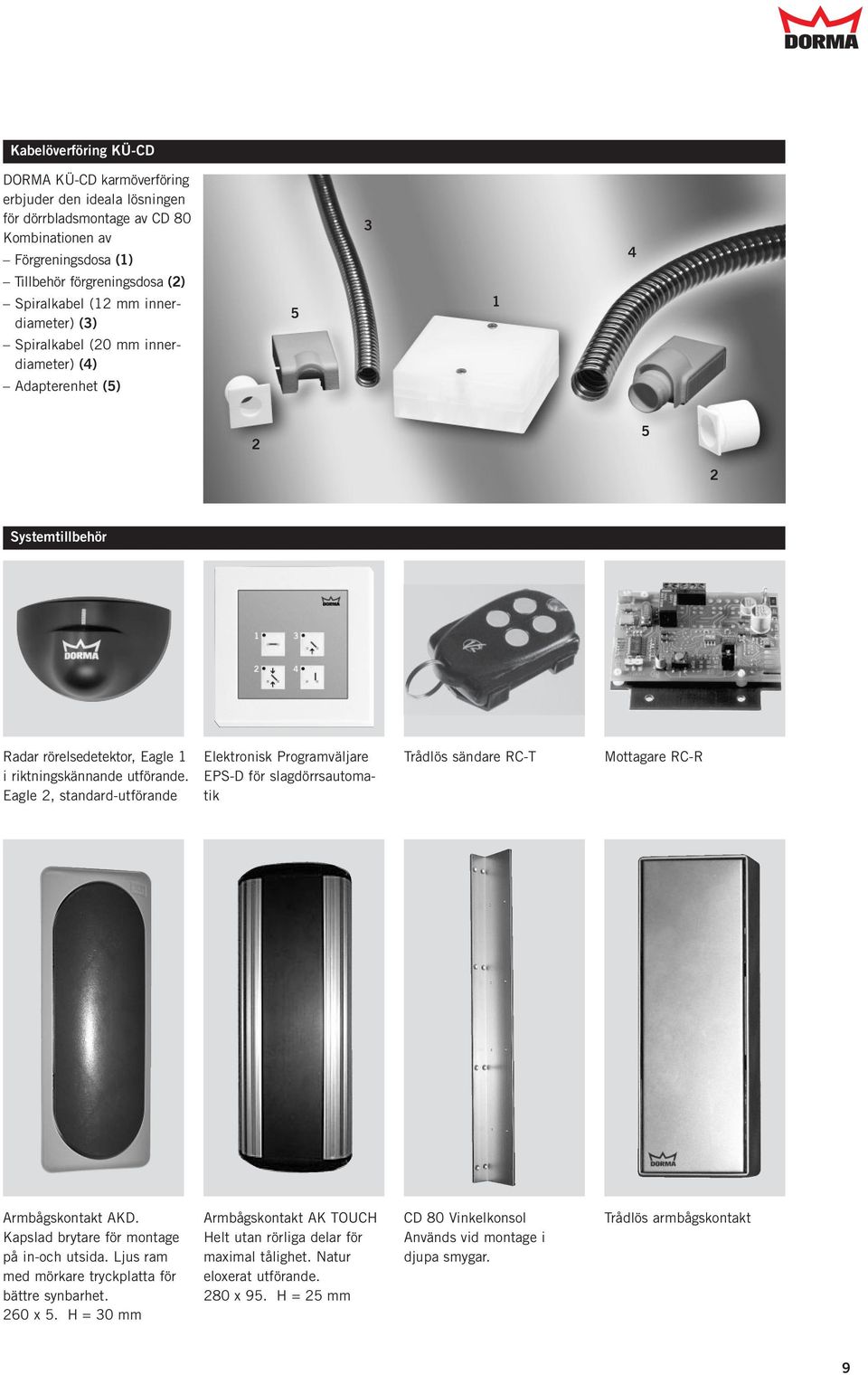

9 Kabelöverföring KÜ-CD DORMA KÜ-CD karmöverföring erbjuder den ideala lösningen för dörrbladsmontage av CD 80 Kombinationen av Förgreningsdosa (1) Tillbehör förgreningsdosa (2) Spiralkabel (12 mm innerdiameter) (3) Spiralkabel (20 mm innerdiameter) (4) Adapterenhet (5) Systemtillbehör Radar rörelsedetektor, Eagle 1 i riktningskännande utförande. Eagle 2, standard-utförande Elektronisk Programväljare EPS-D för slagdörrsautomatik Trådlös sändare RC-T Mottagare RC-R Armbågskontakt AKD. Kapslad brytare för montage på in-och utsida. Ljus ram med mörkare tryckplatta för bättre synbarhet H = 30 mm Armbågskontakt AK TOUCH Helt utan rörliga delar för maimal tålighet. Natur eloerat utförande H = 25 mm CD 80 Vinkelkonsol Används vid montage i djupa smygar. Trådlös armbågskontakt 9

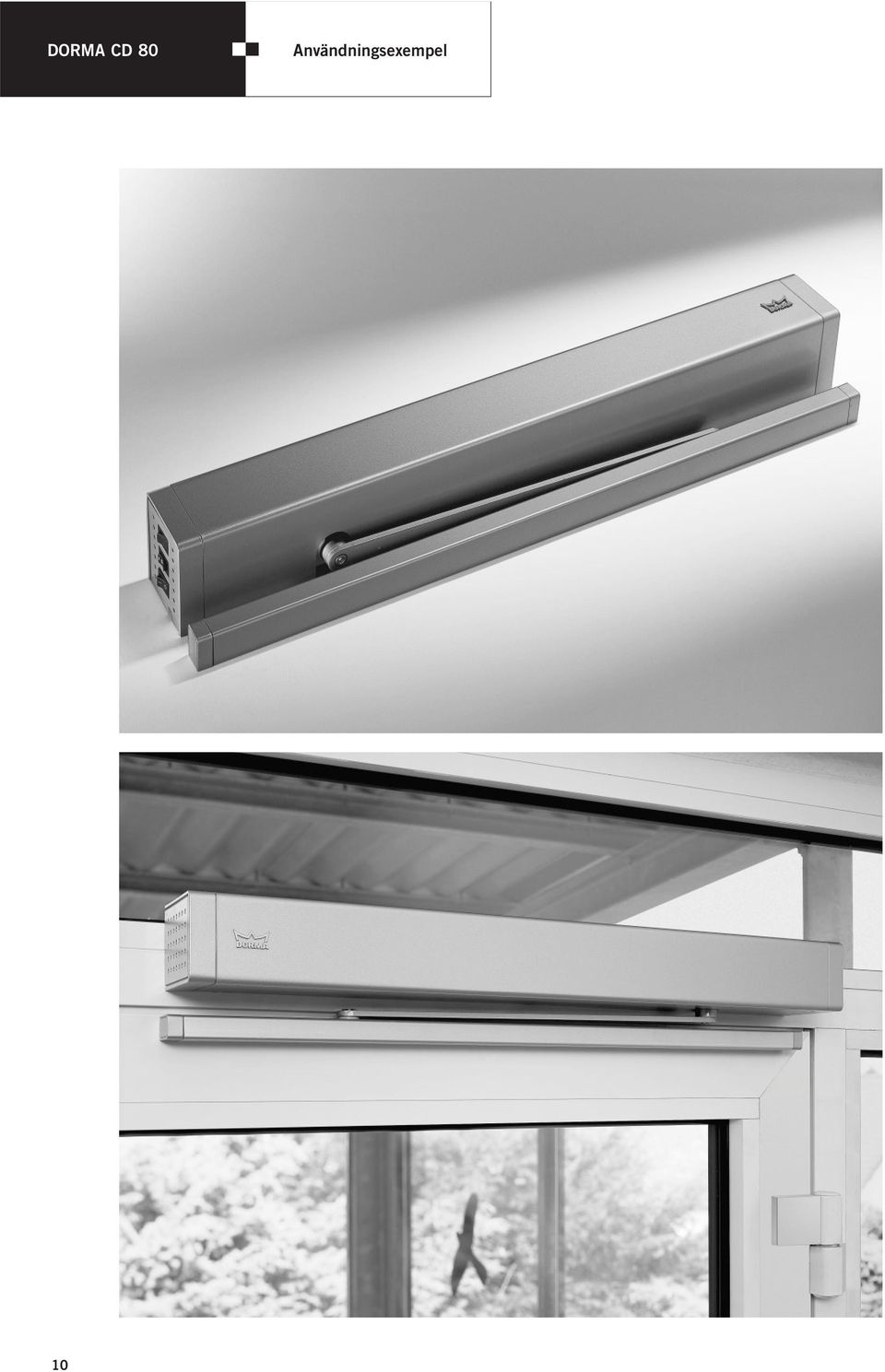

10 DORMA CD 80 Användningseempel 10

11 DORMA CD 80 Enkelbladiga standarddörrar Beskrivande tet Dörrparametrar: 2 Dörrbredd: från 700 mm till 1200 mm (beroende av dörrvikt) 2 Dörrvikt: upp till 150 kg (beroende av dörrbredd) 2 Karmdjup: från -30 mm till 30 mm med glidskena, från 30 mm till 200 mm med standardarm 2 Öppningsvinkel: minst 100 för alla montagevarianter (vissa montage 180 ) 2 Justerbar öppningstid 3 s till 6 s 2 Justerbar stägningstid 3 s till 10 s (dörrstängare) 2 Justerbar öppethållandetid 0 s till 30 s 2 Dörrstängarfunktion i strömlöst läge 2 Stägningskraft, liknande EN 4 till EN Mått (höjd djup bredd/längd) 70 mm 90 mm 660 mm 2 Funktionsprogram: Avstängd - Automatik - Öppet läge 2 Standard specialfunktioner: Push & Go Power Assist Utökad öppethållandefunktion 2 Nätspänning: 230 V AC, 50/60 Hz 2 Strömförsörjning för etrautrustninng 24 V DC, 0,6 A 2 Montage på gångjärn- och anslagssidan, dörblads- och karmmontage 2 Kraftöverföring med glidskena och standardarm Färger Standard: ( ) Silver ( ) RAL 9016 Specialfärger: ( ) RAL på förfrågan:... Montagesätt Gångjärnssida Karm: ( ) Variant G Dörrblad: ( ) Variant B Anslagssida Karm: ( ) Variant B Dörrblad: ( ) Variant G dessutom ( ) Standardarm (Komplett glidskenesystem) Programväljare dessutom Impulsgivare (integrerad 3-stegs programväljare standard) [ ] etern programväljare [ ] Tryckknapp [ ] Rörelsedetektor typ radar Säkerhet (Säkerhetssensor för att säkerställa dörrens rörelseområde enligt BGR 232) Säkerhetssensor Eye-Tech för användning på gångjärn- och anslagssida. ( ) Längd 3 mm ( ) Längd 700 mm ( ) Längd 900 mm ( ) Längd 1200 mm Nödtryckknapp monteras nära dörren enligt DIN VDE Varianter ( ) Infällt montage ( ) Ytligt montage Service [ ] Montage [ ] Driftsättning [ ] Underhållskontrakt 11
