1 Handverktyg för stålband Manuell spänning och förslutning Pneumatisk spänning och förslutning

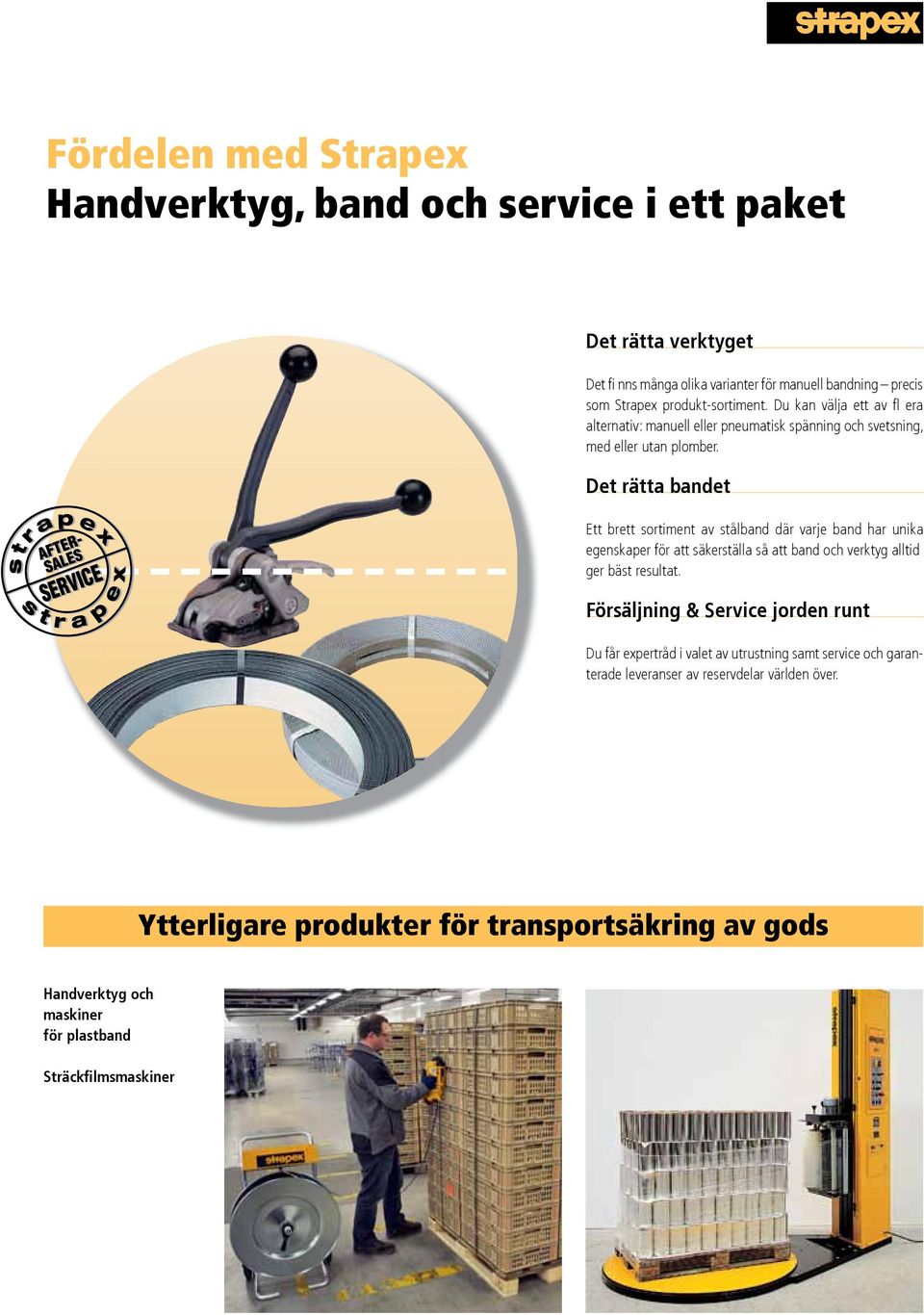

2 Fördelen med Strapex Handverktyg, band och service i ett paket Det rätta verktyget Det fi nns många olika varianter för manuell bandning precis som Strapex produkt-sortiment. Du kan välja ett av fl era alternativ: manuell eller pneumatisk spänning och svetsning, med eller utan plomber. Det rätta bandet Ett brett sortiment av stålband där varje band har unika egenskaper för att säkerställa så att band och verktyg alltid ger bäst resultat. Försäljning & Service jorden runt Du får expertråd i valet av utrustning samt service och garanterade leveranser av reservdelar världen över. Ytterligare produkter för transportsäkring av gods Handverktyg och maskiner för plastband Sträckfilmsmaskiner

Det rätta bandet Ett brett sortiment av stålband där varje band har unika egenskaper för att säkerställa så att band och verktyg alltid ger bäst resultat.

3 För platt gods Manuellt snittförslutande verktyg för mobila lösningar Model STM 60 Den mest ekonomiska lösningen: Lätt, smidig och snabb Vikt endast 3,5 kg Snabb och enkel bandträdning Låg ansträngning för spänning och förslutning Ergonomisk design Flexibel användning: Klarar stora variationer av gods och vikt Underhållsvänlig: Få förslitningsdelar Model STM 61 För heavy-duty lösningar För stålband upp till 19 mm brett och upp till 0,80 mm tjockt Tekniska data STM 60 STM x 0.63 (0.58*) mm x 0.63 (0.58*) mm x 0.63 (0.58*) mm x 0.80 (0.80*) mm Vikt 3.5 kg 5.1 kg Dimensioner Längd 370 mm 450 mm Bredd 185 mm 130 mm Höjd 122 mm 135 mm Bandspänning, ca 6500 N 6000 N Stålband Kvalité 850 N/mm 2, Upp till 19 x 0,63 mm 19 x 0,80 mm 1100 N/mm 2, Upp till 19 x 0,63 mm 19 x 0,80 mm * Hög hållfasthet, upp till 1100 N/mm 2

För stålband upp till 19 mm brett och upp till 0,80 mm tjockt Tekniska data STM 60 STM 61 13 x 0.63 (0.58*) mm 460.513.001 16 x 0.63 (0.58*) mm 460.516.001 19 x 0.63 (0.58*) mm 460.519.001 19 x 0.80 (0.

4 För platt gods Pneumatiskt snittförslutande verktyg för stationär användning Model STP 62 Idealiskt för industrin som använder mm breda stålband Funktionsknapparna sitter lättillgängliga ovanför handtaget 4000 N Model STP 63 Liten och lätt i kategorin av verktyg mellan mm i bredd Funktionsknapparna sitter lättillgängliga ovanför handtaget Roterbar upphängningsbygel För heavy-duty lösningar 6500 N Tekniska data STP 62 STP x 0,60 (0,50*) mm x 0.60 (0.50*) mm x 0.80 (0.63*) mm x 0.80 (0.63*) mm Vikt 9.7 kg 11.5 kg Dimensioner Längd 310 mm 400 mm Bredd 105 mm 120 mm Höjd 240 mm 310 mm Bandspänning, ca 4000 N 6500 N Tryckluftsförbrukning (6 bar) Spänning 6 Nl/s 6.4 Nl/s Svetsning 6 Nl 12 Nl Stålband Kvalité 850 N/mm 2, Upp till 16 x 0,60 mm 19 x 0,80 mm 1100 N/mm 2, Upp till 16 x 0,50 mm 19 x 0,63 mm * Hög hållfasthet, upp till 1100 N/mm 2

heavy-duty lösningar 6500 N Tekniska data STP 62 STP 63 13 x 0,60 (0,50*) mm 465.513.001 16 x 0.60 (0.50*) mm 465.516.001 16 x 0.80 (0.63*) mm 465.516.011 19 x 0.80 (0.63*) mm 465.519.001 Vikt 9.

5 För små och runda paket Pneumatiska verktyg för stationära/mobila lösningar Model STR 64 Lättviktsverktyget för stationära eller mobila lösningar Model STR 65 Det smidiga verktyget för stationära heavyduty lösningar 7000 N Väger endast 3,2 kg 3000 N Med luftanslutning på toppen: för bandning med hjälp av upphägninsbygel eller bakät: för bandning utan upp- Model STR 66 Ett högpresterande verktyg för heavy-duty lösningar 8400 N Tekniska data STR 64 STR 65 STR x 0.63 (0,63*) mm ** *** 16 x 0,63 (0,63*) mm ** *** 19 x 0,63 (0,63*) mm ** *** 19 x 0,80 (0,80*) mm x 1,00 (0,80*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm Vikt 3,2 kg 7,6 kg 9,3 kg Dimensioner Längd 302 mm 420 mm 470 mm Bredd 130 mm 160 mm 170 mm Höjd 180 mm 300 mm 300 mm Bandspänning, ca 3000 N 7000 N 8400 N Antal plombsnitt Tryckluftsförbrukning (6 bar) Spänning 4 Nl/s 6,4 Nl/s 6,4 Nl/s Svetsning 3,4 Nl 12 Nl 14 Nl Stålband Kvalité 850 N/mm 2, Upp till 19 x 0,63 mm 19 x 0,80 mm 32 x 1,00 mm 1100 N/mm 2, Upp till 19 x 0,63 mm 19 x 0,80 mm 32 x 0,80 mm Plomber 13 x 0,63 (0,63*) mm x 0,63 (0,63*) mm x 0,63 (0,63*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm x 0,80 (0,80*) mm x 1,00 (0,80*) mm * Hög hållfasthet, upp till 1100 N/mm² ** Luftanslutning på toppen *** Luftanslutning bakåt

verktyg för heavy-duty lösningar 8400 N Tekniska data STR 64 STR 65 STR 66 13 x 0.63 (0,63*) mm 466.013.001** 466.013.011*** 16 x 0,63 (0,63*) mm 466.016.001** 466.016.011*** 19 x 0,63 (0,63*) mm 466.

6 För små och runda paket Pneumatiska verktyg förmobila lösningar Spännare & Svetsare i kombination Lättviktsverktyget för heavy-duty lösningar För stålband upp till 32 mm breddaoch 1 mm tjocka Spännare STR 67 Svetsare STR 68 Svetsare STR N Plombförslutning med enkelt snitt Plombförslutning med dubbla snitt Tekniska data STR 67 STR 68 STR x 1,00 (1,00*) mm x 1,00 (0,80*) mm x 1,00 (0,80*) mm x 1,00 (0,80*) mm Vikt 4,1 kg 2,8 kg 4,7 kg Dimensioner Längd 340 mm 300 mm 350 mm Bredd 110 mm 130 mm 170 mm Höjd 110 mm 210 mm 230 mm Bandspänning, ca 8400 N Antal plombsnitt 1 2 Tryckluftsförbrukning (6 bar) Spänning 6,4 Nl/s Svetsning 3 Nl 6,4 Nl Stålband Kvalité 850 N/mm 2, Upp till 32 x 1,00 mm 32 x 1,00 mm 32 x 1,00 mm 1100 N/mm 2, Upp till 32 x 1,00 mm 32 x 0,80 mm 32 x 0,80 mm Plomber 19 x 1,00 (0,80*) mm / x 1,00 (0,80*) mm / x 1,00 (0,80*) mm / * Hög hållfasthet, upp till 1100 N/mm²

501 19 x 1,00 (0,80*) mm 466.119.601 466.219.601 25 x 1,00 (0,80*) mm 466.125.601 466.225.601 32 x 1,00 (0,80*) mm 466.132.601 466.232.

7 Tillbehör Bandavrullarvagnar och avbitare Model STA 76 Bandavrullarvagn för oscillerat stålband Avrullarvagn Med stålrörsram, stora gummihjul, rullbroms och förvaringslåda för verktyg, plomber och avbitare Bandavrullarvagnar för stålband Model Artikelnummer Bandbredd Inner Ø Ytter Ø STA mm 405 mm 600 mm STA mm 405 mm 600 mm Model STA 78 Model STA 77 Den mobila avrullarvagnen för oscillerat stålband Horisontell position Model STA 79 Avbitare Model Artikelnummer Bandbredd Knivlängd STA mm 160 mm STA mm 355 mm

461.119.001 10 19 mm 405 mm 600 mm STA 77 461.219.

8 Strapex globalt Egen utveckling och tillverkning Handverktyg Maskiner/Anläggningar Band Australia ITW Industrial Packaging AU-Derrimut VIC Melbourne Phone Italy Strapex S.r.l. IT Magenta (Milano) Phone Spain ITW España ES Cornellá de Llobregat Phone Egen försäljning och service Agenter globalt Austria Strapex GmbH AT-3500 Krems Phone Mexico Flejes Misa MX-Apodaca, N.L. CP Phone +52 (81) Sweden Strapex / Josef Kihlberg AB SE Hjo Phone reception@kihlberg.se Belgium Strapex Sprl BE-1400 Nivelles Phone sales@strapex.be Netherlands Strapex Nederland BV NL-3542 DK Utrecht Phone sales@strapex.nl Switzerland Strapex GmbH CH-5610 Wohlen Phone info@strapex.ch Brasil Syspack Ind. Com. de Sistemas de Emb. Ind. Ltda BR Cubreúva - SP Phone syspack@syspack.com.br New Zealand ITW Industrial Packaging NZ-Te Papapa - Auckland Phone sales@itwindpkg.co.nz United Kingdom Strapex GB-Aldridge, Walsall, WS9 8UQ Phone info@strapex.co.uk Denmark ApS Strapex DK-2740 Skovlunde Phone sales@strapex.dk Norway Strapex / Josef Kihlberg AS NO-7448 Trondheim Phone reception.as@kihlberg.no USA Acme USA-Elmhurst, IL Phone info@acme-ds.com Finland Liljendals Bruk AB FI Vantaa Phone sales@strapex.fi France Strapex S.A.S. FR Ivry-sur-Seine Phone sales@strapex.fr Germany Strapex GmbH DE Holzgerlingen Phone info@strapex.de Poland Transaco Group Sp. z o.o. PL Dzierzoniow Phone transaco@transaco.pl Portugal Strapex Embalagem Lda PT Carnaxide Phone sales@strapex.pt Russia Roxor Industry RU St Petersburg Phone info@roxor.ru All other countries Strapex Partners c/o ORGAPACK GmbH Packaging Technology CH-8953 Dietikon (Switzerland) Phone partners@strapex.com MEMBER OF ORGAPACK STRAPEX GROUP Senaste uppdatering India Strapex India Limited IN-Mumbai Phone /0205 info@strapex.co.in Singapore Syspex Singapore Pte Ltd SG-Singapore Phone syspex@singnet.com.sg

es Egen försäljning och service Agenter globalt Austria Strapex GmbH AT-3500 Krems Phone +43 2732 73 501 sales@strapex.at Mexico Flejes Misa MX-Apodaca, N.L.
