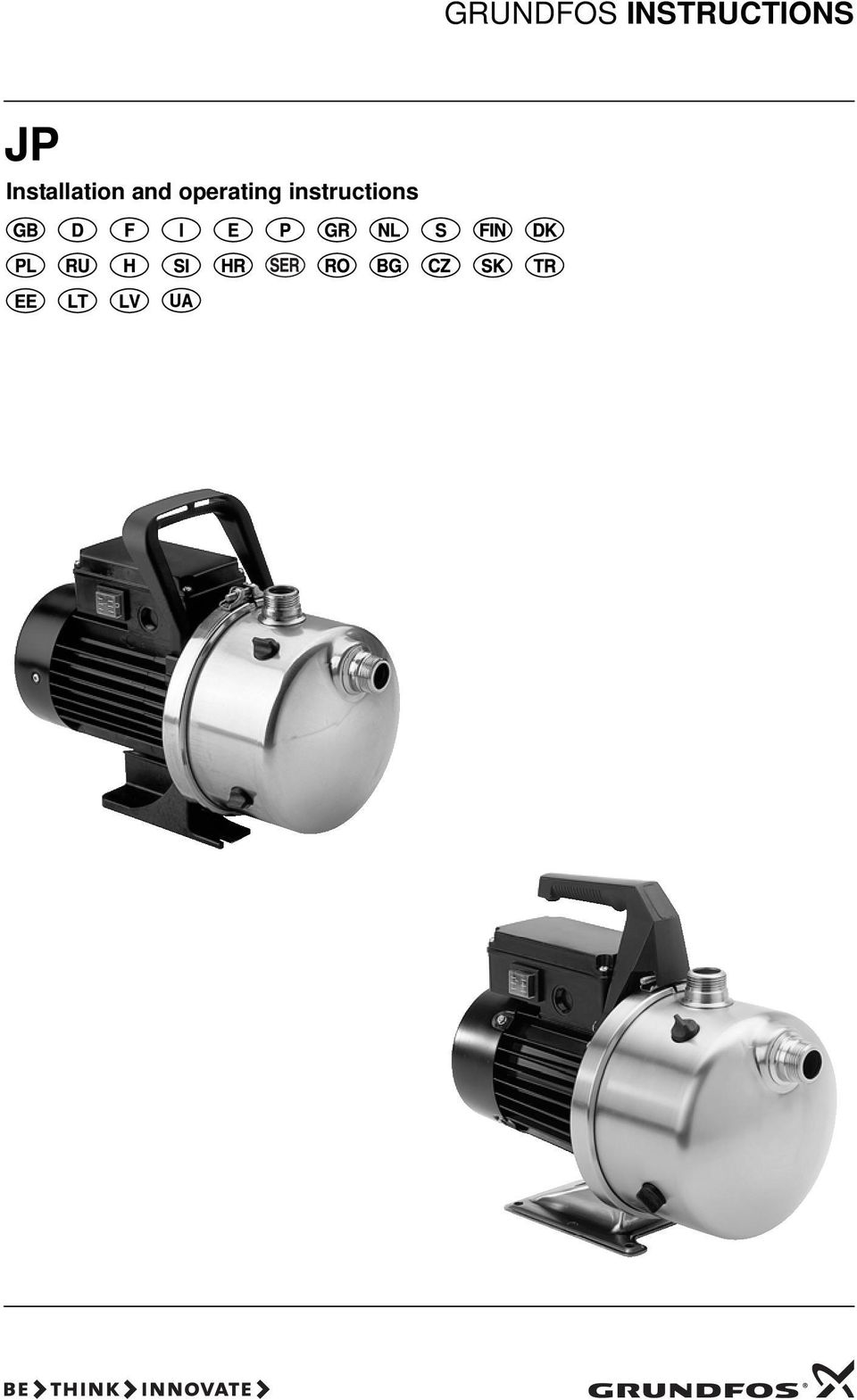

1 GRUNDFOS INSTRUCTIONS JP Installation and operating instructions

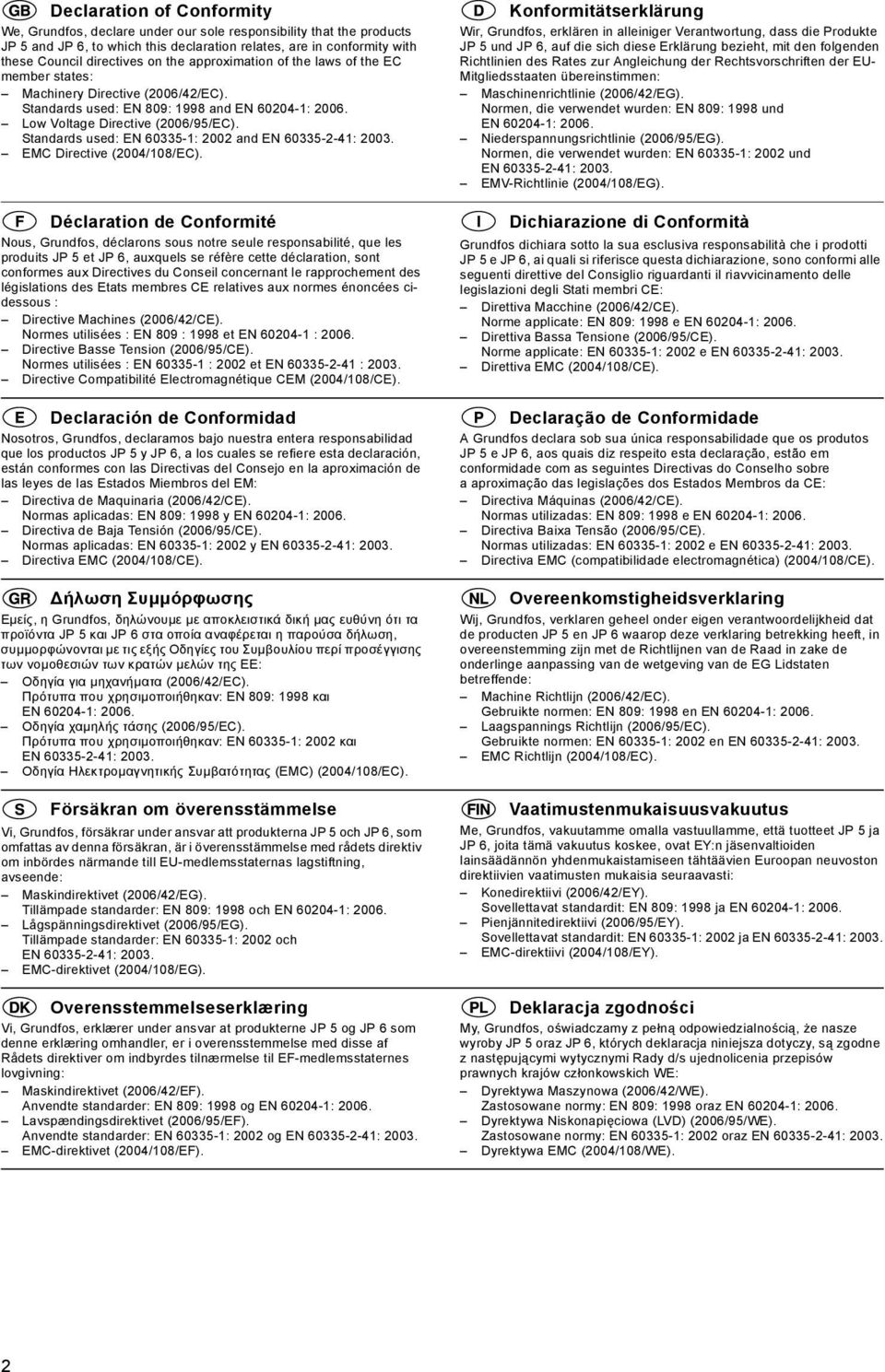

2 Declaration of Conformity We, Grundfos, declare under our sole responsibility that the products JP 5 and JP 6, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809: 1998 and EN : Low Voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits JP 5 et JP 6, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées cidessous : Directive Machines (2006/42/CE). Normes utilisées : EN 809 : 1998 et EN : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos JP 5 y JP 6, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 1998 y EN : Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα JP 5 και JP 6 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809: 1998 και EN : Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna JP 5 och JP 6, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809: 1998 och EN : Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne JP 5 og JP 6 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 1998 og EN : Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte JP 5 und JP 6, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU- Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 1998 und EN : Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti JP 5 e JP 6, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 1998 e EN : Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos JP 5 e JP 6, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 1998 e EN : Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten JP 5 en JP 6 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 1998 en EN : Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet JP 5 ja JP 6, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809: 1998 ja EN : Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby JP 5 oraz JP 6, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809: 1998 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). 2

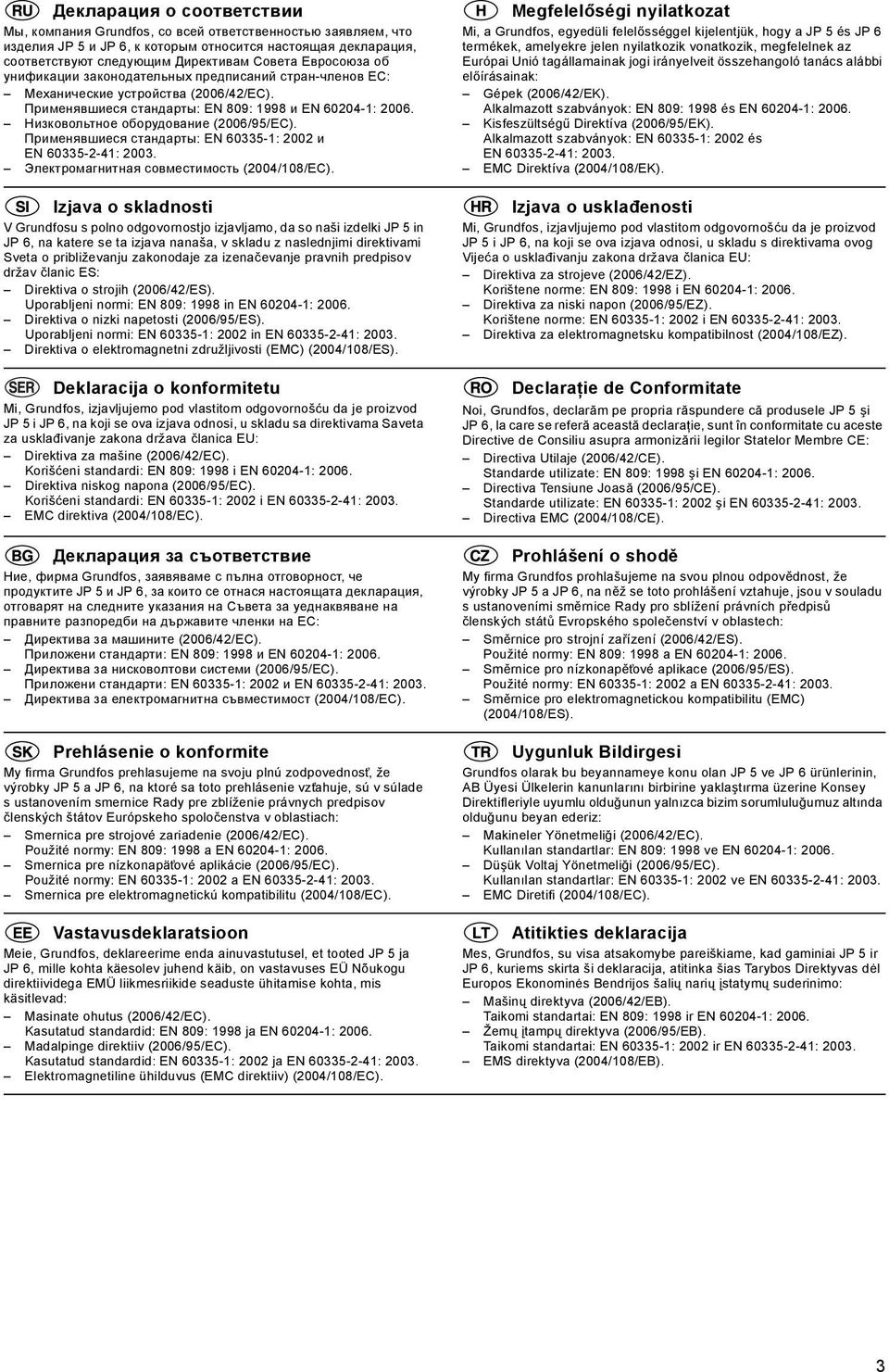

3 Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия JP 5 и JP 6, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809: 1998 и EN : Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki JP 5 in JP 6, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809: 1998 in EN : Direktiva o nizki napetosti (2006/95/ES). Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP 5 i JP 6, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809: 1998 i EN : Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите JP 5 и JP 6, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809: 1998 и EN : Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky JP 5 a JP 6, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: EN 809: 1998 a EN : Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted JP 5 ja JP 6, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809: 1998 ja EN : Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a JP 5 és JP 6 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 1998 és EN : Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP 5 i JP 6, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809: 1998 i EN : Direktiva za niski napon (2006/95/EZ). Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Declaraţie de Conformitate Noi, Grundfos, declarăm pe propria răspundere că produsele JP 5 şi JP 6, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809: 1998 şi EN : Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/CE). Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky JP 5 a JP 6, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809: 1998 a EN : Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan JP 5 ve JP 6 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809: 1998 ve EN : Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai JP 5 ir JP 6, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809: 1998 ir EN : Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). 3

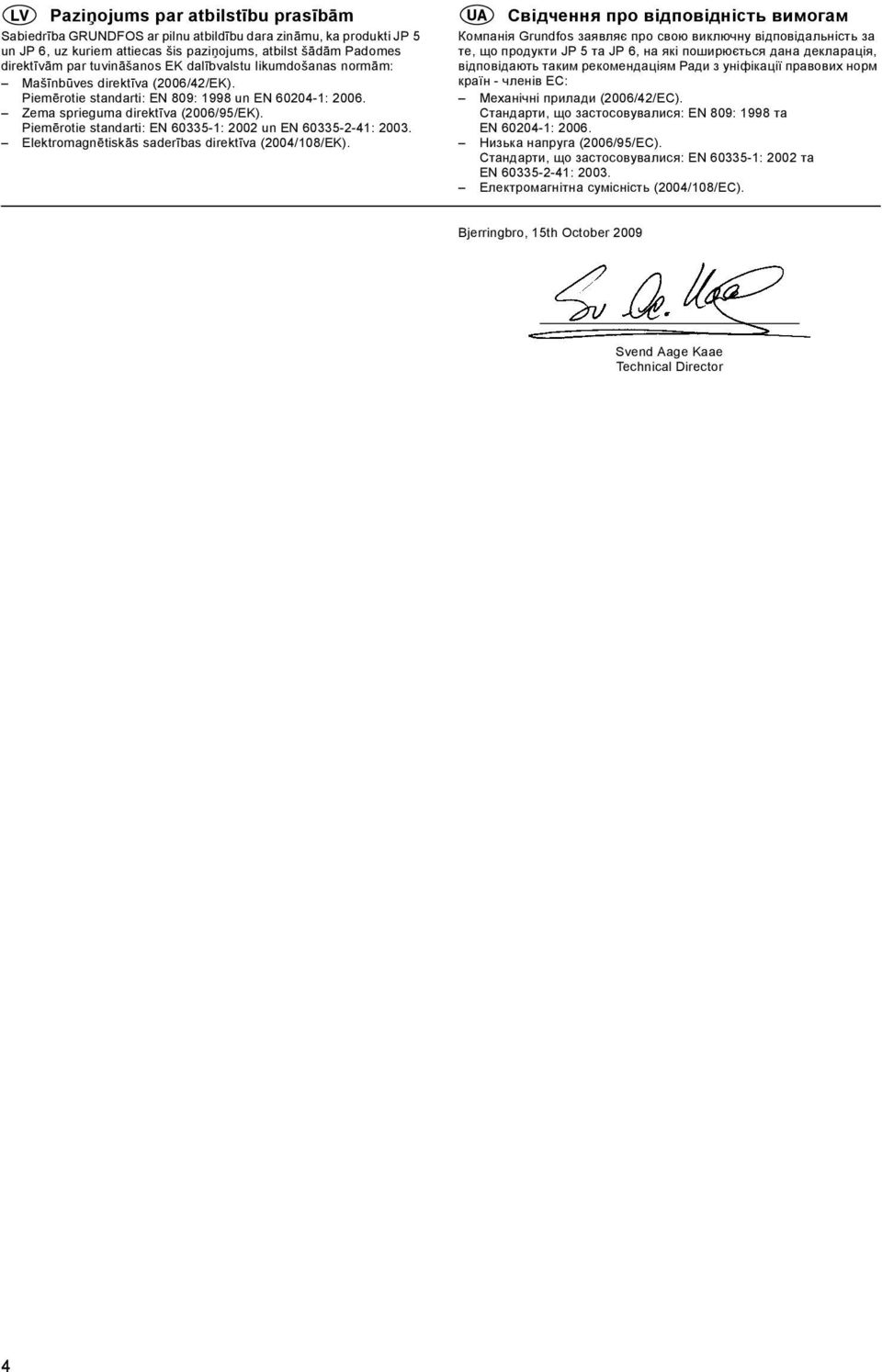

4 Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti JP 5 un JP 6, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809: 1998 un EN : Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти JP 5 та JP 6, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЕС). Стандарти, що застосовувалися: EN 809: 1998 та EN : Низька напруга (2006/95/EC). Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/EC). Bjerringbro, 15th October 2009 Svend Aage Kaae Technical Director 4

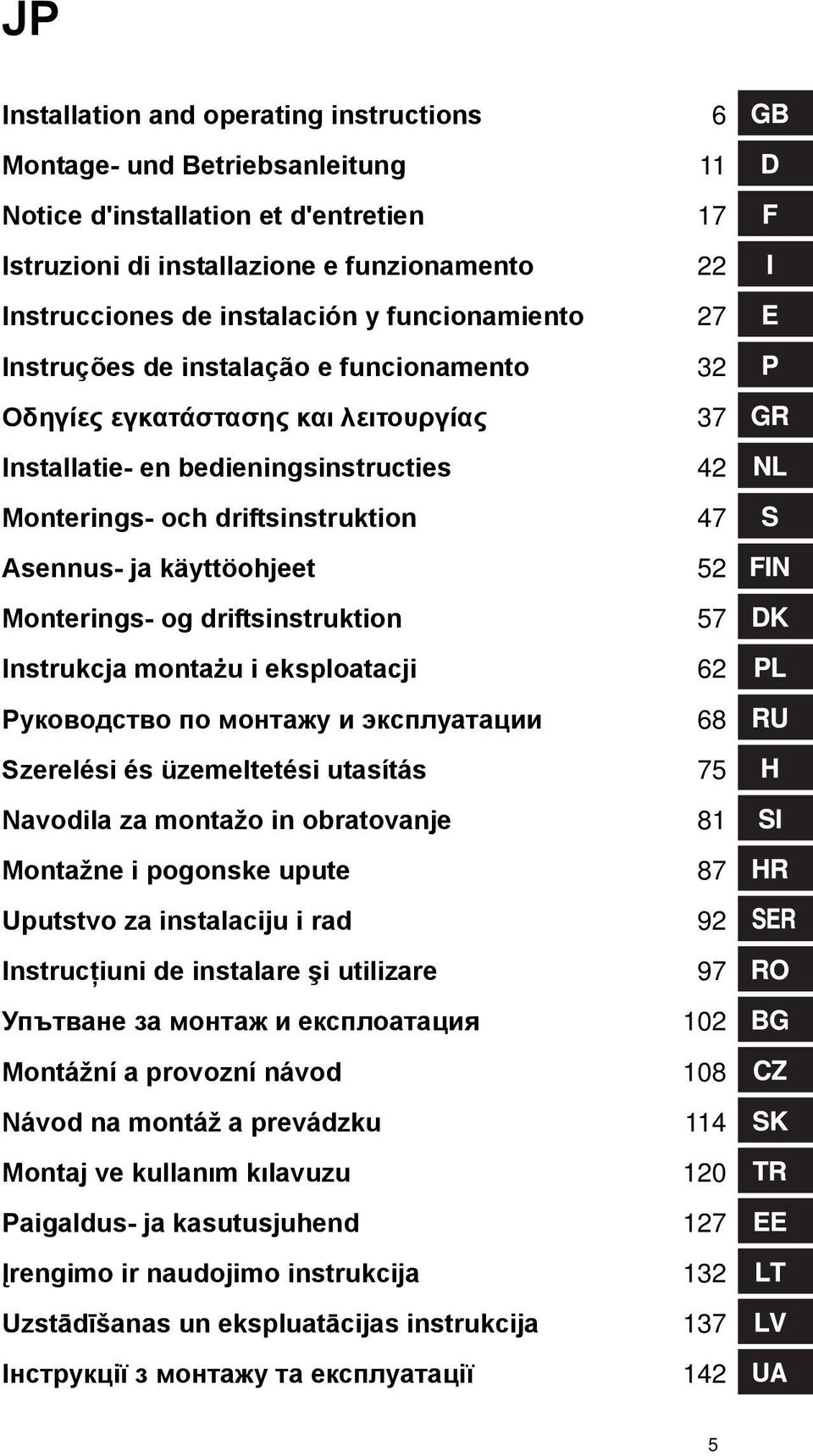

5 JP Installation and operating instructions 6 Montage- und Betriebsanleitung 11 Notice d'installation et d'entretien 17 Istruzioni di installazione e funzionamento 22 Instrucciones de instalación y funcionamiento 27 Instruções de instalação e funcionamento 32 Οδηγίες εγκατάστασης και λειτουργίας 37 Installatie- en bedieningsinstructies 42 Monterings- och driftsinstruktion 47 Asennus- ja käyttöohjeet 52 Monterings- og driftsinstruktion 57 Instrukcja montażu i eksploatacji 62 Руководство по монтажу и эксплуатации 68 Szerelési és üzemeltetési utasítás 75 Navodila za montažo in obratovanje 81 Montažne i pogonske upute 87 Uputstvo za instalaciju i rad 92 Instrucţiuni de instalare şi utilizare 97 Упътване за монтаж и експлоатация 102 Montážní a provozní návod 108 Návod na montáž a prevádzku 114 Montaj ve kullanım kılavuzu 120 Paigaldus- ja kasutusjuhend 127 Įrengimo ir naudojimo instrukcija 132 Uzstādīšanas un ekspluatācijas instrukcija 137 Інструкції з монтажу та експлуатації 142 5

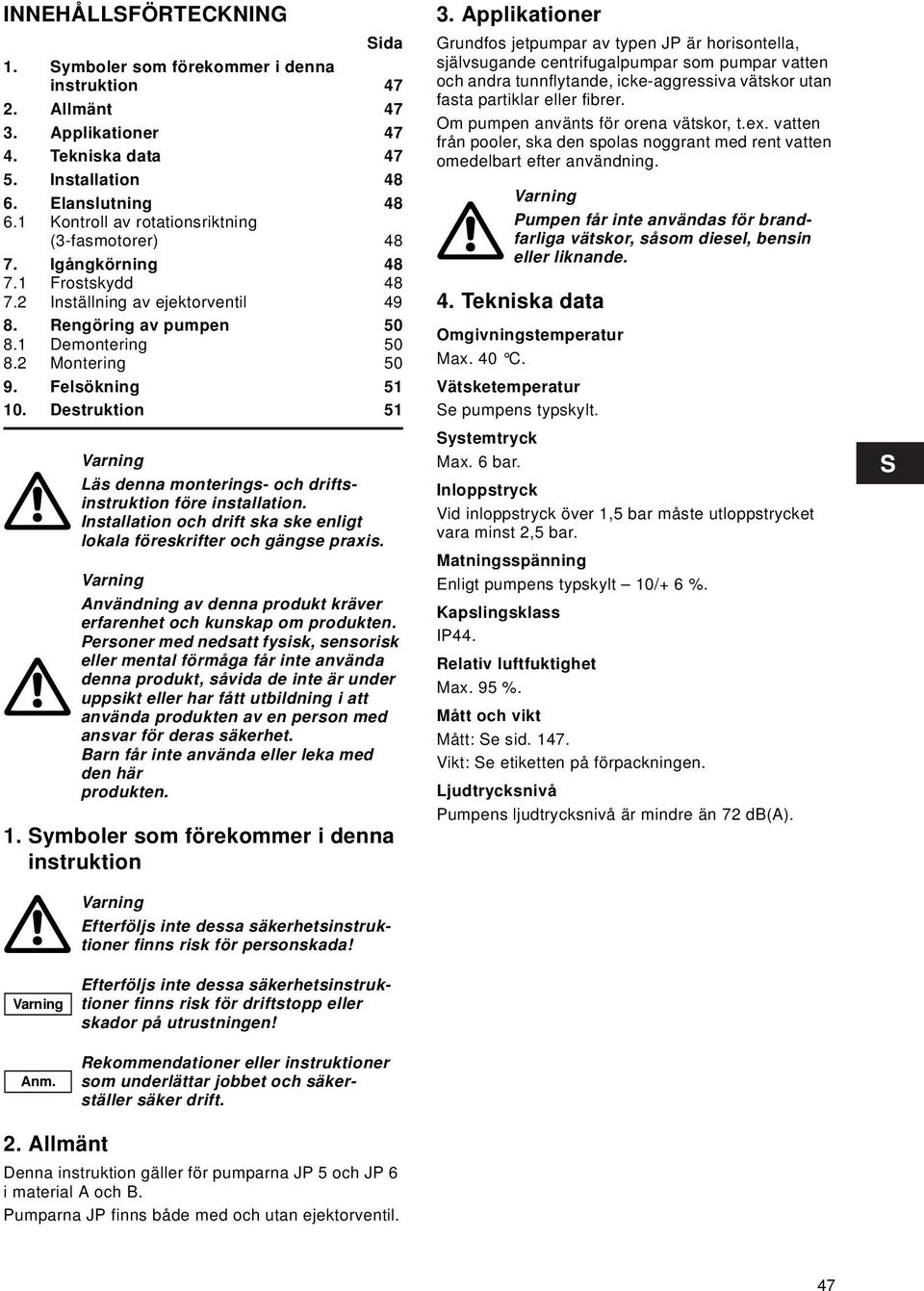

6 INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion Allmänt Applikationer Tekniska data Installation Elanslutning Kontroll av rotationsriktning (3-fasmotorer) Igångkörning Frostskydd Inställning av ejektorventil Rengöring av pumpen Demontering Montering Felsökning Destruktion 51 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Användning av denna produkt kräver erfarenhet och kunskap om produkten. Personer med nedsatt fysisk, sensorisk eller mental förmåga får inte använda denna produkt, såvida de inte är under uppsikt eller har fått utbildning i att använda produkten av en person med ansvar för deras säkerhet. Barn får inte använda eller leka med den här produkten. 1. Symboler som förekommer i denna instruktion 3. Applikationer Grundfos jetpumpar av typen JP är horisontella, självsugande centrifugalpumpar som pumpar vatten och andra tunnflytande, icke-aggressiva vätskor utan fasta partiklar eller fibrer. Om pumpen använts för orena vätskor, t.ex. vatten från pooler, ska den spolas noggrant med rent vatten omedelbart efter användning. Pumpen får inte användas för brandfarliga vätskor, såsom diesel, bensin eller liknande. 4. Tekniska data Omgivningstemperatur Max. 40 C. Vätsketemperatur Se pumpens typskylt. Systemtryck Max. 6 bar. Inloppstryck Vid inloppstryck över 1,5 bar måste utloppstrycket vara minst 2,5 bar. Matningsspänning Enligt pumpens typskylt 10/+ 6 %. Kapslingsklass IP44. Relativ luftfuktighet Max. 95 %. Mått och vikt Mått: Se sid Vikt: Se etiketten på förpackningen. Ljudtrycksnivå Pumpens ljudtrycksnivå är mindre än 72 db(a). Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Anm. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. 2. Allmänt Denna instruktion gäller för pumparna JP 5 och JP 6 i material A och B. Pumparna JP finns både med och utan ejektorventil. 47

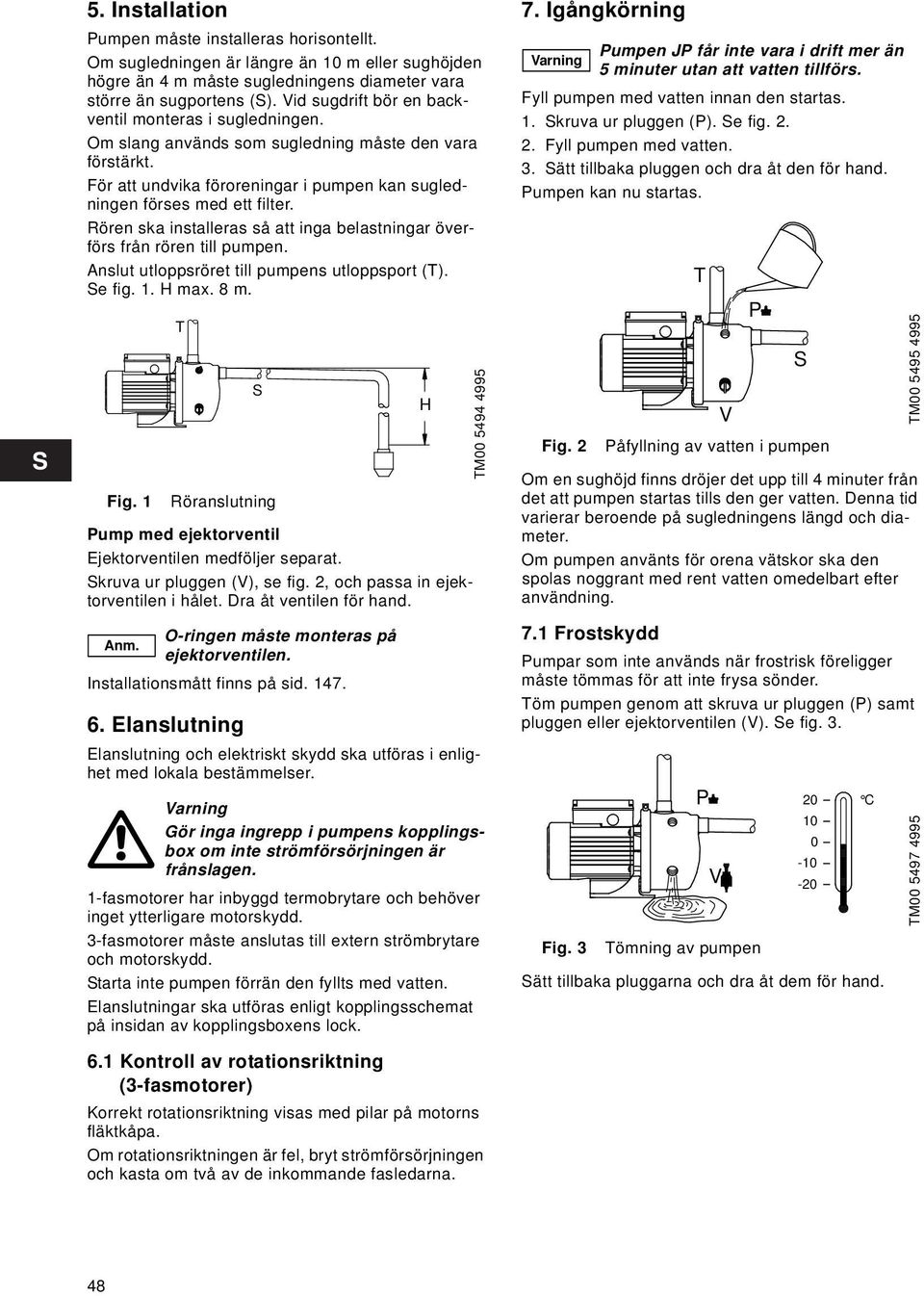

7 5. Installation Pumpen måste installeras horisontellt. Om sugledningen är längre än 10 m eller sughöjden högre än 4 m måste sugledningens diameter vara större än sugportens (S). Vid sugdrift bör en backventil monteras i sugledningen. Om slang används som sugledning måste den vara förstärkt. För att undvika föroreningar i pumpen kan sugledningen förses med ett filter. Rören ska installeras så att inga belastningar överförs från rören till pumpen. Anslut utloppsröret till pumpens utloppsport (T). Se fig. 1. H max. 8 m. Fig. 1 Röranslutning Pump med ejektorventil Ejektorventilen medföljer separat. Skruva ur pluggen (V), se fig. 2, och passa in ejektorventilen i hålet. Dra åt ventilen för hand. Anm. T Installationsmått finns på sid Elanslutning S O-ringen måste monteras på ejektorventilen. H max. 8 H m Elanslutning och elektriskt skydd ska utföras i enlighet med lokala bestämmelser. 1-fasmotorer har inbyggd termobrytare och behöver inget ytterligare motorskydd. 3-fasmotorer måste anslutas till extern strömbrytare och motorskydd. Starta inte pumpen förrän den fyllts med vatten. Elanslutningar ska utföras enligt kopplingsschemat på insidan av kopplingsboxens lock. TM Gör inga ingrepp i pumpens kopplingsbox om inte strömförsörjningen är frånslagen. 7. Igångkörning Pumpen JP får inte vara i drift mer än 5 minuter utan att vatten tillförs. Fyll pumpen med vatten innan den startas. 1. Skruva ur pluggen (P). Se fig Fyll pumpen med vatten. 3. Sätt tillbaka pluggen och dra åt den för hand. Pumpen kan nu startas. T Fig. 2 Påfyllning av vatten i pumpen Om en sughöjd finns dröjer det upp till 4 minuter från det att pumpen startas tills den ger vatten. Denna tid varierar beroende på sugledningens längd och diameter. Om pumpen använts för orena vätskor ska den spolas noggrant med rent vatten omedelbart efter användning. 7.1 Frostskydd Pumpar som inte används när frostrisk föreligger måste tömmas för att inte frysa sönder. Töm pumpen genom att skruva ur pluggen (P) samt pluggen eller ejektorventilen (V). Se fig. 3. P Fig. 3 Tömning av pumpen Sätt tillbaka pluggarna och dra åt dem för hand. V V P S C TM TM Kontroll av rotationsriktning (3-fasmotorer) Korrekt rotationsriktning visas med pilar på motorns fläktkåpa. Om rotationsriktningen är fel, bryt strömförsörjningen och kasta om två av de inkommande fasledarna. 48

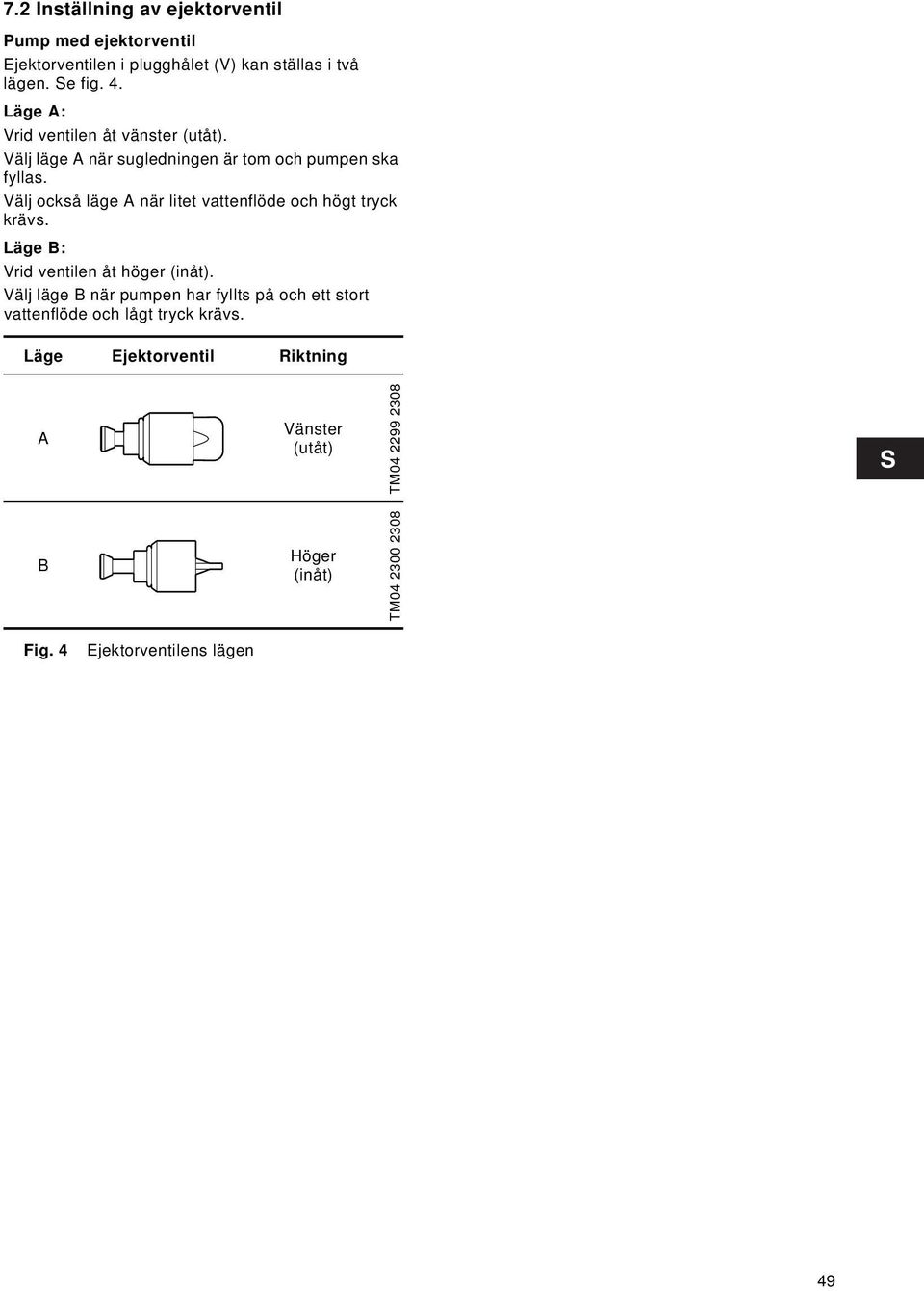

8 7.2 Inställning av ejektorventil Pump med ejektorventil Ejektorventilen i plugghålet (V) kan ställas i två lägen. Se fig. 4. Läge A: Vrid ventilen åt vänster (utåt). Välj läge A när sugledningen är tom och pumpen ska fyllas. Välj också läge A när litet vattenflöde och högt tryck krävs. Läge B: Vrid ventilen åt höger (inåt). Välj läge B när pumpen har fyllts på och ett stort vattenflöde och lågt tryck krävs. Läge Ejektorventil Riktning A Vänster (utåt) TM B Höger (inåt) TM Fig. 4 Ejektorventilens lägen 49

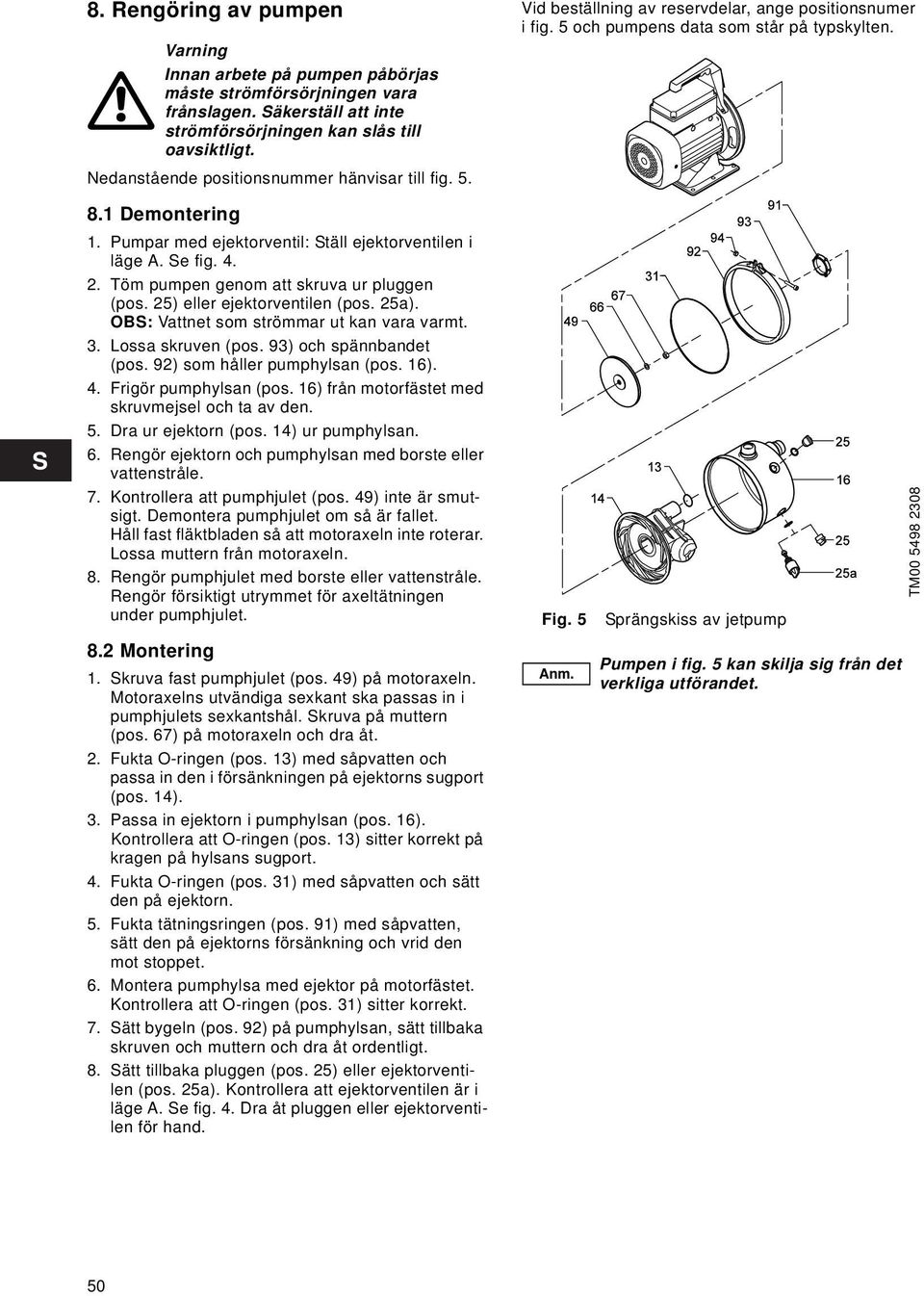

9 8. Rengöring av pumpen Innan arbete på pumpen påbörjas måste strömförsörjningen vara frånslagen. Säkerställ att inte strömförsörjningen kan slås till oavsiktligt. Nedanstående positionsnummer hänvisar till fig Demontering 1. Pumpar med ejektorventil: Ställ ejektorventilen i läge A. Se fig Töm pumpen genom att skruva ur pluggen (pos. 25) eller ejektorventilen (pos. 25a). OBS: Vattnet som strömmar ut kan vara varmt. 3. Lossa skruven (pos. 93) och spännbandet (pos. 92) som håller pumphylsan (pos. 16). 4. Frigör pumphylsan (pos. 16) från motorfästet med skruvmejsel och ta av den. 5. Dra ur ejektorn (pos. 14) ur pumphylsan. 6. Rengör ejektorn och pumphylsan med borste eller vattenstråle. 7. Kontrollera att pumphjulet (pos. 49) inte är smutsigt. Demontera pumphjulet om så är fallet. Håll fast fläktbladen så att motoraxeln inte roterar. Lossa muttern från motoraxeln. 8. Rengör pumphjulet med borste eller vattenstråle. Rengör försiktigt utrymmet för axeltätningen under pumphjulet. 8.2 Montering 1. Skruva fast pumphjulet (pos. 49) på motoraxeln. Motoraxelns utvändiga sexkant ska passas in i pumphjulets sexkantshål. Skruva på muttern (pos. 67) på motoraxeln och dra åt. 2. Fukta O-ringen (pos. 13) med såpvatten och passa in den i försänkningen på ejektorns sugport (pos. 14). 3. Passa in ejektorn i pumphylsan (pos. 16). Kontrollera att O-ringen (pos. 13) sitter korrekt på kragen på hylsans sugport. 4. Fukta O-ringen (pos. 31) med såpvatten och sätt den på ejektorn. 5. Fukta tätningsringen (pos. 91) med såpvatten, sätt den på ejektorns försänkning och vrid den mot stoppet. 6. Montera pumphylsa med ejektor på motorfästet. Kontrollera att O-ringen (pos. 31) sitter korrekt. 7. Sätt bygeln (pos. 92) på pumphylsan, sätt tillbaka skruven och muttern och dra åt ordentligt. 8. Sätt tillbaka pluggen (pos. 25) eller ejektorventilen (pos. 25a). Kontrollera att ejektorventilen är i läge A. Se fig. 4. Dra åt pluggen eller ejektorventilen för hand. Vid beställning av reservdelar, ange positionsnumer i fig. 5 och pumpens data som står på typskylten. Fig. 5 Anm. Sprängskiss av jetpump Pumpen i fig. 5 kan skilja sig från det verkliga utförandet. TM

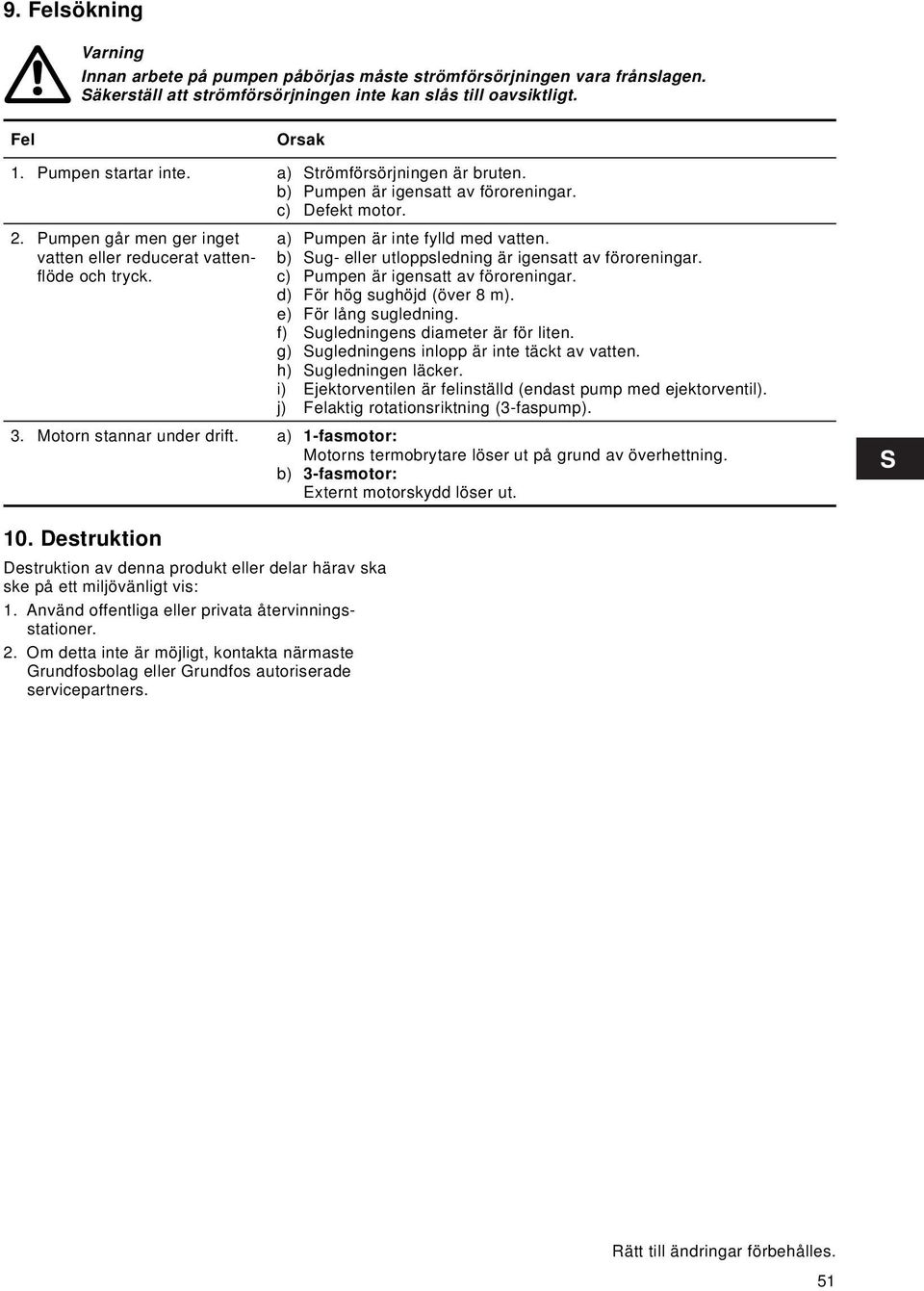

10 9. Felsökning Innan arbete på pumpen påbörjas måste strömförsörjningen vara frånslagen. Säkerställ att strömförsörjningen inte kan slås till oavsiktligt. Fel Orsak 1. Pumpen startar inte. a) Strömförsörjningen är bruten. b) Pumpen är igensatt av föroreningar. c) Defekt motor. 2. Pumpen går men ger inget vatten eller reducerat vattenflöde och tryck. 10. Destruktion Destruktion av denna produkt eller delar härav ska ske på ett miljövänligt vis: 1. Använd offentliga eller privata återvinningsstationer. 2. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller Grundfos autoriserade servicepartners. a) Pumpen är inte fylld med vatten. b) Sug- eller utloppsledning är igensatt av föroreningar. c) Pumpen är igensatt av föroreningar. d) För hög sughöjd (över 8 m). e) För lång sugledning. f) Sugledningens diameter är för liten. g) Sugledningens inlopp är inte täckt av vatten. h) Sugledningen läcker. i) Ejektorventilen är felinställd (endast pump med ejektorventil). j) Felaktig rotationsriktning (3-faspump). 3. Motorn stannar under drift. a) 1-fasmotor: Motorns termobrytare löser ut på grund av överhettning. b) 3-fasmotor: Externt motorskydd löser ut. Rätt till ändringar förbehålles. 51

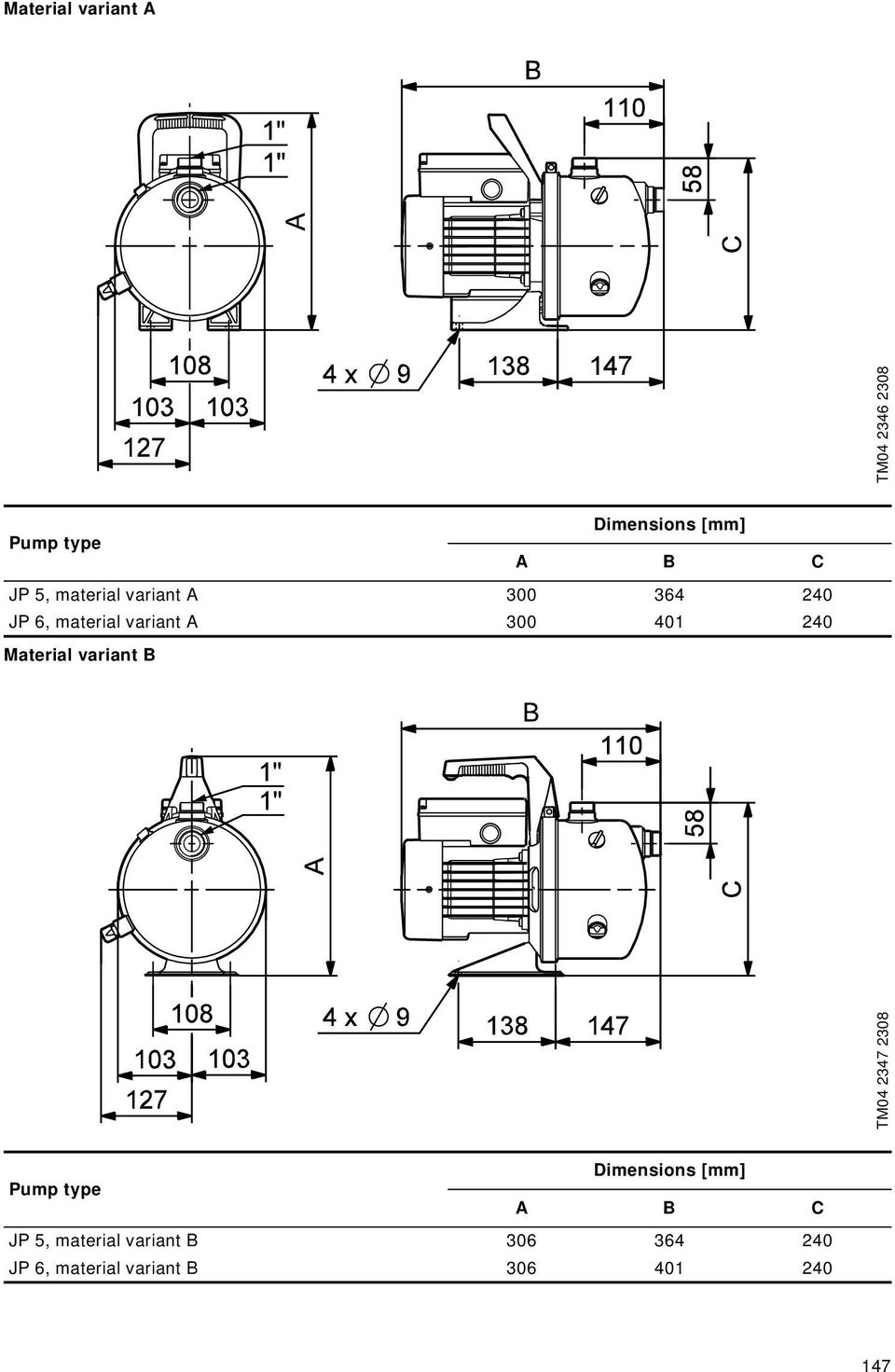

11 Material variant A TM Dimensions [mm] Pump type A B C JP 5, material variant A JP 6, material variant A Material variant B TM Dimensions [mm] Pump type A B C JP 5, material variant B JP 6, material variant B

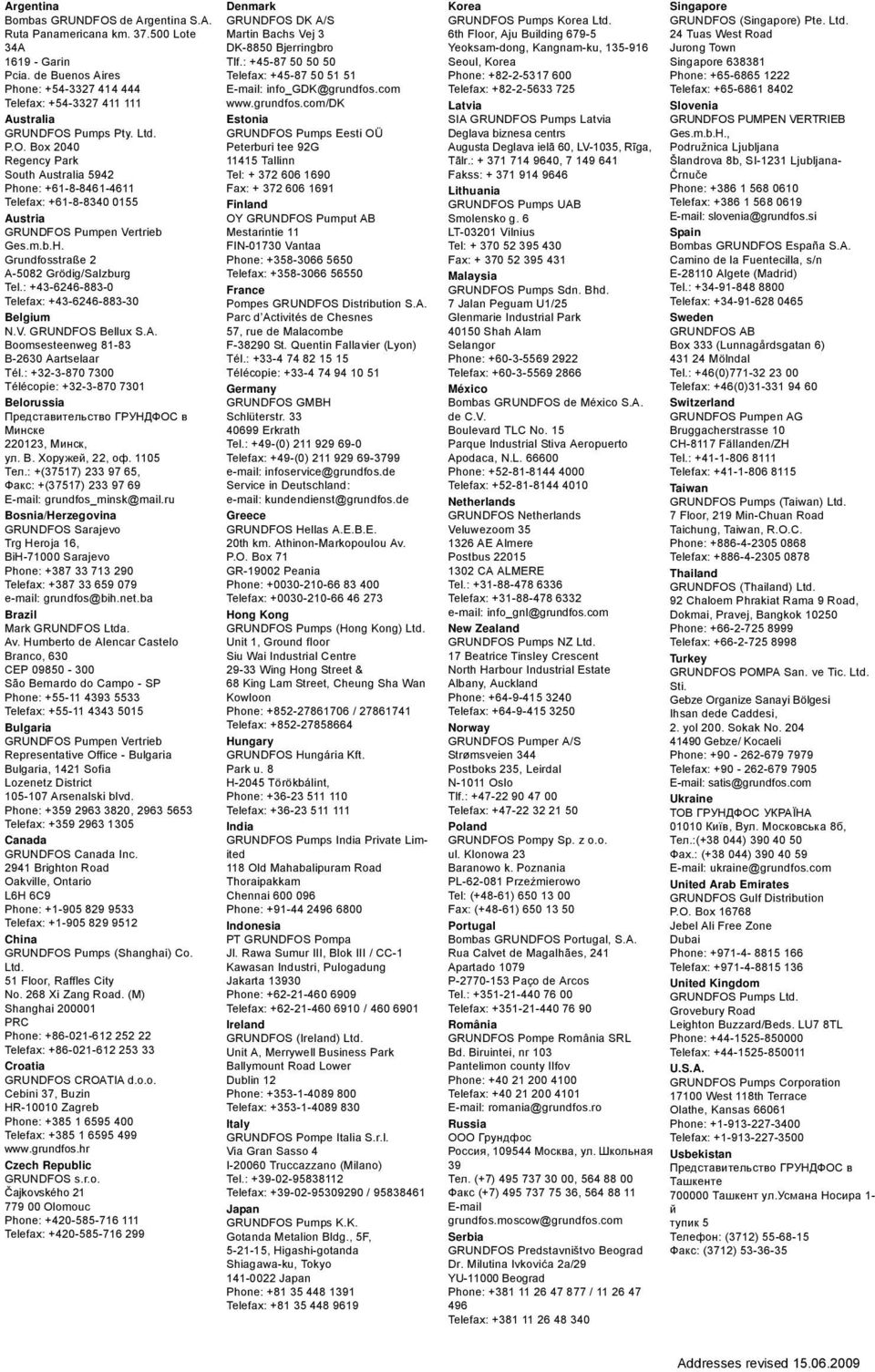

12 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) , Факс: +(37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil Mark GRUNDFOS Ltda. Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria GRUNDFOS Pumpen Vertrieb Representative Office - Bulgaria Bulgaria, 1421 Sofia Lozenetz District Arsenalski blvd. Phone: , Telefax: Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 51 Floor, Raffles City No. 268 Xi Zang Road. (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS PUMPEN VERTRIEB Ges.m.b.H., Podružnica Ljubljana Šlandrova 8b, SI-1231 Ljubljana- Črnuče Phone: Telefax: slovenia@grundfos.si Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1- й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised
