1 GRUNDFOS INSTRUKTIONER DMH 25x, DMH 28x, DMX 226 ATEX-godkända pumpar Tillägg till monterings- och driftsinstruktionen

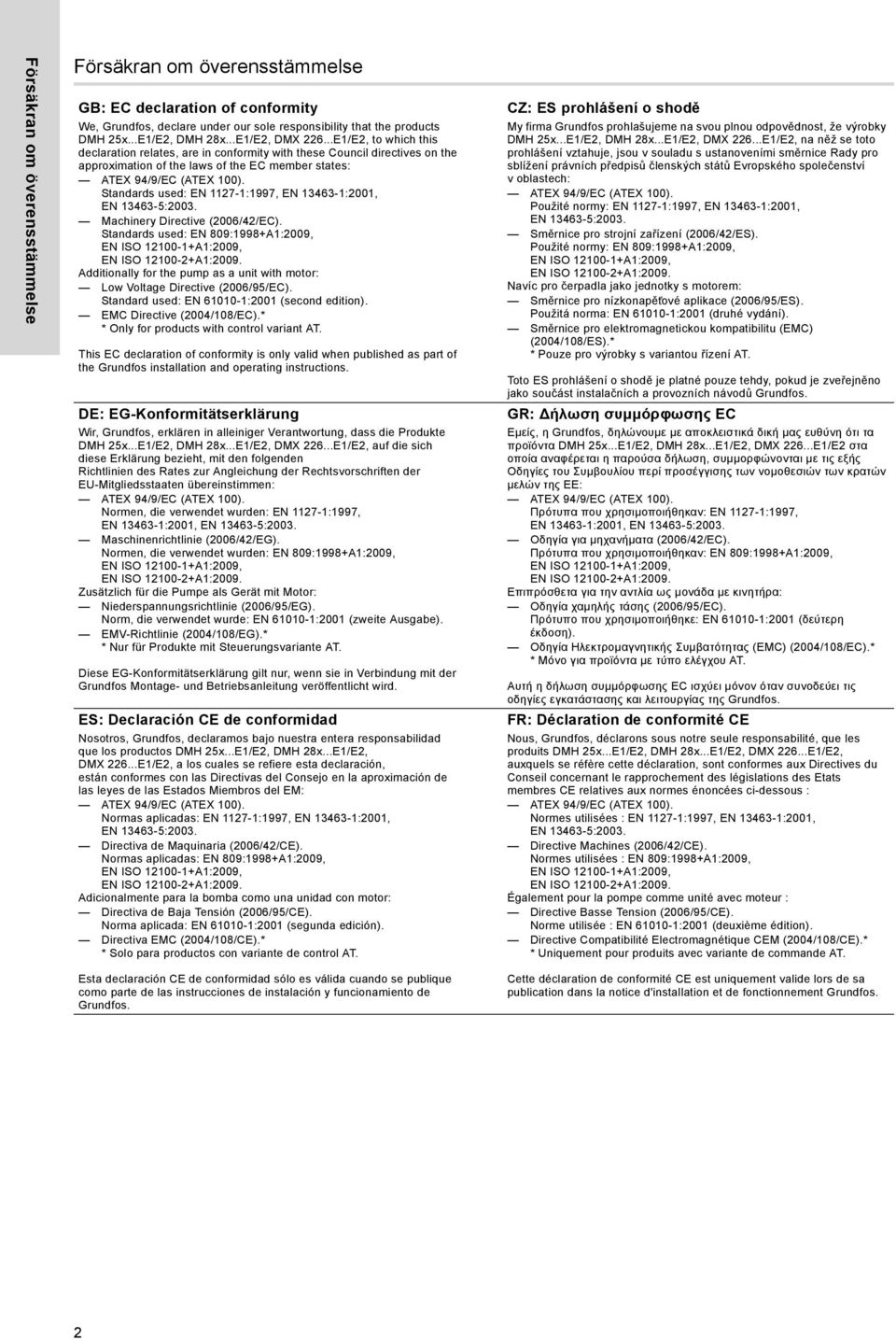

2 Försäkran om överensstämmelse Försäkran om överensstämmelse GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Standards used: EN :1997, EN :2001, Machinery Directive (2006/42/EC). Standards used: EN 809:1998+A1:2009, Additionally for the pump as a unit with motor: Low Voltage Directive (2006/95/EC). Standard used: EN :2001 (second edition). EMC Directive (2004/108/EC).* * Only for products with control variant AT. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions. DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Normen, die verwendet wurden: EN :1997, EN :2001, Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809:1998+A1:2009, Zusätzlich für die Pumpe als Gerät mit Motor: Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN :2001 (zweite Ausgabe). EMV-Richtlinie (2004/108/EG).* * Nur für Produkte mit Steuerungsvariante AT. Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung veröffentlicht wird. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Normas aplicadas: EN :1997, EN :2001, Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809:1998+A1:2009, Adicionalmente para la bomba como una unidad con motor: Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN :2001 (segunda edición). Directiva EMC (2004/108/CE).* * Solo para productos con variante de control AT. CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Použité normy: EN :1997, EN :2001, Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809:1998+A1:2009, Navíc pro čerpadla jako jednotky s motorem: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN :2001 (druhé vydání). Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES).* * Pouze pro výrobky s variantou řízení AT. Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Πρότυπα που χρησιμοποιήθηκαν: EN :1997, EN :2001, Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998+A1:2009, Επιπρόσθετα για την αντλία ως μονάδα με κινητήρα: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN :2001 (δεύτερη έκδοση). Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC).* * Μόνο για προϊόντα με τύπο ελέγχου AT. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos. FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Normes utilisées : EN :1997, EN :2001, Directive Machines (2006/42/CE). Normes utilisées : EN 809:1998+A1:2009, Également pour la pompe comme unité avec moteur : Directive Basse Tension (2006/95/CE). Norme utilisée : EN :2001 (deuxième édition). Directive Compatibilité Electromagnétique CEM (2004/108/CE).* * Uniquement pour produits avec variante de commande AT. Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos. Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos. 2

3 HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Korištene norme: EN :1997, EN :2001, Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809:1998+A1:2009, Dodatno za crpku kao jedinicu s motorom: Direktiva za niski napon (2006/95/EZ). Korištena norma: EN :2001 (drugo izdanje). Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ).* * Samo za proizvode s vrstom upravljanja AT. Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa. HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Alkalmazott szabványok: EN :1997, EN :2001, Gépek (2006/42/EK). Alkalmazott szabványok: EN 809:1998+A1:2009, Kiegészítés, szivattyút és motort egy egységnek tekintve: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN :2001 (második kiadás). EMC Direktíva (2004/108/EK).* * Csak AT vezérlési változat esetén. Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás részeként kerül kiadásra. PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Zastosowane normy: EN :1997, EN :2001, Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809:1998+A1:2009, Dodatkowo dla pompy jako zespołu z silnikiem: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN :2001 (drugie wydanie). Dyrektywa EMC (2004/108/WE).* * Tylko dla produktów w wersji sterowania AT. Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji. RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Применявшиеся стандарты: EN :1997, EN :2001, Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809:1998+A1:2009, Дополнительно для насоса в качестве устройства с двигателем: Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN :2001 (второе издание). Электромагнитная совместимость (2004/108/EC).* * Только для насосов с блоком управления AT. Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos. IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Norme applicate: EN :1997, EN :2001, Direttiva Macchine (2006/42/CE). Norme applicate: EN 809:1998+A1:2009, In aggiunta, per la pompa come unità con motore: Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN :2001 (seconda edizione). Direttiva EMC (2004/108/CE).* * Solo per prodotti con varianti di controllo AT. Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Gebruikte normen: EN :1997, EN :2001, Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809:1998+A1:2009, Aanvullend voor de pomp als een eenheid met motor: Laagspannings Richtlijn (2006/95/EC). Gebruikte norm: EN :2001 (tweede editie). EMC Richtlijn (2004/108/EC).* * Enkel voor producten met besturingsvariant AT. Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies. PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Normas utilizadas: EN :1997, EN :2001, Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809:1998+A1:2009, Adicionalmente para a bomba como uma unidade com o motor: Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN :2001 (segunda edição). Directiva EMC (compatibilidade electromagnética) (2004/108/CE).* * Apenas para produtos com sistema de controlo AT. Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos. SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Uporabljeni normi: EN :1997, EN :2001, Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809:1998+A1:2009, Dodatno za črpalko kot enoto z motorjem: Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN :2001 (druga izdaja). Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES).* * Samo za izdelke z kontrolno različico AT. ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja. Försäkran om överensstämmelse 3

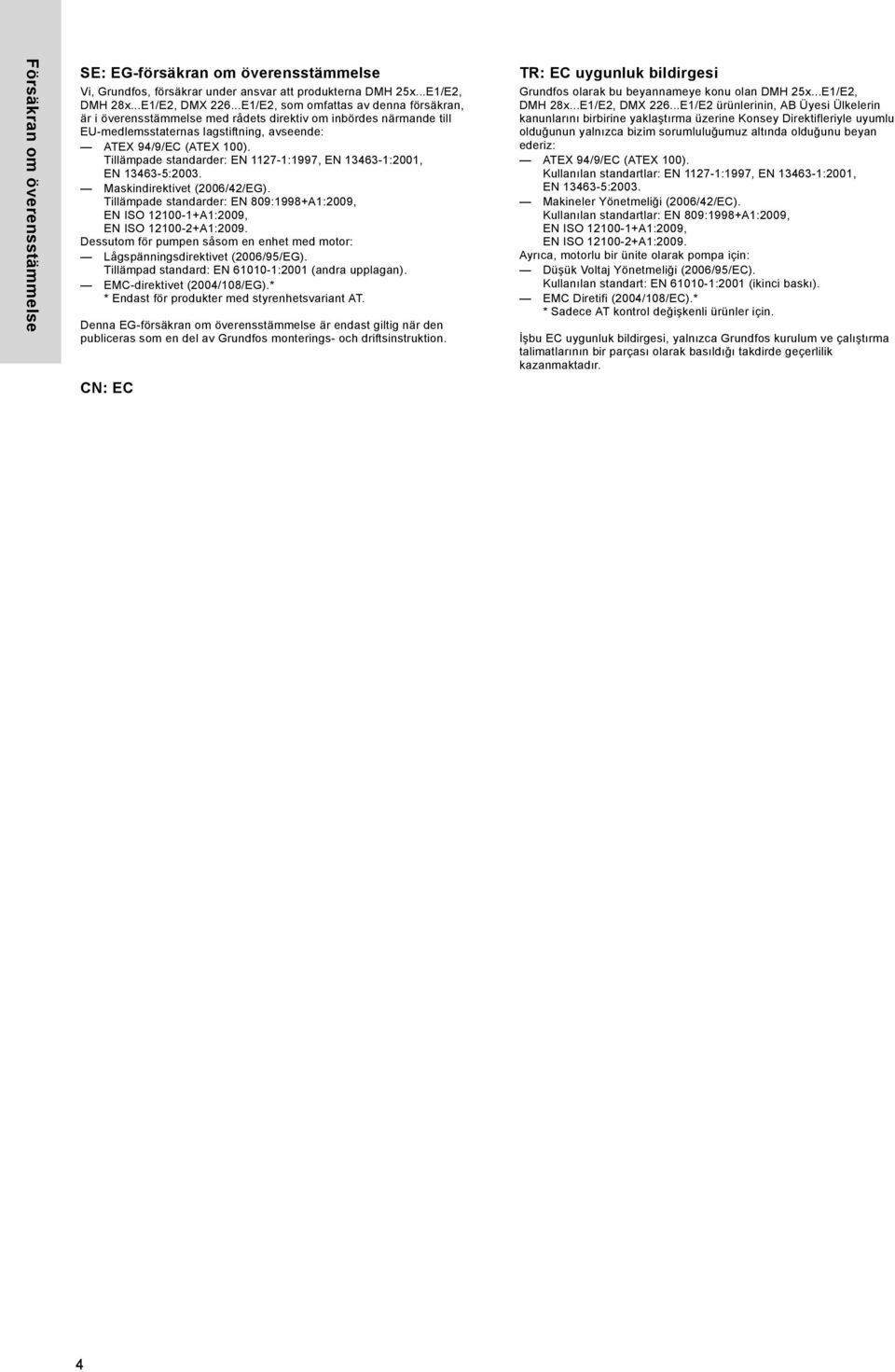

4 Försäkran om överensstämmelse SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Tillämpade standarder: EN :1997, EN :2001, Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809:1998+A1:2009, Dessutom för pumpen såsom en enhet med motor: Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN :2001 (andra upplagan). EMC-direktivet (2004/108/EG).* * Endast för produkter med styrenhetsvariant AT. Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion. CN: EC DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 ATEX 94/9/EC (ATEX 100). EN :1997, EN :2001, EN :2003 EN 809:1998+A1:2009, EN ISO A1:2009 对 于 带 电 机 的 泵 总 成 设 备 的 附 加 标 准 : 低 电 压 指 令 (2006/95/EC) 所 用 标 准 : EN :2001 ( 第 2 版 ) 电 磁 兼 容 性 指 令 (2004/108/EC) * * 仅 对 控 制 选 项 为 AT 的 型 号 有 效 TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Kullanılan standartlar: EN :1997, EN :2001, Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809:1998+A1:2009, Ayrıca, motorlu bir ünite olarak pompa için: Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN :2001 (ikinci baskı). EMC Diretifi (2004/108/EC).* * Sadece AT kontrol değişkenli ürünler için. İşbu EC uygunluk bildirgesi, yalnızca Grundfos kurulum ve çalıştırma talimatlarının bir parçası olarak basıldığı takdirde geçerlilik kazanmaktadır. EC-type examination certificate number: IBExU06ATEXB012 X Notified body number: 0637 (IBExU Institut für Sicherheitstechnik GmbH) Pfinztal, 15th May, 2012 Ulrich Stemick Technical Director Grundfos Water Treatment GmbH Reetzstr. 85, D Pfinztal, Germany Person authorised to compile technical file and empowered to sign the EC declaration of conformity 本 EC 合 格 性 声 明 仅 在 作 为 格 兰 富 安 装 与 操 作 指 导 手 册 的 一 部 分 时 有 效 4

5 Svenska (SE) Monterings- och driftsinstruktion Översättning av den engelska originalversionen. INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion 5 2. Användning av pumpar i områden med explosionsrisk 5 3. Anordningens utformning Identifikation Pumpkonfiguration 5 4. Driftförhållanden Omgivningsförhållanden Doseringsmedium 7 5. Installation Jordning Överflödesventil Sugledning Dosering av brännbara medier 8 6. Driftsättning 8 7. Drift Säkerhetsinstruktioner för användning av den explosionsskyddade pumpen 8 8. Underhåll Rengöring Smörjning Tillbehör/kringutrustning Verktyg och underhållsarbete 9 9. Försäkran om överensstämmelse/certifikat 9 Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Förutom denna instruktion ska den allmänna monterings- och driftsinstruktion för pumpen följas. 1. Symboler som förekommer i denna instruktion 3. Anordningens utformning 3.1 Identifikation Fig. 1 Motorn och pumparnas tillbehör, t.ex. den metrologibaserade övervakningen, måste åtminstone uppfylla kraven i direktiv 94/9/EG vad gäller pumpar. Pumpens ursprungliga konfiguration får inte ändras. Exempel på ATEX-typskylt Pos. Beskrivning 1 Typbeteckning 2 Modell 3 Max. kapacitet [l/h] 6 Artikelnummer 8 Års- och veckokod 10 Max. tryck [bar] 11 Serienummer 12 ATEX-beteckning 13 Tillverkare 3.2 Pumpkonfiguration Grundfos tillverkar pumpar i överensstämmelse med direktiv 94/9/EG. Dessa pumpar överensstämmer med specifikationerna i tabellen nedan. TM Svenska (SE) Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada. Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen. Tillåten pumpkonfiguration Komponent Pumpar som inte konfigurerats i överensstämmelse med tabellen får inte användas i områden med explosionsrisk. Beskrivning Anm. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. Frontplåt Elektronik Metallisk Ingen elektronik 2. Användning av pumpar i områden med explosionsrisk I denna handbok beskrivs tilläggsvillkor och särskilda hänsynstaganden som påverkar användningen av pumpar i områden med explosionsrisk. Denna handbok är endast giltig tillsammans med pumpens monterings- och driftsinstruktion. Båda dokumenten bör användas Detektering av läckande membran DMH-pumpar som uppfyller kraven i direktiv 94/9/EG kan som tillval utrustas med godkänd detektering av läckande membran med ett Ex i tryckmätaren som uppfyller kraven i direktiv 94/9/EG. Pumpar med andra typer av detektering av läckande membran får inte användas i områden med explosionsrisk. Montering, underhåll och reparationer får endast utföras av lämpligt kvalificerad och auktoriserad personal. 5

6 Svenska (SE) Doseringshuvud och ventiler Grundfos levererar pumpar som uppfyller kraven i direktiv 94/9/EG med ändamålsenligt godkända kombinationer av doseringshuvud/ventil, som uppfyller kraven i direktiv 94/9/EG. Pumpar med andra typer av kombinationer av doseringshuvud/ventil får inte användas i områden med explosionsrisk. Ventiler av rostfritt stål får inte kombineras med icke-metalliska doseringshuvuden. Doseringshuvudets storlek (beroende på pumptypen) och materialet i doseringshuvudet avgör pumpens lämplighet för användning i områden med explosionsrisk orsakad av medier tillhörande grupp IIB eller IIC: Material i doseringshuvud DMH DMH 257 Pumptyper DMH 28x DMX 226, huvudstorlek 1-3 DMX 226, huvudstorlek Motor Pumpar från Grundfos som överensstämmer med direktiv 94/9/EG är försedda med motorer som överensstämmer med direktiv 94/9/EG och som har provats och märkts i enlighet med detta. Alternativt kan pumpenheter levereras separat och i detta fall måste användaren montera en motor som överensstämmer med direktiv 94/9/EG. Pumpar med andra typer av motorer får inte användas i områden med explosionsrisk Pumpbeteckning Uppgifterna som uppfyller kraven i direktiv 94/9/EG och som anges på pumpen, såsom en ej elektrisk anordning, beror på den valda pump/motor-konfigurationen. Pumpar med motorer är märkta i enlighet med direktiv 94/9/EG. Om pumpen levereras utan motor, gäller dock märkningen endast pumpenheten. Typskylt för endast pumpenhet (pump levererad utan motor) PVC IIC IIB IIC IIC IIB Rostfritt stål, DIN IIC IIC IIC IIC IIC Rostfritt stål, DIN IIC IIC IIC - - PP IIC IIB IIC IIC IIB PVDF IIC IIB IIC IIC IIB Typskylt för pump med motor Typskylt för pumpenhet Lämplig för kategori 2, explosionsgrupp/ temperaturklass II 2GD c IIB T130 C IIB / 130 C II 2GD c IIC T130 C IIC / 130 C Typskylt, motor Typskylt, pump Lämplig för kategori 2, explosionsgrupp/temperaturklass II 2G Ex e II T3 II 2G IIB T3 IIB / T3 II 2G Ex e II T3 II 2G IIC T3 IIC / T3 II 2GD Ex die IIC T4 II 2GD IIB T4 IIB / T4 II 2GD Ex die IIC T4 II 2GD IIC T4 IIC / T4 Ytterligare information om pumpens användning finns i avsnitt 4. Driftförhållanden. 6

7 4. Driftförhållanden 5. Installation 4.1 Omgivningsförhållanden Pumparna med passande typskyltar är lämpliga för drift i områden med explosionsrisk, områden IIB eller IIC, beroende på typ av pump och dess utrustning. Min./max. omgivningstemperatur T omg. Min. T omg. : -20 C. Max. T omg. : +40 C. De material som används i tätningar och som smörjmedel måste vara motståndskraftiga mot ångor, gaser och damm som alstras i omgivningen runt driftsplatsen. Detta gäller särskilt kontakt med ångor från lösningsmedel som kan skada plast eller förändra sammansättningen för oljor och smörjmedel och därmed påverka deras effektivitet/funktionsförmåga. Pumparna får endast användas om, under rådande driftsförhållanden, materialen och driftsvätskorna är tillräckligt motståndskraftiga mot mekanisk och/eller kemisk påverkan för att inte äventyra explosionsskyddet. 4.2 Doseringsmedium Tillåten temperatur Anm. För DMH 28x-pumpar avviker den tillåtna mediatemperaturen från informationen i den allmänna monterings- och driftsinstruktionen. Tillåten mediatemperatur Max. mediatemperatur Material i doseringshuvud p < 10 bar p < 10 bar p < 16 bar p < 16 bar Min. [ C] Max. [ C] Min. [ C] Max. [ C] PVC Rostfritt stål, DIN * * Rostfritt stål, DIN * * PP PVDF * * (< 9 bar: 70) * 90 C med DMH Tillåtna doseringsmedier Pumparna DMH 25x, DMH 28x och DMX 226 är lämpliga för ej slipande, ej brandfarliga medier. DMH 25x- och DMH 28x-pumpar med följande konfiguration kan även användas för dosering av brännbara medier: Explosionssäker design med passande pumpbeteckning på pumpens typskylt, se avsnitt 3.1 Identifikation doseringshuvud och ventiler av rostfritt stål och rostfri design av detektering av läckande membran i explosionssäker design med bedömningsenhet. 5.1 Jordning Installationens alla pumpar och tillbehör måste vara jordade. Plastversionen av detekteringen av läckade membran saknar ledande anslutning till pumpen och måste jordas av kunden. 5.2 Överflödesventil DMX 226: En överflödesventil måste installeras på utloppsledningen för att förhindra otillåtet högt tryck på pumpens utloppssida. DMH 25x och DMH 28x: Om DMH 25x eller DMH 28x är de enda tryckkällorna i systemet behövs det inte installeras någon överflödesventil på utloppsledningen. 5.3 Sugledning Operatören är ansvarig för att systemet installeras i överensstämmelse med kraven i direktiv 99/92/EG, med beaktande av tillämpliga standarder för dess användning. Motorn och pumparnas tillbehör, t.ex. manöverorgan, frekvensomvandlare och den metrologibaserade övervakningen, måste åtminstone uppfylla kraven i direktiv 94/9/EG vad gäller pumpar. Tillbehör till systemet och rörledningarna måste åtminstone uppfylla kraven i direktiv 94/9/EG vad gäller pumpar. En verkligt säker installation får endast göras och kontrolleras av någon som är "lämpligt kvalificerad". Se till att du läser de monterings- och driftsinstruktioner som medföljer de enskilda elektriska komponenterna. Se till att tillämpliga nationella föreskrifter följs vid systemets installation. Föroreningar i doseringsmediet kan skada membranet eller blockera doseringshuvudets utloppssida. Installera ett filter (maskstorlek 1,5 mm) i sugledningen för att förhindra tryckökning i händelse av ett fel orsakat av en blockering på utloppssidan samt skador på membranet. Svenska (SE) 7

8 Svenska (SE) 5.4 Dosering av brännbara medier För dosering av brännbara medier, se avsnitt Tillåtna doseringsmedier Installation för matningsläge Pumpen får inte köras torr ens vid igångkörning/återupptagen drift. Pumpen ska installeras så att utloppsledningen kan avluftas vid pumpens igångkörning för att göra det möjligt för doseringsmediet att flöda in i doseringshuvudet Avdränering av doseringsmedium Ledningar för säker avdränering av medier ska vara anslutna till säkerhetsventilerna (såsom överloppsventil på utloppsledningen på pumpens utloppssida) eller avluftningsventiler via vilka det brännbara mediet avdräneras. Mediet måste avdräneras på ett säkert sätt för att inte utgöra risk för person eller egendom Skydd mot torrkörning/flödesindikator 6. Driftsättning För dosering av brännbara medier, se avsnitt Tillåtna doseringsmedier. Risk för explosion orsakad av överhettning av pumparna. Pumparna får inte köras mot stängda ventiler eller rördelar. Första gången som pumpen startas eller när den omstartas efter att doseringshuvudet har tömts, kan explosiva ångor bildas. Pumpen måste köras med helt fullt doseringshuvud vid igångkörning och vid återstart: Fyll doseringshuvud och sugledning med doseringsmedium eller, vid inloppstryck, avlufta utloppsledningen för att låta doseringsmediet flöda in i doseringshuvudet. En explosiv blandning av ångor kan bildas i behållare som inte är fulla. Pumparna får inte köras torra för att förhindra att explosiv atmosfär i förvaringsbehållare överförs till andra områden. Kunden bör installera nivågivare i behållare eller flödesindikatorer på pumparnas utloppssida för att förhindra att de körs torra. Insugning av luft måste förhindras. Kontrollera regelbundet att sugledningarna är täta Detektering av läckande membran Under drift får inte pumparna bli en källa för otilllåtna medialäckor (detta är särskilt viktigt när brännbara medier doseras). Utvärderingen av membranläckagesignalen (elektrisk isolerad reed-kontakt) från detekteringen av läckande membran måste användas för att omedelbart stoppa pumpen. 7. Drift 7.1 Säkerhetsinstruktioner för användning av den explosionsskyddade pumpen Risk för explosion orsakad av överhettning av pumparna. Pumparna får inte köras mot stängda ventiler eller rördelar. Pumpen får inte köras torr ens vid igångkörning/återupptagen drift. Fel, t.ex. minskning av doseringsprestanda, kan orsaka skador på pumpen, vilket medför ökad explosionsrisk. I händelse av fel under drift, måste pumpen stoppas omedelbart och felet åtgärdas. 8

9 8. Underhåll 8.4 Verktyg och underhållsarbete 8.1 Rengöring Risk för explosion orsakad av överhettning av pumparna. Föreskrivna underhållsåtgärder måste utföras med regelbundna intervall för att säkerställa fortsatt överensstämmelse med kraven i direktiv 94/9/EG. Verktyg som uppfyller kraven i bilaga A till EN måste användas vid alla arbeten på pumpar i områden med explosionsrisk. Det finns ett generellt förbud mot användning av alla typer av stålverktyg i område I om det finns explosionsrisk på grund av material i explosionsgrupp IIC samt svavelväte, etylenoxid eller koloxid. Svenska (SE) Det faller på operatörens ansvar att fastställa lämpliga intervaller. Det ansamlade dammet får ej vara > 5 mm. 8.2 Smörjning För att förhindra temperaturhöjning på grund av dammavlagringar på pumpen, måste pumpen regelbundet rengöras. Kontrollera regelbundet om det hörs missljud från pumpen. Lagren får inte överhettas. DMH 25x och DMH 28x: Kontrollera oljenivån varannan vecka. Stoppa pumpen omedelbart och fyll på olja, om det inte finns tillräckligt med olja. Byt olja efter var 8000:e drifttimme. Avvänd enbart olja som godkänts av Grundfos. DMX 226: Växelns smörjmedel måste bytas var 8000:e driftstimme av kvalificerad och auktoriserad personal eller av tillverkaren. 8.3 Tillbehör/kringutrustning Fara orsakad av bildning av explosiva ångor: Alla tätningar, skruvförband och avluftningsskruvar måste regelbundet kontrolleras för att säkerställa att de är funktionsdugliga och täta. Pumpunderhåll bör utföras i områden utan explosionsrisk eller endast om det kan bevisas att det ej är explosionsrisk i det område där reparationerna ska utföras. Pumpens ursprungliga konfiguration får inte ändras. För information om reservdelar, se den allmänna monterings- och driftsinstruktionen för pumpen. 9. Försäkran om överensstämmelse/certifikat EG-försäkran om överensstämmelse i början av detta häfte ersätter försäkran om överensstämmelse i den allmänna monteringsoch driftsinstruktionen som levererades med pumpen. Alla ändringar av pumpen som görs utan vårt godkännande gör denna deklaration ogiltig. Se till att det system, i vilket pumpen ska installeras, uppfyller bestämmelserna i direktiven, innan pumpen installeras. Igångkörning är förbjuden innan detta har fastställts. Provningscertifikatet för prototypen levereras med pumpen på en CD-skiva (på engelska och tyska). Kontrollera regelbundet att överflödesventilen (om installerad) fungerar korrekt. I händelse av fel i ett område med explosionsrisk måste överflödesventilen förhindra att växeln blir överbelastad och överhettad. Kontrollera regelbundet filtret i sugledningen och rengör det, om det behövs. Det faller på operatörens ansvar att fastställa lämpliga intervaller. Kontrollera regelbundet att ledningarna är täta. Rätt till ändringar förbehålles. 9
