1 GRUNDFOS INSTRUKTIONER SMART Digital - DDA and DDC DDA up to 30 l/h, DDC up to 15 l/h Säkerhetsinstruktioner

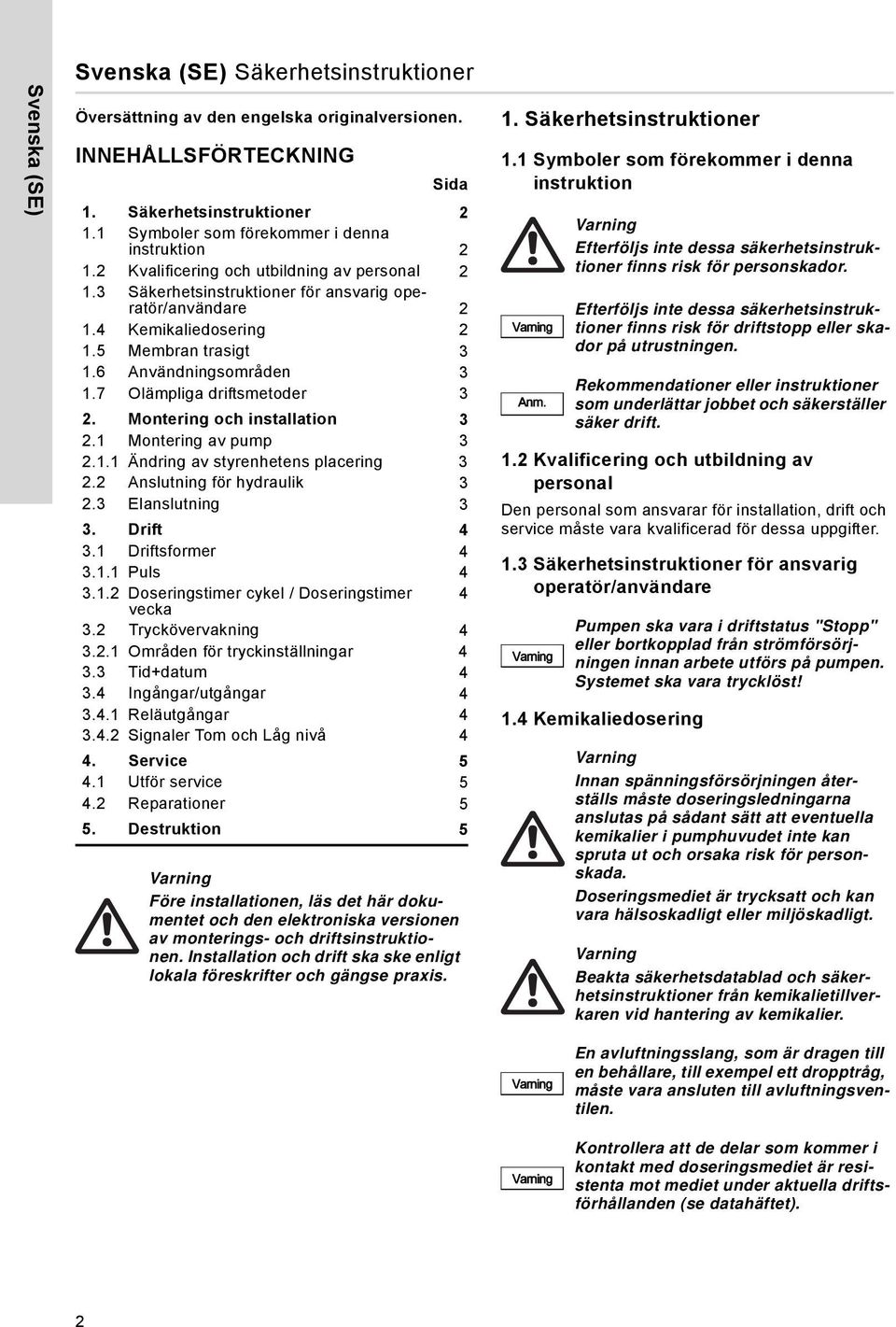

2 Svenska (SE) Svenska (SE) Säkerhetsinstruktioner Översättning av den engelska originalversionen. INNEHÅLLSFÖRTECKNING Sida 1. Säkerhetsinstruktioner Symboler som förekommer i denna instruktion Kvalificering och utbildning av personal Säkerhetsinstruktioner för ansvarig operatör/användare Kemikaliedosering Membran trasigt Användningsområden Olämpliga driftsmetoder 3 2. Montering och installation Montering av pump Ändring av styrenhetens placering Anslutning för hydraulik Elanslutning 3 3. Drift Driftsformer Puls Doseringstimer cykel / Doseringstimer 4 vecka 3.2 Tryckövervakning Områden för tryckinställningar Tid+datum Ingångar/utgångar Reläutgångar Signaler Tom och Låg nivå 4 4. Service Utför service Reparationer 5 5. Destruktion 5 Före installationen, läs det här dokumentet och den elektroniska versionen av monterings- och driftsinstruktionen. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. 1. Säkerhetsinstruktioner 1.1 Symboler som förekommer i denna instruktion Anm. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskador. 1.2 Kvalificering och utbildning av personal Den personal som ansvarar för installation, drift och service måste vara kvalificerad för dessa uppgifter. 1.3 Säkerhetsinstruktioner för ansvarig operatör/användare Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen. Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. Pumpen ska vara i driftstatus "Stopp" eller bortkopplad från strömförsörjningen innan arbete utförs på pumpen. Systemet ska vara trycklöst! 1.4 Kemikaliedosering Innan spänningsförsörjningen återställs måste doseringsledningarna anslutas på sådant sätt att eventuella kemikalier i pumphuvudet inte kan spruta ut och orsaka risk för personskada. Doseringsmediet är trycksatt och kan vara hälsoskadligt eller miljöskadligt. Beakta säkerhetsdatablad och säkerhetsinstruktioner från kemikalietillverkaren vid hantering av kemikalier. En avluftningsslang, som är dragen till en behållare, till exempel ett dropptråg, måste vara ansluten till avluftningsventilen. Kontrollera att de delar som kommer i kontakt med doseringsmediet är resistenta mot mediet under aktuella driftsförhållanden (se datahäftet). 2

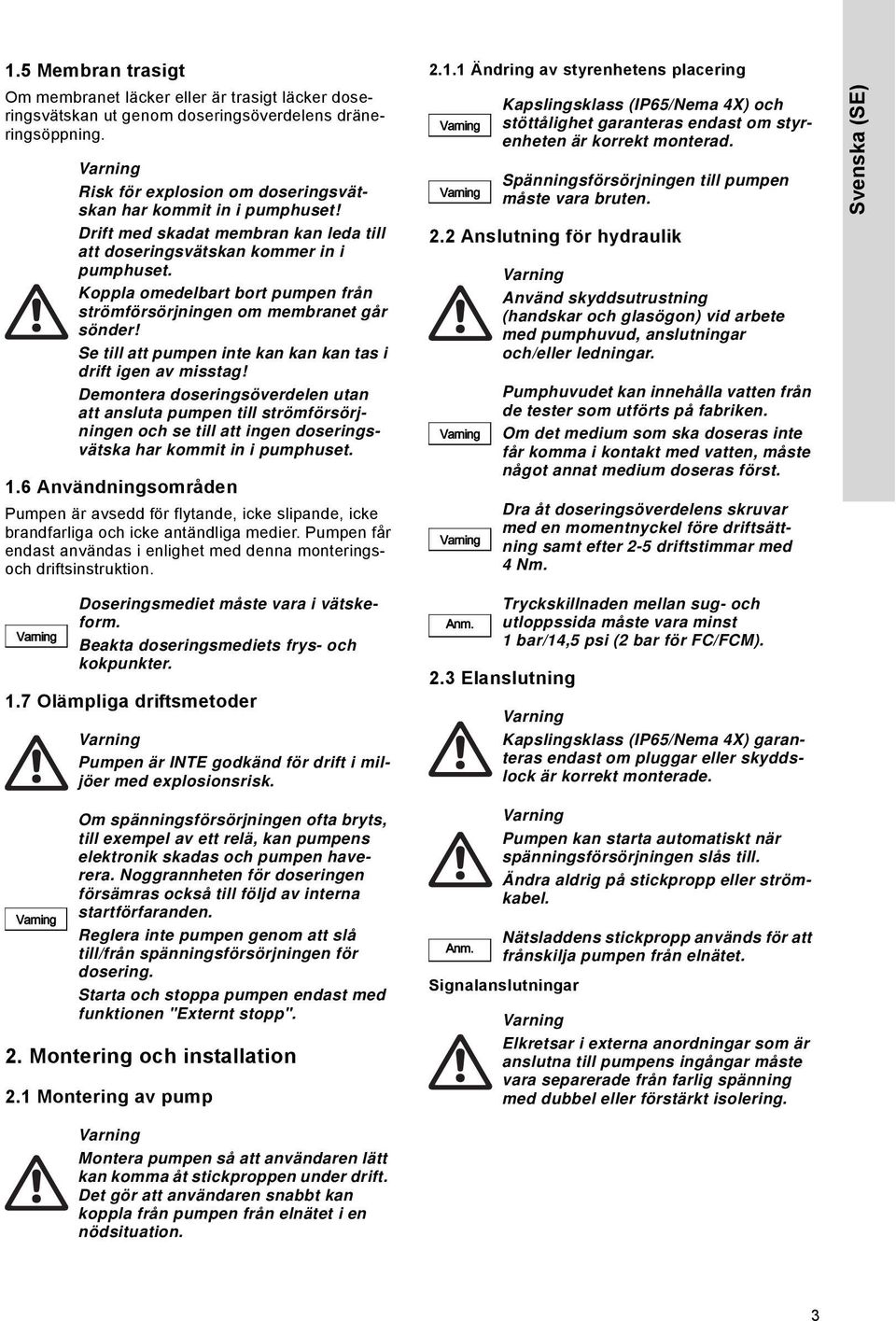

3 1.5 Membran trasigt Om membranet läcker eller är trasigt läcker doseringsvätskan ut genom doseringsöverdelens dräneringsöppning. Risk för explosion om doseringsvätskan har kommit in i pumphuset! Drift med skadat membran kan leda till att doseringsvätskan kommer in i pumphuset. Koppla omedelbart bort pumpen från strömförsörjningen om membranet går sönder! Se till att pumpen inte kan kan kan tas i drift igen av misstag! Demontera doseringsöverdelen utan att ansluta pumpen till strömförsörjningen och se till att ingen doseringsvätska har kommit in i pumphuset. 1.6 Användningsområden Pumpen är avsedd för flytande, icke slipande, icke brandfarliga och icke antändliga medier. Pumpen får endast användas i enlighet med denna monteringsoch driftsinstruktion Ändring av styrenhetens placering 2.2 Anslutning för hydraulik Kapslingsklass (IP65/Nema 4X) och stöttålighet garanteras endast om styrenheten är korrekt monterad. Spänningsförsörjningen till pumpen måste vara bruten. Använd skyddsutrustning (handskar och glasögon) vid arbete med pumphuvud, anslutningar och/eller ledningar. Pumphuvudet kan innehålla vatten från de tester som utförts på fabriken. Om det medium som ska doseras inte får komma i kontakt med vatten, måste något annat medium doseras först. Dra åt doseringsöverdelens skruvar med en momentnyckel före driftsättning samt efter 2-5 driftstimmar med 4Nm. Svenska (SE) Doseringsmediet måste vara i vätskeform. Beakta doseringsmediets frys- och kokpunkter. 1.7 Olämpliga driftsmetoder Pumpen är INTE godkänd för drift i miljöer med explosionsrisk. Om spänningsförsörjningen ofta bryts, till exempel av ett relä, kan pumpens elektronik skadas och pumpen haverera. Noggrannheten för doseringen försämras också till följd av interna startförfaranden. Reglera inte pumpen genom att slå till/från spänningsförsörjningen för dosering. Starta och stoppa pumpen endast med funktionen "Externt stopp". 2. Montering och installation 2.1 Montering av pump Montera pumpen så att användaren lätt kan komma åt stickproppen under drift. Det gör att användaren snabbt kan koppla från pumpen från elnätet i en nödsituation. Anm. 2.3 Elanslutning Anm. Tryckskillnaden mellan sug- och utloppssida måste vara minst 1 bar/14,5 psi (2 bar för FC/FCM). Kapslingsklass (IP65/Nema 4X) garanteras endast om pluggar eller skyddslock är korrekt monterade. Pumpen kan starta automatiskt när spänningsförsörjningen slås till. Ändra aldrig på stickpropp eller strömkabel. Nätsladdens stickpropp används för att frånskilja pumpen från elnätet. Signalanslutningar Elkretsar i externa anordningar som är anslutna till pumpens ingångar måste vara separerade från farlig spänning med dubbel eller förstärkt isolering. 3

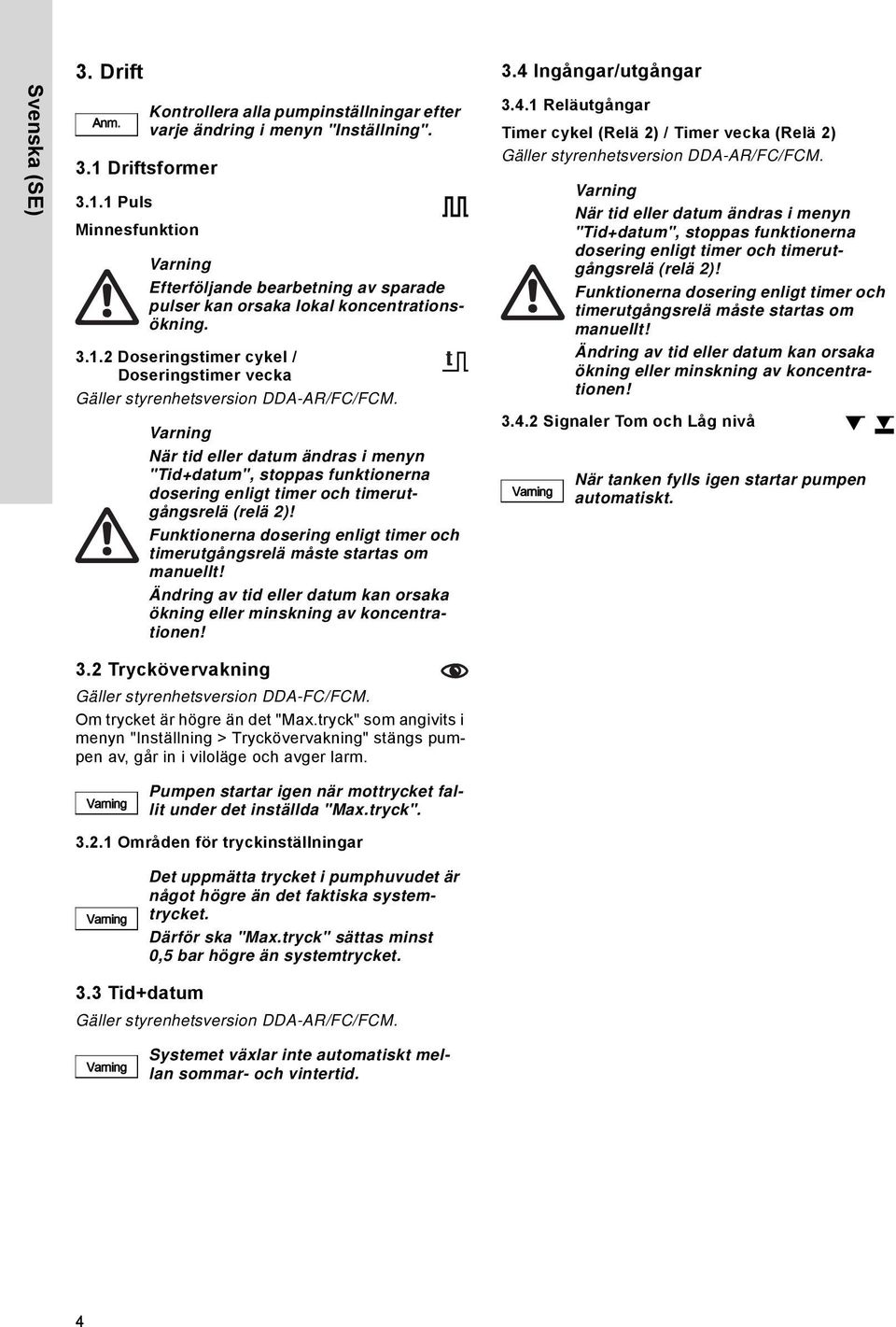

4 Svenska (SE) 3. Drift Anm. 3.1 Driftsformer Puls Minnesfunktion Kontrollera alla pumpinställningar efter varje ändring i menyn "Inställning". Efterföljande bearbetning av sparade pulser kan orsaka lokal koncentrationsökning Doseringstimer cykel / Doseringstimer vecka Gäller styrenhetsversion DDA-AR/FC/FCM. När tid eller datum ändras i menyn "Tid+datum", stoppas funktionerna dosering enligt timer och timerutgångsrelä (relä 2)! Funktionerna dosering enligt timer och timerutgångsrelä måste startas om manuellt! Ändring av tid eller datum kan orsaka ökning eller minskning av koncentrationen! 3.4 Ingångar/utgångar Reläutgångar Timer cykel (Relä 2) / Timer vecka (Relä 2) Gäller styrenhetsversion DDA-AR/FC/FCM Signaler Tom och Låg nivå När tid eller datum ändras i menyn "Tid+datum", stoppas funktionerna dosering enligt timer och timerutgångsrelä (relä 2)! Funktionerna dosering enligt timer och timerutgångsrelä måste startas om manuellt! Ändring av tid eller datum kan orsaka ökning eller minskning av koncentrationen! När tanken fylls igen startar pumpen automatiskt. 3.2 Tryckövervakning Gäller styrenhetsversion DDA-FC/FCM. Om trycket är högre än det "Max.tryck" som angivits i menyn "Inställning > Tryckövervakning" stängs pumpen av, går in i viloläge och avger larm. Pumpen startar igen när mottrycket fallit under det inställda "Max.tryck" Områden för tryckinställningar Det uppmätta trycket i pumphuvudet är något högre än det faktiska systemtrycket. Därför ska "Max.tryck" sättas minst 0,5 bar högre än systemtrycket. 3.3 Tid+datum Gäller styrenhetsversion DDA-AR/FC/FCM. Systemet växlar inte automatiskt mellan sommar- och vintertid. 4

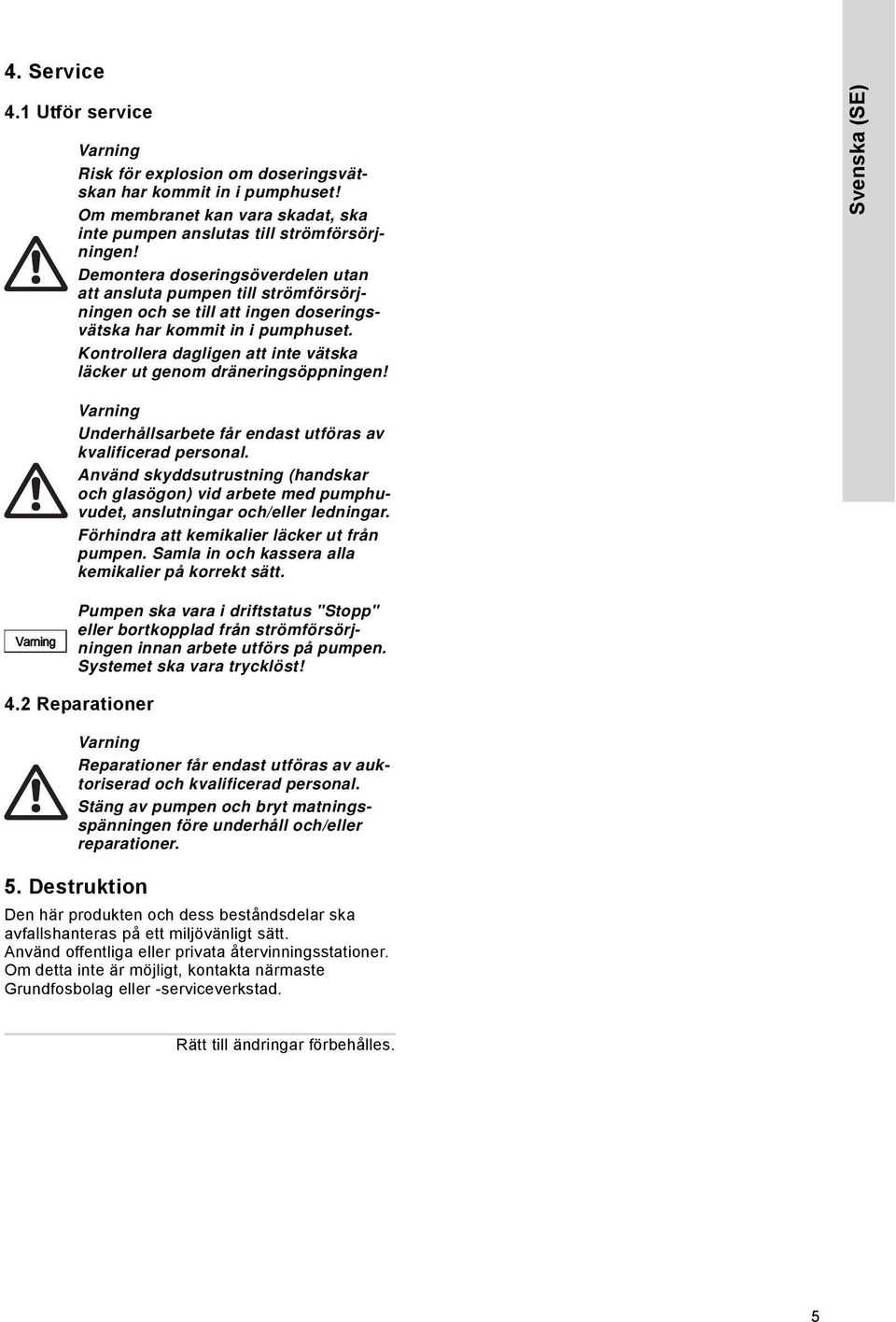

5 4. Service 4.1 Utför service Risk för explosion om doseringsvätskan har kommit in i pumphuset! Om membranet kan vara skadat, ska inte pumpen anslutas till strömförsörjningen! Demontera doseringsöverdelen utan att ansluta pumpen till strömförsörjningen och se till att ingen doseringsvätska har kommit in i pumphuset. Kontrollera dagligen att inte vätska läcker ut genom dräneringsöppningen! Svenska (SE) Underhållsarbete får endast utföras av kvalificerad personal. Använd skyddsutrustning (handskar och glasögon) vid arbete med pumphuvudet, anslutningar och/eller ledningar. Förhindra att kemikalier läcker ut från pumpen. Samla in och kassera alla kemikalier på korrekt sätt. Pumpen ska vara i driftstatus "Stopp" eller bortkopplad från strömförsörjningen innan arbete utförs på pumpen. Systemet ska vara trycklöst! 4.2 Reparationer Reparationer får endast utföras av auktoriserad och kvalificerad personal. Stäng av pumpen och bryt matningsspänningen före underhåll och/eller reparationer. 5. Destruktion Den här produkten och dess beståndsdelar ska avfallshanteras på ett miljövänligt sätt. Använd offentliga eller privata återvinningsstationer. Om detta inte är möjligt, kontakta närmaste Grundfosbolag eller -serviceverkstad. Rätt till ändringar förbehålles. 5

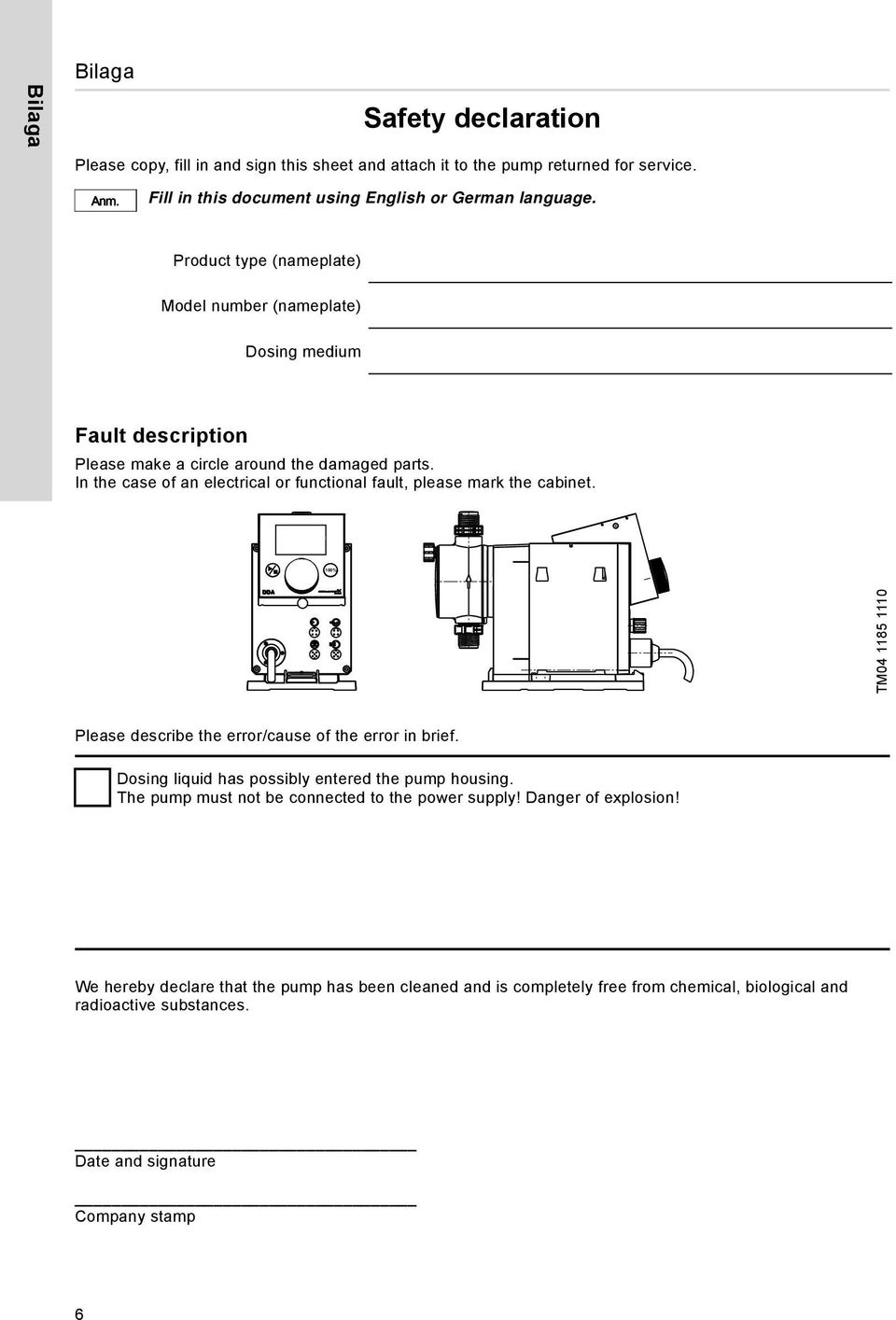

6 Bilaga Bilaga 1 Safety declaration Please copy, fill in and sign this sheet and attach it to the pump returned for service. Anm. Fill in this document using English or German language. Product type (nameplate) Model number (nameplate) Dosing medium Fault description Please make a circle around the damaged parts. In the case of an electrical or functional fault, please mark the cabinet. 100% TM Please describe the error/cause of the error in brief. Dosing liquid has possibly entered the pump housing. The pump must not be connected to the power supply! Danger of explosion! We hereby declare that the pump has been cleaned and is completely free from chemical, biological and radioactive substances. Date and signature Company stamp 6

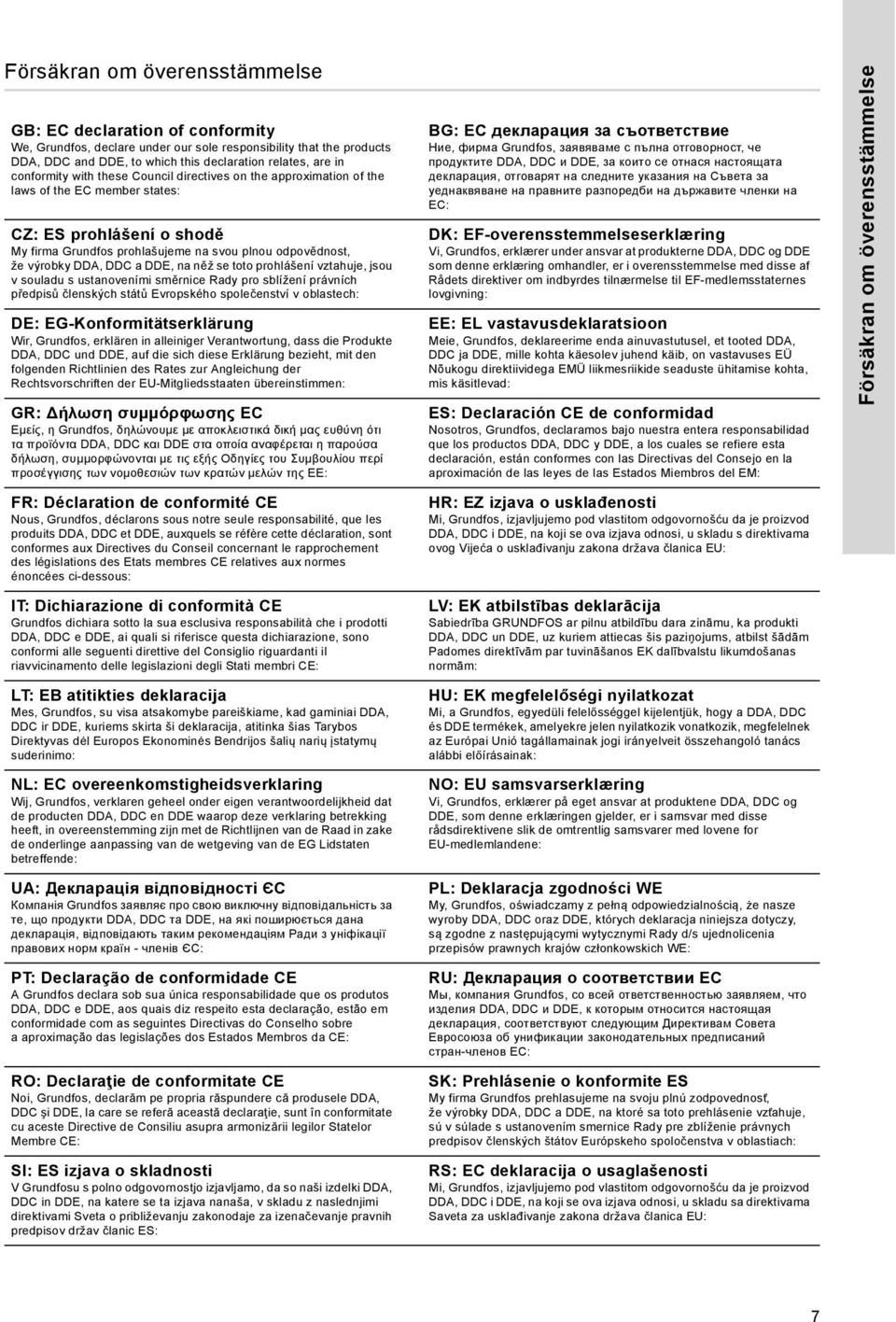

7 Försäkran om överensstämmelse 2 GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products DDA, DDC and DDE, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky DDA, DDC a DDE, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte DDA, DDC und DDE, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα DDA, DDC και DDE στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits DDA, DDC et DDE, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous: IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti DDA, DDC e DDE, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai DDA, DDC ir DDE, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten DDA, DDC en DDE waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: UA: Декларація відповідності ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти DDA, DDC та DDE, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos DDA, DDC e DDE, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele DDA, DDC şi DDE, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki DDA, DDC in DDE, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите DDA, DDC и DDE, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne DDA, DDC og DDE som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted DDA, DDC ja DDE, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos DDA, DDC y DDE, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DDA, DDC i DDE, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: LV: EK atbilstības deklarācija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti DDA, DDC un DDE, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a DDA, DDC és DDE termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: NO: EU samsvarserklæring Vi, Grundfos, erklærer på eget ansvar at produktene DDA, DDC og DDE, som denne erklæringen gjelder, er i samsvar med disse rådsdirektivene slik de omtrentlig samsvarer med lovene for EU-medlemlandene: PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby DDA, DDC oraz DDE, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия DDA, DDC и DDE, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky DDA, DDC a DDE, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: RS: EC deklaracija o usaglašenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DDA, DDC i DDE, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Försäkran om överensstämmelse 7

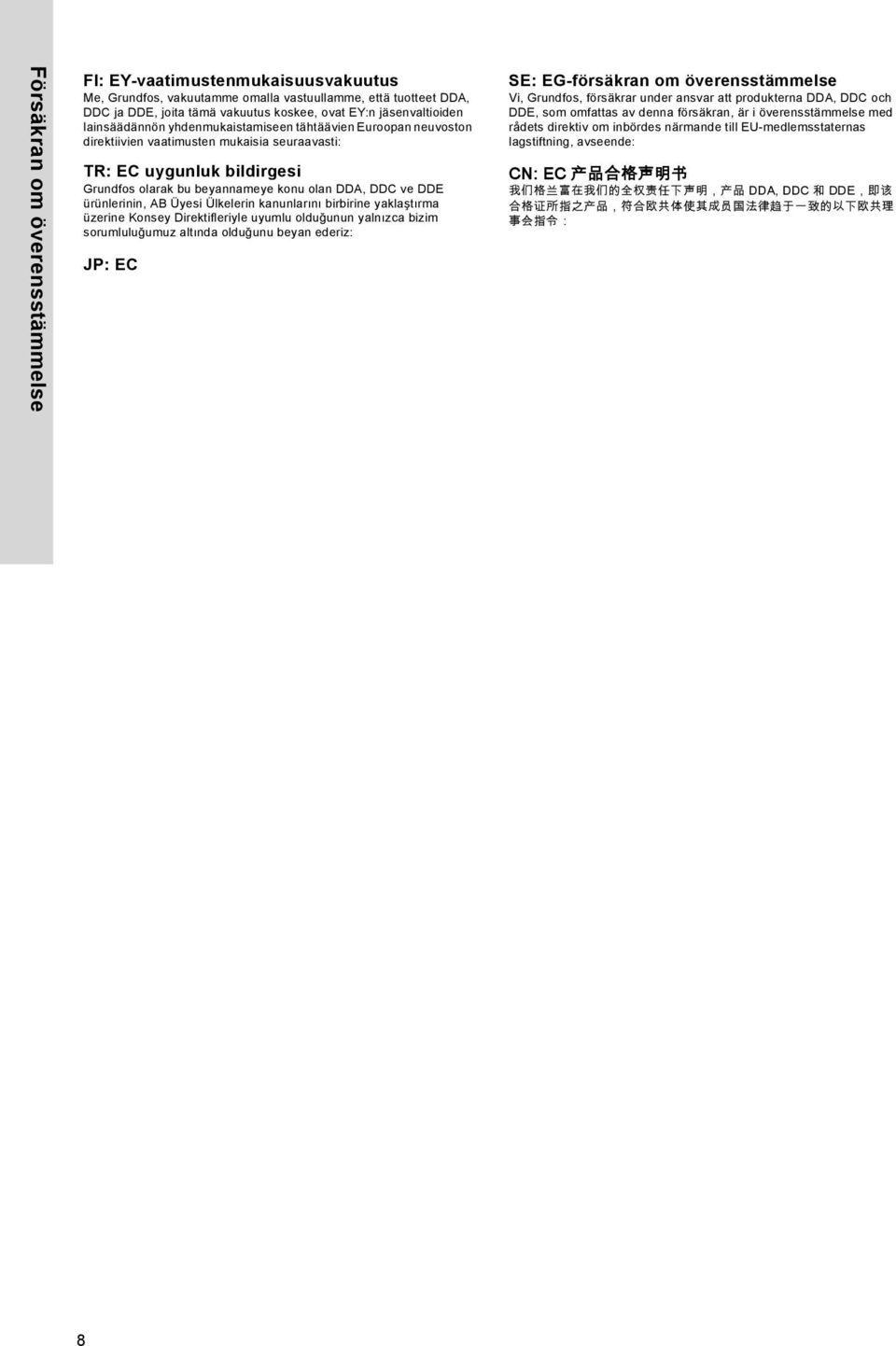

8 Försäkran om överensstämmelse FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet DDA, DDC ja DDE, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan DDA, DDC ve DDE ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: JP: EC SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna DDA, DDC och DDE, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: CN: EC 产 品 合 格 声 明 书 我 们 格 兰 富 在 我 们 的 全 权 责 任 下 声 明, 产 品 DDA, DDC 和 DDE, 即 该 合 格 证 所 指 之 产 品, 符 合 欧 共 体 使 其 成 员 国 法 律 趋 于 一 致 的 以 下 欧 共 理 事 会 指 令 : KO: EC Machinery Directive (2006/42/EC). Standards used: EN 809: 1998, DIN EN ISO 12100:2010. Low Voltage Directive (2006/95/EC). Standard used: EN : 2001 (second edition). EMC Directive (2004/108/EC). Standards used: EN : 2006, EN : 2006+A1: 2009+A2: 2009, EN : This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions. Pfinztal, 1 December 2014 Ulrich Stemick Technical Director Grundfos Water Treatment GmbH Reetzstr. 85, D Pfinztal, Germany Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 8

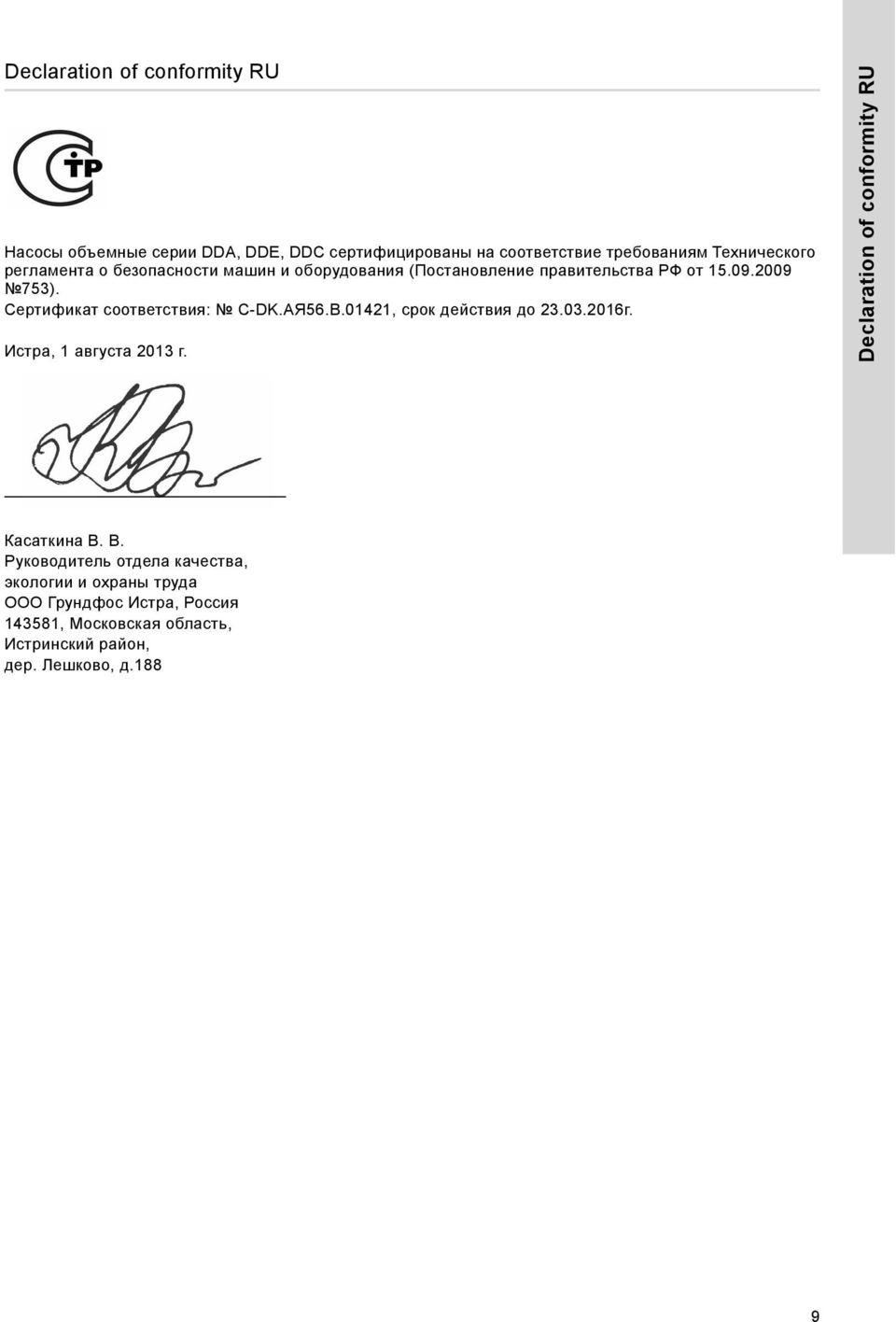

9 Declaration of conformity RU 2 Насосы объемные серии DDA, DDE, DDC сертифицированы на соответствие требованиям Технического регламента о безопасности машин и оборудования (Постановление правительства РФ от ). Сертификат соответствия: C-DK.АЯ56.B.01421, срок действия до г. Истра, 1 августа 2013 г. Declaration of conformity RU Касаткина В. В. Руководитель отдела качества, экологии и охраны труда ООО Грундфос Истра, Россия , Московская область, Истринский район, дер. Лешково, д.188 9

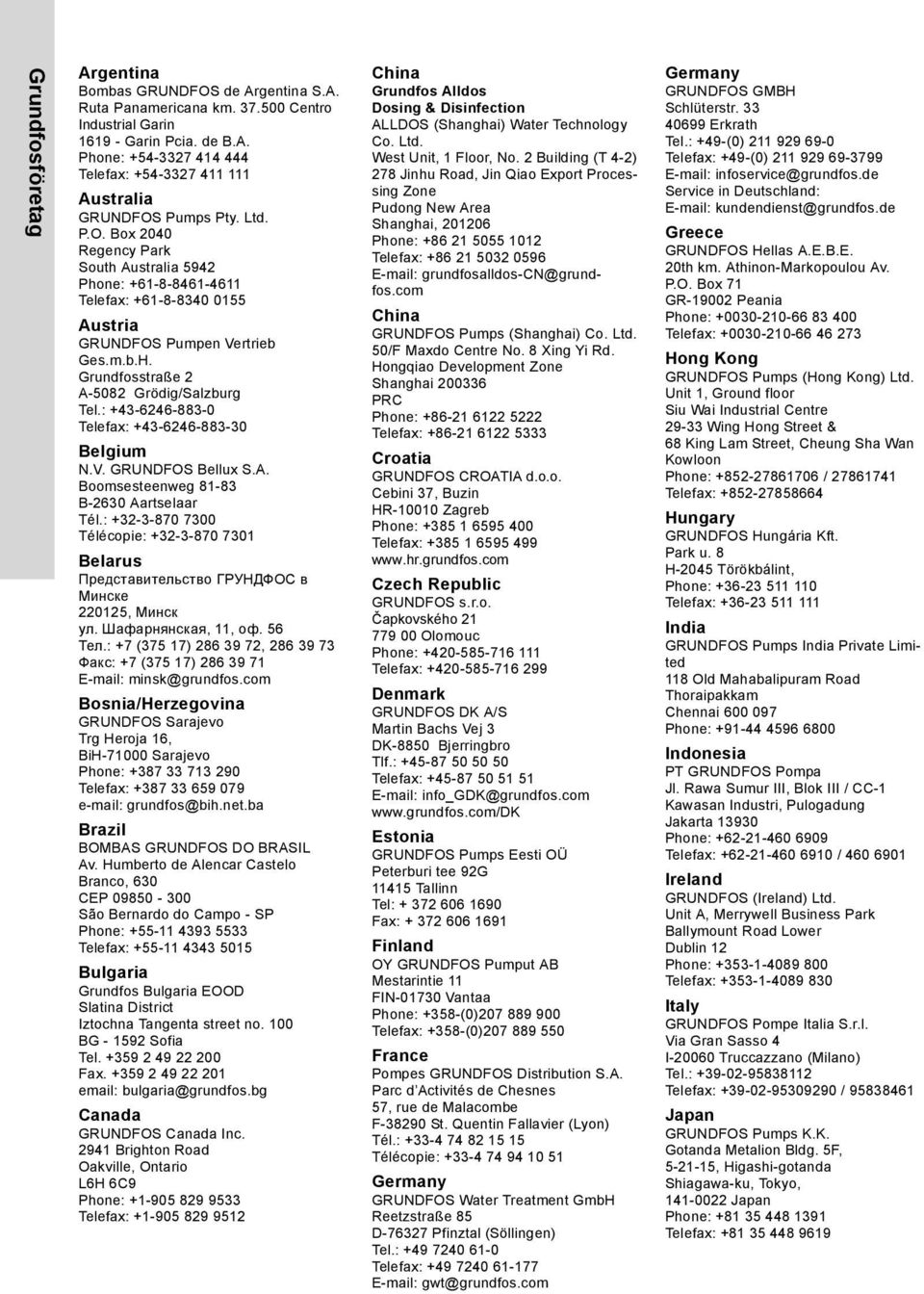

10 Grundfosföretag Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Centro Industrial Garin Garin Pcia. de B.A. Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belarus Представительство ГРУНДФОС в Минске , Минск ул. Шафарнянская, 11, оф. 56 Тел.: +7 (375 17) , Факс: +7 (375 17) minsk@grundfos.com Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China Grundfos Alldos Dosing & Disinfection ALLDOS (Shanghai) Water Technology Co. Ltd. West Unit, 1 Floor, No. 2 Building (T 4-2) 278 Jinhu Road, Jin Qiao Export Processing Zone Pudong New Area Shanghai, Phone: Telefax: grundfosalldos-cn@grundfos.com China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Centre No. 8 Xing Yi Rd. Hongqiao Development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čapkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: +358-(0) Telefax: +358-(0) France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS Water Treatment GmbH Reetzstraße 85 D Pfinztal (Söllingen) Tel.: Telefax: gwt@grundfos.com Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg. 5F, , Higashi-gotanda Shiagawa-ku, Tokyo, Japan Phone: Telefax:

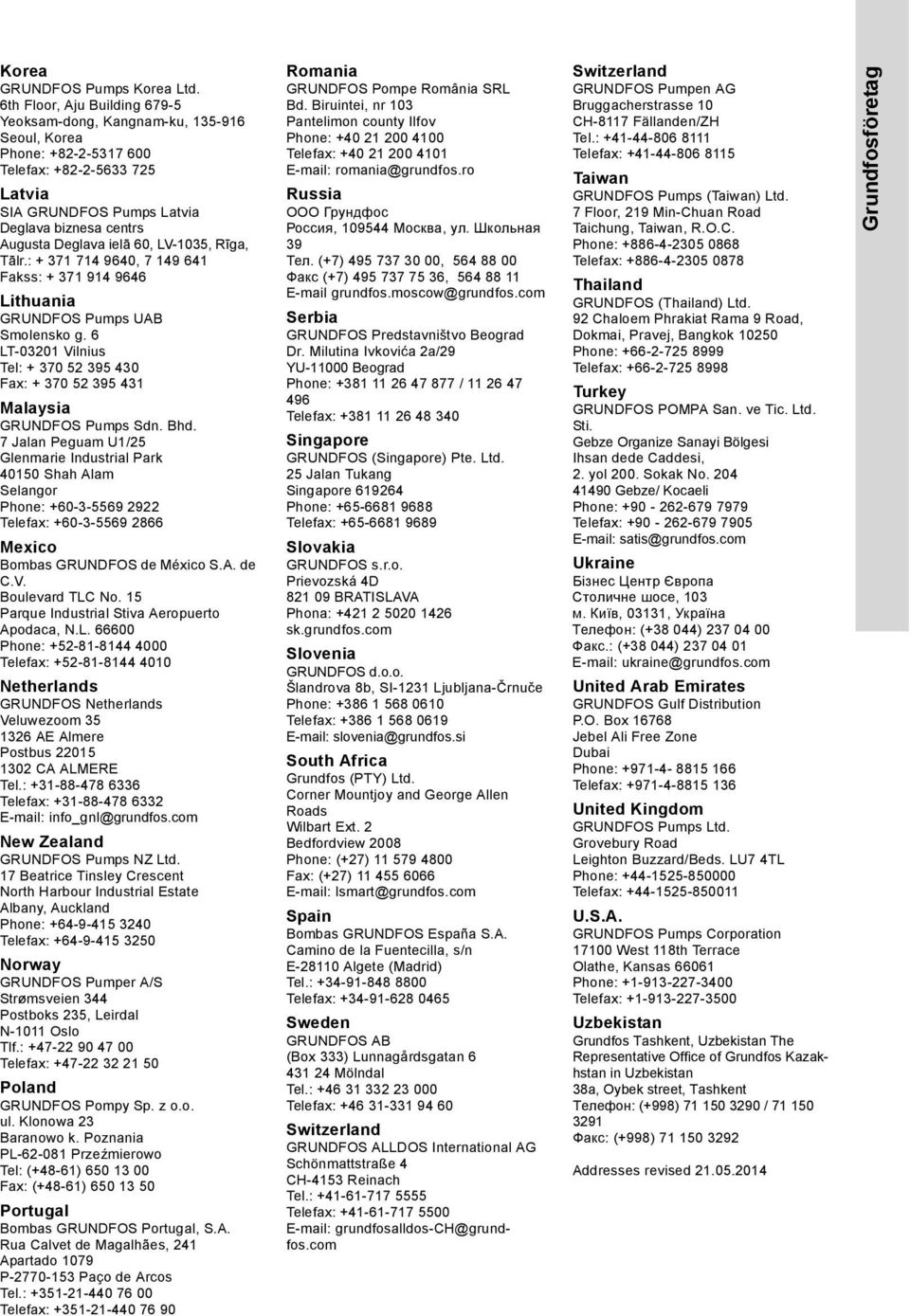

11 Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: Mexico Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: Romania GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 25 Jalan Tukang Singapore Phone: Telefax: Slovakia GRUNDFOS s.r.o. Prievozská 4D BRATISLAVA Phona: sk.grundfos.com Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa Grundfos (PTY) Ltd. Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB (Box 333) Lunnagårdsgatan Mölndal Tel.: Telefax: Switzerland GRUNDFOS ALLDOS International AG Schönmattstraße 4 CH-4153 Reinach Tel.: Telefax: grundfosalldos-ch@grundfos.com Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine Бізнес Центр Європа Столичне шосе, 103 м. Київ, 03131, Україна Телефон: ( ) Факс.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 4TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Uzbekistan Grundfos Tashkent, Uzbekistan The Representative Office of Grundfos Kazakhstan in Uzbekistan 38a, Oybek street, Tashkent Телефон: (+998) / Факс: (+998) Addresses revised Grundfosföretag
