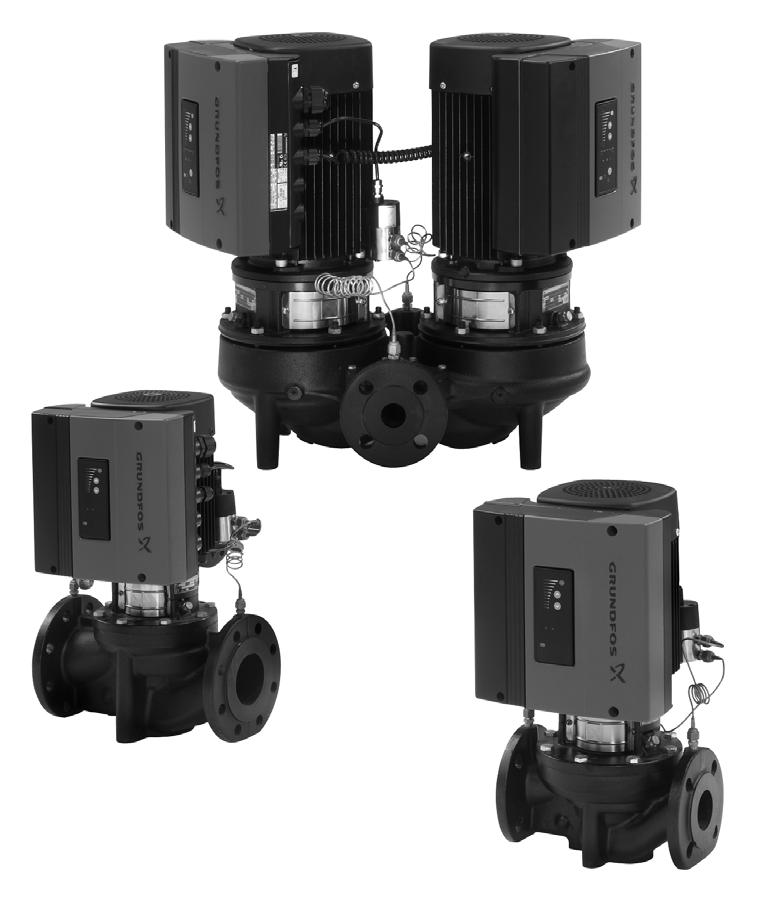

TPE, TPED Series 2000

Transkript

1 GRUNDFOS INSTRUCTIONS TPE, TPED Series 2000 Installation and operating instructions

2

3 TPE, TPED Series 2000 Declaration of conformity English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Eesti (EE) Paigaldus- ja kasutusjuhend Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies З повагою (UA) Інструкції з монтажу та експлуатації Polski (PL) Instrukcja montażu i eksploatacji Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Table of contents 3

4 Table of contents Suomi (FI) Asennus- ja käyttöohjeet Svenska (SE) Monterings- och driftsinstruktion Türkçe (TR) Montaj ve kullanım kılavuzu Appendix

5 Declaration of conformity GB Declaration of Conformity We, Grundfos, declare under our sole responsibility that the products TPE and TPED Series 2000, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809: 1998 and EN : Low Voltage Directive (2006/95/EC). Standard used: EN EMC Directive (2004/108/EC). Standard used: EN : CZ Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky TPE a TPED Series 2000, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809: 1998 a EN : Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použitá norma: EN : DE Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte TPE und TPED Series 2000, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 1998 und EN : Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN EMV-Richtlinie (2004/108/EG). Norm, die verwendet wurde: EN : GR ήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα TPE και TPED Series 2000 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809: 1998 και EN : Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπο που χρησιμοποιήθηκε: EN : FR Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits TPE et TPED Series 2000, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utilisées : EN 809 : 1998 et EN : Directive Basse Tension (2006/95/CE). Norme utilisée : EN Directive Compatibilité Electromagnétique CEM (2004/108/CE). Norme utilisée : EN : IT Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti TPE e TPED Series 2000, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 1998 e EN : Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN Direttiva EMC (2004/108/CE). Norma applicata: EN : LT Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai TPE ir TPED Series 2000, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809: 1998 ir EN : Žemų įtampų direktyva (2006/95/EB). Taikomas standartas: EN EMS direktyva (2004/108/EB). Taikomas standartas: EN : BG Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите TPE и TPED Series 2000, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809: 1998 и EN : Директива за нисковолтови системи (2006/95/EC). Приложен стандарт: EN Директива за електромагнитна съвместимост (2004/108/EC). Приложен стандарт: EN : DK Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne TPE og TPED Series 2000 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 1998 og EN : Lavspændingsdirektivet (2006/95/EF). Anvendt standard: EN EMC-direktivet (2004/108/EF). Anvendt standard: EN : EE Vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted TPE ja TPED Series 2000, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809: 1998 ja EN : Madalpinge direktiiv (2006/95/EC). Kasutatud standard: EN Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standard: EN : ES Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos TPE y TPED Series 2000, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 1998 y EN : Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN Directiva EMC (2004/108/CE). Norma aplicada: EN : HR Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE i TPED Series 2000, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809: 1998 i EN : Direktiva za niski napon (2006/95/EZ). Korištena norma: EN Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištena norma: EN : LV Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti TPE un TPED Series 2000, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809: 1998 un EN : Zema sprieguma direktīva (2006/95/EK). Piemērotais standarts: EN Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotais standarts: EN : HU Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a TPE és TPED Series 2000 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 1998 és EN : Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN EMC Direktíva (2004/108/EK). Alkalmazott szabvány: EN : Declaration of conformity 5

6 Declaration of conformity NL Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten TPE en TPED Series 2000 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 1998 en EN : Laagspannings Richtlijn (2006/95/EC). Gebruikte norm: EN EMC Richtlijn (2004/108/EC). Gebruikte norm: EN : PL Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby TPE oraz TPED Series 2000, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809: 1998 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN Dyrektywa EMC (2004/108/WE). Zastosowana norma: EN : RU Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия TPE и TPED Series 2000, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний странчленов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809: 1998 и EN : Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN Электромагнитная совместимость (2004/108/EC). Применявшийся стандарт: EN : SK Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky TPE a TPED Series 2000, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: EN 809: 1998 a EN : Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použitá norma: EN Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Použitá norma: EN : RS Deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE i TPED Series 2000, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809: 1998 i EN : Direktiva niskog napona (2006/95/EC). Korišćen standard: EN EMC direktiva (2004/108/EC). Korišćen standard: EN : UA Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти TPE та TPED Series 2000, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЕС). Стандарти, що застосовувалися: EN 809: 1998 та EN : Низька напруга (2006/95/EC). Стандарти, що застосовувалися: EN Електромагнітна сумісність (2004/108/EC). Стандарти, що застосовувалися: EN : PT Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos TPE e TPED Series 2000, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 1998 e EN : Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Norma utilizada: EN : RO Declaraţie de Conformitate Noi, Grundfos, declarăm pe propria răspundere că produsele TPE şi TPED Series 2000, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809: 1998 şi EN : Directiva Tensiune Joasă (2006/95/CE). Standard utilizat: EN Directiva EMC (2004/108/CE). Standard utilizat: EN : SI Izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki TPE in TPED Series 2000, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809: 1998 in EN : Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljena norma: EN : FI Vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet TPE ja TPED Series 2000, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809: 1998 ja EN : Pienjännitedirektiivi (2006/95/EY). Sovellettu standardi: EN EMC-direktiivi (2004/108/EY). Sovellettu standardi: EN :

7 SE Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna TPE och TPED Series 2000, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809: 1998 och EN : Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN EMC-direktivet (2004/108/EG). Tillämpad standard: EN : TR Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan TPE ve TPED Series 2000 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809: 1998 ve EN : Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN EMC Diretifi (2004/108/EC). Kullanılan standart: EN : Bjerringbro, 14th January 2011 Declaration of conformity Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 7

8 Svenska (SE) Monterings- och driftsinstruktion INNEHÅLLSFÖRTECKNING Sida 1. Symboler som förekommer i denna instruktion Allmänt Allmän beskrivning Inställningar Dubbelpumpar Mekanisk installation Kylning av motor Installation utomhus Elanslutning Elanslutning: 1-faspumpar Elanslutning: 3-faspumpar upp till 7,5 kw Elanslutning: 3-faspumpar kw Signalkablar Kabel för busanslutning Kommunikationskabel för TPED-pumpar Driftsformer och reglertyper Översikt över driftsformer och reglertyper Driftsformer Reglertyper Fabriksinställning Inställning från manöverpanel, 1-faspumpar Inställning av lyfthöjd Inställning av drift på max.kurva Inställning av drift på min.kurva Start/stopp av pump Inställning från manöverpanel, 3-faspumpar Inställning av reglertyp Inställning av lyfthöjd Inställning av drift på max.kurva Inställning av drift på min.kurva Start/stopp av pump Inställning med hjälp av R Menyn DRIFT Menyn STATUS Menyn INSTALLATION Inställning med hjälp av Grundfos PC Tool E-products Inställningarnas prioritet Externa tvångsstyrningssignaler Ingång för start/stopp Digital ingång Extern börvärdessignal Bussignal Andra busstandarder Indikeringslampor och meddelanderelä Isolationsmätning Nöddrift (endast kw) Underhåll och service Rengöring av motorn Omsmörjning av motorns lager Byte av motorlager Byte av varistor (endast kw) Servicedelar och servicesatser Tekniska data - 1-faspumpar Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Tekniska data - 3-faspumpar upp till 7,5 kw Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Tekniska data - 3-faspumpar, kw Försörjningsspänning Överbelastningsskydd Läckström In-/utgångar Övriga tekniska data Destruktion Symboler som förekommer i denna instruktion Anm. 2. Allmänt Denna monterings- och driftsinstruktion är ett komplement till monterings- och driftsinstruktionen för motsvarande standardpumpar TP, TPD. Instruktioner som inte specifikt nämns här återfinns i monterings- och driftsinstruktionen för standardpumpen. 3. Allmän beskrivning Pumparna i Grundfos TPE, TPED serie 2000 är utrustade med standardmotorer med integrerad frekvensomformare. Pumparna kan nätanslutas till 1-fas- eller 3-fasmatning. Pumparna har inbyggd PI-reglering och en differenstrycksgivare som möjliggör kontroll av tryckfallet över pumpen. Dessa pumpar används normalt som cirkulationspumpar i stora system för vattenburen värme/kyla med varierande behov. 3.1 Inställningar Det finns tre sätt att ställa in det önskade börvärdet. På pumpens manöverpanel. Det finns två primära reglertyper, proportionellt tryck och konstant tryck. Med hjälp av ingången för extern börvärdessignal. Med hjälp av Grundfos trådlösa fjärrkontroll R100. Alla andra inställningar görs med hjälp av R100. Viktiga parametrar, som aktuellt värde för driftsparametrar, energiförbrukning etc., kan avläsas med hjälp av R Dubbelpumpar Läs denna monterings- och driftsinstruktion före installation. Installation och drift ska ske enligt lokala föreskrifter och gängse praxis. Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! Produktens yta kan orsaka brännskador eller personskador! Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. Dubbelpumpar behöver ingen extern regulator. Svenska (SE) 719

9 Svenska (SE) 4. Mekanisk installation Anm. För att bibehålla UL/cUL-godkännandet måste ytterligare installationsförfaranden följas. Se sid Kylning av motor Följ anvisningarna nedan för att säkerställa tillräcklig kylning av motor och elektronik. Se till att kylluftflödet är tillräckligt. Kylluftens temperatur får inte överskrida 40 C. Håll kylflänsar och kylfläktblad rena. 4.2 Installation utomhus Vid installation utomhus måste pumpen förses med lämpligt hölje, för att undvika kondensbildning på elektronikkomponenter. Se fig Elanslutning: 1-faspumpar Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts. Ovanstående varning anges på motorns kopplingsbox med denna gula etikett: Fig. 1 Exempel på hölje TM Kopplingsboxens yta kan vara värmare än 70 C när pumpen är i drift Förberedelse Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. Avlägsna den nedåtvända dräneringspluggen för att undvika att fukt och vatten ansamlas i motorn. Vertikalt monterade pumpar har kapslingsklass IP55 när dräneringspumpen avlägsnats. Horisontellt monterade pumpar får kapslingsklass IP Elanslutning Elanslutning av E-pumpar beskrivs i avsnitt: 5.1 Elanslutning: 1-faspumpar på sidan Elanslutning: 3-faspumpar upp till 7,5 kw på sidan Elanslutning: 3-faspumpar kw på sidan 724. N L PE Fig. 2 Jordfelsbrytare Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring N PE L Pumpen måste jordas och skyddas mot indirekt beröring enligt nationella bestämmelser. TM Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning Säkringar Rekommenderade säkringar anges i avsnitt 20.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. Jordfelsbrytare Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Motorns läckström vid normal drift framgår av avsnitt 20.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut. 720

10 5.1.5 Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av inbyggda varistorer mellan fas-nolla och fas-jord Försörjnings- och nätspänning 1 x V, 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att motorn passar till nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordsledaren, som ska vara så lång att den är den sista som kopplas loss om kabeln oavsiktligt dras ut ur kabelgenomföringen. Fig. 3 Nätanslutning Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M16 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter hålanvisning för M16 kabelgenomföring. N PE L TM Anslutningar Anm. Ledare som ska anslutas till nedanstående grupper ska av säkerhetsskäl separeras från varandra med förstärkt isolering utefter hela sin längd. Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Alla ingångar (grupp 1) är internt separerade från nätspänningsförande komponenter med förstärkt isolering och galvaniskt skilda från alla andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (reläsignal, plint NC, C, NO). Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Nätspänning eller extra låg säkerhetsspänning (PELV) kan därför efter behov anslutas till utgången. Grupp 3: Försörjningsspänning (plint N, PE, L). Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna (se avsnitt 5.6 Kommunikationskabel för TPED-pumpar. Med väljaren i grupp 4 kan man växla mellan driftsformerna alternerande drift och reservdrift. Se beskrivning i avsnitt Ytterligare driftsformer TPED-pumpar. NC C NO Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Grupp 2 N PE L Grupp 3 Svenska (SE) Skadad kabel ska bytas ut av kvalificerad personal. Nättyper 1-fas E-pumpar kan anslutas till alla typer av nät. Anslut inte 1-fas E-pumpar till en elförsörjning med en spänning som överstiger 250 V mellan fas och jord Start/stopp av pump Antal start- och stoppmanövrer från huvudbrytare får inte överskrida 4 st. per timma. När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om fler starter/stopp önskas, startas/stoppas pumpen från ingången för extern start/stopp. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart V 0/4-20 ma 4-20 ma 0/1 0/4-20 ma 0-10 V STOP RUN 10K B Y A Fig. 4 Anslutningsplintar TPE serie : Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Grupp 1 TM

11 5.2 Elanslutning: 3-faspumpar upp till 7,5 kw Svenska (SE) Grupp 4 NC C NO Grupp 2 NPE L Grupp 3 Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts V 0/4-20 ma 4-20 ma 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K : Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Fig. 5 Anslutningsplintar TPED serie 2000 För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Grupp 1 TM Ovanstående varning anges på motorns kopplingsbox med denna gula etikett: Förberedelse Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. L1 L2 L3 PE Fig. 6 Jordfelsbrytare Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring Pumpen måste jordas i enlighet med nationella regler. Eftersom läckströmmen för motorer i effektområdet 4 till 7,5 kw överstiger 3,5 ma måste särskilda säkerhetsåtgärder vidtas när dessa motorer jordas. I EN och BS 7671 anges att nedanstående säkerhetsåtgärder ska vidtas när läckströmmen överskrider 3,5 ma. Pumpen ska alltid installeras stationärt och permanent. Pumparna ska anslutas permanent till elnätet. Jordförbindningen ska utföras med dubbla ledare. Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning Säkringar Rekommenderade säkringar anges i avsnitt 20.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. L1 L2 L3 TM Jordfelsbrytare Denna jordfelsbrytare är av typ B. Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Uppgift om läckström för motorn finns i avsnitt 21.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut. 722

12 5.2.5 Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av inbyggda varistorer mellan faserna och mellan faserna och jord Försörjnings- och nätspänning 3 x V, 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att pumpen passar för nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordsledaren, som ska vara så lång att den är den sista som kopplas loss om kabeln oavsiktligt dras ut ur kabelgenomföringen. L1 L2 L Start/stopp av pump När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om fler starter/stopp önskas, startas/stoppas pumpen från ingången för extern start/stopp. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart. Automatisk återstart Anm. Antal start- och stoppmanövrer från huvudbrytare får inte överskrida 4 st. per timma. Om en pump som är inställd för automatisk återstart stoppas till följd av fel, återstartas den automatiskt när feltillståndet upphört. Automatisk återstart tillämpas dock bara för feltyper för vilka automatisk återstart ställts in. Nedan beskrivs några fel som kan ställas in för automatisk återstart. Tillfällig överbelastning Strömförsörjningsfel Anslutningar Svenska (SE) Fig. 7 Nätanslutning Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M16 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter x M16 hålanvisningar för kabelgenomföringar. Skadad kabel ska bytas ut av kvalificerad personal. Nättyper 3-fas E-pumpar kan anslutas till alla typer av nät. Anslut inte 3-fas E-pumpar till nät med högre spänning mellan fas och jord än 440 V. TM Anm. Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Ledare som ska anslutas till nedanstående grupper ska av säkerhetsskäl separeras från varandra med förstärkt isolering utefter hela sin längd. Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Alla ingångar (grupp 1) är internt separerade från nätspänningsförande komponenter med förstärkt isolering och galvaniskt skilda från alla andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (reläsignal, plint NC, C, NO) Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Nätspänning eller extra låg säkerhetsspänning (PELV) kan därför efter behov anslutas till utgången. Grupp 3: Försörjningsspänning (plint L1, L2, L3) Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna (se avsnitt 5.6 Kommunikationskabel för TPED-pumpar). Med väljaren i grupp 4 kan man växla mellan driftsformerna alternerande drift och reservdrift. Se beskrivning i avsnitt Ytterligare driftsformer TPED-pumpar. 723

13 Svenska (SE) NC C NO Grupp 2 L1 L2 L3 Grupp 3 Grupp 4 NC C NO Grupp 2 L1 L2 L3 Grupp V 0/4-20 ma 4-20 ma 1/0 0/4-20 ma 0-10 V B Y A STOP RUN 10K Fig. 8 Anslutningsplintar TPE serie : Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Grupp 1 TM V 0/4-20 ma 4-20 ma 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K : Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Fig. 9 Anslutningsplintar - TPED serie 2000 För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Elanslutning: 3-faspumpar kw Grupp 1 Användaren eller installatören är ansvarig för att anläggningen jordas korrekt och förses med de skydd som föreskrivs i nationella och lokala bestämmelser. Allt arbete måste utföras av behörig personal. Utför aldrig några anslutningar i pumpens kopplingsbox om inte nätspänningen har varit bruten i minst 5 minuter. Observera exempelvis att meddelandereläet kan vara anslutet till extern försörjning, som fortfarande är ansluten när nätspännningen bryts. Kopplingsboxens yta kan vara värmare än 70 C när pumpen är i drift. TM

14 5.3.1 Förberedelse Beakta informationen som illustreras i figuren nedan innan du ansluter E-pumpen till elnätet. L1 L2 L3 PE Jordfelsbrytare Fig. 10 Nätansluten pump med huvudströmbrytare, säkringar, kompletterande/extra skydd och skyddsjord Skydd mot elektriska stötar - indirekt beröring Pumpen måste jordas i enlighet med nationella regler. Eftersom läckströmmen för motorer i effektområdet 11 till 22 kw överstiger 10 ma måste särskilda säkerhetsåtgärder vidtas vid jordning av dessa motorer. Enligt EN måste pumpen vara stationärt och permanent installerad om läckströmmen överskrider > 10 ma. Minst ett av kraven nedan måste uppfyllas. En enkel skyddsjordledare av koppar med en tvärsnittsarea på minst 10 mm 2. L1 L2 L3 TM Två skyddsjordledare med samma tvärsnittsarea som nätledarna, där den ena ledaren är ansluten till en extra jordplint i kopplingsboxen. Fig. 12 Anslutning av två skyddsjordledare med hjälp av två av ledarna i en femledarkabel Alla skyddsjordledare ska ha gul/grön (PE) eller gul/grön/blå (PEN) färgmärkning Säkringar Rekommenderade säkringar anges i avsnitt 20.1 Försörjningsspänning Kompletterande/extra skydd Om pumpen är ansluten till en elinstallation med jordfelsbrytare som extra skydd, ska jordfelsbrytaren vara märkt med symbolen nedan. TM Svenska (SE) Jordfelsbrytare Fig. 11 Anslutning av en skyddsjordledare med hjälp av ledarna i en fyrledarkabel för nätanslutning (tvärsnittsarea minst 10 mm 2 ). TM Denna jordfelsbrytare är av typ B. Den totala läckströmmen för all elektrisk utrustning i installationen måste beaktas. Uppgift om läckström för motorn finns i avsnitt 22.3 Läckström. Under start och vid asymmetri i matningssystemet kan läckströmmen vara större än normalt, vilket kan göra att jordfelsbrytaren löser ut Motorskydd Pumpen kräver inget externt motorskydd. Motorn har termiskt skydd mot långsam överbelastning och blockering (IEC 34-11, TP 211) Överspänningsskydd Pumpen är skyddad mot överspänning med hjälp av en varistor enligt EN och är kapabel att stå emot en VDE 0160 puls. Pumpen har en utbytesbar varistor som är en del av överspänningsskyddet. Denna varistor slits med tiden och måste bytas ut. R100 och Grundfos PC-Tool E-products varnar när det är dags att byta. Se 19. Underhåll och service Försörjnings- och nätspänning 3 x V, 10 %/+ 10 %, 50/60 Hz, PE. Försörjningsspänning och frekvens är angivna på pumpens typskylt. Kontrollera att motorn passar till nätspänningen på installationsplatsen. Ledarna i kopplingsboxen ska vara så korta som möjligt. Detta gäller dock inte skyddsjordledaren, som ska vara så lång att den kommer att dras loss ur sin anslutning sist om kabeln av misstag dras ut ur kabelgenomföringen. 725

15 Svenska (SE) Vridmoment, plint L1-L3: Min. vridmoment: 2,2 Nm Max. vridmoment: 2,8 Nm TM TM Grupp 4: Kommunikationskabel (8-stifts hankontakt) - endast TPED Kommunikationskabeln ansluts till anslutningen i grupp 4. Kabeln säkerställer kommunikation mellan två pumpar, oavsett om en eller två trycksensorer är anslutna (se avsnitt 5.6 Kommunikationskabel för TPED-pumpar). Med väljaren i grupp 4 kan man växla mellan driftsformerna alternerande drift och reservdrift. Se beskrivning i avsnitt Ytterligare driftsformer TPED-pumpar. Grupp 2 Grupp 3 Fig. 13 Nätanslutning Kabelgenomföringar Kabelgenomföringarna uppfyller EN x M40 kabelgenomföring, kabeldiameter x M20 kabelgenomföring, kabeldiameter x M16 kabelgenomföring, kabeldiameter x M16 hålanvisningar för kabelgenomföringar. Skadad kabel ska bytas ut av kvalificerad personal. Nättyper 3-fas E-pumpar kan anslutas till alla typer av nät Start/stopp av pump Anslut inte 3-fas E-pumpar till nät med högre spänning mellan fas och jord än 440 V. Antal start- och stoppmanövrer från huvudbrytare får inte överskrida 4 st. per timma. 1: Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A Grupp 1 När nätspänningen slås till kommer det att dröja cirka 5 sekunder innan pumpen startar. Om fler starter/stopp önskas, startas/stoppas pumpen från ingången för extern start/stopp. När pumpen kopplas på via den externa strömbrytaren, startar den omedelbart. 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp TM Anslutningar Fig. 14 Anslutningsplintar TPE serie 2000 Anm. Om ingen extern strömbrytare ansluts, ska plint 2 och 3 förbindas med en kort ledare. Ledare som ska anslutas till nedanstående grupper ska av säkerhetsskäl separeras från varandra med förstärkt isolering utefter hela sin längd. Grupp 1: Ingångar start/stopp, plint 2 och 3 digital ingång, plint 1 och 9 börvärdesingång, plint 4, 5 och 6 sensoringång, plint 7 och 8 GENIbus, plint B, Y och A Alla ingångar (grupp 1) är internt separerade från nätspänningsförande komponenter med förstärkt isolering, och galvaniskt skilda från alla andra kretsar. Alla styrplintar matas med extra låg säkerhetsspänning (PELV), vilket säkerställer skydd mot elektriska stötar. Grupp 2: Utgång (reläsignal, plint NC, C, NO) Utgången (grupp 2) är galvaniskt skild från övriga kretsar. Nätspänning eller extra låg säkerhetsspänning (PELV) kan därför efter behov anslutas till utgången. Grupp 3: Försörjningsspänning (plint L1, L2, L3) 726

16 Grupp 2 Grupp 4 Grupp Signalkablar Använd skärmade kablar med en tvärsnittsarea på minst 0,5 och högst 1,5 mm 2 för extern strömbrytare, digital ingång, börvärdes- och sensorsignaler. Båda ändarna av kabelskärmarna ska vara anslutna till jord med god anslutning. Denna anslutning ska ske så nära plintarna som möjligt, se fig. 16. Svenska (SE) TM : Digital ingång 9: GND (jord) 8: + 24 V 7: Sensoringång B: RS-485B Y: Skärm A: RS-485A 6: GND (jord) 5: + 10 V 4: Börvärdesingång 3: GND (jord) 2: Start/stopp Fig. 15 Anslutningsplintar TPED serie 2000 För att en galvanisk separation ska anses vara säker måste den uppfylla kraven för förstärkt isolering, inklusive krypströmsavstånd och luftavstånd, enligt EN Grupp 1 TM Fig. 16 Skalad kabel med skärm och kabelanslutning Dra alltid åt jordanslutningens skruvar, oavsett om en kabel är monterad eller inte. Ledarna i pumpens kopplingsbox ska vara så korta som möjligt. 5.5 Kabel för busanslutning Nya installationer Använd en skärmad 3-ledarkabel, med en tvärsnittsarea på minst 0,2 och högst 1,5 mm², för busanslutningen. Om pumpen ansluts till en enhet med en kabelklämma som är identisk med den på pumpen, ska skärmen anslutas till denna kabelklämma. Om enheten saknar kabelklämma (som i fig. 17) ansluts inte skärmen i den änden. A Y B Fig. 17 Anslutning med skärmad 3-ledarkabel Pump Utbyte av befintlig pump Om den befintliga installationen använder en skärmad 2-ledarkabel, ska den anslutas enligt fig Pump A Y B TM A Y B A Y B TM Fig. 18 Anslutning med skärmad 2-ledarkabel Om den befintliga installationen använder en skärmad 3-ledarkabel, följer du anvisningarna i avsnitt Nya installationer. 727

17 Svenska (SE) 5.6 Kommunikationskabel för TPED-pumpar Kommunikationskabeln ansluts mellan de två kopplingsboxarna. Båda ändarna av kabelskärmen ansluts till chassit med god kontakt. Fig. 19 Kommunikationskabel Kommunikationskabeln har en ände för huvudpumpen och en ände för reservpumpen (se fig. 20). TM Eliminering av "alternerande drift" och "reservdrift" Om "alternerande drift" och "reservdrift" inte önskas, men kopierad sensorsignal önskas (en sensorsignal till två pumpar), kapas den gröna ledaren. Se fig. 22. Ände huvudpump Vit etikett Ände reservpump Bygling Fig. 22 Eliminering av "alternerande drift" och "reservdrift" TM Eliminering av TPED-funktion Ände huvudpump Ände reservpump Om varken "alternerande drift" och "reservdrift" eller kopierad sensorsignal önskas, avlägsnas kommunikationskabeln helt. Vit etikett Bygling TM Driftsformer och reglertyper Grundfos E-pumpar ställs in och styrs i enlighet med nedan nämnda driftsformer och reglertyper. 6.1 Översikt över driftsformer och reglertyper Fig. 20 Ände för huvud- och reservpump För pumpar med fabriksmonterad sensor ansluts änden för huvudpumpen och sensorn till samma kopplingsbox. Om strömförsörjningen till de två pumparna bryts under 40 sekunder och sedan återställs, startar den pump som är ansluten till änden för huvudpumpen först Anslutning av två sensorer Sensorsignalen kopieras till den andra pumpen via kommunikationskabelns röda ledare. Om två sensorer ansluts (tillval, en sensor ansluten till vardera kopplingsbox), ska den röda ledaren kapas. Se fig. 21. Ände huvudpump Vit etikett Fig. 21 Eliminering av kopierad sensorsignal Ände reservpump Bygling TM Driftsformer Normal Stopp Min. Max. Reglertyper Oreglerad Reglerad 6.2 Driftsformer Konstantkurva Konstanttryck Prop. tryck När driftsformen är inställd på Normal, kan reglertypen ställas in på reglerad eller oreglerad drift. Se 6.3 Reglertyper. Andra möjliga driftsformer är Stopp, Min. och Max. Stopp: Pumpen har stoppats. Min.: Pumpen arbetar med min.varvtal. Max.: Pumpen arbetar med max.varvtal. Fig. 23 är en schematisk illustration av min.- och max.kurvor. Fig. 23 Max.kurva och min.kurva H Min. Max. Q TM Drift på max.kurva kan användas vid avluftning i samband med installation. Drift på min.kurva kan användas under perioder då endast minimalt flöde behövs. Om nätspänningen till pumpen bryts, lagras pumpens inställningar. Fjärrkontrollen R100 erbjuder ytterligare inställningsmöjligheter och statusindikeringar för pumpen. Se avsnitt 9. Inställning med hjälp av R

18 6.2.1 Ytterligare driftsformer TPED-pumpar TPED-pumpar har även följande driftsformer: Alternerande drift. Pumpdriften växlar varje dygn. Om den pump som är i drift stannar på grund av fel, startar den andra pumpen. Reservdrift. En pump arbetar hela tiden. Den andra pumpen startas under 10 sekunder en gång per dygn, för att förhindra att den kärvar fast. Om den pump som är i drift stannar på grund av fel, startar den andra pumpen. Välj önskad driftsform med hjälp av väljaren i kopplingsboxen (se figur 5, 9 och 15). Med dessa väljare kan du växla mellan driftsformerna alternerande drift (vänster) och reservdrift (höger). Väljarna måste stå i samma läge i båda kopplingsboxarna. Om väljarna står olika försätts pumpen i reservdrift. Dubbelpumpar ställs in och körs på samma sätt som enkelpumpar. Den pump som är i drift använder sin börvärdesinställning, oavsett om denna gjorts från manöverpanelen, med hjälp av fjärrkontrollen R100 eller via bus. Svenska (SE) Anm. Om nätspänningen till pumpen bryts lagras pumpens inställningar. Fjärrkontrollen R100 erbjuder ytterligare inställningsmöjligheter och statusindikeringar för pumpen. Se avsnitt 9. Inställning med hjälp av R Reglertyper Båda pumparna ska ställas in till samma börvärde och reglertyp. Olika inställning gör att driftsinställningarna växlar vid växling mellan de två pumparna. Pumpen har två primära reglertyper: proportionellt tryck konstant tryck. Pumpen kan dessutom ställas in för att arbeta efter en konstantkurva. Reglerad drift Oreglerad drift H H H Hset Hset H 2 set Proportionellt tryck Q Konstanttryck Q Q Konstantkurva TM Fig. 24 Reglerad och oreglerad drift Proportionaltrycksreglering Lyfthöjden minskar då vattenbehovet avtar och ökar då vattenbehovet tilltar. Se fig. 24. Konstanttrycksreglering Pumpen bibehåller konstant lyfthöjd, oberoende av vattenbehovet. Se fig. 24. Drift enligt konstantkurva Pumpen körs oreglerad. Kurvan kan ställas in mellan pumpens min.- och max.kurva (se fig. 24). Pumpen är fabriksinställd för proportionellt tryck (se avsnitt 6.4 Fabriksinställning). Denna reglertyp är optimal i de flesta fall och ger samtidigt lägsta energiförbrukning. 729

19 Svenska (SE) Vägledning för val av reglertyp beroende på systemtyp Systemtyp Systembeskrivning Välj denna reglertyp Relativt stora tryckförluster i panna, kylare eller värmeväxlarkrets samt i rören. Relativt små tryckförluster i panna, kylare eller värmeväxlarkrets samt i rören. 1. Tvårörs värmesystem mycket långa distributionsledningar med en dimensionerad lyfthöjd på mer än 4 meter med termostatventiler kraftigt strypta stamreglerventiler differentialtrycksregulatorer stora tryckförluster i de delar av systemet genom vilka hela vattenmängden flödar (till exempel panna, värmeväxlare och distributionsledning fram till första förgreningen). 2. Primärkretspumpar i system med stora tryckförluster i primärkretsen. 1. Tvårörs med en dimensionerad lyfthöjd på mindre än 2 m värme- eller dimensionerade för självcirkulation kylsystem med termostatventiler med små tryckförluster i de delar av systemet genom vilka hela vattenmängden flödar (till exempel panna, värmeväxlare och distributionsledning fram till första förgreningen) modifierade för stora temperaturskillnader mellan framledning och returledning (till exempel fjärrvärme). 2. Golvvärmesystem med termostatventiler. 3. Ettrörs värmesystem med termostatventiler eller stamreglerventiler. 4. Primärkretspumpar i system med små tryckförluster i primärkretsen. Proportionellt tryck Konstanttryck 6.4 Fabriksinställning TPE-pumpar Pumparna är fabriksinställda för proportionellt tryck. Lyfthöjden motsvarar 50 % av pumpens max.lyfthöjd (se datablad för pumpen). Många system fungerar tillfredsställande med fabriksinställlningen, men de flesta system kan optimeras genom att inställningen ändras. I avsnitt 9.1 Menyn DRIFT och 9.3 Menyn INSTALLATION är fabriksinställningen markerad med fet stil under varje displaybild. TPED-pumpar Pumparna är fabriksinställda för proportionellt tryck och alternerande drift. Lyfthöjden motsvarar 50 % av pumpens max.lyfthöjd (se datablad för pumpen). Många system fungerar tillfredsställande med fabriksinställlningen, men de flesta system kan optimeras genom att inställningen ändras. I avsnitt 9.1 Menyn DRIFT och 9.3 Menyn INSTALLATION är fabriksinställningen markerad med fet stil under varje displaybild. 730
