1 Kapitel 6 Installation ADR-Variant Utgivning 06/2006

2 Innehållsförteckning Installation ADR-Variant Innehållsförteckning Kapitel 6 Installation ADR-Variant 6.1 DTCO 1381 i fordon med transport av farlig last Lagar och förordningar Krav på färdskrivarsystemet Krav på externt anslutna apparater Kännetecken på färdskrivarsystemet Digital färdskrivare DTCO Impulsgivare KITAS Genomförande av installation Anvisningar för installationen Spänningsförsörjning DTCO 1381 (ADR-Variant) Egensäker strömkrets KITAS DTCO 1381 (ADR-Variant) EU-Typgodkännande KITAS 2171 EU-Typgodkännande Siemens VDO Automotive AG Utgivning 06/2006

3 Installation ADR-Variant 6.1 DTCO 1381 i fordon med transport av farlig last 6.1 DTCO 1381 i fordon med transport av farlig last Lagar och förordningar Detta kapitel beskriver som komplettering till kapitel 5 "Installation" bara tillkommande eller avvikande anvisningar, krav och arbetssteg för den riktiga installationen av DTCO 1381-komponenterna i ett fordon för transport av farligt gods. För fordon för transport av farlig last gäller speciella lagar, riktlinjer och normer: EU-specifikt ADR del 9 EN Bestämmelser EN Bestämmelser EN Bestämmelser EU-Riktlinjer 94/9/EG; 94/55/EG; 98/91/EG Förordningen (EEC) 3821/85 Tyskland GGVS (Farlig-last-förordning-vägar) VDE-Bestämmelser (särskilt VDE 0170 och 0171) ADR 2001/2003 IEC-Norm 60079, del 14 Beträffande fastläggandet av ADR 2001/2003 gäller: Alla komponenter och ledningar till den elektriska anläggningen, som ligger under spänning vid öppnad batteribrytarkontakt, måste... för användning inom en riskzon vara lämplig och motsvara de allmänna föreskrifterna i IEC-Norm 60079, del 0 och 14, samt de användbara delarna av föreskriftens delar 1, 2, 5, 6, 7, 11, 15 eller 18. För användning av IEC-Norm 60079, del 14, gäller följande klassifiering: Alla komponenter och ledningar till den elektriska anläggningen, som ligger under spänning vid öppnad batteribrytarkontakt, måste uppfylla följande föreskrifter: Zon 1, elektriska utrustningar i allmänhet eller Zon 2, elektriska utrustningar i förarkabinen. Explosionsgrupp IIC, temperaturklass T6. Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-3

4 6.1 DTCO 1381 i fordon med transport av farlig last Installation ADR-Variant Komponenter och ledningar till den elektriska anläggningen, vars omgivningstemperatur, framkallad av icke elektriska utrustningar, överskrider temperaturklass T6, måste... åtminstone uppnå temperaturklass T4. ADR-Kännetecken Krav på färdskrivarsystemet Alternativt kan de allmänna föreskrifterna i norm EN med tillägg av normerna EN till eller användas. Fordon för transport av farligt gods behöver ett särskilt tillstånd och måste vara motsvarande uppmärkt. Färdskrivarsystemet består av EU-Kontrollapparat DTCO 1381 och väg- och hastighetsgivaren KITAS Färdskrivarsystemet, som är inbyggt i fordon för farlig last, måste vara utfört på respektive sätt: EU-Kontrollapparaten är utrustad med erforderliga specialtillbehör och är motsvarande betecknad. Färdskrivarsystemet förfogar över en egensäker strömkrets mellan EU-Kontrollapparaten och givare. EU-Typgodkännande DTCO 1381 För DTCO 1381 tilldelades ett EU-Typgodkännande enligt EN 50021, tändningsskyddsart "n" liksom för gränssnittet till givaren ett EU-typgodkännande enligt EN 50020, egensäkerhet "ib" som tillbehör till egensäker utrustning. EU-Typgodkännande KITAS 2171 Ett anslutet visningsinstrument är inte en beståndsdel av färdskrivarsystemet utan måste kopplas spänningslöst med den öppnade batteribrytarkontakten (driftsfall ADR). För KITAS 2171 har tilldelats ett EU-Typgodkännande enligt EN 50020, egensäkerhet "ib", som egensäker apparat. 6-4 Siemens VDO Automotive AG Utgivning 06/2006

5 Installation ADR-Variant 6.1 DTCO 1381 i fordon med transport av farlig last Krav på externt anslutna apparater Applikationskrav Info-anslutning (stift D8) Anslutning av externa apparater till gränssnitten (Download-, Remote- eller Info-anslutning, stift D8) till DTCO 1381 är endast tilllåten, om dessa apparater uppfyller följande krav: Apparaterna måste enligt bestämmelserna för drift (driftsfall ADR) kopplas spänningslösa. Apparaternas dataledningar måste förläggas inom förarkabinen. Dessutom måste apparater anslutna till Info-anslutning (stift D8) ha följande elektriska egenskaper på dess ingång: Ingång för Info-anslutning (stift D8) Bild 6-1: Extern apparat (ECU) minst 1kΩ max. 10 nf Applikationskrav Info-anslutning Utvärderingssignal för mikrodato Viktigt! De omnämnda kraven för anslutning av externa apparater till gränssnitten på DTCO 1381 liksom applikationskraven Info-anslutning (stift D8), är beståndsdelar av konformitetsgodkännandet och måste absolut följas vid installation i fordonet. Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-5

6 6.1 DTCO 1381 i fordon med transport av farlig last Installation ADR-Variant Kännetecken på färdskrivarsystemet Digital färdskrivare DTCO 1381 Apparatframsida (ADR-Variant) Typskylt DTCO 1381 (ADR-Variant) Bild 6-2: DTCO 1381 Framsida (ADR-Variant) (1) Kännetecken på apparatframsidan 1 Bild 6-3: 1 Typskylt DTCO 1381 (ADR-Variant) (1) Typ-beteckning: DTCO 1381.xxx (2) Godkännandemärke: TÜV 03ATEX 2324X II 3(2)G EEx na [Ib] IIC T Siemens VDO Automotive AG Utgivning 06/2006

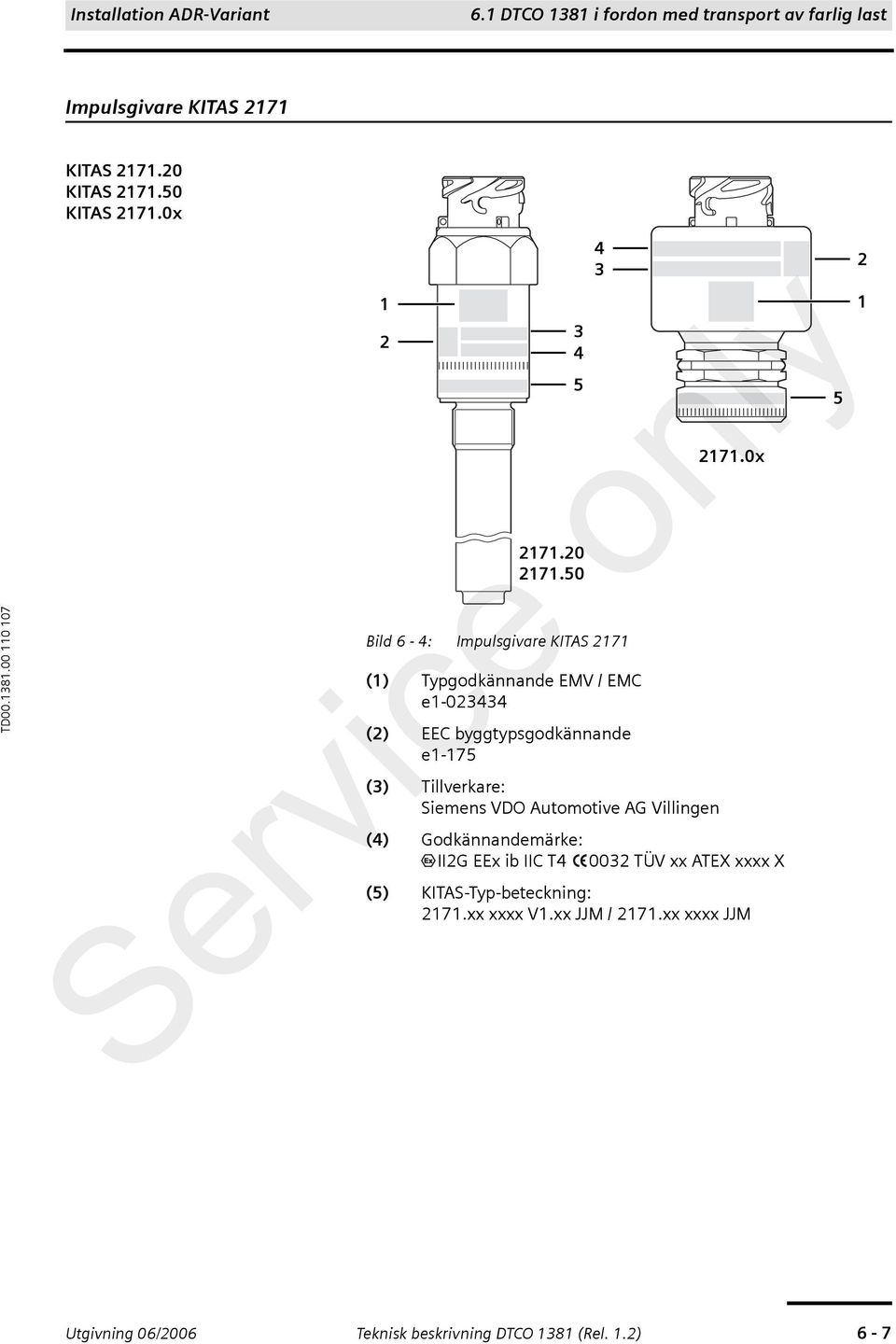

7 Installation ADR-Variant 6.1 DTCO 1381 i fordon med transport av farlig last Impulsgivare KITAS 2171 KITAS KITAS KITAS x 1 2 Bild 6-4: Impulsgivare KITAS 2171 (1) Typgodkännande EMV / EMC e (2) EEC byggtypsgodkännande e1-175 (3) Tillverkare: Siemens VDO Automotive AG Villingen (4) Godkännandemärke: II2G EEx ib IIC T TÜV xx ATEX xxxx X (5) KITAS-Typ-beteckning: 2171.xx xxxx V1.xx JJM / 2171.xx xxxx JJM x Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-7

8 6.2 Genomförande av installation Installation ADR-Variant 6.2 Genomförande av installation Anvisningar för installationen Anvisningar Vid inbyggnad av DTCO 1381 (ADR-Variant) i ett fordon för transport av farligt gods ska följande hänvisningar följas: DTCO 1381 är utförd för inbyggnad i ett radiofack. För att säkerställa skyddsgraden på apparathöljet vid ADR-Variant, är bara inbyggnad i ett radiofack tillåten. Strömkretsar som ständigt står under spänning, måste motsvara bestämmelserna i giltiga EN-normer för EX-skydd samt ADR. I egensäker strömkrets får inga tillkommande apparater eller laster anslutas. Alla elektriska ledningar måste vara ordentligt fastsatta och så förlagda att de är skyddade mot mekaniska termiska angrepp. Elektriska ledningar utanför förarkabinen måste skyddas mot stötar, avskavning, skärskador under körning, exempelvis genom: skyddsmantel, resp. veckad slang av polyamid, skyddsmantel, resp. veckad slang av polyuretan, en trådfläta av metall med inre och yttre hölje. Anslutningskontakter måste vara med fasthakning, för att förhindra att de lossnar av sig själv. För säkerhetens skull ska zon-tillståndet resp. zon-indelningen beaktas. Längden på givarledningen får högst uppgå till 20 m. Vid anslutning av externa apparater till gränssnitten Download-, Remote- eller Info-anslutning, (stift D8) ska beaktas kapitel "Krav på externt anslutna apparater", sida 6-5. Observera! Reparationer på DTCO 1381 och KITAS 2171 får endast utföras av auktoriserat Reparations Center! Gör inga ingrepp eller förändringar på DTCO 1381 och KITAS Siemens VDO Automotive AG Utgivning 06/2006

9 Installation ADR-Variant 6.2 Genomförande av installation Spänningsförsörjning DTCO 1381 (ADR-Variant) Bild 6-5: Anslutningsscema spänningsförsörjning DTCO 1381 (ADR-Variant) 1 1. Koppla loss fordonsbatteriet från fordonets el-system eller bryt respektive strömkrets genom att ta ut säkringen. 2. Ledningen sticks in i kontakt "A" på DTCO Koppla åter in fordonsbatteriet eller sätt tillbaka respektive säkring. Följ EN och anslutningsspecifikationen till DTCO 1381 för att bestämma storleken på säkringen (1) och för ledningarnas tvärsnittsarea, se kapitel "Anslutningsspecifikationer", sida 2-5. Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-9

10 6.2 Genomförande av installation Installation ADR-Variant Egensäker strömkrets KITAS 2171 blå brun gul grå grön ljusblå röd svart vit brun-svart röd-grå bl br gu gr gn lbl rd sv vt brsv rdgr Bild 6-6: Egensäker strömkrets KITAS Gul kontakt (1) i KITAS-givarledning sticks in i kontakt "B" på DTCO Siemens VDO Automotive AG Utgivning 06/2006

11 Installation ADR-Variant 6.3 DTCO 1381 (ADR-Variant) EU-Typgodkännande 6.3 DTCO 1381 (ADR-Variant) EU-Typgodkännande Fig. 6-7: DTCO 1381 (ADR-Variant) EU-Typgodkännande, sidan 1 Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-11

12 6.3 DTCO 1381 (ADR-Variant) EU-Typgodkännande Installation ADR-Variant Fig. 6-8: DTCO 1381 (ADR-Variant) EU-Typgodkännande, sidan Siemens VDO Automotive AG Utgivning 06/2006

13 Installation ADR-Variant 6.3 DTCO 1381 (ADR-Variant) EU-Typgodkännande Fig. 6-9: DTCO 1381 (ADR-Variant) EU-Typgodkännande, sidan 3 Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-13

14 6.3 DTCO 1381 (ADR-Variant) EU-Typgodkännande Installation ADR-Variant Fig. 6-10: DTCO 1381 (ADR-Variant) EU-Typgodkännande, sidan Siemens VDO Automotive AG Utgivning 06/2006

15 Installation ADR-Variant 6.4 KITAS 2171 EU-Typgodkännande 6.4 KITAS 2171 EU-Typgodkännande Fig. 6-11: KITAS 2171 EU-Typgodkännande Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 6-15

16 6-16 Siemens VDO Automotive AG Utgivning 06/2006
