TomTom WEBFLEET Tachograph Manager Installation

Transkript

1 TomTom WEBFLEET Tachograph Manager Installation

2 Välkommen Välkommen Med TomTom WEBFLEET Tachograph Manager tillsammans med TomTom LINK 510 kan du via fjärråtkomst hämta information från de digitala färdskrivare som är installerade i dina fordon. Det här dokumentet förklarar hur du ansluter din TomTom LINK 510 med den digitala färdskrivaren och/eller med FMS-gränssnittet i ditt fordon och hur man kontrollerar om installationen lyckats. För att ansluta till FMS-gränssnittet och den digitala färdskrivaren parallellt behöver du Tachograph Remote Download Cable från TomTom Business Solutions ( Art.nr 9KLE ). 2

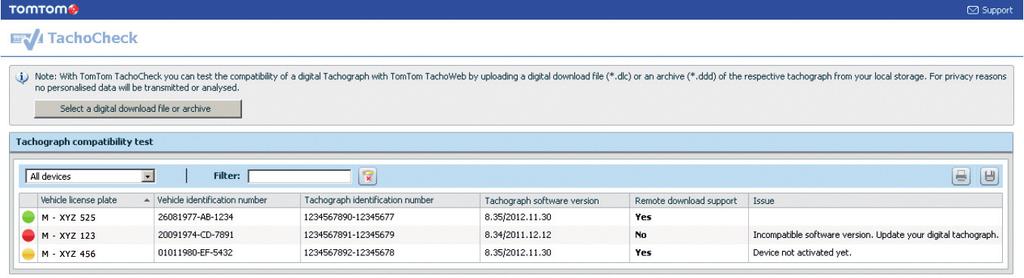

3 Kontrollera kompatibilitet Kontrollera kompatibilitet Kontrollera att alla digitala färdskrivare som används stöder fjärrnerladdning av färdskrivarinformation med TomTom WEBFLEET. För att kontrollera kompatibiliteten behöver du för varje färdskrivare ladda upp en DDD-fil från TomTomPYRAMID. Gå till TomTom PYRAMID och klicka på TachoCheck. Ladda upp ett DDD-fil per färdskrivare som används. TomTom WEBFLEET stöder färdskrivare med DDD-filer som har kontrollerats och visats som gröna. För färdskrivare som visas som gula krävs ytterligare åtgärder för att stödja dem i WEBFLEET. Respektive problem visas i översikten. Färdskrivare som visas som röda stöds inte. 3

4 Aktivera ytterligare tjänster Aktivera ytterligare tjänster För att använda TomTom WEBFLEET Tachograph Manager måste du först aktivera respektive tilläggstjänst för den TomTom LINK 510 som är installerad i ditt fordon. För att aktivera WEBFLEET Tachograph Manager med hjälp av en dator laddar du neradditional Services Activation Tool från Partner Portal och gör följande: 1. Anslut LINK 510 till datorn med en USB-kabel. 2. ÖppnaAdditional Services Activation Tool genom att dubbelklicka på.exefilen. 3. Välj den COM-port som tilldelas din LINK 510 från listan. Vänta tills en anslutning till LINK 510 är etablerad. 4. Välj Remote tachograph download. 4

5 5. Skriv in aktiveringskoden som du kan hitta i din kontraktsbekräftelse för WEBFLEET i fältet förcak. 6. Klicka på Apply changes och klicka sedan på Yes för att verkställa dina ändringar. 5

6 Installationsvarianter Installationsvarianter Beroende på fordon och typ av installation av digital färdskrivare i varje fordon finns det olika möjligheter att ansluta TomTom LINK 510. Anslutning till FMS Du kan ansluta TomTom LINK 510 direkt till FMS-gränssnittet i ditt fordon. För att göra det måste all färdskrivarinformation vara tillgänglig via FMSgränssnittet. Bortsett från möjligheten att fjärrnerladda färdskrivarens masslagring och förarkortet, kan du med den här anslutningsvarianten också hämta all information som är tillgänglig via FMS-gränssnittet, t.ex. bränsleförbrukning, bränslenivå m.m. Viktigt: Isolera kabeländar som inte är inkopplade för att förhindra kortslutning mellan CAN H och CAN L och jord. 1. Anslut kablarna CAN H, CAN L och D8 Tacho Info till motsvarande stift på fordonets FMS-gränssnitt. 2. Testa om installationen lyckades med hjälp av felsökningsverktyget, läs Testa installationen på sidan 9. Om installationen inte lyckades, kontrollera alla anslutningar och upprepa testet med hjälp av Diagnostic Tool. Om det fortfarande inte lyckas kan du prova någon av de alternativa anslutningsmöjligheterna. Anslutning till en digital färdskrivare Du kan ansluta LINK 510 direkt till den digitala färdskrivaren. Med den här anslutningsvarianten kan du hämta förarspecifik information från förarkortet och fordonsrelaterad information från färdskrivarens masslagring. Obs: Under vissa omständigheter i nya fordonsmodeller med respektive kablage, kan FMS-data också hämtas via CAN-C-gränssnitt för den digitala 6

7 färdskrivaren. Använd Diagnostic Tool för att kontrollera vilka data som finns tillgängliga i din bil, se Testa installationen på sidan Ta ut färdskrivaren ur DIN-spåret. 2. Anslut CAN H-kabeln (orange/svart) till stift C5 i den röda C-kontakten med en kabelsko. 3. Anslut CAN L-kabeln (orange/brun) till stift C7 i den röda C-kontakten med en kabelsko. 4. Sätt i den röda C-kontakten i motsvarande uttag på den digitala färdskrivaren. 5. Montera en bygel* mellan C7 och C8, för att ansluta till det inre avslutningsmotståndet på 120 Ohm, om ledningar inte är dragna till stiften C5 och C7 i fabriken. 6. Anslut D8 Tacho Info-kabeln (blå/grön) till stift D8 i den bruna D-kontakten med en kabelsko. 7. Sätt i den bruna D-kontakten i motsvarande uttag på den digitala färdskrivaren. 8. Testa om installationen lyckades med hjälp av Diagnostic Tool, se Testa installationen på sidan 9. Om testet med Diagnostic Tool lyckades, fortsätt med nästa steg. Om installationen inte lyckades, kontrollera alla anslutningar och upprepa testet med hjälp av Diagnostic Tool. Testa om möjligt igen när du har tagit bort bygeln*. Om det fortfarande inte lyckas kan du prova någon av de alternativa anslutningsmöjligheterna. 9. Sätt in färdskrivaren i DIN-spåret. 7

8 Anslutning till FMS och digital färdskrivare Med hjälp av Tachograph Remote Download Cable från TomTom Business Solutions kan du ansluta TomTom LINK 510 till den digitala färdskrivaren och FMS-gränssnittet parallellt. Detta kan vara nödvändigt när färdskrivarinformationen inte är tillgänglig via FMS-gränssnittet och du behöver detaljerad information om bränsleförbrukning och bränslenivå via FMS-gränssnittet Anm.: För anslutningsvarianten nedan behöver du Tachograph Remote Download-Cable från TomTom Business Solutions. 1. Anslut kablarna CAN H, CAN L och D8 Tacho Info till C- och D-uttagen som visas ovan. 2. Anslut kablarna CAN H och CAN L från Tachograph Remote Downloadkabelns andra kontakt till motsvarande stift på FMS-gränssnittet. 3. Testa om installationen lyckades med hjälp av Diagnostic Tool, se Testa installationen på sidan 9. Om installationen inte lyckades, kontrollera alla anslutningar och upprepa testet med hjälp av Diagnostic Tool. Om det fortfarande inte lyckas kan du prova någon av de alternativa anslutningsmöjligheterna. 8

9 Testa installationen Testa installationen När du har anslutit TomTom LINK till den digitala färdskrivaren och/eller till FMS-gränssnittet med hjälp av Tachograph Remote Download Cable från TomTom Business Solutions kan du testa installationen med hjälp av felsökningsverktyget Diagnostic Tool. Systemkrav Förberedelser Testa installationen Innan du kan använda Diagnostic Tool behöver du följande: En Microsoft Windows-dator. Senaste versionen av Diagnostic Tool. USB-drivrutin för TomTom LINK 510-enheter. 1. Installera USB-drivrutinen. Detta krävs för att upprätta en anslutning mellan datorn och din LINK 510 med USB-kabeln. Du kan hämta USB-drivrutinen från Partner Portal. Installera drivrutinen på din dator genom att dubbelklicka på.exe-filen och följa anvisningarna. 2. Installera den senaste versionen av Diagnostic Tool. Du kan hämta den senaste Firmware Update Tool från Partner Portal under Software and Firmware. 1. Anslut din TomTom LINK 510 till datorn med Bluetooth eller USB-kabel. 2. Starta Diagnostic Tool. 3. Välj den COM-port som tilldelades din LINK 510 från listan och klicka på OK. 4. Gå till Digital Tachograph-fliken för att kontrollera om färdskrivarinformation är tillgänglig. Klicka på DTCO Remote Download Test-knappen. Efter några sekunder visas det om D8 Tacho Info-data och annan information från färdskrivaren kan hämtas. 9

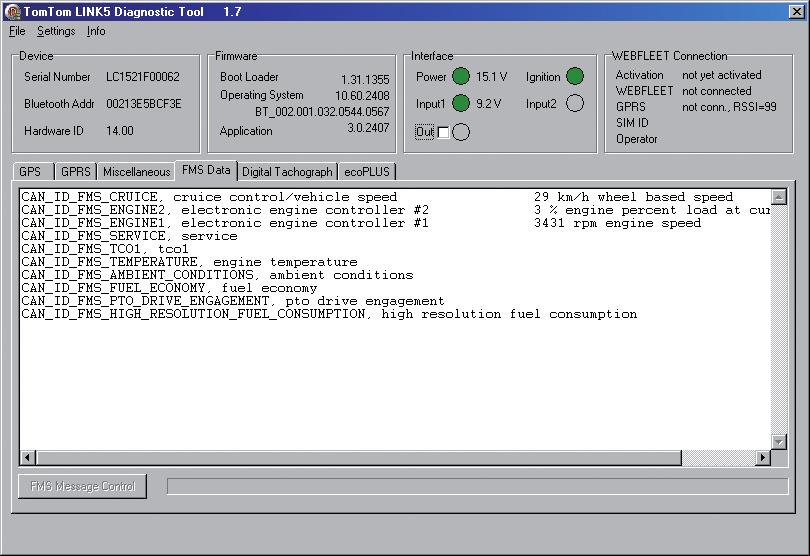

10 5. Gå till FMS-fliken för att kontrollera om FMS-data kan hämtas. Klicka på FMS Message Control. Efter några sekunder visas det vilka FMSdata som kan hämtas. 10
