1 Kapitel 7 Förprogrammering Utgivning 06/2006

2 Innehållsförteckning Förprogrammering Innehållsförteckning Kapitel 7 Förprogrammering 7.1 Allmän information Begreppsdefinitioner Leveransskick för DTCO Provningsinstrument Genomföring av förprogrammering Lagbundna förutskrivna parametrar Apparatspecifika parametrar Övriga parametrar Mata in parametrar Siemens VDO Automotive AG Utgivning 06/2006

3 Förprogrammering 7.1 Allmän information 7.1 Allmän information Begreppsdefinitioner Leveransskick för DTCO 1381 Inbyggnaden av DTCO 1381 kan indelas i följande steg: 1. Installation Mekanisk och elektrisk installation av DTCO 1381 komponenterna i fordonet. 2. Förprogrammering Förprogrammering av alla parametrar, som är kända, för driften nödvändiga samt föreskrivna enligt lag. 3. Inbyggnads- och funktionskontroll Kontrollera och bevisa att felgränserna för vägsträcka och hastighet innehålls av den totala anläggningen, enligt vad som är fastställt i förordningen (EEC) 3821/85, Bilaga I B. 4. Aktivering Aktivering av DTCO 1381 till EU-kontrollapparat genom att första gången sticka in ett verkstadskort. 5. Första kalibrering Första kalibrering av EU-kontrollapparaten. En beståndsdel av den första kalibreringen är inmatningen av myndighetstecknet. DTCO 1381 levereras i icke aktiverat tillstånd, från fabrik är följande "default" parametrar inställda: Chassinummer????????????????? Myndighets kännetecken????????????? Vägvarvtal (w) [Imp/km] 8000 Kontrollapparatkonstant (k) 1) [Imp/km] 8000 Effektiv hjulomkrets (l) [mm] 0000 Däckdimension??????????????? Högsta tillåtna hastighet [km/h] 0 UTC-tid 2) hh:mm km värde [km] Kalibreringsdatum 1) ) Dessa data anger DTCO 1381 automatiskt. 2) Aktuell UTC-tid; UTC-tiden sätts första gången vid tillverkningstidpunkten för DTCO Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 7-3

4 7.2 Provningsinstrument Förprogrammering 7.2 Provningsinstrument Förprogrammeringen sker med en lämplig kontrollapparat; exempelvis med Siemens VDO SDS-kontrollapparater MTC eller ATC Bild 7-1: 4 Siemens VDO SDS-provningsapparater MTC / ATC För förprogrammering med Siemens VDO SDS-provningsapparater behövs följande komponenter: (1) BTC från provningsmjukvara version DTCO 1381 (2) Hållare (MTC / ATC) med inbyggt program version DTCO 1381 (3) Programmeringsledning (4) Diagnostikledning DTCO 1381 DTCO 1381 kontroll- och programmeringsmjukvara (ej på bild) Siemens VDO Automotive AG Utgivning 06/2006

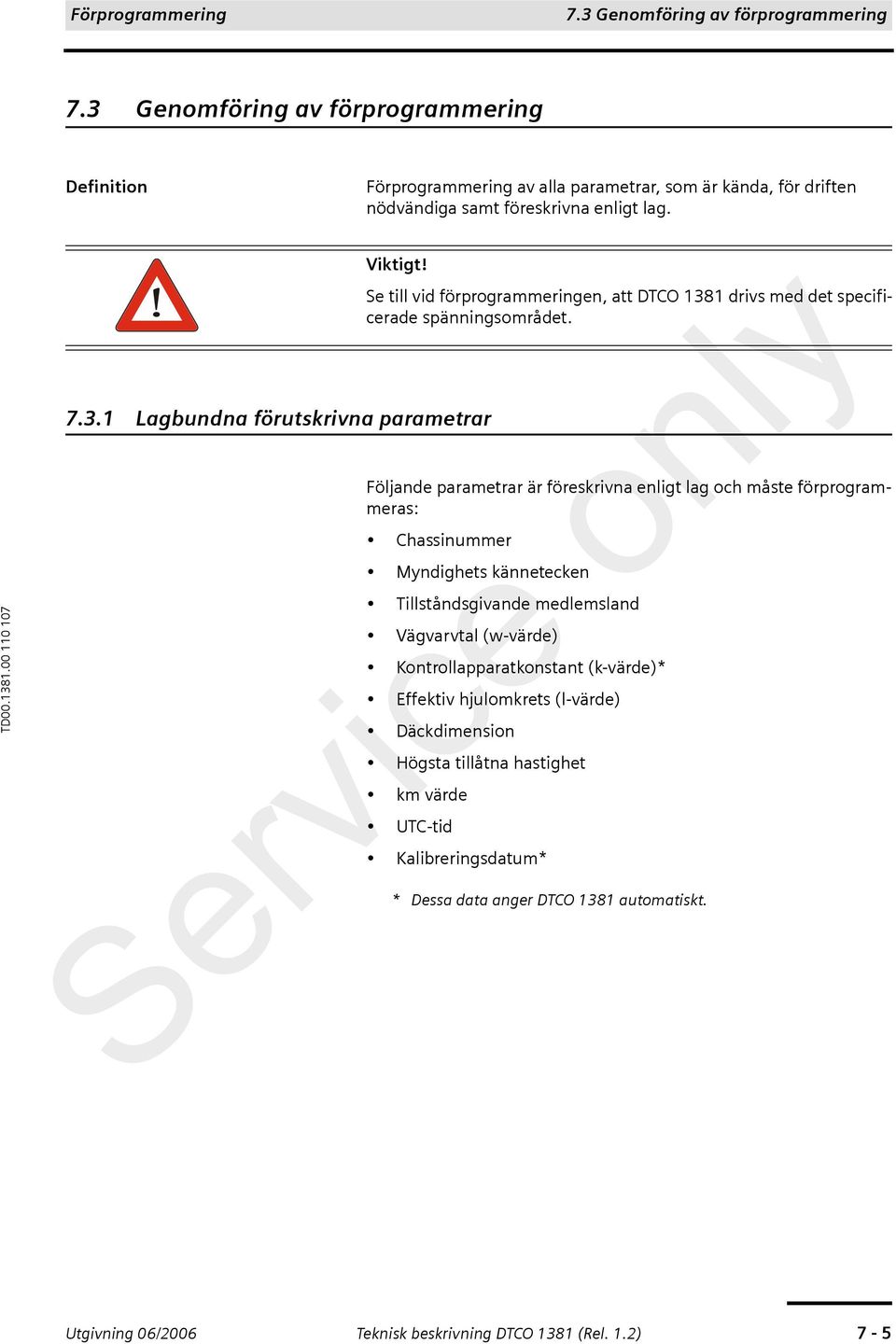

5 Förprogrammering 7.3 Genomföring av förprogrammering 7.3 Genomföring av förprogrammering Definition Lagbundna förutskrivna parametrar Förprogrammering av alla parametrar, som är kända, för driften nödvändiga samt föreskrivna enligt lag. Viktigt! Se till vid förprogrammeringen, att DTCO 1381 drivs med det specificerade spänningsområdet. Följande parametrar är föreskrivna enligt lag och måste förprogrammeras: Chassinummer Myndighets kännetecken Tillståndsgivande medlemsland Vägvarvtal (w-värde) Kontrollapparatkonstant (k-värde)* Effektiv hjulomkrets (l-värde) Däckdimension Högsta tillåtna hastighet km värde UTC-tid Kalibreringsdatum* * Dessa data anger DTCO 1381 automatiskt. Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 7-5

6 7.3 Genomföring av förprogrammering Förprogrammering Apparatspecifika parametrar Övriga parametrar För drift av DTCO 1381 i fordon, måste i förekommande fall ytterligare apparatspecifika parametrar förprogrammeras: n-konstant Konfiguration CAN-konfiguration Produktkod Drivaxel I/U Tillverkningsdata (t.ex. dimmerparametrar, gränsvärden för n) osv. Inställningen av apparatspecifika parametrar beror på kund- respektive apparatutförandet. I förekommande fall kan ytterligare parametrar förprogrammeras: Installationsdatum Datum för nästa kalibrering osv. 7-6 Siemens VDO Automotive AG Utgivning 06/2006

7 Förprogrammering 7.3 Genomföring av förprogrammering Mata in parametrar Lagbundna förutskrivna parametrar Apparatspecifika parametrar Hur parametrarna matas in, framgår av dokumentationen för använt provningsinstrument. Följande parametrar är föreskrivna enligt lag och måste programmeras: Chassinummer Myndighets kännetecken Tillståndsgivande medlemsland Vägvarvtal (w-värde) Kontrollapparatkonstant (k-värde)* Effektiv hjulomkrets (l-värde) Däckdimension Högsta tillåtna hastighet km värde UTC-tid Kalibreringsdatum* * Dessa data anger DTCO 1381 automatiskt. Kalibreringsdatum och -syfte (1) ställer DTCO 1381 automatiskt in. Man kan skriva ut kalibreringsdatum och -syfte genom menyfunktionen (Utskrift fordon "Tekniska data") eller visa genom (Visning fordon "Tekniska data"). Beroende på aktuell version av DTCO 1381 måste ytterligare ej lagstadgade parametrar programmeras: n-konstant Drivaxel I/U osv. Utgivning 06/2006 Teknisk beskrivning DTCO 1381 (Rel. 1.2) 7-7

8 7.3 Genomföring av förprogrammering Förprogrammering Övriga parametrar I förekommande fall kan ytterligare parametrar programmeras: Installationsdatum Datum för nästa kalibrering osv. Viktigt! Kontrollera att programmerade och lagrade parametrar motsvarar tidigare fastställda värden. 7-8 Siemens VDO Automotive AG Utgivning 06/2006
