1 PROSTEN 1 Illustrationsmaterial

2 BESKRIVNING ST:BIRGITTA KYRKA Befintlig bebyggelse Kvarteret Prosten Gestaltningsprinciper Två faktorer har varit avgörande för gestaltningen, att bevara och förstärka Sankta Birgitta kyrkans auktoritet på platsen samt strävan efter att hitta en typologi väl avstämd mot den kringliggande trädgårdsstaden. För att ge kyrkan större utrymme och värdighet vidgas platsen framför kyrkan upp och ges karaktären av ett entretorg. Ny bebyggelse underordnar sig det nya entrétorget och dras tillbaka för att ge kyrkan ett fritt himmelsrum. Ny bebyggelse placeras i vinkel mot entretorget och får på så viss utrymme för en fin förgårdsmark med plats för grönska samtidigt som de nya byggnaderna står tydligt förankrade i platsen. För att uppnå en småskalig karaktär delas ny bebyggelse delas upp i tre volymer. Våningshöjden begränsas till tre våningar mot gatan där varje byggnad får en uppbruten volym för att ytterligare bidra till ett småskaligare uttryck. De tre nya huskropparna ges alla samma volymuppbyggnad och uttryck för att ge ett lugn och harmonisk helhetsintryck. Entréer samt bostadskomplement vänder sig mot gatan och mot den halvprivata bostadsgård som möter entrétorget med en låg häck. ST:BIRGITTA KYRKA P NOCKEBYBANAN NOCKEBYBANAN Idag avslutas nockeby kyrkväg i en vändplats med naturmark på ena sidan och det storskalig bostadsbebyggelse på den andra. Platsen upplevs som odefinerad där intilliggande bebyggelse upplevs vända ryggen till gatan. Nockebybanan har här sin slutstation men saknar här ett tydligt stadsrum som karaktäriserar flertalet av banans övriga stationer. Kyrkan med dess klocktorn är ett landmärke som markerar höjdpunkten på Nockebytoppen. Entrétorg För att ge Nockeby Kyrkväg ett värdigare avslut öppnas platsen upp och avslutas med ett entretorg där St:Birgitta kyrka ligger i fonden. På trädgårdsstads maneer anlägs en generös trädplanterad trottoar vilken kopplas från nockebybanans ändhållplats fram till kyrkan. Med den öppna torgytan där St: Birgitta kyrkan ges ett stort fritt himmelsrum förstärks upplevelsen av Nockebytoppen som höjdpunkt i landskapet samtidigt som torgytan ger ett värdigt avslut på Nockebybanan Typologi Fakta Antal lgh: Totalt ca 30 lgh AREA: LJUS BTA ca 3 500m2 Parkering: Boendeparkering görs i huvudsak i underjordiskt garage, ca 19 pl. En handikappsplats placeras på kvartersmark. Totalt 20 pl Besöksparkering för kyrkan utförs ovanpå parkeringsgarage, ca 20 pl i markplan med infart från entrétorget. Cyklar inomhus ca 40 st samt platser utomhus ca 20 st, totalt 60 pl. Vilket ger ca 2.0 pl/ lgh Återvinning/avfall: Återvinning placeras i den mittersta byggnaden i markplan vilket gör den enkelt tillgänglig och med ett längsta avstånd från entré på ca 30 m. Sopkasuner för hushållssopor placeras på mark intill fastigheten längs till öster, längsta gångavstånd ca 50m. ST:BIRGITTA KYRKA ST:BIRGITTA KYRKA NOCKEBYBANAN NOCKEBYBANAN För att uppnå en småskalig karaktär delas ny bebyggelse upp i tre skilda volymer. Byggnaderna placeras i vinkel mot entrétorget vilket ger plats för en grön/odlad entregård samtidigt som byggnadera är tydligt förankrade mot gatan för att definera torgytan. Våningshöjden begränsas till tre våningar mot gatan där varje byggnad får en uppbruten volym för att ytterligare knyta an till trädgårdsstadens volymskala och propotioner. De tre nya huskropparna ges alla samma volymuppbyggnad och uttryck för att ge ett lugn och harmonisk helhetsintryck. Entréer samt bostadskomplement vänder sig mot gatan och mot den halvprivata bostadsgård som möter entrétorget med en låg häck. Ny bebyggelse föreslås få en ljus färgskala med putsade kulörer Grönstruktur Befintlig naturmark söder om de tänkta volymerna är kännetecknande för trädgårdsstaden och lämnas ograverad. Särskilt betydelse ges till befintliga barrträd vilka skänker en unik skogskaraktär till området, särskilt viktiga individer är angivna och har gett avtryck på husplaceringen för att kunna sparas. Befintlig slänt som gränsar till naturmarken söder om ny bebyggelse bevaras och utgör en naturlig avgränsning mellan naturoch kvartesmark. Ny bebyggelse avgränsas av befintlig grönska mot spårvagnshållplatsen

3 PERSPEKTIV MOT KYRKAN

4 SITUATIONPLAN Illustrationsplan LANDSKAPSLAGET AB Landskapsarkitektur & Stadsbyggnad HUS 1 HUS 3 HUS 2 KV PROSTEN NOCKEBY Skala 1:500 A3 3

5 FLYGBILD/FOTOMONTAGE Flygbild/fotomontage

6 ENTRÉFASAD ARBETAD TAKFOT, PLÅTINKLÄNAD DJUPT LIGGANDE FÖNSTER, KONTRASTERANDE KULÖR RIVPUTS, LJUS KULÖR ENTREPARTI, TRÄ BOSTADSKOMPEMENT, ENTRE MOT ENTRETORG VÄGG UNDER UTKRAGNING KLÄS MED TRÄPANEL VÄGGFAST BÄNK SOCKEL BTG. Fasad mot entré skala 1:100

7 PERSPEKTIV MOT ENTRÉ VY MOT ENTRÉ

8 FASADER Fasad mot entré skala 1:200 Fasad mot gård skala 1:

9 FASADER +39,1 +27,1 +25,0 Fasad mot Öster, hus 1 skala 1: ,1 +27,1 Fasad mot Väster, hus 1 skala 1: ,0

10

11 x 181= G GARAGEPLAN LUTNING 1:20 RULLSTOLSFRD. TEKNIK SLUSS +24,05 GATULIV INFART TILL KYRKAN FLÄKTRUM LGH. FRD 6st +25,10 +24,05 G G G G G TT TT PARKERING 19pl LUTNING 1:10 3 rok 86,7 m 2 F K Souteräng/Garageplan skala 1: LUTNING 1:20

12 SEKTIONER +33,8 BOSTAD ST:BIRGITTA KYRKA A +30,9 BOSTAD B C B +28,0 BOSTAD CYKLAR C ENTRÉ FÖRRÅD FLÄKTRUM CYKLAR +25,1 +24,7 BEFITLIGT TRÄD A Sektion b-b skala 1: ,8 Sektion c-c skala 1: ,9 +28,0 +25, NEDFART GARAGE +27,05 +24,05

13 SEKTIONER +39,1 Hisstopp +33,8 3 rok 4 rok +30,9 3 rok 4 rok TRP. HUS ENTRÉ +28,0 3 rok +27,1 +27,1 TROTTOAR GÅRD +25,0 +25,1 3 rok +24,7 TEKNIK Sektion a-a skala 1:200 Sektion a-a skala 1:500

14 PERSPEKTIV FRÅN GÅRD

15 PERSPEKTIV FRÅN GÅRD PERSPEKTIV FRÅN GÅRD

16 PERSPEKTIV FRÅN KYRKAN PERSPEKTIV FRÅN KYRKAN

17 PERSPEKTIV FRÅN GÅNG/CYKEL VÄG

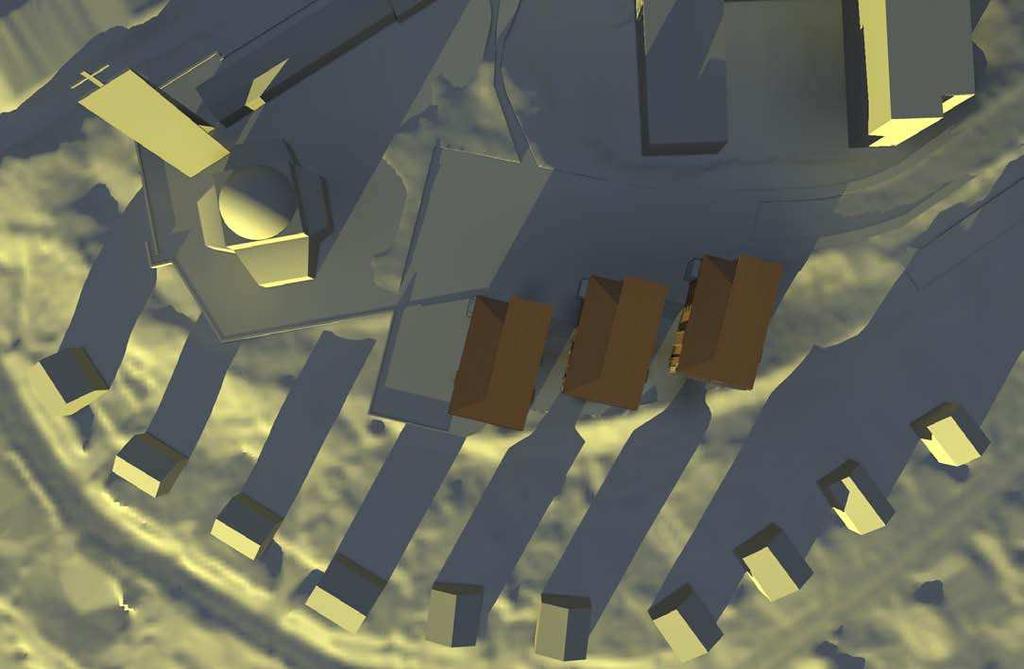

18 SOLSTUDIE SOMMARSOLSTÅND 20 juni kl 09:00 SOMMARSOLSTÅND 20 juni kl 12:00 SOMMARSOLSTÅND 20 juni kl 15:00 SOMMARSOLSTÅND 20 juni kl 18:00

19 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 09:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 12:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 15:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 17:00 (solens nedgång 18:01)

20 SOLSTUDIE VINTERSOLSTÅND 21 december kl 09:00 VINTERSOLSTÅND 21 december kl 12:00 VINTERSOLSTÅND 21 december kl 14:30

21 PERSPEKTIV FRÅN KYRKAN PERSPEKTIV FRÅN KYRKAN
