DJURGÅRDEN CENTRUM LINKÖPING

Transkript

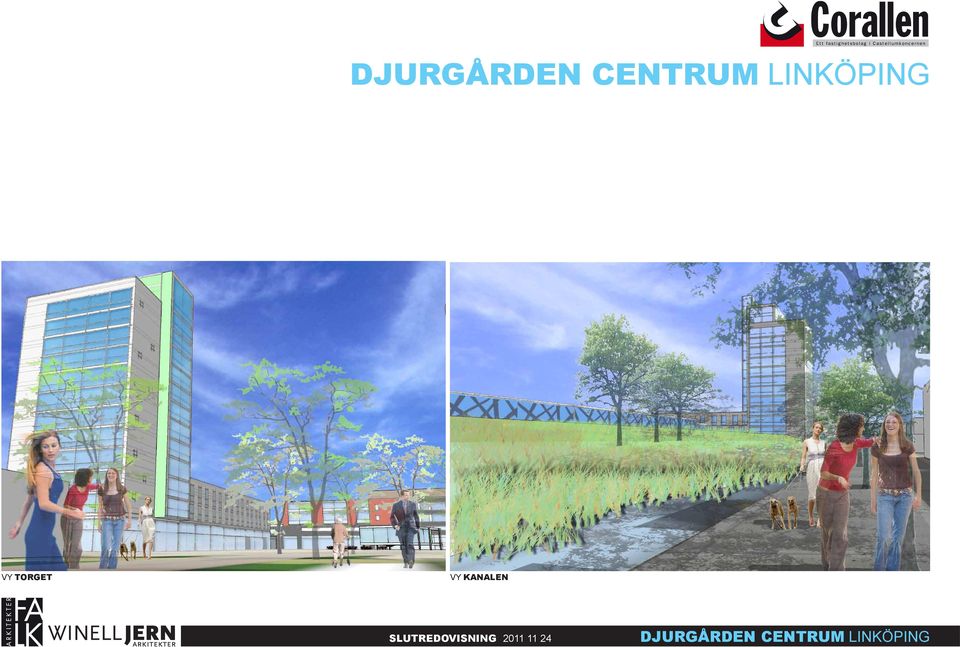

1 VY TORGET VY KANALEN

2 VY TORGET VY GATAN VY PARKERINGEN

3 VY FRÅN SYDÖST VY FRÅN SYDVÄST VY FRÅN NORDOST VY FRÅN NORDVÄST

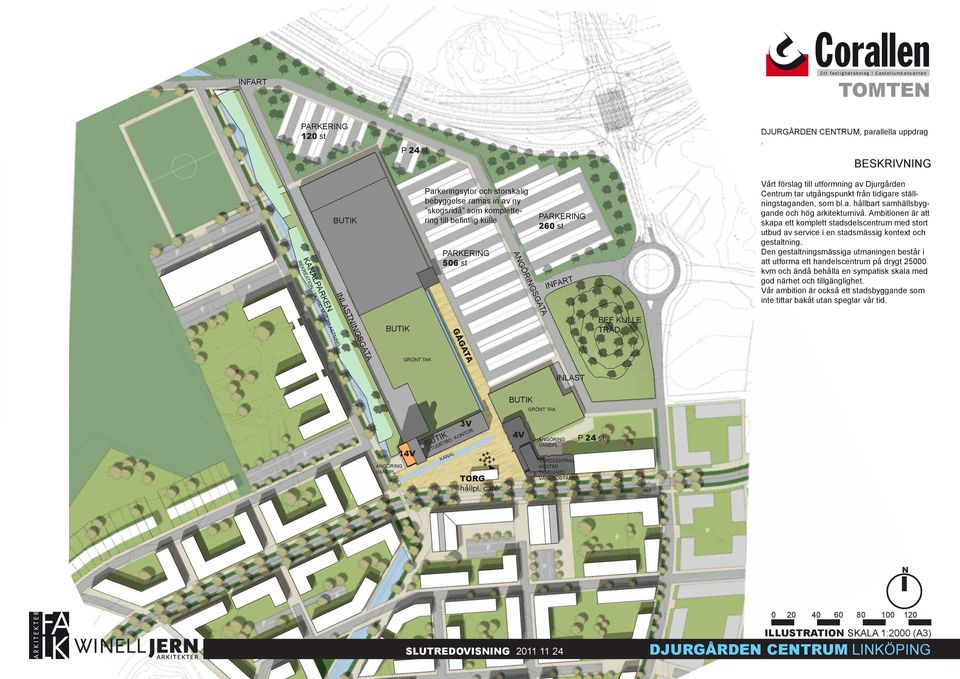

4 INFART TOMTEN PARKERING 120 st P 24 st DJURGÅRDEN CENTRUM, parallella uppdrag. BESKRIVNING KANALPARKEN REKREATION / SKYDD MOT INLASTNING BUTIK INLASTNINGSGATA Parkeringsytor och storskalig bebyggelse ramas in av ny skogsridå som komplettering till befintlig kulle PARKERING 506 st ANGÖRINGSGATA PARKERING 260 st INFART Vårt förslag till utformning av Djurgården Centrum tar utgångspunkt från tidigare ställningstaganden, som bl.a. hållbart samhällsbyggande och hög arkitekturnivå. Ambitionen är att skapa ett komplett stadsdelscentrum med stort utbud av service i en stadsmässig kontext och gestaltning. Den gestaltningsmässiga utmaningen består i att utforma ett handelscentrum på drygt kvm och ändå behålla en sympatisk skala med god närhet och tillgänglighet. Vår ambition är också ett stadsbyggande som inte tittar bakåt utan speglar vår tid. BUTIK BEF KULLE TRÄD GÅGATA GRÖNT TAK INLAST BUTIK GRÖNT TAK ANGÖRING VÄNDPL 14V BUTIK STUDETBO. KONTOR KANAL 3V TORG hållpl. café 4V ANGÖRING VÄNDPL VÅRDCENTRAL APOTEK TANDVÅRD VÅRDBOSTÄDER P 24 st N ILLUSTRATION SKALA 1:2000 (A3)

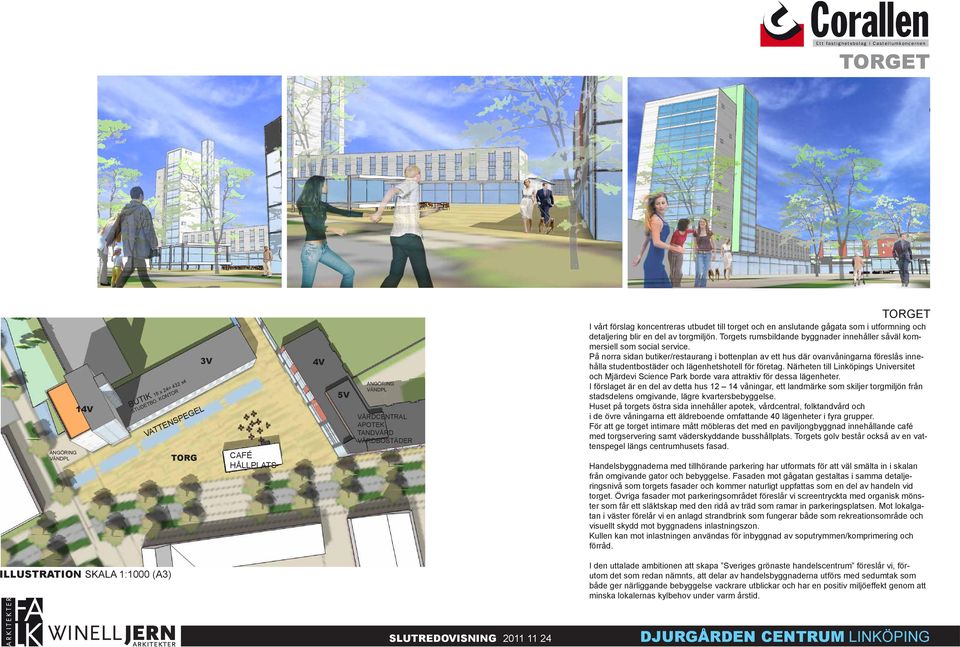

5 TORGET ANGÖRING VÄNDPL 14V BUTIK 18 x 24= 432 x4 STUDETBO. KONTOR VATTENSPEGEL TORG 3V CAFÉ HÅLLPLATS 4V 5V ANGÖRING VÄNDPL VÅRDCENTRAL APOTEK TANDVÅRD VÅRDBOSTÄDER TORGET I vårt förslag koncentreras utbudet till torget och en anslutande gågata som i utformning och detaljering blir en del av torgmiljön. Torgets rumsbildande byggnader innehåller såväl kommersiell som social service. På norra sidan butiker/restaurang i bottenplan av ett hus där ovanvåningarna föreslås innehålla studentbostäder och lägenhetshotell för företag. Närheten till Linköpings Universitet och Mjärdevi Science Park borde vara attraktiv för dessa lägenheter. I förslaget är en del av detta hus våningar, ett landmärke som skiljer torgmiljön från stadsdelens omgivande, lägre kvartersbebyggelse. Huset på torgets östra sida innehåller apotek, vårdcentral, folktandvård och i de övre våningarna ett äldreboende omfattande 40 lägenheter i fyra grupper. För att ge torget intimare mått möbleras det med en paviljongbyggnad innehållande café med torgservering samt väderskyddande busshållplats. Torgets golv består också av en vattenspegel längs centrumhusets fasad. Handelsbyggnaderna med tillhörande parkering har utformats för att väl smälta in i skalan från omgivande gator och bebyggelse. Fasaden mot gågatan gestaltas i samma detaljeringsnivå som torgets fasader och kommer naturligt uppfattas som en del av handeln vid torget. Övriga fasader mot parkeringsområdet föreslår vi screentryckta med organisk mönster som får ett släktskap med den ridå av träd som ramar in parkeringsplatsen. Mot lokalgatan i väster förelår vi en anlagd strandbrink som fungerar både som rekreationsområde och visuellt skydd mot byggnadens inlastningszon. Kullen kan mot inlastningen användas för inbyggnad av soputrymmen/komprimering och förråd. ILLUSTRATION SKALA 1:1000 (A3) I den uttalade ambitionen att skapa Sveriges grönaste handelscentrum föreslår vi, förutom det som redan nämnts, att delar av handelsbyggnaderna utförs med sedumtak som både ger närliggande bebyggelse vackrare utblickar och har en positiv miljöeffekt genom att minska lokalernas kylbehov under varm årstid.

6 KANALPARKEN HANDELSBYGGNAD KANALPARKEN GATA BÄCK TOMTGRÄNS STRANDBRINK SOPOR FÖRRÅD KÖRVÄG INLASTNINGSZON Kanalparken är ett rekreationsstråk längs befintlig bäck som kan utvecklas och förstärkas på delar av handelstomten. En västersluttning byggs upp för plantering och platser att vistas på i närheten av vattendraget. Den konstgjorda strandbrinken fungerar också som fasad och visuellt skydd mot Handelsbyggnadernas inlastning och långa fasad SEKTION STRANDBRINK 8-12 m m 4 m 7 m INLAST 25 m Kullen kan mot inlastningen användas för funktioner t.ex sophantering och förråd. Inlastningstrafiken kör osynligt lastgatan bakom strandbrinken till vändplan och angör inlastningar längs fasaden på. VYER STRANDBRINK FASAD MOT VÄSER

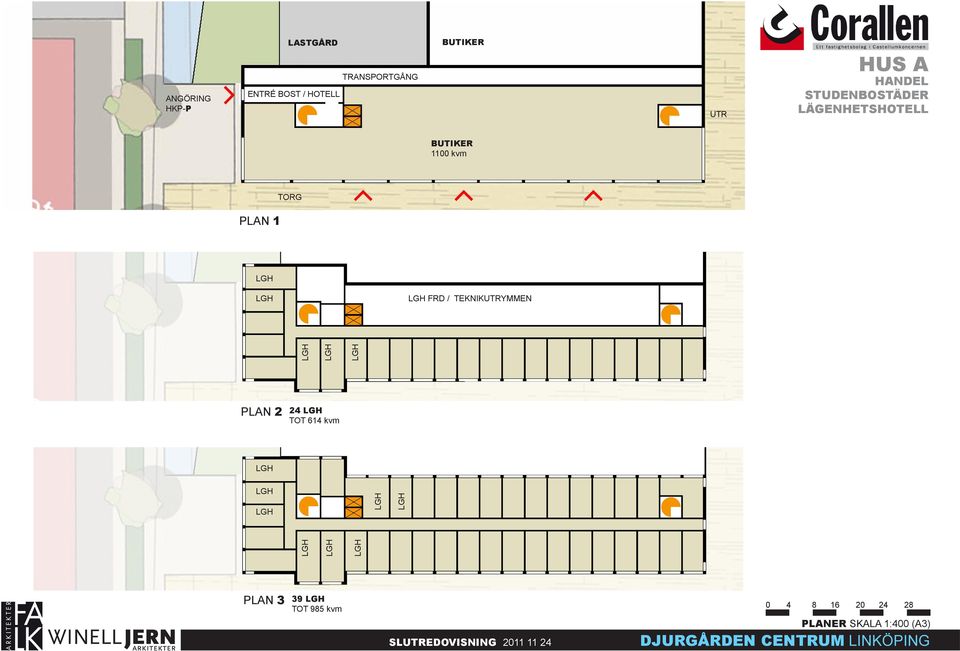

7 ANGÖRING HKP-P LASTGÅRD ENTRÉ BOST / HOTELL TRANSPORTGÅNG BUTIKER UTR HUS A HANDEL STUDENBOSTÄDER LÄGENHETSHOTELL BUTIKER 1100 kvm TORG PLAN 1 FRD / TEKNIKUTRYMMEN PLAN 2 24 TOT 614 kvm PLAN 3 39 TOT 985 kvm PLANER SKALA 1:400 (A3)

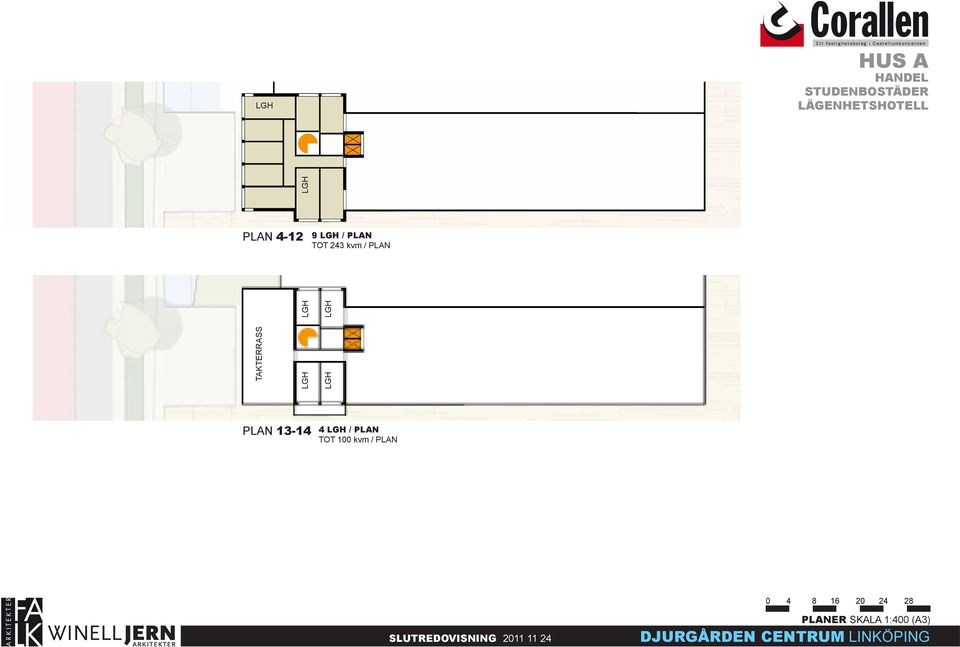

8 HUS A HANDEL STUDENBOSTÄDER LÄGENHETSHOTELL PLAN / PLAN TOT 243 kvm / PLAN TAKTERRASS PLAN / PLAN TOT 100 kvm / PLAN PLANER SKALA 1:400 (A3)

9 HUS A HANDEL STUDENBOSTÄDER LÄGENHETSHOTELL FASAD MOT VÄSTER FASAD MOT SÖDER FASADMATERIAL STEN Mot Torg, gågata föreslås sten eller stenliknande fasad för hök kvalitét och mycket stadskänsla PLÅT / BETONG Mot parkering och trafikleder föreslås enklare plåt och betongfasader med screentryckta plåtar förslagsvis ett stilicerat organiskt mönster FASADER SKALA 1:400 (A3)

10 HUS A HANDEL STUDENBOSTÄDER LÄGENHETSHOTELL A FASAD MOT ÖST (DEL 1) A A A FASAD MOT ÖST (DEL 2) FASADER SKALA 1:400 (A3)

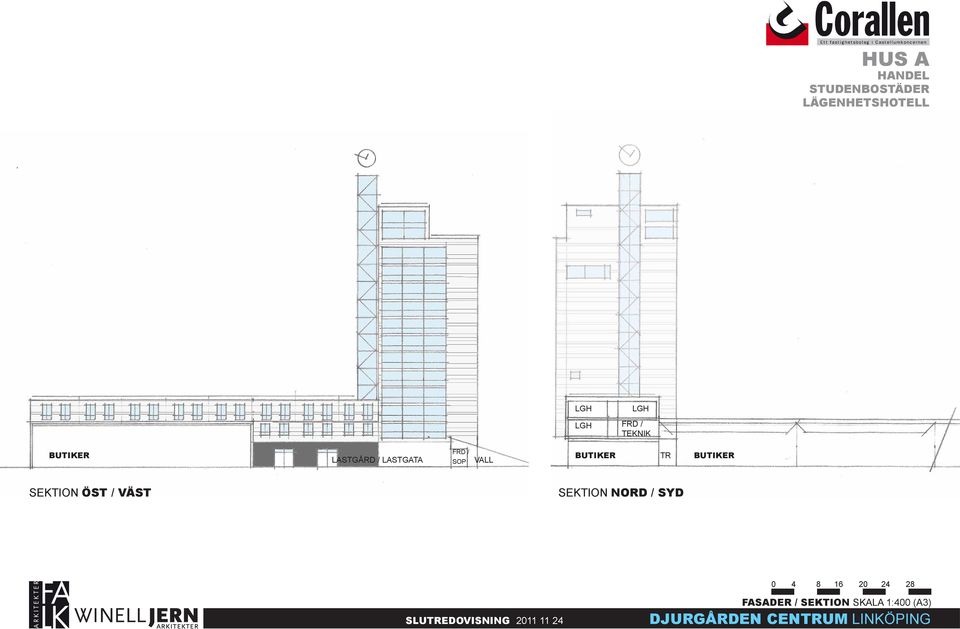

11 HUS A HANDEL STUDENBOSTÄDER LÄGENHETSHOTELL FRD / TEKNIK FRD / BUTIKER BUTIKER TR BUTIKER LASTGÅRD / LASTGATA SOP VALL SEKTION ÖST / VÄST SEKTION NORD / SYD FASADER / SEKTION SKALA 1:400 (A3)

12 BUTIKER HUS B VÅRDCENTRAL FOLKTANVÅRD APOTEK ÄLDREBOENDE HANDEL UTR BUTIKER FASAD VÄSTER APOTEK 220 kvm ANGÖRING HKP-P REC / ENTRÉHALL VÅRDCENTRAL 680 kvm (1200 kvm) ENTRÉ ÄLDREBO FASAD SÖDER FASADMATERIAL PUTS OCH / ELLER SKIVOR Puts eller skivor i modern komposition. Materialet och utrycket skall ge mycket stadskänsla. UTR PLAN PLANER / FASAD SKALA 1:400 (A3)

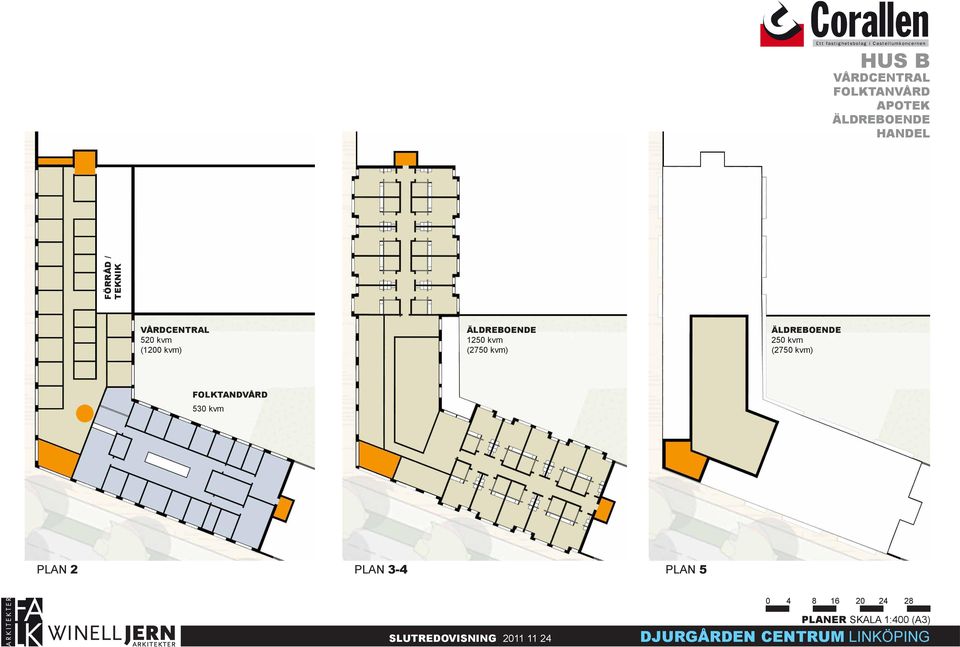

13 HUS B VÅRDCENTRAL FOLKTANVÅRD APOTEK ÄLDREBOENDE HANDEL FÖRRÅD / TEKNIK VÅRDCENTRAL 520 kvm (1200 kvm) ÄLDREBOENDE 1250 kvm (2750 kvm) ÄLDREBOENDE 250 kvm (2750 kvm) FOLKTANDVÅRD 530 kvm PLAN 2 PLAN 3-4 PLAN PLANER SKALA 1:400 (A3)

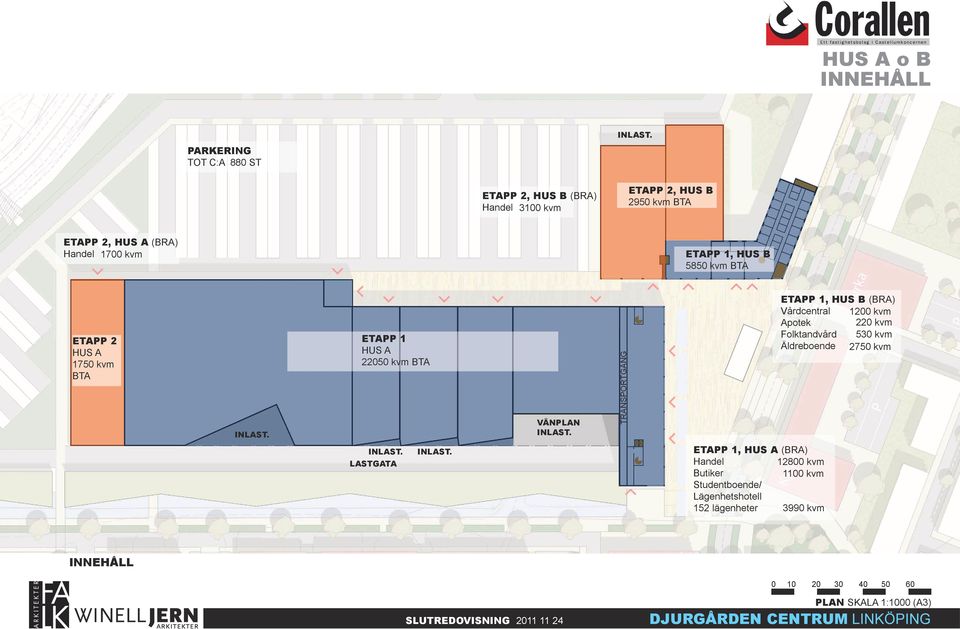

14 HUS A o B INNEHÅLL PARKERING TOT C:A 880 ST INLAST. ETAPP 2, HUS B (BRA) Handel 3100 kvm ETAPP 2, HUS B 2950 kvm BTA ETAPP 2, HUS A (BRA) Handel 1700 kvm ETAPP 1, HUS B 5850 kvm BTA ETAPP 2 HUS A 1750 kvm BTA INLAST. ETAPP 1 HUS A kvm BTA VÄNPLAN INLAST. TRANSPORTGÅNG ETAPP 1, HUS B (BRA) Vårdcentral 1200 kvm Apotek 220 kvm Folktandvård 530 kvm Äldreboende 2750 kvm INLAST. LASTGATA INLAST. ETAPP 1, HUS A (BRA) Handel kvm Butiker 1100 kvm Studentboende/ Lägenhetshotell 152 lägenheter 3990 kvm INNEHÅLL PLAN SKALA 1:1000 (A3)
