1 Biogas i skogsindustrin Anna Ramberg, Holmen (Hallsta Pappersbruk)

2 Förutsättningar Papper & Massaindustrin genererar mycket processavloppsvatten. Innehåller stora mängder löst COD. Renas idag biologiskt med exempelvis aktivt slam (aerobt). 2 /

3 Aerob rening förbrukar mycket kemikalier samt energi. Reningsanläggningarna ger stora mängder fiber, bio-, och kemslam. Slammen förbränns ofta internt för produktion av ånga till pappersbruken, elkraftsgenerering m.m. 3 /

4 Potential Potential för rötning inom P&M-industrin 1. bioslam 2. avloppsvatten Beräknad biogasproduktion inom P&M-industrin ca 180 Mm³ CH 4 /år = 1,8 TWh 4 /

5 Teknik CSTR lämplig för slamrötning UASB-tekniken lämplig för COD-rika avloppsströmmar 5 /

6 CSTR i skogsindustrin Rötning av avloppsslam visat sig möjlig. Olika rötningspotential beroende på: driftssätt i biologierna substrat i avloppsvattnet Rötning ger mindre bioslammängder att avvattna/hantera 6 /

7 Rötresten mer lättavvattnad än obehandlat bioslam Slamrötning har lägre biogaspotential än vattenrötning Möjlighet att samröta slammet med andra substrat för att öka biogasproduktionen ex. genom samarbete med kommunen med andra lokala industrier 7 /

8 UASB - allmänt Upflow Anaerobic Sludge Blanket Höghastighetsreaktor med uppehållstider på några timmar (4-6 h) Belastningar på kg COD/m3/d möjligt Bild från Purac 8 /

9 Lämpar sig för rötning av energirika vatten ex COD-halter >1500 mg/l (löst COD) COD-reduktion mellan % möjligt Möjliggör avsevärt mindre reaktorvolymer än för CSTR för samma mängd rötbart substrat 9 /

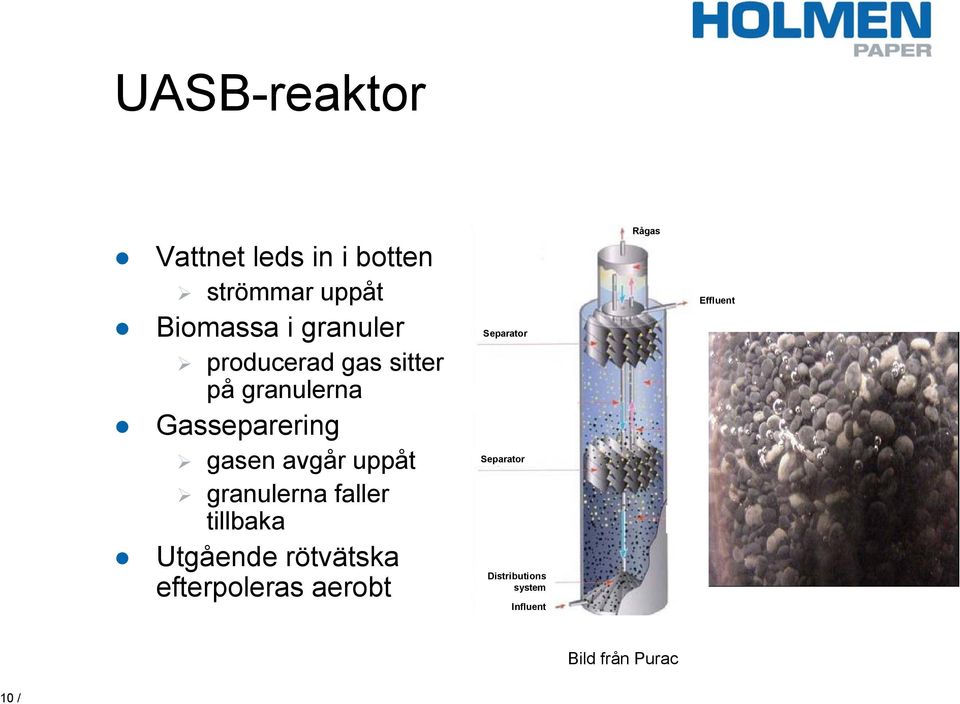

10 UASB-reaktor Vattnet leds in i botten strömmar uppåt Biomassa i granuler producerad gas sitter på granulerna Gasseparering gasen avgår uppåt granulerna faller tillbaka Utgående rötvätska efterpoleras aerobt Separator Separator Distributions system Influent Rågas Effluent Bild från Purac 10 /

11 Förbehandling innan UASB Susp-avskiljning halter < 500 mg/l nödvändigt Tempreglering kylning till ca 37 grader Utjämning av flödes- och COD-variationer 11 /

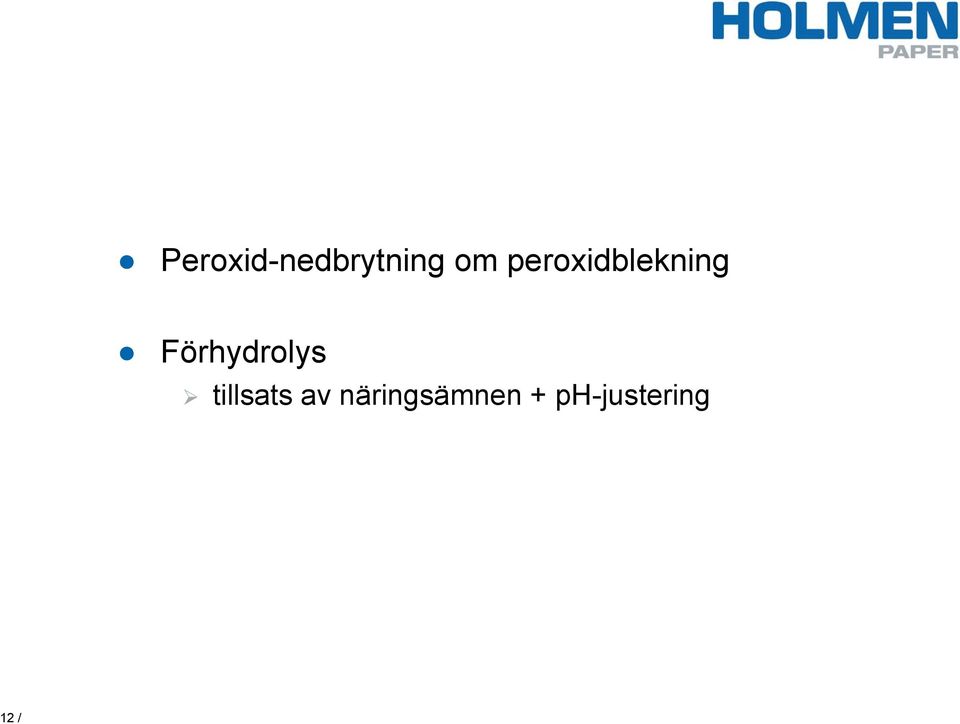

12 Peroxid-nedbrytning om peroxidblekning Förhydrolys tillsats av näringsämnen + ph-justering 12 /

13 UASB i skogsindustrin Inte ovanlig reningsteknik inom skogsindustrin i Europa (främst Tyskland, Holland och Belgien) I Sverige ännu ingen anläggning i drift Har tidigare utvärderats vid nyinvesteringar Ekonomiska incitamenten då för dåliga Tekniken inte bedömts tillräckligt stabil Ingen avsättning för biogasen 13 /

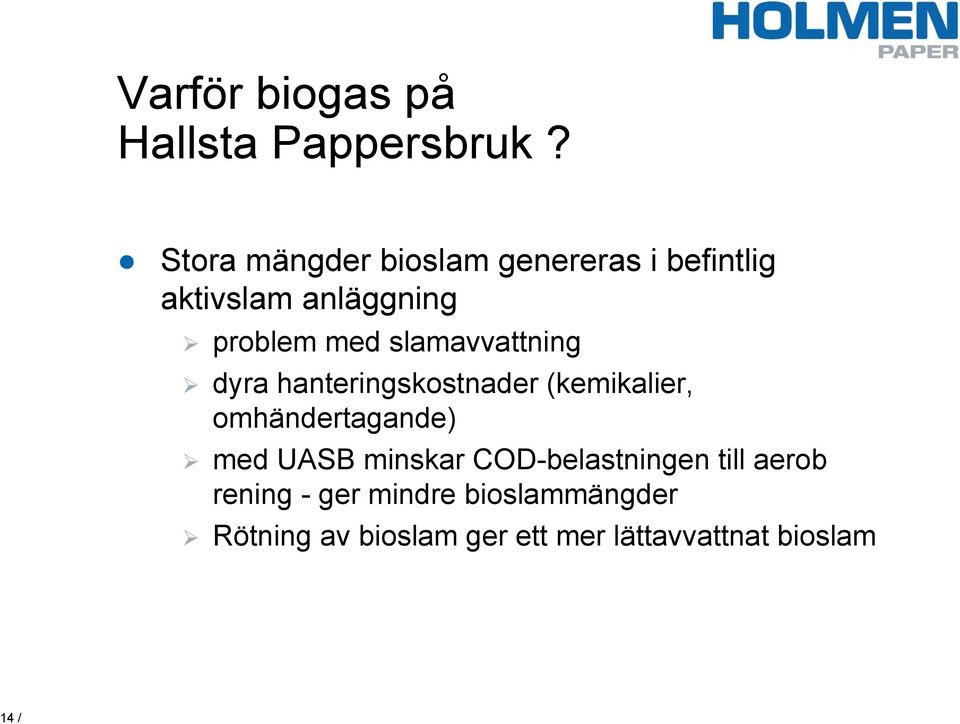

14 Varför biogas på Hallsta Pappersbruk? Stora mängder bioslam genereras i befintlig aktivslam anläggning problem med slamavvattning dyra hanteringskostnader (kemikalier, omhändertagande) med UASB minskar COD-belastningen till aerob rening - ger mindre bioslammängder Rötning av bioslam ger ett mer lättavvattnat bioslam 14 /

15 Stor efterfrågan på biogas i närområdet Stockholm, Norrtälje, Uppsala, Gävle Höga driftskostnader idag energi närsalter kemikalier slamavvattning omhändertagande då för slammet för blött att elda driftstörningar i biologierna under vårvintern 15 /

16 Fördelar med rötning av avloppsvatten (UASB) Lägre utsläppsmängder till recipient (främst COD) Lägre förbrukning av närsalter med anaerobi Lägre energiförbrukning totalt för samma CODreduktion Lägre slamhanteringskostnader 16 /

17 ... fler fördelar Stabilare drift i den aeroba reningen Inkomst från försäljning av fordonsgas Resurseffektivt då biogas bästa fordonsbränslet PR-mässigt viktigt miljöpåverkan vid pappersproduktionen allt viktigare fråga för våra kunder 17 /

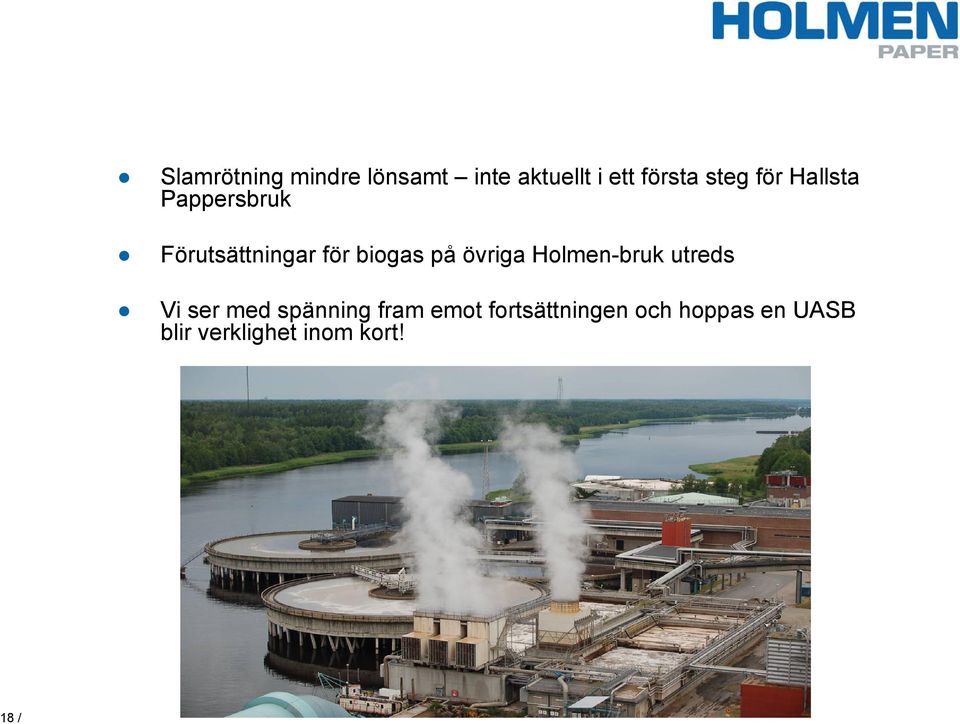

18 Slamrötning mindre lönsamt inte aktuellt i ett första steg för Hallsta Pappersbruk Förutsättningar för biogas på övriga Holmen-bruk utreds Vi ser med spänning fram emot fortsättningen och hoppas en UASB blir verklighet inom kort! 18 /

19 Tack för visat intresse! Jag svarar gärna på frågor om Ni vill veta mer! 19 /
