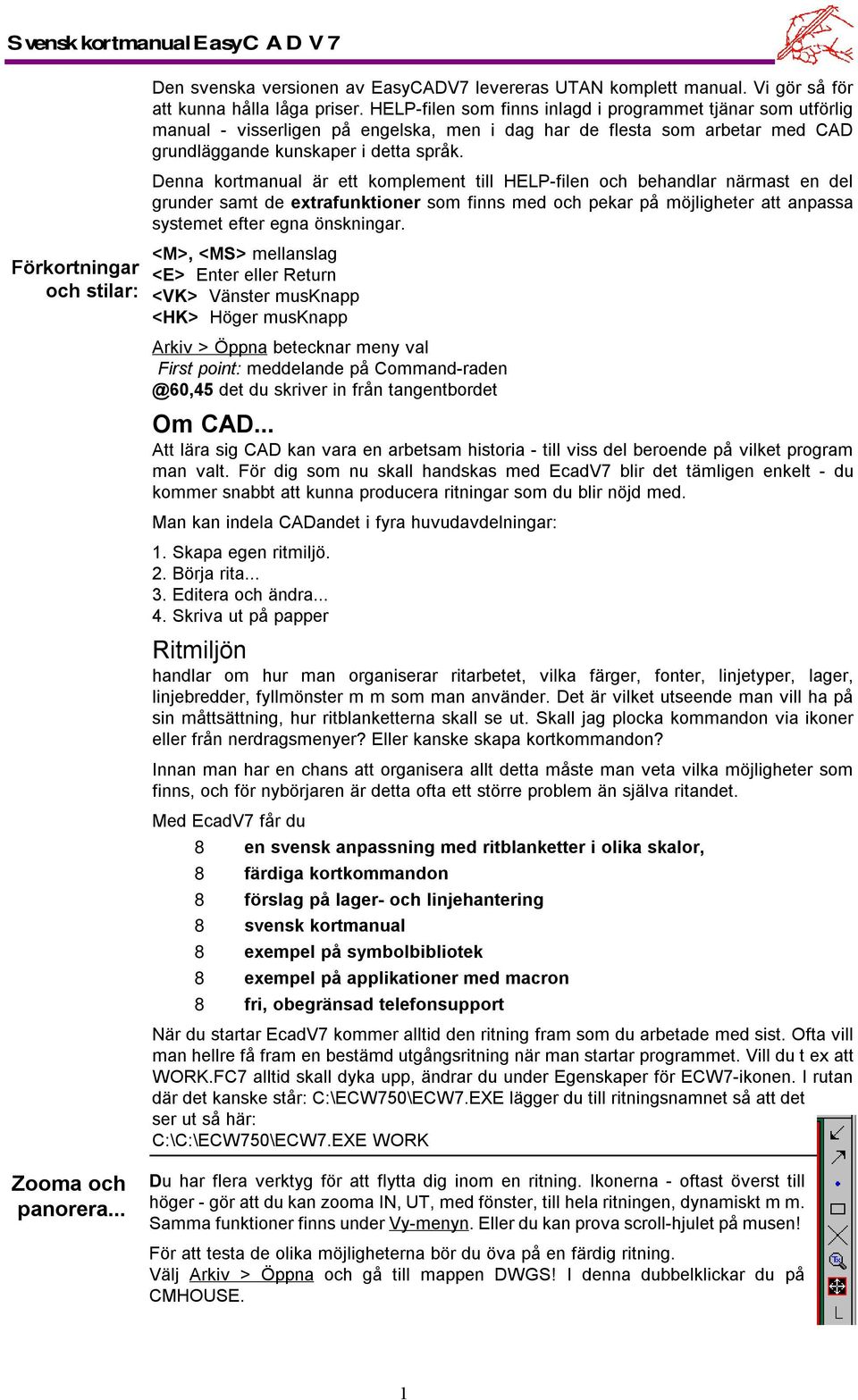

1 Förkortningar och stilar: Den svenska versionen av EasyCADV7 levereras UTAN komplett manual. Vi gör så för att kunna hålla låga priser. HELP-filen som finns inlagd iprogrammet tjänar som utförlig manual - visserligen på engelska, men i dag har de flesta som arbetar med CAD grundläggande kunskaper idetta språk. Denna kortmanual är ett komplement till HELP-filen och behandlar närmast en del grunder samt de extrafunktioner som finns med och pekar på möjligheter att anpassa systemet efter egna önskningar. <M>, <MS> mellanslag <E> Enter eller Return <VK> Vänster musknapp <HK> Höger musknapp Arkiv > Öppna betecknar meny val First point: meddelande på det du skriver in från tangentbordet Om CAD... Att lära sig CAD kan vara en arbetsam historia -till viss del beroende på vilket program man valt. För dig som nu skall handskas med EcadV7 blir det tämligen enkelt - du kommer snabbt att kunna producera ritningar som du blir nöjd med. Man kan indela CADandet ifyra huvudavdelningar: 1. Skapa egen ritmiljö. 2. Börja rita Editera och ändra Skriva ut på papper Ritmiljön handlar om hur man organiserar ritarbetet, vilka färger, fonter, linjetyper, lager, linjebredder, fyllmönster mmsom man använder. Det är vilket utseende man vill ha på sin måttsättning, hur ritblanketterna skall se ut. Skall jag plocka kommandon via ikoner eller från nerdragsmenyer? Eller kanske skapa kortkommandon? Innan man har en chans att organisera allt detta måste man veta vilka möjligheter som finns, och för nybörjaren är detta ofta ett större problem än själva ritandet. Med EcadV7 får du 8 en svensk anpassning med ritblanketter iolika skalor, 8 färdiga kortkommandon 8 förslag på lager- och linjehantering 8 svensk kortmanual 8 exempel på symbolbibliotek 8 exempel på applikationer med macron 8 fri, obegränsad telefonsupport När du startar EcadV7 kommer alltid den ritning fram som du arbetade med sist. Ofta vill man hellre få fram en bestämd utgångsritning när man startar programmet. Vill du tex att WORK.FC7 alltid skall dyka upp, ändrar du under Egenskaper för ECW7-ikonen. Irutan där det kanske står: C:\ECW750\ECW7.EXE lägger du till ritningsnamnet så att det ser ut så här: C:\C:\ECW750\ECW7.EXE WORK Zooma och panorera... Du har flera verktyg för att flytta dig inom en ritning. Ikonerna -oftast överst till höger -gör att dukan zooma IN,UT, medfönster, till helaritningen, dynamiskt mm. SammafunktionerfinnsunderVy-menyn.Ellerdukanprovascroll-hjuletpåmusen! För att testa de olika möjligheterna bör du öva på en färdig ritning. Välj Arkiv > Öppna och gå till mappen DWGS! I denna dubbelklickar du på CMHOUSE. 1

2 Zooma och panorera... När ritningen är framme testar vi kryss-ikonen, Zoom Extents -zooma till hela ritningen. Sedan tar vi ikonen ovanför, Zoom Window. Här skall du välja två diagonala punkter för ett fönster som omfattar det du vill se. På First corner klickar du med VK någonstans och flyttar på musen. Du ser en rektangel som bildas när du rör på musen. Det spelar ingen roll ivilket hörn du börjar -det viktiga är att du ser zoom-fönstret och Opposite corner på Commandraden. Klicka VK igen -och du har skärmen fylld med den yta du valt. Ikonen med ett L(nr 8uppifrån) betyder senaste zoom (LAST) och om du upprepade gånger klickar på denna skiftar bilden hela tiden mellan de båda senaste inzoomningarna. Zoom-kommandon är transparenta, dvs de kan användas mitt i ett ritkommando. Har du tex satt första punkten för en linje kan du ta Zoom Window och förstora ett område innan du på Next point fäster den. Ikon 1och 2är Zoom IN och Zoom UT Ikon 3-Zoom Center -där du klickar VK hamnar mitten på bilden Ikon nr 7-Dynamic pan/zoom -fungerar så här: När du väljer den får du en markörhand på skärmen. Placera den någonstans, håll ner VK och flytta på musen. Du ser att hela ritningen åker över skärmen. Om du nu håller ner SHIFT samtidigt som du rör musen uppåt eller neråt (med VK intryckt) kommer du att förstora eller förminska bilden. När du släpper VK kan du flytta handen till ett annat område. HK avbryter det hela. Vill du zooma ett bestämt område skall du se till att detta ligger mitt på skärmen. Du kan närsom helstgå uppoch välja någonav de andraikonerna -Zoom IN, -UT-Extents-och sedan återgå till hand-zoomningen. Ikonen ovanför, Zoom Text letar redapå bestämdatexter iritningen.välj ikonen ochskriv på Command-raden by!eftersom det finns två exempel med by på ritningen får du en ruta på skärmen där du kan välja (klicka VK) på det du önskar. Skala Startritning När du ritade på papper direkt var du tvungen att alltid tänka på skalan. Du måste förminska eller förstora förmål för att anpassa dem till pappersstorleken. Detta behöver du inte tänka på när du ritar icad. Du ritar alltid iverklig skala - istället för att skala objekten, skalar du dina ritytor eller ritblanketter. Om du vill rita en maskin som troligen blir 5*3 meter och du vill skriva ut med laser på en liggande A4-blankett, förstorar du själva blanketten. En A4 har måtten 297*210 mm. Förstorar du den 25 gånger får du en lämplig arbetsyta för din maskin. När ritningen är färdig skalar du ner den 25 gånger iutskriftsmenyn och får ett perfekt resultat. Problemet med denna omvända skalning är att man för varje skala måste ställa in lämplig storlek för text, pilar och text för måttsättning. Om jag tex använder 2.5 mm hög text för en A4 iskala 1:1,så måste texten vara 25 mm hög iskala 1:10. Man kan lösa problemet på olika sätt -med ECW7Xtra har jag gjort det lätt för dig genom att lägga in START-menyn, där du direkt kan få rätt inställningar och blankett för olika skalor. Du hittar den som nummer tre START på samma plats som itidigare versioner. Det finns två varianter på startritning, dels en där du bara får en enkel ram och dels en där du får namn och skala utskriven. Exempel: A4 liggande startritning frågar Ange skala Du kan välja mellan och 100 och skriver tex 2<enter> Du får en rektangel med A4:ans fysiska mått förstorat två gånger och RITBLANKETT? VK=JA HK=NEJ: Trycker du HK har du en tom ritning med anpassade inställningar för skala 1:2 och kommer direkt till Filhanteraren, där du kan spara iönskad mapp med valfritt namn - WORK är förslag. 2

3 Färdig ritblankett Trycker du VK kommer RITNINGSNAMN -HK INGET: Skriv in t ex T0708 och tryck <E> En dynamisk bild på en ritblankett kommer fram -som du kan flytta till lämplig plats inom ramen och fästa med VK. Omedelbart efter sker en inzoomning till rithuvudet och du har möjlighet att placera skalningssiffran efter 1: Du kan justera texthöjden genom att hålla ner CTRL-knappen och flytta på musen -fäst med VK. Sedan hamnar du i rithuvudet under Ritn.-nr och kan fästa det namn du redan angett. IFilhanteraren får du välja mapp och filnamn -lämpligen samma som du redan valt som ritningsnamn -för att spara ritningen. Tänk igenom hur du skall organisera mappar för egna och andras ritningar! Trycker du HK på RITNINGSNAMN -HK INGET: får du ändå ett namn 0WORK som du senare lätt kan editera. 8 Om du har en ritning på skärmen och skulle välja något istart-menyn, kommer din ritning att sparas under namnet 0WBACK.FC7 ihuvudkatalogen -detta som en säkerhetskopia om du glömt att spara tidigare. Namnet 0WBACK.FC7 återanvänds hela tiden när du använder startritningar. 8 Skalningssiffra och ritningsnamn hamnar på lager RITRAM med aktuell färg. 8 När det hela är klart fryses lager RITRAM och STANDARD blir aktuellt lager. Vill du ha andra skalor att välja mellan, kan du själv tillverka dessa. Se under ANPASSNING på annat ställe! Om du har egna speciella blanketter, går det ganska enkelt att använda dessa istället för standardblanketterna. Vi hjälper dig gärna med detta! LAGER INNAN du börjar rita på allvar skall vi se på några viktiga funktioner -först LAGER. Att använda olika lager för olika typer av objekt innebär att man enkelt kan visa olika saker ien ritning. Det är inte alltid man vill ha med måttsättningen vid en utskrift. Kanske vill man visa en maskin med stycklistan och alla delar namngivna på engelska -eller inte visa vissa detaljer. Alla CAD-program har ett system för att använda olika lager, som tex kan döljas eller visas, som kan låsas eller vara tillgängliga. ETT lager är aktuellt -det man ritar på för tillfället. Dialogruta för LA- GER CENTER är dolt och fryst eller låst Ritram är fryst STANDARD är aktuellt STYCKLISTA är dolt Hide All -Dölj alla Show All -Visa alla Freeze All -Frys alla Thaw All -Lås upp alla Purge Unused - Ta bort oanvända lager Endast definierade lager!! Innan man kan rita på ett lager måste det vara definierat. Just när man använder kortkommandon -macros-är detta viktigt att veta. Om du iett macro anger ett lager som inte finns, får du felmeddelande och kommandot avbryts.. Problemet går att lösa och med tiden kommer det att bli bättre. Så länge du alltid använder någon av ritningarna under START-menyn blir det inga problem -alla lager som anropasfinnsmedidessaritningar-underförutättningattduinteanvänderpurge...! 3

4 Färg och penntjocklek Du väljer färg på dina objekt -när som helst, även mitt iett kommando -genom att klicka på en färg ifärglisten. Du ser vilken färg som är aktuell dels ifärgrutan till höger om Hammar-ikonen och dels som inramad ifärglisten. Aktuell penntjocklek bestämmer du idialogrutan, som du får fram genom att klicka VK i rutan PThk: i Tracking-listen. Varje gång du anger en ny pennbredd lagras värdet i pil-menyn för rutan. Istället för att varje gång bestämma en ny penntjocklek, är det bättre att ändra iefterhand eller att införa någon form av automatik -något som EasyCAD7 har smarta lösningar på. Man kan nämligen på ett enkelt sätt koppla en viss färg till en bestämd penntjocklek. Show pen thickness on display -Visa penntjocklek på skärmen/ -when printing - vid utskrift Map outline color to pen thickness -Koppla färg till penntjocklek - efter de inställningar du gjort i rutan här intill Edit Color Map -redigera koppling För att koppla färg gul (#4) till penntjocklek markera gul, skriv in imm-rutan, tryck på Set. Klicka på Print Black om du alltid vill ha utskrift i svart -sedock Print everything black iutskriftsrutan. Inställningarna gäller om du markerar Map Outline color to pen thickness Linjetyp De linjetyper som finns med i startritningarna är alla editerbara och i det nya FC7-formatet. Du kan hämta fler typer från en Gallery File eller tillverka nya direkt. Läsmerom dettaikapitletom attanpassasystemet-galleryfiles.seocksåihelpfilen. Update List uppgraderar visningen av använda linjetyper i LineStyle-menyn. 4

5 Börja rita... Koordinater Absolut visning Varje gång du klickar VK i fältet för koordinatvisning, ändras typen av koordinat, absolut, relativ, polär eller ingen visning. Absoluta koordinater Alla kommandon för att skapa nya entiteter - för att rita, helt enkelt - hittar du i Rita-menyn. Du kan dra linjer av olika slag, rita bågar och cirklar, polygoner eller sk splines.dukanföraintextpåolikasättellerläggainbilderfrånendigitalkamera.men... Innan du börjar måste du veta hur EcadV7 hanterar koordinater. Alla CAD-program arbetar med vektorer, dvs punkter och linjer i ett koordinatsystem, där X-axeln är horisontell och Y-axeln vertikal. Se bilden! Det finnsolika sätt att mata in koordinater. Man kan skriva in dem från tangentbordet eller klicka med VK på skärmen. Man kan också lagrakoordinater ivariabler och utnyttjadem imacron. Närduväljerattritaenlinjesägerprompten First point: ochdu klickarmed VK någonstans.omedelbart har du en gummibandsmarkör som fastnat ihårkorset och som du kan dra iväg med. Om du har valt att visa listen med Tracking, så ser du i övre vänstra hörnet hela tiden hur koordinaterna ändras när du rör på hårkorset. Prompten säger Next point: och där du klickar med VK får du nu andra ändpunkten på din linje. Sen kan du fortsätta att klicka punkter på skärmen och du får hela tiden linjer. Trycker du HK så avbryts kommandot. Hela tiden kan du se koordinaterna uppe till vänster istatusraden -om du valt att visa dem. Se SKÄRM-bladet. Den linje som du ritar följer olika aktuella inställningar vad gäller t ex Färg Linjetyp penntjocklek lager och du kan på olika ställen på skärmen se vad som gäller just för tillfället. Skriver man in koordinater får man en större exakthet. Från tangentbordet kan man ange tre olika typer, Absoluta, Relativa och Polära: Dessa utgår från en fast nollpunkt (0,0) och anges med värden enligt formeln X,Y. Koordinaten 8,5 anger att punkten ligger åtta enheter horisontellt åt höger och 5 enheter vertikalt uppåt från nollpunkten.vill man tex rita en rektangel, (Rita >Öppna oslutna polygoner > Rektangel) som är 50*40 mm med nedre vänstra hörnet på koordinaten 100,100, så skriver man så här när prompten säger 1st corner: 100,100 Opposite corner: 150,140 Med absoluta koordinater måste man själv hålla reda på förhållandet mellan de olika punkterna. Det är också viktigt att skilja mellan vårt decimalkomma som alltid måste skrivas som en punkt (.) och kommatecken (,) som används för att separera X och Y. Om Xhar värdet 90,55 och Y39,50 enligt svensk modell måste du skriva koordinaten så här 90.55,39.5 Tänk också på att det inte får finnas några mellanslag när du skriver en koordinat. En koordinatangivelse kan också innehålla uträkningar eller matematiska uttryck. Iexemplet ovan kan man skriva andra koordinaten som ,

6 Relativa koordinater Polära koordinater Viktigt! Relativa koordinater utgår istället från den senast satta punkten och - snabel-a, får du genom att hålla ner AltGrtangenten medan du trycker på 2isifferraden). Man kan säga att man skapar en tillfällig nollpunkt. Vill du rita samma rektangel som tidigare men med en relativ koordinat, kan du placera första punkten var som helst, och sedan på Opposite corner: <E>. Du kan också använda negativa tal säger att punkten finns 34 mm åt höger och 56 mm nedåt från senaste punkt räknat Ofta är detta sätt lättare att använda -och ännu lättare blir det om du väljer relativ koordinatvisning i Statusraden och lämpligt raster. Polära koordinater utgår också från den senast angivna punkten och har formeln <[vinkel],[längd]. Detta sätt är utmärkt när man ritar linjer - däremot inte för rektanglar. Vill man ha en linjesom lutar 45grader och är95 mm lång, skriver man -när första punkten placerats - <45,95 Vill man rita en linje som är =omkretsen av en cirkel med radien 38.6 mm kan man ange andra punkten som <45,38.6*2*3.14 Gradtal räknas alltid motsols från 0grader motsvarande klockan grader blir rakt upp eller klockan 12, 180 grader klockan 9osv. Även negativa tal kan användas, -120 är samma som 240 grader eller klockan 7. Du kan själv bestämma vilken visning av koordinater du skall ha i Status- eller Trackingraden -uppe till vänster. När duklickar medvk där byterdu till nästasätt attvisa koordinater. Du kan alltså stega dig igenom alla typer -även blankt -tills du är nöjd.. Se SKÄRM-sidan! Observera! Oavsett vilken visning du väljer på Statusraden måste du alltid skriva om du vill ange en relativ koordinat eller <60,75 för att ange vinkeln 60 grader och längden 75. 6

7 Punktlåsning -MODifiers I PLÅS-menyn (Modifiers) hittar du de viktiga funktionerna för punktlåsning. Lägg märke till att du inte kan använda dessa förrän du begärt ett ritkommando. Om du har en cirkel och vill rita en linje från dess centrun, begär du Rita>Linje och på 1st point: går dumedmuspekarentill PLÅS-menyn, öppnar denochklickarpå Center. Dufår en liten fyrkant på skärmen, placerar den på cirkelns periferi och klickar med VK. Linjen fastnar icirkelcentrum och du kan dra den vart du vill. Vill du rita en linje parallell med en annan kan du efter första punkten ta Parallell i PLÅS-menyn och klicka med VK på en linje. Din nya linje låser till samma riktning som den valda linjen -du kan gå åt två håll. Vi tar fler exempel för att undersöka ett par speciella låsningar. Följ gärna beskrivningen när du sitter framför datorn! Börja iså fall med att ta in en blankett i skala 1:1 via START Ref.Point används för att bestämma en senaste som kan användas som utgångspunkt för en relativ eller polär koordinat. Antag att du vill placera en cirkel med radien 3mm inuti en rektangel som har storleken 65 *45 mm. Cirkelns centrum skall ligga 12 mm ix-led och 15 mm iy-led från rektangelns nedre vänstra hörn. Så här: 1. Skriv B<M>. (detta är kortkommando för en rektangel/box) Klicka första punkten någonstans nära mitten av blanketten och skriv på Opposite Du har fått en rektangel med måtten 65*45 mm. 2. Skriv CR <M> (cirkel med radie) 3. Radius: skriv 3<E>. Nu ser du en cirkel på skärmen och Center: på Commandraden. 4. Gå upp i PLÅS och välj RefPoint. På Reference point: trycker du på F5 för Endpoint 5. En liten fyrkant syns och du ser Select reference entity: Du klickar med VK på en linje irektangeln inärheten av nedre vänstra hörnet -därmed har du åstadkommit att EcadV7 anser att hörnet är senaste punkt. 6. Center - nu ser du cirkeln igen. - och din cirkel fastnar på exakt rätt ställe. Nu vill du rita en linje från mitten på rektangelns övre, horisontella linje, och rakt ner i jämnhöjd med cirkelns centrum. Här kommer Samma Xtill användning. Så här: 1. Skriv L <M> (kort för Linje) På 1st point: trycker du F3 för Midpoint och väljer linjen. 2. Next point: Du öppnar PLÅS och väljer Same X. Detta gör att du nu bara kan ange en Y-koordinat -när du klickar en punkt kommer Ecad bara att läsa av Y-värdet. 3. Tryck på F4 för Center och klicka med siktrutan på cirkelperiferin. Linjen dras till exakt samma Y-koordinat som cirkelns centrum. Som du sett när du öppnar PLÅS, kan du för flera punktlåsningar använda funktionstan- 7

8 En annan typ av punktlåsning finner du via Atach-knappen nere till höger på skärmen. Med knappen intryckt har du en valfri punktlåsning, som gäller hela tiden. Klicka HK på knappen och du får en ruta, där du kan markera vilken punktlåsning som skall gälla - här mittpunkt och ändpunkt. När man arbetar med knappen intryckt ser man hela tiden ett sikte ihårkorset som en påminnelse om att en punktlåsning är aktiv. Raster/GRID genter. Kortkommandon Vill du ha stöd för ditt ritande ungefär som när man använder millimeterpapper, så gå det bra. EcadV7 kan hantera rektangulära, kvardratiska, cirkulära och lutande raster. Funktionen ger punkter på skärmen, som hårkorset snäpper till. Du kan bestämma dels avståndet mellan punkterna, dels hur många snäpp du vill ha mellan punkterna. Tex kan du ha 5mm raster och antal snäpp =10 för att få låsning till 0.5 mm. I VAL-menyn kan du göra dessa inställningar. Du får samma dialogruta på skärmen om du klickar HK på GRIDknappen längst ner. Du kan spara olika inställningar under olika namn för att snabbt få fram lämpliga värden. Observera att rasterpunkterna syns bara under förutsättning att de inte ligger för tätt vid en viss inzoomning. Alla funktioner i EasyCAD är textbaserade. Vill du rita en linje är kommandot LINE<E>, för en cirkel med bestämd diameter CIRD<E> osv. Men det blir enklare att lägga dem ien meny, under en ikon eller att skapa kortkommandon, t ex L<E> för att rita en linje eller CD<E> för att rita cirklar med angivande av diameter. Det är mycket lätt att anpassa EasyCAD efter egna önskemål, eftersom alla filer för meny, ikoner, eller macron är vanliga textfiler som redigeras med en editor, typ Anteckningar eller din egen favoriteditor. De tre filer som styr detta är ECW7.MNU (menyns utseende) ECW7.MAC (kortkommandon, automatritning) ECW7.CFG (ikonlister, infotext mm) Om du ändrar något i dessa tre skall du omedlbart lägga en kopia i 8

9 undermappen \SW Här ser du exempel på hur vi anpassat EasyCAD för att underlätta sättet att hämta kommandon. När du öppnar Rita-menyn och väljer Cirklar, får du en undermeny med olika sätt att definiera cirkeln. Samtidigt ser du inom hakparentes det kortkommando du kan använda istället. Ispalten till höger ser du hur kommandona skapats iecw- 7.MAC När du för markören/hårkorset över ikonerna, ser du den infotext, som gäller. För cirkeln ser du Trycker du höger musknapp på ikonen får du en liten meny med alla sätt att rita cirklar. Till LINJE-ikonen ovan har vi kopplat de tre vanligaste linjetyperna, solid, centrum och streckad. Till höger ser du hur linjerna definierasi macrofilen. Du kan själv ändra (meny Macros > MACRO LC COLOR;4 LAYER;CENTER LSTYLE;ECW-6 LINE lager! Cirkel-HK mer Editera) så du bestämmer t ex färg, lager och penntjocklek för respektive linje. Exempel: Detta gör centrumlinjen gul och lägger den på lager CENTER (om lagret är definierat). Tänk också på att du måste ändra även macrolochls -annars får du dessa linjer med samma färg och MACRO AT ARCW MACRO CP CIRP MACRO CD CIRD MACRO CR CIRR MACRO C2 CIR2 MACRO C3 CIR3 MACRO CC CHANGEC MACRO B BOX MACRO L LSTYLE SOLID LINE MACRO LC LSTYLE ECW-6 LINE MACRO LS LSTYLE ECW-3 LINE 9

10 8 Man avbryter ett kommando (om det behövs -tex LINE) med HK -höger muskanpp. 8 Föregående kommando ligger för det mesta kvar imusknapparna. Har du ritat en cirkel med CP <M>, kan du hämta kommandot igen genom att trycka VK eller HK. 8 Håll ett öga på Command-raden! Ett förval visas inom hakparenteser [5.00] - detta kan bekräftas med HK. 8 När du använder funktioner som är gjorda med macron är det extra viktigt att kolla Commandraden. Här kommer alla frågor och instruktioner och det är alltid bäst att köra macrot färdigt. Man bör aldrig ta ett helt nytt kommando mitt inne iett macro. 8 Om något kortkommando eller en blankett ur START inte skulle fungera - välj då Macros>Ladda normalmac! 8 När EasyCAD frågar efter ett avstånd kan du antingen skriva in det från tangentbordet eller ange det genom att klicka två punkter på skärmen. OBS. Detta gäller inte när du arbetar med macro, tex Rektangel med rundade hörn iext-menyn. Där måste du skriva in ett avstånd. 8 Du kan låta EasyCAD räkna! Vill du rita en linje som är lika lång som omkretsen av en cirkel med diametern 72 mm så kan du efter 1st point: skriva <0,3.14*72 för att få en vågrät (noll grader) linje med rätt längd. 8 Kontrollera vilka knappar som är intryckta på Command-raden! Om du använder Attach, ser du ett extra sikte ihårkorset. Attach låser till vissa punkter -tex Endpoint eller Midpoint -vilket som är närmast -på alla objekt du klickar på. Mycket användbart! 8 Om du klickar HK på Attach-knappen kan du ien dialogruta bestämma hur funktionen skall arbeta. Du kan också ändra storlek på sök-fyrkanten irutan Fraction Denominator. 8 När du väljer måttsättning, tex paralell med D<M>, ser du på Commandraden 1st point [or ENTER to select entity] Här kan du antingen klicka två punkter för att definiera måttet eller trycka HK (eller )för att med den lilla fyrkanten välja en linje. FastCAD räknar ut avståndet direkt och du anger bara pilens läge. OBS! detta fungerar bara på linjer, inte på sidan ien polygon! 8 Du kan flytta ett mått-genom att välja Editera Dynamisk (EDD) och klicka på måttpilen. Då kan du ändra dess läge. Håller du ner SHIFT lossnar själva texten och du kan placera den var du vill. 8 Var frikostig med hjälplinjer och kopior av olika föremål! Det är så lätt att radera onödigt iefterhand. 8 När man ritar en snittmarkering med HU eller HY, skapas en hatchad polygon på ett eget lager, SNITT. Enklaste sättet är att följa en färdig figurs hörnpunkter med Attach-siktet. När sista linjen återstår -tryck HK så sluter sig polygonen. 8 Testa OFFSET-funktionen irita-menyn! Har du tex en figur med bågar och linjer som ansluter ändpunkt till ändpunkt, kan du snabbt göra en dubbellinje med Offset Kedja. Mycket av ritarbetet går ut på att redigera det man redan ritat. IEdit-, Kop- och Infoga påverkar du befintliga objekt på något sätt. I EasyCAD bestämmer du först vad du vill göra -kopiera, radera eller flytta på något. Sedan väljer du ut vilka objekt som skall omfattas av ändringen. Iandra program är det vanligt att man gör tvärtom -väljer först och bestämmer sedan vad som skall göras. Vilket som är mest logiskt kan diskuteras -personligen håller jag på EasyCAD! 10

11 Välja objekt Innan du börjar öva dig ihur man väljer ut objekt eller entiteter, skall du göra vissa inställningar. Gå till Val > Inställningar och markera de rutor du ser på bilden här. Den viktigaste är nr 3, som, markerad, gör att du får en dialogruta med vidareval när du trycker HK. Antag att du har valt Edit >Radera. På Command-raden ser du: Select enteties (H=help)[0 selected]: Samtidigt har markören eller hårkorset fått ett sikte. Varje gång du trycker VK på något, räknas antalet upp och objektet markeras till grått. Klickar du VK på en tom plats får du första punkten i ett fönster som du kan innesluta flera objekt i. Håller du ner Shift-tangenten kan du ångra ett val med ett VK-klick. Närduärnöjd och tryckerhk, får dufram rutan till vänster. Här kan duavsluta med Do It eller -om du vill fortsätta -ta (continue). Du kan hålla på med valprocessen hur länge du vill -först när duklickar på Do It utförsraderingen. Om duskulletryckabokstaven H, får dufram rutannederstpåsidan. Här serdualla kortkommandon, som du kan använda för att snabba upp dina val 11
