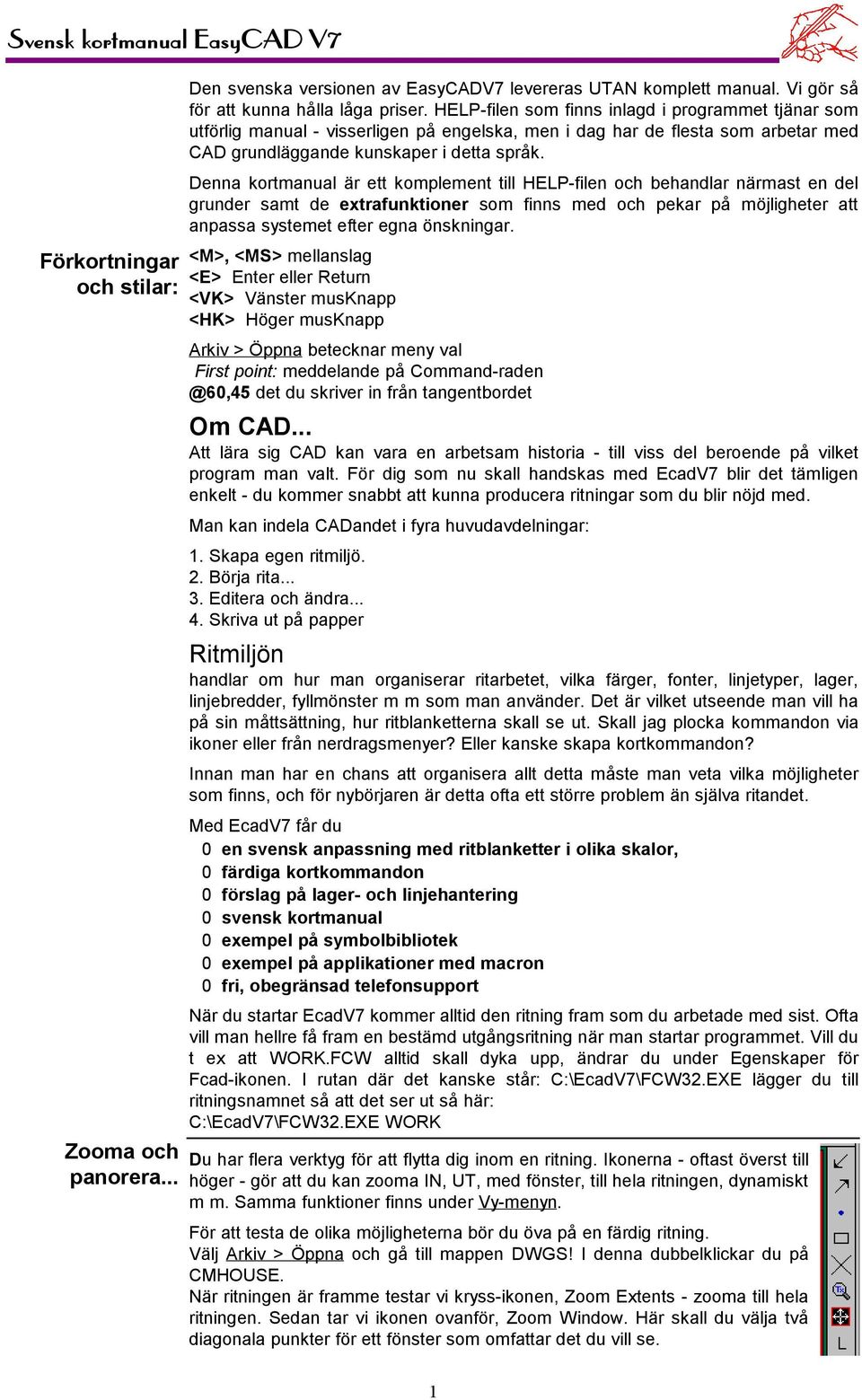

1 Förkortningar och stilar: Zooma och panorera... Den svenska versionen av EasyCADV7 levereras UTAN komplett manual. Vi gör så för att kunna hålla låga priser. HELP-filen som finns inlagd iprogrammet tjänar som utförlig manual -visserligen på engelska, men idag har de flesta som arbetar med CAD grundläggande kunskaper idetta språk. Denna kortmanual är ett komplement till HELP-filen och behandlar närmast en del grunder samt de extrafunktioner som finns med och pekar på möjligheter att anpassa systemet efter egna önskningar. <M>, <MS> mellanslag <E> Enter eller Return <VK> Vänster musknapp <HK> Höger musknapp Arkiv > Öppna betecknar meny val First point: meddelande på det du skriver in från tangentbordet Om CAD... Att lära sig CAD kan vara en arbetsam historia - till viss del beroende på vilket program man valt. För dig som nu skall handskas med EcadV7 blir det tämligen enkelt -du kommer snabbt att kunna producera ritningar som du blir nöjd med. Man kan indela CADandet ifyra huvudavdelningar: 1. Skapa egen ritmiljö. 2. Börja rita Editera och ändra Skriva ut på papper Ritmiljön handlar om hur man organiserar ritarbetet, vilka färger, fonter, linjetyper, lager, linjebredder, fyllmönster mmsom man använder. Det är vilket utseende man vill ha på sin måttsättning, hur ritblanketterna skall se ut. Skall jag plocka kommandon via ikoner eller från nerdragsmenyer? Eller kanske skapa kortkommandon? Innan man har en chans att organisera allt detta måste man veta vilka möjligheter som finns, och för nybörjaren är detta ofta ett större problem än själva ritandet. Med EcadV7 får du 0 en svensk anpassning med ritblanketter iolika skalor, 0 färdiga kortkommandon 0 förslag på lager- och linjehantering 0 svensk kortmanual 0 exempel på symbolbibliotek 0 exempel på applikationer med macron 0 fri, obegränsad telefonsupport När du startar EcadV7 kommer alltid den ritning fram som du arbetade med sist. Ofta vill man hellre få fram en bestämd utgångsritning när man startar programmet. Vill du t ex att WORK.FCW alltid skall dyka upp, ändrar du under Egenskaper för Fcad-ikonen. I rutan där det kanske står: C:\EcadV7\FCW32.EXE lägger du till ritningsnamnet så att det ser ut så här: C:\EcadV7\FCW32.EXE WORK Du har flera verktyg för att flytta dig inom en ritning. Ikonerna -oftast överst till höger -gör att du kan zooma IN, UT, med fönster, till hela ritningen, dynamiskt mm. Samma funktioner finns under Vy-menyn. För att testa de olika möjligheterna bör du öva på en färdig ritning. Välj Arkiv > Öppna och gå till mappen DWGS! I denna dubbelklickar du på CMHOUSE. När ritningen är framme testar vi kryss-ikonen, Zoom Extents -zooma till hela ritningen. Sedan tar vi ikonen ovanför, Zoom Window. Här skall du välja två diagonala punkter för ett fönster som omfattar det du vill se. 1

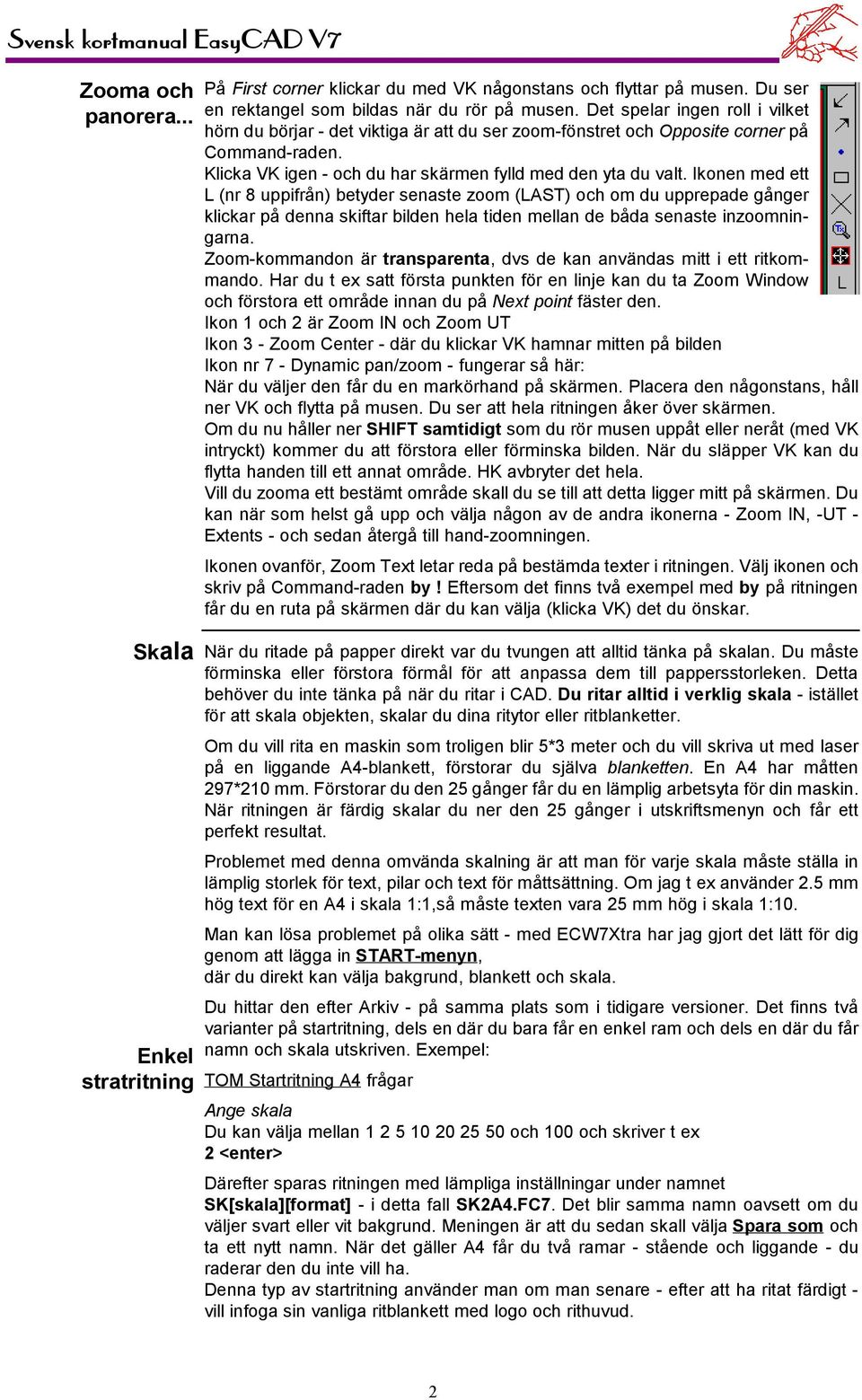

2 Zooma och panorera... Skala Enkel stratritning På First corner klickar du med VK någonstans och flyttar på musen. Du ser en rektangel som bildas när du rör på musen. Det spelar ingen roll ivilket hörn du börjar -det viktiga är att du ser zoom-fönstret och Opposite corner på Command-raden. Klicka VK igen -och du har skärmen fylld med den yta du valt. Ikonen med ett L(nr 8uppifrån) betyder senaste zoom (LAST) och om du upprepade gånger klickar på denna skiftar bilden hela tiden mellan de båda senaste inzoomningarna. Zoom-kommandon är transparenta, dvs de kan användas mitt i ett ritkommando. Har du tex satt första punkten för en linje kan du ta Zoom Window och förstora ett område innan du på Next point fäster den. Ikon 1och 2är Zoom IN och Zoom UT Ikon 3-Zoom Center -där du klickar VK hamnar mitten på bilden Ikon nr 7-Dynamic pan/zoom -fungerar så här: När du väljer den får du en markörhand på skärmen. Placera den någonstans, håll ner VK och flytta på musen. Du ser att hela ritningen åker över skärmen. Om du nu håller ner SHIFT samtidigt som du rör musen uppåt eller neråt (med VK intryckt) kommer du att förstora eller förminska bilden. När du släpper VK kan du flytta handen till ett annat område. HK avbryter det hela. Vill du zooma ett bestämt område skall du se till att detta ligger mitt på skärmen. Du kan när som helst gå upp och välja någon av de andra ikonerna -Zoom IN, -UT - Extents -och sedan återgå till hand-zoomningen. Ikonen ovanför, Zoom Text letar reda på bestämda texter iritningen. Välj ikonen och skriv på Command-raden by!eftersom det finns två exempel med by på ritningen får du en ruta på skärmen där du kan välja (klicka VK) det du önskar. När du ritade på papper direkt var du tvungen att alltid tänka på skalan. Du måste förminska eller förstora förmål för att anpassa dem till pappersstorleken. Detta behöver du inte tänka på när du ritar icad. Du ritar alltid i verklig skala - istället för att skala objekten, skalar du dina ritytor eller ritblanketter. Om du vill rita en maskin som troligen blir 5*3 meter och du vill skriva ut med laser på en liggande A4-blankett, förstorar du själva blanketten. En A4 har måtten 297*210 mm. Förstorar du den 25 gånger får du en lämplig arbetsyta för din maskin. När ritningen är färdig skalar du ner den 25 gånger iutskriftsmenyn och får ett perfekt resultat. Problemet med denna omvända skalning är att man för varje skala måste ställa in lämplig storlek för text, pilar och text för måttsättning. Om jag tex använder 2.5 mm hög text för en A4 iskala 1:1,så måste texten vara 25 mm hög iskala 1:10. Man kan lösa problemet på olika sätt -med ECW7Xtra har jag gjort det lätt för dig genom att lägga in START-menyn, där du direkt kan välja bakgrund, blankett och skala. Du hittar den efter Arkiv -på samma plats som itidigare versioner. Det finns två varianter på startritning, dels en där du bara får en enkel ram och dels en där du får namn och skala utskriven. Exempel: TOM Startritning A4 frågar Ange skala Du kan välja mellan och 100 och skriver tex 2<enter> Därefter sparas ritningen med lämpliga inställningar under namnet SK[skala][format] -i detta fall SK2A4.FC7. Det blir samma namn oavsett om du väljer svart eller vit bakgrund. Meningen är att du sedan skall välja Spara som och ta ett nytt namn. När det gäller A4 får du två ramar -stående och liggande -du raderar den du inte vill ha. Denna typ av startritning använder man om man senare -efter att ha ritat färdigt - vill infoga sin vanliga ritblankett med logo och rithuvud. 2

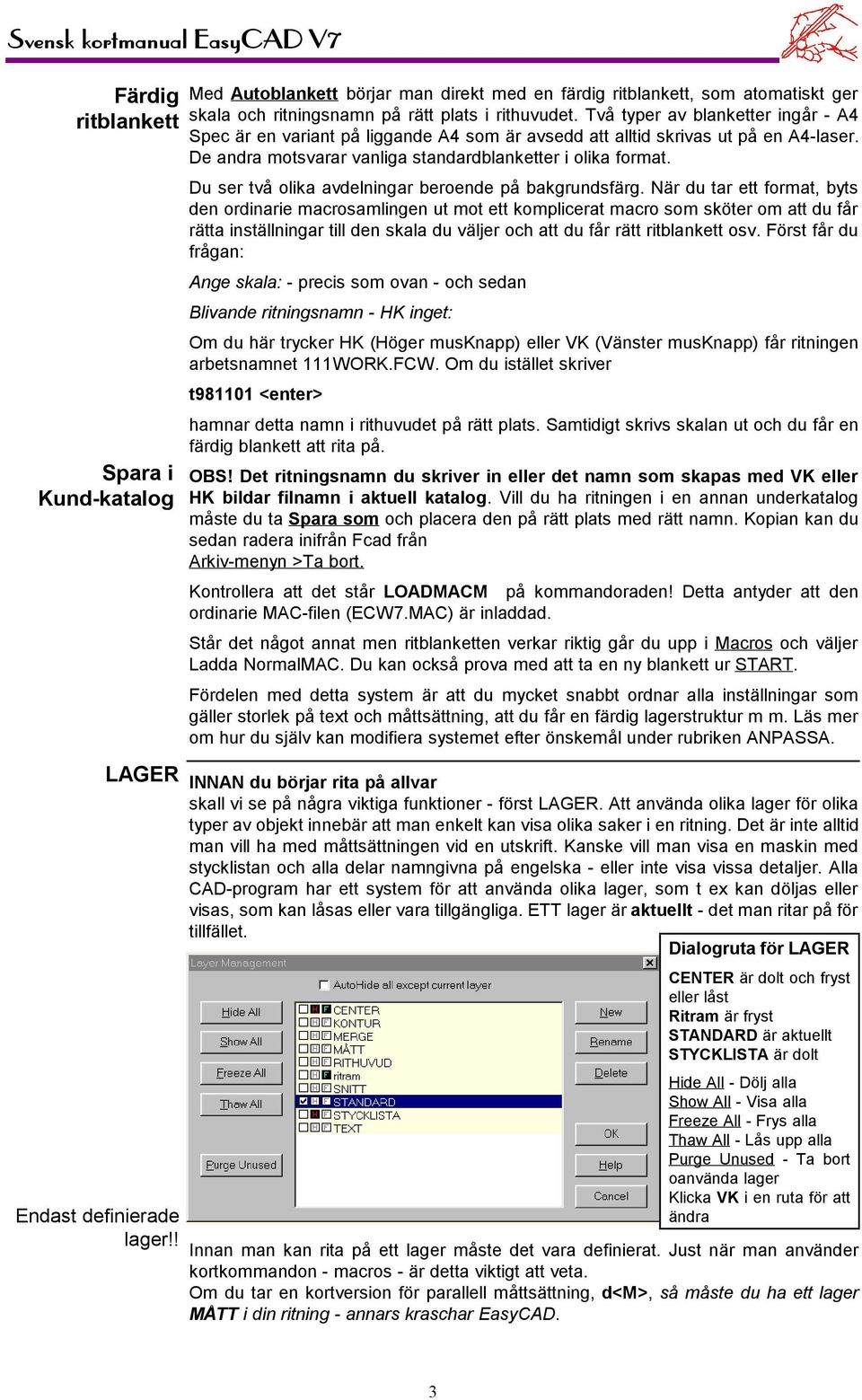

3 Färdig ritblankett Spara i Kund-katalog LAGER Endast definierade lager!! Med Autoblankett börjar man direkt med en färdig ritblankett, som atomatiskt ger skala och ritningsnamn på rätt plats irithuvudet. Två typer av blanketter ingår -A4 Spec är en variant på liggande A4 som är avsedd att alltid skrivas ut på en A4-laser. De andra motsvarar vanliga standardblanketter iolika format. Du ser två olika avdelningar beroende på bakgrundsfärg. När du tar ett format, byts den ordinarie macrosamlingen ut mot ett komplicerat macro som sköter om att du får rätta inställningar till den skala du väljer och att du får rätt ritblankett osv. Först får du frågan: Ange skala: -precis som ovan -och sedan Blivande ritningsnamn -HK inget: Om du här trycker HK (Höger musknapp) eller VK (Vänster musknapp) får ritningen arbetsnamnet 111WORK.FCW. Om du istället skriver t <enter> hamnar detta namn irithuvudet på rätt plats. Samtidigt skrivs skalan ut och du får en färdig blankett att rita på. OBS! Det ritningsnamn du skriver in eller det namn som skapas med VK eller HK bildar filnamn iaktuell katalog. Vill du ha ritningen ien annan underkatalog måste du ta Spara som och placera den på rätt plats med rätt namn. Kopian kan du sedan radera inifrån Fcad från Arkiv-menyn >Ta bort. Kontrolleraatt det står LOADMACM på kommandoraden! Dettaantyder att den ordinarie MAC-filen (ECW7.MAC) är inladdad. Står det något annat men ritblanketten verkar riktig går du upp i Macros och väljer Ladda NormalMAC. Du kan också prova med att ta en ny blankett ur START. Fördelen med detta system är att du mycket snabbt ordnar alla inställningar som gäller storlek på text och måttsättning, att du får en färdig lagerstruktur mm. Läs mer om hur du själv kan modifiera systemet efter önskemål under rubriken ANPASSA. INNAN du börjar rita på allvar skall vi se på några viktiga funktioner -först LAGER. Att använda olika lager för olika typer av objekt innebär att man enkelt kan visa olika saker ien ritning. Det är inte alltid man vill ha med måttsättningen vid en utskrift. Kanske vill man visa en maskin med stycklistan och alla delar namngivna på engelska -eller inte visa vissa detaljer. Alla CAD-program har ett system för att använda olika lager, som tex kan döljas eller visas, som kan låsas eller vara tillgängliga. ETT lager är aktuellt -det man ritar på för tillfället. Dialogruta förlager CENTER är dolt och fryst eller låst Ritram är fryst STANDARD är aktuellt STYCKLISTA är dolt Hide All -Dölj alla Show All -Visa alla Freeze All -Frys alla Thaw All -Lås upp alla Purge Unused - Ta bort oanvända lager Klicka VK ien ruta för att ändra Innan man kan rita på ett lager måste det vara definierat. Just när man använder kortkommandon -macros -är detta viktigt att veta. Om du tar en kortversion för parallell måttsättning, d<m>, så måste du ha ett lager MÅTT idin ritning -annars kraschar EasyCAD. 3

4 Färg och penntjocklek I macrot d görs lager MÅTT till aktuellt lager och om detta inte finns... Problemet går att lösa och med tiden kommer det att bli bättre. Så länge du alltid använder någon av ritningarna under START-menyn blir det inga problem -alla lager som anropas finns med idessa ritningar -under förutättning att du inte använder Purge...! Du väljer färg på dina objekt -när som helst, även mitt iett kommando -genom att klicka på en färg ifärglisten. Du ser vilken färg som är aktuell dels ifärgrutan till höger om Hammar-ikonen och dels som inramad ifärglisten. Aktuell penntjocklek bestämmer du idialogrutan, som du får fram genom att klicka VK irutan PThk: itracking-listen. Varje gång du anger en ny pennbredd lagras värdet i pil-menyn för rutan. Istället för att varje gång bestämma en ny penntjocklek, är det bättre att ändra i efterhand eller att införa någon form av automatik -något som EasyCAD7 har smarta lösningar på. Man kan nämligen på ett enkelt sätt koppla en viss färg till en bestämd penntjocklek. Show pen thickness on display -Visa penntjocklek på skärmen/ -when printing - vid utskrift Map outline color to pen thickness -Koppla färg till penntjocklek - efter de inställningar du gjort i rutan här intill Edit Color Map -redigera koppling För att koppla färg gul (#4) till penntjocklek markera gul, skriv in imm-rutan, tryck på Set. Klicka på Print Black om du alltid vill ha utskrift i svart -se dock Print everything black iutskriftsrutan. Inställningarna gäller om du markerar Map Outline color to pen thickness Linjetyp De linjetyper som finns med i startritningarna är alla editerbara och i det nya FC7-formatet. Du kan hämta fler typer från en Gallery File eller tillverka nya direkt. Läs mer om detta i kapitlet om att anpassa systemet -Gallery Files. Se också i Helpfilen. Update List uppgraderar visningen av använda linjetyper ilinestyle-menyn. 4

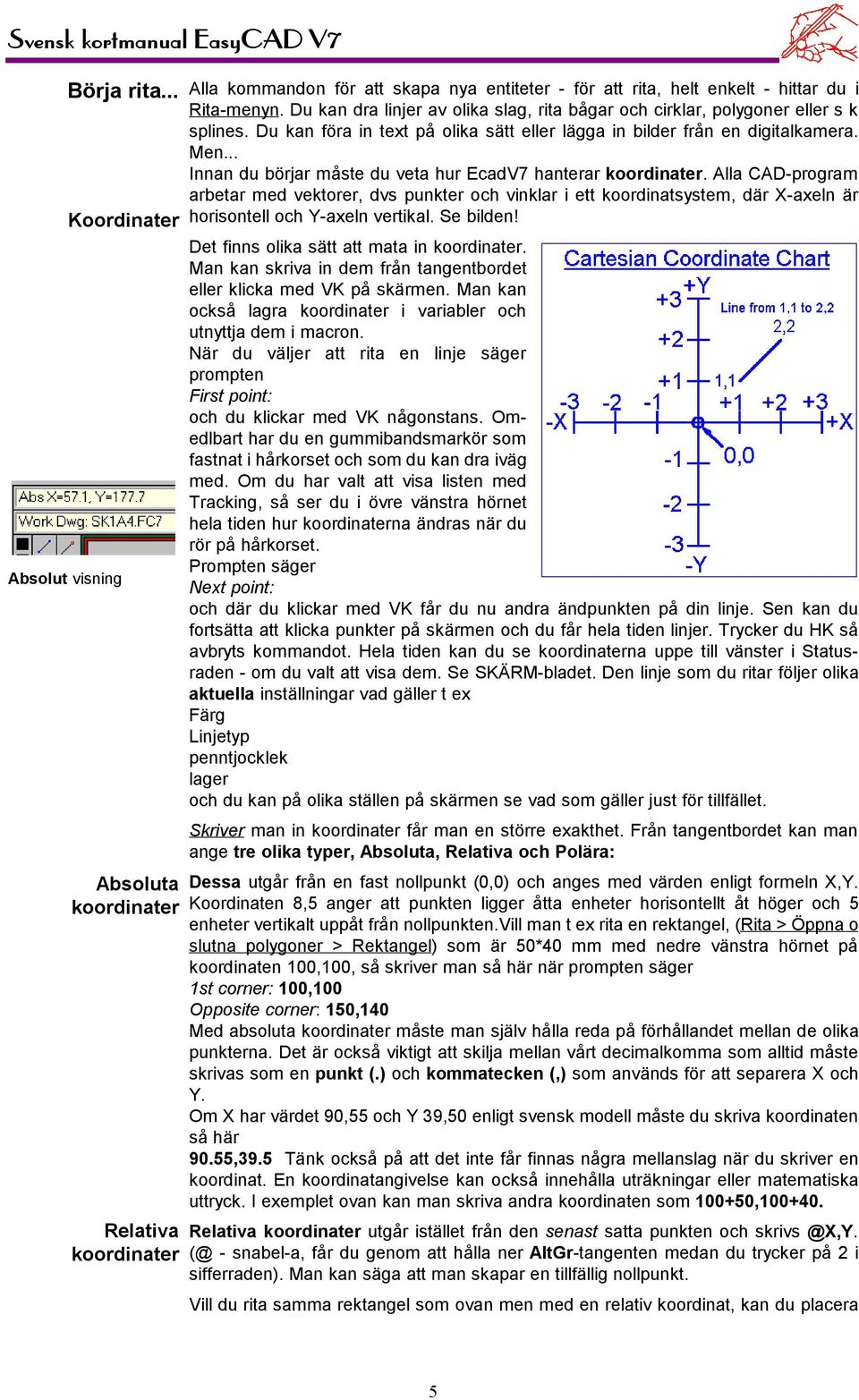

5 Absolut visning Börja rita... Koordinater Absoluta koordinater Relativa koordinater Alla kommandon för att skapa nya entiteter - för att rita, helt enkelt -hittar du i Rita-menyn. Du kan dra linjer av olika slag, rita bågar och cirklar, polygoner eller sk splines. Du kan föra in text på olika sätt eller lägga in bilder från en digitalkamera. Men... Innan du börjar måste du veta hur EcadV7 hanterar koordinater. Alla CAD-program arbetar med vektorer, dvs punkter och vinklar iett koordinatsystem, där X-axeln är horisontell och Y-axeln vertikal. Se bilden! Det finns olika sätt att mata in koordinater. Man kan skriva in dem från tangentbordet eller klicka med VK på skärmen. Man kan också lagra koordinater i variabler och utnyttja dem imacron. När du väljer att rita en linje säger prompten First point: och du klickar med VK någonstans. Omedlbart har du en gummibandsmarkör som fastnat ihårkorset och som du kan dra iväg med. Om du har valt att visa listen med Tracking, så ser du iövre vänstra hörnet hela tiden hur koordinaterna ändras när du rör på hårkorset. Prompten säger Next point: och där du klickar med VK får du nu andra ändpunkten på din linje. Sen kan du fortsätta att klicka punkter på skärmen och du får hela tiden linjer. Trycker du HK så avbryts kommandot. Hela tiden kan du se koordinaterna uppe till vänster istatusraden -om du valt att visa dem. Se SKÄRM-bladet. Den linje som du ritar följer olika aktuella inställningar vad gäller tex Färg Linjetyp penntjocklek lager och du kan på olika ställen på skärmen se vad som gäller just för tillfället. Skriver man in koordinater får man en större exakthet. Från tangentbordet kan man ange tre olika typer, Absoluta, Relativa och Polära: Dessa utgår från en fast nollpunkt (0,0) och anges med värden enligt formeln X,Y. Koordinaten 8,5 anger att punkten ligger åtta enheter horisontellt åt höger och 5 enheter vertikalt uppåt från nollpunkten.vill man tex rita en rektangel, (Rita >Öppna o slutna polygoner > Rektangel) som är 50*40 mm med nedre vänstra hörnet på koordinaten 100,100, så skriver man så här när prompten säger 1st corner: 100,100 Opposite corner: 150,140 Med absoluta koordinater måste man själv hålla reda på förhållandet mellan de olika punkterna. Det är också viktigt att skilja mellan vårt decimalkomma som alltid måste skrivas som en punkt (.) och kommatecken (,) som används för att separera X och Y. Om Xhar värdet 90,55 och Y39,50 enligt svensk modell måste du skriva koordinaten så här 90.55,39.5 Tänk också på att det inte får finnas några mellanslag när du skriver en koordinat. En koordinatangivelse kan också innehålla uträkningar eller matematiska uttryck. I exemplet ovan kan man skriva andra koordinaten som , Relativa koordinater utgår istället från den senast satta punkten och (@ -snabel-a, får du genom att hålla ner AltGr-tangenten medan du trycker på 2 i sifferraden). Man kan säga att man skapar en tillfällig nollpunkt. Vill du rita samma rektangel som ovan men med en relativ koordinat, kan du placera 5

6 Relativ visning Polära koordinater Polär visning Viktigt! första punkten var som helst, och sedan på Opposite corner: Du kan också använda negativa tal säger att punkten finns 34 mm åt höger och 56 mm nedåt från senaste punkt räknat Ofta är detta sätt lättare att använda -och ännu lättare blir det om du väljer relativ koordinatvisning istatusraden och lämpligt raster. Polära koordinater utgår också från den senast angivna punkten och har formeln <[vinkel],[längd]. Detta sätt är utmärkt när man ritar linjer -däremot inte för rektanglar. Vill man ha en linje som lutar 45 grader och är 95 mm lång, skriver man - när första punkten placerats - <45,95 Vill man rita en linje som är =omkretsen av en cirkel med radien 38.6 mm kan man ange andra punkten som <45,38.6*2*3.14 Gradtal räknas alltid motsols från 0 grader motsvarande klockan grader blir rakt upp eller klockan 12, 180 grader klockan 9 osv. Även negativa tal kan användas, -120 är samma som 240 grader eller klockan 7. Du kan själv bestämma vilken visning av koordinater du skall ha istatus- eller Trackingraden -uppe till vänster. När du klickar med VK där byter du till nästa sätt att visa koordinater. Du kan alltså stega dig igenom alla typer - även blankt - tills du är nöjd.. Se SKÄRM-sidan! Observera! Oavsett vilken visning du väljer på Statusraden måste du alltid skriva t om du vill ange en relativ koordinat eller <60,75 för att ange vinkeln 60 grader och längden 75. PUNKTLÅSNING - MODifiers IPLÅS-menyn (Modifiers) hittar du de viktiga funktionerna för punktlåsning. Lägg märke till att du inte kan använda dessa förrän du begärt ett ritkommando. Om du har en cirkeloch villrita en linje från dess centrun, begär du Rita>Linje och på 1st point: går du med muspekaren till PLÅS-menyn, öppnar den och klickar på Center. Du får en liten fyrkant på skärmen, placerar den på cirkelns periferi och klickar med VK. Linjen fastnar icirkelcentrum och du kan dra den vart du vill. Vill du rita en linje parallell med en annan kan du efter första punkten ta Parallell i PLÅS-menyn och klicka med VKpå en linje. Din nya linje låser tillsamma riktning som den valda linjen -du kan gå åt två håll. Vi tar fler exempel för att undersöka ett par speciella låsningar. Följ gärna beskrivningen när du sitter framför datorn! Börja iså fall med att ta in en blankett i skala 1:1 via START Ref.Point används för att bestämma en senaste som kan användas som utgångspunkt för en relativ eller polär koordinat. Antag att du vill placera en cirkel med radien 3 mm inuti en rektangel som har storleken 65 *45 mm. Cirkelns centrum skall ligga 12 mm ix-led och 15 mm iy-led från rektangelns nedre vänstra hörn. Så här: 1. Skriv B<M>. (detta är kortkommando för en rektangel/box) Klicka första punkten någonstans nära mitten av blanketten och skriv på Opposite Du har fått en rektangel med måtten 65*45 mm. 2. Skriv CR <M> (cirkel med radie) 3. Radius: skriv 3.Nu ser du en cirkel på skärmen och Center: på Commandraden. 6

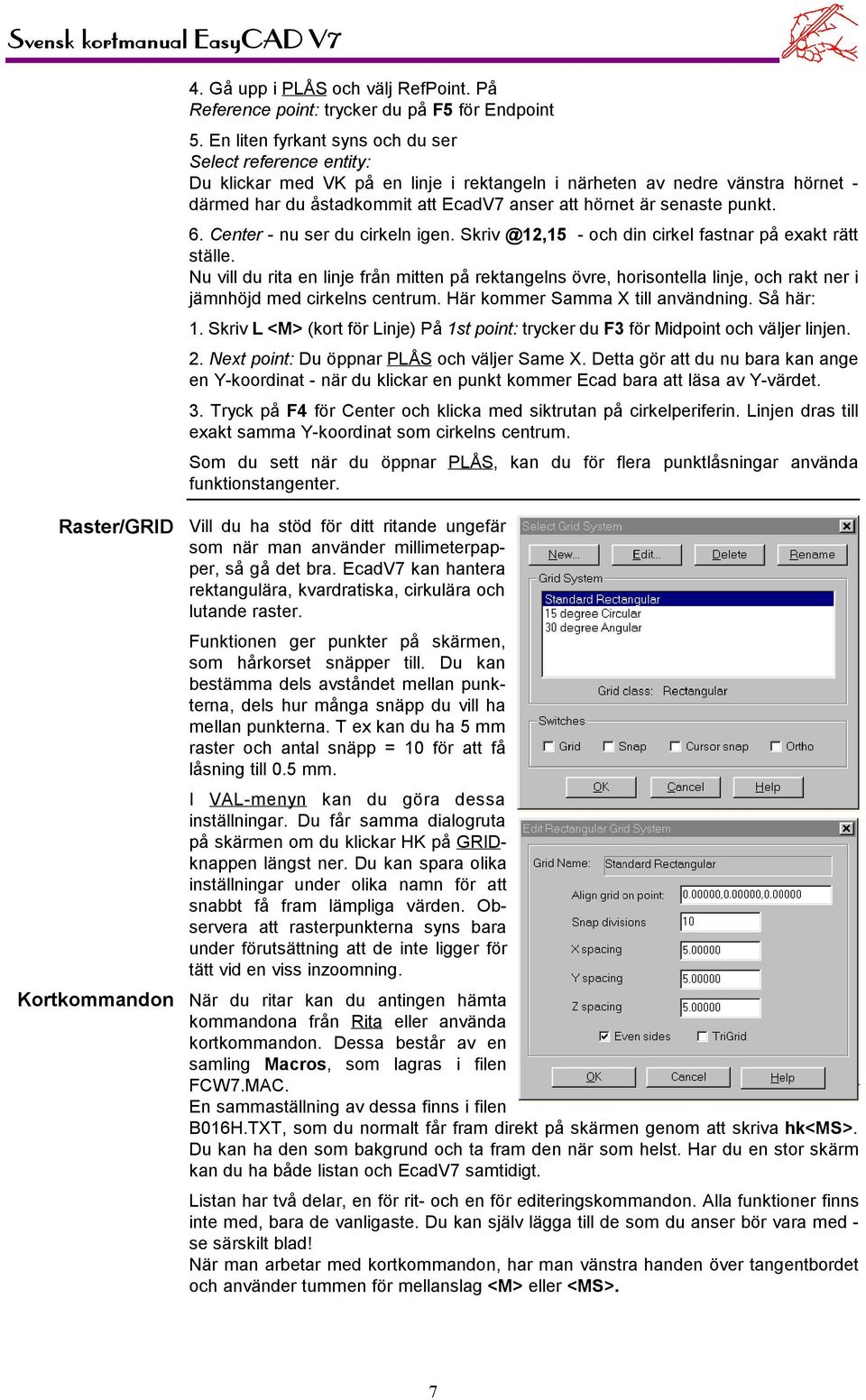

7 4. Gå upp i PLÅS och välj RefPoint. På Reference point: trycker du på F5 för Endpoint 5. En liten fyrkant syns och du ser Select reference entity: Du klickar med VK på en linje irektangeln inärheten av nedre vänstra hörnet - därmed har du åstadkommit att EcadV7 anser att hörnet är senaste punkt. 6. Center - nu ser du cirkeln igen. - och din cirkel fastnar på exakt rätt ställe. Nu vill du rita en linje från mitten på rektangelns övre, horisontella linje, och rakt ner i jämnhöjd med cirkelns centrum. Här kommer Samma Xtill användning. Så här: 1. Skriv L<M> (kort för Linje) På 1st point: trycker du F3 för Midpoint och väljer linjen. 2. Next point: Du öppnar PLÅS och väljer Same X. Detta gör att du nu bara kan ange en Y-koordinat -när du klickar en punkt kommer Ecad bara att läsa av Y-värdet. 3. Tryck på F4 för Center och klicka med siktrutan på cirkelperiferin. Linjen dras till exakt samma Y-koordinat som cirkelns centrum. Som du sett när du öppnar PLÅS, kan du för flera punktlåsningar använda funktionstangenter. Raster/GRID Kortkommandon Vill du ha stöd för ditt ritande ungefär som när man använder millimeterpapper, så gå det bra. EcadV7 kan hantera rektangulära, kvardratiska, cirkulära och lutande raster. Funktionen ger punkter på skärmen, som hårkorset snäpper till. Du kan bestämma dels avståndet mellan punkterna, dels hur många snäpp du vill ha mellan punkterna. Tex kan du ha 5mm raster och antal snäpp = 10 för att få låsning till 0.5 mm. I VAL-menyn kan du göra dessa inställningar. Du får samma dialogruta på skärmen om du klickar HK på GRIDknappen längst ner. Du kan spara olika inställningar under olika namn för att snabbt få fram lämpliga värden. Observera att rasterpunkterna syns bara under förutsättning att de inte ligger för tätt vid en viss inzoomning. När du ritar kan du antingen hämta kommandona från Rita eller använda kortkommandon. Dessa består av en samling Macros, som lagras i filen FCW7.MAC. En sammaställning av dessa finns ifilen B016H.TXT, som du normalt får fram direkt på skärmen genom att skriva hk<ms>. Du kan ha den som bakgrund och ta fram den när som helst. Har du en stor skärm kan du ha både listan och EcadV7 samtidigt. Listan har två delar, en för rit- och en för editeringskommandon. Alla funktioner finns inte med, bara de vanligaste. Du kan själv lägga till de som du anser bör vara med - se särskilt blad! När man arbetar med kortkommandon, har man vänstra handen över tangentbordet och använder tummen för mellanslag <M> eller <MS>. 7
