1 Mikrobiologisk riskbedömning av dricksvattenförsörjning (QMRA) Thomas Pettersson Chalmers tekniska högskola, Göteborg

2 Vilka risker finns i dricksvattenförsörjningen? Vattenbrist (kvantitetsrisk) Kemiska utsläpp (kvalitetsrisk, kroniska sjukdomsrisker) Mikrobiologiska utsläpp (kvalitetsrisk, akut infektionsrisk) QMRA analys (kvantifiering av infektionsrisk) MBA analys (kvalitativ analys av mikrobiologisk barriärhöjd)

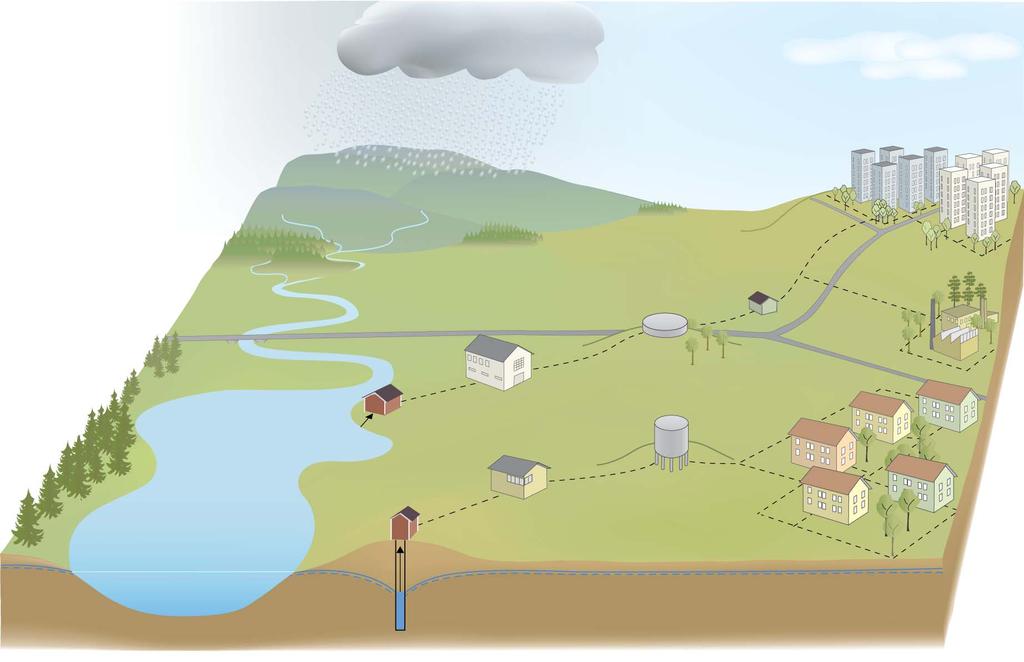

3 Mikrobiologiska risker från källa till tappkran Dricksvattenrisk Ytvattensystem Pumpstation Reservoar Vattenverk Råvattenintag Brunn Reservoar Vattenverk Grundvattensystem Råvatten Beredning Distribution

4 Patogener i dricksvatten Bakterier: Campylobacter EHEC Salmonella Virus: Norovirus Protozoer/parasiter: Cryptosporidium Giardia Rotavirus

5 Patogenförekomst i råvattnet [#patogener/l] QMRA principer Avskiljning/inaktivering i aktuella beredningsprocesser [log 10 -avskiljning] GENERIC MODEL: Drinking Water QMRA Read me first! 1. Choose Reference Pathogens for QMRA 2. Characterise the source water Choose approach for quantifying source water pathogen concentration: Bacteria concentration: Virus concentration: Protozoan concentration: In the absence of pathogen estimates in raw water, select "Model concentration assuming source is raw sewage" and then enter the contribution from a specific point source. 3. Drinking Water Treatment Processes Select "Yes" to include process in your treatment train Yes Yes No No Läs mig först! Additional Process 1: Conventional Treatment: Coagulation/Flocculation/Sedimentation/Rapid Filtration Additional Process 2: Version: Beta - October 23, For testing purposes only Slow Sand Filtration / Biological Filtration Choose one reference pathogen from each group Bacterial Pathogen: Viral Pathogen: Protozoan Pathogen: Campylobacter Adenovirus Cryptosporidium Directly enter bacteria concentration (org. per litre) Directly enter virus concentration (virus units per litre) Directly enter protozoan concentration ([oo]cysts per litre) Additional Process Barrier 1 Conventional Treatment Performance Additional Process Barrier 2 Slow Sand Filtration/Biological Filtration Performance QMRA Model 2009 Occurrence Pre-chlorination user input Enter concentration (org. per litre): Lognorma Lognorma Lognormal Model concentration assuming source is raw sewage Pathogen Concentration in Source Water Post Additional Process Barrier 1 Post Conventional Treatment Post Additional Process Barrier 2 Post SSF Indicies by Additional Barrier 1 by Conventional Treatment by Additional Barrier 2 by SSF Konsumtionsvolym dricksvatten [L/d] No No Additional Process 3: Additional Process Barrier 3 UV Disinfection UV Disinfection Performance user input Post Additional Process 3 Post UV by additional process 3 by UV No Additional Process 4: user input Dos-respons-samband Additional Process Barrier 4 Yes Chlorination 1 Method of chlorination Free Chlorine Chlorination Performance No Chlorination 2 Method of chlorination Free Chlorine Chlorination Performance Post Additional Process 4 Post Chlorination 1 Post Chlorination 2 by additional process 4 by chlorination by chlorination 2 ber. infektionsnivå [andel infekterade] 4. Exposure Choose basis for consumption volume: Default: Swedish consumption study (Westrell, 2006) Enter local exposure volume (litre) Lognorma Exposure Westrell 2006 Volume 5. Dose-Response Dose-Response Functions Dose Pinf by treatment process Pinf annual 6. Risk Characterisation DALYs DALYs Results Log 10 reduction by treatment process Probability of Infection (daily) Probability of Infection (annual) DALYs Calc Pinf Calc Pinf annual Calc Calc

6 QMRA verktyget Historik Första MRA verktyget (för ytvattenverk) lanserades 2009 (SVU finansierat projekt) Verktyget uppdaterades 2011, men blev aldrig publikt (flera buggar /felaktigheter) DRICKS uppdrogs förvalta och vidareutveckla verktyget 2013 Användargrupp QMRA bildades 2014 Gruppen består av forskare, konsulter, vattenproducenter Projektet Vidareutveckling av QMRAverktyget Fas 1 klart 2016 Rapport och verktyg lanseras idag! (på DRICKS hemsida) (QMRA = Quantitative Microbial Risk Assessment)

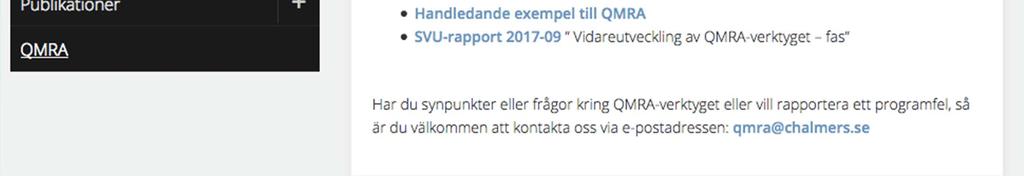

7 QMRA verktyg och dokumentation Synpunkter kan lämnas på:

8 QMRA verktyget (webbversionen) Startsida och råvattenkvalitet

9 QMRA verktyget (webbversionen) Beredningsprocesser Kemisk fällning

10 QMRA verktyget (webbversionen) Vattenkonsumtion

11 QMRA verktyget (webbversionen) Infektionsrisk (riskkarakterisering)

12 Fortsatt arbete QMRA verktyget kompletteras med flera nya moduler: Konstgjord infiltration/grundvattenmodul Enskilda dricksvattenbrunnar/enskilda avlopp Råvattenkvalitetsmodul Distributionssystem Användarmanual tas fram Fler handledande exempel tas fram

13 Summering QMRA verktyget har korrigerats och uppdaterats 2016 Verktyget finns fritt tillgängligt för dricksvattenbranschen på DRICKS hemsida: Fler QMRA moduler kommer att utvecklas Användarmanual tas fram Fler handledande exempel tas fram

14 Frågor?
