1 Arbetsboken för pilotprojekt med BIM BIM-användningsplan för organisationer BIM-användningsplan för projekt

2 Innehåll BIM-användningsplan för organisationer 6 Enlighet med organisationens helhetsvision 7 BIM-mål 8 Aktuella utvecklingsverktyg 9 Planerade modeller 12 Planerade analysuppgifter 14 Aktuella färdigheter 17 Färdighetskrav 19 Befintlig utbildningsplan och befintliga krav BIM-användningsplan för projekt Supportplan 22 Projektbeskrivning 24 Huvudsakligt samarbetsteam 25 Projektets mål och målsättning 26 Projektfaser/-milstolpar 27 Modellhanterare 28 Planerade modeller 29 Kontraktsdokument 31 Detaljerad analysplan 32 Namngivningsregler för filer/modeller 35 Granska ritningar 36 Övriga affärsprocesser gällande konstruktionshantering 37 Slutgiltig modell 38 BIM-samordning 39 Ytterligare resurser 41 2

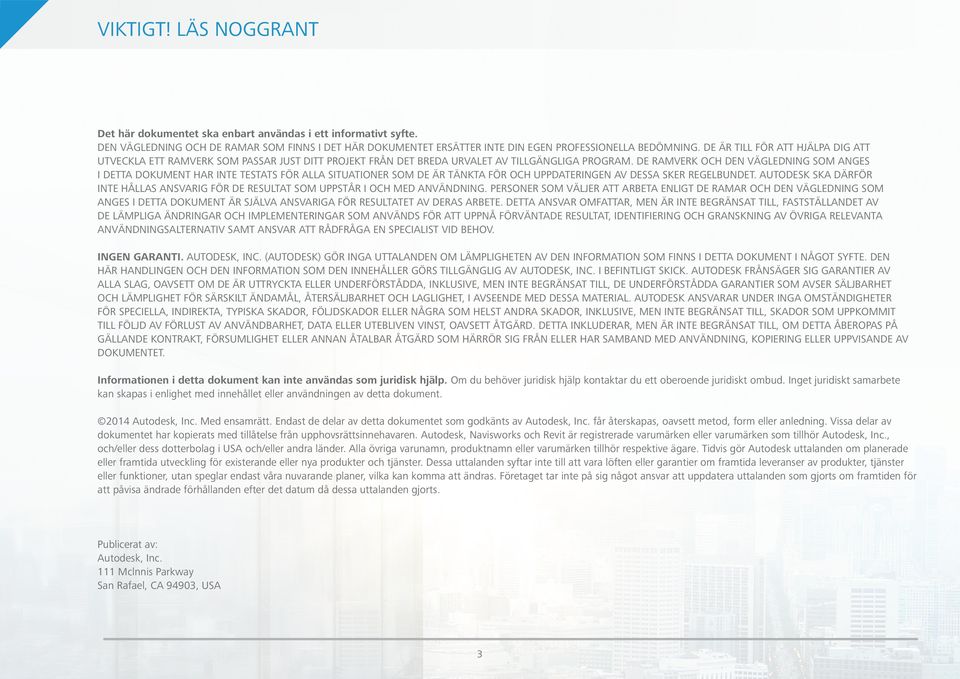

3 VIKTIGT! LÄS NOGGRANT Det här dokumentet ska enbart användas i ett informativt syfte. DEN VÄGLEDNING OCH DE RAMAR SOM FINNS I DET HÄR DOKUMENTET ERSÄTTER INTE DIN EGEN PROFESSIONELLA BEDÖMNING. DE ÄR TILL FÖR ATT HJÄLPA DIG ATT UTVECKLA ETT RAMVERK SOM PASSAR JUST DITT PROJEKT FRÅN DET BREDA URVALET AV TILLGÄNGLIGA PROGRAM. DE RAMVERK OCH DEN VÄGLEDNING SOM ANGES I DETTA DOKUMENT HAR INTE TESTATS FÖR ALLA SITUATIONER SOM DE ÄR TÄNKTA FÖR OCH UPPDATERINGEN AV DESSA SKER REGELBUNDET. AUTODESK SKA DÄRFÖR INTE HÅLLAS ANSVARIG FÖR DE RESULTAT SOM UPPSTÅR I OCH MED ANVÄNDNING. PERSONER SOM VÄLJER ATT ARBETA ENLIGT DE RAMAR OCH DEN VÄGLEDNING SOM ANGES I DETTA DOKUMENT ÄR SJÄLVA ANSVARIGA FÖR RESULTATET AV DERAS ARBETE. DETTA ANSVAR OMFATTAR, MEN ÄR INTE BEGRÄNSAT TILL, FASTSTÄLLANDET AV DE LÄMPLIGA ÄNDRINGAR OCH IMPLEMENTERINGAR SOM ANVÄNDS FÖR ATT UPPNÅ FÖRVÄNTADE RESULTAT, IDENTIFIERING OCH GRANSKNING AV ÖVRIGA RELEVANTA ANVÄNDNINGSALTERNATIV SAMT ANSVAR ATT RÅDFRÅGA EN SPECIALIST VID BEHOV. INGEN GARANTI. AUTODESK, INC. (AUTODESK) GÖR INGA UTTALANDEN OM LÄMPLIGHETEN AV DEN INFORMATION SOM FINNS I DETTA DOKUMENT I NÅGOT SYFTE. DEN HÄR HANDLINGEN OCH DEN INFORMATION SOM DEN INNEHÅLLER GÖRS TILLGÄNGLIG AV AUTODESK, INC. I BEFINTLIGT SKICK. AUTODESK FRÅNSÄGER SIG GARANTIER AV ALLA SLAG, OAVSETT OM DE ÄR UTTRYCKTA ELLER UNDERFÖRSTÅDDA, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, DE UNDERFÖRSTÅDDA GARANTIER SOM AVSER SÄLJBARHET OCH LÄMPLIGHET FÖR SÄRSKILT ÄNDAMÅL, ÅTERSÄLJBARHET OCH LAGLIGHET, I AVSEENDE MED DESSA MATERIAL. AUTODESK ANSVARAR UNDER INGA OMSTÄNDIGHETER FÖR SPECIELLA, INDIREKTA, TYPISKA SKADOR, FÖLJDSKADOR ELLER NÅGRA SOM HELST ANDRA SKADOR, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, SKADOR SOM UPPKOMMIT TILL FÖLJD AV FÖRLUST AV ANVÄNDBARHET, DATA ELLER UTEBLIVEN VINST, OAVSETT ÅTGÄRD. DETTA INKLUDERAR, MEN ÄR INTE BEGRÄNSAT TILL, OM DETTA ÅBEROPAS PÅ GÄLLANDE KONTRAKT, FÖRSUMLIGHET ELLER ANNAN ÅTALBAR ÅTGÄRD SOM HÄRRÖR SIG FRÅN ELLER HAR SAMBAND MED ANVÄNDNING, KOPIERING ELLER UPPVISANDE AV DOKUMENTET. Informationen i detta dokument kan inte användas som juridisk hjälp. Om du behöver juridisk hjälp kontaktar du ett oberoende juridiskt ombud. Inget juridiskt samarbete kan skapas i enlighet med innehållet eller användningen av detta dokument Autodesk, Inc. Med ensamrätt. Endast de delar av detta dokumentet som godkänts av Autodesk, Inc. får återskapas, oavsett metod, form eller anledning. Vissa delar av dokumentet har kopierats med tillåtelse från upphovsrättsinnehavaren. Autodesk, Navisworks och Revit är registrerade varumärken eller varumärken som tillhör Autodesk, Inc., och/eller dess dotterbolag i USA och/eller andra länder. Alla övriga varunamn, produktnamn eller varumärken tillhör respektive ägare. Tidvis gör Autodesk uttalanden om planerade eller framtida utveckling för existerande eller nya produkter och tjänster. Dessa uttalanden syftar inte till att vara löften eller garantier om framtida leveranser av produkter, tjänster eller funktioner, utan speglar endast våra nuvarande planer, vilka kan komma att ändras. Företaget tar inte på sig något ansvar att uppdatera uttalanden som gjorts om framtiden för att påvisa ändrade förhållanden efter det datum då dessa uttalanden gjorts. Publicerat av: Autodesk, Inc. 111 Mclnnis Parkway San Rafael, CA 94903, USA 3

4 BIM-användningsplan för organisationer Arbetsboken för pilotprojekt med BIM är till för att erbjuda referensmaterial till arkitekter, konstruktörer, lantmätare, civilingenjörer, leverantörer och ägare för att kunna distribuera de bästa processerna och metoderna för byggnadsinformationsmodellen (BIM). Detta dokument medföljer kom igång-guiden för Autodesks BIM-pilotprojekt. Den här mallen kan användas som hjälpmedel vid planering av BIM-processimplementering. Varje avsnitt innehåller vägledning och exempel för att slutföra den redigerbara mallen. Dokumentet innehåller exempel på roller och ansvar som tillämpas alla parter, detaljerad och omfattande information som kan delas, relevanta affärsprocesser och tillhörande programvara. Med arbetsboken för användning får du hjälp med att hitta projektteam, definiera nyckelprocesser och samband under projektets gång, tilldela roller och ansvar samt välja programvarulösningar som genom kommunikation och samarbete minskar projektkostnaderna. 4

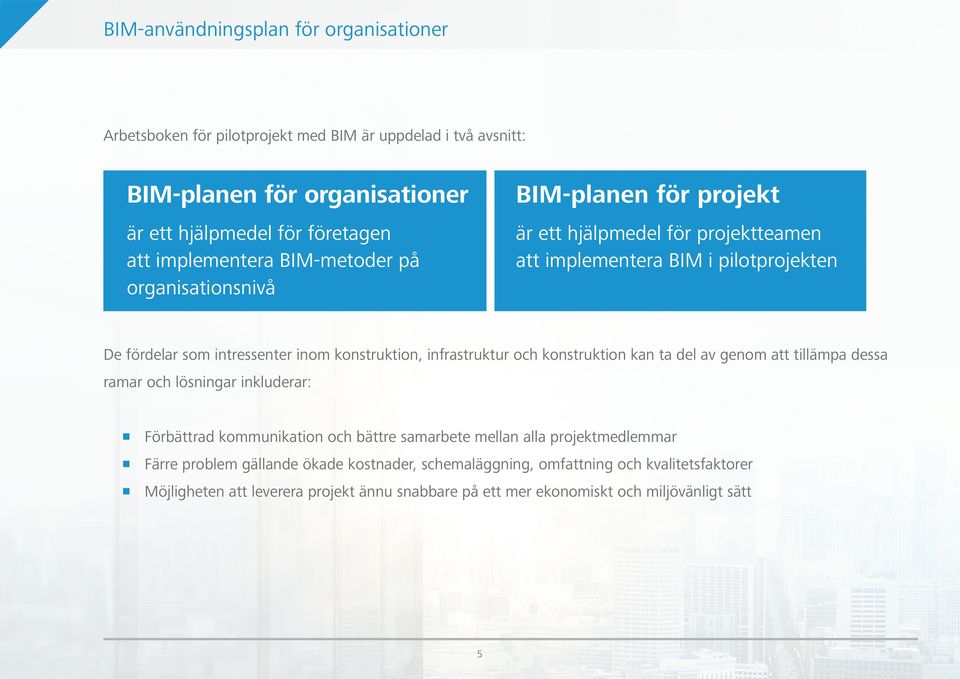

5 BIM-användningsplan för organisationer Arbetsboken för pilotprojekt med BIM är uppdelad i två avsnitt: BIM-planen för organisationer är ett hjälpmedel för företagen att implementera BIM-metoder på organisationsnivå BIM-planen för projekt är ett hjälpmedel för projektteamen att implementera BIM i pilotprojekten De fördelar som intressenter inom konstruktion, infrastruktur och konstruktion kan ta del av genom att tillämpa dessa ramar och lösningar inkluderar: Förbättrad kommunikation och bättre samarbete mellan alla projektmedlemmar Färre problem gällande ökade kostnader, schemaläggning, omfattning och kvalitetsfaktorer Möjligheten att leverera projekt ännu snabbare på ett mer ekonomiskt och miljövänligt sätt 5

6 BIM-användningsplan för organisationer BIM-användningsplan för organisationer En BIM-implementering innebär stora förändringar inom verksamheten. I det här avsnittet anger du organisationens BIM-vision, inklusive mål, målsättning och den inriktning som överensstämmer med organisationens helhetsvision. 6

7 BIM-användningsplan för organisationer I enlighet med organisationens helhetsvision I nedanstående fält gör du en lista över organisationens visionsredogörelser och anger huruvida BIM-implementeringen kan förbättra eller förändra denna vision. På de första raderna visas exempel. Redogörelse av organisationens vision Att vara ledande entreprenör för avancerade konstruktionsprojekt, där vi med hjälp av den rätta tekniken kan anta de utmaningar som våra konkurrenter inte kan. Visionsförbättring med BIM Tack vare BIM-metoderna kan vi sticka ut på marknaden genom att erbjuda våra kunder utökade tjänster. Visionsförändringar med BIM Med BIM kan vi slutföra fler projekt. 7

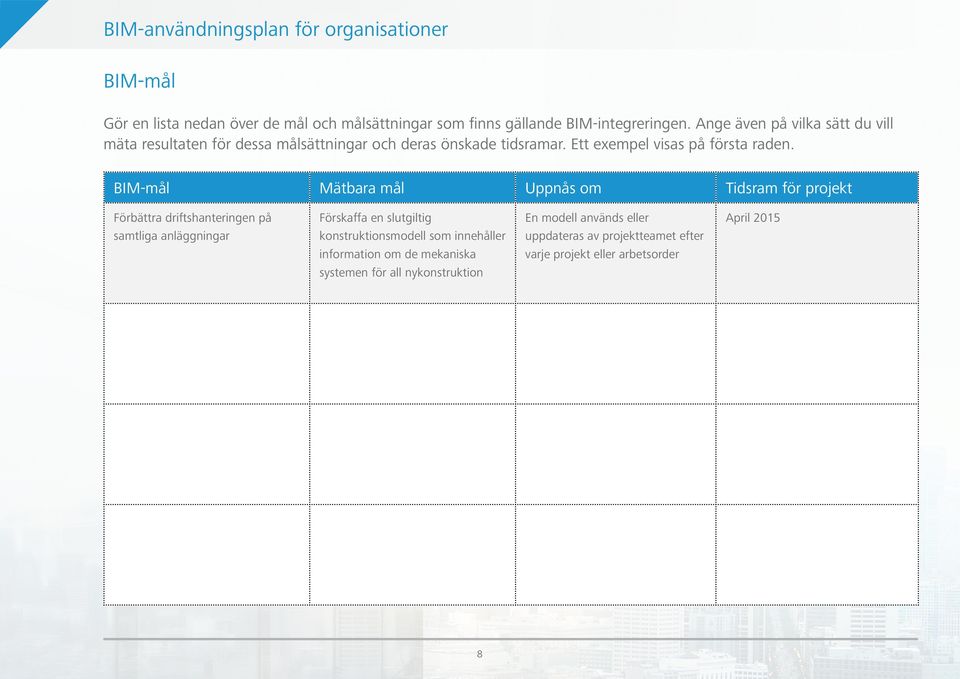

8 BIM-användningsplan för organisationer BIM-mål Gör en lista nedan över de mål och målsättningar som finns gällande BIM-integreringen. Ange även på vilka sätt du vill mäta resultaten för dessa målsättningar och deras önskade tidsramar. Ett exempel visas på första raden. BIM-mål Mätbara mål Uppnås om Tidsram för projekt Förbättra driftshanteringen på Förskaffa en slutgiltig En modell används eller April 2015 samtliga anläggningar konstruktionsmodell som innehåller uppdateras av projektteamet efter information om de mekaniska varje projekt eller arbetsorder systemen för all nykonstruktion 8

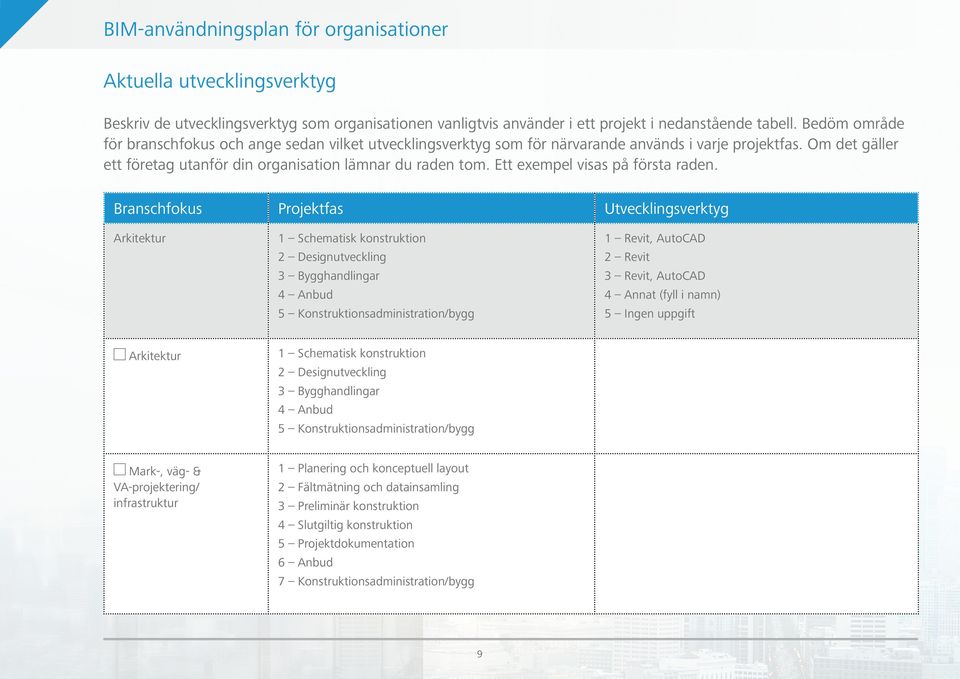

9 BIM-användningsplan för organisationer Aktuella utvecklingsverktyg Beskriv de utvecklingsverktyg som organisationen vanligtvis använder i ett projekt i nedanstående tabell. Bedöm område för branschfokus och ange sedan vilket utvecklingsverktyg som för närvarande används i varje projektfas. Om det gäller ett företag utanför din organisation lämnar du raden tom. Ett exempel visas på första raden. Branschfokus Projektfas Utvecklingsverktyg Arkitektur 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg 1 Revit, AutoCAD 2 Revit 3 Revit, AutoCAD 4 Annat (fyll i namn) 5 Ingen uppgift Arkitektur 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg Mark-, väg- & VA-projektering/ infrastruktur 1 Planering och konceptuell layout 2 Fältmätning och datainsamling 3 Preliminär konstruktion 4 Slutgiltig konstruktion 5 Projektdokumentation 6 Anbud 7 Konstruktionsadministration/bygg 9

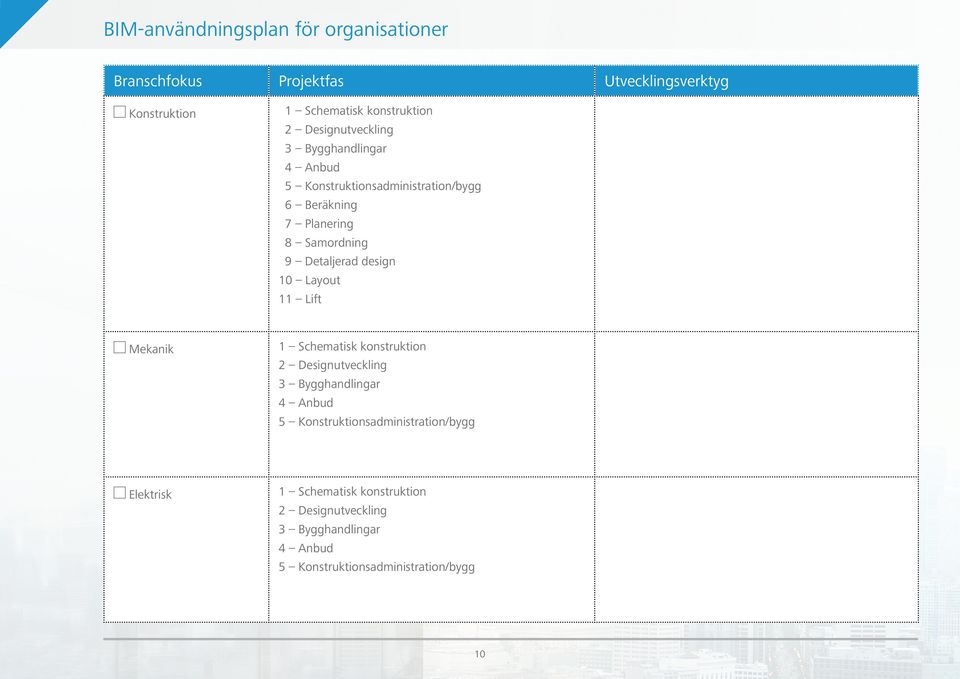

10 BIM-användningsplan för organisationer Branschfokus Projektfas Utvecklingsverktyg Konstruktion 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg 6 Beräkning 7 Planering 8 Samordning 9 Detaljerad design 10 Layout 11 Lift Mekanik 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg Elektrisk 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg 10

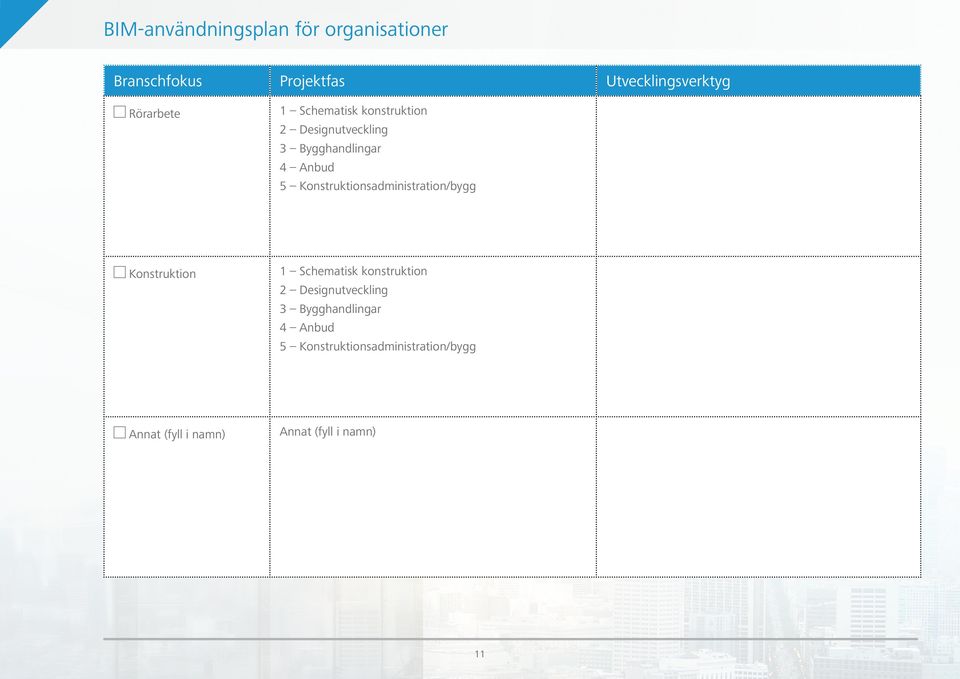

11 BIM-användningsplan för organisationer Branschfokus Projektfas Utvecklingsverktyg Rörarbete 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg Konstruktion 1 Schematisk konstruktion 2 Designutveckling 3 Bygghandlingar 4 Anbud 5 Konstruktionsadministration/bygg Annat (fyll i namn) Annat (fyll i namn) 11

12 BIM-användningsplan för organisationer Planerade modeller Beskriv de modeller som organisationen vanligtvis skapar för ett projekt i nedanstående tabell. Gör en lista över modellnamn och -innehåll, projektfasen där modellen oftast levereras och det modellutvecklingsverktyg som används för närvarande. För modeller som inte skapas av din organisation lämnar du raden tom. Lägg till rader för modelltyper som inte finns i listan men som kommer att behövas. Ett exempel visas på första raden. Modellnamn Modellinnehåll Projektfas Utvecklingsverktyg Samordningsmodell Komponenter för byggnadsdesign, struktur och el- och vvs-projektering (MEP) i huvudbyggnads- och parkeringshusstrukturer Designutveckling och bygghandlingar Autodesk Revit Modell för mark-, väg- & VAprojektering Civil 3D InfraWorks Annat: Arkitekturmodell Autodesk Revit Annat: Konstruktionsmodell Autodesk Revit Annat: Mekanik Autodesk Revit Annat: 12

13 BIM-användningsplan för organisationer Modellnamn Modellinnehåll Projektfas Utvecklingsverktyg Elektricitet Autodesk Revit Annat: Rörmokeri Autodesk Revit Annat: Konstruktionsmodell Autodesk Revit Annat: Samordningsmodell Navisworks Manage eller Simulate BIM 360 Glue BIM 360 Field Annat: Slutgiltig modell Autodesk Revit Annat: Schematisk designmodell Autodesk Revit Annat: Annat 13

14 BIM-användningsplan för organisationer Planerade analysuppgifter Ange de typer av analysverktyg som organisationen avser att implementera. Markera kryssrutan och skriv det önskade verktygets namn, om detta är känt. Om det gäller analyser som inte ska utföras av din organisation lämnar du raden tom. Analys Beskrivning Rekommenderade verktyg Visualisering Konstruktion Med visualiseringsverktygen får projektteamet möjlighet att se projektets design eller konstruktion i 3D-format, vilket ger en bättre bild av slutprodukten. Dessa verktyg kan med fördel användas när förslag ska skickas till potentiella nya kunder. I konstruktionsanalysverktygen används modellen för att analysera byggnadens strukturella egenskaper. Konstruktionsanalysprogrammen använder vanligtvis en hållfasthetsmetod för att mäta belastningen på samtliga konstruktionsobjekt i en design. Det ursprungliga konstruktionsmodelleringsverktyget måste vara kompatibelt med konstruktionsanalysverktyget för att konstruktionsanalysen ska fungera. Egenskapsdata i den ursprungliga konstruktionsmodellen måste även inkludera information om konstruktionsobjekten. Autodesk 360 Rendering 3ds Max Design InfraWorks Navisworks Annat: Structural Analysis for Revit Robot Structural Analysis Annat: Konfliktidentifiering Konfliktidentifieringsanalys genomförs för att hitta eventuella konflikter mellan en eller flera modellers design. Konfliktidentifiering bör ske på ett tidigt stadium och kontinuerligt under designprocessen för att minska behovet av ändringar under designfasen. Konfliktidentifiering fungerar bara om projektets modeller har en gemensam referenspunkt och är kompatibla med verktyget för konfliktidentifiering. Autodesk Revit Navisworks Manage BIM 360 Glue Annat: 14

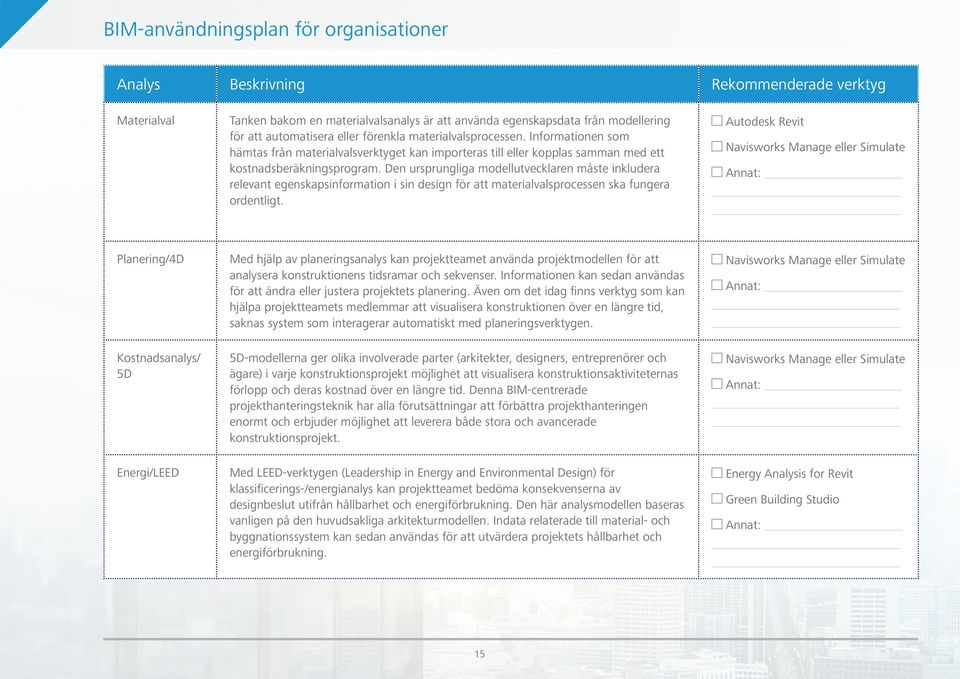

15 BIM-användningsplan för organisationer Analys Beskrivning Rekommenderade verktyg Materialval Tanken bakom en materialvalsanalys är att använda egenskapsdata från modellering för att automatisera eller förenkla materialvalsprocessen. Informationen som hämtas från materialvalsverktyget kan importeras till eller kopplas samman med ett kostnadsberäkningsprogram. Den ursprungliga modellutvecklaren måste inkludera relevant egenskapsinformation i sin design för att materialvalsprocessen ska fungera ordentligt. Autodesk Revit Navisworks Manage eller Simulate Annat: Planering/4D Med hjälp av planeringsanalys kan projektteamet använda projektmodellen för att analysera konstruktionens tidsramar och sekvenser. Informationen kan sedan användas för att ändra eller justera projektets planering. Även om det idag finns verktyg som kan hjälpa projektteamets medlemmar att visualisera konstruktionen över en längre tid, saknas system som interagerar automatiskt med planeringsverktygen. Navisworks Manage eller Simulate Annat: Kostnadsanalys/ 5D 5D-modellerna ger olika involverade parter (arkitekter, designers, entreprenörer och ägare) i varje konstruktionsprojekt möjlighet att visualisera konstruktionsaktiviteternas förlopp och deras kostnad över en längre tid. Denna BIM-centrerade projekthanteringsteknik har alla förutsättningar att förbättra projekthanteringen enormt och erbjuder möjlighet att leverera både stora och avancerade konstruktionsprojekt. Navisworks Manage eller Simulate Annat: Energi/LEED Med LEED-verktygen (Leadership in Energy and Environmental Design) för klassificerings-/energianalys kan projektteamet bedöma konsekvenserna av designbeslut utifrån hållbarhet och energiförbrukning. Den här analysmodellen baseras vanligen på den huvudsakliga arkitekturmodellen. Indata relaterade till material- och byggnationssystem kan sedan användas för att utvärdera projektets hållbarhet och energiförbrukning. Energy Analysis for Revit Green Building Studio Annat: 15

16 BIM-användningsplan för organisationer Analys Beskrivning Rekommenderade verktyg Karthantering Med karthanteringsverktygen kan projektteamet leverera GIS-data under hela projektets livscykel. Detta gäller t.ex. miljöfaktorer, som att undvika magra jordar och våtmarker. Karthanteringen innebär också utvärdering av zonindelnings- och markanvändningsinformation Relevant projektinformation kan med denna metod även exporteras och delas med kommunen när projektet är färdigt. AutoCAD Map 3D Annat: Dagvatten Med analysverktygen för dagvatten kan projektteamet skapa modeller för avancerad hydrologi, hydraulik och vattenkvalitet. Detta inbegriper design och storleksberäkning av komponenter i dräneringssystem och förvaringsanläggningar som ger bättre flödesreglering och skydd av vattnets kvalitet. Autodesk Storm & Sanitary Analysis Annat: Avloppssystem Med analysverktygen för avloppssystem kan projektteamet analysera både enkla och avancerade samt kombinerade avloppssystem. Verktygen används främst vid huvudplanering, efterbehandling, nykonstruktion och utökning av avloppssystemets modell. Autodesk Storm & Sanitary Analysis Annat: Fordonsanpassad väg Med analysverktygen för att fordonsanpassa vägar kan arkitekter, ingenjörer och planerare bedöma fordons rörelser för transport- eller anläggningsprojekt. Det är viktigt att upprätthålla minimistandarder och ta hänsyn till faktorer som siktlinjer och potentiella säkerhetsproblem. Autodesk Vehicle Tracking Annat: Annat Annat 16

17 BIM-användningsplan för organisationer Aktuella färdigheter I nedanstående fält fyller du i de färdigheter som organisationens anställda har för närvarande: personaltyp, antal anställda för varje typ och genomsnittlig kunskapsnivå. (Med andra ord: vilka färdigheter finns idag inom organisationen?) Ett exempel visas på första raden. Färdighet 2D CAD-design Personaltyp/antal/genomsnittlig kunskapsnivå Administrativ assistent/5/ingen Biträdande arkitekt/37/expert Projektledare/8/nybörjare Chef/3/ingen 2D CAD-design 3D BIM-design Visualisering 17

18 BIM-användningsplan för organisationer Färdighet Personaltyp/antal/genomsnittlig kunskapsnivå Simulering Analys Annat: 18

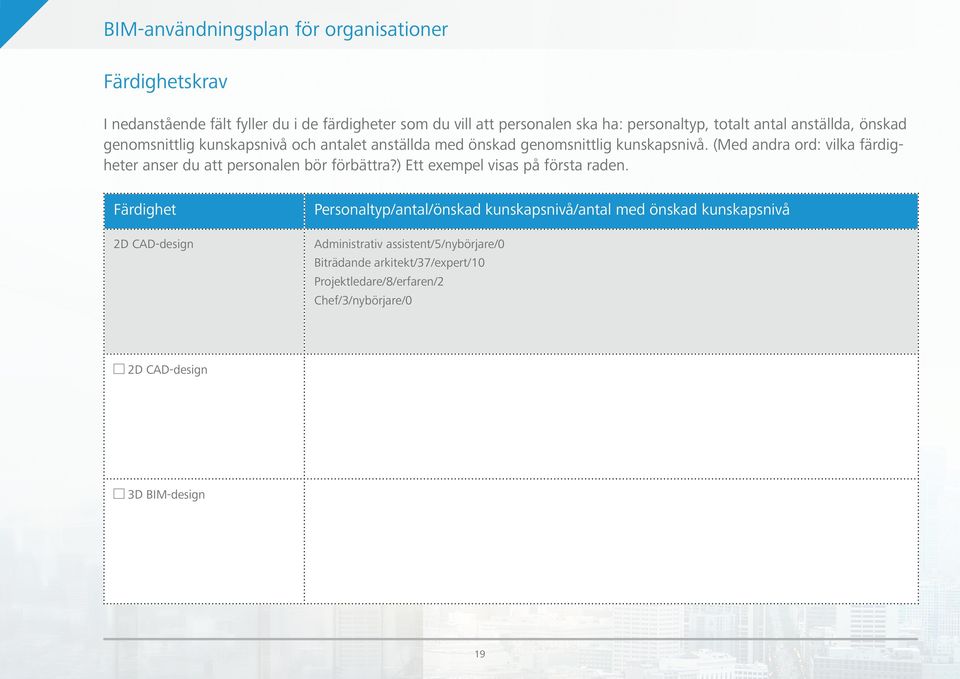

19 BIM-användningsplan för organisationer Färdighetskrav I nedanstående fält fyller du i de färdigheter som du vill att personalen ska ha: personaltyp, totalt antal anställda, önskad genomsnittlig kunskapsnivå och antalet anställda med önskad genomsnittlig kunskapsnivå. (Med andra ord: vilka färdigheter anser du att personalen bör förbättra?) Ett exempel visas på första raden. Färdighet 2D CAD-design Personaltyp/antal/önskad kunskapsnivå/antal med önskad kunskapsnivå Administrativ assistent/5/nybörjare/0 Biträdande arkitekt/37/expert/10 Projektledare/8/erfaren/2 Chef/3/nybörjare/0 2D CAD-design 3D BIM-design 19

20 BIM-användningsplan för organisationer Färdighet Personaltyp/antal/önskad kunskapsnivå/antal med önskad kunskapsnivå Visualisering Simulering Analys Annat: 20

21 BIM-användningsplan för organisationer Befintlig utbildningsplan och utbildningsbehov Finns det en befintlig utbildningsplan för personalen (kurser ledda av Leverage-instruktörer, internutbildning, konferenser, webbsändningar etc.)? Om svaret är ja: beskriv vilken typ av utbildning dina anställda har fått och hur den oftast tillhandahålls. Ange även områden där du anser att mer utbildning behövs. 21

22 BIM-användningsplan för organisationer Supportplan Vilka supporttyper används redan? Gör en lista över aktuella supporttjänster för den programvara du använder, samt programvara du skulle vilja veta mer om. Klicka på följande länk om du vill veta mer om supporttjänster: System Supporttyp Kontaktinformation Tillgänglig support Autodesk Revit Autodesk Premium-support EST 22

23 BIM-användningsplan för projekt BIM-användningsplan för projekt I det här avsnittet av BIM-användningsplanens testversion kan du planera ramarna för dina projekt och ta del av olika typer av teknik för att öka din effektivitet. Lösningar som gör det lättare för projektteamen att skapa, anpassa och återanvända informationsrika, digitala modeller under varje steg av projektet, inklusive design, konstruktion och drift. Analysverktyg som ger bättre insyn i konstruktionernas byggbarhet och dess framtida uppförande och infrastruktur redan innan byggnadsarbetet börjar. Projektteamen kan med hjälp av denna analys fatta mer välgrundade beslut gällande geometrisk layout, byggnadsmaterial, energiförbrukning och hållbarhet för att lättare upptäcka och undvika kostsamma rör- och bjälkkollisioner. En samarbetsplattform där teamen kan kommunicera och stärka affärsprocesserna genom att dela med sig av projektrelaterad information på ett strukturerat sätt. Med hjälp av dessa lösningar kan BIM-data hållas intakta under alla utvecklingsfaser. Teamen kan redan i början av projektet hjälpas åt att lösa konstruktionsproblemen innan byggnadsarbetet ens har startat. Istället för att krångla med mängder av pappersdokument kan teamen i slutet av varje projekt istället presentera en omfattande digital modell för ägaren, som innehåller all nödvändig information som krävs för att hantera och driva projektet. 23

24 BIM-användningsplan för projekt Projektteamen kan använda BIM-användningsplanen för att tillsammans skapa fungerande mallar för att upprätta en projektstandard och riktlinjer redan på ett tidigt stadium. Med BIM-användningsplanen kan teamen även definiera roller och ansvarsområden för varje teammedlem, välja vilken typ av information som kan skapas och delas samt vilka programvarusystem som ska användas och hur man använder dessa. Projektteamens kommunikation och planering kan effektiviseras, vilket leder till minskade omkostnader och färre problem gällande kvalitet, omfattning och förteckningar under projektets alla faser. Projektbeskrivning Ange projektets huvudsakliga information nedan. Ange projektnamn, ägarens projektnummer, adress, projektbeskrivning och vilka projektområden som ska (och inte ska) göras till modeller. Projektnamn Ägarens projektnummer Projektadress Projektbeskrivning Modellerade områden 24

25 BIM-användningsplan för projekt Huvudsakligt samarbetsteam Gör en lista över medlemmarna i projektets huvudsakliga samarbetsteam nedan. Kontaktnamn Roll/titel Företag E-post Telefon 25

26 BIM-användningsplan för projekt Projektets mål och målsättning Ange varför du valt att använda BIM för ditt projekt nedan. Ange även hur du tänker mäta resultaten för varje målsättning och dess tillhörande tidsram. Ett exempel visas på första raden. Projektmål Målsättning Uppnås om Tidsram för projekt Effektivisera upphandlingen av stålkomponenter Inkludera stålleverantören i modelleringsprocessen för att starta tillverkningen på ett tidigare stadium Stålet kan levereras till byggnadsplatsen vid behov April

27 BIM-användningsplan för projekt Projektfaser/-milstolpar Beskriv projektfaserna, förväntat startdatum och vilka intressenter som är involverade i nedanstående tabell. Ett exempel visas på första raden. Projektfaser/-milstolpar Förväntat startdatum Förväntat slutförandedatum Involverade projektintressenter Konceptualisering 1/2/2015 1/4/2015 Ägare, A/E, underkonsulter, CM 27

28 BIM-användningsplan för projekt Modellhanterare Gör en lista över projektets modellhanterare i nedanstående lista för varje modelltyp som du skapar. Detta kan vara till hjälp vid planering av granskningsmöten. Namn på intressentföretaget Namn på modellhanterare E-post Telefon 28

29 BIM-användningsplan för projekt Planerade modeller Beskriv vilka modeller som ska skapas för projektet i nedanstående tabell. Gör en lista över modellnamn, modellinnehåll, i vilken projektfas som modellen ska levereras, modellskaparföretaget och vilka modellskaparverktyg som ska användas. Om det gäller modeller som inte skapats för projektet lämnar du raden tom. Lägg till de modelltyper som eventuellt kommer att användas, om dessa inte redan finns i listan. Ett exempel visas på första raden. Modellnamn Modellinnehåll Projektfas Utvecklingsföretag Utvecklingsverktyg Samordningsmodell Komponenter för byggnadsdesign, struktur och el- och vvs-projektering (MEP) i huvudbyggnads- och parkeringshusstrukturer Designutveckling och bygghandlingar ABC-konstruktörer Autodesk Revit Modell för mark-, väg- & VAprojektering Arkitekturmodell 29

30 BIM-användningsplan för projekt Modellnamn Modellinnehåll Projektfas Utvecklingsföretag Utvecklingsverktyg Strukturmodell Ventilations-, el- och vvs-modell (MEP) Konstruktionsmodell Samordningsmodell Slutgiltig modell 30

31 BIM-användningsplan för projekt Kontraktsdokument Gör en lista över de modeller som ska räknas med i kontraktsdokumenten i nedanstående tabell. Modeller som ska räknas med i projektets kontraktsdokument 31

32 BIM-användningsplan för projekt Detaljerad analysplan Gör en lista för varje analystyp som kan tillämpas på projektet. Ange vilken modell som ska användas i analysen, vilket företag som ska utföra den, vilket filformat som krävs, beräknad projektfas samt vilket analysverktyg som ska användas. Om det finns övriga anvisningar relaterade till analysen markerar du kolumnen Speciella anvisningar och anger uppgifterna i tabellen Speciella anvisningar i nästa avsnitt. Analys Analysverktyg Modell Analysföretag Projektfas(er) Filformat som krävs Speciella anvisningar Visualisering Konstruktörer Konfliktidentifiering 32

33 BIM-användningsplan för projekt Analys Analysverktyg Modell Analysföretag Projektfas(er) Filformat som krävs Speciella anvisningar Materialval Planering/4D Kostnadsanalys/ 5D Energi/LEED Dagsljus/belysning 33

34 BIM-användningsplan för projekt Analys Analysverktyg Modell Analysföretag Projektfas(er) Filformat som krävs Speciella anvisningar Karthantering Dagvatten Avloppssystem Fordonsanpassad väg 34

35 BIM-användningsplan för projekt Namngivningsregler för filer/modeller Om det finns filer med specifika namngivingskrav anger du dessa i nedanstående tabell. Om det redan finns befintliga namngivningsregler anger du dessa i nedanstående tabell. Ett exempel visas på första raden. Filtyp Förloppsfoton Namngivningsregel Plats, bindestreck, utvecklingsföretagets initialer, bindestreck, beskrivning (t.ex. parkeringsvåning ABC sprickor) 35

36 BIM-användningsplan för projekt Granska ritningar Hur ser din projektgranskningprocess ut? I nedanstående tabell fyller du i vilka modeller som behöver granskas, vilka som är granskare (interna eller externa), beräknat start- och slutförandedatum för designgranskningen samt antalet dagar som utvecklingsföretaget har på sig att svara på de kommentarer som ställts i designgranskningen. Här följer ett exempel. Modell Granskningsföretag Beräknat startdatum för granskning Beräknat slutförandedatum för granskning Antal dagar för utvecklingsföretaget att svara Schematisk designmodell ABC Owners Acme Contractors 21/1/ /2/ dagar 36

37 BIM-användningsplan för projekt Övriga affärsprocesser gällande konstruktionshantering Gör en lista över vilka moduler som projektteamen tänker använda, inklusive övriga specialanvisningar eller -processer i nedanstående tabell. Ytterligare affärsprocessmoduler som ska användas Beskrivning Rekommenderade verktyg Användningsplanering av byggplatsen (CSUP) BIM-modellerna kan användas för att utvärdera placeringen av både permanenta och tillfälliga anläggningar på byggplatsen under flera faser av konstruktionsprocessen Autodesk Revit Navisworks Manage eller Simulate BIM 360 Glue BIM 360 Field Projektgranskning, planering och visualisering Navisworks Manage eller Simulate Annat: Projektkvantifiering Autodesk Revit Navisworks Manage eller Simulate Annat: Fälthantering BIM 360 Field Annat: Konstruktionslayout AutoCAD Civil 3D Punktlayout Annat: 37

38 BIM-användningsplan för projekt Slutgiltig modell Skriv ner alla tillägg och undantag i den slutgiltiga konstruktionsmodellen i nedanstående tabell. Tillägg i den slutgiltiga konstruktionsmodellen [Ange vilka specialföremål som ska inkluderas i ovanstående modell samt utöver den detaljnivå som anges i den detaljerad analysplanen] Undantag i den slutgiltiga konstruktionsmodellen [Ange vilka specialföremål som ska undantas i ovanstående modell samt utöver den detaljnivå som anges i den detaljerad analysplanen] 38

39 BIM-användningsplan för projekt BIM-samordning Markera de komponenter och den specifika programvara som ska användas och ange dem på listan nedan så att informationen blir lättillgänglig. Programvarukomponenter Modell Programvarusystem Version Modellskapande Byggnadsdesign Modellskapande Mark-, väg- & VA-projektering Modellskapande Konstruktionsdesign Modellskapande Design av ventilation, el och vvs (MEP) Modellskapande Samordning Modellskapande Byggnation Modellskapande Slutgiltig Modellintegrering Modellmedling Modellvisualisering Modellsekvenser 39

40 BIM-användningsplan för projekt Programvarukomponenter Modell Programvarusystem Version Materialval för modell Samarbete genom meddelande och kommunikation Dokumenthantering Designhantering Anbudshantering Byggnadskonstruktion Kostnadshantering Anläggnings- och driftshantering Slutgiltig 40

41 Ytterligare resurser Håll dig uppdaterad och ta del av nyheter och trender gällande AEC-branschen via Autodesk AEC Feed på din ipad. Läs in nedanstående QR-kod Läs mer om Autodesks BIM-lösningar på BIM-center Bloggen Beyond Design 41
