1 NYA INNOVATIVA SYSTEM SPORRAR BOENDE ATT SPARA ENERGI OCH VATTEN LIP-kansliets TEKNIKTÄVLING System för individuell mätning, visning och kostnadsfördelning av värme, el, gas och vatten i flerbostadshus

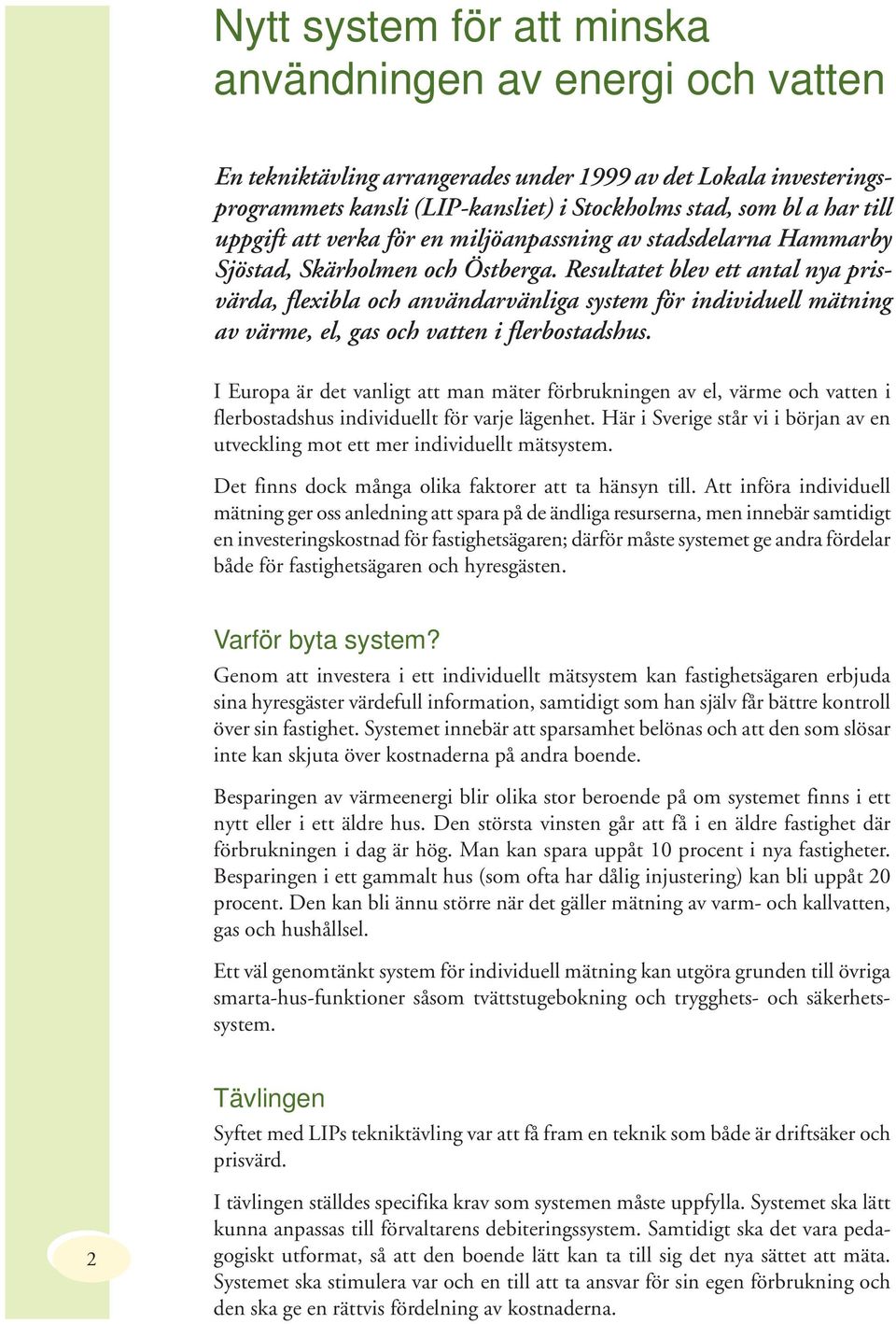

2 Nytt system för att minska användningen av energi och vatten En tekniktävling arrangerades under 1999 av det Lokala investeringsprogrammets kansli (LIP-kansliet) i Stockholms stad, som bl a har till uppgift att verka för en miljöanpassning av stadsdelarna Hammarby Sjöstad, Skärholmen och Östberga. Resultatet blev ett antal nya prisvärda, flexibla och användarvänliga system för individuell mätning av värme, el, gas och vatten i flerbostadshus. I Europa är det vanligt att man mäter förbrukningen av el, värme och vatten i flerbostadshus individuellt för varje lägenhet. Här i Sverige står vi i början av en utveckling mot ett mer individuellt mätsystem. Det finns dock många olika faktorer att ta hänsyn till. Att införa individuell mätning ger oss anledning att spara på de ändliga resurserna, men innebär samtidigt en investeringskostnad för fastighetsägaren; därför måste systemet ge andra fördelar både för fastighetsägaren och hyresgästen. Varför byta system? Genom att investera i ett individuellt mätsystem kan fastighetsägaren erbjuda sina hyresgäster värdefull information, samtidigt som han själv får bättre kontroll över sin fastighet. Systemet innebär att sparsamhet belönas och att den som slösar inte kan skjuta över kostnaderna på andra boende. Besparingen av värmeenergi blir olika stor beroende på om systemet finns i ett nytt eller i ett äldre hus. Den största vinsten går att få i en äldre fastighet där förbrukningen i dag är hög. Man kan spara uppåt 10 procent i nya fastigheter. Besparingen i ett gammalt hus (som ofta har dålig injustering) kan bli uppåt 20 procent. Den kan bli ännu större när det gäller mätning av varm- och kallvatten, gas och hushållsel. Ett väl genomtänkt system för individuell mätning kan utgöra grunden till övriga smarta-hus-funktioner såsom tvättstugebokning och trygghets- och säkerhetssystem. Tävlingen Syftet med LIPs tekniktävling var att få fram en teknik som både är driftsäker och prisvärd. 2 I tävlingen ställdes specifika krav som systemen måste uppfylla. Systemet ska lätt kunna anpassas till förvaltarens debiteringssystem. Samtidigt ska det vara pedagogiskt utformat, så att den boende lätt kan ta till sig det nya sättet att mäta. Systemet ska stimulera var och en till att ta ansvar för sin egen förbrukning och den ska ge en rättvis fördelning av kostnaderna.

3 Två vinnare klarade kraven De tävlande skulle ange pris för system och installation. Man utgick från en fastighet med 20 lägenheter, en tvättstuga, ett gemensamhetsutrymme, en butikslokal och en kontorslokal. Sammanlagt 13 tävlingsförslag kom in. Fem stycken valdes ut för provning vid Sveriges Provnings- och Forskningsinstitut (SP). Endast två system klarade de hårda kraven vad gäller driftsäkerhet, användarvänlighet, flexibilitet, säkerhet mot manipulation och dataintrång, pris för system och installation samt kostnad för drift och underhåll. Två vinnare utsågs av en enhällig jury: (se nästa uppslag) Birka BPA Informationssystem AB med systemet BBI F20 CNC Scandinavia AB med systemet Climate View II Ett hedersomnämnande ges dessutom till ett av de övriga tävlingsbidragen, nämligen Infometric AB med system Info-El. (Se sidan 6.) Prissumman var kr vardera till vinnarna. Juryn bestod av följande personer/företag: Ingvar Andréasson, Familjebostäder Lennart Berndtsson, HSB Larsa Jansson, Skanska Bostäder Johnny Kellner, JM Byggnads AB Tommy Kjellgren, SCB Per Mårtensson, PEAB Öst Urban Olsson, NCC Magnus Petersson, Stockholmshem Georgios Tsiroyannis, Hyresgästföreningen i Stor-Stockholm Göran Wilson, Svenska Bostäder 3

4 1:A PRIS BBI F20 BBI F20 är ett system för kommunikation av fastighetsinformation där boende, fastighetsförvaltare och leverantörer av energi (el, fjärrvärme, fjärrkyla, gas) och vatten på ett pedagogiskt sätt erhåller information om förbrukningen (mätarställning, timvärden, momentanvärden etc.). Därtill erbjuder systemet styrning och reglering av energisystemen samt reglering och övervakning i lägenheterna. Systemet byggs upp med ett separat ledningsnät i fastigheten och bygger på den öppna kommunikationsstandarden LonWorks. Det kommunicerar enbart med nätverksvariabler (SNVT) som är standardiserade av standardiseringsorganet LonMark, vilket borgar för en fullständig samverkan med andra LonWorks-system i fastighetens nätverk. Detta gör även att systemet kan vara ett av grundsystemen i fastighetens totala kommunikationsplattform. Juryns bedömning av BBI F20 är att systemet väl uppfyller de grundkrav som ställts i tävlingen. Systemet har valts till vinnare framförallt med hänsyn till de uppfyllda börkraven samt dess användarvänlighet, flexibilitet och pris. För mer information, kontakta: Birka Energi Jonas Amandusson Tegeluddsvägen 1, Stockholm Tel: Mobil: Fax: E-post: jonas.amandusson@birkaenergi.se Birka BPA Informationssystem AB Tel: E-post: pauls@swipnet.se 4

5 Climate View II Climate View II är ett system som dels innehåller en metod för fördelningsmätning, dels ett system och användargränssnitt som kan hantera alla angivna mätområden (el, värme, vatten och gas). Några av systemets främsta kvalitéer är den innovativa metoden för fördelningsmätning av värme via mätning av flöde och temperatur i frånluftskanalen. Metoden hanterar dessutom en kompensation för spillvärme m m. Även förbrukning från VVC-kopplade värmare i badrum kan mätas. Systemet har ett väl utbyggt webbaserat användargränsnitt. De boende kan via pedagogiska Webb-bilder se den egna förbrukningen och direkt jämföra med genomsnittet i fastigheten. Såväl ackumulerade energikostnader som dagsförbrukning presenteras interaktivt. Systemet byggs upp med ett separat ledningsnät i fastigheten och bygger på kommunikationsstandarden LonWorks. Det kommunicerar enbart med nätverksvariabler (SNVT) som är standardiserade av standardiseringsorganet LonMark, vilket borgar för en fullständig samverkan med andra LonWorks-system i fastighetens nätverk. Detta gör även att systemet kan vara ett av grundsystemen i fastighetens totala kommunikationsplattform. Datahanteringen sker med CnC Scandinavias databassystem Greyhound, som kan kommunicera med flertalet av marknadens system. 1:A PRIS Climate View II uppfyller också de grundkrav som ställts. Juryn bedömde dessutom att systemets värmefördelningsmätning, flexibilitet, användarvänlighet och pris kvalificerade till en vinnarplats. För mer information kontakta: Stigberget Driftteknik AB Eje Sandberg Tel: E-post: eje.sandberg@aton.se CnC Scandinavia AB Robert Cawood Lockarpsvägen 10, Oxie Tel: Fax: E-post: robert@cnc.se Webb: 5

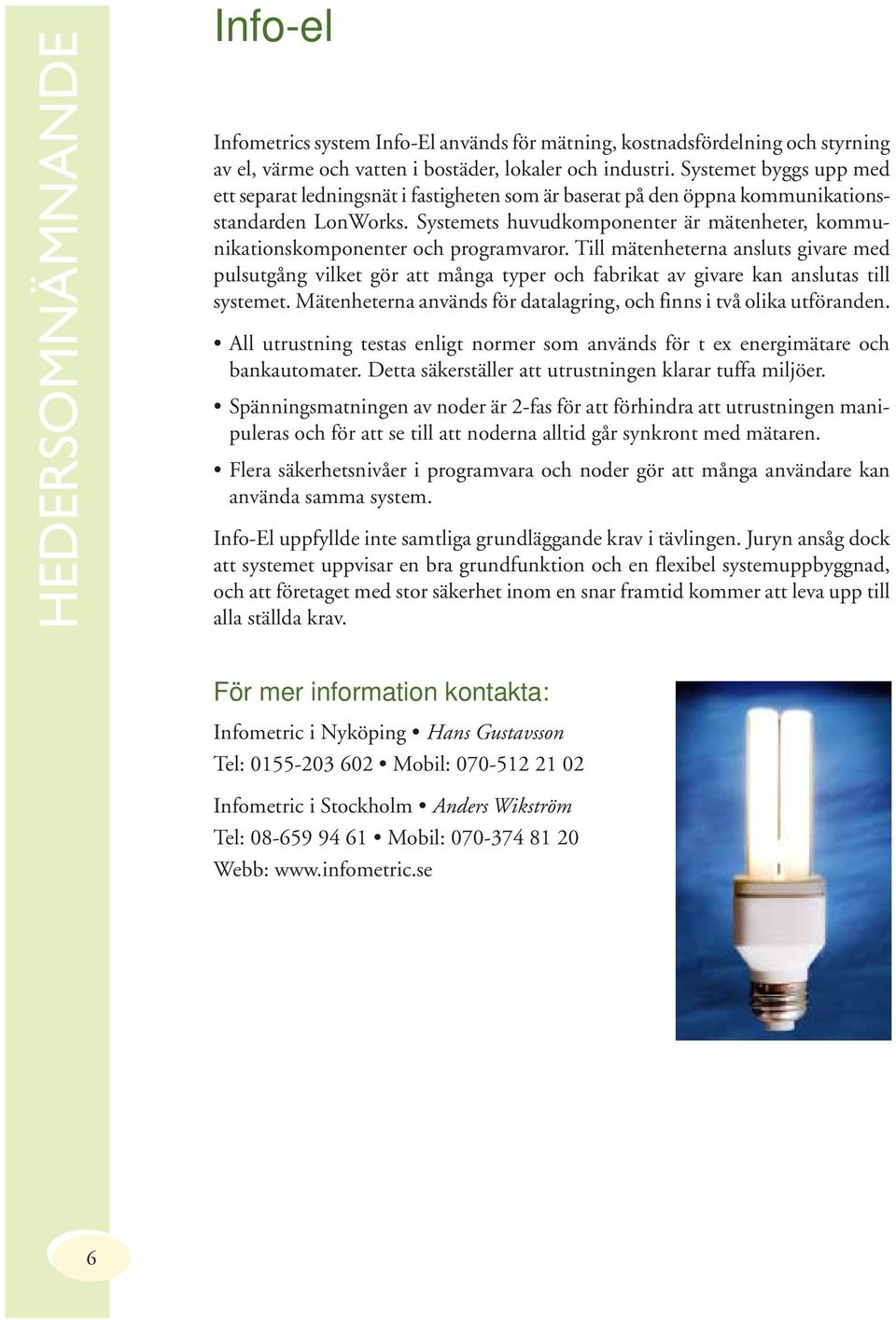

6 HEDERSOMNÄMNANDE Info-el Infometrics system Info-El används för mätning, kostnadsfördelning och styrning av el, värme och vatten i bostäder, lokaler och industri. Systemet byggs upp med ett separat ledningsnät i fastigheten som är baserat på den öppna kommunikationsstandarden LonWorks. Systemets huvudkomponenter är mätenheter, kommunikationskomponenter och programvaror. Till mätenheterna ansluts givare med pulsutgång vilket gör att många typer och fabrikat av givare kan anslutas till systemet. Mätenheterna används för datalagring, och finns i två olika utföranden. All utrustning testas enligt normer som används för t ex energimätare och bankautomater. Detta säkerställer att utrustningen klarar tuffa miljöer. Spänningsmatningen av noder är 2-fas för att förhindra att utrustningen manipuleras och för att se till att noderna alltid går synkront med mätaren. Flera säkerhetsnivåer i programvara och noder gör att många användare kan använda samma system. Info-El uppfyllde inte samtliga grundläggande krav i tävlingen. Juryn ansåg dock att systemet uppvisar en bra grundfunktion och en flexibel systemuppbyggnad, och att företaget med stor säkerhet inom en snar framtid kommer att leva upp till alla ställda krav. För mer information kontakta: Infometric i Nyköping Hans Gustavsson Tel: Mobil: Infometric i Stockholm Anders Wikström Tel: Mobil: Webb: 6

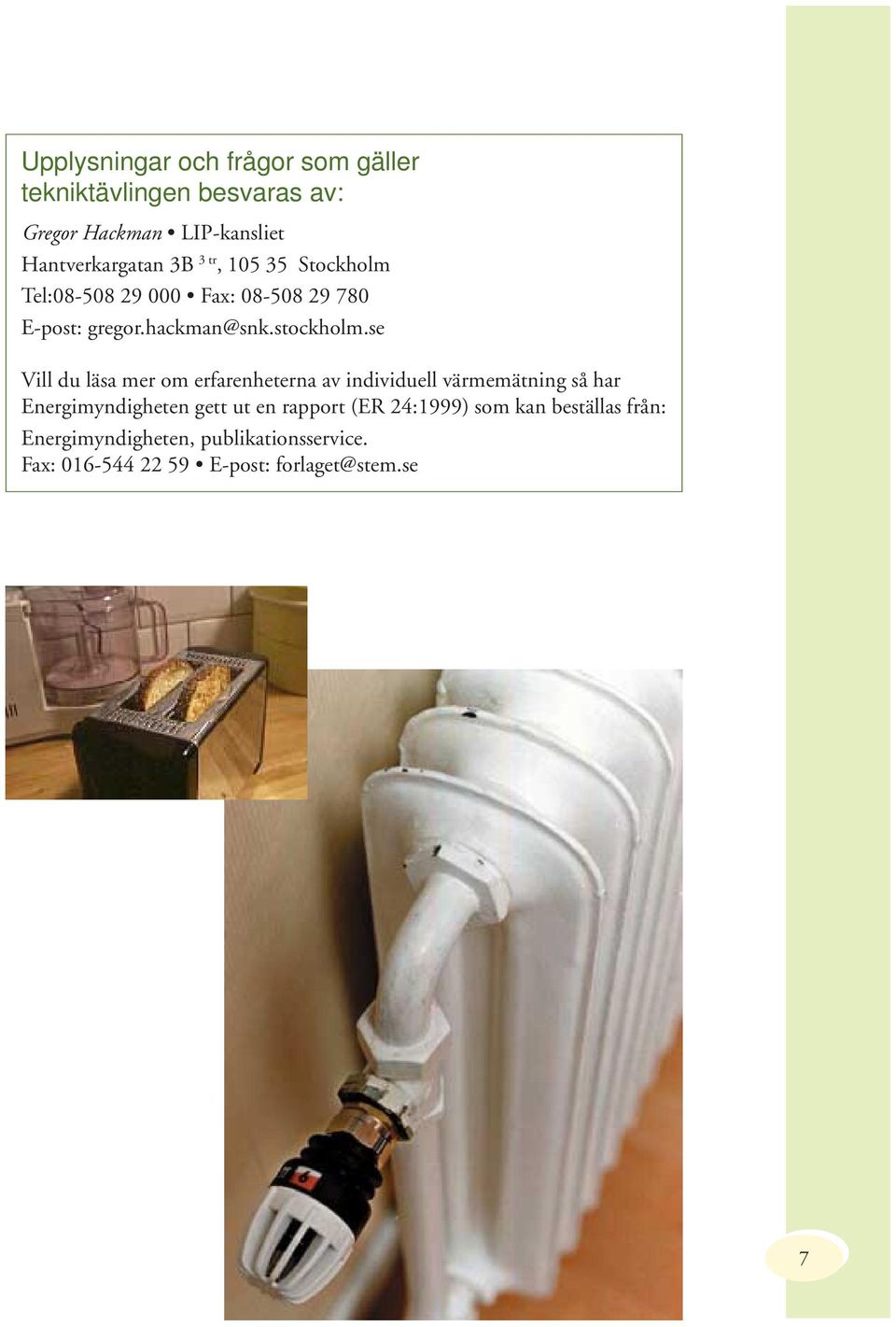

7 Upplysningar och frågor som gäller tekniktävlingen besvaras av: Gregor Hackman LIP-kansliet Hantverkargatan 3B 3 tr, Stockholm Tel: Fax: E-post: gregor.hackman@snk.stockholm.se Vill du läsa mer om erfarenheterna av individuell värmemätning så har Energimyndigheten gett ut en rapport (ER 24:1999) som kan beställas från: Energimyndigheten, publikationsservice. Fax: E-post: forlaget@stem.se 7

8 LIP-kansliet, Näringslivskontoret Hantverkargatan 3 B 3 tr, Stockholm Telefon: Fax: E-post: gregor.hackman@snk.stockholm.se Hemsida:
