Energi & miljö Besparing eller optimering?

Transkript

1 Energi & Utbildning i Sverige AB Energi & miljö Besparing eller optimering? Energi & Utbildning i Sverige AB 1

2 Varför bry sig.. Allas ansvar att begränsa miljöpåverkan SFV i bräschen, självklart! Energi & Utbildning i Sverige AB 2

3 Finns det någon potential? SFV 2 % per år, kommer att nå 1 %? Energi & Utbildning i Sverige AB 3

4 Gula P Energi & Utbildning i Sverige AB 4

5 Gula P Energi & Utbildning i Sverige AB 5

6 Energi & Utbildning i Sverige AB 6

7 Energi & Utbildning i Sverige AB 7

8 Energi & Utbildning i Sverige AB 8

9 Energi & Utbildning i Sverige AB 9

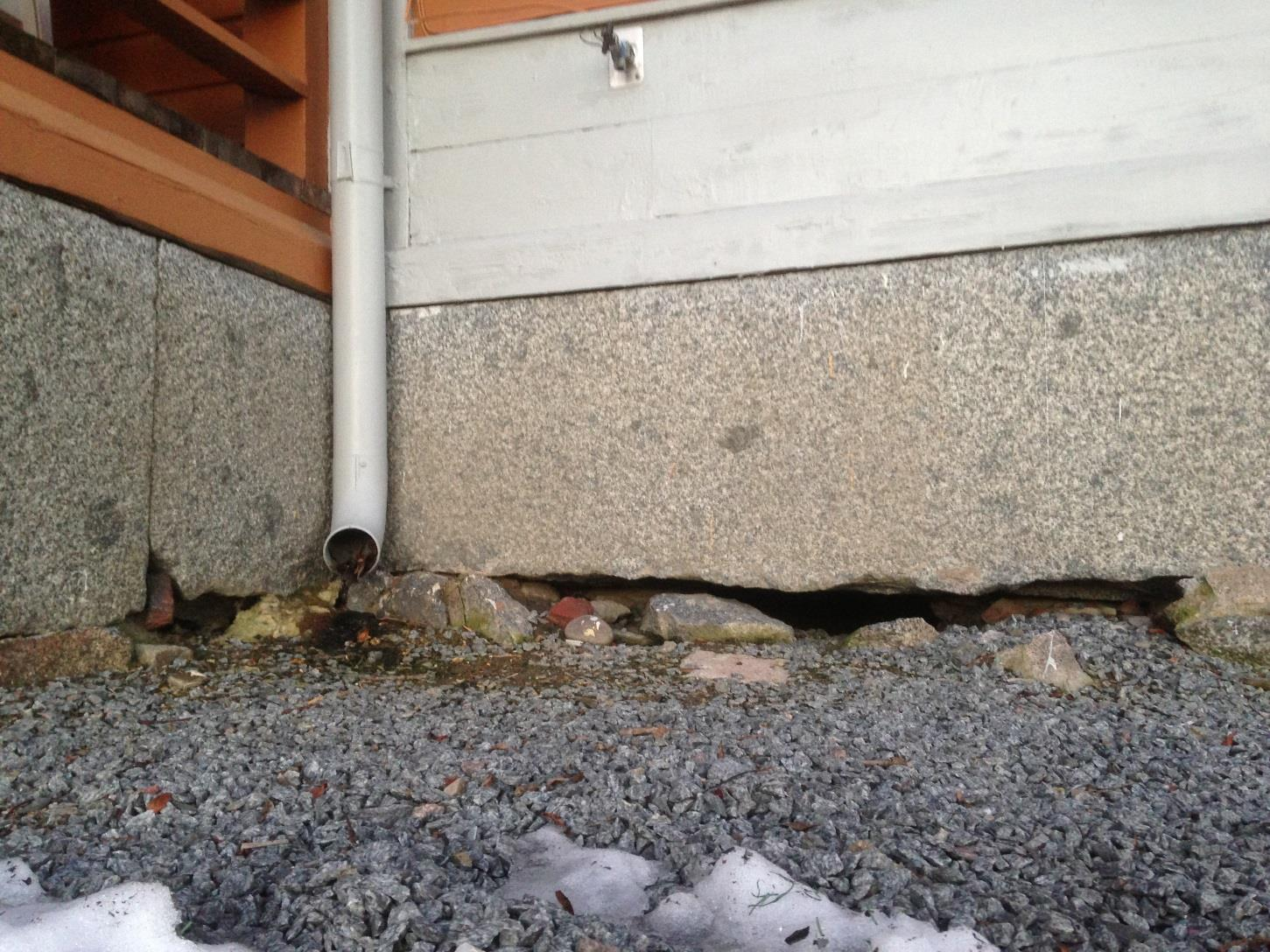

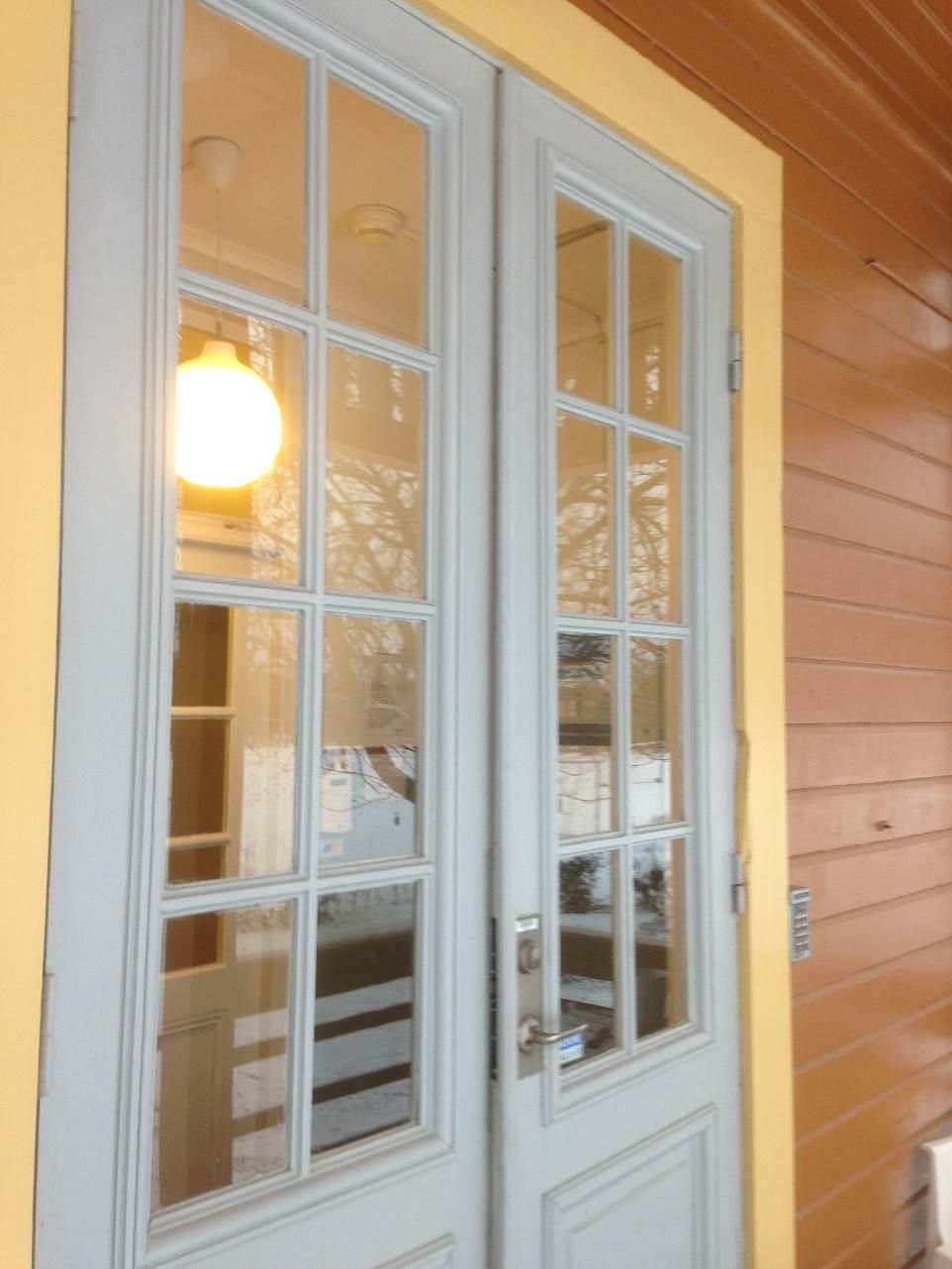

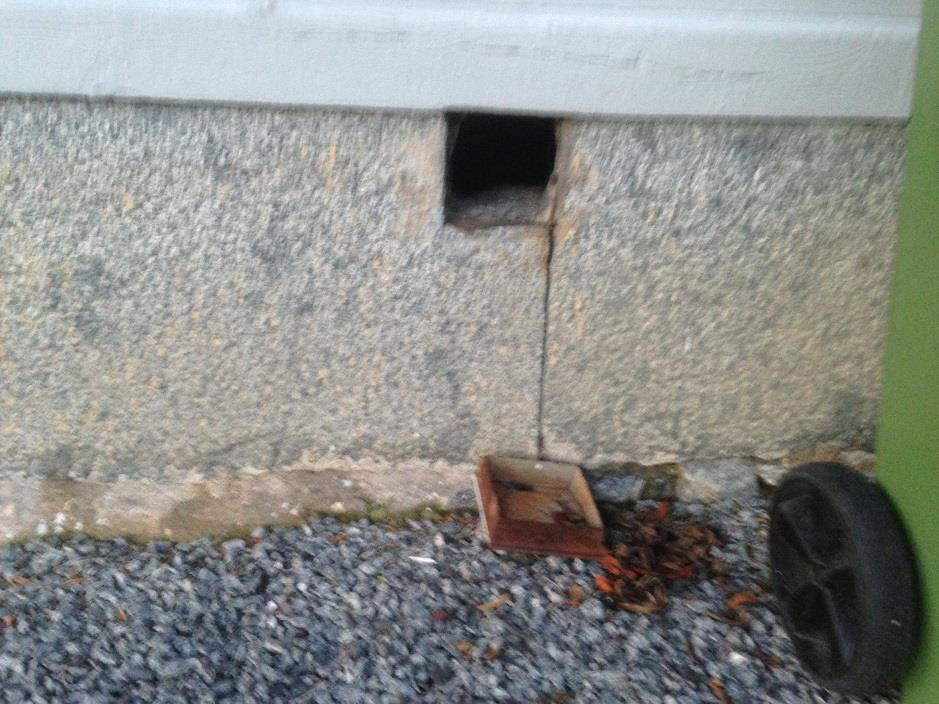

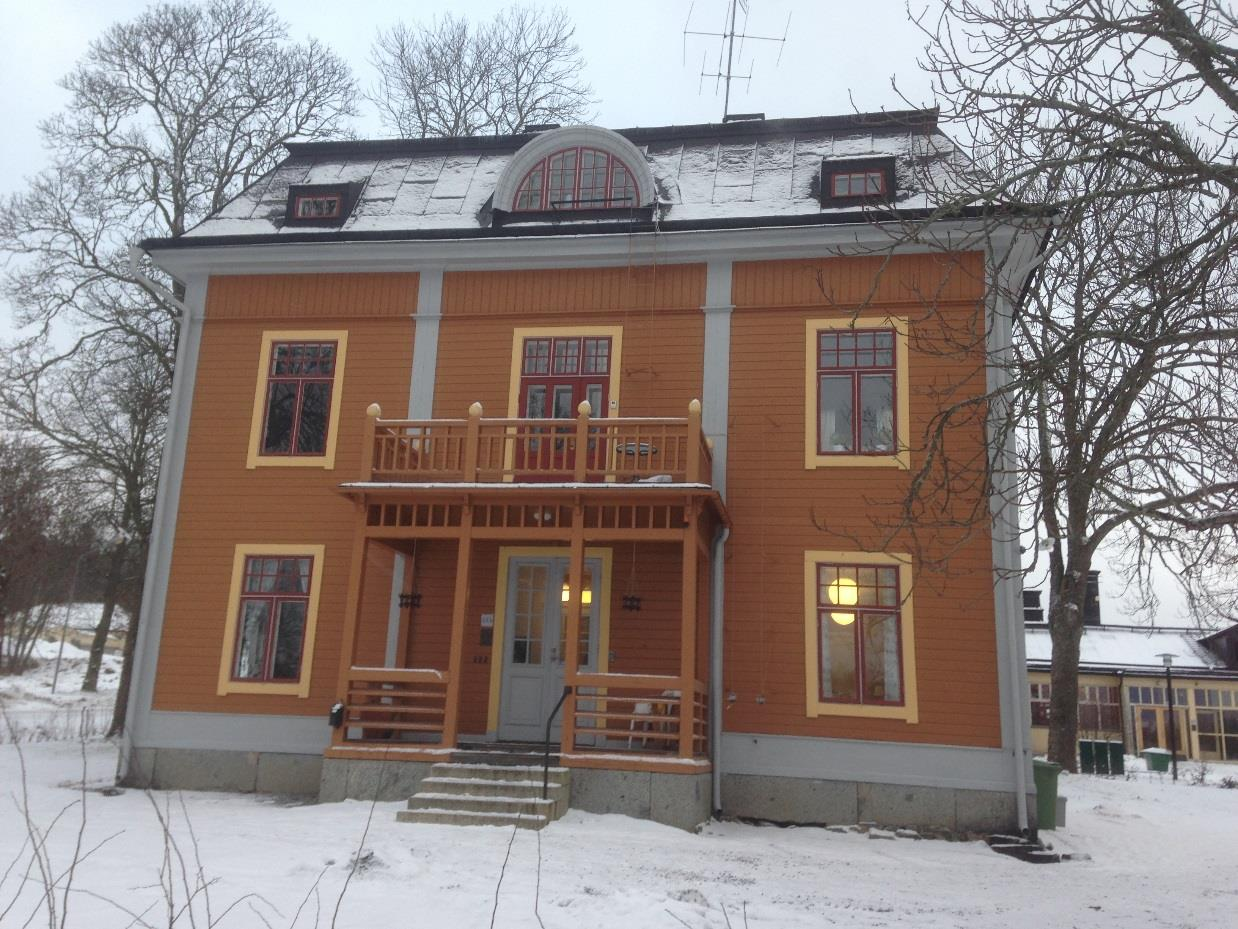

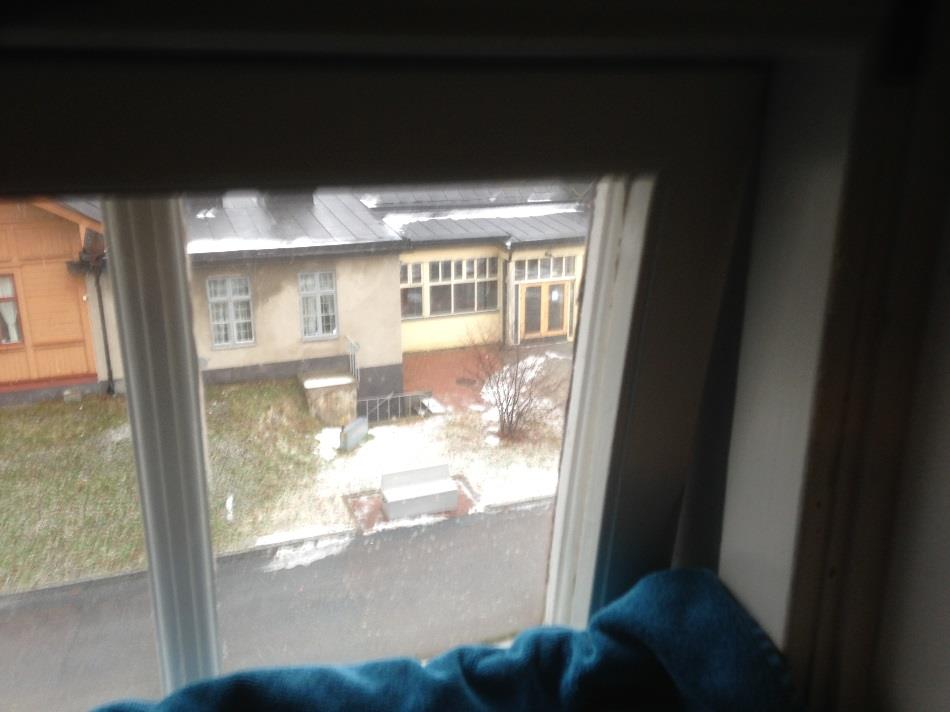

10 630 kwh/m2/år Åtgärder: Tätningslister sand i grunden Hål i grunden lagades tillfälligt med PE-folie grundmurens luckor stängts Frånluftsflödet i lärarrummen sänkts Vattenspar Investering ca 1500 kr + en snickare 2 dagar Resultat direkt ca - 20 % ex VV Kvarstår att göra: Injustera värmesystemet, diffar ca 5 grader Installera FTX Sänka innetemp ca 3-4 grader i lägenheterna Resultat efter alla åtgärder ca 250 kwh/m2/år Energi & Utbildning i Sverige AB 10

11 Energi & Utbildning i Sverige AB 11

12 Energi & Utbildning i Sverige AB 12

13 Energi & Utbildning i Sverige AB 13

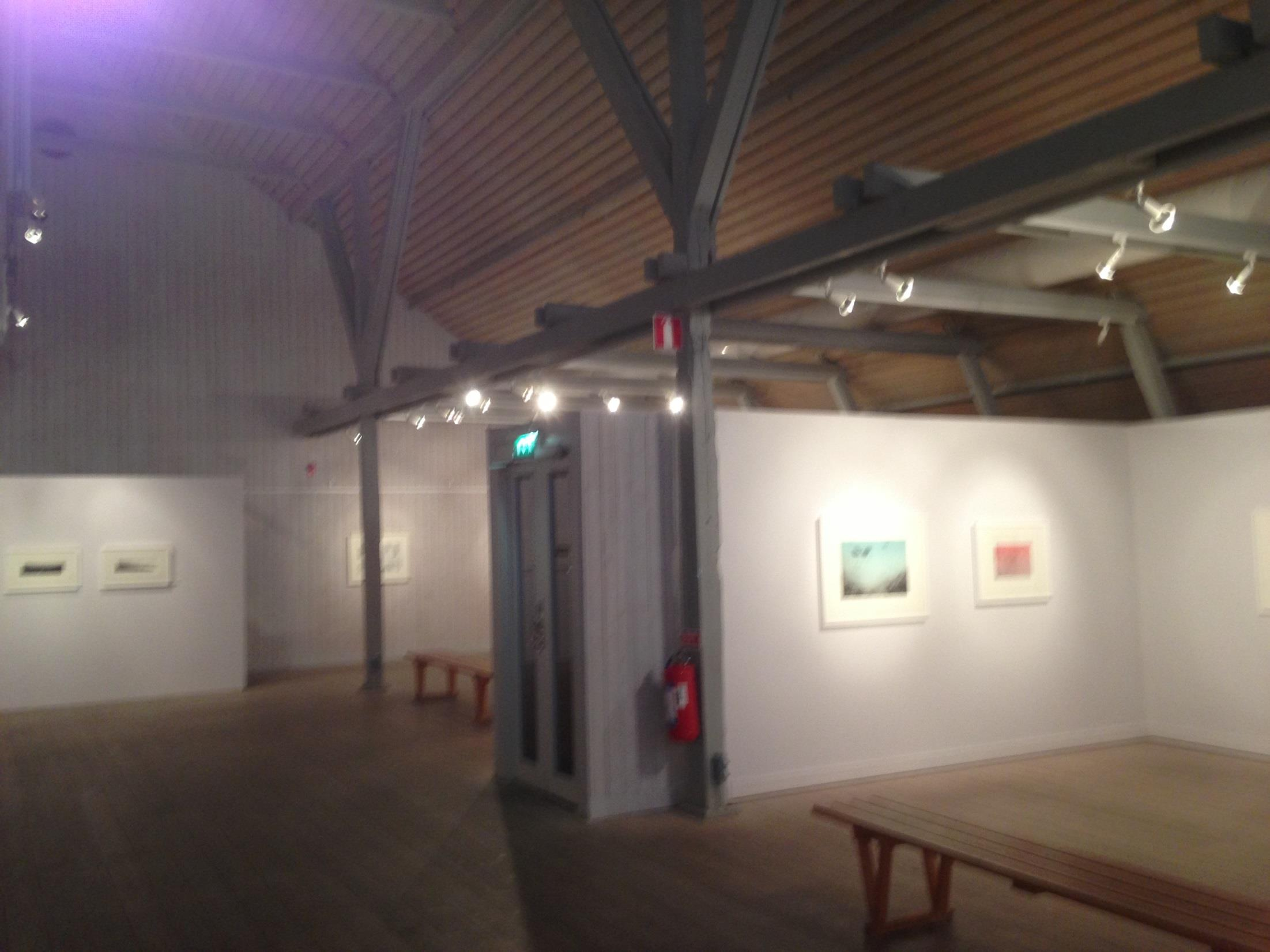

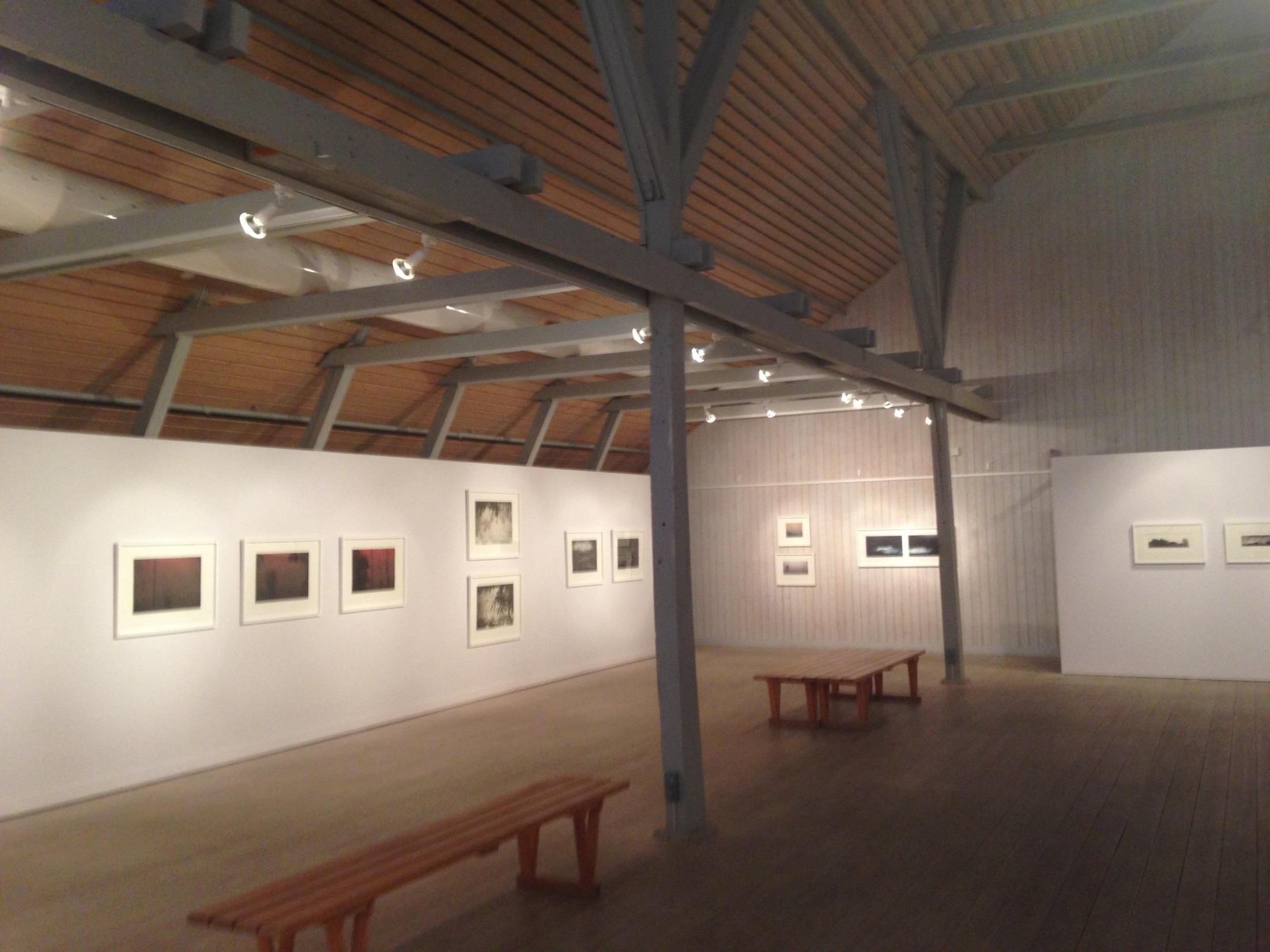

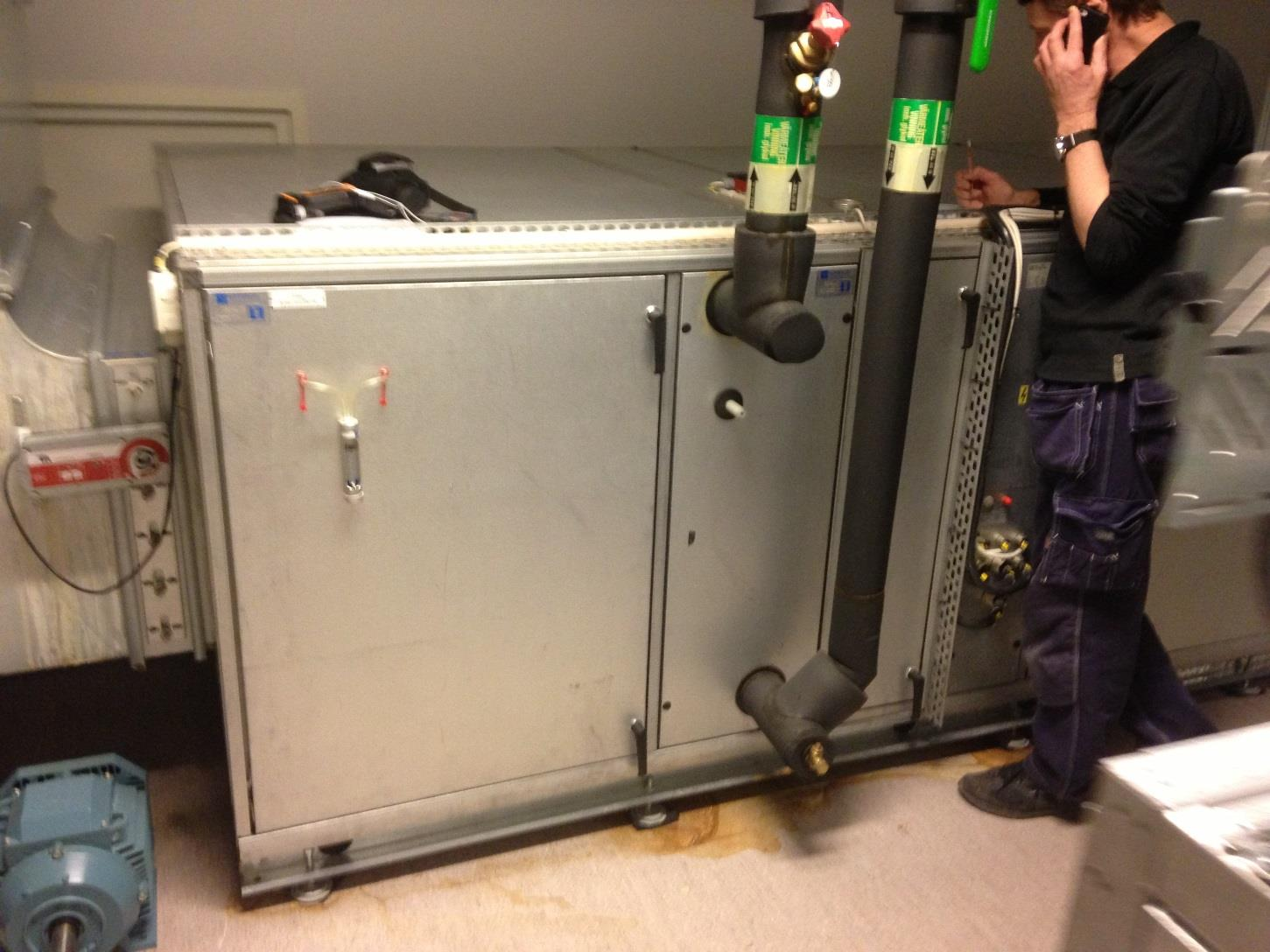

14 q = för 3,8 M3/s = ca 380 personer q som behövs 0,610 M3/s 15 % av nuv q 90 % av tiden q för maxbesök ca 1,5 M3/s = ca 150 personer 3 busslaster Besparingspotential: Byt VVX fr 40 % till 80 % Styr trasig, byte duc kostar 130 i byte enligt offert Nytt aggregat kostar 150 med duc och rot vvx Knappt kr/år Energi & Utbildning i Sverige AB 14

15 Elenergi - behovsstyrning Energianvändning i procent Energi & Utbildning i Sverige AB Flöde i procent 15

16 Driften reagerar 6 st fläktar Energi & Utbildning i Sverige AB 16

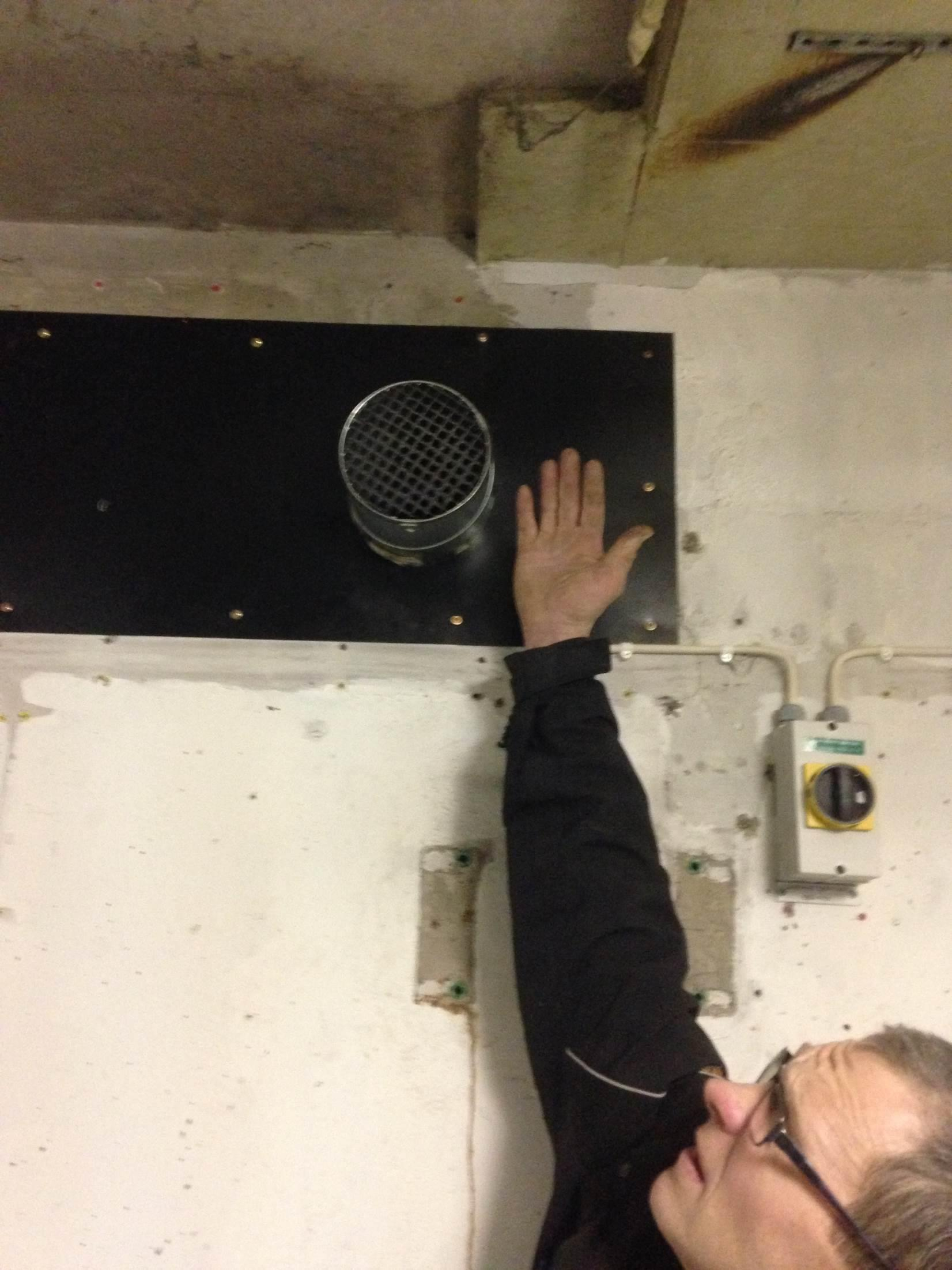

17 37300 kwh/år Pellets 65 öre = kr/år Åtgärd: Stäng av fläkt Isolera installationer Besparing kwh/år Ex. fläkteffekten! 165 watt = 1445 kwh/år Energi & Utbildning i Sverige AB 17

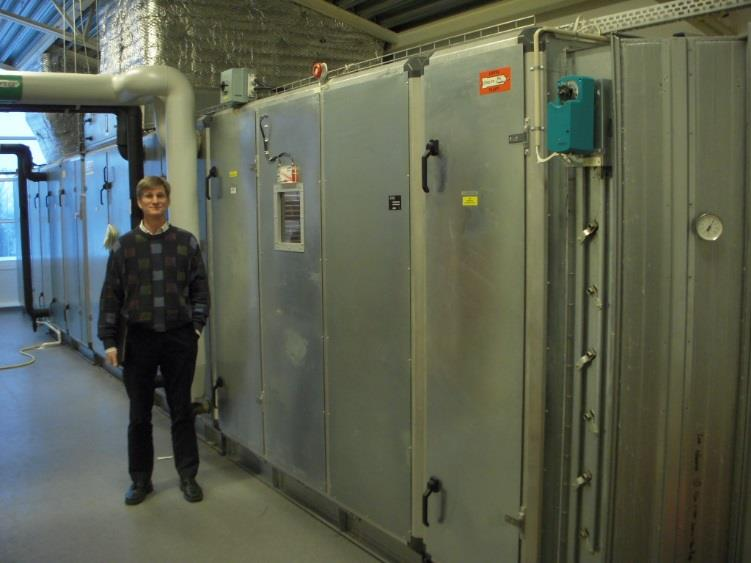

18 Energi & Utbildning i Sverige AB 18

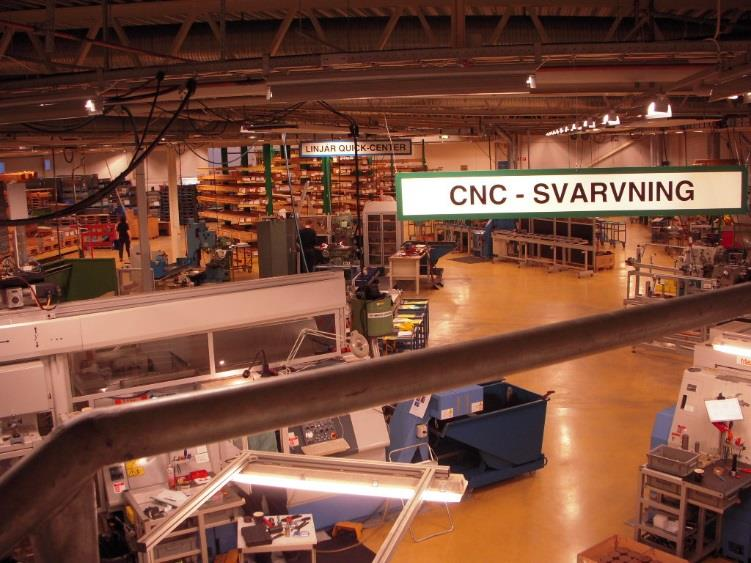

19 Hjälp och hjälp! 12 M3/s i ca 15 år Behöver max 2 M3/s VVX 39 % = kwh/år Åtgärd: Slopa aggregatet helt Gå på grannrummets Kraftigt överdim aggregat som har roterande VVX Kostnad ca kr, endast kanal, don, spjäll. Ny förbrukning för allmän ventilation kwh/år Besp/år: kwh/år Vad har hänt?, ca 4 år sedan Nada! Energi & Utbildning i Sverige AB 19

20 Kalas att ventilera mer? Mer ventilation = friskare eller??? Energi & Utbildning i Sverige AB 20

21

22 Energi & Utbildning i Sverige AB 22

23 Energi & Utbildning i Sverige AB 23

24 Energi & Utbildning i Sverige AB 24

25 Energi & Utbildning i Sverige AB 25

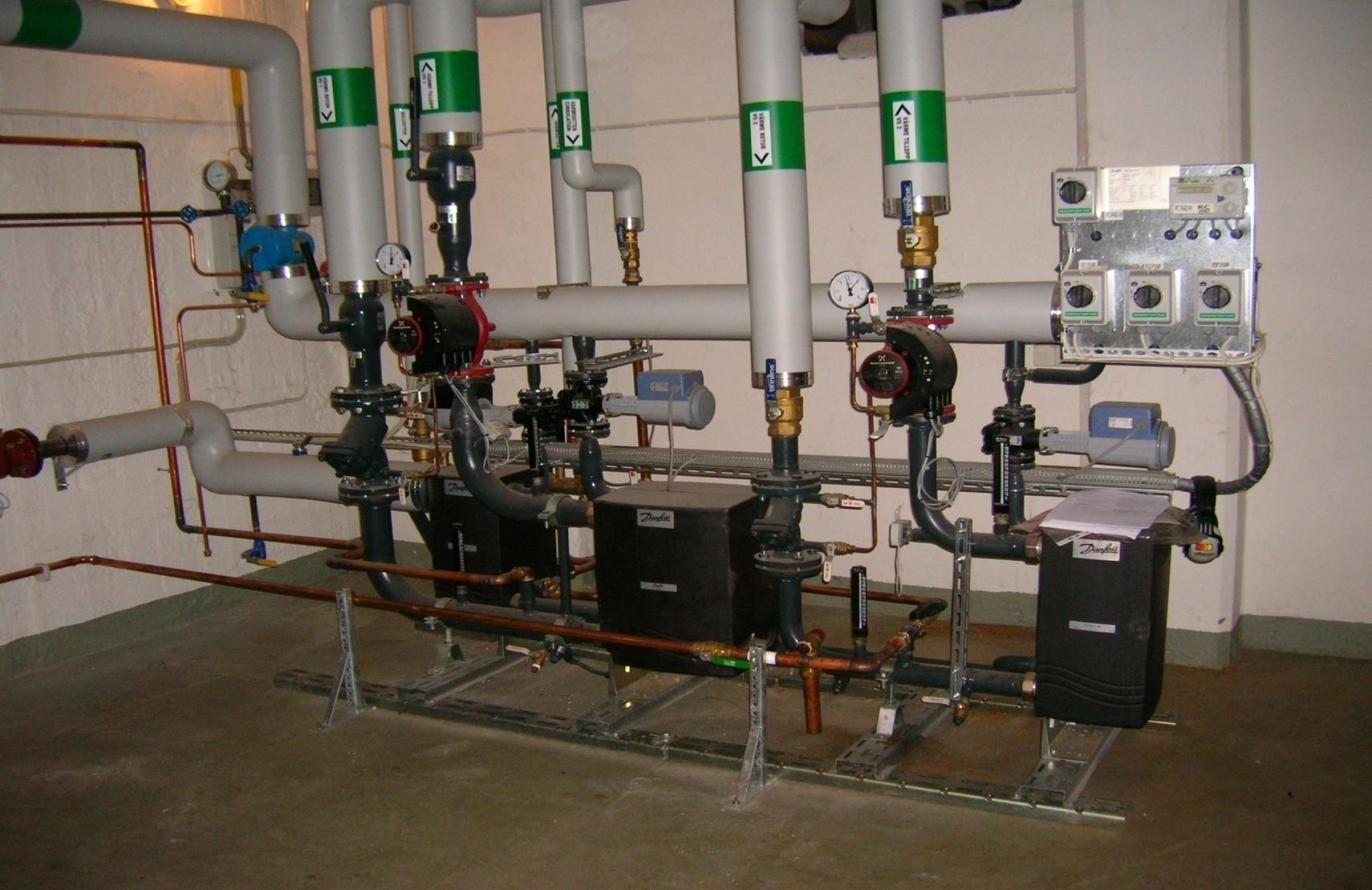

26 Fjärrvärme Drömanläggning eller??? Energi & Utbildning i Sverige AB 26 Fjärrvärmecentral Taxi Stockholm

27 När vi vet kan vi handla klokt Energi & Utbildning i Sverige AB 27

28 Finns det svar på hög förbrukning? Förekommande fel i fjärrvärmeundercentraler. Ett urval! Reglerparametrar som är felinställda Handhavandefel Höga värmekurvor på reglerskåpen Försmutsning i växlarna Ventilotäthet på styrventilerna Överdimensionering Reglermotorfel Handreglerade motorer Givarfel Energi & Utbildning i Sverige AB 28

29 Vattensparåtgärder -kan något gott komma från detta? Lönsamhet? Krångligt? Klagomål - folk sura? det rinner väl sämre i kranen?... Energi & Utbildning i Sverige AB 29

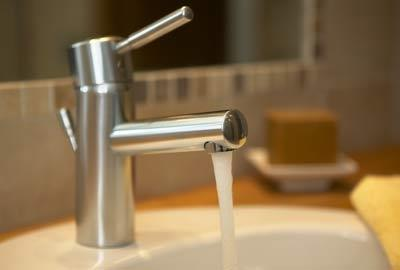

30 Vad kostar läckagen? En droppande/rinnande kran som på bilden kan bli m3/år!!! 1 m3 kallvatten kostar i Stockholm ca: 10 kr 1 m3 varmvatten kostar i Stockholm ca: 55 kr Energi & Utbildning i Sverige AB 30

31 Uträkningar varm och kallvatten förbrukningar Värma 1 m 3 +8 grader kallvatten till 55 gradigt varmvatten. r-t =47 grader 1*1,163*47=54,66 KWH = ca kronor per kubikmeter. (1000 m3 VV/år kr!) En droppande kran En rinnande kran Många bäckar små blir en bäck som blir en flod Energi & Utbildning i Sverige AB 31

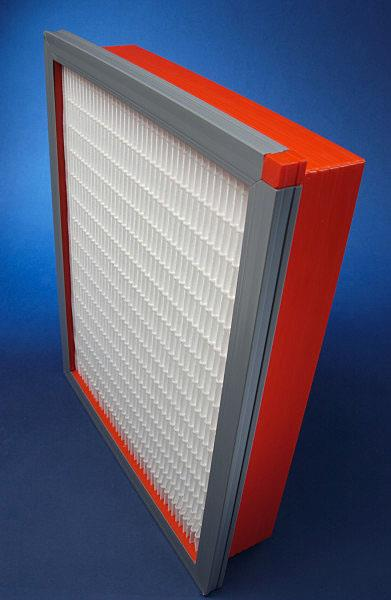

32 Luftrening Filter enda möjligheten Bör bytas minst 1 gång/år Lägst filterklass F7 på tilluften P-märkta Håll torrt Energi & Utbildning i Sverige AB 32

33 Kan vara knepigt med förändring Energi & Utbildning i Sverige AB 33

34 Dum gör som dum säger? Våga reagera och säg till! En konstruktör tänker på sitt sätt, bäst om fler kan samråda och tillsammans kläcka ideer! Energi & Utbildning i Sverige AB 34
