1 Kartläggning av VVC-förluster i flerbostadshus Bengt Bergqvist Energianalys AB

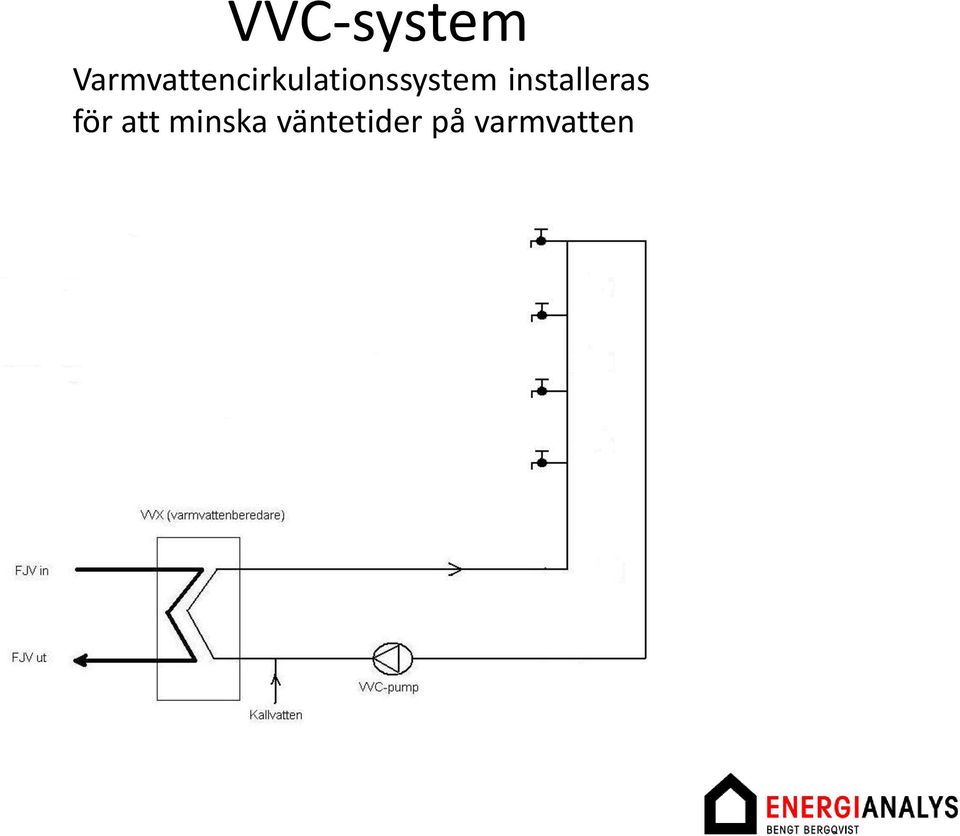

2 VVC-system Varmvattencirkulationssystem installeras för att minska väntetider på varmvatten

3 12 undersökta flerbostadshus Vävar Johans gata, m 2, 175 lgh Annedalsvägen, 3376 m 2,? lgh Onsdagsvägen, m 2, 159 lgh Sturehillsvägen, 8703 m 2, 79 lgh Klippgatan 20, 9000 m 2, 100 lgh Björnsonsgatan, 7881 m 2, 70 lgh Byälvsvägen, m 2, 202 lgh Levertinsgatan 1, 3, 5, 8500 m 2, 95 lgh Bergengatan, 6820 m 2,? lgh Lännavägen, m 2, 100 lgh Valla Torg, m 2,? lgh Klockarvägen 9, 2400 m 2, 30 lgh

4 Uppmätta VVC-förluster, kwh/m 2,år (Preliminära värden!) Bergengatan 19 Lännavägen 7,6 Klockarvägen 23 Levertinsgatan 12,4 Annedalsvägen 6,0 Klippgatan 4,4 Björnsonsgatan 2,3 Valla Torg 6,3 Byälvsvägen 20,0 Onsdagsvägen 11,4 Sturehillsvägen 7,5 Vävar Johans gata 5,8 Medel 9,7 0,0 5,0 10,0 15,0 20,0 25,0

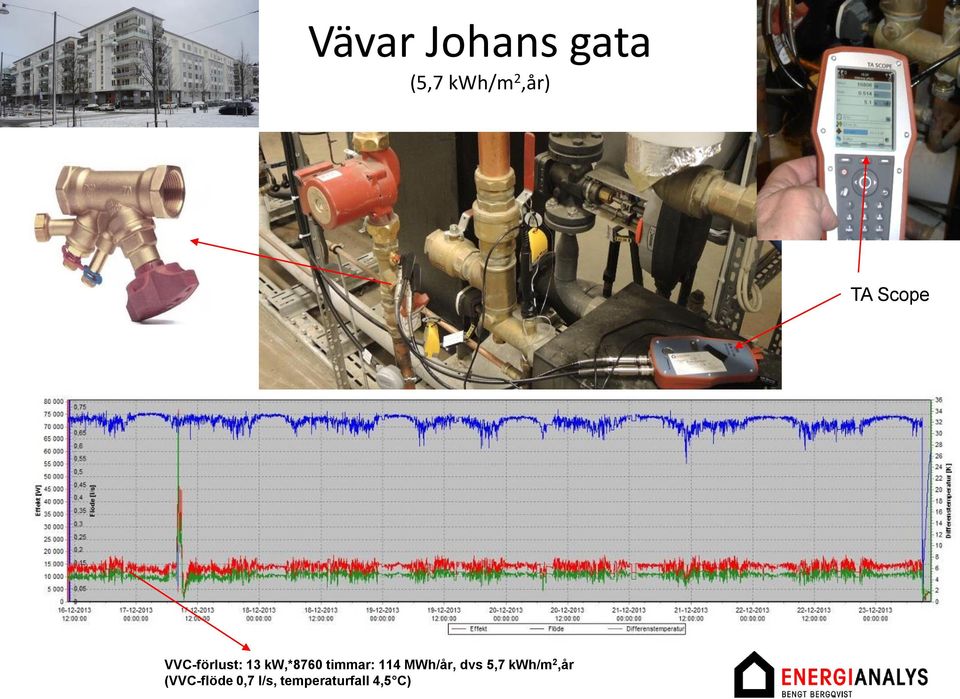

5 Vävar Johans gata (5,7 kwh/m 2,år) TA Scope VVC-förlust: 13 kw,*8760 timmar: 114 MWh/år, dvs 5,7 kwh/m 2,år (VVC-flöde 0,7 l/s, temperaturfall 4,5 C)

6 Byälvsvägen (20 kwh/m2,år) 37 st trapphus Värmemängdsmätare mäter VVC-förluster 390 MWh/år, dvs /19530= 20 kwh/m2,år

7 Temperatur, grd C Utetemperatur, grd C Byälvsvägen Loggning av värmesystem sommartid Flödesmätare varmvatten Flödet i VS-system (värme, sekundär) uppmättes till 4,2 l/s 24 juni juni till 1 september 2014 Fjärrvärme: 345 MWh 0 11:15 06:03 00:51 19:39 14:27 09:15 04:03 22:51 17:39 12:27 07:15 02:03 20:51 15:39 10:27 05:15 00:03 18:51 13:39 08:27 03:15 22:03 16:51 11:39 06:27 01:15 25 juni till 15 juli VS-Fram VS-Retur :00 07:00 03:00 23:00 19:00 15:00 11:00 07:00 03:00 23:00 19:00 15:00 11:00 07:00 03:00 23:00 19:00 15:00 11:00 07:00 03:00 23:00 19:00 15:00 11:00 07:00 24 juni till 15 juli 2014 Varmvatten VVC-förluster Övrigt Värmemängdsmätare mäter vvc-förluster

8 Utetemperatur, grd C Temperatur, grd C Byälvsvägen VS-Fram VS-Retur Under perioden 4 till 7 juli 2014 tillförs ca 18 kw till värmesystemet i medeltal. Flöde: 4,2 l/s Värmning: ca 1,0 C P=4,2*4,18*1,0=18 kw :00 19:00 02:00 09:00 16:00 23:00 06:00 13:00 20:00 03:00 10:00 4 till 7 juli Utetemperatur under perioden 4 till 7 juli :00 16:33 21:06 01:39 06:12 10:45 15:18 19:51 00:24 04:57 09:30 14:03 18:36 23:09 03:42 08:15 4 till 7 juli 2014

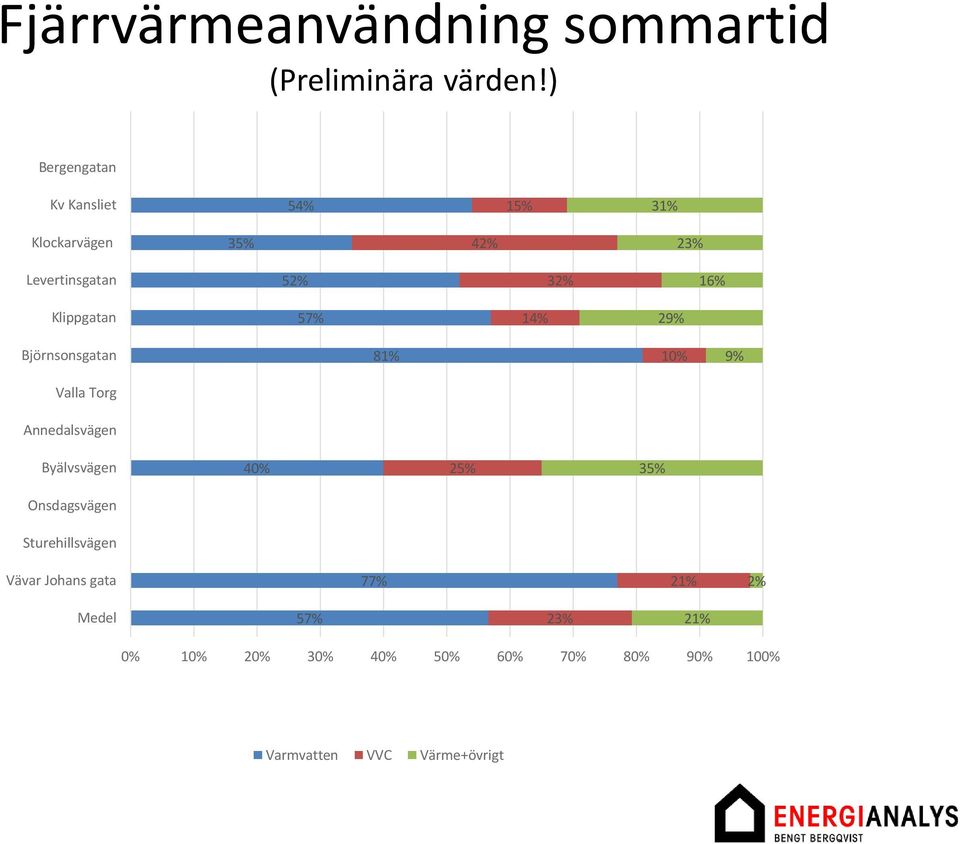

9 Fjärrvärmeanvändning sommartid (Preliminära värden!) Bergengatan Kv Kansliet 54% 15% 31% Klockarvägen 35% 42% 23% Levertinsgatan 52% 32% 16% Klippgatan 57% 14% 29% Björnsonsgatan 81% 10% 9% Valla Torg Annedalsvägen Byälvsvägen 40% 25% 35% Onsdagsvägen Sturehillsvägen Vävar Johans gata 77% 21% 2% Medel 57% 23% 21% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Varmvatten VVC Värme+övrigt

10 Ström, A Björnsonsgatan (2,3 kwh/m2,år) 26/5 till 3/ Övriga förluster: 4464 kwh/100*24=1,86 kw (motsvarande 1 st kupévärmare) VVC-förluster: kwh/år, dvs 18400/7881=2,3 kwh/m 2,år Cirkulationspump för VS-system (värme) motionkörs 1 ggr/dygn. 0,25 0,20 0,15 0,10 0,05 0,00 15:20 02:10 13:00 23:50 10:40 21:30 08:20 19:10 06:00 16:50 03:40 14:30 01:20 12:10 23:00 09:50 18 till 25 augusti 2014

11 Lännavägen, Huddinge (7,5 kwh/m 2,år) VVC-förlust: Flöde*c p *tempdiff 0,57*4,18*3,6 = 8,6 kw, dvs 75 MWh/år Motsv 7,5 kwh/m 2,år

12 Klockarvägen 23 kwh/m 2,år med öppna avstängningsventiler till horisontella vvc-slingor 3/9 till 17/ VVC-ventiler öppna meter ingjutna VV-rör 450 meter ingjutna VVC-rör (30 lägenheter á 15 meter vardera) 2068 Varmvatten, kwh VVC-förluster, kwh Övrigt

13 Klockarvägen 23 kwh/m 2,år med öppna avstängningsventiler till horisontella vvc-slingor 2,7 kwh/m 2 med stängda avstängningsventiler till horisontella vvc-slingor 3/9 till 17/ VVC-ventiler öppna Varmvatten, kwh VVC-förluster, kwh Övrigt 8/7 till 3/ VVC-ventiler stängd Varmvatten, kwh VVC-förluster, kwh Övrigt

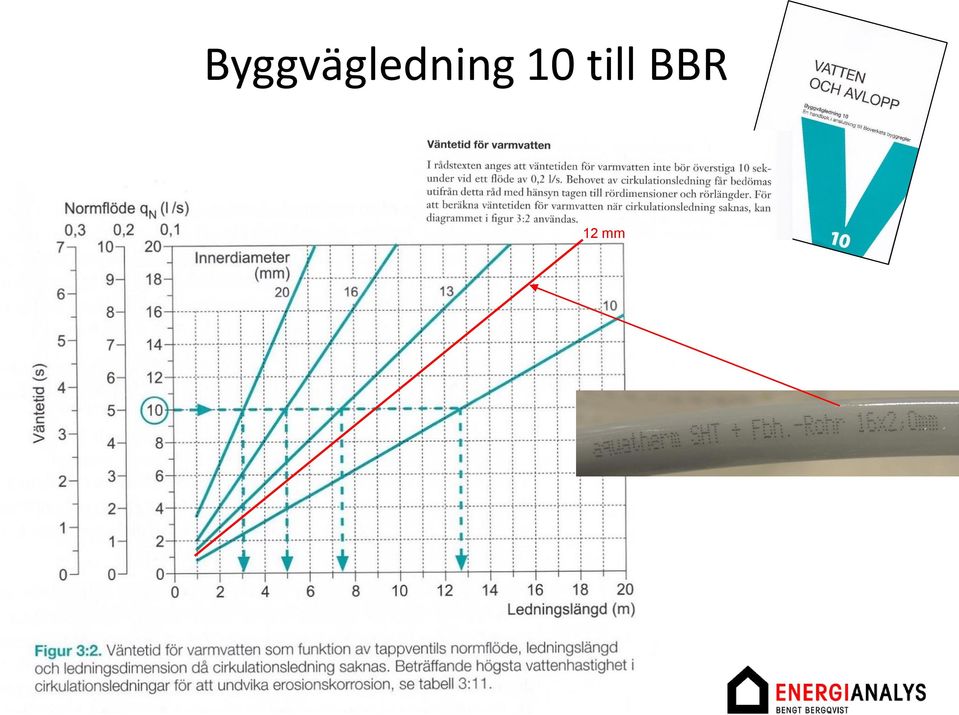

14 Byggvägledning 10 till BBR 12 mm

15 Temperatu, grd C Klockarvägen - Övertemperaturer i trapphus 25 24, ,5 23 Trapphus, 22, :00 09:55 07:50 05:45 03:40 01:35 23:30 21:25 19:20 17:15 15:10 13:05 11:00 08:55 06:50 04:45 3 till 17 september 2014 Bild. Temperatur i trapphus och frånluftstemperatur före frånluftsaggregat under perioden 29 januari till 28 februari Bild. Loggning av temperatur i trapphus under perioden 3 till 17 september I samband med loggstart öppnades samtliga avstängningsventiler i horisontella vvc-slingor efter att tidigare varit stängda. Värmeavgivningen från vvc-slingor i bjälklag gör att temperaturen i trapphuset stiger ca 2 C.

16 Klippgatan (4,4 kwh/m2,år) /6 till 1/ Värmemängdsmätare för varmvatten + vvc, vvc samt värmesystem har installerats förutom fjärrvärmemätare Varmvatten VVC-förluster Värme, VS1 Övrigt Uppmätta VVC-förluster: 4,4 kwh/m 2,år Rörschakt har förlagts i anslutning till våtgrupper. Horisontella vvc-dragningar undviks vilket minimerar väntetider och vvcförluster. Förlustvärme kan komma våtgrupper tillgodo.

17 Gradtimmar för värmesystem +11 C gradtimmar (normaltemperatur: 6,6 C, Stockholm. Uppvärmning till +20 C) Frånluftsfläkt När utetemperaturen överstiger +11 C antas inget värmebehov finnas. Drifttid: ca 5700 timmar/år

18 Gradtimmar för värmesystem? +11 C = gradtimmar? (normaltemperatur: 6,6 C, Stockholm. Uppvärmning till +20 C) Frånluftsfläkt När utetemperaturen överstiger +20 C antas inget värmebehov finnas. Drifttid: ca 8000 timmar/år

19 Gradtimmar för vvc-system Frånluftsfläkt gradtimmar/år Vattentemperatur: +58 C (medel av varmvatten och VVC) Omgivningstemperatur: +18 C Drifttid: 8760 timmar/år

20 Energihushållning??

21 Fjärrvärmeundercentraler - värmeisolering och mätmöjligheter STAD-ventil (rättvänd), som möjliggör mätning av vvc-förluster saknas tyvärr ofta. Ofta finns oisolerade varma rörsräckor i fjärrvärmeundercentraler. - Isolera!

22 Slutsatser Ha kontakt med arkitekt i tidigt projekteringsskede och försök få rörschakt att placeras i direkt anslutning till bad/dusch och kök Undvik långa horisontella rördragningar för varmvatten och vvc. Ha istället fler rörschakt Möjliggör uppföljning av värmeanvändning genom att installera: STAD-ventiler i värme- och vvc-krets; dykrör med termometer i rör för varmvatten, vvc och värme; flödesmätare för varmvatten och värmemängdsmätare för värmesystem och vvc-system Följ regelbundet upp byggnadens energianvändning för värme, varmvattenanvändning, vvc-förluster och fastighetsel Se till att varma rördelar är välisolerade även i fjärrvärmeundercentral Se till att värmesystem stängs av sommartid. Enbart motionskörning av värme-cirkulationspump några minuter varje dag
