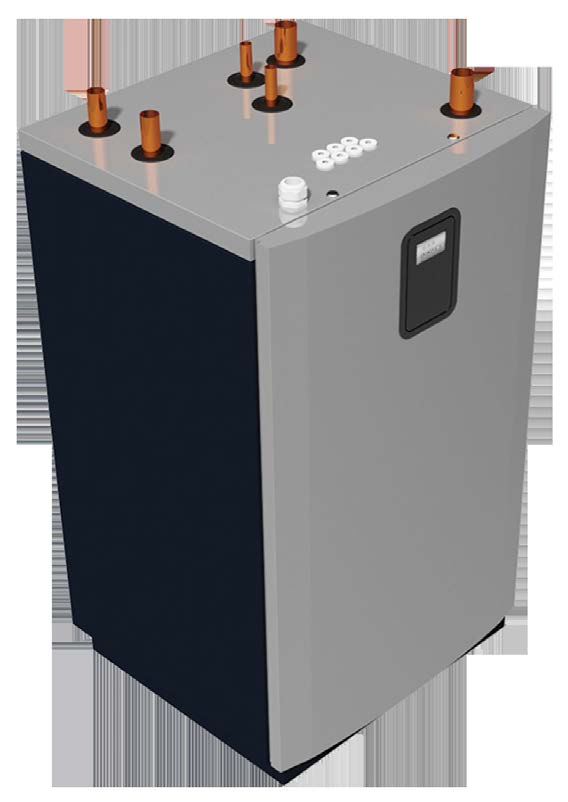

MAKING MODERN LIVING POSSIBLE. Driftsättning DHP-M.

Storlek: px
Starta visningen från sidan:

Download "MAKING MODERN LIVING POSSIBLE. Driftsättning DHP-M."

Transkript

1 MAKIG MODER LIVIG POSSIBLE Driftsättning

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S

3 Innehållsförteckning 1 Om dokument och dekaler Introduktion Symboler i dokument Symboler på dekaler Viktig information/säkerhetsföreskrifter Allmänna säkerhetsföreskrifter Köldmedium Elanslutning Vattenkvalitet Driftsättning Kontroll av rör- och elinstallation Kontroll av rörinstallation Kontroll av elinstallation Påfyllning och avluftning Påfyllning och avluftning av varmvattenberedare och värmesystem Fyllning och avluftning av köldbärarkretsen Konfiguration av styrsystem Displaybeskrivning Välj språk i displayen Ställa in datum och tid ätverksinställningar Manuellt test Aktivera manuellt test Starta och anpassa systemet Aktivera funktioner Aktivera funktioner Välja driftläge Driftdata Kontroll av missljud Aktivera tillbehör Distributionskretsar Driftsättningen är slutförd Installationsprotokoll och kundinformation Installationsprotokoll Danfoss Heating Solutions VIJSE207 3

4 1 Om dokument och dekaler 1.1 Introduktion Följande dokument finns till denna produkt: Snabbguide för installation är en illustrerad steg-för-steg-guide för installation av värmepumpen. Bifogas värmepumpen vid leverans. Installationsanvisning. Kompletterar Snabbguide för installation, och ger omfattande information om hur värmepumpen ska installeras. Tillgänglig för nedladdning, se nedan. Driftsättningsguiden innehåller den information som krävs för att kunna ta värmepumpen i drift och finjustera värmesystemet. Tillgänglig för nedladdning, se nedan. Elscheman för värmepumpen är avsedda för felsökning och service. Tillgänglig för nedladdning, se nedan. Bruksanvisningen är avsedd för slutanvändaren, och ska överlämnas och gås igenom tillsammans med slutkunden så snart installation och driftsättning har genomförts. Bifogas värmepumpen vid leverans. Teknisk beskrivning innehåller information om värmepumpens funktion, felsökning och tekniska data. Tillgänglig för nedladdning, se nedan. Landsspecifika anvisningar och blanketter görs tillgängliga där så krävs. Bifogas värmepumpen vid leverans. Självhäftande dekaler med översatt text. Ska placeras på tillverkningsskylten i samband med installation. Bifogas värmepumpen vid leverans. De dokument som inte levereras tillsammans med värmepumpen kan laddas ned här: Symboler i dokument Anvisningen innehåller olika varningssymboler som tillsammans med text uppmärksammar läsaren på att det finns risker med åtgärder som ska utföras. Symbolerna visas till vänster om texten och det finns tre symboler som används vid olika grader av faror: Fara Uppmärksammar på en omedelbar fara som leder till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Varning Risk för personskador! Uppmärksammar på en möjlig fara som kan leda till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Risk för skada på anläggningen. Informerar om en möjlig fara som kan leda till materiella skador om inte nödvändiga åtgärder vidtas. En fjärde symbol används för att ge praktisk information eller tips om hur ett moment bör utföras. 4 VIJSE207 Danfoss Heating Solutions

5 Information om hur av hanteringen av anläggningen kan underlättas eller om en möjlig driftteknisk nackdel. 1.3 Symboler på dekaler Följande symboler kan förekomma på dekaler på värmepumpens olika delar. Vilka symboler som används beror på värmepumpens modell Allmänt! Varning, fara!! Läs bifogad dokumentation. Läs bifogad dokumentation. Varning, heta ytor! Varning, rörliga delar! Varning, klämrisk! Varning, farlig elektrisk spänning! Elektriska komponenter Förklaring Komponent, levereras oftast enligt föreslagna systemlösningar Komponenter, tillbehör enligt föreslagna systemlösningar Röranslutningar Tappvatten Värmesystem Köldbärarsystem Avfrostningstank Expansionskärl med säkerhetsventil, köldbärare Luftning Temperatur och tryckavlastningsventil Utedel Varmvattenberedare Danfoss Heating Solutions VIJSE207 5

6 2 Viktig information/säkerhetsföreskrifter 2.1 Allmänna säkerhetsföreskrifter Varning Varning Den här enheten kan användas av barn över 8 år och personer med nedsatt fysisk, sensorisk eller psykisk förmåga, eller av personer som saknar kunskap eller erfarenhet, förutsatt att de övervakas eller har fått instruktioner om hur enheten ska användas på ett säkert sätt och förstår vilka risker som föreligger. Barn får inte rengöra eller utföra användarunderhåll på enheten utan att stå under uppsikt av en vuxen. Se till att barn inte leker med produkten. Varning Installationen får endast utföras av behörig installatör där hänsyn tas till gällande regler och förordningar, samt denna installationsanvisning. Värmepumpen måste placeras i en frostfri miljö. Uppställning och inkoppling ska utföras enligt anvisningarna för att undvika att ljudstörningar fortplantas i boendemiljön. Värmesystemet ska placeras på ett stabilt underlag som klarar dess totalvikt. Innan värmepumpen spänningsätts måste du försäkra dig om att värmesystemet och köldbärarsystemet inkl. värmepumpen är fyllda och avluftade. I annat fall kan cirkulationspumparna skadas. Om elinstallatören önskar testa sina elanslutningar innan ovanstående är utfört får detta endast utföras efter att det har säkerställts att värmebärar- och köldbärarpump är frånkopplade. 6 VIJSE207 Danfoss Heating Solutions

7 Vid påfyllning av köldbärarsystemet måste köldbärarpumpen vara i drift; kontrollera att kompressorn och värmebärarpumpen inte kan startas. Denna enhet är avsedd att användas av experter eller utbildade användare i butiker, inom lätt industri och jordbruk eller av lekmän för kommersiellt bruk. I enlighet med SS-E är denna produkt klassificerad såsom ej tillgänglig för allmänheten. Detta innebär att produkten är utformad för att hanteras av utbildad personal och installeras i maskinrum eller liknande. Bryt strömmen till värmepumpen under service och vid byte av delar i enheten. Endast reservdelar som godkänts av Danfoss Värmepumpar får användas för denna enhet. Vid normal drift alstrar värmepumpen ljud och vibrationer. Anordningen ska installeras och anslutas i enlighet med anvisningarna för att undvika att buller påverkar störningskänsliga områden. 2.2 Köldmedium Köldmedium Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Även om värmepumpens kylsystem (köldmediekretsen) är fyllt med ett klorfritt och miljögodkänt köldmedium som inte påverkar ozonlagret, får ingrepp endast utföras av för detta behörig person. Danfoss Heating Solutions VIJSE207 7

8 2.2.2 Brandrisk Köldmediet är inte brännbart eller explosivt under normala förhållanden Giftighet Under normal användning och under normala förhållanden har dessa köldmedium låg giftighet. Även om giftigheten är låg hos köldmediet finns det risk för skador (även livsfara) vid onormala situationer eller vid avsiktligt missbruk. Varning Risk för personskador! Utrymmen, där tunga ångor kan samlas och tränga undan luften, måste vara välventilerade. Köldmedieångorna är tyngre än luft, och i slutna utrymmen eller i del av utrymme som är beläget lägre än t.ex. dörren så kan stor koncentration uppstå vid läckage och risk för kvävning på grund av syrebrist kan bli följden. Varning Risk för personskador! Köldmediet bildar tillsammans med öppen låga en giftig och irriterande gas. Gasen kan spåras på lukten redan vid koncentrationer under dess tillåtna gränsvärde. Evakuera utrymmet till dess att noggrann vädring har utförts Ingrepp i köldmediekretsen Vid reparation av köldmediekretsen får köldmediet från värmepumpen inte släppas ut det måste tas om hand på lämpligt sätt. Avtappning och påfyllning får endast ske med nytt köldmedium (typ av köldmedium och indikerad fyllnadsmängd se tillverkningsskylt) via serviceventiler. Garantin upphör att gälla om ett köldmedium som inte är specificerat av Danfoss används för påfyllning Skrotning är värmepumpen ska skrotas ska köldmediet omhändertagas för destruktion. Lokala regler och förordningar om omhändertagande av köldmediet skall följas. 8 VIJSE207 Danfoss Heating Solutions

9 2.3 Elanslutning Varning Farlig elektrisk spänning! Kopplingsplintarna är strömförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Värmepumpen är internt kopplad från fabrik och elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. Elinstallationen får endast utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Elinstallationen ska utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Eltillförseln skall kunna brytas med hjälp av en arbetsbrytare (allpolig strömställare) med minst 3 mm kontaktöppning. 2.4 Vattenkvalitet Ett normalt värmesystem innehåller alltid en viss mängd korrosionsprodukter (järnoxid) och slamprodukter från kalciumoxid. Detta kommer från syre som naturligt finns i det färskvatten som systemet är fyllt med. Principen är därför att det inte är rekommenderat att fylla på värmesystemet regelbundet. Eventuella läckage i värmesystemet bör repareras omedelbart. ormal påfyllning bör ske endast en eller två gånger om året. Vattnet i värmesystemet ska vara så rent som möjligt, placera alltid smutsfiltret på returledningen från värmesystemet till värmepumpen, så nära värmepumpen som möjligt. Hårt vatten: det är vanligtvis inga problem att installera en värmepump i områden med hårt vatten eftersom normal driftstemperatur för varmvattnet inte överstiger 60 C. I områden där exceptionella vattenförhållanden råder kan man dock behöva installera ett avhärdningsfilter som gör vattnet mjukt och fritt från föroreningar och därmed förhindrar bildandet av kalkutfällningar. Danfoss Heating Solutions VIJSE207 9

10 2.5 Driftsättning Anläggningen får endast tas i drift om värmesystemet och köldbärarsystemet är fyllda och avluftade. I annat fall kan cirkulationspumparna skadas. Om anläggningen endast skall drivas med hjälp av elpatron vid installationen, måste värmesystemet vara fyllt och se till att köldbärarpumpen och kompressorn ej kan starta. Detta gör man genom att ställa in driftläge TILLSATS. 10 VIJSE207 Danfoss Heating Solutions

11 3 Kontroll av rör- och elinstallation 3.1 Kontroll av rörinstallation Vid transport och installation finns det risk att värmepumpen skadas och att komponenter flyttas eller böjs. Detta kan i sin tur förorsaka missljud. Det är därför viktigt att kontrollera att värmepumpen är felfri efter installation innan driftsättning utförs. Innan värmesystemet fylls ska rörinstallationen kontrolleras enligt checklistan nedan. Mer information finns i snabbguiden för installation. Checklista för rörinstallation OK Ej OK Är rörinkopplingen utförd enligt inkopplingsschemat? Är smutssilen monterad på returledningen? Se bild nedan. Är ett expansionskärl monterat? Är ett ventilrör med säkerhetsventil och manometer monterade? Är en påfyllningskran med backventil för värmesystem monterad? D C B A B C D Avstängningskran Lock Smutssil O-ring A Bild 1: Smutssil 3.2 Kontroll av elinstallation Innan du slår på strömmen, kontrollera elinstallationen enligt checklistan nedan. Checklista för elinstallation OK Ej OK Är arbetsbrytare installerade? Är rätt säkringar installerade? Se tabell för säkringar nedan. Placering av utegivaren. Se "Placering av utegivaren". Tabell för säkringar Värmepump Enhet M L XL 400 V 3-50 Hz värmepump A C40 C50 C63 Danfoss Heating Solutions VIJSE207 11

12 Placering av utegivaren Rekommenderad placering Olämplig placering 2/3 x H H Placera utegivaren på husets nord- eller nordvästsida. Se till att utegivaren inte är placerad i direkt solljus. är det gäller högre hus, bör givaren placeras mellan andra och tredje våningen. Platsen där givaren monteras ska inte vara vindskyddad men inte heller utsatt för direkt drag. Utegivaren bör inte placeras på reflekterande plåtvägg. Givaren ska placeras minst 1 m från sådana öppningar i husväggen där varmluft kan strömma ut. Om givarkabeln ansluts via ett rör måste röret tätas så att givaren inte påverkas av ev. utkommande luft. 12 VIJSE207 Danfoss Heating Solutions

13 4 Påfyllning och avluftning 4.1 Påfyllning och avluftning av varmvattenberedare och värmesystem Trycket i värmesystemet får aldrig överstiga 6 bar. Lufta systemet ordentligt! Låt alla radiatorventiler vara helt öppna. 1. Fyll systemet med kallvatten genom att öppna påfyllningsventilen som sitter på ventilröret till ett tryck på 1 bar. 2. Öppna samtliga radiatorventiler helt. 3. Avlufta samtliga radiatorer. 4. Återfyll värmesystemet till ett tryck på minst 1 bar. 5. Uppreda proceduren tills all luft är borta. 6. Kontrollera tätheten i systemet. 4.2 Fyllning och avluftning av köldbärarkretsen Introduktion Innan påfyllning av köldbärarkretsen måste elinstallationen vara slutförd och kontrollerad så att det går att manövrera köldbärarpumpen. Kontrollera alltid lokala förordningar innan fyllning av frostskydd. Trycket i köldbärarkretsen får aldrig överstiga 6 bar och differenstrycket måste vara minst 1,2 bar. Lufta systemet ordentligt! Frostskyddsvätska med korrosionsskyddande tillsatser ska användas så att ett frysskydd ner till -17±2 C uppnås. Danfoss Heating Solutions VIJSE207 13

14 4.2.2 Påfyllning 1. Sätt värmepumpen i läge AV på manöverpanelen. 2. Blanda vatten och frostskydd till rätt fryspunkt i en yttre behållare. Se till att den yttre behållaren rymmer erforderlig mängd köldbärare. 3. Använd en refraktometer för att kontrollera fryspunkten, -17±2 C. 4. Använd en extern pump för att fylla köldbärarsystemet. Anslut trycksidan på pumpen till påfyllnadskopplet. 5. Stäng avstängningsventilen på påfyllnadskopplet. 6. Öppna sugventilen på påfyllnadskopplet och returventilen på köldbärarsystemet. 7. Anslut en genomskinlig slang till påfyllnadskopplet. Slangen ska mynna ut i den yttre behållaren. 8. Öppna returventilen på påfyllnadskopplet. 9. Starta den externa pumpen och fyll köldbärarkretsen. Låt den externa pumpen gå tills det manuella testet av köldbärarpumpen har slutförts. Se "Manuellt test". Kontrollera köldbärarvätskenivån i yttre behållaren med jämna mellanrum. 14 VIJSE207 Danfoss Heating Solutions

15 5 Konfiguration av styrsystem 5.1 Displaybeskrivning Startskärm Den skärm som visas när systemet är på. Här kan du också göra komfortjustering: 1. Genom att dra med- eller moturs ökar respektive minskar du offsetvärdet. Varje punkt motsvarar en ökning/minskning på 1 C 2. Alternativt trycker du på + / - Menyskärm Denna skärm visas när du har tryckt på på startskärmen. 5.2 Välj språk i displayen 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Språk. 4. Välj språk. 5. Tryck på för att gå tillbaka till systeminställningar. Tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. 5.3 Ställa in datum och tid 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Datum/tid. 4. Tryck på + eller för respektive fält för att ändra inställningarna. 5. Tryck på för att bekräfta inställningarna. 6. Tryck på för att gå tillbaka till systeminställningar. Tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. Danfoss Heating Solutions VIJSE207 15

16 5.4 ätverksinställningar I nätverksinställningarna kan DCHP eller statisk IP-adress väljas. Om DHCP väljs kommer routern i det lokala nätverket att dela ut IPadresser etc. Se Menyinställningar. Om statisk väljs, måste IP-adress, nätmask, standard-gateway, DS1 och DS2 ställas in manuellt. Se Menyinställningar. Två värmepumpar (primär och sekundär värmepump) Ingen extern nätverksanslutning till systemet. Ethernetkabel: Standard Cat 5 nätverkskabel, RJ Primär (styrande) värmepump med IP-adress t.ex Sekundär värmepump med IP-adress t.ex Fler än en sekundär värmepump Router/Switch 2 Möjlighet till åtkomst via lokalt nätverk 3 Möjlighet till internetåtkomst via router 4 Primär (styrande) värmepump med IP-adress t.ex Sekundär värmepump med IP-adress t.ex Sekundär värmepump med IP-adress t.ex Sekundär värmepump med IP-adress t.ex X Sekundär värmepump med IP-adress t.ex XXX Menyinställningar Om flera pumpar är installerade måste nätverksinställningar göras för varje pump. Kontakta nätverksadministratören om det kräva inställningar i router eller annan utrustning. 16 VIJSE207 Danfoss Heating Solutions

17 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Tryck på texten Systeminställningar 4. Tryck på texten ätverksinställningar För automatiska IP-inställningar: 1. Ställ in DHCP/statisk till 0 2. Tryck på för att gå tillbaka till systeminställningar. Tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. För manuella IP-inställningar: 1. Ställ in DHCP/statisk till 1 2. Tryck på det du vill ändra i IP-adressen och sedan på + och för att ändra inställningen. 3. Upprepa stegen för nätmask, standard-gateway etc. 4. Tryck på för att bekräfta inställningen. 5. Tryck på för att gå tillbaka till systeminställningar. Tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. Danfoss Heating Solutions VIJSE207 17

18 6 Manuellt test Anläggningen får endast tas i drift om värmesystemet och varmvattenberedaren är fyllda och avluftade. I annat fall kan cirkulationspumparna och eventuell tillsatsvärme skadas. Eventuella larm som inträffar i samband med driftsättningen måste felsökas. Systemframledningsgivare och utegivare måste vara anslutna för att värmepumpen ska starta. Eventuella larm måste kvitteras för att värmepumpen ska starta. Värmepumpen har en startstid på cirka 5 till 10 minuter. 6.1 Aktivera manuellt test Det manuella testet är aktivt i 8 timmar. Efter 8 timmar måste upplåsningskoden anges igen. Återstående tid visas på displayens övre del. Se till att huvudströmbrytaren är tillslagen. 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på 3. Ange koden för att komma åt det manuella testet: 60,70, Tryck på Inställningar 5. Tryck på om du vill gå till menysidan Tryck på texten Manuellt test. 7. Tryck på för att aktivera manuellt test. 8. Välj testfall på de olika menysidorna. Vid MAUELLT TEST visas den här symbolen på alla skärmar: 18 VIJSE207 Danfoss Heating Solutions

19 Testfallen i tabellen nedan finns tillgängliga i MAUELLT TEST. Obligatoriska testfall beskrivs i följande avsnitt. De testfall som inte beskrivs är valfria. Testen måste först göras startklara och sedan aktiveras. Pumptesterna (köldbärarpump, systempump och kondensorpump) kan utföras i valfri ordning. Parameter Kompressor Köldbärarpump Kondensorpump Systempump Hetgaspump Växelventil Extern tillsats av/på Extern tillsats % TWC elpatron av/på TWC VVC pump TWC blandningsventil WCS styrventil WCS pump av/på Genombränning, cirkulationspump Distributionsgrupp 1 Cirkulationspump Expansionsventil Summa larm Betydelse 0 = kompressor stoppad Ställ in kompressorväxel = stopp av köldbärarpump 1 = start av köldbärarpump 0 = stopp av kondensorpump 1 = start av kondensorpump 0 = stopp av systempump 1 = start av systempump 0 = stopp av hetgaspump 1 = start av hetgaspump 0 = värme 1 = varmvatten 0 = stopp av extern tillsats 1 = start av extern tillsats 0 % = extern tillsats avstängd 100 % = helt öppen, max tillsatsvärme Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av elpatron 1 = start av elpatron Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av vvc pump 1 = start av vvc pump Endast vid installerad expansionsmodul (EM). Separat manual. 0 = blandningsventil stängd 100 = blandningsventil helt öppen Endast vid installerad expansionsmodul (EM). Separat manual. 0 % = styrventil stängd 100 % = helt öppen styrventil Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av WCS pump 1 = start av WCS pump 0 = stopp genombränning cirkulationspump 1 = start genombränning cirkulationspump 0 = stopp av cirkulationspump distributionskrets 1 1 = start av cirkulationspump distributionskrets % = cirkulationspump varvtal distributionskrets 1 0= expansionsventil stängd 1 = 100 % expansionsventil helt öppen. Endast för underhåll. 0 = ingen anslutning 1 = potentialfri anslutning Danfoss Heating Solutions VIJSE207 19

20 6.1.1 Test av kondensorpump 1. Aktivera kondensorpumpen genom att trycka på (manuell aktivering). 2. Starta kondensorpumpen genom att trycka på (av/på). 3. Kontrollera att kondensorpumpen är ingång genom att: att lyssna lägga handen på pumpen lyssna efter luft 4. Avlufta systemet vid behov. Se avsnitt "Påfyllning och avluftning av varmvattenberedare och värmesystem" 5. Stoppa kondensorpumpen genom att trycka på Test av köldbärarpump Köldbärarkretsen kan trycksättas till max 6 bar. 1. Aktivera köldbärarpumpen genom att trycka på (manuell aktivering). 2. Starta köldbärarpumpen genom att trycka på (av/på). 3. Kontrollera att köldbärarpumpen går genom: att lyssna lägga handen på pumpen att nivån i expansionskärlet är stabil. Om nivån varierar är det luft i systemet. lyssna efter luft 4. Luftning av köldbärarkrets. 1. Sätt värdet på köldbärarpumpen till 100 (1 när pump med konstant varvtal används). 2. Kör köldbärarpumpen och den externa pumpen i serie tills vätska, fri från luft, kommer ut ur returslangen. 3. Öppna säkerhetsventilen på expansionskärlet och fyll till 2/3. 4. Stäng säkerhetsventilen. 5. Lufta expansionskärlet. 6. Tryck på för att stoppa köldbärarpumpen. Låt den externa pumpen fortsätta gå. 7. Öppna ventilen med den externa pumpen fortsatt gående för att få bort luft mellan ventilerna. 8. Kontrollera att systemet inte läcker. Reparera eventuella läckor direkt. 9. Stäng ventil och trycksätt systemet med den externa pumpen. 10. Stäng ventilen. 11. Stoppa den externa pumpen och koppla från fyllningsutrustningen. 12. Sätt isolering på påfyllnadskopplet. 20 VIJSE207 Danfoss Heating Solutions

21 6.1.3 Testning av systempump 1. Aktivera systempumpen genom att trycka på (manuell aktivering). 2. Starta systempumpen genom att tryck på (på/av). 3. Kontrollera att systempumpen är igång genom att: att lyssna lägga handen på pumpen lyssna efter luft 4. Avlufta systemet vid behov. Se avsnitt "Påfyllning och avluftning av varmvattenberedare och värmesystem" 5. Stoppa systempumpen genom att trycka på Testa kompressor 1. Aktivera kompressorn genom att trycka på (manuell aktivering). 2. Ställ in kompressorväxeln. 3. Kontrollera att det inte finns några missljud. 4. Kontrollera att tryckröret blir varmt. 5. Stoppa kompressorn genom att trycka på (manuell aktivering) Avsluta manuellt test Så här avslutar du det manuella testet: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på Inställningar 3. Tryck på om du vill gå till menysidan Tryck på texten Manuellt test. 5. Tryck på för att avsluta manuellt test. -symbolen försvinner Isolering av rör är det manuella testet är slutförd ska läckagekontroll utföras. är läckagekontrollen är genomförd utan anmärkning ska rören isoleras. Se till att de rör som leder kallvatten är ordentligt isolerade för att förhindra uppkomst av kondensskador. Danfoss Heating Solutions VIJSE207 21

22 7 Starta och anpassa systemet I driftläge varmvatten och driftläge värme kommer kompressorn att köra i 20 minuter i 3000 varv/minut innan kontrollen startar. 7.1 Aktivera funktioner Funktionerna måste först väljas och aktiveras innan de kan användas. edan visas ett exempel där funktionen Tappvärme har valts. Övriga funktioner väljs på samma sätt. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Tryck på texten Tappvatten. 4. Tryck på för att aktivera funktionen Tappvatten. 5. Justera inställningarna. 6. Tryck på för att bekräfta inställningen. 7. Tryck på för att gå tillbaka till menyskärmen. 7.2 Aktivera funktioner Funktionerna måste först aktiveras innan de kan startas och användas. edan visas ett exempel där funktionen Värme väljs och aktiveras. Övriga funktioner aktiveras på liknande sätt. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Gå vidare med till menysidan för värmeinställning. 4. Aktivera värmefunktionen genom att trycka på. 5. Tryck på för att gå tillbaka till menyskärmen. 7.3 Välja driftläge Värmepumpen har en starttid på cirka 5 till 10 minuter. Fördröjningen gäller ej vid driftläge tillsats. 22 VIJSE207 Danfoss Heating Solutions

23 Sätt värmepumpen i önskat driftläge i menyn: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på. Ett nytt fönster öppnas. 3. Tryck på respektive symbol för önskat driftläge. Symbol Beskrivning Driftläge Av. Alla funktioner avslagna. Driftläge Standby. Alla interna funktioner avslagna. Systempump och andra externa funktioner är påslagna. Driftläge På. Alla aktiverade funktioner påslagna. I det här driftläget kan de funktioner som har valts i Inställningar slås på eller av. Slå på eller av funktioner genom att trycka på. Se exempel i tabellen nedan. Listan nedan visar exempel på förvalda funktioner. Funktionerna måste först aktiveras i Inställningar innan de kan startas och användas. Symbol Beskrivning Driftläge Värmeproduktion. Endast vid kompressordrift. Tryck på för att aktivera. Driftläge Tappvarmvatten. Endast varmvattenproduktion är tillåten. Tryck på för att aktivera. Driftläge Tillsats. Endast värmeproduktion. Tryck på för att aktivera. Danfoss Heating Solutions VIJSE207 23

24 7.4 Driftdata Kontrollera tillämpliga givare som beskrivs i tabellen nedan. Givarna återfinns i undermenyn Driftdata Välj Driftdata på menyskärmen: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på Driftdata 3. Välj givare på de olika menysidorna. Givare Utomhus Beräknat behov Systemframledning Önskad systemframledning Varmvatten Kondensor ut Kondensor in Köldbärare in Köldbärare ut Kompressor drifttid Tappvatten drifttid Externa tillsats drifttid Förklaring Visar temperaturen på utegivaren. Visar värmeöverskott eller värmeunderskott i värmesystemet. Minusvärde tyder på värmeunderskott. Visar temperaturen på systemframledningen. Visar aktuellt systembörvärde. Visar temperaturen för varmvattengivaren om varmvattenproduktion är tillåten. Visar temperaturen för utgående radiatortemperatur från värmepumpen. Visar temperaturen för ingående radiatortemperatur till värmepumpen. Visar aktuell temperatur för brine in till värmepumpen. Visar aktuell temperatur för brine ut från värmepumpen. Visar antalet timmar som kompressorn har varit i drift. Visar antalet timmar som har använts för varmvattenproduktion. Visar antalet timmar som den externa tillsatsen har varit aktiverad. Versionsinformation På sidan 3 i Driftdata visas versionsinformation om styrsystemets programvara. Versionsinformationen kan vara bra att ha tillgänglig när du kontaktar supporten. 7.5 Kontroll av missljud Egenskaper hos rörsystemet och byggnaden kan i ogynnsamma fall medföra att ljud och vibrationer förstärks vid vissa varvtal. Testa att köra värmepumpen i både varmvatten-, och värmedriftlägena och kontrollera att inga onormala ljud uppstår. Testkör därför värmepumpen i hela det aktuella varvtalsområdet för kompressorn och kontrollera att inga missljud uppstår. Under tiden testet pågår, kontrollerar du att inga onormala ljud uppstår i andra delar av fastigheten. Eventuella problem bör i första hand avhjälpas genom att se över rörmontaget och installera flexslangar och ljudisolerande slangklämmor intill värmepumpen. Om eventuella problem kvartstår kan problematiska varvtal blockers i styrsystemet. 24 VIJSE207 Danfoss Heating Solutions

25 7.6 Aktivera tillbehör Tillbehören nedan levereras inte med värmepumpen, men om något av nedanstående tillbehör installeras måste de aktiveras i styrsystemet. Flödesvakt En flödesvakt kan kopplas in för att styra flödet i köldbärarkretsen. Om ingen flödesvakt är installerad och flödesvakt aktiveras i styrsystemet, kommer värmepumpen inte att starta. Aktivera flödesvakten: 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Värmepump. 4. Aktivera genom att trycka på (Flödespressostat av/på). 5. Tryck på för att gå tillbaka till inställningar. Hetgaspump Hetgaspumpen startar när följande villkor är uppfyllda: Kompressorn är igång och tryckrörsgivaren ligger på 20 C över temperaturen i varmvattenberedaren. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av hetgas. 4. Tryck på för att aktivera hetgas. 5. Kontrollera att hetgaspumpen är igång genom att: att lyssna lägga handen på pumpen lyssna efter luft 6. Avlufta om det är luft i hetgaskretsen. 7. Tryck på för att gå tillbaka till menyskärmen. Växelventil för varmvattenproduktion 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av växelventil. 4. Aktivera växelventilen genom att trycka på. 5. Kontrollera att indikatorn på växelventilens översida byter läge. 6. Tryck på för att gå tillbaka till menyskärmen. Danfoss Heating Solutions VIJSE207 25

26 Tillsatsvärme 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av tillsatsvärme. 4. Starta tillsatsvärmen genom att trycka på. Systempumpen startar automatiskt. 5. Kontrollera att tillsatsen fungerar genom att kontrollera att temperaturen på framledningen stiger. 6. Tryck på för att gå tillbaka till menyskärmen. 7.7 Distributionskretsar Distributionskrets 1 är tillgänglig från fabriken. Distributionskrets 2-5 kräver en expansionsmodul, EM-1 och säljs separat som tillbehör. Upp till 5 distributionskretsar kan vara aktiva samtidigt. Exempel på inställningar för distributionskrets 1: 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Blandventiler. 4. Tryck på texten för önskad distributionskrets. Varje distributionskrets har två sidor med inställningar. 5. Sida 1: Inställningar för framledningstemperatur vid olika utomhustemperaturer. Obs! Distributionskretsinställningarna får inte överstiga de inställda värdena i huvudvärmekurvan. Temperaturen kan justeras på två sätt: Tryck på eller för att justera hela kurvan. Tryck och dra individuella kurvpunkter: Tryck på en av punkterna i kurvan och dra punkten uppåt eller nedåt till önskad temperatur ELLER genom att trycka på/markera en av punkterna i kurvan och trycka på och till önskad temperatur. Om ett värde ställs in som ligger utanför huvudvärmekurvan visas det genom att färgen ändras. Se 51 i kurvan nedan. Bekräfta inställningarna med 6. Sida 2: Inställningar för min./max. framledningstemperatur. Obs! Distributionskretsinställningarna får inte överstiga de inställda värdena i huvudvärmekurvan. Bekräfta inställningarna med 7.8 Driftsättningen är slutförd är driftsättningen är slutförd måste styrsystemet konfigureras till slutanvändarläge: Tryck på och för att avsluta driftsättningsläget. 26 VIJSE207 Danfoss Heating Solutions

27 Kontrollera att -symbolen visas till vänster på menyskärmen innan systemet överlämnas till slutanvändaren. Danfoss Heating Solutions VIJSE207 27

28 8 Installationsprotokoll och kundinformation Efter avslutad installation och testkörning ska kunden informeras om sin nya värmepumpsanläggning. I bruksanvisningen finns en checklista som beskriver den information som installatören ska ge kunden. Vid garantiärenden ska alltid serienummer anges. otera alltid serienumret i installationsprotokollet i bruksanvisningen. 8.1 Installationsprotokoll Fyll i installationsprotokollet i Bruksanvisningen. 28 VIJSE207 Danfoss Heating Solutions

29 Danfoss Heating Solutions VIJSE207 29

30 30 VIJSE207 Danfoss Heating Solutions

31 Danfoss Heating Solutions VIJSE207 31

32 Danfoss Värmepumpar AB Box 950 SE ARVIKA Phone Internet: Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innstående order under föutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss Heating Solutions och Danfoss Heating Solutions logotyp är varumärken som tillhör Danfoss A/S. Med ensamrätt. VIJSE207 Produced by Danfoss Heating Solutions 2015
