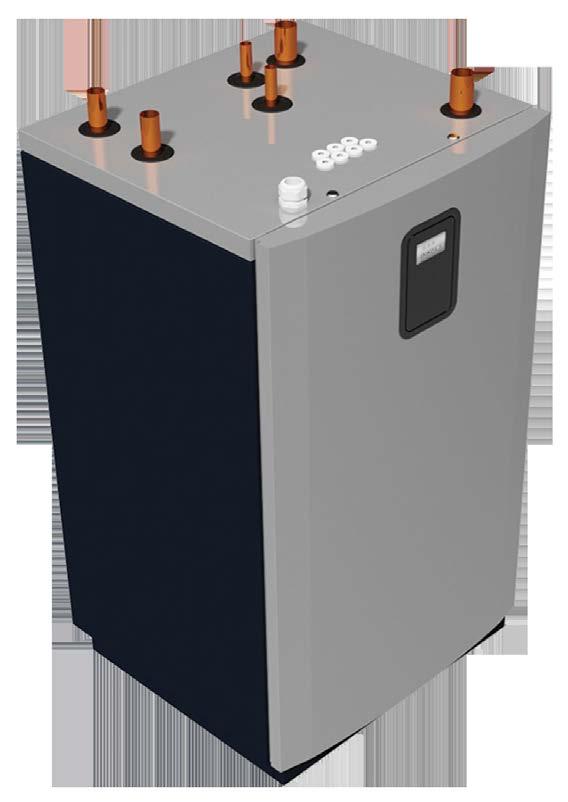

1 MAKIG MODER LIVIG POSSIBLE Driftsättning

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S

3 Innehållsförteckning 1 Om dokument och dekaler Introduktion Symboler i dokument Symboler på dekaler Viktig information/säkerhetsföreskrifter Allmänna säkerhetsföreskrifter Köldmedium Elanslutning Vattenkvalitet Driftsättning Kontroll av rör- och elinstallation Kontroll av rörinstallation Kontroll av elinstallation Påfyllning och avluftning Påfyllning och avluftning av varmvattenberedare och värmesystem Fyllning och avluftning av köldbärarkretsen Konfiguration av styrsystem Displaybeskrivning Välj språk i displayen Ställa in datum och tid Justering av inomhustemperaturen Justera värmekurvan Värmeinställningar ätverksanslutning, för onlinefunktion och inställning av primär och sekundär identitet Manuellt test Aktivera manuellt test Starta och anpassa systemet Aktivera funktioner Aktivera/inaktivera funktioner Välja driftläge Systeminformation Kontrollera givare Kontroll av missljud Aktivera tillbehör Distributionskretsar Driftsättningen är slutförd Installationsprotokoll och kundinformation Installationsprotokoll Danfoss Heating Solutions VIJSE307 3

4 1 Om dokument och dekaler 1.1 Introduktion Följande dokument finns till denna produkt: Snabbguide för installation är en illustrerad steg-för-steg-guide för installation av värmepumpen. Bifogas värmepumpen vid leverans. Installationsanvisning. Kompletterar Snabbguide för installation, och ger omfattande information om hur värmepumpen ska installeras. Tillgänglig för nedladdning, se nedan. Driftsättningsguiden innehåller den information som krävs för att kunna ta värmepumpen i drift och finjustera värmesystemet. Tillgänglig för nedladdning, se nedan. Elscheman för värmepumpen är avsedda för felsökning och service. Tillgänglig för nedladdning, se nedan. Bruksanvisningen är avsedd för slutanvändaren, och ska överlämnas och gås igenom tillsammans med slutkunden så snart installation och driftsättning har genomförts. Bifogas värmepumpen vid leverans. Teknisk beskrivning innehåller information om värmepumpens funktion, felsökning och tekniska data. Tillgänglig för nedladdning, se nedan. Landsspecifika anvisningar och blanketter görs tillgängliga där så krävs. Bifogas värmepumpen vid leverans. Självhäftande dekaler med översatt text. Ska placeras på tillverkningsskylten i samband med installation. Bifogas värmepumpen vid leverans. De dokument som inte levereras tillsammans med värmepumpen kan laddas ned här: Symboler i dokument Anvisningen innehåller olika varningssymboler som tillsammans med text uppmärksammar läsaren på att det finns risker med åtgärder som ska utföras. Symbolerna visas till vänster om texten och det finns tre symboler som används vid olika grader av faror: Fara Uppmärksammar på en omedelbar fara som leder till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Varning Risk för personskador! Uppmärksammar på en möjlig fara som kan leda till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Risk för skada på anläggningen. Informerar om en möjlig fara som kan leda till materiella skador om inte nödvändiga åtgärder vidtas. En fjärde symbol används för att ge praktisk information eller tips om hur ett moment bör utföras. 4 VIJSE307 Danfoss Heating Solutions

5 Information om hur av hanteringen av anläggningen kan underlättas eller om en möjlig driftteknisk nackdel. 1.3 Symboler på dekaler Följande symboler kan förekomma på dekaler på värmepumpens olika delar. Vilka symboler som används beror på värmepumpens modell Allmänt! Varning, fara!! Läs bifogad dokumentation. Läs bifogad dokumentation. Varning, heta ytor! Varning, rörliga delar! Varning, klämrisk! Varning, farlig elektrisk spänning! Elektriska komponenter Förklaring Komponent, levereras oftast enligt föreslagna systemlösningar Komponenter, tillbehör enligt föreslagna systemlösningar Röranslutningar Tappvatten Värmesystem Köldbärarsystem Avfrostningstank Expansionskärl med säkerhetsventil, köldbärare Luftning Temperatur och tryckavlastningsventil Utedel Varmvattenberedare Danfoss Heating Solutions VIJSE307 5

6 2 Viktig information/säkerhetsföreskrifter 2.1 Allmänna säkerhetsföreskrifter Varning Varning Den här enheten kan användas av barn över 8 år och personer med nedsatt fysisk, sensorisk eller psykisk förmåga, eller av personer som saknar kunskap eller erfarenhet, förutsatt att de övervakas eller har fått instruktioner om hur enheten ska användas på ett säkert sätt och förstår vilka risker som föreligger. Barn får inte rengöra eller utföra användarunderhåll på enheten utan att stå under uppsikt av en vuxen. Se till att barn inte leker med produkten. Varning Installationen får endast utföras av behörig installatör där hänsyn tas till gällande regler och förordningar, samt denna installationsanvisning. Värmepumpen måste placeras i en frostfri miljö. Uppställning och inkoppling ska utföras enligt anvisningarna för att undvika att ljudstörningar fortplantas i boendemiljön. Värmesystemet ska placeras på ett stabilt underlag som klarar dess totalvikt. Innan värmepumpen spänningsätts måste du försäkra dig om att värmesystemet och köldbärarsystemet inkl. värmepumpen är fyllda och avluftade. I annat fall kan cirkulationspumparna skadas. Om elinstallatören önskar testa elanslutningarna innan ovanstående är utfört får detta endast utföras efter att det har säkerställts att värmebärar- och köldbärarpump är frånkopplade. 6 VIJSE307 Danfoss Heating Solutions

7 Vid påfyllning av köldbärarsystemet måste köldbärarpumpen vara i drift; kontrollera att kompressorn och värmebärarpumpen inte kan startas. Denna enhet är avsedd att användas av experter eller utbildade användare i butiker, inom lätt industri och jordbruk eller av lekmän för kommersiellt bruk. I enlighet med SS-E är denna produkt klassificerad såsom ej tillgänglig för allmänheten. Detta innebär att produkten är utformad för att hanteras av utbildad personal och installeras i maskinrum eller liknande. Bryt strömmen till värmepumpen under service och vid byte av delar i enheten. Endast reservdelar som godkänts av Danfoss Värmepumpar får användas för denna enhet. Vid normal drift alstrar värmepumpen ljud och vibrationer. Anordningen ska installeras och anslutas i enlighet med anvisningarna för att undvika att buller påverkar störningskänsliga områden. 2.2 Köldmedium Köldmedium Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Även om värmepumpens kylsystem (köldmediekretsen) är fyllt med ett klorfritt och miljögodkänt köldmedium som inte påverkar ozonlagret, får ingrepp endast utföras av för detta behörig person. Danfoss Heating Solutions VIJSE307 7

8 2.2.2 Brandrisk Köldmediet är inte brännbart eller explosivt under normala förhållanden Giftighet Under normal användning och under normala förhållanden har dessa köldmedium låg giftighet. Även om giftigheten är låg hos köldmediet finns det risk för skador (även livsfara) vid onormala situationer eller vid avsiktligt missbruk. Varning Risk för personskador! Utrymmen, där tunga ångor kan samlas och tränga undan luften, måste vara välventilerade. Köldmedieångorna är tyngre än luft, och i slutna utrymmen eller i del av utrymme som är beläget lägre än t.ex. dörren så kan stor koncentration uppstå vid läckage och risk för kvävning på grund av syrebrist kan bli följden. Varning Risk för personskador! Köldmediet bildar tillsammans med öppen låga en giftig och irriterande gas. Gasen kan spåras på lukten redan vid koncentrationer under dess tillåtna gränsvärde. Evakuera utrymmet till dess att noggrann vädring har utförts Ingrepp i köldmediekretsen Vid reparation av köldmediekretsen får köldmediet från värmepumpen inte släppas ut det måste tas om hand på lämpligt sätt. Avtappning och påfyllning får endast ske med nytt köldmedium (typ av köldmedium och indikerad fyllnadsmängd se tillverkningsskylt) via serviceventiler. Garantin upphör att gälla om ett köldmedium som inte är specificerat av Danfoss används för påfyllning Skrotning är värmepumpen ska skrotas ska köldmediet omhändertagas för destruktion. Lokala regler och förordningar om omhändertagande av köldmediet skall följas. 8 VIJSE307 Danfoss Heating Solutions

9 2.3 Elanslutning Varning Farlig elektrisk spänning! Kopplingsplintarna är strömförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Värmepumpen är internt kopplad från fabrik och elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. Elinstallationen får endast utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Elinstallationen ska utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Eltillförseln skall kunna brytas med hjälp av en arbetsbrytare (allpolig strömställare) med minst 3 mm kontaktöppning. 2.4 Vattenkvalitet Ett normalt värmesystem innehåller alltid en viss mängd korrosionsprodukter (järnoxid) och slamprodukter från kalciumoxid. Detta kommer från syre som naturligt finns i det färskvatten som systemet är fyllt med. Principen är därför att det inte är rekommenderat att fylla på värmesystemet regelbundet. Eventuella läckage i värmesystemet bör repareras omedelbart. ormal påfyllning bör ske endast en eller två gånger om året. Vattnet i värmesystemet ska vara så rent som möjligt, placera alltid smutsfiltret på returledningen från värmesystemet till värmepumpen, så nära värmepumpen som möjligt. Hårt vatten: det är vanligtvis inga problem att installera en värmepump i områden med hårt vatten eftersom normal driftstemperatur för varmvattnet inte överstiger 60 C. I områden där exceptionella vattenförhållanden råder kan man dock behöva installera ett avhärdningsfilter som gör vattnet mjukt och fritt från föroreningar och därmed förhindrar bildandet av kalkutfällningar. Danfoss Heating Solutions VIJSE307 9

10 2.5 Driftsättning Anläggningen får endast tas i drift om värmesystemet och köldbärarsystemet är fyllda och avluftade. I annat fall kan cirkulationspumparna skadas. Om anläggningen endast skall drivas med hjälp av elpatron vid installationen, se till att värmesystemet är fyllt och att köldbärarpumpen och kompressorn ej kan starta. 10 VIJSE307 Danfoss Heating Solutions

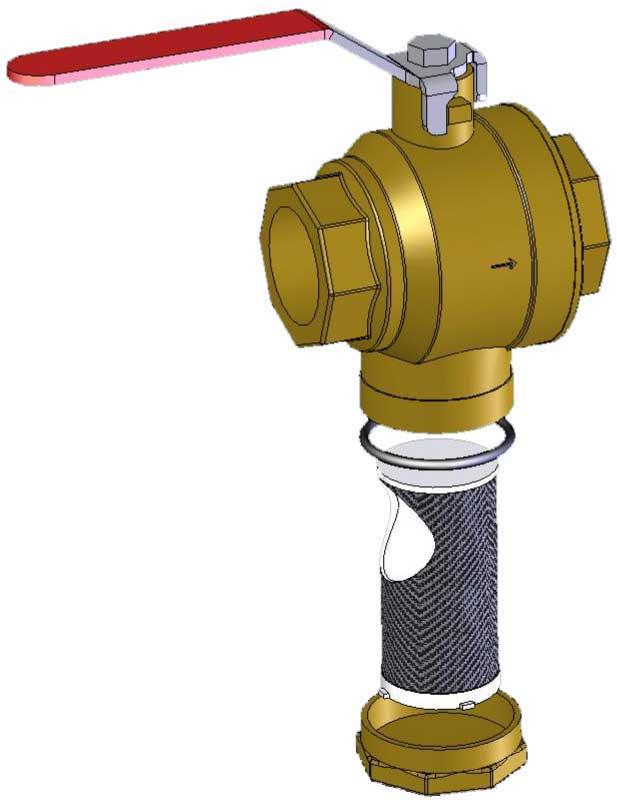

11 3 Kontroll av rör- och elinstallation 3.1 Kontroll av rörinstallation Vid transport och installation finns det risk att värmepumpen skadas och att komponenter flyttas eller böjs. Detta kan i sin tur förorsaka missljud. Det är därför viktigt att kontrollera att värmepumpen är felfri efter installation innan driftsättning utförs. Innan värmesystemet fylls ska rörinstallationen kontrolleras enligt checklistan nedan. Mer information finns i snabbguiden för installation. Checklista för rörinstallation OK Ej OK Är rörinkopplingen utförd enligt inkopplingsschemat? Är smutssilen monterad på returledningen? Se bild nedan. Är ett expansionskärl monterat? Är ett ventilrör med säkerhetsventil och manometer monterade? Är en påfyllningskran med backventil för värmesystem monterad? D C B A B C D Avstängningskran Lock Smutssil O-ring A Bild 1: Smutssil 3.2 Kontroll av elinstallation Innan du slår på strömmen, kontrollera elinstallationen enligt checklistan nedan. Checklista för elinstallation OK Ej OK Är arbetsbrytare installerade? Är rätt säkringar installerade? Se tabell för säkringar nedan. Placering av utegivaren. Se Placering av utegivaren. Tabell för säkringar Värmepump Enhet M L XL 400 V 3-50 Hz värmepump A C40 C50 C63 Danfoss Heating Solutions VIJSE307 11

12 Placering av utegivaren Rekommenderad placering Olämplig placering 2/3 x H H Placera utegivaren på husets nord- eller nordvästsida. Se till att utegivaren inte är placerad i direkt solljus. är det gäller högre hus, bör givaren placeras mellan andra och tredje våningen. Platsen där givaren monteras ska inte vara vindskyddad men inte heller utsatt för direkt drag. Utegivaren bör inte placeras på reflekterande plåtvägg. Givaren ska placeras minst 1 m från sådana öppningar i husväggen där varmluft kan strömma ut. Om givarkabeln ansluts via ett rör måste röret tätas så att givaren inte påverkas av ev. utkommande luft. 12 VIJSE307 Danfoss Heating Solutions

13 4 Påfyllning och avluftning 4.1 Påfyllning och avluftning av varmvattenberedare och värmesystem Trycket i värmesystemet får aldrig överstiga 6 bar. Lufta systemet ordentligt! Låt alla radiatorventiler vara helt öppna. 1. Fyll systemet med kallvatten genom att öppna påfyllningsventilen som sitter på ventilröret till ett tryck på 1 bar. 2. Öppna samtliga radiatorventiler helt. 3. Avlufta samtliga radiatorer. 4. Återfyll värmesystemet till ett tryck på minst 1 bar. 5. Upprepa proceduren tills all luft är borta. 6. Kontrollera tätheten i systemet. 4.2 Fyllning och avluftning av köldbärarkretsen Introduktion Innan påfyllning av köldbärarkretsen måste elinstallationen vara slutförd och kontrollerad så att det går att manövrera köldbärarpumpen. Kontrollera alltid lokala förordningar före fyllning av frostskydd. Trycket i köldbärarkretsen får aldrig överstiga 6 bar och differenstrycket måste vara minst 1,2 bar. Lufta systemet ordentligt! Frostskyddsvätska med korrosionsskyddande tillsatser ska användas så att ett frostskydd ner till -17 ±2 C uppnås. Danfoss Heating Solutions VIJSE307 13

14 4.2.2 Påfyllning 1. Sätt värmepumpen i läge AV på manöverpanelen. 2. Blanda vatten och frostskydd till rätt fryspunkt i en yttre behållare. Se till att den yttre behållaren rymmer erforderlig mängd köldbärare. 3. Använd en refraktometer för att kontrollera fryspunkten, -17 ±2 C. 4. Använd en extern pump för att fylla köldbärarsystemet. Anslut trycksidan på pumpen till påfyllnadskopplet. 5. Stäng avstängningsventilen på påfyllnadskopplet. 6. Öppna sugventilen på påfyllnadskopplet och returventilen på köldbärarsystemet. 7. Anslut en genomskinlig slang till påfyllnadskopplet. Slangen ska mynna ut i den yttre behållaren. 8. Öppna returventilen på påfyllnadskopplet. 9. Starta den externa pumpen och fyll köldbärarkretsen. Låt den externa pumpen gå tills det manuella testet av köldbärarpumpen har slutförts. Se Manuellt test. Kontrollera köldbärarvätskenivån i yttre behållaren med jämna mellanrum. 14 VIJSE307 Danfoss Heating Solutions

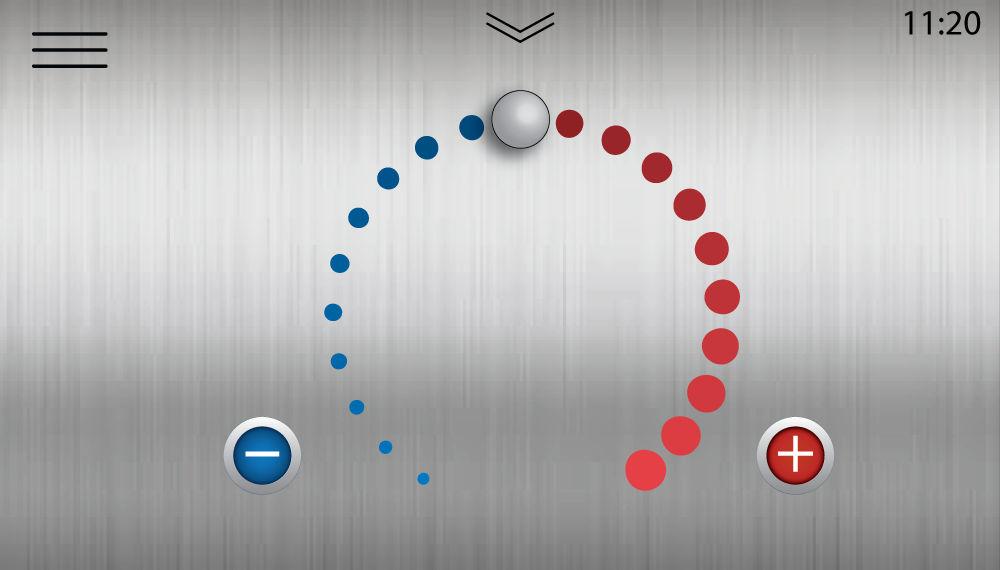

15 5 Konfiguration av styrsystem 5.1 Displaybeskrivning Startskärm Den skärm som visas när systemet är igång. Här kan du också göra komfortjustering: 1. Genom att dra med- eller moturs ökar respektive minskar du offsetvärdet. Varje punkt innebär en höjning/sänkning på 1 C. 2. Alternativt trycker du på eller Menyskärm Denna skärm visas när du har tryckt på på startskärmen. edrullningsvy Det finns en snabblänk till systeminformation. Tryck på högst upp på valfri skärm. Då visas denna skärm, som innehåller systeminformation. Tryck på längst ned på nedrullningsvyn för att dölja skärmen. Danfoss Heating Solutions VIJSE307 15

16 5.2 Välj språk i displayen 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Språk. 4. Välj språk. 5. Tryck på för att gå tillbaka till systeminställningar. Tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. 5.3 Ställa in datum och tid 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Systeminställningar. 4. Tryck på texten Datum/tid. 5. Tryck på + eller för respektive fält för att ändra inställningarna. 6. Tryck på för att bekräfta inställningarna. 7. Tryck på för att gå tillbaka till systeminställningar. Eller tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. 5.4 Justering av inomhustemperaturen Värmekurvan är en graf som jämför utomhustemperaturen med framledningstemperaturen. Ju lägre utomhustemperaturen är, desto mer värme levereras till värmesystemet. Värmekurvan justeras vid installationen. Den måste dock justeras om senare, så att inomhustemperaturen blir behaglig oavsett väderlek. En förklaring av den fabriksinställda värmekurvan finns i Justera värmekurva. Vid en utomhustemperatur på 0 C bör framledningstemperaturen vara 40 C. Tänk på att detta är bara ett riktvärde. Det finns radiatorsystem, golvvärmesystem och andra typer av värmesystem som kräver antingen lägre eller högre temperaturer. Om utomhustemperaturen ligger under 0 C skickas framledningsvatten som är varmare än 40 C ut till radiatorerna. Framledningsvatten som är kallare än 40 C skickas ut om utomhustemperaturen överstiger 0 C. En korrekt inställd värmekurva gör att underhållsbehovet minskar, samtidigt som driften blir energisnål. Inomhustemperaturen justeras genom att värmepumpens värmekurva ändras. Med hjälp av kurvan kan styrsystemet beräkna vilken framledningstemperatur vattnet som skickas ut i värmesystemet ska ha. 16 VIJSE307 Danfoss Heating Solutions

17 Komfortjustering, för att ändra temperatur Komfortjustering innebär att hela kurvan flyttas uppåt eller nedåt. Genom att dra med- eller moturs ökar respektive minskar du offsetvärdet. Varje punkt innebär att framledningstemperaturen höjs/sänks med omkring 1 C, beroende på komfortfaktorinställningarna. Alternativt trycker du på eller Obs! Detta alternativ ska primärt användas för tillfälliga temperaturjusteringar. är du vill ändra inomhustemperaturen permanent för att få ett mer exakt inomhusklimat ska du ändra inställningarna för värmekurvan. 5.5 Justera värmekurvan Kurvindikatorn har två lägen som du kan växla mellan genom att trycka på symbolen för Kurvindikatorn. 40 är den lyser justeras kurvan som en enhet. 40 är den inte lyser kan individuella kurvpunkter flyttas en och en. 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på 3. Tryck på om värmekurvan inte visas. 4. Värmekurvan kan justeras på två sätt: Om Kurvindikatorn 40 lyser trycker du på eller för att justera hela kurvan. Eller: Om Kurvindikatorn 40 inte lyser kan du genom att trycka på och flytta på individuella punkter till önskad temperatur. 5. Bekräfta den nya inställningen genom att trycka på Danfoss Heating Solutions VIJSE307 17

18 Symbolbeskrivning Bild 1: Bilden visar standardkurva 40 Symbol 45 beskrivning (+2) Visas när kurvan är komfortjusterad. Siffran anger hur mycket. Visar att fönstret för komfortjustering är inaktivt. Tryck på symbolen om du vill öppna komfortjustering. Visar att fönstret för komfortjustering är aktivt. Visar att fönstret för värmekurva är inaktivt. Tryck på symbolen om du vill öppna inställningar för värmekurva. Visar att fönstret för värmekurva är aktivt. Detta fönster är standardfönstret. Visar att fönstret för värmeinställningar är inaktivt. Tryck på symbolen om du vill öppna värmeinställningar. Visar att fönstret för värmeinställningar är aktivt är kurvindikatorn lyser trycker du på eller för att flytta hela kurvan uppåt eller nedåt. är kurvindikatorn inte lyser trycker du på eller för att flytta individuella kurvpunkter uppåt eller nedåt. Tryck på om du vill återställa fabriksinställningarna. Visar att golvvärmen är aktiverad och att radiatorvärmen är inaktiverad. Se avsnittet Standardvärmeinställningar för mer information. Visar att radiatorvärmen är aktiverad och att golvvärmen är inaktiverad. Se avsnittet Standardvärmeinställningar för mer information. 18 VIJSE307 Danfoss Heating Solutions

19 5.6 Värmeinställningar I Värmeinställningar kan du ställa in säsongsstopp, min./max. framledningstemperatur och komfortfaktor. Komfortfaktorn (0 3) påverkar det önskade Framledningsvärdet (VP). Om Komfortfaktorn är inställd på exempelvis 3 kommer en höjning av Komforthjulsinställningen med +1 att leda till att framledningstemperaturen höjs med +3 C. Fabriksinställt värde är 1x. 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på 3. Tryck på om värmeinställningsfönstret inte visas. 4. Utför önskade ändringar. 5. Bekräfta inställningarna genom att trycka på 5.7 ätverksanslutning, för onlinefunktion och inställning av primär och sekundär identitet Danfoss Online Värmepumpen fabriksförbereds för övervakning (och som en extratjänst som fjärrstyrs) via internet. (Danfoss Online) För att kunna använda Danfoss Online-tjänsten: Se till att det finns en tillgänglig internetanslutning (router eller motsvarande) i byggnaden Ett konto och en registrering krävs för att använda Danfoss Online-tjänsten. Mer information finns på: Anteckna värmepumpens MAC-adress. MAC-adressen finns tillgänglig i menyn ätverk på displayen. Tänk på att brandväggar, dåliga anslutningar och liknande kan orsaka problem som inverkar negativt på den önskade funktionaliteten. Vissa operatörer, kommunala nätverk o.s.v. tillåter inte trafik genom sina brandväggar. Kontakta internetleverantören eller nätverksadministratören om några sådana problem uppstår. Ansluta till internet Anslut den idrifttagna värmepumpen till en befintlig internetanslutning (router eller motsvarande). Använd den RJ45-anslutning som sitter under displayen (CM-modul) bakom den främre panelen. Använd en patchkabel (ej korsad kabel). ätverksinställningar I ätverksinställningar kan DHCP (fabriksstandard) eller statisk IP-adress väljas. Om DHCP väljs kommer routern i det lokala nätverket att dela ut IP-adresser o.s.v. Se Menyinställningar. Om statisk väljs måste IP-adress, nätmask, standard-gateway, DS1 och DS2 ställas in manuellt. Se Menyinställningar. Danfoss Heating Solutions VIJSE307 19

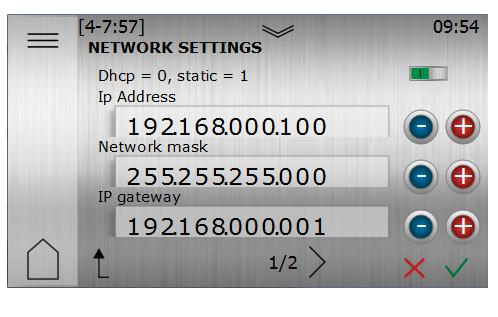

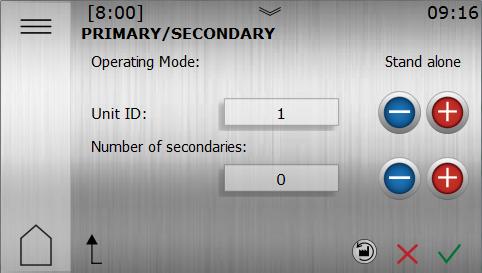

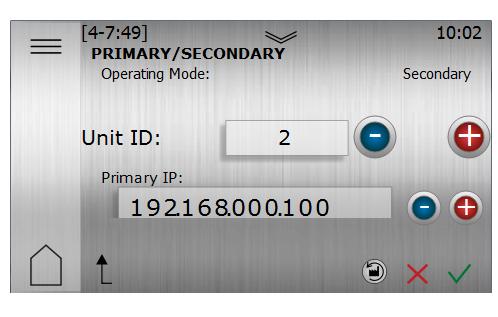

20 Två värmepumpar, inställning av primär och sekundär funktion Kontrollera först att den primära enheten är korrekt inställd med ett giltigt IP-nummer i menyn ätverksinställningar. (DHCP ska ITE användas.) Kontrollera att enhetens ID och antalet sekundärenheter är korrekt inställda i menyn primär/sekundär. är den primära enheten har ställts in korrekt, fortsätt med att ställa in den sekundära enheten. Gå till menyn ätverksinställningar för den sekundära enheten och ställ in den så att den ansluter till samma subnät. Gör till sist lämpliga inställningar för den sekundära enheten i menyn primär/sekundär. Ingen extern nätverksanslutning till systemet. Ethernetkabel: Standard Cat5-nätverkskabel, RJ Primär (styrande) värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress, t.ex Den sekundära värmepumpen måste alltid länkas till den primära värmepumpens IP-adress. 20 VIJSE307 Danfoss Heating Solutions

21 Fler än en sekundär värmepump Router/switch 2 Möjlighet till internetåtkomst via router 3 Primär (styrande) värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress, t.ex X Sekundär värmepump med IP-adress, t.ex XXX 7 Online-webbserver och databas 8 Online-webbläsare Den sekundära värmepumpen måste alltid länkas till den primära värmepumpens IP-adress. Menyinställningar Om mer än en värmepump har installerats måste nätverksinställningarna göras i samtliga enheter. Kontakta nätverksadministratören om det krävs inställningar i router eller annan utrustning. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Tryck på texten Systeminställningar 4. Tryck på texten ätverksinställningar För automatiska IP-inställningar: 1. Ställ in DHCP/statisk på 0 (fabriksstandard) 2. Tryck på för att gå tillbaka till systeminställningar. Eller tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. För manuella IP-inställningar: 1. Ställ in DHCP/statisk på 1 2. Tryck på det du vill ändra i IP-adressen och sedan på + och för att ändra inställningen. 3. Upprepa stegen för nätmask, standard-gateway etc. 4. Tryck på för att bekräfta inställningen. 5. Tryck på för att gå tillbaka till systeminställningar. Eller tryck på i övre vänstra hörnet för att gå tillbaka till menyskärmen. Danfoss Heating Solutions VIJSE307 21

22 6 Manuellt test Anläggningen får endast tas i drift om värmesystemet och varmvattenberedaren är fyllda och avluftade. I annat fall kan cirkulationspumparna och eventuell tillsatsvärme skadas. Eventuella larm som inträffar i samband med driftsättningen måste felsökas. Systemframledningsgivare och utegivare måste vara anslutna för att värmepumpen ska starta. Klass A-larm förhindrar att värmepumpen startar. Värmepumpen har en starttid på cirka 5 till 10 minuter. 6.1 Aktivera manuellt test Det manuella testet är aktivt i 8 timmar. Efter 8 timmar måste upplåsningskoden anges igen. Återstående tid visas på displayens övre del. Se till att huvudströmbrytaren är tillslagen. 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på 3. Ange koden för installatörsåtkomst: 60,70, Tryck på Inställningar 5. Tryck på för att gå till menysidan för Manuellt test. 6. Tryck på texten Manuellt test. 7. Tryck på för att aktivera manuellt test. 8. Välj testfall på de olika menysidorna. Vid MAUELLT TEST visas den här symbolen på alla skärmar: 22 VIJSE307 Danfoss Heating Solutions

23 Obligatoriska testfall beskrivs i följande avsnitt. De testfall som inte beskrivs är valfria. Testen måste först göras startklara och sedan aktiveras. Pumptesterna (köldbärarpump, systempump och cirkulationspump) kan utföras i valfri ordning. Testfallen i tabellen nedan finns tillgängliga i MAUELLT TEST. Parameter Kompressor Köldbärarpump Cirkulationspump Växelventil Systempump Hetgaspump Extern tillsats av/på Extern tillsats % TWC elpatron av/på TWC pump TWC blandningsventil WCS styrventil WCS pump av/på Genombränning, cirkulationspump Distributionskrets 1 Cirkulationspump Blandningsventil Krets 1 Betydelse 0 = kompressor stoppad Ställ in kompressorväxel = stopp av köldbärarpump 1 = start av köldbärarpump 0 = stopp av cirkulationspump 1 = start av cirkulationspump 0 = värme 1 = tappvatten 0 = stopp av systempump 1 = start av systempump 0 = stopp av hetgaspump 1 = start av hetgaspump 0 = stopp av extern tillsats 1 = start av extern tillsats 0 % = extern tillsats avstängd 100 % = helt öppen, max tillsatsvärme Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av elpatron 1 = start av elpatron Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av vvc pump 1 = start av vvc pump Endast vid installerad expansionsmodul (EM). Separat manual. 0 = blandningsventil stängd 100 = blandningsventil helt öppen Endast vid installerad expansionsmodul (EM). Separat manual. 0 % = styrventil stängd 100 % = styrventil helt öppen Endast vid installerad expansionsmodul (EM). Separat manual. 0 = stopp av WCS pump 1 = start av WCS pump 0 = stopp genombränning cirkulationspump 1 = start genombränning cirkulationspump 0 = stopp av cirkulationspump distributionskrets 1 1 = start av cirkulationspump distributionskrets 1 0 % = blandningsventil stängd 100 % = blandningsventil helt öppen. Danfoss Heating Solutions VIJSE307 23

24 Expansionsventil Summalarm 0= expansionsventil stängd 1 = 100 % expansionsventil helt öppen. Endast för underhåll. 0 = ingen anslutning 1 = potentialfri anslutning Testa cirkulationspumpen (VP) 1. Aktivera cirkulationspumpen genom att trycka på (manuell aktivering). 2. Starta cirkulationspumpen genom att trycka på (på/av). 3. Kontrollera att cirkulationspumpen är igång genom: att lyssna lägga handen på pumpen lyssna efter luft 4. Avlufta systemet vid behov. Se avsnitt Påfyllning och avluftning av varmvattenberedare och värmesystem 5. Stoppa cirkulationspumpen genom att trycka på Test av köldbärarpump Köldbärarkretsen kan trycksättas till max 6 bar. 1. Aktivera köldbärarpumpen genom att trycka på (manuell aktivering). 2. Starta köldbärarpumpen genom att trycka på (av/på). 3. Kontrollera att köldbärarpumpen går genom: att lyssna lägga handen på pumpen kontrollera att nivån i expansionskärlet är stabil. Om nivån varierar är det luft i systemet. lyssna efter luft 4. Luftning av köldbärarkrets. 1. Kör köldbärarpumpen och den externa pumpen i serie tills vätska, fri från luft, kommer ut ur returslangen. 2. Öppna säkerhetsventilen på expansionskärlet och fyll till 2/3. 3. Stäng säkerhetsventilen. 4. Lufta expansionskärlet. 5. Tryck på för att stoppa köldbärarpumpen. Låt den externa pumpen fortsätta gå. 6. Öppna ventilen med den externa pumpen fortsatt gående för att få bort luft mellan ventilerna. 7. Kontrollera att systemet inte läcker. Reparera eventuella läckor direkt. 8. Stäng ventilen och trycksätt systemet med den externa pumpen. 9. Stäng ventilen. 10. Stoppa den externa pumpen och koppla från fyllningsutrustningen. 11. Sätt isolering på påfyllnadskopplet. 24 VIJSE307 Danfoss Heating Solutions

25 6.1.3 Testning av systempump 1. Aktivera systempumpen genom att trycka på (manuell aktivering). 2. Starta systempumpen genom att tryck på (på/av). 3. Kontrollera att systempumpen är igång genom att: lyssna lägga handen på pumpen lyssna efter luft 4. Avlufta systemet vid behov. Se avsnitt Påfyllning och avluftning av varmvattenberedare och värmesystem 5. Stoppa systempumpen genom att trycka på Testa kompressor 1. Aktivera kompressorn genom att trycka på (manuell aktivering). 2. Ställ in kompressorväxeln. 3. Kontrollera att det inte finns några missljud. 4. Kontrollera att tryckröret blir varmt. 5. Stoppa kompressorn genom att trycka på (manuell aktivering) Avsluta manuellt test Så här avslutar du det manuella testet: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på Inställningar 3. Tryck på för att gå till menysidan för Manuellt test. 4. Tryck på texten Manuellt test. 5. Tryck på för att avsluta manuellt test. -symbolen försvinner Isolering av rör är det manuella testet är slutförd ska läckagekontroll utföras. är läckagekontrollen är genomförd utan anmärkning ska rören isoleras. Se till att de rör som leder kallvatten är ordentligt isolerade för att förhindra uppkomst av kondensskador. Danfoss Heating Solutions VIJSE307 25

26 7 Starta och anpassa systemet I driftläge varmvatten och driftläge värme kommer kompressorn att köra i 20 minuter i varv/minut innan kontrollen startar (fabriksinställningar). För att justera fabriksinställningarna i värmepumpens display, gå till värmepumpens inställningar: Compressor gear shift delay. 7.1 Aktivera funktioner De funktioner som inte har aktiverats/satts igång på fabriken måste aktiveras och sättas igång i styrsystemet innan de kan användas. edan visas ett exempel där funktionen Distributionskrets aktiveras. Övriga funktioner aktiveras på ett liknande sätt. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Gå vidare med till menysidan för Blandventiler. 4. Tryck på texten Distributionskrets Tryck på för att aktivera funktionen Distributionskrets Justera inställningarna. 7. Tryck på för att bekräfta inställningen. 8. Tryck på för att gå tillbaka till menyskärmen. 7.2 Aktivera/inaktivera funktioner De funktioner som inte har aktiverats/satts igång på fabriken måste aktiveras och sättas igång i styrsystemet innan de kan användas. edan visas ett exempel där funktionen Distributionskrets inaktiveras. Övriga funktioner aktiveras på liknande sätt. 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på. 3. Gå vidare med till menysidan för att aktivera/inaktivera Distributionskrets Tryck på för att aktivera Distributionskrets 1 eller tryck på för att inaktivera Distributionskrets Tryck på för att gå tillbaka till menyskärmen. 7.3 Välja driftläge Värmepumpen har en starttid på cirka 5 till 10 minuter. Fördröjningen gäller ej vid driftläge tillsats. 26 VIJSE307 Danfoss Heating Solutions

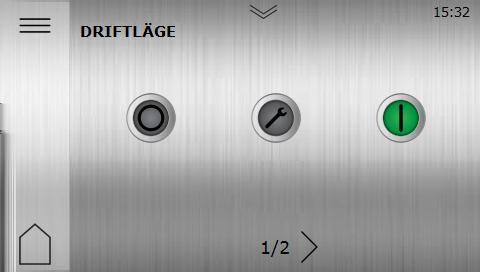

27 Sätt värmepumpen i önskat driftläge i menyn: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på. Ett nytt fönster öppnas. 3. Tryck på respektive symbol för önskat driftläge. Symbol Beskrivning Driftläge Av. Alla funktioner avslagna. Komponenterna inuti är fortfarande strömförande. Driftläge Av. Alla funktioner avslagna. Den externa tillsatsen är aktiverad men inte igång. Komponenterna inuti är fortfarande strömförande. Driftläge Service. Alla interna funktioner avslagna. Komponenterna inuti är fortfarande strömförande. Externa funktioner påslagna. I detta driftläge är värmepumpen inaktiverad och producerar vare sig varmvatten eller värme. Driftläge Tillsats + service. Externa funktioner påslagna. Den externa tillsatsen är aktiverad men inte igång. I detta läge är värmepumpen (kompressorn) inaktiverad, men enheten kan producera värme och varmvatten med den interna elpatronen (och/eller den externa tillsatsen om den är aktiverad). Detta driftläge måste väljas om värme och/eller varmvatten behövs, men kompressorn måste vara inaktiverad till exempel när köldbärarkretsen inte är tillgänglig eller installerad. Danfoss Heating Solutions VIJSE307 27

28 Symbol Beskrivning Driftläge Tillsats + service. Externa funktioner påslagna. Den externa tillsatsen är aktiverad och igång. I detta läge är värmepumpen (kompressorn) inaktiverad, men enheten kan producera värme och varmvatten med den interna elpatronen (och/eller den externa tillsatsen om den är aktiverad). Detta driftläge måste väljas om värme och/eller varmvatten behövs, men kompressorn måste vara inaktiverad till exempel när köldbärarkretsen inte är tillgänglig eller installerad. Driftläge På. Alla aktiverade funktioner påslagna. I det här driftläget kan de funktioner som har aktiverats i Inställningar antingen aktiveras eller inaktiveras. Tryck på för att gå till sidan 2 där funktionerna kan aktiveras/inaktiveras. Se exempel i tabellen nedan. Driftläge På. Alla aktiverade funktioner påslagna. I det här driftläget kan de funktioner som har aktiverats i Inställningar antingen aktiveras eller inaktiveras. Den externa tillsatsen är aktiverad men inte igång. Tryck på för att gå till sidan 2 där funktionerna kan aktiveras/inaktiveras. Se exempel i tabellen nedan. Listan nedan visar exempel på funktioner som valts på sidan 2 i Driftläge. De funktioner som inte har aktiverats på fabriken måste aktiveras i Inställningar innan de kan startas och användas. Symbol Beskrivning Driftläge Värmeproduktion. Rumsuppvärmning är tillåtet. Driftläge Tappvarmvatten. Varmvattenproduktion är tillåtet. 28 VIJSE307 Danfoss Heating Solutions

29 7.4 Systeminformation Kontrollera tillämpliga driftsdata som beskrivs i tabellerna nedan. Informationen finns i undermenyn Systeminformation. Välj Systeminformation på menyskärmen: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på Systeminformation Driftdata Givare Utomhus Systemframledning Önskad systemframledning Varmvatten Framledning (VP) Returledning (VP) Köldbärare in Köldbärare ut Förklaring Visar temperaturen på utegivaren. Visar temperaturen på systemframledningen. Visar aktuellt systembörvärde. Visar temperaturen för varmvattengivaren om varmvattenproduktion är tillåten. Visar temperaturen för utgående radiatortemperatur från värmepumpen. Visar temperaturen för ingående radiatortemperatur till värmepumpen. Visar aktuell temperatur för brine in till värmepumpen. Visar aktuell temperatur för brine ut från värmepumpen. P Proportionell del. Visar skillnaden mellan önskad och faktisk framledningstemperatur. 1 I Integraldel. Visar ackumulerat värmeöverskott eller värmeunderskott i värmesystemet. 1 Beräknat behov Visar värmeöverskott eller värmeunderskott i värmesystemet. 1 Minusvärde tyder på värmeunderskott. 1 En installerad systemframledningsgivare är överordnad den inbyggda systemframledningsgivaren. Drifttid Kompressor drifttid Tappvatten drifttid Externa tillsats drifttid Förklaring Visar antalet timmar som kompressorn har varit i drift. Visar antalet timmar som har använts för varmvattenproduktion. Visar antalet timmar som den externa tillsatsen har varit aktiverad. Versionsinformation I menyn Driftdata visas versionsinformation om styrsystemets programvara. Versionsinformationen kan vara bra att ha tillgänglig när du kontaktar supporten. 7.5 Kontrollera givare Givare med behörighet Behörighetskod måste anges. Kontrollera tillämpliga givare som beskrivs i tabellen nedan. Givarna återfinns i undermenyn Driftdata Danfoss Heating Solutions VIJSE307 29

30 Välj Driftdata på menyskärmen: 1. Tryck på startskärmen för att öppna menyskärmen. 2. Tryck på Driftdata 3. Tryck på och ange behörighetskod. 4. Välj givare på de olika menysidorna. Givare Varmvatten nedre Varmvatten övre Laddtemp (WCS) Tappvarmvatten (TWC) VVC (TWC) Varmvattenberedartemperatur (TWC) Laddtemperatur hetgas Inkommande kallvatten Distributionskrets 1 framledningsgivare Distributionskrets 1 returledning Tryckrör Vätskeledning Kondenseringstryck Kondensering Underkylning Suggas Förångningstryck Förångning Överhettning Öppningsgrad expansionsventil Envelope (arbetsområde) Förklaring Visar varmvattentemperatur vid nedre givaren i varmvattenberedaren. Visar varmvattentemperatur vid övre givaren i varmvattenberedaren. Endast vid installerad expansionsmodul (EM). Separat manual. Visar temperatur laddkrets för WCS. Endast vid installerad expansionsmodul (EM). Separat manual. Visar temperaturen på utgående varmvatten från varmvattenberedaren. Endast vid installerad expansionsmodul (EM). Separat manual. Visar temperaturen för det det återcirkulerande varmvattnet. Endast vid installerad expansionsmodul (EM). Separat manual. Visar temperauren i varmvattenberedaren. Visar temperaturen från hetgasladdningen. Visar temperatur på inkommande kallvatten för blandningsventilen. Distributionskrets 1 på BM-kort Visar framledningstemperaturen för distributionskrets 1. Distributionskrets 1 på BM-kort Visar returtemperaturen för distributionskrets 1. Visar tryckrörets temperatur i tryckröret. Visar vätskeledningens temperatur. Visar köldmediekretsens kondenseringstryck (bar). Visar köldmediekretsens kondenseringstemperatur. Visar köldmediekretsens underkylning (K). Visar suggasledningens temperatur. Visar köldmediekretsens förångningstryck (bar). Visar köldmediekretsens förångningstemperatur Visar köldmediekretsens överhettning (K). Visar expansionsventilens öppningsgrad %. Visar var kompressorn befinner sig i arbetsområdet. 7.6 Kontroll av missljud Egenskaper hos rörsystemet och byggnaden kan i ogynnsamma fall medföra att ljud och vibrationer förstärks vid vissa varvtal. Testa att köra värmepumpen i både varmvatten-, och värmedriftlägena och kontrollera att inga onormala ljud uppstår. Testkör därför värmepumpen i hela det aktuella varvtalsområdet för kompressorn och kontrollera att inga missljud uppstår. Under tiden testet pågår, kontrollerar du att inga onormala ljud uppstår i andra delar av fastigheten. Eventuella problem bör i första hand avhjälpas genom att man ser över rörmontaget och installerar flexslangar och ljudisolerande slangklämmor intill värmepumpen. Om eventuella problem kvarstår kan problematiska kompressorvarvtal blockeras/justeras i styrsystemet. Varvtalsinställningar för cirkulationspump (max./min.) kan justeras i styrsystemet. 30 VIJSE307 Danfoss Heating Solutions

31 7.7 Aktivera tillbehör Tillbehören nedan levereras inte med värmepumpen, men om något av nedanstående tillbehör installeras måste de aktiveras i styrsystemet. Flödesvakt En flödesvakt kan kopplas in för att styra flödet i köldbärarkretsen. Om ingen flödesvakt är installerad och flödesvakt aktiveras i styrsystemet, kommer värmepumpen inte att starta. Aktivera flödesvakten: 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Tryck på texten Värmepump. 4. Aktivera genom att trycka på (Flödespressostat av/på). 5. Tryck på för att gå tillbaka till inställningar. Hetgaspump Hetgaspumpen startar när följande villkor är uppfyllda: kompressorn är igång och hetgasen har uppnått 65 C Hetgaspumpen stoppas om följande villkor är uppfyllda: kompressorn har stoppats eller hetgasen är under 60 C eller hetgasen sjunker under 60 C vid normal drift 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av hetgas. 4. Tryck på för att aktivera hetgas. 5. Kontrollera att hetgaspumpen är igång genom att: lyssna lägga handen på pumpen lyssna efter luft 6. Avlufta om det är luft i hetgaskretsen. 7. Tryck på för att gå tillbaka till menyskärmen. Danfoss Heating Solutions VIJSE307 31

32 Växelventil för varmvattenproduktion 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av växelventil. 4. Aktivera växelventilen genom att trycka på. 5. Kontrollera att indikatorn på växelventilens översida byter läge. 6. Tryck på för att gå tillbaka till menyskärmen. Tillsatsvärme 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för inställningar av tillsatsvärme. 4. Starta tillsatsvärmen genom att trycka på. Systempumpen startar automatiskt. 5. Kontrollera att tillsatsen fungerar genom att kontrollera att temperaturen på framledningen stiger. 6. Tryck på för att gå tillbaka till menyskärmen. 32 VIJSE307 Danfoss Heating Solutions

33 7.8 Distributionskretsar Distributionskrets 1 är tillgänglig från fabriken. Distributionskrets 2 5 kräver en expansionsmodul, som säljs separat som tillbehör. Upp till 5 distributionskretsar kan vara aktiva samtidigt. Exempel på inställningar för distributionskrets 1: 1. Tryck på i övre vänstra hörnet på startskärmen 2. Tryck på 3. Gå vidare med till menysidan för Blandventiler. 4. Tryck på texten Blandventiler. 5. Tryck på texten för önskad distributionskrets. Distributionskretsen måste först aktiveras. Se steg Sida 1: Aktivera distributionskretsen. Inställningar för min./max. framledningstemperatur. Obs! Distributionskretsinställningarna får inte överstiga de inställda värdena i huvudvärmekurvan. Bekräfta inställningarna med 7. Sida 2: Inställningar för framledningstemperatur vid olika utomhustemperaturer. Obs! Distributionskretsinställningarna får inte överstiga de inställda värdena i huvudvärmekurvan. Temperaturen kan justeras på två sätt: Om Kurvindikatorn 40 lyser trycker du på eller för att justera hela kurvan. Tryck och dra individuella kurvpunkter: Om Kurvindikatorn 40 inte lyser kan du genom att trycka på och flytta på individuella punkter till önskad temperatur. Bekräfta inställningarna med Kurvindikatorn har två lägen som du kan växla mellan genom att trycka på symbolen för Kurvindikatorn. 40 är den lyser justeras kurvan som en enhet. 40 är den inte lyser kan individuella kurvpunkter flyttas en och en. Danfoss Heating Solutions VIJSE307 33

34 7.9 Driftsättningen är slutförd är driftsättningen är slutförd måste styrsystemet konfigureras till slutanvändarläge: Tryck på och för att avsluta driftsättningsläget. Kontrollera att -symbolen visas till vänster på menyskärmen innan systemet överlämnas till slutanvändaren. 34 VIJSE307 Danfoss Heating Solutions

35 8 Installationsprotokoll och kundinformation Efter avslutad installation och testkörning ska kunden informeras om sin nya värmepumpsanläggning. I bruksanvisningen finns en checklista som beskriver den information som installatören ska ge kunden. Vid garantiärenden ska alltid serienummer anges. otera alltid serienumret i installationsprotokollet i bruksanvisningen. 8.1 Installationsprotokoll Fyll i installationsprotokollet i Bruksanvisningen. Danfoss Heating Solutions VIJSE307 35
