1 MAKING MODERN LIVING POSSIBLE Installationsanvisning

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S

3 Innehållsförteckning 1 Om dokument och dekaler Introduktion Symboler i dokument Symboler på dekaler Viktig information/säkerhetsföreskrifter Allmänna säkerhetsföreskrifter Köldmedium Elanslutning Vattenkvalitet Transport, uppackning och uppställning Transport av värmepump Uppställning värmepump Demontering av frontplåt Värmepumpsdata Komponenter Rörinstallation Säkerhetsventiler Värmesystemets fram- och returledning Ljudinformation Inkoppling köldbärare Elinstallation Elektriska komponenter Säkringsstorlek Beräknad ström för XL, L, M och S Anslut spänningsmatningen Placera och anslut utegivare Nätverksanslutning, för onlinefunktion och inställning av primär och sekundär identitet Anslutning av nedre givare varmvatten Anslutning av toppgivare varmvatten Anslutning av systemframledningsgivare Anslutning av systempump Anslutning av hetgaspump med 230 V matning Anslutning av växelventil för varmvatten Anslutning av tryck- och/eller flödesvakt Ansluta EVU Anslutning för externt summalarm Anslutning av styrsignal (start/stopp) för tillsatsvärme Ansluta distributionskrets Omvandlingstabell för givare, PT Installationsprotokoll och kundinformation Installationsprotokoll Danfoss Heating Solutions VIJSW107 3

4 1 Om dokument och dekaler 1.1 Introduktion Följande dokument finns till denna produkt: Installationsanvisning. Innehåller omfattande instruktioner för installation av värmepumpen. Tillgänglig för nedladdning, se nedan. Driftsättningsguiden innehåller den information som krävs för att kunna ta värmepumpen i drift och finjustera värmesystemet. Tillgänglig för nedladdning, se nedan. Elscheman för värmepumpen är avsedda för felsökning och service. Tillgänglig för nedladdning, se nedan. Bruksanvisningen är avsedd för slutanvändaren, och ska överlämnas och gås igenom tillsammans med slutkunden så snart installation och driftsättning har genomförts. Bifogas värmepumpen vid leverans. Teknisk beskrivning innehåller information om värmepumpens funktion, felsökning och tekniska data. Tillgänglig för nedladdning, se nedan. Landsspecifika anvisningar och blanketter finns tillgängliga när detta är relevant. Bifogas värmepumpen vid leverans. Självhäftande dekaler med översatt text. Ska placeras på tillverkarens typskylt i samband med installation. Bifogas värmepumpen vid leverans. De dokument som inte levereras tillsammans med värmepumpen kan laddas ned här: Symboler i dokument Anvisningen innehåller olika varningssymboler som tillsammans med text uppmärksammar läsaren på att det finns risker med åtgärder som ska utföras. Symbolerna visas till vänster om texten och det finns tre symboler som används vid olika grader av faror: Fara Uppmärksammar på en omedelbar fara som leder till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Varning Risk för personskador! Uppmärksammar på en möjlig fara som kan leda till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Risk för skada på anläggningen. Informerar om en möjlig fara som kan leda till materiella skador om inte nödvändiga åtgärder vidtas. En fjärde symbol används för att ge praktisk information eller tips om hur ett moment bör utföras. N Information om hur av hanteringen av anläggningen kan underlättas eller om en möjlig driftteknisk nackdel. 4 VIJSW107 Danfoss Heating Solutions

5 1.3 Symboler på dekaler Följande symboler kan förekomma på dekaler på värmepumpens olika delar. Vilka symboler som används beror på värmepumpens modell Allmänt! Varning, fara!! Läs bifogad dokumentation. Läs bifogad dokumentation. Varning, heta ytor! Varning, rörliga delar! Varning, klämrisk! Varning, farlig elektrisk spänning! Elektriska komponenter Förklaring Komponent, levereras oftast enligt föreslagna systemlösningar Komponenter, tillbehör enligt föreslagna systemlösningar Röranslutningar Tappvatten Värmesystem Köldbärarsystem Avfrostningstank Expansionskärl med säkerhetsventil, köldbärare Luftning Temperatur och tryckavlastningsventil Utedel Varmvattenberedare Danfoss Heating Solutions VIJSW107 5

6 2 Viktig information/säkerhetsföreskrifter 2.1 Allmänna säkerhetsföreskrifter Varning Varning Den här enheten kan användas av barn över 8 år och personer med nedsatt fysisk, sensorisk eller psykisk förmåga, eller av personer som saknar kunskap eller erfarenhet, förutsatt att de övervakas eller har fått instruktioner om hur enheten ska användas på ett säkert sätt och förstår vilka risker som föreligger. Barn får inte rengöra eller utföra användarunderhåll på enheten utan att stå under uppsikt av en vuxen. Se till att barn inte leker med produkten. Varning Installationen får endast utföras av behörig installatör där hänsyn tas till gällande regler och förordningar, samt denna installationsanvisning. Värmepumpen måste placeras i en frostfri miljö. Uppställning och inkoppling ska utföras enligt anvisningarna för att undvika att ljudstörningar fortplantas i boendemiljön. Värmesystemet ska placeras på ett stabilt underlag som klarar dess totalvikt. Innan värmepumpen spänningsätts måste du försäkra dig om att värmesystemet och köldbärarsystemet inkl. värmepumpen är fyllda och avluftade. I annat fall kan cirkulationspumparna skadas. Om elinstallatören önskar testa elanslutningarna innan ovanstående är utfört får detta endast utföras efter att det har säkerställts att värmebärar- och köldbärarpump är frånkopplade. 6 VIJSW107 Danfoss Heating Solutions

7 Vid påfyllning av köldbärarsystemet måste köldbärarpumpen vara i drift; kontrollera att kompressorn och värmebärarpumpen inte kan startas. Denna enhet är avsedd att användas av experter eller utbildade användare i butiker, inom lätt industri och jordbruk eller av lekmän för kommersiellt bruk. I enlighet med SS-EN är denna produkt klassificerad såsom ej tillgänglig för allmänheten. Detta innebär att produkten är utformad för att hanteras av utbildad personal och installeras i maskinrum eller liknande. Bryt strömmen till värmepumpen under service och vid byte av delar i enheten. Endast reservdelar som godkänts av Danfoss Värmepumpar får användas för denna enhet. N Vid normal drift alstrar värmepumpen ljud och vibrationer. Anordningen ska installeras och anslutas i enlighet med anvisningarna för att undvika att buller påverkar störningskänsliga områden. 2.2 Köldmedium Köldmedium Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Även om värmepumpens köldmediekrets är fyllt med ett klorfritt och miljögodkänt köldmedium som inte påverkar ozonlagret, får ingrepp endast utföras av för detta behörig person. Köldmediekretsen är hermetiskt försluten och är underställd EU-förordning 517/2014. Enligt EU-förordning 517/2014 måste hermetiskt sluten utrustning, bland annat värmepumpar, som innehåller fluorerade växthusgaser i mängder som överstiger 10 ton koldioxidekvivalenter årligen kontrolleras avseende läckage av en certifierad kontrollant. Danfoss Heating Solutions VIJSW107 7

8 2.2.2 Brandrisk Köldmediet är inte brännbart eller explosivt under normala förhållanden Giftighet Vid normal användning och under normala förhållanden har dessa köldmedium låg giftighet. Även om giftigheten är låg hos köldmediet finns det risk för skador (även livsfara) vid onormala situationer eller vid avsiktligt missbruk. Varning Risk för personskador! Utrymmen där tung ånga kan samlas och tränga undan luften ska förses med god ventilation. Köldmedieångorna är tyngre än luft, och i slutna utrymmen eller i del av utrymme som är beläget lägre än t.ex. dörren så kan stor koncentration uppstå vid läckage och risk för kvävning på grund av syrebrist kan bli följden. Varning Risk för personskador! Köldmediet bildar tillsammans med öppen låga en giftig och irriterande gas. Gasen kan spåras på lukten redan vid koncentrationer under dess tillåtna gränsvärde. Evakuera utrymmet till dess att noggrann vädring har utförts Ingrepp i köldmediekretsen Vid reparation av köldmediekretsen får köldmediet från värmepumpen inte släppas ut det måste tas om hand på lämpligt sätt. Avtappning och påfyllning får endast ske med nytt köldmedium (typ av köldmedium och indikerad fyllnadsmängd se tillverkarens typskylt) via serviceventiler. Garantin upphör att gälla om ett köldmedium som inte är specificerat av Danfoss används för påfyllning Skrotning När värmepumpen ska skrotas ska köldmediet omhändertagas för destruktion. Lokala regler och förordningar om omhändertagande av köldmediet skall följas. 8 VIJSW107 Danfoss Heating Solutions

9 2.3 Elanslutning Varning Farlig elektrisk spänning! Kopplingsplintarna är strömförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Värmepumpen är internt kopplad från fabrik och elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. Elinstallationen får endast utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Elinstallationen ska utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Eltillförseln skall kunna brytas med hjälp av en arbetsbrytare (allpolig strömställare) med minst 3 mm kontaktöppning. 2.4 Vattenkvalitet Denna värmepump och dess komponenter är utvecklade för att fungera pålitligt och effektivt med vattenkvaliteter som uppfyller kraven i VDI I praktiken innebär detta att vissa allmänna försiktighetsåtgärder bör vidtas: Ett värmesystem innehåller ofta små mängder korrosionspartiklar (rost) och slam från kalciumoxid, och det bör alltid vidtas försiktighetsåtgärder som ser till att vattnet i värmesystemet är så rent som möjligt. På så sätt säkerställs att systemet blir så hållbart och pålitligt som möjligt. Om magnetit kan förväntas finnas i värmesystemet bör man alltid överväga rengöring av systemet och/eller installation av magnetitfilter. Eventuella filter som medföljer värmepumpen ska alltid installeras. Smutssilen ska monteras på returledningen från värmesystemet, så nära värmepumpen som möjligt. Föroreningar av kemikalier och/eller olja ska alltid undvikas. I områden med exceptionella vattenförhållanden vad gäller hårt vatten kan ett avhärdningsfilter vara nödvändigt att använda/installera (gäller värmesystem, varmvatten och köldbärarkrets). Avhärdningsfiltret gör vattnet mjukare, avlägsnar föroreningar och förebygger kalkutfällning. Danfoss Heating Solutions VIJSW107 9

10 3 Transport, uppackning och uppställning 3.1 Transport av värmepump Värmepumpen måste alltid transporteras och förvaras stående och i en torr miljö. Säkra värmepumpen så att den inte kan välta under transporten. Om värmepumpen läggs ner på fel sida kan den ta allvarlig skada eftersom oljan i kompressorn kan rinna ut i tryckledningen och därmed förhindra normal funktion Uppackning 1. Kontrollera att ingen skada har uppstått vid transporten. 2. Ta av emballaget Leveranskontroll Kontrollera att leveransen innehåller följande detaljer: Benämning Antal Värmepump 1 Dokumentsats 1 Ljudsockelkit, 086L3375 ( XL och L) Benämning Artikelnummer Antal Front- och bakplåt 086L Vänster och höger plåt 086L Sensorkit 086L3546 (finns i elskåpet) Benämning Artikelnummer Antal Utegivare 086U Systemframledningsgivare 086L Uppställning värmepump Rekommenderad placering Placera värmepumpen Värmepumpen bör företrädesvis placeras mot yttervägg (se kapitel Värmepumpsdata ) Placera inte värmepumpen intill vägg mot störningskänsligt utrymme. Undvik att placera värmepumpen i en hörnposition i rummet. 10 VIJSW107 Danfoss Heating Solutions

11 Välj om möjligt en placering där ytorna närmast värmepumpen är mjuka. Stora putsade eller kakelbeklädda ytor i närheten av värmepumpen bör undvikas. Värmepumpen är försedd med en intern vibrationsisolering. Den vibrationsisolering som uppnås är emellertid beroende av bärigheten för värmepumpens underlag. För att uppnå fullgod vibrationsisolering ska värmepumpen placeras på ett betonggolv med minst 100 mm tjocklek eller annat underlag med motsvarande egenskaper. För att minimera ljudalstringen från värmepumpen ska medföljande ljudsockel monteras sedan värmepumpen ställts på plats. Värmepumpen måste stå i våg. Se till att justera fötterna så att pumpen står stadigt. Om fötterna inte är korrekt justerade kan buller förekomma. 3.3 Demontering av frontplåt XL och L Vrid de två låsen på topplåten. 2. Skjut frontplåten utåt cirka 25 cm. 3. Lyft fronten uppåt och lyft av den. Danfoss Heating Solutions VIJSW107 11

12 M och S Håll emot frontplåten och vrid låsringen 90 moturs för att lossa frontplåten. 2. Luta frontplåten utåt. 3. Lyft frontplåten uppåt för att lossa den från värmepumpen. 12 VIJSW107 Danfoss Heating Solutions

13 4 Värmepumpsdata L och XL För att underlätta installationen och senare kontroll och underhållsarbeten måste det finnas tillräckligt med fritt utrymme runt värmepumpen mm mm mm mm 400 mm 900 mm 849 mm 756 mm 500 mm , 0 mm 300 mm Danfoss Heating Solutions VIJSW107 13

14 S och M För att underlätta installationen och senare kontroll och underhållsarbeten måste det finnas tillräckligt med fritt utrymme runt värmepumpen mm , mm , mm 500 mm 150 mm 14 VIJSW107 Danfoss Heating Solutions

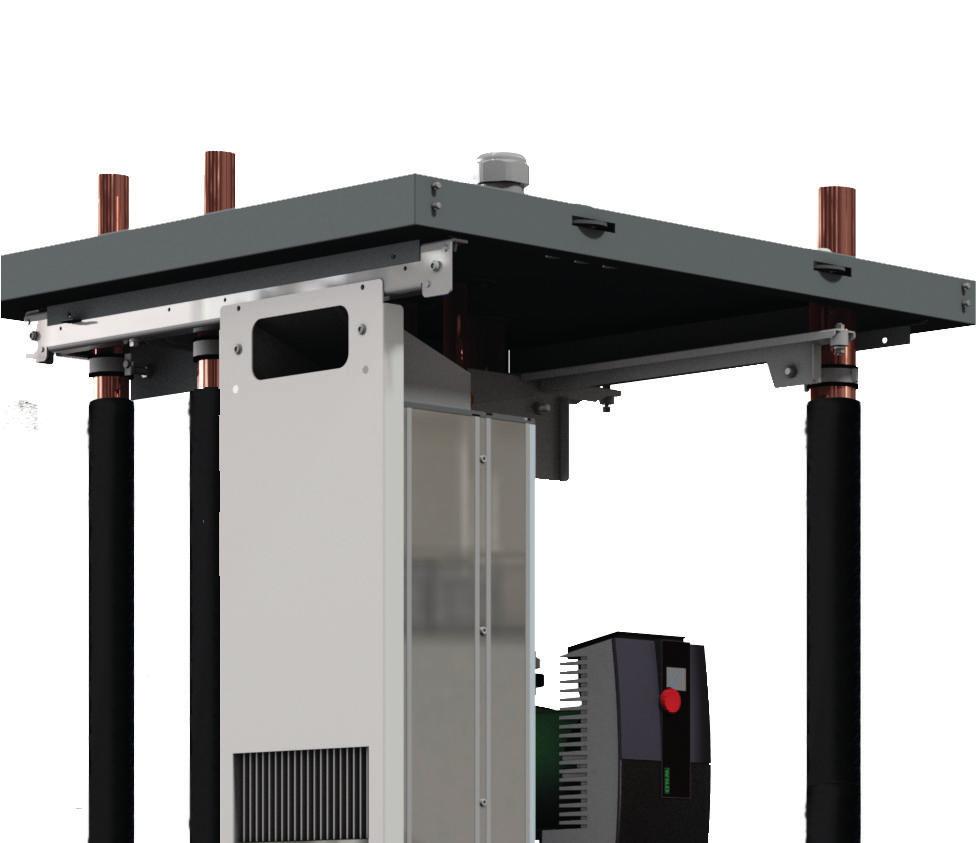

15 5 Komponenter XL och L Pilarna visar in och ut från värmepumpen. 1. Returledning, värmesystem 2. Framledning, värmesystem 3. Hetgas till varmvattenberedare 4. Returhetgas från varmvattenberedare 5. Köldbärare ut 6. Köldbärare in 7. Genomföring för inkommande matning 8. Genomföringar för kommunikationskabel och givare 9. Manöverpanel 10. Växelriktare 11. Flexslang 12. Hetgasväxlare 13. Serviceuttag, högtryck 14. Högtrycktransmitter 15. Högtrycksvakt 16. Kondensorpump 17. Kondensor 18. Torkfilter 19. Köldbärarpump 20. Lågtrycktransmitter 21. Serviceuttag, lågtryck 22. Förångare 23. Kompressor 24. Elektronisk expansionsventil Köldbärare XL- och L-anslutningar, rördiameter i mm Värmesystem Hetgasväxlare Danfoss Heating Solutions VIJSW107 15

16 M och S Pilarna visar in och ut från värmepumpen. 1. Returledning, värmesystem 2. Framledning, värmesystem 3. Hetgas till varmvattenberedare 4. Returhetgas från varmvattenberedare 5. Köldbärare ut 6. Köldbärare in 7. Genomföring för inkommande matning 8. Genomföringar för kommunikationskabel och givare 9. Manöverpanel 10. Växelriktare 11. Flexslang 12. Hetgasväxlare 13. Serviceuttag, högtryck 14. Högtrycktransmitter 15. Högtrycksvakt 16. Kondensorpump 17. Kondensor 18. Torkfilter 19. Köldbärarpump 20. Lågtrycktransmitter 21. Serviceuttag, lågtryck 22. Förångare 23. Kompressor 24. Elektronisk expansionsventil Köldbärare M- och S-anslutningar, rördiameter i mm Värmesystem Hetgasväxlare VIJSW107 Danfoss Heating Solutions

17 6 Rörinstallation Se till att inga spänningar uppstår i anslutningsledningarna för att undvika läckage Rörinstallationen ska utföras av behörig installatör Se till att rörinstallationen utförs i enlighet med mått och inkopplingsscheman Avluftningsventiler ska monteras vid behov 6.1 Säkerhetsventiler Varning Varning Vid radiatorsystem med slutet expansionskärl ska även detta system förses med godkänd manometer och säkerhetsventil. Säkerhetsventilen ska vara minst DN 20 och ha max. 6 bar öppningstryck eller uppfylla landsspecifika krav. Spilledningarna från säkerhetsventilen får inte stängas av. Ledningarna ska mynna ut i avlopp i frostfritt utrymme. Varning Förbindelseröret mellan expansionskärlet och säkerhetsventilen ska gå i oavbruten stigning. Med oavbruten stigning menas att ledningen inte får vinklas ner under en tänkt horisontallinje i någon punkt. Kall- och varmvattenledning samt spilledningar från säkerhetsventiler ska vara av värmebeständigt och korrosionssäkert material, t.ex. koppar. Danfoss Heating Solutions VIJSW107 17

18 6.2 Värmesystemets fram- och returledning Montera ett filter (max. hålstorlek 0,7 mm) i värmesystemets returledning för att skydda aggregatet mot främmande partiklar. Montera framledningen med alla tillhörande komponenter. Se till att rätt dimensionerad systempump ansluts till värmesystemets framledning och anslut systempumpens manöverkablar till avsedd kopplingsplint (se inkoppling av systempump). Montera returledningen med alla tillhörande komponenter. Isolera fram- och returledningarna. 6.3 Ljudinformation För att undvika störande ljud från värmepumpen ska följande rekommendationer följas: Värmepumpens röranslutningar alstrar vibrationer. För att undvika att dessa vibrationer fortplantas till värmesystemet och byggnadsstommen ska rörinkopplingen och rörförläggning utföras med särskild hänsyn. Köld- och värmebärare bör i normalfallet anslutas till värmepumpen med flexslang. Rören får inte fästas mot tak eller väggar som vetter mot störningskänsliga utrymmen. I fall där infästning av rör i känsliga byggnadselement inte kan undvikas bör särskilda elastiska rörinfästningsdetaljer användas. Fötter som inte har justerats korrekt kan orsaka buller. 18 VIJSW107 Danfoss Heating Solutions

19 6.4 Inkoppling köldbärare Håltagning köldbärarledningar Se till att placera hålen för insatsrören så att det finns plats för övriga installationer. Köldbärarledningarna ska ha separata väggenomföringar. Om väggenomföringarna är under högsta grundvattennivån måste vattentäta genomföringar användas. Sträckan för köldbärarledningarna ska isoleras hela vägen från värmepumpen, genom väggar och på utsidan av huset ända fram till kollektorn för att undvika att kondens uppstår samt förhindra värmeförluster. Ta upp hål i väggarna för köldbärarledningarna om köldbärarledningarna ska förläggas ovan mark. Se instruktionen nedan om köldbärarledningarna ska förläggas under mark Insatsrör 2. Köldbärarledning 3. Murbruk 4. Tätningsmassa Ta upp hål i väggen för köldbärarledningarnas insatsrör (1). Följ mått- och anslutningsskisserna. Om det finns risk för infiltration av grundvatten i köldbärarledningarna, måste särskilda vattentäta genomföringar användas. 2. Placera insatsrören (1) i hålen och låt dem luta nedåt. Lutningen ska vara minst 1 cm per 30 cm. Skär av dem snett inåt (enligt bilden) så att inte regnvatten kan tränga in i rören. 3. För köldbärarledningarna (2) genom insatsrören in i uppställningsrummet. 4. Laga väggen runt rören med murbruk (3). 5. Se till att köldbärarledningarna (2) är centrerade i insatsrören (1) så att värmeisoleringen fördelas jämnt på alla sidor. 6. Täta insatsrören (1) med lämplig tätningsmassa (skumplast) (4). Danfoss Heating Solutions VIJSW107 19

20 6.4.2 Inkoppling köldbärare Montera ett smutsfilter (max hålstorlek 0,7 mm) i inkommande köldbärarledning för att skydda aggregatet mot främmande partiklar. Montera inkommande köldbärarledning med alla tillhörande komponenter. Montera utgående köldbärarledning med alla tillhörande komponenter. Förse båda ledningarna med diffusionstät kondensisolering. Expansionskärlet för köldbäraren dimensioneras enligt tillverkarens anvisningar. Maximalt arbetstryck för värmekälla: 6 bar. 20 VIJSW107 Danfoss Heating Solutions

21 7 Elinstallation Denna utrustning uppfyller kraven i IEC förutsatt att kortslutningseffekten (S sc ) är högre än eller lika med tabellvärdet vid gränssnittspunkten mellan användarens försörjning och det offentliga systemet. Det är den som installerar eller använder utrustningen som ansvarar för att säkerställa, vid behov efter rådgörande med distributionsnätets operatör, att utrustningen endast ansluts till en strömförsörjning med en kortslutningseffekt (S sc ) som är högre än eller lika med specifikationen i tabellen nedan. S SC S M L XL MVA Värmepumpen är internt kopplad från fabrik och elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. Fara Varning Elektrisk spänning! Kopplingsplintarna är strömförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Elinstallationen får endast utföras av behörig elinstallatör och ska följa gällande lokala och nationella bestämmelser. Varning Matningskabeln får endast anslutas till därför avsedd kopplingsplint. Inga andra kopplingsplintar får användas! Elinstallationen ska utföras med fast förlagda ledningar och ska följa gällande lokala och nationella bestämmelser. Eltillförseln ska kunna brytas med hjälp av en arbetsbrytare (allpolig strömställare) med minst 3 mm kontaktöppning. Danfoss Heating Solutions VIJSW107 21

22 7.1 Elektriska komponenter Kopplingsplintrad X1 2. Säkring F1 3. Säkring F2 4. EMC-filter 5. Transformator 6. Kopplingsplintrad X2 7. I/O-kort Säkringsstorlek Värmepump Enhet S M L XL 400 V 3-N 50 Hz värmepump A C32 C40 C50 C Beräknad ström för XL, L, M och S Rad. ut, C Beräknad ström (A) för XL 65 C * * * 51,4 51,8 52,3 * 60 C * * 52,5 53,1 53,5 54,0 54, C * 47,6 48,2 48,7 49,1 49,5 49,7 50 C 42,9 43,7 44,2 44,7 45,0 45,4 45,7 45 C 39,5 40,2 40,7 41,2 41,6 42,0 42,3 40 C 36,6 37,3 37,9 38,3 38,8 39,3 39,7 35 C 34,4 35,2 35,8 36,3 36,9 37,6 38,1 30 C 33,1 33,9 34,6 35,3 36,0 36,9 37,5 Köldbärare in, C VIJSW107 Danfoss Heating Solutions

23 1) Högsta ström Rad. ut, C Beräknad ström (A) för L 65 C * * * 38,9 39,4 39,4 * 60 C * * 38,5 39,4 39,8 1 39,8 39,5 55 C * 35,1 36,0 36,7 37,1 37,1 36,8 50 C 32,2 32,9 33,6 34,2 34,5 34,6 34,4 45 C 30,3 30,7 31,3 31,8 32,2 32,3 32,2 40 C 28,4 28,7 29,2 29,7 30,1 30,4 30,4 35 C 26,6 26,8 27,2 27,7 28,3 28,8 29,0 30 C 25,0 25,0 25,4 26,0 26,8 27,5 27,9 Köldbärare in, C ) Högsta ström Rad. ut, C Beräknad ström (A) för M 65 C * * * 28,6 29,0 29,0 * 60 C * * 28,3 28,9 29,3 1 29,2 29,0 55 C * 25,7 26,4 26,9 27,2 27,2 27,0 50 C 23,5 24,0 24,6 25,0 25,3 25,3 25,1 45 C 22,0 22,4 22,8 23,2 23,5 23,6 23,5 40 C 20,6 20,9 21,2 21,6 21,9 22,1 22,2 35 C 19,3 19,4 19,7 20,1 20,5 20,9 21,1 30 C 18,0 18,1 18,4 18,8 19,4 19,9 20,2 Köldbärare in, C ) Högsta ström Rad. ut, C Beräknad ström (A) för S 65 C * * * 24,9 25,2 1 25,2 1 24,8 60 C * * 22,8 23,2 23,4 23,3 23,0 55 C * 20,8 21,3 21,6 21,7 21,7 21,4 50 C 19,0 19,5 19,9 20,1 20,3 20,3 20,1 45 C 17,9 18,3 18,6 18,8 19,0 19,0 18,9 40 C 16,9 17,1 17,4 17,6 17,8 18,0 18,0 35 C 15,8 16,0 16,3 16,6 16,8 17,1 17,3 30 C 14,8 15,0 15,2 15,6 15,9 16,3 16,8 Köldbärare in, C ) Högsta ström Danfoss Heating Solutions VIJSW107 23

24 7.4 Anslut spänningsmatningen Ansluta spänningsmatningen Fara Elektrisk spänning! Matningskabeln får endast anslutas till därför avsedd kopplingsplint. Inga andra kopplingsplintar får användas! Det går inte att ändra en 400 V värmepump för att fungera i ett 230 V- nät och omvänt. Säkerställ att rätt kopplingsanvisningar följs, annars kan avsevärda materialskador uppstå. Frekvensomriktaren har hög läckström och måste av säkerhetsskäl jordas korrekt enligt SS-EN Läckströmmen till jord från frekvensomriktaren överstiger 3,5 ma. Därför är det viktigt att ha en god mekanisk anslutning från jordkabeln till jordanslutningen. Skyddsjordledarens tvärsnittsarea måste vara minst 10 mm². Om värmepumpen är ansluten till elnätet via en jordfelsbrytare. Jordfelsbrytaren ska vara av typen B. 1. Demontera värmepumpens frontplåt 2. Dra matningskabeln genom öppningen i värmepumpens topplåt fram till kopplingsplintarna. 3. Leta rätt på plintrad X1 4. Anslut matningskablarna enligt nedan Matning 400 V, 3-fasmodeller Huvudströmbrytare Kopplingsplint X1 värmepump Inkommande kabel PE N L3 L2 L1 24 VIJSW107 Danfoss Heating Solutions

25 7.5 Placera och anslut utegivare Rekommenderad placering --> Olämplig placering --> Utegivaren ansluts med en tvåledarkabel. För ledningsarea på 0,75 mm 2 gäller maximalt 50 m ledningslängd. Vid längre avstånd används 1,5 mm 2 ledningsarea, dock maximalt 120 m. N N När det gäller högre hus bör givaren placeras mellan andra och tredje våningen. Platsen där den monteras ska inte vara vindskyddad men inte heller utsatt för direkt drag. Utegivaren bör inte placeras på reflekterande väggar. Givaren ska placeras minst 1 m från öppningar i husväggen där varmluft kan strömma ut. N Om givarkabeln ansluts via ett rör måste röret tätas så att givaren inte påverkas av ev. utkommande luft. N Utegivaren måste vara av typen PT Placera utegivaren på husets nord- eller nordvästsida. 2. Anslut därefter givaren till värmepumpens styrsystem Nätverksanslutning, för onlinefunktion och inställning av primär och sekundär identitet Danfoss Online Värmepumpen fabriksförbereds för övervakning (och som en extratjänst som fjärrstyrs) via internet. (Danfoss Online) Danfoss Heating Solutions VIJSW107 25

26 För att kunna använda Danfoss Online-tjänsten: Se till att det finns en tillgänglig internetanslutning (router eller motsvarande) i byggnaden Ett konto och en registrering krävs för att använda Danfoss Online-tjänsten. Mer information finns på: Anteckna värmepumpens MAC-adress. MAC-adressen finns tillgänglig i menyn Nätverk på displayen. Tänk på att brandväggar, dåliga anslutningar och liknande kan orsaka problem som inverkar negativt på den önskade funktionaliteten. Vissa operatörer, kommunala nätverk o.s.v. tillåter inte trafik genom sina brandväggar. Kontakta internetleverantören eller nätverksadministratören om några sådana problem uppstår. Ansluta till internet Anslut den idrifttagna värmepumpen till en befintlig internetanslutning (router eller motsvarande). Använd den RJ45-anslutning som sitter under displayen (CM-modul) bakom den främre panelen. Använd en patchkabel (ej korsad kabel). I exemplet nedan saknas extern nätverksanslutning (för installationer med endast en sekundärenhet): (Den här lösningen erbjuder INTE internetfunktion. Se nästa exempel om en internet- eller routerbaserad lösning är önskvärd.) Ethernetkabel: Standard Cat5-nätverkskabel, RJ Primär (styrande) värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress t.ex I exemplet finns en extern nätverksanslutning (för installationer med en eller flera sekundärenheter): Router/switch 2 Möjlighet till internetåtkomst via router 3 Primär (styrande) värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress t.ex Sekundär värmepump med IP-adress, t.ex Sekundär värmepump med IP-adress t.ex X Sekundär värmepump med IP-adress t.ex XXX 7 Online-webbserver och databas 8 Online-webbläsare 26 VIJSW107 Danfoss Heating Solutions

27 7.7 Anslutning av nedre givare varmvatten Anslutning av toppgivare varmvatten Anslutning av systemframledningsgivare Systemframledningsgivaren ska alltid monteras på systemets framledning efter tillsatsvärme. Givaren ska placeras så varmvattnet hunnit blandas väl Anslutning av systempump N 230 VAC Start/stopp av husets systempump 230 VAC Anslutning av hetgaspump med 230 V matning Potentialfri reläutgång eller anslut bygeln mellan kopplingsplintarna och anslut pumpen till kopplingsplintarna 49, N och PE Anslutning av växelventil för varmvatten 77 M 1 2 N N 230 VAC Danfoss Heating Solutions VIJSW107 27

28 7.13 Anslutning av tryck- och/eller flödesvakt Ansluta EVU Anslutning för externt summalarm Potentialfri reläutgång Anslutning av styrsignal (start/stopp) för tillsatsvärme Potentialfri reläutgång. Anslutning 0-10 V V: Anslut styrsignal till kopplingsplint 24 och GND till kopplingsplint 25. Spänningsmatning hämtas från kopplingsplint 54-55, eller V: Spänningsmatning hämtas från kopplingsplint 50 och N. 28 VIJSW107 Danfoss Heating Solutions

29 7.17 Ansluta distributionskrets Exempel värmeshunt med 4 respektive 3 ledningar: *När 55 är ansluten till G0 måste 55 anslutas till G0 för samtliga tillämpningar. Danfoss Heating Solutions VIJSW107 29

30 7.18 Omvandlingstabell för givare, PT-1000 Vid resistansmätning av givarna måste givarkablarna först kopplas loss från reglerutrustningen. Mät först givare inkl. kabel. Mät sedan enbart givaren. C ohm VIJSW107 Danfoss Heating Solutions

31 8 Installationsprotokoll och kundinformation Efter avslutad installation och testkörning ska kunden informeras om sin nya värmepumpsanläggning. I bruksanvisningen finns en checklista som beskriver den information som installatören ska ge kunden. N Vid garantiärenden ska alltid serienummer anges. Notera alltid serienumret i installationsprotokollet i bruksanvisningen. 8.1 Installationsprotokoll Fyll i installationsprotokollet i bruksanvisningen. Danfoss Heating Solutions VIJSW107 31

32 32 VIJSW107 Danfoss Heating Solutions

33 Danfoss Heating Solutions VIJSW107 33

34 34 VIJSW107 Danfoss Heating Solutions

35 Danfoss Heating Solutions VIJSW107 35
