1 Varför belastningsergonomi?

2 Pekbaserade användargränssnitt

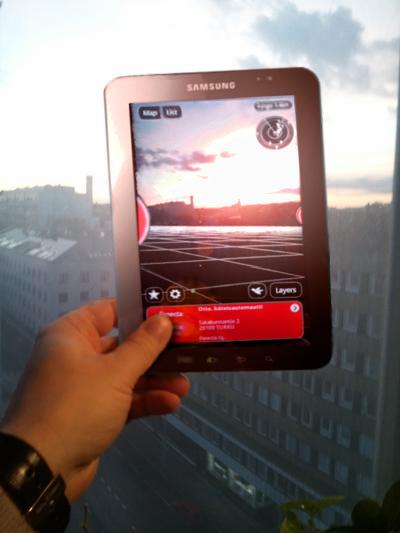

3 Image courtesy of Layar Augmented reality

4 Gestbaserade användargränssnitt Image courtesy of DreamWorks Pictures / 20th Century Fox

5 G-speak Film

6 Geststyrd datorbank Image courtesy of Etronika

7 Rörelsestyrda spel Image courtesy of Sony, Microsoft and Nintendo

8 Belastningsergonomi Hillevi Hemphälä Avdelningen för Ergonomi Institutionen för designvetenskaper Lunds Universitet

9 Mät era högerhänder under föreläsningen

10

11 Belastningsergonomi Kunskapen om och samspelet mellan Människa Teknik Omgivning Organisation

12

13

14

15

16 Stress ökar belastningskänsligheten och Belastning ökar stresskänsligheten

17 Risknivå Hur påverkar belastningens storlek? låg lagom hög Belastning

18 belastningens storlek Hur påverkas skaderisken av belastningens tidsfaktorer? varaktighet frekvens belastningens duration/frekvens

19 Askunge-teorin Först upp på morgonen sist i säng på kvällen Selektiv uttröttning av lågtröskliga motoriska enheter vilket vid statiskt och repetitivt muskelarbete leder till kronisk muskelvärk

20 Arbetsmiljöverkets FörfattningsSamling Belastningsergonomi AFS 1998:1

21 AFS 1998:1

22 Bästa arbetsställningen är alltid nästa arbetsställning! Variation är viktigt!

23 Wiiitis

24 SMS-tumme Förslitningsskada i tummens leder och muskulatur orsakad av SMSskrivande på mobiltelefoner. Smärta omkring tummen och tumroten. Kan lindras/botas av t ex. antiinflammatoriska mediciner, kortison, laser. Kan jämföras med musarm. Avlasta underarmarna mot till exempel ett bord eller mot låren. Använd båda tummarna.

25 Musarm Hur många av er har haft/har musarm?

26

27 Tangentutformning Konkav/konvex? Ytan? Kanter? Storlek? Tryckkänsla? Ljud?

28 Biljettautomat i Norge

29 Biljettautomat i Norge

30 Biljettautomat i Norge

31 Biljettautomat i Norge

32 Kontrast brukar man säga är A och O för att ögat skall kunna uppfatta en text eller ett föremål. Det är lättare att se två svarta möss än två vita möss i en mjölsäck. Kontrast brukar man säga är A och O för att ögat skall kunna uppfatta en text eller ett föremål. Det är lättare att se två svarta möss än två vita möss i en mjölsäck. Kontrast brukar man säga är A och O för att ögat skall kunna uppfatta en text eller ett föremål. Det är lättare att se två svarta möss än två vita möss i en mjölsäck. Kontrast brukar man säga är A och O för att ögat skall kunna uppfatta en text eller ett föremål. Det är lättare att se två svarta möss än två vita möss i en mjölsäck.

33

34 Subjektiv utvärdering Body map and scales Neck discomfort Shoulder discomfort Elbow discomfort Wrist discomfort comfort comfort comfort comfort

35 Subjektiv utvärdering Borgs CR-10 och RPE skala 0 Ingen alls 0.5 Extremt svag 1 Mycket svag 2 Svag 3 Måttlig 4 5 Stark 6 7 Mycket stark Extremt stark Maximal 6 Ingen ansträngning 7 Extremt lätt 8 9 Mycket lätt Ganska lätt Något ansträngande Ansträngande Mycket ansträngande Extremt ansträngande 20 Maximalt ansträngande

36 Objektiv utvärdering Program, film och foto UGS s program Jack

37 Jack städar

38 Visualisering vanligt

39 EMG (muskelaktivitet i förhållande till vila och max)

40 Biomekanik Input: Modell av människan Interna krafter Hävarmar Tillåten spänning Externa krafter Output: Krafter Moment Energi

41

42 Anthropometri

43 Varför Antropometri?

44 Alla är unika Daniels (1995): Medelperson existerar inte.

45 Önskad körställning

46 Kravsättning i vektyg C-1 C-7 C-6 C-8, C-9 z C-2, C-4 C-10 x C-3, C-5

47 Antropometrisk och körställnings variation

48 Mankinens anthropometri

49 Anthropometri - familjer

50 Antropometri - Styrka Arm/ben Benet är tre gånger starkare än armen Styrkan i en icke optimal vinkel är 50 % till 80% av styrkan vid optimal vinkel Dominant och icke dominant hand. Vanligtvis är den dominanta handen starkare Träningsgrad, kön, ålder, hälsa, skada, etc.

51 Ålder och kön-styrka Se tabell på papper i vilken ålder är mannens kraft störst? i vilken ålder är kvinnans kraft störst? Kvinnor har i genomsnitt 60 % av mannens muskelmassa. Vad har kvinnor för fördel mot männen?

52 Handen som gripverktyg Var får vi mest gripkraft? Hur ska vi hålla för att få mycket kraft? Hur ska vi hålla för att få precision? Se figur på papper.

53 Tillämpad Antropometri Strukturella mått Statistiska data kroppslängd, arm/benlängd 2 ställningar: sittande, stående Funktionella mått Dynamiska data Rörelseutrymme

54 Antropometrisk och körställnings variation

55 Antropometri Normalfördelningskurva Handlängd hö hand Var ligger ni? Se tabell 5 och 6 i artikeln av Hanson et al., 2009 Hur har det förändrats sedan 1969? Längd? Handlängd? Se tabell 7

56 Hands and Handles Bodyspace; Pheasant & Haslegrave Titta i tabell 6.1 Vilka mått ska det vara på en handkontroll? Vilken form ska det vara? Vuxen?

57 Strategier för kundrepresentation Design för en stor målgrupp Medel 5, 50 and 95 percentile Familjer Design för en liten målgrupp Kopiera kroppsmått

58 Kom ihåg 1. Jobba proaktivt med att testa stora produkter i simuleringsoch visualiseringprogram innan prototyper byggs. 2. Ta hänsyn till variation (beteende, antropometri) 3. Kombinera objektiva och subjektiva metoder 4. Svenska belastningsföreskrifter finns i AFS1998:1 Tumregel Let small person reach and the large person fit
