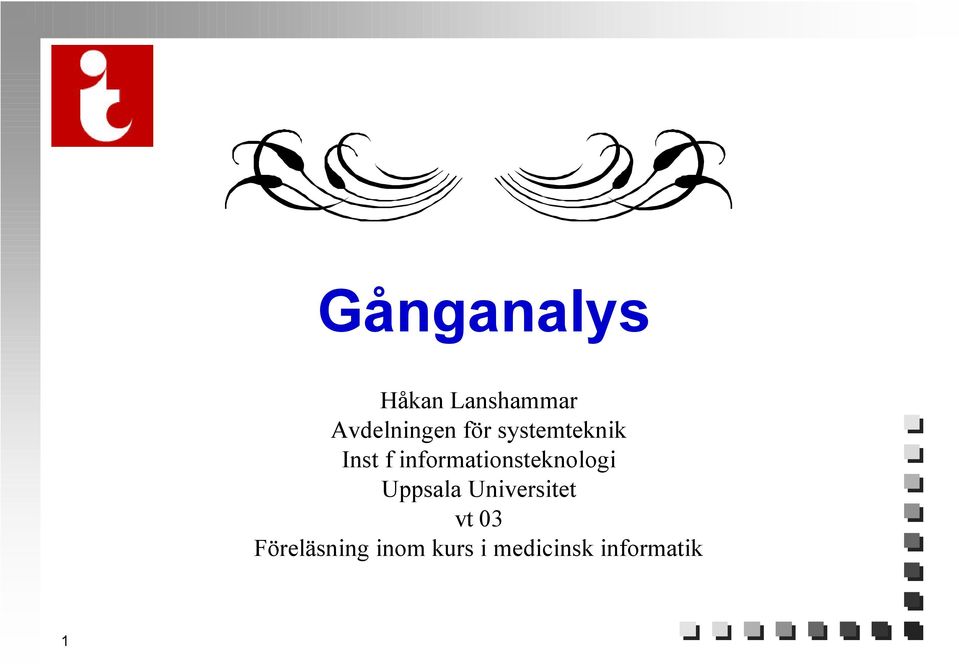

1 Gånganalys Håkan Lanshammar Avdelningen för systemteknik Inst f informationsteknologi Uppsala Universitet vt 03 Föreläsning inom kurs i medicinsk informatik 1

2 Introduktion Några viktiga tillämpningsområden: - kirurgisk behandling - proteser, ortoser - medicinsk behandling - barnhabilitering Andra tillämningsområden innefattar rehabilitering, sportbiomekanik och ergonomi, robotik, animeringar inom filmindustrin 2

3 Disposition Vad är Biomekanik? Grundbegrepp Kinematiska och kinetiska mät- och analysmetoder Rörelseanalys Belastningsanalys Energianalys Framtida metoder 3

4 Biomekanik Biomekanik är mekanik, tillämpat på biologiska system. Viktiga områden är: Metodik (neuromuskular dynamik, stelkropps och mjukdelsmekanik), Muskelmekanik,Benmekanik, Implantat/vävnadsmekanik, Ortopedisk biomekanik, Kardiovaskulär/respiratorisk mekanik, Dentalbiomekanik, Skadebiomekanik, Rehabiliteringsbiomekanik, Sportbiomekanik. 4

5 Grenar av mekaniken Klassisk mekanik Relativitetsteori Kvantmekanik Partikel Stel kropp Deformerbar kropp 5

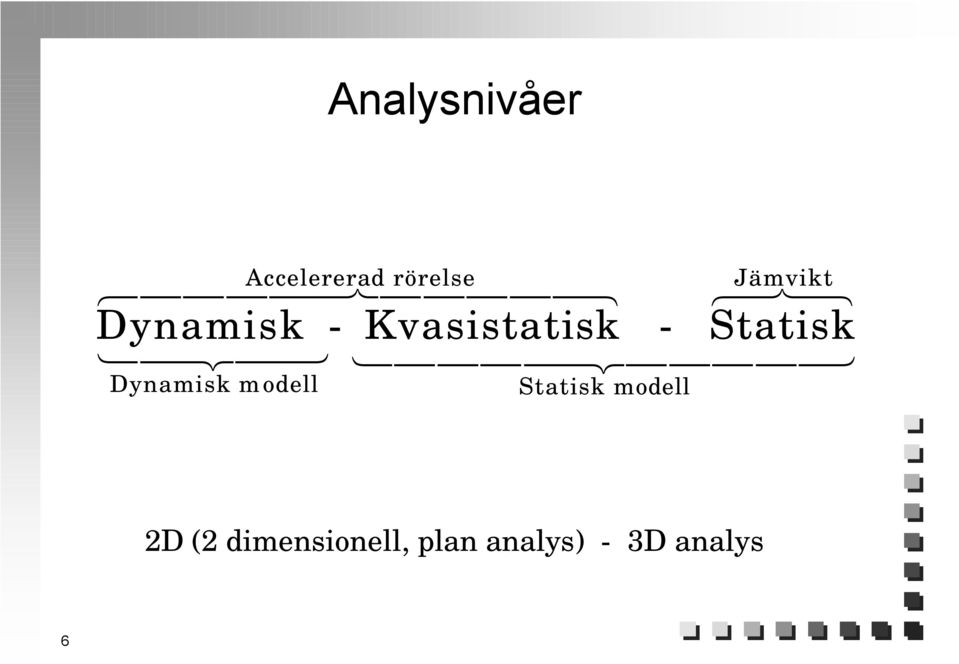

6 Analysnivåer Accelererad rörelse Jämvikt Dynamisk - Kvasistatisk - Statisk Dynamisk modell Statisk modell 2D (2 dimensionell, plan analys) - 3D analys 6

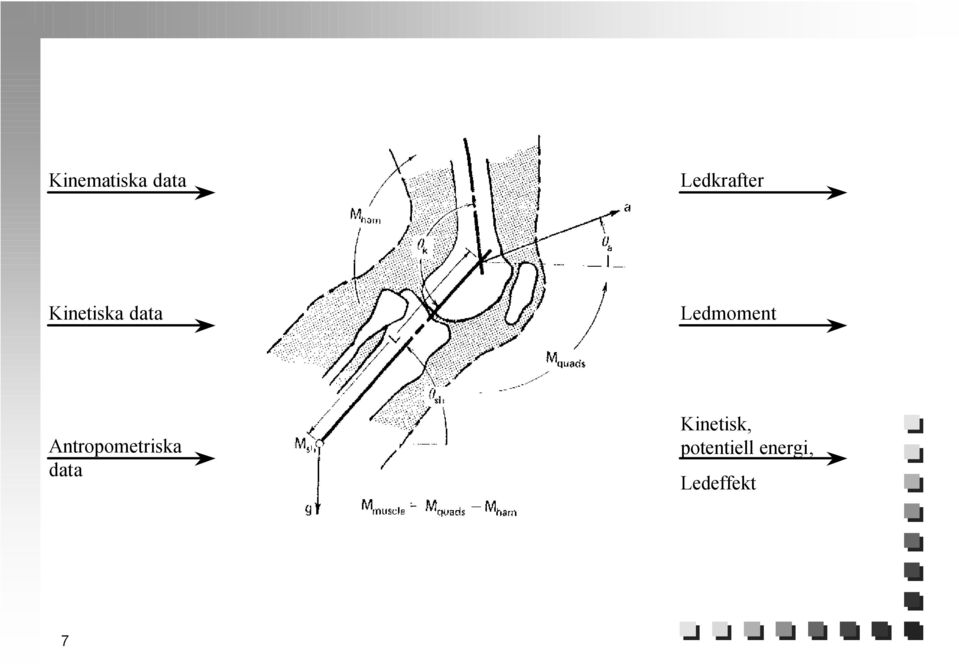

7 Kinematiska data Ledkrafter Kinetiska data Ledmoment Antropometriska data Kinetisk, potentiell energi, Ledeffekt 7

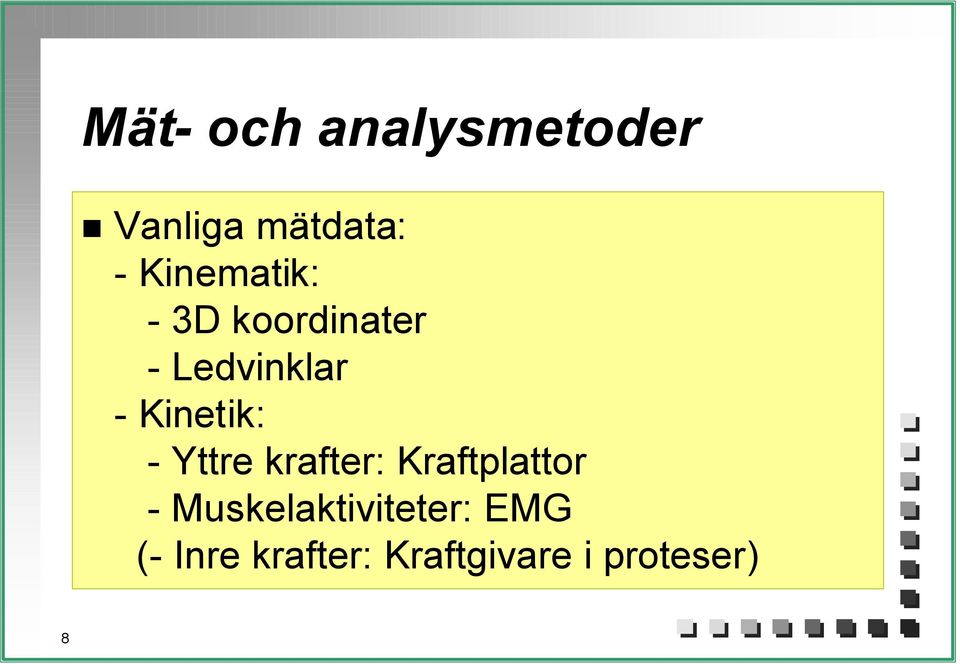

8 Mät- och analysmetoder Vanliga mätdata: - Kinematik: - 3D koordinater - Ledvinklar - Kinetik: - Yttre krafter: Kraftplattor - Muskelaktiviteter: EMG (- Inre krafter: Kraftgivare i proteser) 8

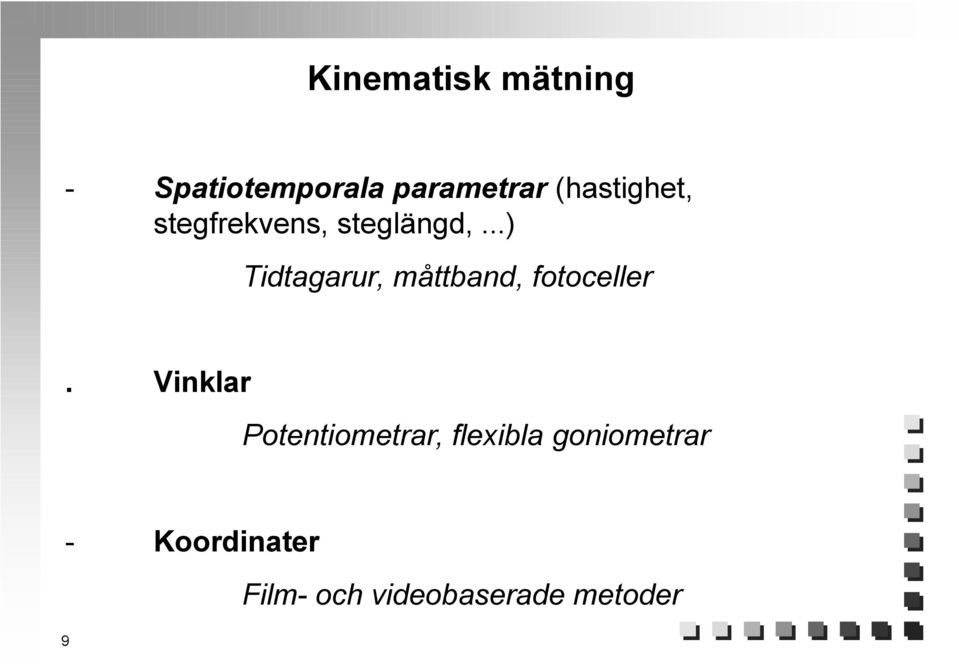

9 Kinematisk mätning - Spatiotemporala parametrar (hastighet, stegfrekvens, steglängd,...) Tidtagarur, måttband, fotoceller. Vinklar Potentiometrar, flexibla goniometrar - Koordinater 9 Film- och videobaserade metoder

10 Kinematik Mätning av 3D koordinater: - Automatisk följning av aktiva (eller passiva) markörer. Ett dussintal kommersiella system finns tillgängliga, t ex ProReflex, Vicon, elite,... 10

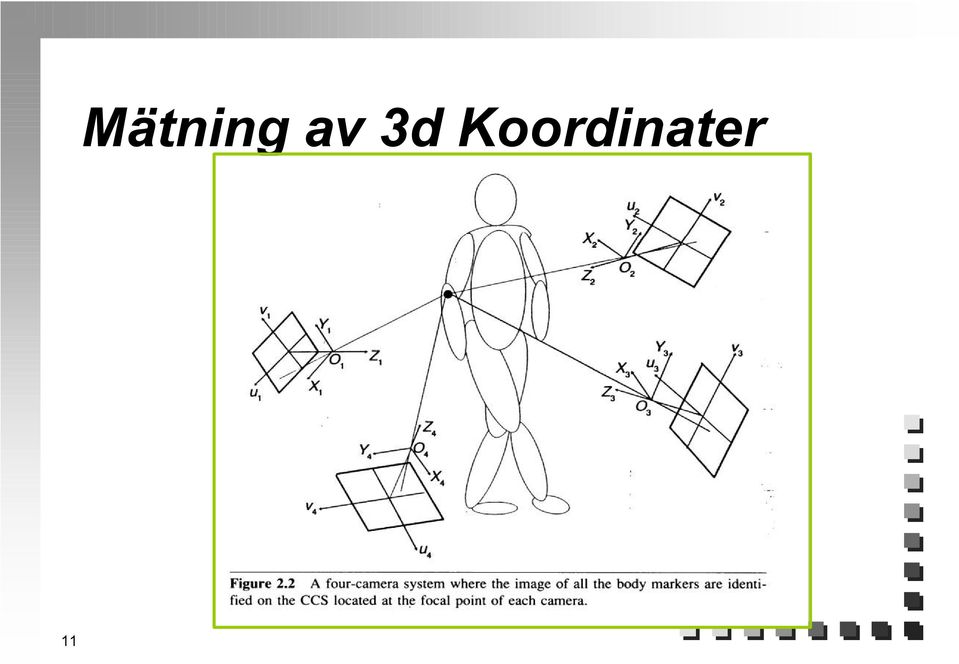

11 11 Mätning av 3d Koordinater

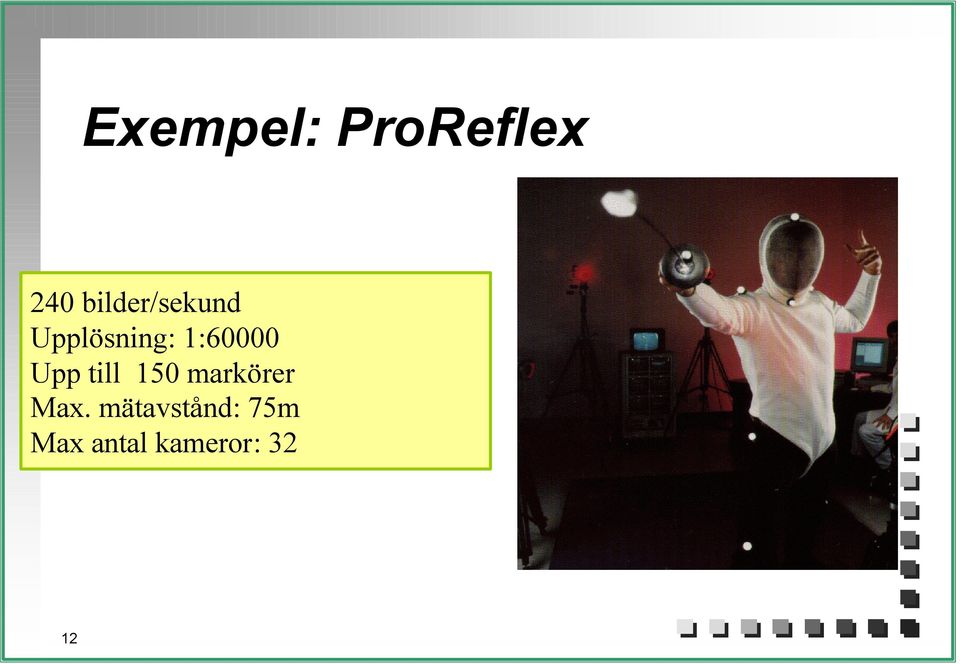

12 Exempel: ProReflex 240 bilder/sekund Upplösning: 1:60000 Upp till 150 markörer Max. mätavstånd: 75m Max antal kameror: 32 12

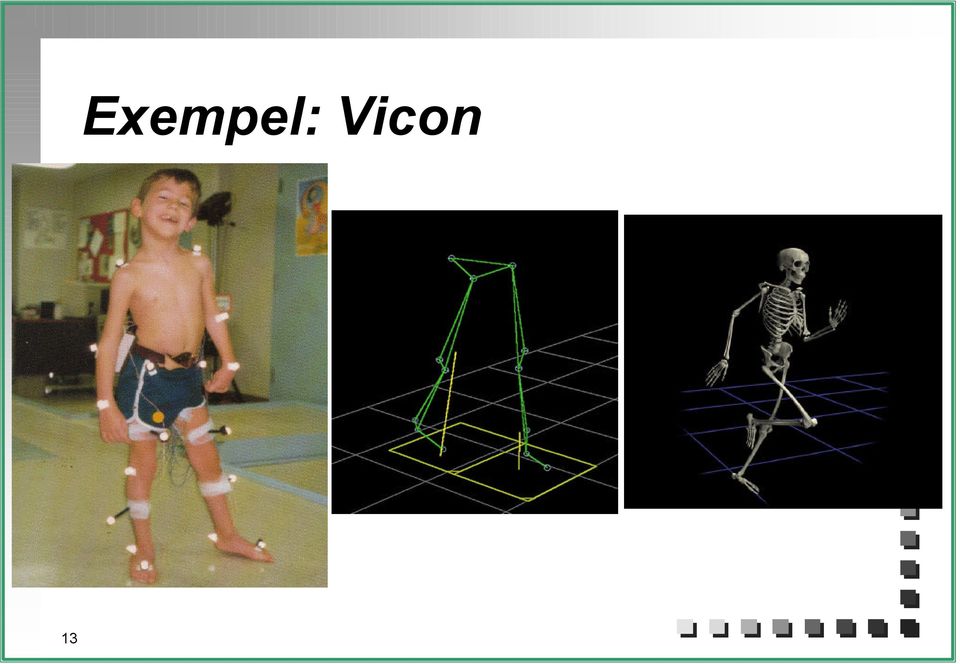

13 13 Exempel: Vicon

14 Elektromagnetiska givare t ex Polhemus 14

15 Ledvinklar Goniometrar - Potentiometrar monterade över leder - Flexibla goniometrar 15

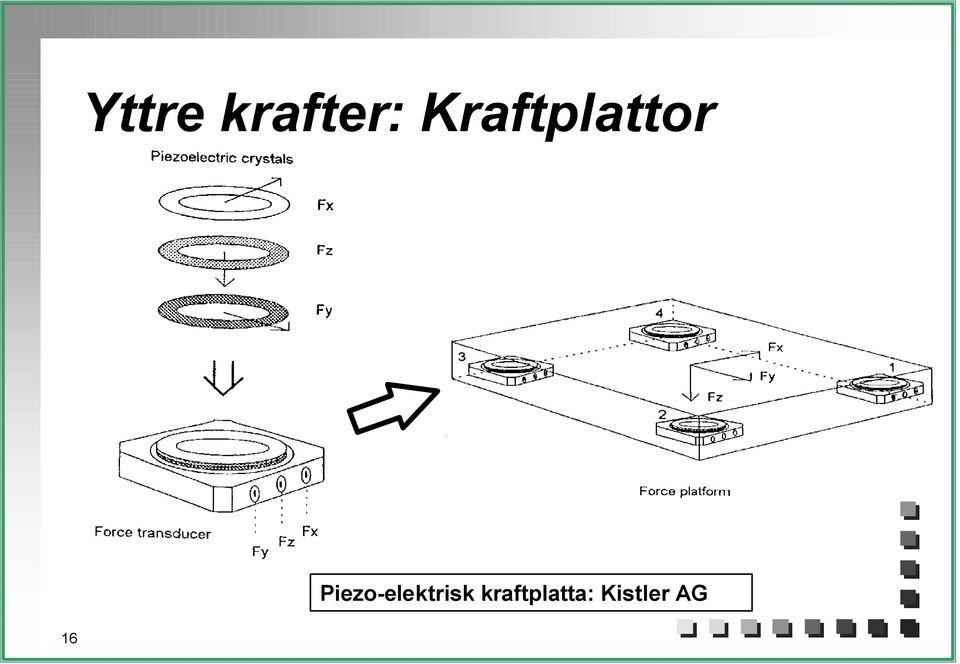

16 Yttre krafter: Kraftplattor Piezo-elektrisk kraftplatta: Kistler AG 16

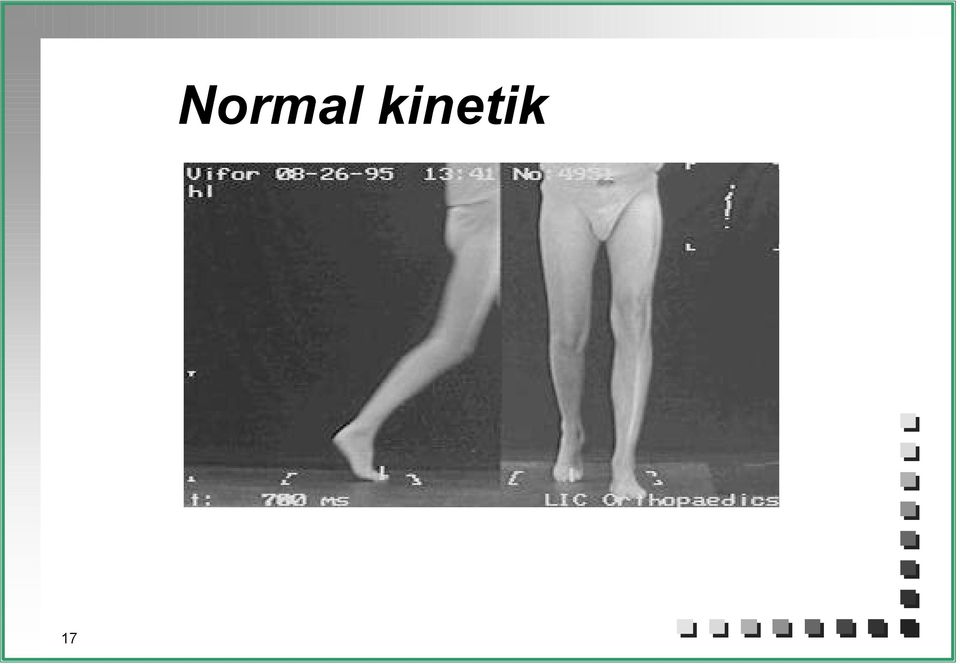

17 17 Normal kinetik

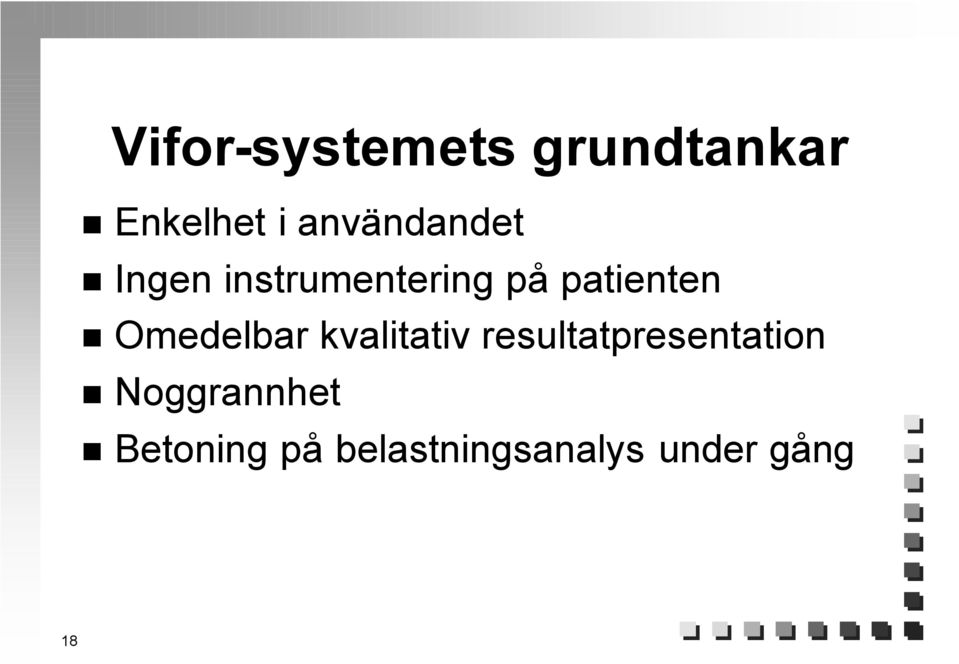

18 Vifor-systemets grundtankar Enkelhet i användandet Ingen instrumentering på patienten Omedelbar kvalitativ resultatpresentation Noggrannhet Betoning på belastningsanalys under gång 18

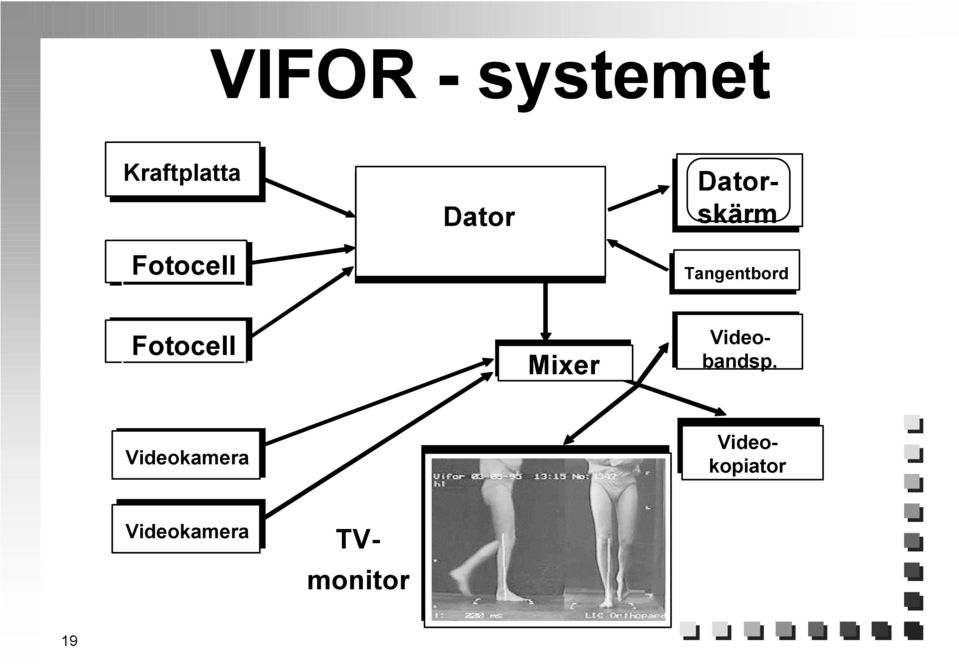

19 VIFOR - systemet Kraftplatta Fotocell Dator Tangentbord Fotocell Mixer Videokopiator Datorskärm Videobandsp. Videokamera monitor Videokamera TV- 19

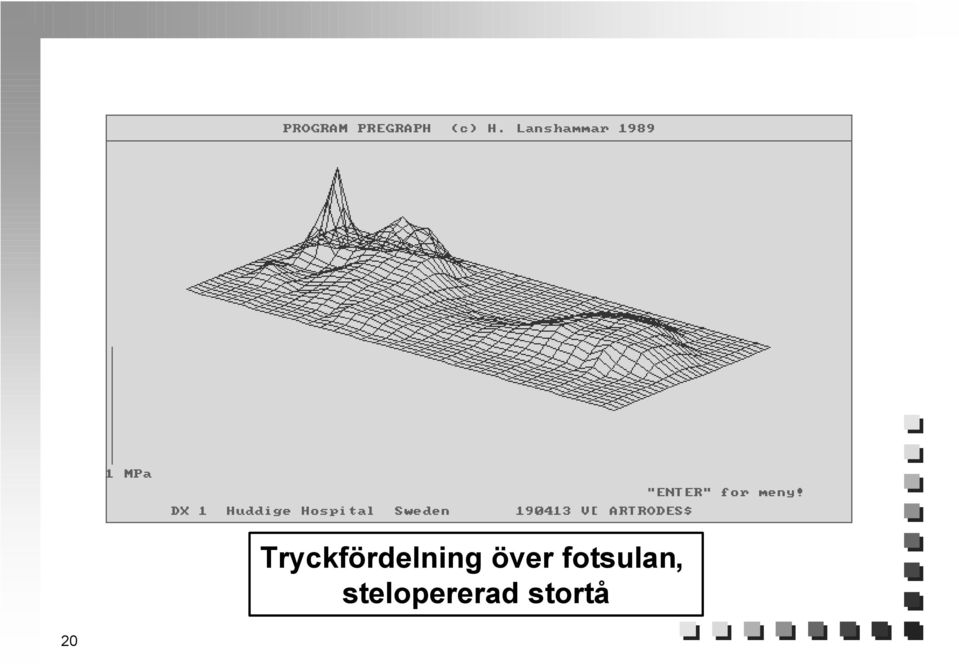

20 20 Tryckfördelning över fotsulan, stelopererad stortå

21 Viktiga variabler vid kinetisk analys Muskelmoment Det är dessa som orsakar rörelsen i lederna. Skelettkrafter i lederna Kan orsaka förslitning i lederna (sportskador, smärta, ledförslitning, proteslossning). Muskelkrafter Mekanisk arbete Musklerna är motorerna i rörelseapparaten Detta är starkt kopplat till energiförbrukningen under gången. 21

22 En länkad stelkroppsmodell beskriver kroppen 22

23 Frikropp ett grundbegrepp vid mekanisk analys 23

24 F skelett F akilles Fotled h akilles h stöd F led = F skelett - F akilles Förenklad belastningsanalys i fotleden 24

25 25 Kraftparallellogram Viktigt då krafterna inte är parallella (vinkel > ~20 grader)

26 Approximativa uttryck för muskelkraft och skelettkraft: F muskel h stöd = F F = F + F h muskel stöd skelett stöd muskel Exempel: Om stödkraftens hävarm är dubbelt så stor som muskelns, så blir muskelkraften dubbelt så stor som stödkraften! 26

27 M led Knäled h stöd F led h tp m uf g F stöd 27 Kraftanalys i knäleden med underben+fot som frikropp

28 28 Kraftanalys i knäleden med allt ovan knäet som frikropp. Analysen kan göras med mätning på Viforbilder.

29 Ledpositioner, hastigheter, accelerationer Stödkrafter Kropppsparametrar (m, J...) i i Mekanisk modell av människokroppen Muskelkrafter och -moment Skelettkrafter och -moment In- och utdata från en s k invers dynamisk modell 29

30 Mekanisk energi Etot = Ekin + Epot = mv + Jω + mgh 2 2 Rörelseenergi Lägesenergi 30

31 Mekanisk energi Etot = Ekin + Epot = mv + Jω + mgh 2 2 Rörelseenerg i Lägesenergi 31

32 Framtida metoder Markörfri rörelsemätning: - Obehindrad rörelse - Inga problem med markörer som rör sig pga hudrörelser - Enklare mätningar - Enklare analys - Nya tillämpningar 32

33 Bildbehandling av videosekvenser (Halvorsen, Uppsala universitet, 1999) Bakgrund borttagen Likelihood-bild 33 Kantdetektion Distanstransform

34 34 Använd kroppsmodell

35 Modellmatchning till videobild Före matchning Efter Matchning 35

36 Nuläge och framtid Många svårigheter återstår med markörfria metoder: - Skymda/skuggade konturer - Formförändring pga muskelkontraktioner Markörfria och markörbaserade metoder kommer troligen att användas parallellt under många år för olika ändamål 36

37 Medicinsk systemteknik - Biomekanik FORSKNING Mätning och analys av människans rörelser Analys av ledkrafter Analys av balansfunktioner GRUNDUTBILDNING Medicinsk systemteknik Medicinsk informatik FORSKARUTBILDNING Systemanalys med människan som studieobjekt Bildanalys Ortopedi 4 lab vid UU Systemteknik Ortopedi Ortopedi Numerisk analys Neurologi 37

38 38 Tack!!
