1 KOMPAKT HI-FI SYSTEM NV-SERIEN NV-70/NV-30 BRUKSANVISNING KENWOOD CORPORATION Denna bruksanvisning används för att beskriva flera modeller enligt ovan. Modellers tillgänglighet och egenskaper (funktioner) kan variera beroende på land och försäljningsområde. B (SW)

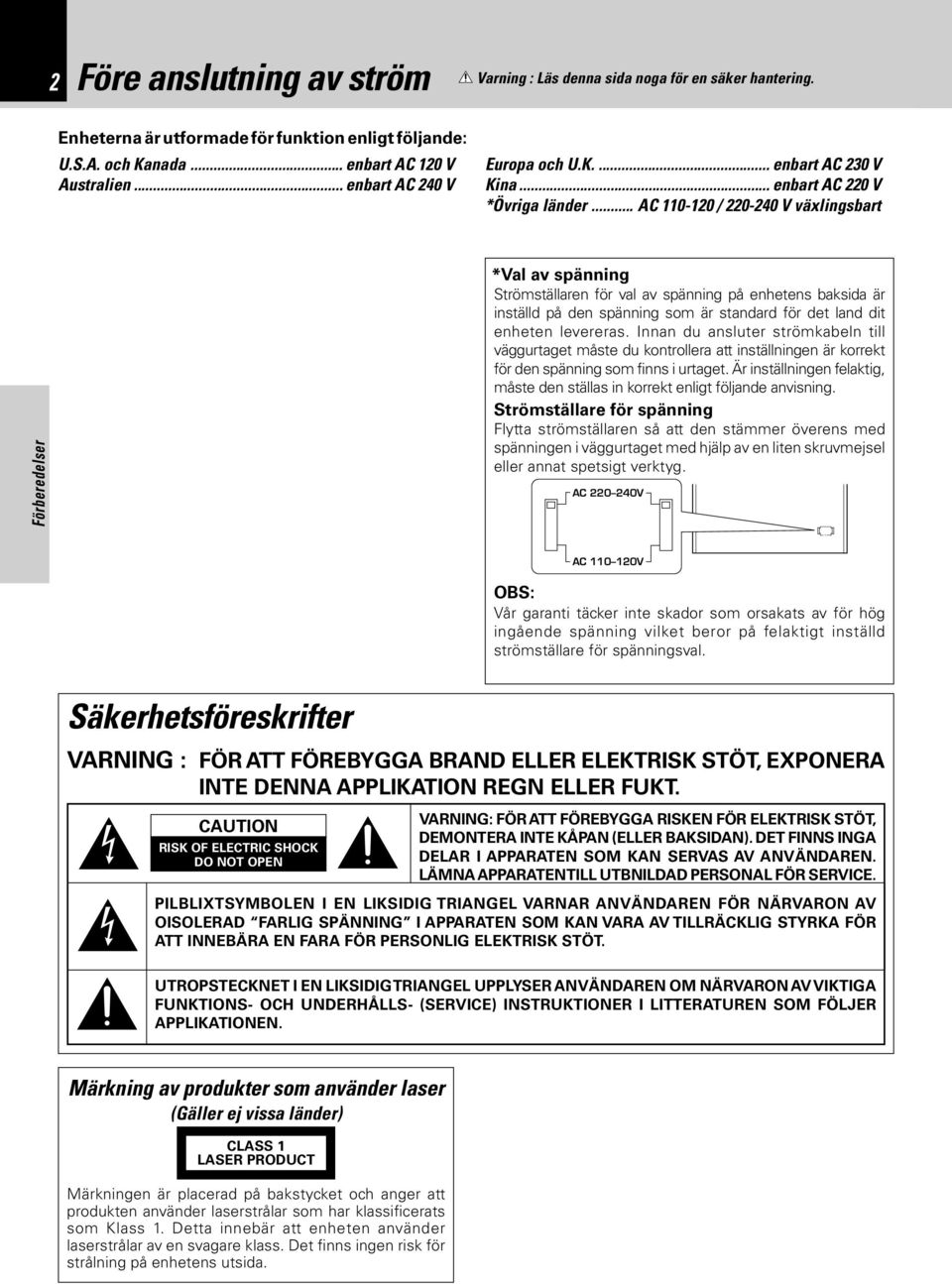

2 AC V AC 0 20V 2 Före anslutning av ström Varning : Läs denna sida noga för en säker hantering. Enheterna är utformade för funktion enligt följande: U.S.A. och Kanada... enbart AC 20 V Australien... enbart AC 240 V Europa och U.K.... enbart AC 230 V Kina... enbart AC 220 V *Övriga länder... AC 0-20 / V växlingsbart Förberedelser *Val av spänning Strömställaren för val av spänning på enhetens baksida är inställd på den spänning som är standard för det land dit enheten levereras. Innan du ansluter strömkabeln till väggurtaget måste du kontrollera att inställningen är korrekt för den spänning som finns i urtaget. Är inställningen felaktig, måste den ställas in korrekt enligt följande anvisning. Strömställare för spänning Flytta strömställaren så att den stämmer överens med spänningen i väggurtaget med hjälp av en liten skruvmejsel eller annat spetsigt verktyg. AC V AC 0 20V OBS: Vår garanti täcker inte skador som orsakats av för hög ingående spänning vilket beror på felaktigt inställd strömställare för spänningsval. Säkerhetsföreskrifter VARNING : FÖR ATT FÖREBYGGA BRAND ELLER ELEKTRISK STÖT, EXPONERA INTE DENNA APPLIKATION REGN ELLER FUKT. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VARNING: FÖR ATT FÖREBYGGA RISKEN FÖR ELEKTRISK STÖT, DEMONTERA INTE KÅPAN (ELLER BAKSIDAN). DET FINNS INGA DELAR I APPARATEN SOM KAN SERVAS AV ANVÄNDAREN. LÄMNA APPARATEN TILL UTBNILDAD PERSONAL FÖR SERVICE. PILBLIXTSYMBOLEN I EN LIKSIDIG TRIANGEL VARNAR ANVÄNDAREN FÖR NÄRVARON AV OISOLERAD FARLIG SPÄNNING I APPARATEN SOM KAN VARA AV TILLRÄCKLIG STYRKA FÖR ATT INNEBÄRA EN FARA FÖR PERSONLIG ELEKTRISK STÖT. UTROPSTECKNET I EN LIKSIDIG TRIANGEL UPPLYSER ANVÄNDAREN OM NÄRVARON AV VIKTIGA FUNKTIONS- OCH UNDERHÅLLS- (SERVICE) INSTRUKTIONER I LITTERATUREN SOM FÖLJER APPLIKATIONEN. Märkning av produkter som använder laser (Gäller ej vissa länder) CLASS LASER PRODUCT Märkningen är placerad på bakstycket och anger att produkten använder laserstrålar som har klassificerats som Klass. Detta innebär att enheten använder laserstrålar av en svagare klass. Det finns ingen risk för strålning på enhetens utsida.

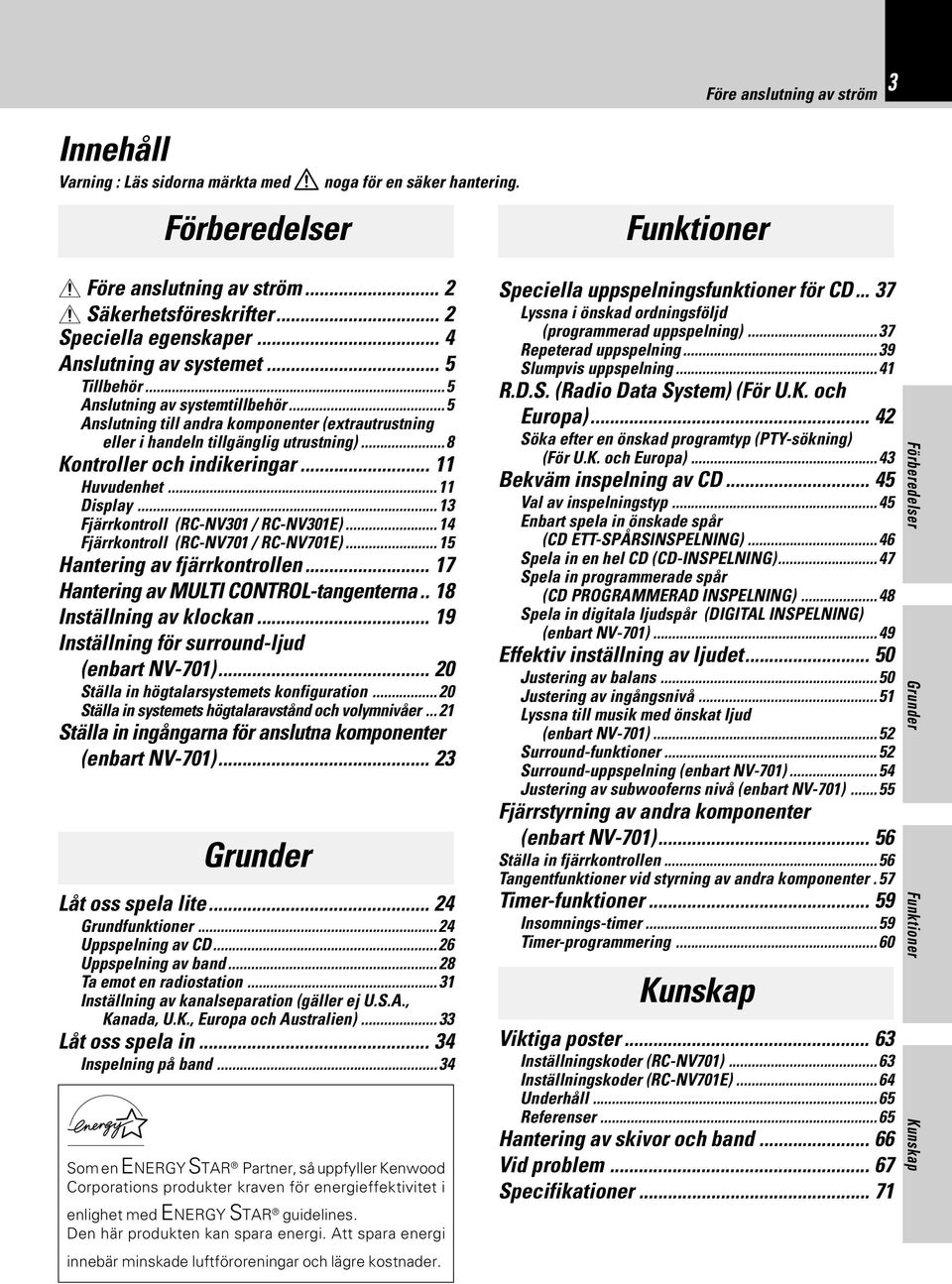

3 Före anslutning av ström 3 Innehåll Varning : Läs sidorna märkta med Förberedelser noga för en säker hantering. Funktioner Före anslutning av ström... 2 Säkerhetsföreskrifter... 2 Speciella egenskaper... 4 Anslutning av systemet... 5 Tillbehör...5 Anslutning av systemtillbehör...5 Anslutning till andra komponenter (extrautrustning eller i handeln tillgänglig utrustning)...8 Kontroller och indikeringar... Huvudenhet... Display...3 Fjärrkontroll (RC-NV30 / RC-NV30E)...4 Fjärrkontroll (RC-NV70 / RC-NV70E)...5 Hantering av fjärrkontrollen... 7 Hantering av -tangenterna.. 8 Inställning av klockan... 9 Inställning för surround-ljud (enbart NV-70) Ställa in högtalarsystemets konfiguration...20 Ställa in systemets högtalaravstånd och volymnivåer... 2 Ställa in ingångarna för anslutna komponenter (enbart NV-70) Grunder Låt oss spela lite Grundfunktioner...24 Uppspelning av CD...26 Uppspelning av band...28 Ta emot en radiostation...3 Inställning av kanalseparation (gäller ej U.S.A., Kanada, U.K., Europa och Australien)...33 Låt oss spela in Inspelning på band...34 Som en ENERGY STAR Partner, så uppfyller Kenwood Corporations produkter kraven för energieffektivitet i enlighet med ENERGY STAR guidelines. Den här produkten kan spara energi. Att spara energi innebär minskade luftföroreningar och lägre kostnader. Speciella uppspelningsfunktioner för CD Lyssna i önskad ordningsföljd (programmerad uppspelning)...37 Repeterad uppspelning...39 Slumpvis uppspelning...4 R.D.S. (Radio Data System) (För U.K. och Europa) Söka efter en önskad programtyp (PTY-sökning) (För U.K. och Europa)...43 Bekväm inspelning av CD Val av inspelningstyp...45 Enbart spela in önskade spår (CD ETT-SPÅRSINSPELNING)...46 Spela in en hel CD (CD-INSPELNING)...47 Spela in programmerade spår (CD PROGRAMMERAD INSPELNING)...48 Spela in digitala ljudspår (DIGITAL INSPELNING) (enbart NV-70)...49 Effektiv inställning av ljudet Justering av balans...50 Justering av ingångsnivå...5 Lyssna till musik med önskat ljud (enbart NV-70)...52 Surround-funktioner...52 Surround-uppspelning (enbart NV-70)...54 Justering av subwooferns nivå (enbart NV-70)...55 Fjärrstyrning av andra komponenter (enbart NV-70) Ställa in fjärrkontrollen...56 Tangentfunktioner vid styrning av andra komponenter.57 Timer-funktioner Insomnings-timer...59 Timer-programmering...60 Kunskap Viktiga poster Inställningskoder (RC-NV70)...63 Inställningskoder (RC-NV70E)...64 Underhåll...65 Referenser...65 Hantering av skivor och band Vid problem Specifikationer... 7 Förberedelser Grunder Funktioner Kunskap

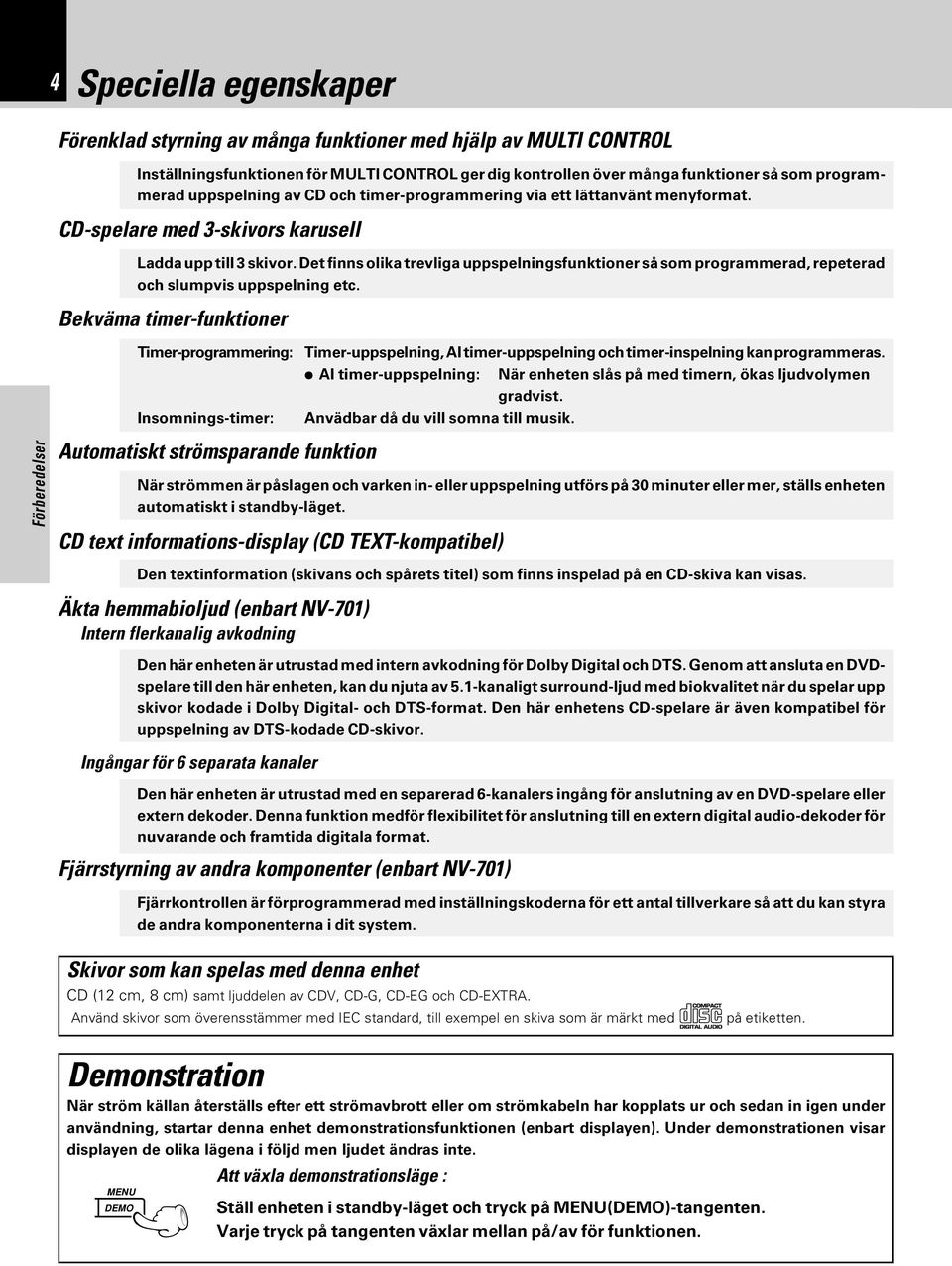

4 4 Speciella egenskaper Förenklad styrning av många funktioner med hjälp av Förberedelser Inställningsfunktionen för ger dig kontrollen över många funktioner så som programmerad uppspelning av CD och timer-programmering via ett lättanvänt menyformat. CD-spelare med 3-skivors karusell Ladda upp till 3 skivor. Det finns olika trevliga uppspelningsfunktioner så som programmerad, repeterad och slumpvis uppspelning etc. Bekväma timer-funktioner Timer-programmering: Timer-uppspelning, AI timer-uppspelning och timer-inspelning kan programmeras. AI timer-uppspelning: När enheten slås på med timern, ökas ljudvolymen gradvist. Insomnings-timer: Anvädbar då du vill somna till musik. Automatiskt strömsparande funktion När strömmen är påslagen och varken in- eller uppspelning utförs på 30 minuter eller mer, ställs enheten automatiskt i standby-läget. CD text informations-display (CD TEXT-kompatibel) Den textinformation (skivans och spårets titel) som finns inspelad på en CD-skiva kan visas. Äkta hemmabioljud (enbart NV-70) Intern flerkanalig avkodning Den här enheten är utrustad med intern avkodning för Dolby Digital och DTS. Genom att ansluta en DVDspelare till den här enheten, kan du njuta av 5.-kanaligt surround-ljud med biokvalitet när du spelar upp skivor kodade i Dolby Digital- och DTS-format. Den här enhetens CD-spelare är även kompatibel för uppspelning av DTS-kodade CD-skivor. Ingångar för 6 separata kanaler Den här enheten är utrustad med en separerad 6-kanalers ingång för anslutning av en DVD-spelare eller extern dekoder. Denna funktion medför flexibilitet för anslutning till en extern digital audio-dekoder för nuvarande och framtida digitala format. Fjärrstyrning av andra komponenter (enbart NV-70) Fjärrkontrollen är förprogrammerad med inställningskoderna för ett antal tillverkare så att du kan styra de andra komponenterna i dit system. Skivor som kan spelas med denna enhet CD (2 cm, 8 cm) samt ljuddelen av CDV, CD-G, CD-EG och CD-EXTRA. Använd skivor som överensstämmer med IEC standard, till exempel en skiva som är märkt med DIGITAL AUDIO COMPACT på etiketten. Demonstration När ström källan återställs efter ett strömavbrott eller om strömkabeln har kopplats ur och sedan in igen under användning, startar denna enhet demonstrationsfunktionen (enbart displayen). Under demonstrationen visar displayen de olika lägena i följd men ljudet ändras inte. MENU DEMO Att växla demonstrationsläge : Ställ enheten i standby-läget och tryck på MENU(DEMO)-tangenten. Varje tryck på tangenten växlar mellan på/av för funktionen.

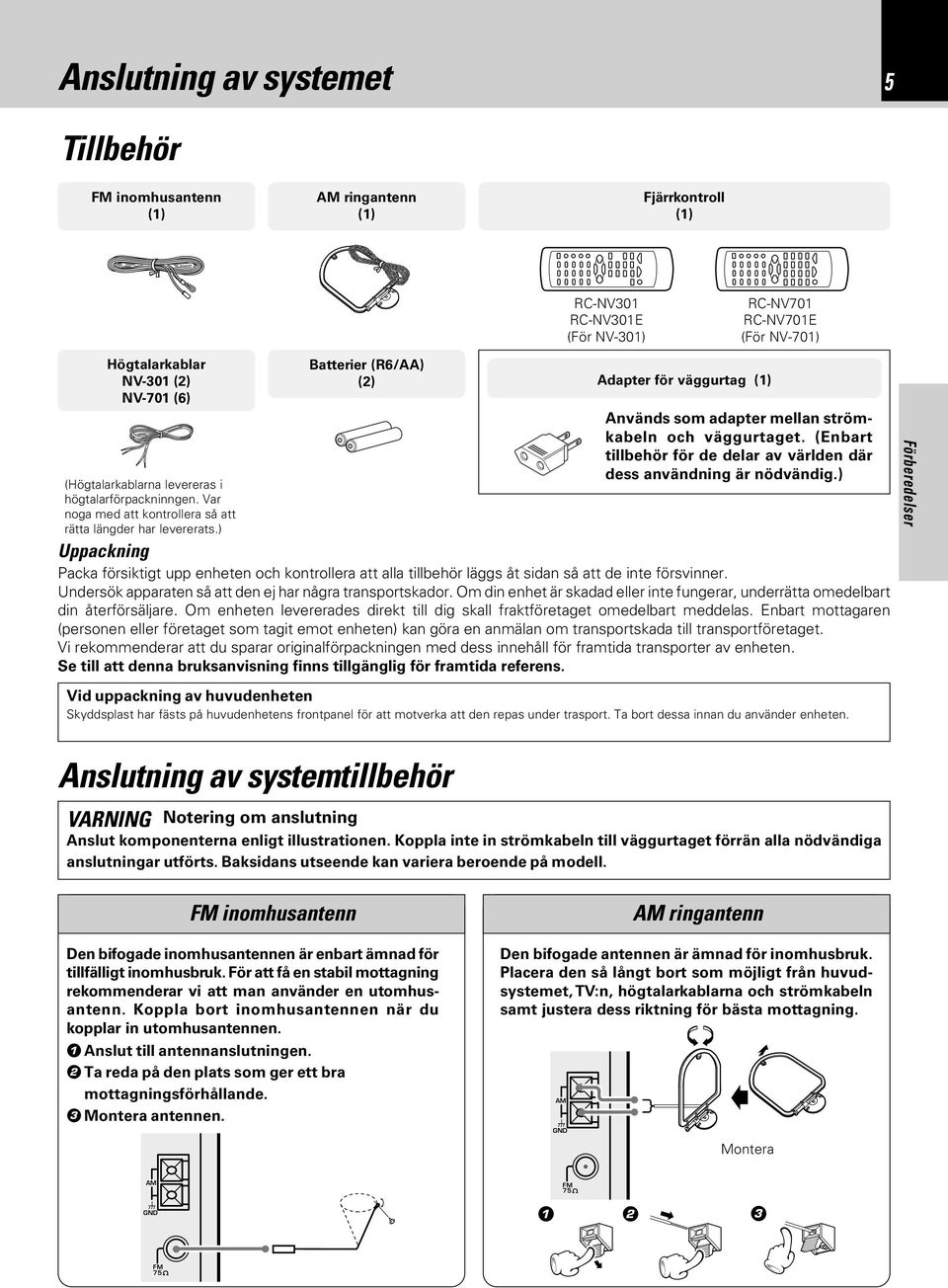

5 Anslutning av systemet 5 Tillbehör FM inomhusantenn () AM ringantenn () Fjärrkontroll () RC-NV30 RC-NV30E (För NV-30) RC-NV70 RC-NV70E (För NV-70) Högtalarkablar NV-30 (2) NV-70 (6) (Högtalarkablarna levereras i högtalarförpackninngen. Var noga med att kontrollera så att rätta längder har levererats.) Batterier (R6/AA) (2) Adapter för väggurtag () Används som adapter mellan strömkabeln och väggurtaget. (Enbart tillbehör för de delar av världen där dess användning är nödvändig.) Uppackning Packa försiktigt upp enheten och kontrollera att alla tillbehör läggs åt sidan så att de inte försvinner. Undersök apparaten så att den ej har några transportskador. Om din enhet är skadad eller inte fungerar, underrätta omedelbart din återförsäljare. Om enheten levererades direkt till dig skall fraktföretaget omedelbart meddelas. Enbart mottagaren (personen eller företaget som tagit emot enheten) kan göra en anmälan om transportskada till transportföretaget. Vi rekommenderar att du sparar originalförpackningen med dess innehåll för framtida transporter av enheten. Se till att denna bruksanvisning finns tillgänglig för framtida referens. Vid uppackning av huvudenheten Skyddsplast har fästs på huvudenhetens frontpanel för att motverka att den repas under trasport. Ta bort dessa innan du använder enheten. Förberedelser Anslutning av systemtillbehör VARNING Notering om anslutning Anslut komponenterna enligt illustrationen. Koppla inte in strömkabeln till väggurtaget förrän alla nödvändiga anslutningar utförts. Baksidans utseende kan variera beroende på modell. FM inomhusantenn Den bifogade inomhusantennen är enbart ämnad för tillfälligt inomhusbruk. För att få en stabil mottagning rekommenderar vi att man använder en utomhusantenn. Koppla bort inomhusantennen när du kopplar in utomhusantennen. Anslut till antennanslutningen. 2 Ta reda på den plats som ger ett bra mottagningsförhållande. 3 Montera antennen. AM ringantenn Den bifogade antennen är ämnad för inomhusbruk. Placera den så långt bort som möjligt från huvudsystemet, TV:n, högtalarkablarna och strömkabeln samt justera dess riktning för bästa mottagning. AM GND Montera AM GND FM FM 75

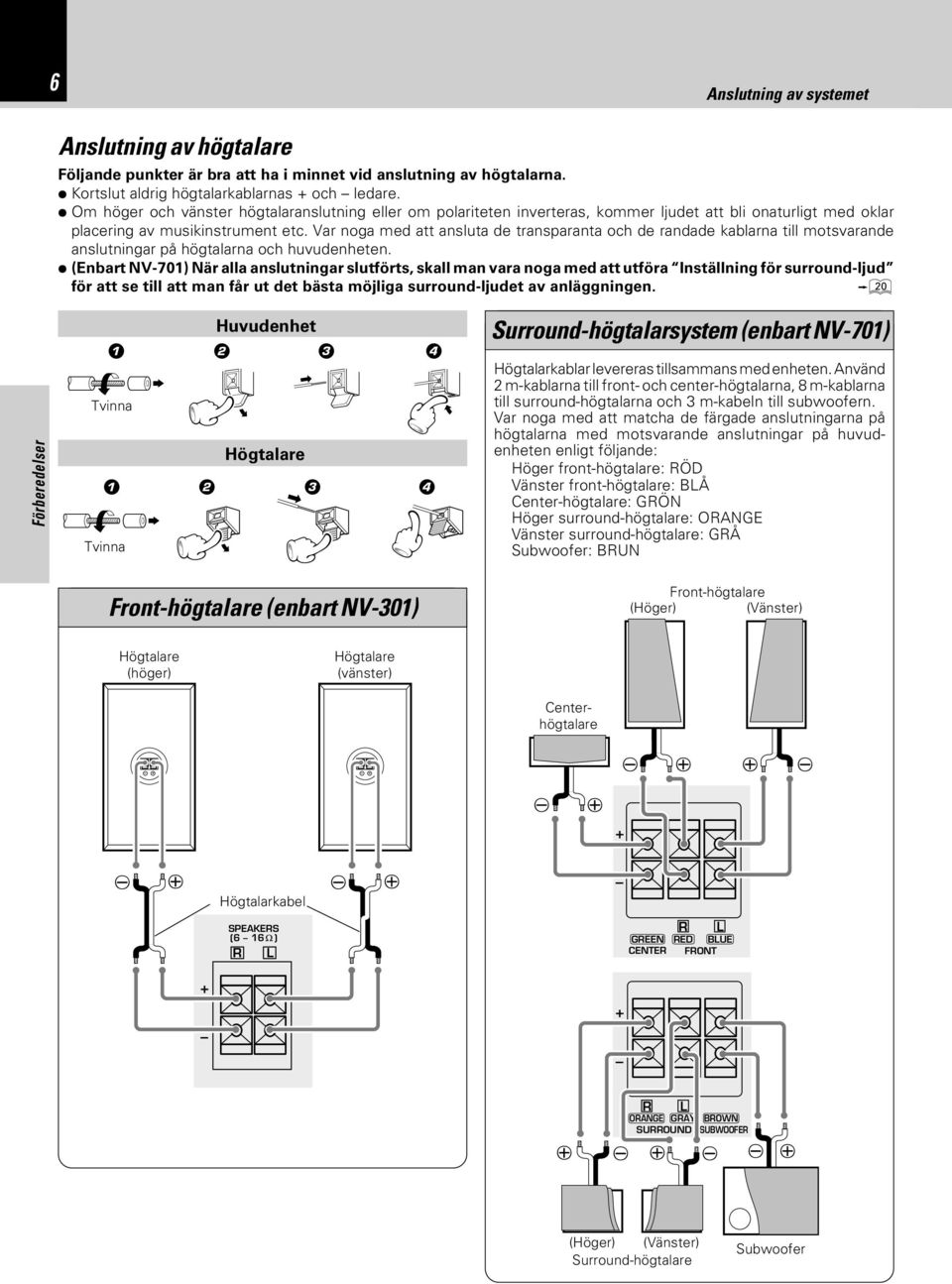

6 6 Anslutning av systemet Anslutning av högtalare Följande punkter är bra att ha i minnet vid anslutning av högtalarna. Kortslut aldrig högtalarkablarnas + och ledare. Om höger och vänster högtalaranslutning eller om polariteten inverteras, kommer ljudet att bli onaturligt med oklar placering av musikinstrument etc. Var noga med att ansluta de transparanta och de randade kablarna till motsvarande anslutningar på högtalarna och huvudenheten. (Enbart NV-70) När alla anslutningar slutförts, skall man vara noga med att utföra Inställning för surround-ljud för att se till att man får ut det bästa möjliga surround-ljudet av anläggningen. ) Förberedelser Huvudenhet Tvinna Högtalare Tvinna Surround-högtalarsystem (enbart NV-70) Högtalarkablar levereras tillsammans med enheten. Använd 2 m-kablarna till front- och center-högtalarna, 8 m-kablarna till surround-högtalarna och 3 m-kabeln till subwoofern. Var noga med att matcha de färgade anslutningarna på högtalarna med motsvarande anslutningar på huvudenheten enligt följande: Höger front-högtalare: RÖD Vänster front-högtalare: BLÅ Center-högtalare: GRÖN Höger surround-högtalare: ORANGE Vänster surround-högtalare: GRÅ Subwoofer: BRUN Front-högtalare (enbart NV-30) Front-högtalare (Höger) (Vänster) Högtalare (höger) Högtalare (vänster) Centerhögtalare Högtalarkabel SPEAKERS (6 6 ) R L GREEN CENTER R RED FRONT L BLUE + + R L ORANGE GRAY BROWN SURROUND SUBWOOFER (Höger) (Vänster) Surround-högtalare Subwoofer

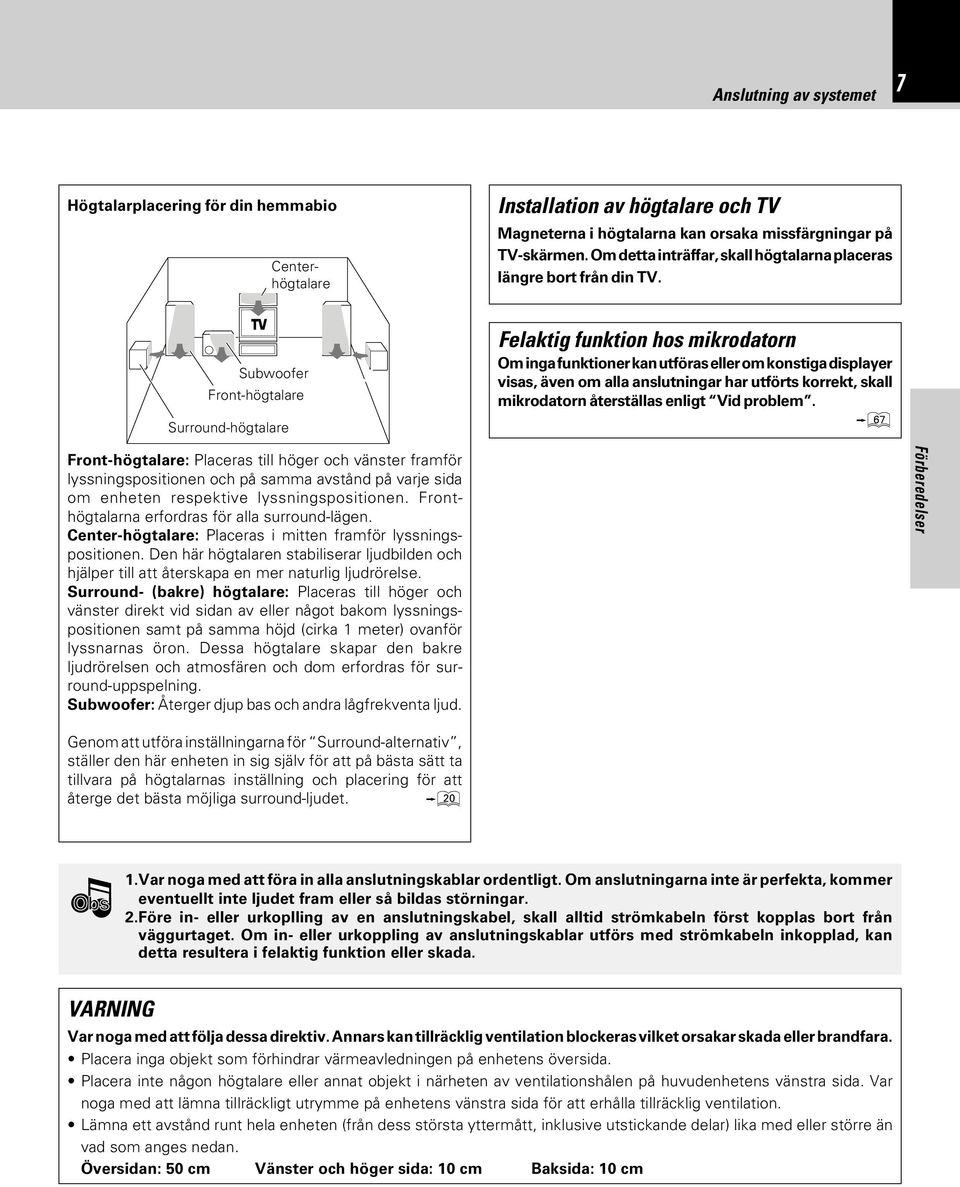

7 Anslutning av systemet 7 Högtalarplacering för din hemmabio Centerhögtalare Installation av högtalare och TV Magneterna i högtalarna kan orsaka missfärgningar på TV-skärmen. Om detta inträffar, skall högtalarna placeras längre bort från din TV. Subwoofer Front-högtalare Surround-högtalare Felaktig funktion hos mikrodatorn Om inga funktioner kan utföras eller om konstiga displayer visas, även om alla anslutningar har utförts korrekt, skall mikrodatorn återställas enligt Vid problem. Front-högtalare: Placeras till höger och vänster framför lyssningspositionen och på samma avstånd på varje sida om enheten respektive lyssningspositionen. Fronthögtalarna erfordras för alla surround-lägen. Center-högtalare: Placeras i mitten framför lyssningspositionen. Den här högtalaren stabiliserar ljudbilden och hjälper till att återskapa en mer naturlig ljudrörelse. Surround- (bakre) högtalare: Placeras till höger och vänster direkt vid sidan av eller något bakom lyssningspositionen samt på samma höjd (cirka meter) ovanför lyssnarnas öron. Dessa högtalare skapar den bakre ljudrörelsen och atmosfären och dom erfordras för surround-uppspelning. Subwoofer: Återger djup bas och andra lågfrekventa ljud. Förberedelser Genom att utföra inställningarna för Surround-alternativ, ställer den här enheten in sig själv för att på bästa sätt ta tillvara på högtalarnas inställning och placering för att återge det bästa möjliga surround-ljudet. ).Var noga med att föra in alla anslutningskablar ordentligt. Om anslutningarna inte är perfekta, kommer eventuellt inte ljudet fram eller så bildas störningar. 2.Före in- eller urkoplling av en anslutningskabel, skall alltid strömkabeln först kopplas bort från väggurtaget. Om in- eller urkoppling av anslutningskablar utförs med strömkabeln inkopplad, kan detta resultera i felaktig funktion eller skada. VARNING Var noga med att följa dessa direktiv. Annars kan tillräcklig ventilation blockeras vilket orsakar skada eller brandfara. Placera inga objekt som förhindrar värmeavledningen på enhetens översida. Placera inte någon högtalare eller annat objekt i närheten av ventilationshålen på huvudenhetens vänstra sida. Var noga med att lämna tillräckligt utrymme på enhetens vänstra sida för att erhålla tillräcklig ventilation. Lämna ett avstånd runt hela enheten (från dess största yttermått, inklusive utstickande delar) lika med eller större än vad som anges nedan. Översidan: 50 cm Vänster och höger sida: 0 cm Baksida: 0 cm

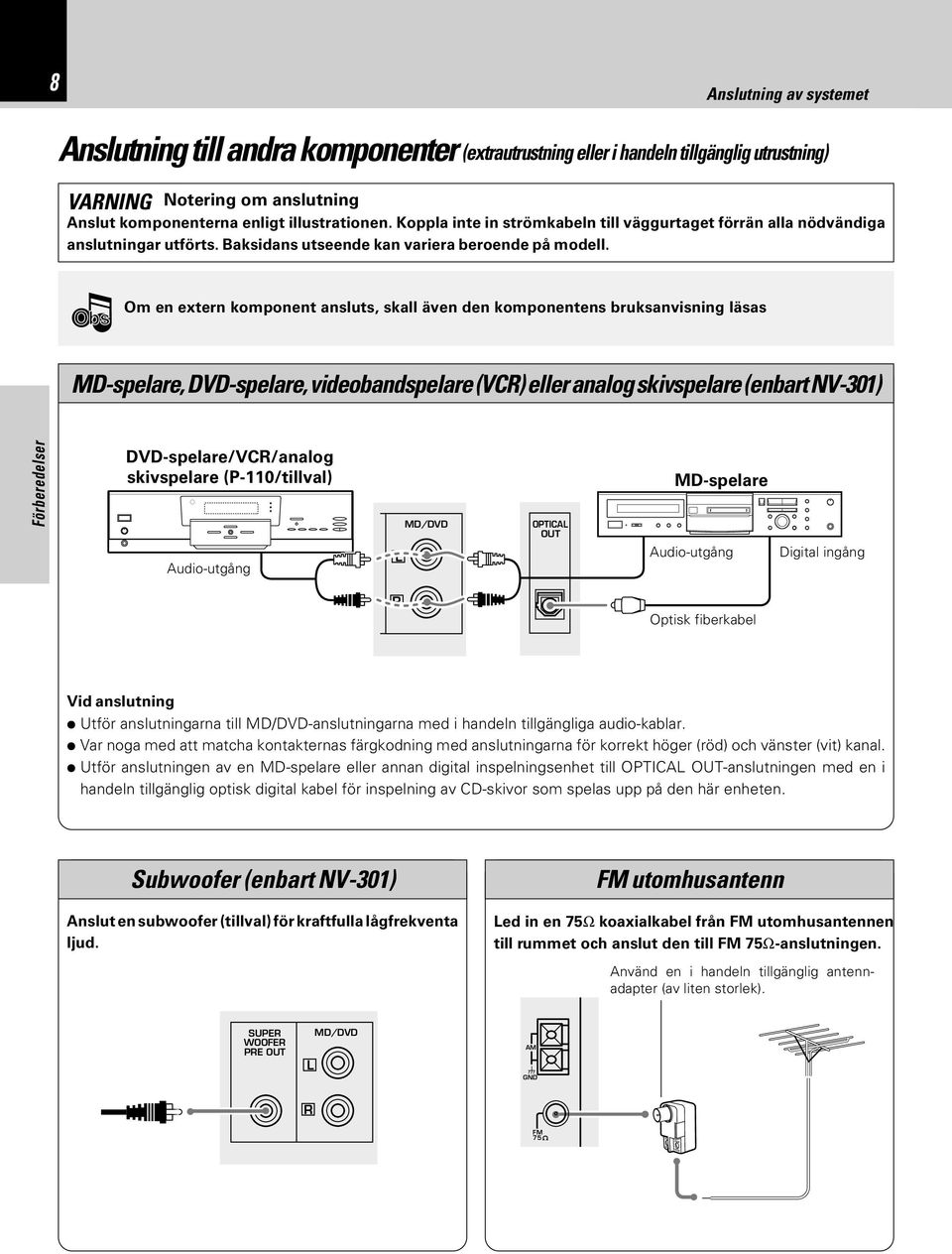

8 8 Anslutning av systemet Anslutning till andra komponenter (extrautrustning eller i handeln tillgänglig utrustning) VARNING Notering om anslutning Anslut komponenterna enligt illustrationen. Koppla inte in strömkabeln till väggurtaget förrän alla nödvändiga anslutningar utförts. Baksidans utseende kan variera beroende på modell. Om en extern komponent ansluts, skall även den komponentens bruksanvisning läsas MD-spelare, DVD-spelare, videobandspelare (VCR) eller analog skivspelare (enbart NV-30) Förberedelser DVD-spelare/VCR/analog skivspelare (P-0/tillval) Audio-utgång L MD/DVD OPTICAL OUT MD-spelare Audio-utgång Digital ingång R Optisk fiberkabel Vid anslutning Utför anslutningarna till MD/DVD-anslutningarna med i handeln tillgängliga audio-kablar. Var noga med att matcha kontakternas färgkodning med anslutningarna för korrekt höger (röd) och vänster (vit) kanal. Utför anslutningen av en MD-spelare eller annan digital inspelningsenhet till OPTICAL OUT-anslutningen med en i handeln tillgänglig optisk digital kabel för inspelning av CD-skivor som spelas upp på den här enheten. Subwoofer (enbart NV-30) Anslut en subwoofer (tillval) för kraftfulla lågfrekventa ljud. FM utomhusantenn Led in en 75Ω koaxialkabel från FM utomhusantennen till rummet och anslut den till FM 75Ω-anslutningen. Använd en i handeln tillgänglig antennadapter (av liten storlek). SUPER WOOFER PRE OUT L MD/DVD AM GND R FM 75

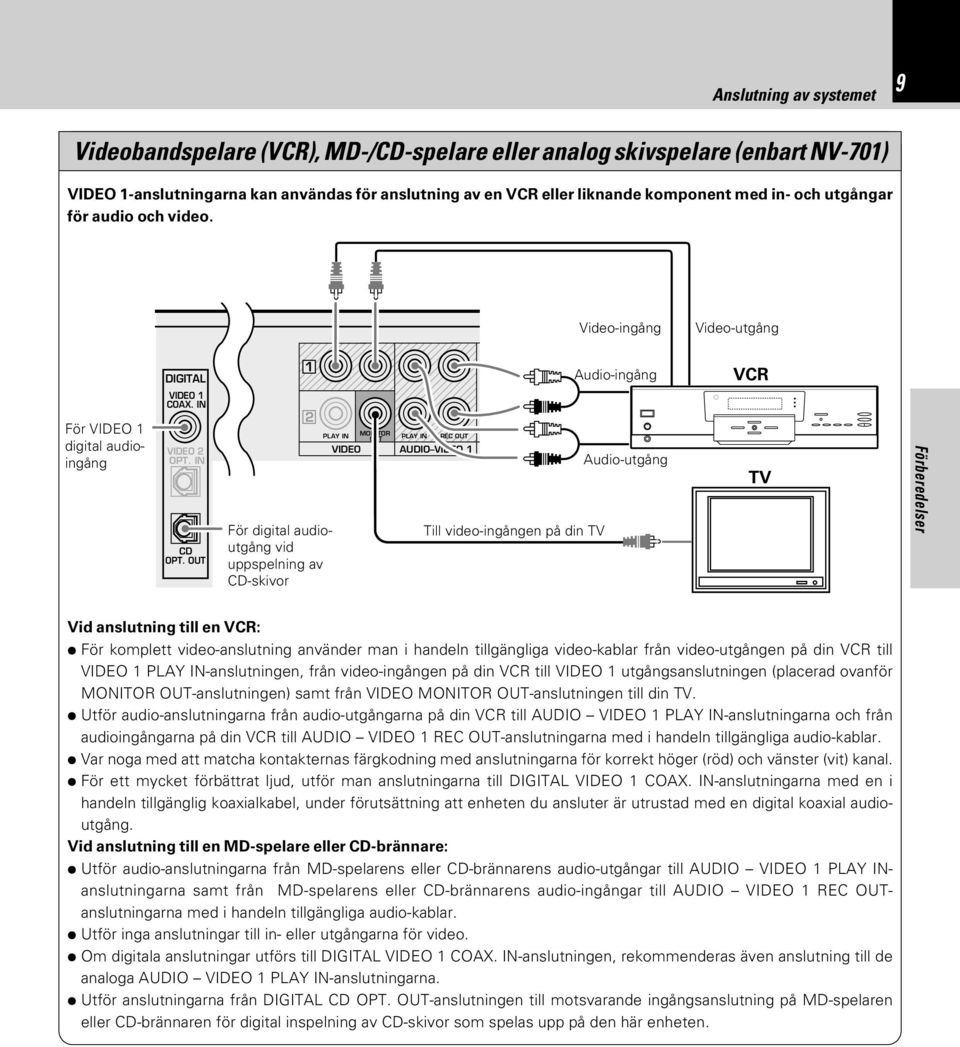

9 Anslutning av systemet 9 Videobandspelare (VCR), MD-/CD-spelare eller analog skivspelare (enbart NV-70) VIDEO -anslutningarna kan användas för anslutning av en VCR eller liknande komponent med in- och utgångar för audio och video. Video-ingång Video-utgång DIGITAL Audio-ingång VCR För VIDEO digital audioingång VIDEO COAX. IN VIDEO 2 OPT. IN CD OPT. OUT 2 För digital audioutgång vid uppspelning av CD-skivor PLAY IN VIDEO MONITOR OUT PLAY IN REC OUT AUDIO VIDEO Till video-ingången på din TV Audio-utgång TV Förberedelser Vid anslutning till en VCR: För komplett video-anslutning använder man i handeln tillgängliga video-kablar från video-utgången på din VCR till VIDEO PLAY IN-anslutningen, från video-ingången på din VCR till VIDEO utgångsanslutningen (placerad ovanför MONITOR OUT-anslutningen) samt från VIDEO MONITOR OUT-anslutningen till din TV. Utför audio-anslutningarna från audio-utgångarna på din VCR till AUDIO VIDEO PLAY IN-anslutningarna och från audioingångarna på din VCR till AUDIO VIDEO REC OUT-anslutningarna med i handeln tillgängliga audio-kablar. Var noga med att matcha kontakternas färgkodning med anslutningarna för korrekt höger (röd) och vänster (vit) kanal. För ett mycket förbättrat ljud, utför man anslutningarna till DIGITAL VIDEO COAX. IN-anslutningarna med en i handeln tillgänglig koaxialkabel, under förutsättning att enheten du ansluter är utrustad med en digital koaxial audioutgång. Vid anslutning till en MD-spelare eller CD-brännare: Utför audio-anslutningarna från MD-spelarens eller CD-brännarens audio-utgångar till AUDIO VIDEO PLAY INanslutningarna samt från MD-spelarens eller CD-brännarens audio-ingångar till AUDIO VIDEO REC OUTanslutningarna med i handeln tillgängliga audio-kablar. Utför inga anslutningar till in- eller utgångarna för video. Om digitala anslutningar utförs till DIGITAL VIDEO COAX. IN-anslutningen, rekommenderas även anslutning till de analoga AUDIO VIDEO PLAY IN-anslutningarna. Utför anslutningarna från DIGITAL CD OPT. OUT-anslutningen till motsvarande ingångsanslutning på MD-spelaren eller CD-brännaren för digital inspelning av CD-skivor som spelas upp på den här enheten.

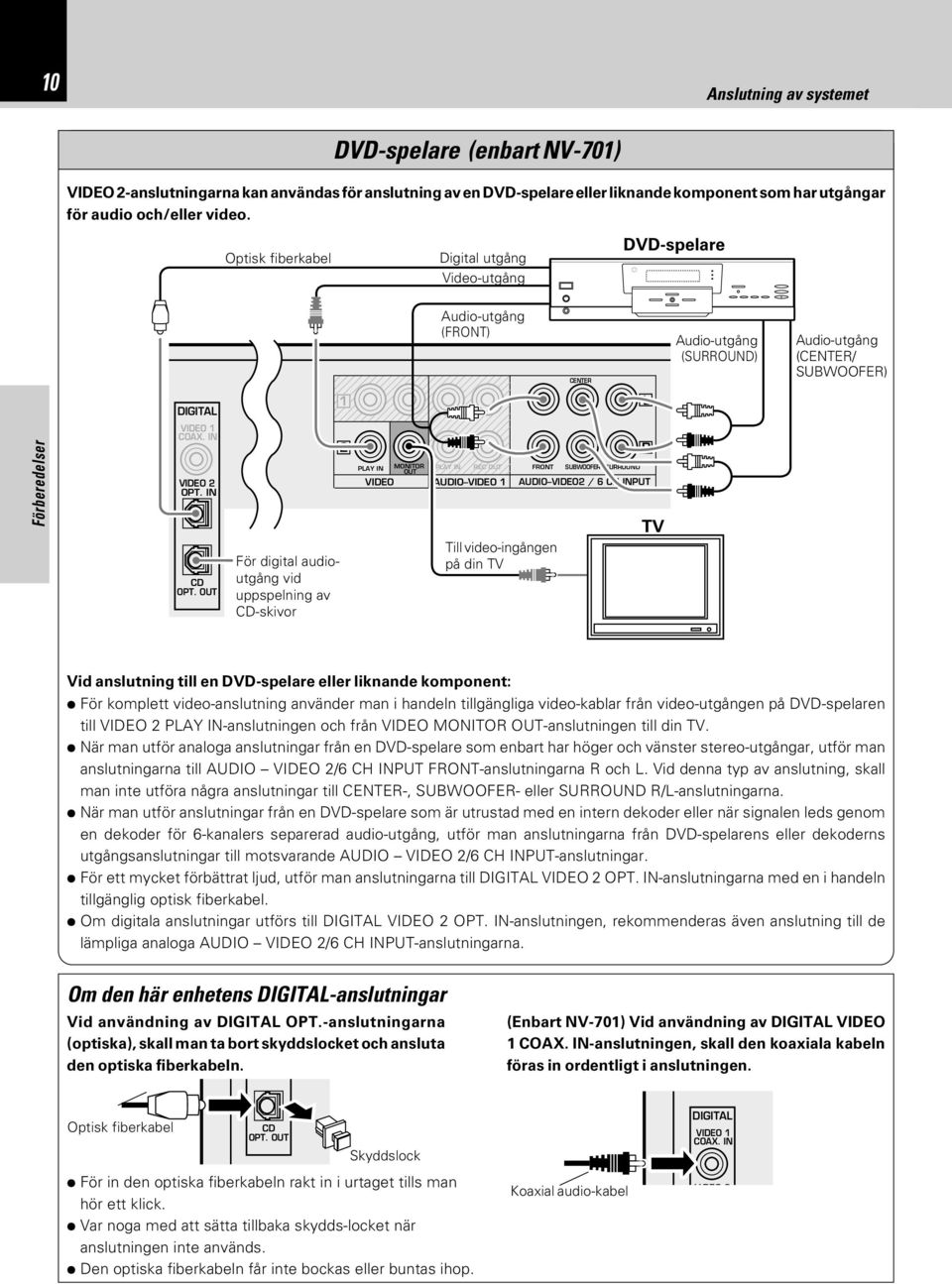

10 0 Anslutning av systemet DVD-spelare (enbart NV-70) VIDEO 2-anslutningarna kan användas för anslutning av en DVD-spelare eller liknande komponent som har utgångar för audio och/eller video. Optisk fiberkabel Digital utgång Video-utgång DVD-spelare Audio-utgång (FRONT) CENTER Audio-utgång (SURROUND) Audio-utgång (CENTER/ SUBWOOFER) Förberedelser DIGITAL VIDEO COAX. IN VIDEO 2 OPT. IN CD OPT. OUT För digital audioutgång vid uppspelning av CD-skivor 2 PLAY IN VIDEO MONITOR OUT PLAY IN REC OUT AUDIO VIDEO Till video-ingången på din TV L R FRONT SUBWOOFER SURROUND AUDIO VIDEO2 / 6 CH INPUT TV Vid anslutning till en DVD-spelare eller liknande komponent: För komplett video-anslutning använder man i handeln tillgängliga video-kablar från video-utgången på DVD-spelaren till VIDEO 2 PLAY IN-anslutningen och från VIDEO MONITOR OUT-anslutningen till din TV. När man utför analoga anslutningar från en DVD-spelare som enbart har höger och vänster stereo-utgångar, utför man anslutningarna till AUDIO VIDEO 2/6 CH INPUT FRONT-anslutningarna R och L. Vid denna typ av anslutning, skall man inte utföra några anslutningar till CENTER-, SUBWOOFER- eller SURROUND R/L-anslutningarna. När man utför anslutningar från en DVD-spelare som är utrustad med en intern dekoder eller när signalen leds genom en dekoder för 6-kanalers separerad audio-utgång, utför man anslutningarna från DVD-spelarens eller dekoderns utgångsanslutningar till motsvarande AUDIO VIDEO 2/6 CH INPUT-anslutningar. För ett mycket förbättrat ljud, utför man anslutningarna till DIGITAL VIDEO 2 OPT. IN-anslutningarna med en i handeln tillgänglig optisk fiberkabel. Om digitala anslutningar utförs till DIGITAL VIDEO 2 OPT. IN-anslutningen, rekommenderas även anslutning till de lämpliga analoga AUDIO VIDEO 2/6 CH INPUT-anslutningarna. Om den här enhetens DIGITAL-anslutningar Vid användning av DIGITAL OPT.-anslutningarna (optiska), skall man ta bort skyddslocket och ansluta den optiska fiberkabeln. (Enbart NV-70) Vid användning av DIGITAL VIDEO COAX. IN-anslutningen, skall den koaxiala kabeln föras in ordentligt i anslutningen. Optisk fiberkabel CD OPT. OUT Skyddslock För in den optiska fiberkabeln rakt in i urtaget tills man hör ett klick. Var noga med att sätta tillbaka skydds-locket när anslutningen inte används. Den optiska fiberkabeln får inte bockas eller buntas ihop. Koaxial audio-kabel DIGITAL VIDEO COAX. IN V DEO 2

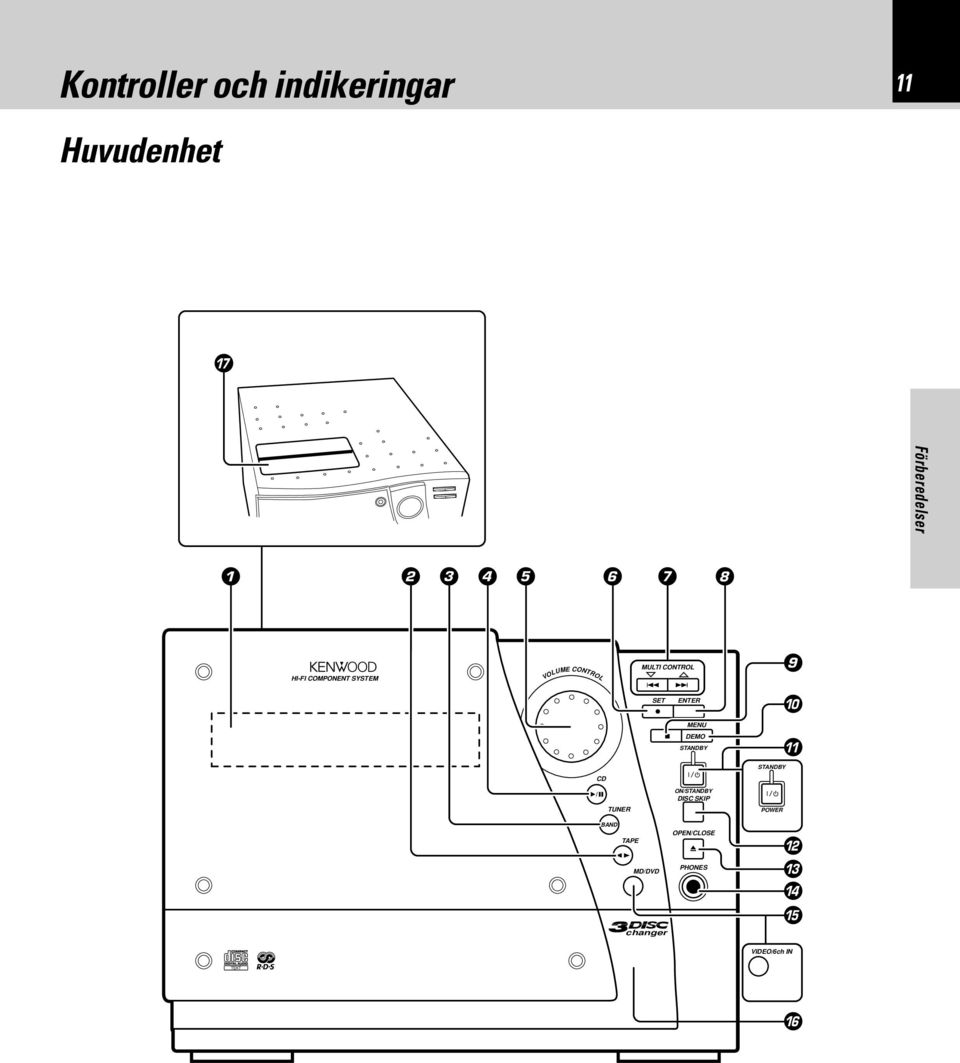

11 Kontroller och indikeringar Huvudenhet Förberedelser HI-FI COMPONENT SYSTEM VOLUME CONTROL ENTER MENU DEMO STANDBY STANDBY CD TUNER BAND TAPE ON/STANDBY DISC SKIP OPEN/CLOSE POWER MD/DVD PHONES changer VIDEO/6ch IN

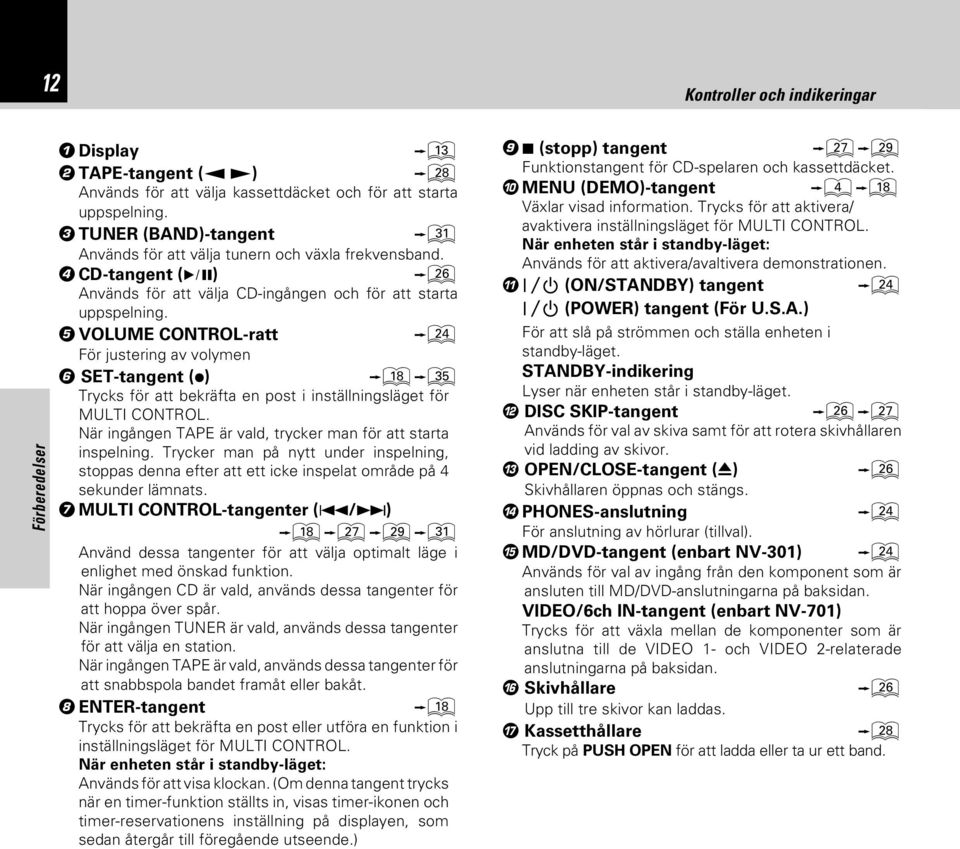

12 2 Kontroller och indikeringar Förberedelser Display # 2 TAPE-tangent ( ) Används för att välja kassettdäcket och för att starta uppspelning. 3 TUNER (BAND)-tangent Används för att välja tunern och växla frekvensband. 4 CD-tangent (6) Används för att välja CD-ingången och för att starta uppspelning. 5 VOLUME CONTROL-ratt För justering av volymen 6 -tangent ( ) *fi Trycks för att bekräfta en post i inställningsläget för. När ingången TAPE är vald, trycker man för att starta inspelning. Trycker man på nytt under inspelning, stoppas denna efter att ett icke inspelat område på 4 sekunder lämnats. 7 -tangenter (4/ ) * ª Använd dessa tangenter för att välja optimalt läge i enlighet med önskad funktion. När ingången CD är vald, används dessa tangenter för att hoppa över spår. När ingången TUNER är vald, används dessa tangenter för att välja en station. När ingången TAPE är vald, används dessa tangenter för att snabbspola bandet framåt eller bakåt. 8 ENTER-tangent * Trycks för att bekräfta en post eller utföra en funktion i inställningsläget för. När enheten står i standby-läget: Används för att visa klockan. (Om denna tangent trycks när en timer-funktion ställts in, visas timer-ikonen och timer-reservationens inställning på displayen, som sedan återgår till föregående utseende.) 9 7 (stopp) tangent ª Funktionstangent för CD-spelaren och kassettdäcket. 0 MENU (DEMO)-tangent 4* Växlar visad information. Trycks för att aktivera/ avaktivera inställningsläget för. När enheten står i standby-läget: Används för att aktivera/avaltivera demonstrationen.! (ON/STANDBY) tangent (POWER) tangent (För U.S.A.) För att slå på strömmen och ställa enheten i standby-läget. STANDBY-indikering Lyser när enheten står i DISC SKIP-tangent Används för val av skiva samt för att rotera skivhållaren vid ladding av skivor. # OPEN/CLOSE-tangent (0) Skivhållaren öppnas och stängs. $ PHONES-anslutning För anslutning av hörlurar (tillval). % MD/DVD-tangent (enbart NV-30) Används för val av ingång från den komponent som är ansluten till MD/DVD-anslutningarna på baksidan. VIDEO/6ch IN-tangent (enbart NV-70) Trycks för att växla mellan de komponenter som är anslutna till de VIDEO - och VIDEO 2-relaterade anslutningarna på baksidan. ^ Skivhållare Upp till tre skivor kan laddas. & Kassetthållare Tryck på PUSH OPEN för att ladda eller ta ur ett band.

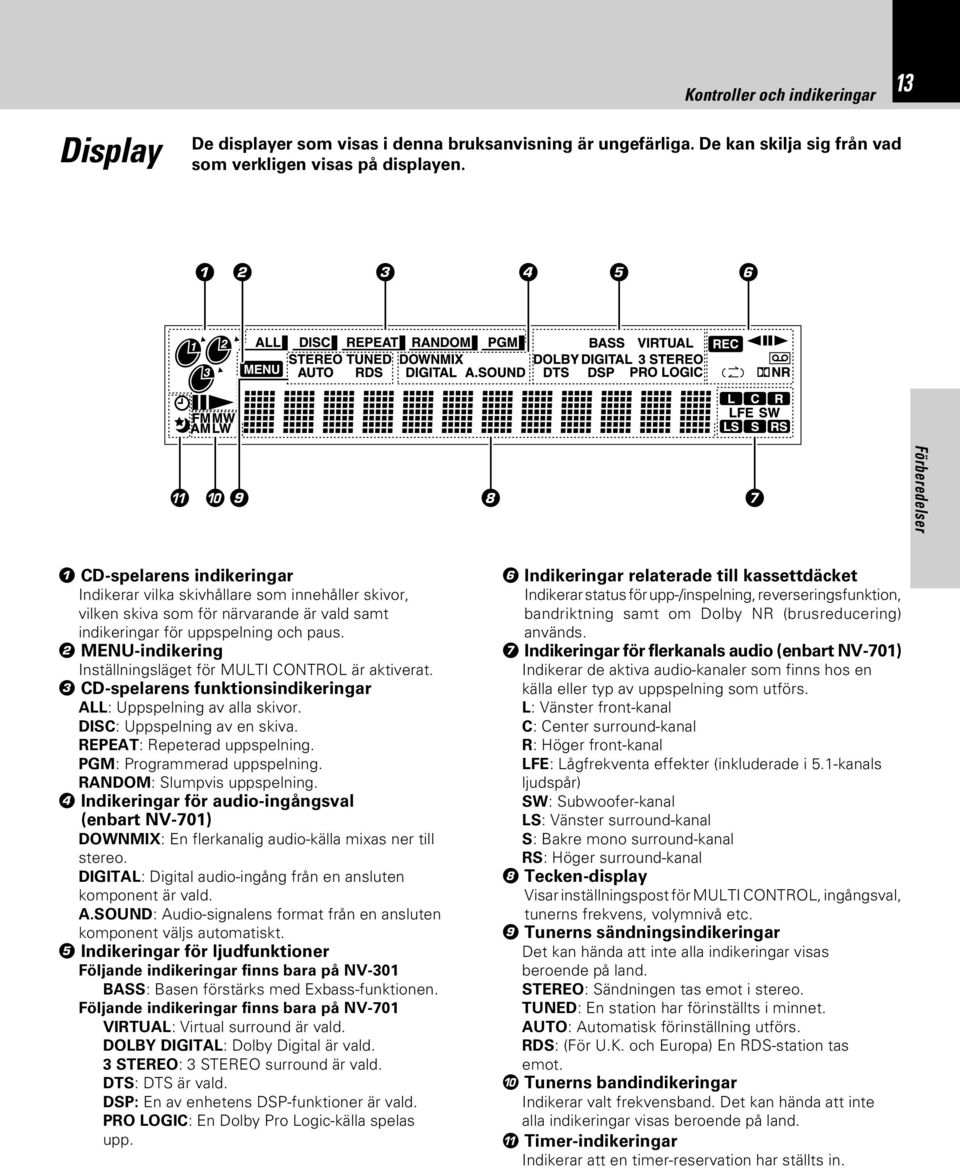

13 Kontroller och indikeringar 3 Display De displayer som visas i denna bruksanvisning är ungefärliga. De kan skilja sig från vad som verkligen visas på displayen. Förberedelser CD-spelarens indikeringar Indikerar vilka skivhållare som innehåller skivor, vilken skiva som för närvarande är vald samt indikeringar för uppspelning och paus. 2 MENU-indikering Inställningsläget för är aktiverat. 3 CD-spelarens funktionsindikeringar ALL: Uppspelning av alla skivor. DISC: Uppspelning av en skiva. REPEAT: Repeterad uppspelning. PGM: Programmerad uppspelning. RANDOM: Slumpvis uppspelning. 4 Indikeringar för audio-ingångsval (enbart NV-70) DOWNMIX: En flerkanalig audio-källa mixas ner till stereo. DIGITAL: Digital audio-ingång från en ansluten komponent är vald. A.SOUND: Audio-signalens format från en ansluten komponent väljs automatiskt. 5 Indikeringar för ljudfunktioner Följande indikeringar finns bara på NV-30 BASS: Basen förstärks med Exbass-funktionen. Följande indikeringar finns bara på NV-70 VIRTUAL: Virtual surround är vald. DOLBY DIGITAL: Dolby Digital är vald. 3 STEREO: 3 STEREO surround är vald. DTS: DTS är vald. DSP: En av enhetens DSP-funktioner är vald. PRO LOGIC: En Dolby Pro Logic-källa spelas upp. 6 Indikeringar relaterade till kassettdäcket Indikerar status för upp-/inspelning, reverseringsfunktion, bandriktning samt om Dolby NR (brusreducering) används. 7 Indikeringar för flerkanals audio (enbart NV-70) Indikerar de aktiva audio-kanaler som finns hos en källa eller typ av uppspelning som utförs. L: Vänster front-kanal C: Center surround-kanal R: Höger front-kanal LFE: Lågfrekventa effekter (inkluderade i 5.-kanals ljudspår) SW: Subwoofer-kanal LS: Vänster surround-kanal S: Bakre mono surround-kanal RS: Höger surround-kanal 8 Tecken-display Visar inställningspost för, ingångsval, tunerns frekvens, volymnivå etc. 9 Tunerns sändningsindikeringar Det kan hända att inte alla indikeringar visas beroende på land. STEREO: Sändningen tas emot i stereo. TUNED: En station har förinställts i minnet. AUTO: Automatisk förinställning utförs. RDS: (För U.K. och Europa) En RDS-station tas emot. 0 Tunerns bandindikeringar Indikerar valt frekvensband. Det kan hända att inte alla indikeringar visas beroende på land.! Timer-indikeringar Indikerar att en timer-reservation har ställts in.

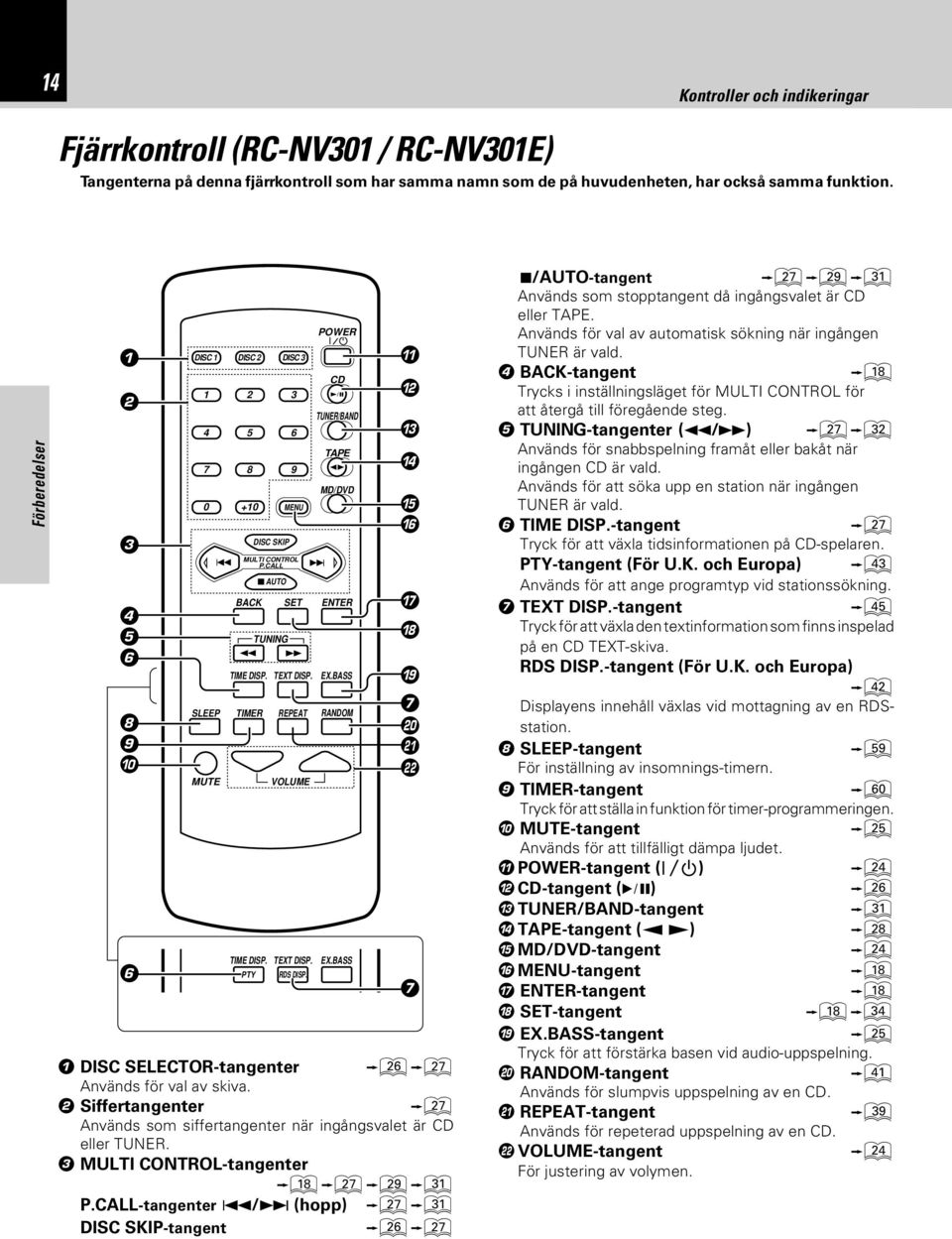

14 4 Kontroller och indikeringar Fjärrkontroll (RC-NV30 / RC-NV30E) Tangenterna på denna fjärrkontroll som har samma namn som de på huvudenheten, har också samma funktion. Förberedelser DISC DISC 2 DISC 3 SLEEP MENU MUTE DISC SKIP P.CALL BACK AUTO TIME DISP. TEXT DISP. EX.BASS TIMER TUNING REPEAT POWER RANDOM TIME DISP. TEXT DISP. EX.BASS PTY DISC SELECTOR-tangenter Används för val av skiva. 2 Siffertangenter Används som siffertangenter när ingångsvalet är CD eller TUNER. 3 -tangenter * ª P.CALL-tangenter 4/ (hopp) DISC SKIP-tangent VOLUME RDS DISP. CD TUNER/BAND TAPE MD/DVD ENTER 7/AUTO-tangent ª Används som stopptangent då ingångsvalet är CD eller TAPE. Används för val av automatisk sökning när ingången TUNER är vald. 4 BACK-tangent * Trycks i inställningsläget för för att återgå till föregående steg. 5 TUNING-tangenter (/ ) Används för snabbspelning framåt eller bakåt när ingången CD är vald. Används för att söka upp en station när ingången TUNER är vald. 6 TIME DISP.-tangent Tryck för att växla tidsinformationen på CD-spelaren. PTY-tangent (För U.K. och Europa) e Används för att ange programtyp vid stationssökning. 7 TEXT DISP.-tangent t Tryck för att växla den textinformation som finns inspelad på en CD TEXT-skiva. RDS DISP.-tangent (För U.K. och Europa) w Displayens innehåll växlas vid mottagning av en RDSstation. 8 SLEEP-tangent O För inställning av insomnings-timern. 9 TIMER-tangent P Tryck för att ställa in funktion för timer-programmeringen. 0 MUTE-tangent Används för att tillfälligt dämpa ljudet.! POWER-tangent ( CD-tangent (6) # TUNER/BAND-tangent $ TAPE-tangent ( ) % MD/DVD-tangent ^ MENU-tangent * & ENTER-tangent * * -tangent * ( EX.BASS-tangent Tryck för att förstärka basen vid audio-uppspelning. ) RANDOM-tangent q Används för slumpvis uppspelning av en CD. REPEAT-tangent Används för repeterad uppspelning av en CD. VOLUME-tangent För justering av volymen.

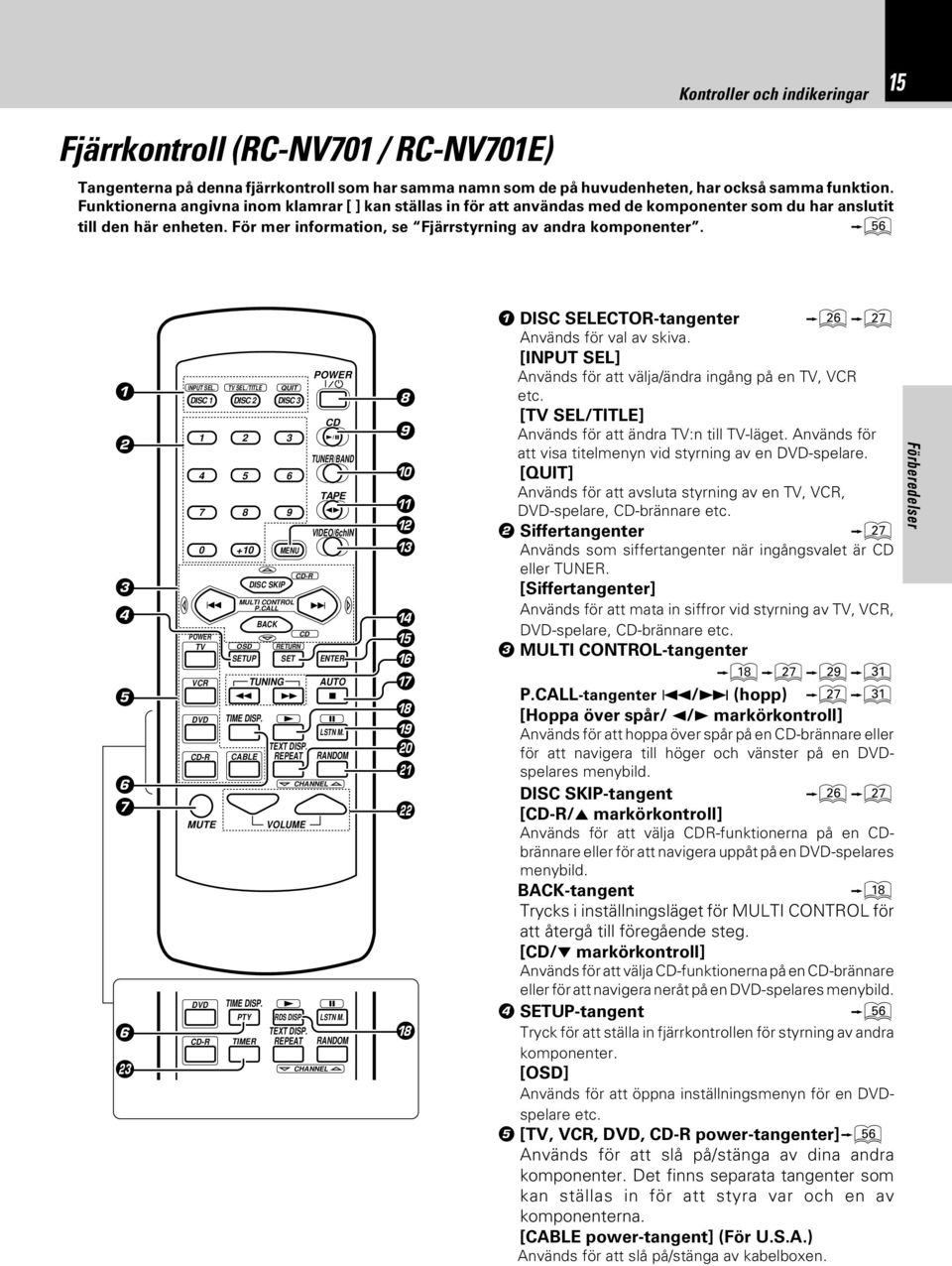

15 Kontroller och indikeringar 5 Fjärrkontroll (RC-NV70 / RC-NV70E) Tangenterna på denna fjärrkontroll som har samma namn som de på huvudenheten, har också samma funktion. Funktionerna angivna inom klamrar [ ] kan ställas in för att användas med de komponenter som du har anslutit till den här enheten. För mer information, se Fjärrstyrning av andra komponenter. Y INPUT SEL. TV SEL./TITLE QUIT DISC DISC 2 DISC 3 POWER TV VCR DVD CD-R MENU MUTE DVD CD-R BACK CD OSD RETURN UP ENTER TIME DISP. CABLE DISC SKIP P.CALL TIME DISP. TUNING CD-R TEXT DISP. REPEAT VOLUME CHANNEL CHANNEL POWER CD TUNER/BAND TAPE VIDEO/6chIN AUTO LSTN M. RANDOM PTY RDS DISP. LSTN M. TEXT DISP. TIMER REPEAT RANDOM DISC SELECTOR-tangenter Används för val av skiva. [INPUT SEL] Används för att välja/ändra ingång på en TV, VCR etc. [TV SEL/TITLE] Används för att ändra TV:n till TV-läget. Används för att visa titelmenyn vid styrning av en DVD-spelare. [QUIT] Används för att avsluta styrning av en TV, VCR, DVD-spelare, CD-brännare etc. 2 Siffertangenter Används som siffertangenter när ingångsvalet är CD eller TUNER. [Siffertangenter] Används för att mata in siffror vid styrning av TV, VCR, DVD-spelare, CD-brännare etc. 3 -tangenter * ª P.CALL-tangenter 4/ (hopp) [Hoppa över spår/ 2/3 markörkontroll] Används för att hoppa över spår på en CD-brännare eller för att navigera till höger och vänster på en DVDspelares menybild. DISC SKIP-tangent [CD-R/5 markörkontroll] Används för att välja CDR-funktionerna på en CDbrännare eller för att navigera uppåt på en DVD-spelares menybild. BACK-tangent * Trycks i inställningsläget för för att återgå till föregående steg. [CD/ markörkontroll] Används för att välja CD-funktionerna på en CD-brännare eller för att navigera neråt på en DVD-spelares menybild. 4 UP-tangent Y Tryck för att ställa in fjärrkontrollen för styrning av andra komponenter. [OSD] Används för att öppna inställningsmenyn för en DVDspelare etc. 5 [TV, VCR, DVD, CD-R power-tangenter]y Används för att slå på/stänga av dina andra komponenter. Det finns separata tangenter som kan ställas in för att styra var och en av komponenterna. [CABLE power-tangent] (För U.S.A.) Används för att slå på/stänga av kabelboxen. Förberedelser

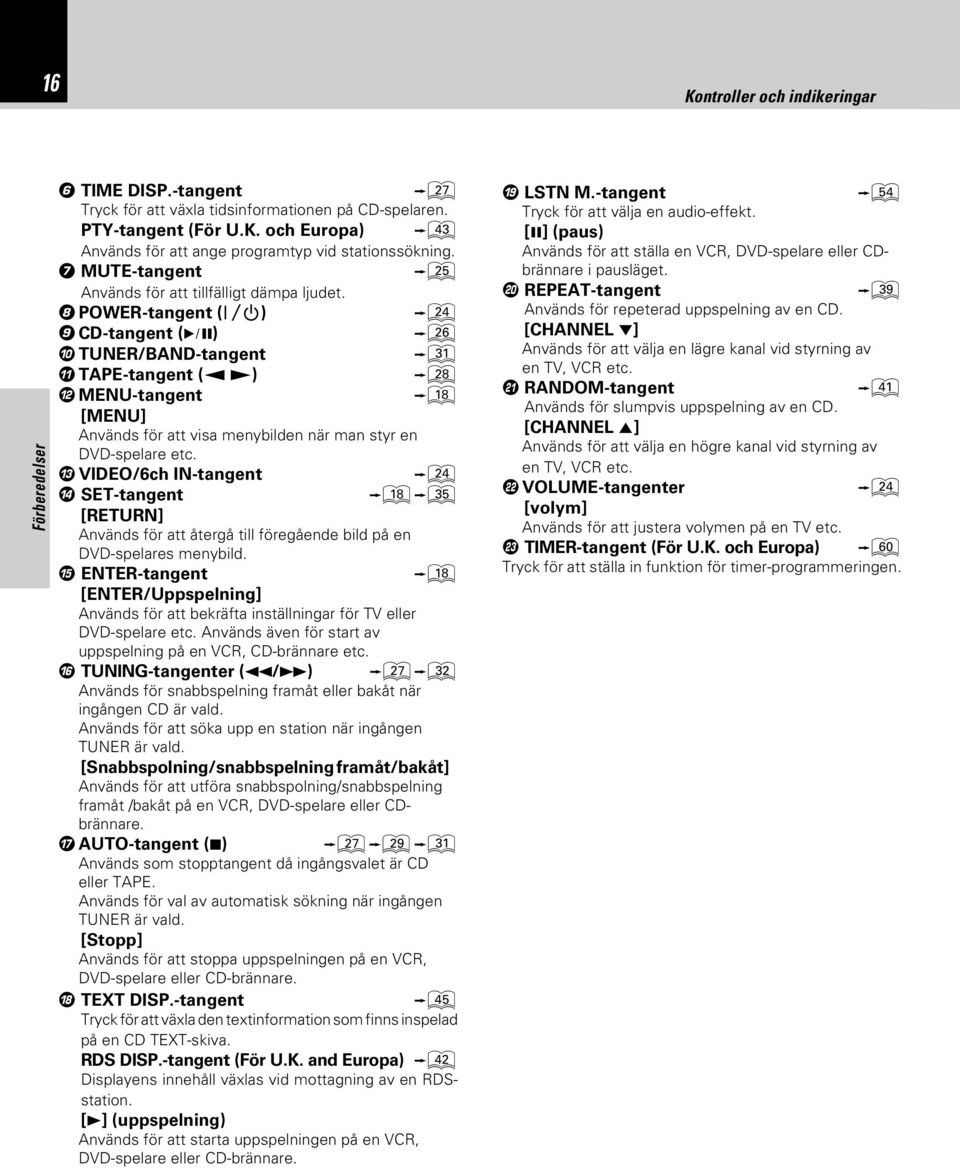

16 6 Kontroller och indikeringar Förberedelser 6 TIME DISP.-tangent Tryck för att växla tidsinformationen på CD-spelaren. PTY-tangent (För U.K. och Europa) e Används för att ange programtyp vid stationssökning. 7 MUTE-tangent Används för att tillfälligt dämpa ljudet. 8 POWER-tangent ( ) 9 CD-tangent (6) 0 TUNER/BAND-tangent! TAPE-tangent ( MENU-tangent * [MENU] Används för att visa menybilden när man styr en DVD-spelare etc. # VIDEO/6ch IN-tangent $ -tangent *fi [RETURN] Används för att återgå till föregående bild på en DVD-spelares menybild. % ENTER-tangent * [ENTER/Uppspelning] Används för att bekräfta inställningar för TV eller DVD-spelare etc. Används även för start av uppspelning på en VCR, CD-brännare etc. ^ TUNING-tangenter (/ ) Används för snabbspelning framåt eller bakåt när ingången CD är vald. Används för att söka upp en station när ingången TUNER är vald. [Snabbspolning/snabbspelning framåt/bakåt] Används för att utföra snabbspolning/snabbspelning framåt /bakåt på en VCR, DVD-spelare eller CDbrännare. & AUTO-tangent (7) ª Används som stopptangent då ingångsvalet är CD eller TAPE. Används för val av automatisk sökning när ingången TUNER är vald. [Stopp] Används för att stoppa uppspelningen på en VCR, DVD-spelare eller CD-brännare. * TEXT DISP.-tangent t Tryck för att växla den textinformation som finns inspelad på en CD TEXT-skiva. RDS DISP.-tangent (För U.K. and Europa) w Displayens innehåll växlas vid mottagning av en RDSstation. [3] (uppspelning) Används för att starta uppspelningen på en VCR, DVD-spelare eller CD-brännare. ( LSTN M.-tangent R Tryck för att välja en audio-effekt. [8] (paus) Används för att ställa en VCR, DVD-spelare eller CDbrännare i pausläget. ) REPEAT-tangent Används för repeterad uppspelning av en CD. [CHANNEL ] Används för att välja en lägre kanal vid styrning av en TV, VCR etc. RANDOM-tangent q Används för slumpvis uppspelning av en CD. [CHANNEL 5] Används för att välja en högre kanal vid styrning av en TV, VCR etc. VOLUME-tangenter [volym] Används för att justera volymen på en TV etc. TIMER-tangent (För U.K. och Europa) P Tryck för att ställa in funktion för timer-programmeringen.

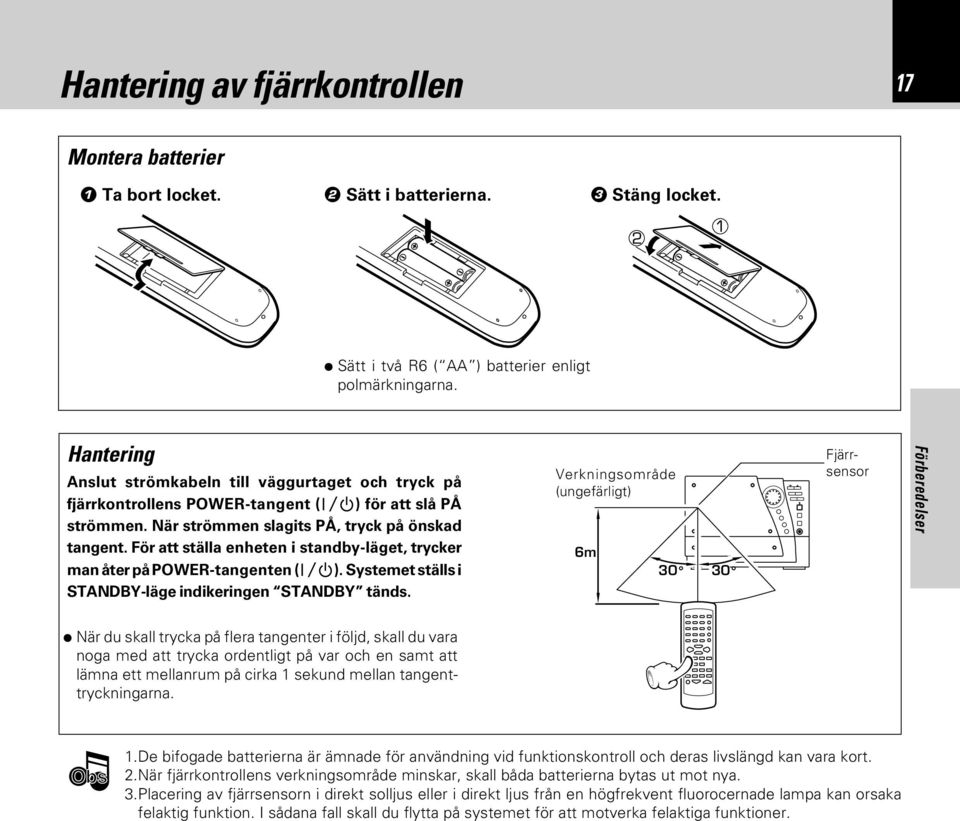

17 Hantering av fjärrkontrollen 7 Montera batterier Ta bort locket. 2 Sätt i batterierna. 3 Stäng locket. Sätt i två R6 ( AA ) batterier enligt polmärkningarna. Hantering Anslut strömkabeln till väggurtaget och tryck på fjärrkontrollens POWER-tangent ( ) för att slå PÅ strömmen. När strömmen slagits PÅ, tryck på önskad tangent. För att ställa enheten i standby-läget, trycker man åter på POWER-tangenten ( ). Systemet ställs i STANDBY-läge indikeringen STANDBY tänds. Verkningsområde (ungefärligt) 6m Fjärrsensor Förberedelser När du skall trycka på flera tangenter i följd, skall du vara noga med att trycka ordentligt på var och en samt att lämna ett mellanrum på cirka sekund mellan tangenttryckningarna..de bifogade batterierna är ämnade för användning vid funktionskontroll och deras livslängd kan vara kort. 2.När fjärrkontrollens verkningsområde minskar, skall båda batterierna bytas ut mot nya. 3.Placering av fjärrsensorn i direkt solljus eller i direkt ljus från en högfrekvent fluorocernade lampa kan orsaka felaktig funktion. I sådana fall skall du flytta på systemet för att motverka felaktiga funktioner.

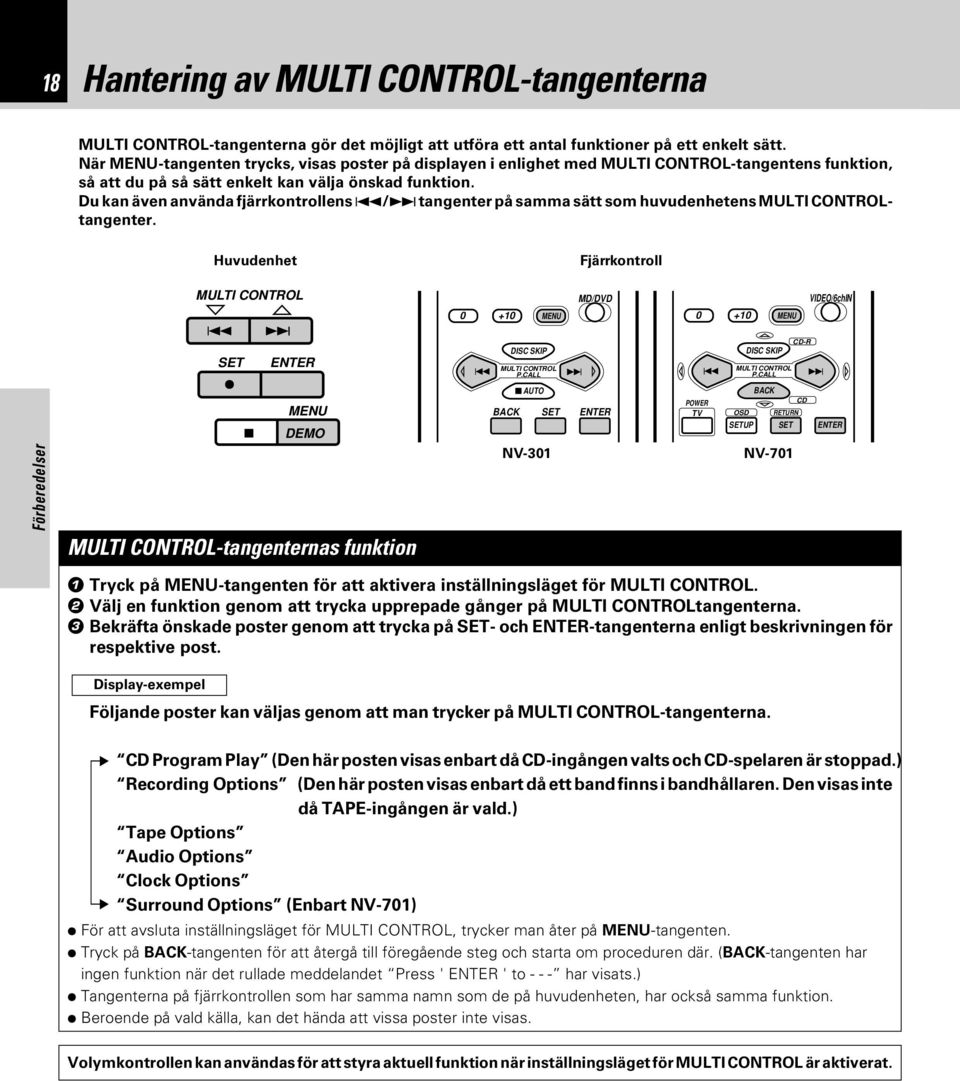

18 8 Hantering av -tangenterna -tangenterna gör det möjligt att utföra ett antal funktioner på ett enkelt sätt. När MENU-tangenten trycks, visas poster på displayen i enlighet med -tangentens funktion, så att du på så sätt enkelt kan välja önskad funktion. Du kan även använda fjärrkontrollens 4/ tangenter på samma sätt som huvudenhetens tangenter. Huvudenhet Fjärrkontroll MD/DVD VIDEO/6chIN 0 +0 MENU 0 +0 MENU ENTER DISC SKIP P.CALL DISC SKIP P.CALL CD-R Förberedelser MENU DEMO BACK AUTO NV-30 ENTER POWER TV BACK CD OSD RETURN UP ENTER NV-70 -tangenternas funktion Tryck på MENU-tangenten för att aktivera inställningsläget för. 2 Välj en funktion genom att trycka upprepade gånger på tangenterna. 3 Bekräfta önskade poster genom att trycka på - och ENTER-tangenterna enligt beskrivningen för respektive post. Display-exempel Följande poster kan väljas genom att man trycker på -tangenterna. CD Program Play (Den här posten visas enbart då CD-ingången valts och CD-spelaren är stoppad.) Recording Options (Den här posten visas enbart då ett band finns i bandhållaren. Den visas inte då TAPE-ingången är vald.) Tape Options Audio Options Clock Options Surround Options (Enbart NV-70) För att avsluta inställningsläget för, trycker man åter på MENU-tangenten. Tryck på BACK-tangenten för att återgå till föregående steg och starta om proceduren där. (BACK-tangenten har ingen funktion när det rullade meddelandet Press ' ENTER ' to har visats.) Tangenterna på fjärrkontrollen som har samma namn som de på huvudenheten, har också samma funktion. Beroende på vald källa, kan det hända att vissa poster inte visas. Volymkontrollen kan användas för att styra aktuell funktion när inställningsläget för är aktiverat.

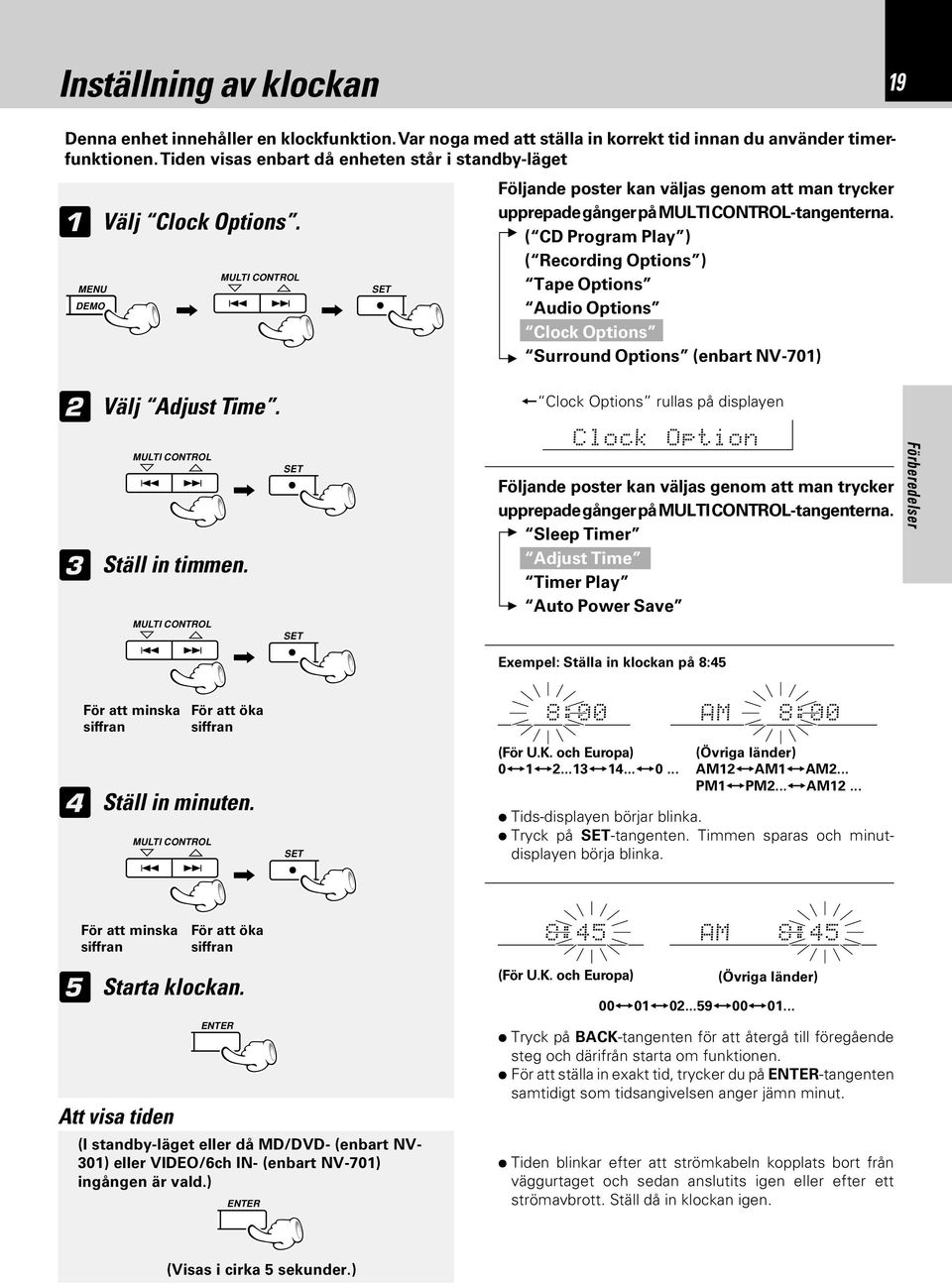

19 Inställning av klockan 9 Denna enhet innehåller en klockfunktion. Var noga med att ställa in korrekt tid innan du använder timerfunktionen. Tiden visas enbart då enheten står i standby-läget Välj Clock Options. MENU DEMO Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. ( CD Program Play ) ( Recording Options ) Tape Options Audio Options Clock Options Surround Options (enbart NV-70) 2 3 Välj Adjust Time. Ställ in timmen. + Clock Options rullas på displayen Clock Option Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. Sleep Timer Adjust Time Timer Play Auto Power Save Förberedelser Exempel: Ställa in klockan på 8:45 4 För att minska siffran För att öka siffran Ställ in minuten. 8:00 (För U.K. och Europa) 0ÔÔ2...3Ô4...Ô0... AM 8:00 (Övriga länder) AM2ÔAMÔAM2... PMÔPM2...ÔAM2... Tids-displayen börjar blinka. Tryck på -tangenten. Timmen sparas och minutdisplayen börja blinka. 5 För att minska siffran För att öka siffran Starta klockan. Att visa tiden ENTER (I standby-läget eller då MD/DVD- (enbart NV- 30) eller VIDEO/6ch IN- (enbart NV-70) ingången är vald.) ENTER 8:45 (För U.K. och Europa) AM 8:45 (Övriga länder) 00Ô0Ô Ô00Ô0... Tryck på BACK-tangenten för att återgå till föregående steg och därifrån starta om funktionen. För att ställa in exakt tid, trycker du på ENTER-tangenten samtidigt som tidsangivelsen anger jämn minut. Tiden blinkar efter att strömkabeln kopplats bort från väggurtaget och sedan anslutits igen eller efter ett strömavbrott. Ställ då in klockan igen. (Visas i cirka 5 sekunder.)

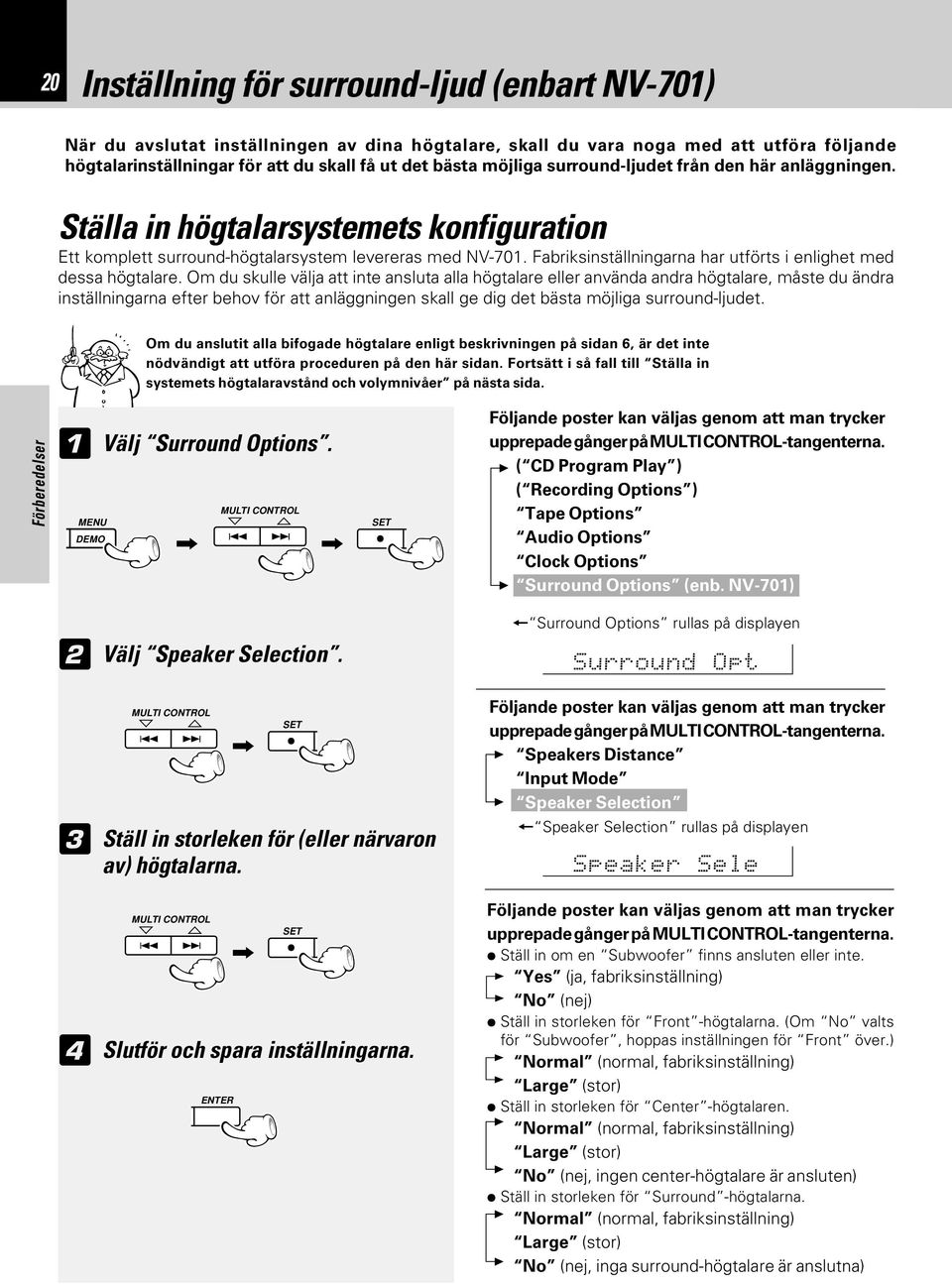

20 20 Inställning för surround-ljud (enbart NV-70) När du avslutat inställningen av dina högtalare, skall du vara noga med att utföra följande högtalarinställningar för att du skall få ut det bästa möjliga surround-ljudet från den här anläggningen. Ställa in högtalarsystemets konfiguration Ett komplett surround-högtalarsystem levereras med NV-70. Fabriksinställningarna har utförts i enlighet med dessa högtalare. Om du skulle välja att inte ansluta alla högtalare eller använda andra högtalare, måste du ändra inställningarna efter behov för att anläggningen skall ge dig det bästa möjliga surround-ljudet. Om du anslutit alla bifogade högtalare enligt beskrivningen på sidan 6, är det inte nödvändigt att utföra proceduren på den här sidan. Fortsätt i så fall till Ställa in systemets högtalaravstånd och volymnivåer på nästa sida. Förberedelser Välj Surround Options. MENU DEMO Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. ( CD Program Play ) ( Recording Options ) Tape Options Audio Options Clock Options Surround Options (enb. NV-70) 2 Välj Speaker Selection. + Surround Options rullas på displayen Surround Opt 3 Ställ in storleken för (eller närvaron av) högtalarna. Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. Speakers Distance Input Mode Speaker Selection + Speaker Selection rullas på displayen Speaker Sele 4 Slutför och spara inställningarna. ENTER Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. Ställ in om en Subwoofer finns ansluten eller inte. Yes (ja, fabriksinställning) No (nej) Ställ in storleken för Front -högtalarna. (Om No valts för Subwoofer, hoppas inställningen för Front över.) Normal (normal, fabriksinställning) Large (stor) Ställ in storleken för Center -högtalaren. Normal (normal, fabriksinställning) Large (stor) No (nej, ingen center-högtalare är ansluten) Ställ in storleken för Surround -högtalarna. Normal (normal, fabriksinställning) Large (stor) No (nej, inga surround-högtalare är anslutna)

21 Ställa in systemets högtalaravstånd och volymnivåer Ställ in högtalaravstånden och volymnivåerna noga för att få det bästa möjliga ljudet när du lyssnar på flerkanaliga källor eller när du aktiverat ett digitalt ljudfält för en stereo-källa. MENU DEMO Välj Surround Options. Inställning för surround-ljud Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. ( CD Program Play ) ( Recording Options ) Tape Options Audio Options Clock Options Surround Options (enb. NV-70) Välj Speakers Distance. Ställ in avståndet till högtalarna. + Surround Options rullas på displayen Surround Opt Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. Speakers Distance Input Mode Speaker Selection + Speakers Distance rullas på displayen Speakers Dis Förberedelser För att minska avståndet För att öka avståndet Använd -tangenterna för att ställa in avståndet och tryck på för att gå vidare till nästa inställning. De högtalarkanaler som aktuell inställing gäller, blinkar på displayen. Front-högtalarna Indikeringarna för front R och L blinkar L C R LFE SW ft 0.3m LS S RS Ställ in avstånden till center- och surround-högtalarna på samma sätt. Justeringsintervallet för högtalarna är 0.3 till 0 m i steg om 0.3 m. När inställningen av avstånden är slutförd, ställer man in volymnivåerna. Fortsättning på nästa sida...

22 22 Inställning för surround-ljud 4 Aktivera testtonen. Aktivera/avaktiver testtonen genom att trycka upprepade gånger på -tangenterna. Test ON (på) Test OFF (av) Testtonen hörs från högtalarna i följande ordningsföljd: 3L (V front) 3C (center) 3R (H front) SW (subwoofer) 2 LS (V surround)2 RS (H surround)2 Förberedelser 5 6 Ställ in högtalarnivåerna. För att minska nivån För att öka nivån Slutför och spara inställningarna. När testtonen hörs, använder man tangenterna för att justera respektive högtalare när dess namn visas på displayen. Testtonen fortsätter att höras från den valda kanalen som justeras. Om inga justeringar utförs inom 2 sekunder, återupptas växlingen av testtonen mellan kanalerna. Justera högtalarna så att alla låter lika högt från lyssningspositionen. På grund av att subwoofer avger extremt låga frekvenser, kan dess volymnivå låta lägre jämfört med de övriga högtalarna. ENTER När du slutfört justeringen av högtalarnivåerna, trycker du på -tangenten för att avsluta testtonen och avsluta justeringarna. + Press ENTER to save rullas på displayen Press "ENTER Tryck på ENTER-tangenten för att spara inställningarna.

23 Ställa in ingångarna för anslutna komponenter (enbart NV-70) 23 Det finns olika typer av audio-anslutningar till den här enheten, beroende på vilken typ av komponent du ansluter. Välj de typer av audio-ingång som bäst motsvarar de typer av anslutningar du har till de externa komponenterna. Välj Surround Options. MENU DEMO Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. ( CD Program Play ) ( Recording Options ) Tape Options Audio Options Clock Options Surround Options (enb. NV-70) 2 3 Välj Input Mode. Välj ingång. + Surround Options rullas på displayen Surround Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. Speakers Distance Input Mode Speaker Selection + Input Mode rullas på displayen Input Mode Opt Förberedelser 4 5 Ställ in ingångsfunktionen. Spara inställningarna. ENTER Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. VIDEO VIDEO2 Ingångsinställningarna sparas separat för varje ingång. Om du anslutit komponenter till både VIDEO - och VIDEO 2-anslutningarna, skall du vara noga med att utföra denna procedur för bägge komponenterna. Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. D Auto (Automatisk val av digital signal) D Manual (Manuellt val av digital signal) Analog Välj D Auto eller D Manual när du anslutit en komponent till DIGITAL VIDEO COAX. IN- eller DIGITAL VIDEO 2 OPT. IN-anslutningen. När D Auto är vald, väljs formatet automatiskt för den inkommande digitala audio-signalen och den avkodas. När D Manual är vald, väljs formatet manuellt för den inkommande digitala audio-signalen med fjärrkontrollens LSTN M.-tangent. För mer information om val av digitalt audio-format, se Surround-uppspelning på sidan 54. Välj Analog när du anslutit till AUDIO VIDEO PLAY IN/REC OUT-anslutningarna eller de separerade AUDIO VIDEO 2/6 CH INPUT-anslutningarna (stereo/6-kanaler).

24 24 Låt oss spela lite Grundfunktioner Återge ljud med för-stärkt bas (EX.BASS) (enbart NV-30) PHONES Lyssna i hörlurar (tillval) Anslut hörlurarnas kontakt till PHONESanslutningen. Ljudet stängas av till alla högtalare. 3 2 NV-30 NV-70 Dämpa ljudet tillfälligt (MUTE) Grunder STANDBY STANDBY. Slå PÅ och stänga AV strömmen POWER (För U.S.A.) ON/STANDBY När strömmen är PÅ och man trycker på ON/STANDBY-tangenten (POWER), ställs enheten i STANDBY-läget i vilket standby-indikeringen tänds. CD CD 2. Välja önskad ingång TUNER TUNER BAND BAND TAPE TAPE VOLUME CONTROL 2 MD/DVD VIDEO/6ch IN NV-30 NV-70 Välj önskad källa genom att trycka på CD-, TUNER-, TAPE-, MD/DVD- (enbart NV-30) eller VIDEO/6ch IN- (enbart NV-70) tangenten. När du trycker på TAPE- eller CD-tangenten, startar enheten uppspelningen automatiskt (om ett band eller en skiva redan finns i enheten). Om du väljer en extern ingång som MD/DVD (enbart NV-30) eller VIDEO/6ch IN (enbart NV-70), skall du även läsa den till MD/DVD- (enbart NV-30) eller VIDEO- (enbart NV-70) anslutningarna anslutna komponentens bruksanvisning. (Enbart NV-70) Trycker man upprepade gånger på VIDEO/6ch IN-tangenten, växlas ingången mellan de komponenter som är anslutna till VIDEO - och VIDEO 2- anslutningarna. 3. Justering av volymen Displayen visar ett referensvärde. 3

25 Låt oss spela lite 25 Att tillfälligt dämpa ljudet (Enbart fjärrkontrollen) Välja 6-kanals audio-ingång (enbart NV-70) Blinkar VIDEO/6ch IN MUTE L C R Muting O N 6ch I n put SW LS RS Tryck igen för att återfå den ursprungliga volymen. Dämpningen av ljudet avbryts också när volymen justeras. Återge ljud med förstärkt bas (Exbass) (Enbart fjärrkontrollen) (enbart NV-30) När du vill välja 6-kanals audio-ingång efter att ha utfört 6- kanalers anslutningar, håller du VIDEO/6ch IN nertryckt för att välja ingången 6ch Input i stället för Video2. För att välja en annan ingångskälla från VIDEO2 (digital eller 2-kanals analog), håller du tangenten nertryckt igen tills det att Video2 visas på displayen. EX.BASS Lyser BASS Varje tryck växlar Exbass-funktionen mellan på och av. Som fabriksinställning är Exbass-funktionen avstängd. Ett-trycks funktion Man kan även slå PÅ strömmen genom att trycka på CD-, TUNER- eller TAPE-tangenten. Det är också möjligt att slå PÅ strömmen genom att helt enkelt trycka på OPEN/CLOSE-tangenten (0). Grunder När CD har valts. CD0 :9 När CD- eller TAPE-ingången valts och det finns en skiva eller ett band laddat, startas uppspelningen automatiskt. Standby-läget När enhetens STANDBY -indikering är tänd, förses enhteten med en liten mängd ström för att underhålla dess interna minne. (Om ett timer-program aktiverats innan enheten ställts i STANDBY-läget, lyser även TIMER-indikeringen.) Denna status kallas STANDBY-läget. När enhteten står i STANDBY-läget kan den slås PÅ med fjärrkontrollen. Denna enhet är utformad för minimal effektförbrukning.

26 26 Uppspelning av CD Låt oss spela lite Om en skiva redan laddats i CD-spelaren och strömmen är avstängd, räcker det med att trycka på CD-tangenten för att enheten skall slås på och CD-ingången väljas. Uppspelning från önskat spår (DISC 3, DISC SKIP, siffertangenterna) Starta/göra en paus i uppspelningen (CD (6)) Stoppa uppspelning (7 (stopp)) Hoppa över spår (MULTI CON- TROL-tang.) Stoppa uppspelning (7 (stopp)) 2 Uppspelning från önskat spår (MULTI CON- TROL-tang.) DISC SKIP NV-30 TIME DISP. NV-70 Snabbspeling framåt och bakåt (/ ) Grunder OPEN/CLOSE. Ladda skivor. Öppna hållaren. 2Lägg i skivorna. 3Stäng hållaren. Skiva som spelas upp först då CD (6) tangenten trycks. Hållaren öppnas när tangenten trycks och stängs när tangenten trycks på nytt. Etiketten måste vara uppåt. 2. Starta uppspelningen. CD 2 Efter ett par sekunder påbörjas uppspelningen av spår. Uppspelningen avslutas efter att alla spår på alla skivor i hållaren spelats upp. (Stafettuppspelning) Om OPEN/CLOSE-tangenten (0) trycks under uppspelning, öppnas hållaren men uppspelningen fortsätter. DISC SKIP-tangenten har ingen funktion i detta läge.

27 Låt oss spela lite 27 Hoppa över spår Uppspelning från önskat spår Hoppa bakåt Hoppa framåt Välj skiva (Huvudenhet) Välj önskat spårnummer DISC SKIP Spåret i den riktning som motsvarar tangenterna (4 och ) hoppas över och det valda spåret spelas upp från början. Om -tangenten (4) trycks en gång under uppspelning, börjar det spelade spåret att spelas upp från början. CD-spåren kan även hoppas över med fjärrkontrollens -tangenter (4 och ). (Fjärrkontroll) DISC DISC 2 DISC 3 DISC SKIP Snabbspelning framåt och bakåt (Enbart fjärrkontrollen) Snabbspelning bakåt TUNING Snabbspelning framåt Uppspelningen påbörjas från den punkt där tangenten släpps. Tryck på siffertangenterna enligt nedan... Att välja spår nr. 23 : 003 Att välja spår nr. 40 : 0000) Att göra en paus CD Varje tryck växlar mellan paus och uppspelning. Att stoppa uppspelning Grunder Rör inte skivans inspelade sida. Rotera skivhållaren med DISC SKIP-tangenten för att kunna lägga i den tredje skivan. Skivan som skall spelas skall ligga utåt till höger i hållaren, sett framifrån. Tidsvisning på CD-spelaren (Enbart fjärrkontrollen) Varje tryck på TIME DISP.-tangent växlar tidsinformationen på displayen. :2 Spelad tid av spåret som spelas Vald skiva indikeras. 2-4:8 Återstående tid av spåret som spelas 6 CD0 :9 3 5:4 Spelad tid av skivan 4-6 3:4 Återstående tid av skivan Tänds när en skiva laddas under uppspelning. Om CD-skivan som spelas upp innehåller fler än 30 spår, visas spåren med nummer 3 och högre som ;. Vid programmerad uppspelning, slumpvis uppspelning eller repeterad uppspelning av ett spår, visas enbart den spelade och återstående tiden av spåret som spelas.

28 28 Uppspelning av band Låt oss spela lite När strömmen är avstängd: Genom att på förhand ladda ett kassettband i däcket, kan man med ett tryck på uppspelningstangenten slå PÅ strömmen och välja Tape-ingången. Starta uppspelning (TAPE (2 3)) Snabbspola bandet (MULTI CON- TROL-tang.) 2 Stoppa uppspelning (7 (stopp)) Grunder NV-30 NV-70 Stoppa uppspelning (7 (stopp)). Ladda ett kassettband. Öppna kassetthållaren. 2 Sätt i ett band och stäng luckan. Var noga med att sätta i bandet åt rätt håll enligt illustrationen och med den sida vänd uppåt som du vill spela upp. Typen av band, normal (TYPE ) eller high (TYPE ), ställs in automatiskt. Åtgärda ett slakt band före laddning. Stäng luckan ordentligt. TAPE 2 2. Välj TAPE-ingången. Uppspelningen startas. Varje gång du trycker på TAPE -tangenten (2 3), ändras bandriktningen. Bandriktningsindikering Reverseringsfunktionens indikering L R SW Tänds när ett band finns i kassetthållaren. Aktiva audio-kanaler (SW-kanalen gäller enbart för NV-70) Om bandriktningen är motsatt mot den önskade, trycker man på TAPEtangenten (2 3) för att byta riktning.

29 Låt oss spela lite 29 Att snabbspola ett band Tryck på 7 (stopp) tangenten för att stoppa snabbspolningen. Att snabbspola i riktningen Att snabbspola i riktningen \ Att hoppa till ett spår eller viss plats på ett band (DPSS) Tryck på (4 eller ) under uppspelning. Trycker man flera gånger ändras antalet spår som hoppas över. Val av reverseringsfunktion Du kan välja det sätt på vilket bandet spelas upp eller in. Välj Tape Options. MENU DEMO Tape Options Audio Options Clock Options Surround Options (enbart NV-70) Att hoppa i riktningen DPSS FF 02 Att hoppa i riktningen \ När ett band snabbspolas framåt förbi 2 spår DPSS REW 0 När bandet snabbspolas bakåt till början på det spår som spelas 2 Välj Reverse Mode. 3 Välj reverseringsfunktion. Reverse Mode Dolby NR Det måste finnas ett tomt (tyst) område på minst 4 sekunder mellan varje spår. Det kan hända att denna funktion inte fungerar korrekt med band som inte har tillräckligt långa tomma (tysta) områden mellan spåren eller som har spår som innehåller flera tysta partier. Sökningen avslutas i slutet av bandet även om antalet överhoppade spår inte uppnåtts. Att stoppa uppspelning Ta inte ur bandet förrän det har stannat helt. Följande poster kan väljas genom att man trycker upprepade gånger på -tangenterna. One Way : Uppspelningen stoppas efter att en sida av bandet spelats upp. lyser på displayen. Reverse : Uppspelningen stoppas efter att båda sidorna av bandet spelats upp. lyser på displayen. Endless : Kontinuerlig uppspelning av bandets bägge sidor. lyser på displayen. Grunder 4 Spara inställningen. ENTER
